Все о чердачных лестницах: нормы, виды, советы по выбору и установке

Общие правила возведения чердачных лестниц

При обустройстве конструкций такого типа важно знать ряд основных рекомендаций и советов профессионалов, которые впоследствии помогут быстро и качественно выполнить работу по сборке, а также обеспечить надежное функционирование в течение значительного периода эксплуатации. Главные из них:

• ширина лестницы не более 65 см;
• высота не более 3 м;
• оптимальное число ступенек – до 15 шт.;
• расстояние между ступенями не более 19 см;
• толщина ступени от 2 до 2,2 см;
• классический угол наклона от 60 до 75°;
• конструкция изготавливается с запасом на больший вес;
• положение ступенек в момент открытия должно быть строго параллельно полу;
• стандартные габариты люка – 120×60 или 120×70 см.

Соблюдение всех перечисленных требований к обустройству лестницы в мансардное помещение, позволит выполнить работу с надлежащим качеством и упором на долговечность функционирования, а также исключит чрезмерные потери тепла в зимние периоды времени.

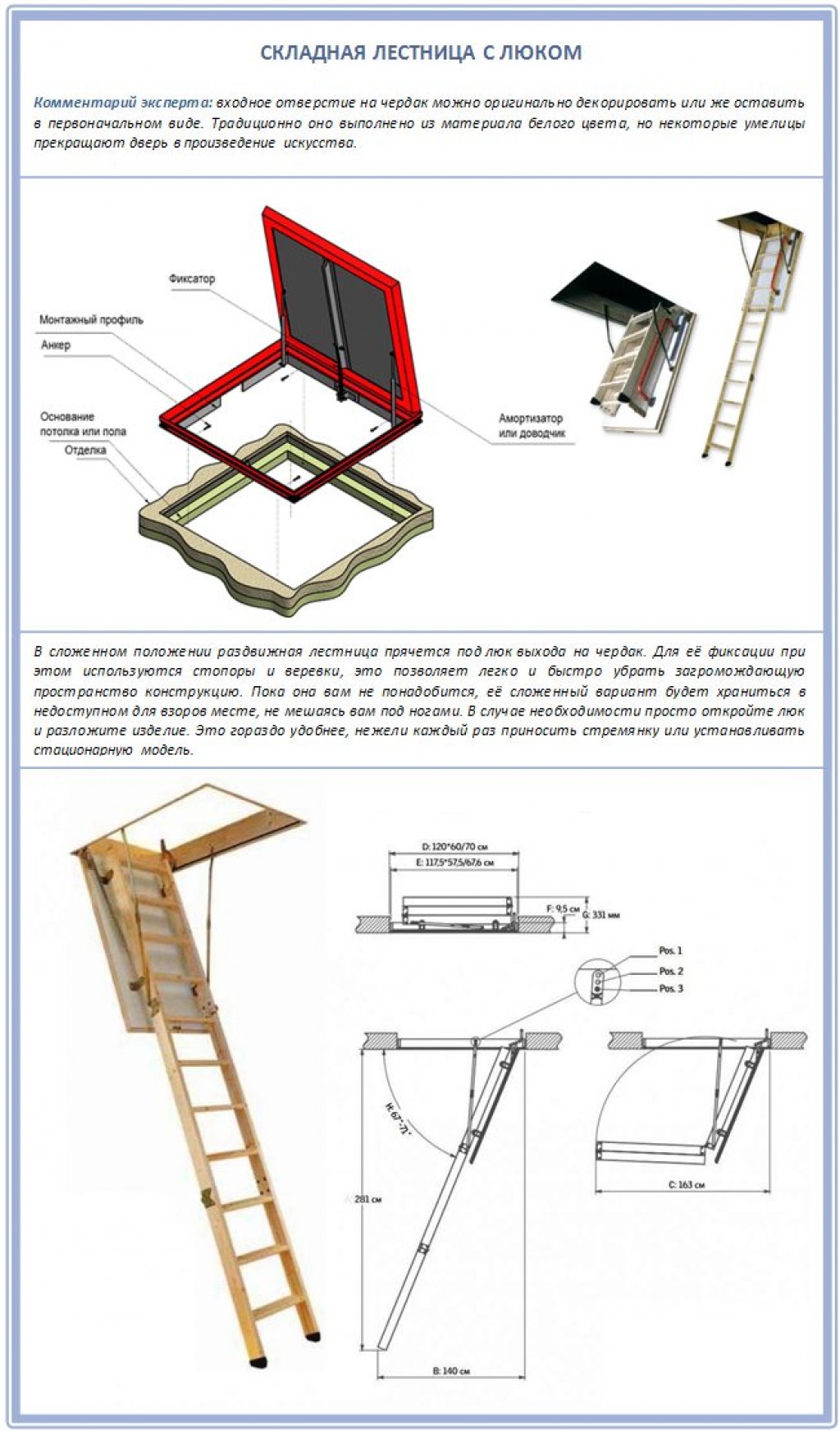

Коротко о чердачной лестнице

Подъем на чердак осуществляется посредством лестницы. Она может быть стационарной одномаршевой. То есть крепиться к проему в потолке и к полу. Этот вариант не всегда удобен из-за того, что занимается полезное пространство внизу.

Другой вариант представлен складной лестницей, которая поднимается и прикрывается люком. На сайте компании ООО «Металлинвест Профиль» () можно ознакомиться с продукцией под польским брендом FAKRO. Здесь же оформляется заказ, а менеджеры бесплатно оказывают консультацию.

Управление чердачной лестницей с люком осуществляется посредством специального ключа. Его длина может достигать 1,5 метров, в зависимости от высоты потолка. Главное, чтобы человек мог открыть люк без дополнительных табуреток и стульев. Чтобы закрыть створку, достаточно ее прижать и повернуть ключ, что приведет к смене положения замковой задвижки.

Проем, в котором устанавливается лестница, легко утепляется монтажной пеной. Ее рекомендуется выбирать в соответствии с условиями, которые создаются на чердаке (отапливаемый или холодный). То есть нужен ли материал влагостойкий со способностью сохранять качество через несколько циклов заморозки, или можно использовать продукт для внутренних работ. При этом желательно, чтобы она была заполняющей, а не расширялась, чтобы лестничный короб не распирало от давления. Также с целью утепления входа на чердак можно использовать уплотнительные материалы или минеральную вату с пароизоляцией.

Благодаря пружинному механизму усилий прилагать для управления лестницей практически не приходится. При желании дополнительно приобретается наличник. Конструкция и технология монтажа не сложные, поэтому с установкой изделия может справиться начинающий мастер.

Из инструментов понадобятся дрель и шуруповерт с крестовыми битами и сверлами по дереву (реже по металлу). Для измерений нужна рулетка и уголок под 90 градусов. Распил осуществляется ножовкой или электролобзиком. В большинстве случаев пригождается гаечный ключ. Метизы, как правило, входят в комплектацию к чердачной лестнице, но рекомендуется дополнительно приобрести длинные саморезы около 100 мм для крепления короба к стенкам технологического проема.

Варианты конструкций и их нюансы

Чтобы иметь доступ к чердаку, важно правильно выбрать тип конструкции.

Их несколько:

• Переносные;
• Стационарные;
• Складные.

Переносные лестницы являются не самым удачным выбором для чердака, особенно в качестве постоянного элемента. Такой вид больше подходит как временный способ подъёма. Поэтому подробно не будем на них останавливаться.

Основными характеристиками хорошей лестницы является надежность и безопасность

Стационарная лестница — это крепкое сооружение, которое прослужит долгие годы, особенно если сделана из прочного материала. Основной недостаток — непрактичность в домах с небольшой площадью. Лестница занимает пространство, которое можно было бы выгодно использовать.

Последний вид — это наиболее удобный вариант как для больших домов, так и для тех, чья площадь ограничена небольшим пространством. Такой элемент интерьера выгодно сэкономит пространство и будет практичным решением для желающих выгодно обустроить выход на чердак.

В выборе лестницы важно основываться не только на пространстве, но и на собственных возможностях. Проще сделать стационарную лестницу, так как она не требует специальных креплений или сложных конструкций. Но есть и некоторые виды складных лестниц, которые можно сделать своими руками без прикладывания особых усилий. Лидером по простоте остаётся переносная лестница. Её достаточно сколотить из досок, но никакой безопасности она не гарантирует.

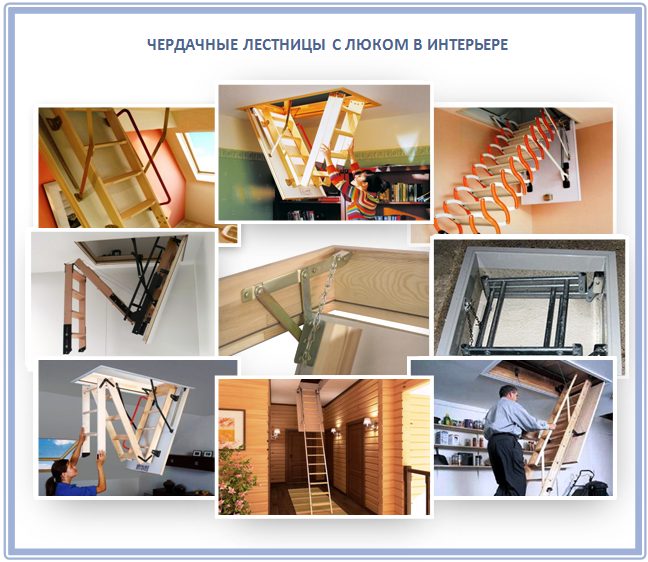

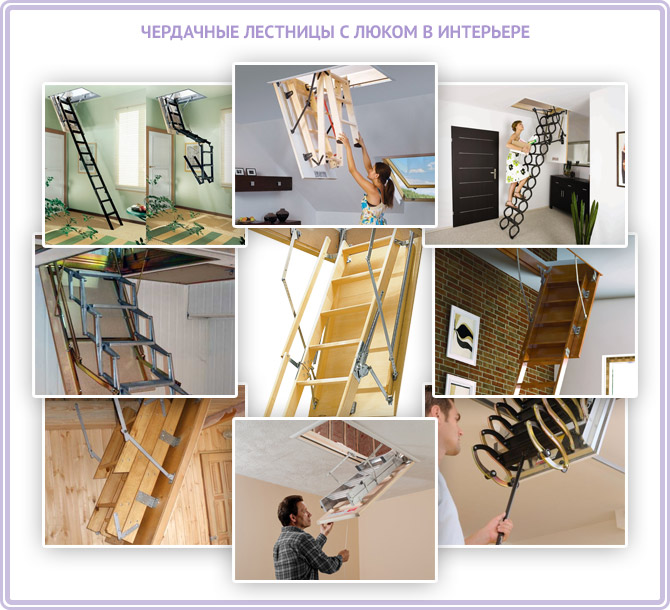

Компактные и практичные чердачные лестницы

Уютный, красивый загородный дом просто немыслим без чердака. Удобная лестница на чердак дает возможность увеличить полезную площадь помещения и не загромождает собой пространство.

Легкая металлическая лесенка в чердачное помещение

Как выбрать лестницу для чердака?

Размеры лестниц на чердак стоит обязательно соотносить с площадью помещения, где они будут монтироваться. Цвет, материал и стиль конструкции также стоит согласовывать с интерьером. Впрочем, небольшие складывающиеся полотна не требуют такого тщательного выбора, поскольку большую часть времени последние находятся в сложенном состоянии. Компактные и очень прочные модели выдерживают большую нагрузку, они устойчивы и безопасны.

В доме с маленькими детьми или домашними питомцами складные лестницы особенно удобны, поскольку оставляют достаточно много места для игр и беготни, а вероятность получить травму при сложенной конструкции стремится к нулю.

Деревянная складная конструкция

Советы по выбору лестниц

• Сохранность мелких деталей и креплений, отвечающих за безопасность и устойчивость.
• Качество материала, особенно если речь идет о дереве; из-за постоянных скачков температуры некоторые породы со временем растрескиваются и ссыхаются.
• Форма и поверхность ступеней, которые должны быть удобными и не скользкими.
• Противопожарные функции конструкции (наполнение крышки минеральной ватой, обшивка сэндвич-панелями).

Складные лестницы с электронным механизмом довольно удобны, но чаще нуждаются в ремонте, а их цена значительно превосходит стоимость обычной конструкции.

Сколько может стоить лестница для чердака?

Для складной лестницы важно, чтобы она помещалась в люк

Первое, что сразу увеличивает стоимость полотна, – известность производителя. Продукция популярных европейских марок стоит в 2-3 раза больше не таких известных аналогов. Трендовые модели сезона также влетают в копеечку; их стоит приобретать через пару-тройку месяцев, когда в моде уже иные оттенки и декор.

Как ни странно, материал и размер стоят лишь на втором месте – деревянные, металлические или комбинированные конструкции могут стоить одинаково, если речь не идет об экзотических породах (махагони, дуб).

Оснащенные электронными механизмами и противопожарными функциями модели будут стоить на порядок дороже своих обычных собратьев. Впрочем, уровень комфорта и безопасности, который создают такие конструкции, вполне стоит этих денег.

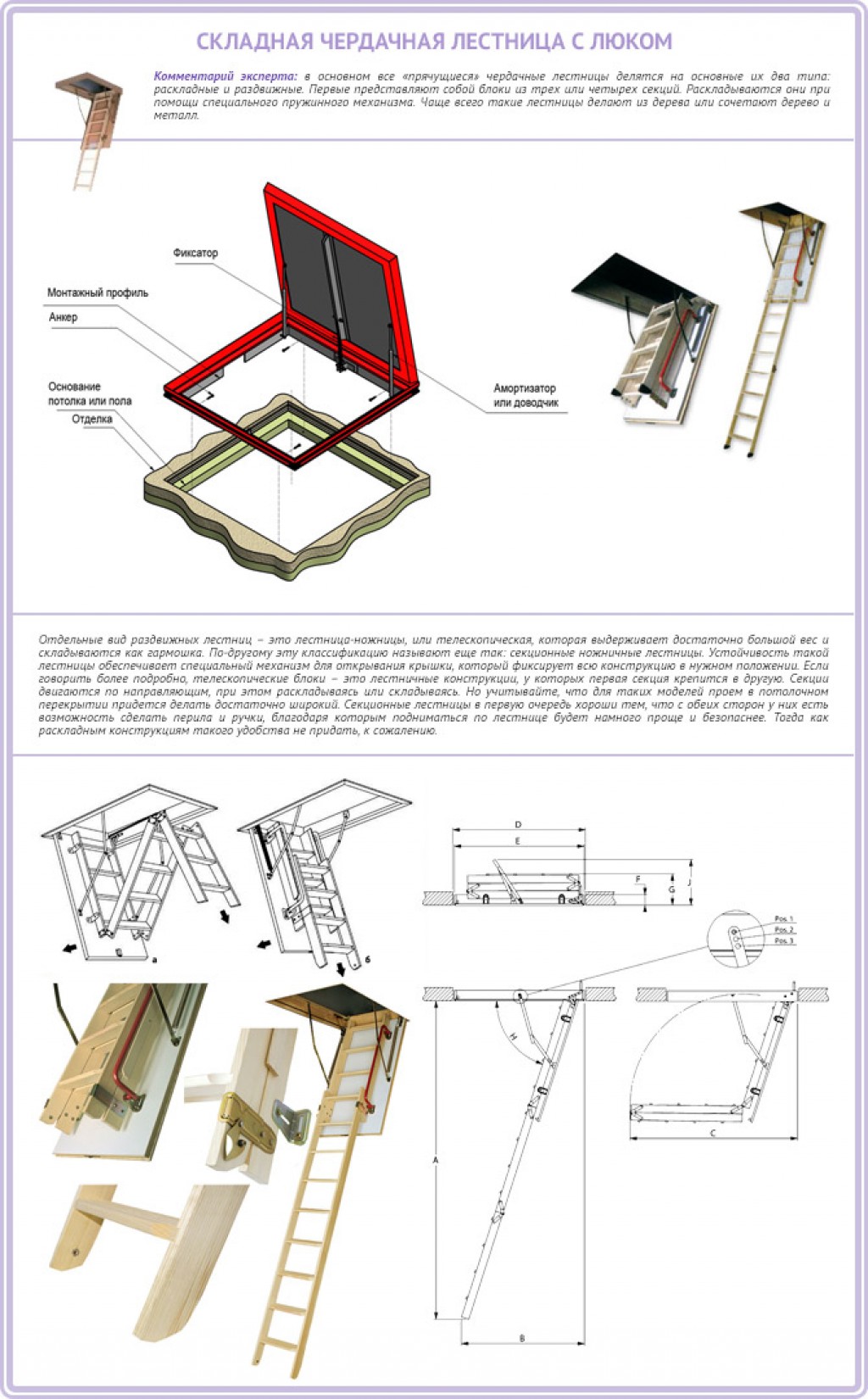

Складные лестничные конструкции

Для большинства частных домов оптимальным вариантом обустройства лестницы на чердак является складная конструкция, встроенная в чердачное перекрытие. Преимущества такого подхода очевидны – в сложенном положении такая лестница на чердак экономит максимум пространства, можно заметить лишь небольшой гладкий люк в потолке. В разложенном же положении механизм дает постоянный доступ к чердаку, а подъем по складным лестницам довольно комфортен.

Особенности подъемных чердачных лестниц

Разложить такую лесенку сможет только взрослый человек

При сборке складных лестниц важно учитывать следующие нюансы:

Уличные лестницы на чердак

Если попасть на чердак можно только с улицы, то здесь не обойтись без использования наружной лестничной конструкции. Можно выделить несколько вариантов исполнения чердачных лестниц: Вертикальные. С помощью съемных или стационарных конструкций можно быстро взобраться на чердак, однако это не всегда удобно, если руки при этом заняты. Винтовые. Учитывая крутизну спуска и подъема можно спроектировать конструкцию, которая не будет занимать много места, но даст возможность комфортно заходить на чердак.

Маршевые. Такие полотна могут быть прямо- или криволинейными, цельными или разбитыми на отрезки с помощью террас и площадок.

Складная лестница-трансформер

Чердачные складные лестницы изготавливаются из дерева и металла (алюминия). Комбинация этих материалов дает лучшие результаты. Из дерева выполняется лестничный марш, чтобы уменьшить вес конструкции, а из металла — пружины, механизмы и крепления, обеспечивающие жесткость изделия. Конечно, есть и чисто металлические модели.

Для деревянных моделей следует использовать твердые породы древесины. Толщина бруса должна быть не менее 2 см. Дерево не стоит применять, когда складывающаяся лестница слишком интенсивно эксплуатируется, ведь это приводит к быстрому износу. В таком случае лучший вариант — металлическая чердачная лестница.

Также используется пластиковая фурнитура, предотвращающая трение комплектующих во время трансформации и герметизирующая проем, когда изделие находится в сложенном состоянии. Крышка люка заполняется пенополистеролом и обеспечивает хорошую теплоизоляцию.

Раскладные чердачные лестницы могут открываться как вручную, так и автоматически, с применением электропривода. Зачастую, при ручном приводе к механизму присоединяют груз, который заметно облегчает процесс сборки, как бы затягивая лестницу в нишу и, наоборот, плавно опускает ее, компенсируя вес изделия.

Основные требования к подобным изделиям, это компактные размеры и прочность. Также важна эстетичность модели — хорошая лестница-трансформер должна сливаться с потолком.

Стандартные размеры чердачных лестниц:

• ширина лестничного марша. Оптимальная ширина — около 65 см;
• высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, а падение с такой высоты может привести к серьезным травмам. Неудобен будет и процесс ее опускания или поднимания. В таком случае придется все же остановить свой выбор на монолитной лестнице;
• количество ступенек. Обычно равно 14 или 15;
• расстояние между ступенями. Считается, что оптимальная ширина шага составляет 19,3 см. При большем или меньшем значении, лестницей будет неудобно пользоваться;
• толщина ступеней находится в пределах от 18 до 22 мм;
• угол наклона лестницы. Стандартным значением принято считать величину от 60 до 75 градусов. При большем наклоне лестницей будет опасно пользоваться, при меньшем — изделие будет занимать слишком много места;
• складная чердачная лестница должна выдерживать вес не менее 150 кг;
• ступеньки должны располагаться параллельно полу и не скользить, либо надо приклеить противоскользящие накладки на ступени.

При покупке складных чердачных лестниц необходимо учесть, что параметры изделия должны совпадать с размерами крышки люка, иначе, раскладывающиеся детали будут задевать проем. Оптимальным считается люк, в который встроена раздвижная лестница шириной 70 см и длиной 120 см. При меньших размерах проема, неудобно подниматься. Если размеры люка слишком велики, то возможны большие теплопотери. Поскольку чердак является неотапливаемым помещением, необходимо предусмотреть хорошую тепло- и пароизоляцию.

Выбирая угол наклона лестницы на чердак важно учесть, что чем меньше угол, тем больше необходимо делать размеры чердачного люка и тем больше места занимает лестница в разложенном состоянии.

Раздвижная чердачная лестница — выдвижные марши на чердак

Ножничная лестница Как правило, изготавливаются полностью из металла. Они также носят название «лестница-гармошка», прижившееся из-за того, что конструкция складывается в виде гармошки. А механизм трансформации напоминает раздвигающийся трамвайный токосъемник и по форме представляет собой параллелограмм или овал.

Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью выполнена из металла, при некачественной сборки или с течением времени лестничный марш начинает скрипеть. Этого можно избежать, периодически смазывая выдвижную лестницу.

Телескопические лестницы

Телескопическая лестница состоит из множества выдвигающихся секций, которые складываются одна в другую. Изготавливается из алюминия, что способствует облегчению конструкции и приданию жесткости. На отечественном рынке раздвижная чердачная лестница встречается довольно редко и не пользуется большой популярностью.

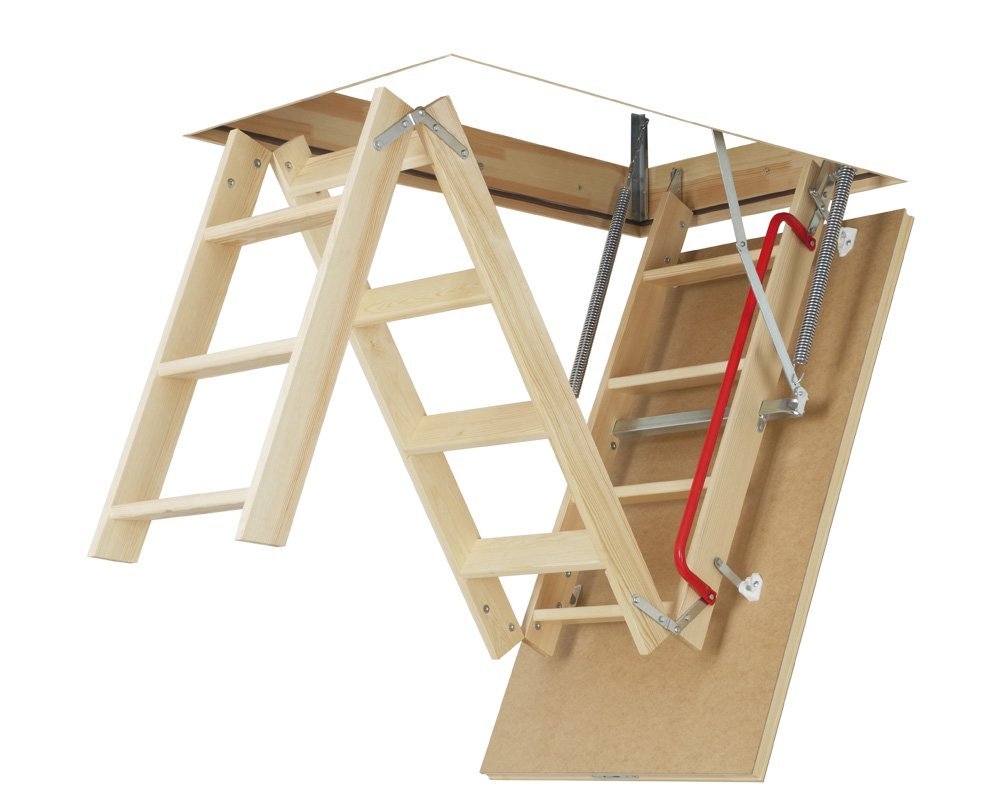

Раскладная лестница на чердак — секционная и шарнирная

Раскладные лестницы могут состоять из двух, трех или четырех секций в зависимости от конструкции. Первое колено имеет длину, равную размерам крышки люка, и жестко на нем закреплено. Два других сегмента раскрываются и образуют ровный лестничный марш. Секционные лестницы столь подвижны благодаря специальным петлям и шарнирам.

Откидывающаяся лестница

Если вы очень любите порядок, панически страдаете от недостатка места, и у вас есть второй этаж или чердак, откидная лестница может стать отличным вариантом для удовлетворения всех нужд сразу. Идея в следующем: большую часть времени конструкция сложена и закреплена на стене, и только вечером, когда Вам надо подняться в спальню, вы её выдвигаете.

Ступени закреплены на тетиве с помощью карточных петель. В сложенном состоянии конструкция фиксируется на стене. Откидывающаяся конструкция не очень востребована из-за своей сложности, но далее в статье мы все равно расскажем как её сделать своими руками.

Изготовление

Если встал вопрос об изготовлении  — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

• Подготавливается чертеж конструкции.
• В соответствии с чертежом нарезаются тетивы и ступени.
• В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

Изготовление пазов

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

Требования к складным конструкциям:

• ширина ступеней — 65-110 мм;
• количество ступеней — не более 15;
• расстояние между ступенями- 16-20 см;
• толщина ступеней — 18-22 мм;
• высота  — не более 3,5 м;
• грузоподъемность — не менее 150 кг;
• угол наклона — 60-75 градусов.

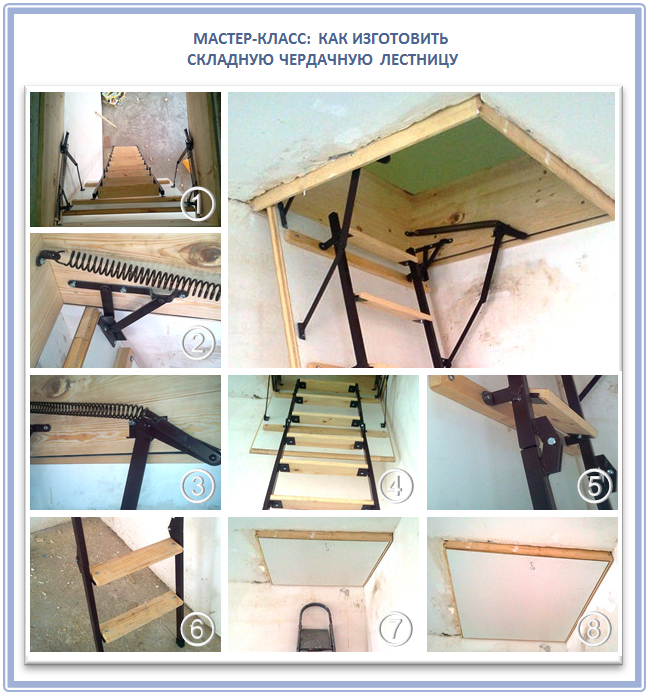

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

• Создается чертеж.
• Подготавливаются детали. Все места срезов тщательно зачищаются.
• Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
• При помощи болтов и металлических вставок, рама устанавливается в проем.
• Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
• Крышка навешивается на раму.

Люк с крышкой

• На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
• Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
• Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
• Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

Монтаж ступеней

• Части соединяются между собой при помощи петель.

Петли для соединения секцийГотовая деревянная складная чердачная лестница

• Устанавливается задвижка.
• Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
• Вся система обрабатывается защитным составом.

Подъем

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

Основные размеры чердачных лестниц

Максимальные размеры подступенка и проступи определяют исходя из средней высоты (31,5 см) и длины шага человека (63 см). По нормам для стационарной чердачной лестницы эти параметры составляют:

• Высота подступенка (для складных моделей – это расстояние между ступенями) – не более 21 см.
• Ширина проступи – не более 20-21 см, а минимальная – 15 см.

Конкретные значения высоты подступенка и ширины проступи зависят от угла наклона лестницы. К примеру, при угле 45° проступь и подступенок будут одинаковыми – 21 см. Допускается, чтобы высота ступеней одной лестницы отличалась, но не более чем на 0,5 см. В целом, конструкция чаще состоит из 10-16 ступеней, причем часто без подступенка.

Размеры люка под лестницу

Для стандартных лестниц в чердачном перекрытии делают люк – специальное отверстие размерами 0,7х1,2 м. У него есть и другие стандартные габариты:

• длина – 60 см;
• ширина – 130 или 140 см.

Рекомендуется люк минимальных размеров, особенно в случае неотапливаемого чердака. Чем больше будет проем под чердачную лестницу, тем ниже теплоизоляция, а значит дом будет быстрее терять тепло. Люк стоит покупать с утепленной крышкой вне зависимости от того, какой чердак в доме – теплый или холодный. В зависимости от погодных условий региона толщина теплоизоляции в крышке может составлять 3-7,4 см.

Лестницы разной высоты и с люками разных размеров

Установка чердачного люка в перекрытии

Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак.

В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее.

В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Выдвижение лестницы

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

• выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
• под балками перекрытия вход на крышу дома не сооружают;
• если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
• проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
• необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать.

Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты.

Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

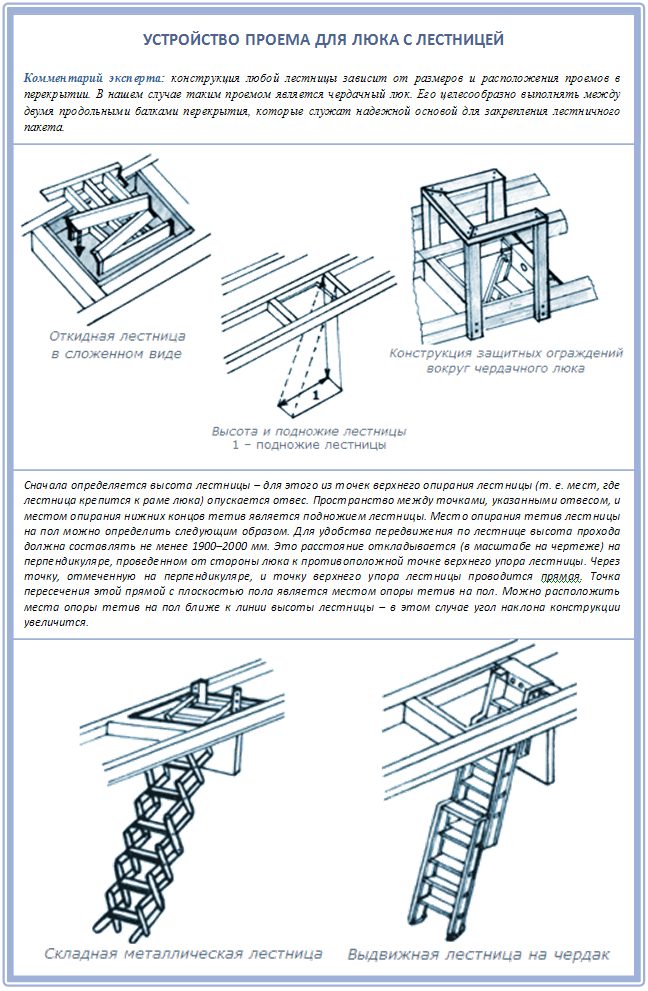

Резка проема

Резка проема для чердака

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Сборка проемной рамки для чердака

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов.

Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем.

После сборки рамка монтируется на свое посадочное место в потолочный проем.

Мастерим крышку

Люк с крышкой на чердак

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой.

Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке.

Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Схема утепления чердака

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание.

Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме.

На последнем этапе нужно произвести внешнюю отделку.

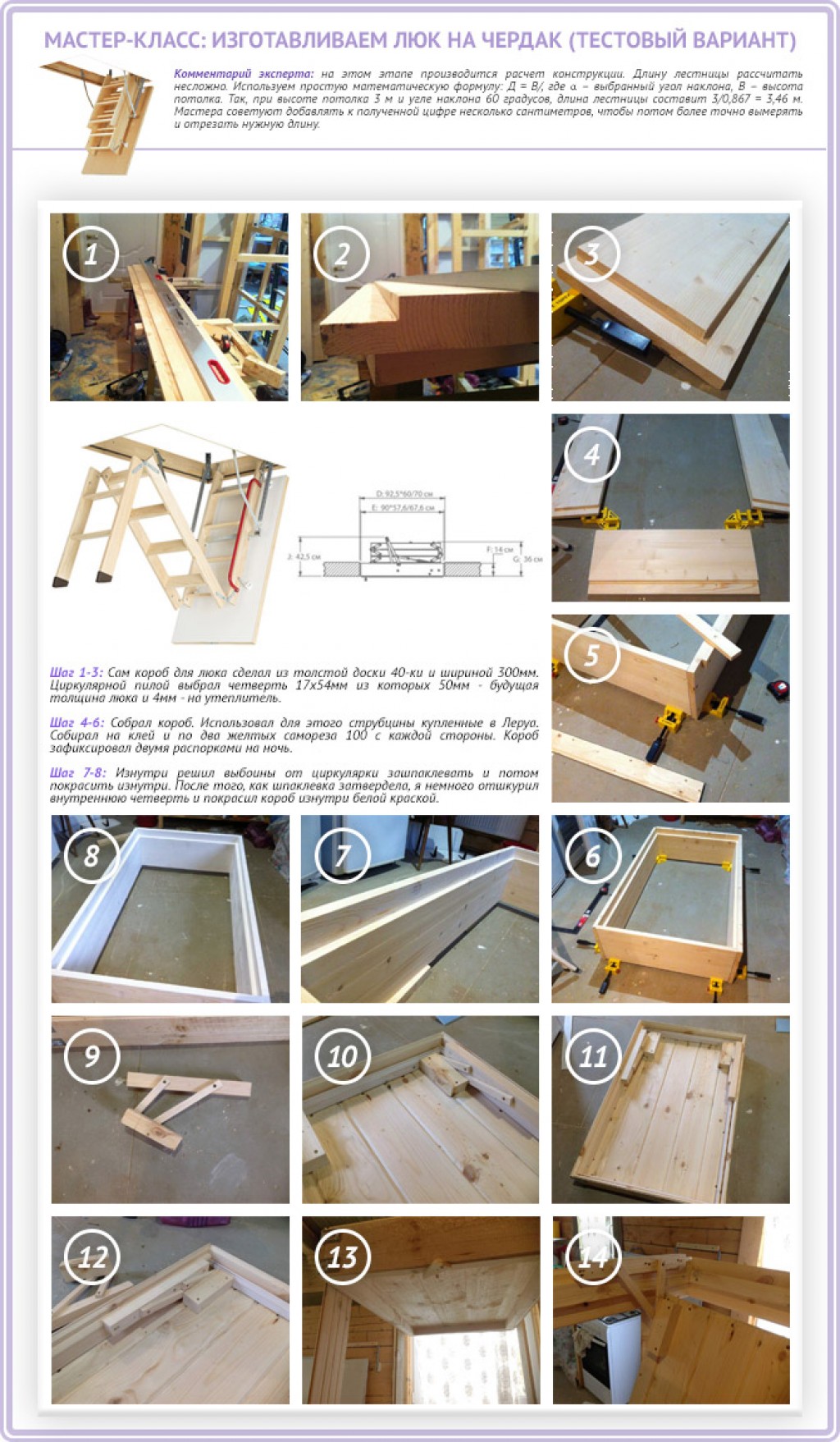

Как сделать люк своими руками

Установка люка в месте стыка двух плит ослабляет всю конструкцию. При монтаже стандартных люков необходимо сначала сделать отверстие в бетонной плите. Работа займёт примерно 2 часа. За это время можно сделать проем в полу по разметке.

Удобнее всего вырезать прямоугольный проем под люк с помощью болгарки. В комплекте с инструментом должны быть специальные насадки. Они предназначены для работы с металлом. При монтаже люка подготовьте перфоратор и кувалду.

В первую очередь разметьте отверстие в бетоне. После этого просверлите контрольные отверстия с помощью перфоратора. Длина сверла должна быть больше толщины перекрытия. В противном случае вы не сможете просверлить перекрытие на нужную глубину.

Теперь возьмите алмазный диск и прорежьте одну из линий разметки. В процессе работы необходимо учитывать то, что диск не должен соприкасаться с арматурой. Иначе можно повредить перекрытия. Повреждённые балки могут не выдержать нагрузку. Строительные ошибки могут дорого обойтись владельцу дома.

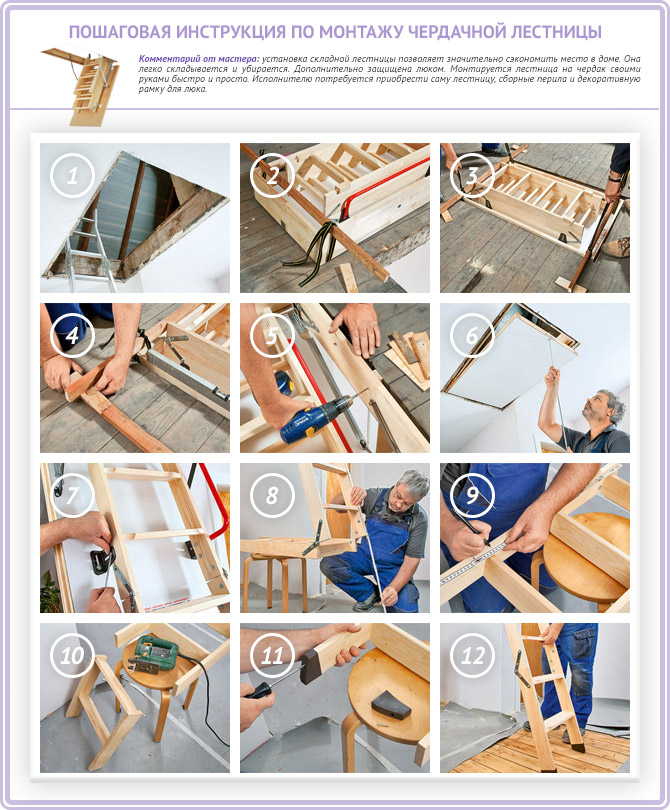

Пошаговая инструкция

1. для решения вопроса расположения лестницы и чердачного проема, необходимо учесть такие показатели помещения, как высота, ширина и площадь;
2. нужно замерить расстояние от потолка до пола в том месте, где состоится установка;
3. чердачную лестницу по длине надо вычислить исходя из расстояния до потолка, и угла ее наклона;
4. количество ступеней рассчитывается исходя из рекомендации высоты между ними (100-200 мм).

Подготовка материалов и инструментов

Для безопасной установки лестницы необходимо 2 человека с набором определенных инструментов.

Понадобятся:

• плоские ключи;
• шуруповерт и отвертка;
• монтажная пена;
• саморезы;
• угломер;
• ножовка.

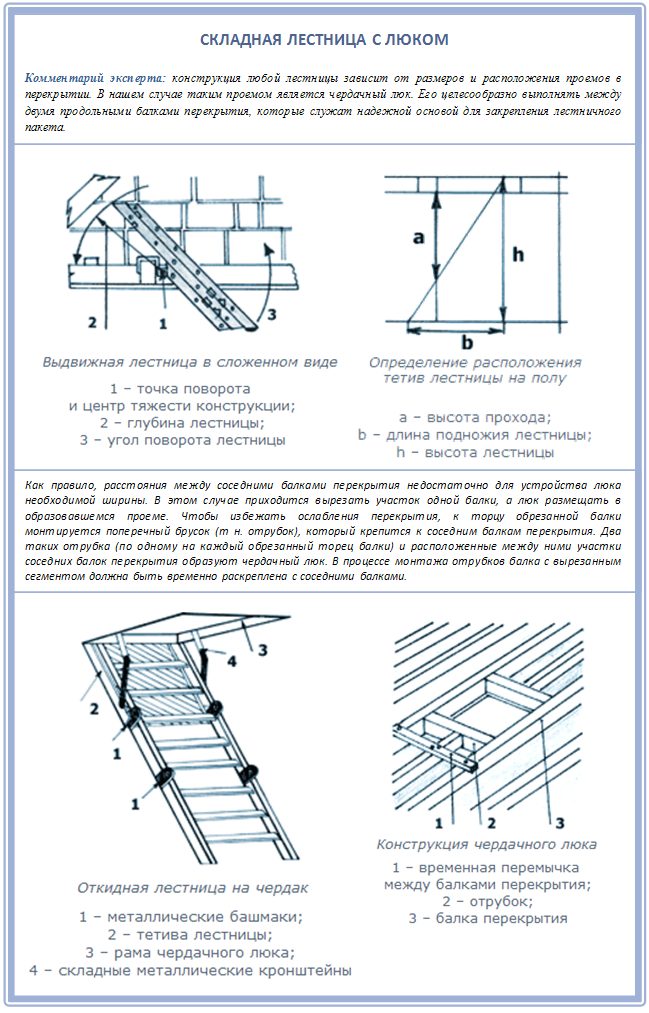

Чертеж лестницы и определение размеров

Для составления схемы нужна следующая информация:

• габариты проема;
• высота проема;
• для расчета длины лестницы составляется предварительная схема сбоку;
• гипотенуза Г (она же длина лестницы).

Построение чертежа предполагает следующее: для расчета длины лестницы высота берется на 50 мм ниже уровня потолка; для тетивы и ступеней используются бруски 50*50. Ширина лестницы не зависит от габаритов проема. Длина секций советуется следующая: верхняя часть 2/3 общей длины, нижняя -1/3. Для того, чтобы зафиксировать к стене, нужно взять брусок по ширине лестницы, затем прикрепить вверху конструкции на саморезы. Для фиксации в собранном виде предполагают монтаж крючка и петли в месте сгиба конструкции.

Изготовление люка и дверцы

В большинстве своем чердачные люки сооружены однотипно — они имеют одинаковый набор элементов, который нужно собрать вместе в целях создания полноценной конструкции.

Установка люка в чердачный проем проходит следующим образом:

1. вставка блока с люком в проем. Чтобы люк был зафиксирован в проёме, нужно уложить его на пару досок, прикрепленных поперек проема к потолку;
2. крепление люка. Перед тем, как фиксировать блок с дверкой в проеме, его надо установить так, чтобы расстояние между ним и проемом было со всех сторон одинаковое;
3. облицовка. Оставшееся пустое пространство между люком и проемом обычно задувается монтажной пеной. После ее высыхания можно переходить к облицовке со стороны чердака и жилого помещения в доме.

Варианты изготовления лестницы

Первый вариант — изготовить лестницу самому. Для этого необходимо:

1. сделать замеры;
2. сделать проект лестницы;
3. купить материалы и инструменты;
4. вырезать, выпилить, покрасить;
5. произвести сборку и монтаж.

Второй вариант — купить элементы лестницы и нанять мастеров. Благодаря этому варианту снимаются все заботы по установлению лестницы, которыми будут заниматься мастера, делающие замеры.

Третий вариант: купить готовую лестницу, собрать своими руками. Для этого:

1. сделать замеры;
2. выбрать подходящую модель лестницы;
3. покрасить;
4. собрать своими руками.

Установка люка и лестницы в проём

1. Для установления люка и лестницы нужны два человека. Один работник находится внизу, а другой располагается на чердаке.
2. Перед фиксацией рамы на нижней части устанавливаются две доски, на которых будет изготавливаться укладка люка.
3. Вся конструкция монтируется на них, выравнивается специальными клиньями.
4. После, собственно, фиксируется лестница на раме.
5. Далее люк крепится на раме шурупами.
6. Если появляется незначительный зазор, в целях его заполнения используется монтажная пена.
7. Снимаются доски, которые страхуют люк от перекоса.

Пять шагов к идеальному выходу на чердак

♦ Шаг 1. В проеме крепим вспомогательные доски и опускаем всю лестничную конструкцию в потолочное отверстие. Если применяются отделочные панели – оставьте сантиметровую щель между досками и потолком. При этом помощник с инструментами должен находиться наверху.

♦ Шаг 2. Приподнимите лестницу, установите ее на доски-помощницы. На месте крепления шурупов разместите распорки таким образом, чтобы между лестничной коробкой и кромкой потолочного отверстия создался прямой угол. Закрепите чердачный мобильный модуль шурупами.

♦ Шаг 3. Человек, который находится внизу, убирает вспомогательные доски и открывает проем. При этом «верхний» помощник тщательно закрепляет обе стороны конструкции на 4 шурупа (два спереди и два сзади).

♦ Шаг 4. Пространство между потолочным проемом и коробкой модуля заполняется материалом для изоляции.

♦ Шаг 5. На лестничном блоке раскручиваются болты, лестница откидывается, после чего болты вновь завинчиваются. Проследите, чтобы конструкция в разложенном виде проецировала прямую линию. При необходимости угол ее наклона скорректируйте (для этого смещаются пазы у боковых опор).

Устанавливая деревянную лестницу, ее высоту можно отрегулировать, отпилив лишнюю часть. Если черта опила приходится на ступеньку, приведите в действие регулятор высоты (он находится на боковых сторонах). Слегка ослабьте угловые шурупы и немного сдвигайте конструкцию до тех пор, пока ступенька не уйдет за линию предполагаемого отпила. В завершении монтажа деревянной и металлической чердачной лестницы устанавливаются поручни и необходимые ограждения на самом люке.

Лестница из профильной трубы

Такую конструкцию можно сделать при помощи сварки или сборным способом (как сборка кровати). Можно сделать стационарный и приставной тип, в виде прямой, переносной и винтовой конструкции.

Для изготовления используются швеллеры 16 см., пофили 4х4 см. На балки крепятся несущие швеллеры сваркой. Из профиля делаются заготовки ступеней прямоугольной формы. Эти заготовки монтируются на направляющие и привариваются к ним.

На каркас укладываются ступеньки из массива и крепятся саморезами. А сбоку от направляющих швеллеров приваривают опоры, на которые устанавливают поручни. На ступени прикрепляют вертикальные стойки.

Устанавливаем чердачную лестницу своими руками

Человек всегда стремится максимально использовать полезное пространство своего дома, для доступа и использования чердака, необходима лестница. И тут сразу возникает вопрос, какую лучше всего использовать лестницу по конструкции, где ее расположить и как правильно производится установка чердачной лестницы.

Выбор конструкции чердачной лестницы

Самым привлекательным и малогабаритным вариантом являются складные, которые состоят из 3-4 секций (количество зависит от расстояния между полом и потолком), путем складывания малых секции в большие, мы уменьшаем занимаемое пространство. В сложенном состоянии конструкция прячется за люк.

Складные лестницы подразделяются на 4 вида:

1. Секционные – надежная конструкция, состоит из нескольких частей (секций), которые соединены между собой шарнирными креплениями. При раскладывании эти части откидываются и происходит фиксация в нужном положении, материалом изготовления служит дерево или металл.
2. Раздвижные или телескопические – компактная металлическая конструкция, по принципу работы секции задвигаются одна в другую.
3. Ножничные – материал изготовления металл, принцип работы напоминает гармошку.
4. Откидные – по сравнению с другими вариантами, используется реже и выглядит более громоздко, в разложенном состояние, больше напоминает стационарную, основным материалом служит дерево.

Расположение чердачного проема с лестницей

Для решения поставленного вопроса, и правильного расположения чердачного проема, необходимо учесть такие показатели помещения как высота, ширина и площадь. Необходимо замерить расстояние от потолка до пола в том месте, где запланировали установку. Чердачную лестницу по длине вычисляем исходя из расстояния до потолка, и угла ее наклона.

Подготовка к установке чердачной лестницы

Для установки всей конструкции в целях безопасности необходимо 2 человека с набором необходимого инструмента. Один работник находится на чердаке, сверху удобней крепить элементы конструкции, и исключает падения на вас различных вещей, необходимых при работе.

Инструмент необходимый для производства работ:

• Плоские ключи
• Шуруповерт и отвертка
• Угломерный прибор (угольник)
• Саморезы (шурупы)
• Монтажная пена
• Ножовка или электрический лобзик

Нам понадобится две прямые доски, по длине больше примерно на 40 см. чем ширина проема, которые в последующем закрепим с нижней стороны проема (к потолку), для временной фиксации короба в проеме.

После того как вы определились с расположение проема на чердак, делая его надо учесть, чтоб он был больше короба на 1-3 сантиметра, это расстояние в последующем мы заполним монтажной пеной, что обеспечит тепло и шумоизоляцию, а также более надежное крепление всей конструкции.

Монтаж лестничной конструкции в чердачном проеме

Монтаж чердачной лестницы начинается с поднятия короба на чердак, его будет устанавливать и крепить работник, находящийся сверху. Для закрепления его в проеме, мы используем заранее заготовление две доски, которые крепим к нижней стороне проема (к потолку) таким образом, чтоб мы смогли на них положить короб.

Разместив конструкцию в проеме, для выдерживания прямых углов мы используем распорки в зазоре, который мы предусмотрели и оставляли 1-3 см. между торцами проема и наружными стенками короба. Также необходимо выровнять установленный короб ориентируясь на плоскость потолка, для этого мы используем монтажные клинья.

Выровняв короб со сложенной лестницей в нем, крепим шурупами с двух сторон торцы короба к проему, сверху с чердака и со стороны потолка комнаты (где крепились две доски). Для надежной фиксации необходимо крепить по 2 шурупа на один торец.

После того как зафиксировали короб, убираем две доски, прикреплённые снизу, и раскладываем чердачную лестницу, но пользоваться ей на данном этапе, еще нельзя. Разложив конструкцию, работник сверху закрепляет шурупами боковые стороны короба. На каждую боковину по два шурупа. Закрепив короб, начинаем заполнять монтажной пеной расстояние между коробом и проемом.

Что бы до упора откинуть лестницу, необходимо ослабить болты в боковых элементах конструкции. Когда она будет максимально откинута, необходимо заново затянуть их.

В разложенном состоянии лестница должна быть прямой, для подгонки по длине, лишняя часть лестницы отпиливается, поэтому необходимо брать лестницу с запасом по высоте. Линию отпила мы определяем по шаблону, из инструкции от производителя.

При определении места отпила, можете столкнуться с ситуацией что попадете на ступеньку или отпил получится не ровным, решить эту проблему можно с помощью регулятора высоты, расположенном на боковых уголках. Ослабляем фиксирующие шурупы, и появляется возможность небольшого сдвига вверх или вниз.

Для подгонки оптимального угла наклона, выбираем нужное положение отверстия в креплениях боковых опор. Завершающим этапом установки чердачной лестницы своими руками, является монтаж поручней и ограждения.

Детальный обзор установки лестничной конструкции мастером.

Благодаря нашей инструкции, и поэтапному выполнению работ, вам не составит особо труда установить чердачную лестницу своими руками, без вызова специалиста, что сэкономит ваш семейный бюджет.

Делаем простой люк на чердак своими руками из металлопластикового окна, без стекла

Делаем люк на чердак своими руками — последовательность действий, описание — ниже по тексту

1. Люк будет располагаться около обрешетки, точнее — между ней и 2-мя затяжками.
2. Около затяжек дополнительно закрепить несколько досок, позже на них расположим люк.
3. Доски к затяжкам крепятся угольниками, на саморезы по дереву, с одной стороны.
4. С другой стороны доски можно закрепить к стойке. Размер люка примерно 82 на 62 см, лучше заранее учесть размер комфортного пользования. В данном случае лаз на чердак планируется небольшого размера и чердачная трехсекционная лестница не подходит по габаритам, поэтому решение другое — пластиковое окошко без стекла.
5. Вокруг люка по периметру обиваем брусками, на которые позже можно закрепить отделочный материал, например, гипсокартон.
6. В качестве люка можно использовать аналогичное металлопластиковое окно, где вместо стекла используется сэндвич-панель, данное окно нужно будет очистить от транспортировочной пленки и прочего мусора (можно сразу, но если не уверены в своей аккуратности, то лучше в конце всех работ, чтобы не поцарапать и не забрызгать монтажной пеной). Если на чердак планируется редко лазить, то такое окно-люк отлично сможет защитить от шума и пыли и перепада температур.
7. Окно подготовлено и будет крепиться на перфорированные пластины (размеры 40 на 160 на 2 мм), для крепления понадобятся саморезы с пресс-шайбой, длиной 32 мм.
8. По 2 пластины закрепить с каждого бока и по одной сверху и снизу.
9. Устанавливаем раму — проем лаза.
10. Если все размеры просчитаны верно, то раму будет легко отрегулировать вверх-вниз, а перфорированные пластины выступят в роли фиксаторов. Используем уровень и когда все выровнено — вкручиваем в каждую пластину по одному саморезу.
11. Еще раз проверяем все уровнем, выравниваем окончательно и прикручиваем больше саморезов, штуки по 3 на пластину. Должно хватить, но можно и больше.
12. Навешиваем створку и вкручиваем ручку, устанавливаем защитные (декоративные) колпачки на петли дверцы.
13. Запениваем шов между рамой и проемом. Когда пена засохнет — подрезать ее по усмотрению и закрыть деревянным плинтусом, либо материалом по своему усмотрению. Лестница к такому люку будет приставной.

Как альтернативный вариант конструкции — открытие люка можно сделать в сторону чердака, соорудив противовес. Из плюсов — дверца сможет держаться даже без замка, а если чердак пыльный, то грязь не так будет осыпаться при открытии, однако ручку придется делать с другой стороны, что не так и сложно.

Можно сделать дополнительный люк-крышку поверх первого из ЭППС, который будет более габаритный и открываться в сторону чердака — получится дополнительное утепление и защита от пыли, а также от конденсата при перепаде температур в холодное время года.

Также можно установить пневмостойку от багажника авто, для удобного открывания люка на чердак и последующей фиксации.

Сами же люки бывают таких видов

• горизонтальный (самый распространенный, обустраивается в потолке);
• вертикальный;
• ревизионный (устанавливают для регулярной проверки маленького пространства над помещением);
• мансардный (люк совмещается с выходом на крышу).

Подготовительный этап создания лестницы

Далеко не всегда готовые конструкции лестниц, имеющиеся в продаже, подходят под конкретный проект дома. В связи с этим пользователям приходиться самостоятельно конструировать лестницу на чердак и люк. При этом очень важно сделать их удобными, безопасными, прочными и привлекательными, чтобы пользоваться системой можно было в течение долгих лет. Как же правильно проектировать и конструировать люк на чердак и лестницу? Первым делом требуется выбрать конструкцию и произвести необходимые расчеты. Выполняя расчеты, следует учесть:

• расстояние между ступеньками;
• общую высоту лестницы с учетом наклона и варианта крепления;
• требуемую прочность основания;
• угол установки изделия (чаще всего, параметр варьируется в пределах 60-75 градусов);
• толщину перекрытия;
• размеры дверцы и проема.

Только рассчитав все требуемые параметры, можно создать действительно безопасную конструкцию, которая будет эксплуатироваться многие годы без необходимости ремонтных и реставрационных работ.

Чаще всего своими силами монтируют деревянные изделия. Для работы с такой конструкцией понадобиться следующий набор инструментов:

• ножовка, пила или электролобзик;
• угломер;
• шуруповерт;
• саморезы по дереву;
• уровень;
• линейка и карандаш;
• рулетка.

Также стоит приготовить все необходимые материалы, то есть доски, утеплитель, чертежи, монтажную пену и так далее.
