Все что нужно знать о винтовых сваях для забора

Срок службы любого забора напрямую зависит от качества и способа монтажа его опорных конструкций – столбов, на которых он стоит.

Преимущества свайных оснований

Сваи для строительства фундамента выбирают из-за того, что они обладают рядом неоспоримых преимуществ:

  • Цена. По сравнению с ленточным основанием, обустройство фундамента на сваях обходится значительно дешевле. Собственник участка может сэкономить от 30 до 70% финансовых средств.
  • Долговечность. Хорошие трубы после специальной обработки и при условии правильного монтажа на протяжении долгого времени сохраняют свои эксплуатационные и технические характеристики, могут служить от 50 до 200 лет.
  • Всесезонность. Строительство основания может выполняться при любых погодных условиях зимой и летом.
  • Простой монтаж. Возведение фундамента выполняется быстро, не требует рытья ям и траншей, использования специализированных технических средств и инструментов.
  • Универсальность. Опорные конструкции позволяют строить надежные и безопасные дома на разных почвах, включая сыпучие грунты, заболоченную местность и участки со сложным рельефом.

Необходимые материалы

От качества приобретенных материалов зависит надежность возводимого ограждения. Поэтому при подборе опор нужно учитывать воздействие силы ветра, массу самих профлистов. Особое внимание нужно обращать на указанные параметры изделий, толщину металла. Для работы исполнителю потребуются:

  • комбинированные заборные винтовые сваи (имеют меньший размер лопасти) с толщиной стенки около 3,5 мм;
  • направляющие под профнастил с параметрами 4×2 см;
  • большие сваи с размерами 10×10 см для установки ворот;
  • профнастил с толщиной металла 0,5 мм.

Закупив нужное количество материалов можно готовиться к работе. Полную сборку забора на винтовых сваях своими руками провести несложно, но исполнителю потребуется помощь: одному монтировать винтовые сваи невозможно. Один строитель должен придерживать и «регулировать» опору, а два других должны вкручивать ее в грунт.

В чем заключаются особенности и преимущества винтовых свай для забора

В наше время нет проблем, связанных с приобретением того или иного материала для создания такой конструкции. Если говорить про винтовые сваи для забора, то фактически любое ограждение, возведенное с их помощью, можно по праву отнести к категории надежных и долговечных. Выбор пользу установки таких стержней дает преимущество построить надежный забор на грунте любого типа. К тому же не требуется дополнительно заливать фундамент для повышения надежности конструкции.

При желании можно установить винтовые сваи для забора своими руками без привлечения специалистов. Стоит быть готовым к тому, что данный вариант является достаточно дорогостоящим. Безусловно, возвести ограждение можно и менее затратное в финансовом плане, однако надежность и простота монтажа оправдывают ценник свай.

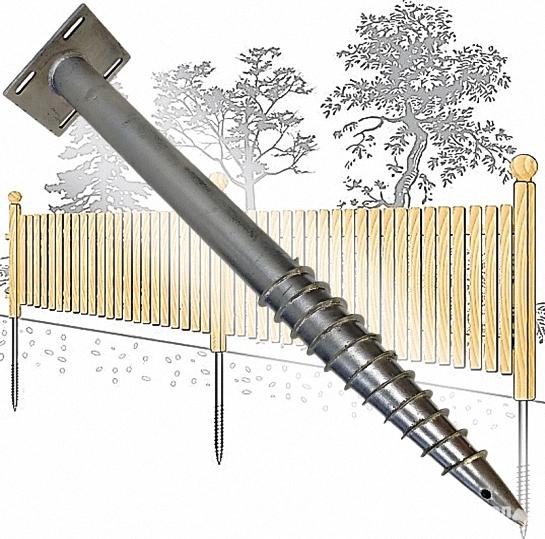

Внешне сваи выглядят как металлические трубы, но в нижней части присутствует режущая кромка, благодаря которой стержень и входит в землю. Конструкция легко может быть погружена на любую необходимую глубину, что обеспечивает прочность установки. Обычно перед вкручиванием в землю сваи обрабатывают растворами, которые препятствуют образованию коррозии.

Перед тем как определиться с окончательным выбором, нужно изучить преимущества и некоторые недостатки данного материала. К положительным качествам можно с уверенностью отнести:

  • наличие высокой устойчивости, невзирая на минимальную площадь опоры;
  • универсальность установки в разные почвы;
  • доступность и легкость монтажа — вхождение по принципу вкручивания самореза (для получения максимального результата при установке больших ворот целесообразно использовать бурильную установку);
  • отсутствие необходимости проведения земляных работ, что упрощает процесс монтажа;
  • время года (наличие факта промерзания грунта) и большой градус уклона поверхности не влияют на установку.

Недостатков этот материал практически лишен. Необходимость обработки антикоррозийными составами нельзя относить к этой категории. Это, скорее, один из подготовительных этапов, который позволит увеличить эксплуатационные сроки до 50 и более лет.

Дом на сваях – фантазии или реальность?

Можно ли использовать свайный фундамент для постройки жилого дома? Надо сказать, что встречаются некоторые строители, которые категорически не советуют этого делать, отдавая предпочтение ленточной, столбчатой или плитной основе под дом. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких дачных домиков.

Однако, нужно напомнить, что существуют целые города, дома которых установлены исключительно на сваях, и стоят они не одно десятилетие. Практика использование таких фундаментов доказала, что они вполне могут служить надежной основой даже для массивных домов.

Кстати, с помощью винтовых свай можно сделать не только фундамент или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию!

Конечно же, вряд ли будет разумно в условиях нашего климата громоздить двухэтажный каменный особняк на свайный фундамент, хотя и это, наверное, не является совсем уж невозможным делом. И все же в частном строительстве обычно его выбирают для деревянных или каркасных построек с крышей, покрытой легким кровельным материалом.

Нередко, в силу пересеченности рельефа или других особенностей местности, свайный фундамент становится единственным приемлемым решением

В некоторых случаях свайные фундаменты являются и вообще единственной возможностью возвести на участке дом, например, если строительство намечается на участке сильнопересеченной или постоянно заливаемой весенним паводком местности.

В пользу применения подобной конструкции говорит и то, что такие варианты фундаментов применялись в строительстве с древности, только ранее в качестве свай использовались специально подготовленные для этой цели бревна. Поначалу сваи просто забивали в грунт, и только в начале XIX века был изобретен винтовой способ установки.

Винтовые опоры на первых порах использовались для обустройства причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи были применены в качестве фундамента при постройке маяка, который возведен в Великобритании на нестабильном грунте Темзы.

Первый маяк, построенный на винтовых сваях – «Мэплин Сэндс»

С начала XX века строительство на свайных фундаментах приобрело «второе дыхание». Этому способствовало появление новой техники для точного и глубокого вбивания свай, что значительно ускоряло работу по возведению оснований для дальнейшего возведения зданий. В 50-х годах началось активное использование механического оборудования для ввинчивания свай, что дало еще один толчок такой сфере строительства, как промышленного, так и индивидуального.

Очень широко этот способ обустройства фундаментов стал применяться в военном строительстве, так как путем комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для применения на многолетнемерзлых, пучинистых и обводненных грунтах – одним словом, ограничений по их использованию практически не существует.

Первой отечественной научной разработкой, официально принятой в качестве стандарта для строительных работ, стал подготовленный в 1955 году на основе многолетних экспериментов труд – ТУВС-55 («Технические указания по проектированию и устройству фундаментов, опор мостов на винтовых сваях»). Многие его положения перетекли и в современные строительные нормы и правила.

Технология монтажа

Обычно для строительства загородного дома хватает забивного основания с анкерами и обвязкой брусом или швеллером. Но для сложного рельефа и более равномерного распределения нагрузки рекомендуем делать ж/б сваи с ростверком.

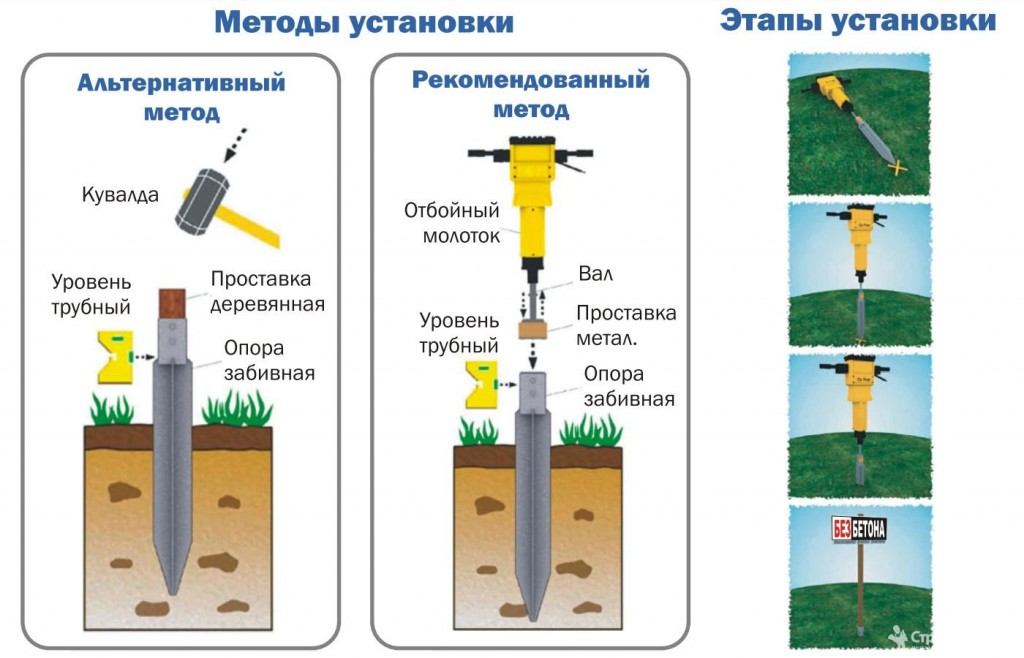

Как происходит сам процесс монтажа? Забивные сваи погружают в землю с помощью копровой установки с гидравлическим или дизельным молотом — никакой деформации или снижения эксплуатационных характеристик. По сроку службы опоры рассчитаны на 90-100 лет. Один элемент выдерживает нагрузку от 10 т. Несущая способность зависит от типа участка, размера и формы свай. Она определяется по формулам СНиП и статического зондирования, учитывающего коэффициент запаса. Меньшую из величин считают реальной несущей способностью.

Для различных участков используют разные формы и способы установки ж/б свай. Например, на песчаном грунте, супеси и суглинках ставят призматические сваи без поперечного армирования, но с продольным арматурным стержнем. На глинистых напротив используют поперечное армирование. Такие забивные конструкции стоят дороже, но не боятся даже каменистых вкраплений.

Расчёт стоимости свайного фундамента

Для того чтобы произвести расчёт стоимости фундамента, возьмем проект здания площадью 10 на 15 метров. Скажем, закрутка свай будет производиться у такого дома с шагом в 2,5 метра. В этом случае нам понадобится 20 свай при стандартном диаметре 10,8 см.

Таблица расчёта стоимости свайного фундамента

Расчёт стоимости свайного фундамента

Теперь выполним расчёт его несущей способности. При квадратной площади в 150 кв. м и удельном весе в 350 кг/м., он будет весить 52500 кг, то есть 52,5 тонны. Учитывая количество свай, расчёт несущей способности выполним приблизительный, так как, учитывая отзывы, сваи выдерживают около 5 тонн нагрузки на каждую. Тогда 20х5=100 тонн – это максимальная нагрузка веса нашего строения на фундамент.

Таким образом, исходя из рыночных цен на сваи, а сегодня они стоят около 1700 рублей, нам понадобится 34 тысячи рублей. Помимо этого, приобретем оголовки по 220 рублей. Итог – 34000+(220х20)=38400 рублей. Также, расчёт необходимо производить для дополнительных материалов, например: рубероида, антисептика, бетона.

Их расчёт не так сложен, а решение, какую компанию лучше выбрать, принимать вам. Если сравнить среднюю стоимость ленточного, столбчатого и свайного фундамента, то их цена заметно различается.

Таблица несущей способности винтовых свай

Расчёт стоимости свайного фундамента

Расчёт за ленточный фундамент дома 10 на 15 метров приблизительно составит 120 тысяч рублей, исходя из того, что кубический метр бетона стоит 2000 рублей. Выводы делайте сами. Обязательно просмотрите отзывы, советы и дополнительные рекомендации, которые помогут вам в качественном исполнении работ.

На сегодняшний день отзывы имеют огромное значение, особенно отзывы знакомых и родных, имеющих такое жилье или дачу. Вероятно, они уже сталкивались со всеми преимуществами и недостатками таких строений, они поделятся опытом постройки, возможно, посоветуют наиболее востребованных специалистов для строительства и помогут самостоятельно выполнить расчёт фундамента для вашего будущего дома.

Схема забивки свай

Расположение сваи определяется в ходе разработки проекта будущего строения. При этом каждый проект уникален, его разработке предшествует исследование местности (почвы, температурного режима, плотности застройки, наличия подземных коммуникаций, возможность подъезда техники и т.п.). Материал подготовлен для сайта

В частном и промышленном строительстве используются следующие схемы установки свай:

  • свайный куст (в частном строительстве под колонны, в углах и т.п.);
  • свайная лента (в частном строительстве и для линейных сооружений);
  • свайное поле (в частном строительстве для очень больших и тяжелых домов, используется в основном в промышленном строительстве для многоэтажных домов).

Согласно СНиП сваи могут быть установлены по одной из трёх схем:

  • рядовая схема (а) установки свай. Является наиболее простой. Целесообразна для использования при наличии песчаного и гравелистого грунта. Использование данной схемы предполагает монтаж свай по очереди – от первой до последней.
Схема забивки свай
  • секционная схема установки свай (б). Используется в случае необходимости создания свайного поля при наличии на участке плотной почвы. Специфика использования данной схемы состоит в том, что сначала забиваются сваи одной секции, затем пропускается ряд, формируется очередная секция. После того, как все секции будут обустроены, выполняется заполнение пропущенных рядов. Применение схемы позволяет исключить риск уплотнения почвы.
  • спиральная (в) и (г). Представлена двумя разновидностями. Первая предполагает начало работ с середины свайного куста, вторая с его краёв. Первый способ рекомендован для работы в плотной почве, второй – в нормальной. Использование спиральной схемы обеспечивает равномерное перераспределение нагрузки на почву, что в последствие исключит её подвижки.

Наличие схемы забивки свай (технологическая карта) позволяет организовать работу техники и строительной бригады, за счет чего достигается минимизация времени и средств, а все операции выполняются быстро и четко.

Схема забивки свай (технологическая карта)

Этапы монтажа

Установка конструкции своими руками состоит из следующих этапов:

  1. Составление проекта, что подразумевает первоначальный анализ грунта для определения необходимой длины конструкции. Проектирование подразумевает и просчет расстояний между опорными столбами и глубину их вкручивания.

  2. Монтаж базы (вручную либо механически).

  3. Монтаж ключевой конструкции (собственно, установка на основание самого забора). При помощи специальных крепежных элементов деревянный забор или ограждение из профнастила крепится к опоре.

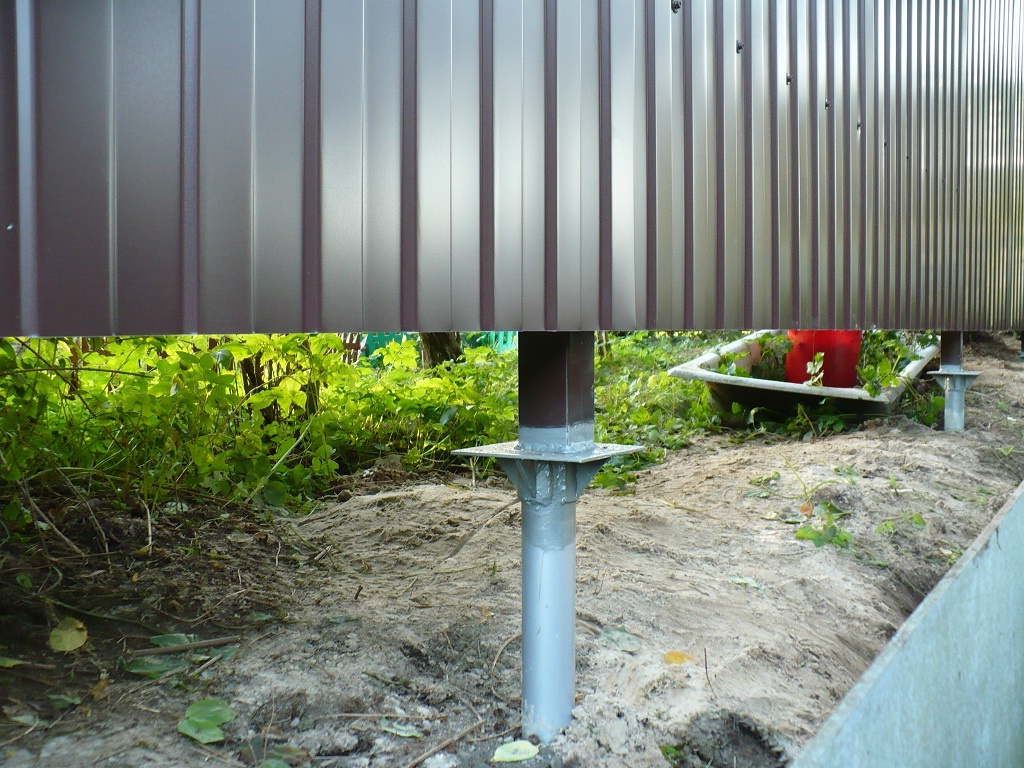

Если же планируется установить забор на винтовых сваях самостоятельно, своими руками, то вместо проектирования можно осуществить пробное вкручивание конструкции для определения ее необходимой длины и глубины погружения в землю. Здесь также нужно учесть характер почвы и степень ее промерзания в холодное время года.

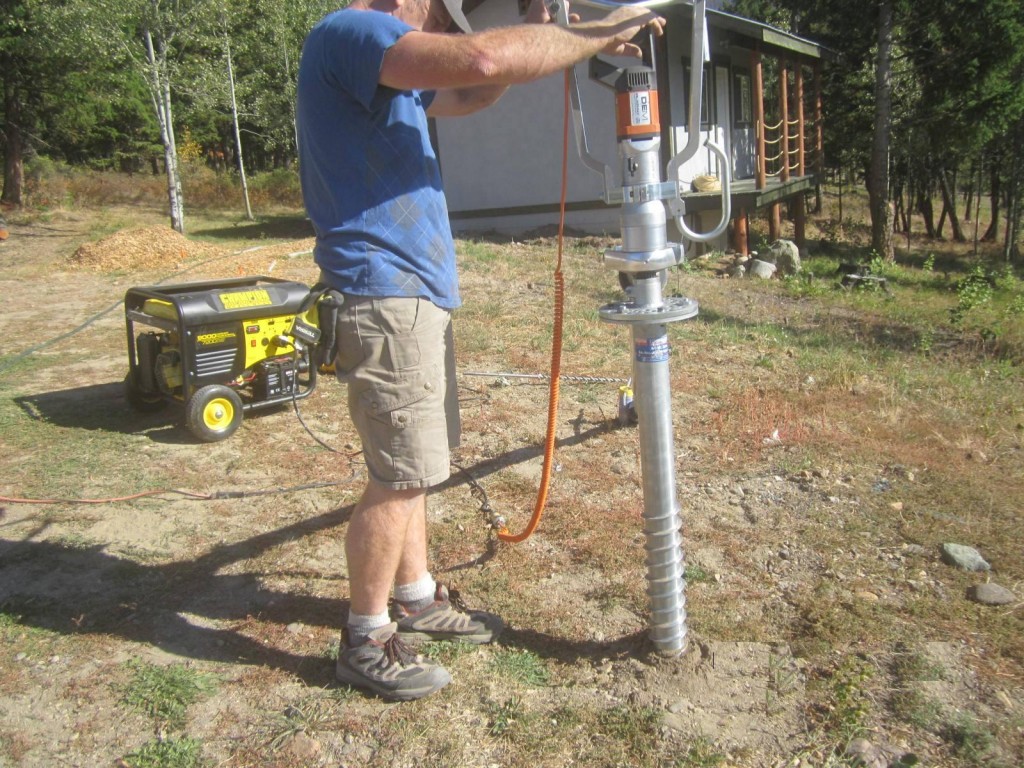

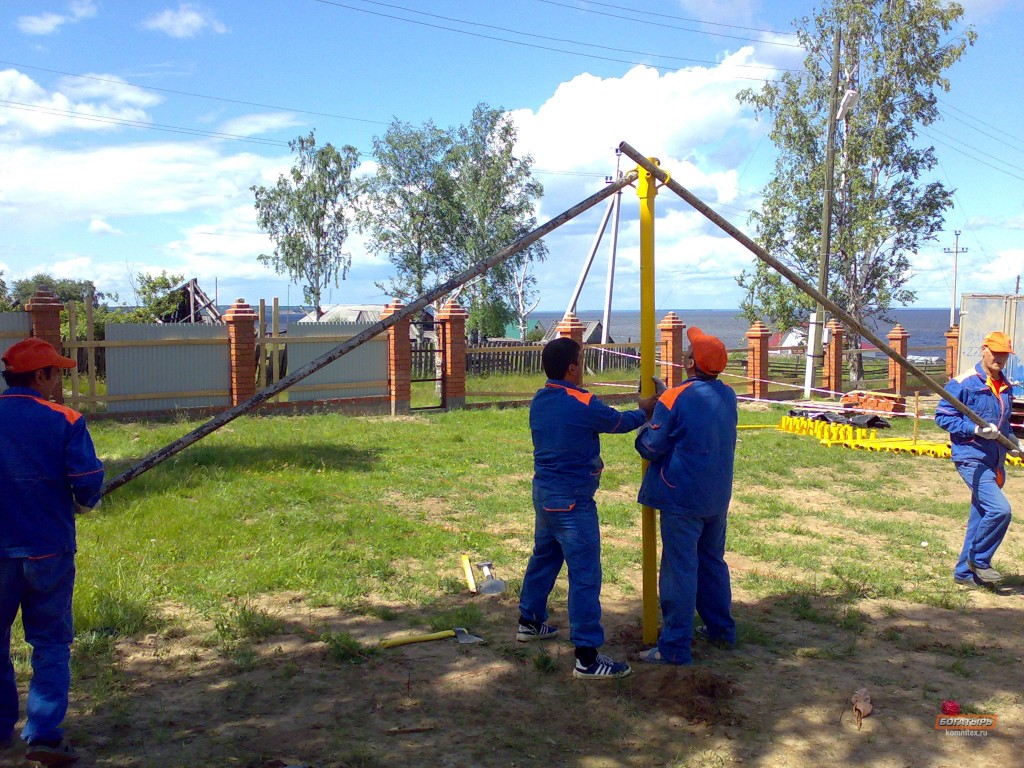

После предварительной разметки территории, опоры можно вкрутить вручную, оставляя верхнюю часть лопасти над поверхностью почвы. Далее можно приступать к ее цементированию.

По мере высыхания раствора производится монтаж площадки и несущего столба. Верхняя часть опоры обрабатывается антикоррозийным составом, после чего производится установка составляющих забора.

к оглавлению ↑

Процесс монтажа винтовых свай для забора (видео)

к оглавлению ↑

Материал для ограждения на винтовых опорах

Для изготовления полотна используют:

  • листы профнастила;

  • древесину;

  • сетку;

  • бетон;

  • кирпич;

  • кованные конструкции.

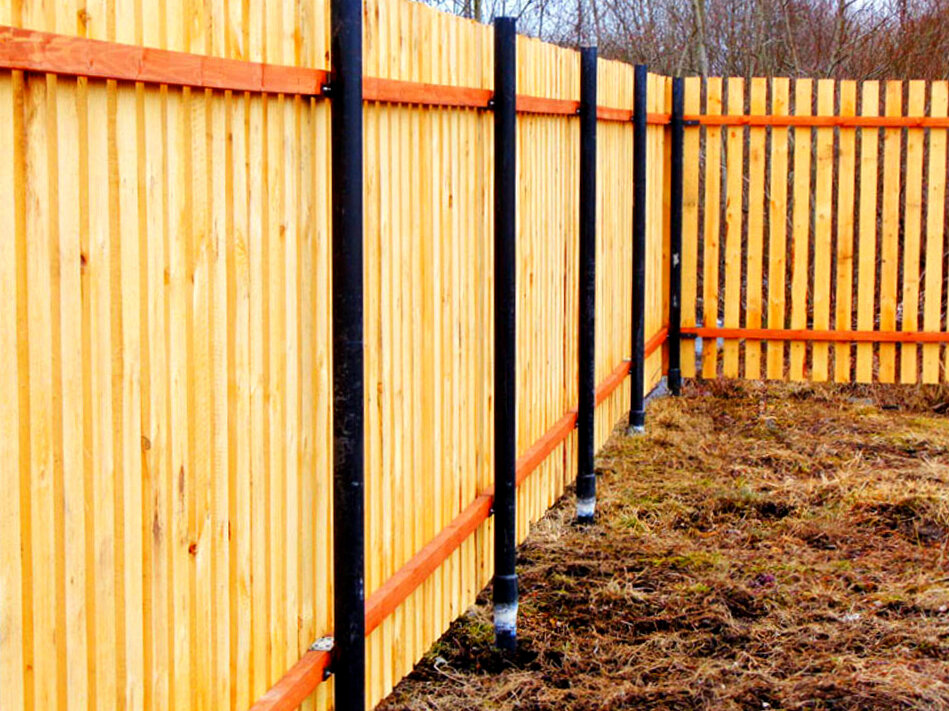

Для возведения забора на винтовых опорах чаще применяют дерево и профнастил — оценивая отзывы, легко заметить, что это самый распространенный вариант. В обоих случаях каркасы изготавливаются по схожей схеме.

к оглавлению ↑

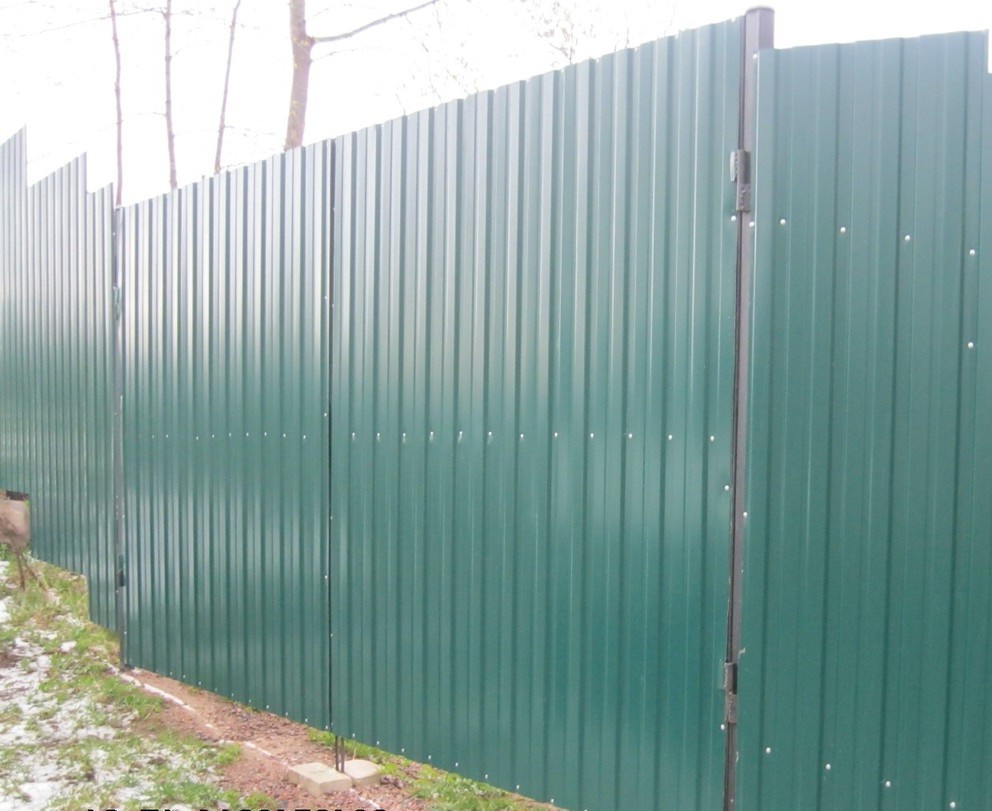

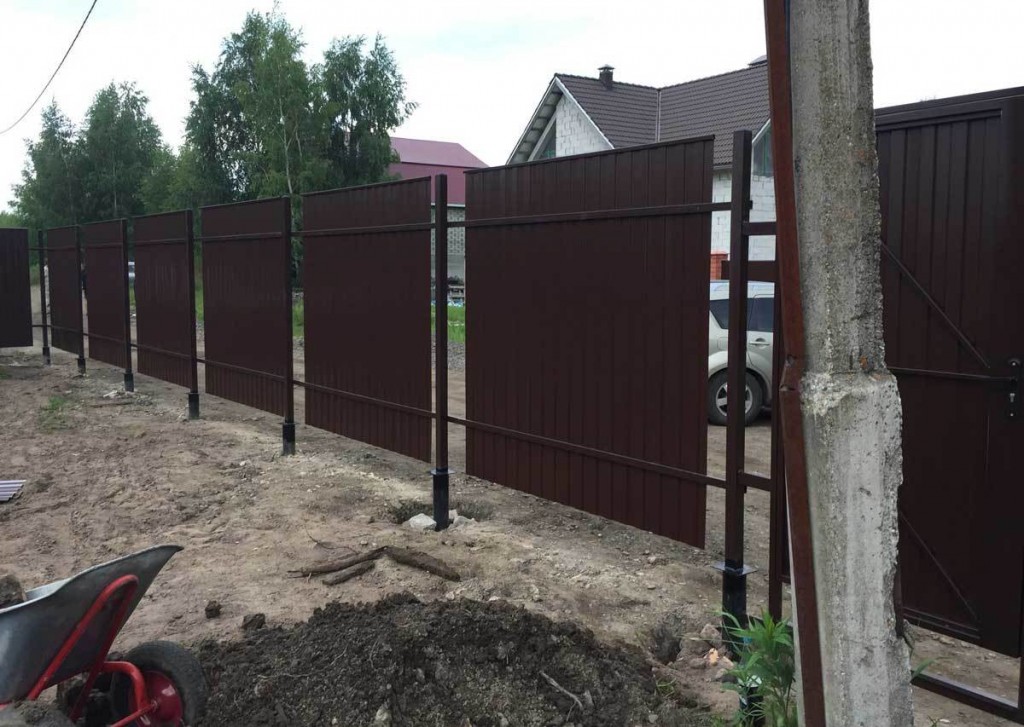

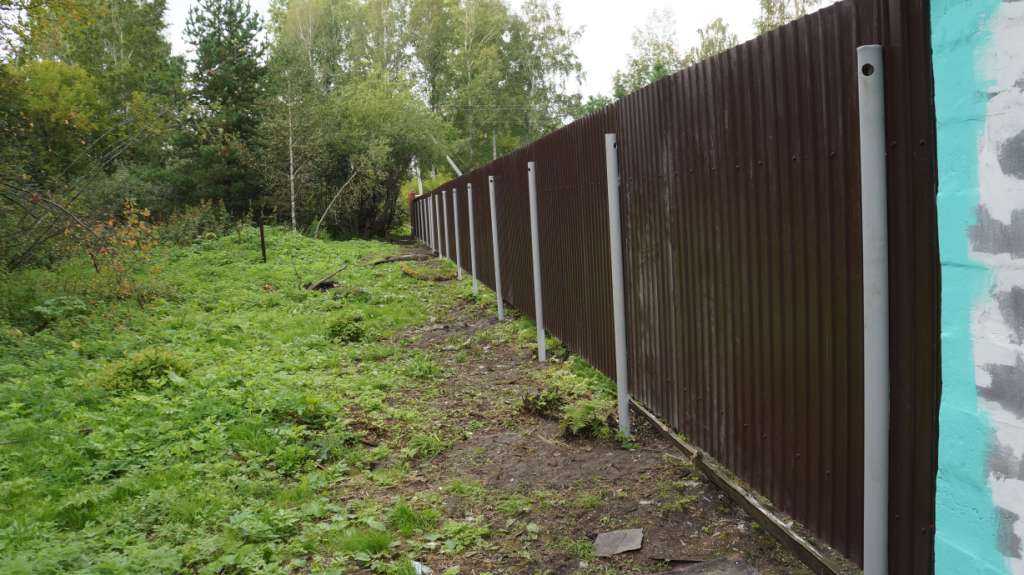

Установка профнастила

Метод крепежа во многом зависит от подобранного вами стиля ограждения. Как правило, панели устанавливают параллельно опорным элементам. Чтобы избежать перекосов, в процессе монтажа первого листа необходимо очень тщательно произвести замеры.

Расстояние от земли должно составлять не менее пяти сантиметров, поскольку постоянный контакт листа с поверхностью грунта приведет к скорому выходу его из строя из-за повышенной влажности.

Мероприятия по закреплению панелей проводят в такой очередности:

  • определение корректной высоты от земли до нижнего края листа;

  • по вымеренной высоте протягивается строительная нить от одной опоры до другой;

  • первая панель прикладывается в соответствии с имеющимися мерками;

  • закрепление листа;

  • последующие листы закрепляются один за другим на основании позиции первого.

Перейти к расчету

Нет похожих записей.

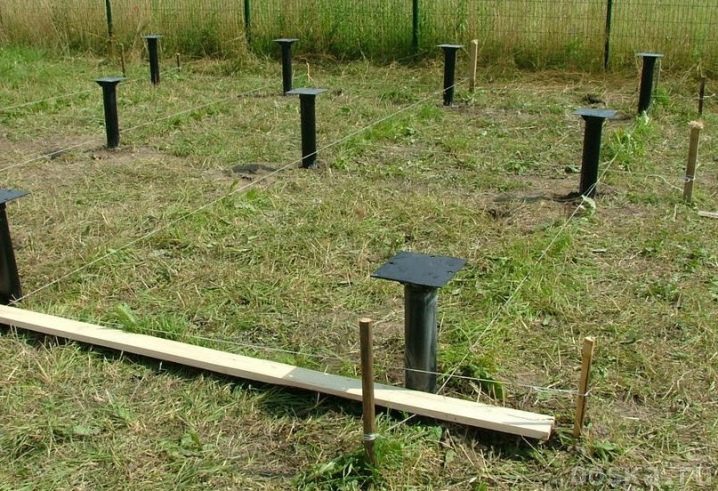

Разметка свайного фундамента

Разметку свайного фундамента можно выполнить своими руками, главное подойти к этому делу с большой ответственностью. Ведь от разметки зависит конечный исход, а именно, будет ли несущая конструкция устойчивая и отвечать всем требованиям. Выполняется данная процедура в несколько этапов:

  • Не имеет значения какая конфигурация жилища, разметку прямоугольника производят по размеру выступов. Чтобы проверить правильность разметки свайного фундамента, необходимо протянуть капроновый шнур по диагонали от угла в угол.
  • В первую очередь размечаем угловые опоры. На отмеченные места устанавливаем колья из дерева и соединяем их шнуром. У нас должно получиться очертание границы свайного фундамента.
  • Ориентируясь составленным планом, вбиваем остальные колышки. При этом соблюдая рекомендуемое расстояние между ними.

Выбор материала

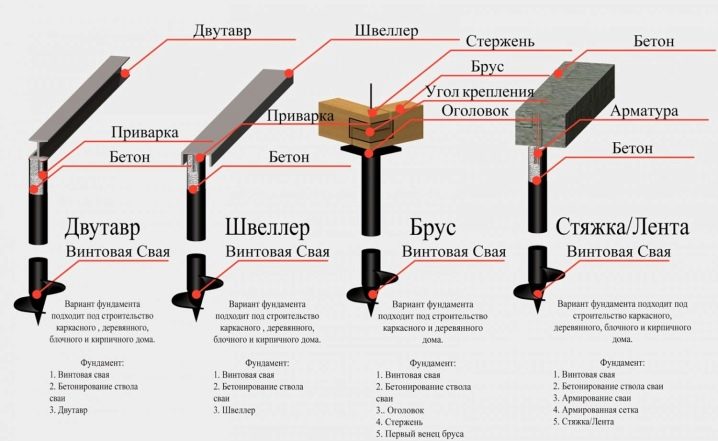

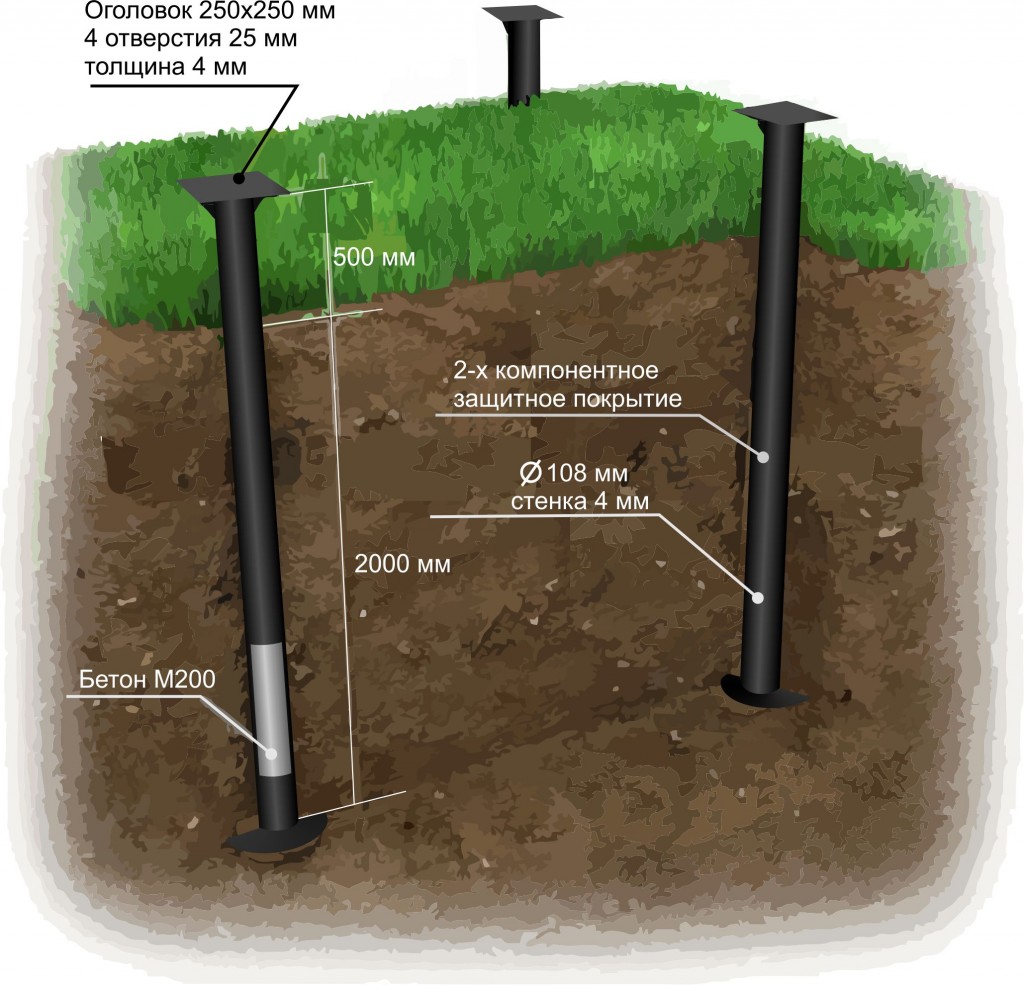

Схематическое изображение вида опорной сваи и ее погружения

В целом надо понимать, что, чем больше диаметр трубы и лопасти, и чем глубже вы его закрутили, тем он будет стоять увереннее. Но это не значит, что ваш забор должен стоять на самых больших и дорогих сваях. Придерживайтесь принципа достаточности. Если ваш грунт плотно держит столб диаметром 45 мм, то нет смысла покупать их больше. Это будут зря выброшенные деньги.

Для собственноручной установки забора хватит трубы, диаметр которой варьируется от 54 до 108 миллиметров и толщиной стенок до 8 мм. Для легкого забора из сетки или деревянного штакетника используют сваи, диаметром 54 мм.

Если есть необходимость устанавливать ограждения из профнастила или металла, тогда целесообразно использовать трубы 89 миллиметрового диаметра. А d=108 мм нужен для тяжелых нагрузок. Такие трубы могут выдерживать даже беседки или теплицы.

Чтобы точно знать, какой длины нужны опоры, следует предварительно погрузить ее в землю. В среднем завинчивание осуществляется примерно на полтора метра, но встречается грунт, который требует опору длиннее.

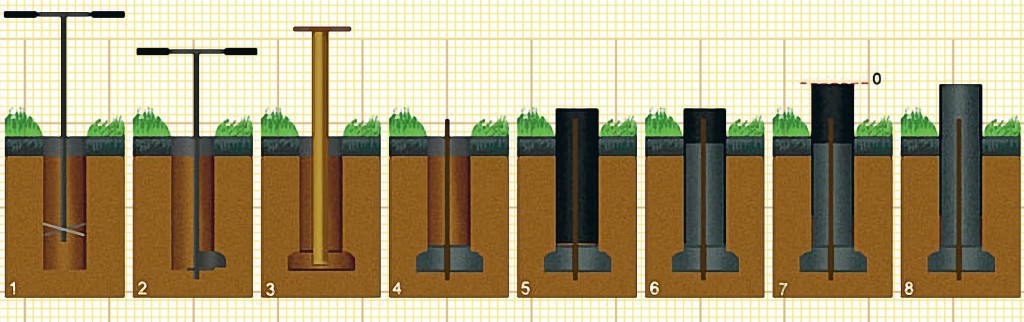

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

  1. Земляные работы.

  2. Установка асбестоцементных труб и укладка в них арматуры.

  3. Заливка бетона.

  4. Устройство ростверка.

  5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

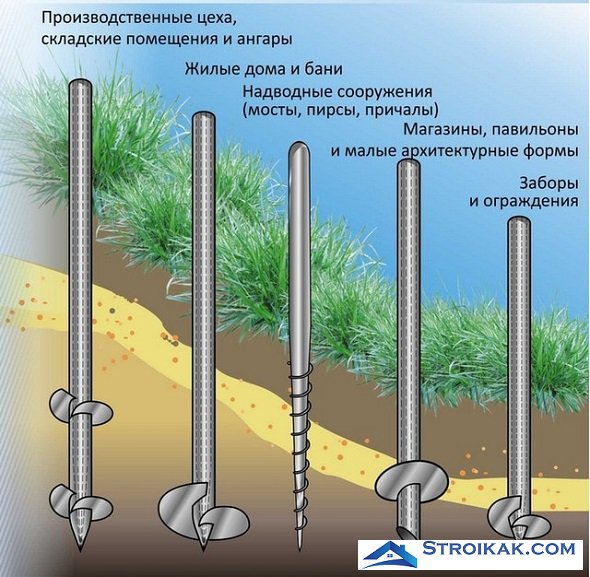

Разновидности винтовых свай для разных грунтов

Виды винтовых свай для разных типов грунта

Выбирая столбы для забора на новом неисследованном участке, нужно пригласить проектную фирму и сделать геологический разрез грунта. Если есть определенные навыки, то можно установить забор на винтовых сваях своими руками. На этом разрезе будет подробно видно, какие грунты и на каком уровне залегают в выбранном под стройку пласте почвы. Как только вам станет известно, на каких грунтах вы будете строить, можете отталкиваться от этих данных и выбирать сваи:

  • стандартные – подходят для простых грунтов, это столбы с широкими лопастями;
  • средние лопасти стержней – для участков с близкой к поверхности водной линии, не разрыхляют сильно землю;
  • сваи под вечномерзлые грунты – при их установке исключается риск перекоса, лопасти крупные в данном случае.

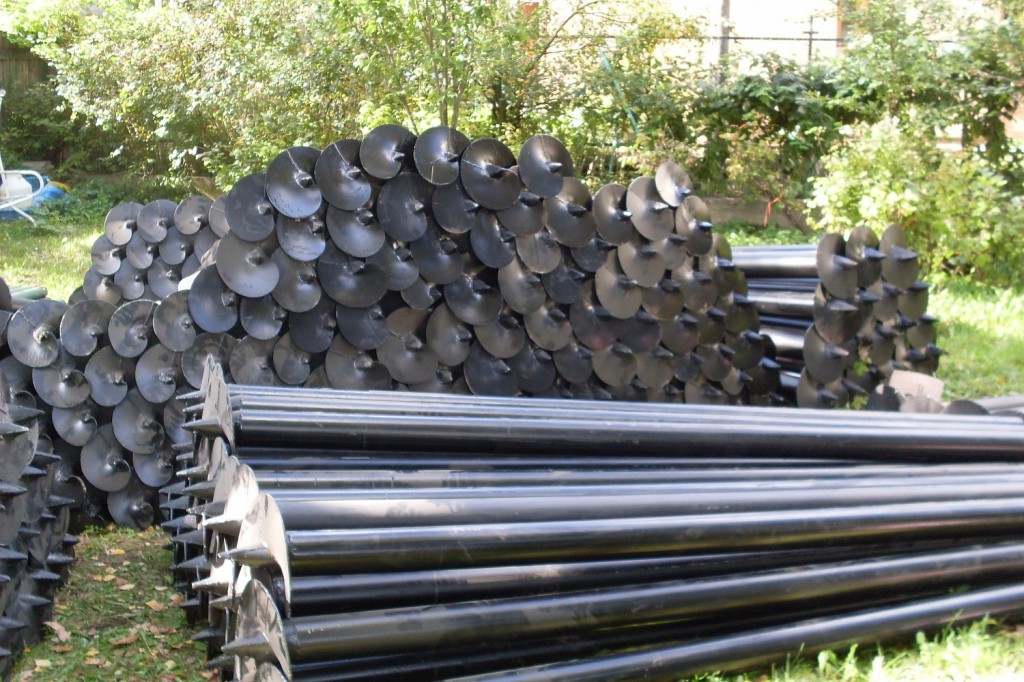

В продажах имеются несколько видов свай:

  1. Сварные. Сварной винтовой стержень представляет собой металлическую трубу с винтовым наконечником. Служит она для вхождения в грунт, не нарушая и не разрыхляя при этом всю поверхность почвы.
  2. Литые столбы с наконечниками.
  3. Литые сваи с оцинкованным наконечником.
Разновидности винтовых свай для разных грунтов

Второй и третий виды стержней предназначены для более массивных возведённых конструкций.

Для возведения заборов применять проще всего будет сварные винтовые сваи, так как один стержень вполне пригоден выдержать давление до 5 тонн и прослужить в качестве опорной конструкции как для установки забора, так и для опоры железобетонной плиты.

Главными достоинствами винтовых свай являются:

  1. Надёжность и прочность готовых конструкций, сроки эксплуатации которых даже при самых сильных нагрузках составляют не меньше 100 лет, а при обрабатывании защитным составом достигают 150 лет и даже больше.
  2. Высокая прочность устойчивости при проседании почвы. При самой высокой степени проседания грунта забору не страшны перекосы.
  3. Технологическая универсальность: при правильных монтажных работах сваи никогда не потеряют свою прочность и долговечность.
  4. Использование и установка в любой сезон и при разных климатических условиях, независимо от вида почвы.

Внимание! Выбор винтовых свай должен пасть на стержни, которые бы идеально подошли для любого рельефа. Необходимо изучить их технологию и область применения. Обратить внимание стоит на угол закручивания лопасти и на сварочные стыки. Если имеются хоть малейшие дефекты, следует отложить товар. Выбирать необходимо материал, изготовленный из оцинкованного железа или же сваи, окрашенные специальным составом. Стоит учесть, что качественные и надёжные сваи будут правильно размещены в грунте, если на них правильно установлены ровные лопасти.

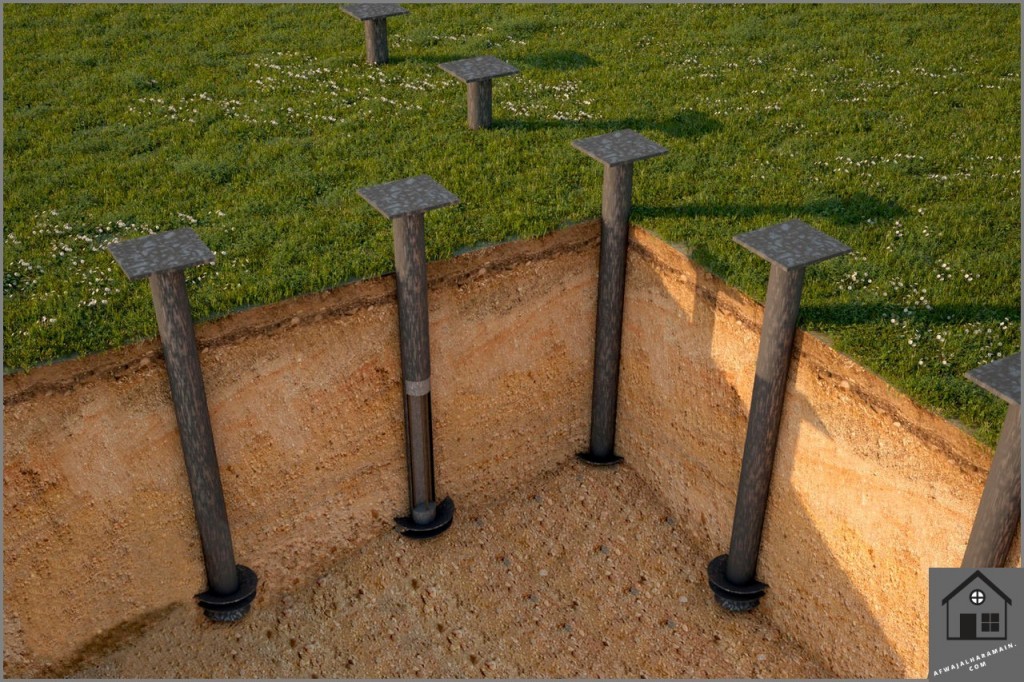

Для каких грунтов пригоден фундамент на винтовых сваях

Для строительства свайного основания обязательно проведение инженерно-геологических изысканий. Они должны проводится для любого строительства, но в случае установки опор особенно важны. Путем извлечения кернов грунта и последующего анализа их в лабораторных условиях получается набор данных, которые важны для последующей разработки проекта.

Геологи могут дать точную информацию о глубине залегания грунтовых вод, а также характеристики этих вод – это важно для оценки негативного воздействия химических элементов на опоры.

Какие грунты подходят для винтовых свай

Для каких грунтов пригоден фундамент на винтовых сваях

Свайное основание подходит для любого типа грунтов, что делает их «лидером» в сравнении с ленточными и монолитными аналогами. Строительство винтовых опор позволяет выйти на любую глубину, на которой, по данным геологических работ, залегает слой грунта, имеющий необходимую несущую способность.

При разработке проекта оценивается экономическая составляющая реализации строительства, которая определяет переход к производству работ.

Конечное решение на какую глубину закручивать винтовые сваи определяет архитектор проекта, который должен располагать детальной картиной подстилающих грунтов и характеристиками будущего строения.

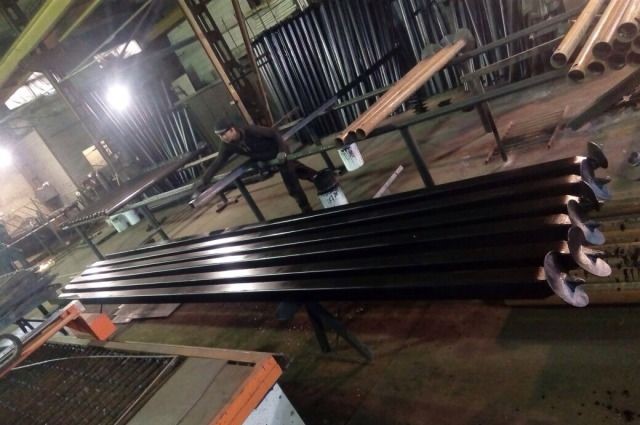

Материалы для изготовления свайных опор

Деревянные забивные сваи

Деревянные – забивные сваи с низкой влагостойкостью, а металлические изделия имеют более низкие показатели несущей способности.

Изготавливаются такие элементы из стальных труб, швеллера и т.д.

Основное их преимущество – малый вес в сравнении с другими.

Материалы для изготовления свайных опор

Такие опоры можно забивать достаточно глубоко, наращивая поэтапно их длину.

Железобетонные – сваи с квадратным сечением, имеют заостренный конец со стальным башмаком.

Для малоэтажных зданий применяют микросваи  длиной до трех метров.

Особенности основания в отличие от плитного фундамента

Плитный фундамент больше подходит для сложных почв (просадочных, пучинистых). Его применение для обычных условий нецелесообразно. К тому же он сложен в монтаже, и имеет несколько нюансов, которые обязательно нужно учесть.

Одним из них является то, что глубина траншеи должна быть оптимальной, иначе это плохо отразится на фундаменте. Также, кроме основных, требуется много вспомогательных материалов. При этом стоимость такого фундамента несравнимо больше, чем если используются винтовые сваи, которые в данном «противостоянии» имеют явное преимущество.

Особенности основания в отличие от плитного фундамента

Заборы с использованием забивных свай

Преимущества:

  • Морозостойкость, неограниченное количество циклов оттаивания и замерзания.
  • Быстрота монтажа свай.
  • Долговечность. Срок жизни стальной забивной сваи практически неограничен.
  • Прочность, устойчивость к нагрузкам.
  • Влагостойкость (при погружении ниже уровня подземных вод).

Недостатки:

  • Ударная вибрация при погружении.
  • Высокий уровень шума.
  • Погружение требует тяжелой техники.
  • Нельзя использовать в местах плотной застройки.

Ориентировочная стоимость одной забивной стальной сваи 7,6 см 2 метра длиной – от 1500 рублей без погружения.
