Как сделать шкаф под духовку своими руками дома?

Привет, уважаемый читатель! Если Вы сейчас раздумываете над конструкцией тумбы под духовой шкаф, то дочитайте статью до конца и Вы узнаете почти все возможные варианты. Подробно расскажу о плюсах и минусах каждой версии.

Принципы наполнения

Несмотря на то, что не существует единых стандартов при организации внутреннего наполнения шкафа, перед созданием проекта эксперты рекомендуют в первую очередь принимать во внимание три основополагающих фактора:

  • местоположение;
  • индивидуальные предпочтения;
  • доступная площадь.

Как уже было упомянуто, непосредственно на особенности внутреннего наполнения конструкции, в первую очередь оказывает влияние расположение, поскольку именно назначение помещения определяет характер хранимых вещей. Например, внутри шкафа-купе в прихожей будет располагаться верхняя одежда и обувь, в спальне – постельное белье и домашние вещи, в детской – игрушки и учебные принадлежности.

Стоит обращать внимание на личные предпочтения пользователей: наличие хобби (рисование, шитье…), специфические вещи в гардеробе, большое количество косметики, ювелирных украшений, коллекции часов, ремней, галстуков и прочих аксессуаров требует создания отдельных функциональных зон и внесения в конструкцию соответствующих элементов.

Свободная площадь является еще одним важным параметром, поскольку напрямую влияет на размер корпуса и основные конструктивные характеристики сооружения, что в свою очередь предопределяет возможность/невозможность применения некоторых функциональных элементов. Например, при глубине шкафа 300 мм с учетом толщины раздвижной системы, полезная глубина составит чуть более 200 мм, что делает бессмысленным установку продольных штанг.

С чего начать обустройство помещения

Итак, вы приняли решение приобрести встраиваемую технику, и, соответственно, мебель. Для этого необходимо тщательно, до мельчайших деталей, продумать оптимальное расположение встроенного бытового оборудования.

Вы должны помнить о том, что не нужно вначале покупать понравившуюся мебель, а затем выбирать бытовые приборы. Не всегда к понравившемуся гарнитуру можно подобрать необходимую технику. Заниматься выбором и мебели, и оборудования нужно одновременно, рассматривая при этом разнообразные варианты.

На современной кухне находится большое количество бытовой техники, которую каждая хозяйка стремится разместить максимально практично, удобно и гармонично. Вначале нужно определиться со стилем и дизайном помещения. Вы значительно быстрее остановите свой выбор на необходимой бытовой технике, подобрав нужную тематику оформления кухни.

Перед покупкой мебели вам необходимо определиться с основными вариантами подбора. Существует два основных пути приобретения гарнитура для встраиваемой техники:

  • первый путь является наиболее распространенным и заключается в подборе отдельных модулей кухонной мебели. Из таких частей вы самостоятельно составляете комплект, исходя из размеров, формы и конфигурации помещения.
  • второй путь – вы приобретаете полностью укомплектованный кухонный гарнитур необходимых размеров или заказываете производителю элементы мебели нестандартных размеров и формы.

На сегодня существует множество компаний, которые предлагают встраиваемую технику и мебельные комплекты. Обратившись в такую фирму, вы с легкостью подберете подходящее сочетание мебели и бытовых приборов.

Схема и чертежи угловой кухни

Различных кухонь на любой вкус сегодня можно найти множество, и готовых, и сделанных на заказ точно по размерам и чертежам угловой кухни, даже с учетом всевозможных труб и расположения кранов и подоконников. Тем не менее зачастую хочется сделать что-то своими руками. Ну, разве что фасадные панели заказать, хотя и их тоже можно сделать самим.

Угловые кухни на сегодняшний день довольно актуальны, так как они наиболее удобны и экономичны.

Самое главное — определить, какая нужна кухня, а также расположение шкафов и столов, количество полок и ящиков. Иными словами, прежде всего нужна схема расположения элементов и их размеры.

Кухня в первую очередь должна быть эргономичной, т.е. удобной для работы хозяйки. Для этого основную рабочую поверхность нужно расположить между раковиной и плитой.

Кроме того, чтобы холодильник служил долго и функционировал без перебоев, его нельзя ставить рядом с плитой. Эти требования оставляют мало простора для фантазии в маленькой кухне.

Угловой шкаф — следствие необходимости использовать каждый сантиметр пространства.

В больших кухнях простора для фантазии больше, но и в них часто используют угловые конструкции.

Только вызвано это уже не теснотой, а чисто эстетическими причинами: кухонная мебель, занимающая две стены и объединенная угловой секцией, смотрится как единое целое, создавая специфический, но очень симпатичный интерьер.

Пример чертежа угловой кухни.

Определившись с расстановкой основных элементов кухонного уголка, переходим к частностям. Будем ли мы делать кухонную технику встроенной или обычной? Обычно ради экономии места делают встроенную плиту и мойку.

Как угловые конструкции, встроенная техника хороша и для тесной кухни, и для просторных помещений, поэтому встроенные раковина, жарочный шкаф нередки в любых квартирах.

Если хозяин примет решение использовать обычную плиту, секция под вытяжкой будет отсутствовать: для плиты, как для вытяжки, просто следует оставить место.

Не всегда вытяжка бывает с трубой. Иногда в ней используют фильтры. Тогда воздух, попадая в вытяжку, очищается фильтрами и поступает обратно в кухню уже очищенный.

В этом случае пространство над вытяжкой тоже можно занять шкафчик или можно, как вариант, закрыть трубу дверцей, поскольку труба зачастую выглядит не слишком эстетично.

Под двумя узкими шкафчиками на правом крыле, повешенными выше остальных, можно поместить вытяжку и холодильник.

В маленькой кухне один край гарнитура примыкает к стене, а другой — к холодильнику. Поэтому целесообразно крайние элементы сделать с прямыми стенками. Совсем другое дело — в большой кухне.

Если с правой стороны у нас будет стоять холодильник под высоким шкафчиком (кстати, такой же можно сделать и для маленького гарнитура), то слева предполагается пустое пространство, мимо которого все будут ходить.

Поэтому в этом месте лучше сделать закругленный угол и оставить открытые полки, на которые можно поставить вазу с фруктами или цветами, игрушку, красивую чашку и т.п.

В большом гарнитуре проектировщик забыл важную вещь, которая есть на маленьком, это подсветка. Точечные светильники над местом работы добавляют света, делают помещение более комфортным.

Размеры кухонного гарнитура

Оптимальные высоты всех модулей кухонного гарнитура.

Стандартные размеры кухонных рабочих столов: высота 70-90 см, длина 80 см, ширина 60-70 см. Расстояние между столами и навесными шкафами 50-70 см, высота навесных шкафов 60-90 см, ширина 30-40 см, длина такая, как у стола внизу.

Чтобы определить размеры точнее, хозяйка должна представить, как она будет работать, как доставать ту или иную вещь из шкафа. Иными словами, высота предметов индивидуальна для каждого случая, их каждый должен определить сам для себя.

Длина шкафов и столов зависит от размеров кухни. А вот ширина стола должна совпадать с шириной плиты.

В маленькой кухне часто ставят плиту с габаритами 50х50 см, но есть плиты размером 60х60 см. Если учесть, что сзади у плиты выступает патрубок для газовой трубы, ее нельзя придвинуть к стене ближе чем на 10 см. Следовательно, внешний край плиты отстоит от стены минимум на 60 (для маленькой) или 70 см. Соответствующей ширины должны быть и столы.

Но есть еще одна тонкость. 60 или 70 см — это ширина столешницы, которая, как правило, выступает над краем стола на 3-5 см. Значит, если столешница имеет размеры 80х70 см (при плите 60х60), то сам стол должен иметь длину и ширину максимум 75х65 см. Длина крайнего стола около стены или холодильника определяется целиком размерами кухни.

Чертежи угловой кухни

Формы навесных шкафов могут быть самыми разными. Шкафы двустворчатые, одностворчатые, широкие и узкие, шкафы-витрины (со стеклянными дверцами), угловые с открытыми полками, которые вешают на краю гарнитура, а также шкаф в углу кухни. Размеры этих шкафов, особенно тех, которые находятся на краях, индивидуальны, зависят от размера кухни.

http:

Нас более всего интересует шкаф угловой. Он представляет собой параллелепипед со срезанным углом, на который навешивается дверца. Ширина этой дверцы равна расстоянию между прямыми шкафами, а ширина срезанных сторон равна ширине шкафов. По этим данным можно построить требуемый параллелепипед и определить его полные размеры.

Конструкция шкафа под духовку

Можно рассмотреть две основных разновидности модулей под духовку.

В каждой такой модели может применяться дополнительная вариация. Наибольшей популярностью пользуется духовка с верочной поверхностью. Другим популярным вариантом считается духовка в пенале. Короб под варочной поверхностью может быть изготовлен в нескольких вариантах:

  • С выдвижным ящиком над духовкой.
  • С ящиком под духовкой.

Духовка, расположенная на уровне глаз в специальном пенале, может иметь рабочую поверхность над самим шкафом в пенале без .

Что нужно учесть перед установкой электрического духового шкафа

  • Процесс монтажа этого прибора требует наличия в доме такого инструмента, как аккумуляторный шуруповерт, который позволит закрутить шурупы, предложенные производителями электрической духовки для наилучшей её установки.

Внимание! Все необходимые для встраивания печи шурупы входят в её комплект и покупать их отдельно нет необходимости.

  • Вполне вероятно, что перед установкой духовки вам придётся поставить на кухне дополнительную розетку – ту, в которую будет включаться провод прибора. Следует учесть, что розетка должна располагаться на той стене, что будет находиться за электрическим духовым шкафом. Если розетка в стене уже имеется, но при этом она старого образца, придётся заменить её на новую.
  • Электрический духовой шкаф может быть совместим практически с любой кухонной мебелью, необходимо удостовериться лишь в том, что материалы, из которых она выполнена, способны выдерживать нагревание в пределах 90 градусов, в противном случае вас поджидают неприятности. Это может быть расслоение материалов, из которых изготовлена кухонная мебель, и появление прочих визуальных дефектов на ней, порча продуктов и прочего содержимого шкафов и ящиков, прилегающих к духовке, а также худшее из всего — их возгорание.

Очень важно, чтобы розетка была близко к духовому шкафу

  • Мебельная ниша, в которую будет устанавливаться духовка, должна быть снаружи металлической, а боковые её части должны быть изолированы с помощью стекловаты и проложены листами алюминия. Нижняя панель ниши должна идти строго параллельно уровню пола, а её стенки – перпендикулярно по отношению к полкам.

Установка оборудования

Монтаж любой техники производится в несколько этапов:

  1. Подготовка инструментов.
  2. Подготовка рабочего места.
  3. Установка прибора.
  4. Подключение духовки.

Инструменты. Чтобы встроить духовку в кухонный гарнитур вам понадобятся: крестовая отвертка, дрель, изоляция, малярный нож, вилка, так как она не идет в комплекте к оборудованию.

Что касается подготовки рабочего места, то нужно заблаговременно продумать, где будет устанавливаться духовка. Мы привыкли к традиционной установке прибора, когда под варочной панелью находится духовой шкаф.  Как установить по-другому, спросите вы? Нужно ломать свои стереотипы и руководствоваться не общепринятыми правилами, а опираться на расположение мебели и удобство использования приборов. Исходя из этого, многие устанавливают духовой шкаф выше уровня столешницы. В итоге, ваша кухня будет соответствовать новому веянию моды, вам будет легче следить за приготовлением блюд, это облегчит уход за устройством.

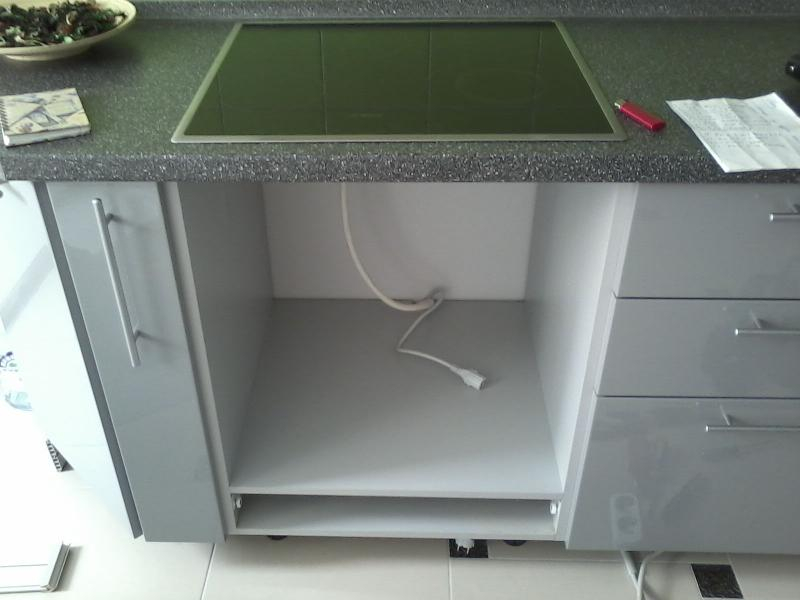

Определившись с местом, нужно позаботиться о подходящем размере ниши в кухонной мебели. Для этого совсем необязательно сначала приобретать встраиваемый духовой шкаф. Благодаря стандартным размерам духовок их с легкостью можно будет вмонтировать в уже имеющийся кухонный гарнитур. Главное, чтобы ниша была выставлена по уровню. Наличие даже небольшого перекоса может привести к поломке электроники и неправильному распределению тепла (в случае с газовой духовкой).

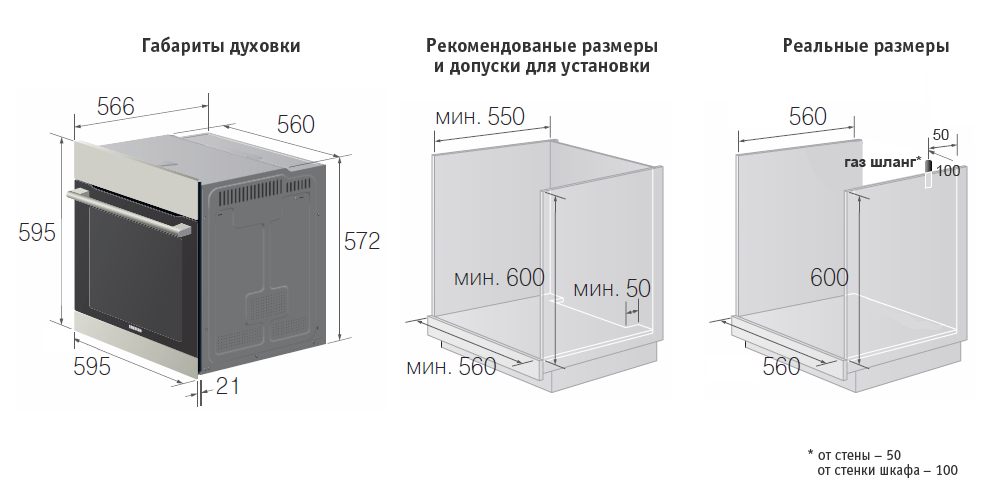

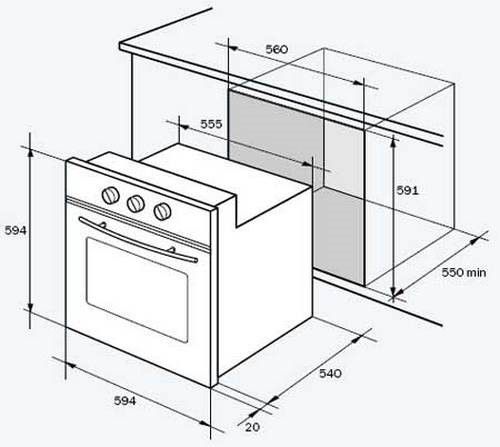

Замеры духового шкафа под нишу

Установка. Между установленным духовым шкафом и нишей, для предупреждения перегрева мебели, что может привести к пожару, должны быть зазоры. Они обеспечат вентиляцию воздуха. Сзади устройства нужно сделать зазор в 5 мм, по бокам – 5 мм и снизу – 10 мм.

Чем хороши встраиваемые конструкции в кухне

Выбирая принцип обустройства помещения, необходимо тщательно взвесить все плюсы и минусы разных вариантов мебели и техники, а также схем ее расположения. Это касается и выбора типа духового шкафа. Качество работы духовки не зависит от того, встроена она или представляет собой отдельно стоящий агрегат, оба вида имеют право на существование.

Газовый духовой шкаф

Однако встраивание духового шкафа в гарнитур обладает несомненными положительными чертами.

  1. Появляется возможность сэкономить полезную площадь.
  2. Внешний вид гарнитура с встроенной техникой несравним с обстановкой, состоящей из отдельных модулей, такие кухни выглядят современно, элегантно и эстетично.
  3. Для хозяек грамотно организуется зона рабочего треугольника, обеспечивающая удобство процесса приготовления пищи и последующей уборки.
  4. Создание единой рабочей поверхности, не имеющей щелей, помогает избавиться от лишней грязи и упростить процесс уборки.
  5. Духовку и варочную панель можно фиксировать на различных, удобных для эксплуатации, уровнях.
  6. Во встраиваемых модулях появляется возможность совмещать установку техники, причем разнообразной, с различными системами хранения.

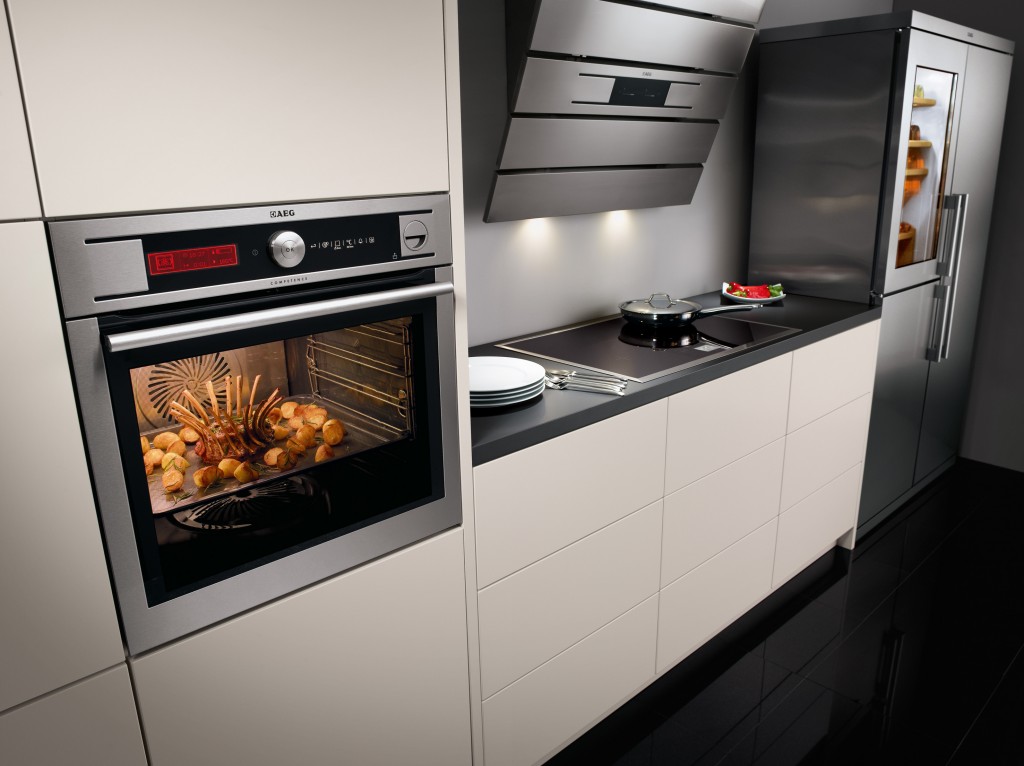

Встроенный духовой шкаф

У использования встраиваемых конструкций также можно отметить и некоторые недостатки, для некоторых представляющиеся весьма серьезными.

  1. Важный момент — стоимость комплектов такой мебели значительно выше, чем традиционных вариантов гарнитуров.
  2. Работы по монтажу и демонтажу техники, встраиваемой в мебельные модули, достаточно трудоемки. Поэтому при желании провести перестановку или заменить вышедший из строя прибор могут возникнуть проблемы.

Типы конструкций, особенности

Различают несколько типов конструкции шкафов-купе:

  • Прямые

Прямые модели считаются классическими. Это универсальный вариант, который выбирает большинство заказчиков. Прямая модель представляет собой прямоугольный шкаф с раздвижными дверями. Такой шкаф легко вписать в любой интерьер. Он может быть практически не заметным, сливаться со стеной или другими элементами обстановки. Прямая модель может быть корпусной или встроенной.

  • Угловые

Преимущество данного типа шкафа-купе заключается в том, что рационально используется небольшое пространство, куда сложно поставить какой-либо другой предмет. Такая модель изготавливается по индивидуальному заказу, так как сложная форма требует точных расчетов.  Угловой шкаф-купе может иметь Г-образный вид, треугольный или трапецевидный.

  • Радиусные

Этот тип шкафов-купе отличается оригинальной формой и большими возможностями для дизайнерских решений. Он может быть круглым, ассиметричным, вогнутым, выгнутым или вогнуто-выгнутым.

Шаг пятый. Разновидности очищения духовок.

На сегодняшний день существует паровой (гидролизный), пиролитический, каталитический методы очистки поверхности печи.

Метод гидролизной очистки

Если вы не большой любитель готовить и хотите использовать духовку раз в неделю, гидролизный или паровой — это самый простой способ ее очистки. Никаких дополнительных кнопок на панели управления и значительных вложений не требуется. Суть его заключается в том, что воду заливают в противень и помещают в духовку при высоких температурах 70-90 ° С. Испаряющаяся вода, размягчает жир на стенках духовки паром, после чего удаляется с поверхности обычным механическим способом с помощью губки. Конечно, это не идеальный способ, и вы не можете удалить весь жир, но и на цене это тоже не отразится.

Каталитический метод очистки

Метод каталитической очистки поверхности используется в большинстве печей среднего ценового сегмента. Внутренние стенки печи, чаще всего только задняя стенка, покрыты специальной эмалью, содержащей катализатор, который при приготовлении пищи при повышенных температурах расщепляет жир на воду и углерод. После приготовления блюда и охлаждения духовки все, что вам нужно сделать, это очистить духовку от сажи влажной губкой. Недостатком этой поверхности является короткий срок службы, 5-7 лет, и свойства теряются при активном использовании духовки.

Пиролитическая очистка

И победителем затрат труда на очистку духовки является пиролитический метод. Он реализован в печах премиум-класса и является наиболее эффективным. При включении духовка нагревается до 500 °C, при такой высокой температуре жир сгорает. Далее просто протрите стенки от сажи влажной тряпкой или губкой. Печи с такой системой самоочистки потребляют больше энергии, но это не мешает им быть очень популярными среди потребителей.

Теперь, когда мы определились со всеми важными компонентами выбора духовки, пришло время перейти к функциональности. Современные духовки — это многофункциональные устройства, и от того чем производитель начинил своё творение, настолько вы сможете реализовать свой творческий кулинарный потенциал.

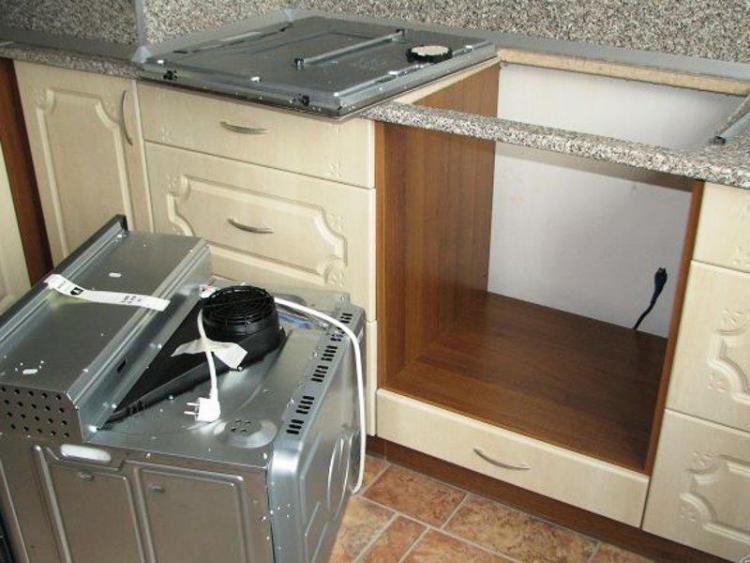

Подключение духового шкафа после установки своими руками: инструкция, рекомендации и видео

Когда монтируется новая кухонная мебель, всю встраиваемую технику устанавливают сами мебельщики. Но как поступать, если монтаж духовки требуется выполнить в давно установленный гарнитур. Можно ли самостоятельно осилить такую работу? Давайте проясним ситуацию, как следует правильно монтировать, а затем подключать духовку, учитывая все возникающие проблемы и нюансы этих процессов.

Любая духовка устанавливается чрезвычайно просто — когда при изготовлении мебели скрупулезно соблюдены необходимые размеры ниши в шкафу, процесс не продлится дольше получаса у специалиста. А вот человеку, никогда ранее не занимавшемуся такой деятельностью, придется потрудиться несколько дольше.

Разберем ситуацию подробно. Все действия выполняются поэтапно:

  1. Духовка вставляется внутрь ниши шкафа;
  2. Чтобы исключить ее перемещение внутри, 4 мебельными саморезами фиксируется корпус;
  3. Подсоединяется к газовой системе либо внутридомовой электрической сети.

Многих самостоятельное устройство газовой установки отпугивает из-за необходимости подключаться к газопроводу. Однако следует знать, что все приборы, расположенные за отсекающим краном, к газовым службам не относятся, поэтому подсоединять новые устройства разрешено самостоятельно.

Чтобы правильно выполнить подключение, необходимо придерживаться следующей инструкции:

  1. Отсоединить от отсекающего крана плиту и непосредственно на патрубок навинтить качественный тройник. Не забывайте использовать в этом процессе паклю, которую следует смазать краской. Туго затягивайте новый тройник, но без излишнего усердия.
  2. Оборудовать получившиеся ответвления тройника отдельными кранами с желтыми ручками.
  3. Проверить герметичность всех стыков после установки перечисленных элементов. Для этого требуется открыть центральный кран, а затем промазать все стыки водой, разведя в ней предварительно мыло. При наличии утечки газа будут заметны пузыри — тогда придется все снова переделать.
  4. Подключать новую духовку, если пузыри не образуются. Прибор с соответствующим краном нужно соединить гибкой подводкой. В гайку шланга необходимо вложить прокладку, смазав ее солидолом, и прикрутить к штуцеру крана.

Когда шланг присоединен, проверена его герметичность мыльной водой, можно монтировать духовку в нишу, а затем проверять, как она функционирует. Не забывайте, что большинство устройств нужно подключать к электричеству, поскольку у них имеется подсветка, датчики контроля утечки газа и иные функции.

При монтаже электрической духовки отсутствуют газовые шланги, однако не следует сильно расслабляться, поскольку никто не отменял правил безопасности.

Неправильное подсоединение способно доставить множество проблем хозяевам, наиболее существенной из которых станет замыкание, способное вызвать возгорание.

Непременно все нужно делать правильно — неуклонно соблюдать такие бесхитростные рекомендации:

  1. Духовка — мощный потребитель тока, для нее придется проложить отдельную линию провода, имеющего сечение 2,5 мм2. Не подлежит сомнению, что провод не должен иметь скруток, как бы они не были спаяны качественно.
  2. Электрическая ветка к духовке должна быть оборудована собственным автоматическим выключателем, причем его мощность требуется определить, учитывая потребляемый агрегатом ток. Обычно достаточно 16 ампер, но когда одновременно на линии будет соседствовать варочная панель, следует автомат устанавливать более мощный.
  3. Непременное условие — наличие заземления. Только оно обеспечивает безопасную эксплуатацию присоединяемого оборудования. Для частного строения это несложно, а вот жителям квартир бывает сложнее действовать — старые постройки вообще не оснащены заземлением. Придется его организовать самостоятельно. Необходимо провести к общему для подъезда щитку дополнительную жилу кабеля и прикрутить ее там к металлическому элементу корпуса.

После организации электропроводки дальнейшие действия ничем не будут отличаться от тех, которые мы описывали для монтажа газовой духовки. Единственное, что придется дополнительно выполнить — оборудовать провод приобретенной духовки качественной вилкой. Кабель агрегата имеет внутри три жилы.

Найдите среди них одну, имеющую зеленовато-желтую окраску — это заземление. Его требуется подсоединить в вилке к заземляющей центральной клемме. А вот остальные провода можно прикручивать произвольно к иным клеммам вилки.

Контакты требуется сильно обжимать, иначе будет греться изоляция — так недолго дождаться короткого замыкания.

Финишный пункт любой установки — заключительная проверка работоспособности смонтированной духовки.

Достаточно включить ее по инструкции, убедиться в функционировании индикации, проверить нагрев, а затем включить на всю мощность. Задайте на термометре режим 150°, при котором будет выжжена вся заводская смазка, имеющаяся внутри духовки. Вполне вероятно при этом процессе наличие дыма — это не должно вас испугать. После выгорания смазки духовкой можно начинать пользоваться полноценно.

Чтобы убедиться в том, что смонтировать самостоятельно духовой шкаф элементарно просто, стоит посмотреть видео. Эксперт подробно демонстрирует, как происходит монтаж в кухонный гарнитур электрической духовки.

Единственное, что необходимо добавить в заключение, что если отсутствует полная уверенность в собственных силах, лучше не приступать к монтажу. Хотя все и кажется довольно простым, но допустить ошибку легко, что в результате приведет к повторной установке.

КАК ВЫБРАТЬ ВЫТЯЖКУ

Здесь стоит начать немного с другого вопроса: а нужна она Вам вообще?

Вариант 1 – кухня идёт отдельной комнатой, её площадь около 10 квадратов, готовите относительно редко, в квартире 1-2 человека. Скорее всего вытяжка не пригодится.

Но если Вы часто готовите или любите покурить на кухне, то вытяжка необходима!

Вариант 2 – ситуация, противоположная варианту 1, кухня-гостиная, квартира-студия, газовая плита. Установка вытяжки актуальна.

А вот на маленькой площади вытяжка будет нужна в любом случае.

ЧТО НУЖНО УЧИТЫВАТЬ ПРИ ВЫБОРЕ ВЫТЯЖКИ:

  • Габариты устройства;
  • Площадь комнаты – чем больше, тем мощнее вытяжка;

Как видите, здесь всё просто.

Виды конструкций кухонных шкафов под встраиваемые духовки

Для встраивания техники используют два вида мебели:

  • напольные тумбы;
  • шкафы-пеналы.

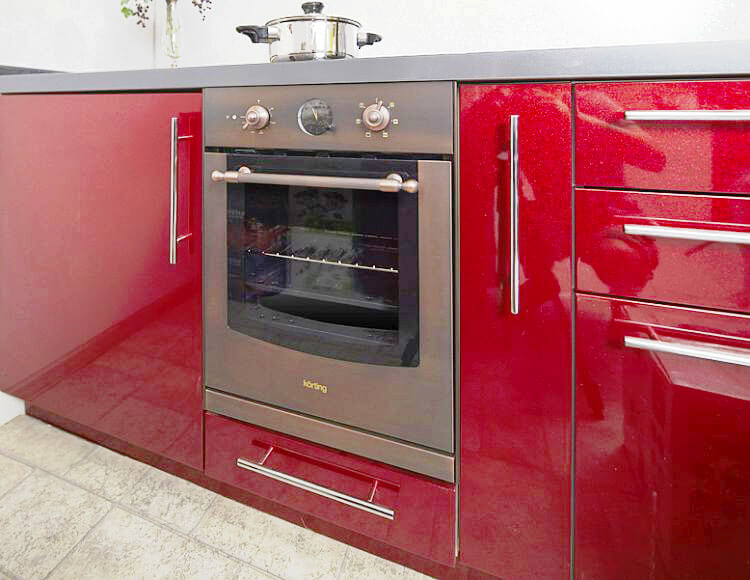

Тумба под встроенный духовой шкаф позволяет размещать его на высоте не более, чем 20 см. от пола. Для большинства хозяек это привычный вариант.

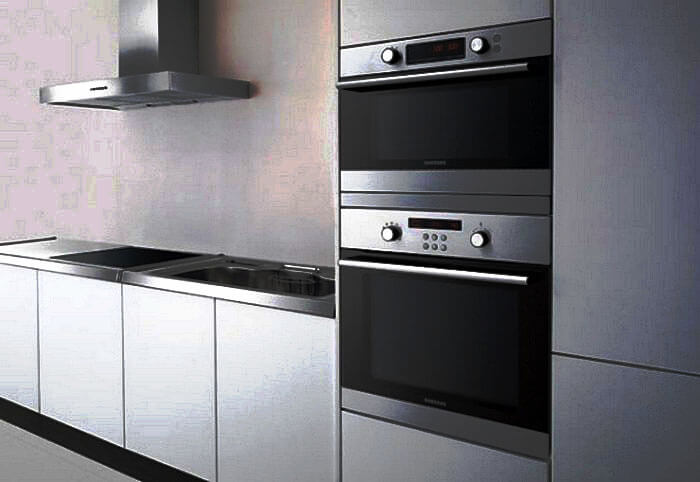

Пенал под духовку предполагает размещение техники на одной из его полок и обладает следующими преимуществами:

  • позволяет установить духовку на оптимальной высоте;
  • дает возможность сделать ее недоступной для маленьких детей;
  • идеально подходит для людей, которым тяжело наклоняться.

Пеналы не подходят для тесных кухонь – там они смотрятся слишком громоздко. В этом случае лучше выбрать напольный шкаф повыше.

В зависимости от формы мебель для духовки может быть:

  • прямой – в виде прямоугольника. Обычно такие конструкции являются частью мебельной композиции гарнитура;
  • угловой – выполняются в виде треугольников либо трапеций и позволяют устанавливать технику в углу.

Особое внимание следует уделить материалу, из которого изготовлен шкаф. Он должен не только выдерживать внушительный вес техники, но и быть термоустойчивым и безопасным для человека.

Для изготовления конструкций под духовку используют:

  • ДСП – стоит недорого и не отличается высокими эксплуатационными свойствами;
  • МДФ – это материал более высокого качества. Мебель из него получается долговечной и не деформируется под воздействием пара;
  • натуральное дерево – материал, требующий особого ухода. Он используется для производства тумб под духовку в редких случаях.

Для изготовления задних стенок и гнутых элементов фасада применяются ДВП или фанера.

Сам материал и его покрытия не должны содержать токсичных синтетических веществ: под воздействием тепла они попадают в воздух и могут стать причиной серьезного отравления.

Как встроить духовой шкаф своими руками, чертежи и расчеты

В современных кухнях все чаще можно увидеть встраиваемую бытовую технику. И это неудивительно. Интегрированные в кухонный гарнитур плиты и холодильники, стиральные и посудомоечные машины, микроволновые и УВЧ- печи позволяют сохранить рабочую поверхность, более функционально распорядиться внутренним пространством шкафов. И, конечно же, придают более целостный и гармоничный вид общему дизайну кухни. Как встроить духовой шкаф своими руками? Начинать стоит с правильной планировки кухонного гарнитура.

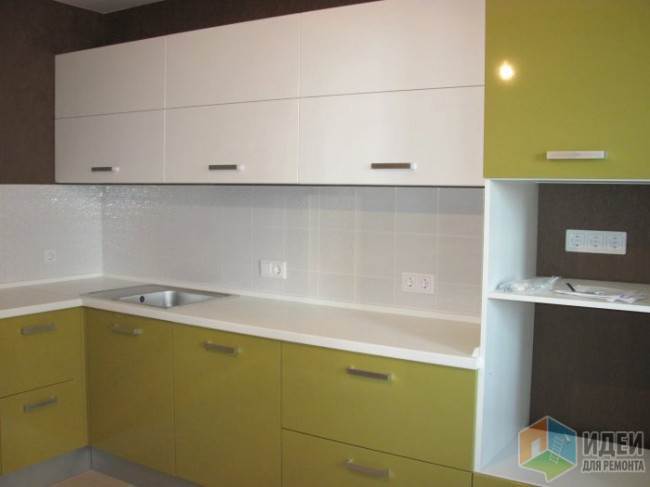

Где должна быть розетка под духовой шкаф и варочную панель

При грамотном подходе в разработке дизайн-проекта кухни расположение отдельностоящей плиты или дуэта «духовой шкаф + варочная поверхность» неразрывно связано с подводом вытяжки к вентиляционной шахте. Поэтому еще на стадии начала ремонта можно четко определить место размещения духовки. И, соответственно, предусмотреть розетки под ее подключение.

Однако тут не все однозначно. Располагать розетку строго за духовкой нельзя. При включенной в нее вилке образуется «мертвая» зона, которая не даст задвинуться духовому шкафу до нужной глубины.

Вариант расположения розетки ниже уровня духового шкафа также не очень удачен. Гораздо удобнее сначала отключить технику, а уже потом вынуть из кухонной тумбы. А не наоборот – при возникшей потребности в отключении от сети начинать выдвигать довольно тяжеловесный агрегат.

Самое оптимальное решение – вынести розетку ниже уровня столешницы в близлежащий шкаф-тумбу. Идеально, если в соседнем столе-тумбе около духового шкафа будут выдвижные ящики. Тогда в самой тумбе можно заднюю стенку не устанавливать вообще. Достаточно вынуть нужный ящик – и доступ к розетке открыт.

Также неплохое решение прикрутить накладную розетку к боковине шкафа с распашными створками. Мешать она внутреннему наполнению тумбы не будет, а пользоваться ею вполне удобно.

Главное чтобы этой тумбой не оказался стол под мойку. Столь близкое соседство с водой, сливом канализации нежелательно.

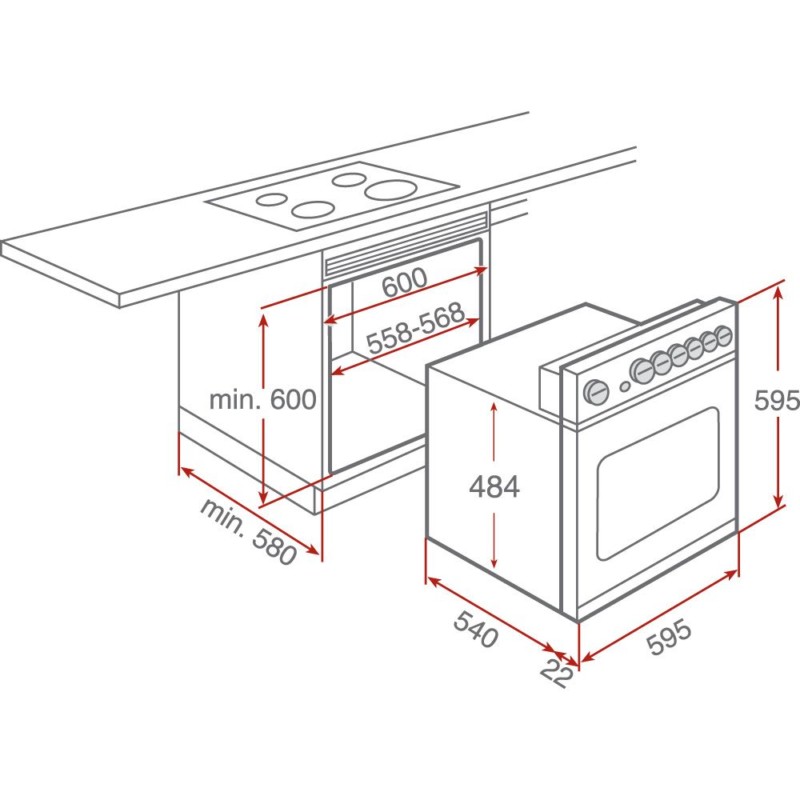

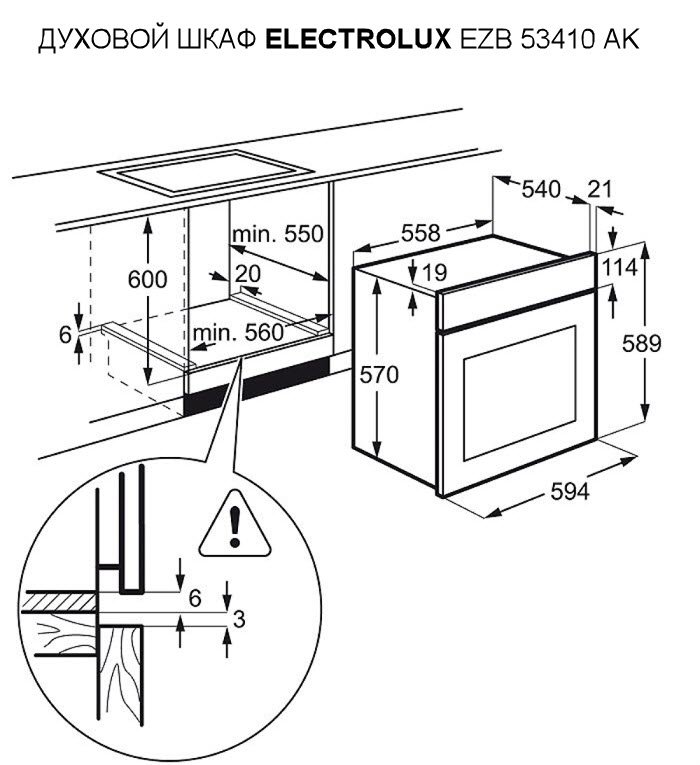

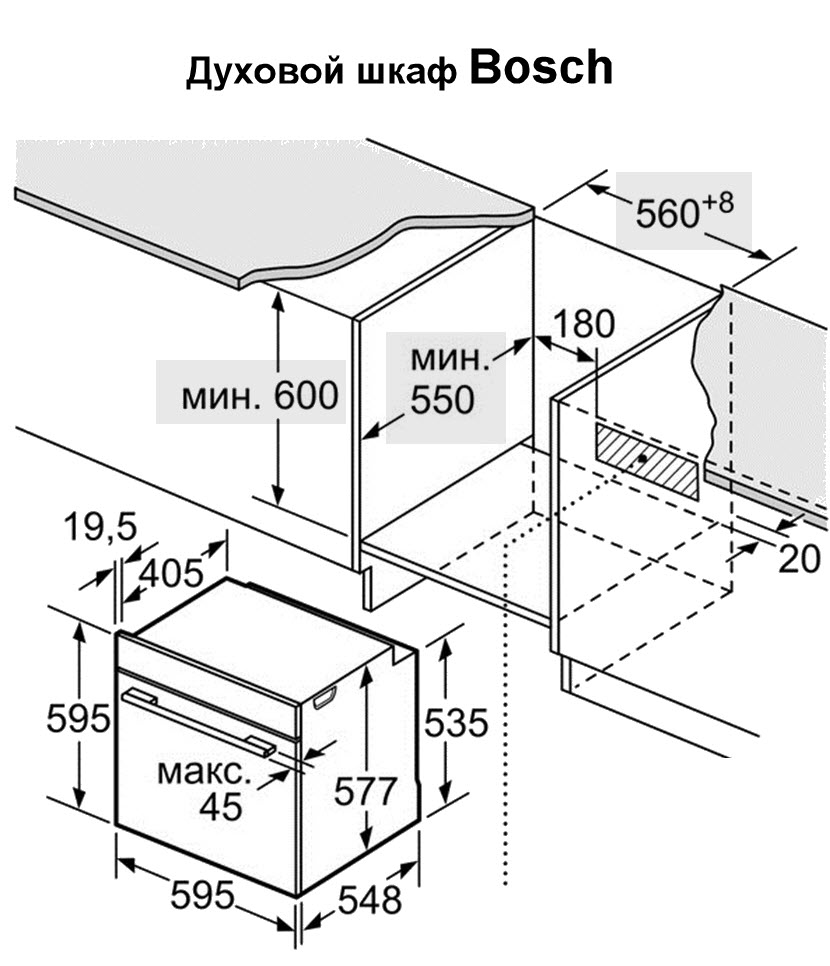

Чертежи как встроить духовой шкаф своими руками

Эта задача не так сложна, как может показаться на первый взгляд. Для облегчения встройки бытовая техника выпускается в определенных стандартных габаритах. Вы всегда можете поменять одну встроенный духовой шкаф на другой, не меняя при этом кухонную мебель.

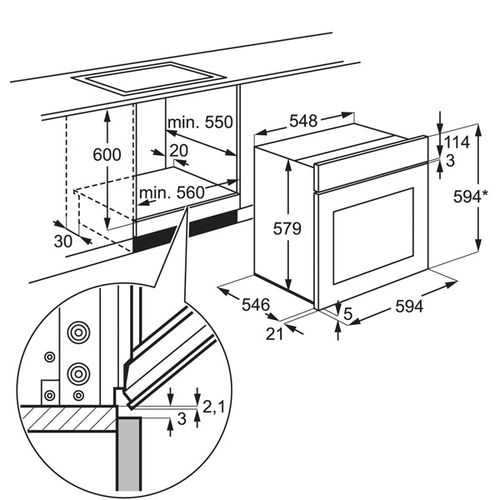

Стандарты тут просты: любой электрический или газовый духовой шкаф встраивается в нишу 600х600 мм. Причем ширина ниши 600 мм с учетом толщины боковых стенок модуля под духовку (по требованиям большинства моделей чистовой размер проема должен быть минимум 560 мм).

Глубина духового шкафа рассчитана на размещение под столешницей стандартной ширины 600 мм. То есть корпус до переднего свеса должен быть 550-560 мм. Встроить духовой шкаф своими руками под зауженную столешницу не получится. А вот под расширенную, в различных дизайнерских вариациях, вполне.

Нюансы могут возникнуть в специфических нестандартных случаях. Поэтому внимательно изучайте инструкцию на этапе приобретения бытовой техники. Для некоторых духовых шкафов требуется предусмотреть в конструкции короба места для вентиляции.

А то и вовсе специальный вырез для циркуляции воздуха в дне шкафа или столешнице.

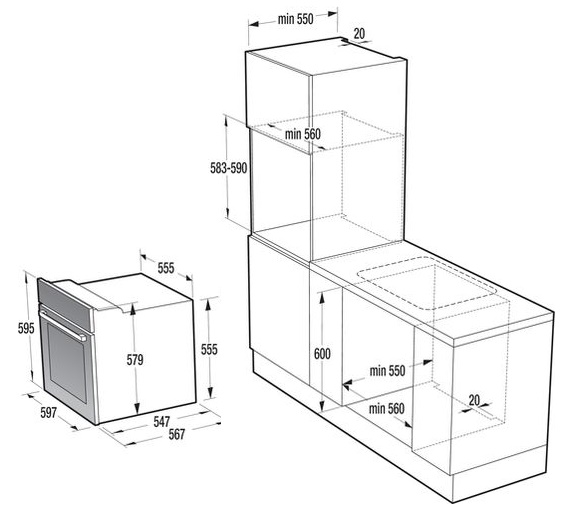

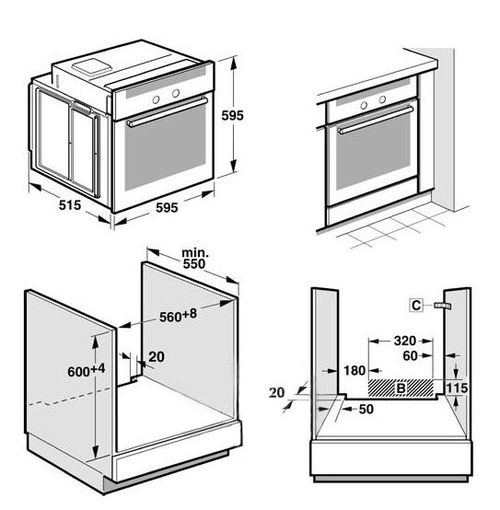

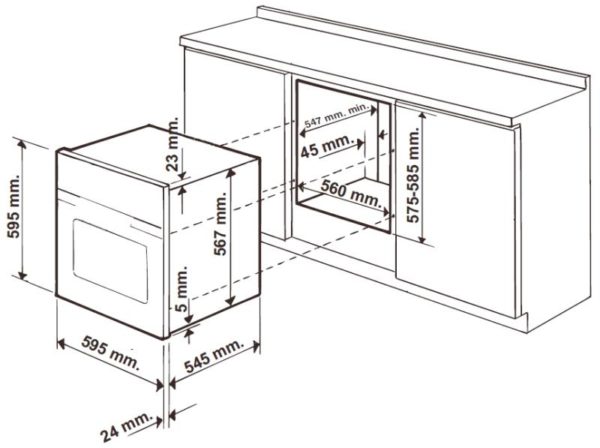

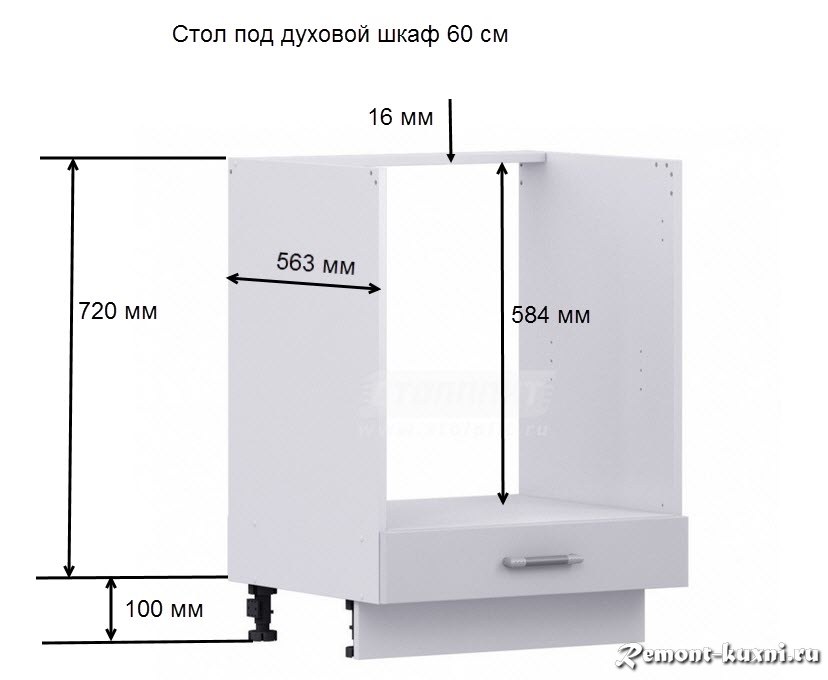

Типовая конструкция шкафа под духовой шкаф представлена на чертеже.

Если стол-тумба «зажимается» между соседними модулями, то нужды в верхней стягивающей планке нет. Многие мебельщики не ставят ее вообще.

Если высота кухонного гарнитура стандартная (840-850 мм при разных толщинах столешницы), то высота самой боковины шкафа под духовку будет 720 мм. Путем простых вычислений (720-600) получаем по низу встройки пространство в 120 мм. Точнее свободным пространством будет (120-32) всего 88 мм, за вычетом толщин дна и полки.

В это пространство обычно встраивают выдвижной ящик с коробом высотой 50-60 мм. Если увеличить высоту нижнего ряда кухни под стать своему росту (про это можно почитать здесь), то выдвижной ящик будет более глубоким и функциональным.

Собственно, по тому же принципу тумба «превращается» в шкаф под встраиваемую духовку. Мы просто увеличиваем по высоте пространство нижнего ящика.

Но тут есть один важный нюанс. Глубину боковин увеличенного по высоте шкафа нужно также увеличивать, чтобы не было видно щели между стеной и корпусом шкафа.

А это значит, циркуляция воздуха возле встроенной таким образом духовки своими руками будет нарушена. Не зря ведь на инструкциях к духовым шкафам на встройку в пенал прилагается отдельный чертеж. В котором видно, что нужно оставить выпил под циркуляцию воздуха.

Как встроить духовой шкаф своими руками, чертежи и расчеты

Поэтому в столешнице, покрывающей такой невысокий шкаф под встроенный духовой шкаф своими руками, следует предусмотреть вырез. Его можно прикрыть вентиляционной решеткой.

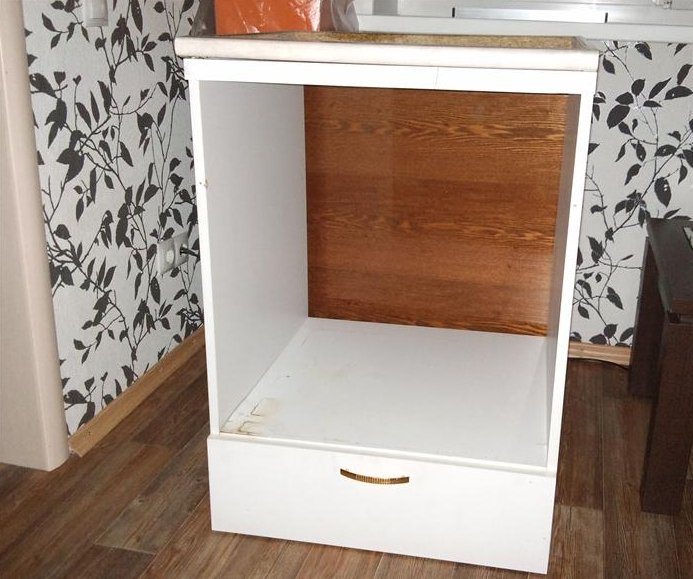

Тумба под духовой шкаф своими руками, чертежи и расчеты

Как встроить духовой шкаф своими руками, чертежи и расчеты

Возьмем для примера расчета тумбового шкафа под встроенную духовку стандартных размеров. Чертеж ее будет выглядеть следующим образом.

При ширине столешницы 600 мм, с учетом свеса спереди и сзади глубина корпуса будет варьироваться в пределах 460-500 мм.

Как встроить духовой шкаф своими руками, чертежи и расчеты

Если решено ставить стягивающую планку по центру модуля, то ее следует опустить примерно на 10 мм относительно боковин. Иначе она помешает врезке варочной поверхности в столешницу над духовым шкафом своими руками.

Если корпус тумбы будет изготавливаться из ЛДСП толщиной 16 мм, то расчет деталей будет выглядеть следующим образом.

Название детали длина ширина кол-во
1 Дно 600 500 1
2 Полка 568 500 1
3 Боковины 704 500 2
4 Задник за ящиками 88 568 1
5 Бок ящика 450 60 2
6 Лоб ящика 510 60 2
1 Дно ящика (ДВП) 540 448 1
2 Фасад ящика (ЛДСП, МДФ, массив) 116 596 1

Иногда от выдвижного ящика в конструкции короба под духовой шкаф отказываются вообще. Он абсолютно не нужен, как место хранения, если кухня большая и ящиков, полок в ней хозяйке вполне хватает. Тогда на проем под духовкой ставят «обманку» (жестко закрепленный фасад).

Правила размещения тумбы под духовку в кухонном гарнитуре

Чтобы шкаф для духовки гармонично вписался в интерьер кухни, был удобен и безопасен в использовании, при его размещении соблюдайте следующие рекомендации:

Правила размещения тумбы под духовку в кухонном гарнитуре
  • следуйте правилу «рабочего треугольника»- пространства, ограниченного тремя точками: духовкой, мойкой и холодильником. Общая сумма его сторон не должна превышать 6 метров;
  • подберите комфортную высоту техники. Оптимальный вариант – от 20 до 80 см. над уровнем пола;
  • нельзя размещать духовой шкаф близко к холодильнику: это может привести к поломке одного из приборов;
  • расстояние между мойкой и духовкой должно составлять е менее 45 см. во избежание коротких замыканий;
  • газовая духовка должна быть расположена не дальше, чем на 1,2 м. от трубы — чем длинее шланг, тем меньше его надежность;

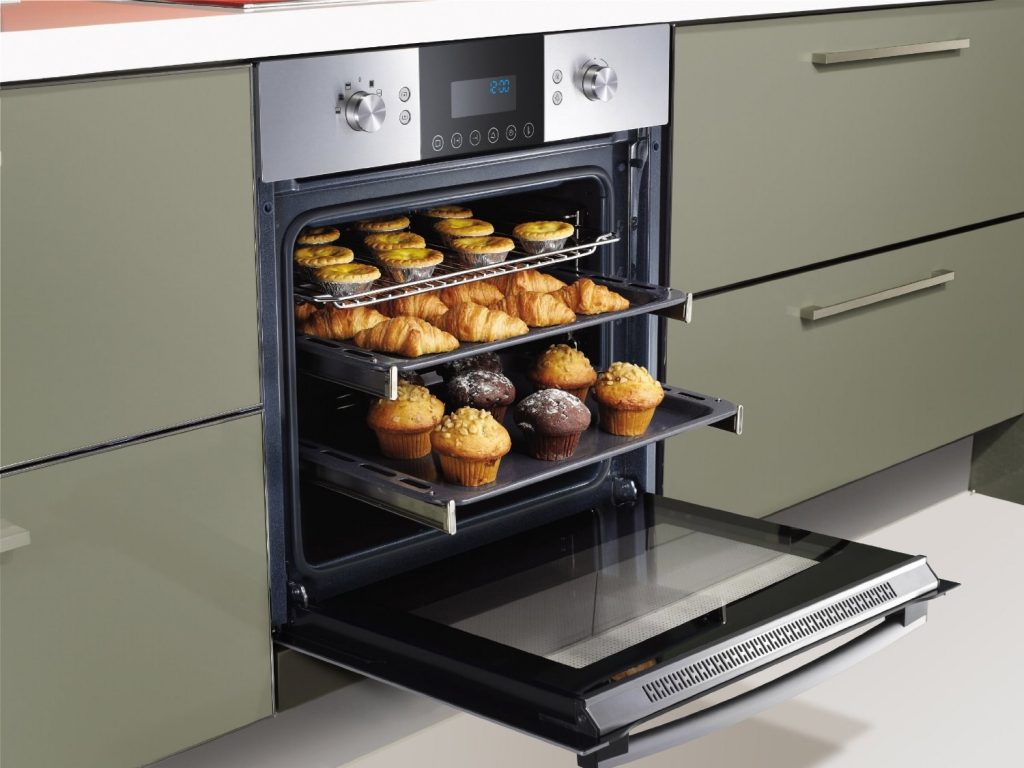

  • продумайте зону открытия. Она должна позволять свободно вытаскивать противень из духового шкафа.

Выводы

Духовые печи – настоящее чудо техники. После того как в мире появились встраиваемые устройства без варочной панели, у людей появилась свобода выбора местонахождения этого устройства. Они компактны, в них больше полезных и интересных функций, которые помогут создавать кулинарные шедевры.

Хотя для таких духовок нужно приобретать специальные кухонные гарнитуры, грамотно разбираясь в этом вопросе, мы сможем не только приобретать удобные и качественные шкафы, но и также создавать их собственными руками, имея базовую сноровку и необходимые материалы.

Совместное интегрирование кухонной мебели и техники дело непростое, особенно при небольших площадях в домах постройки прошлого века. Вошедшая в моду позволяет решить две сложные задачи: сэкономить объем и оформить кухню по собственному вкусу. Производители предлагают большой выбор приборов, что дает возможность создать уникальную комбинацию по стилю, функционалу. Кухонные гарнитуры в продаже могут иметь место для встраиваемой варочной поверхности и отдельный шкаф для духового шкафа или модуль, совмещающий оба элемента. А вот какая бывает индукционная варочная панель и как её подобрать для себя и кухни. можно увидеть

Виды конструкций кухонных шкафов под встраиваемые духовки

Для встраивания техники используют два вида мебели:

  • напольные тумбы;
  • шкафы-пеналы.

Тумба под встроенный духовой шкаф позволяет размещать его на высоте не более, чем 20 см. от пола. Для большинства хозяек это привычный вариант.

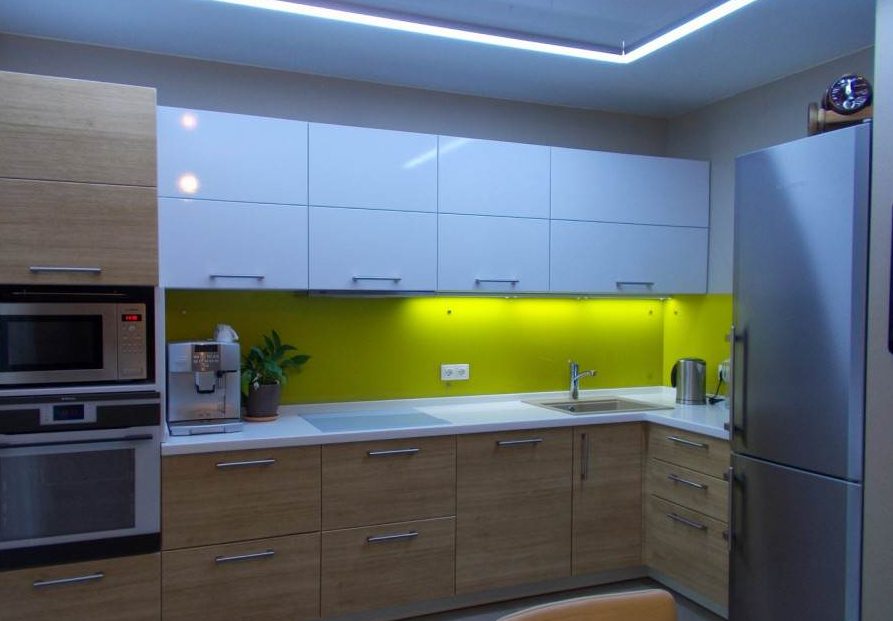

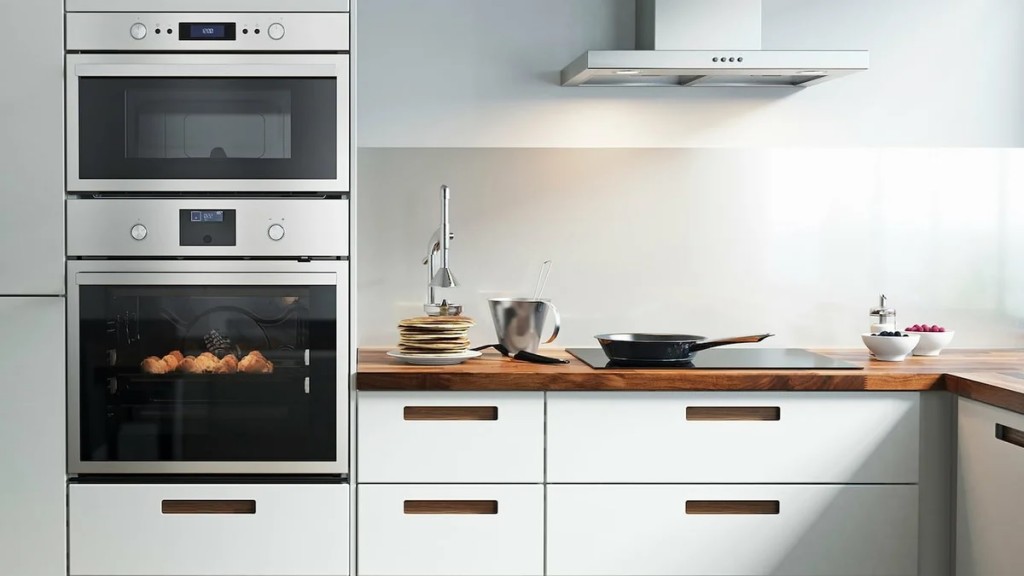

Пенал под духовку предполагает размещение техники на одной из его полок и обладает следующими преимуществами:

  • позволяет установить духовку на оптимальной высоте;
  • дает возможность сделать ее недоступной для маленьких детей;
  • идеально подходит для людей, которым тяжело наклоняться.

Пеналы не подходят для тесных кухонь – там они смотрятся слишком громоздко. В этом случае лучше выбрать напольный шкаф повыше.

В зависимости от формы мебель для духовки может быть:

  • прямой – в виде прямоугольника. Обычно такие конструкции являются частью мебельной композиции гарнитура;
  • угловой – выполняются в виде треугольников либо трапеций и позволяют устанавливать технику в углу.

Особое внимание следует уделить материалу, из которого изготовлен шкаф. Он должен не только выдерживать внушительный вес техники, но и быть термоустойчивым и безопасным для человека.

Для изготовления конструкций под духовку используют:

  • ДСП – стоит недорого и не отличается высокими эксплуатационными свойствами;
  • МДФ – это материал более высокого качества. Мебель из него получается долговечной и не деформируется под воздействием пара;
  • натуральное дерево – материал, требующий особого ухода. Он используется для производства тумб под духовку в редких случаях.

Для изготовления задних стенок и гнутых элементов фасада применяются ДВП или фанера.

Сам материал и его покрытия не должны содержать токсичных синтетических веществ: под воздействием тепла они попадают в воздух и могут стать причиной серьезного отравления.

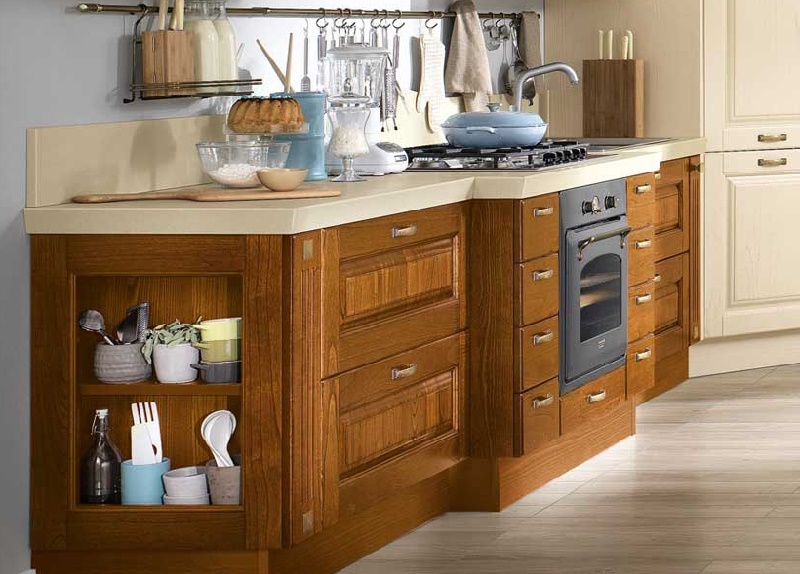

Модели плит, которые можно расположить в углу

Существует несколько вариантов расположения плит в углу:

  1. Обычная традиционная плита с варочной панелью и духовым шкафом. При организации скошенного угла такая плита становится в принципе достаточно хорошо. Но в этом случае потребуется тщательная подборка шкафов, которые будут с ней располагаться рядом. Скорее всего, мебельный гарнитур придется приобретать с предварительным заказом по точным размерам, чтобы он стал впритык к стенкам прибора для приготовления пищи.
  2. Варочная панель традиционной прямоугольной или квадратной формы. Здесь все немного проще, так как расположить варочную панель можно под любым углом. Мебельный гарнитур стандартной угловой планировки подойдет.
  3. Угловая варочная панель. Это наиболее привлекательный вариант, который легко впишется в интерьер и мебель. Проблем с установкой попросту не возникнет. Сегодня производитель предлагает огромный ассортимент плит с нестандартным расположением рабочей панели и конфорок на ней.

Если не получится найти подходящий вариант в стационарных магазинах своего города, можно попробовать отыскать такую вытяжку в интернет-магазинах. Современные виртуальные ресурсы предлагают более широкий выбор. Некоторые модели можно заказать по специальному заказу, если их нет на складе в наличии.

Выбор мойки

Выбор подходящей мойки стоит начать с варианта ее установки.

Накладная Самый простой, но при этом редко встречающийся вариант именно для углового расположения. Такая мойка занимает все пространство над тумбой, поэтому столешница не потребуется.
Врезная Самый популярный вариант. В столешнице вырезается отверстие, в которое вставляется мойка. Держится она за счет бортиков, которые лежат на столешнице, а также с помощью специальных креплений. Большее разнообразие таких раковин позволяет подобрать идеальную модель под любой интерьер.
Интегрированная Как таковой мойки, тут нет, поскольку она представляет собой углубление в столешнице. Редкий, но очень эффектный вариант.
Подстольная Самый сложный вариант — мойка устанавливается под столешницу. Монтаж настолько сложен, что необходим профессионал, поскольку требуется рассчитать все буквально до миллиметра. К тому же такая мойка и стоит дорого.

После того, как выбран тип установки мойки, лучше определиться с ее формой. Варианта три:

Выбор мойки
  • круглая — стандартный вариант с диаметром в 50 или 60 сантиметров. Вместительны, удобны, не надо вычищать углы;
  • прямая (прямоугольная или квадратная) — стандартный размер угловых раковин 60 на 80 см, но встречаются и другие. Объемна, пригодится большой семье;
  • нестандартной формы — часто используются в качестве угловых моек, так как нестандартная форма позволяет оптимально использовать пространство.

Стоит подумать и об оснащении кухонной раковины. Классикой является мойка, представляющая собой одиночную чащу.

Если позволяет пространство, то можно выбрать и многосекционное изделие — с двумя или даже тремя чашами. Это очень практичное решение, поскольку пока в одной чаше моется посуда, в другой можно что-то размораживать или замачивать.

Для подобной цели сгодятся крылья — боковые рифленные поверхности, выполненные из того же материала, что и мойка. Чаще всего, они также используются для разморозки продуктов или сушки посуды.

Последним, но не по значению, выбором будет материал мойки. Их много, но чаще всего используют:

  1. Нержавеющую сталь — бюджетный, но очень практичный материал, который не боится бытовой химии, перепада температур. Но есть и недостаток — шум при падении воды.
  2. Искусственный камень — эффектный вариант, который не создает шум, при этом, так же практичен, как и нержавейка.
Выбор мойки

Можно встретить мойки из натурального камня, керамики, фарфора и даже дерева, но все эти варианты дорогостоящие и вовсе не практичные.

1 звезда2 звезды3 звезды4 звезды5 звезд (голосов пока нет)
Загрузка...
