Как смонтировать фундамент на насыпном грунте

Виды нарушений устойчивости грунта

Грунт на склонах теряет свою устойчивость по следующим причинам:

• из-за повышенной влажности происходит разжижение грунта;
• устойчивость грунта нарушается из-за разной скорости сползания в различных слоях почвы;
• из-за большого уклона верхний слой грунта сползает по породе под собственной тяжестью;
• разрушается основание откоса, что приводит к раскалыванию грунта.

Преодолеть эти и другие нарушения устойчивости грунта можно, построив свайный фундамент на склоне. Он подходит для строительства домов на труднодоступных участках, способен успешно противостоять слабым грунтам на откосах и высокому уровню грунтовых вод.

Особенности

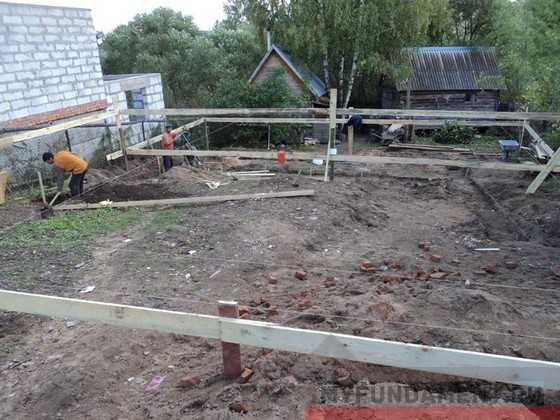

Разметка – это первый этап строительства. Ее необходимо относить не столько к подготовительным работам, сколько к строительным, поскольку ее важность нельзя переоценить. Интересный факт заключается в том, что для выполнения большинства построений понадобятся лишь знания о прямоугольной разметке. Во всех иных случаях можно пользоваться только ими, при этом качество останется на высоком уровне. Перед тем как приступать к разметке, потребуется провести некоторые подготовительные этапы. Одним из важнейших среди них является подготовка участка. Необходимо убрать весь мусор и траву, выровнять поверхность, чтобы упростить последующие работы.

Разметка имеет свои правила, и все построения должны производиться только на их основе. Пренебрежение правилами ведет к тому, что разметка будет выполнена неверно, что в свою очередь приведет к неверному расположению фундамента под дом. Его может сильно перекосит или углы получатся неровными. Особую сложность составляет разметка наклонного или неровного участка. В этих случаях нужно озаботиться выбором фундамента подходящего типа, иначе сам дом не получится прямым.

Разметку для подобного фундамента лучше доверить профессионалам, поскольку здесь нужно будет учесть побочные факторы, такие как поправка на высоту и прочие.

ОСНОВНЫЕ ЭТАПЫ ВОЗВЕДЕНИЯ НАСЫПИ И ОСНОВАНИЯ ЗДАНИЯ

Рассматривая задачу создания фундамента дома на насыпном грунте, нагляднее и проще будет разделить ее на два основных этапа – отсыпка насыпи и непосредственно устройство фундамента дома.

Второй этап строительства заключается в устройстве фундамента на уже подготовленной насыпи. Он включает все работы связанные с постройкой опалубки, создания арматурного каркаса и бетонными работами.

Отсыпка насыпи и подготовка площадки

В целом весь процесс возведения фундамента на насыпном грунте можно представить в виде следующего алгоритма:

-выбор места размещения здания на площадке;

-оценка состояния земли на месте возведения здания, разведка поверхностных вод и глубины их залегания;

-оценка проекта здания и выбор типа фундамента для строительства;

-проведение работ по уплотнению верхнего слоя грунта;

-отсыпка насыпи и уплотнение ее поверхности, подготовка площадки;

-проведение разметки, проведение работ по усилению почвы на участке;

-работы по устройству основания здания.

В любом случае, перед началом работ проводится изучение всех особенностей участка строительства, и основное внимание при этом обращается именно на изучение грунтов.

Преимущества, недостатки

Положительные стороны ленточного ступенчатого типа основания:

• высокая прочность. Фундамент выносит разнонаправленные нагрузки без деформации, разрушений;
• конструкция имеет хорошую несущую способность. Проявляет устойчивость к внешнему влиянию;
• залить фундамент можно собственноручно. Не требуется тяжеловесная строительная техника. Главное, соблюдать технологию работ;
• для ступенчатой конструкции требуется минимум строительных ресурсов.

Отрицательные характеристики:

• прямая зависимость строения от состава почвы. Требуется геологическая экспертиза грунта;
• нагрузка направлена под углом к ленточным осям. Учитывается при выполнении расчетов.

Устройство выравнивающего основания

Установка на косогоре ленточного фундамента поможет создать ровную по верхнему контуру изгородь, без пустот внизу. Роль выравнивающего основания играет непосредственно фундамент. Его высота с учетом увеличения склона будет возвышаться.

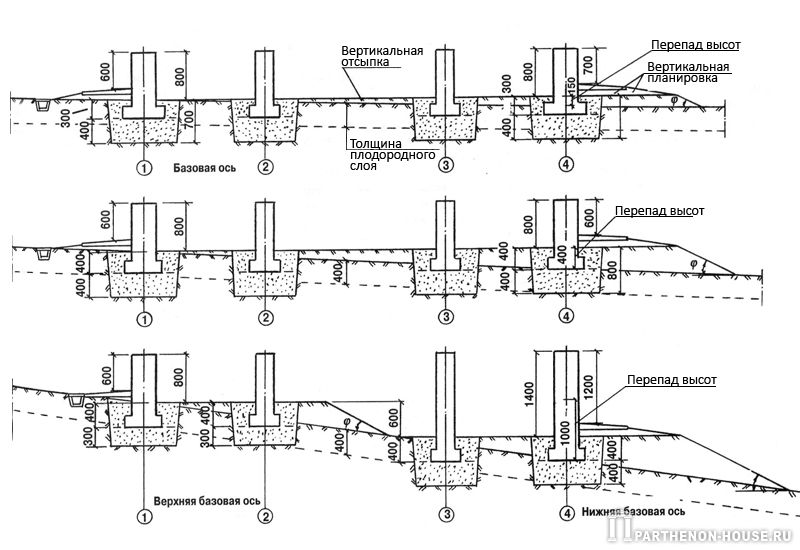

Схема ступенчатой подошвы фундамента

Сооружение фундаментного основания этого типа состоит из нескольких этапов:

1. Для начала необходимо сделать разметку. Важно узнать в разных точках периметра с уклоном высоту заливки основания.
2. Траншею начинают выкапывать от наивысшей точки строящегося забора.
3. Перед монтажом опорных стоек по периметру траншеи укладываются арматурные прутья диаметром 8–12 мм и с шагом 200х200 мм. Причем все соединения арматуры непременно нужно связать друг с другом, образуя сетку. В итоге их нужно сделать две: верхнюю и нижнюю.
4. Затем монтируется опалубка и закрепляются опорные столбы для ограждения на уклоне, куда приваривают поперечные лаги. Опалубку нужно ставить четко по уровню, причем с учетом склона ее высота будет в размерах увеличиваться. В верхней точке ее высота может находиться на уровне земли.
5. Чтобы стенка опалубки не нарушилась под давлением бетонного раствора, иногда используют подпорные столбы с упором в грунт.
6. Монтаж опорных стоек на уклоне тоже имеет определенные нюансы. Чтобы обеспечить одинаковую высоту, нужно использовать столбы разного размера.
7. При уклоне заливка опалубки бетонным раствором выполняется поэтапно. Каждый следующий слой заливается бетоном марки М250 лишь после неполного затвердевания предыдущего.

Эскиз изгороди частного дома

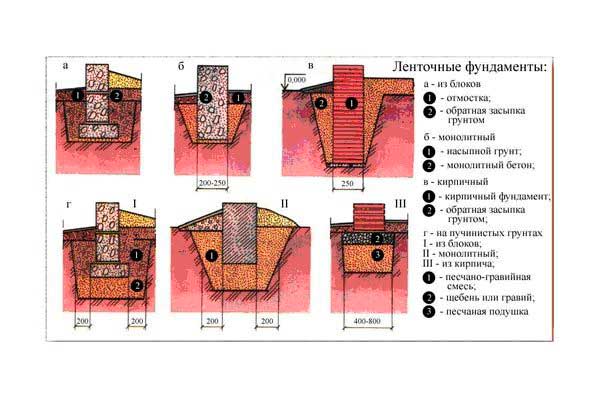

Виды ленточного фундамента

Существуют различные виды фундамента по технологии устройства (сборный и монолитный) и глубине залегания (заглубленный и мелкозаглубленный). Выбор конкретного типа осуществляется в зависимости от особенностей строения и преобладающей разновидности грунта на месте застройки.

Цельнолитой

Монолитный ленточный фундамент представляет собой железобетонную ленту, которая сооружается непосредственно на участке из бетона с предварительным армированием. При этом бетонную смесь важно залить за один прием для получения цельной высокопрочной бетонной конструкции.

Железобетонное основание способно воспринимать и равномерно распределять значительные нагрузки на грунтовое основание. Устойчивость к изгибающим нагрузкам обеспечивается выбором качественной арматуры подходящего сечения для армирования конструкции.

Сборный

Сборный тип ленточного основания строится из специальных фундаментных блоков – ФБС. Они изготовляются из бетона в заводских условиях, характеризуются высокой несущей способностью и прочностью. Строительство ленты выполняется методом кладки блоков на цементно-песчаный раствор. Данный фундамент обычно применяется в малоэтажном строительстве.

Рисунок 4. Схема сборного ленточного основания

Для повышения устойчивости сборных оснований применяются специализированные железобетонные подошвы ФЛ, которые укладываются на песчаную подушку, а уже поверх них выполняется кладка ФБС. Сверху блочного фундамента, как правило, сооружается армопояс, который позволяет увеличить прочностные характеристики конструкции и обеспечить ее целостность благодаря равномерному распределению нагрузок от проседание и подвижки грунта.

Мелкозаглубленный фундамент

МЗЛФ (мелкозаглубленный ленточный фундамент) закладывается выше уровня промерзания – глубина заложения в большинстве случаев примерно 200-500 мм от поверхности. При выборе этого типа основания необходимо предусмотреть качественное утепление как самой ленты, так и отмостки по периметру. Данное мероприятие существенно снизит разрушительное воздействие морозного пучения на железобетонную конструкцию.

Различают 2 вида МЗЛФ по конструкции:

• Т-образного сечения;
• классического прямоугольного сечения.

Лента Т-образного сечения характеризуется большей несущей способностью, но более трудоемкая в исполнении. Нижняя подошва работает на изгиб и увеличивает площадь опирания, а верхнее ребро воспринимает вертикальные нагрузки от вышерасположенных конструкций.

Рисунок 6. Ленточное основание Т-образного сечения

Лента прямоугольного сечения дешевле в устройстве за счет меньшего расхода материалов. На таком основании рекомендуется строить деревянные и каркасные дома. Для каменных строений применяются фундаменты с подошвой.

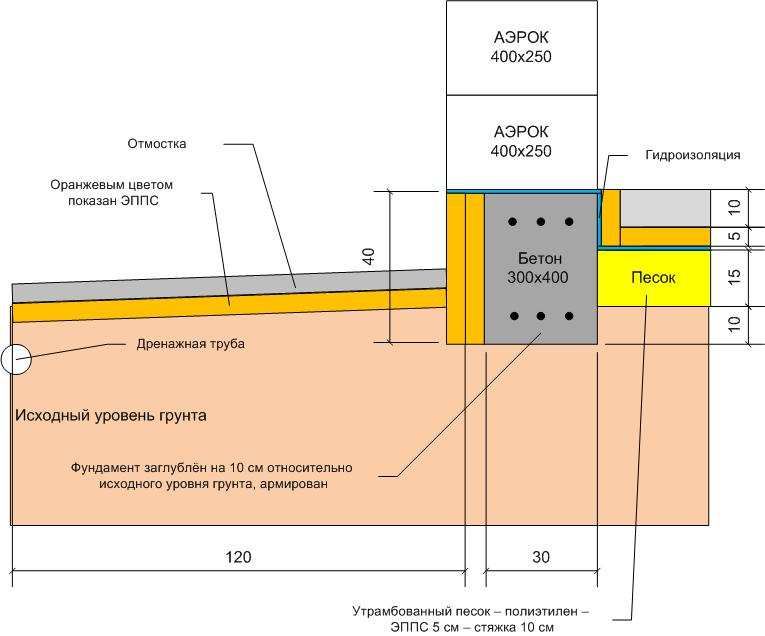

Рисунок 7. Схема ленточного фундамента прямоугольной формы

Также важно учитывать, что МЗЛФ подходит только для грунтов с уровнем расположения грунтовых вод не выше 1 м от поверхности земли.

Также есть еще одна разновидность ленточного фундамента – незаглубленный, который расположен на уровне земли. Однако такой тип особым спросом не пользуется и не подходит для полноценных домов, он может применяться исключительно для легких строений. Сооружается он только монолитным, так как даже при незначительных подвижках грунта конструкция из блоков ФБС может разрушиться.

Рисунок 8. Схема незаглубленного ленточного фундамента

Ленточный фундамент глубокого залегания

Заглубленное ленточное основание сооружается на 150-200 мм ниже глубины промерзания грунта. Также учитываются высота подвальных помещений (при их наличии), расположение пластов грунта с хорошей несущей способностью и уровень грунтовых вод.

Рисунок 9. Конструктивная схема заглубленного ленточного фундамента

При выборе важно учитывать геологические особенности местности – такое основание должно опираться на плотные слои грунта с достаточной несущей способностью. При обустройстве подвальных помещений нижний край стен должен находиться минимум на 200-300 мм ниже уровня пола подвала. Оптимальный уровень грунтовых вод – не выше, чем 500 мм до начала песчаной подушки. При устройстве качественной гидроизоляции и дренажной системы допускается сооружения фундамента этого типа и при более высоком расположении грунтовых вод.

Заглубленное основание тоже может выполняться с прямоугольным и Т-образным сечением. Первый вариант обычно используется в частном домостроении, второй – для строительства многоэтажных зданий. Строительство может осуществляться как по монолитной, так и по сборной технологии (из блоков ФБС).

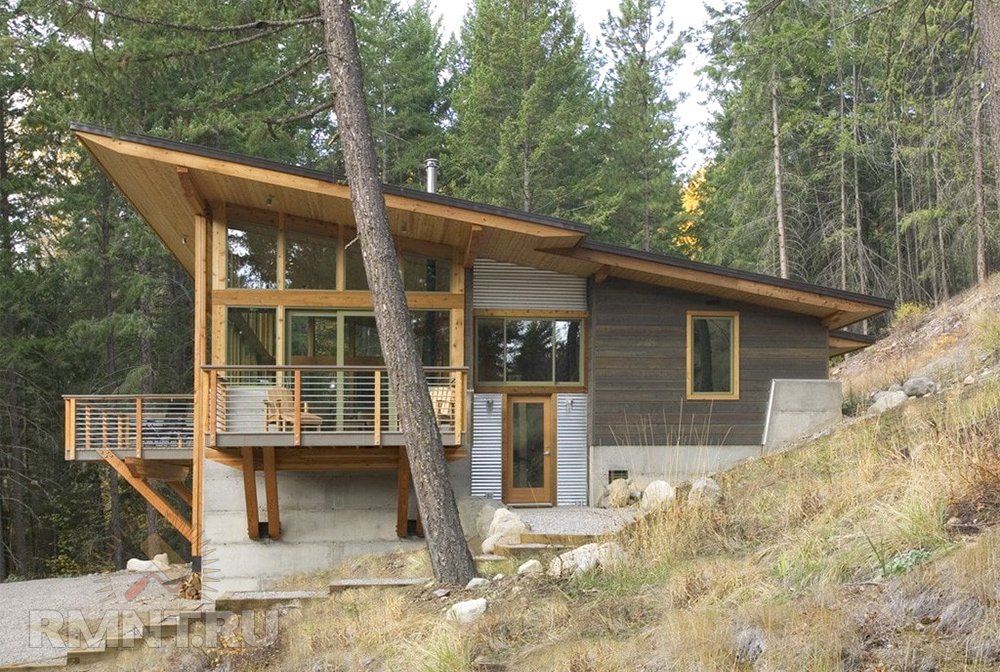

Как сделать фундамент на участке со склоном?

Сегодня при активном загородном строительстве для возведения дома практически нет непригодных мест. Дома возводят на рыхлых и болотистых почвах, а также и на весьма крутых склонах. Единственным требованием в такой работе для обеспечения надежности основания под строением является соблюдение особенностей строительства фундамента для конкретных условий.

В том случае если возникает необходимость возвести фундамент на склоне, к работе надо подойти с особой серьезностью, так как в таких местах всегда есть вероятность оползня после обильных осадков или таяния глубокого снега в результате резкого весеннего потепления.

Для того чтобы 0благополучно провести обустройство фундамента требуется последовательно выполнять следующие рабочие этапы:

• выбор качественного основания с учетом всех особенностей участка;
• расчет фундамента (в идеале с привлечением специалистов);
• закупка необходимого качественного материала;
• выполнение строительных работ.

Соблюдение порядка строительства во многом помогает защитить строение от проблем с основанием и порчи из-за этого. В том случае, когда фундамент для дома возводится на склоне, качество используемых для него материалов должно быть особенно высоким.

Виды оснований на склоне

Строительство любого дома начинается с выбора вида основания для него. От того насколько правильно он сделан зависит дальнейшая сохранность постройки, размещенной на склоне. Первое, что следует отметить, говоря о выборе основания, то, что плитный фундамент на склоне обустраивается крайне редко. Он практически непригоден для строительства на неровной поверхности.

Из используемых оснований следует выбирать следующие их виды:

• свайный фундамент – конструкция идеально подходит для наклонной местности, так как позволяет возвести постройку без изменений рельефа благодаря различному заглублению свай. Свайный фундамент является лучшим решением при строительстве на склоне;
• ленточный фундамент мелкого заложения – основание надежно для легких и среднего веса построек, но цена его значительно выше, чем у свайного или свайно-винтового фундамента на склоне;
• ступенчатый фундамент – является одним из видов ленточного фундамента, это основание является наиболее дорогим из всех.

Для того чтобы выбрать лучший для себя вариант следует не только верно оценить качество участка, но и свои материальные возможности. В том случае если фундамент возводится на склоне, цена его может составлять пятую часть всех расходов на строительство.

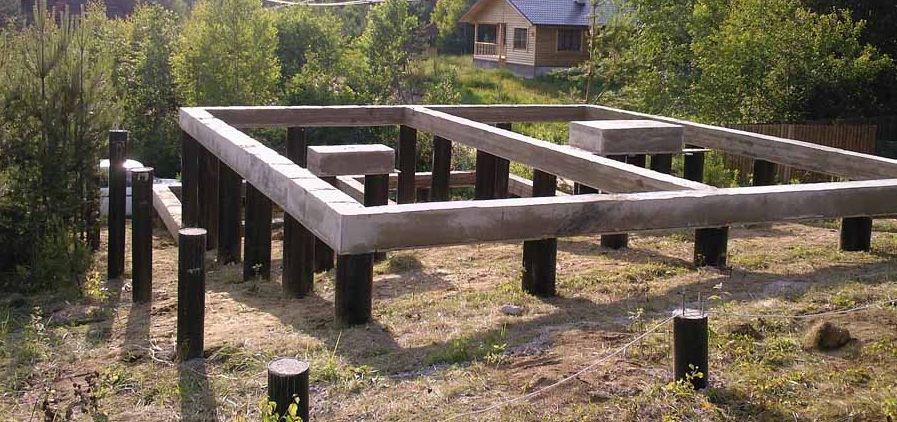

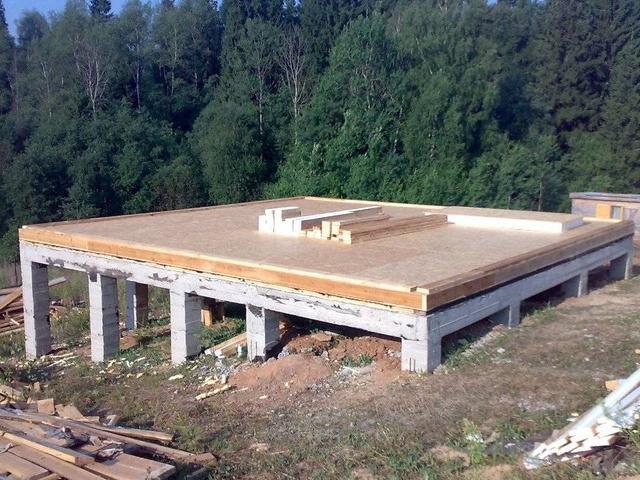

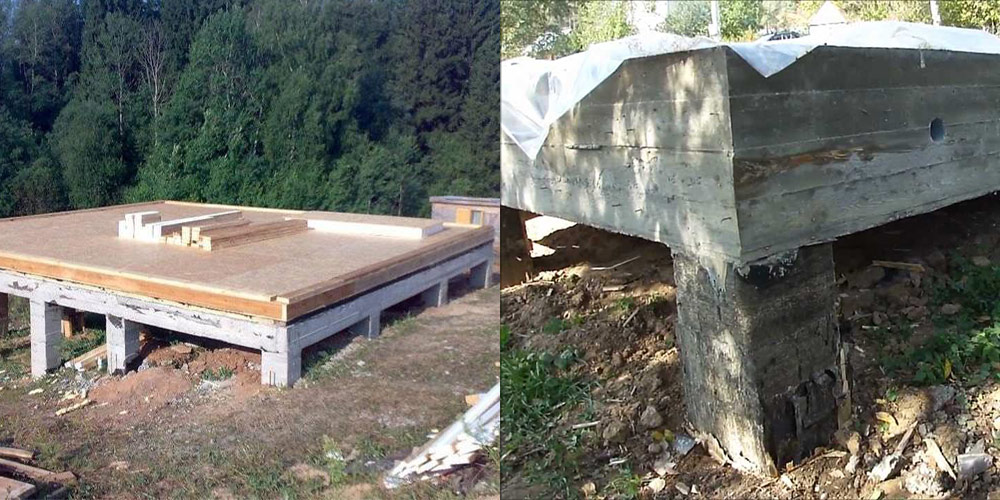

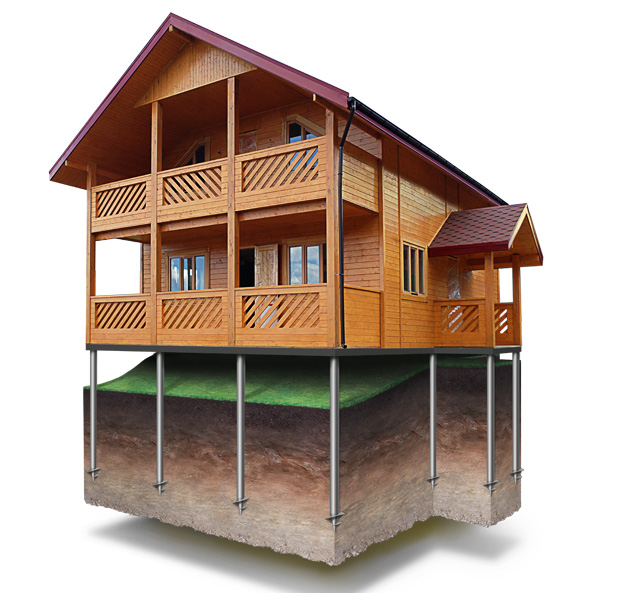

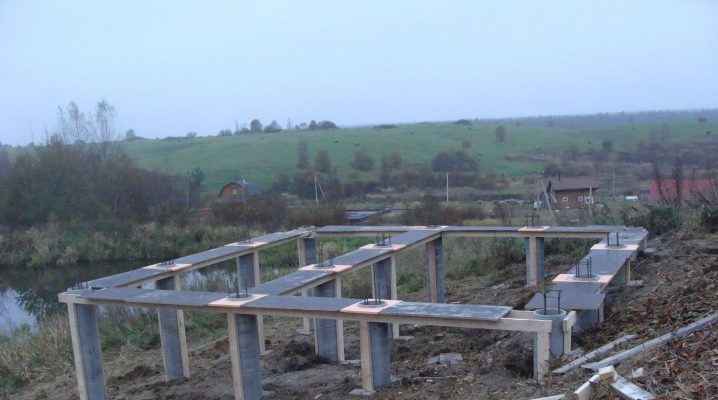

Свайный фундамент

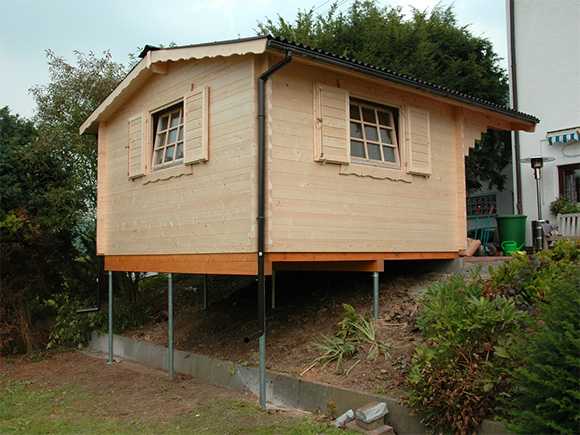

Под дом на склоне самым надежным и простым в изготовлении основанием является фундамент, изготовленный из свай. Для максимального облегчения работ применять стоит винтовые сваи. В этом случае этап земляных работ исключается полностью.

Для того чтобы возвести фундамент на склоне своими руками следует придерживаться определенной последовательности, которая позволит избежать ошибок. Для начала необходимо произвести разметку участка и определить, насколько должны возвышаться над землей сваи. Все дело в том, что на склоне у их каждого ряда высота будет изменяться.

После того как разметка окончена, переходят непосредственно к строительству фундамента на склоне. Устанавливать сваи начинают с верхней. После ввинчивают противоположную нижнюю опору. Благодаря этому будет легче ориентироваться при определении высоты следующих свай. Высота всех их верхушек непременно должна быть одинаковой, иначе постройка не будет иметь надежного основания.

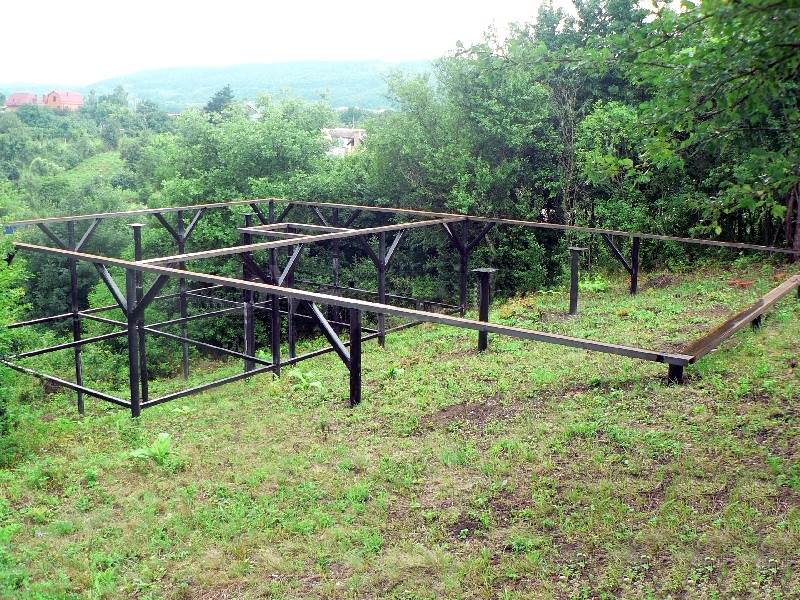

После того как свайная часть фундамента на склоне готова, приступают к обустройству монолитного основания дома или ростверка. Это зависит от того, какое устройство предусмотрено проектом для конкретного фундамента на склоне. В том случае если решено делать монолитную основу, используют специальные плиты. Ростверк же обустраивают, так же как и при свайном фундаменте на ровной поверхности.

Ступенчатый фундамент

Для строительства на склоне возможно применении и более дорогого вида фундамента – ступенчатого. Он является одной из разновидностей ленточного основания, специально предназначенной для участков с уклоном. Цена его по сравнению с винтовым намного выше, как и у любого ленточного, из-за значительного расхода материалов. Такой фундамент на склоне подходит для всех построек, которые можно возвести на ленточном основании.

В начале строительства такого типа фундамента на склоне роется котлован. В том случае если грунт в месте строительства песчаный, то воизбежание осыпания нельзя делать наклон более сорока градусов. Если грунт совершенно ненадежен, от ступенчатого фундамента придется отказаться. Глубина основания определяется качеством грунта, а ширина изменяется от тридцати до восьмидесяти сантиметров в зависимости от материала, используемого для стен. Высота каждой ступени не может быть более тридцати сантиметров.

Основание для дома должно быть качественным и надежным, вне зависимости от того на каком грунте ведется строительство. Если к делу возведения здания подойти со всей серьезностью, то даже на самом, казалось бы, проблемном участке можно возвести отличный дом, который прослужит без необходимости в ремонте долгие годы. Если у человека нет уверенности в своих силах, то от самостоятельной стройки стоит отказаться и пригласить специалистов.

Что следует учитывать

Строительство объектов на склонах оврагов, холмов, пригорках и берегах водоемов связано с определенными сложностями. Дело в том, что при уклонах более 10% массив грунта при появлении нагрузок вполне может обрушиться из-за нарушения естественной устойчивости откосов. В этом случае предпринимают меры по их предварительному укреплению. Например, устанавливают подпорные шпунтовые стенки или распорки, а также выполняют утяжеление наклонных массивов пригрузами.

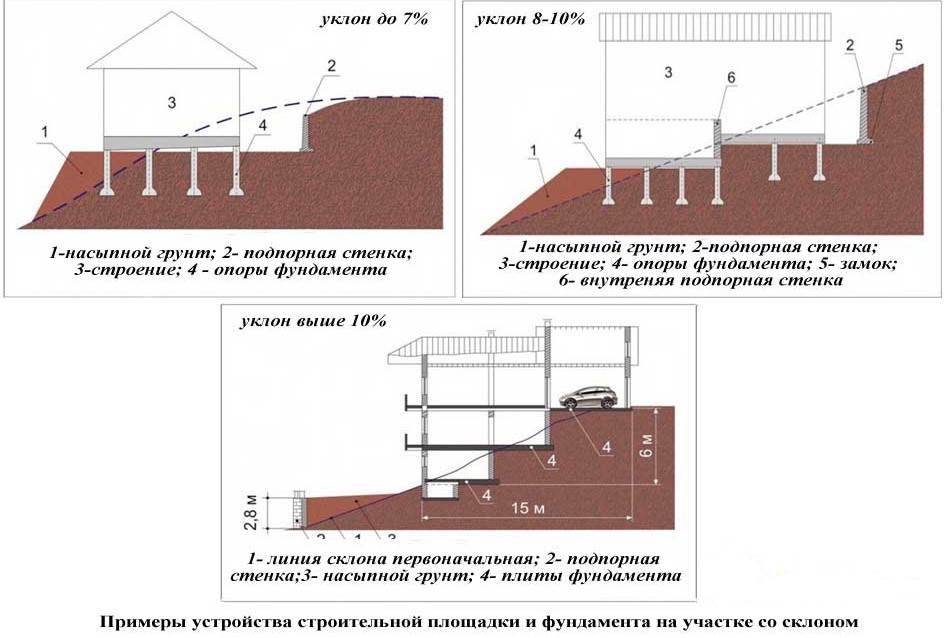

При крутизне склонов до 10% технологией допускается возводить ступенчатый фундамент без выполнения укрепительных мероприятий.

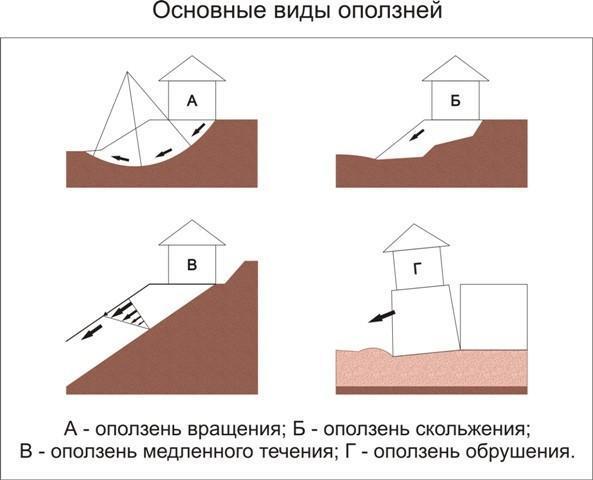

Необходимо понимать, что устойчивость откосов может быть нарушена по нескольким причинам. Оползни разделяются по характеру сползания грунта:

• вращательное движение происходит по криволинейному направлению;
• скольжение идет по подстилающему грунтовому слою;
• наклонный пласт сползает вниз при разжижении почвы;
• к обрушению приводит откалывание грунтового массива;
• при постепенном смещении вязкого грунта относительно сползающего намного медленнее более плотного нижерасположенного пласта появляются оползни медленного течения.

Причины появления сдвигов грунтовых пластов на склоне связаны с изменением внешних факторов:

• с увеличением нагрузок;
• с повышением влажности;
• с отсутствием подпорных стенок или других укрепляющих конструкций.

Масштаб оползней зависит от крутизны склона, на котором предполагается возвести строение, и плотности грунтов. К примеру, на монолитной скале вероятность появления обрушений практически сводится к нулю. А вот песок или свежая насыпь будут просто осыпаться.

К радикальным мероприятиям, позволяющим обеспечить необходимую устойчивость фундамента на участке, расположенном под уклоном, можно отнести:

• снижение крутизны путем выравнивания рельефа – устройство уплотненной насыпи или срез возвышенности;
• выполнение дренирования нижних уровней фундамента;

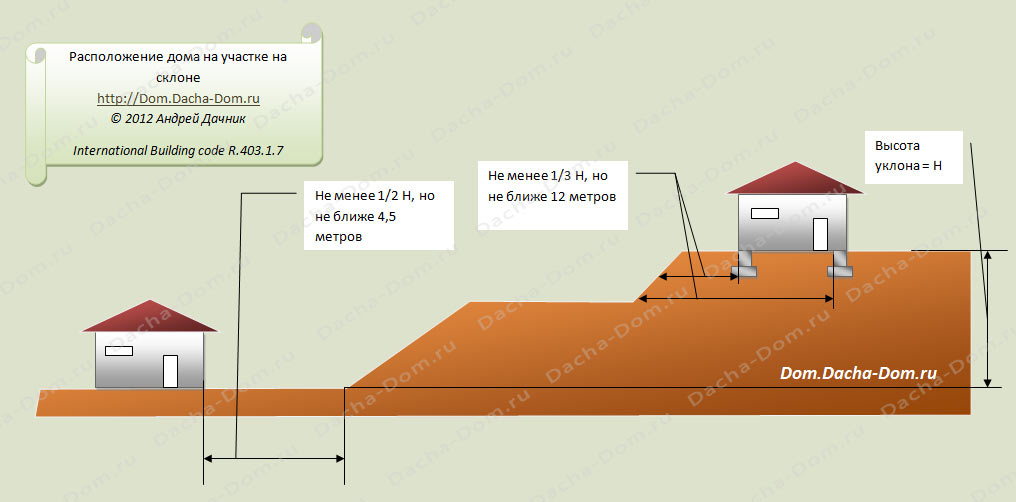

• изменение местоположения строения – лучше, если оно будет возводиться не на крутом, а на покатом или ровном участке.

При планировке площадки выполняется перераспределение грунта. Если получается ее сделать одноуровневой, то устройство фундамента производится по обычной технологии. Но если без двух-трехуровневой террасы обойтись не получается, подземную часть строения приходится закладывать в разных уровнях, что сделать своими руками бывает не так-то просто.

Фундамент для дома на склоне, вне зависимости от величины уклона и глубины залегания подземных вод, требует принятия мер по организации дренирования участка. Это приводит к повышению устойчивости грунтового массива. При отсутствии дренажа атмосферные осадки будут скатываться по фундаментным стенкам, собираясь в самой низкой точке фундамента. Вода станет постепенно вымывать грунт под бетонной подошвой, что отразится на появлении просадок и разрушений.

Наилучшим вариантом станет перенос месторасположения дома. Без сомнения, фундамент на участке с уклоном возводится сложнее, чем на сравнительно ровной местности. Поэтому если есть возможность изменения координат строения на плане, то позицию объекта рекомендуется сместить в сторону пологого склона. Если же перемещение выполнить нельзя, следует позаботиться о выборе оптимального варианта устройства фундамента на склоне.

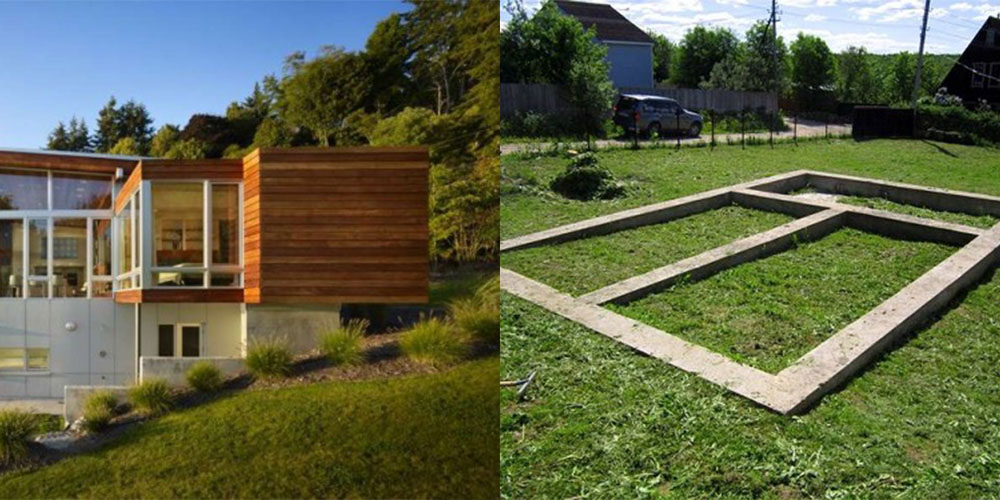

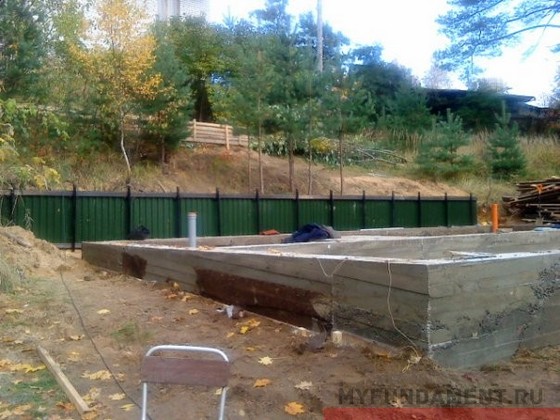

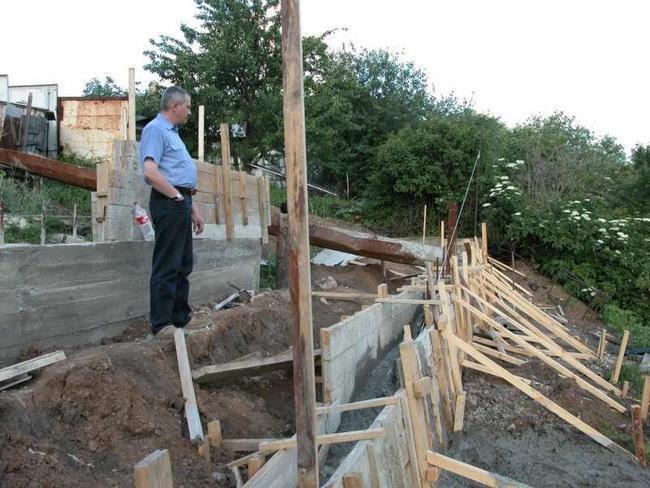

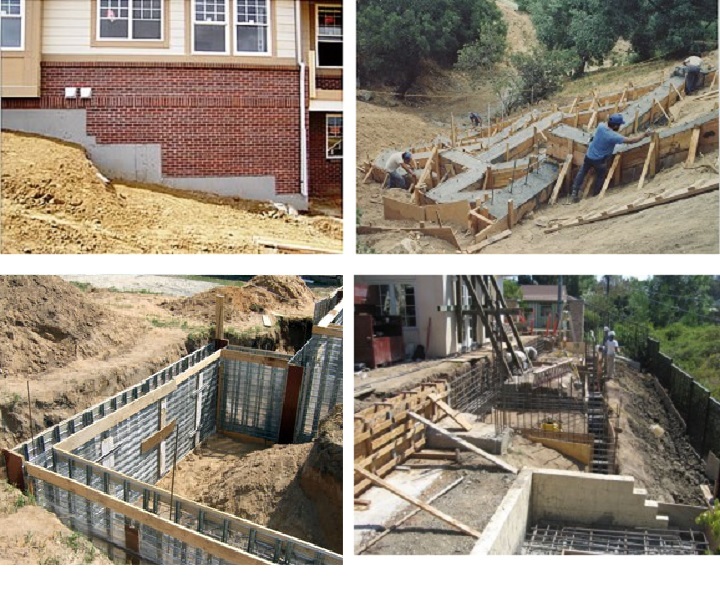

Ленточный фундамент на склоне, уклоне

Если мы говорим о ленточном фундаменте, его можно сделать для любого здания и в условиях любого рельефа, однако стоит иметь в виду некоторые особенности, если у вас на участке красивый склон в который хочется вписать не менее красивый дом.

Бытует мнение, что для склонов лучше свайные, или иные основания, т.к. ленточный фундамент обойдётся гораздо дороже. Это не так, поскольку если возникла необходимость построить дом на уклоне, специалисты компании «Проект» понимают, что необходимо сделать, чтобы дом получил качественный фундамент. Кроме того, при устройстве свайного фундамента в наших климатических условиях пол будет «холодным» и потребует дополнительных мер по теплоизоляции. Не стоит забывать, о том, что для капитальных строений ничего лучше ленточного фундамента пока не придумано.

Итак, что нужно учесть при выборе варианта, какой фундамент станет основой вашего дома:

• качество и особенности грунта, крутизна склона, количество осадков в том регионе, где будет дом;
• оценить возможность сползания грунтов и глубину промерзания;
• необходимость устройства подпорной основы в нижней части ленточного фундамента на склоне;
• необходимость и возможность использования дополнительных помещений цокольного этажа, которые даёт наличие данного рельефа.

После того, как исходные данные получены (причем от специалистов!), необходима схема склона, углы крутизны и правильно вписанный в склон цокольный этаж, на котором будет строиться дом. Вариантов два:

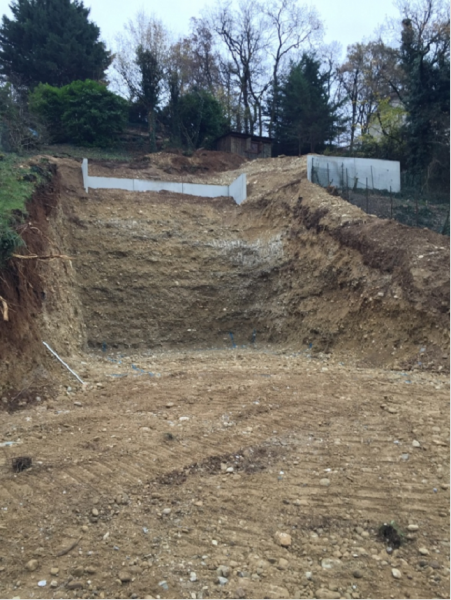

• выемка грунта для создания ровной площадки, по периметру которой с учётом глубины промерзания будет заливаться основание;
• создание ступенчатого ленточного фундамента на уклоне с опусканием к нижней части склона с перевязкой арматурой всех «степеней» и созданием ровного основания для выкладки стен.

Первый вариант потребует большего объёма земляных работ, но позволит получить дополнительный объём нижних помещений, меньших затрат на траншеи и небольших затрат непосредственно на ленту фундамента. Кроме того такое решение позволит «опереть» дом на плоскую площадку и исключить возможность его «сползания», даже при неустойчивом грунте.

Второй вариант предпочтительнее в случае устойчивых склонов и отсутствии необходимости устройства дополнительных помещений. Вы просто делаете надёжно закреплённые «ступеньки», которые спускаются по уклону и служат опорой для стен дома.

Какой бы вариант вы не выбрали, обратите внимание на дренаж (водоотвод) и гидроизоляцию ленточного фундамента. Кстати укоренившееся мнение о сложности с водоотводом домов на склоне в целом неверно. Специалисты нашей компании не раз успешно решали такие проблемы, а естественный уклон только способствует эффективному отводу излишка воды и фундамент осушается даже лучше, чем стоящий на ровном месте. Наша компания давно работает в Москве и Подмосковье, имеет большой опыт с работами на рельефных участках, поэтому построенные нами дома стоят долгие годы, не сползая и не разрушаясь. На участках сложного рельефа мы рекомендуем использовать смешанные способы устройства ленточных фундаментов на склоне, и практика показала, что такой подход является не только надёжным, но и гораздо менее затратным. Ведь мы умеем учесть не только продольный, но и поперечный уклон, который создаёт свои сложности, без учёта которых невозможно построить надёжный ленточный фундамент. А мы имеем огромный опыт в работе с такими участками, используя комбинированные подходы, и рассматривая каждый дом индивидуально.

А ещё мы гордимся тем, что профессионалы. Мы знаем, что наши цены невысоки и сбалансированы, а качество — наша отдельная гордость. Поэтому если у вас участок со сложным рельефом – не спешите его «выравнивать», обращайтесь к нам и может быть, вы согласитесь, что красивый дом на склоне, станет не только предметом зависти соседей, но и очередным объектом, которым и мы будем гордиться вместе с вами.

Преимущества и недостатки

Ленточный ступенчатый фундамент имеет определенные достоинства:

• обладает хорошей прочностью, переносит разнонаправленные нагрузочные воздействия;
• отличается высоким показателем несущей способности, устойчив к внешним воздействиям;
• такое основание можно залить самостоятельно, не привлекая специальную технику;
• на строительство потребуется оптимальное количество материалов.

К сожалению, застройщиками отмечены и определенные недостатки:

• фундамент обладает прямой зависимостью от строения грунтового состава;
• нагрузочные воздействия направляются под углами к ленточным осям, что приходится учитывать при выполнении предварительных расчетов;
• строительство подразумевает тщательное геологическое обследование территории, результаты которого оказывают непосредственное влияние на все рабочие этапы.

Как выбрать проект?

Решая, какой фундамент больше подойдёт для цокольного этажа на неровном участке, необходимо определить уровень перепада высот, а также произвести исследование типа грунта местности. Плохо обдуманное строительство на склоне в итоге может обернуться обрушением грунта. Для вычисления нужных расчётов лучше пригласить специалистов.

Если угол наклона:

• менее 3% – это ровная поверхность;
• от 3% до 8% – малый уклон;
• до 20% – средний уклон;
• более 20% – крутой уклон.

В первых двух вариантах возможно возведение ленточного фундамента. При невозможности выровнять поверхность или увеличении угла наклона возводится ленточно-ступенчатый тип. При больших уклонах подходит только столбчатое основание. А вот свайный фундамент уместен для любых склонов.

Что касается типа грунта, то он подразделяется на:

• хрящеватый – прочный грунт из песка, глины и щебня;
• песчаный – легко пропускает влагу;
• скалистый – самый прочный, при этом не пропускает влагу;
• глинистый – легко вспучивается и промерзает.

Чем больше влаги в грунте, тем больше он пучится при замерзании, выталкивая фундамент из почвы. Поэтому при сложном грунте основание ставят ниже уровня промерзания.

При строительстве ленточного фундамента одна часть цоколя погружается глубоко в склон. Устройство подобного основания – затратное мероприятие, но если вы планируете возводить кирпичный или бетонный дом, то ленточный вариант будет самым лучшим выбором.

Свайный фундамент можно использовать для возведения любого типа постройки, будь то жилой дом, гараж или баня, а также при любых углах наклона. При таком варианте строительства основания использовать его можно будет в любых целях. Единственный недостаток свайного типа – невозможность возведения дома с подвалом.

Столбчатый вариант рекомендуется для подгородной местности. Подойдет он и для участка между холмами.

Также выбор типа фундамента зависит от того, хотите ли вы использовать цокольный этаж для обустройства подвала, винного погреба, жилой комнаты или гаража для экономии площади. Не стоит забывать и об удерживающих сооружениях. Они помогают предотвращать обвальные процессы при невозможности изменения рельефа поверхности. Такие конструкции для разного типа фундамента на неровной поверхности могут быть представлены в виде опорных плит и балок, свайных сооружений и столбов, контрфорсов и пломб, опоясок и облицовочных стен.

Возведение ленточного фундамента на участке с уклоном

При строительстве дома на склоне необходимо особенно серьезно подойти к выбору типа фундамента и его строительству. В противном случае позднее могут проявиться такие неприятные явления, как проседание фундамента, осыпания грунта, затопление фундамента водой, приходящей с нагорной стороны склона.

При строительстве дома на склоне необходимо особенно серьезно подойти к выбору типа фундамента и его строительству. В противном случае позднее могут проявиться такие неприятные явления, как проседание фундамента, осыпания грунта, затопление фундамента водой, приходящей с нагорной стороны склона.

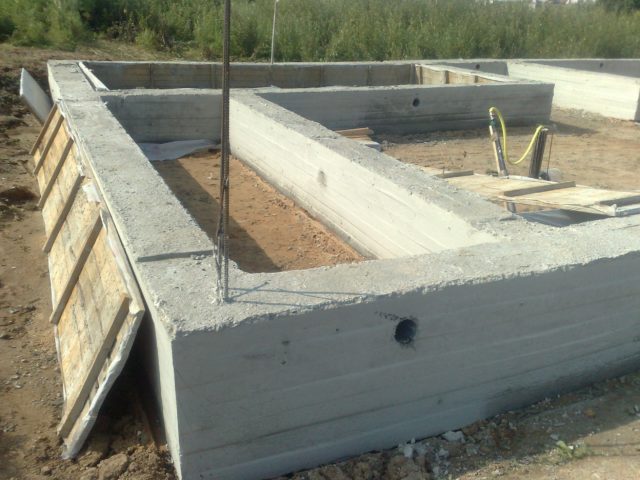

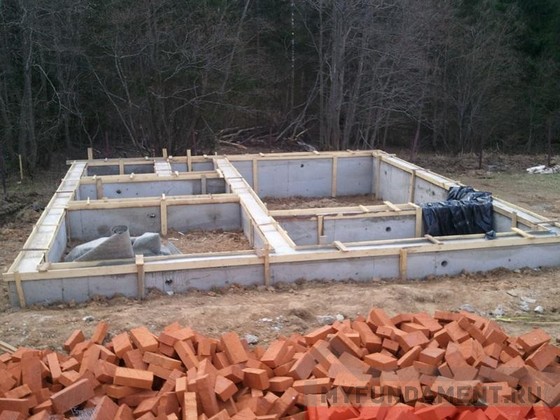

Ленточный фундамент

При малоэтажном жилом строительстве часто используется монолитный железобетонный мелкозаглубленный ленточный фундамент. Железобетонная лента обладает хорошей жесткостью и успешно противостоит изгибающим моментам при неравномерных деформациях, вызываемых, например, пучением. Хорошо подходит такая конструкция и для строительства на склоне. Но в этом случае бетона потребуется больше, чем при строительстве на ровной поверхности.

Если планируется производить строительные работы своими руками, следует предварительно изучить вопросы, как сделать ленточный фундамент на склоне, на что обратить особое внимание. В ходе работ потребуются инструменты и материалы:

• песок;
• цемент;
• щебень;
• арматура;
• деревянные бруски;
• доски;
• гидроизоляционные материалы;
• бетономешалка;
• ведра;
• лопаты;
• мастерок;
• нивелир или лазерный уровень;
• рулетка;
• вибротрамбовка.

Специфика фундамента на склоне

Совершенно ровных участков практически не бывает – всегда есть небольшие перепады. Если уклон меньше 3% (перепад высот на 100 единиц длины равен 3 единицам), то участок считается ровным, если больше – то наклонным. Чем круче участок, тем больше придется приложить усилий, чтобы сделать надежный фундамент.

Верхний край монолитного ленточного фундамента должен лежать в горизонтальной плоскости. Опорная поверхность основания может иметь наклон, но не более 10%. Предпочтительнее рыть траншеи так, чтобы уклона вообще не было. В самой верхней по склону части бетонная лента должна немного возвышаться над грунтом.

Важно! Высота ленточного фундамента над уровнем почвы в нижней точке уклона не должна превышать учетверенного значения его ширины.

Если участок имеет большой уклон, необходимо делать ступенчатый фундамент. Опорная поверхность основания каждой ступени в этом случае должна быть строго горизонтальной. При этом высота ленты должна быть не менее 30 см, длина каждого горизонтального участка ­­­– не менее 60 см. Ступени должны перекрываться по длине на расстояние, равное двойной высоте ступени, но не меньше, чем на 30 см.

Траншеи

Прежде чем начинать копать траншеи, необходимо провести геодезическую съемку участка, чтобы определить перепады высот.

Зная их величину, можно будет определить необходимую глубину траншей и высоту опалубки в различных точках вдоль длины ленты.

Чтобы дождевые воды во время строительства не затопили траншеи, с нагорной стороны строительной площадки необходимо сделать временную защиту: водосборную канаву или земляной вал.

Ширина подошвы фундамента делается такого размера, чтобы не превысить допустимой величины удельного давления на подфундаментную подушку, а также на грунт, лежащий в ее основании. В соответствии с этой шириной выкапываются траншеи.

По всем дну траншеи засыпается песчаная подушка. Толщина ее должна быть 15-20 см. Для уплотнения ее обильно смачивают водой и трамбуют. На подушку укладывается рулонная гидроизоляция. Затем устанавливается опалубка. Вследствие наличия уклона высота ее будет переменной.

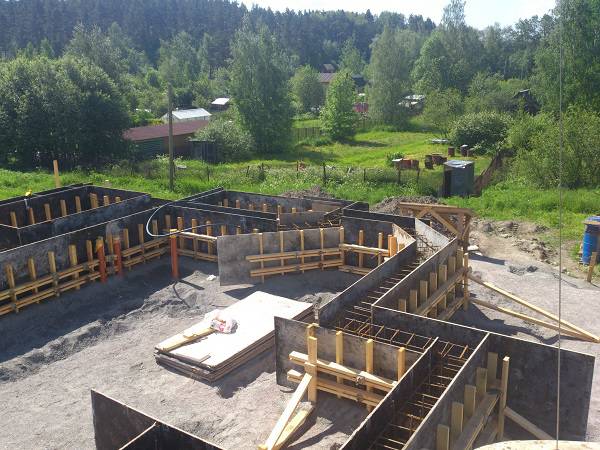

Бетонирование

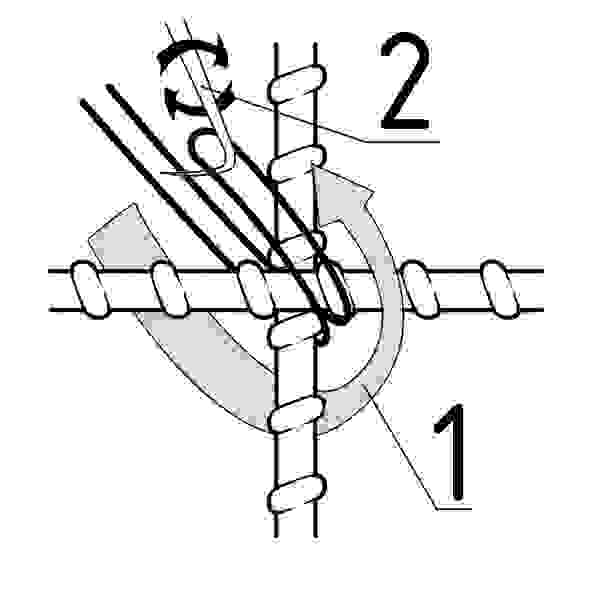

Особое внимание необходимо уделить армированию бетона, так как ленточный фундамент на участке с уклоном может испытывать усиленные нагрузки. Горизонтальные слои арматуры (от 2 до 4 прутьев в каждом) размещаются вблизи нижней и верхней плоскостей бетонного монолита. Они соединяются вертикальной арматурой. Прутья не должны размещаться ближе 5 см от наружной плоскости бетона во избежание их коррозии.

После того, как готовы опалубка и арматура, заливается бетон марки не ниже М200. Процесс заливки должен быть непрерывным. Если делать его не за один раз, а в несколько заходов, то по границам слоев железобетонная лента будет ослаблена. Бетон подлежит тщательной трамбовке, чтобы удалить воздух. После заливки бетона необходимо подождать до полного его высыхания, прежде чем возводить дом. Это время составляет около месяца.

Защита фундамента от влаги

Непременно нужно защитить бетонный фундамент от влаги. Для этого после застывания бетона его покрывают наплавляемой, обмазочной, напыляемой, проникающей или рулонной гидроизоляцией.

Важно! Обязательно необходимо сделать дренажную систему.

Бетонная лента будет препятствовать перемещению грунтовых вод с нагорной стороны участка вниз по склону, вследствие чего будет накапливаться влага. Дренажная система необходима, чтобы вода не размывала основание дома. Устройство дренажа зависит от напластования грунтов, а также от величины уклона. Может быть достаточным устроить его только с нагорной стороны участка, но может потребоваться и вокруг всего дома.

Хотя вполне можно сделать ленточный фундамент на склоне своими руками, некоторые работы все-таки следует доверить специалистам. В частности, проектирование дренажной системы. Долговечность фундамента напрямую зависит от качества дренажа.

Построенный с соблюдением всех требований, ленточный монолитный фундамент обеспечит надежную и долговечную опору для дома, стоящего на склоне.

Армирование мелкозаглубленного фундамента

От правильности армирования фундамента будет напрямую зависеть его долговечность, поэтому подбору необходимого диаметра и правильной конструкции арматурного каркаса следует уделить особое арматура размещается в верхней и нижней части ленты (армокаркас имеет только верхний и нижний пояс). Размещать арматуру в середине нет необходимости.

Арматура должна заглубляться на расстояние примерно 5см от наружной поверхности в верхнем и нижнем поясе будет по 3 стержня, то достаточно арматуры ∅ 10 мм (А-III). Если в каждом поясе предусматривается по 2 стержня, то следует взять более толстые стержни — ∅ 12 мм.

Расчетные действия

Чтобы сделать соответствующие расчеты для строительства фундамента на склоне, можно воспользоваться специальными программами с введением данных, полученных во время исследования. Для получения более правильного расчета необходимо учитывать множество факторов:

Расчеты для строительства фундамента на склоне

• Результаты исследования грунта.
• Вес строения, включая коробку, перекрытия и кровельную систему.
• Полезную нагрузку, в которую входит вес мебели и общая масса жильцов.
• Нагрузка от ветра и снежного покрова.

Помимо этого расчетные работы подразумевают определение соответствующих затрат:

• Стоимость исследовательских работ.
• Материал для строительства основания.
• Аренда тяжелой строительной техники.
• Стоимость земляных работ.
• Расходы, связанные с укреплением грунта и устройством дренажной системы.

Пошаговая инструкция по монтажу

Порядок действий при строительстве ленточного основания на склоне:

1. Разметка участка, установка кольев по углам будущей траншеи.
2. Рытье траншеи на необходимую по геологическим условиям глубину.
3. Выравнивание дна траншеи по горизонтали.
4. Создание слоя песчаной засыпки. Как вариант — поочередно слой песка и щебня.
5. Тщательная трамбовка песчаной подушки.
6. Проверка горизонтали поверхности песчаного слоя. При необходимости производится коррекция и выравнивание.
7. Укладка гидроизоляционного слоя.
8. Сборка опалубки.
9. Монтаж арматурного каркаса.
10. Заливка бетона.
11. Выдержка бетонной ленты, во время которой в течение 10 дней производится периодическое смачивание ленты водой.
12. Распалубка (производится через 10 дней после заливки).
13. После выдержки в течение 28 дней поверхность ленты покрывают слоем гидроизоляции и утепляют. После этого приступают к дальнейшим строительным работам.

Строительство ступенчатой ленты производится поэтапно, начиная с нижней ступени. Для каждой из них необходимо произвести полный цикл работ по созданию всех элементов фундамента. Некоторые моменты можно объединить, например — земляные работы или монтаж утеплителя.

ОБРАТИТЕ ВНИМАНИЕ!Каждый случай строительства на уклонах по своему уникален, поэтому рассматривать более подробно можно только конкретный проект с полным перечнем условий строительства.

Как возвести фундамент на склонах

Как правило, возведение таких оснований слишком сложное и финансово затратное. Уклон считается большим, если высотный перепад составляет метр и больше, а это полноценные склоны. Тут нужно сразу проектировать ступенчатую конструкцию основания, но она слишком дорогая. А вот столбчатые основания тут будут как раз оптимальными.

Возведение таких оснований состоит с нескольких этапов:

1. Разметка территории, устранение растительности и первичное выравнивание грунта.
2. Выкапывание углублений под будущие столбы. Глубина подбирается таким образом, чтобы будущие столбы имели горизонтальную плоскость, а ростверк немного выступал от грунта в самой высокой точке.
3. Затем устанавливается арматура и заливается конструкция бетоном.

Понятно, что именно земляные работы тут будут составлять как минимум половину расчетных расходов на возведение основания здания.
