Ворота из профлиста своими руками – делаем быстро и надежно

Сегодня самостоятельное изготовление ворот из профнастила является наиболее оптимальным вариантом по цене, в сравнении с готовыми заводскими изделиями. Экономия денег, дешевизна рабочего материала и возможность варьировать разные варианты установки даёт толчок к изготовлению ворот из профилированного листа своими руками.

Металлические ворота с калиткой

Для владельцев частных домов в Сочи мы предлагаем функциональные металлические ворота с калиткой, которая уже встроена в полотно и готова к применению. Такой вариант ограждения удобен и надежен – мы обеспечиваем качественную фиксацию полотен, устанавливаем надежные замки, удобные ручки для максимально приятного и безопасного использования изделия. Вы можете подобрать подходящий эскиз ограждения в нашем каталоге на свое усмотрение, а также заказать разработку индивидуального проекта, в котором будут учтены ваши пожелания к техническим свойствам и внешнему виду конструкции.

Особенности металлических распашных ворот от "Заборово"

На заказ мы может изготовить конструкции любого размера, дизайна и назначения – гаражные, для частного дома, коммерческой компании:

  • Самая недорогая по стоимости модель – с заполнением из сетки-рабицы. Две сетчатые створки крепятся на опоры, прочно зафиксированные в грунте. При необходимости такую конструкцию можно перенести на другой участок.
  • Из профлиста – закрывает обзор, хорошо сочетается с любым архитектурным стилем. Можно заказать изготовление из листов с разной толщиной и высотой волны, в любом оттенке из коллекции RAL.
  • Металлический штакетник. Подходит для дачных участков за счет прочности, цены и способности пропускать солнечный свет, который нужен для выращивания овощей и зелени.
  • Панели «сэндвич». Используют для склада и гаража. Имеют слой утеплителя, поэтому, кроме защитной функции обеспечивают теплоизоляцию.
  • Кованые. Художественная ковка хорошо дополняет архитектуру элитных особняков. Поскольку вес такой конструкции большой, для ее установки требуются прочный опоры и фундамент.

Что такое профнастил?

Другое название этого материала – металлочерепица. Он представляет из себя рифленый металлический лист. Обычно в производстве используется сталь, а в качестве покрытия применяют алюминий, цинк и их сплавы, а также полиэстер. Сначала листы плоские, но на формовочном станке им придается конечная форма, делающая их значительно более прочными и твердыми. Встречаются разные варианты профилей – волнообразный, трапециевидный. Важно помнить, что качество ограждения напрямую будет зависеть от высоты рельефа: чем выше профиль, тем прочнее материал.

Покрытие листов выполняет как защитную функцию, так и поможет сформировать дизайн ворот. Профнастил покрыт в нескольких слоев – оцинковка, защита от коррозии, грунтовка и, наконец, декоративный слой. Производители проявляют фантазию – например, выпускают железные листы с различными узорами или просто матовые.

Профлист для ворот – почему именно этот материал?

Современные застройщики в большинстве случаев выбирают именно профилированный лист для строительства оград и ворот, так как он обладает многими достоинствами. Производят его на промышленных предприятиях по технологии холодной прокатки из стальных листов, которые с двух сторон обрабатывают защитной оцинковкой. Она предохраняет готовое изделие от преждевременного разрушения и коррозии.

Кроме того, сейчас на оцинкованный лист добавочно наносят и особый полимер, который делает эксплуатационные параметры профлистов еще более качественными. Примечательно, что полимерное покрытие выполняется различными цветами, что позволяет создавать любые по расцветке ограждающие конструкции и ворота с калиткой из профлиста.

Описываемые нами изделия, как было сказано, характеризуется рядом преимуществ, выделяющих их из богатого ассортимента иных строительных материалов, применяемым для монтажа оград и ворот. Среди таких преимуществ отдельно хочется выделить следующие:

  • малый вес: разумные затраты на транспортировку материала и упрощенные монтажные работы;
  • долговечность конструкций из профнастила: подобные ограждения служат не менее 25 лет;
  • доступная цена при уникальных свойствах материала;
  • экономия на обслуживании конструкций из профилированных листов: их не нужно регулярно красить, так как они не подвержены ржавлению и не выгорают под солнцем;
  • возможность подобрать идеальный цвет и текстуру, которые не будут диссонировать с отделочными элементами дома и придомовой территории.

А главное – ограду из профлиста можно устанавливать самостоятельно, не тратясь на услуги специалистов строительной сферы.

Широкий выбор типоразмеров и цветов ворот из профнастила

Одним из достоинств таких ворот является то, что их можно изготовить по индивидуальным размерам, в зависимости от требуемой ширины пролета, а также желания заказчика. Немало людей самостоятельно изготавливают такие конструкции, поскольку если обладать элементарными слесарными навыками, уметь варить металл, то при правильном подходе, это вполне по плечу многим. Широкий диапазон цветовой гаммы дает возможность выбрать тот оттенок, который будет наилучшим образом гармонировать с забором, домом и придворовыми постройками.

Чтобы ворота распашные металлические с калиткой из профнастила получились прочными и долговечными, важно учитывать следующее:

  1. На первом этапе обязательно необходимо составить эскизный проект, в котором важно определить размеры конструкции, тип используемого материала и его количество, просчитать весовую нагрузку, а также необходимую фурнитуру (петли, ручки, замки)
  2. Материалы должны быть качественными, причем это касается не только профнастила, приобретать который необходимо у проверенного производителя, но и профилированной трубы прямоугольного или квадратного сечения, из которого будет вариться каркас. То же самое касается и фурнитуры, которая должна быть устойчивой к износу, а также необходимых дополнительных элементов: саморезов, заклепочных «пистонов», засовов, стопоров-фиксаторов и прочего
  3. Одним из наиболее сложных этапов работ является выравнивание отдельных отрезков профиля с получением правильного прямоугольника, что сделать непросто из-за большого размера, поэтому здесь применяют слесарный уголок
  4. Дверной проем может располагаться не только с одной из сторон, но и ближе к середине, что зависит исключительно от желания заказчика
  5. Принимая во внимание высокую нагрузку, которую будут испытывать опорные столбы, особое внимание следует уделить их соответствующему сечению, а также грамотному бетонированию

Важно понимать, что сделать калитку и ворота из профнастила своими руками вполне реально, однако это потребует определенных затрат времени и сил.

При изготовлении каркаса и створок сваривание заготовок лучше всего производить на ровной поверхности с минимальными перепадами высоты, для чего можно на земле постелить лист железа или жести.

Если человек сомневается в своих возможностях, можно обратиться в специализированную компанию, которая оказывает соответствующие услуги. Доверяя проектирование, конструирование и монтаж опытным специалистам, заказчик получает уверенность в том, что в сжатые сроки будут изготовлены ворота с калиткой, которые прослужат долгие годы. При этом ворота из профнастила с калиткой внутри, чертеж которых предоставляется заказчику на утверждение, обязательно должен выполняться из сертифицированных материалов.

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

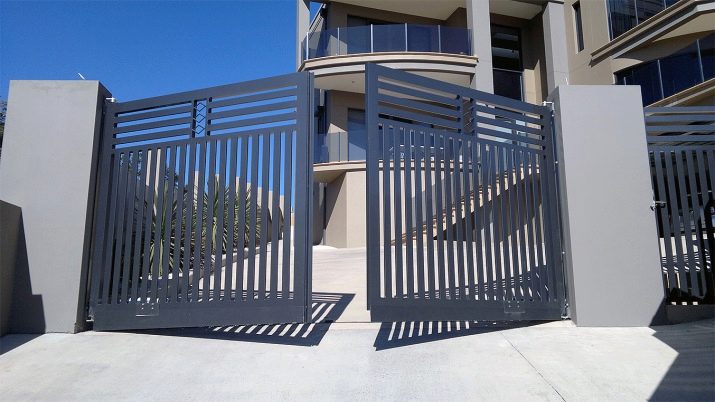

Распашные конструкции

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Характеристики профнастила — достоинства и недостатки

Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

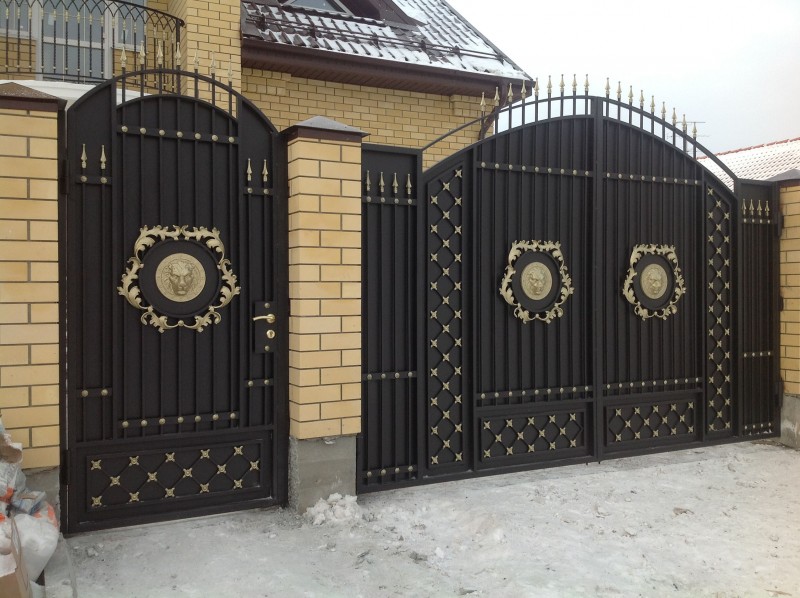

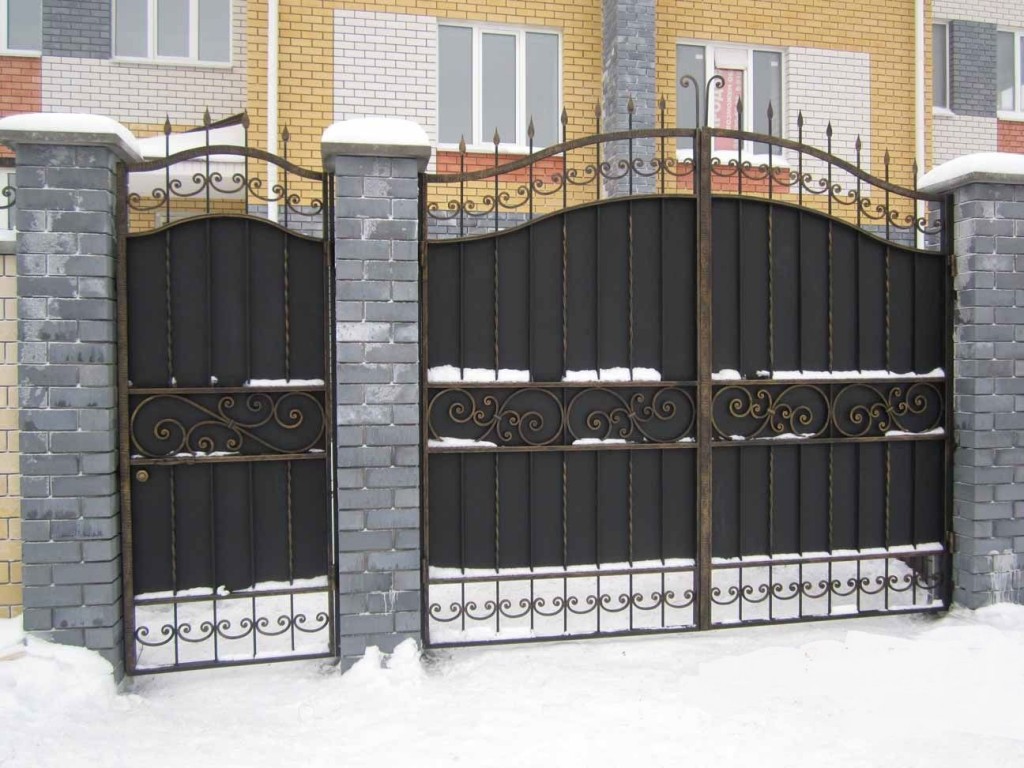

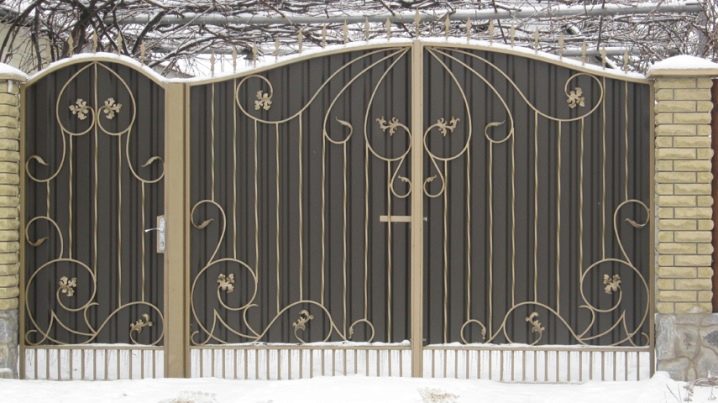

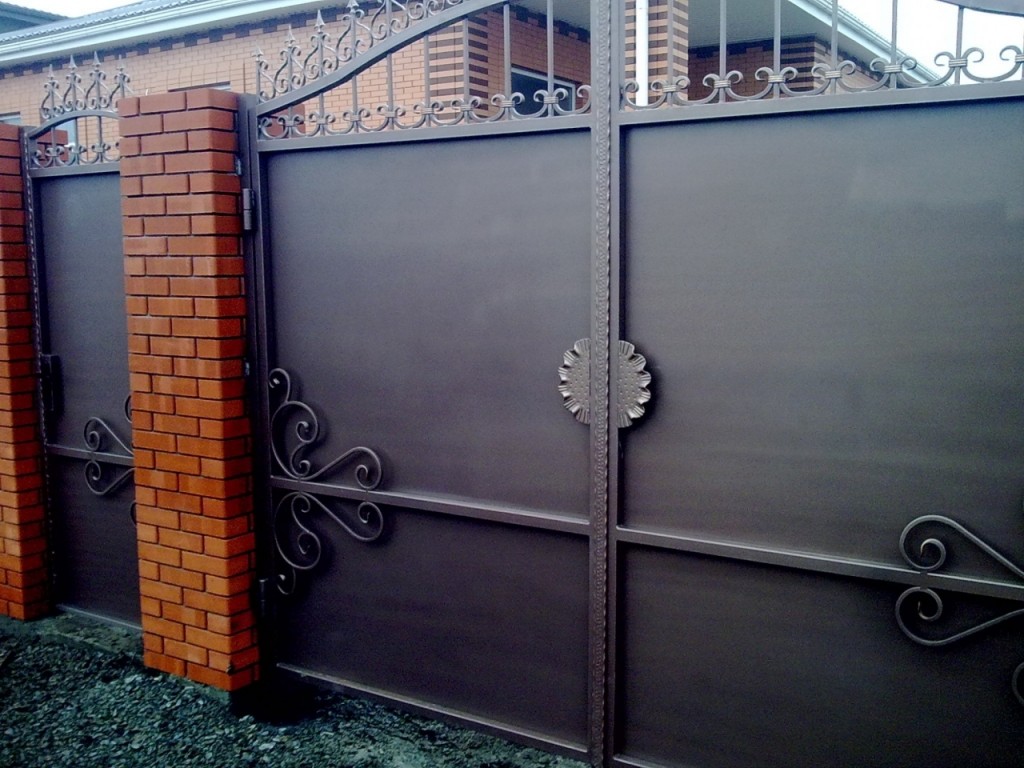

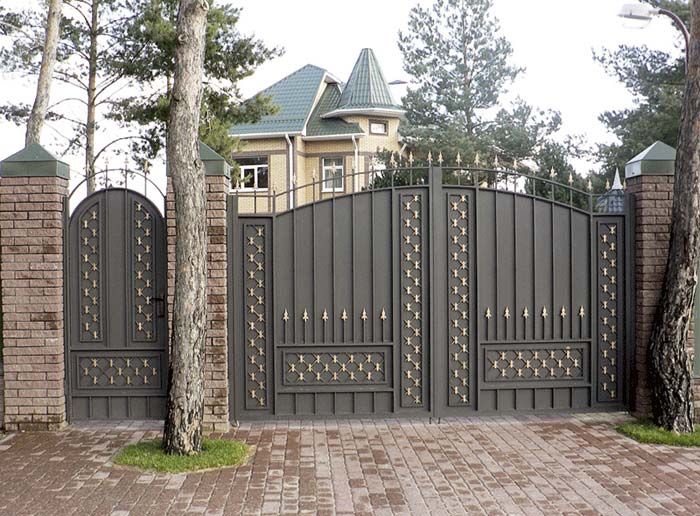

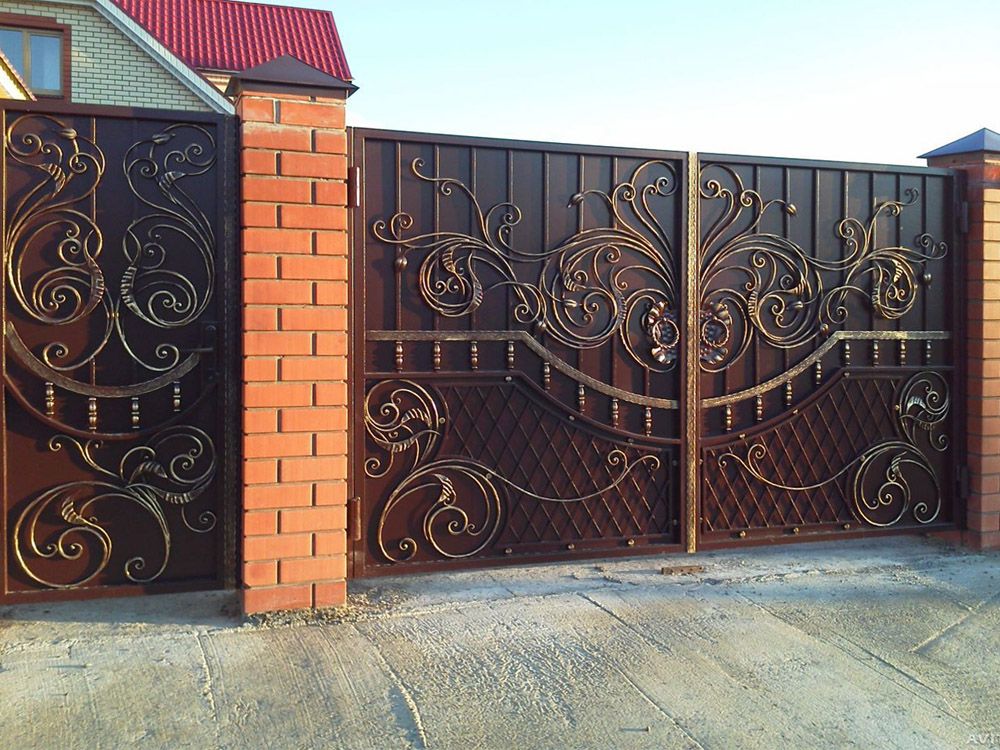

Ворота из профнастила можно украсить коваными элементами

Профлист обладает разнообразными преимуществами:

  • долговечность. Качество материала обеспечивает срок службы до 50 лет;
  • внешний вид. Изделия из профнастила смотрятся основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкой гамме текстур и расцветок можно экспериментировать с дизайном изделия;
  • небольшой вес и, соответственно, малая нагрузка на опоры. Эта особенность облегчает доставку и монтаж материала. Более того, для лёгкой обшивки не требуются массивные опорные столбы, что сокращает затраты;
  • простота в уходе и эксплуатации. Ворота из профилированного листа не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
  • доступная цена. С учётом вышеперечисленных характеристик стоимость материала в сравнении с другими подкупает.

Недостатками можно считать:

  • необходимость свободного места для открывания;
  • вероятность стукнуть створкой автомобиль;
  • повышенную ветровую нагрузку в регионах со сложными метеоусловиями.

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ "Межгосударственная система стандартизации. Основные положения" и ГОСТ "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Частным учреждением "Центр по сертификации оконной и дверной техники" (ЦС ОДТ) и Обществом с ограниченной ответственностью "DoorHan" (ООО "DoorHan")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. N 103-П)

За принятие проголосовали:

Краткое наименование страны по  МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Россия

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

Узбекистан

UZ

Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2017 г. N 1405-ст межгосударственный стандарт ГОСТ 31174-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2018 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений следующих европейских стандартов:

EN 13241-1+А1:2011* "Промышленные, коммерческие и гаражные двери и ворота. Стандартные изделия. Часть 1. Изделия без требований к огнестойкости и дымообразующей способности" ("Industrial, commercial and garage doors and gates — Product standart — Part 1: Products without fire resistance or smoke control characteristics", NEQ);

________________

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

EN 12453:2000 "Промышленные, коммерческие и гаражные двери и ворота. Безотказность эксплуатации механизированных ворот. Требования" ("Industrial, commercial and garage doors and gates — Safety in use of power operated doors — Requirements", NEQ);

EN 12426:2000 "Промышленные, коммерческие и гаражные двери и ворота. Воздухопроницаемость. Классификация" ("Industrial, commercial and garage doors and gates — Air permeability — Classification", NEQ)

6 ВЗАМЕН ГОСТ 31174-2003

7 ПЕРЕИЗДАНИЕ. Март 2018 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок — в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет ()

этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила Схема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его элементов;

месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери (вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет) Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголками Усиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

В этом случае разумнее использовать диагональную перемычку.

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Структурные элементы конструкции

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

  • верхний страховочный ролик;
  • нижние ролики;
  • концевой ролик и заглушка балки;
  • пара улавливателей;
  • направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод, дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Калитка с двумя столбами

Прайс на калитку с двумя столбами

Наименование продукции Без покраски Покраска «рекупират» Порошковая покраска
Калитка «Эконом » 3 600 руб 3 900 руб 4 000 руб
Калитка «Стандарт» 4000 руб 4 600 руб 4 800 руб
Калитка «Рабица» 5 000 руб 5 700 руб 6 000 руб
Калитка «3D сетка» 6 000 руб 6 700 руб 7 000 руб
Калитка «Решётка» 8 900 руб 9 500 руб 9 700 руб

Дополнительно

Наименование продукции Цена
Засов 200 руб
Замок врезной без ручки (БИФ -009), установленный в коробку 1 500 руб
Замок врезной с ручкой (ЗВ9-8/13), установленный в коробку 2 500 руб
Калитка с двумя столбами

Последующие этапы

В то время, пока бетон будет схватываться, можно заняться изготовлением каркаса. В работе можно использовать металлические трубы или бетонные столбы. Реже, но всё же, иногда в качестве рабочего материала берут сваи.

Дальнейшие действия – это изготовление рамы створок и установка петель. Обычно 2 петель достаточно. Но если необходимо усилить конструкцию добавляют ещё одну петлю. Навеска профлистов может выполняться с наружной и внутренней стороны каркаса с использованием саморезов или заклёпок.

Не забываем о фурнитуре. Это не менее важные элементы конструкции, чем предыдущие составляющие. Одним из важных элементов фурнитуры считается замок. В вопросе выбора замка приоритетов нет. Можно установить навесной, врезной или накладной замок. Благо вариантов на рынке масса.

Обязательный атрибут- защелка. Она традиционно устанавливается с внутренней стороны конструкции. Так же, она монтируется на калитку из профнастила.

Можно установить автоматику. Это избавит вас в холод и дождь от необходимости открывать ворота вручную.

Теперь давайте рассмотрим вопрос об устройстве калитки и определимся с вариантами её монтажа.

Если створки ворот сделать не одинаковыми по ширине, тогда одна из них может выступать как входная калитка из профнастила. В этом случае нагрузка на конструкцию будет минимальной, в большей части на одну стойку. Описанную конструкцию можно отнести к бюджетному варианту.

Если калитку расположить посередине, то каркас калитки будет выступать в качестве усилителя створки. Монтаж калитки ближе к опорному столбу подразумевает нагрузку на опорный столб.

Нужно понимать, что калитка – это дополнительный вес для всёй конструкции створки, поэтому необходимо для ее усиливать такой каркас и ставить дополнительные петли.

Проекты ворот из профлиста

Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.
