Водосток из канализационных труб своими руками

Материалы: их плюсы и минусы

Система водостока с крыш должна сочетать в себе надежность, долговечность, эстетичный внешний вид, а также соответствовать финансовым возможностям застройщика. Исходя из этих критериев, следует обратить внимание на достоинства и недостатки каждого вида материала, прежде чем решить, из чего сделать самому водосток.

1. Оцинкованная листовая сталь. Это недорогой вариант, чаще других используемый в коммунальном строительстве. Минус: возможная деформация желобов при их очистке от наледи механическим способом.
2. Сталь с полимерной защитной пленкой. Такие системы предпочтительны для домов с кровлей из металлочерепицы. Плюсы: стойкость к морозу и атмосферным осадкам, возможность подбора тона под цвет кровельного или стенового материала. Минусы: при прохождении воды по желобам создается много шума.
3. Сталь с нанесением краски. Не очень практичный вариант: требует периодического обновления декоративного покрытия. Если такой водосток смонтировать под мягкую кровлю, то дождь постепенно смывает абразивные частицы в желоба, разрушая металл.
4. Термостойкий пластик. Он обеспечивает прочность, коррозионную стойкость деталей, простоту монтажа, устойчивость к солнечным лучам. Полимер не разрушается под действием кислотных осадков и абразива, поглощает шум.

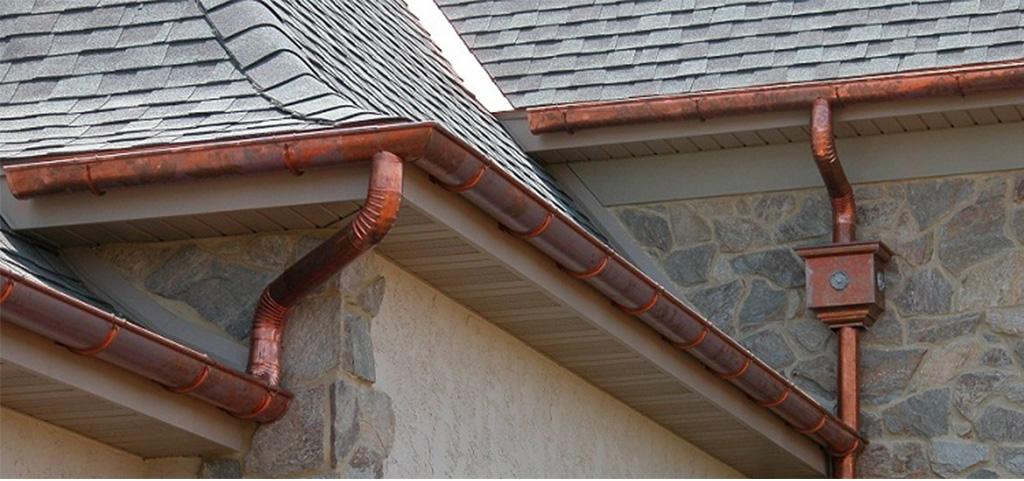

Иногда водосточные системы собирают из медных деталей – это практически вечный вариант, придающий зданию особый шарм. Единственный минус меди – ее дороговизна.

Как проектируется и чем комплектуется система водостока с крыш

Любая водосточная система собирается из стандартных элементов, выполняющих свои функции. Вот основные составные части водостоков:

• желоба – для приема воды и ее перемещения в горизонтальном направлении;
• водосточные трубы – они обеспечивают движение водного потока вниз;
• заглушки – для ограничения течения воды;
• муфты и переходники – для соединения прямых участков сети;
• воронки – их устанавливают на стыках желобов и труб;
• колена, тройники, угольники (90, 120, 135 градусов) – для распределения потоков, приближения трубы к стене и обхода углов;
• крюки (держатели, кронштейны) – для фиксации желобов;
• хомуты со штырями – для крепления труб к стенам.

Если водосток с крыши дома проектируют самостоятельно, кроме выбора материала, решают несколько основных задач.

1. Определение диаметра водосточных труб и желобов. Они зависят от угла наклона скатов, площади кровли, наибольшей интенсивности осадков в районе расположения постройки.
2. Чтобы не было перелива воды, чаще всего подбирают элементы с такими диаметрами: для дачи, гаража, небольшого дома – диаметр желобов 70-115 мм, труб – 50-70 мм; для дома или коттеджа средних размеров – диаметр желобов 115-130 мм, труб – 75-100 мм.
3. Выбор схемы расположения водосборных и водоприемных точек. Она определяется типом кровли и длиной свеса. Водосточные трубы обычно размещают по углам.
4. Расчет количества материала. Сначала нужно подсчитать метраж желобов: измерить периметр дома и добавить около 5% (с учетом уклона). Число труб и воронок зависит от длины стен – на каждые 10 м желоба нужен один водосток в комплекте с воронкой. Длина каждой трубы определяется расстоянием от земли до свеса кровли. Соединительные, угловые и распределительные элементы рассчитывают индивидуально, исходя из конфигурации здания.

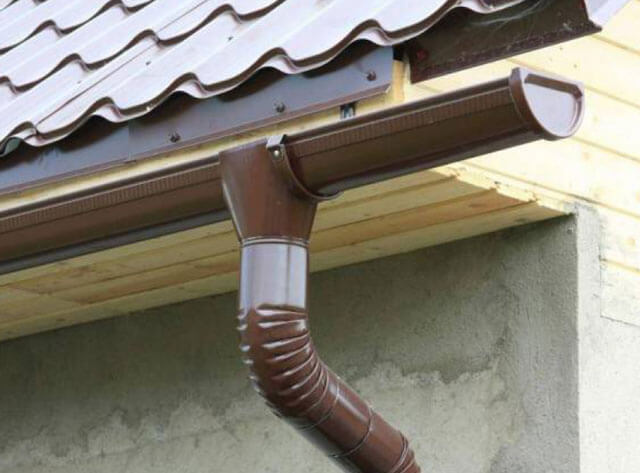

Для чего нужен желоб и как он выглядит

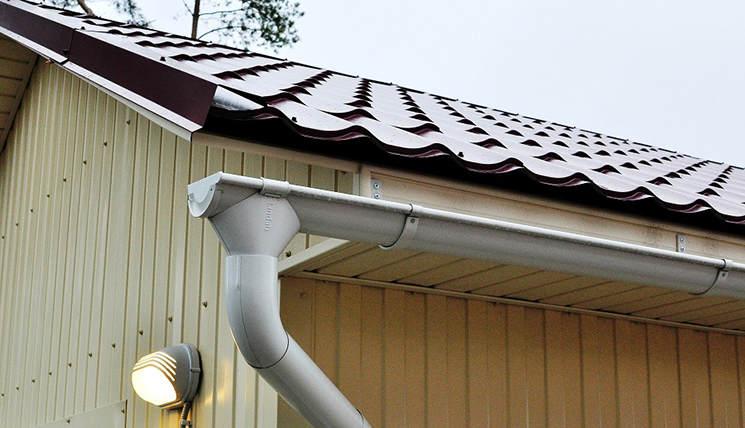

Монтаж водостока под кровлю из металлочерепицы

Стекание воды по кровле выступает вариантом естественного отвода. Однако в местах с более выраженным рельефом, на внутренних углах, сложных карнизах этого недостаточно. Вода и снег здесь накапливаются, что чревато протечкой или повреждением кровельного материала.

Водосток – разновидность санкционированного водоотвода. Такое устройство устанавливается на сложных участках, собирает в себя воду и выводит ее за границы крыши.

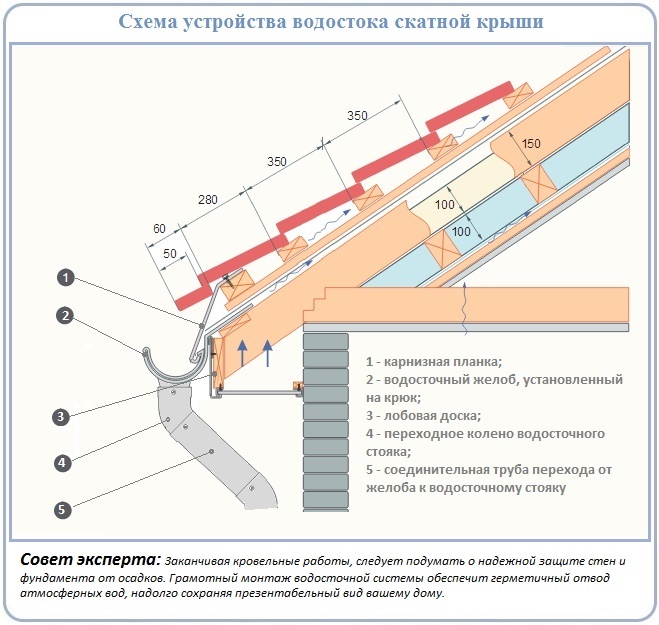

Водосточная система включает несколько элементов:

• подкарнизный желоб – конструкция, в которую собирается вода с кровли;
• воронка – через это устройство вода удаляется;
• труба – отвод воды за границы не только крыши, но и здания.

Желоба и воронки могут иметь разную форму в зависимости от назначения.

Конструкция водостоков

Водосток с открытым желобом

Прежде чем крепить восток к крыше под черепицу или профнастил, нужно правильно выбрать устройство.

По форме различают желоба полукруглые, прямоугольные, квадратные. Чаще всего используются круглые, поскольку они выводят максимальный объем воды при минимальных размерах. Кроме того, такое сечение предупреждает появление завихрений, а значит на стенках и в местах перехода в воронку или в трубу не откладывается грязь.

По конструкции различают закрытые и открытые желоба.

• Закрытый – воронка составляет с водостоком одно целое. Такая конструкция проще в монтаже и выглядит элегантно. Однако отверстие под воронку здесь узковато, его нужно освобождать от опавших листьев, грязи, льда.
• Открытый – воронка выступает отдельным элементом и монтируется самостоятельно. Проходимость такой системы выше, однако выше и парусность. Поэтому такие конструкции нужно тщательно прикреплять.

Изготавливают желоба и воронки из разных материалов. Главное требование к ним – стойкость к коррозии.

• Пластик – дешевый, легкий, неприхотливый вариант. Пластик не подвержен никакому виду коррозии, не нуждается в уходе. Материал глушит звук, поэтому шум текущей воды не беспокоит обитателей дома. Недостаток – низкая стойкость к механическим нагрузкам. Пластиковые водостоки довольно легко погнуть, смять, а сильный порыв ветра может их оторвать.
• Оцинкованное железо – долговечный, прочный, надежный материал. Не боится коррозии, так как покрыт защитным слоем цинка и полимерной краски. Минус – большая звонкость, шум воды очень хорошо слышен.
• Медный сплав – еще более устойчив к коррозии, чем оцинкованная сталь, но не так звонок: у меди выше коэффициент звукопоглощения. Медные водостоки очень красивы и не теряют своей привлекательности спустя много лет.

Цветовая гамма металлических конструкций совпадает с оттенками краски для профлиста и металлочерепицы. Их проще подобрать по цвету.

Инструкция по монтажу водостока

Цена водостока

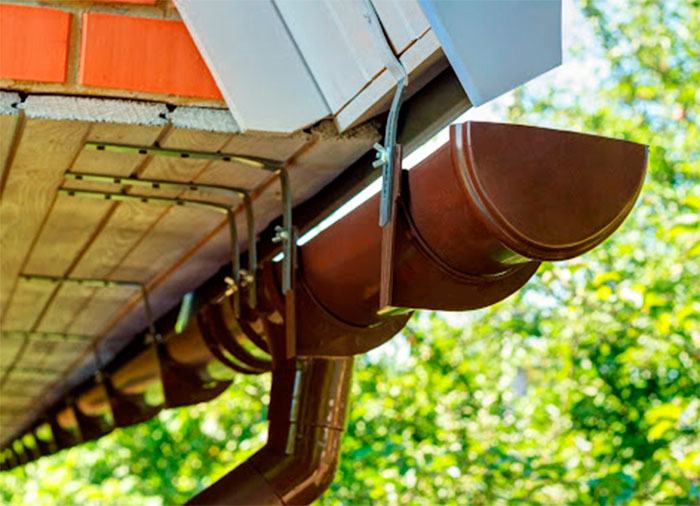

Как правильно выбрать крюк для желоба

Чтобы водосток не вышел из строя раньше времени, важно грамотно подойти к выбору кронштейна для желоба. Желательно, чтобы толщина крепления была более 3 мм, а радиус (диаметр изгиба) соответствовал величине сечения лотка.

Для крепления металлических желобов чаще выбирают металлические крюки – из оцинкованной стали с полимерным покрытием. Пластиковые держатели не справятся с такой нагрузкой. Обращайте внимание и на цвет кронштейна – если он не будет совпадать с оттенком желоба водостока, то сам держатель будет некрасиво выделяться на общем фоне крыши.

Перед покупкой проверьте целостность полимерного покрытия. Любое повреждение – станет причиной появления на крюке коррозии, а это в свою очередь приведет к повреждению  водосточного желоба.

Монтаж водоотвода

Чтобы совершить монтаж пластиковой водоотводной системы нужно выполнить несколько шагов.

Прежде всего, надо запомнить, что монтаж узлов водостока должен производиться под некоторым углом. Это делается для того, чтобы не было застаивания воды.

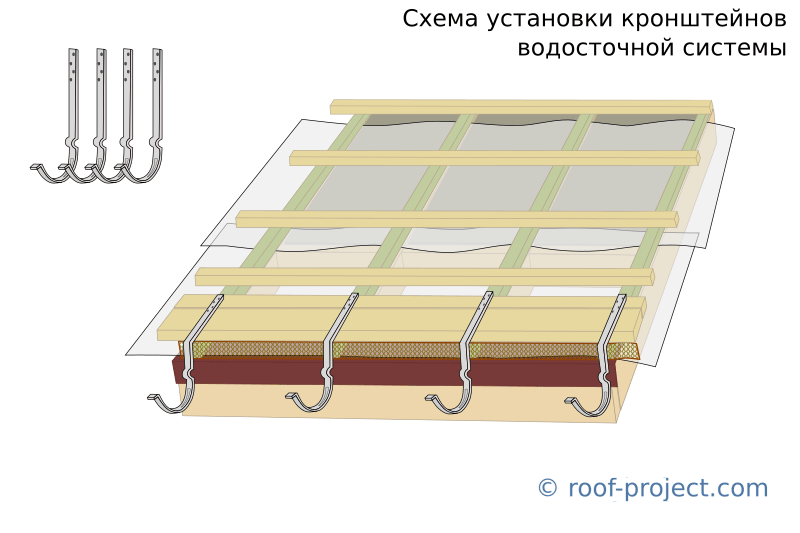

1. Элементы крепежа кронштейна монтируют в процессе возведения строения.
2. Вначале крепят водосточные желоба, потом устанавливают воронки для воды. На концах желобов прикрепляют крышки.
3. После этого к  воронке для водосбора прикрепляют вертикальный отрезок водостока.
4. К стене вертикальный отрезок трубы крепят на заранее установленные кронштейны.

Крепление водосточной трубы. Советы и рекомендации

Желоба водостока прикрепляются к стенам при помощи кронштейна, который прикручен саморезами. Крепёж желоба водостока к фронтальным доскам используется при использовании водостока из полимерных материалов. Помимо саморезов для крепления системы водосбора к стенам можно использовать анкера из металла или гвозди.

В том случае, если вы соберётесь производить монтаж водосточной системы в процессе возведения крыши, то кронштейны для крепежа можно прикрутить к опорам стропил, снизу обрешётки. При разметке крепежа водосточной системы необходимо учитывать наклон желобов водостока к воронкам для водосбора. Наклон водостока должен быть 5-10 градусов, это необходимо для того чтобы вода сама стекала в вертикальные водосточные трубы.

Полимерные трубы, которые расположены вертикально,  крепятся к наружной поверхности стен, с помощью крепкого крепежа. Для крепежа используют кронштейны из металла.  Кронштейн для крепежа фиксируют в стене дома анкером или саморезом на шесть сантиметров в глубину.

Когда будете выбирать кронштейны для крепежа, необходимо учесть то, что крепёж должен быть немного больше, чем диаметр трубы.

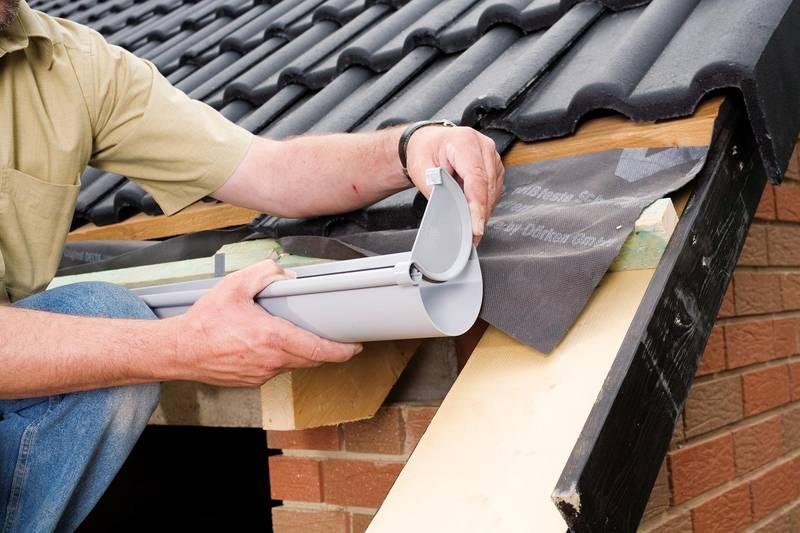

Установка водосточных желобов

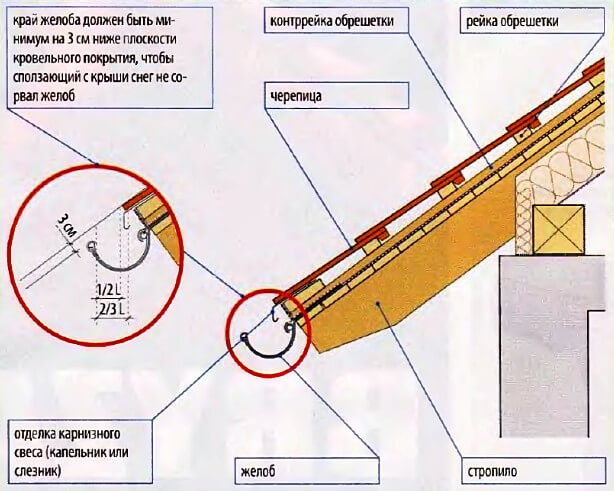

До начала монтажа горизонтальных водосборных желобов, необходимо сделать все замеры и провести разметку мест крепежа кронштейнов. Кронштейны должны крепиться на расстоянии не более шестидесяти сантиметров. Затем определите угол наклона желоба расположенного горизонтально. Чтобы это сделать необходимо, разметить положение первого и крайнего кронштейна, для этого необходимо протянуть между ними шнур или нитку. Следующим шагом будет разметка для фиксации остальных кронштейнов.

Монтаж желоба водостока начинают с краёв, но необходимо учесть, что отрезок трубы расположенный вертикально должен быть не дальше пятнадцати сантиметров от ближнего кронштейна!

Крепление трубы водостока

Для начала необходимо определить место для фиксации кронштейна, который будет расположен сверху вертикально участка трубы. Обязательно нужно учесть ширину карниза крыши и размер колена трубы.

Если воронка для приёма воды на желобе водостока находиться далеко от стены, то лучше сделать на вертикальном участке трубы изгиб.

Монтаж водостока

Вертикальный участок водосточной трубы нужно закреплять примерно в пяти сантиметрах от наружной стены дома.

Первым устанавливают кронштейн сверху, затем при помощи отвеса отмечают вертикальную линию и размечают места для крепежа кронштейнов.

Крепления на вертикальном участке трубы должны быть с расстоянием в один метр.

Когда вы разместили кронштейны, далее монтируете отвод, он должен подавать воду с желоба к водосборной воронке в отрезок трубы расположенный вертикально.

Потом монтируете вертикальный участок трубы и после его крепления, монтируете снизу трубы колено для стока воды в ёмкость или на землю.

Необходимо учесть, что стык отвода и трубы водостока должен быть присоединён к стене отдельным кронштейном.

Планирование водостока

Правильно установить водостоки невозможно без предварительного планирования. Что следует делать?

1. Подсчитать общую площадь кровли в разрезе каждого ската. Составить эскиз монтажа с указанием мест установки воронок. При этом нужно иметь в виду пропускную способность системы и согласовывать диаметр желоба, вертикальных сливных труб и количество воронок с размерами скатов.

   Площадь кровли. Формулы для расчета

2. Подсчитать номенклатуру и количество различных элементов водосточной системы с учетом сделанных технических схем монтажа. Настоятельно рекомендуется приобретать все элементы у одного производителя.

   Расчет водосточной системы

3. Выбрать материал изготовления водосточной системы. Все современное оборудование отлично справляется с чисто техническими задачами. Если диаметр желобов подобран правильно, а сама система смонтирована согласно рекомендациям производителя, то водоотвод полностью справляется с пиковыми нагрузками. Тип материала оказывает влияние на время эксплуатации системы, а не на производительность. Меньше всего гарантийный срок имеют пластиковые изделия, больше всего служат медные и алюминиевые. От материала изготовления на 80% зависит стоимость системы, на остальные 20% цены оказывает влияние известность бренда производителя.

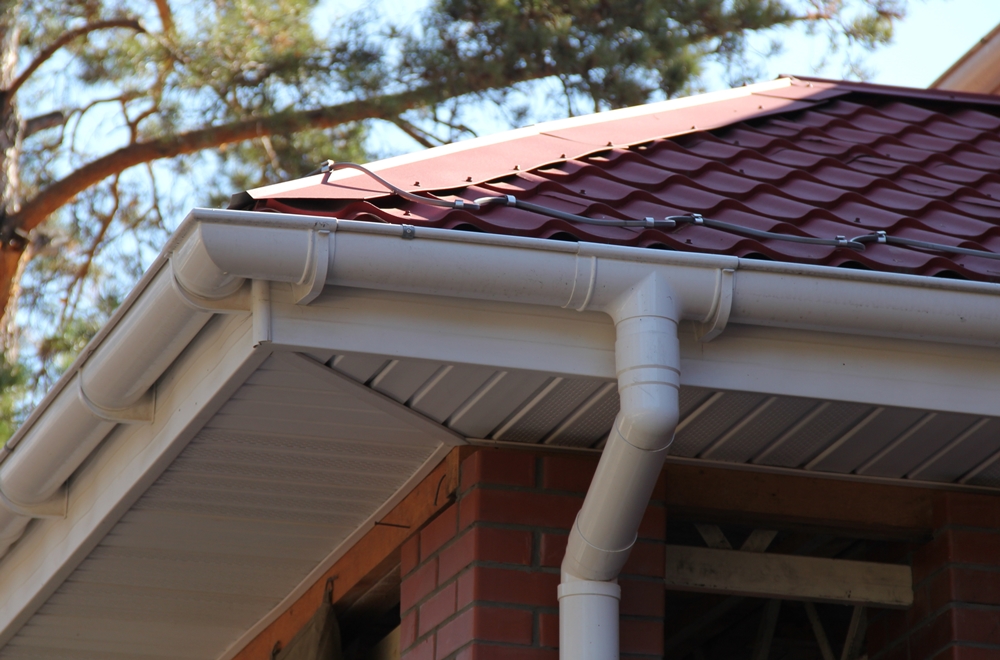

   Пластиковые водосточные системы: преимущества

Несмотря на особенности кровельных систем и различия в комплектации водосливов, для всех типов конструкций существуют общие правила монтажа.

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.

Как правильно определиться с системой водостока?

Качественная установка водостоков не может быть реализована без правильно подобранной системы. Оптимальный выбор рассматриваемого вида системы должен основываться на следующей информации:

• уровень осадков в своем максимуме применительно к тому региону, где находится строение, в отношении которого предполагается проведение работ по монтажу водостоков;
• параметр площади самого большого ската крыши, необходимый в целях определения подходящего желоба.

Существует формула, которая дает возможность рассчитать площадь ската:

S = (A + B/2) x C

При этом стоит учитывать один момент – для плоской крыши, характеризуемой уклоном в пределах 10 градусов, используется несколько другая формула расчета:

S = A x C

Посредством приведенной ниже таблицы можно выбрать водосточную систему в соответствии с полученными замерами.

Когда с определением вида системы будет закончено, следует перейти к подсчету того, сколько материала потребуется. Для упрощения этого процесса надо подготовить чертежи плоскостей.

Обслуживание

Чтобы поддерживать смонтированный водосток в работоспособном состоянии, придется тщательно ухаживать за конструкцией. Два раза в год следует проводить генеральную чистку системы, удаляя скопившейся мусор из желобов и воронок.

Чтобы поддерживать дренажную систему в порядке, необходимо промыть желоба водой, предварительно закрыв гнезда для слива воды защитными сетками, и собрать скопившийся в воронках мусор. Рекомендовано проводить очистку безопасными средствами без острых или грубых частиц, в противном случае, они повредят покрытие желобов, что повлечет за собой сокращение срока эксплуатации системы.

Стоит проверять соединения желобов на надлежащее состояние герметизации, так как любое средство со временем теряет свое свойство.

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

Пластиковый кронштейн для монтажа водостоков

Стандартные элементы водосточной системы

Для самостоятельного строительства водосточной системы из канализационных труб используются трубы и фитинги различных диаметров.

Материалы для изготовления водостока своими руками

Для того, чтобы смастерить водосток своими руками для дачного домика или навеса, достаточно недорогих подручных материалов. Для изготовления водоотводов применяют:

• оцинкованную сталь;
• ПВХ;
• канализационные трубы;
• пластиковые бутылки;
• дерево.

Жестяной водосток для крыши своими руками удобнее сделать с помощью гибочного станка. Раскраивают листовой металл с учетом припуска на вальцевые швы. Кромки отгибают для формирования соединения. Детали раскатывают, выполняют швы вручную или специальной закаточной машинкой. Один край трубок зауживают, монтируют стояк.

Делаем водосток из жести

Из полимерных труб водосток собирается проще. Звенья соединяют аналогично канализационной системе. Для желоба цельный элемент распускают на 2 одинаковые части. С помощью фасонных деталей стояку можно придать нужную конфигурацию.

Водосток из пластиковых труб

Водоотвод из пластиковых бутылок — наиболее бюджетный вариант. Полутора-двухлитровые емкости соединяют в трубу нужной длины, предварительно отрезав горлышко и дно. Склеивают герметиком. Для желоба из бутылок изготавливают лотки, которые последовательно скрепляют степлером или проволокой через проделанные шилом отверстия.

Слив из пластиковой бутылки своими руками

Важно. Изготовить водосток своими руками — задача несложная. Нужно только тщательно заделать стыки, придать желобу уклон не менее 2 мм на 1 м, обработать дерево от гниения. Такая конструкция прослужит хозяину не один год.

Защита водосточной системы

Сетку в этом случае приобретают метражом и разрезают на полосы таким образом, чтобы диаметр свернутой в виде цилиндра полосы был чуть меньше диаметра трубы, из которой изготовлен желоб. Такие цилиндры фиксируются пластиковыми хомутами и укладываются в желоба. В некоторых случаях дополнительные защитные сетки устанавливаются на воронках.

Защита системы водоотлива

Из нашей другой статьи вы узнаете про металлические водостоки для крыш и их монтаж своими руками.

Про особенности поверхностных дренажных насосов можно прочитать тут. Их виды, плюсы и минусы.

О видах дренажных труб и их монтаже есть информация на этой странице сайта

Монтаж водосточной системы из пластика (ПВХ)

Установка водосточных воронок1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

Монтаж кронштейнов (крюков) водосточной системы2. Монтаж кронштейнов (крюков) водосточной системы.

Особенность монтажа крюков водосточной системыБлижайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

Совет. Угол наклона по отношению к воронке – 2° или 3-4 мм. на 1 м. Проверять наклон удобно с помощью капроновой нити.

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

• Простой уклон (прямой) – воронка устанавливается в конце ската.
• Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

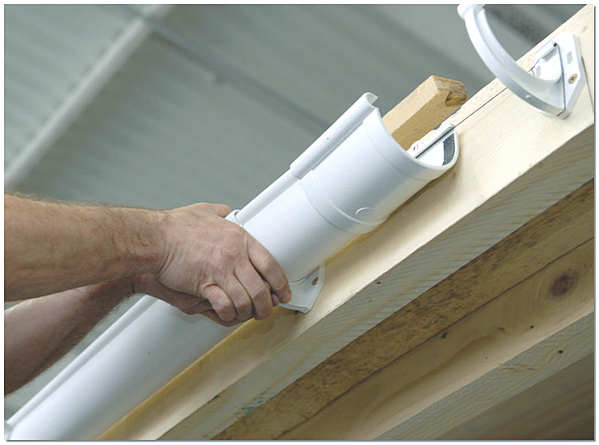

Монтаж соединителя желоба3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Монтаж соединителя желоба на одинаковом растоянии между кронштейнамиСоединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

Нарезка желоба на заготовки4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

Соединение водосточных желобов с воронкой5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Высверливание отверстия в желобе с помощью насадки на дрельОтверстие под воронку можно высверлить в нужном месте желоба используя насадку для дрели – коронку.

Маркировка воронки водосточнойНекоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

Установка воронки без клеяВ клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

Монтаж соединителя желоба6. Монтаж соединителя желоба.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

Монтаж углов и заглушек желоба7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

Монтаж углов и заглушек желоба с помощью клеяИ угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Монтаж колена водосточной трубы с использованием клеяКлей или резиновый уплотнитель обязательны.

Соединение водосточных труб выполняется без клея и уплотнителей.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Монтаж водосточной трубы к стене хомутомТруба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

Монтаж системы разветвителей водостоковПри необходимости монтируется система разветвителей (тройников).

9. Установка пластикового отлива.

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

Организация слива воды в дренажный канал

Как согнуть металл?

Как правило, любые элементы кровли скрываются от посторонних глаз, соответственно, если даже и есть какие-то изъяны, претензий по ним никто Вам не предъявит. Это и позволяет сделать желоба водостока и прочие детали вручную, по определенным правилам или шаблонам. В то же время необходимо уметь работать при помощи киянки, чтобы в нужный момент оправить водосток из метала.

Да, сказать, что такой способ наилучший – не скажешь, поскольку изделие в результате получается волнами, а всего лишь над одной из деталей приходится очень долго потрудиться. В принципе, если это нужно сделать в одном месте, то еще ничего. Ну а когда весь дом необходимо снабдить водостоками, тогда лучше быть работать при помощи специального оборудования.

• Цепь приводная роликовая: что представляет собой механизм

• Как установить электрическую розетку

• Хранение вещей в Москве

В целом же, листогибы на сегодняшний день не проблема приобрести. Они доступны всем, причем в ассортименте. Стоят они, конечно, недешево. Но ведь и качественные изделия можно сделать только на собственном, специальном оборудовании. Как вариант, можно еще взять в аренду такой станок. Но в таком случае никто не гарантирует точности и безотказности изделия.

Монтаж системы из канализационных труб

Для начала необходимо выбрать отправную точку, другими словами место, откуда вы станете затевать работу. Так как работы будут проводиться на высоте, возьмите стремянку и удостоверьтесь в надежности, надежная ли она. Вам направляться быть особенно осмотрительным, поскольку гравитация может сыграть злую шутку. Сам процесс установки не совсем сложный, придерживаясь инструкции, его может выполнить любой строитель-любитель. Итак, давайте рассмотрим все поэтапно:

Вот и все, сейчас все то же самое необходимо сделать по всему периметру.

Система водоотвода с крыши готова. Что само основное, вы израсходовали минимум средств на ее приобретение, поскольку сделали ее самостоятельно.

Возможно сделать самодельную решетку из строительной сетки для защиты системы от листвы. Пригодится некоторое количество метров сетки, которую необходимо разрезать на полосы таковой ширины, дабы, свернув ее в цилиндр, вы смогли взять диаметр, чуть меньше диаметра самой трубы желоба. Сделайте такие цилиндры и поместите их в желоба, надежно зафиксировав там. Это защитит конструкцию от всевозможного мусора.

Типы соединительных узлов

Металлические и пластиковые конструкции собирают двумя способами:

• на уплотнителях;
• с помощью клея.

Уплотнительные прокладки из EPDM-каучука или модифицированной резины обеспечивают достаточную герметичность соединений. При использовании качественных материалов срок эксплуатации достигает десятилетий. Дешевые аналоги после нескольких циклов замерзания-оттаивания и нагрева на солнце теряют эластичность. В результате возникают протечки. Требуется демонтаж желобов или водосточных труб с заменой прокладок.
