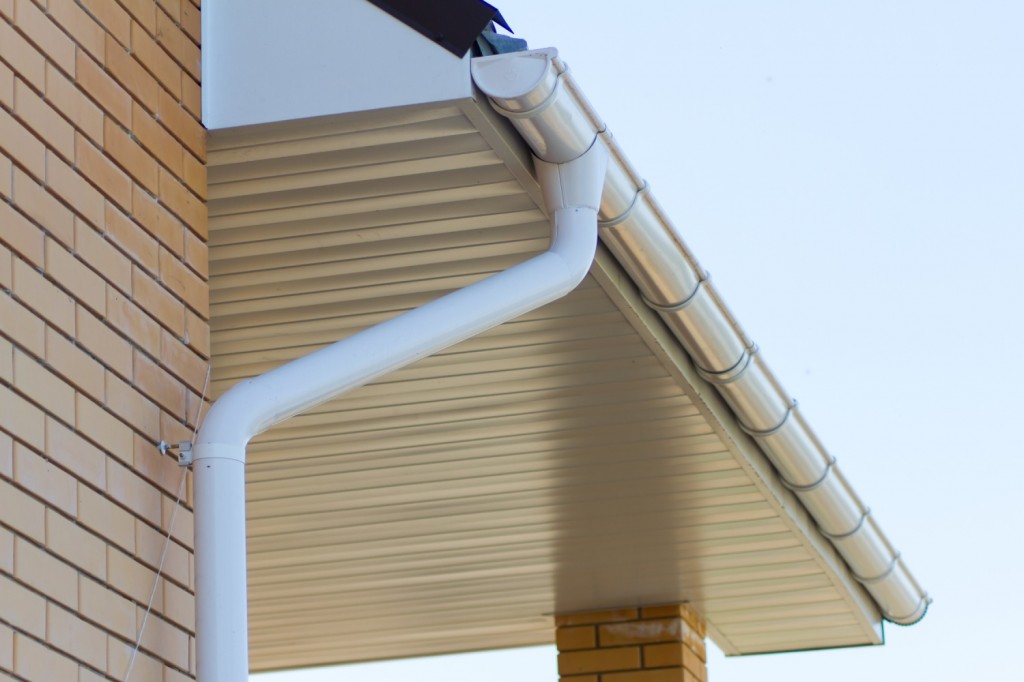

Водослив с крыши своими руками – инструкция по монтажу

Факторы, определяющие выбор водосточной системы

По сути, монтаж водостоков предусматривает сборку конструкции, состоящей из желобов и труб, диаметр которых зависит от нагрузки сточных вод на каждый погонный метр кровли дома. Если трубы и желоба крепятся к зданию посредством хомутов и кронштейнов соответственно, то друг с другом они соединяются специальными воронками.

Чтобы правильно выполнить монтаж водосточной системы своими руками, крайне важно предварительно учесть:

• общую архитектуру здания;
• конфигурацию и площадь крыши;
• преобладающие погодные условия в регионе, где возведено здание;
• материал кровельного покрытия.

В идеале, вид водостока определяется на этапе проектирования здания, ведь он должен соответствовать определенным требованиям, как в плане материала, так и в аспекте формы и диаметра. Специалисты не рекомендуют делать оцинкованный водосток, ввиду его склонности к коррозии, советуя отдавать предпочтение пластику, титану и меди.

Какую выбрать систему и как подготовиться к ее монтажу?

У каждого производителя имеется инструкция по монтажу водосточной системы, что существенно упрощает весь процесс.

Что касается признаков классификации данного типа оборудования, то одним из них является применяемый материал, он может быть пластиковым или металлическим.

1. Монтаж водосточной системы из полимерных материалов осуществляется двумя способами – с использованием клея и без клея. К преимуществам такого водостока относится устойчивость к воздействию ультрафиолетовых лучей, к коррозии. Кроме того, он не требует особого ухода, характеризуется большой степенью прочности, малым весом, широким диапазоном рабочих температур, а также большим разнообразием цветовых вариантов и комплектующих. Не помешает знать и о некоторых недостатках установки водосточной системы из пластика. Они выражаются в том, что материал под силой механического воздействия может разрушиться, конструкция не подлежит ремонту, имеет большой коэффициент линейного расширения.

   Водостоки из пластика

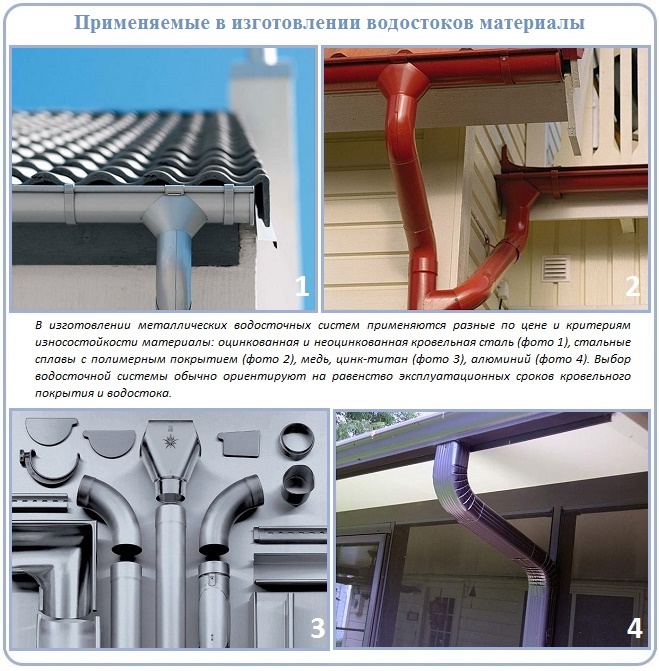

2. Можно установить водосточную систему из металла, которая имеет несколько разновидностей. Каждый вид отличается между собой по цене и сроку службы. К ее достоинствам относится в первую очередь прочность, надежность, способность выдерживать большие нагрузки, не горючесть, работоспособность в пределах -60 градуса Цельсия до +130 градусов, ну и самое главное — неизменность в размере. Не обошлось и без минусов, таких как высокая стоимость, большой вес, довольно сложный монтаж, восприимчивость к коррозийным процессам, скудный набор комплектующих элементов.

Водостоки из металла

Трудно однозначно сказать, из какого материала элементы водосточной системы проявят себя лучше, потому что это зависит от различных факторов, особенно, от условий эксплуатации. В

любом случае не нужно руководствоваться только лишь ценой, главное — смотреть на показатели качества.

Классическая инструкция монтажа водосточной системы крыши гласит, что для организации монтажа без проблем нужно правильно рассчитать необходимый материал и подготовить инструменты.

Вам будет намного проще это сделать, если вы выберете готовую модульную конструкцию.

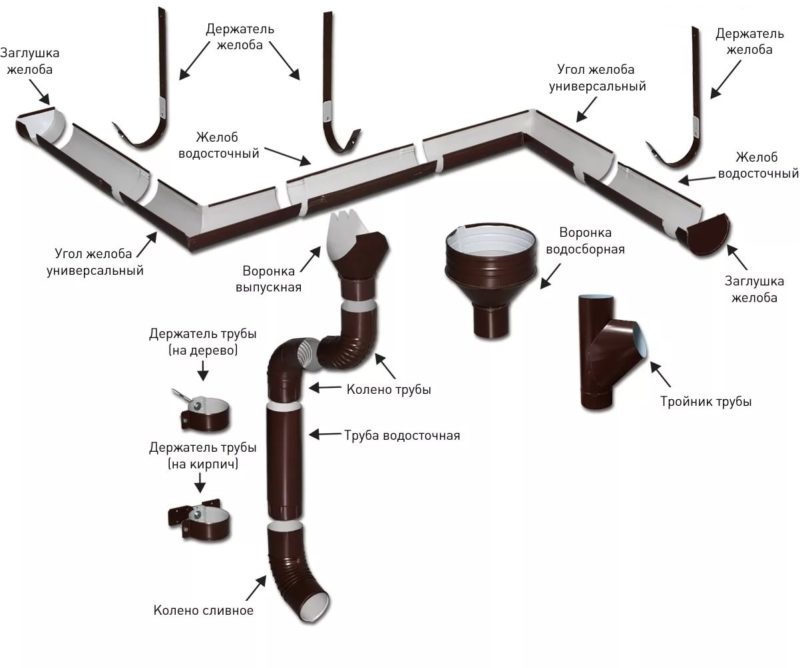

В ее состав уже входят:

Расчёт водосточной системы

• трубы и водосточные желоба;
• заглушки и воронки;
• муфты и переходники;
• колена, тройники и соединения для углов разных градусов;
• сливы, крюки/скобы;
• штыри, оснащенные хомутами.

Если вы интересуетесь тем, как правильно монтировать водосточную систему, тогда не забывайте о необходимости установки защитных сеток и ревизионных люков.

Защитная сетка для водостоков

Что касается расчетов, то начинать нужно с периметра здания, по отношению к которому будет выполняться монтаж желобов водосточной системы.

Кстати, длину данных элементов лучше брать с запасом (+3-5%), потому, что нужно будет обеспечить их небольшой уклон, а также может понадобиться обойти какие-либо конструкции.

Для расчета количества воронок нужно учесть, что они устанавливаются каждые 10 м, а иногда и чаще (в местах сложных изгибов и поворотов).

По количеству труб — их должно быть столько же, сколько и воронок, по длине — они от края кровли должны доставать до земли.

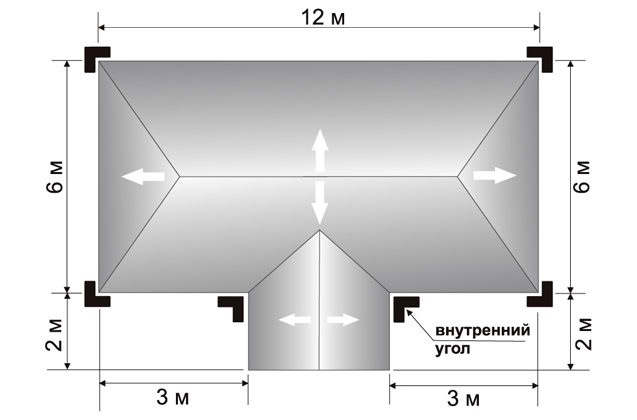

Так рассчитывается водосток по периметру и площади крыши

Конструкции водосточных систем и основные правила их установки

Конструктивно водостоки для крыши являются несложными инженерными системами, состоящими из стандартных элементов.

Наружный водосток представляет собой ряд открытых желобов, установленных под свесом кровли по периметру здания. По ним вода поступает в воронки, затем стекает по трубам-стоякам и сливается в систему канализации – общую или ливневую.

Наружные водостоки монтируют на кровлях, уклон которых составляет не менее 15 градусов. При меньшем уклоне (5-15%) делают внутренний организованный водоотвод.

Расчет диаметра водосточных желобов и труб-стояков ведут таким образом, чтобы не произошло переполнения системы при выпадении максимального для данной местности количества осадков.

Кроме этого, устройство водостока должно быть таким, чтобы он не разрушился под весом льда и мокрого снега. Для этого используют усиленные крепления сегментов желобов и труб, а также систему электрического обогрева, которая быстро растапливает снег и лед.

Внутренняя система водоотвода с крыши не имеет горизонтальных открытых желобов. Их заменяют уклоны, которые создают при строительстве плоской кровли, укладывая под кровельный ковер или на плиты перекрытия цементную стяжку разной толщины.

Созданные уклоны сходятся в точках установки внутренних воронок – специальных конструкций, снабженных системой очистки от мусора. Попав в такую воронку, вода стекает вниз по стоякам-трубам, проложенным внутри дома, и по отводной трубе уходит в общую систему канализации.

Монтаж  внутреннего водостока требует соблюдения нескольких базовых правил:

• Уклон в сторону воронки должен быть не менее 2 градусов;
• Вертикальный водоотводный стояк должен проходить через отапливаемые помещения;
• 1 см2 поперечного сечения воронки и стояка может собрать воду не более, чем с 0,75 м2 площади кровли;
• Место контакта кровельной конструкции и воронки должно быть полностью герметичным.

Сравнивая внутренний и наружный водосток кровли, нужно отметить одно обстоятельство. Важным преимуществом внутреннего водостока по сравнению с необогреваемым наружным является отсутствие травмоопасной наледи и сосулек на карнизах здания.

При этом для нормальной работы внутренней системы водоотвода требуется более высокая квалификация кровельщиков, поскольку любая ошибка в монтаже может привести к протечкам внутри здания.

Какими бывают водостоки

В основу классификации видов водостоков для крыши положены два признака, определяющие характер технологии при монтаже системы. К первому признаку относят способ изготовления. В соответствии с этим различают самодельную водосточную систему и изготовленную в промышленных условиях.

Самодельная водосточная система

Преимуществом водостока, изготовленного своими руками, является возможность выполнения его по собственному вкусу. Характер выполнения зависит от творческой фантазии владельца дома. Самодельная система не сопряжена со значительными затратами. Более того, допускается монтаж водосточной системы по схеме, которая наиболее удобна для владельца загородной недвижимости и учитывает все особенности данного строения. К недостаткам такой конструкции относят усиленный контроль за эффективностью работы.

Чаще всего выполняются из оцинкованного железа, а такой материал способен прогнивать. Во время монтажа металлического водостока для крыши своими руками возникает проблема соединения элементов конструкции, так как железо плохо гнется. К тому же, внешний вид таких систем носит не респектабельный характер.

Заводская водосточная система

У заводской системы выдержаны все стандарты и параметры. Даже при использовании элементов разных производителей, проблем со стыковкой не возникает. В зависимости от применяемого материала система может изготавливаться из пластика и металла.

Пластиковые ливневки

Пластиковые водостоки для крыши удобны при монтаже своими руками. Они устанавливаются с помощью клея или с применением уплотнительных резинок.

Ливневки из пластика обладают определенными преимуществами:

1. Для них не страшен ультрафиолетовый свет. Водосток из пластика исправно прослужит весь срок эксплуатации, при этом сохранит свои качества и внешний вид.
2. Пластик не подвержен коррозийным процессам.
3. Если монтаж водосточной системы своими руками осуществляется с помощью клея, то такая конструкция не нуждается в постоянном уходе. При установке используется «холодная сварка», которая происходит на молекулярном уровне.
4. Пластмассовые сточные системы обладают высокой прочностью.
5. Они легкие, поскольку имеют незначительную массу.
6. Эксплуатация осуществляется в широком диапазоне температурного режима. Это позволяет использовать их в различных климатических зонах.
7. Монтаж водосточной системы на крыше своими руками не сопряжено с особыми сложностями.
8. Готовые изделия обладают богатой палитрой цветов.
9. Пластиковые конструкции комплектуются большим разнообразием элементов. Их без проблем можно смонтировать на ломаной крыше. Сама готовая система при этом может иметь сложную конфигурацию.

Как и любое изделие, она не лишена недостатков:

1. Пластик не обладает достаточной стойкостью к механическим воздействиям. Такие системы не монтируются на домах повышенной этажности. Они применимы лишь для малоэтажного строительства.
2. Если водосливные системы для кровли, изготовленные из пластмассы, выходят из строя, то отремонтировать их нельзя. Разрушенный пластик не восстанавливается.
3. При установке конструкции из пластика на резиновых уплотнителях, требуется их постоянная замена. Это крайне неудобно, поскольку всю систему приходится разбирать и собирать.
4. Материал имеет высокий коэффициент линейного расширения.

Металлические ливневки

Ливнестоки для крыши также  выполняются из металлического профиля. Материалом изготовления для такой системы служат медь и цинк. Существует вариант, имеющий полимерное покрытие.  Различаются они стоимостью и сроком эксплуатации.

Положительные моменты водостока из металла сводятся к следующим позициям:

1. Достаточная прочность системы.
2. Такой водосток надежен в эксплуатации.
3. Водосток из металла способен выдержать значительную снеговую нагрузку.
4. Такой водосток не сгорит, если случится пожар.
5. Широкий разброс показателей температурного режима.
6. Подобные конструкции обладают стабильными размерами.

К недостаткам относятся следующие моменты:

• водосточная система отличается высокой стоимостью;
• такой водосток обладает значительной массой;
• монтажные работы отличаются определенной сложностью;
• незначительный выбор цветовой гаммы;
• если повредить защитный слой, труба проржавеет.

Трудно определить, какая система лучше. Все зависит от конкретных условий. Также влияние на выбор оказывает регион, где она будет эксплуатироваться.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

• диаметр малой трубы составляет 87 мм;
• ввиду малого веса деталей устроить водосточную систему можно в одиночку;
• максимальный шаг установки крюков – 50 см;
• воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
• пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
• расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

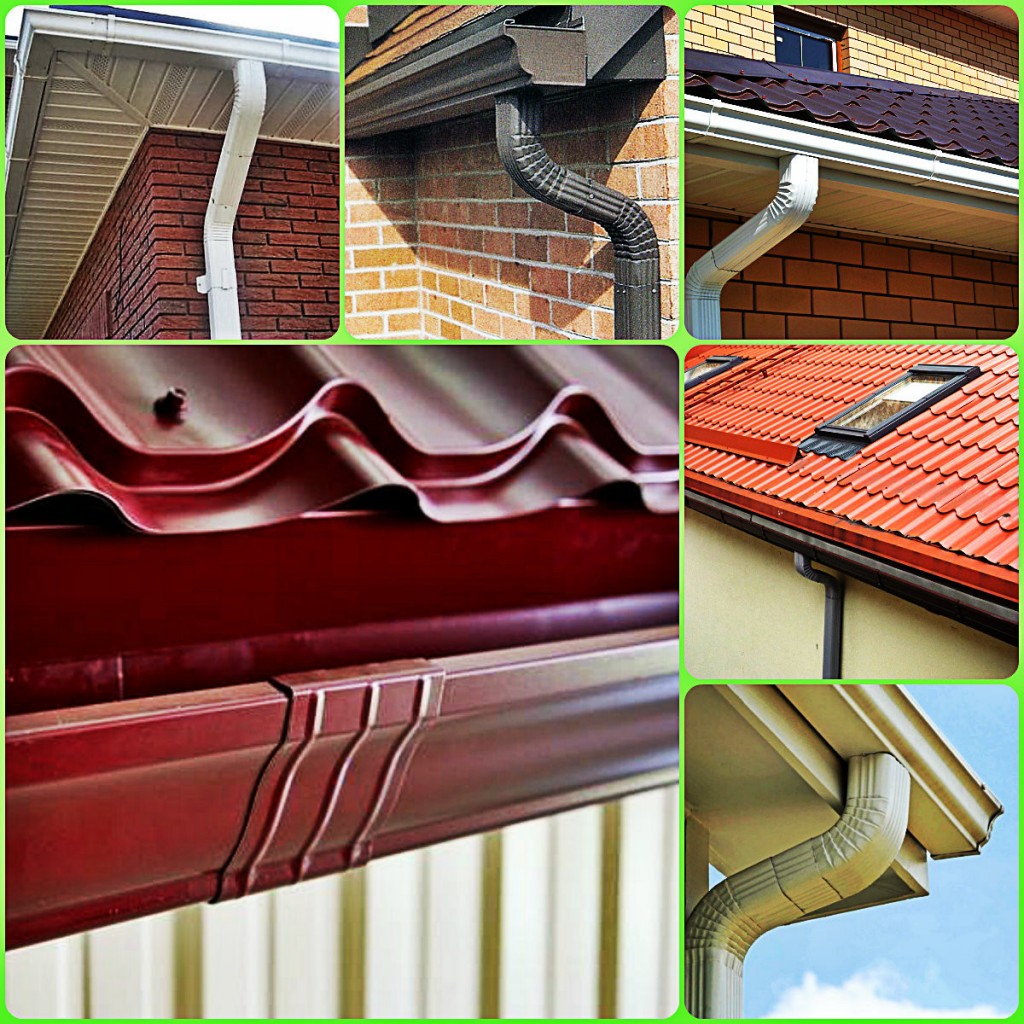

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

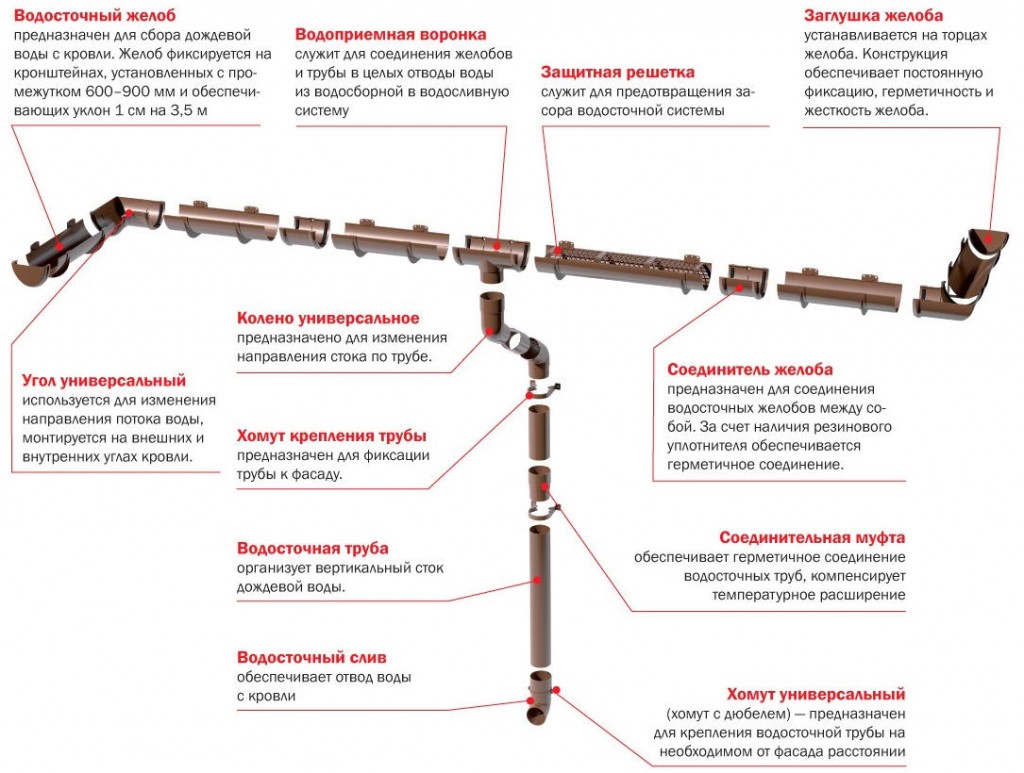

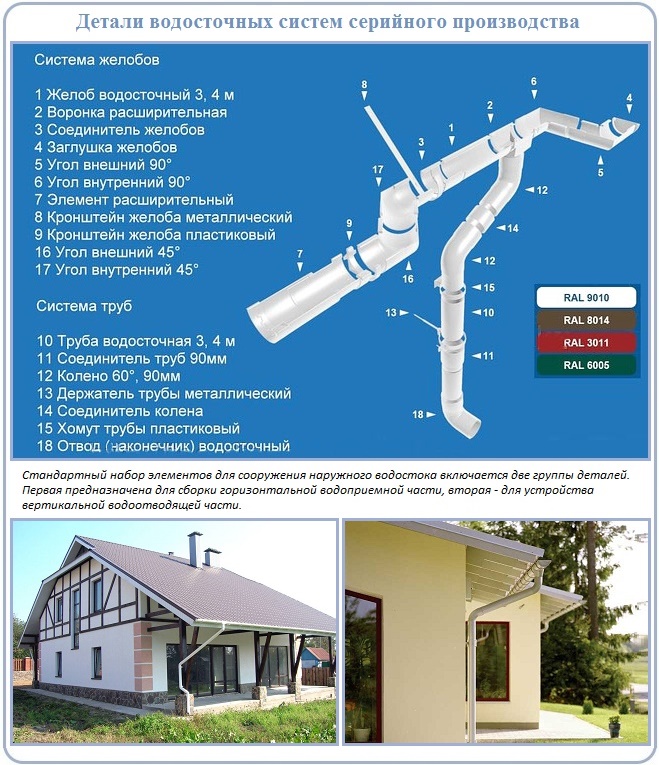

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Установка водосточной системы своими руками

Как и любое ответственное дело, установка водостоков начинается с проектирования. А для этого следует ознакомиться со всем ассортиментом основных и дополнительных элементов, крепежа и фасонины выбранного производителя. Практически каждый бренд предлагает свою систему соединений и крепежа, превращающий монтаж водостока в подобие сборки детского конструктора.

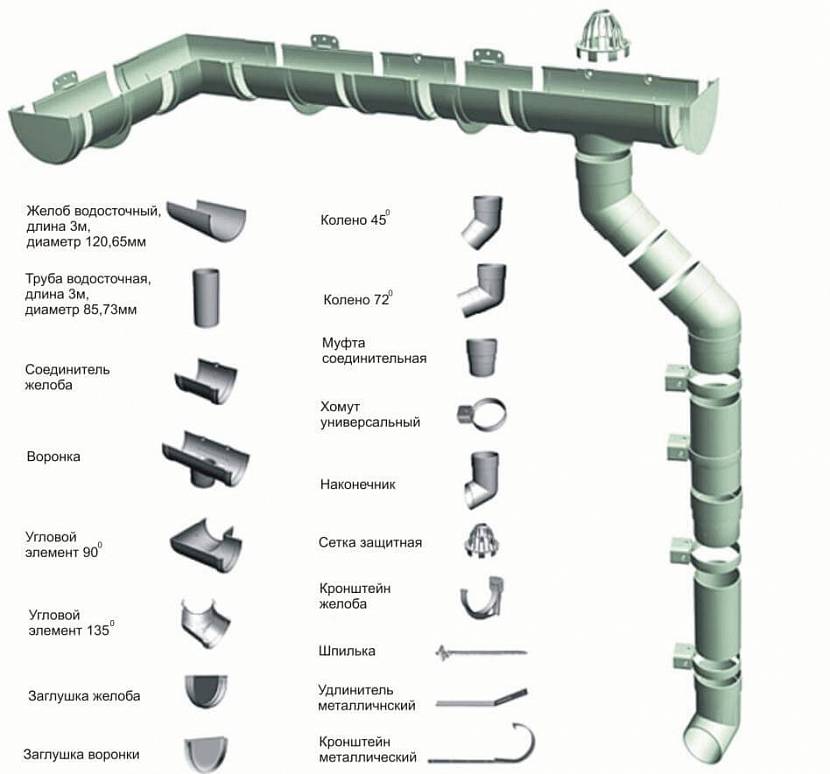

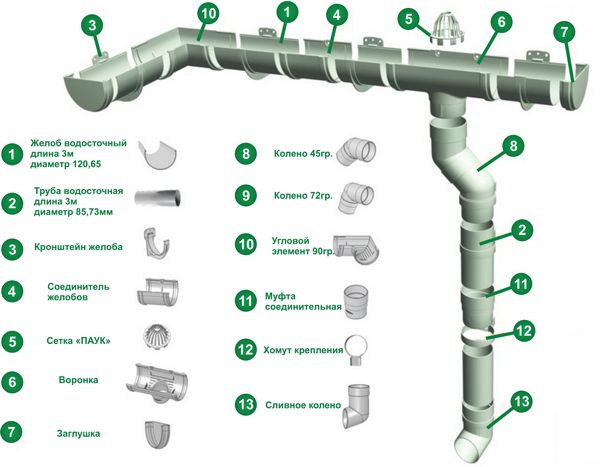

Водосточная система — монтаж и описание элементов

Поперечные размеры элементов выбираются исходя из площади крыши. Расчет ведут исходя из 1,5 площади поперечного сечения водостока на 1 кв.м. площади крыши.

Для зоны умеренного и континентального климата для оборудования небольших коттеджей подойдут водостоки для крыши своими руками с желобами до 10-12 см и трубами диаметром 7-8 см. В коттеджах с крышей большой площади стоит использовать желоба 13-15 см и трубы 10-12 см. А для больших просторных строений, где площадь крыши собирает большое количество осадков, следует использовать системы самого большого размера: желоба — 20 см, трубы — 15 см и более.

Вертикальные сливы устанавливаются не далее чем на 10 м друг от друга. Для увеличения этого расстояния придется брать водосточные трубы большего диаметра, что приведет к необходимости сопрягать фасонные части разных размеров.

Установка водостока начинается с самой высокой точки и выполняется в направлении уклона, который составляет 5 мм перепада на 1 погонный метр желоба. Кронштейны для желобов желательно устанавливать на стыках. Если замок не предусмотрен — герметизируем стыки силиконовым герметиком.

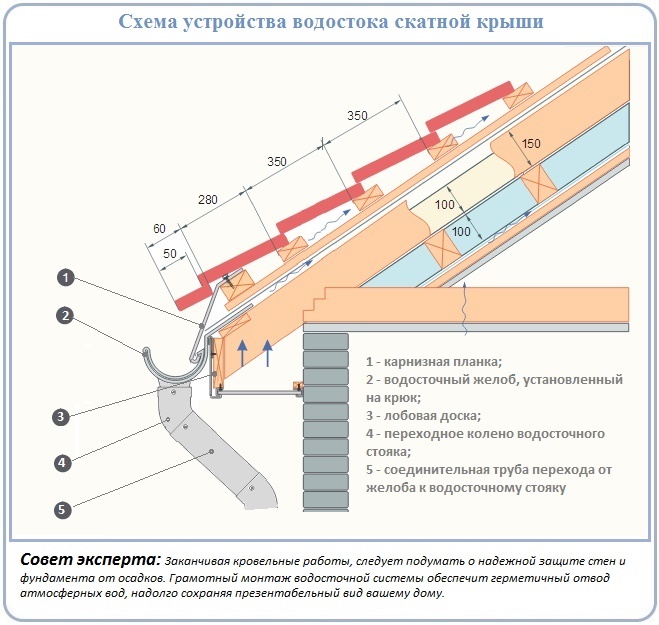

Установка водосточной системы и сливов на крышу своими руками

Монтаж водосточных труб выполняется согласно определенным правилам. Шаг крепежных хомутов для вертикальных стояков должен быть не более 1,2 м. При этом недопустимо отсутствие хотя бы одного хомута на каждую трубу стояка.

Проекция края кровли должна попадать на середину желоба. Тогда сделанный слив с крыши своими руками, соберет всю воду, и она не будет перехлестывать через край желоба.

Калькулятор расчета водостока

Обеспечение направления стока с кровли и его отвод в грунт – основная функция водостока. Установка такой системы позволит защитить фасад и цоколь здания от негативного воздействия воды и преждевременного разрушения.

От геометрии кровли зависит количество необходимых элементов водосточной системы.

Односкатная

Двускатная

Вальмовая

Шатровая

Мансардная

Выберите материал фасада дома

Водосточная система 125х90 — оптимальная система для малоэтажного коттеджного строительства.

Водосточная система 150х100 идеально подходит для среднего и крупного коттеджного строительства. Помогает сократить расходы за счет использования меньшего количества воронок.

Пластиковый водосток Grand Line – проверенный временем конструктив и точные расчеты желоба и трубы обеспечат прочность и герметичность водостока, а повышенная жесткость кронштейнов – надежное крепление всей системы к дому.

Водосточная система 125/90

Водосточная система 150/100

Водосток пластиковый Grand Line

Рассчитать

Мы рекомендуем ответственно подойти к выбору водосточной системы. Наш удобный в использовании калькулятор водостока позволит вам рассчитать в режиме онлайн стоимость материала, узнать виды и количество элементов, которые понадобятся для организации дождевого стока.

Если вы затрудняетесь в проведении расчетов или хотите уточнить цены, закажите обратный звонок. Опытные менеджеры Grand Line предоставят профессиональную консультацию по всем интересующим вопросам.

Программа дополнительно автоматически рассчитывает схему резки желобов по всему периметру крыши. Широкая цветовая гамма позволит подобрать идеальный цвет для вашего водостока.

Перед началом работы с калькулятором проведите замер кровли (укажите ширину ската, высоту от грунта до карниза, длину карнизного свеса). Любые замеры (вне зависимости от сложности геометрии) следует производить высококвалифицированному специалисту.

Геометрия кровли влияет на количество элементов водостока. Grand Line осуществляет продажу надежных и высококачественных водостоков для:

• скатной кровли (односкатная / двускатная, вальмовая, шатровая, мансардная);
• плоской кровли.

Ливневая система в плоской крыше, как и в скатной, снабжена водосточными трубами, соединительными элементами, воронками. В частных домах, коттеджах, многоэтажных домах устанавливают наружный водосток (вдоль одной стороны фасада или точечный).

Для дачных домов, небольших коттеджей подходят водостоки 125х90. Для средних и крупных коттеджей используют системы водостоков 150х100.

Расчет осуществляется с учетом коротких обрезков или без них.

Как правильно установить водостоки на крыше ↑: другие возможные способы

• Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.
• На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.
• При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

На заметку Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.

© 2021

Монтаж водосточной системы

В малоэтажных сооружениях применяют наружную отводную систему (трубы, желоба, воронки и прочее), все элементы которой крепятся непосредственно к крыше и стенам здания, обеспечивая эффективный сток осадков с кровли. Монтаж (его выполняют сверху вниз) сводится к соединению частей друг с другом и закреплению готовых изделий на стене. Вначале устанавливают желоба, потом воронки, трубы и колена.

При наличии вальм (независимо от количества) отводы вниз желательно выполнить от их стыков на углах. Если уклон крыши небольшой, вертикали можно располагать где угодно.

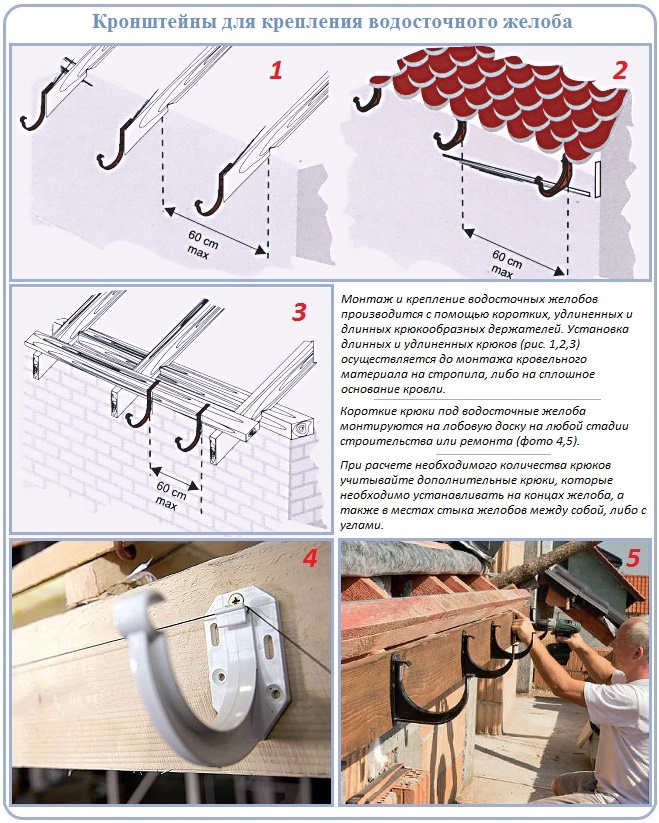

Держатели желобов

Крюки необходимо поставить так, чтобы минимальный уклон на 1 м составлял около 3 мм. Для определения уклона по всей трассе длину крыши умножают на 3. Например, при 6 м уклон составит 6*3 =18 мм=1,8 см.

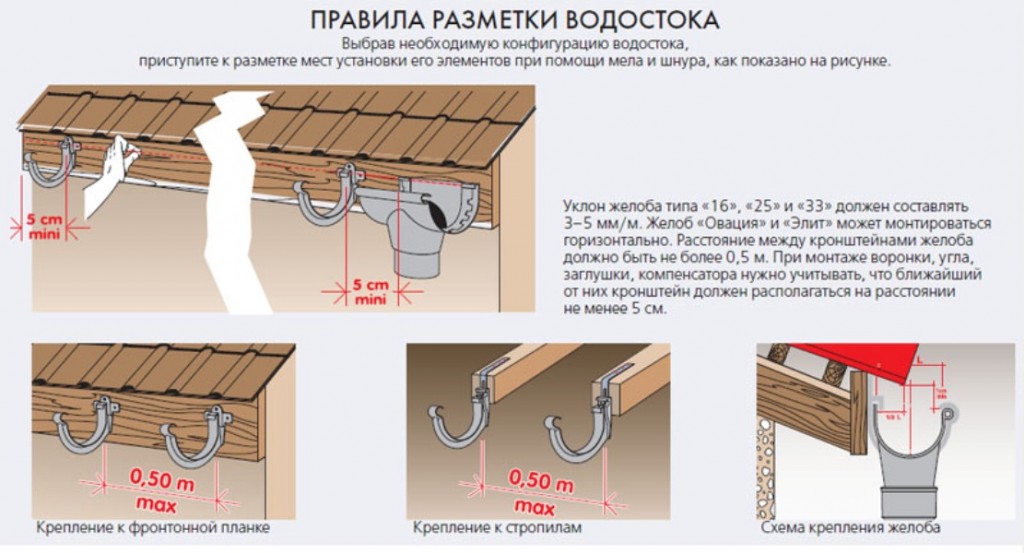

Пошаговая инструкция по монтажу держателей

Рекомендуется выдерживать между крюками интервал в 0,5–1 м и ставить крепления у стыков жёлоба. При большем расстоянии изделие из тонкого металла может прогнуться. Работа выполняется в такой последовательности:

1. Вначале устанавливают два крайних держателя. В зависимости от применяемых кронштейнов их прибивают на стропила или мауэрлат сразу или, просверлив отверстия, укрепляют с помощью дюбелей.

   Сначала устанавливаются крайние держатели с обеих сторон

2. На них закрепляют шнур для определения мест установки остальных элементов.

   Для определения мест установки остальных крюков на крайние держатели крепится шнур

3. Проверяют уклон уровнем.

   Уклон шнура проверяется уровнем — он должен составлять 3 мм на каждый метр трассы

4. Промежуточные держатели прибивают (привинчивают) туда же или крепят на обрешётке.

   Оставшиеся держатели устанавливают так, чтобы по ним проходил протянутый шнур

Закрепление воронок

Воронку вставляют в вырезанное отверстие и закрепляют на жёлобе, загибая крылья внутрь

Установка труб

Вертикальные элементы системы ставят под воронками или немного в стороне, применяя угольники и колена. Для этого отмечают на стене точки, где будут выполнены крепления. Промежуток между ними (по вертикали) не должен быть более 2 м. Стену в этих местах следует просверлить и вставить дюбели с хомутами, но можно просто забить туда штыри.

Пошаговая инструкция по установке водосточной трубы

Для крепления вертикальных элементов водостока выполняют следующие действия:

1. Намечают место.

   Стену размечают для крепления хомутов

2. Сверлят стену и вставляют дюбели.

   В стене сверлят отверстия и вставляют в них дюбели

3. Саморезами привинчивают хомуты.

   В установленные дюбеля саморезами крепят хомуты

4. Устанавливают трубы.

   Трубы вставляют в хомуты

5. Зажимают все элементы.

   Хомуты закрывают и зажимают винтами или защёлкивают

Сливные колена

Колена устанавливаются в самом низу труб, на расстоянии не более 30 см от земли и не менее 40 см от стены. Это необходимо для того, чтобы струя воды не заливала цоколь и не подтачивала его.

Видео: монтаж водосточной системы из металла своими руками

Самодельную систему водостока изготовить очень легко, но за ней нужно следить, чтобы она не забивалась мусором. После всех работ её следует обезопасить от попадания листьев. Это делают с помощью промышленных или самодельных решёток, устанавливаемых на желоба или раструбы воронок.

Технология монтажа водосточной системы

Для проведения работ потребуется следующий инструмент:

• Уровень.
• Инструмент для загиба крюков.
• Ножовка по металлу (если труба металлическая).
• Ножницы для ПВХ, паяльник (если труба пластиковая).
• Дрель или шуруповёрт.

Последовательность монтажных операций для навешивания водостока:

1. Монтаж крюков. Для крепления водосточной системы используются крюки различной длины: длинные, короткие и регулируемые.

   Их крепление осуществляется к стропилам. Крючья крепятся саморезами, при этом для медных желобов используются саморезы из нержавеющей стали или омеднённые.

2. Длинные крючья перед монтажом загибаются, угол загиба делит их ручку на две части: та, что соединяется с крюком и та, что крепится к стропилам. Каждый последующий крюк будет иметь более длинную нижнюю часть, для того чтобы обеспечить расположение желоба под уклоном.

   Поэтому все крюки, которые должны быть расположены вдоль данной стены, нумеруют и размечают в них место сгиба. После чего загибают специальным инструментом.

   Угол наклона желоба должен составлять 2-3 мм на метр.

3. Первый крюк монтируется на расстоянии 20-25 см от края планируемого желоба (или 10 – 15 см от края кровли). Расстояние между крюками составляет 80-90 см.

   Далее монтируют другие крюки согласно нумерации.

4. Короткие крючья монтируются под верёвочку с торцевой стороны края стропил. Для этого крепят первый и последний крюки с учётом необходимого наклона и натягивают верёвку.

   Средние крючья монтируют в соответствии с расположением верёвочного ограничения.

5. Отверстие для воронки размечают карандашом и прорезают соответствующим режущим инструментом. Воронку укрепляют на желобе сначала с внешней стороны, а затем прикручивают с внутренней.

   Соединение воронки к желобу легче выполнить до монтажа желоба под крышу.

6. Монтаж хомутов на стену для вертикальных труб обеспечивает удалённость трубы от стены на 40 мм.
7. Монтаж сливного колена обеспечивает расстояние между ним и поверхностью земли не больше 300 мм.

Выполнить установку водостоков своими руками на даче и на собственном доме вполне доступно для человека, владеющего элементарными строительными навыками.

Тщательное соблюдение технологии, правильная схема монтажа обеспечат надёжное функционирование системы водоотведения.

Выполнение работ собственноручно позволит значительно удешевить общую стоимость сооружения водоотвода.

В этом вам поможет небольшая видеоинструкция.

Что еще почитать по теме?отливы для крыши цена пластикового слива для крыши расчет водосточной системы онлайнПонравилась статья? Поделись с друзьями в социальных сетях: Facebook Twitter Вконтакте Одноклассники Google+

Составлений проекта водосточной системы

Для частных домов наиболее распространенной является водосточная система наружного типа. Она более простая и ее не так сложно монтировать своими руками. Однако и ее установке предшествует проектирование. При составлении проекта необходимо учитывать вид и площадь крыши, материал кровли, финансовые возможности владельца, а также внешний вид дома.

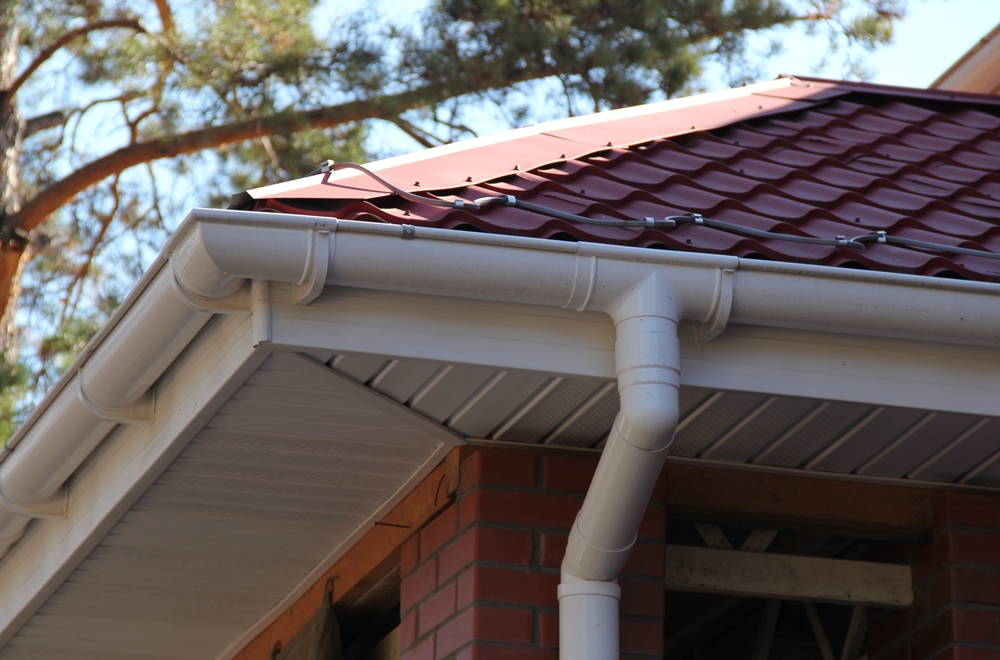

Водосток Брно, Чехия

Эти показатели важны не только для определения количества необходимых элементов водосточной системы, но и материала, из которых они изготовлены.

1. Самым недорогим вариантом, который популярен в области жилищно-коммунального строительства, является водосток из оцинкованной стали. Но в частном строительстве этот материал не пользуется популярностью, так как подвержен коррозии и издает много шума во время дождя, а стыки между элементами не очень плотные и часто дают течь.
2. Более дорогим вариантом является водосточная система из металла с полимерным покрытием. Помимо цены, у нее есть еще один небольшой недостаток – ежегодно элементы рекомендуется покрывать антикоррозийной смазкой. Но при этом такой материал имеет множество цветов и устойчив к перепадам температур.

3. Легче всего осуществлять самостоятельный монтаж водосточной системы из пластика. Этот материал является наиболее подходящим вариантом для кровли из гибкой черепицы, так как с нее со временем смывается абразивная крошка, которая негативно сказывается на металлическом покрытии, но не влияет на пластиковое. Минусом пластиковых элементов является чувствительность к морозам.

4. Очень редко применяется медная водосточная система. Она долговечна и облагородит внешний вид дома, но является дорогостоящей. Медные водостоки применяются для элитного жилья.

Кроме выбора материла, на этапе проектирования необходимо определиться с количеством структурных элементов и схемой водосточной системы. Это зависит от конфигурации крыши и длины ее свеса:

• каждый скат должен быть оснащен желобом;
• если длина свеса не превышает 10 м, то достаточно одной водосточной трубы на конце каждого желоба;
• при более длинном свесе желоб должен иметь по водостоку на каждом конце.

На основе этих данных на бумаге составляется схема, отражающая все элементы водостока на вашем доме.

Материалы и инструменты

Составные элементы водосточной системы

После того как вы сделаете чертеж вашего дома с будущей водосточной системой, можете приступать к закупке материалов и подготовке необходимого инструмента.

В зависимости от конфигурации размеров дома и крыши вам могут понадобиться следующие элементы:

• желоба, которые могут быть полукруглого, прямоугольного и трапециевидного сечения;
• наружные и внутренние уголки для желобов;
• соединительные замки;
• заглушки;
• воронки;
• трубы для водостоков;
• поворотные колена для водосточных труб;
• отвод для слива;
• хомуты для крепления водостока (минимум по 1 на каждые 200 см трубы);
• крюки для монтажа желобов (по 1 на каждые 60 см пластикового или 80 см металлического желоба).

Инструменты для монтажа водосточной системы

Для комфортной и правильно выполненной работы понадобятся такие инструменты как:

• строительный уровень;
• мерная рулетка и простой карандаш;
• ножовка, нож с острым концом и лезвием
• молоток с резиновым и металлическим бойком;
• шуруповерт;
• саморезы.

И не забудьте подготовить надежную лестницу.

Как установить систему водостока для крыши самостоятельно

Установка водосточной системы относительно проста, но требует соблюдения всех требований. Только при правильном выполнении монтажных работ конструкции будут в полной мере выполнять свои задачи и прослужат длительное время.

Подготовка к монтажу

Для изготовления отливов подходят канализационные трубы диаметром 100-110 мм из полипропилена. Можно использовать трубы как для внешней, так и для внутренней канализации. Они практически не отличаются по свойствам.

Исключение составляет толщина стенок — у труб для внешней канализации она больше, поэтому эти изделия способны выдерживать высокие механические нагрузки. За счет этого стоимость их выше, чем труб для внутренней канализации.

Для повышения устойчивости пластика к перепадам температур и воздействию ультрафиолета изделия можно покрыть акриловой или титановой пропиткой.

Необходимый набор инструментов для монтажа отливов.

Чтобы узнать, сколько труб потребуется закупить, необходимо подсчитать метраж сливной системы. При этом следует учитывать, что из 1 трубы получается 2 желоба. Одновременно определяют, сколько в системе будет поворотов, воронок, заглушек, соединительных и крепежных элементов.

В среднем на каждые 10 м желоба требуется 1 воронка и 1 труба. Количество кронштейнов для крепления желобов рассчитывают исходя из того, что расстояние между соседними элементами должно составлять 40-80 см. 1 труба крепится к стене 3 хомутами.

Для проведения работ по распилке пластиковых труб потребуется электрическая кругошлифовальная машина и несколько тонких дисков по металлу. Также в ходе работ будут нужны линейка, рулетка, метизы, металлическая планка, слесарные инструменты.

Важно правильно подготовить рабочее место. Трубы необходимо закреплять так, чтобы их было удобно распиливать, иначе срез получится неровным.

Установка желобов

Перед тем как распилить трубу на 2 желоба, в ее торец необходимо установить заглушку и прикрутить ее 4 саморезами длиной около 1 см. Для герметизации используют резиновое кольцо, которое помещают между стенками трубы и заглушкой. После распилки на каждом желобе должно остаться по половине заглушки, закрепленной 2 саморезами. Последние необходимо вкручивать так,чтобы они не повредили резиновое кольцо.

Маркером на трубе делают отметки и разрезают изделие болгаркой по нарисованной линии на 2 половины. С помощью монтажного ножа или абразивного диска удаляют заусеницы и подравнивают край среза.

Желоба соединяются между собой при помощи саморезов. В местах нахлеста устанавливают половину резиновой прокладки. Чтобы избежать протечек, используют герметик. На углах монтируют поворотные элементы.

Распилить трубы для придания им нужной длины поможет ножовка.

Для защиты системы от мусора (например, опавшей листвы) можно использовать решетки. Их закрепляют поверх желоба.

Обязательным элементом конструкции желоба является воронка. Для ее изготовления берут отрезок трубы, торцевую заглушку, поворот и соединительную крестовину, скрепляют их между собой и вкручивают в местах соединения саморезы.

Для герметизации используют резиновые уплотнители и промазывают стыки герметиком.

Посередине проводят линию и разрезают конструкцию болгаркой. Заусеницы зачищают, линию среза выравнивают. Готовую воронку крепят к желобу. Для предупреждения засорения водосточной системы рекомендуется закрывать воронку решеткой.

Закрепляют желоба на здании при помощи металлических кронштейнов. Их изготавливают из полоски металла шириной 2 см и толщиной 2 мм. Длину кронштейна определяют, измеряя длину участка, который будет крепиться к стропильной системе, и прибавляя к ней половину окружности желоба. Для прикрепления кронштейна к зданию в полоске высверливают отверстия.

При установке желобов предусматривают уклон для стока воды самотеком. Он должен составлять 2-3 см на 10 м конструкции. Перед тем как крепить кронштейны, рассчитывают степень наклона стока и отмечают линию, вдоль которой затем проводят монтаж крепежных конструкций, начиная с верхней точки.

Кронштейны не должны располагаться под местами соединения частей желоба, а также под воронкой. Желательно, чтобы кронштейны находились на расстоянии 10-20 см от воронки.

Край желоба должен располагаться ниже края крыши минимум на 3 см, а расстояние между желобом и стеной должно составлять не менее 6-8 см. В противном случае здание будет намокать от брызг или конденсата. Для предупреждения повреждения стен влагой можно проложить вдоль желобов слой гидроизоляции.

Крепление кронштейнов осуществляется при помощи надежных металлических фиксаторов.

Монтаж желобов можно производить 2 способами. Первый из них предусматривает сборку всей конструкции вместе с кронштейнами на земле и дальнейшее прикрепление ее к зданию. При этом существует риск повредить желоб.

Более надежным считается другой способ, при котором сначала кронштейны крепятся к стропильной системе кровли, а затем на них устанавливаются желоба.

Крепление кронштейнов можно производить несколькими способами:

1. На лобовую доску. Этот способ используется, когда монтаж кровельной конструкции полностью завершен.
2. На стропильные ноги. Таким способам желоба крепят, если отсутствует лобовая доска.
3. К обрешетке кровли. При этом используют удлиненные хомуты, закрепляемые в 2 точках и фиксирующие кронштейны к обрешетке кровельной конструкции.

Монтаж сточных труб

Трубы соединяют между собой при помощи муфт и дополнительно фиксируют в местах крепления саморезами. На концах размещают колена. Одним концом собранную трубу прикрепляют к воронке, а другой — направляют в емкость для сбора воды, ливневую канализацию или дренажный колодец.

К стенам трубы крепят хомутами. Между стеной дома и трубой необходимо оставлять технологический зазор минимум 3-4 см. При монтаже вертикальных конструкций используют уровень или отвес.

Для наиболее эффективной работы системы водоотведения рекомендуется устанавливать сливные трубы через каждые 5-6 м длины края крыши. Желательно располагать их на углах здания.

Водосборные надстенные накладные желоба на карнизном свесе крыши

В описанной выше водосточной системе водосборные лотки-желоба подвешиваются на карнизе крыши. Такие желоба при воздействии на них льда и снега легко деформируются, смещаются, повреждаются или закупориваются. Сравнительно малый уклон желоба, узкий и глубокий проем лотка затрудняют самоочищение от мусора.

В эксплуатации  меньше хлопот доставляет вариант водосточной системы с надстенным накладным желобом на карнизном свесе крыши.

К сожалению, элементы такой водосточной системы заводского изготовления в продаже встречаются не часто.

Обычно по месту, на краю крыши из оцинкованного железа делают фартук карнизного свеса (поз.5) и сверху закрепляют настенный накладной желоб (поз.2). Вода из желоба стекает в приемную воронку водосточной трубы, (поз.4). Понятно, что изготовление деталей из обычного серого, без цветного полимерного покрытия, оцинкованного железа снижает декоративность кровли.

Накладные желоба на скатах с небольшим уклоном или малым накоплением снега могут выполнять роль снегозадержателей.

Из-за повышенного расхода металла, система водостока с накладными желобами обычно дороже, чем с подвесными. Однако, бОльшая долговечность и надежность работы накладных желобов, возможность, в ряде случаев, отказаться от установки снегозадержателей и устройства электрообогрева,  делают такие желоба вполне конкурентноспособными.

Правила монтажа водосточной системы

Чтобы водосточная система служила долго и качественно, нужно беспрекословно соблюдать правила монтажа. Акцентируем внимание на нескольких из них.

1. Правильно подобрать уклон желоба.

➠ Как должно быть? 3-5 мм на 1 м желоба.

Если уклон меньше или кронштейны установлены неровно, система будет засоряться и ее эффективность значительно снизится.

Если он будет больше, желоба слишком отдаляться от края кровли и вода не будет в них попадать.

2. Верно выбрать шаг установки кронштейнов.

➠ Как должно быть? Установка пластиковой водосточной системы требует, чтобы шаг монтажа кронштейнов не превышал 50 см. Для металлических водостоков — 60 см.

Если расстояние будет больше, при значительных осадках система может деформироваться или разломаться.

3. Выбрать правильное положение желобов водосточной системы.

➠ Как должно быть? Мысленно проведите линию, продолжающую скат кровли, — она должна быть на 2-2,5 см выше края желоба.

Иначе снег, сползающий с крыши, может повредить водостоки. Или во время сильных осадков вода будет переливаться над ним.

Проверяем положение водостоков относительно кровли: чтобы вода попадала в желоб, а снег, сходящий с крыш, — нет.

4. Тщательно проверить соединение муфты.

➠ Как должно быть? Во время монтажа нужно приложить усилия, чтобы сделать систему герметичной.

Если отнестись к этому невнимательно, возможны протечки.

Заключение: монтаж пластиковой и металлической водосточной системы

Монтировать водосточную систему — пластиковую или металлическую — несложно. Но нужно строго соблюдать все правила и требования производителей. Если вы не уверены в своих силах и навыках, доверьте работу профессионалам. Например, монтаж водосточной системы дома от «Альта-Профиль» выполняют сертифицированные бригады, которые прошли обучение у экспертов производителя.

Как сделать слив воды с крыши – правила монтажа водостоков, труб, лотков

Срок эксплуатации любой крыши зависит от самых разных факторов – качества используемых материалов, подхода к расчетам, технологии монтажа и внешних воздействий. Одним из таких факторов является слив воды с крыши, при неправильном обустройстве которого конструкция регулярно подвергается влиянию влаги.

Грамотно спроектированная и правильно собранная система слива воды с крыши – это важный элемент конструкции крыши, и ему требуется немало внимания. В данной статье пойдет речь о том, как правильно обустроить слив воды с кровли.

Расположение кронштейнов, карнизной планки и самого водосточного желоба

На представленной схеме хорошо видно, как закрепляются кронштейны и закрываются карнизной планкой. В этом случае она является своеобразным щитом для софита, защищающим его от прямого попадания влаги.

В других случаях карнизная планка выполняется из доски, и если кронштейны не закреплены перед укладкой кровли, то они крепятся на нее.

Иногда крепления для желобов закрепляются на нижней части ската прямо на кровлю, но это не совсем правильный вариант.

Куда бы ни закреплялись кронштейны для желобов, их расположение необходимо рассчитывать таким образом, чтобы вода, текущая с крыши большим потоком, попадала именно в этот канал, а не проливалась дальше него.

Этот параметр зависит от того насколько выступает край кровли. Если он выходит на достаточно большое расстояние, иногда есть смысл применить вариант крепления, устанавливаемого на саму кровлю.

Видео: пример расчета и монтажа водосточной системы дома

Итак, приобретя или изготовив подходящую систему водостока, можно приступать к ее монтажу.

1. Первым шагом идет процесс установки кронштейнов-держателей сточного желоба.

Их фиксируют на расстоянии в 550 — 600 мм друг от друга, с небольшим уклоном в сторону слива. Кронштейны должны быть закреплены таким образом, чтобы свес кровли находил на желоб на 1/3 размера полукруга, а 2/3 желоба будут «ловить» воду с крыши.

Как сделать водостоки и кровельные элементы из листового металла своими руками

Водосточные желоба,сделанные своими руками из подручного материала, достаточно бюджетный вариант,но служит он нисколько не хуже,чем покупная водосточная система. Водосточные желоба весьма важная часть любого построения, особенно если оно выполнено с дерева.

У меня на даче баня деревянная есть, так вот когда-то давно при ее построении строители как-то упустили или забыли о этих желобах.

Дождевая и вода с растаявшего снега стекали по крыше с нее часть воды протекала по дверям и стенам.

В результате через пару лет конструкция начала подгнивать, двери после дождя часто разбухали и плохо закрывались. Этим летом мы решили баню полностью перестраивать, уже, естественно, с учетом желобов и других поправок.
