Виды лотков с решеткой

Бетонные лотки изготавливаются из железобетона и имеют П-образное, треугольное или трапециевидное сечение. Оснащены плоским дном, которое обеспечивает конструкции устойчивое положение в любой местности. Основная часть конструкции выполнена из стальной проволоки, на которую направлена основная нагрузка. По форме конструкции лотки бывают:

• круглые;
• квадратные;
• прямоугольные;
• трапециевидные.

По функциональности они не отличаются, но стоит отметить, что в круглом желобе не происходит скопления мусора, так как в нем нет углов.

По пропускной способности лотки разделяются на:

1. Гаражные – невысокие (до 10 см) маловместительные конструкции, которые используют только в частном случае.
2. Коттеджные – достигают 15 см, поэтому более эффективны.
3. Дорожные – глубина больше 19 см, ширина больше 16. Даже при превышении нормы нагрузки не теряет свою эффективность. Удобны в дорожном строительстве, так как выдерживают постоянную нагрузку.
4. Канальные – имеют наибольшее рабочее сечение, глубина 30-60 см, ширина – 30 см. Обладают наибольшей эффективностью, поэтому используются для железнодорожных путей, болотистых почв и суглинков. Продаются без фильтрационной решетки, так как обходятся без нее.
5. Телескопические – производятся различной формы, подходят для участков, находящихся под уклоном. Высокоэффективны при большом потоке воды.

Любой вид лотка с различным DN можно найти на нашем сайте.

Водоотводы, в зависимости от производителя, имеют свою серию. Она показывает особенность трубы данного производства. Некоторые из них выполняются с дополнительными металлическими уголками, для выполнения большей нагрузки. Другие подходят только для частного пользования.

Заказать композитные лотки

Узнать цену

Осуществляем доставку продукции. Условия заказа можно уточнить по телефону +7 (495) 775-46-94.

Определение:

Водоотводные (дренажные) лотки из ПКМ предназначены для сбора и отвода воды с проезжей части магистралей и проезжей части, прокладки на пролетных строениях искусственных сооружений, пешеходных зон, тротуаров. Комплектуются с дренажными решетками.

Отличия стеклопластиковых лотков водоотвода от пластиковых, железобетонных, чугунных и оцинкованных

Долговечность (срок эксплуатации до 50 лет)

Стойкость к воздействию агрессивных сред

Широкий диапазон рабочих температур (от -60 °С до +45°С;)

Малый вес по сравнению с бетонными лотками

Коррозионная стойкость

Высокая прочность

Быстрый монтаж

Возможность окрашивания в массе

Возможности изготовления:

Компания-производитель «НЦК» изготавливает легкие водоотводные лотки из ПКМ различных модификаций (в зависимости от назначения и способа крепления). Также ООО «НЦК» имеет возможность изготовить ливневые лотки высокого качества из ПКМ по КД Заказчика или разработать проект системы водоотведения с нуля.

Стеклопластиковые водоотводные лотки соответствуют классу нагрузки диапазона А15-F900 согласно стандарту EN1433. Длина, ширина и высота лотков обговаривается со специалистом.

Преимущества заказа в НЦК Собственное производство Доставка по Москве Дилеры по всей России Конкурентные цены Продукция по ГОСТу

Каталог композитных лотков MONSTERLOT™ Наименование модификации (с комплектующими) Характеристики Изображение 1. Водоотводные лотки для установки на мостовое полотно и путепроводы: Monsterlot 0,06 м² Правый / левый Композитный водоотводный лоток Monsterlot 0,065 м² Правый / левый Композитный водоотводный лоток Monsterlot 0,07 м² Универсальный Композитный водоотводный лоток Monsterlot 0,08 м² Универсальный Композитный водоотводный лоток Monsterlot 0,07 м² Универсальный Композитный водоотводный лоток Monsterlot 0,19 м² Универсальный Композитный водоотводный лоток 2. Водоотводные лотки для установки на насыпи: Monsterlot 0,073 м² Универсальный Купить композитный лоток Monsterlot 0,23 м² Универсальный Купить композитный лоток

Водоотводные Купить Установка Композитные Лотки для отвода воды Производство Дорожные Стеклопластиковые Водоотводной лоток из композитных материалов Лотки из стеклопластика Лотки стандартные Лотки промышленные Разработку композитных лотков

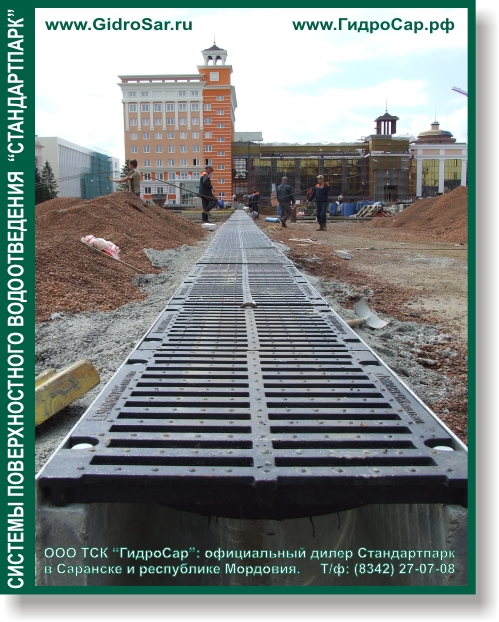

Установка лотков

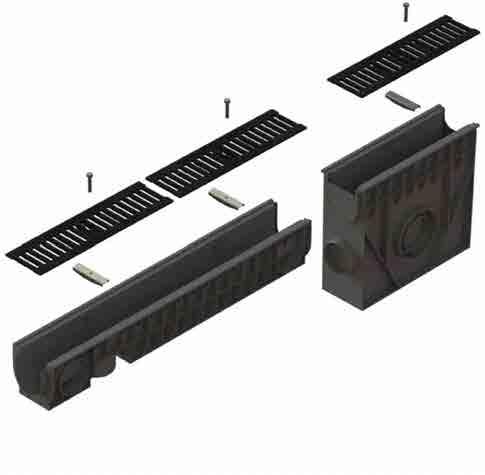

Если сточные воды не требуют очистки или отсутствует возможность установки пескоуловителя, тогда в пластиковых лотках есть отверстия для вертикального или бокового отвода. Отводным патрубком могут быть оборудованы и бетонные лотки.

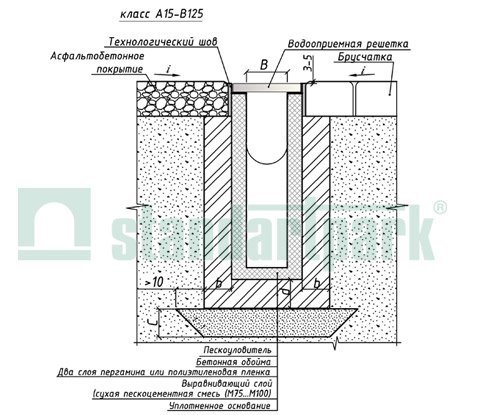

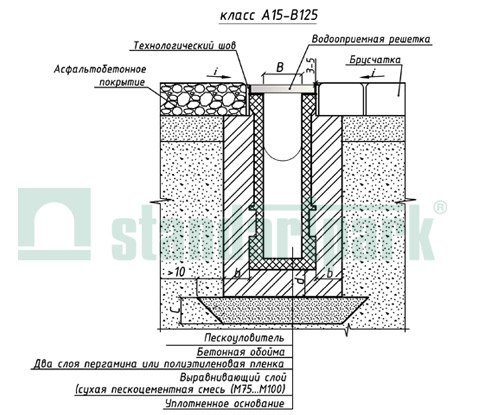

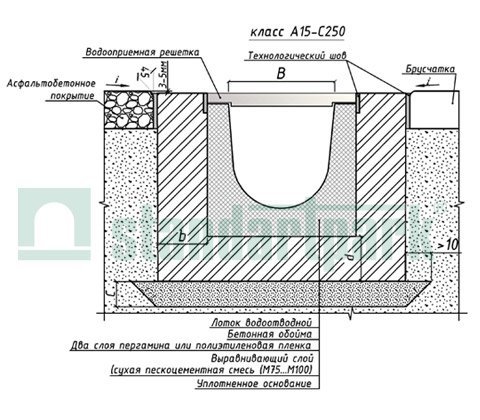

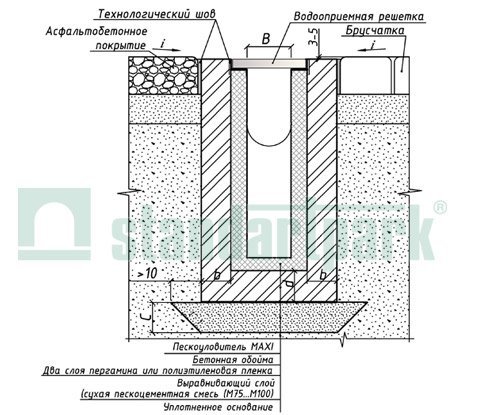

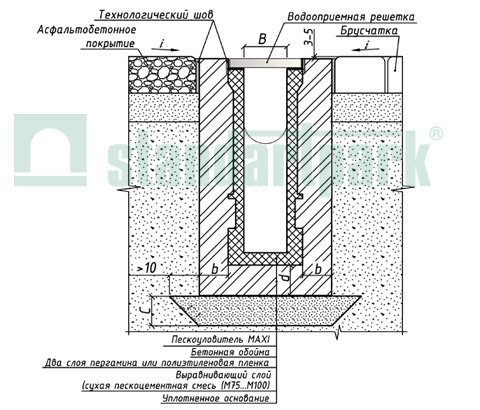

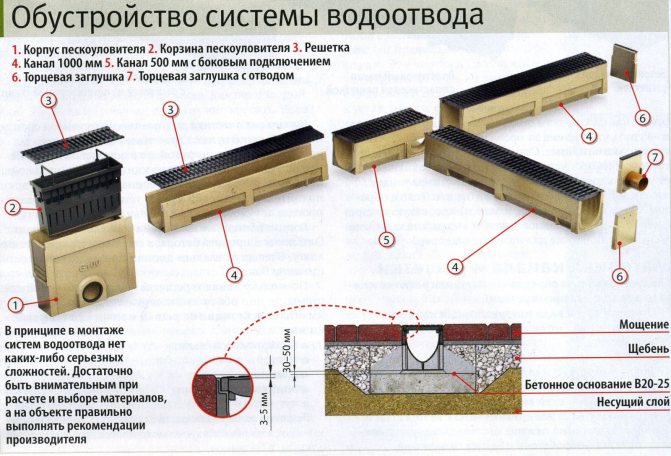

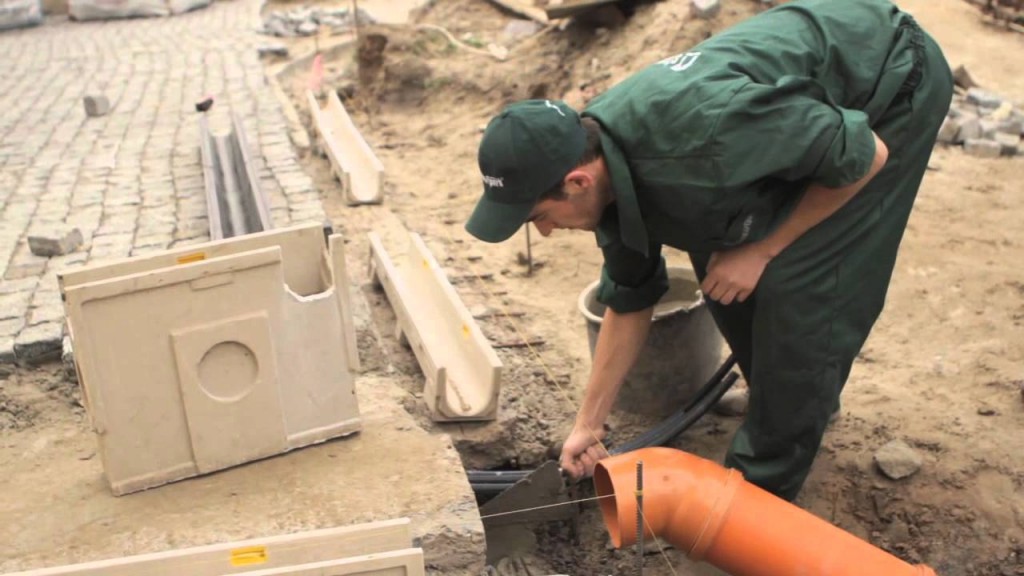

В соответствии с планом готовим место для установки лотков, проделывает водоотводящее отверстие в пескоуловителе с помощью болгарки или отвертки и молотка.

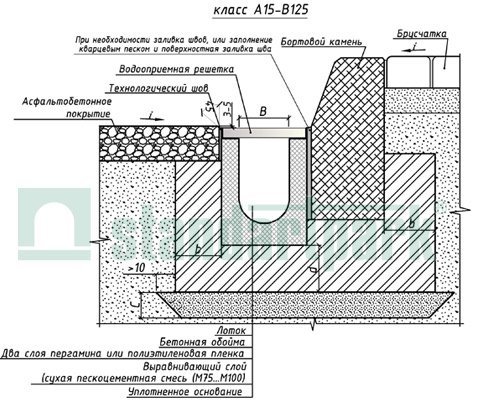

Шнуром – мы отмечаем линию, по которой будет установлен ливневый водоотвод. Ширина траншее будет ровна ширине лотка + 5 — 8 сантиметров оставляем с каждой стороны лотка, а глубина будет ровна высоте лотка + 10 – 12 сантиметров.

Опускаем шнур чуть ниже уровня брусчатки и начинает стыковать лотки между собой (у лотков есть специальные отверстия для креплений).

Чугунная решетка имеет стандартную длину 0,5 метра и при необходимости подрезается болгаркой.

У всех лотков есть специальные пазы для установки креплений решетки, которые исключают коррозию и удобны в эксплуатации.

Чтобы решетка находилась на 3-5 мм ниже поверхности лотка, чтобы вода спокойно попадала в систему или, например, колёса автомобиля не разрушали стенку лотка. Так же фиксируем пескоуловитель в бетонном каблуке.

При помощи специального герметика, который можно приобрести вместе с лотками герметизируем стыки между лотками. На последнем метре лотка устанавливаем заглушку.

При монтаже пластикового лотка бетон может деформировать стенки лотка поэтому каналы устанавливаются уже с решеткой. Можно накрыть решетку пленкой, чтобы не испачкать её и не залить раствор в лоток.

Если поверхность равная и не имеет уклонов, можно использовать каскад лотков, который создаст перепад высот и обеспечит необходимую скорость стока воды.

Укладывать брусчатку необходимо так, чтобы край был выше примерно на 5 мм решетки.

После установки тротуарной плитки, убираем с краев рубероид и заполняем края герметиком.

Основные комплектующие для ливневки

Лотки

Водоприемные лотки – основные элементы водоотводов линейного типа. Бывают прямые, с уклоном, с установленными пескоуловителями.

Материал, используемый для лотков:

• пластик;
• бетон;
• композитный бетон;
• песчано-полимерные смеси.

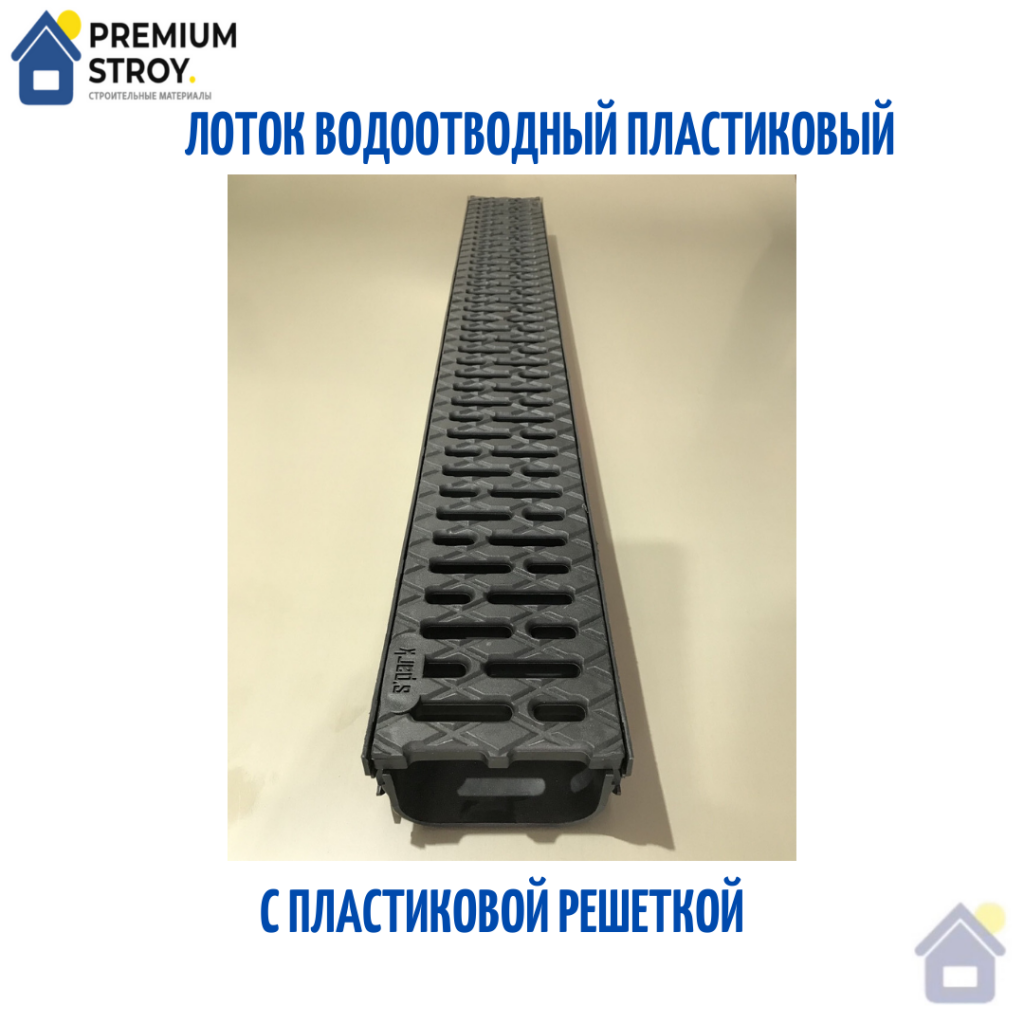

Чаще всего на частных приусадебных участках используются именно пластиковые желоба.

Пластиковые лотки обладают такими преимуществами, как:

• удобство в процессе транспортировки;
• быстрый монтаж;
• широкие возможности изменения длины траншеи;
• продолжительный срок службы.

Одним словом, монтаж пластикового ливневого водоотвода позволяет сэкономить время, деньги и трудозатраты.

Пластиковые лотки изготавливаются из пропилена, в который добавляются присадки для повышения устойчивости материала к ультрафиолетовым лучам и морозоустойчивости.Важные показатели

При выборе водоотводного лотка для ливневки также учитываются такие показатели, как

• ширина гидравлического сечения (DN);
• класс нагрузки;
• высота.

Таблица классов нагрузки EN 1433

Для класса нагрузки А15 и В125  подходят лотки с шириной гидравлического сечения DN100, DN300.

Для С250 — DN150, DN200, DN300, DN400, DN500.

Разновидности и особенности ливневых решеток

Для водоотводов обоих типов потребуется установка решёток, поскольку в любом случае необходимо обеспечить надёжную защиту, с одной стороны — самой ливневой системы, а с другой стороны – людей, животных и автотранспорта.

Зачем нужна решётка?

Решётка для ливневого водоотвода необходима для того, чтобы:

• защитить систему водоотведения от заполнения ветками, листвой и прочим мусором;
• обезопасить людей и животных;
• обеспечить беспрепятственный проезд;
• облагородить внешний вид загородного участка или городской улицы.

От типа решетки зависит качество фильтрации мусора. Дренажные решетки для водостоков бывают:

• ячеистые;
• щелевые;
• штампованные.

Учитываем класс нагрузки

Одной из важнейших характеристик решёток, предназначенных для ливневой системы, является класс нагрузки. На сегодняшний день производители в обязательном порядке учитывают, где будет использоваться та или иная модель.

Для приусадебных участков, гаражей, велодорожек и пешеходных зон используются решётки с маркировкой А15.

На дорогах с низкой нагрузкой и на парковках устанавливают решётки с маркировкой В125.

Чтобы обеспечить защиту ливневого водоотвода в местах с высокой нагрузкой, используют решётки, которые маркируются следующим образом:

C250 – для автодорог, имеющих средние показатели интенсивности движения;

D400 – для автодорог, имеющих высокие показатели интенсивности движения;

Е600 – для промзон, доков и портов;

F900 – для объектов с максимальными нагрузками (промзоны, аэропорты, терминалы и так далее).

Материалы для изготовления решёток

Решётки для ливневых систем изготавливают из

• меди;
• стали;
• чугуна;
• оцинкованной стали;
• пластика;
• полиамида.

Насколько решетки для водостоков будут износосойкими, зависит от типа материала, из которого они изготовлены.

При выборе решёток необходимо исходить из следующих рекомендаций.

Пластик

Такой тип изделий в основном предназначен для использования в парковых зонах и приусадебных участках загородных домах.

Достоинства водоприемной решетки из пластика:

• длительный период службы;
• способность противостоять перепадам температур;
• не портятся при воздействии химических реагентов;
• небольшой вес;
• легкий монтаж;
• невысокая цена.

Недостаток решетки дождеприемной пластиковой (полимерной)  – выдерживает нагрузку  до 1,5 тонн.

Применяется пластиковая сливная решетка только в пешеходной зоне.Чугунные решётки

Подобные изделия устойчивы к коррозии, прочны и долговечны. Их используют для защиты каналов шириной 300-345 миллиметров.

Чугунные решётки используются в местах с высокой нагрузкой на поверхность.

Следовательно, их класс нагрузки обозначается индексом F900.

Решётки из серого чугуна

В тех случаях, когда возникает необходимость в защите ливневых водоотводов, имеющих нестандартную форму, используются решётки именно этого типа. Они относятся к классу нагрузки С250.

Используются в пешеходных зонах, на автомобильных стоянках, обочинах дорог, в непосредственной близости от гаражей и автосервисов.Решётки из нержавейки

Решётки из этого материала используются совместно с прямоугольными лотками, которые тоже изготавливаются из нержавеющей стали. Подобные конструкции устанавливаются либо на небольшую, либо на стандартную глубину.

Чаще всего нержавеющие ливневые водоотводы устанавливают в бассейнах, банях, на промышленных предприятиях, относящихся к химической, пищевой и фармацевтической сферам, а также на тех объектах, к которым предъявляются повышенные требования при оборудовании дренажных систем.

В комплект нержавеющей ливневой канализации обязательно входят решётки. Их изготавливают либо в стандартном, либо в усиленном варианте, что зависит от места их расположения и назначения.

Все элементы системы водоотведения в частном доме можно приобрести у производителя Gidrolica по самой выгодной цене с гарантией качества и доставкой. Компания предлагает полный ассортимент продукции для сооружения дренажной системы линейного и точечного типов, очистные сооружения для ливневой канализации, решетки, комплектующие грязевой защиты входных групп. Сотрудники компании проконсультируют и подскажут, какой лоток нужен в вашем случае, лоток dn300 или dn100, какая решетка будет предпочтительнее, чтобы в процессе эксплуатации не было проблем. Также можно заказать ливневую канализацию под ключ, включая проект.

Преимущества

Элементы водоотводных конструкций в виде железобетонных унифицированных лотков заслужили высокую популярность и повсеместно применяются благодаря удачному сочетанию целого ряда достоинств, характеризующих их возможности. Среди них:

• высокая прочность изделий;
• доступная цена;
• продление срока службы недвижимости, объектов, на которые не воздействуют подтопления;
• широкие возможности для конструирования систем с различной пропускной способностью;
• универсальность. Железобетонные изделия находят применение как при строительстве дренажных и водоотводных каналов, так и при прокладке систем различных коммуникаций, выполняя защитную функцию;
• возможность применения в районах с высокой сейсмической активностью;
• герметичность инженерных сооружений;
• простота и высокая скорость реализации монтажных работ;
• неприхотливость и простота в обслуживании;
• высокая долговечность сооружений;
• высокая устойчивость элементов к экстремальным температурным воздействиям;
• ремонтопригодность. При необходимости с течением времени любой элемент инженерной коммуникационной водопропускной системы в виде лотка может быть заменен на новый;
• высокий уровень влагостойкости и морозоустойчивости, позволяющий применять изделия в холодных климатических условиях, а также при воздействии агрессивных сред;
• запас прочности, позволяющий длительно выдерживать статические и динамические нагрузки в течение всего срока эксплуатации;

Железобетонные дренажные лотки — Все о канализации

Лоток ­– устройство незамкнутого поперечного сечения для безнапорного движения воды или гидросмеси. Производится с дерева , металла , железобетона и других материалов. Поперечные сечения лотков могут быть прямоугольными, трапециевидными, треугольными или криволинейными.

Лоток состоит из отдельных звеньев или имеет сплошную конструкцию. Укладывается на земной поверхности, в выемке и на эстакадах . Применяется для гидротранспортирования горных пород, для пропуска воды, при намыв земляных сооружений и гидроотвалов , в обогащении полезных ископаемых и т.

п..

Железобетонные лотки используются в дорожном, жилищном, коммерческом строительстве и других сферах. Включают в себя:

• Лотки железобетонные теплотрасс
• Лотковые элементы сборных каналов
• Плиты днища каналов
• Плиты перекрытия каналов

Их предназначение — прокладка труб и кабелей, отведение и пропуск воды (водоотводные желоба, лотки дождевые и дренажные, прочие подвиды).

В современном строительстве создание практически ни одной дороги, многоэтажного здания, гаражного комплекса, парковки, террасы, оранжереи и других видов недвижимости не обходится без железобетонных лотков.

Основные и главные достоинства — эффективное использование площадей объекта (крыши и подземных частей), возможность сокращения расходов.

Совет

С экономической точки зрения использование железобетонных лотков более чем оправдано, т.к. при возведении таких же по конструктиву и реализуемому внутреннему пространству конструкций на месте строительства стоимость лотков ЖБИ ниже в 2-2,5 раза, а экономия времени и занятости рабочих и вовсе и идёт ни в какое сравнение.

Лотки железобетонные – строительные материалы, производимые из тяжелых бетонов на основе каркаса из стальной арматуры.

Данные изделия выпускаются согласно ГОСТ 23009-78, на основе портландцемента марки не ниже М400 и арматуры из стали класса А-1, А-3, в качестве наполнителей используются гравий, гранит, отборный песок.

Такие лотки железобетонные применяются во всех конструкциях и любых видах грунта, кроме агрессивных к бетону. В случаях, когда окружающая среда агрессивна, в изготовлении таких специализированных изделий используется сульфатостойкий портландцемент.

В любом случае, бетон для изготовления лотков соответствует ГОСТ 10268-80.

Чтобы избежать засорения лотков при эксплуатации, применяются плиты перекрытия каналов теплотрасс, которые закрывают лоток сверху, как крышка. Они производятся из тех же материалов, что и сами лотки.

Лотки железобетонные в зависимости от функций, конструкции и типа монтажа можно условно разделись на разновидности:

• дренажные, тип МЖБЛ;
• автодорожные, тип: Л, Б, серия чертежей ;
• водоотводные;
• лотки теплотрасс, тип: Л, серия чертежей ;
• непроходные каналы;

Блиц-советы

1. Чаще всего, монтаж водоотводных желобов осуществляется по периметру жилого дома, участка и близ гаража. Однако, не обязательно выполнять это условие, важно, чтобы устройство ливневой канализации осуществлялось там, где это наиболее необходимо.
2. Систему ливневой канализации можно монтировать с лотками для песка и без него. Если установка подразумевает использование такового, то подсоединение к канализационному сливу будет осуществляться через установку сборника для песка. Перед его монтажом, необходимо выбить заглушку. Если сборник песка не применяется, отверстие под слив вырезается непосредственно в лотке. Отверстие высверливается по контуру с 2 сторон, после чего, выбивается молотком с внутренней стороны.
3. Для устройства из железобетонных лотков угловых соединений, используют пилу. Чтобы создать угол, равный 100 градусам, на каждом соединенном желобе отрезают углы по 50 градусов. Распил осуществляется с захватом стенок изделия. Стыки герметизируют при помощи акрилового или битумного герметика.
4. Если планируются постоянные высокие нагрузки на водоотвод, бетонная прослойка под желобами не должна быть меньше 10 см.
5. Чтобы не допустить засорения водоотводной системы, рекомендовано проводить ее чистку каждые две недели.
6. При выборе изделия, рекомендуется обращать внимание на марку бетона, из которого изготовлены лотки. Наилучшими являются марки бетона В15, В20 и В25. Не менее важным является марка стали, которую используют для усиления конструкции. Лучше всего для этого подойдет класс А-1, А-3, ВР-1. Сечение стальных прутьев не должно быть меньше 8 мм.
