Водоотвод с крыши: назначение, устройство, этапы установки и цена

Водосточная система и факторы воздействия

Любая система водостока включает:

• вертикальные водосточные трубы,
• горизонтальные желоба,
• воронки,
• соединительные детали,
• крепежные элементы.

Во многом эффективность водоотвода определяется конструкцией желобов. Для горизонтальных желобов большинством производителей водосточных систем применяются специальные направляющие (реданы). Данные элементы ускоряют проход воды и препятствуют ее разбрызгиванию.

Стоимость всей системы водоотвода может составить около 20% затрат на материалы кровли, и зависит от площади кровли, ее геометрической формы и от высоты здания. Конечно же, на цену влияет и вид материала, из которого выполнены детали системы. Более сложная конфигурации крыши также делает устройство водоотвода более дорогостоящим.

Основные виды водоотводной системы

Внутренний водосток его элементы и устройство представляет собой разнообразные узлы, решетки и розетки. Сейчас компании могут изготавливать такие системы на заказ, по всем предоставленным параметрам и размерам, которые будут необходимы заказчику. Просто необходимо разработать проект и согласовать его с инженерами. Типичные внутренние водостоки изготовлены из легированной стали, алюминия, ПВХ. Конечно, можно использовать и пластиковые трубы, но они не предназначены для большого потока воды, и сразу начнут повреждаться. А вот внутренние водостоки из стальных труб намного устойчивее и надежнее, они смогут выдержать любой поток воды, и прослужат достаточно большое количество времени.

Но они могут сильно шуметь, ведь вода попадает, наметал и производит громкие звуки.

Одними из лучших водостоков считаются медные сливы, но стоят они достаточно дорого, но ей нет равных в долговечности, она даже может выдержать кислотные дожди, которые происходят в промышленных районах. Раньше, также часто применялись стоки из чугуна, но они не оправдали себя, ведь их достаточно трудно устанавливать из-за большого веса. Трубы для внутреннего отвода воды могут быть с разным сечением. Но в основном используется прямоугольный профиль, ведь он очень прост в эксплуатации и не требует особого ухода.

Виды и характеристики водосточных систем

В промышленном и гражданском строительстве часто используют внутренний тип отвода излишней влаги с крыш зданий. Образовательные и жилые панельные здания проектируются с использованием плоских крыш с мягким кровельным покрытием и приёмными воронками, выходящими на верхнюю панель перекрытия. К этим стокам на плоской кровле делается уклон, по которому вода и стекает к приёмному узлу. Внутри сооружения монтируются сливные трубопроводы, разветвители для прочистки засоров, а отведение талой и дождевой воды производится в ливневую канализацию.

В случае скатных крыш используется наружный тип водосточных систем, который имеет свои особенности, в зависимости от вида стропильной группы сооружения. Существует масса проектов крыш для частного и дачного строительства, которые не только удовлетворят самого взыскательного заказчика, но и рассчитаны практически на любой кошелёк.

Архитекторы предлагают следующие основные решения:

• односкатная кровля используется как при строительстве подсобных помещений и бань, так и для оригинального коттеджного строительства, а отвод воды монтируется в нижней части ската с уклоном в одну сторону;
• крыша двухскатная, характерна двухсторонним монтажом водоотводов, а вертикальные элементы ставятся из расчёта на 10 погонных метров желоба, 1 труба;
• вальмовые крыши, для них водосточная система устанавливается по периметру здания, а сечение комплектующих подбирается в зависимости от площади водосбора;
• кровля многощипцовая, характеризуется местным монтажом водостока в зависимости от взаимного расположения скатов и щипцов;
• сложные конусные, пирамидальные и комбинированные крыши требуют индивидуального подхода и расчета при проектировании водоотводов.

В случае если отвод производится в местную, придомовую, ливневую канализацию, то его сечение должно также быть согласовано с предполагаемой мощностью водного потока.

Что такое водосток

Определение

Водосток – это устройство/система, состоящая из различных труб, стояков, желобов и воронок, которые нужны для отвода воды с крыши, окон и стен здания. Устройство внутреннего водостока необходимо не только для комфортной жизни, но и для сохранения прочности и долговечности здания, а также защиты фундамента от подтоплений. В некоторых условиях установка слива невозможна, к примеру, дом имеет низкую и широкую крышу, или у здания прекрасная дренажная система фундамента.

Иногда конструкции стока не устанавливают в жилых помещениях, которые имеют односкатную крышу, так как вода стекает благодаря физически естественным факторам. Но чаще всего водосточные системы уже заранее вносят в проект дома и устанавливают почти во всех бытовых и промышленных конструкциях.

Разновидности водостоков

Есть два главных вида проектов стока – наружные и внутренние водостоки. По названию уже становится ясно, что разница есть лишь в принципе монтажа. Наружная система крепится на стену дома, ее легко обслуживать и устанавливать. Система внутреннего водостока  подлежит врезанию в боковые грани строения, и часто ее декорируют сендвич-панелями, сайдингом или мягкой битумной черепицей. Внутренние водостоки обычно используют в производственных помещениях и многоэтажках.

Преимущества внутреннего водостока:

1. Экстерьер дома не нарушается. Вы можете установить водосточную трубу так, что она даже не буде заметной.
2. Удобный вывод воды, эффективность в разы выше, чем в наружных аналогах.
3. Можно устроить так, чтобы вывод воды был прямо в дренажную систему, и вам не понадобиться устанавливать внешние канализационные трубы. Это отличный вариант для производственных зданий, так как вода не будет скапливаться, фундамент не будет подтекать и полное отсутствие неприятных запахов.

Недостатки внутреннего слива:

1. Сложность монтажа. Перейти с наружного водостока на внутренний – задача не из легких, и понадобиться разобрать часть крыши, а также потребуется специалист, который сделает все правильно и без нарушений норм.
2. Сложность ухода. Если наружную систему можно прочистить специальной щеткой, то в случае с внутренним водостоком вам придется время от времени демонтировать конструкцию, а также снимать перекрытия и проч.

Составные части водостока

Внутренний водосток представляет собой узлы из труб, розетки, решетки и уклоны. Компании, которые занимаются производством таких систем, могут изготовить водосток на заказ по проекту, и выполнить в той конфигурации, которая вам нужна. Вы приносите проект, согласовываете его с профессионалами в области инженерии и делаете заказ.

Типичные внутренние стоки делают из легированной стали, ПВХ и алюминия. Пластиковые трубы долговечные и легкие, не подвергаются коррозии, но их минус в том, что они могут разрушиться от сильного потока воды, так как не предназначены для больших объемов. В этом плане лучше металлические трубы, которые износостойкие и легко перенесут физические воздействия, но при выводе воды они будут издавать громкие звуки из-за того, что вода будет попадать на металл под углом в 90 градусов.

Самые красивые сливы – это медные, но цена на них достаточно высока. Это, пожалуй, самая дорогая система внутреннего водостока, но с ней не сравнится ни одна другая по долговечности и эстетичности, так как медь устойчива ко всему, и даже к кислотным дождям, которые часто бывают в местности с промышленными предприятиями. Намного интереснее будет смотреться медь с деревянным покрытием на беседке, террасе или декоративном балкончике.

Ранее активно использовали трубы из чугуна, но из-за их веса приходилось ломать голову над тем, как создать прочные стропила.

В качестве маскировки внутреннего стока можно использовать сендвич-панели или сендвич листы. Мы советуем не просто продумать систему установки, но и как в дальнейшем вы будете снимать ее и накрывающие поверхности, а также вентили и крючки для чистки водостока. Трубы для этого вида водостока могут быть с разным сечением. Обычно используют прямоугольный профиль, который обладает замечательными несущими способностями, удобен в уходе и легко демонтируется при необходимости. Еще бывают полусферические и круглые профили, которые обычно используют для декоративной отделки, где важнее внешний вид, нежели показатели качества.

Схематическое изображение внутреннего водостока

Правильно спроектированный внутренний водосток имеет такую конструкцию: у крыши есть уклон(расчет которого производим по площади крыши), благодаря чему вода стекает к воронке для приема воды. Из воронки жидкость попадает в трубы или водосточные розетки, а с них она выводится за пределы здания.

Конструкционные особенности системы внутреннего водостока таковы:

1. Водоприемник. Бывает двух видов – колпаковый и плоский. Первый устанавливают на крыше с уклоном, а плоские на ровной кровле.
2. Трубы, которые нужны для равномерного распределения дождевой воды между водостоками.
3. Колодцы, которые очищают систему, и при помощи которых можно проверить работоспособность.
4. Водосток крепим к лоткам.
5. Коллекторы.
6. Дополнения в виде крепежей, подвесок, углов, розеток и проч.

Перед тем, как начать монтаж любого вида водостока, вы обязаны проверить, если ли ваша схема в нормах СНиП.

По правилам, отводы водосточных труб должны входить в канализационную трубу, во избежание подтопления основания здания. Воронка – сборная конструкция, которая имеет корпус, крышку, крепления и решетку. Корпус имеет цилиндрическую форму (причем иногда с гранями), за счет чего у устройства прочность высокого уровня. Больше всего распространены чугунные воронки для внутреннего стока, например, продукты Техниколь.

Разновидности водостока

Основное назначение водостока — отведение воды от стен и фундамента. А значит организована такая система должна с учётом разных особенностей здания, например, угла наклона ската и материала кровли.

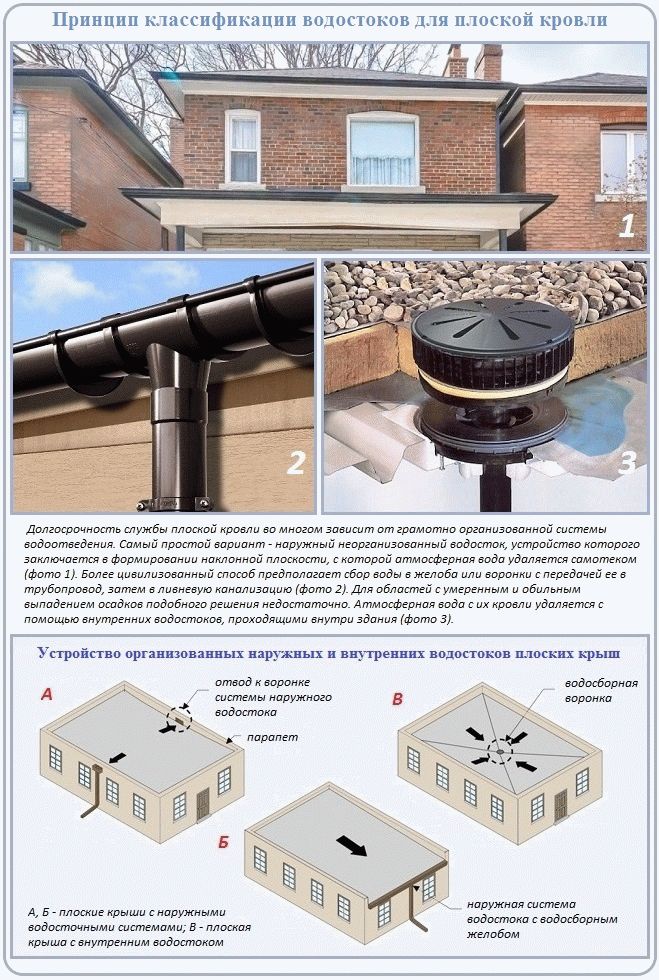

По расположению

Водосточная система здания может быть выполнена в трёх вариантах:

1. Неорганизованный. Такой водосток отводит воду непосредственно на землю. Этот вариант системы не выполняет свои прямые функции защиты стен и фундамента от влаги. Обустраивается на небольших постройках, чаще всего хозяйственного назначения. При этом сделать это нужно так, чтобы тротуар не был затоплен.

   Неорганизованный водосток не защищает стену от влаги

2. Организованный наружный. Представляет собой систему желобов и труб, которая направляет воду в канализацию или дренажную систему. Возможны и другие водосборники.

   Организованный водосток помогает направить воду с крыши в водосборник

3. Внутренний. Служит для предотвращения перемерзания воды в водостоке при отрицательных температурах. Чаще всего такой водосток обустраивается в северных областях, поскольку наружное расположение системы невозможно.

По материалу изготовления

Водостоки могут изготавливаться из разного материала:

1. Дерева. Для обустройства системы водоотвода можно использовать пихту, лиственницу и сосну. Прослужит такая система около 10 лет, но при условии должного ухода.
2. Оцинковка. Популярен этот материал из-за его невысокой стоимости. Но работать с ним очень сложно. Поэтому при желании сделать систему водоотвода самостоятельно придётся сначала позаботиться о приобретении специального оборудования. Срок службы — не более 10 лет, поскольку материал подвержен коррозии.

   Водосток из оцинковки быстро ржавеет

3. Оцинковка с полимерным покрытием. Полимерное покрытие значительно увеличивает срок службы водосточной системы из оцинковки, поскольку устраняет недостатки материала.
4. Пластик. Материал с длительным сроком эксплуатации, до 25 лет. Основными преимуществами можно считать небольшой вес, устойчивость к щелочной среде, доступность. Помимо этого пластиковый водосток обладает шумопоглощющими свойствами, а значит звук дождя не будет вас раздражать. Но нельзя допускать замерзания воды в нём, поскольку это может привести к разрыву трубы.

   Пластиковый водосток пользуется особой популярностью

5. Керамика. Главное преимущество водосточной системы из этого материала — длительный срок действия. Но требуется опыт работы с керамикой, поэтому самостоятельный монтаж системы может быть затруднительным.
6. Бетон или цемент. Разновидность водосточной системы из керамики, более дешёвая, а значит доступная. Среди недостатков выделяется большой вес, поэтому элементы из бетона используются лишь в качестве наземных, например, для обустройства траншеи.
7. Медь. Материал характеризуется длительным сроком эксплуатации, небольшим весом. Но доступен он не каждому. Стоимость такой водосточной системы может превышать затраты на кровлю (если, конечно, для покрытия крыши не использовался аналогичный материал).

   Медный водосток дорогой, но прослужит больше ста лет

8. Подручные материалы. Чаще всего используются пластиковые бутылки, но такая конструкция может быть лишь временной заменой полноценной водосточной системы.

Выбор водостока по данному параметру зависит от материала кровли и личных предпочтений.

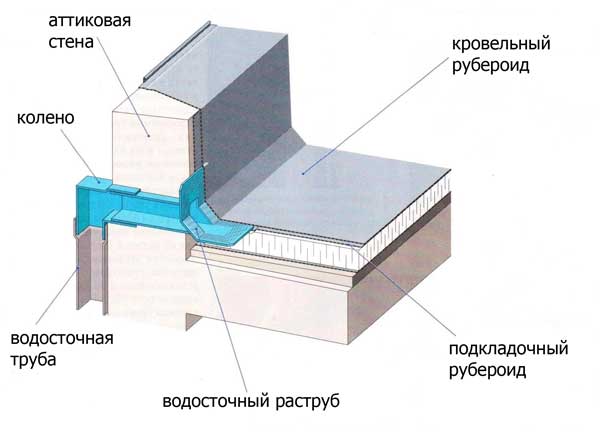

Правила монтажа водоотвода на плоских крышах

В состав системы, отводящей дождевую и талую воду с плоских крыш, входят трубы, воронки и соединительные элементы. Организация водостока подразумевает водоотвод по запланированному маршруту – через наружный или внутренний водосток.

Своими руками проще смонтировать наружный водосток, расположенный вдоль одной стороны плоской кровли – уклон всей плоскости кровли (1-5 градусов) должен быть направлен в сторону желоба. Водосливной желоб устанавливается с уклоном в сторону воронки водосточной трубы.

Наиболее распространенным решением для плоской крыши является монтаж внутреннего водостока с электрообогревом воронки. Данная система требует соблюдения двух ключевых условий:

• разуклонку крыши важно спроектировать с таким расчетом, чтобы вся вода, попадающая на кровлю, стекала к воронкам внутреннего водостока;
• водоприемные воронки устанавливаются под гидроизоляцию и жестко крепятся к стяжке.

Для эффективного сбора воды с поверхности кровли помимо основной воронки монтируются дополнительные (две или более), при помощи труб подсоединенные к основному стояку. Другой вариант системы – одна основная воронка и ливневый водосток.

Место установки воронки должно быть надежно защищено от проникновения влаги в стыки, для герметичности на борт воронки наклеивается гидроизоляционный ковер. Отводные трубы прокладываются в слое утеплителя и далее подсоединяются к канализационному стояку либо к водосточной трубе, которая обеспечивает водоотведение в дренажную систему.

Производители предлагают кровельные воронки различных типов, которые можно установить своими руками:

• для эксплуатируемой кровли, которая используется в качестве террасы, предназначены воронки с плоскими крышками, выдерживающими вес человека;
• для «зеленых» кровель выпускаются воронки с защитной сеткой, предотвращающей попадание в водосточную трубу различного мусора.

Воронки на плоской кровле следует регулярно очищать, удаляя лед, грязь, листья и прочий мусор. При обнаружении повреждений требуется произвести срочный ремонт. Забитый водосток является источником проблем и причиной разрушения кровельной системы под воздействием дождевой и талой воды.

Водостоки для плоских крыш делятся на самотечные и сифонные. Самотечные устанавливаются под небольшим наклоном, вода по ним свободно стекает в канализацию. Сифонные водостоки всегда заполнены водой, от воронки до входа в канализацию. Всасывание воды с кровли и ее откачка в канализационный стояк происходит за счет разреженного давления в сифоне. Чтобы такая система функционировала, при ее монтаже своими руками требуется тщательно подбирать трубы и качественно обработать герметиком все места соединений – конструкция должна быть полностью герметичной. Для защиты сифона от проникновения воды из трубопровода, он оснащается стабилизатором потоков воды.

Чашу водоприемной воронки рекомендуется монтировать своими руками на обработанный антисептиком деревянный брус, закрепленный на основании кровли. В этом случае воронка не будет опираться на утеплитель, что обеспечит жесткость конструкции. Чтобы воронка не оказалась выше уровня кровли при прогибе кровельного настила, ее нельзя жестко крепить к водосточной трубе.

Если выпуск водоприемной воронки находится выше точки промерзания, требуется монтаж воронки с электроподогревом. В противном случае будут формироваться ледяные пробки, закупоривающие патрубок системы. Если расстояние между воронкой и обогреваемым помещением превышает 1 метр, прогревать следует и горизонтальные трубы водоотвода с крыши.

Сливы для крыши – устройство и установка системы слива воды своими руками

Дождевая вода, стекающая с крыши, способна доставить множество неприятностей: намокший фундамент и стены дома, разрушенная отмостка и тротуарная плитка, подтопленный подвал и цокольный этаж. Во избежание разрушительных последствий действия воды монтируются сливы для крыши, входящие в состав водосточной системы дома, обеспечивающей слив дождевой воды с крыши и ее направление в определенное место.

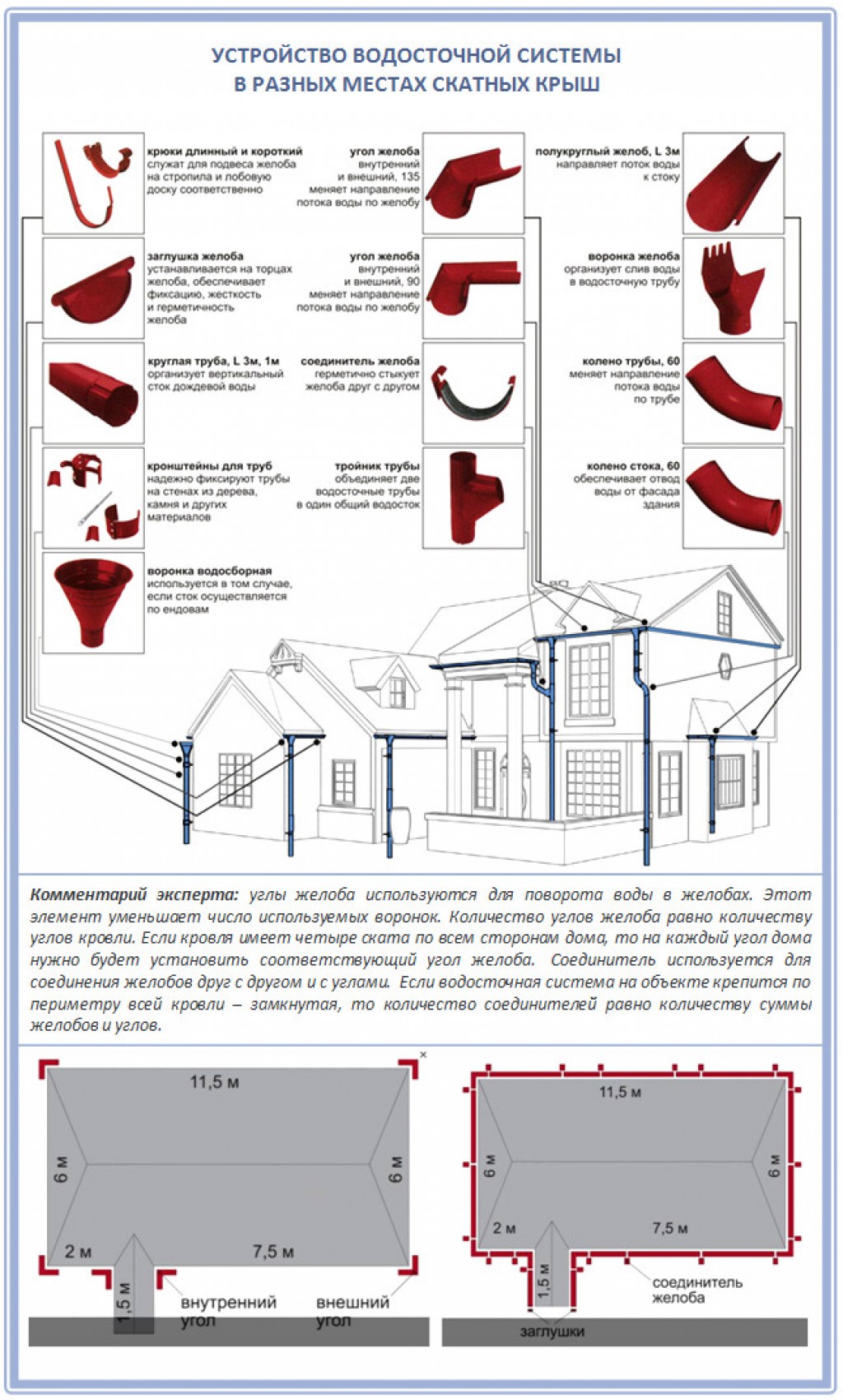

Особенности водосточных систем

Водосточные системы состоят, как правило, из 3 основных элементов: фитинга, желоба и трубы. В зависимости от сечения делятся на: круглые, квадратные и трапециевидные. Монтаж систем слива воды с крыши различается и зависит от ее конструктивных особенностей.

К примеру, для плоской или вальмовой крыши понадобится монтаж сливной системы по всему периметру. Установка начинается с крепления заглушки, дающей водному потоку требуемое направление. После попадания в водоприемник вода будет перетекать в сливную систему.

Монтаж изгиба нужно сделать с помощью устанавливаемых под определенным углом переходников, а все детали крепятся между собой муфтами.

Специальные тройники дают возможность грамотно распределить водные потоки, обеспечив тем самым умеренную нагрузку на систему. Монтаж сливов на крыше осуществляется с применением хомутов и кронштейнов. При установке также используются дополнительные детали – корзины и сеточки, защищающие слив от засорения; ливневые приемники; капельники, предупреждающие скапливание воды.

Водосточные системы могут быть металлическими или пластиковыми. Бюджетным вариантом является оцинкованная сталь, имеющая при этом большой недостаток – низкую устойчивость к коррозии. Гораздо более долговечны алюминиевые и медные системы, но при этом их стоимость довольно высока. Пластиковые конструкции наиболее распространены, так как при вполне доступной стоимости имеют малый вес, устойчивость к механическим и коррозийным повреждениям, долгое время сохраняют замечательный внешний вид. Помимо этого, такие системы прочны и просты в монтаже.

Проектирование сливной системы

При установке слива на крыше для небольшой постройки, уместным будет использование желоба размером до 110 мм и трубы диаметром до 75 мм. Если площадь кровли велика, то желоб и труба необходимы больше –130 мм и 100 мм соответственно. Для построек, имеющих огромную площадь крыши, потребуется желоб 200 мм диаметром, и труба размером 150 мм. Длина желоба напрямую влияет на водосточную трубу – если его длина превышает 8 м, то необходимо будет установить две водосточные трубы.

Для монтажа сливов своими руками понадобятся определенные материалы и инструменты:

• трубы и желоба;
• элементы соединения;
• заглушка желоба;
• резиновые уплотнители;
• воронки для приема воды;
• клей и герметики;
• ножовка или болгарка.

Важно обратить внимание на некоторые нюансы перед тем, как делать сливы на крыше своими руками. Следует крепить желоб к крыше и стене под наклоном относительно сточной трубы, что обеспечит эффективный сток воды. Нужно внимательно изучить инструкцию, прикладываемую к приобретенному комплекту, которая должна содержать подробную схему монтажа.

Установка сливов на крышу своими руками

Ниже представлена пошаговая инструкция по установке сливов для крыши своими руками:

После всех произведенных действий по установке слива на крыше, дождевая вода больше не застанет вас и фундамент вашего дома врасплох, а будет грамотно отводиться в нужное место или скапливаться в емкости для дальнейшего использования.

Напоследок, по традиции, предлагаем посмотреть короткое видео в котором показан пошаговый монтаж водосточной системы

Помогла статья? Оцените ее

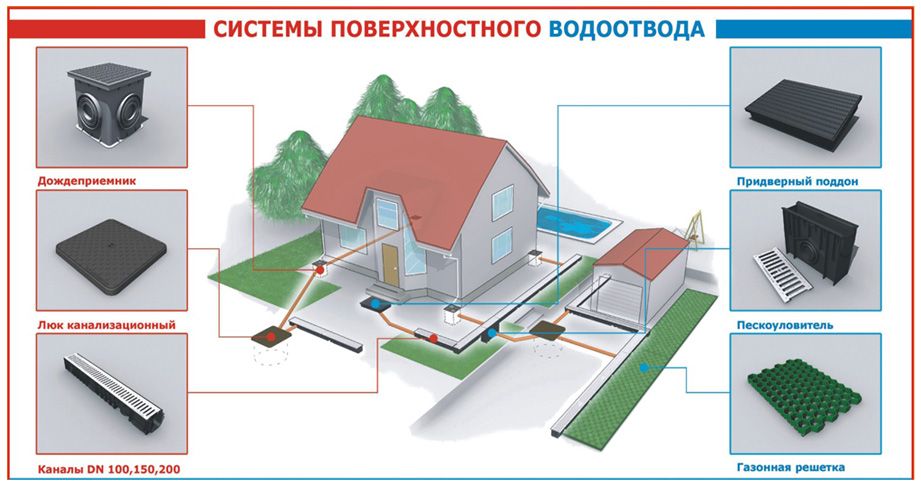

Устройство и расчет системы ливневой канализации

Необходимость ливневой канализации столь очевидна, что индивидуальные застройщики сразу планируют ее создание еще на этапе проектирования будущего дома.

Несколько сложнее тем, кому строение досталось без этой инженерной системы – приходится создавать ее самостоятельно.

Однако сооружение ливневки не терпит дилетантского подхода – неправильно спроектированная канализация не только не спасет положения, но может, кроме того, стать причиной внутренних размытий и провалов грунта.

Даже при полностью самостоятельном планировании работ необходимо опираться на существующие правила.

Выбор материалов для системы водоотвода

Качество, внешний вид, цена — три параметра, которыми руководствуются при выборе материалов для водослива. Важны и климатические условия: в регионах с солнечным жарким летом предпочтительнее металл, для территорий с повышенным уровнем влажности лучше пластик.

Сравнить пластиковые и металлические изделия для организации водостока поможет статья, посвященная разбору и оценке обеих разновидностей.

На рынке присутствуют несколько вариантов:

• Оцинкованная сталь. Недорогое и простое в монтаже решение. Но сталь подвержена коррозии, поэтому долговечность конструкции сомнительна.
• Полимеры. Смотрятся привлекательно, можно подобрать цвет в тон кровли, служат долго. Но отличаются умеренной хрупкостью, требуют аккуратности при установке.
• Медь и алюминий. Эти материалы выглядят солидно, подчеркивают материальные возможности владельца. Срок их эксплуатации неограничен. Единственное, что останавливает от покупки медных или алюминиевых деталей, — высокая стоимость.

Вне зависимости от материала каждая система состоит из труб, сборных воронок, уголков и желобов. Устройство водосточной системы заключается в их сборке согласно заранее сделанной схеме и креплении. Детали соединяются с помощью переходников с уплотнительными прокладками.

В продаже есть клеевые системы, но они сложнее в сборке, чем конструкции на защелках. Последние для дополнительной надежности можно «подстраховать» изнутри кровельным герметиком

Важно, чтобы все необходимые составные части водослива нашлись в одной торговой точке и от одного производителя. Отсутствие чего-либо может затормозить процесс монтажа.

Подбирая детали водостока, не экспериментируйте с попытками приспособить кустарно сделанные элементы к имеющимся обстоятельствам. Лучше сразу остановиться на изделиях от проверенных производителей.

В продаже будут попадаться элементы с прямоугольным сечением. Они обычно дешевле круглых на 10-15%, но сложнее в монтаже и требуют соответствующего дизайна фасада. Их уместно использовать для обхода выступов или неудачных углов

При выборе материала имеет значение и надежность стропильной системы, она должна выдерживать вес водослива. Если есть сомнения, остановитесь на облегченных полимерных конструкциях.

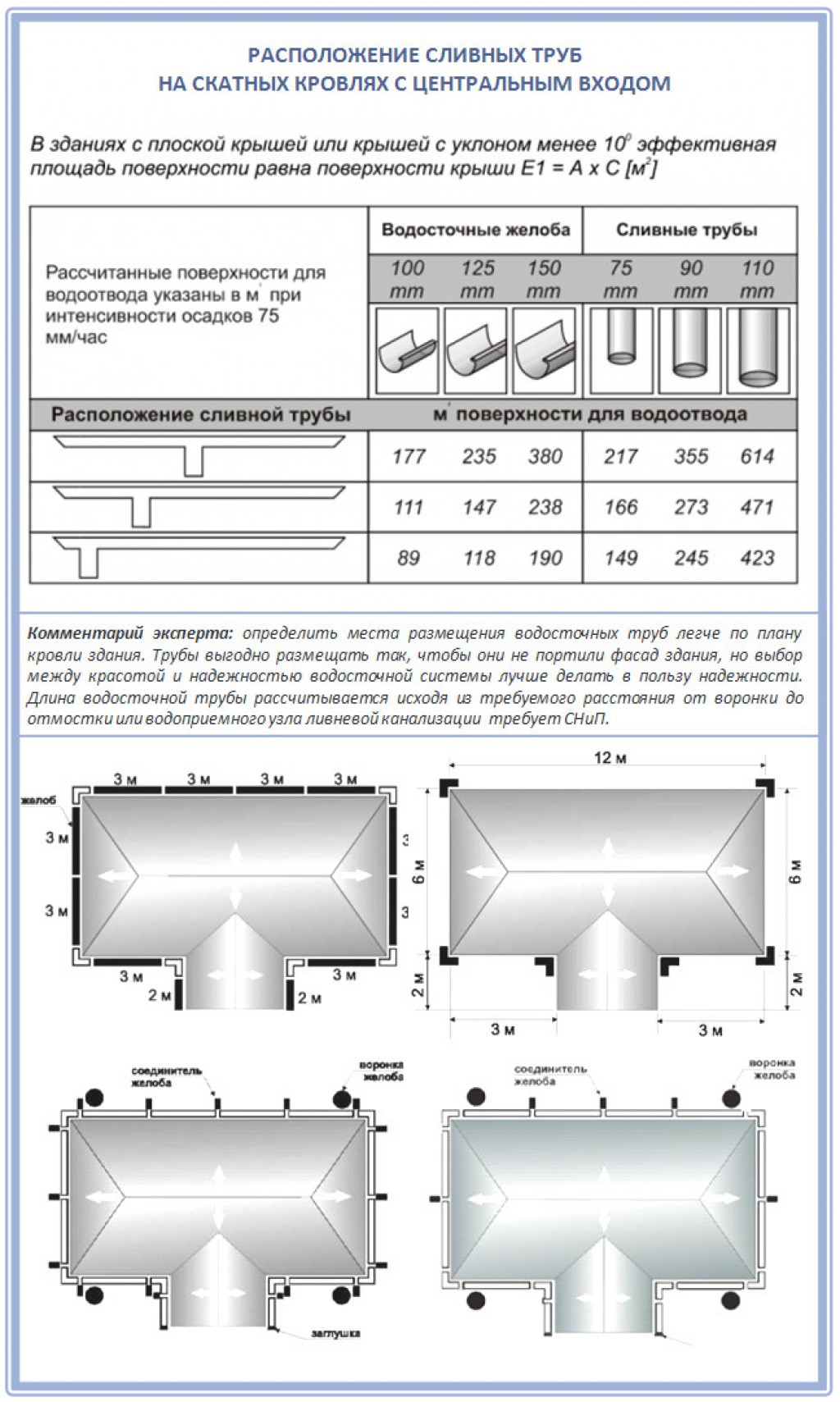

Расчет необходимого количества элементов

Вначале составляется схема крыши дома, где отмечаются места расположения воронок и сечение элементов ливневки на кровле. Наиболее популярными считаются диаметры 8; 10 и 12,5 см.

Наибольшее расстояние от одной воронки до другой должно быть 24 метра. Более эффективным и безопасным считается шаг 8-12 метров, это позволяет выбрать оптимальный уклон желобов.

Это довольно ответственное мероприятие лучше поручить специалистам, продающим водосточные системы, либо же мастерам фирмы, предоставляющим монтажные кровельные услуги. За неимением такой возможности расчет можно выполнить и собственными силами.

Поскольку в частном строительстве многие стараются уйти от типовых вариантов и похожих по конструкции крыш, необходимое количество элементов системы следует просчитывать в индивидуальном порядке

Основные моменты грамотного расчета:

1. Желоба. Общая длина каналов должна соответствовать значению длины всех скатов крыши, задействованных для сбора воды. Их состыковку осуществляют с помощью соединителей.
2. Водоприемные воронки. Их устанавливают по наружным углам здания и дополнительно размещают через каждые 8-12 метров с тем, чтобы общий уклон каналов не был слишком большим.
3. Водосточные трубы. Количество изделий соответствует числу воронок, а длина – расстоянию от кровли до поверхности земли.
4. Кронштейны. Количество кронштейнов определяют из расчета, что на каждый метр канала требуется один элемент. Дополнительные держатели потребуются для воронок по центру и стены и в углу дома.

Количество хомутов напрямую зависит от высоты постройки. Но в любом случае, каждый отдельной устанавливаемый участок трубы закрепляют как минимум одним хомутом. При монтаже водосточной трубы в одноэтажной постройке зачастую достаточно и трех крепежей, расположенных в верхней точке, нижней части и посередине изделия.

С помощью плана удобно разделять поверхность кровли на равные участки слива, обслуживаемые расположенными рядом водостоками, и просчитывать площади

При расчете за основу берут то условие, что на 1 кв.м крыши в горизонтальной проекции должно быть 1,5 площади сечения водостока и воронки. Для примера: площадь сечения трубы D 100 мм составляет 78,5 Это усредненное значение.

В зависимости от того, приходится ли устанавливать систему в регионах с высоким уровнем осадков, либо же, напротив, в засушливых местностях, в расчеты вносят поправки.

Крепление сливных труб лучше всего предусмотреть ещё на стадии кладки стен. Но и после завершения работ никто не запрещает установить крепёж.

Выполняя монтаж, соблюдайте следующие правила:

1. Начинайте установку элементов слива снизу.
2. Просверлите отверстия в стенах под установку хомутов.
3. На самом нижнем хомуте установите колено, имеющее срезанный край, а если слив выполняется в ливнёвку, то используйте обычный элемент водостока.
4. Крепление последующих элементов выполняйте на отдельный хомут с шагом не более 1,8 м. В случае если длина элемента превышает 2 м, то необходимо установить ещё один хомут.

Соблюдая правила монтажа, вы сможете обеспечить прочность и герметичность конструкции. При этом водосток получится надёжным и прослужит долгое время. Успехов вам в строительной деятельности.

Правила сооружения внутреннего водостока

Как положено любому сооружаемому объекту, водосточная система частного дома должна быть заранее рассчитана и запроектирована. Необходимо заранее выбрать кратчайший из возможных путь прокладки трубопровода и предусмотреть наиболее удобное место подключения его к ливневой канализации.

Организации внутренних водостоков подлежат разнообразные плоские кровельные конструкции. Их устраивают на крышах с чердаками и без, эксплуатируемой и неэксплуатируемой категории. С учетом планировочной специфики дома самостоятельному проектировщику нужно учесть, что:

• Водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замуровывание стояков в стенах категорически воспрещается. Можно устанавливать в штробах, шахтах, коробах. Рекомендовано располагать их в чуланах или подобных подсобных отсеках.
• При организации водосточной системы неотапливаемой постройки необходимо предусмотреть способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением.
• Плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном. На каждый погонный метр трубы должно приходиться 5 мм понижения в сторону водосброса.
• При прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить.
• Если устройство подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент.
• При проектировании по возможности следует избегать изгибов.
• Стояк на расстоянии около метра от поверхности земли следует оборудовать ревизией для прочистки.

По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми колодцами, ревизиями и т.д. В сооружении подвесного водосточного трубопровода используются керамические, пластиковые, чугунные, асбестоцементные трубы, выдерживающие напор при засорах.

Для прокладки подземных частей используют трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

Согласно технологическим предписаниям одна водосборная воронка может принимать атмосферные стоки с крыши площадью до 1200 м², расстояние между соседними водоприемниками должно быть не меньше 60 м. Согласитесь, обозначенные масштабы для малоэтажного строительства не слишком свойственны. Короче, на крыше небольшого частного дома должна быть хотя бы одна воронка.

Увеличить число водоприемных приспособлений потребуется если:

• Площадь кровли превышает указанные ГОСТом пределы.
• Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
• В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

Водосборные воронки выпускают для эксплуатируемых и неэксплуатируемых плоских крыш, для совмещенных конструкций и систем с чердачным пространством. Есть модели, применяемые в обустройстве бетонных перекрытий с битумным покрытием и деревянных аналогов, покрытых профнастилом. Для всех применяемых в строительстве вариантов производятся водоприемники из чугуна, керамики, оцинкованной стали, полимеров.

Водоприемные устройства производятся разнообразных типоразмеров. Стандартная конструкция состоит из непосредственно самой воронки с широкими бортами и съемного колпака с отверстиями, обеспечивающими ток воды.

Изучаем систему слива дождевой воды с крыши

Вода представляет собой большую разрушающую силу, которая угрожает кровельным материалам, деревянным конструкциям, стенам, а также отмосткам и самому фундаменту сооружения. Необходимо грамотно организовать её сток и направить в безопасное русло.

Правильная система такого водоотвода дождевой воды с вашей крыши существенно продлит срок службы здания и избавит от лишних трат на дорогостоящий внеплановый ремонт. Кроме того, отведённую дождевую воду можно в дальнейшем использовать для полива растений и технических нужд. Рассмотрим типы отвода и способы их монтажа, а также используемые для этой цели материалы.

Основные этапы монтажа системы водоотвода

Оборудование дачного дома ливневой системой можно осуществить самостоятельно. Для этого нужно произвести такие действия:

• установить кронштейны;
• смонтировать и закрепить желоба;
• зафиксировать сточные трубы и их держатели;
• обустроить отвод лишней жидкости в заранее выбранное место.

Проверка всех соединений проводится на каждом этапе выполнения работ.

Монтаж кронштейнов для слива

Для закрепления кронштейнов нужно соблюдать расстояние между желобом и стеной, которое колеблется в пределах 60-80 мм. В этом случае не образуется конденсат. Установку элементов делают с соблюдением уклона системы. Он составляет 5 мм на каждый погонный метр длины конструкции.

Сначала делается разметка кронштейнов. При длине кровельного ската около 6 метров перепад высоты в двух точках – первой и последней – составляет 60 см. От края крыши до крепежного элемента должен соблюдаться промежуток – 100-150 мм. Шаг между соседними кронштейнами колеблется в пределах 50-60 см для металлических конструкций и 30-40 см для пластиковых.

Сначала фиксируется первый верхний элемент, который находится на противоположной стороне от водосточной трубы. Следующим прикручивается последний, самый нижний кронштейн, после чего между крепежами натягивается бечевка и производится разметка остальных фрагментов. Для монтажа применяются стандартные саморезы.

Воронку нужно устанавливать на расстоянии 30-60 см от края желоба, причем фиксация производится за 15 см от нее.

Монтаж сточных желобов

Их нужно только собрать и зафиксировать на кронштейнах. Способ крепления зависит от типа системы и материала ее изготовления.

Установка сточных труб и держателей

Это последний этап сборки конструкции, на котором трубы для отвода воды устанавливаются строго под отверстием ливневой воронки. Для их фиксации используются хомуты, которые при помощи дюбелей прикручиваются к стене на расстоянии до 200 см друг от друга.

В последнюю очередь монтируется сливное колено, отводящее жидкость подальше от дома.

Куда отводятся дождевые воды с кровли дома?

После того как система будет установлена, нужно организовать место, где будет собираться дождевая вода. Тут возможны несколько вариантов:

1. Емкость. В землю на расстоянии 0,5-1 м от здания вкапывается бочка, к которой направляется сливное колено. Ее можно устанавливать и на поверхности грунта. Собранная жидкость используется для полива домашних или огородных растений.
2. Фильтрационный колодец. Она представляет собой яму, дно которой устилается щебнем. После этого монтируется колодец из бетонных колец.
3. Канализация. Тут нужно предварительно получить разрешение соответствующих коммунальных служб.
4. Дренаж или водоем.

Ливневка – обязательная конструкция, позволяющая защитить фундамент дома и его стены от разрушающего действия дождей, талой воды.

Сильные стороны плоской крыши

Если вы живете в большом городе, то наверняка знакомы с плоскими кровлями.

Их можно встретить практически на каждой многоэтажке. Высотные здания, как правило, оборудуются внутренним водостоком, чтобы падающая сверху вода не смогла навредить окружающим строениям. До не давних пор, такие крыши можно было встретить лишь на производственных и многоэтажных постройках, но с появлением новых кровельных продуктов они начали возводиться и в частном строительстве.

Что же так сильно привлекает застройщиков? Скорее всего, людям просто надоел образ стандартной скатной системы. Конечно, в ее практичности сомневаться не приходится, но такие крыши встречаются в частной застройке абсолютно повсюду. Поэтому если вы хотите выделяться на фоне остальных, то у вас еще есть шанс, это сделать.

Жители западных стран уже давно пользуются постройками с плоскими крышами и описывают их исключительно с положительной стороны. И это немудрено, ведь за небольшую цену вы получаете дополнительную жилую площадь, которую можете использовать по своему усмотрению, главное, создать для этого все условия. Плоская поверхность надежно защищается современными кровельными материалами, поэтому по поводу ремонта задумываться не придется.

Итак, давайте рассмотрим положительные качества плоской поверхности:

• По сравнению со скатными кровлями, плоская имеет меньшую площадь, поэтому на нее устройство потребуется куда меньше материалов. С экономической точки зрения это очень выгодно.
• Так же сэкономить некоторую сумму можно отказавшись от услуг кровельной бригады, сделав всю работу самостоятельно. Правда, без напарника придется туговато, поэтому пригласите кого-нибудь из своих знакомых.
• Вести монтажные работы на плоской поверхности куда удобнее нежели в подвешенном состоянии, поэтому она будет протекать не только легко, но и быстро.
• Обслуживая крышу в любую пору года, можно быть уверенным, что вы никак не навредите своему здоровью.
• Дополнительная площадь, созданная в результате монтажа, может быть использована по вашему усмотрению. На ней можно разместить зону отдыха, разместить детскую площадку, мастерскую, выращивать сад и многое другое.

Зачастую, как я перечисляю данные свойства плоской крыши, у многих застройщиков возникает желание приступить к строительству прямо сейчас, но это не так легко, как кажется. Вся трудность заключается в проектировании такой крыши и если какой-либо элемент будет установлен не верно, то в скором времени такая поверхность выйдет из строя.

Водосточная система плоской кровли является одним из самых важных ее составляющих.

Как вы уже знаете, она может оборудоваться как внутренним, так и наружным методом. Если рассматривать первый, то он представляет собой устройство сложной системы труб внутри здания, которые определенным образом отводят осадки с поверхности в ливневую канализацию. Такая система позволяет улучшить внешний вид вашего уюта и сделать его более привлекательным и загадочным. Что касается второго способа, то это всем привычные трубы, которые видны снаружи здания. Как правило, наружный водосток с плоской кровли устраивается лишь в том случае, если ваши финансы ограничены или в вашем регионе суровые зимы.
