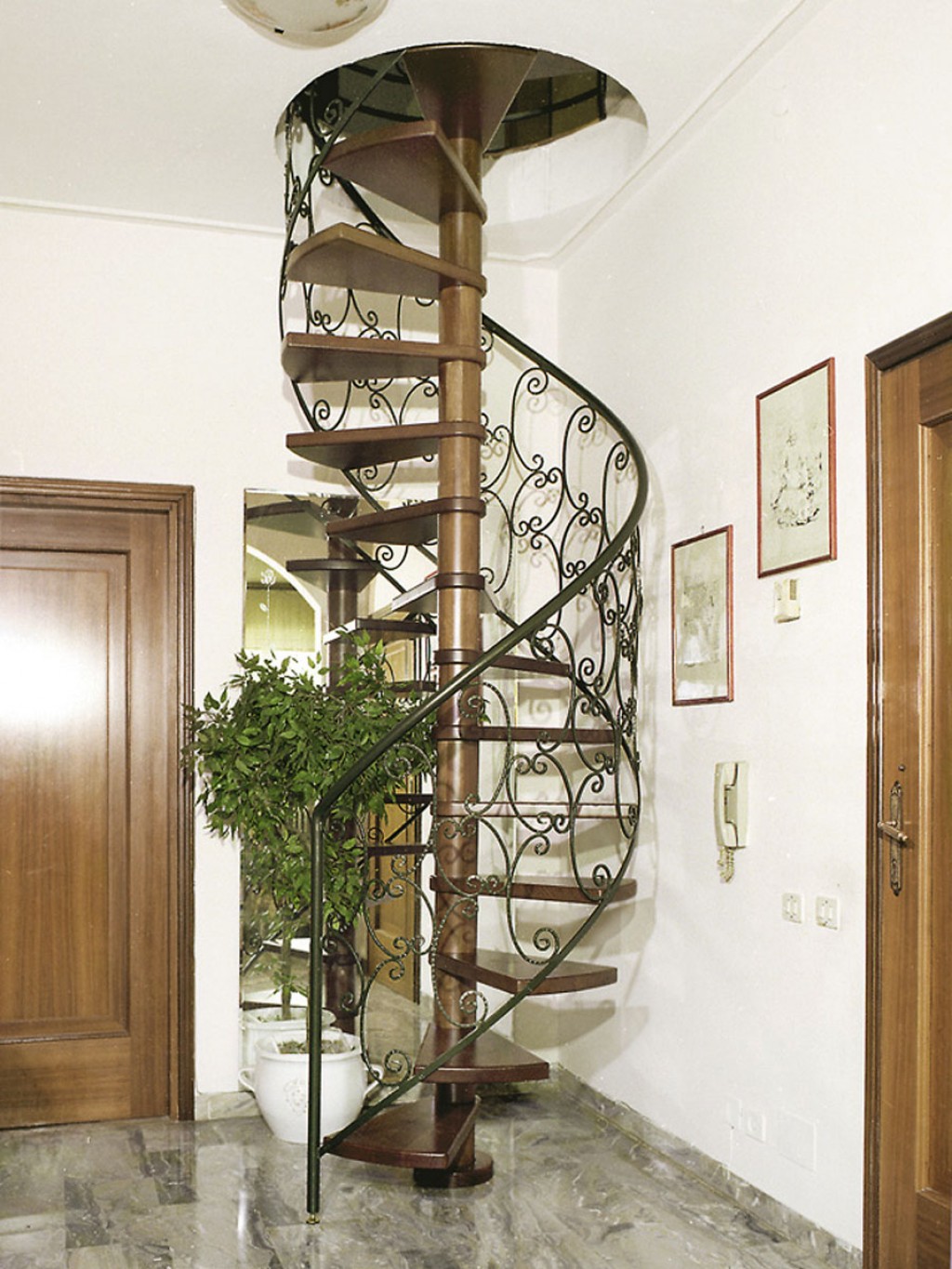

Винтовая лестница (50 фото): эффектные интерьерные решения

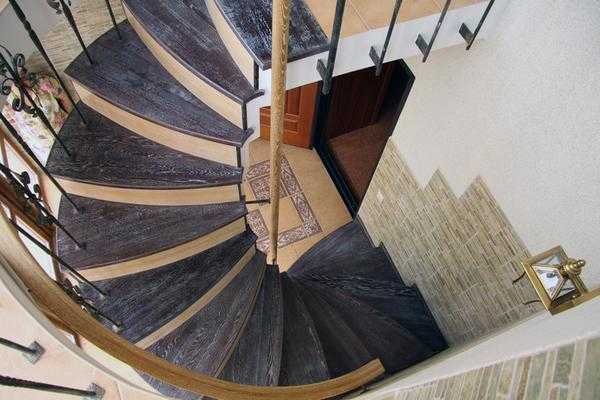

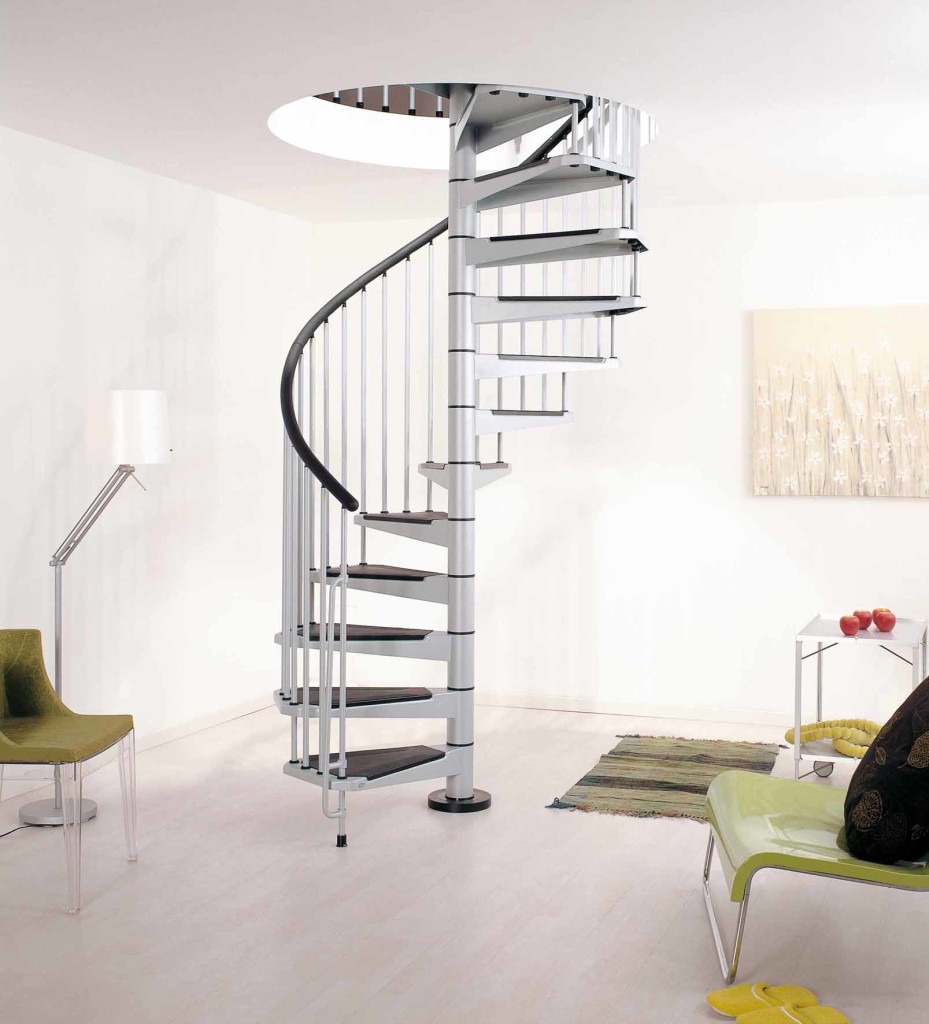

Винтовая лестница сверху

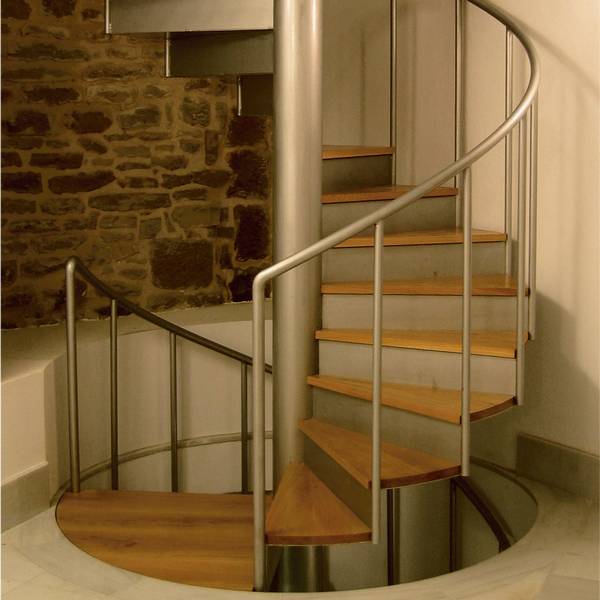

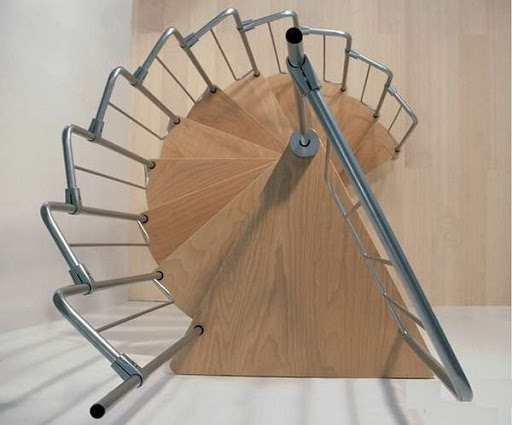

Винтовая лестница сбоку

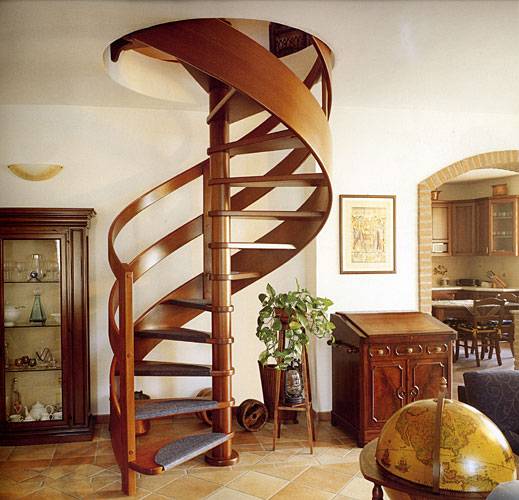

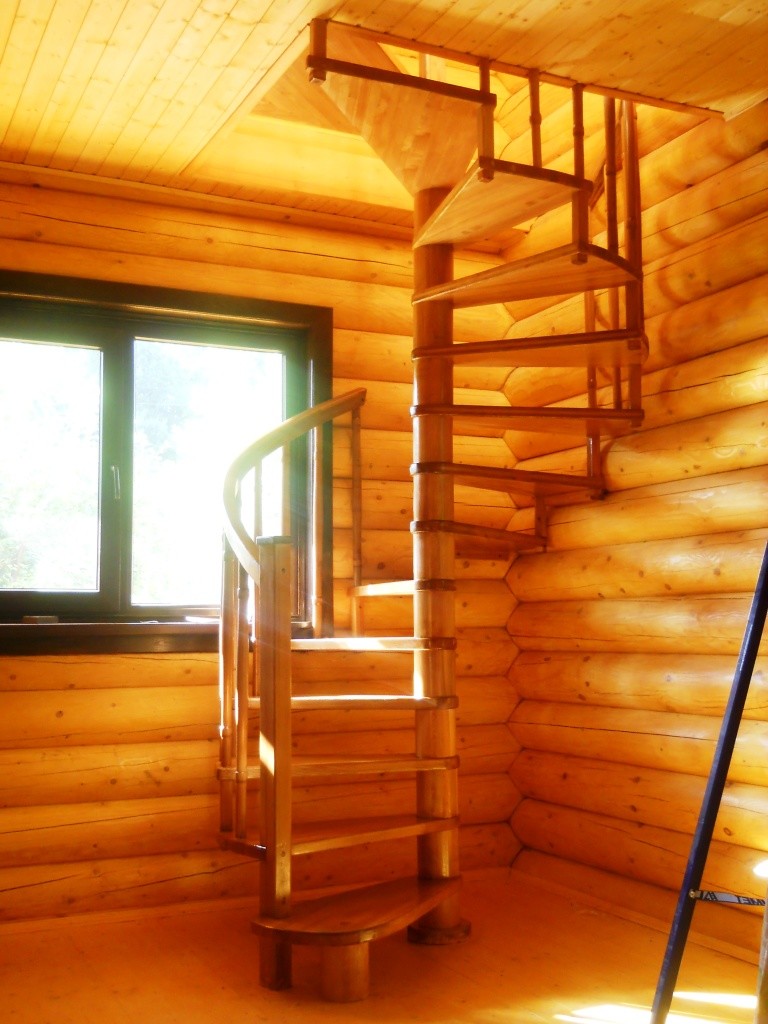

Винтовая лестница с деревянными ступеньками

Преимущества

Металлические винтовые конструкции выделяются своими прекрасными эксплуатационными характеристиками:

• высоким уровнем прочности;
• износостойкости;
• устойчивостью к повышенным нагрузкам;
• стойкостью к перепадам температур;
• долгим сроком службы;
• малыми габаритами.

Недостатки

Минусы винтовых лестниц, также как и достоинства, выплывают из особенностей их конструкции. Учитывая трапециевидную форму ступеней, их меняющейся ширины не всегда достаточно для уверенного передвижения по ней. Дополнительную опасность представляет собой отсутствие подступенков, которые практически не используются в таких видах, как видно с чертежей. Такие предостережения особенно актуальны для пожилых людей и маленьких детей. Кроме того, по винтовым устройствам очень неудобно поднимать или опускать габаритные или тяжелые грузы.

Подведем итоги

Металлические винтовые лестницы являются прекрасным решением для помещений с небольшими габаритами. Такие лестницы, в сочетании с деревянными или стеклянными ступеньками придадут любому интерьеру изысканности и стиля.

Основные разновидности винтовых лестниц

В загородной постройке чаще всего можно увидеть такие лестницы винтового типа:

• Прямые или поворотные маршевые лестницы.
• Сборные или модульные конструкции лестниц.
• Закрепленные посредством больцев, кронштейнов или косоуров лестницы.
• Винтовые конструкции-трансформеры.
• Лестничные конструкции внутри помещения, а также снаружи.
• Лестницы, которые стоят отдельно или прикреплены к стеновой поверхности.
• Лестничные конструкции с закрытыми типам ступеней – они могут быть и закрытого, и открытого типа.
• Винтовые конструкции с перилами или без них.

Кроме того, по своему прямому назначению все конструкции винтового типа можно поделить:

• Мансардные.
• Для подвальных или подсобных помещений.
• Межэтажные.
• Входные.

Еще конструкции лестницы отличаются между собой по таким признакам:

• Стиль оформления и качества эстетики конструкции.
• Место монтажа.
• Размеры и форма изделия.
• Материал, который применяется для создания лестницы.

Особенности, плюсы и минусы конструкции

Великолепно винтовые лестницы смотрятся практически в любом дизайне: например, если у вас помещение оформлено в стиле «модерн», хорошо будет смотреться конструкция из металла, а вот для «кантри» больше подойдет деревянная, имеющая массивные ступени.

Стоит заранее выделить плюсы и минусы винтовой лестницы, чтобы понимать, подойдет ли такой вариант конкретно для вас и стоит ли его устанавливать в определенной комнате.

Для начала перечислим все преимущества.

1. 1. Конструкция достаточно компактная, что позволяет значительно сэкономить площадь в помещении. Особенно это актуально для небольших помещений. А если в комнате невысокий потолок, такая лестница визуально делает его выше.
2. 2. Второй плюс вытекает из первого – винтовая модель не требует проделывания слишком большого проема в потолке, что сэкономит и пространство второго этажа частного дома.
3. 3. Невысокая стоимость, если сравнивать «классическими» маршевыми лестницами. Хотя на обустройство винтовой лестницы тоже придется потратиться, она все же требует намного меньше материалов, а монтаж ее довольно прост.
4. 4. Такую модель лестницы можно установить в качестве дополнительной, например, для мансарды в том случае, если основная располагается с наружной стороны дома.
5. 5. Эксклюзивность. Эти лестницы выглядят очень красиво, и именно их внешний вид часто определяет выбор людей.

Винтовые лестницы имеют массу плюсов вроде необычного внешнего вида, простоты монтажа, экономии площади, благодаря чему многие выбирают такой вариант

Есть и недостатки – о них тоже расскажем.

1. 1. По винтовой лестнице не получится поднять большие предметы, например, диван, шкаф и т.п. Придется придумывать другие способы подъема.
2. 2. Если на втором этаже, к которому ведет такая лестница, расположено часто посещаемое помещение, будет не слишком приятно по несколько раз в день подниматься и спускаться. Это может негативно повлиять не только на настроение, но и на самочувствие человека. Другое вариант – разместить там спальню, куда приходится заходить не чаще пары раз в день, или поставить винтовую лестницу в качестве декоративной конструкции, но дополнительно иметь основную маршевую.

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет метра. Предположим, нам необходимо сконструировать лестницу шириной метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: +0.2/2= м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х х 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

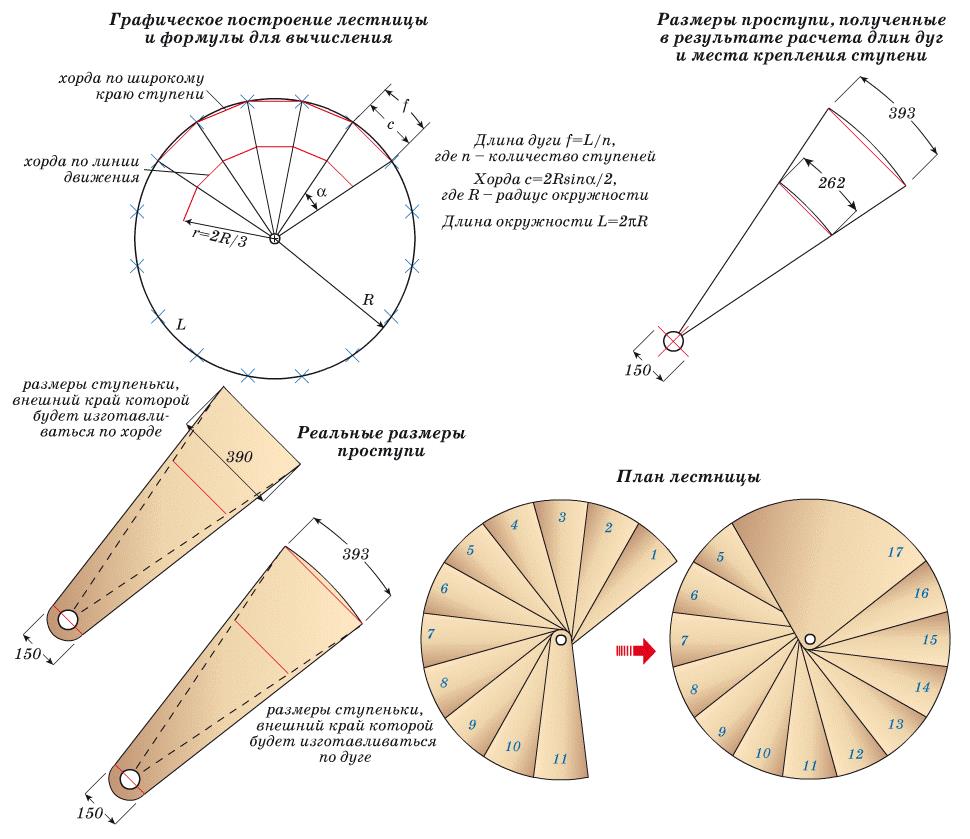

Делим окружность на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте , толщине ступеней и запасе высоты , высота одного витка будет составлять Теперь делим полученное значение на количество ступеней. Высота каждой ступени

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/ 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = Окончательная высота ступени —

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Каркас из металла в винтовых лестницах.

Существует большое количество видов исполнения

лестниц винтового типа, подходящих под различные стилевые решения. Можно подобрать конструкцию для имеющегося интерьера или заказать оригинальный вариант под эксклюзивный стиль. Дополнят и украсят винтовую лестницу перила из стекла, кованые вставки, классические балясины из дуба или ясеня. Особенности винтовых лестниц: Конструкция по размеру не занимает лишнего пространства в помещении — свойство, делающее винтовые лестницы популярнее П-образных, Г-образных каркасов.

    Позвоните нам 8 (495) 789-26-70 и получите бесплатно 3D- проект вашей лестницы!

Монтируются лестницы винтовые в любом месте помещения – оградительная конструкция не требует привязки к стене, поэтому может устанавливаться даже в средине комнаты. В конструкцию входит каркас и забежные ступени – в маршевых и других вариантах дополнительно используются промежуточные межмаршевые площадки.

Материалы, подходящие для создания винтовых лестниц

Винтовая лестница может изготавливаться из различных материалов. Именно от верного выбора составляющих деталей зависят эксплуатационные характеристики, структура и внешний вид изделия. Особой популярностью пользуется винтовая лестница из металла, а также комбинированные конструкции.

Проект лестничного изделия включает разработку дизайна, правильные расчеты габаритов и количества ступеней, а также другие детали. Чтобы винтовая лестница металлическая или комбинированная имела совершенные формы и плавные изгибы, была эксклюзивной и безопасной, изготовлением лестницы на металлокаркасе должны заниматься профессионалы.

Задайте ваш вопрос инженерам- проектировщикам в WhatsApp или отправьте письмо на zakaz@

Смотреть портфолио наших работ

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

• входные;
• межэтажные;
• подсобные;
• подвальные;
• мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Какие бывают винтовые лестницы?

Всего известно четыре типа винтовых лестниц. Каждый из них имеет свои особенности и тонкости установки.

1. Первая конструкция состоит из простых ступеней, имеющих клиновидную форму. Широкий конец каждой ступени опирается на стены, которые окружают лестницу, а узкий конец крепится на опорный столб. Последний, в свою очередь, выполняется из толстых концов самих ступеней или же из кирпичной кладки.

Винтовая лестница первого типа

2. Винтовая лестница на второй этаж может выполняться и без участия опорных стен. Этот тип предполагает консольный монтаж отдельных ступеней на среднем монолитном опорном столбе.

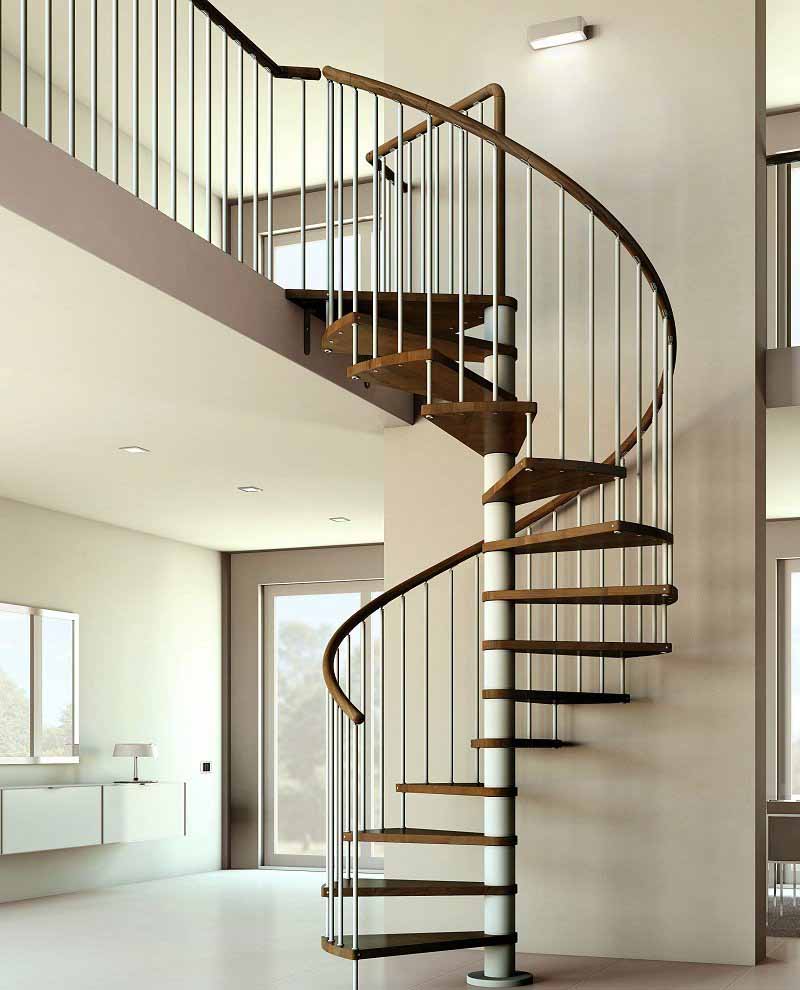

Винтовая лестница на опорном столбе

3. Металлические винтовые лестницы считаются одними из самых популярных сегодня. Особенно, стальные конструкции, имеющие внутренний опорный стержень. Он является несущей основой всей лестницы, поэтому его выполняют из металлической трубы с толстыми стенами, диаметр которой равен 50 миллиметрам и больше.

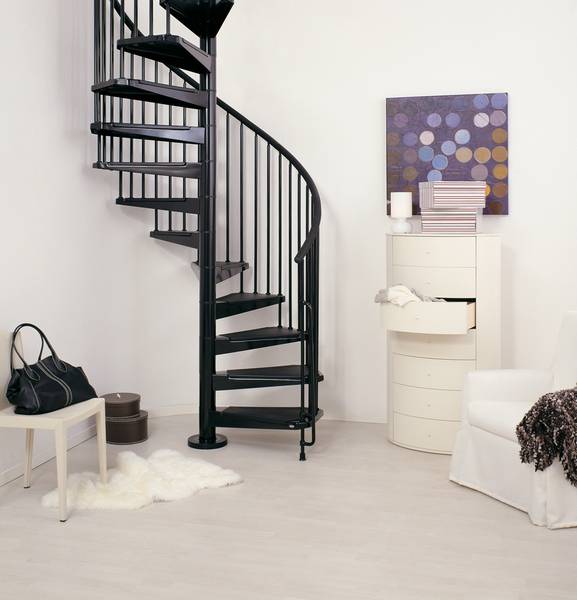

Металлическая винтовая лестница

4. Самые сложные по монтажу и конструкции, но одни из красивейших – лестницы без привычного опорного столба. Крепятся ступени таких лестниц в тетивы, загнутые в форме спирали. Они же переходят в несущие перила.

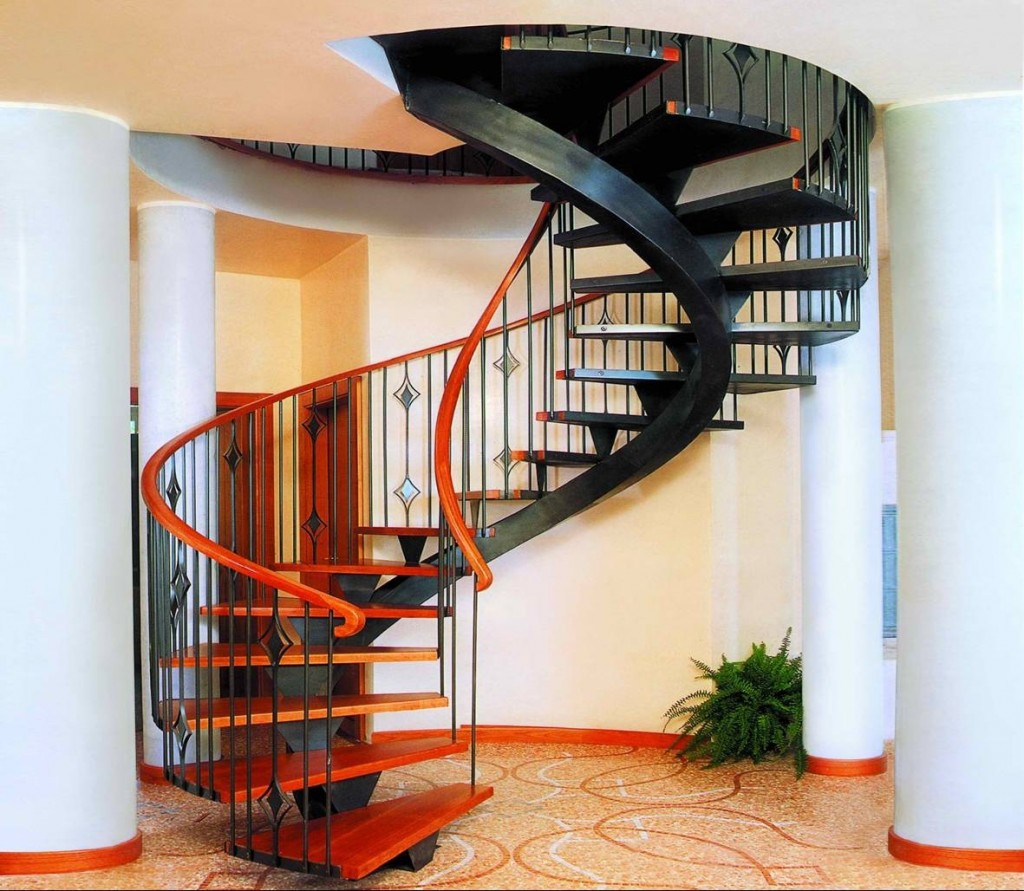

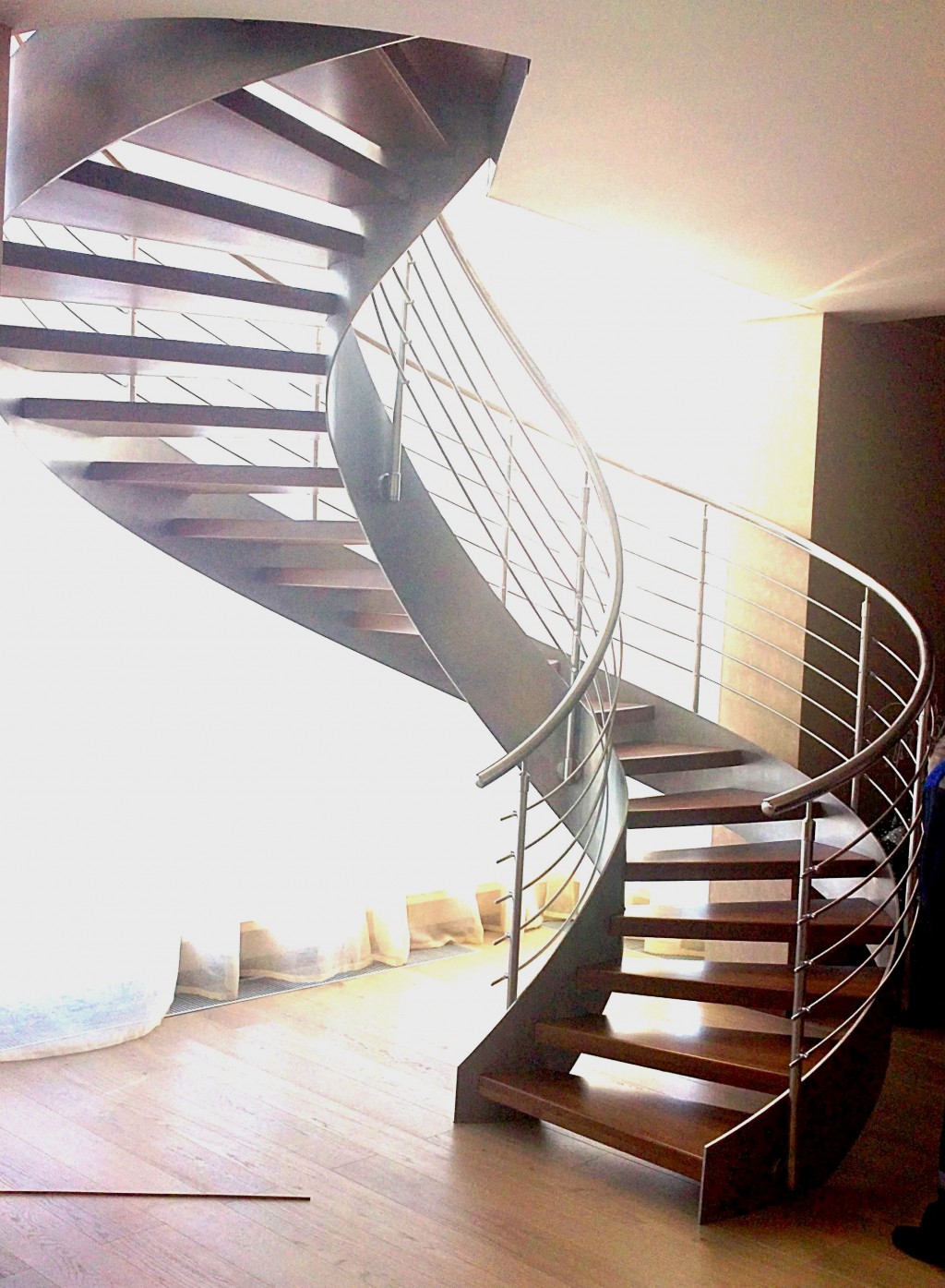

Самый сложный по исполнению тип винтовых лестниц

Совет. Изготовление винтовых лестниц для дома – дело весьма ответственное и сложное. Если у вас есть такая возможность, то проектировать винтовую лестницу желательно на начальной стадии разработки интерьера. Так, вы точно избежите неприятных ситуаций при монтаже, а также обыграете её стилистическое решение, и предусмотрите дополнительные места хранения под ней (если они потребуются).

Элегантная винтовая лестница в эклектичном интерьере

Необычный дизайн винтовой лестницы в экостиле

Материалы для самостоятельного изготовления лестниц

Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.

Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.

Дерево

Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.

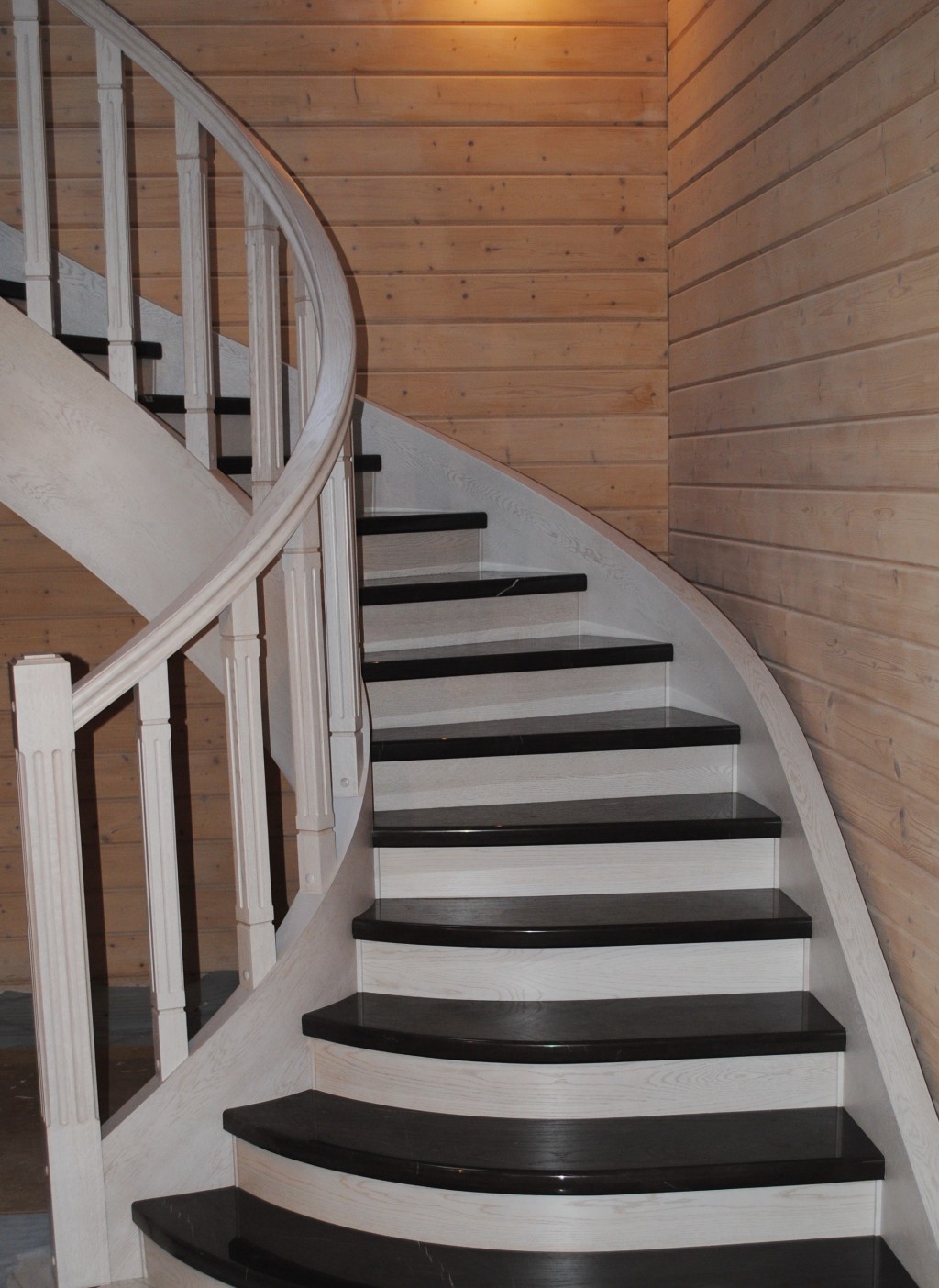

Настоящее произведение искусства

Плюсы и минусы лестниц из дерева

Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.

1. Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
2. Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
3. Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
4. Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.

К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.

Защитное покрытие сохранит красоту лестницы и продлит срок службы

Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.

Из какого дерева лучше сделать лестницу

Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.

1. Хвойные породы самые недорогие и лучше поддаются обработке благодаря мягкой древесине. Из сосновых пиломатериалов можно делать подступенки, косоуры, опорные стойки; менее прочная и подверженная гниению еловая древесина годится только для подступенков. Самая твердая, прочная и износостойкая «хвоя» – это лиственница, она пригодна для всех элементов.
2. Самые доступные по цене лиственные породы – дуб и ясень. Лестницы из них выдерживают большие нагрузки и при правильном уходе сохраняют прочность и внешний вид много десятилетий. Но из-за высокой твердости пород работать с ними сложнее.
3. Экзотические породы дерева обладают массой достоинств, но они очень дороги, поэтому их лучше не использовать для самостоятельного строительства, а заказать изготовление мастеру.

Готовые деревянные элементы для лестниц

Металл

Металлические конструкции обладают двумя важными достоинствами:

• у них очень высокая несущая способность;
• они занимают мало места благодаря небольшому сечению несущих элементов.

Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.

Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.

Металлический каркас межэтажной лестницы

Бетон

Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

Бетонная лестница в кирпичном доме

Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.

Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.

Комбинации материалов

Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.

Комбинированная лестница со стеклянным ограждением

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Типы лестниц по планировке в пределах одного этажа.

Самая объемная по вариантам типизация лестниц.

Элементы винтовой конструкции

Перед тем как начать строительство деревянной винтовой лестницы своими руками, ответим на следующие вопросы:

• Из каких элементов состоит винтовая конструкция;
• месторасположение составных деталей;
• способы фиксации, конструктивных элементов.

Лестничное сооружение, как правило, имеет следующие составляющие:

• Восходящие ступеньки;
• заключительная площадка, расположенная сверху;
• опорный столб, для крепления перилы и балюстрады;
• главный несущий элемент, являющийся основой конструкции;
• опорные цилиндры;
• балясины, поддерживающие перила;
• перемычки;
• перила в форме винта;
• заграждение на верхнем этаже.

Элементы винтовой деревянной лестницы

Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:

1. Узел «А». На схеме ниже, показано место, соединения несущей стойки-трубы с ограждением, на верхнем этаже. Для реализации, данного соединения, в тыловой части столба-трубы, фиксируется болт или винт. Далее, на него надевается, через сквозное отверстие, поручень. После, для ее должного закрепления, сверху, прикручивается декоративная крышка.
2. Узел «Б». В этом месте, происходит соединение опорного столба и втулки. Она монтируется в отверстие, восходящей ступени.
3. Узел «В». В этом месте рисунка, показывается, как к опоре крепятся шайбы и гильза. Она выполняет, в основном, декоративную и прижимную, функции.
4. Узел «Г». На рисунке ниже, показано приспособление, которое позволяет качественно фиксировать опору, к основанию. То-беж, к полу жилого помещения.

Соединение узлов лестницы

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

 Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО  с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

 Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Проект винтовой лестницы: расчеты

Красная винтовая лестница в интерьере

Для строительства лестницы нужно определить количество ступеней, их длину, ширину и расстояние между ними (высоту поступи).

Допустим, высота лестницы должна составить 3 м, а ширина марша — 90 см. Переведем величины в миллиметры (мм) для удобства расчетов: 3 м = 3000 мм; 90 см = 900 мм. На перила уйдет примерно 100 мм. Общий диаметр винтовой лестницы несложно высчитать по формуле: D = 2a + 200 мм, где а — ширина марша будущей лестницы, а 200 мм — диаметр опорного столба в центре конструкции (не рекомендуется делать его менее 20 см в диаметре). Получаем:

D = 2a + 200 мм = 2 * 900 мм + 200 мм = 1800 мм + 200 мм = 2000 мм (2 м)

Если высота 3000 мм, а оптимальная высота ступеней равна 150-200 мм, то получаем:

3000 мм / 150 мм = 20 ступеней

или

3000 мм / 200 мм = 15 ступеней

Если остановиться на 15 ступеньках, то для подъема нужно будет 14 ступеней + 15 ступень — верхняя площадка. Воспользовавшись формулой 2а+b = 600~640 мм выберем большее значение — 640 мм, можно вычислить ширину ступеней:

2 * 200 мм + b = 640 мм

или

b = 640 — 400 = 240 мм

Ширина ступеньки будет равна 240 мм, что удовлетворяет требованиям безопасности лестниц.

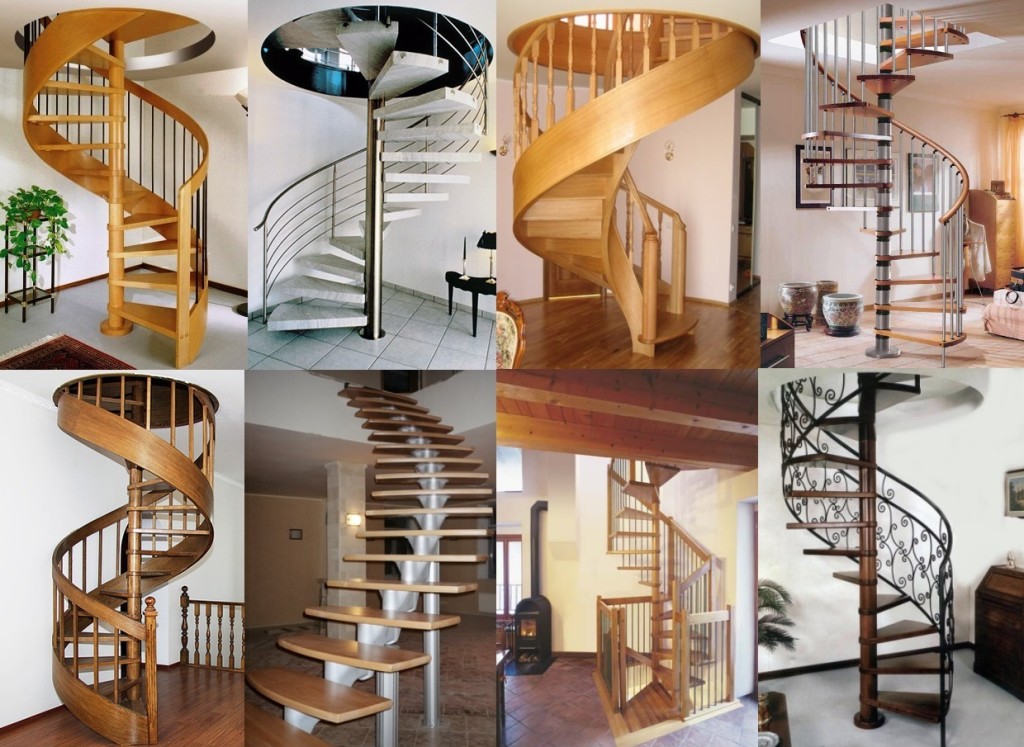

Необычная белая винтовая лестница Черно-белая винтовая лестница в кабинете Оригинальная винтовая лестница из дерева, стекла и металла Красивая винтовая лестница между этажами Бело-бежевая современная винтовая лестница Деревянная винтовая лестница в доме Серебристо-коричневая винтовая лестница

Пример расчета

Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).Окружность винтовой первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша.

Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20.

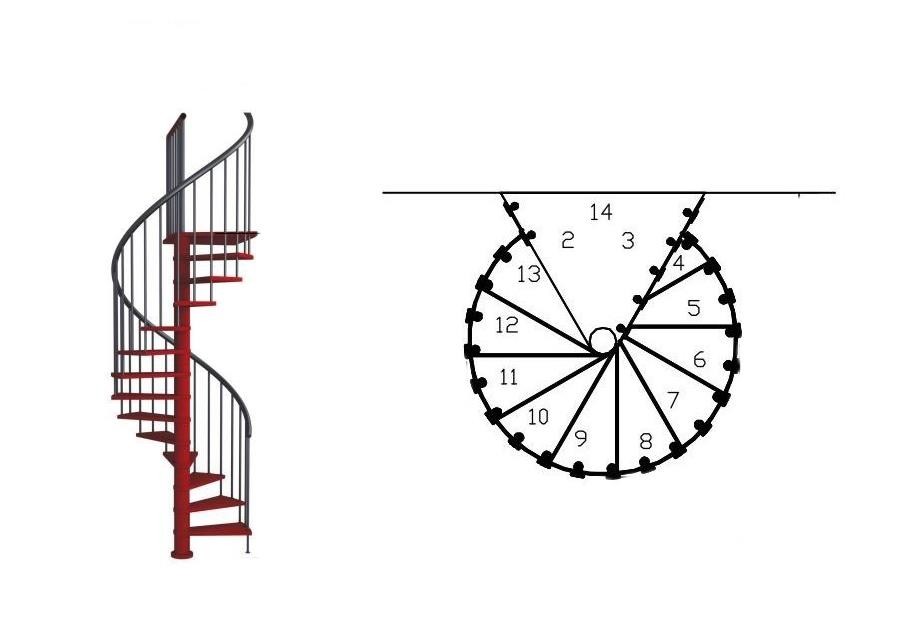

Последний 15-й шаг приходится уже на лестничную ступеней винтовой ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции.

Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605:17=271 мм и высотой 3000:18=167 мм.

Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого человеческого шага при расчете при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени.

Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 глубины проступи винтовой размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17.

Рассчитываем глубину в широком секторе ступени — 6908/17 = 406 следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и площадка винтовой просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или проема винтовой лестницы.В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.

Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей. В ней детально рассмотрены важные моменты установки винтовой лестницы.

Стандартные элементы.

Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок принятых на территории нашей страны.

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

Стандарты на ступени:

Выпускаются с галтелью R 12.5. Пригласительные ступени: H 220 x 400 x 1200, R200 и H220x400x1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую ). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров: 38 х 400 х 2000, 38 х 500 х 1500, 38 х 500 х 2000, 38 х 700 х 1500, 38 х 1000 х 1000, 38 х 1100 х 1100, 38 х 1200 х 1200. Эти же щиты могут быть использованы для лестничных площадок.

Выпускаются толщиной 18 мм. Шириной: 180 и 120 мм. Длиной: 900, 1000, 1100, 1200, 1300, 1400 мм.

Выпускаются толщиной 18 мм. Размеры: 200 х 2000, 300 х 2000, 350 х 1000, 350 х 1500, 350 х 2000, 350 х 2500, 350 х 3000, 350 х 3500

Сечение: 80х80, 100х100.

Длина: 1200, 2000, 2500, 3000.

Естественно, под заказ возможны иные размеры.

Стандарты: 40 х 350 х 2500, 40 х 350 х 3000, 40 х 350 х 3500, 40 х 400 х 4000, 50 х 300 х 3500, 50 х 350 х 3500, 50 х 400 х 4500

Сечения: 40х70, 45х70, 45х80, 45х90, 60х60, 70х70, 70х90, 80х100

Длина: от 3500 до 6000 мм.

Диаметр круглых: 30 и 47 мм.

Квадратная часть других: 40х40, 45х45, 50х50, 60х60, 70х70, 80х80,

Диаметры: 75, 95, 115, 140, 145 мм.

Кроме того, имеет смысл ещё на этапе расчетов ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают! Надеемся нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

По сути задача в сухом остатке выглядит просто: Исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров приведенных в данной статье, которые необходимо органично вписать в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Уюта и добра Вашему дому!

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

• Рулетку с максимальной длиной;
• Измеритель уровня поверхностей;
• Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

• Остро заточенный карандаш или черный маркер с тонким стержнем;
• Лист бумаги или ватман;
• Линейка;
• Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

   Схема с размерами металлической лестницы

3. Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
4. Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
5. Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

• Мерить высоту обязательно под требуемым наклоном;
• Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

  Высота и схема металлической лестницы

• При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

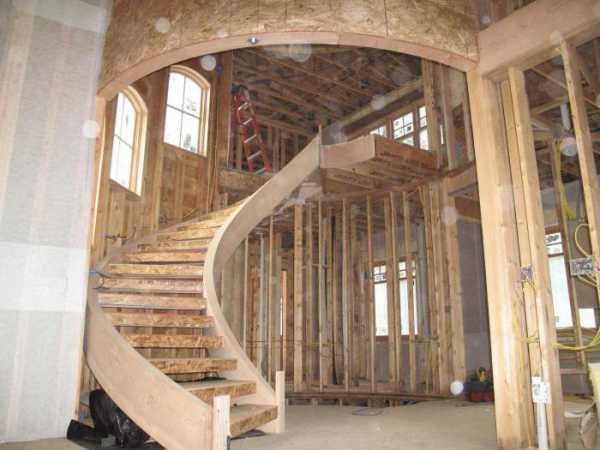

Как построить винтовую лестницу своими руками

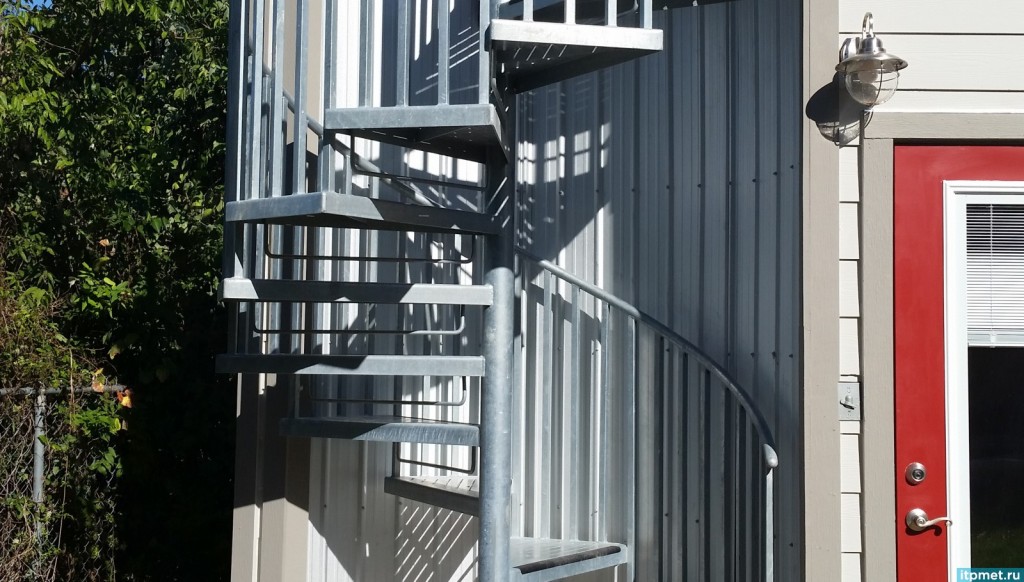

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

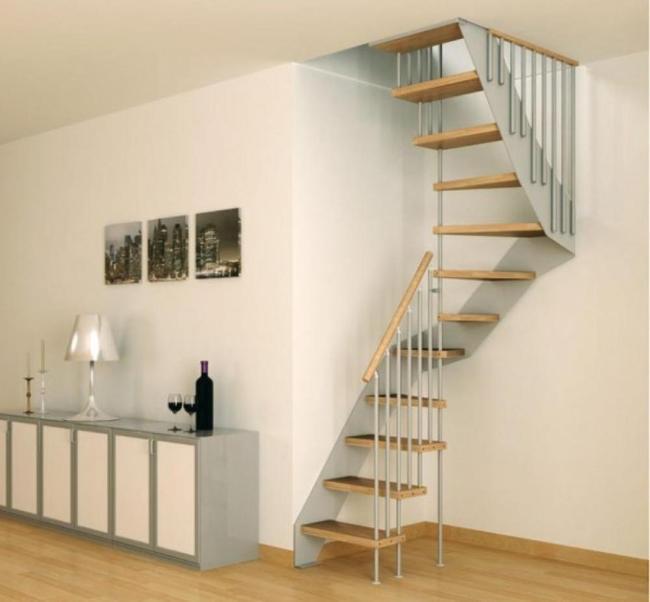

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

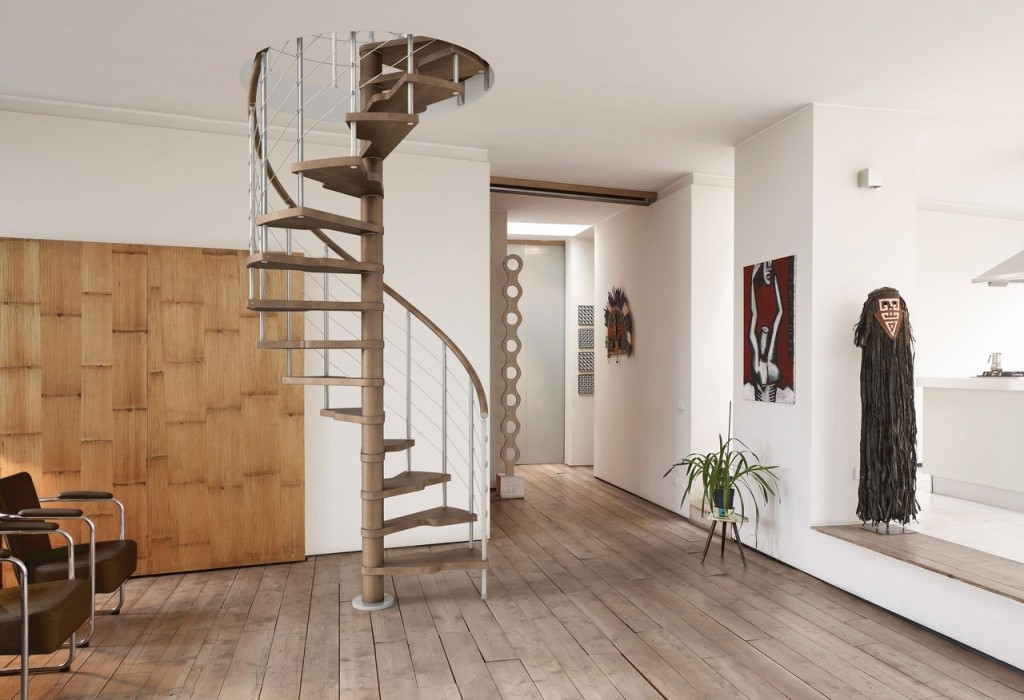

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом
