Виды металлических лестниц — особенности конструкций

Конструктивные особенности

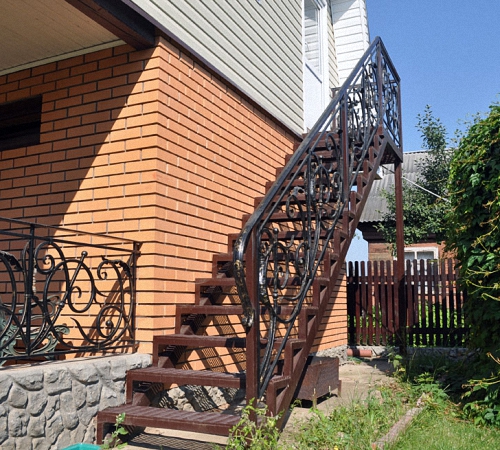

Лестница для крыльца на дачу

Конфигурация этого строительного элемента зависит от высоты, на которую надо подниматься, и фасада строения. В зависимости от расположения составных элементов меняется вариант дизайна лестничной конструкции.

• Прямые – целесообразнее устанавливать при невысоком крыльце, переходе на второй или мансардный.
• Г-образные – состоят двух маршей, выполненных с поворотом под углом 90 %, отличаются компактными габаритами.
• П-образные – это лестничные пролеты с поворотом на 180 %.
• Винтовые – экономят пространство, компактны, смотрятся изысканно и дорого.

Лестницы на второй этаж на металлическом каркасе: преимущества конструкций

Лестницы из металла и закаленного стекла выглядят легкими и воздушными, но в эксплуатации надежны и удобны

К основным достоинствам лестниц на металлическом каркасе можно отнести:

• относительно несложный процесс изготовления;
• надежность и функциональность лестничной системы – правильно сконструированные лестницы могут выдерживать довольно весомые нагрузки;
• прочность узлов при сращивании сваркой несущих элементов;
• возможность применять различные виды металла: трубы, арматурная сталь, швеллеры, двутавры, уголки и другие;

Пристенная металлическая лестница ограждена декоративной завесой из металлического прута с полками для декора

• возможность комбинировать материалы и формировать самые различные конструкции лестниц;
• отсутствие скрипов при эксплуатации, долговечность систем;
• возможность изготовления несложных конструкций металлических лестниц на второй этаж своими руками.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом.

При использовании металлической лестницы гарантировано отсутствие скрипов

Выбор оптимального варианта

Независимо от сложности изготовления и типа выбранного изделия, работа начинается с определения места расположения будущей конструкции, после чего составляют чертежи и производят расчет расходных строительных материалов, подготавливают инструмент. На этом этапе также не помешает ознакомиться с нормами СНиП, которым должны соответствовать лестничные марши.

Основными являются следующие требования:

• Рекомендуемая ширина для лестницы в доме составляет 900 см.
• Высота ступенек 16–21 см.
• Глубина 27 см, что соответствует размеру ноги среднестатистического мужчины.
• Удобный уклон марша 30–40°. При меньших значениях конструкция займет много места, при больших по ней придется уже не идти, а взбираться.
• Перила должны выдерживать боковые усилия в 100 кг.
• Расстояние между ними 15 см. При наличии в семье маленьких детей его рекомендуется уменьшить до 12 см.

Наибольшее распространение получили следующие типы лестниц. Самый популярный вариант – на двух косоурах, несущих балках, на которые устанавливают ступеньки.

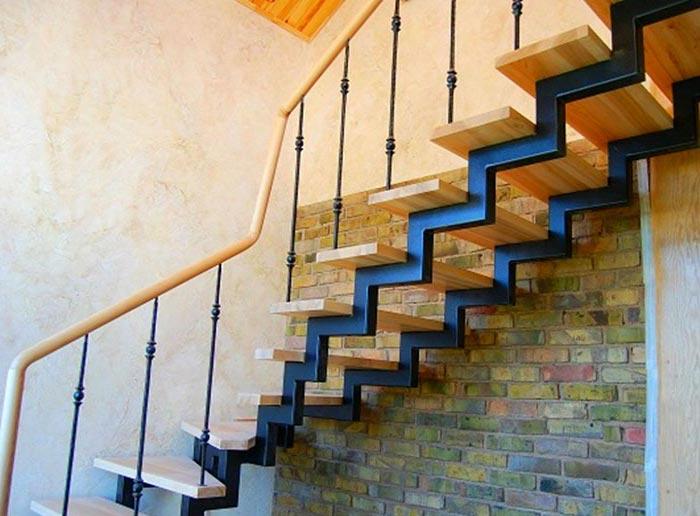

На одном косоуре. Вся нагрузка приходится на центральную металлическую балку, выполненную из мощного двутаврового профиля, швеллера, на которые крепят остальные элементы. Ступени располагаются посередине. Такие лестницы прочные и занимают мало места, при этом выглядят воздушными.

На тетивах, специальных опорах, расположенных сбоку от ступеней.

На больцах, анкерных болтах, которыми ступени крепятся на стену.

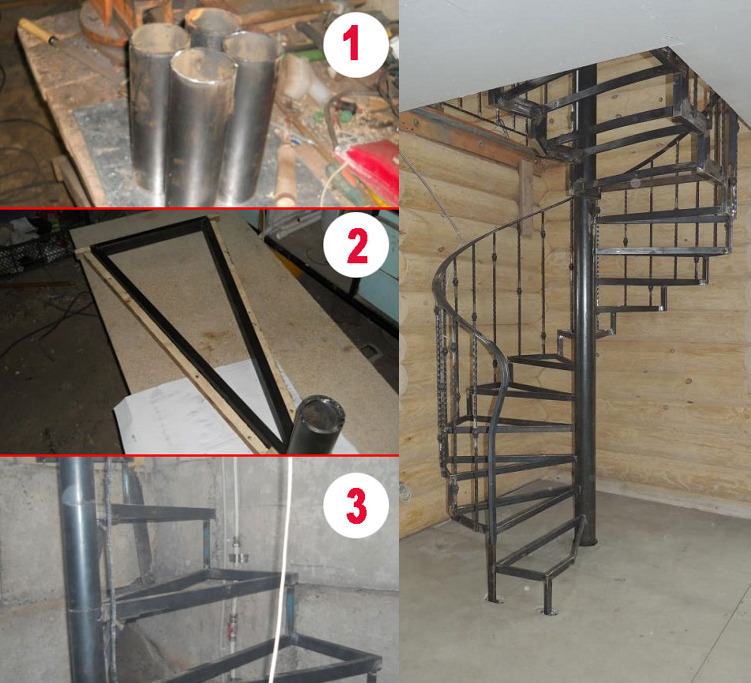

Винтовая лестничная конструкция. Это наиболее интересный, но одновременно сложный в исполнении вариант. В качестве несущего элемента выступает центральная опора в виде столба.

При отсутствии опыта изготовления железных конструкций для первого раза следует выбрать и сделать простую одномаршевую лестницу. Если пролет насчитывает больше десяти ступеней, имеет смысл предусмотреть промежуточную площадку или поворот.

Приступая к работе, потребуется подготовить следующий инструмент:

• сварочный аппарат с маской и рукавицами;
• болгарку с дисками по металлу для зачистки поверхностей;
• дрель с набором сверл;
• устойчивый железный стол;
• тиски, струбцины;
• рулетку, угольник, карандаш.

А также такие материалы, как:

• металлический профиль, уголки;
• дерево для отделки ступеней;
• уайт-спирит, грунтовку, краску.

Вертикальные пожарные лестницы

Наши изделия‹ › ×

Если высота лестницы не превышает 6 м, то устанавливать ограждения совсем необязательно, в противном случае без них не обойтись. Но даже для более низкой лестницы мы бы рекомендовали установку защитного экрана: его стоимость достаточно мала и редко превышает 10% от стоимости всего изделия, а практическая польза достаточно велика, да и вопросов со стороны проверяющих органов будет намного меньше.

Конструктивные элементы лестниц

ГОСТ 53254-2009 накладывает определенные ограничения на выбор размеров элементов лестницы, и не все эти требования очевидны.

• максимальное расстояние от земли до нижней ступени лестницы hmax = 1500 мм
• максимальное расстояние от земли до нижнего края защитного ограждения лестницы П1-2 h1max = 2500 мм
• максимальный интервал установки крепежных кронштейнов вдоль стены l1max = 3500 мм
• минимальное расстояние лестницы от стены cmin = 300 мм

• минимальная ширина ограждения Bmin = 800 мм
• максимальный интервал установки горизонтальных защитных полос lmax = 500 мм
• максимальный радиус ограждения Rmax = 400 мм
• количество вертикальных полос — 5 шт, угол установки 2х угловых из которых составляет 45°-60°

Согласно стандарту для лестниц типа П1-1 минимальная ширина лестницы составляет 600 мм, в то время как для типа П1-2 — 800 мм. Интервал между ступенями для обоих типов одинаковый и не должен превышать 350 мм.

Вертикальные лестницы с переходными площадками

Иногда приходится использовать настенную пожарную лестницу с переходной площадкой. Как правило, такая потребность возникает либо в случае, когда расстояние от земли до кровли превышает 15 м, а возможности установить полноценную маршевую лестницы нет. В этом случае допустимо увеличение высоты за счет применения промежуточной переходной площадки, но такое решение в обязательном порядке должно быть предварительно согласовано с надзорными органами. Второй случай, когда такое решение уместно, это большое расстояние от стены до выступа кровли. Бывают случаи, когда выступ кровли отстает от стены на расстояние 1 м или даже больше — для такого варианта стандартную вертикальную лестницу применять нерационально, поэтому ее делают двухуровней с промежуточной площадкой. В нашей практике уже были такие случаи.

Сравнение 2х вариантов вертикальной пожарной лестницы для здания высотой 18 метров‹ › ×

Возможно вас заинтересуют:

• Изготовление металлических лестниц на заказ
• Металлические перила и ограждения для лестниц
• Изготовление пожарных лестниц
• Винтовые лестницы из металла
• Металлические маршевые лестницы
• Прямые лестницы из металла
• Забежные лестницы
• Каркас лестницы из металла
• Металлические лестницы на второй этаж
• Металлические лестницы с площадкой

Выполненные проекты

Лестница для выхода на кровлю

Достаточно типовое исполнение вертикальной лестницы для выхода на кровлю здания. Разумеется, такие конструкции одно из требований пожарной безопасности зданий.

Дата сдачи: подробнее

Площадки обслуживания

Площадки обслуживания оборудования из металла и лестницы к ним в горячем цинке.

Дата сдачи: подробнее

Лестница на Фадеева

Изготовление и монтаж кровельной эвакуационной лестницы

Дата сдачи: подробнее

Вертикальные пожарные лестницы

Всего изготовлено 6 лестниц и площадок. Высота — 9 метров.

Дата сдачи: подробнее

Компактные и практичные чердачные лестницы

Уютный, красивый загородный дом просто немыслим без чердака. Удобная лестница на чердак дает возможность увеличить полезную площадь помещения и не загромождает собой пространство.

Легкая металлическая лесенка в чердачное помещение

Как выбрать лестницу для чердака?

Размеры лестниц на чердак стоит обязательно соотносить с площадью помещения, где они будут монтироваться. Цвет, материал и стиль конструкции также стоит согласовывать с интерьером. Впрочем, небольшие складывающиеся полотна не требуют такого тщательного выбора, поскольку большую часть времени последние находятся в сложенном состоянии. Компактные и очень прочные модели выдерживают большую нагрузку, они устойчивы и безопасны.

В доме с маленькими детьми или домашними питомцами складные лестницы особенно удобны, поскольку оставляют достаточно много места для игр и беготни, а вероятность получить травму при сложенной конструкции стремится к нулю.

Деревянная складная конструкция

Советы по выбору лестниц

• Сохранность мелких деталей и креплений, отвечающих за безопасность и устойчивость.
• Качество материала, особенно если речь идет о дереве; из-за постоянных скачков температуры некоторые породы со временем растрескиваются и ссыхаются.
• Форма и поверхность ступеней, которые должны быть удобными и не скользкими.
• Противопожарные функции конструкции (наполнение крышки минеральной ватой, обшивка сэндвич-панелями).

Складные лестницы с электронным механизмом довольно удобны, но чаще нуждаются в ремонте, а их цена значительно превосходит стоимость обычной конструкции.

Сколько может стоить лестница для чердака?

Для складной лестницы важно, чтобы она помещалась в люк

Первое, что сразу увеличивает стоимость полотна, – известность производителя. Продукция популярных европейских марок стоит в 2-3 раза больше не таких известных аналогов. Трендовые модели сезона также влетают в копеечку; их стоит приобретать через пару-тройку месяцев, когда в моде уже иные оттенки и декор.

Как ни странно, материал и размер стоят лишь на втором месте – деревянные, металлические или комбинированные конструкции могут стоить одинаково, если речь не идет об экзотических породах (махагони, дуб).

Оснащенные электронными механизмами и противопожарными функциями модели будут стоить на порядок дороже своих обычных собратьев. Впрочем, уровень комфорта и безопасности, который создают такие конструкции, вполне стоит этих денег.

Складные лестничные конструкции

Для большинства частных домов оптимальным вариантом обустройства лестницы на чердак является складная конструкция, встроенная в чердачное перекрытие. Преимущества такого подхода очевидны – в сложенном положении такая лестница на чердак экономит максимум пространства, можно заметить лишь небольшой гладкий люк в потолке. В разложенном же положении механизм дает постоянный доступ к чердаку, а подъем по складным лестницам довольно комфортен.

Особенности подъемных чердачных лестниц

Разложить такую лесенку сможет только взрослый человек

При сборке складных лестниц важно учитывать следующие нюансы:

Уличные лестницы на чердак

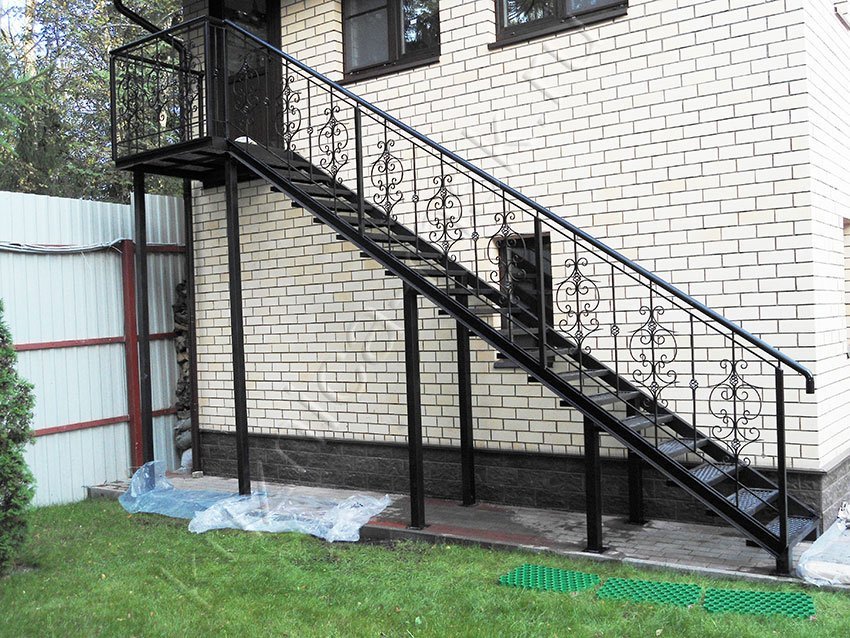

Если попасть на чердак можно только с улицы, то здесь не обойтись без использования наружной лестничной конструкции. Можно выделить несколько вариантов исполнения чердачных лестниц: Вертикальные. С помощью съемных или стационарных конструкций можно быстро взобраться на чердак, однако это не всегда удобно, если руки при этом заняты. Винтовые. Учитывая крутизну спуска и подъема можно спроектировать конструкцию, которая не будет занимать много места, но даст возможность комфортно заходить на чердак.

Маршевые. Такие полотна могут быть прямо- или криволинейными, цельными или разбитыми на отрезки с помощью террас и площадок.

И еще немного полезного о лестницах

Иногда второй этаж пристраивается к дому же позже, а строительство уличной лестницы займет какое-то время. Что же делать в этом случае? Соорудить самую простую наружную лестницу  на второй этаж – деревянную, на тетивах, на несколько ступенек. Кроме того, такие лестницы – излюбленный вариант многих дачников. Правда, особой крепостью она не отличается, поэтому не стоит подвергать ее излишним нагрузкам и испытаниям.

Такая лестница не имеет традиционных подступенков. Все, что вам понадобится – это две достаточно длинные доски, для тетив, а также несколько досок для проступей. Закрепляются проступы с титивами при помощи обычных деревянных брусков, которые закрепляются с внутренней стороны.

Для строительства лестниц можно использовать только определенный кирпич – керамический пустотелый, одинарный, толщиной 65 мм и шириной 120мм. В некоторых случаях можно использовать и двойной кирпич – в этом случае ступенька получится немного большего размера – обязательно учитывайте этот фактор.

Если лестница небольшая – всего несколько ступенек – достаточно сделать их слегка покатыми, чтобы вода стекала с них сразу же. Ну а если у вас большая наружная лестница, и покатые ступени не выход, то остается только одно – установка по бокам лестницы специальных желобов, по которым вода будет покидать лестницу.

Причем самой эффективной защитой станет правильный выбор материалов для изготовления самой лестницы – предпочтение стоит отдать таким влагостойким материалам, как кирпич, камень, бетон или, в крайнем случае, специальным образом обработанная древесина.  Кроме того, не лишним станет навес над лестницей – это защитит ее от прямого попадания влаги и продлит срок службы.

Мобильный вариант

Мобильные – это обычные приставные лестницы и стремянки. Сварка приставной лестницы своими руками не представляет сложностей. Для сварки потребуются:

• сварочный аппарат (инвертор) с электродами;
• болгарка;
• рулетка;
• профильная прямоугольная труба.

Сечение трубы для сварки лучше выбрать 40х15 мм при длине лестницы 3-4 м. Больше не нужно, иначе она получится тяжелой. Перекладины делают длиной 50 см, сварка происходит через 40 см.

Снизу к торцам труб приваривают перекладину длиной 70 см для устойчивости, и чтобы конструкция не проваливалась в почву при работах в саду. Сверху заваривают пятаками от попадания осадков вовнутрь трубы.

После сварки все углы и заусенцы зачищают болгаркой, затем лестницу грунтуют и окрашивают. Снизу, чтобы не скользила на бетоне или металле можно с помощью саморезов закрепить резиновую подкладку.

Если нет профильной прямоугольной трубы, можно сделать конструкцию из труб круглого сечения, но она будет тяжелее, и придется делать вырезы в перекладинах для плотного прилегания к стойкам.

Обеспечение долговечности входной лестницы

Чем выше фундамент дома, тем тяжелее становится лестница перед ним. Соответственно и фундамент под конструкцию должен быть надежнее. Для бетонной лестницы его делают глубиной 0,7 – 1,3 м. Это обеспечит целостность лестницы. Бетонная лестница возводится на каркасе, который делают из арматуры. Не делайте его слишком широким. Лучше, если каркас будет спрятан под бетоном на несколько сантиметров.

Заливайте лестницу не поэтапно, а в один заход, что сделает ее цельной и более качественной. Поверх бетона можно укладывать облицовочный камень, плиты и т.д. Но вы можете сразу же заливать красивую лестницу для входа в коттедж. Для этого необходимо добавить в раствор специальный наполнитель в виде измельченной керамики, известняка и т.п.

Когда заливка закончена, нужно дать раствору время затвердеть. Дальнейшие работы проводят не раньше чем через двое суток, иначе лестница пойдет трещинами и ее целостность будет нарушена.

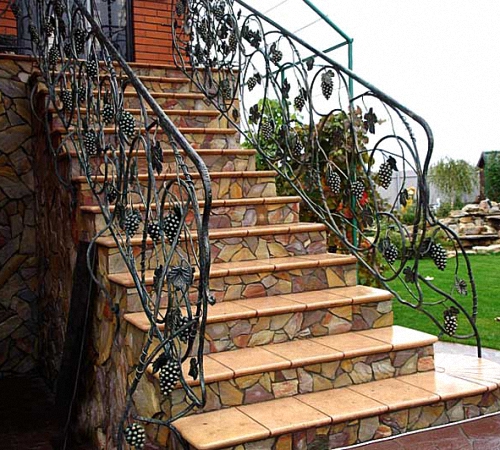

Кружевная лестница на входе в коттедж

Расчет конструкции

Как и всякий строительный объект, лестница не может изготавливаться «на глаз». Существуют особые методики расчета всех основных параметров, обеспечивающих беспрепятственное и комфортное восхождение.

полувинтовая лестница с красивыми кованными перилами

Оптимальные габариты лестницы определяет: заданный тип конструкции, высота подъема, свободное место для расположения сооружения и, конечно же, пожелания заказчика. Наиболее удобной станет сооружение одномаршевой лестницы с небольшой площадкой вверху. Такой вариант возможен, если высота подъема не будет превышать 3-3,5 метра. В противном случае лучше это расстояние разбить на два или несколько маршей.

Лучшим соотношение длины можно считать пропорции 1:2, это означает, что если высота подъема составляет 3,5 метра, то длина лестницы должна быть семь метров.

Не менее важен угол наклона ступенек. Если лестница слишком поката, то подъем будет утомительный, а слишком крутой — опасным для нормального движения. Оптимальным угол можно считать приблизительно 30º – 40º, такое сооружение будет органично вписываться в архитектуру здания, не создавая неудобств с подъемом/спусканием громоздких вещей и просто быть удобным в использовании.

В данном видео вариант лестницы на второй этаж

При расчете ширины и высоты ступеней за основу берется среднестатистическая длина шага 60-65 см. Ширина ступени должна в два раза превышать высоту, эти пропорции давно уже выведены на основе многолетнего использования в бытовом строительстве. Таким образом, удобней всего, будет идти по ступенькам шириной в 30 см, высота которых будет 15 см. Изменение этих параметров допустимо, например, в детских учреждениях, но в повседневной жизни принесет некоторые неудобства.

прямая металлическая лестница

Высота поручня перил обычно делается на расстоянии 90 см от ступени, ширина перил — сугубо индивидуальна, главное, чтобы было удобно держаться. В доме с маленькими детьми часто устанавливают перила и для них, как правило, на расстоянии 50–60 см от пола.

Важно! В одном лестничном марше (пролете) должно быть не более 17 ступеней, иначе пользование такой лестницы станет неудобным.

Как сделать входную лестницу в дом, указано в данной статье.

Как выглядит пластиковая лестница для бассейна, указано здесь в статье

В статье можно увидеть дизайн крыльца частного дома:

Виды лестниц из металла

Наиболее популярные типы металлических лестниц, используемые в своих домах, представлены в таблице:

Помимо этого, по конструкции модели могут быть:

Способы изготовления

Существует три основных способа изготовления металлических лестниц:

• Сваркой из профильного металла. Преимущества конструкций:

1. Высокая надежность.
2. Разнообразие дизайнерских решений.
3. Сочетание с другими материалами.
4. Длительный срок эксплуатации.
5. Быстрый, сравнительно неложный монтаж конструкции.

• Ковкой. Такие металлические криволинейные лестницы или винтовые подчеркивают индивидуальность интерьера и его стиль.

1. Ковка — это изящество, необыкновенный эффект и красота конструкций.
2. Собрать кованые металлические элементы лестницы в единую цельную конструкцию относительно несложно. Подробно весь процесс показывает видео в этой статье.
3. Особенности лестниц из кованых деталей: их создание многие столетия осуществляется по одной универсальной технологии, неизменной практически и по сей день; ажурное кружево получается с помощью кувалды и наковальни.
4. Красивый вид имеют металлические боковые лестницы, в составе которых имеются кованые элементы, или кованые лестницы металлические фасадные.

• Литьем. Это самый затратный способ при изготовлении конструкций. Это связано и с использованием довольно дорогих материалов, таких как латунь или бронза, и предварительным изготовлением специальных форм для литья элементов.

Совет: Не всегда стоит полностью изготавливать лестницы металлические — применение для их отделки других материалов позволит сделать конструкцию более привлекательной и оригинальной.

Оформление металлических лестниц

Придание внешнему виду лестницы стилистической направленности облагораживает интерьер и улучшает эксплуатационные характеристики конструкции. Металлическую лестницу с элементами ковки можно сделать в любом стиле.

Создавая лестницы с металлическими элементами, любой хозяин стремится создать конструкцию красивой, а главное, надежной. Для достижения поставленной цели, необходимо использовать лишь качественные материалы. Большая часть элементов каркаса соединятся между собой сварочными швами.

Принимая во внимание этот факт, следует для сварки подбирать материалы, поддающиеся указанной обработке и выдерживающие на растяжение повышенную нагрузку. Лучше всего для этого подходят профильные стальные материалы, объединенные в сортаменте металлов. Безопасность конструкции – главное условие для обустройства лестницы.

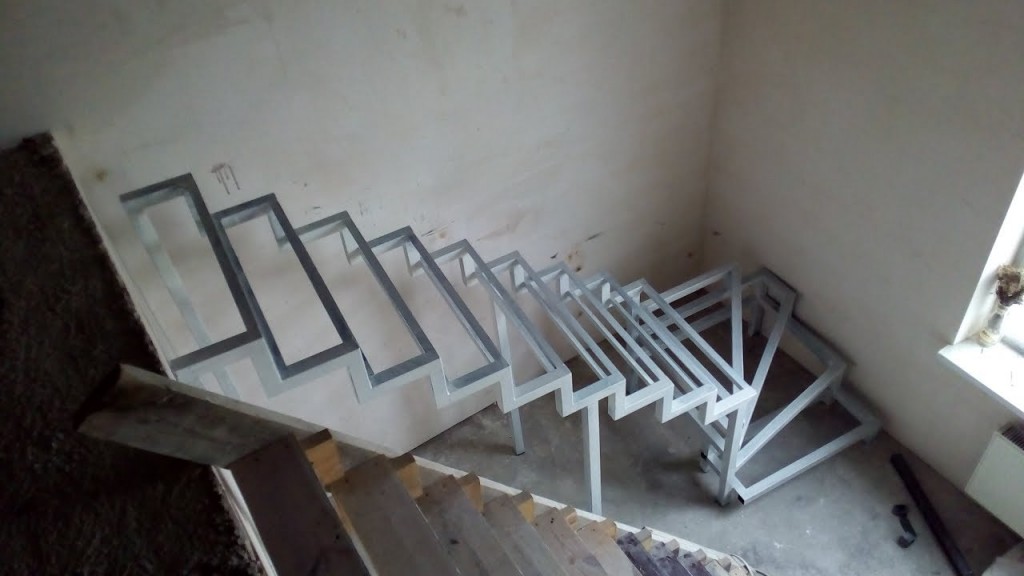

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

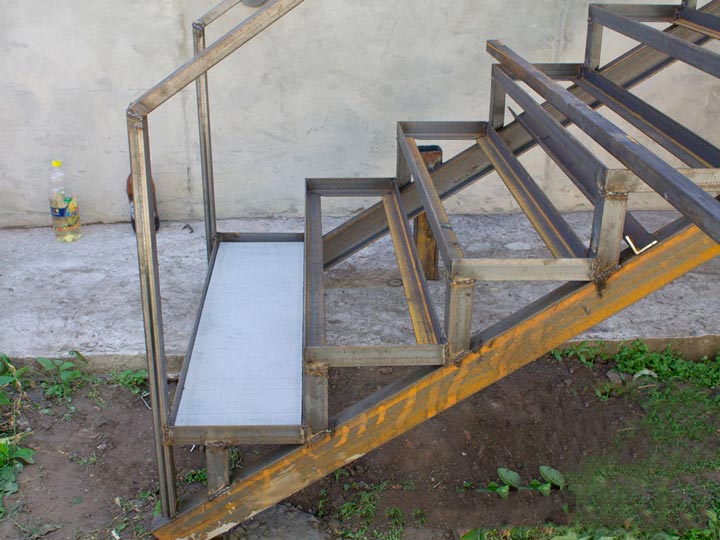

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

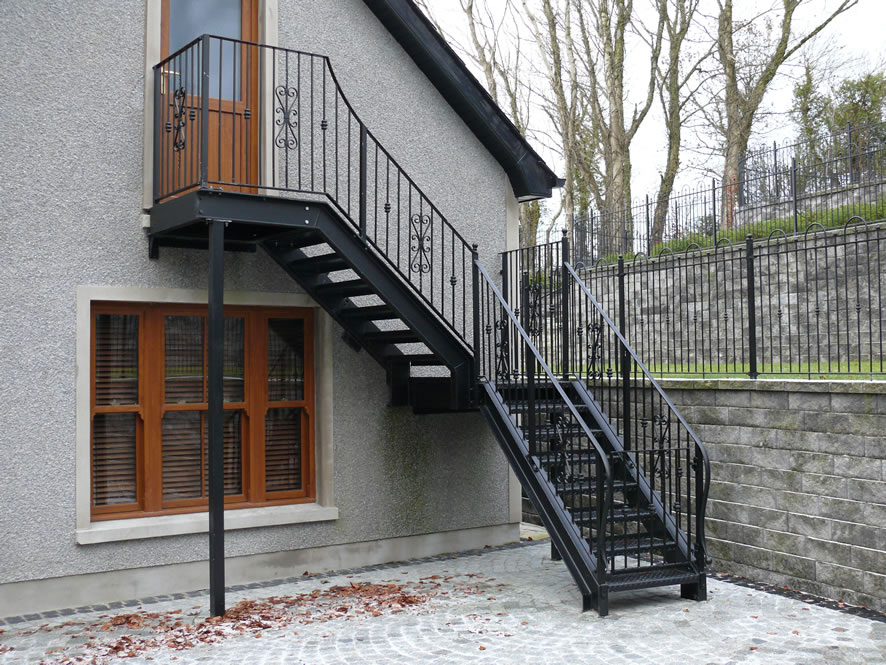

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

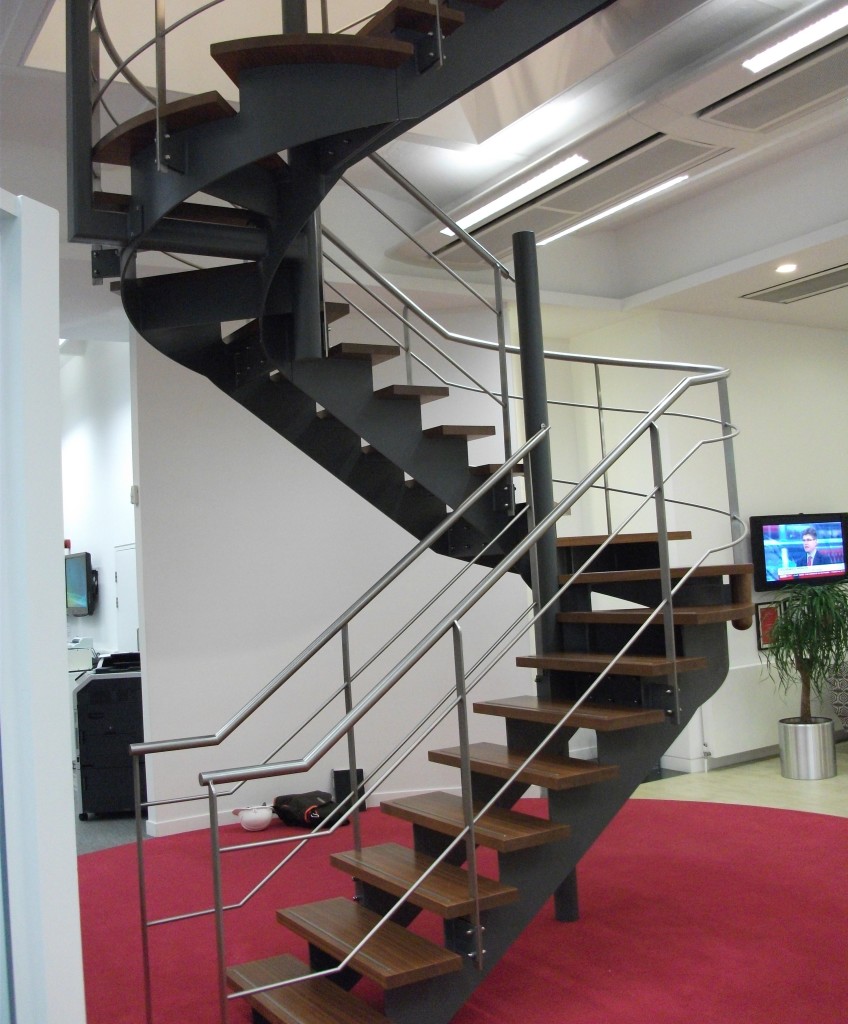

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

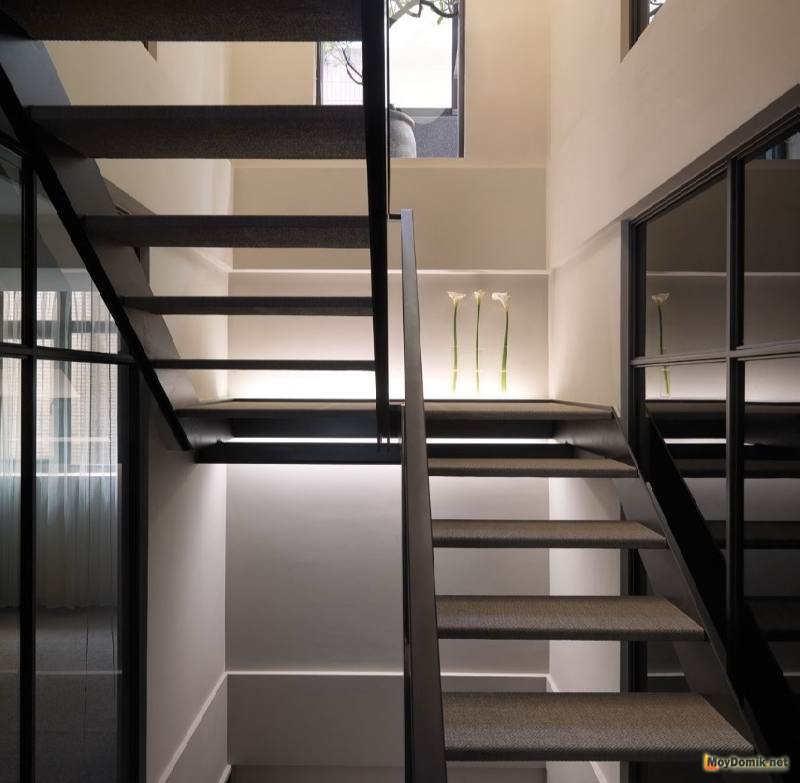

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Типы металлических лестниц

• на двух косоурах (несущих балках под ступенями). Это самый популярный тип железной лестницы;
• на одном косоуре. Мощная металлическая балка (двутавр или швеллер), на которую крепятся ступени, находится посредине конструкции и несет основную нагрузку. Такие лестницы очень прочны и при этом занимают мало места и выглядят воздушными;
• на тетивах (опорах сбоку от ступеней);
• на больцах (специальных болтах, на которых ступени крепятся к стене);
• винтовые, располагающиеся вокруг опорного столба. Наиболее интересный по исполнению, но и наиболее сложный в расчетах и изготовлении тип.

Кроме того, лестницы могут быть одно- и двухпролетными, прямыми и с поворотом: Г-образная, П-образными, закругленными, трапециевидными, трехсекционным. Если говорить об изготовлении железной лестницы своими руками, то лучше для первого раза обойтись без изысков и сделать простую одномаршевую конструкцию, если, конечно, позволяет пространство. Маленькая площадка может понадобиться, если лестница имеет больше десяти ступеней.

Проектирование

Элемент с вертикальным размещением между соседних ступенек, являющийся подступенком, должен быть исключен из конструкции. Это даст ноге более твердую опору и исключит скольжение во время перемещения. В центральной части ступенька должна достигать 0.2 или более м. Стоит заметить, что на сегодняшний момент многие люди используют круглые лестницы, а при помощи фотографий вы можете определится с конкретным типом сооружения. Диаметр средней стойки опоры необходим быть пять и более см, это обеспечит узел надежностью. Между ветками высота необходима достигать превышающую человеческий рост, это значение обычно два и более метров, к тому же ,поднимаясь по лестнице, не нужно будет пригибаться. Количество ступеней при полном повороте должно достигать двенадцати.

Проведение расчётных работ

Перед изготовлением лестницы своими руками, чертежи выполняются опытными умельцами, что даст шанс обойти много различных ошибок, разрешить которые бывает крайне тяжело. В качестве основы можно взять характеристики расположенные ниже.

Высота этажа, измеряющаяся от плоскости пола первого до основания пола второго этажа равна трем метрам, а ширина лестницы эквивалентна 1 м. Таким образом диаметр стойки будет равен 0.2 м. И сейчас можно выявить значение конструктивного диаметра. Данная величина будет равна ширине двух ступенек и диамету опорной стойки. В таком случаи расчеты будут иметь следующий вид: 2х1+0.2, что в конечном итоге достигает отметки 2.2 м.

После определения диаметра сооружения требуется начертить окружность. Следующий этап подразумевает собой расчёт радиуса траектории передвижения. Чтобы это осуществить нужно диаметр опорной стойки сложить с шириной ступени и результат поделить на два, это будет выглядеть так: (0.2+1)/2, в результате получаем 0.6 м. Затем потребуется рассчитать количество ступеней, приходящееся на 1 виток. Для выполнения данного расчета потребуется траекторию передвижения поделить на ширину ступеньки, выглядит это так: 2х3, 14х0.6/2, итоговое число получается –

Если же вы решили установить лестницу на второй этаж, то важным элементом является определение высоты ступени. Высота витка делится на 19 частей. Шаг между последней и первой ступенями витка должны превышать человеческий рост. В расчете эта цифра может быть 2 м, к данному значению необходимо добавить 5 см, что позволит получить высоту витка, выражается оно следующим образом: 2+, конечный результат равен м.

Высоту ступени можно вычислить по такому расчету: , что приводит к значению м. Суммарная численность ступеней достигает 28 штук: 3/, получается число — 27.3, которое необходимо округлить.

Также за основу вами могут быть взяты следующие характеристики. Высота подъема – 3 м, высота ступени 11. 1 см, толщина ступени 5 см , длина – 1 м, диаметр 2.2 м, внутренний диаметр 0.2 м, общий угол поворота 510 градусов, угол ступени достигает 18.9 градусов.

Типы лестничных конструкций

Лестницы из металла различаются вариантом несущего каркаса:

Монтаж металлической лестницы может выполняться сваркой или сборкой из отдельных деталей или целых модулей. Металл конструкции остается видимым или облицовывается деревом, МДФ, ламинатом, клинкерной плиткой.

К компоновке лестниц согласно эргономических расчетов предъявляются требования:

• минимальная ширина марша — 900 мм;
• оптимальное соотношение высоты ступени к ее глубине — 1:2;
• ширина проступи — 220-300 мм;
• угол наклона — 30°-45°;
• высота ограждения — 900-1200 мм.

Важно. Из соображений безопасности для маленьких детей расстояние между стойками или балясинами перил не должно превышать 150 мм.

При устройстве ограждений можно предусмотреть второй ряд поручней.

Варианты комбинирования

Наиболее традиционный вариант комбинирования материалов — металлический каркас с деревянными ступенями и ограждениями. Реже встречаются заполнения из стекла, пластика, композитов. Прочтите также статью про деревянные лестницы на второй этаж, уверены, материал будет вам весьма полезен.

Отделка из дерева прочная и легкая. Если полностью облицевать лестницу массивом, создается иллюзия цельнодеревянной конструкции. Древесину покрывают лаком, воском, тонируют или красят в разные цвета.

Отделка ламинатом — альтернативный вариант обшивки ценными породами дерева. Древесноволокнистая панель дешевле, проще в монтаже. Элементы раскраивают и закрепляют на подложке из фанеры. Качественная плита достаточно износостойкая и механически прочная.

Керамическая или клинкерная плитка, керамогранит — наиболее подходящие варианты отделки уличной лестницы из металла, хотя применяются и внутри дома. Они не боятся воды, грязи или морозов. Противоскользящее покрытие предохраняет зимой от падений, а острые каблуки на твердой поверхности не оставляют следа.

Металлический каркас настолько прочный, что выдерживает тяжелые ступени из бетона. Их изготавливают сборными или монолитными.

Ограждение выполняют в виде:

• изящных ажурных решеток;
• изогнутых или прямых стержней из металла;
• фигурных резных балясин из дерева или полиуретана;
• цветных панелей из пластика;
• прозрачных вставок из стекла.

Важно. При комбинировании металлического каркаса и разнообразных отделочных материалов конструкция лестницы приобретает практичность и декоративность.

Лестницы

Уличная лестница из дерева

Деревянная лестница у частного дома

Естественно, у деревянного дома будет деревянная лестница. Все потому, что каменная в данном случае не совсем будет гармонировать с экстерьером строения. Но при этом деревянная лестница нуждается в специальном уходе и обработке. Ведь климатические условия, постоянные перепады температуры и влажности сказываются на дереве. Оно имеет свойства впитывать влагу, рассыхаться под действием высоких температур и засушливой погоды и многое другое. Самым страшным врагом деревянной лестницы на улице является гниение.

Как соорудить уличную железобетонную лестницу самостоятельно

Железобетонные лестницы весьма востребованы в частном строительстве, так как отличаются высокой прочностью и долговечностью. При наличии желания и свободного времени, лестницу в виде отдельных отливаемых пошагово ступеней, а также монолитное бетонное сооружение на своем участке можно соорудить самостоятельно. Чтобы построить бетонную уличную лестницу своими руками, понадобятся сравнительно небольшие финансовые затраты.

Последовательность работ

Для сооружения несложной конструкции – одномаршевой бетонной лестницы прямоугольной формы сначала требуется соорудить подходящую опалубку. Ее изготавливают из пригнанных друг к другу обрезных и полуобрезных досок, листов влагостойкой фанеры толщиной около 2,5 см. Их закрепляют между собой деревянными брусьями при помощи гвоздей либо саморезов по дереву. Конструкция опалубки будет определяться технологией строительных работ — в зависимости от того, собираетесь ли вы отливать всю конструкцию лестницы одновременно, либо будете формировать ступени пошагово, устанавливая каждый раз опалубку заново. Во втором случае строительный процесс значительно более длителен по времени, зато позволяет сформировать лестницу с идеально ровными ступенями одинаковых габаритов.

Для строительства лестницы потребуется выполнить следующую последовательность работ:

1. В основании конструкции необходимо расположить дренажную подушку из насыпи щебня (с фракцией 10-20 мм) и кирпичной крошки в равных долях.
2. Далее следует сформировать армированный каркас для укрепления лестницы. Для этого потребуется расположить стальную арматуру диаметром 1 см вдоль марша лестницы, соединив прутья с помощью сварки либо зафиксировав их проволокой. Для армирования подойдет также металлическая сетка с диаметром ячеек 15х15 см. Чтобы передняя часть ступеней не крошилась в процессе эксплуатации лестницы, необходимо укрепить ее конструкцию поперечно расположенной арматурой.
3. Далее можно приступать к замешиванию раствора в бетономешалке. Для этого необходимо к одной части цемента добавить по три части песка и щебня, а также 0,1 пластификатора, а затем добавить воды. На выходе требуется получить бетонный раствор достаточно густой консистенции.
4. Смочите водой арматуру для оптимального схватывания и приступайте к заливке бетона с уплотнением посредством строительного электровибратора (избегая при этом касания арматуры). Бетонирование начинают с нижних ступеней. При пошаговом строительстве следующую ступень можно формировать не ранее чем через 5 минут после заливки предыдущей.
5. После заливки бетон покрывают полиэтиленовой пленкой и оставляют для дальнейшего застывания. После того как бетон наберет достаточную прочность (не ранее чем через 20-30 дней застывания при комнатной температуре), можно демонтировать опалубку и приступить к облицовочным работам.

Ступеньки

Ступеньки лучше приваривать на этом этапе, поскольку если сделать это сразу, конструкция будет очень тяжёлой и её будет неудобно крепить с стойкам. В первую очередь привариваем к кобылкам поперечные стальные рейки, которые будут удерживать ступеньку. Кстати, в некоторых вариантах конструкции лестницы этот этап можно пропустить и приваривать стальную ступеньку непосредственно к кобылкам.

Если на железную лестницу вы хотите установить деревянные ступеньки, то сразу предусмотрите в конструкции отверстия для винтового соединения. Ступеньки из дерева необходимо устанавливать на самом последнем этапе работы, чтобы древесина не получила повреждений во время монтажа.

Внимательно следите за точностью сварки и соблюдением уровня. В настоящий момент вся ваша конструкция должна быть идеально жёсткой, поэтому горизонталь ступенек выверяйте с особенной тщательностью.

Если лестница устанавливается вплотную к стене, а так делают в подавляющем большинстве случаев, обратите внимание на расстояние ступеней от стены. Учитывайте тот факт, что вы будете выполнять отделку стен, например, клеить обои. При этом старайтесь оставлять минимальный зазор.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Сварные лестницы из металла: варианты конфигураций

При создании проекта лестниц из металла необходимо учитывать нюансы каждого типа металлоконструкции.

Зачастую выбор производится из таких вариантов:

1. Прямой марш. Ступеньки имеют одинаковый размер, устраиваются последовательно по прямой линии. Опора на косоур.
2. Забежные лестничные конструкции. Марш поворотный, на нем установлены забежные ступеньки или площадки.
3. Винтовая конструкция. Основа металлокаркаса – ось, к которой прикрепляются забежные ступеньки под правильным углом с комфортным шагом для человека.
4. Складная на чердак. Это самая компактная лестница, которая состоит из соединенных между собой выдвигаемых секций. Модель похожа на приставную и обычно служит для входа на редко используемые, верхние помещениям, такие как чердак или мансарда.
5. Лестница для металлочерепицы.

Вариантов конфигураций сварных лестниц может быть несколько

В каждом случае прорабатывается отдельный чертеж, проводится подробное составление сметы для лестниц из металла. Расчет цифр основан на вычислении подходящих параметров для индивидуального размещения ступенек и опор.

Если для маршевой конструкции высчитывать данные надо по формуле, для складной достаточно определить периодичность устройства перекладин, чтобы передвижение было удобным. Винтовые и забежные лестницы построить, если человек не специалист будет трудно, так как чертежи отчасти основаны на графическом подходе.
