Виды лестниц: особенности конструкций, технологии монтажа и отзывы

Основные образующие детали

Как и каждая конструкция, лестница имеет свои главные составляющие. Без них эстетичность данного изделия потеряет свою значимость.

• Ступени — представляют собой поверхность вертикального положения, называемую подступенкой. Служат опорой для поверхности горизонтального положения, называемой проступью;
• Балки — служат для одновременной поддержки нижней части и торцов;
• Перила — не всегда устанавливаются, по желанию владельца. Считается важной деталью. Для придания привлекательности перилам, можно установить балясины. Это функциональные элементы вертикального плана. За счёт них изделие обретает красоту и эстетичность;
• Элементы для поддержки — ими являются больцы и стойки. Стойка — важнейшая деталь в постройке винтовой лестницы. Больцы — болты конкретного вида, которые монтируются в стену, затем на них крепятся ступени.

Разновидности лестниц по материалу

Рассматривая виды лестниц, вы можете классифицировать их по разным признакам, среди которых — и материал в основе. Такие конструкции бывают:

• деревянными;
• бетонными;
• металлическими;
• выполненными из комбинации материалов.

Например, металлическая лестница с деревянными ступенями может быть украшена кованым узором и деревянными балясинами. Ступени могут иметь самые разные размеры, а также форму. Это особенно актуально при проектировании поворотной конструкции. Но все подобные системы предусматривают наличие несущих и дополнительных элементов. Первые являются основными, тогда как вторые – декоративными.

Среди основных узлов следует выделить:

• опорные столбы;
• тетивы;
• косоуры;
• ступени.

А вот декоративную функцию несут:

• фитинги;
• поручни;
• балясины;
• подступенки;
• декоративные консоли.

Если при рассмотрении видов лестниц вы решили предпочесть сложную конфигурацию конструкции, то следует быть готовым к неудобствам в быту. Ведь поднять наверх громоздкую мебель в этом случае будет довольно проблематично. Не следует пренебрегать безопасностью – экономить на ограждениях не стоит. Балясины не должны быть расположены со слишком большим шагом. Безопасность удастся обеспечить, если расстояние между этими элементами составит 15 см или меньше.

Особенности железобетонной лестницы

Лестница из железобетона без отделки в стиле лофт

Но даже если вы приверженец классических дизайнов, то все равно наверняка не отказались бы от надежной мощной лестницы, которая не будет ни скрипеть, ни люфтить.

• Основным преимуществом железобетонных конструкций перед конкурентами в лице дерева и металла является их высочайшая прочность и долговечность – армированная лестница, при возведении которой соблюли все нормы и правила, простоит не один десяток лет, не нуждаясь в уходе.
• На этом практическая сторона вопроса не заканчивается, так как бетон будет идеальным основанием для любой обшивки, а значит, прекрасно впишется в любой интерьер, тогда как те же металл и дерево иногда могут выглядеть специфично.
• Сырье, из которого изготавливаются конструкции, продается везде – камней, песка и цемента у нас в стране хватает, однако доступность и удобства на этом можно смело закончить, ведь хорошие лестницы из железобетона неплохо ударят по бюджету на строительство.

Монтаж железобетонных лестниц

• На первый взгляд может показаться, что бетон – это бюджетное решение из-за невысоких цен на сырье, но давайте оперировать только фактами и складывать общую сумму из них. Во-первых, учтите стоимость самого бетона, во-вторых, не забудьте про арматуру, цена которой около 40-ка рублей за метр, при том, что понадобится из нее связать довольно густую сетку, желательно в два слоя. В-третьих, не забываем учесть материал на возведение опалубки. Да, можно использовать старые доски, но чем ровнее получится лестница в итоге, тем проще ее будет облицовывать, а значит, лучше не экономить и приобрести хорошие листовые материалы, например, фанеру или ОСП.
• Если составляете точную смету, то включите в нее стоимость гидроизоляционной пленки, крепежа и стяжек. Также понадобятся прочные подпорки – вот тут можно экономить, если в наличие имеются черновые доски и брусья.

Как правильно рассчитать бюджет строительства

• Вес железобетонной лестницы может спокойно потянуть на десяток тонн, что, как понимаете, не мало. Выдержать такую нагрузку сможет только капитальное основание из железобетона, а значит, и оно должно быть включено в стоимость конструкции.

От автора! Основание под лестницу заливается одновременно с фундаментом дома, являясь его неотъемлемой частью. То есть проектировать железобетонную конструкцию вы должны заранее, чтобы в процессе эксплуатации вся эта масса не начала проседать, повреждая стены и их отделку.

• Но и это еще не все, не забываем про отделку, которая делается в 99% случаев. Конечно, тут вы вольны экономить, выбирая материалы подешевле, но так или иначе статья расходов добавляется. Учитываем также найм рабочих, стоимость инструмента и привлечения техники.
• Итого мы имеем достаточно солидные вложения, явно более высокие, чем на дерево (варианты из редких и экзотических пород в расчет не берем) и металл.

Так что, если вы не уверены в своих силах, смотрите на доступные модели лестниц. Также можете заливать бетон, не боясь сильно потратиться, когда объем работ не очень большой, скажем, вы заливаете крыльцо перед входом в дом.

Виды железобетонных лестниц

Лестницы железобетонные – серия ЛМП (лестница маршевая с площадкой)

Совет! Скажем по секрету, что если все изначально делать по проекту и подогнать параметры лестничного пролета под типовые изделия, работа по установке выйдет не только намного дешевле, но и будет закончена в кротчайшие сроки.

Все железобетонные лестницы можно разделить на три типа, каждый из которых имеет свои преимущества и недостатки:

Монолитная лестница железобетонная – размеры подбираются индивидуально

• Самым надежным вариантом являются монолитные конструкции. К плюсам можно отнести возможность выбора любого размера и формы и возможность установки в перекрытом сверху помещении. Из недостатков назовем растянутость монтажа во времени и необходимость сооружения мощной опалубки.
• Второй вариант – это сборные модели, изготавливаемые различными заводами ЖБИ. Несомненным достоинством этих конструкций является простота и скорость монтажа (их укладывают на посадочное место и заделывают щели раствором, пользоваться ими можно уже спустя сутки), гарантия того, что при изготовлении были соблюдены все технологии, а значит, изделие прослужит очень долго. Минусом является стандартизированный размер, из-за чего установить такую лестницу в частном доме становится проблематично.
• Третий тип называется сборно-монолитным и представляет собой симбиоз вышеназванных конструкций. Особых преимуществ тут не назовешь, так как нужно смотреть, что конкретно выигрывает или теряет человек на стройплощадке.

Типы лестниц

Классификация металлических лестничных конструкций производится исходя из следующих технических характеристик:

1. функциональной способности
2. направления подъема
3. конфигурации маршевых пролетов

Маршевые лестницы

Это конструкции, состоящие из маршей – наклонных многоступенчатых элементов, опирающихся на горизонтальные площадки. Последние, в свою очередь, крепятся на несущих балках, отвечающих за прочность всего сооружения. В зависимости от этажности здания могут быть одно- либо многопролетными.

Закрытые маршевые модели подразумевают наличие подступенков –вертикальных элементов опорных поверхностей. Разновидности открытого типа подступенками не оборудуются.

С точки зрения безопасности маршевый тип признан наиболее подходящим вариантом как жилых, так и социально-ориентированных объектов недвижимости.

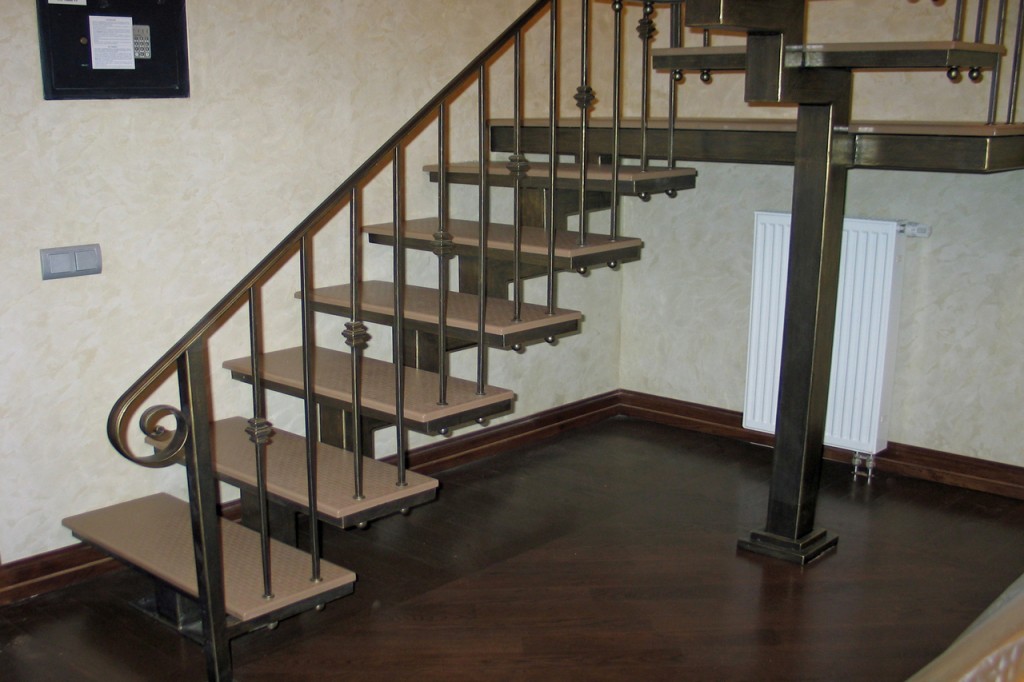

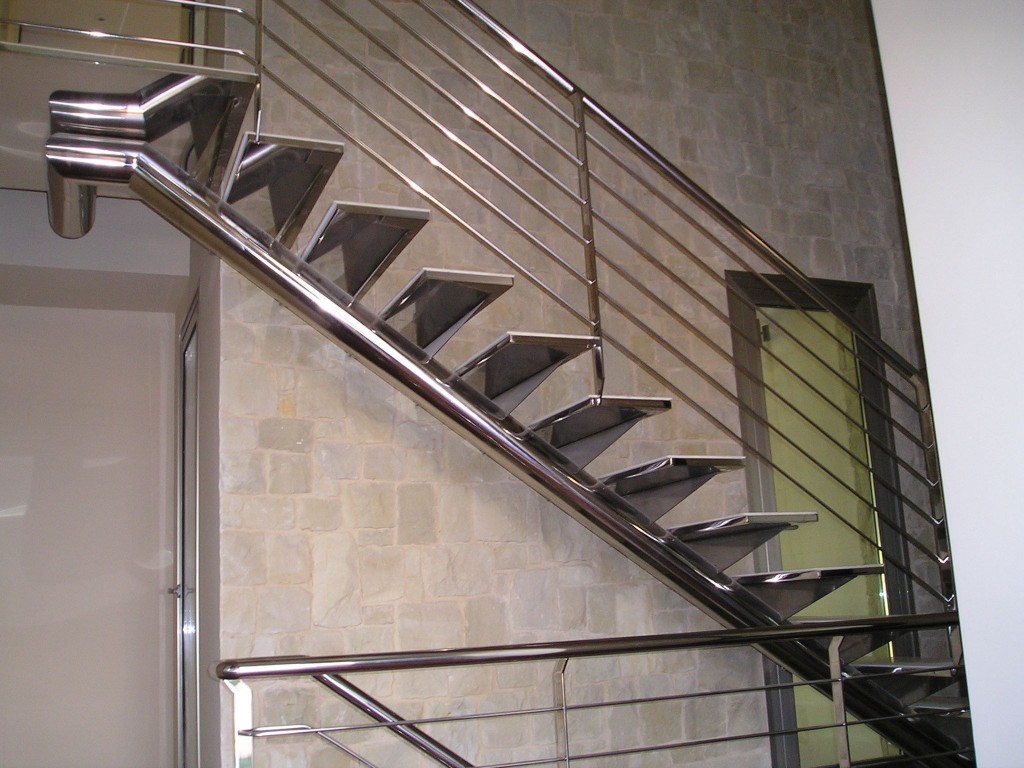

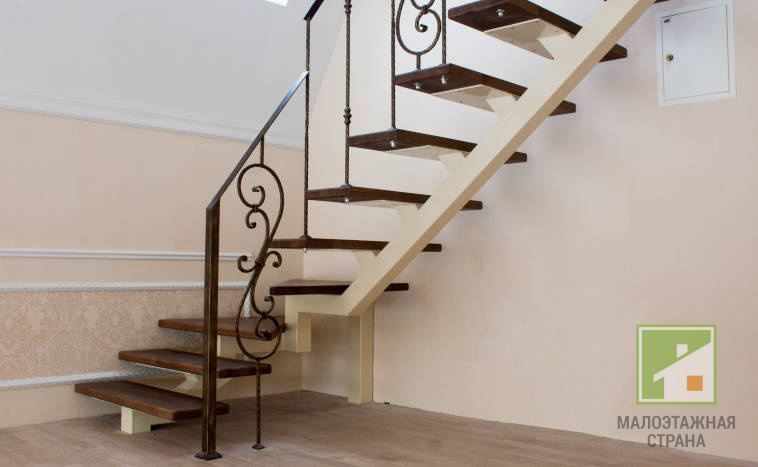

Металлическая маршевая лестница

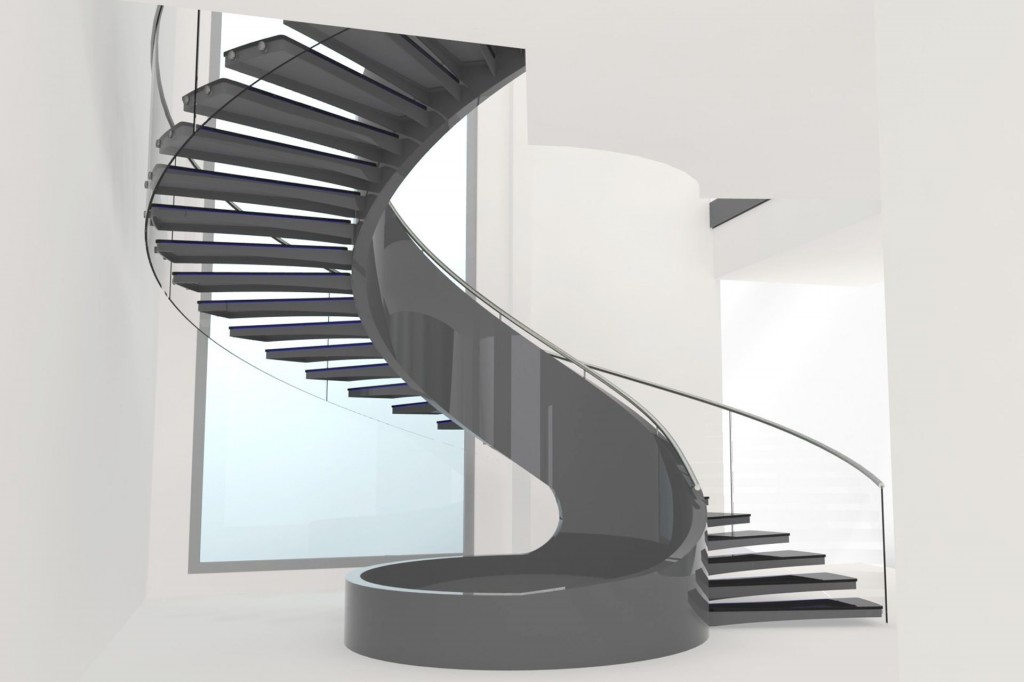

Забежные (винтовые)

Речь идет о сооружениях винтообразного (поворотного) типа с особой конфигурацией ступеней, внутренняя сторона которых всегда меньше внешней. Специфическая геометрия опорных деталей рассчитана на то, чтобы облегчить восхождение человека по крутым спиральным пролетам.

Помимо бесспорной эстетической привлекательности, металлические забежные лестницы имеют еще один существенный плюс. В отличие от массивных маршевых моделей, требовательных в плане объема помещения, винтовые конструкции могут быть смонтированы на совсем небольших пространствах.

Из особенностей забежных сооружений следует отметить обязательное наличие прочных вертикальных опор, ограждений и поручней, препятствующих травматизации.

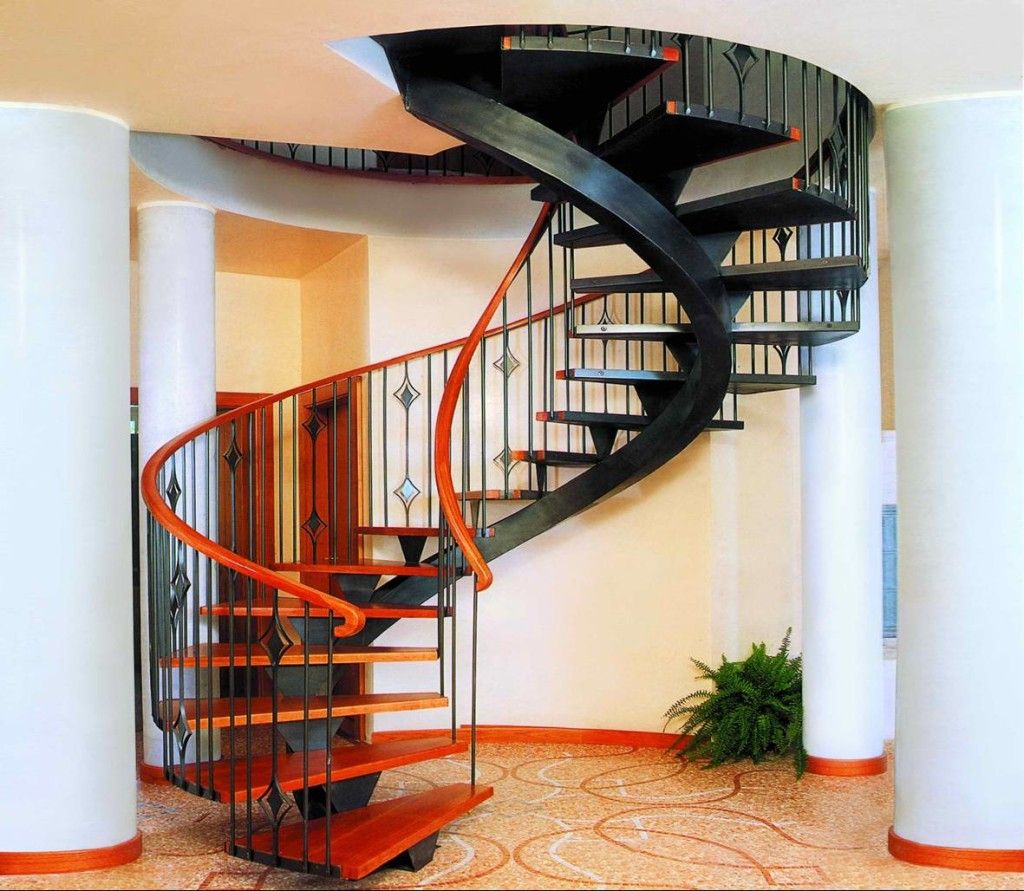

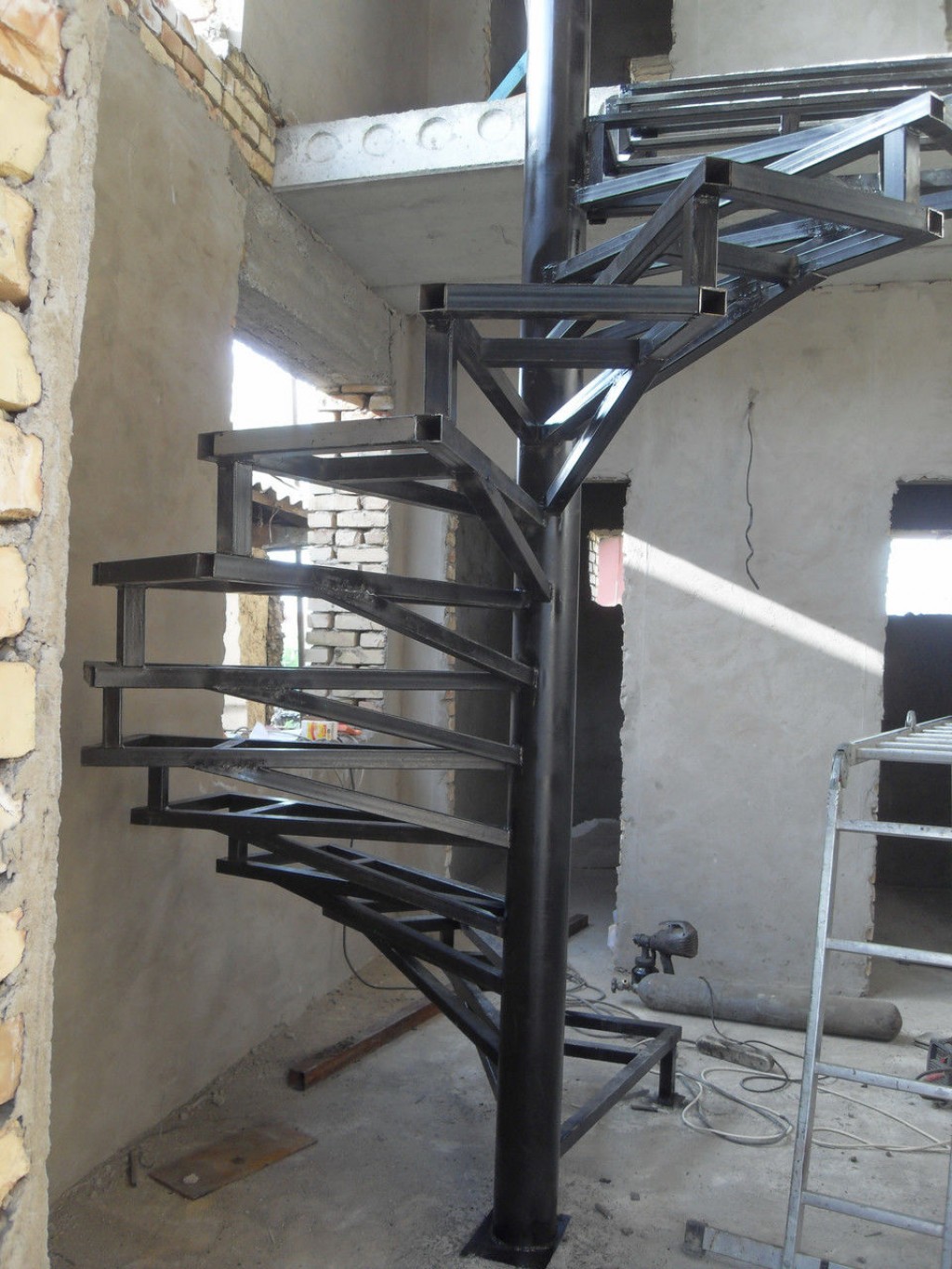

Металлическая винтовая лестница

Внутренние

Как следует из названия, внутренние лестницы монтируются внутри здания, являясь частью интерьера помещения. Тип и конфигурация таких конструкций обусловлены размерами и общим дизайном помещения, в котором предполагается их монтаж.

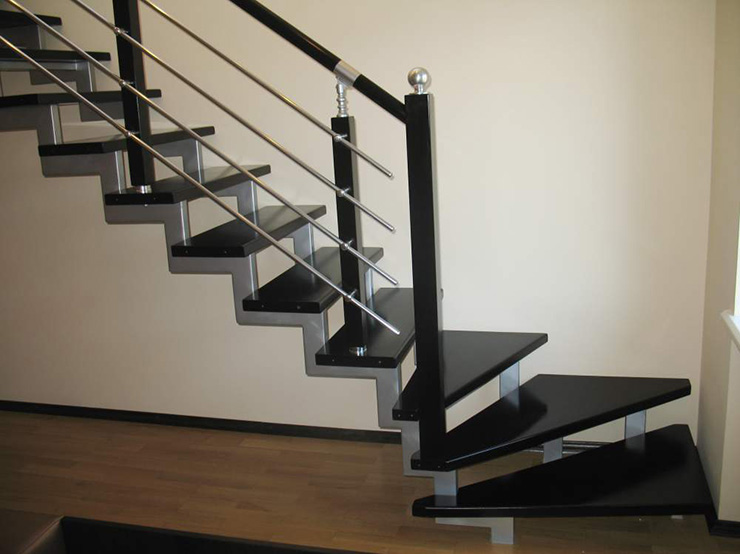

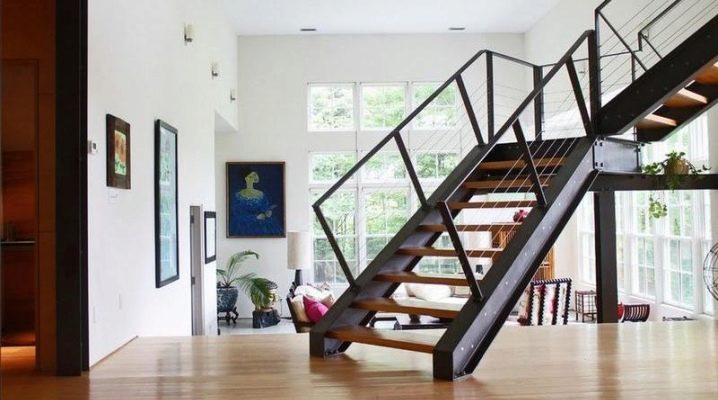

Металлическая внутренняя лестница

Наружные

Входят в обязательный перечень архитектурных сооружений экстерьерного типа. Выполняются из металлических элементов (труб, цельных профилей и балок), обработанных, в целях противостояния коррозии, специальными составами.

Металлическая наружняя лестница

Переносные

В отличие от типовых конструкций, традиционно изготавливаемых из прочных стальных элементов, переносные облегченные модели могут быть произведены из алюминиевых сплавов. Насчитывают несколько разновидностей:

1. простейший А-образный тип (стремянки)
2. складные (состоящие из нескольких выдвижных секций)
3. вышки-туры (эксплуатируемые в качестве строительных лесов)
4. шарнирные модели, трансформируемые в горизонтальные площадки
5. односекционные приставные лестницы

Металлические переносные лестницы

Монолитная лестница по косоурам – инструкция изготовления

Изготовление лестниц задача непростая, но решаемая. К одной из самых востребованных, огнеустойчивых и долговечных лестничных конструкций относится монолитная лестница по косоурам. Особенность конструкции монолитной лестнице по металлическим косоурам заключается в сплошном стыке косоура и ступеньки, превращающееся в единым звено.

Узел монолитной железобетонной лестницы с косоурами состоит из:

• Ступенек из бетона.
• Бетонной поверхности соединяющей ступеньки.

Монолитная лестница

Все элементы должны соответствовать ГОСТу на железобетонные лестничные объекты.

С чего начать

I.     Подбор типа лестницы: маршевого, винтового.

II.     Определение места: снаружи или внутри дома.

Обратите внимание! Изготовление монолитной лестницы необходимо начинать непосредственно на месте предполагаемой установки.

III.     Ознакомление с условиями подбора материала:

• Материал (бетон) для уличных лестниц и внутридомовых (дома не выше 5 этажей) марки В25.
• Рекомендовано применять тяжелый бетон, допускается легкий плотного состава.
  • Стержни для армирования класс А1, А3, проволока Вр-1 ГОСТ

Важно! При установке лестницы во влажности (порог 60%) стальные элементы, применяемые для армирования и устанавливаемые снаружи лестницы, должны быть обработаны против коррозии.

• Ступени из легкого бетона необходимо дополнительно покрыть 15 мм слоем тяжелого бетона или его синтетического аналога.

IV.     Требования к конструкции лестницы:

• От ступени до потолка – не менее 2000 мм.
• Угол наклона 45°, допустим 30°.

Углы наклона

• Ширина не менее 800 мм.
• Установка перил для лестниц выше трех ступеней.
• Высота предохранительного ограждения не менее 900 мм или выше.
• Ступени лестницы должны соответствовать общепринятому правилу: 2Н+А=0,64 м, где Н– высота ступени, А– ширина ступени.

Высота подсупенков 150÷160 мм. Ступени не менее 280 мм.

Требования к ступеням

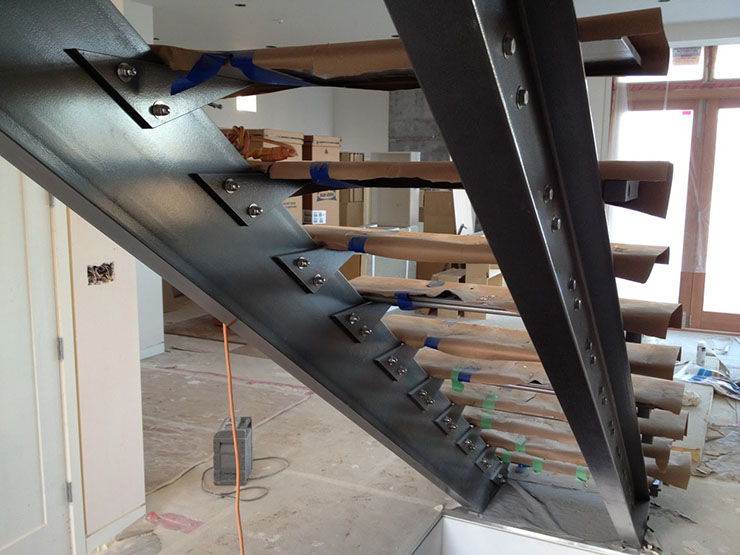

V.     Лестница по стальным косоурам с монолитными площадками опирается на балки, называемые лобовыми. Так как лестница может быть в пределах 2 тонн, расчет несущей способности балки обязателен и должен быть включен в проект.

Важно! В случае использования для лестницы металлического косоура собственного изготовления потребуется выполнение сложных расчетов на предельно допустимую нагрузку, по результатам которых подбираются базовые материалы.

Изготовление

I.     Монолитная лестница с боковым косоуром для изготовления потребует:

• Балки для опоры 50 х 50 мм,
• Доски и фанера для образования опалубка. Вместо фанеры может быть применен полиэтилен.
• Косоур может быть изготовлен из металла (сваренный из швеллеров и уголков), или деревянной доски.
  • Арматура А 400 С диаметром от 12÷14 мм.
  • Бетонная смесь: бетон М400 1часть /2 частям песка/4части щебня/ пластификатор и вода
    • Саморезы.
    • Бетономешалка, мастерок.
    • Шлифовальная машинка, с диском для шлифовки бетона.
    • Деревянная опорная лестница для перемещения по ступеням в процессе их заливки.

II.     Установить наклонную палубу из фанеры и подпереть опорными столбами из брусьев. Опоры необходимо размещать во все критические точки, для предотвращения провала фанеры под тяжестью бетона. Опоры скрепить с помощью саморезов и металлических уголков.

Установка ополубки

III.     Установить косоуры, которые могут быть выполнены как часть опалубки из досок, или установить металлические косоуры и закрепить их временно болтами. После снятия болтов выполнить соединение косоуров с балкой площадки с помощью сварного соединения. Сварка выполняется по торцевому шву и по периметру монтажного уголка.

IV.     Если лестница пристенная, закрепить боковой косоур к стене.

V.     Установить доску в нижней части лестницы под первую ступень и надежно ее закрепить саморезами.

VI.     Установить арматуру. Прутки необходимо установить вдоль и поперек конструкции, в два слоя. Закрепить с помощью проволоки + крючок или сварки. Расстояние между стержнями не менее 200 мм, на площадке, устанавливаемой к стене шаг установки арматуры сделать чаще 150 мм. Поперечные концы арматуры должны врезаться в стену.

Армирование

Для придания жесткости конструкции, не имеющей опору в виде стены, вдоль опалубки по бокам и посередине, вертикально установить короткие прутки и скрепить сваркой их с основной армирующей сеткой.

VII.     Для минимизации перепады на поверхностях ступенек, места стыков фанеры необходимо зашпаклевать или состыковываться с последующей шлифовкой.

VIII.     Установить отбортовку, для формирования ступеней и закрепить к доскам косоуров с помощью саморезов и уголков.

IX.     Уложить по центру лестницы в вертикальном положении брус и закрепить. Брус и отбортовку ступени распереть короткими брусками, надежно закрепить.

Готовая опалубка

X.     По торцам установить специальные трубки/пробки в которые будут устанавливаться опоры для перил.

Важно! Бетонную смесь с щебнем залить в опалубку, начинаю с низа лестницы.

XI.     Выполнить уплотнение бетона электрическим уплотнителем. Заливка бетоном всей конструкции ступени делается за один раз.

XII.     После заливки ступени, пройтись по смеси стамеской и вибрирующим приспособлением для выхода скопившегося воздуха и профилактики образования полостей.

XIII.     С помощью мастерка сформировать ступень, убрать потеки и выровнять поверхность.

XIV.     После высыхания и затвердения бетона (около 14 дней), произвести съем деревянной опалубки.

Съем опалубки

XV.     В случае если были установлены металлические косоуры, они оборачиваются строительной сеткой и подлежат оштукатуриванию.

XVI.     Произвести шлифовку поверхности лестницы.

Шлифовка

XVII.     Установка ограждения.

Изготовление монолитной лестницы потребует от человека кропотливого труда и старания, но при тщательном соблюдении процесса заливки и применения качественного материала полученный результат порадует в течение долгих лет.

Особенности производства лестниц по ГОСТ 23120-78

Основное требование — отсутствие на элементах лестницы острых деталей, кромок и выступов. Площадки и ограждения конструкции должны быть максимально безопасными. При сборке частей можно применять гайки, шайбы и болты. Соединительные элементы должны иметь запас прочности не менее 10%.

Ограждения для металлических конструкций

После сборки и монтажа лестницы проверяют:

• Параметр обратного отклонения ступеней. Он не должен превышать 10. На ступенях с большим наклоном будет небезопасно выполнять спуск и подъем — легко соскальзывает нога.
• Сварные соединения. Даже при применении болтового метода монтажа лестничный марш и его площадка привариваются.
• Наличие элементов жесткости. При сварке частей конструкции, согласно требованиям ГОСТа, обязательно применяют дополнительные элементы жесткости.

Маршевые лестницы активно эксплуатируют и не в экстремальных климатических условиях. Если конструкции этого типа устанавливают в умеренном поясе, ГОСТ 23120-78 допускает применение стали марки С38-23. Особые требования выдвигаются к защите металлических частей. В соответствии со стандартом 9032 74 они должны быть тщательно окрашены отвечающими климатическим условиям ЛК материалами. После монтажа конструкции дополнительно выполняют проверку на травматическую опасность полученных стыков и соединений. Все должны быть безопасны.

Требования

Пожарная безопасность людей, находящихся в зданиях, в первую очередь, определяется возможностью самостоятельно покинуть здание в случае возникновения очага возгорания, начала задымления; а также способностью специалистов подразделений пожарной охраны быстро попасть в различные места зданий, минуя традиционные, основные пути эвакуации, которые могут быть как заполнены людьми, покидающими строения, так и недоступны из-за высокой температуры пожара.

Для решения этой проблемы проводится немало организационных мероприятий, проектируется много строительных конструкций, технических устройств, изделий.

Наружные стационарные лестницы с маршами, используемые как эвакуационные для жителей общежитий, многоквартирных домов коридорного типа; работников организаций, персонала промышленных предприятий, так и для подъема сотрудников пожарных подразделений МЧС России, других пожарных формирований – это простой, эффективный вариант решения, не требующий больших затрат.

Устройство пожарных лестниц вертикального типа для выхода на кровли/крыши строений предназначено только для сотрудников пожарной охраны, обслуживающего персонала организаций коммунального хозяйства.

Нормативные документы, где изложены требования к необходимости проектирования, устройству пожарных лестниц разных типов; ограждений крыш, кровель строений:

• СНиП 21-01-97* (СП ) – о пожарной безопасности строений;
• СП (СНиП 31-02-2001) – об одноквартирных, в том числе частных жилых домах;
• СП – о жилых многоквартирных зданиях – домах, общежитиях, являющийся актуальной редакцией СНиП 31-01-2003;
• СП * – об общественных зданиях, сооружениях, являющийся актуализированной редакцией СНиП 31-06-2009;
• СП – об эвакуационных путях и выходах;
• СП – о многофункциональных зданиях, комплексах;
• ГОСТ 25772-83 – об общих технических условиях изготовления, монтажа стальных ограждений лестниц, крыш.

Отдельно стоит выделить нормы, регулирующие эксплуатационные испытания стационарных пожарных лестниц, ограждений крыш зданий и сооружений:

• НПБ 245-2001;
• ГОСТ Р 53254-2009.

Оба документа имеют практически одинаковые названия – об общих технических требованиях к наружным стационарным пожарным лестницам, ограждениям крыш/кровель, методах их испытаний.

Расположение стационарных пожарных лестниц на здании, общественном, промышленном сооружении – на глухой стене с торцов или тылового фасада здания, что обусловлено прежде всего скорее архитектурными требованиями, чем удобством пожарного проезда, подъезда к ним.

Нормы устанавливают их угол наклона не больше 1:6, в то время как наружные лестницы третьего типа, предназначенные для эвакуации людей с этажей зданий любого функционального назначения, не называемые пожарными; но выполняющие, в том числе и эту функцию, ведь по ним точно так же поднимаются пожарные в ходе разведки, ликвидации пожара, должны иметь уклон не больше 1:2.

Существенным отличием является также ширина пожарных и наружных эвакуационных лестниц, которая у первых может быть небольшой, а у вторых должна быть не меньше расчетной для данного вида здания, соответствовать ширине внутренних лестниц, чтобы обеспечить эвакуацию.

Говоря о требованиях к стационарным пожарным лестницам нельзя не упомянуть их защитное ограждение, а также ограждение обслуживаемых крыш, скатных кровель, на которые они ведут.

Характеристики, требования к изготовлению, размеры ограждений изложены в ГОСТ 25772-83, в частности:

• Требования стандарта распространяются на стальные ограждения.
• Их основные размеры, а также расстояния между элементами ограждений принимаются по таблице 3.
• Несущие каркасы ограждений необходимо выполнять сварными.
• Ограждения должны выдерживать нагрузки, что предусмотрены СНиП * (СП ) о нагрузках и воздействиях на строительные конструкции.

На поверхности ограждения должна отсутствовать ржавчина, заусенцы, механические повреждения.

Техника возведения лестничного марша своими руками

Перед тем, как приступить к монтажу марша лестницы своими руками, необходимо обозначить этапы предстоящих работ. Изготовление лестничной системы состоит из таких шагов:

• Выбор материала изготовления.
• Проектирование и расчет марша.
• Производство косоуров.
• Монтаж ступеней.
• Установка ограждения.
• Отделочные работы.

Возведение марша лестницы должно быть разбито на определенные этапы

Выбор материала изготовления

В самом начале производственного процесса необходимо определиться, из какого материала будет производиться лестница. Но, поскольку речь идет о марше для частного дома, то самым лучшим материалом для изготовления лестничной конструкции является натуральное дерево.

Что касается породы, то по совету специалистов, лучше выбирать древесину сосновых пород. Для возведения марша лестницы нам понадобится:

• балки под косоуры;
• опорные столбы;
• доски обрезные под ступени и подступеньки;
• готовые балясины и перила.

Самым лучшим материалом для возведения лестницы своими руками является сосна

Проектирование и расчет марша

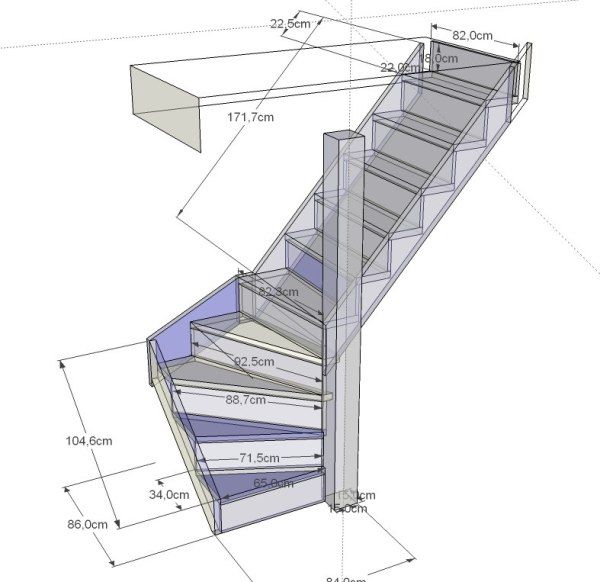

Перед выполнением практических работ важно грамотно рассчитать будущую конструкцию.

Для начала необходимо спроектировать такие основные элементы – косоуры, ступеньки, подступеньки и ограждение.

Ступеньки рассчитываются по формуле:

2А+Б=64 см, где

• А – ширина составной части;
• Б – высота ступеньки (обычно принимается 14-17 см).

Проектирование марша — ответственный и необходимый этап Рассмотрим подробнее, как рассчитать марш лестницы:

• Вначале измерим высоту лестницы.
• Определим число ступеней лестничного марша — для этого высоту лестницы поделим на значение Б. В случае, если высота конструкции равна 240 см, а высота ступени 16 см, тогда число ступеней будет 15 (240/16).
• Расчет ширины ступеней – параметр А. Понимая число ступеней (Б) сделать это не сложно: 2А+15=64, 2А=49, А=49/2=24,5 см.

По завершении расчетных работ, набросайте эскиз будущей конструкции

Производство косоуров

Для косоуров подойдет сосновая балка толщиной 40 мм и влажностью древесины не более 13%.

Последовательность производства косоуров такова:

• Подготовьте лекало, повторяющее изгибы ступеней.
• На болванку при помощи лекала нанести разметку.
• Ножовкой выпилите зубцы.
• Полученную болванку можно использовать, как шаблон для выпиливания второго косоура.
• Установите косоуры на место, где будет размещен марш, следя, чтобы концы деталей упирались в пол первого и пол второго этажа.

Изготовьте косоуры необходимых размеров и установите их на место, где будет находиться лестница

Монтаж ступеней

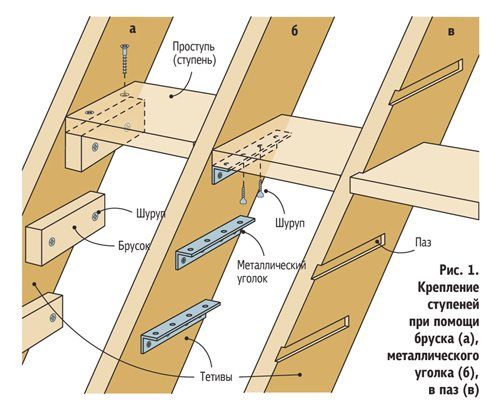

Ступеньки могут фиксироваться к косоурам при помощи специальных деревянных частей (кобылок) или напрямую. Перед монтажом ступеней, нужно приготовить необходимое число подступенков и проступей, учитывая значение выступов.

Первым делом устанавливаются подступеньки. Для данной цели применяют шурупы или гвозди. Кобылки фиксируются шкантами. Далее монтируются ступени.

Монтаж ступеней осуществляется при помощи шуруповерта и саморезов

Установка ограждения

Когда все ступеньки смонтированы, можно приступить к установке балясин и перил. Для их закрепления используются шурупы и шпильки.

Установке ограждения уделите особое внимание — ведь от этого будет зависеть комфорт и безопасность лестницы

Отделочные работы

Заключительным этапом возведения марша лестницы своими руками является покрытие лестницы лаком. Данная процедура убережет систему от вредоносных насекомых, плесени и сырости.

Завершите работы по монтажу лестничного марша покраской конструкции

Расчеты основных параметров лестницы

Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.

Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны

Длина горизонтальной проекции зависит от высоты этажа следующим образом:

Длина проекции = ctg α х высоту пролета, где α – угол крутизны.

Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.

Калькулятор расчета длины лестничного марша

Длина лестничного марша рассчитывается двумя способами:

• Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α; или длине проекции на горизонталь, деленной на cos α.
• По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.

Калькулятор расчета размера ступеней маршевой лестницы

Оптимальная высота ступеней — 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).

Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней. Пользоваться такой лестницей следует с осторожностью при спуске.

Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.

Выбор лестницы

Как же не потеряться в таком обилие вариантов междуэтажных лестниц?

Эффектная лестница на желтом металлическом каркасе

Черная винтовая лестница в интерьере стиля кантри

Во-первых, нужно отталкиваться от площади и типа помещения, в котором она будет установлена. Во-вторых, нельзя забывать об общем стиле дома. В-третьих, следует позаботиться о безопасности домочадцев, предусмотрев нужное количество балясин и подходящую высоту ступеней.

При выборе лестницы необходимо учитывать особенности помещения

Совет! Если в доме малыш, на каждую ступень должно приходиться не менее двух балясин, иначе ребенок сможет просунуть между ними голову.

Металлическая лестница со сплошным ограждением

Пожалуй, наиболее удобной и безопасной для помещения с трехметровыми потолками будет маршевая лестница. Однако для нее необходимо определенное количество пространства, чтобы угол подъема был меньше 45°, а высота ступенек – не больше 17 см. Когда потолки высокие, ступени можно поделить на несколько маршей.

Маршевая лестница — наиболее удобный вариант

Лестница с подступенками понадобится, если Вы планируете соорудить под ней чулан. Вообще, если Вы планируете что-либо ставить под лестницу, лучше выбирать вариант с подступенками, чтобы не допускать оседание пыли.

Металлическая лестница в стиле минимализм

Красивый и практичный в плане экономии пространства вариант – винтовая лестница. Особенно, когда ее протяженность невелика.

Винтовая лестница поможет сэкономить пространство

Винтовая металлическая лестница на второй этаж

Если места уж совсем в обрез, обратите внимания на такой, ранее не упомянутый нами вариант как «гусиный шаг». Ступени такой лестницы рассчитаны на поочередные шаги разными ногами. Это хорошее решение, когда соединить нужно этаж и подвал.

Лестница с металлическим каркасом типа «гусиный шаг»

Когда места предостаточно, можно позволить разгуляться воображению, и установить криволинейную или хребтовую лестницу.

• Facebook
• Gmail
• Pinterest
• VKontakte
• Odnoklassniki
• WhatsApp
• Viber
• Telegram

Как сварить лестницу из профильной трубы

Лестницы из металла широко распространены не только в сфере частного использования, но и на промышленных и коммерческих объектах.

Использование в таких случаях профильной трубы позволяет облегчить конструкцию с сохранением показателей прочности относительно аналогичных изделий из швеллера.

Разновидности каркасов из профильной трубы

Рассмотрим  варианты, как сделать лестницу из профильной трубы. Тип конструкции во всех случаях — это косоур. Вид лестницы может быть совершенно любым: прямая, поворотная или винтовая. Это зависит от проекта вашего дома и внутреннего дизайна.

Возможные каркасы из профильной трубы:

Перед началом изготовления рекомендуется предварительно подготовить шаблон, в котором будет фиксироваться каждый элемент для ровной и правильной сварки.

Преимущества лестниц из профильной трубы

У любой конструкции, не важно, из какого материала она выполнена, есть свои плюсы и минусы.

Плюсы каркасов из профильной трубы:

• надежность и долгий срок службы;
• возможность реализации конструкции любой формы, при наличии определенного навыка;
• возможность сочетания с другими материалами, что дает возможность вписать такой каркас в любой интерьер;
• благодаря высокой стойкости к механическому воздействию есть возможность установить лестницу на начальном этапе строительства, не переживая за ее внешний вид; по завершению стройки при необходимости можно выполнить повторный окрас;
• такую лестницу можно устанавливать как внутри помещения для доступа на второй этаж, так и на улице.

Основным минусом любой металлической конструкции является возможная коррозия, воздействие которой можно минимизировать или исключить при правильной подготовке и обработке изделия.

Какой вид профтрубы выбрать для лестницы

Лестница из профиля монтаж

Своими руками возможно сделать любой каркас, все зависит лишь от ваших навыков.

Если вы не уверены в своих силах, отказываться от реализации сложной винтовой или поворотной конструкции, конечно же, не стоит. В таком случае советуем обратиться к профессионалам, которые помогут вам с монтажом и сваркой лестницы из профильной трубы.

Необходимые инструменты:

• болгарка с отрезными дисками по металлу;
• дрель со сверлами;
• сварочный аппарат;
• шуруповерт.

Подготовка чертежа и особенности расчетов

Определение данных параметров поможет наглядно представить и понять, как будет выглядеть готовая конструкция в вашем интерьере. В зависимости от выбранного типа лестницы вы сможете оборудовать нишу под ней по вашим потребностям.

Подготовка каркаса сварочные работы

• Начиная монтаж лестницы из профильной трубы своими руками, вы уже должны иметь все чертежи, согласно которым будете вести работы.
• Рассмотрим упрощенный вариант сварки ломаного косоура.
• Секрет в том, что нет необходимости нарезать трубу на мелкие куски, а можно за раз делать ступень:

• отмеряем место, в котором должен быть прямой угол, и вырезаем равнобедренный треугольник таким образом, чтобы не повредить одну сторону профильной трубы;
• сгибаем трубу и получаем ступень с прямым углом;
• провариваем получившийся стык и переходим к следующему;
• получив ломаный косоур, на каждую проступь привариваем металлическую пластину, на которой в дальнейшем будут устанавливаться ступени.

Отделка

Варианты покраски конструкции:

• в домашних условиях при помощи грунтовки и эмали:
• порошковая покраска возможна на специализированном оборудовании.

Как сварить лестницу из профильной трубы Ссылка на основную публикацию

Как сделать стремянку своими руками из профильной трубы — пошаговая инструкция

Наличие в хозяйстве стремянки обусловлено множеством бытовых задач. Она необходима при ремонтных работах, при замене лампочек, а также для обработки сада.

При этом не имеет никакого значения, приобрели вы ее на рынке или же сделали сами. Более того, при соблюдении профессиональных рекомендаций, стремянка своими руками будет служить гораздо дольше, чем любая другая.

Поэтому далее рассмотрим инструкцию по ее сборке.

Особенности самодельной стремянки

Перед тем, как сделать стремянку своими руками, следует определиться с материалом. Многие склоняются к выбору бюджетной древесины, забывая при этом про ее недостатки. Ввиду гигроскопичности материала, спустя некоторое время он начнет рассыхаться. Конструкция окажется ненадежной. К тому же дерево придется регулярно обрабатывать, чтобы защитить от насекомых.

Решить эту проблему можно с помощью металла, заготовки которого остаются после ремонта или покупаются в строительных магазинах. При этом существует выбор: изготовление стремянки может производиться из алюминия либо же из более тяжеловесной стали.

Садовая конструкция из алюминия будет характеризоваться малым весом, достаточной прочностью и отсутствием склонности к коррозии. Последнее также означает, что покраска не требуется. В случае же со сталью владелец может рассчитывать на долговечность стремянки и превосходную прочность.

Однако вес изделия при этом будет довольно тяжелым, а материал требовать периодической покраски. Поскольку настоящая сталь подвержена коррозии.

Также стремянка из металла требует определенной осторожности при изготовлении. Если распил металлического профиля был проведен некачественно, то существует некоторый риск пораниться. Желательно острые места чем-то обработать.

Условия изготовления стремянки из профильной трубы

Чтобы металлическая стремянка из профильной трубы прослужила максимально долго, необходимо соблюдать следующие условия:

— Поскольку принцип стремянки предполагает две складывающиеся лестницы, то их габариты не должны быть идентичными. Важно наметить небольшую разницу между их шириной, чтобы конструкция не выглядела хлипкой;Это важно! В результате должен получиться эффект плотного вкладыша.

— Чтобы ступени лестниц не затрудняли ее складывание, их необходимо размещать ближе к наружному краю профиля;— Размещение ступеней не должно быть сплошным — верхняя часть стремянки освобождается от них. Здесь следует предусмотреть соединяющий механизм.

Соблюдение этих основополагающих правил поможет сделать конструкцию прочной.

Подготовка к самостоятельной сборке стремянки

Наиболее популярной моделью является стремянка из профильной трубы. Для ее изготовления необходимо вырезать из металлического профиля 4 планки под два метра длиной. Размер ступеней определяется самостоятельно. Также для работы потребуется длинный болт с гайками и двумя ушками.

Здесь следует оговориться, что конструкция будет гораздо надежнее, если использовать сварное соединение. Поскольку фиксация болтами требует точного расчета допустимой нагрузки. В противном случае хозяин не будет застрахован от внезапной деформации крепежных деталей.

Далее, чтобы изготовить крепкую стремянку, необходимо запастись следующими инструментами:

— Рулетка для проведения замеров;— Сварочный аппарат с защитной маской;— Дрель для сверления отверстий;

— Угольник.

Совет

Если же планки профиля планируется резать самостоятельно, то следует также обзавестись защитными очками. Затем отрезки рекомендуется зачистить от острых выступов. Можно воспользоваться дрелью со специальной насадкой.

Это важно! Стальной профиль желательно выбирать с прямоугольным, а не круглым сечением.

Аналогично следует поступить и с планками для ступеней. Перед началом работ желательно сделать чертеж эскиза.

Последовательность работ

После того, как все детали были подготовлены к работе, ступени прикладывают к длинным планкам для разметки. Здесь рекомендуется воспользоваться угольником для соблюдения прямого угла. Работа пока что будет вестись с двумя из 4-х имеющихся отрезков профиля. Последовательность операций будет выглядеть следующим образом:

1. После коррекции будущего соединения можно приступать к выполнению сварочных швов. И первым делом осуществляется крепление нижней опоры;2. Когда первая ступенька готова, можно последовательно приваривать остальные;3.

Теперь собирается вторая часть стремянки аналогичным образом;

6. После закрепления двух лестниц болтами, необходимо провести ее испытание на прочность.

В итоге должна получиться надежная конструкция. Для защиты металла от коррозии, его следует подвергнуть грунтовке и последующей покраске.

Заключение

Изготовление самодельной стремянки своими руками выглядит несложной задачей. Предпочтительным материалом выступает металлический профиль. При четком соблюдении вышеуказанной инструкции, тяжеловесная конструкция будет безотказно служить хозяину.

Видео изготовления стремянки своими руками

Материалы для мансардных лестниц

С современными технологиями лестницы изготавливают из самых разных материалов. Каждый материал по- своему влияет на несущую способность и эстетическую привлекательность конструкции. Легкими и недолговечными считаются деревянные лестницы, а металлические конструкции практичны и устойчивы к нагрузкам. Лестницы на металлолкаркасах, также как и деревянные могут быть изящными и принимать дизайнерские изгибы. Комбинированные конструкции, созданные на металлическом каркасе и дополненные ступенями из дерева, популярны в частных домах и коттеджах. Популярность среди заказчиков вызвана возможностью сочетать сильные стороны двух материалов.

О высоте перил и материале

Стандартная высота перил лестницы задает остальные пропорции, от правильного выбора которых зависит восприятие лестничного марша. Чтобы лестница вписывалась в интерьерный стиль, важны не только ее параметры, но и выбор материала, соответствующего интерьерному стилю.

Например, дом, оформленный в стиле классики, прованса или кантри, удачно дополнит кованая конструкция. При этом даже если материал ступеней выбран один и тот же, детали оформления на перилах будут разными.

Дерево в отделке перил уместно в современном и скандинавском стиле. Для помещения, оформленного в стилистике лофт или хай-тек, подойдут ограждения из стекла и нержавеющей стали. Не стоит отказываться от перил из ПВХ. Они укреплены каркасом из оцинкованного металла, разнообразны по цвету и могут составить конкуренцию другим материалам.

Дерево и металл – основные материалы лестниц

Больцевые лестницы

Лестница на больцахКонструкции на больцах также достаточно часто используются в помещениях небольшой площади. Популярность заключается в визуальной легкости – они как будто парят в невесомости.

Крепится лестница на больца, т.е. штыри, которые вбиваются в стену, а также используются в качестве креплений ступеней между собой. Данная модель пользуется высокой популярностью у дизайнеров и архитекторов, поскольку позволяет создавать оригинальные, необычные изделия. Так, например, существуют различные виды ступеней лестницы – они могут быть стандартными, криволинейными, в форме овала, треугольника или многогранника.

Особенности проведения монтажа

Для устройства конструкции на больцах своими руками вам понадобится точно просчитать, где будут располагаться ступени. Кроме того, для безопасности в моделях данного типа рекомендуется использовать перила или заграждения, которые можно изготовить самостоятельно или приобрести уже в готовом виде.

Основным условием для монтажа больцевой лестницы является наличие прочной стены – лучше если она будет выполнена из камня или железобетона. Стоит отметить, что правильный монтаж обеспечивает устойчивость и надежность конструкции – она должна выдерживать не менее 1500 кг.

Сборка и установка

Рассмотрим подробно, как собрать деревянную лестницу своими руками на примере простой конструкции с косоурами, подробно останавливаясь на каждом этапе.

Порядок

При сборке лестницы важно придерживаться такого порядка действий:

• Балку, предназначенную для таких деталей, как косоуры, надо подрезать до длины будущего сооружения. Кроме того, с нижнего края следует срезать участок с толщиной, соответствующей толщине 1 проступки.
• Далее нужно сделать пропилку в косоуре для фиксации ступеней. Нужно отметить высоту ступенек, а также ширину проступи при помощи угольника. Перенесите выявление значения на балку, а потом выпилите ненужный участок.
• Прижмите получившийся косоур к его нужному месту. Край сверху данной детали должен находиться на одном уровне с полом второго этажа. Во время нахождения косоура на своем месте нужно убедиться в горизонтальности выпилов, подготовленных для ступенек.

• Когда один косоур будет изготовлен и выверен, по его образцу нужно сделать следующий. Учтите, что косоуров в конструкции может быть 2, 3 или больше – все зависит от строения лестницы.
• Прошкурьте косоуры, а потом соедините друг с другом. Для этого надо проделать выпил в верхней и нижней частях, а затем закрепить их на толстой балке с использованием анкерных болтов. Косоуры также допустимо прикрепить и к стене.
• Далее нужно взять досчатые материалы для подступенек и распилить их в соответствии с проделанными расчетами. Получив заготовки, отшлифуйте их и прикрепите к косоурам на саморезы.
• Далее нужно заняться проступами. Доску так же нужно распилить в соответствии с чертежом, а затем отшлифовать. После этого их внешний край надо фрезеровать для получения покрытия полукруглой формы. Далее проступи надо прикрепить к выделенным для них участкам с помощью саморезов.
• Далее на шпильки присоединяем балясины и ставим перила.

К укладке ступенек следует приступать, начиная с нижнего марша. Сначала к опорным деталям прикрепляются подступенки, а потом кладутся проступи.

На данном этапе очень важно пользоваться уровнем, чтобы конструкция получилась ровной. На этом изготовление и сборка конструкции завершены.

Способы

Существует несколько способов фиксации лестниц разного типа:

• Прямая одномаршевая лестница крепится так: ее верхний конец прикрепляется к перекрытию, а нижний фиксируется на полу первого этажа. Подобная конструкция не нуждается в промежуточной фиксации.
• Если лестница оснащена поворотом, то ее прикрепляют к стене.

• Лестница с двумя поворотами требует и вспомогательного крепления на полу и верхнем конце марша, и крепежа на опорном столбе.
• Для лестниц с более замысловатыми конструкциями с поворотами и разветвлениями нужно сформировать сквозные крепежи на тетиве, косоурах и ступеньках.

В роли фиксации для лестниц применяются следующие типы крепежа:

• клеевой;
• механический;
• шировой.

Рекомендации

Если вы выбрали для конструирования сооружения сосну, то вам нужно учесть, что данная порода является самой мягкой среди прочих, поэтому не может похвастаться достаточными прочностными характеристиками. Перед непосредственной сборкой все детали из древесины необходимо обработать защитными составами (специальными антисептиками). Покрывать лестницу защитными средствами нужно как в разобранном, так и в собранном состоянии. Разумеется, в первом случае промазка будет более тщательной и скрупулезной, так как речь будет идти о недоступных участках будущего сооружения.

Если вы решили окрасить лестницу из древесины, то вам надо предоставить для этого подходящие условия – красить такие объекты нужно в чистоте, можно использовать краскопульт. Обычно лестницы собираются после покраски и высыхания всех деталей.

Чтобы лестница не деформировалась и не потеряла своей привлекательности, она должна находиться в помещении, в котором держится оптимальная температура и умеренная влажность. Если не обращать внимания на данный нюанс, то натуральный материал может покрыться плесенью и начнет гнить.

Ремонт

Неисправности чаще возникают в ходе некорректной эксплуатации — удары, превышение допустимой нагрузки. В случае заводских недочетов, приведших к неисправности, ремонт происходит по гарантии. В остальных случаях — платно в сервисе или своими силами.

Частые неисправности:

1. слом ступеней — ему подвержены чаще деревянные вариации;
2. выворачивание креплений и кронштейнов;
3. прогибания и вдавливания в результате ударов или превышения нагрузки;
4. износ страховочных тросов.

Самостоятельный ремонт сводится к замене поврежденного элемента на новый. Приобрести детали и крепеж можно по отдельности.

Часто сломанные ступени заменяют аналогами из подручных материалов, которые изготавливаются самостоятельно. В этом случае сложность представляет только имитация трапециевидных боковых откосов ступени, но большинство обходится без нее.

Замена сводится к скручиванию дефектной детали, монтажу новой и последующей фиксации предусмотренным видом крепежа — болты, саморезы, фитинги.

Как рассчитать лестницу онлайн?

Чтобы получить полный расчет конструкции, нужно знать, сколько места занимает лестница. Это один из обязательных параметров, которые необходимо ввести. Именно по этой причине многие задаются вопросом о площади. Калькулятор — хорошая возможность избежать «головоломки», но получить на руки точные расчеты любой лестничной конструкции — маршевой или винтовой, криволинейной или комбинированной.

Чтобы результаты работы виртуальных инструментов были верны, требуется ввести:

1. Тип запланированной лестницы.
2. Высоту, а также длину проема.
3. Глубину ступеней, их количество.
4. Высоту потолка, площадь, которую будет занимать будущая лестница.
5. Число маршей. Этот показатель в большей степени зависит от метража комнаты.
6. Место, где лестницу собираются устанавливать: посередине помещения либо вдоль стены. Этот параметр нужен для определения того, сколько потребуется перил-поручней.

Чтобы гарантировать максимально корректный результат, все измерения рекомендуют проводить одной рулеткой. В этом случае, если все данные введены корректно (в предназначенные для них поля), калькулятор выдаст точный чертеж — черно-белый либо цветной. Надо отметить, что в подобные программы уже заложены все нормы и требования, прописанные в ГОСТ.

Ответ на вопрос о том, сколько места занимает лестница, довольно прост, так как расчет не отнимет много времени, не потребует каких-то чрезмерных умственных усилий. Однако он важен в том случае, если в доме минимум свободного места, которое хочется использовать максимально рационально. Выбор правильного вида конструкции позволит даже самой габаритной лестнице выглядеть (и быть) довольно компактной.

Видео, посвященное лестничной теме, можно посмотреть у нас:
