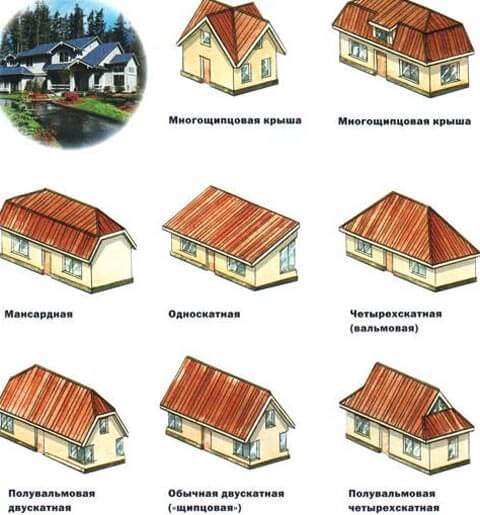

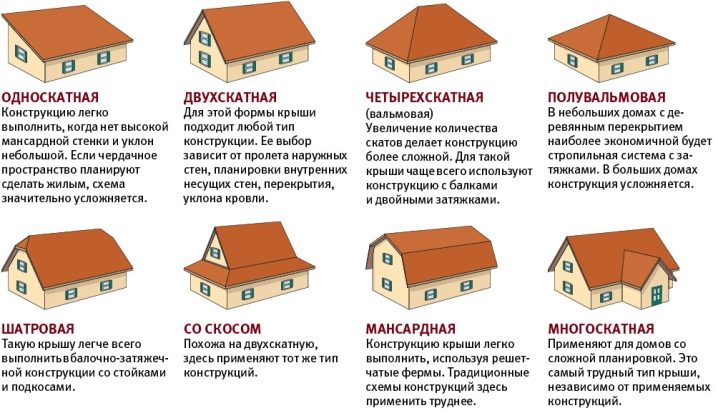

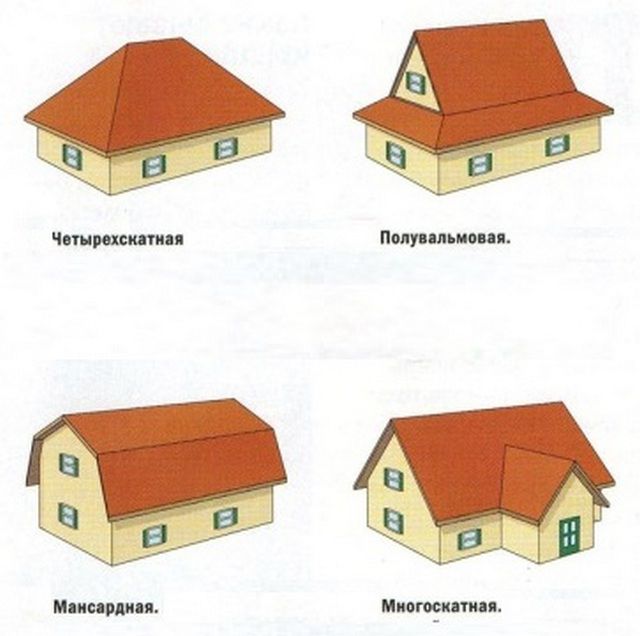

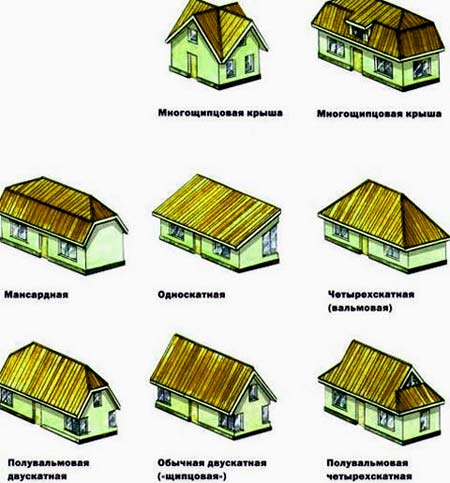

Виды крыш частных домов по конструкции и геометрическим формам

Особенности одноэтажных построек

Прежде чем говорить о крышах одноэтажных домов и их устройстве, выясним суть и особенность невысоких построек. В последние годы строительство малоэтажных коттеджей становится самым популярным вариантом частного домостроения, благодаря многим преимуществам:

1. Строительство подобных домов проходит в более сжатые сроки.
2. Для одноэтажных построек закладывают облегчённые фундаменты, а это означает удешевление строительства в части земляных работ.
3. В проектировании таких строений используют в основном простые конструктивные решения.

   Одноэтажные постройки в последнее время становятся всё более востребованными

4. Отсутствие второго этажа — дополнительное удобство для пожилых людей и безопасность для малышей.
5. Одноэтажные дома — идеальная организация пространства, где в пределах одной плоскости (40–200 м²) размещают все нужные помещения. Компактно и ничего лишнего.

Видео: проекты небольших частных домов

Что собой представляет материал

Первоначально, до того, как приступить к монтажу, нужно изучить свойства материала. Ондулин похож на шифер, однако, он отличается гибкой основой. Такая кровля состоит из таких слоев:

• основная- плита целлюлозно-волокнистая;
• минеральные добавки и наполнитель, которые отвечает за прочность;
• битумная смола, которая гарантирует устойчивость к влаге;
• пигмент- отвечает за эстетику шифера.

Цена 1м2 ондулина стартует от 200 руб, поэтому стоимость листа шириной- м, длиной- 2 м, толщиной- 3 мм, шириной волны- 9.5 м и весом 6.3 кг составляет 395 рублей. Купить материал можно в любом строительном магазине, многие также обеспечивают доставку на дом.

Проект крыши и ее монтаж

Прежде, чем заняться строительством дома и крыши необходимо разработать проект, продумать в нем все детали и уделить особое внимание каждой мелочи. На этапе формирования проекта нужно выбрать тип крыши, решить вопросы по дизайну, а также выбрать материал, что будет использоваться для строительства крыши, ее кровли

Конечный результат должен удачно сочетаться, гармонировать, создавая единую картину, устраивающую как внешне, так и функционально. При выборе материалов нужно ориентироваться не только на их внешние данные, но и на функциональные возможности, особенно монтажа. Кровельный материал должен быть не только привлекательным, но и надежным, ведь в этом доме нужно жить.

Проводить работы можно самостоятельно, однако можно привлечь профессионалов, гарантирующих качество работы и надежность конструкции

Это будет стоять дороже, но и результат наверняка будет хорошим, что очень важно при строительстве дома.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами. Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Советы и рекомендации эксперта

При установке водостока с боковой стороны дома необходимо соблюдать следующие рекомендации:

1. При креплении желоб должен находиться под небольшим уклоном в сторону слива воды примерно 4 миллиметра на метр системы, чтобы вода не стояла, а стекала.
2. 2/3 желоба должны выступать за край кровли. Это необходимо для того, чтобы скатывающаяся вода с крыши попадала в желоб, а не вылетала за его пределы на землю.
3. Желоб должен находиться ниже линии ската на 30 миллиметров, чтобы его не сбило падающим снегом с крыши.
4. Крюки для крепления водосточной системы устанавливаются на расстоянии 50-60 сантиметров. Можно чаще для более тщательного крепления, реже не рекомендуется. В местах раздвоения колена, стыка желоба или его поворота крюки ставятся по обе стороны изгиба (стыка) на расстоянии 10 сантиметров каждый.
5. Для ровного расположения водостока сначала вымеряется и отмечается ровная линия под углом, либо натягивается шнур. Потом по линии крепятся крюки.
6. Вертикальная труба водостока, идущая от верхнего желоба к земле, устанавливается ближе к стене здания так, чтобы ее можно было закрепить специальными держателями в нескольких местах.

Расчеты

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

• Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
• Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
• Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист. Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

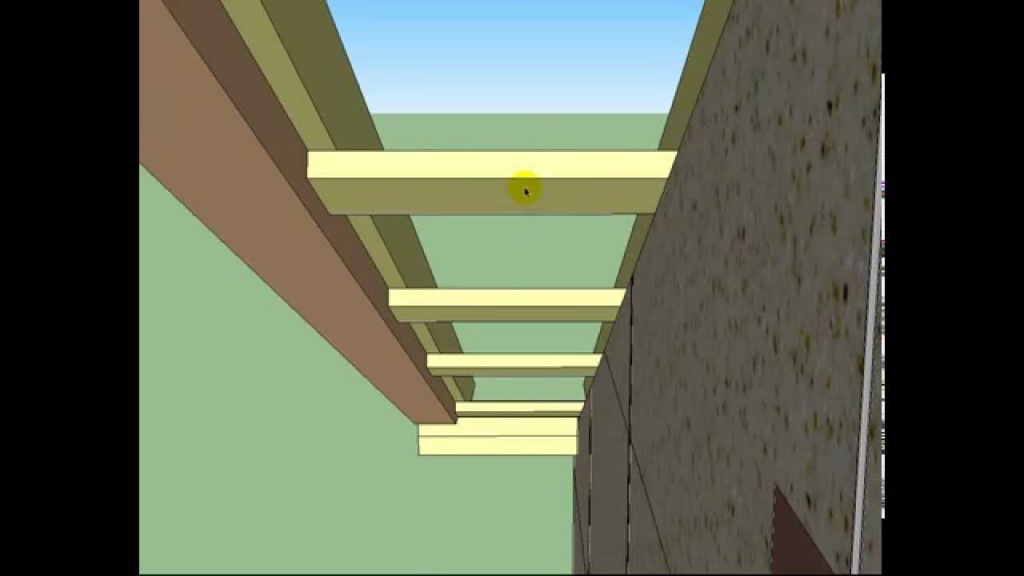

Укрепление каркаса крыши

При строительстве кровли, обязательным условием является обустройство надежного каркаса. Каркасом называется стропильная система, прикреплённая на мауэрлат. Обязательно нужно учесть, что если длина балок будет больше чем 4,5 м, то дополнительно придется смонтировать прогоны.

Оптимальное сечение балок, используемых чтобы простроить каркас крыши в кирпичном доме, равняется 70 на 150 мм.

Крепеж стропил на мауэрлат осуществляется при помощи специального выреза, который фиксируют при помощи двадцатисантиметровых гвоздей. Забивка гвоздей должна производиться по такому принципу:

• Первый гвоздь прибивают сквозь стропило к мауэрлату в диагональной плоскости;
• Второй гвоздь забивается точно так же, только с обратной стороны;
• Забивка третьего гвоздя производиться под углом 90° сверху.

Этот способ крепления стропильной системы не позволяет её перемещаться из стороны в сторону. Крепление верхних концов стропил производиться внахлестку, она на другой. Одна балка, своим концом должна перекрывать параллельную балку. В верхней части они тоже крепятся при помощи гвоздей, хотя можно для этого использовать и болты.

Чердачные и бесчердачные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбирать какой-либо 1 из нескольких предлагаемых вариантов крыш домов. Т.е. либо конструкцию чердачного типа либо бесчердачную (мансардную).

1. Крыша чердачного типа отличается своей простотой сооружения, поэтому такую крышу можно легко соорудить даже самостоятельно. Очень часто от типа материала кровли и зависит угол уклона чердачной крыши. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость строительного материала при ее сооружении.

Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу чердачной крыши, то необходимо сразу определиться с тем, будет ли чердак эксплуатироваться в дальнейшем или нет. Т.е. именно от этого решения и будет зависеть выбор верхнего перекрытия чердака, которое может быть как деревянным, так и ж/бетонным.

2. К еще одному типу крыши относится мансардная. Она же – бесчердачная. Основное ее отличие от остальных видов чердачных крыш в частных домах состоит в том, что наружными стенами в этом случае будут выступать кровельные конструкции. Такая крыша весьма оригинальная, поэтому и внешний вид самого дома будет очень необычным.

И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а сам процесс возведения мансардной крыши очень нелегкий и самостоятельно справиться с ним без соответствующего опыта, нелегко.

Мансардная крыша изнутри.

Как правило, у бесчердачной крыши есть некоторый излом, поэтому в целях ее укрепления, приходится изнутри ставить деревянные подпорки. Однако при должной фантазии и из этого можно извлечь пользу, если обшить такие подпорки фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

Как сделать правильный выбор?

Для того чтобы кровля эффективно защищала дом от негативных воздействий внешней среды и служила длительное время, ее необходимо правильно выбрать. Для этого учитываются определенные факторы.

Выбор сооружения, исходя из его стоимости

Экономическая составляющая — это, наверное, самый главный фактор, влияющий на выбор конструкции. Нужно отметить, что дешевле всего вам обойдется односкатная или плоская конструкция. Но она подойдет не для всех зданий. Например, лучше всего ее использовать для хозяйственных сооружений.

Односкатная крыша дает возможность использовать практически весь внутренний объем помещения. Такая крыша в подсобных помещениях может одновременно играть роль потолка.

Самым дорогим вариантом в этом случае является ломаная и крестообразная крыша. Кроме того, что вам понадобится больше строительных материалов, стоимость работ по ее возведению будет немаленькая. Перед тем как начать сооружение крыши, следует подсчитать цену всех необходимых материалов, чтобы закупить сразу все.

Выбор сооружения по техническим характеристикам

Тут нужно учитывать местоположение дома, силу ветра, которая допустима в этом регионе, частоту и интенсивность выпадения осадков. Например, если вам нужно, чтобы на крыше не задерживался снег или вода, то лучше отдать предпочтение крутому склону ската. Однако если ваша местность характеризуется наличием сильных ветров, то такой вариант вряд ли подойдет. Хотя применение высокоскатных крыш возможно в случае дополнительного укрепления стропильной системы.

В тех областях, где часто наблюдается сильный ветер, лучше построить вальмовую крышу, хотя ее возведение требует много времени, труда и средств. Если ваш дом имеет сложную планировку, то для обустройства кровли предпочтителен ломаный или крестообразный вариант. Строительство такой крыши достаточно сложное, поэтому самостоятельно браться за это дело без наличия соответствующего опыта не рекомендуется.

Если в своем доме вы хотите оборудовать чердак, то лучше обратить внимание на шатровую или двускатную крышу. Такая конструкция позволит получить дополнительное полезное пространство. Под такой крышей вы даже сможете оборудовать мансардный этаж.

Выбор сооружения по внешнему виду

Этот параметр тоже очень важен, ведь от него зависит общий внешний облик дома. Например, чтобы сделать одноэтажное сооружение более привлекательным, можно построить высокую конструкцию крыши. Дело в том, что она занимает практически всю площадь жилого дома и должна выглядеть красиво. В этом случае здание выглядит хорошо и презентабельно.

Отличный внешний вид имеют ломаные крыши. Однако их необходимо сочетать с планировкой дома. Тем более что в силу сложности своей конструкции своими руками их возвести будет трудно.

Выбор материалов

Если вы хотите знать, как сделать каркас крыши своими руками, для начала нужно обзавестись инструментами и материалами.

Для выполнения работ понадобится следующее:

• брус 150х50 мм для стропил;
• брус 100х100 мм для мауэрлата (для этой цели лучше покупать хвойную древесину зимней заготовки без каких-либо видимых изъянов);
• рейки 40х40 мм для обрешетки;
• крепежные шпильки для фиксации мауэрлата;
• шпильки 8 мм и 10 мм для стропил;
• скобы;
• кронштейны;
• саморезы по дереву;
• молоток;
• рубанок;
• дрель;
• пила;
• уровень;
• рулетка;
• перчатки;
• антисептики для древесины;
• антипирены.

Обработка деревянных элементов конструкции антисептиками и антипиренами продлевает сроки эксплуатации всего здания, а также снижает горючесть древесины, сводя риск воспламенения к минимуму.

Полезный совет: значительно упрощают и ускоряют монтаж газовые пистолеты. На данном видео каркас крыши делается легко и быстро с применением современной техники. Если строительство одноразовое, есть смысл взять такой пистолет в аренду.

Для выполнения каркаса из металлического профиля понадобятся совершенно другие инструменты, но поскольку вес материалов и сложность исполнения не позволяют проделывать такую работу самому, наиболее приемлемо заняться возведением деревянных каркасов.

Кровельный пирог

В любой разновидности крыши имеется свои индивидуальная структура.

Представлена она несколькими слоями различных материалов, которые необходимы для защиты помещения мансарды от холодных воздушных масс и повышенного уровня влажности.

Кровельный пирог мансардной крыши включает в себя:

• Внутреннюю отделку;
• Обрешетку;
• Пароиоляционный слой;
• Контробрешетку;
• Теплоизоляционный слой;
• Гидроизоляцию;
• Системы вентиляции;
• Кровельный материал.

Каждый слой предназначен для выполнения определенных функций, которые необходимы для нормальной работы всей системы крыши.

Если допустить ошибки при монтаже или пренебречь каким-либо из слоев, то это может привести к необходимости переделать всю конструкцию.

Также стоит рассчитывать структуру пирога и материалы для его сооружения в соответствии с погодой и климатом, присущими региону.

ВАЖНО!

Не только материалы, необходимые для внутреннего устройства крыши нуждаются в тщательном подборе в зависимости от условий погоды и климата, но и сам кровельный материал, а также некоторые параметры крыши.

Начинают оборудовать кровельный пирог с сооружения обрешетки, разновидность которой подбирается в зависимости от выбранного кровельного покрытия и бывает сплошного типа или разреженного.

Алгоритм монтажа для любых разновидностей кровель аналогичен, только отличается необходимостью оборудования теплоизоляционного слоя.

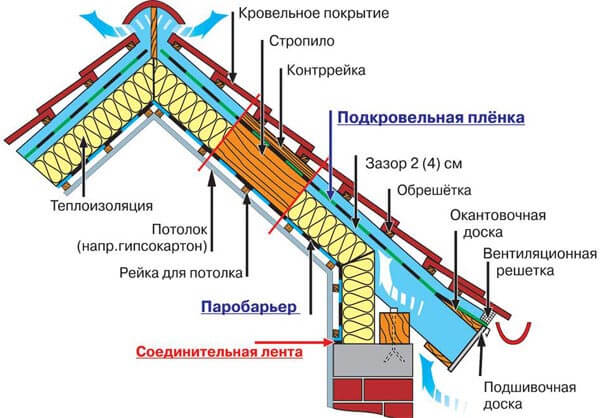

Схема кровельного пирога в разрезе

Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Высота стоек и длина затяжек предопределят высоту и ширину жилого мансардного помещения

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5—2,7 м, если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП.

Возможные размеры для двускатной мансардной крыши

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж.

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

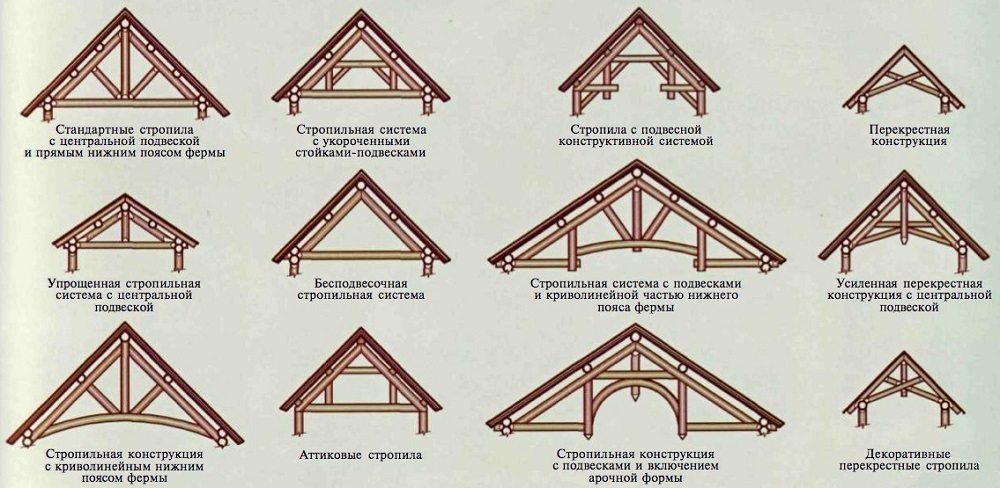

Основные элементы стропильной системы мансардной крыши

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

• Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
• Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — конек, а стропила, образующие стены мансарды, называют боковыми.
• Коньковая доска или брус — обязательный элемент для двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
• Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
• Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
• Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
• Балки чердачного перекрытия применяются во всех вариантах мансарды —  ими связывают стойки, и они же являются каркасом для устройства потолка.
• Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно, нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши  с помощью специального ПО

Особенности устройства перекрытия

Такая горизонтальная конструкция, как перекрытие, удерживает на себе все слои материала кровельного пирога. В большинстве случаев роль несущего перекрытия выполняет ж\б плита, стальной прокат. Древесные материалы применяют для этой цели реже.

При наличии дефектов на железобетонном основании, их устраняют путем выполнения цементно-песчаной стяжки. Толщина ее зависит от материала, по которому ее укладывают. Для бетона достаточно 1-1,5 см, для жестких плит утеплителя — 1,5-2,5 см, для теплоизоляции из нежесткого материала — 2,2-3 см.

Если уклон крыши не превышает 15%, стяжку, прежде всего, устраивают в районе разжелобков, а затем на скатах. При большем уклоне порядок обратный: в первую очередь ровняют скаты, а после обустраивают разжелобки и ендовы.

Если на плоской крыше смонтированы дымоходы, вентиляционные шахты, парапеты, эти выступающие элементы необходимо оштукатурить на высоту минимум 25 см. Рулонный ковер монтируют к рейкам, прикрученным к верхнему краю оштукатуренной поверхности. Чтобы улучшить адгезию между перекрытием и ковром, сухую стяжку покрывают мастикой для кровли.

Возведение стропильной системы

Её конструкцию составляют:

1. Стропильные ноги, опоры. Они выполняют функции ребер жесткости.
2. Мауэрлат.
3. Коньковый брус.
4. Обрешетка – на неё крепятся утеплитель и кровля.
5. Подкосы.
6. Кровельная прослойка с гидро и теплоизоляцией. Укладывается сверху.
7. Основное кровельное покрытие.

Порядок работ:

1. Прежде всего, следует сделать армированный железобетонный каркас, который будет проходить поверху стен дома. Он нужен для того, чтобы укрепить каменную кладку. Ещё он поможет выровнять горизонтальную отметку стен здания. Помимо этого, нужно рассчитать его нагрузку на крышу дома.
2. В арматурный каркас необходимо вставить оцинкованные шпильки. С помощью них к основанию армированного пояса будет прикрепляться мауэрлат. Он нужен в качестве основания стропильной системы. Обычно он делается из бруса сечением 150 на 150 миллиметров или 200 на 200 миллиметров. Важно, чтобы длина шпилек была подобрана с учетом выступа из мауэрлата на пару сантиметров. Поперечное сечение используемых планок рассчитывается в зависимости:

• От того, сколько весит кровельная прослойка.
• От максимальной нагрузки, которую стропильная система может выдержать.

От данных показателей зависит и мощность мауэрлата. Это все нужно отразить на чертеже. Далее следует уложить гидроизоляцию. Для этого можно использовать рубероид, размещенный в два слоя. Мауэрлат нужно будет крепить при помощи шпилек. Чтобы избежать коррозии, для них рекомендуется брать оцинкованные гайки. Для точного выравнивания конструкции потребуется строительный уровень.

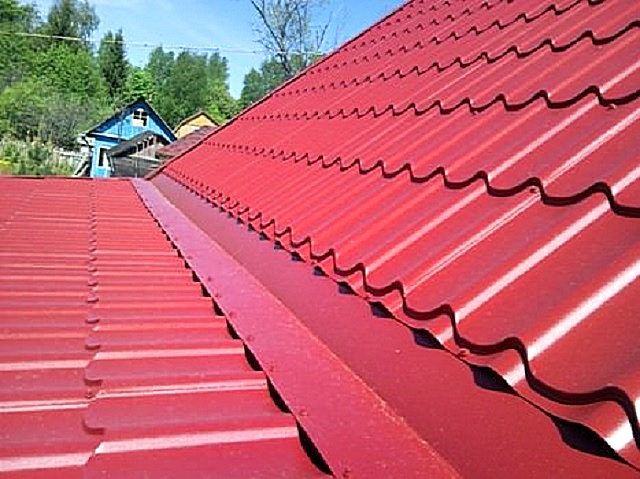

Некоторые тонкости монтажа металлочерепицы

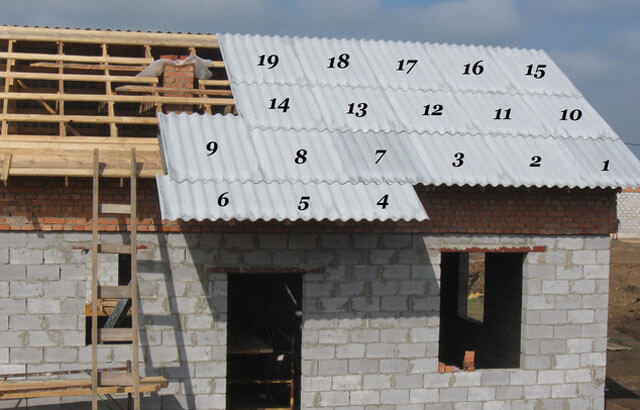

Работу по установке листов должны производить минимум два человека с соблюдением следующих рекомендаций:

1. Капиллярные пазы должны быть полностью перекрыты следующими в ряду листами;
2. Все листы должны быть тщательно подровнены параллельно карнизу.

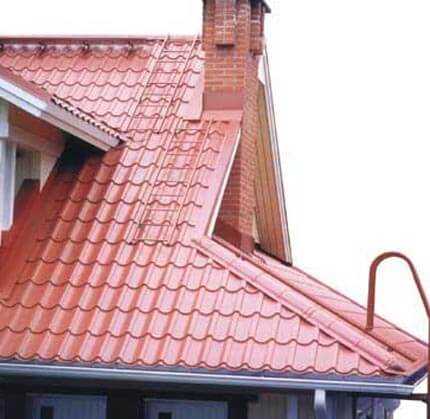

Кроем крышу: как обойти дымоход

Схема обхода трубы металлочерепицей

Устройство металлочерепичной крыши должно быть таким, чтобы в районе примыкания материала к трубе дымохода в подкровельное пространство не просачивалась вода. Для решения этой задачи используются специальные фартуки. Инструкция по их монтажу такая:

1. Перед укладкой металлочерепицы вокруг трубы набивается сплошная обрешётка. На неё наклеивается гидроизоляционный материал с нахлёстом на стенки трубы в 15–20 см. В самом дымоходе делается штроба по всему периметру.
2. После укладки металлочерепицы монтируется сначала нижний фартук, а затем верхний. Согнутые края их вертикальных частей заводятся в штробу.

Тонкости установки карнизных планок

Карнизные и торцевые планки должны быть закреплены к древесине каркаса с шагом примерно в 30 см. Если это условие не соблюсти, они в последующем могут отойти, и придётся выполнять никому не нужный ремонт. Встык их монтировать крайне не рекомендуется. Каждая последующая планка должна находить на предыдущую минимум на 1 см. Крепление этих элементов производится оцинкованными гвоздями или саморезами в шахматном порядке.

Монтаж ендов: особенности

Нижнюю ендову следует закреплять саморезами в каждую обрешётину. Нахлёст её на скаты должен составлять минимум 25 см. В этом случае не придётся делать ремонт кровли из-за подгнившего каркаса. Верхнюю ендову монтируют таким образом, чтобы не повредить нижнюю. Крепят её к металлочерепице либо на специальные уголки, либо на саморезы в верх волны (в каждую).

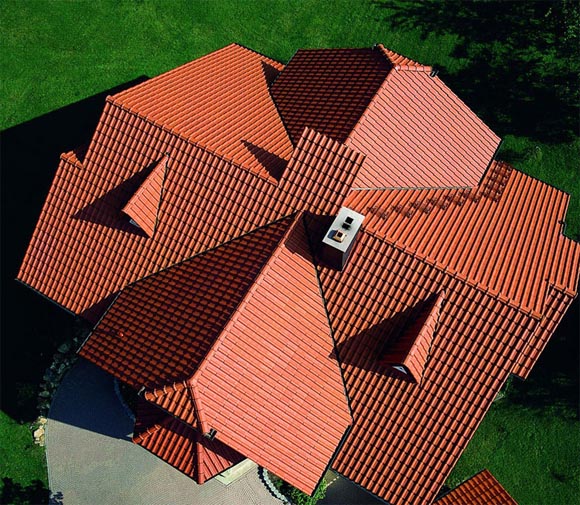

Крепление листов на изломах кровли

Устройство изломов крыши

Как уже упоминалось, на мансардных ломаных крышах металлочерепицу на изломе кладут со свесом. Перед монтажом при этом на рёбра скатов такой стропильной системы обычно для надёжности монтируют (с шагом 30 см) планку-капельник.

Иногда в конфигурации крыши присутствует и другой вид излома — с отрицательным углом. Закрывают его примерно так же, как и ендовы. Ковёр в данном случае укладывается такой ширины, чтобы на верхнюю часть ската он заходил минимум на 35 см, а на нижнюю — 15 см. Обрешётка под него должна быть также сплошной.

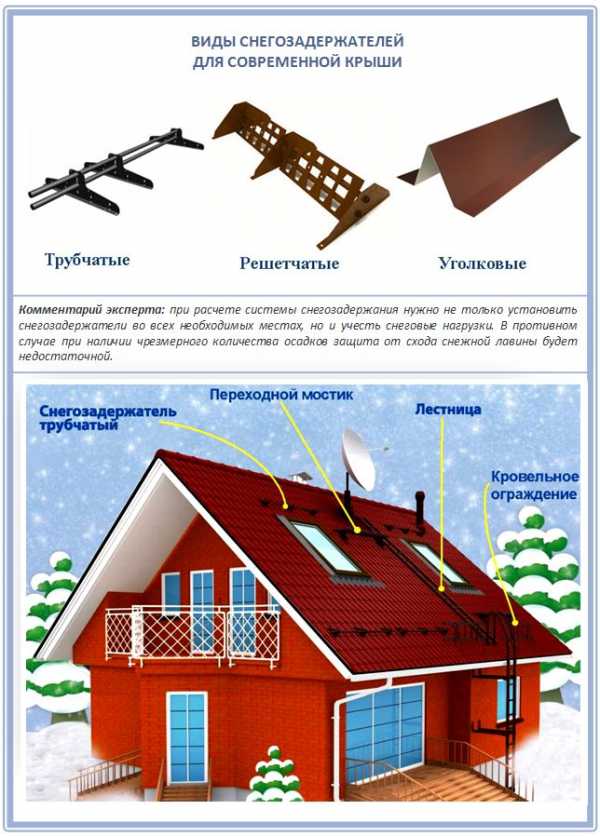

Монтаж снегозадержателей

Этот доборный элемент монтируют на пологих кровлях во избежание схода снежных «лавин». Инструкция по монтажу снегозадержателей включает в себя следующие этапы:

1. Крепление производится длинными саморезами в обрешётины;
2. В металлочерепице нужно сделать отверстия и проложить их резиновыми уплотнителями;
3. Кронштейны правильно прикручивать на расстоянии не менее 35 см от карниза.

Монтаж молниезащиты

Схема молниезащиты крыши из металлочерепицы

Эта система должна быть собрана обязательно. Если молния будет притянута металлом покрытия, придётся выполнять дорогостоящий ремонт кровли. И конечно же, природный электрический разряд — явление для проживающих в доме очень опасное. Молниезащита собирается из следующих элементов:

1. Молниеприёмника, представляющего собой стержень длиной от 5 м;
2. Токоотвода (проволока с круглым сечением);
3. Заземлителя из металлической планки толщиной не менее 150 мм.

Молниеприемник закрепляют на коньке кровли. Вокруг дымохода обматывается проволока и соединяется с серединой стержня. Заземлитель вкапывается в землю на глубину минимум 80 см и соединяется его с молниеприемником посредством токоотвода.

Заключение

Теперь вы знаете, как сделать монтаж кровли своими руками видео данного процесса прилагается. Эта задача, хоть и не простая, но выполнимая. Обязательно следует знать правила крепления, внимательно производить расчеты и учитывать местность, в которой вы проживаете. Можно приобрести оптимальное количество материалов, не переплачивая. Для каждого архитектурного стиля кровли есть свое правило крепления — читайте статью, смотрите видео — и у вас всё получится!

Нет статей по теме.

Как сделать подкровельную вентиляцию естественного типа

При естественной подкровельной вентиляции воздух циркулирует под кровлей благодаря перепадам температур. Для вентиляции подкровельного пространства естественным путем нужно выполнить следующие действия:

• между нижним слоем гидроизоляции и верхним слоем кровли проектируется небольшое свободное пространство;
• смонтировать равномерный каркас кровли из контробрешетки и обрешетки между этими двумя поверхностями;
• обеспечить полную свободу прохождения воздушных масс под кровлей: вентиляционный зазор для этого должен быть непрерывным;
• сделать верхние и нижние вентиляционные отдушины в контуре: первые делаются в карнизном свесе, вторые – в районе верхнего ската.

Естественная вентиляция работает следующим образом: воздух под кровлей нагревается под воздействием солнечных лучей и поднимается к отдушинам в районе конька, через которые выходит наружу. Воздух в зазоре становится разреженным, и в него через карнизные отдушины проникают более холодные потоки. Благодаря этому образуется постоянное движение охлажденных воздушных масс, что препятствует образованию конденсата.

Стоит помнить, что зимой отдушины в коньке крыши может закупорить выпавший снег, из-за чего естественная вентиляция перестанет работать.

Для того, чтобы этого не произошло, в подкровельном пространстве можно устанавливать трубы, высота которых обязательно должна быть больше, чем высота предполагаемого снежного покрова.

Вентиляция вальмовой крыши

Вальмовая крыша отличается от обычной двускатной отсутствием фронтонов, вместо которых имеются два торцевых ската треугольной формы. Линия пересечения торцевого и продольного скатов называется хребтом. Устройство кровельной вентиляции осуществляется по тем же принципам, что и для двускатной крыши, при этом учитывают следующее:

1. Необходимо обеспечить движение воздуха вдоль хребта до выпускных отверстий, имеющихся в коньке.
2. Если кровельное покрытие предусматривает монтаж сплошной обрешётки (настил из фанеры или доски), контробрешётку в районе хребта прерывают. Через разрыв воздух из подкровельного зазора торцевого ската будет поступать к коньку. Такое решение приводит к увеличению пролёта между накосными стропилами. Для его компенсации между хребтовым бруском и контробрешёткой устанавливают дополнительные рейки.
3. Можно применить и такой приём: разрыв создаётся в обрешётке, которая играет роль хребтового бруска. Воздушный поток при этом сможет двигаться сквозь хребет в вентиляционный зазор соседнего ската и оттуда к коньку или в аэратор.
4. Чтобы обеспечить движение воздуха вдоль хребта, в накосной стропильной ноге делается вырез длиной порядка 20 см и глубиной, равной толщине обрешётки. Прочность при этом остаётся достаточной, поскольку такие стропила являются сдвоенными, то есть площадь сечения у них по сравнению с обычными стропилами в два раза больше.
5. Как вариант, можно закрепить на накосных стропилах параллельно хребту дополнительную контробрешётку, обеспечив при этом достаточный зазор. Нужно завернуть на этот брусок гидроизоляционную плёнку так, чтобы не было перехлёста через хребет, и затем закрепить её. Этим приёмом обеспечивается движение воздуха в нижнем вентиляционном зазоре.
6. Для обеспечения движения воздуха в нижнем вентиляционном зазоре торцевых скатов вальмовой крыши в местах нахлёста полос гидроизоляционной плёнки устанавливаются пластиковые решётки с бортиками. Через них воздух будет поступать в верхний зазор и далее в выпускные отверстия, а вода, появившаяся на плёнке, эти решётки будет обтекать из-за имеющихся у них бортиков.

   Основная задача вентиляции вальмовой кровли заключается в обеспечении циркуляции воздуха вдоль конькового прогона, для чего обычно делают разрыв в обрешётке или контробрешётке

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Опора скользящая для стропил (закрытое скользящее крепление)

Как сделать крышу своими руками: пошаговая инструкция

Мауэрлат делается из бруса сечением 100х100 мм или 150х150 мм. К дереву брус крепят гвоздями, болтами или скобами.

Устанавливаем коньковый брус на фронтоны. Если в конструкции капитальные фронтоны не планируются, стропила нужно соединить между собой на земле и монтировать на крышу уже в виде готовых стропильных углов.

Верхнюю часть стропил скрепляют коньком. Его подбивают снизу.

По внутренней части стропил натягиваем пароизоляционную мембрану.

На свесах крыши монтируют водосток:

1. монтажные кронштейны водостоков крепят шурупами к лобовой доске;
2. желоб соединяют с воронкой защелками или клеем;
3. желоб подвешивают к крыше на кронштейнах;
4. соединить трубу водостока с воронкой можно с помощью колена;
5. чтобы труба прилегала к стене, между коленами вставляют отрезок трубы;
6. к стене трубы крепят с помощью хомутов;
7. на конце водосточной трубы монтируют слив.

Настилаем кровлю, уплотняем все зазоры и щели.

• Если дом деревянный, верхний брус становится опорным для конструкции. Если стены бетонные или кирпичные, необходимо подготовить место под мауэрлат.
• Гидроизоляция обязательна, чтобы предотвратить возникновение конденсата и гниение дерева.
• Сначала на глубину двух кирпичей нужно вогнать шпильку с резьбой либо анкерный болт, к которым будет крепиться брус мауэрлата.
• Потом на нем и стропильной ноге сделать совпадающие «замки». Они нужны, чтобы стропила не соскальзывали. Поскольку главная задача брусьев – равномерное распределение нагрузок на опорные стены, концы соединяются внахлест.
• Установка стропил. Выбирать для этого надо доски или брусья с толщиной не менее 60 мм и влажностью до 20%. Из них состоит стропильная система с шагом от 60 см до 1 м. Каждое стропило упирается в соответствующий замок на мауэрлате.

Первое, что видит, приближаясь к постройте, человек – это крыша. Данная часть дома играет основную роль в общем дизайне интерьера и предназначена для защиты всего строения и его жильцов от негативных погодных факторов (ветер, осадки), от суточного и сезонного перепада температур, от теплового и космического излучений, от вредных веществ и шума, оседающих на поверхности крыши из атмосферы (выбросы с предприятий, выхлопные газы).

Правильно сконструированная крыша пожароустойчива, не боится конденсата и эффективно противостоит любым нагрузкам. Для этого очень важно подобрать кровельный материал и форму крыши.

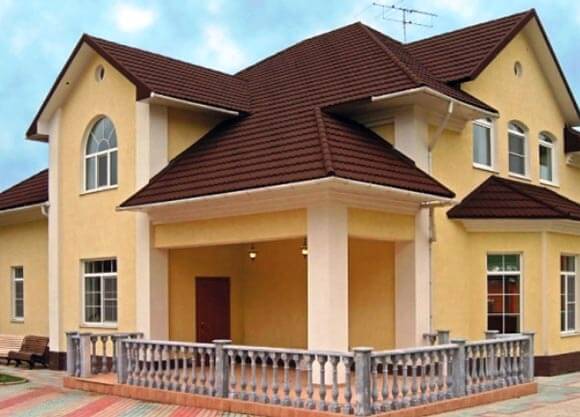

Самыми успешными считаются полувальмовые и вальмовые крыши с четырьмя скатами. А к материалам кровли относят мягкую черепицу, шифер, еврошифер или ондулин. Перед началом процесса монтажа крыши следует установить обрешетку под профнастил, осуществляя по инструкции все действия, включая и крепление стропил к мауэрлату и установку дымохода для вывода продуктов сгорания.

Оптимальная крыша прекрасно вентилируется, она хорошо защищена от шума, высоких температур и воды, долговечна, устойчива к механическим повреждениям, имеет привлекательный внешний вид.

Установка подконькового бруса

Для горизонтальной опоры, вертикальных стоек и верхнего конькового прогона можно использовать брус 50×150 мм. Нижний элемент надо закрепить анкерами, между бетонной плитой перекрытия и деревом положить гидроизоляцию. Все крепления делаются гвоздями, вбивать их следует наискосок. Если есть желание, то можно пользоваться металлическими уголками. Для расчета размеров подконькового бруса нужно от длины дома отнять его ширину, полученное значение – длина элемента. Расчет нужен для того, чтобы все четыре свеса были одинаковыми.
