Инструкция по раскладке плит перекрытия … Перекрытия между этажами в частном доме … Шумоизоляция межэтажного перекрытия по … Перекрытия между этажами в частном доме … Вернуться к списку новостей Поделится с друзьями Подписаться на новости
Технология монтажа плит перекрытия
Для монтажа плит перекрытия понадобится следующий инструмент:
-
электросварочный аппарат;
-
плиты перекрытия.
-
арматура;
-
раствор бетона;
-
емкость для замешивания раствора;
-
отбойные молотки;
-
ломы;
-
ножовки;
-
кельмы;
-
уровень;
-
лом;
-
четырехветвевой строп;
-
растворная лопата;
Необходимые пояснения к расчетам
- Высота и ширина определяют площадь сечения и механическую прочность балки.
- Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
- Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
- 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
- 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
- 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
- Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
- Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
- Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности
Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.
Перекрытия по деревянным балкам … Перекрытие из деревянных балок: видео … Деревянные перекрытия в доме из … Деревянные балки перекрытия – виды … (Пока оценок нет)
Основные тезисы о межэтажных перекрытиях
Межэтажное перекрытие представляет собой несущую конструкцию, которую устраивают в доме между двумя помещениями, которые находятся вертикально. Таким образом, для верхнего помещения перекрытие служит полом, а для нижнего, соответственно, потолком. Это междуэтажное перекрытие может быть выполнено из различных материалов. Оно может быть деревянным, железобетонным, металлическим. Естественно, каждое из них должно отвечать различным инженерным требованиям, обладать запасом прочности и выдерживать нагрузку, как постоянную, так и временную. Устройство у каждого вида различное, так же как трудозатраты и стоимость.
Что такое перекрытие в строительстве
Являясь неотъемлемой частью строения, перекрытие – это прочная основа, которая выполняет определенные функции:
- разделяет внутреннее пространство здания на отдельные зоны;
- обеспечивает поперечную жесткость коробки дома;
- воспринимает нагрузки от внутренних предметов интерьера;
- повышает прочностные характеристики строения;
- снижает тепловые потери, поддерживая комфортную температуру;
- преграждает доступ в помещение посторонних шумов и влаги;
- локализует очаги воспламенения в пожароопасной ситуации.
Защитные конструкции сооружаются в различных частях здания, отличаются нагрузочной способностью и назначением.
Выбор материалов, расчет конструкции

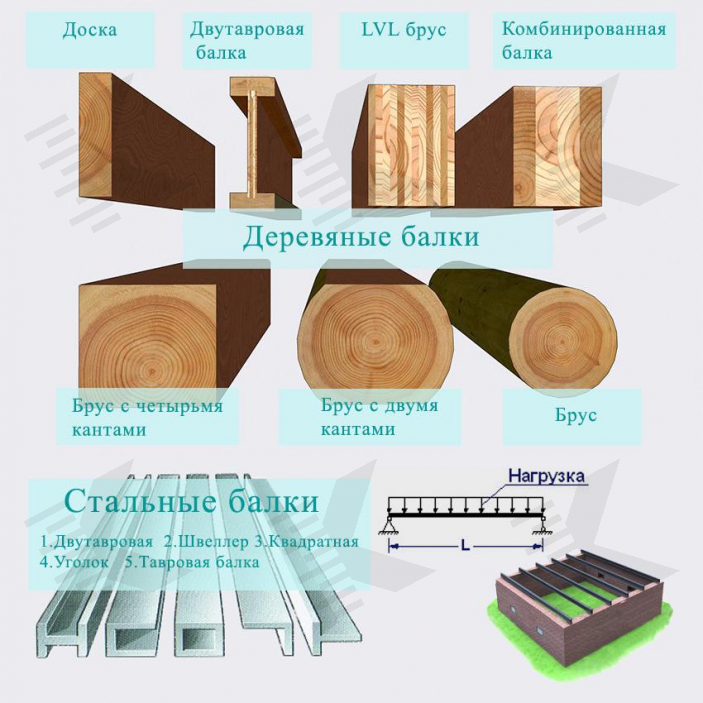

Типы балок для перекрытий
Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:
- доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;

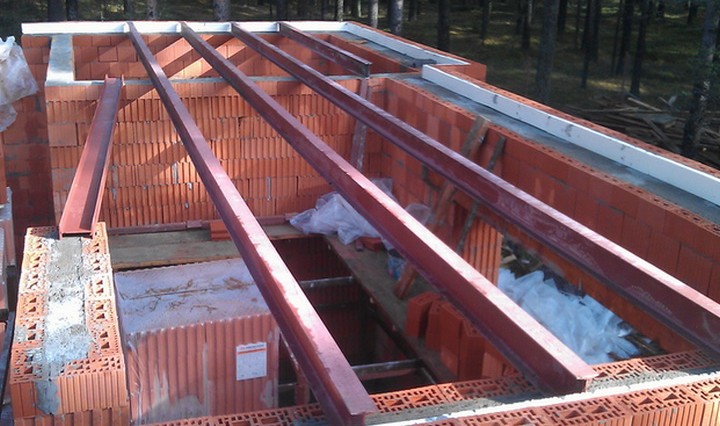

- двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
- LVL-брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
- комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
- четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
- двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
- оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.
При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.
Горизонтальные несущие конструкции бывают нескольких видов:
- межэтажное перекрытие по деревянным балкам;
- чердачное перекрытие;
- подвальное перекрытие.
После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:
- потенциальная нагрузка (ПН) на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов;
- длина пролета (ДП);
- шаг – расстояние между соседними балками (50 см, либо 1 м).
Подходящее сечение бруса можно рассчитать по приведенным ниже таблицам. Для этого достаточно выбрать длину пролета, предполагаемую нагрузку и размер шага.
ПН
ДП |
150 | 250 | 350 | 450 |
2 м | 50×100 | 50×100 | 50×100 | 50×120
100×100 |
2.5 м | 50×100 | 50×120
100×100 |
50×130 100×120 |
100×100 |
3 м | 50×120 | 50×140 | 50×160 | 100×120 |
3.5 м | 50×140
100×100 |
50×160
100×130 |
50×180
100×150 |
100×160 |
4 м | 50×160
100×130 |
50×180
100×150 |
100×160
120×150 |
100×180
150×160 |
4.5 м | 50×180
100×140 |
100×160
130×150 |
100×180
150×160 |
100×200
150×180 |
5 м | 100×160 | 100×190
150×170 |
100×210
150×190 |
100×190
150×170 |
5.5 м | 100×180 | 100×190
150×160 |
100×200
150×180 |
100×220
150×200 |
6 м | 100×200 | 100×200
150×180 |
100×250
150×220 |
100×220
150×200 |
Табл. 1 — Сечение балок при шаге в 0.5 метра
Табл. 2 — Сечение балок при шаге в 1 метр.
Расчет количества балок для перекрытия производится по следующей формуле:
КБ = ДП/Ш, где:
- КБ – количество балок установленного сечения;
- ДП – длина пролета;
- Ш – шаг.
Общее число балок зависит от количества пролетов.
Применение бетонных конструкций
Схема железобетонного монолитного перекрытия.
Далее рассматривается устройство межэтажного перекрытия из бетона. Они состоят из передающей стенам (опорам) нагрузку несущей части и так называемого ограждения (в его состав входят потолки и полы). Железобетонные монтируются по деревянным, стальным, керамическим или армосиликатным балкам. Монтаж любого вида бетонных перекрытий производят с помощью автокранов: на уложенные опоры или стены краном укладывают плиту и вручную производят ее крепеж к стенам (опорам). Если нужно, укладывают вручную тепло- и гидроизоляцию.
Они разделяются на виды: сборные и монолитные. Железобетонные проверяются согласно ГОСТ по жесткости, прочности, долговечности, звуконепроницаемости, теплоизоляции.

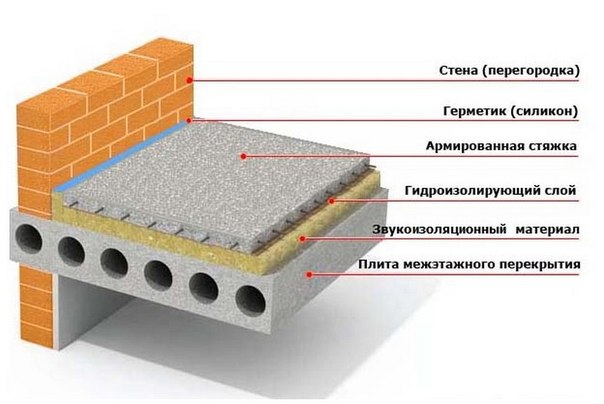

В домах с кирпичными стенами используют перекрытия из бетонных плит с круглыми пустотами. Их изготовляют длиной от 4790 до 6950 мм, шириной от 1040 до 2420 мм, при высоте 220 мм. Могут быть применены плоские плиты с длиной 2680-4190 мм, шириной 1190-1450 мм, высотой 120 и 160 мм при градации 300 мм. Они укладываются на раствор толщиной 10-12 мм с присоединением к опорам с интервалом не менее 115 мм.
Со стенами они скрепляются анкерами диаметром 8-10 мм через одну плиту (панель) при шаге 2400-3000 мм. Анкеры укрепляют на петли и на 250 мм заводят в кладку (от торца панели). Затем их загибают под 90о на 380 мм по горизонтали. Монтируют их с помощью кранов, а швы между ними цементируют раствором состава 1-3 по объему.
Требования к перекрытиям
Любой строящийся дом должен быть надежным, уютным и устойчивым к различным климатическим и температурным условиям. Важно понимать, что перекрытие – основная связывающая дом конструкция, к которой предъявляются следующие требования:
-
Стойкость к нагрузкам, которые бывают как временные, так и постоянные;
-
Жесткость – «прогибы» могут быть, но не больше, чем допускают нормы;
-
Звукоизоляция – внешние и внутренние шумы не должны отвлекать владельцев;
-
Теплоизоляция – речь идет о конструкциях, которые разделают помещения с разными температурами (сырой чердак и жилая комната).

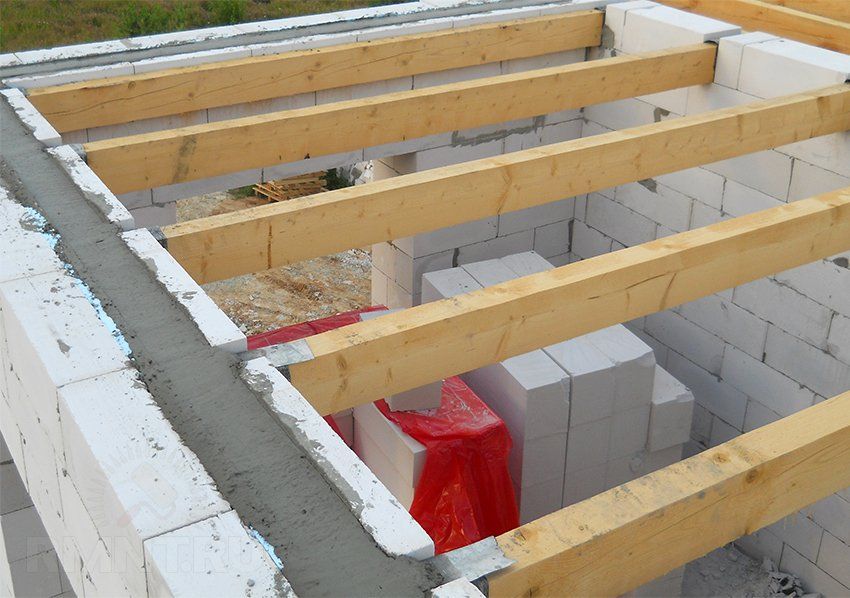

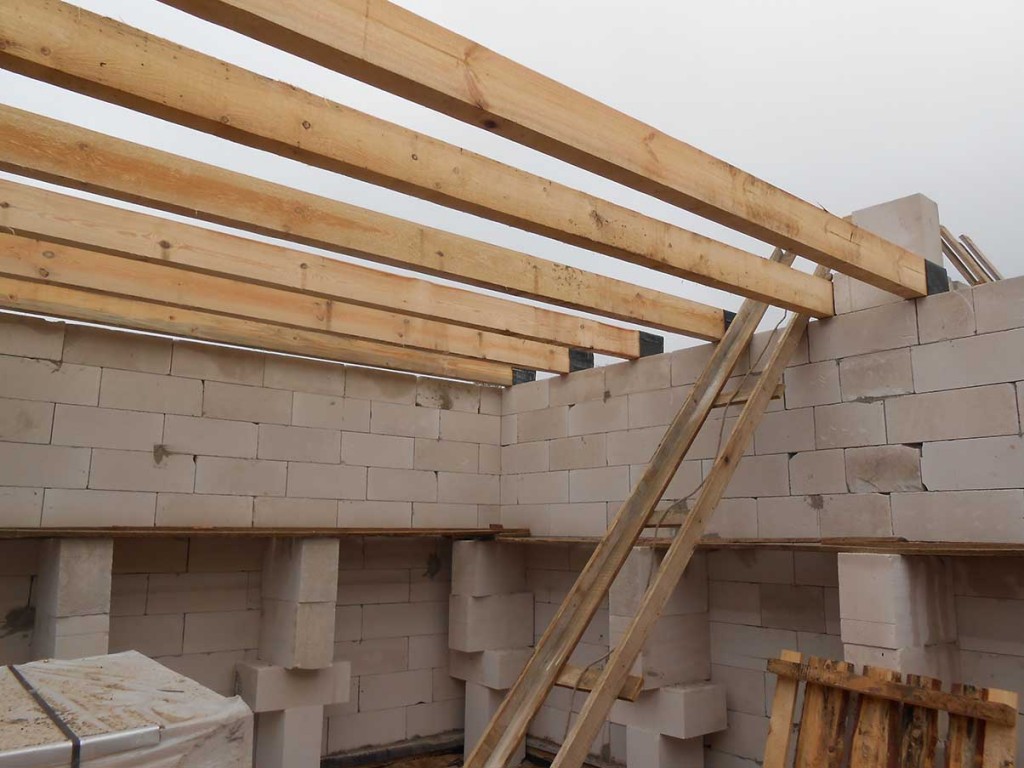

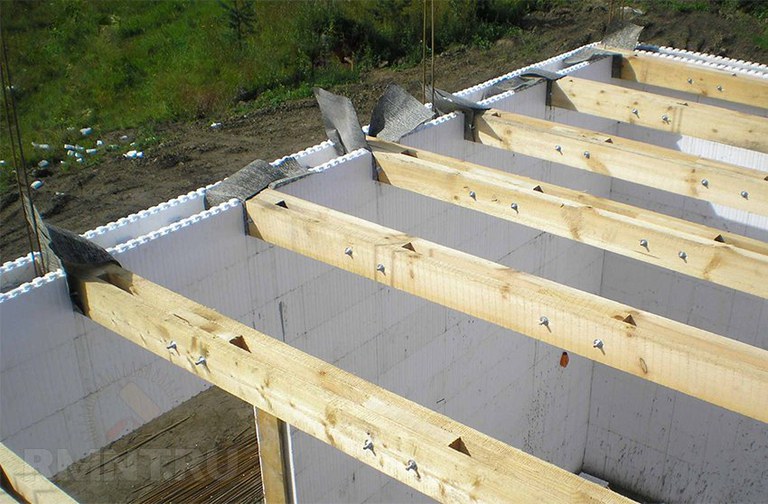

Как крепятся деревянные перекрытия
Для правильного крепления деревянных блоков, в газобетонных стенах формируются специальные открытые или закрытые гнезда. Также надо быть уверенным, что древесина сможет «дышать», для чего конец каждой балки срезается под углом в 60-75 градусов. Срез тщательно обрабатывается антисептическими средствами.
Тот конец балки, который обрабатывался антисептиком (за исключением срезанного края), впоследствии следует обмотать рубероидом или другим гидроизоляционным материалом. Кроме защиты древесины это делается еще и чтобы балка, плотно «сидела» в гнезде.
С точки зрения теплоизоляции, гнезда – самые слабые места перекрытия второго этажа в доме из газобетона. Поэтому они дополнительно утепляются, для чего подходит минеральная вата или пенополистирольные пластины.
Опубликовано:

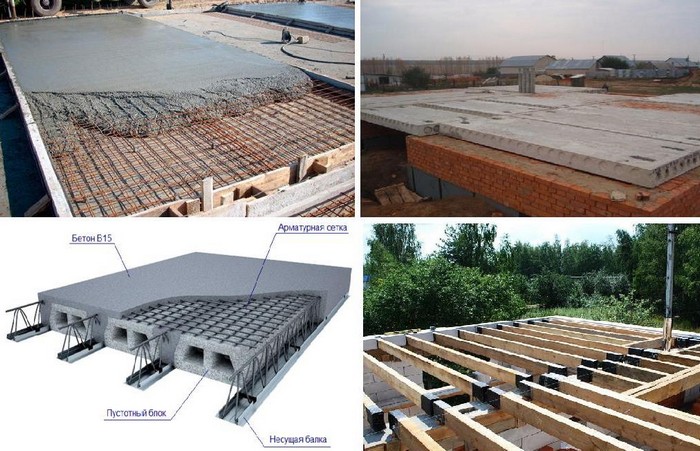

Какие бывают перекрытия
Перекрытия должны быть установлены на надежное основание.

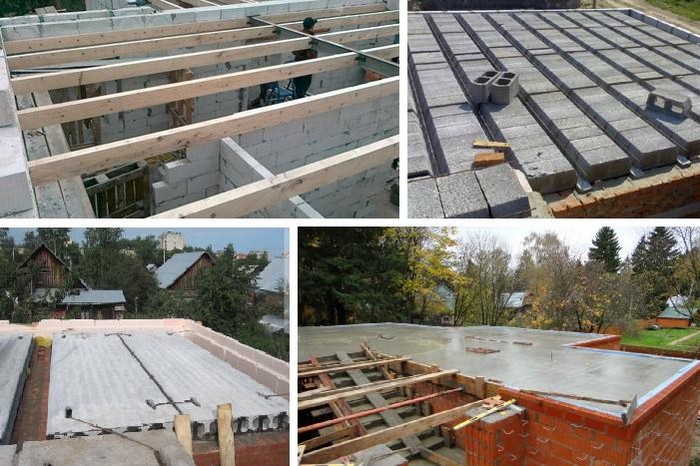

В домах перекрытия устанавливаются на колонны или стены. Основными видами конструкции перекрытия является способ с использованием балок и без них.
Безбалочным видом перекрытий является способ с применением железобетонных плит. Технология их сборки бывает сборной, монолитной и сборно-монолитной. Изготовление сборных конструкций из плит производится на заводе.

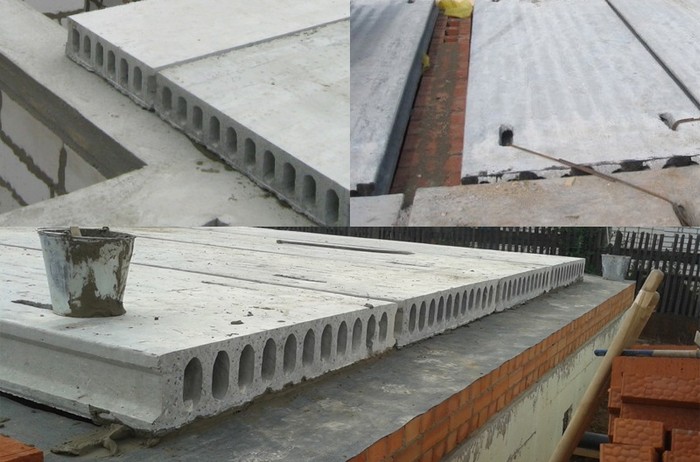

В сборном способе чаще всего используются пустотелые плиты. Сборка монолитных производится прямо на месте, для этого собирается конструкция, которая заливается раствором бетона. После застывания конструкция разбирается. Изготовление осуществляется с использованием того и другого способа вместе – в местах, где имеется прямоугольная конфигурация используется сборный метод с использованием плит, а нестандартные пролеты перекрывают при помощи монолитного железобетона.
В балочном способе перекрытий несущей конструкцией являются балки из дерева или металла, на которые выкладывается настил. Осуществляя ремонт или строительство частного дома, принято использовать два типа такого перекрытия. К первому типу относятся часторебристые перекрытия, которые состоят их металлических балок и уложенного на него мелкоштучного настила, изготовленного из керамики и легкого бетона. Ко второму типу относят перекрытие, выполняемое с использованием деревянных балок, по которому чаще всего выполняют настил, также из дерева.

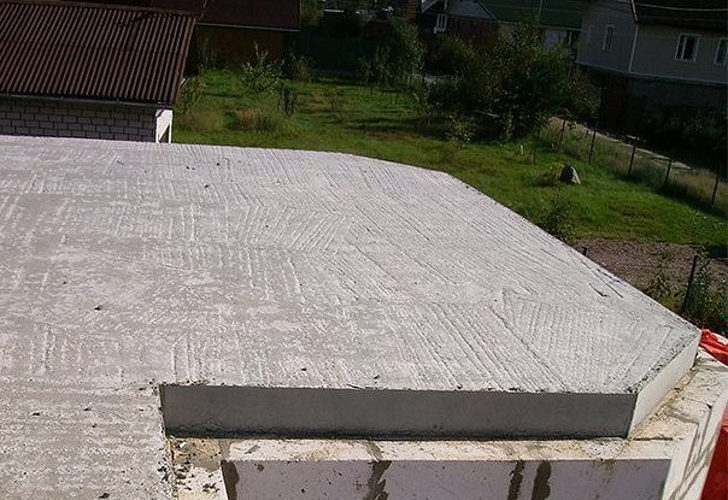

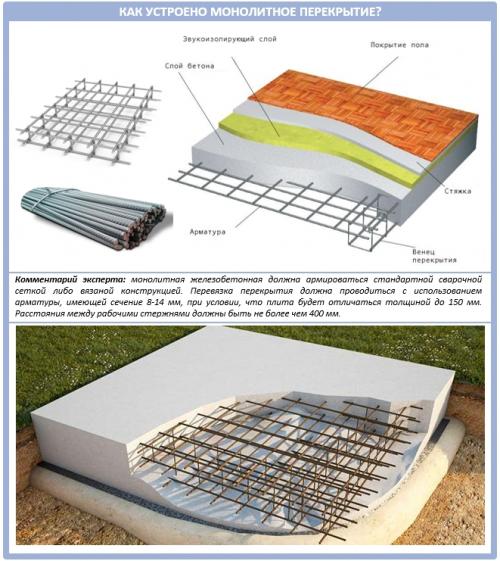

Монолитное перекрытие
Монолитное перекрытие можно выполнить заливкой бетона по профнастилу или горизонтальной опалубке (съемная и несъемная).
Монолитная конструкция, как и все остальные, имеет и достоинства, и недостатки. Монтаж не требует дополнительной техники и заделки швов, поверхность получается сразу ровной, и оно незаменимо при нестандартных формах потолка. Но это довольно трудоемкий процесс, занимающий довольно много времени и требующий наличия большой опалубки.
Необходимые материалы для данного перекрытия:
- цемент, марка которого должна быть выше 400, и чем выше марка, тем крепче бетонный монолит;
- щебень;
- песок;
- арматура из стали диаметром 20-25 мм;
- армирующая сетка;
- деревянные доски толщиной не менее 40 мм;
- деревянные доски толщиной 50-70 мм или брус 80-100 мм для поперечных опор;
- несущие опоры, необходимые под площадкой опалубки: брус толщиной 120-150 мм;
- цельные стволы деревьев под балки;
- швеллеры или металлические трубы диаметром 80-120 мм.
В первую очередь необходимо сделать опалубку, затем на верхнюю часть балок прибиваются фанерные листы, на них и будет производиться заливка бетона. После этого закрепляется каркас из арматуры, концы которого загибаются и сцепляются с каркасом. Только после этой процедуры подготовленная площадь заливается бетоном. Полностью такое перекрытие закрепится только через 1 месяц. Несмотря на занимаемое время, это наиболее теплоизолированный и звуконепроницаемый вариант, но из-за своей трудоемкости не годится для строительства многоэтажного дома.
Чердачное перекрытие при холодном чердаке
Чердачное помещение может быть тёплым или холодным.
В холодном чердаке крыша не утепляется, и отопление не предусматривается. Чтобы холодный воздух из такого чердака не проникал в помещение под чердаком, чердачное перекрытие утепляют.
Однако из жилого тёплого подчердачного помещения в большей или меньшей степени тёплый воздух всё равно диффузирует (приникает) в чердак, неся с собой водяной пар. Пар поднимается выше и, сталкиваясь с холодной внутренней поверхностью крыши, превращается в конденсат. Иногда капли конденсируемой влаги настолько обильны, что, собираясь в ручейки, текут по стенам. Появляется сырость, плесень, грибок и прочие явления, ухудшающие не только влажностный и санитарный режим дома, но и разрушающие конструкции стен и крыши. Ясно, что это недопустимо.
Меры борьбы с появлением конденсата различны. Для начала нужно уменьшить, а по возможности отсечь поступление пара в объём чердака. Это делается с помощью пароизоляционных материалов, укладываемых со стороны подчердачного тёплого помещения, т. е. под утеплителем. Чердак, не используемый как жилое помещение, не требует полной звукоизоляции и высококачественной отделки пола, поэтому некоторые элементы чердачного перекрытия могут быть в него не заложены. Как решает этот вопрос одна из крупных проектных московских фирм показано на рисунке.
При желании сделать чердачное перекрытие таким же, как и междуэтажное, нужно настелить под утеплителем не любой рулонный материал (вспомним, что в обычном междуэтажном перекрытии он играл роль барьера от осыпи звукоизолирующего материала), а именно пароизоляционный.
Если пар всё-таки проникает через неплотности конструкции или иные пути, что чаще всего и происходит, то принимаются конструктивные меры: например, устраиваются продухи для проветривания крыши, о чём будет рассказано в разделе «Крыши».
При тёплом чердаке в конструкцию крыши закладывается утеплитель (подробнее об этом говорится в разделе «Крыши»), а чердачное перекрытие не утепляют.

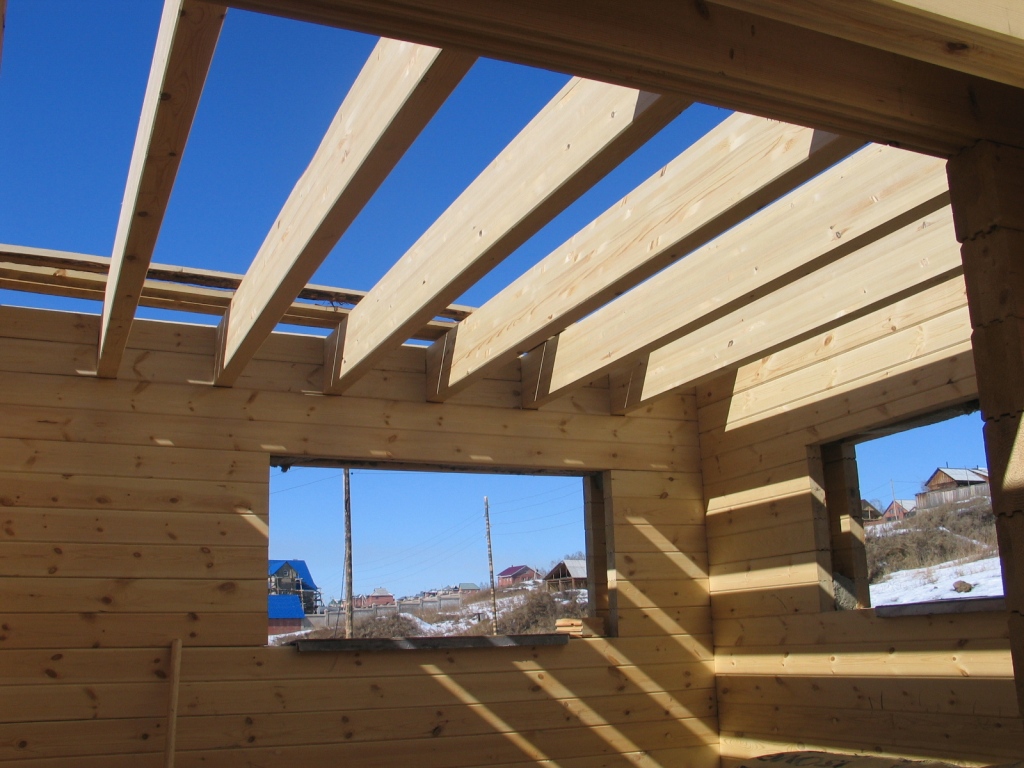

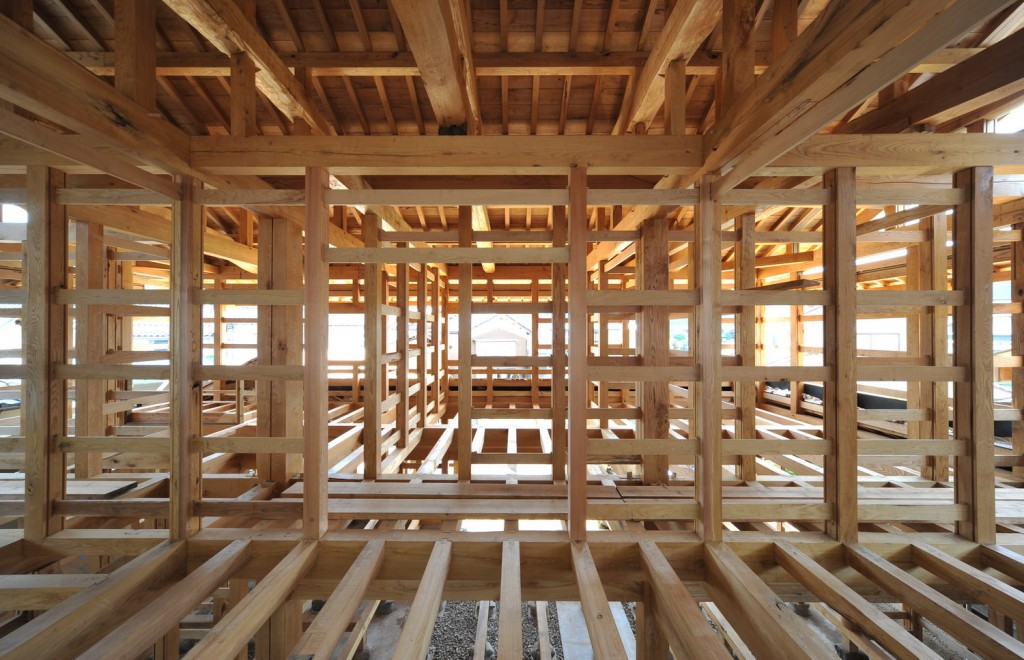

Виды перекрытий из дерева
Деревянные перекрытия между этажами используются в небольших строениях.
Кому-то нравится дом с мансардой, кому-то обязательно наличие подвала. Поэтому обойтись без деревянных перекрытий не получится. Они служат именно для того, чтобы выполнить разделение жилых комнат от подсобных помещений. В зависимости от назначения того или иного перекрытия и осуществляется их классификация:
- Перекрытия цокольные и подвальные. В их задачу входит отделение жилого этажа от подвального помещения. Теплоизоляционные свойства в этом случае должны быть на высоком уровне.
- Перекрытия чердачные. Их назначение – отделить жилой этаж от чердачного помещения. К обязательным требованиям такого рода перекрытий относится устройство пароизоляции и теплоизоляции.
- Перекрытия между этажами. Они необходимы, если планируется возведение коттеджа. Главным требованием к такого рода перекрытия является высокая степень звукоизоляции.

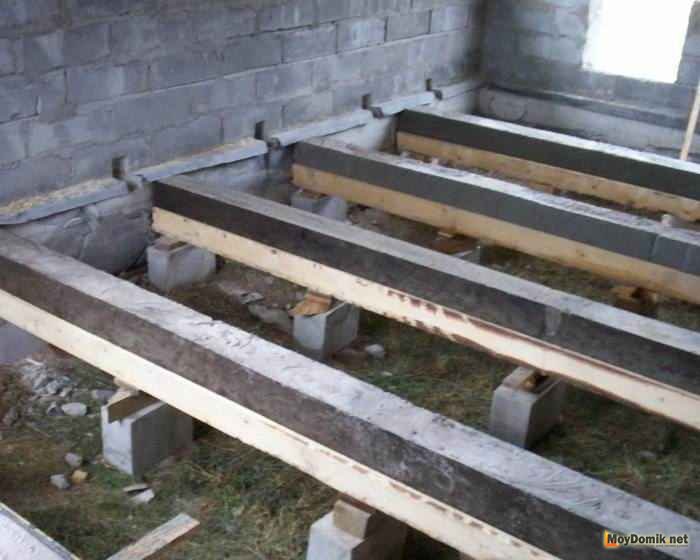

Если говорить о цокольном перекрытии, то при его устройстве перед балками стоят следующие задачи:
- В функцию торцевин (крайних конструкций) входит обеспечение крепежа частей потолка (подвала).
- К задаче промежуточных систем (внутренних) можно отнести упор торцом в нижнюю обвязку.
- Что касается пристенных элементов, то они образуют стык с нижней обвязкой и их монтаж осуществляется к внутренним стенам.

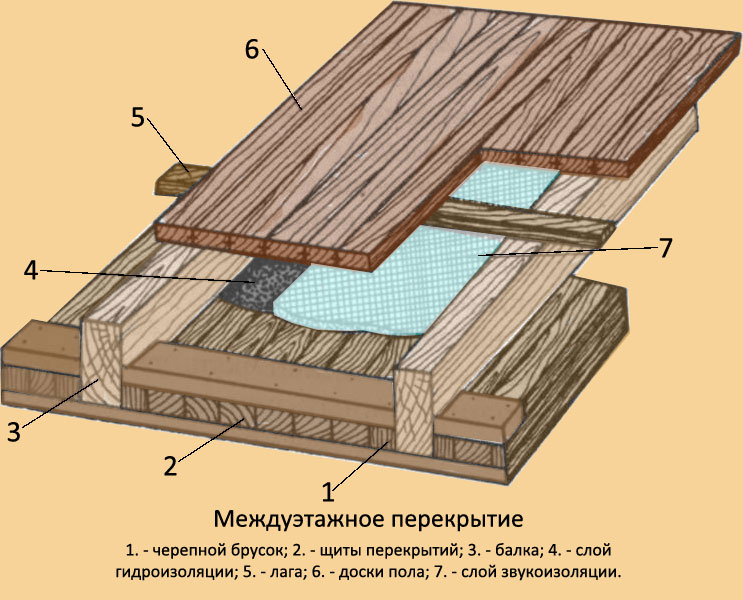

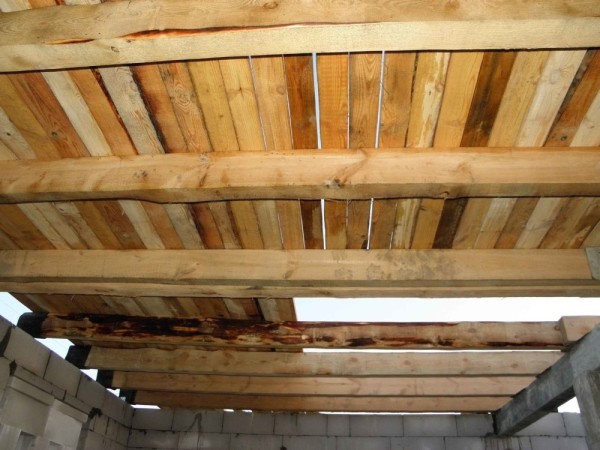

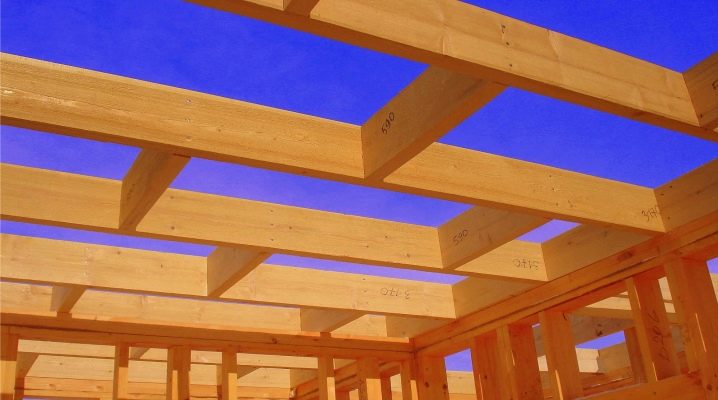

Перекрытия по деревянным балкам
При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.
Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.
Немаловажным является и стоимость деревянного межэтажного перекрытия. Она в несколько раз дешевле железобетонного. Цена дерева значительно ниже, при этом нет необходимости в использовании подъёмных кранов, а балки перекрытия можно уложить самостоятельно.
Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»
В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.
Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.
Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.
Расчет балок перекрытия
Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.
В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м2.
Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.
Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т.к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м

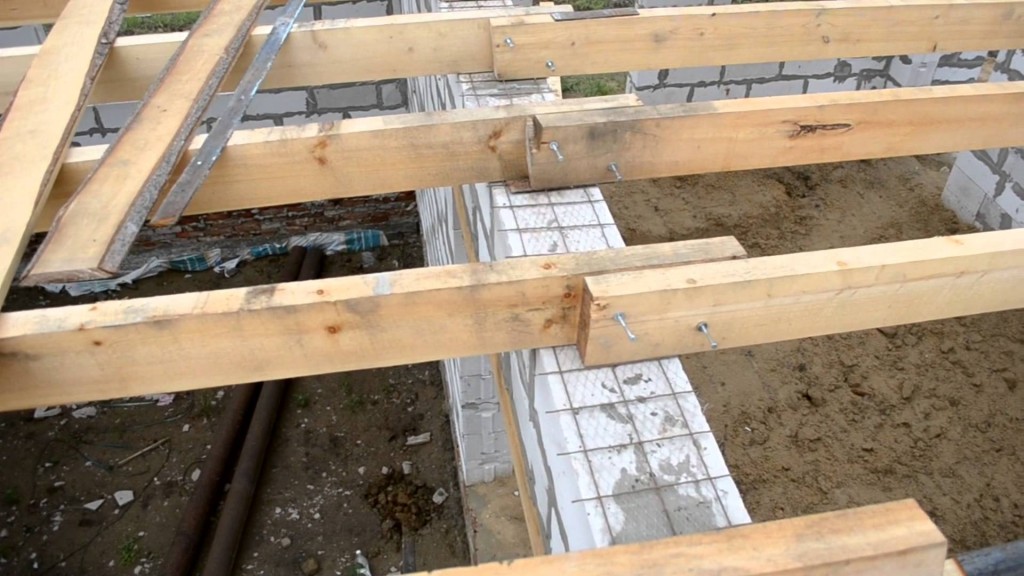

Крепление балок перекрытия к стене
В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.
В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.
Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.
Прежде чем положить балку, ее необходимо подрезать с торца под углом 600, обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.
После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.
На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.
При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.
Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.

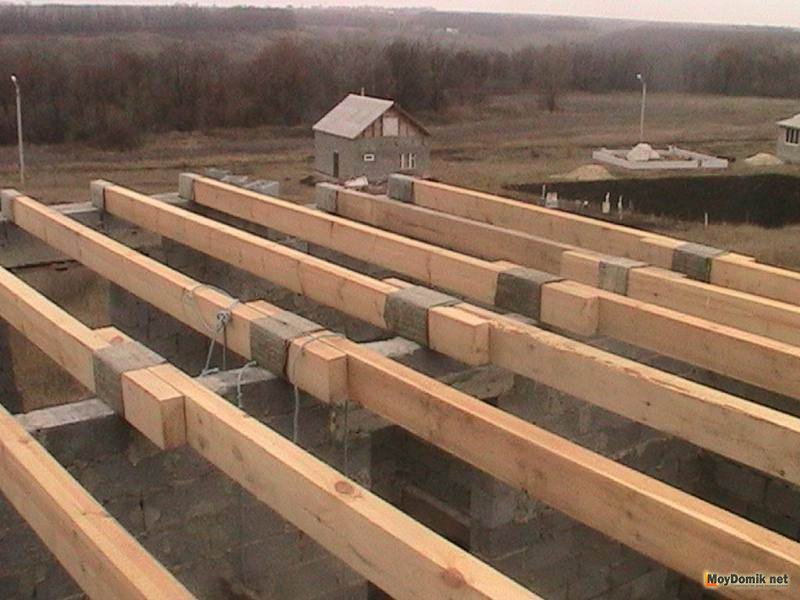

Укладывать деревянные балки начинают с самых крайних. Сначала их выравнивают по уровню, а за тем по ним кладут остальные. Для выравнивания остальных балок по высоте, под их концы подкладывают обрезки досок.

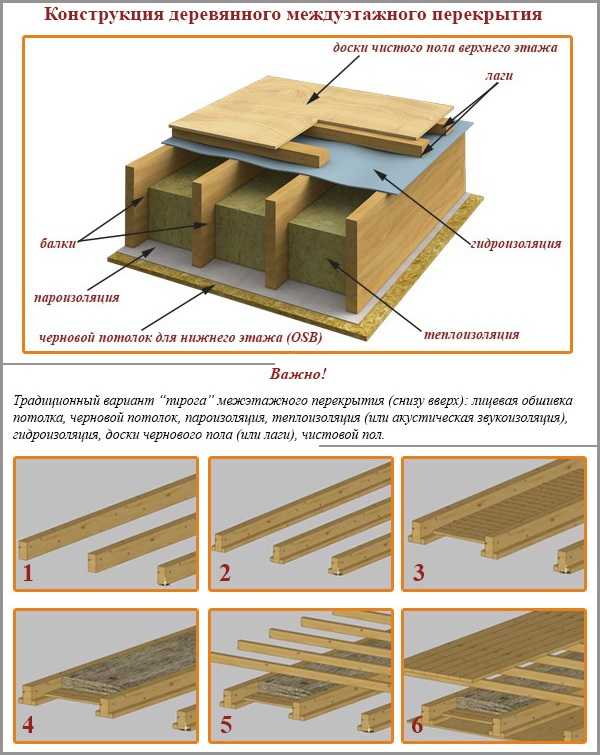

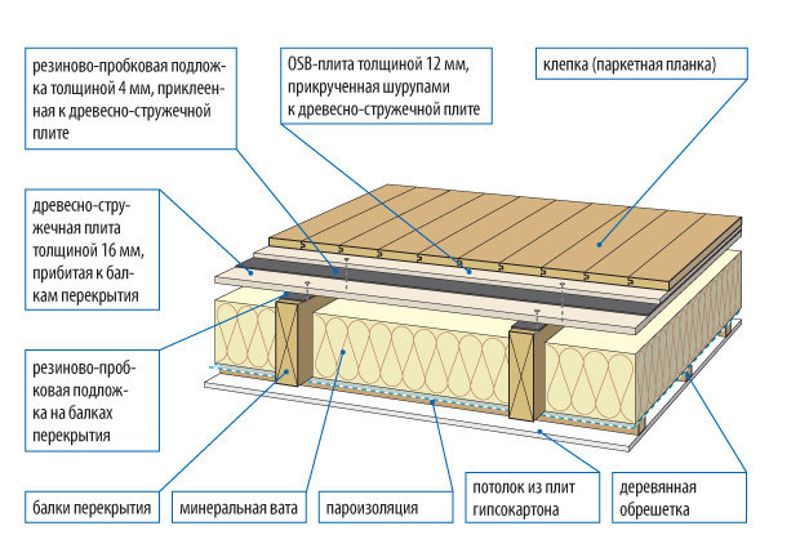

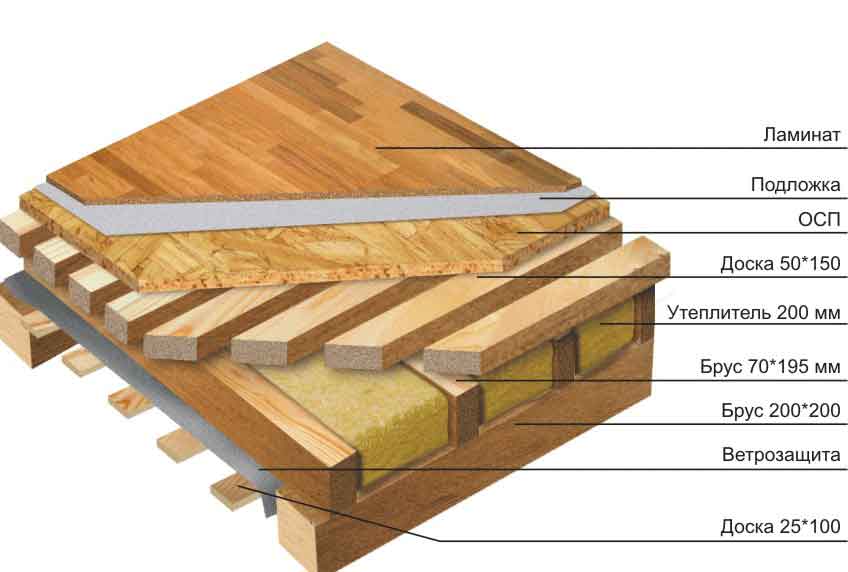

Устройство пола по деревянным балкам
После укладки балок, можно приступить к настилу перекрытия. Существуют различные конструкции межэтажных перекрытий. Все они строятся по одному принципу.
Приведем только общее устройство для чердачного и перекрытия первого этажа. Перекрытия между первым и вторым этажами утеплять нет необходимости, потому что температура на этих этажах примерно одинакова.

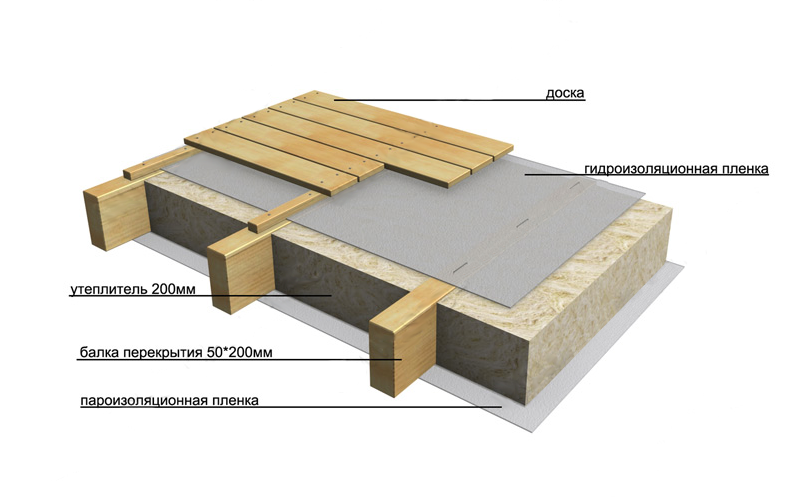

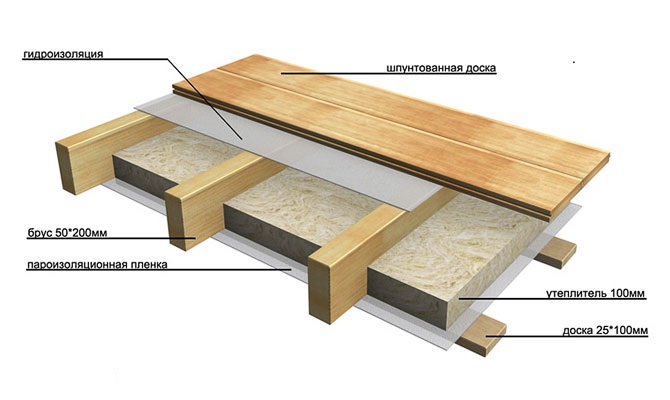

Чердачное перекрытие делается по следующей схеме: на балки перекрытия снизу подшиваются пароизоляция, после которой набиваются доски, вагонка, плиты ОСБ или другое покрытие. Далее укладывается утеплитель нужной толщины.
В статье «Утепление крыши» мы рассматривали, как самостоятельно подсчитать необходимую толщину утеплителя для крыши. Для чердачного перекрытия расчет проводится таким же образом.
Далее на балки расстилается гидроизоляционная пленка. При желании, поверх нее можно настелить деревянное покрытие.
Утепление на первом этаже немного отличается. В данном случае пароизоляционная пленка располагается сверху, а гидроизоляция снизу. Более подробно об устройстве деревянного пола на лагах читайте в статье «Устройство деревянного пола»
В окончании статьи, предлагаем вам посмотреть видео из которого вы узнаете как простым способом сделать звукоизоляцию межэтажного перекрытия по деревянным балкам.

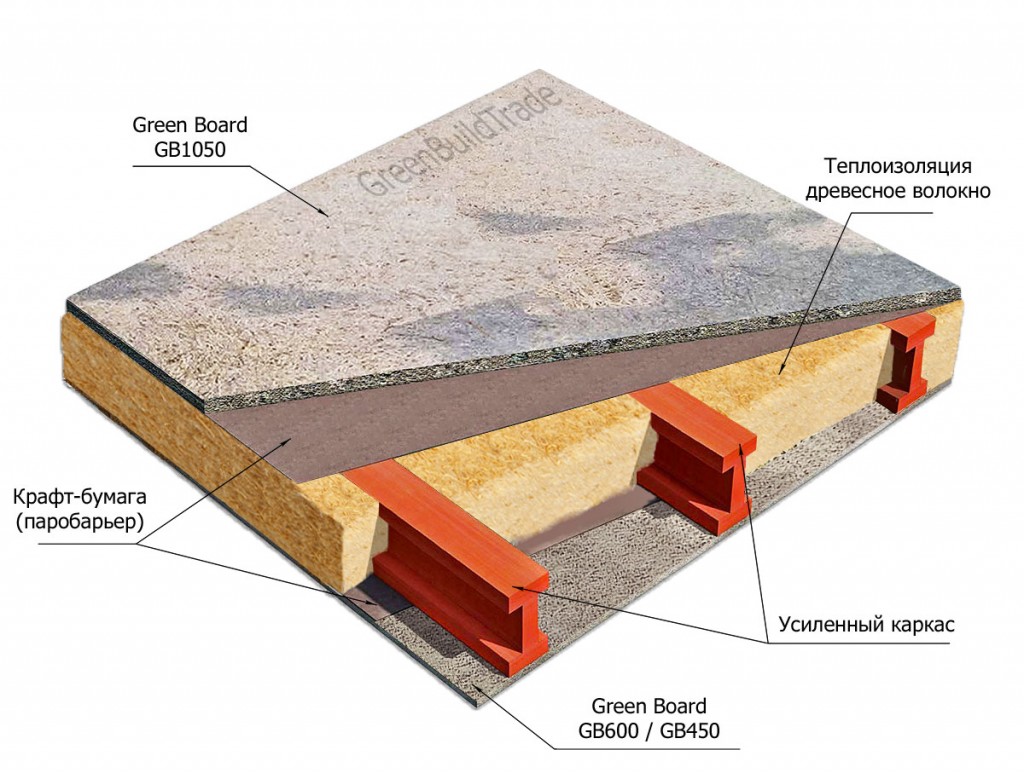

Теплоизоляция перекрытий
С точки зрения утепления межэтажные перекрытия являются важной конструкционной частью. Конечно, роль изолятора в данном случае не так важна по сравнению с чердачными плитами, но в целях повышения комфортности микроклимата и эти возможности надо использовать. Практически единственным вариантом утепления перекрытия в этой части будет наполнение внутреннего пространства сборных конструкций. Как уже отмечалось, использовать можно маты из минерального волокна, а также различные покрытия натурального происхождения наподобие войлока. Вместе с теплоизоляторами рекомендуется укладывать средства конструктивной огнезащиты. Лучше всего для этого подойдут напыляемые толстослойные составы – пожаростойкие штукатурки, обмазки и другие материалы с воздушными прослойками.

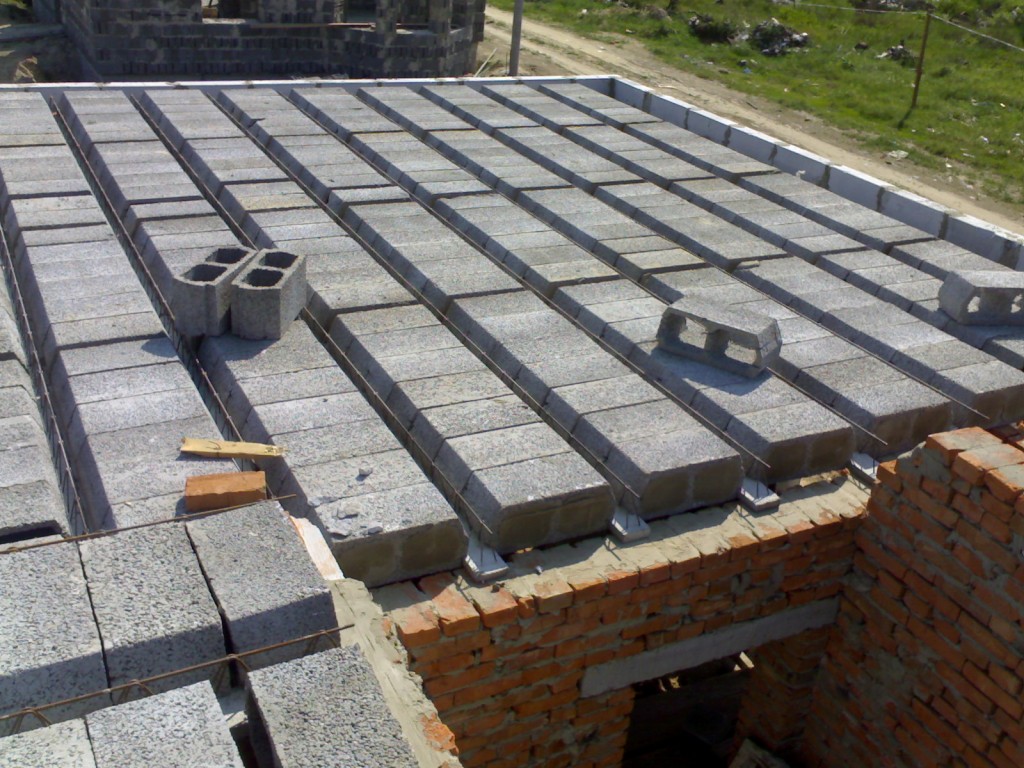

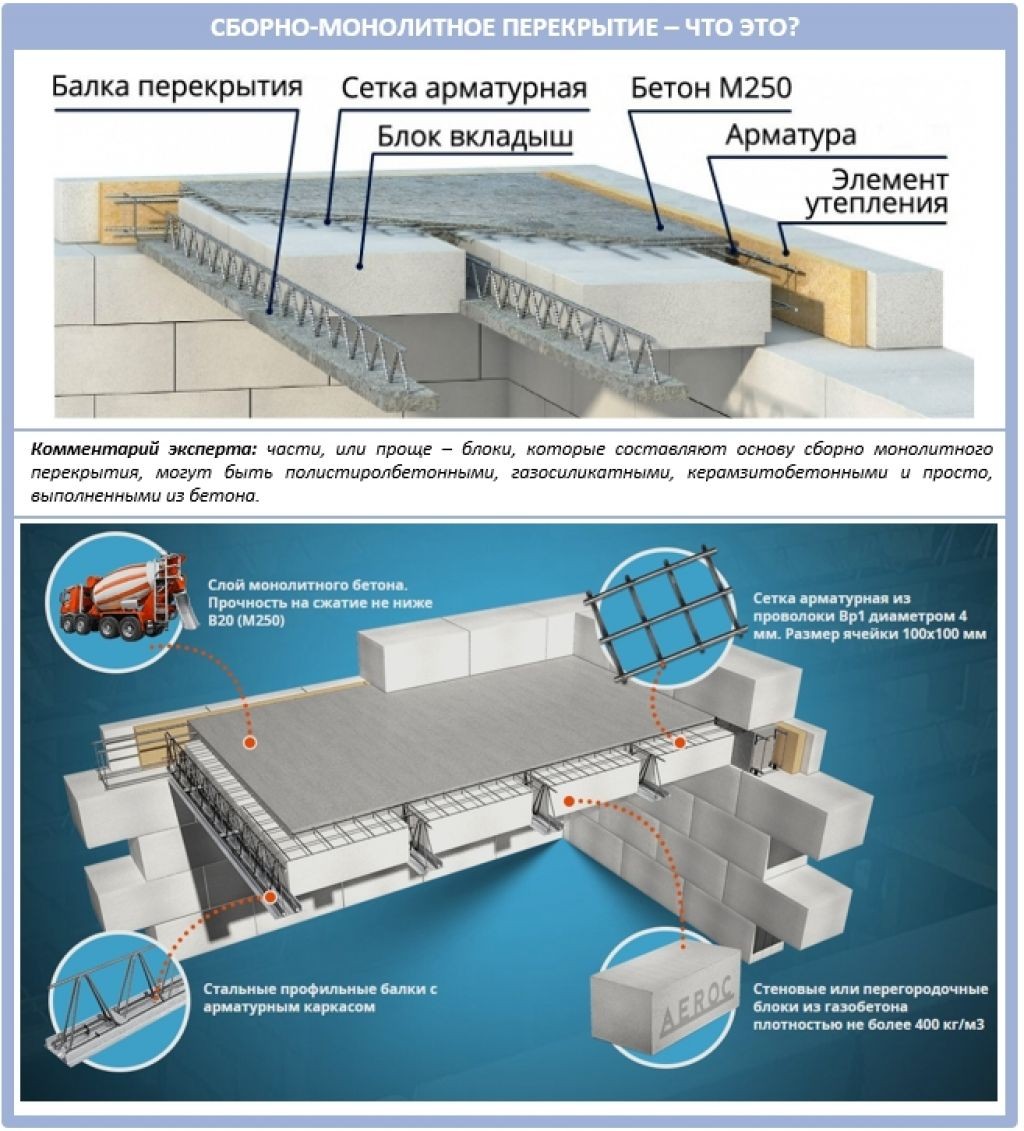

Часторебристые перекрытия с балками и их возведение
Конструкция такого перекрытия состоит из балок, закреплённых на основании из бетона и часторебристых блоков монтируемых вручную. Такой блок весит приблизительно 15 кг. Устройство такого перекрытия экономнее, чем выше описанные перекрытия, т.к. возведение такого перекрытия происходит без специальных машинных механизмов.
Балки монтируют на несущие стены здания с шагом — 60 см. Блоки начинают укладывать от начала стены. Для усиления перекрытия делают локальное армирование. Всю поверхность перекрытия заливают бетоном толщиной слоя — не меньше 3 см.
Часторебристое перекрытие, легко монтируемое вручную
Виды балок, преимущества и недостатки каждого вида
Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:
- Цельные.
- Клееные.
- Двутавровые.
Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.
Из цельного бруса
Внимание! Для больших конструкций специалисты рекомендуют использовать перекрытия из других видов балок.

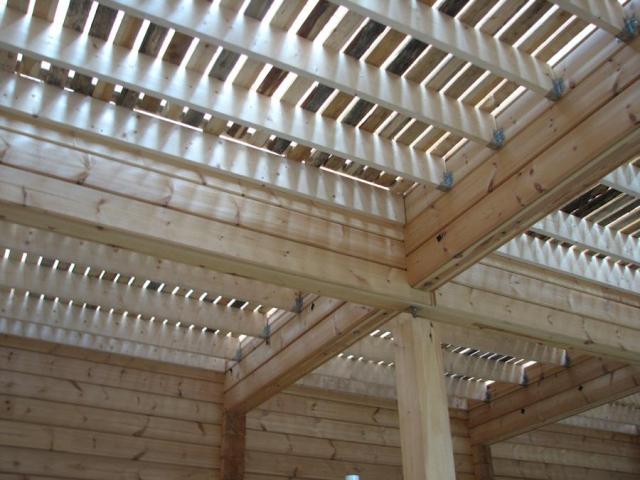

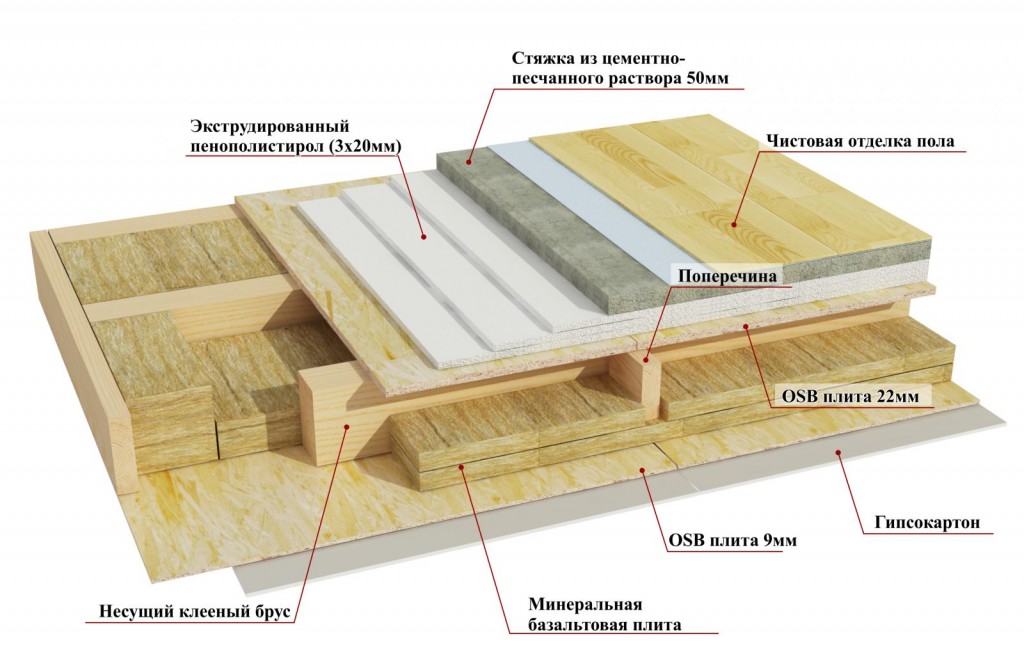

Из клееного бруса
У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.У клееных балок выделяют такие преимущества:
- Особая прочность.
- Способность покрывать пролеты до 12 метров.
- Небольшая масса.
- Более долгий срок службы.
- Не деформируются с течением времени.
- Относительно пожаробезопасны по сравнению с обычным брусом.
Однако, стоит такой материал гораздо дороже.
Деревянные двутавровые балки
Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.К плюсам двутавров можно отнести:
- Высокую прочность, жесткость благодаря своей форме.
- Отсутствие прогибов.
- Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
- Материал не трескается, не рассыхается с течением времени.
- Легкость в монтаже.
Какой толщины должна быть монолитная плита перекрытия в многоэтажном доме?
Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.
Факторы, влияющие на толщину конструкции
Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.
Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.
Разновидности плитных систем
Существует несколько видов, соединенных между собой в единое монолитное перекрытие:
- Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
- Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.
На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.
Главные и второстепенные балки, а также перекрытие представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.
Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.
Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.
Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.
Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.
Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.
Теплоизоляция перекрытий
Теплоизоляция перекрытий призвана предотвратить утечку тепла из помещений. Теплопотери могут быть вызваны проникновением холодного воздуха из подполья или подвала. По сравнению с утеплением наружных стен в междуэтажных перекрытиях применяется более тонкий слой теплоизоляции. Например, если для утепления стены в средней полосе России используется утеплитель толщиной 100–150 мм, то для утепления межэтажных перекрытий необходим слой того же материала толщиной 50 мм. Кровля же и перекрытие подвала утепляются таким же слоем, как и стены, то есть толщиной 100–150 мм в зависимости от вида утеплителя. Толщина рекомендуемого слоя теплоизоляции приведена в таблице ниже.
Толщина рекомендуемого слоя теплоизоляции
Из-за разницы температур утеплитель может увлажняться, поэтому перед теплоизоляцией необходимо обеспечить слой из пергамина. Кроме того, покрытие полов должно иметь низкий показатель теплоусвоения: чем он выше, тем холоднее пол. Например, у таких материалов, как мрамор, цемент, бетон, этот показатель больше, нежели у дерева. Поэтому в жилых помещениях, коридорах в качестве покрытия пола рекомендуются деревянные доски, паркет, линолеумы, а также плитки из полимерных материалов.
В качестве утеплителя используются:
- минеральная вата;
- пенополистирол;
- керамзит.
Утепление межэтажных перекрытий аналогично утеплению стен и необходимо для сохранения тепла в пределах одного этажа дома. На рисунке ниже приведены схемы утепления железобетонных перекрытий.
Схема утепления железобетонных перекрытий (сборных и монолитных):
- а — пенополистиролом;
- б — минераловатными утеплителями;
- в, г — керамзитом.
Выбор утеплителя зависит от типа покрытия полов. Засыпные материалы, такие как керамзит (ранее применялись шлак, песок и т. д.), можно использовать при устройстве деревянных полов по лагам и укладке бетонных полов под цементно-песчаной стяжкой.
Пенополистирол укладывают обычно под выравнивающей стяжкой, хотя возможно его применение и между лагами деревянных полов. Такое утепление используется крайне редко: этот материал выпускается в листах размером 1200 х 1400 мм, их необходимо обрезать для точного расположения между лагами и балками пола (потеря материала в этом случае составляет около 35 %). Мягкий минераловатный утеплитель, наоборот, не подходит для последующего устройства стяжек, поэтому его активно применяют для устройства пола по деревянным лагам.
Утепление перекрытий по деревянным и металлическим балкам решается путем заполнения межбалочного пространства керамзитом или минераловатным утеплителем.
Утепление деревянных перекрытий:
- а — керамзитом;
- б — минераловатным утеплителем.
В большинстве случаев толщина теплоизоляции перекрытия не превышает 100 мм. По своим характеристикам утепление перекрытий аналогично утеплению стен. Наибольшая нагрузка приходится на перекрытие пола первого этажа. На вышележащих этажах при выборе соответствующего материала утеплитель кровли выполняет роль шумозащиты.
Общие сведения
Разновидности перекрытий
Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.
Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.
Преимущества
Есть несколько весомых преимущества, к которым можно отнести:
- Простоту установки.
- Способность к перекрытию больших пролетов.
- Небольшой вес.
- Большой срок эксплуатации.
- Высокий уровень безопасности от пожаров.
- Материал не поддается деформации.
Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.
Требования к балкам перекрытия
Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.
Состоят они в следующем:
- Балочные изделия обязательно должны быть сделаны из хвойных пород дерева, так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
- Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
- Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
- Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
- Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.
Порядок расчета
Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.
Для этого вам потребуется:
- Определить, какова будет длина пролета, на которой и будет производиться установка.
- Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
- С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.
Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.
Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).
Можно ли прокладывать инженерные коммуникации в сборно-монолитном перекрытии?
Когда перекрытие полностью готово, можно прокладывать коммуникации, выполняя штробы в блоках со стороны нижнего этажа. Другой вариант – проводить коммуникации в толще цементно-песчаной стяжки, сооружаемой поверх плиты перекрытия. Некоторые строители прокладывают систему тёплого пола и канализацию, в монолитной части перекрытия. То есть закладывают их ещё до бетонирования, зачастую подрезая для этого блоки. Тем самым экономят на стяжке.
Но это не лучшее решение, поскольку оно может привести к снижению несущей способности перекрытия. Например, при устройстве тёплого пола толщина всей плиты уменьшается на величину диаметра труб – как правило, 16 мм. Кроме того, трубы фиксируют к арматурной сетке, и она может деформироваться под весом такого перекрытия. Наконец, если случится авария тёплого пола, пострадает всё перекрытие. Поэтому коммуникации в стяжке предпочтительнее.
Полную информацию о технологии возведения дома из газобетона можно получить на бесплатном курсе по строительству из YTONG
