Виды дефлекторов на дымоход и изготовление своими руками

Характеристики и свойства

Флюгарка на дымоход способствует созданию хорошей тяги в трубе при любых погодных или климатических условиях. За счёт наличия колпака сдерживаются значительные ветровые потоки, в результате чего вокруг трубы создаётся пониженное давление.

Колпак препятствует попаданию осадков в дымоход, что создаёт оптимальные условия для полного прогорания топлива в печи. Также он позволяет увеличить срок эксплуатации трубы, так как снижает вероятность появления наледи на её внутренних стенках в зимний период или намоканию во время осадков и образованию плесени и грибка.

При установке боковых стенок в виде стальных сеток или декоративных узоров также предотвращается и попадание в дымоход различного мусора или посторонних предметов.

Флюгарка имеет следующие характеристики:

• вес конструкции 50-60 кг (для повышения устойчивости и защиты от сильных порывов ветра);
• основной материал: медь, оцинкованное железо, нержавеющая сталь, цинк-титан;
• термостойкость до 2000С;
• средний срок службы более 5 лет, в зависимости от используемого материала, его толщины и условий эксплуатации;
• минимальная высота флюгарки от дымохода до среза от 100 до 180 мм;
• высота среза от 60 до 100 мм;
• угол уклона скатов колпака 300-450;
• на флюгарки колпаки должны быть по размерам больше на 50 мм с каждой из сторон или на 100 мм больше диаметра трубы.

Флюгарка на дымоход способствует созданию хорошей тяги в трубе при любых погодных или климатических условиях

Зачем устанавливать дымник на трубу?

Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они представляют собой своеобразные навесы над дымоходом.

Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, поэтому тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника – это далеко не самая важная его характеристика.

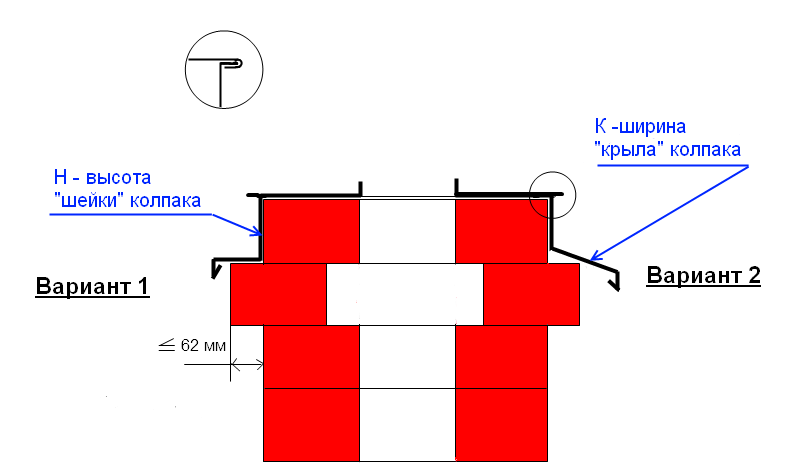

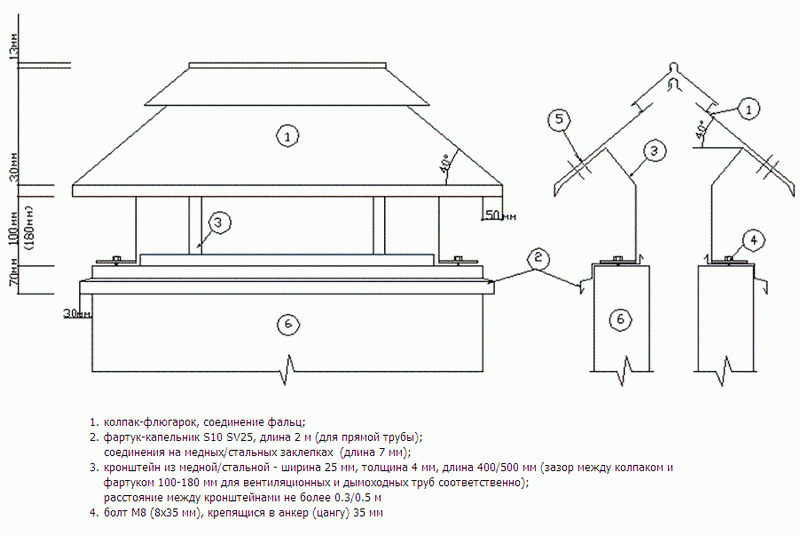

Схема установки дымника на трубе (вид в разрезе)

Помимо того, что колпак на трубу дымохода защищает его от попадания внутрь атмосферных осадков и мусора, он также предотвращает преждевременное разрушение верхней части трубы. Это качество особенно важно, если нужно защитить кирпичную трубу.

Важная функциональная нагрузка и привлекательный внешний вид крыши делают оголовок дымовой трубы незаменимым элементом при оборудовании дымохода.

Материалы для изготовления дымников

Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, а на функциональность, которая обеспечивается материалом изготовления конструкции.

1. Медь. Считается наиболее функциональным материалом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться. Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или с ее содержанием в составе.
2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки – порядка 30 лет.
3. Цинк-титан. Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристики сходны с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потери рабочих качеств до 50 лет. Основное условие длительного срока службы – правильно сделать установку конструкции.

Если в качестве топлива в домашней печи или бане используются дрова, то дымники на трубы не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

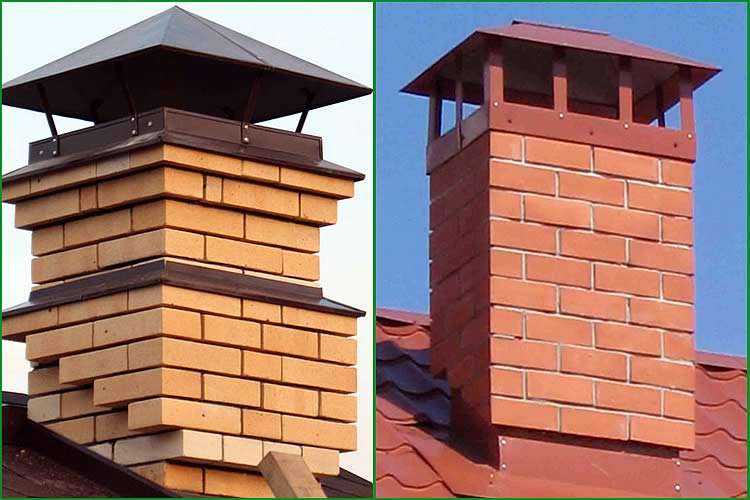

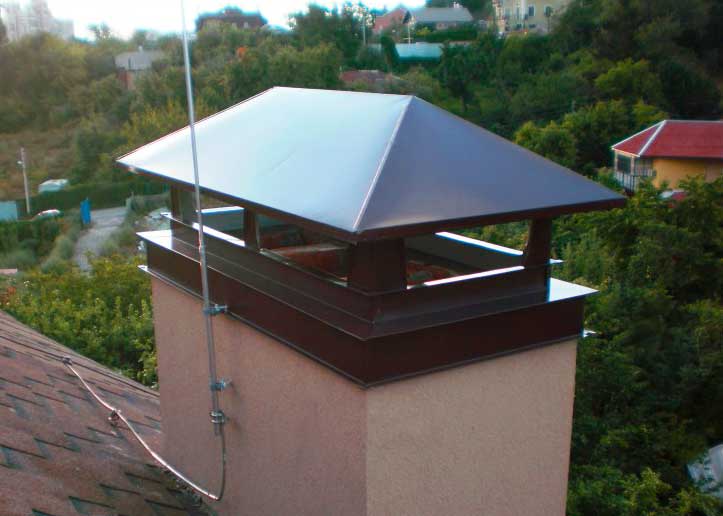

Медный дымник для кирпичной дымовой трубы

Если высота такой трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов – меди или нержавеющей стали. Поскольку эти металлы устойчивы к окислению и коррозии, то и дымники на трубу будут служить гораздо дольше.

Особенности конструкции

Наиболее простой конструктивно зонт выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы. Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формы, некоторые из них можно сравнить с настоящим произведением искусства, как, например, кованый зонтик.

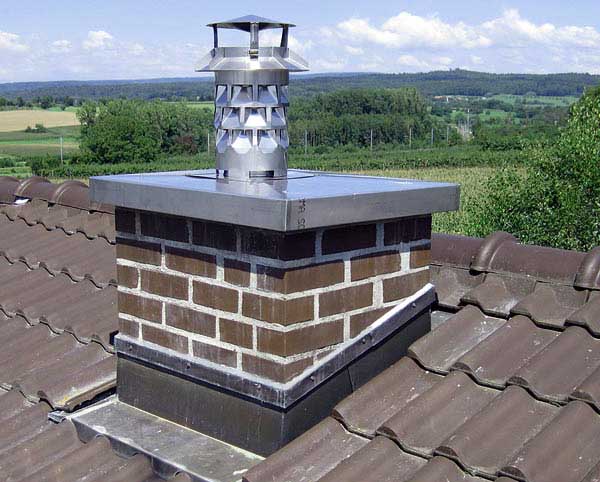

Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей. А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

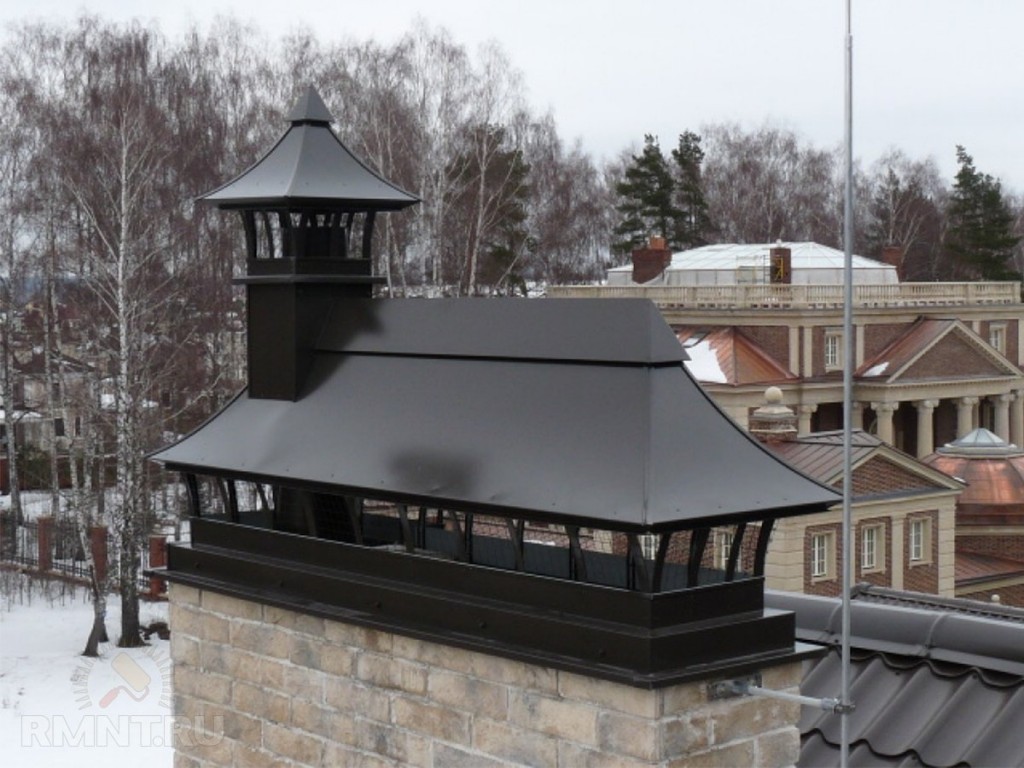

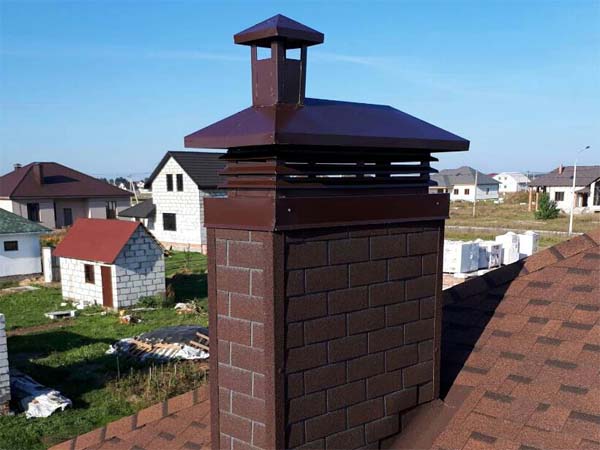

Так выглядит установленный дымник на трубе с защитными декоративными решетками

Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма крышки обеспечивает хорошее проветривание дымохода.

Для домов, в которых печи или камины топят дровами или торфом, а кровля выполнена из горючих материалов, устанавливают зонт с искроулавливателем.

Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

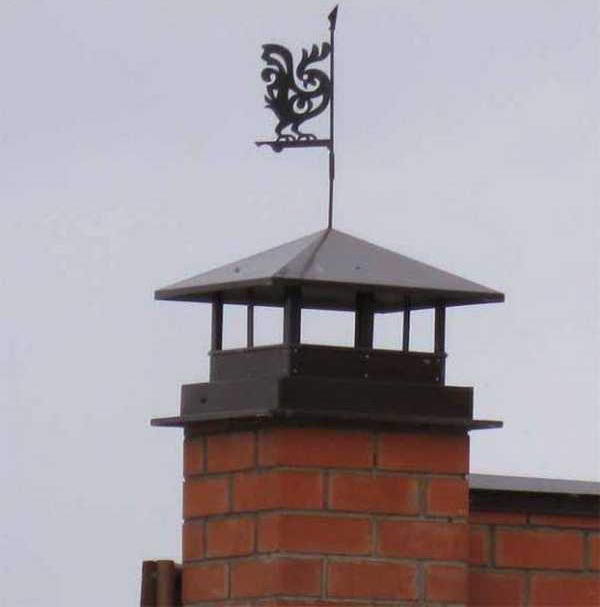

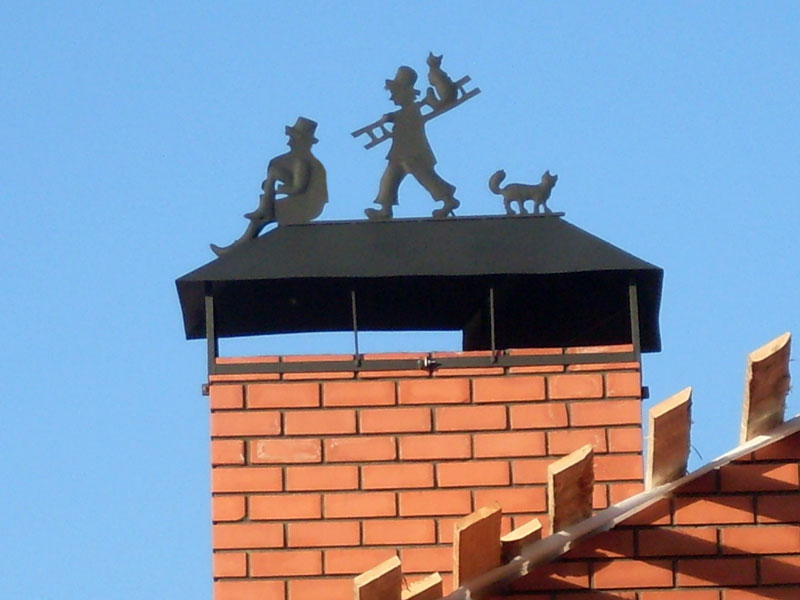

Оголовок для дымоходной трубы с украшением в виде флюгера

Для круговой защиты от дующих ветров служит одна из разновидностей дымника – дефлектор.

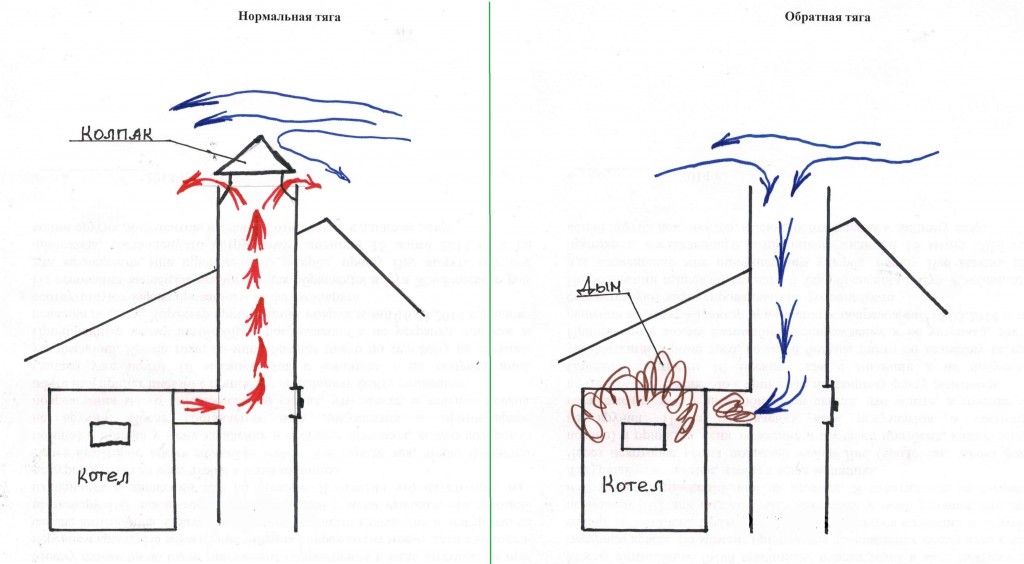

Порывы ветра существенно снижают тягу в дымоходе, если его оголовок не имеет такого приспособления. Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов – верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

Цель устройства

Основным предназначением приспособления является защита дымохода от атмосферных воздействий, в частности, снега и дождя, а также для создания дополнительной тяги. Встретить его сегодня можно повсеместно на трубах коттеджей и частных домов. Дефлектор может быть различных форм, которые придают дымоходу оригинальный внешний вид.

Совет: при выборе колпака на дымовую трубу, обратите внимание вначале на его функциональные возможности, и лишь потом на дизайн.

Ветер и осадки сильно изнашивают кирпичный дымоход, особенно когда попадает вовнутрь. Такие отсыревшие конструкции не могут служить долго, а влага, попадающая в него, просачивается прямо в топку, что также негативно влияет на ее эффективность. (См. также статью Виды труб: особенности.)

Благодаря дефлектору удается защитить верхнюю часть дымохода, а также усилить его вентиляцию. Специалисты советуют приобретать флюгарки с установленной на нее сеткой, препятствующей попаданию посторонних предметов в трубу. При этом у нее должны быть крупные отверстия, не препятствующие свободному выходу отработанных газов.

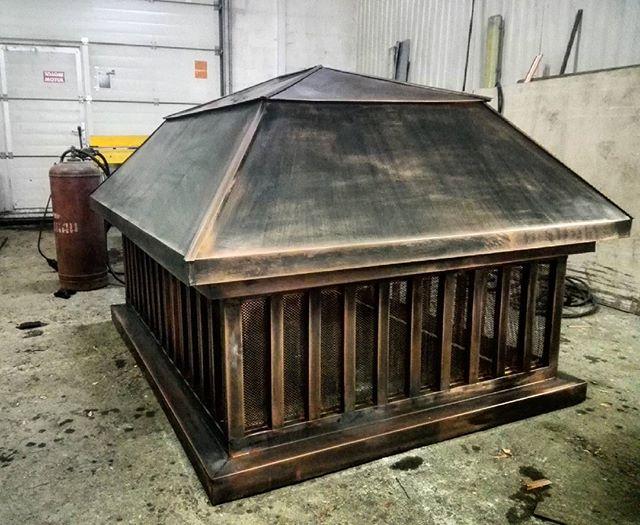

Колпак на дымоходную трубу из меди

Из чего делают колпак

Залог долгого функционирования дефлектора – правильно подобранный материал для его изготовления. Рассмотрим некоторые:

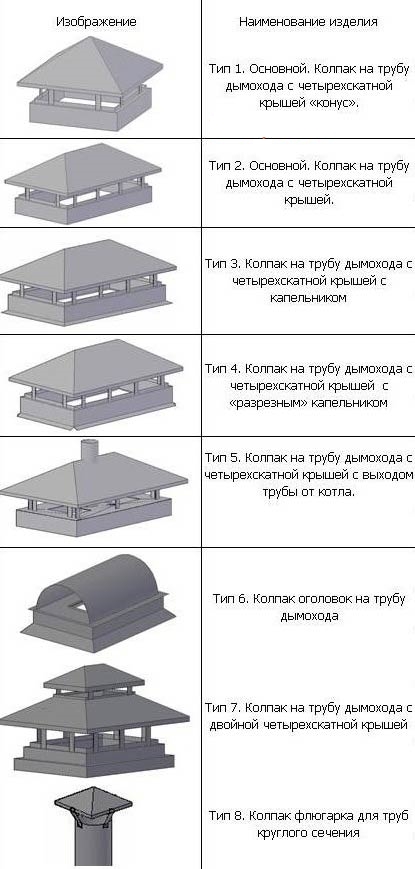

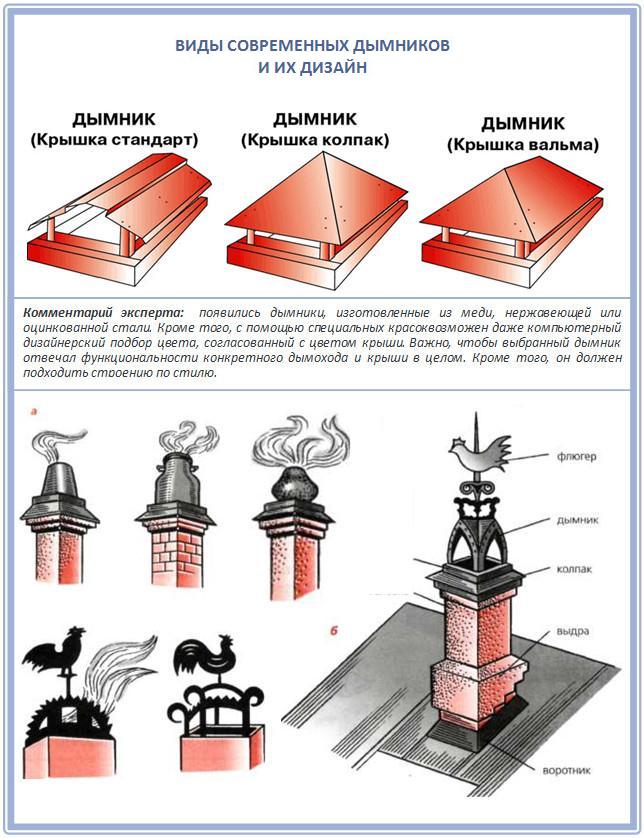

Виды дымников

Все зависит от конструкции и внешней формы трубы.

Ниже рассмотрим основные разновидности дефлекторов:

1. Стандартный – похож на маленький домик на оголовке дымохода. Его форма зависит только от фантазии владельца и дизайнера.
2. Европейский – самый популярный колпак на дымовую трубу в данный момент. Внешне он напоминает стандартный вариант, но крыша у него закругленная. Его устанавливают не только на дымоходы, но вентиляционные шахты. Конструкция не дает образовываться конденсату и используется для вентиляции помещения.
3. С многоскатной крышей, точнее с двумя. Имеет хорошие защитные свойства от попадания в трубу различных осадков. Применяется также для вентиляции.
4. С флюгерами – выглядят очень стильно, сверху обычно на них ставят различные металлические фигурки.
5. С открывающейся крышкой, которая необходима для различных операций по обслуживанию дымовой трубы, в том числе, чистки и профилактики, она также помогает общей вентиляции.
6. С открывающимися вентиляционными отверстиями, что позволяет оказывать влияние на силу тяги в дымоходе.

Виды дымников

Совет: делая выбор подходящего вида устройства для дымовой трубы, не забывайте учитывать соотношение его параметров с конструкцией крыши.

Если у вас нет опыта или вы сомневаетесь, что можете правильно сделать и установить колпак на дымоход, обратитесь к специалистам. Обычно у них есть достаточно материалов разного характера, а также чертежей моделей, которые вам могут понравиться. В крайнем случае, изготовят оригинальный.

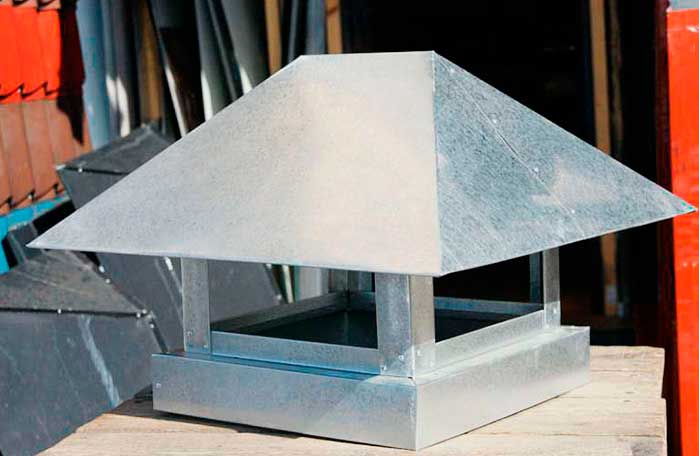

Колпак на печную трубу из оцинкованной стали

Делаем самостоятельно

Прежде чем приступить к работе, нужно провести измерения трубы. При этом не забывайте, что колпак должен закрыть собой все горизонтальные поверхности дымохода, в том числе и оголовок. (См. также статью Труба для буржуйки: особенности.)

Совет: дымник должен надеваться на трубу легко, поэтому его увеличьте его размеры его сторон на 4-5 мм.

Необходимо сделать «крылья», которые будут опираться на расширения трубы. Их длину выбирается произвольно, главное, чтобы они закрывали поверхность уширения. Изготовьте также 4 заготовки для колпака (по 2 каждого размера) и заготовку для его крышки в виде прямоугольника.

Труба для буржуйки: из чего и как делается

Для сборки дымохода своими руками подготовьте инструменты:

• резиновую или деревянную киянку;
• небольшой молоток;
• металлический брусок толщиной 10 мм;
• специальный зажим;
• ножницы по металлу;
• гибы;
• металлическую линейку;
• маркер;
• металлический уголок длиной 1 м и с полками 40х45 мм;
• строительные перчатки.

Совет: отрежьте на всех заготовках уголки и надрежьте заготовки по центральной линии, чтобы облегчить работу.

Ниже предлагается инструкция процесса:

1. Просверлите отверстия в уголке и прикрутите его к ближнему краю рабочего стола.
2. Загните капельник по кромке на ширину 10 мм и углом 45˚. Работу выполняйте киянкой, совместив линию сгиба заготовки с уголком.
3. Загните 20 мм в другую сторону в верхней части на угол 90˚.
4. Сделайте загиб заготовки в туже сторону по центральной продольной линии, угол которого зависит от размещения крыльев на дымоходе.
5. Возьмите гибы и загните фальцы на заготовках с помощью молотка.
6. Сделайте загиб по 15 мм с каждой стороны на крышке под прямым углом. Закрепите крышку киянкой и молотком.
7. В центре крышки разметьте отверстие своими руками, которое будет совпадать по размерам с дымоходом.

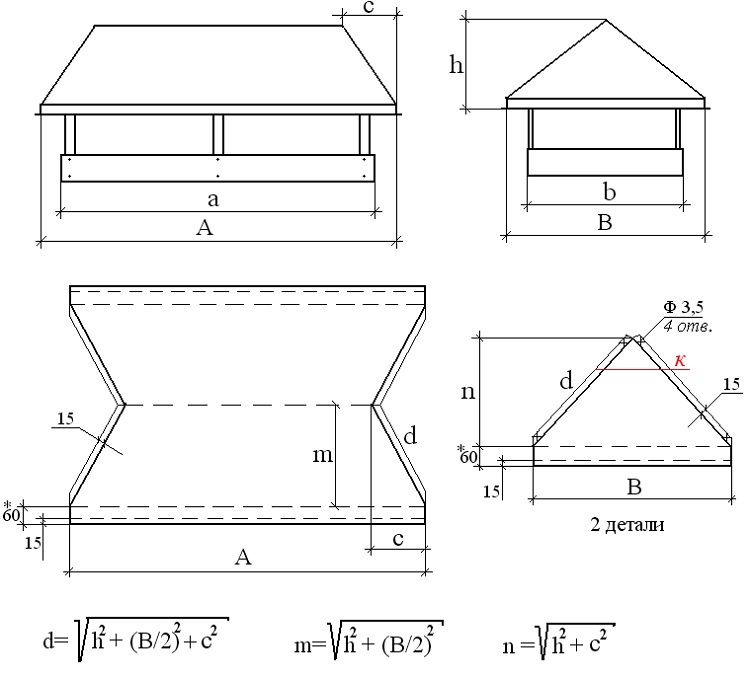

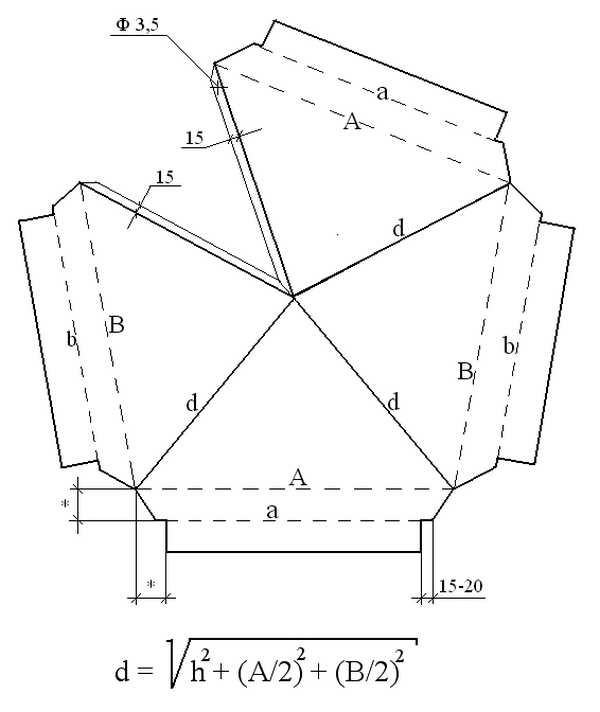

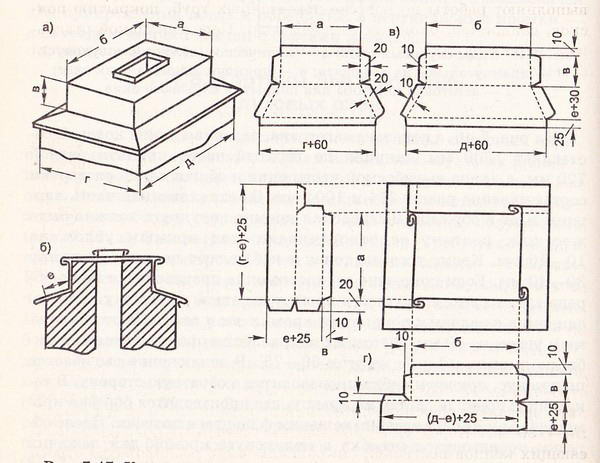

Раскройка дымника

Вывод через потолок

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

• базальтовую вату;
• песок;
• керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

С чего начать и как делать

Первым делом нужно определиться с выбором материала. Делают такие грибки преимущественно из металла, а чаще всего для этого используют оцинкованную жесть. Если выбрать для этого дела черную сталь, то простоту внешнего вида желательно впоследствии дополнить коваными элементами. Но нужно помнить о том, что вес таких колпаков позволит установить их только на очень надежную крышу. Бывают такие крышки даже из меди. Они хоть и прочные, но слишком дорогие.

Интересно, что в данной ситуации важнее правильность сборки, а не использованный материал. Итак, приступаем к работе.

Делаем замеры трубы с учетом зазора до 5 см. А если прилегать будет плотнее, то возможно образование тепловой пробки, что усложнит выход опасных газов. Теперь делаем чертеж на плотной бумаге или картоне, вырезаем и примеряем заготовку в виде зонтика к дымоходу. Дальше такие действия:

• чертим на листе металла прямоугольник подходящего по размеру и отрезаем его;
• теперь из прямоугольника вырезаем круг с углом 45 градусов по отношению к центру;
• с помощью киянки делаем подгонку;
• с помощью стола или другой устойчивой поверхности выгибаем нужный изгиб зонтика;
• из того же материала делаем основание и крепежные ножки, сгибая уголки;
• все части соединяем между собой заклепками;
• присматриваемся и, если видны огрехи работы, подправляем их;
• в колпаке отмеряем на одинаковом расстоянии друг от друга и просверливаем дырки, с помощью которых заклепками соединяем его с ножками;
• примеряем к основе и также сверлим отверстия для крепежа заклепками;
• проводим монтаж готового изделия сверху дымохода.

Однозначно никакое пошаговое описание не даст столь исчерпывающей практической информации, как видеоинструкция. Достаточно посмотреть один раз, чтобы быстро сделать такой нужный механизм самому. Важно знать, что неправильно сделанные расчеты размеров колпака могут привести к тому, что дымоход не будет работать. Но есть еще и другие причины, препятствующие его функционированию. Например, слишком большая высота трубы или ошибки во время его установки. Кроме того, дело может быть и в сильном ветре, препятствующем выходу наружу дыма. Это самая распространенная проблема ухудшения работы системы. И только правильно сделанный, качественный колпак избавит вас от подобных затруднений.

Сложно спорить с тем, что приобрести подобный защитный колпак гораздо проще, чем делать своими руками. Но, исходя из простоты и легкости изготовления, почему бы не рискнуть и не попробовать смастерить собственноручно! Тем более много сил и времени это не займет.

Рекомендуем прочитать по теме:

1. Как сделать искрогаситель на дымоход своими руками?
2. Какие существуют требования к установке коаксиального дымохода?
3. Пошаговый монтаж дымохода из сэндвич-труб через крышу
4. Пошаговый монтаж дымохода из сэндвич-труб через стену

Предназначение колпака на трубу

1. Колпак называют разными выражениями: флюгарка или Дымник.
2. Колпак нужен, чтобы тяга была лучше.
3. А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка

1. Тяга увеличивается в три раза.
2. На 30% происходит увеличение КПД для трубы дымохода.
3. Не дает попадать дождю и снегу.
4. Вид крыши становится презентабельнее.
5. Кладка кирпича становится во много раз лучше и крепче.
6. Придает эстетичности трубы для дымохода.
7. Удерживает тепло в доме и создает горение яркого пламени.
8. Каждая флюгарка это искусство.
9. С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
10. Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
11. Дымник не даст верхнему ряду кирпичей разрушаться

Принцип работы флюгарки и основные ее функции

Функции, выполняемые дефлектором (флюгаркой):

1. Влагозащита системы (недопущение проникновения осадков). Повышенная влажность и эффект сырости в дымоходе приводят к повышению расходования топлива и созданию благоприятных условий для образования грибка.
2. Также в трубопровод не проникнет различный мусор (ветки, листья, отходы жизнедеятельности птиц), на нем не будут гнездиться птицы и т.д. Колпак повышает пожарную безопасность всей системы дымоотведения.
3. Наконец, качественный козырек вызывает прирост производительности системы на 10-15%. Если дополнить систему аэродинамическим дефлектором с турбиной, то можно устранить такую проблему, как отсутствие тяги воздуха.

Сборка колпака для дымохода своими руками

Для максимального упрощения процесса сборки рекомендуется отрезать на всех заготовках уголочки, а также надрезать заготовки по центральной линии. Поэтапная сборка колпака:

1. Металлический уголок при помощи саморезов прикручиваем к краю рабочего стола;
2. Загибаем капельник вначале с краев на 45 градусов, а потом уже по центру. Это позволит заготовке не соскальзывать;
3. Загибаем 2 см металла заготовки под углом в 90 градусов;
4. Фальцы на заготовках загибаем при помощи гибов;
5. Козырек на дымоход своими руками собирается при помощи замков гибы и молотка;
6. Крышка на колпаке закрепляется с помощью молотка и киянки;
7. Вырезаем меньший прямоугольник, а на остальных лепестках делаем надрезы по диагонали;
8. Получившиеся лепестки загибаем вверх. Это поможет предотвратить затекание воды в будущем.

Надеваем колпак на дымоход и прикрепляем его.

Как выбрать правильный тип?

Колпаки отличаются размером, строением, материалом и зависят от вида конструкции отвода. При выборе оголовка на дымоход необходимо знать строение трубы и размеры. Для кирпичного дымаря с твердотопливной системой отопления подойдет любая конструкция, но часто останавливаются на выборе дымника с четырехскатной крышей. Оптимальным вариантом служит трехслойная структура, ведь наличие такой модели тщательно защищает дымоход от осадков, а влага собирается в специальном сборнике. Колпак с конусообразным зонтом больше подойдет для трубы с круглым сечением.

При выборе флюгарки со встроенным флюгером вставляют специальную заслонку, что в ветреную погоду способствует бесперебойному выведению дыма, а также облегчает чистку дымаря. Но также желательно установить защитную сетку под зонтом, во избежание попадания разного мусора в трубу. Важные советы при выборе:

Чтобы канал продувался более эффективно, можно приобрести изделие двухэтажного типа.

• Окрашенные дымники не подойдут для труб дровяных печей из-за быстрого выгорания краски.
• Двухэтажные модели колпаков позволяют получить лучший продув в канале.
• Приспособление со встроенным дефлектором обеспечивает наибольшую тягу в дымаре.
• Колпаки с двойным уплотнением отлично переносят высокие температуры воздуха.
• Дымник с откидной крышкой облегчает чистку трубы.

При выборе колпака необходимо подобрать правильные размеры, тогда дымник будет правильно установлен, и будет нормально исполнять свои функции.

Самостоятельное изготовление ↑

Для того чтобы сделать колпак или грибок на трубу дымохода своими руками, нужно сначала определить какой тип устройства будет наиболее подходящим. В случае если отопительным прибором пользуются не так часто, подойдет простой зонт на трубу дымохода, при регулярном интенсивном протапливании здания, необходимо более прочное и надежное устройство, например колпак-дымник или дефлектор.

После выбора модели нужно определиться с материалами. Чтобы сделать грибок на вытяжную трубу своими руками лучше всего обратиться к удобным в работе материалам:

• алюминий – благодаря податливости, изготовление колпака из этого металла не составит труда,
• оцинкованный металл – также отличается мягкостью, его легко резать и сгибать, что облегчит выполнение работ,
• жесть – хорошо поддается резке специальным инструментом, просто сгибается.

Остановившись на одном из материалов, необходимо внимательно снять мерки(измерить внутреннее сечение, и обхват трубы), а затем подготовить чертеж будущего изделия. Рассмотрим как сделать грибок на трубу.

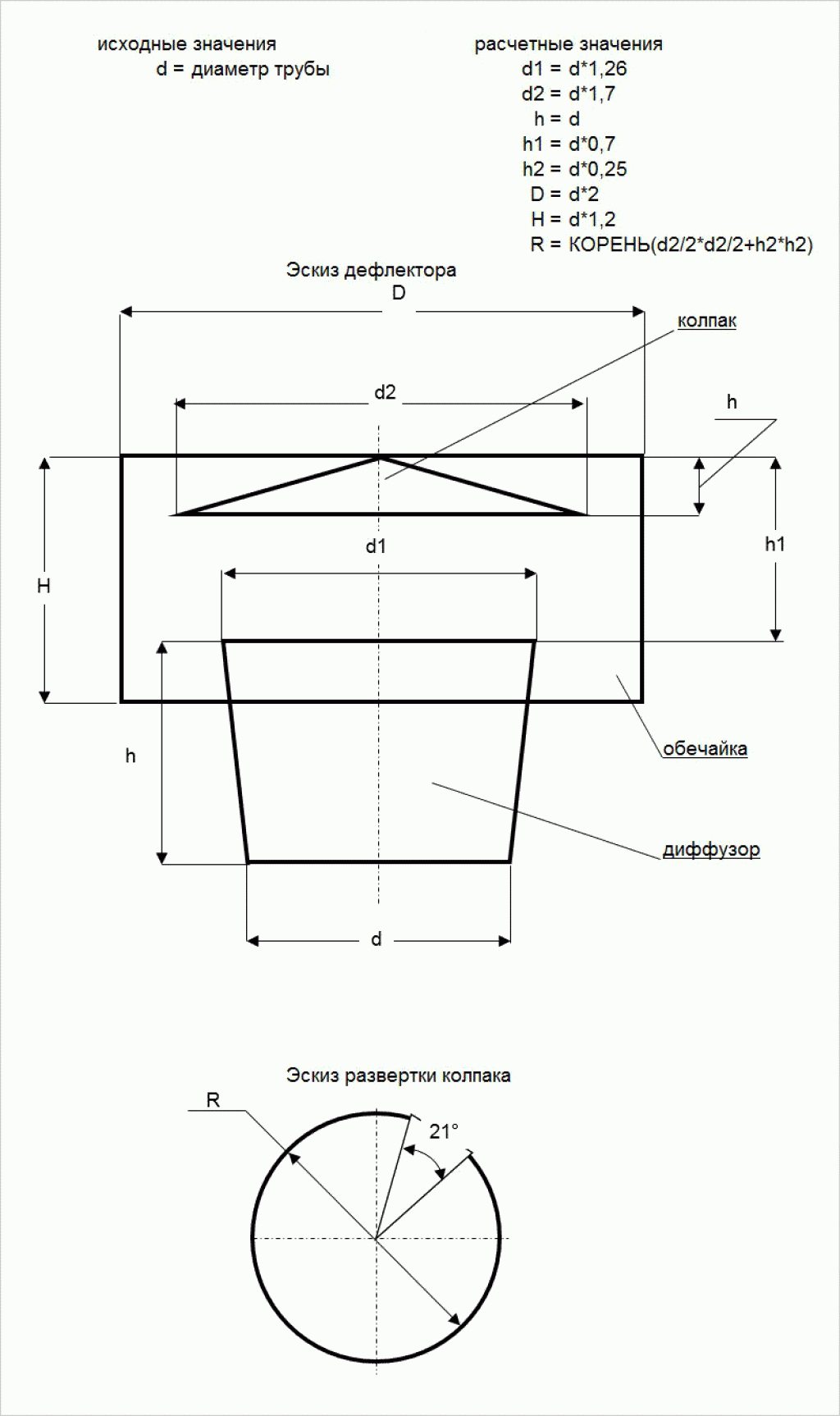

Чертеж состоит из круга – будущего зонтика, диаметр которого должен быть примерно на 10см больше обхвата трубы. Для креплений вычерчивается три полосы 20-25см в длину и 2-3см в ширину.

Перед тем как приступать к работе необходимо подготовить инструменты:

• сантиметр, циркуль, маркер на спиртовой основе,
• ножницы по металлу,
• дрель,
• металлический хомут,
• металлическая сетка,
• крепежные элементы,
• защитные перчатки.

Порядок работы будет следующим:

При правильном выборе и установке колпак для дымохода обеспечит надежную защиту трубы от внешних воздействий и продлит срок ее службы. Кроме того, это устройство может заметно увеличить эффективность работы отопительного прибора, а также украсить собой внешний вид кровли.

© 2021

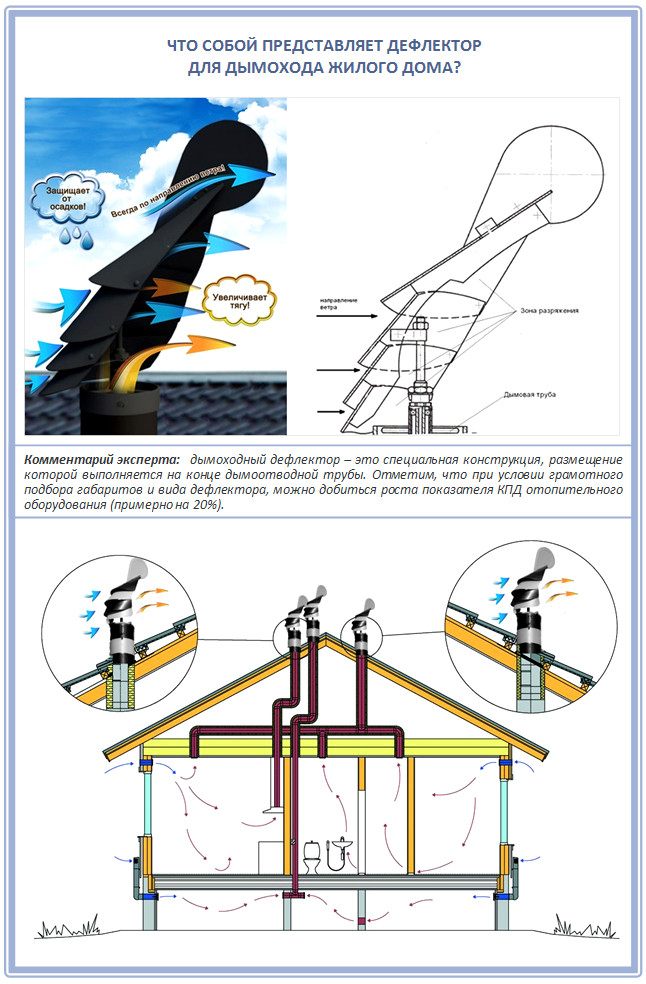

Устройство и виды дефлекторов

Несмотря на существование множества моделей дефлекторов, в своей основе они построены с использованием следующих конструктивных элементов:

• входного патрубка с ниппельным или фланцевым соединением;
• внешнего цилиндра, который называют диффузором;
• корпуса;
• конусообразного колпака, именуемого зонтиком;
• кронштейнов для крепления зонтика.

В некоторых конструкциях дефлекторов могут использоваться два конуса — прямой и обратный. Первый выполняет функции защиты от осадков, а второй служит для перераспределения потока продуктов горения.

Различные дефлекторы имеют общие конструктивные элементы

Для изготовления дефлекторов своими руками лучше всего подходит листовая оцинкованная или нержавеющая сталь. В дополнение к этим материалам промышленностью освоен выпуск устройств с защитным эмалевым слоем или покрытием из термостойкого пластика.

Среди множества дефлекторов, которые можно сделать своими руками, можно выделить несколько наиболее популярных конструкций.

Дефлектор-флюгер

Такой отражатель имеет вращающуюся часть (флюгарку), которая поворачивается при изменении направления ветра. При этом шторка дефлектора заслоняет дымоход от набегающих воздушных масс и способствует появлению разрежения с подветренной стороны. Благодаря этому осуществляется активный подсос продуктов горения, что исключает обратную тягу и образование искр.

Дефлектор с флюгаркой может поворачиваться, ориентируя отражатель точно поперёк направления ветра

Дефлектор ЦАГИ

Дефлектор ЦАГИ относится к универсальным устройствам, которые можно устанавливать на любой трубе — печной, вытяжной или вентиляционной. Разработанное в Центральном аэрогидродинамическом институте им. Жуковского устройство имеет простую конструкцию с открытой проточной частью и защитой от обратной тяги. Существуют две разновидности отражателей ЦАГИ, предназначенных для внешнего или внутреннего монтажа. Благодаря множественным достоинствам, дефлектор этого типа получил широкую популярность у домашних мастеров. Вместе с тем конструкция не лишена и недостатков. «Слабым звеном» является узкое проходное сечение, которое может перекрываться слоем наледи на внутреннем цилиндре. Кроме того, дефлектор ЦАГИ недостаточно эффективен при слабом ветре и штиле — в этих условиях его конструкция создаёт небольшое сопротивление естественной тяге.

Делектор ЦАГИ отличается простой конструкцией и превосходными эксплуатационными характеристиками

Тарельчатый

Этот дефлектор получил своё название из-за нескольких конусов (тарелок) в своём составе и относится к устройствам с открытой проточной частью. Отражатель имеет совмещённый с конусом защитный зонтик и нижнюю часть в виде колпака с отверстием для выхода дыма. Разрежение возникает благодаря направленным друг к другу тарелкам, которые образуют сужающийся канал для набегающих воздушных потоков.

В тарельчатом дефлекторе разрежение возникает в зазоре между направленными друг к другу конусами

Круглый «Волпер»

Устройство имеет сходную с отражателем ЦАГИ конструкцию. Отличия касаются лишь верхней части дефлектора. Колпак, защищающий внутреннюю часть дымовой трубы от мусора и осадков, установлен поверх диффузора, что устраняет некоторые недочёты устройства, разработанного в ЦАГИ им. Жуковского.

«Волпер» имеет минимальные отличия от усилителя тяги ЦАГИ, которые обеспечивают ему преимущества при отсутствии ветра

Дефлектор Григоровича

Одна из наиболее повторяемых конструкций представляет собой усовершенствованный дефлектор ЦАГИ. Дым, который поступает из печной трубы, проходит сквозь сужающийся канал диффузора, благодаря чему увеличивается скорость его истечения. Дефлектор Григоровича лучше всего подходит для дымоходов, установленных в низинах и на участках со слабым движением воздушных потоков, поскольку способен давать хорошую тягу даже в полный штиль.

Дефлектор Григоровича — идеальное решение для местности со слабыми воздушными течениями

Н-образный

Дефлекторы, силуэт которых напоминает букву «Н», предназначены для оснащения дымоходов мощных печей и котельных установок. В таких устройствах поток отработанных газов разделяется на две части и с ускорением выходит через два боковых диффузора. Достоинства конструкции заключаются в существенном улучшении тяги при движении воздушных масс в любом направлении. Кроме того, Н-образный дефлектор не требуют установки козырька, поскольку устье дымохода защищает поперечная труба устройства.

Н-образные усилители тяги предназначены для монтажа на дымоходы мощных тепловых агрегатов

Вращающийся

Устройство выполняется в виде сферы со множеством изогнутых боковых лопаток. Наличие лопастей позволяет прибору вращаться в определённую сторону и работать подобно турбине. Ротационные дефлекторы лучше всего подходят для газовых котлов и превосходно справляются с защитой дымохода от мусора и осадков. Недостатки устройств этого типа заключаются в их низкой эффективности при обледенении и отсутствии ветра.

Многочисленные лопасти вращающегося дефлектора создают тягу подобно турбине

Монтаж

Обязательно следует придерживаться требований СПиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

1. Площадь сечения дымового канала должна быть не менее площади сечения патрубка котла. Дымовые каналы следует выполнять вертикально, без уступов.
2. Должно обеспечиваться разрежение на входе не менее 5 Па. Рекомендуемая высота канала не менее 5 м от воздухозаборного отверстия котла.
3. Обязательно использование ППУ при пересечении крыши или стены.
4. Отсутствие горизонтальных каналов для чистки в чердачных помещениях.
5. Соединения частей не могут монтироваться в межэтажных и чердачных перекрытиях.
6. Дымовой канал не должен соприкасаться с любыми коммуникациями.
7. Нагрев ближайших строительных элементов не должен превышать 50 градусов.

Как монтировать:

• Не рекомендуется использовать трубу сэндвич в качестве первого элемента, установленного непосредственно на выходной патрубок теплогенерирующего аппарата. Первым элементом должен быть адаптер.
• Монтаж идет снизу вверх, каждый последующий элемент входит в предыдущий.

Собираем колпак без специальных станков

Для сборки колпака на дымоход своими руками вам понадобится:

• деревянная или резиновая киянка;
• небольшой молоток;
• специальный зажим;
• металлический брусок толщиной 10 мм;
• гибы;
• ножницы по металлу;
• металлическая линейка;
• маркер;
• металлический уголок с шириной полки 40-45 мм — длиной 1 метр;
• перчатки для работы.

Для облегчения процесса сборки отрезаем на всех заготовках (с обеих их сторон) уголочки, а также надрезаем заготовки по центральной линии в указанном месте:

1. Прикручиваем саморезами металлический уголок (предварительно просверлив в нем отверстия) к краю рабочего стола, который находится ближе к вам.
2. Подгибаем капельник (кромка шириной 1 см). Загибаем сначала с краев, а потом середину (так заготовка не будет соскальзывать с уголка). Угол загиба – 45 градусов (к плоскости заготовки). Для выполнения этой работы совместите линию сгиба на заготовке с краем прикрученного к столу металлического уголка и придайте заготовке необходимую форму, постукивая по ней киянкой.
3. Затем загибаем 2 см (в другую сторону) металла в верхней части заготовки под 90 градусов.
4. В эту же сторону сгибаем заготовку по центральной продольной линии (угол загиба зависит от варианта размещения крыльев колпака на дымоход).
5. С помощью специального инструмента – гибов – загибаем фальцы на всех заготовках. Более подробно этот процесс показан в этом видео — Собираем колпак на дымоход, используя для закрепления «замков» гибы и молоток.
6. Загибаем по 15 мм с каждой стороны на заготовке крышки для колпака. Угол загиба составляет 90 крышку на нашем колпаке с помощью киянки и молотка.
7. Размечаем в центре крышки отверстие, совпадающее с размерами дымохода (c и d). Вычерчиваем в размеченном прямоугольнике прямоугольник меньшего размера (отступив по 20 мм с каждой стороны).
8. Вырезаем меньший (центральный) прямоугольник. Оставшиеся лепестки надрезаем по диагонали (от угла меньшего прямоугольника к углу прямоугольника большого).
9. Загибаем получившиеся лепестки вверх (это в дальнейшем предотвратить затекание воды).
10. Надеваем колпак на трубу и закрепляем его на ней.

Изготовление и монтаж колпака (оголовка, зонта, флюгерки) на трубу дымохода

Изготовить колпак на трубу дымохода своими руками и чертежи отыскать не проблема. Здесь главное обеспечить эффективную работу дымохода и его защиту от внешних факторов. Поговорим о колпаках более подробно в нашем сегодняшнем материале.

Начнем с того, что разберемся, для чего именно служит флюгарка, то есть колпак на дымоход. Его надевают сверху дымоходной трубы. Основная задача — изменение движения потоков воздуха, что способствует обеспечению более эффективной тяги и горения используемого в печи, камине топлива.

Потому основными функциями колпака флюгарки являются:

• Увеличение коэффициента полезного действия дымохода;
• Повышение показателей тяги;
• Защита дымоходной трубы и внутренней части камина, печи от попадания в них грязи, снега, дождя и прочих загрязнителей;
• Защита внутренних стенок дымоходной трубы от преждевременного износа, разрушения.

Конструкция колпака

Изготавливая вертикальный или горизонтальный дымоход, сначала нужно разобраться в особенностях конструкции флюгарки.

Флюгер колпак имеет два основных компонента в своей конструкции:

• Крышка или козырек на дымоход. Служит для того, чтобы защищать дымоход от попадания в него атмосферных осадков, загрязнений;
• Капельник колпака. Он позволяет отводить воду, которая стекает вниз по крышке.

Чтобы изготовить оголовок или флюгер, применяют три основных вида материалов:

• Медь;
• Железо с цинковым покрытием;
• Нержавеющая сталь.

Другие типы материалов, если вы собираетесь изготовить колпак на дымоход своими руками, применять не рекомендуется. Это обусловлено тем, что к материалам для флюгарки предъявляются повышенные требования относительно устойчивости к коррозии.

Если финансы позволяют, обратите внимание на медные колпаки. Их цена составляет от 2,5 тысяч рублей, но есть и более дорогие модели. Преимущества меди в том, что она обладает повышенной устойчивостью к образованию ржавчины.

Такой оголовок точно никогда не заржавеет.

Как работает колпак на дымоходе

Теперь следует разобраться в работе колпака, устанавливаемого на дымоходные трубы. Это позволит определить основные моменты при самостоятельном изготовлении флюгарки.

1. Воздушные потоки двигаются вверх и натыкаются на препятствие — стенки цилиндра колпака;
2. Поток воды словно скользит по его поверхности, заворачивает вверх, что способствует подсасыванию выходящего из дымоходной трубы дыма;
3. Данный эффект способствует более интенсивному движению воздушных потоков внутри дымоходной трубы;
4. Если потоки воздуха не направлены горизонтально, а двигаются под углом или вертикально, флюгарка все равно гарантирует повышение показателей тяги. В такой ситуации подсос воздуха осуществляется через специальные зазоры;
5. Если ветер низовой, воздух образует под колпаком завихрения, из-за которых скорость выхода дыма из трубы замедляется. Потому специалисты рекомендуют обязательно устанавливать так называемый обратный конус под колпаком. Он способствует отражению вихрей, а потому дым будет выводиться из трубы эффективно.

Виды колпаков

Разобравшись в видах дымников, вы сможете определить, какой из них подходит вам больше всего. Ориентироваться нужно не только на внешние характеристики, но также и на эффективность работы колпака, простоту эксплуатации, монтажа и обслуживания флюгарки.

Классификации существуют разные, но чаще всего оголовок делят на такие виды:

• Стандартные колпаки. Они имеют внешний вид домика с четырехскатной крышей;
• Колпак на трубу дымохода с открывающейся верхней крышкой. Такие конструкции легко чистить, что делает их привлекательными в лице многих потребителей;
• С плоской крышкой. Подобные решения актуальны сегодня для домов в современном стиле — модерн, хайтек;
• Колпак с элементом флюгарки. Флюгер в конструкции накрывки предполагает наличие заслонки, которая обеспечивает эффективный выход дыма из трубы даже в условиях сильного ветра;
• С верхней полукруглой крышкой. Такой оголовок встречается чаще всего в европейских домах;
• С щипцепой четырехскатной крышкой. Данный оголовок эффективно защищает дымоходы от снега, проветривает тщательно каналы. Их актуально использовать жителям регионов с длинной и снежной зимой.

Подготовка к сборке

Прежде чем изготовить своими руками колпак на дымоход, необходимо пройти определенный подготовительный этап, на котором вы определитель с материалами, чтобы изготовить оголовок, продумайте конструкцию.

Сборка

Приготовьте заранее все необходимые заготовки. Специалисты советуют предварительно отрезать на них уголки, а также выполнить надрезы по центральной линии. Так вы сможете максимально упростить себе задачу.

Пошагово работа выполняется следующим образом:

• Саморезами металлический уголок необходимо зафиксировать на краю вашего рабочего стола;
• Капельник загибается по краям на 45 градусов, после чего осуществляется загиб по центру. Так заготовка не будет у вас постоянно соскальзывать;
• Около 2 сантиметров металла следует загнуть с углом 90 градусов;
• Используя специальные гибы, инструментом загибаются фальцы заготовок;
• Чтобы собрать козырек понравившейся вам конструкции, дизайна, воспользуйтесь замками гибов и молотком;
• Этим же молотком и киянкой можно без особых проблем закрепить на колпаке изготовленную крышку;
• Меньший прямоугольник получившейся заготовки вырезается, а на остальных образовавшихся лепестках выполняются диагональные надрезы;
• Теперь остается загнуть лепестки вверх. Так вода не будет затекать внутри вашего дымохода;
• Наденьте изготовленный колпак на вашу дымоходную трубу;
• Если хотите дополнительно установить сетку, ее можно приварить или зафиксировать заклепочником;
• Установка осуществляется хомутами или крепежными элементами, чтобы под действием ветра или веса скапливающего снега колпак не сместился.

На практике сделать зонт на дымоход своими силами не сложно. Главное, чтобы конструкция получилась надежной, долговечной и устойчивой к агрессивным воздействиям.

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Виды дымников по материалу изготовления

В зависимости от материала существуют такие виды дымников:

• Медные. Имеют длительный срок службы (около 50 лет), в течение которого сохраняют свой первоначальный внешний вид. Со временем медь покрывается патиной, становясь похожей на старинные изделия.
• Стальные. Не слишком долговечны – при правильной установке и регулярном уходе прослужат около 10 лет.
• Из нержавеющей стали. Более долговечные, нежели стальные. Их срок службы достигает 30 лет.
• Из сплава цинка и титана. Такие же долговечные, как медные. Служат на протяжении 50 лет.

Самыми функциональными считают медные колпаки, но здесь важно помнить, что при контакте с другими металлами медь начинается активно окисляться, из-за чего со временем разрушается. Чтобы это предотвратить, необходимо использовать крепеж, полностью или хотя бы частично изготовленный из меди.

Особую группу составляют кованые дымники на трубу. У них особенно ярко выражена декоративная функция. Такие изделия чаще выпускаются штучно, в том числе по индивидуальному дизайну или личным эскизам заказчика. Чтобы элемент вписывался в архитектуру дома, необходимо, чтобы ковка имела узор, схожий с узором на калитке, воротах или заборе.

На заметку: если планируется отапливать дом с использованием дров, лучше устанавливать неокрашенный дымник. Под действием высоких температур окрашенная сталь очень быстро потускнет и покроется слоем копоти.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

• защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
• защита от проникновения птиц и мелких животных в дымоход;
• продление срока службы кирпичной или стальной трубы;
• украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека.

Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи.

Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

Различают такие разновидности флюгеров:

• индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
• Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

1. Из подготовленного листа металла вырезают элементы флюгера.

1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

1. На трубе потребуется сделать резьбу.

1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

1. На основание с резьбой садят крышку, выполненную из стали.

1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Остались вопросы? С радостью поможем!

Секреты мастерства печников

1. Перед кладкой кирпич надо вымочить – опустить в воду и дождаться, когда бурное извержение воздушных пузырьков прекратится. Влажные керамические блоки крепче схватываются с раствором.
2. Для колки и тески кирпича используйте «болгарку» с алмазным диском для камня.
3. При кладке на чердаке повесьте отвес на стропилах, между будущей трубой и рабочим местом. Это избавит вас от необходимости прикладываться к ней для проверки. Чтобы проконтролировать вертикальность угла, достаточно изменить положение головы.

Не забывайте, что дымоход в частном доме – это не только удобство, но также техническое устройство, требующее правильной эксплуатации и ухода. Чистите его от сажи, инспектируйте на предмет появления трещин, топите печь или камин сухими дровами и он будет исправно служить долгие годы.

Печь на дровах работает благодаря принципу тяги. Горячие газы, выделяемые при горении, устремляются по дымоходу вверх, отдавая по пути теплообменникам тепло.

Для образования тяги нужен правильно рассчитанный дымоход. Издавна для этой цели используют керамический кирпич, благодаря свойствам обожжённой глины.

При проектировании системы отопления очень важно проверить соответствие трубы и печки — кирпич подойдёт далеко не всем системам.

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

• дефлектора в форме усеченного конуса;
• колпака, предохраняющего трубу от осадков;
• обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

• Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
• Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
• Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
• Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.Технология изготовления и монтажа:

1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.
