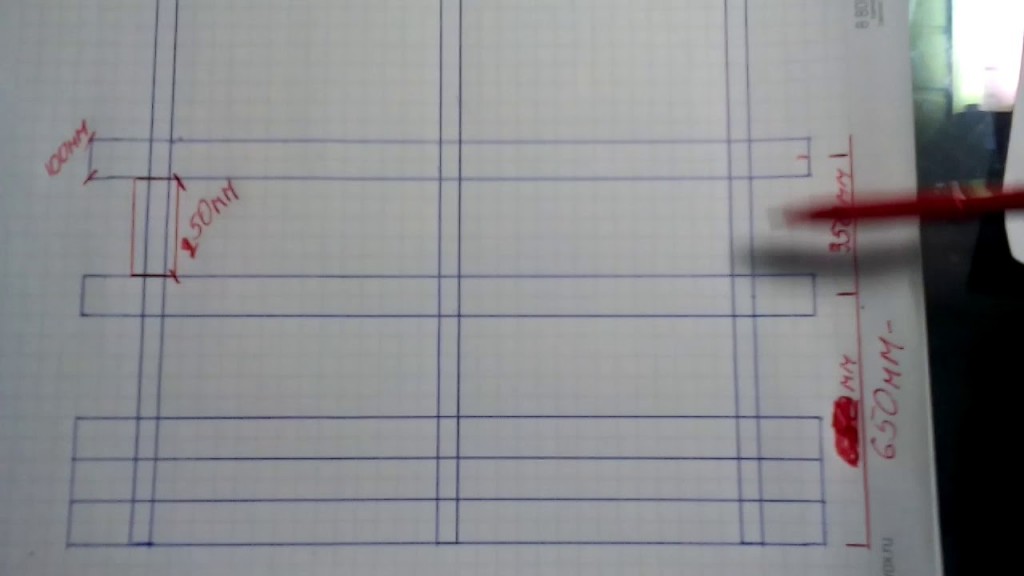

Видеоинструкция правильного расчета шага обрешетки под металлочерепицу

Устройство

Устройство сплошного настила предполагает собой применение бруса или обрезной доски, укладка которых осуществляется вплотную друг к другу. Имеющийся между ними зазор должен равняться 1 см. Необходимая толщина брусьев -50 х 50 мм, размер обрезной доски – 32 х 100 мм. Перед монтажом древесина проходит обработку антисептиком.

Монтаж решетчатого настила намного сложнее, при этом расход материала намного ниже.

Результат — снижение стоимости работ и облегченная конструкция крыши. Решетчатый каркас возводится после того, как стропила укрыты гидроизоляционным материалом. Обязательно оставить зазор между ними для вентиляции. Шаг конструкции под профиль металлочерепицы рекомендовано делать 350 мм. Данный размер составляет расстояние от кромки нижней доски до середины следующей. Благодаря этому можно осуществить крепеж листа металлочерепицы в нижней части волны. В результате повышается декоративность укладки. Самая нижняя доска, которая служит началом обрешетки под металлочерепицу, должна быть на 15 мм шире остальных. Многие производители указывают свой шаг для каркаса. Оптимальный зазор между частями обрешетки указан в инструкции по монтажу, прилагаемый к металлической черепице. К примеру, при монтаже металлочерепицы Монтеррей обрешетка выполняется с шагом не менее 300 мм.

Выбор материала

Желание сэкономить на строительстве присуще любому застройщику, но при этом нужно понимать, на чем можно сократить свои расходы, а где этого делать не следует. Для настила под металлочерепицу подходит только качественная, хорошо просушенная обрезная доска.

Выбирая размеры обрешетки, следует основное внимание уделить ее толщине, которая должна быть не меньше 25 мм (оптимально 32 мм). Перед покупкой нужно лично проконтролировать (откалибровать) разброс толщины досок выбранной партии. Он не должен превышать 2-3 мм. При больших отклонениях лучше поискать другого продавца, потому что такой разнобой приведет к нестыковке обрешеточных досок на стропилах. В итоге металлочерепица ляжет на основание неровно, волнами.

Ширина доски должна быть в пределах от 10 до 15 см. Длина может быть разной, но лучше, если она будет кратна шагу стропил. В этом случае количество отходов при резке будет минимальным.

Строганую доску для обрешетки покупать не обязательно, поскольку ее цена намного выше. Обрезная не строганая доска, распиленная на хорошей ленточной пилораме, имеет минимальные отклонения по толщине.

Перед монтажом всю обрешетку нужно 2 раза обработать антипиреном и антисептиком для исключения возгорания и гниения.

Выбор толщины обрешеточной доски зависит и от шага стропил. Чем он больше, тем толще должна быть доска. Если стропила стоят через 900 мм, доску для настила нужно покупать не тоньше 32 мм, а при шаге в 600 мм ее толщина может быть уменьшена до 25 мм.

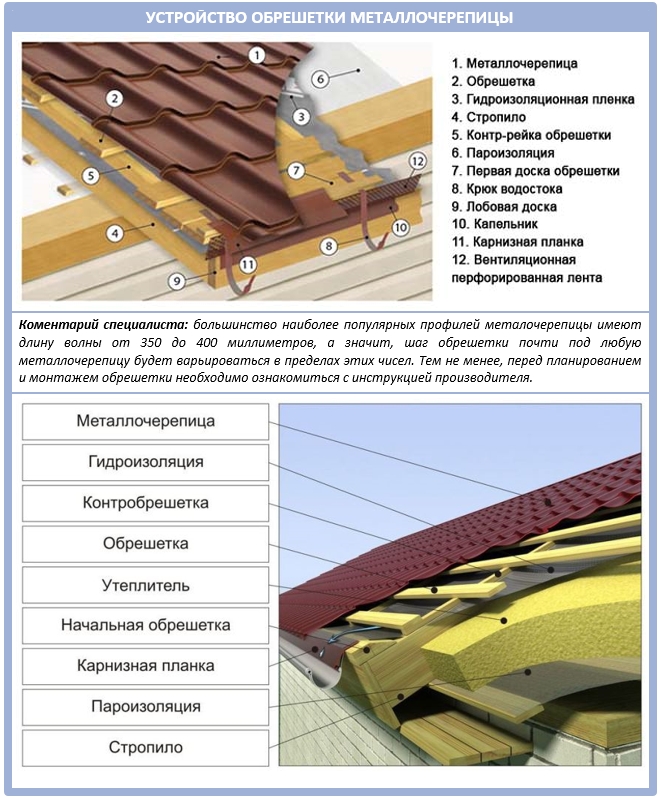

Устройство обрешетки под металлочерепицу

Устройство обрешетки зависит от вида настила, которым будет покрыта крыша, после укладки слоя утеплителя. Также на обустройство обрешетки влияет рельеф профиля.

Если используется сплошной настил — доски к брусьям прибивают плотно, оставляя промежуток в 1 см для необходимой вентиляции. В случае использования решетчатого настила укладка обрешетки становится сложнее, зато экономится расходный материал и уменьшается вес крыши.

Чтобы обеспечить долгий срок службы креплений — их нужно обрабатывать антисептиком.

Как сделать обрешетку под металлочерепицу:

1. После того как будет уложена гидроизоляция необходимо положить деревянный брус размером в 3×3 см, начав монтаж от конька вниз. Брус к стропилам фиксируется саморезами.
2. Затем производится укладка настила, материалом служит обрезная доска толщиной в 32×100 или 25×100 мм. Нижняя доска должна быть шире на 15 мм остальных.
3. Для формирования конька на стропила крепятся две доски, промежуток между которыми должен быть 5 см и сверху фиксируют планку.

Надо отметить, что чем проще конструкция крыши, тем она надежнее. Идеальнее всего — двускатная крыша, поэтому не перегружайте её декоративными элементами.

Основные характеристики обрешетки кровли

При монтаже обрешетки обычно применяют брус, доски и фанеру. Их устанавливают под девяносто градусов относительно уже установленных стропил.

Известно 2 вида обрешетки под монтаж металлочерепицы:

• разряженная.
• сплошная.

Оборудовать обрешетку можно также двумя способами:

• в один слой, когда система основы монтируется на горизонтально выставленных стропилах, а бруски устанавливаются в параллель к коньку;
• в два слоя, когда настил обрешеточный укладывают в 2 слоя (второй настил – это ряд из брусьев, расположенных диагонально друг к другу).

Перед тем как приступать к обрешетке, необходимо высчитать шаг самой обрешетки, а также толщину используемого материала. Во время монтажа обрешеточного настила категорически запрещается применение досок, необрезанных, либо обрезанных лишь наполовину, т. к. в процессе укладки кровельщикам следует передвигаться по крыше, а отрезы досок с дефектами могут оказаться не в состоянии выдержать вес строителя.

Во избежание нестыковки, непрочной установки материала кровли и других всевозможных дефектов, желательно закупить строганный калиброванный материал.

Расчет количества пиломатериала на крышу

Крыша – очень важный функциональный элемент дома. Для обеспечения необходимой прочности ее конструкции производятся специальные расчеты, в том числе и определение количества необходимого пиломатериала. Это очень важно для определения объема предстоящих работ ввиду значительной стоимости строительного материала.

Схема наслонных стропил.

С чего начать вычисления?

Количество необходимого пиломатериала напрямую зависит от нескольких факторов. Производя расчет, необходимо учитывать:

• площадь сооружения, покрываемого крышей;
• тип кровли;
• материал покрытия;
• климатические условия;
• размер и сечение деревянных балок;
• приблизительный вес всей конструкции.

Проще всего самостоятельно выполнить расчет для сравнительно простых крыш, одно- и двускатных.

Полный расчет материалов для крыши.

Шатровые, вальмовые или ломаные конструкции кровли более сложные и требуют наличия определенных знаний для качественного расчета необходимых материалов. Количество скатов в каждом конкретном случае будет зависеть от формы дома и личных предпочтений хозяев. Определение количества пиломатериала в значительной мере зависит именно от этого показателя. Каркасом для крыши является стропильная система.

Оно должна без проблем выдерживать сильные порывы ветра, значительную толщину снегового покрова и другое воздействие, сохраняя саму крышу в рабочем состоянии. Стропильная система представляет собой конструкцию, сооружаемую из бруса с различным сечением, досок, бревен, других материалов и крепежей. Основными элементами, которые будут рассчитываться, являются мауэрлаты, стропила, обрешетка и контробрешетка. Расчет максимальной нагрузки на 1 м стропил выполняется с использованием специальных таблиц.

Выполнение расчета стропильной системы

Расчет стропильной системы.

Определение количества пиломатериала, необходимого для сооружения крыши, выполняют в таком порядке:

1. Мауэрлаты укладывают по периметру кирпичного дома, поэтому расчет пиломатериала в данном случае сводится к вычислению периметра здания. Для мауэрлатов используют качественные бревна или брус минимальной толщиной 100 мм.
2. Чтобы рассчитать пиломатериал для стропил, необходимо определить их длину. Для примера возьмем двускатную крышу высотой 4 метра для дома размером 8 на 10 метров. Стропила устанавливаются поперек 10-метровой стороны. Используя теорему Пифагора, производят расчет:

• а = √(в2 + (с/2)2), где;
• а – длина стропила;
• в – высота крыши;
• с – ширина здания + выпуски под карнизы по 0,5 м;
• а = √(42 + (9/2)2) = 6,02 м.

1. Сечение стропильного бруса вычисляют, опираясь на множество факторов. Для простых конструкций используют рекомендательные таблицы. Например, при длине стропил 6 м и шаге 0,6 м их сечение должно быть не менее 50 на 200 мм, при шаге 1,1 м – 100 на 200 мм, а при шаге 1,75 м – 100 на 250 мм.
2. Далее определяют общее количество бруса для стропил. Например, если будет использоваться брус сечением 50 на 200 мм, то при длине крыши 10 м необходимо 17 пар стропил (10 / 0,6 = 16, 66), что при длине одной стропильной ноги 6,02 составит:

17 х 2 х 6,02 = 205 м

При шаге 1,1 м необходимо 9 пар брусьев, или:

9 х 2 х 6,02 = 109 м

Стропила являются основными несущими элементами конструкции, испытывающими значительные нагрузки, поэтому для них следует приобретать качественный пиломатериал из хвойных пород с минимальным количеством сучков, без трещин.

1. Кроме стропил, производят расчет пиломатериала для контробрешетки (в случае устройства гидроизоляции). Она укрепляется на стропилах для создания зазора между обрешеткой и гидроизоляционной мембраной. Для устройства контробрешетки используют бруски толщиной 2-5 см, общий метраж которых соответствует общей длине необходимого стропильного бруса.
2. Количество пиломатериала для обрешетки зависит от выбора кровельного материала. Например, для битумной черепицы или оцинкованных стальных листов устраивают сплошную обрешетку, для полимерной и керамической черепицы – частую, а для металлочерепицы и ондулина – редкую. Для сплошной обрешетки используют доски, а для обрешетки с определенным шагом – бруски толщиной не менее 5 см. К определению величины шага следует подходить с особым вниманием. Слишком большое расстояние может привести к деформации кровельного покрытия, а слишком маленькое – к необоснованному увеличению общей массы конструкции.
3. Кроме указанных элементов, в конструкции крыш используют стойки из бруса толщиной 100-150 мм для укрепления конструкции, затяжки, кобылки, подшивочные и лобовые доски.

Зная, как рассчитать пиломатериал, можно самостоятельно определить его примерное количество. Для полного расчета следует обратиться к квалифицированным специалистам, которые учтут все нюансы и особенности конкретного здания.

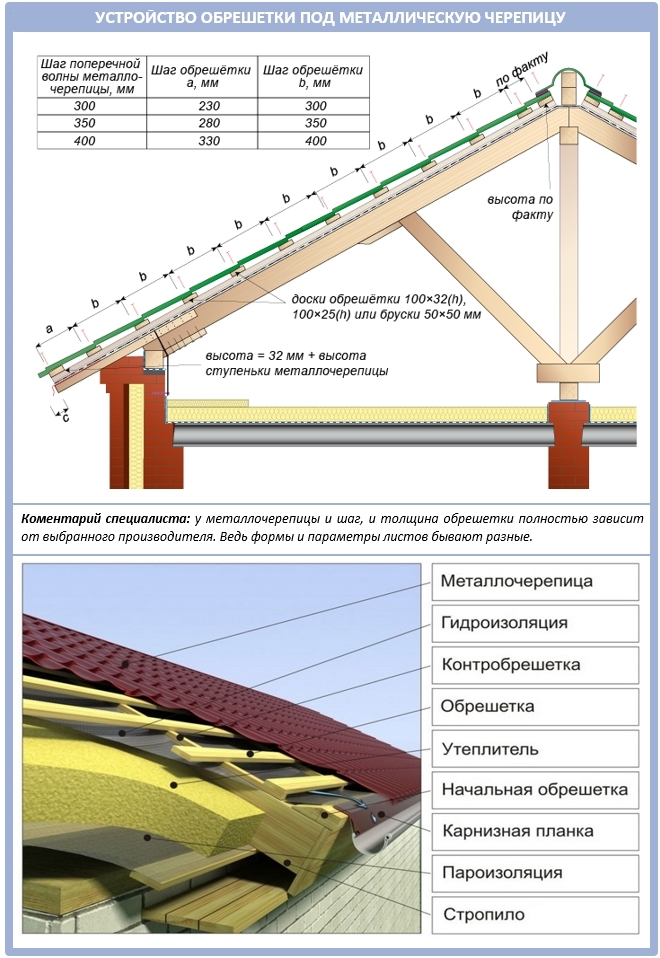

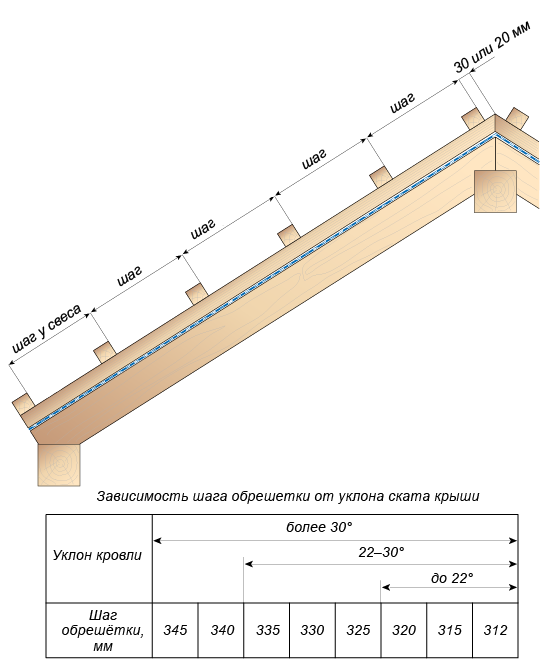

Вид и шаг обрешетки под металлочерепицу

В зависимости от уклона кровли применяется шаговая либо сплошная обрешетка:

Лист металлочерепицы своим волнообразным рельефом имитирует внешний вид уложенных рядов штучной керамической черепицы. Точка крепления листа саморезом повторяется на этом рельефе через равные промежутки. Если раскладка обрешетки рассчитана правильно, саморез должен войти ровно в середину доски.

Несмотря на разнообразие дизайнов металлочерепицы, существует 2 длины волны и 2 основных шага обрешетки. Это 350 и 400 мм между центрами досок.

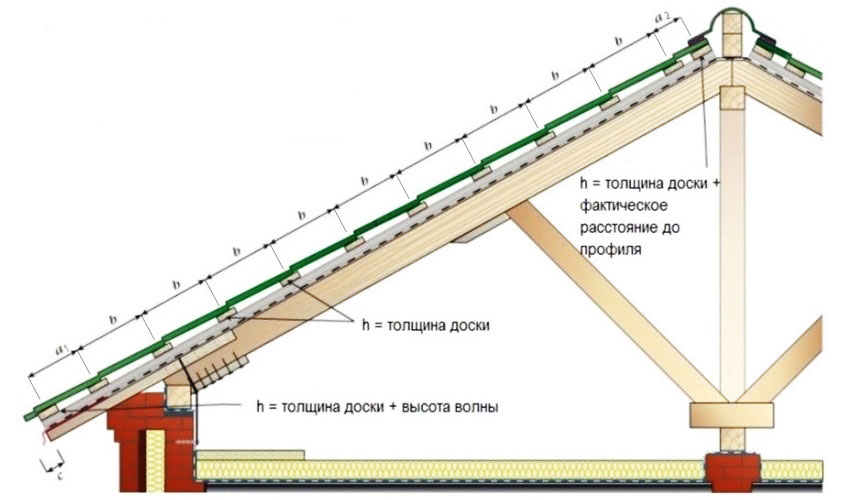

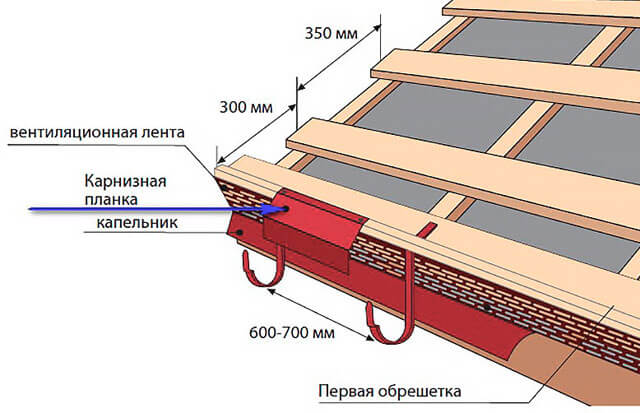

Важный нюанс: расстояние от первой (самой нижней) до второй доски обрешетки берется на 50 мм меньше . Это связано с тем, что металлочерепица крепится не заподлицо с лобовой доской, а с выпуском на 50 мм.

Рекомендуемый шаг обрешетки и другую справочную информацию по монтажу металлочерепицы предоставляет производитель.

Размер обрешетки под металлочерепицу

Под размером каркасной основы подразумевается ее шаг, который зависит от расстояния волн металлочерепицы и вида используемого профиля.  Дистанцию между брусками начинают считать от нижней точки начальной доски. В учет берется не расстояние зазора, а промежуток между осями материала. Первую доску рекомендуется укладывать с меньшим интервалом.

Доска обрешетки должна располагаться так чтобы высшие точки всех волн металлочерепицы находились на ней. Если не соблюдать такое размещение, то укладка кровельного материала будет неправильной. Прочность и срок службы крыши значительно снизится, и ухудшатся ее эстетические свойства.

При расчете шага между брусками обрешетки также уделяется внимание наклону ската крыши. У конструкций с большим углом наклона следует выносить более длинную полосу черепицы на край для обеспечения надежной защиты стен здания от атмосферных осадков.

Параметры желоба для стока воды оказываю немаловажное влияние на величину шага каркасной основы. Свес металлочерепицы должен располагаться так чтобы вода, стекающая с крыши, попадала ровно в водосточную трубу. Если расположить кровельный материал не будет доставать до желоба, то вода станет попадать на стены здания.

Величина шага для обрешетки часто указывается в сопроводительной документации к металлочерепице.

Монтаж обрешетки на кровлю из рубероида или листовой стали

1. Очистите крышу от мусора и грязи. Удалите отслоившийся и порванный рубероид, вскройте пузыри и обрежьте их края. Отогнутые участки металлической кровли необходимо выпрямить или обрезать.

Сметите мелкие обрезки и пыль щеткой.

2. Закрепите брусья контробрешетки на торцах крыши, в местах провалов кровли подложите обрезки досок или куски фанеры нужной толщины. Между брусьями вдоль карниза и конька натяните шнуры, выровняйте по ним остальные брусья контробрешетки и закрепите их на стропилах.

3. Установите необходимый размер шага и смонтируйте брусья обрешетки. На коньке и ребрах крыши, а также вокруг печных труб и проходных элементов выполните сплошную обрешетку.

4. Если длина брусьев обрешетки меньше ширины крыши, их стыки выводятся на середины брусьев контробрешетки.

5. Контробрешетка и обрешетка выполняются из брусьев сечением не менее 5х5 см. Сплошная обрешетка монтируется из плит ОСП, фанеры или обрезной доски 25 мм.

Несущая способность обрешетки вашей крыши

Конечно, как и несущая способность любого элемента здания, несущая способность обрешетки очень важна. Она зависит от свойств материала и его размеров, шага опорных точек. Для обеспечения необходимой несущей способности следует определиться с материалом обрешетки (доска, брусок, металлопрофиль), его размерами и шагом монтажа. Толщину доски или бруска, подходящих для обрешетки именно вашей кровли, можно высчитать, используя ряд формул и значений из весьма умных книг по расчёту деревянных конструкций. А можно поступить проще – прибить доску между стропил и встать на неё всем весом, отсутствие значительного прогиба сообщит о правильном выборе. Само собой разумеется, что для эксперимента привлекается человек среднего телосложения без проблем с лишним весом, без боязни высоты и открытых простратнств.

Размеры элементов обрешетки

Обычно крышу собирают со стропильным шагом от 60 до 90 см. Для крепления гидроизоляции берут брус размерами 5×5 см либо планки 3×5 см. Длина доски на обрешетку зависит от расстояния между стропилами и особенностей самой черепицы:

Стартовая направляющая по толщине соответствует сумме толщин контробрешетки и направляющей рейки. Начальная планка нужна для поддержания профлиста в месте, где он выходит за обрешетку, и образует карнизный свес. Поэтому ее монтаж производится по нижнему краю стропил, над ветровой доской. Для усиления этого участка можно вплотную к стартовой установить еще одну направляющую.

Расчеты

Количество материалов рассчитывается после проведения замеров и подбора необходимого шага. После этого определяется кубатура пиломатериалов. Отдельный расчет необходим для особых зон, в которых требуется сплошной настил. К ним относятся:

• примыкания кровли к стенам;
• дымоходы;
• слуховые и мансардные окна;
• карнизы;
• ендовы;
• коньковые элементы.

В качестве крепежа выступают саморезы или гвозди. Последние используются в том случае, если стропила находятся в одной плоскости. При корректировке высоты эффективнее применять саморезы.

Важно: Для ускорения процесса монтажа можно использовать деревянный шаблон под обрешетку. Это гораздо быстрее, чем каждый раз замерять расстояние между досками. Если вы не уверены в геометрии стропильной системы, крепите бруски саморезами. При необходимости их можно открутить и внести корректировки.

Обрешетка под металлочерепицу Монтерей: тонкости устройства

Считается, что надежная крыша – это залог  надежности дома. И с этим трудно не согласиться. Взявшись за кровельные работы, надо предварительно ознакомиться  со свойствами покрытия правилами устройства обрешетки конкретно для  него. Известно, что для разных материалов для кровли правила установки могут иметь принципиальные отличия. К сожалению, последствия ошибок могут дать о себе знать только по истечении длительного времени, поэтому  необходимо предупредить их изначально.

Обрешетка под металлочерепицу Монтерей имеет существенные отличия от каркаса под другие материалы, как и под  другие модели металлочерепицы.

Отличия металлочерепицы Монтерей

•  используется в качестве покрытия и деревянных, и каменных домов;
• применяется для покрытия крыш любой формы при уклоне больше 14°;
• простота монтажа;
• долговечность;
• отсутствие необходимости в усилении стропильной системы, так как вес его квадратного метра меньше 5 кг;
• легкость ремонта, в частности, замены поврежденного листа;
• экологическая безопасность;
• стойкость к агрессивному воздействию атмосферы;
• пожаробезопасность,
• стойкость окраски.

Перед укладкой покрытия кровли проводят подготовительные работы. В следующей очередности  монтируются:

• держатели водосточных желобов (конечно, если их установка планируется);
• гидроизоляция;
• утепление;
• пароизоляция;
• обрешетка кровли под металлочерепицу.

Укладка гидроизоляции и установка обрешетки

Материал для кровли не способен сам по себе обеспечить полноценную  сухость в подкровельном  пространстве. Из-за разницы температуры на улице и под кровлей, зимой на стропилах и листах металлочерепицы  конденсирует влага, а летом – с их обратной стороны испаряется влага и вызывает гниение и плесневение деревянных конструкций и коррозию металла.

Избежать всего этого можно при соблюдении трех правил:

• правильно организованная вентиляция,
• гидро-,
• тепло- и пароизоляция.

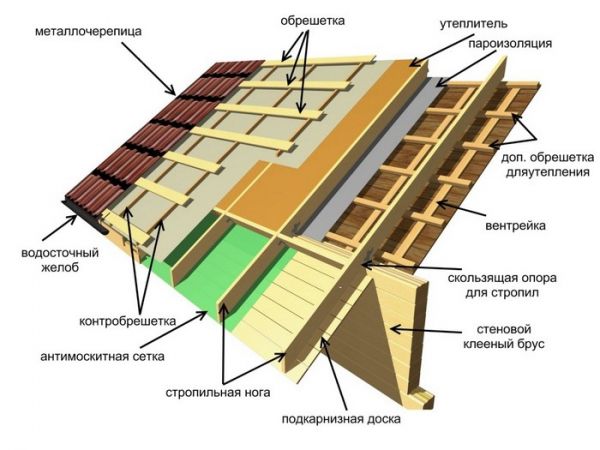

Общие принципы устройства этих слоев кровельного «пирога» для различных кровельных материалов схожи, но с единственной поправкой – в случае металлочерепицы в качестве гидроизоляции нельзя использовать материалы на основе битума.

Обрешетка под металлочерепицу Монтерей отделяется от  слоя гидроизоляции контробрешеткой, собранной из реек или брусков. Их набивают поверх стропил прямо на уложенный гидробарьер, обеспечивая тем самым воздушный зазор, необходимый для организации  в подкровельном пространстве вентиляции. Он обеспечивает отвод конденсата, образующийся на внутренней стороне покрытия. Забор воздуха происходит в районе свеса карнизов, а вывод, уже насыщенного влагой,  – у конька.

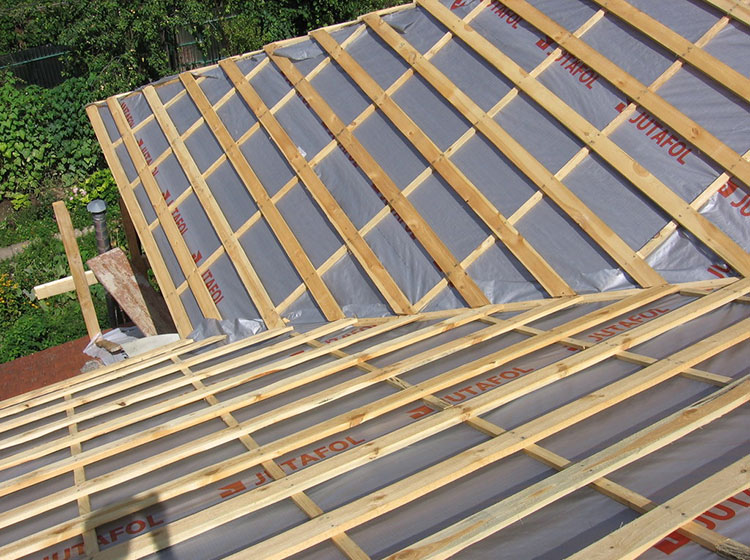

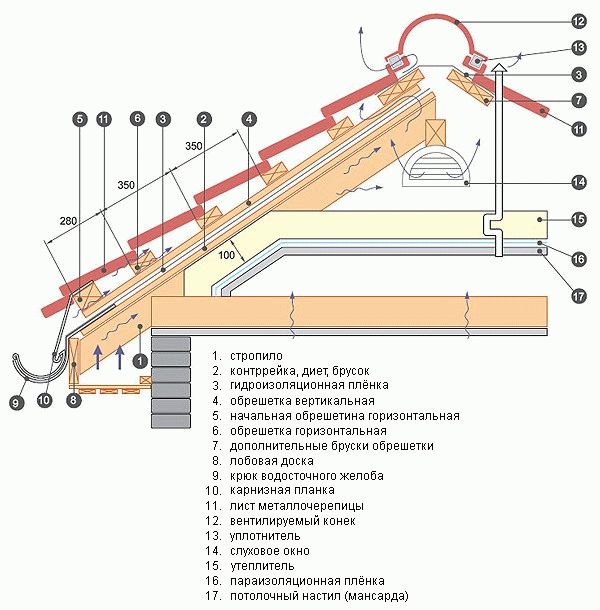

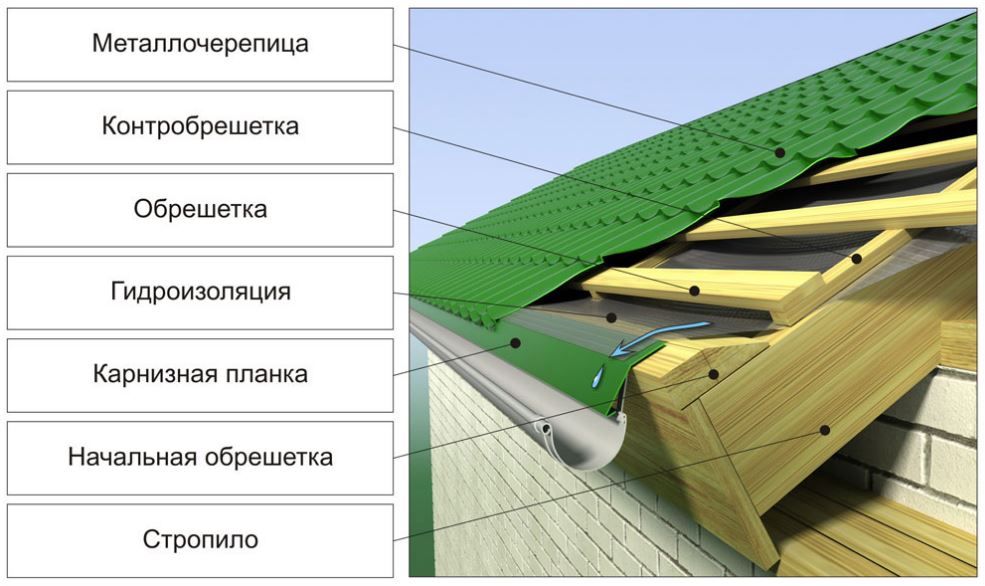

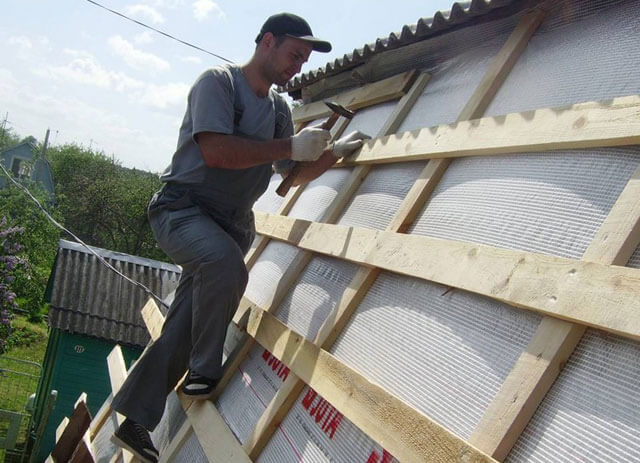

Обрешетка и контробрешетка под металлочерепицу образуют конструкцию, в которой вторая, с одной стороны, служит каркасом для сооружения  опалубка, а с другой – дополнительно фиксирует гидроизоляцию.

Как делать обрешетку под металлочерепицу

Все конструкции из дерева перед использованием обрабатывают  антисептическими и  антипиреновыми средствами.  Доска для обрешетки под металлочерепицу при покупке может иметь разную толщину, например, 30- миллиметровая  – 27–35 мм. Поэтому для обеспечения точности, прежде чем начать  монтажные работы, необходимо провести их калибровку

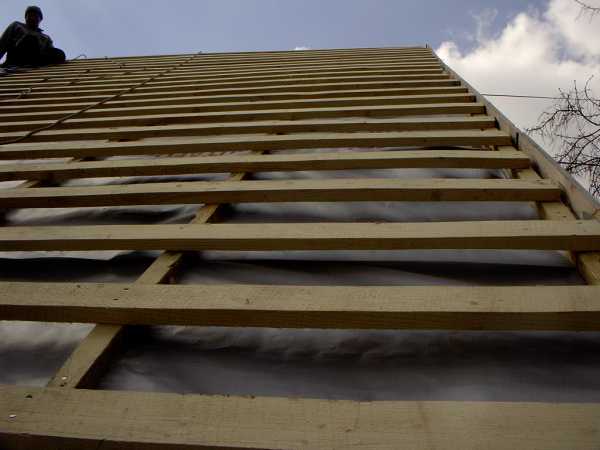

Схема обрешетки под металлочерепицу предполагает делать ее несплошной. Какой шаг, расстояние между решетинами, точнее, между ближним и дальним краями соседних досок, следует выбрать, зависит от того, какой  вид материала кровли выбран.

Для стропил с шагом больше 10 см для каркаса под кровельное покрытие используют доски большей толщины.

Сечение обрешетки под металлочерепицу обычно равно 32 или 25×100 мм для досок или 50×50 мм для брусков. Для самой нижней решетины его значение должно быть больше, чем   остальные на величину  высоты поперечной волны  черепицы, поскольку ее укладывают под ступеньку листа этого кровельного покрытия. Это примерно составляет 10–15 мм. Монтируют первую решетину строго параллельно карнизу, так как от ее  правильного расположения зависит также ровность первого листа черепицы.

Расчет обрешетки  выполняют с учетом  требования, предъявляемому к   его шагу – он должен быть равен длине поперечной волны, которая у различных моделей неодинакова.

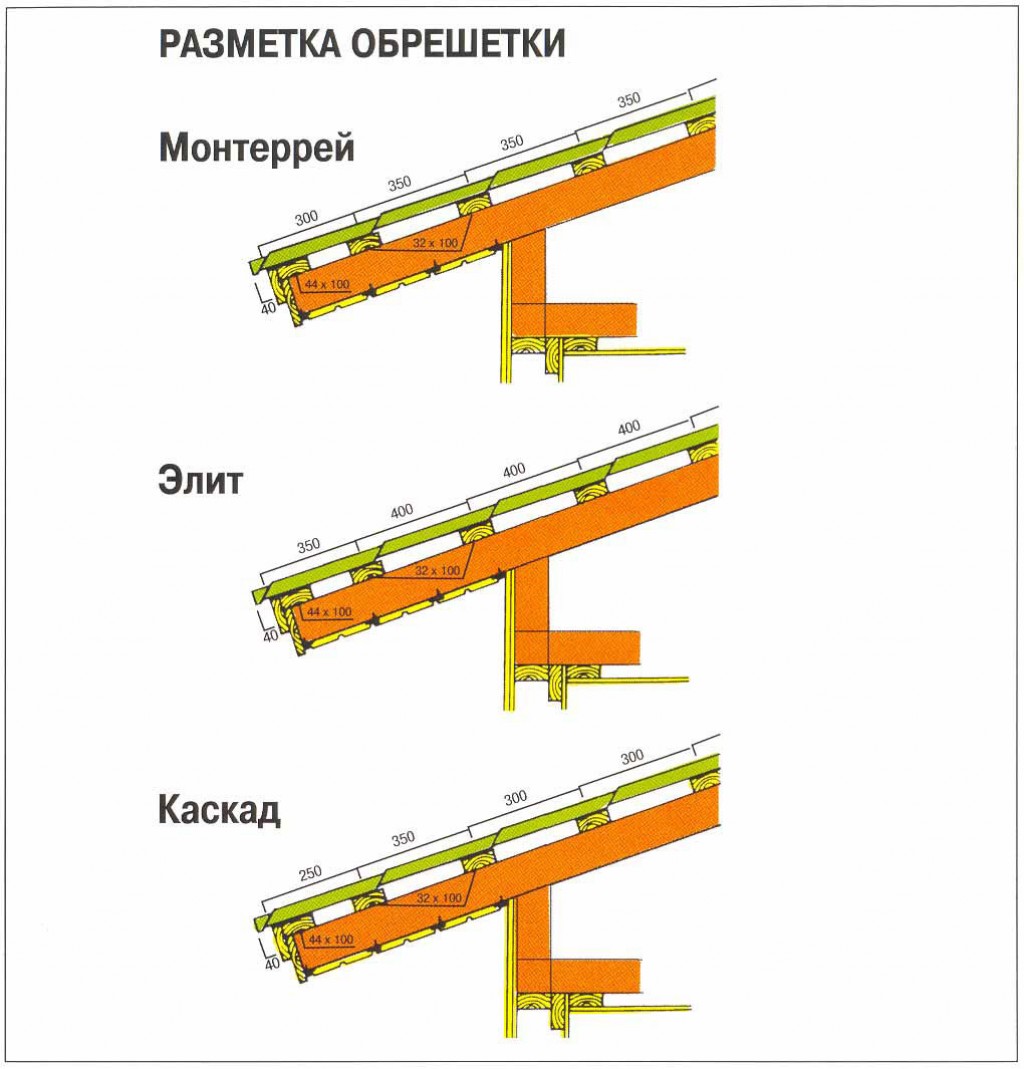

 Например, шаг обрешетки под металлочерепицу Монтеррей, одного  из самых популярных материалов для  кровельного покрытия, составляет 350 мм, только вторую доску укладывают  с отступом в 280–300 мм от нижнего края предыдущей, то есть первой.

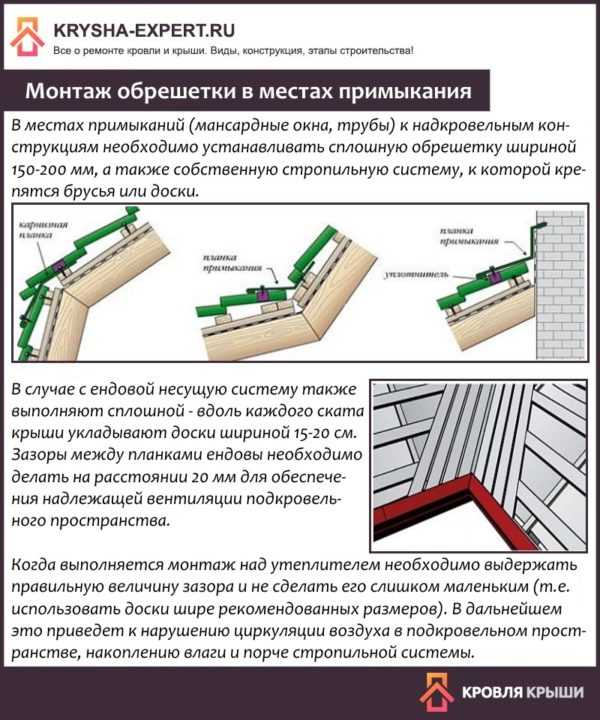

В местах типа ендовы, дымоходов, периметров слуховых или мансардных окон укладывается сплошная.

Последнюю решетину подбирают такой высоты, чтобы обрезанный лист профиля не прогибался. При необходимости с обеих  сторон у конька на расстоянии 5 см друг от друга  устанавливают две дополнительные обрезные доски, упрощающие крепление коньковых элементов. При монтаже опалубка предусматривают также крепления для вентиляционных труб и других проходных элементов.

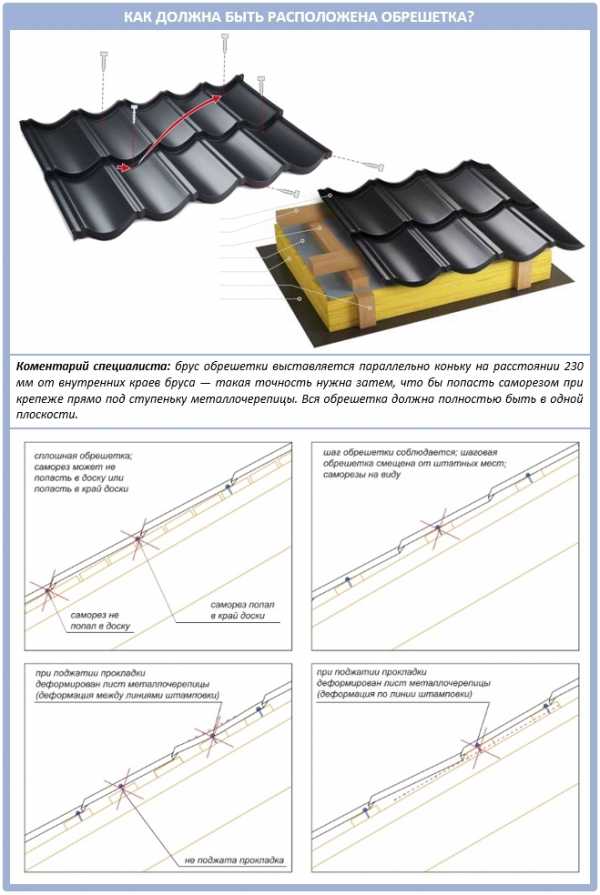

Как выровнять обрешетку под металлочерепицу, расстояние обрешетки, правильное крепление металлочерепицы к обрешетке, наличие контробрешетки  – все важно, чтобы получить надежную  и прочную крышу.

• Без последней, например,  уменьшится или полностью исчезнет вентиляционный зазор,
• Увеличение шага, неровность обрешетки приведут к «морщинистости» листов, к их нестыковке, Нарушение способа крепления – к слабому креплению или коррозии профиля.

Для правильной установки каркаса под профиль важен и диаметр желоба, для каждого значения которого размер вылета – разный.

По законам геометрии, уклон ската крыши чем будет круче,  тем придется опускать металл ниже, чтобы достичь необходимой величины вылета.

Еще одним  важным параметром является  правильно рассчитанный уклон крыши.

2020

Шаг между брусками

В каркасе расстояние меж близлежащими параллельными «ребрами» принято называть шагом. Обычно для надежности конструкций брус крепится на расстоянии 45- 60 сантиметров, не более. Здесь имеются и свои тонкости. Шаги должны быть подобраны, исходя из целей, что ставятся перед отделкой. Если она предполагает наличие утеплителя, то расстояние для шага берется чуть поменьше ширины утепляющего материала (если тот покупается, к примеру, в рулоне). В данном случае утеплитель плотно прилегает к стенке, и это увеличивает практичность использования обрешетки под вагонку.

Видео: Так выглядит каркас под вагонку

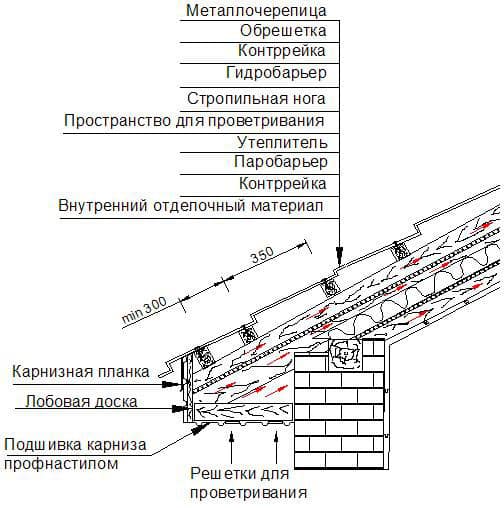

Монтаж кровельного «пирога» и других «мелочей»

После набивки обрешетки приступают к утеплению кровли и установке различных «мелочей». Первым делом укладывают верхний слой (который будет непосредственно контактировать с покрытием). Им является гидробарьер, сделанный из специальной мембранной пленки. Пленку следует предварительно закрепить скотчем: категорически запрещено ее повреждать, крепя гвоздями или саморезами. Если нет контробрешетки, то пленку крепят скотчем к тыльной стороне стропил.

После укладки гидробарьера приступают к монтажу отеплителя. Плиты утеплителя укладываются в ячейки обрешетки. Рекомендуется их каким-либо образом закрепить. При этом не имеет значения, какой материал будет использоваться.

Завершает «пирог» пароизоляционная пленка, которая отводит влагу из-под него. Ее следует закрепить скотчем.

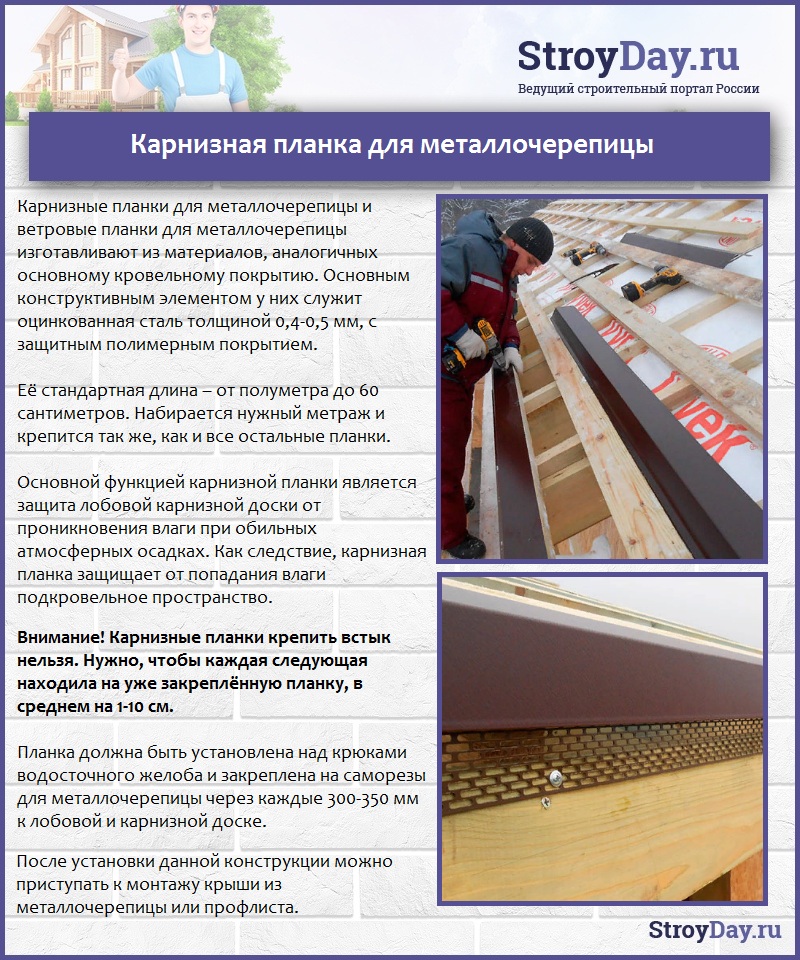

Далее приступают к монтажу карнизных планок. Они защищают крышу от задувания осадков под металлочерепицу.

После монтажа карнизных планок монтируется система водостока. Ее рекомендуется приобрести у фирмы-изготовителя металлочерепицы, поскольку такая система будет оптимизирована под конкретный вид покрытия крыши. Для ее монтажа первым делом следует закрепить кронштейны, на которые укладываются желоба. При этом желоба монтируют и закрепляют сразу.

На этом этапе делают монтаж части системы вентиляции (решеток на карнизах). После выполнения этих работ крыша под металлочерепицу подготовлена и можно приступать к монтажу покрытия.

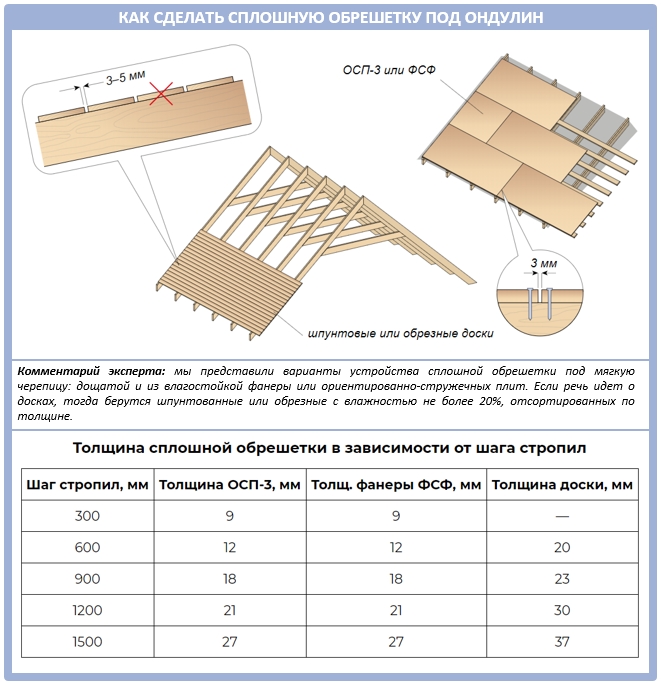

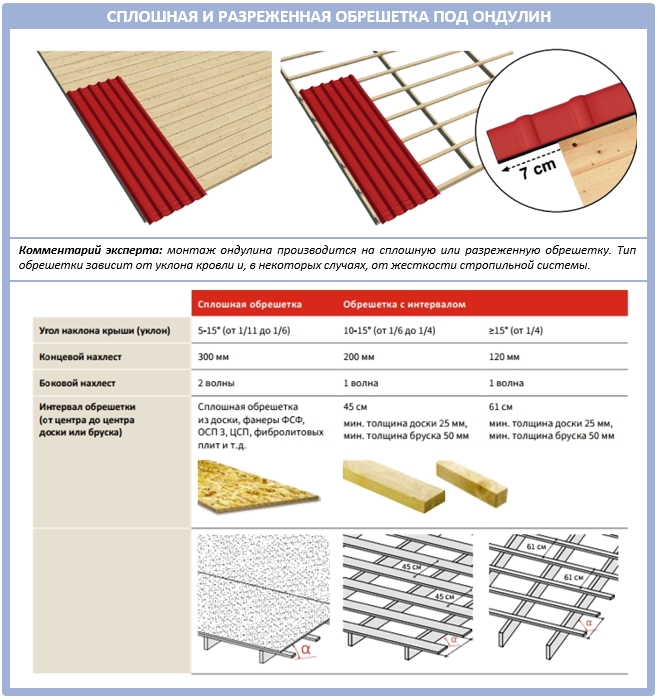

Особенности сплошной и разреженной обрешетки

Что определяет шаг обрешетки в конструкции крыши? В зависимости от того, какой кровельный материал был выбран для крыши, существуют два различные виды обрешетки под него:

1. Сплошная обрешетка кровли – монтаж досок такой конструкции осуществляется с шагом, который не превышает одного сантиметра. Также допускается вариант использования листов фанеры. Чаще всего такую обрешетку делают под такие виды кровельных материалов, как мягкая черепица и плоский шифер. Также все виды мягких кровельных покрытий укладываются именно на такой вид обрешетки.

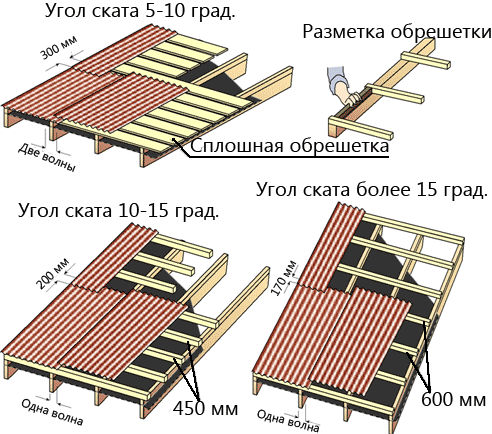

2. Разреженная – монтаж планок такой конструкции может быть различным в зависимости от материала, достигая нескольких десятков сантиметров. Чаше всего этот вид обрешетки используют под металлочерепицу, шифер и керамическую черепицу.

ВАЖНО! Сплошная обрешетка в некоторых случаях может быть применима для других видов материалов, если на крышу будут осуществляться большие нагрузки. Иногда доски или фанеру в таких случаях монтируют в два слоя.

Чаще всего толщина обрешетки такого типа составляет 25 миллиметров. Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска.

Особенности

Обрешетка имеет две основные функции – выполнять роль основания под фиксацию финишного материала, а еще быть прослойкой между гидроизолятором и наружным кровельным слоем. Особый настил образует вентканал, не позволяющий кровельному полотну усугублять свое состояние конденсатом, подвергаться гниению и существенно снижать срок своей эксплуатации.

Обрешетка под профнастил по традиции сооружается из дерева, но встречаются и варианты из металла или железобетонных плит.

Металлическую конструкцию выбирают, если листы профнастила толще 0,7 мм и если уклон ската совсем мал.

Обрешетка может быть двух видов.

Деревянная. Для нее берется брус либо обрезная доска хвойных пород. Это дешевле металлоконструкции практически всегда, да и проще в монтаже.

При строительстве обрешетки помимо уклона кровли заранее определяется длина волны и толщины будущего покрытия. От этого будет зависеть шаг обрешетки. Производители профнастила обычно не ленятся и отмечают в сопровождающих документах список требований к укладке материала. Например, в загородном строительстве обычно предпочтителен профнастил с профилем, имеющим высоту 35 мм, выполненном из стального листа толщиной 0,7 мм. И данный материал отлично стелется на обрешетку, составленную с шагом в полтора метра (с учетом того, что кровля просчитана на нагрузку до 600 кг на квадрат). По данной крыше можно безопасно передвигаться при ремонте или необходимой очистке.

Обрешетка под металлочерепицу монтеррей: схема и метод укладки

Главным основанием под металлочерепицу является обрешетка.

Это наиболее важный этап во всех строительных работах по созданию крыши, поэтому к нему нужно подойти с большой ответственностью, придерживаясь всех советов и рекомендаций.

Укладка металлочерепицы монтеррей начинается после следующих подготовительных процедур:

Перед использованием всех древесных элементов обрешетки, их необходимо обработать специальными составами, которые будут препятствовать гниению материала, а также получат способность противостоять воздействию насекомых.

ОБРАТИТЕ ВНИМАНИЕ!

В местах наличия окон, дымохода или ендовы создается сплошная обрешетка.

обрешетка под черепицу

Начиная строительство обрешетки, следует быть внимательным на всех этапах ее создания, потому что при некачественном основании крыши все листы металлочерепицы монтеррей в итоге лягут неровно, что приведет к плохому качеству всей конструкции.

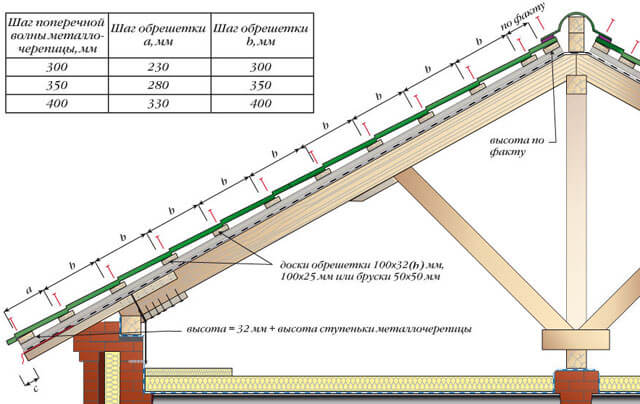

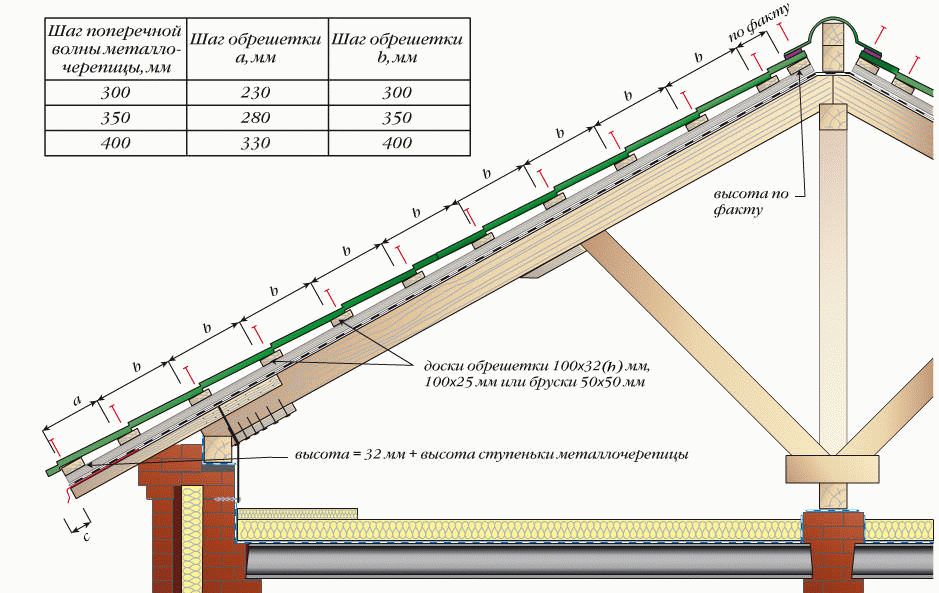

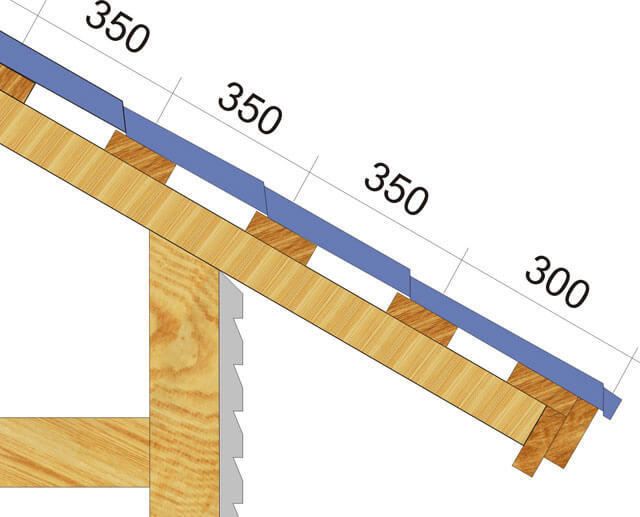

Шаг обрешетки под металлочерепицу

Шаг обрешетки для металлочерепицы посчитать очень просто.

ВАЖНО!

Как уже говорилось, профиль металлочерепицы имеет повторяющийся рельеф. Нижние точки этого рельефа — места допустимого расположения саморезов. Повторяющееся расстояние между ними называется «шаг волны», это определяющая величина, влияющая на размещение досок обрешетки. Центральная (осевая) линия досок должна соответствовать нижним точкам волны.

Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы, снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке.

Устройство кровли из металлочерепицы по деревянной обрешетке

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.

К основным видам таких средств можно отнести:

• огнезащитные (антипирены);
• биозащитные;
• водоотталкивающие;
• защищающие от плесени и грибка;
• универсальные средства.

Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

Расчет обрешетки под металлочерепицу

Минимизировать расходы на приобретение пиломатериалов можно, если правильно рассчитать конструкцию и размеры обрешетки под металлочерепицу. Для этого вначале измеряют размеры скатов (высоту, длину) и прибавляют лобовые доски и выпуски.

Методика расчета обрешетки проста. Если известна общая площадь кровли — 100 м² и при этом для устройства обрешетки применяют доски 25×150×4000 мм (толщина, ширина, длина), то:

• площадь доски будет равна 0,15 × 4 = 0,6 м²;
• количество досок, необходимых для монтажа 100 ÷ 0,6 = 167 шт.;
• объем (в куб. метрах) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
• объем всех досок 100 × 0,015 = 1,5 м³.

То есть, для устройства обрешетки сплошного типа потребуется 1,5 м³ досок. Для разреженной обрешетки нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками (брусьями).

Пример расчета выглядит следующим образом.

К примеру, площадь кровли – все те же 100 м², длина скатов – 6 м, ширина – 9 м, шаг обрешетки – 300 мм. Тогда:

Обрешетка под металлочерепицу

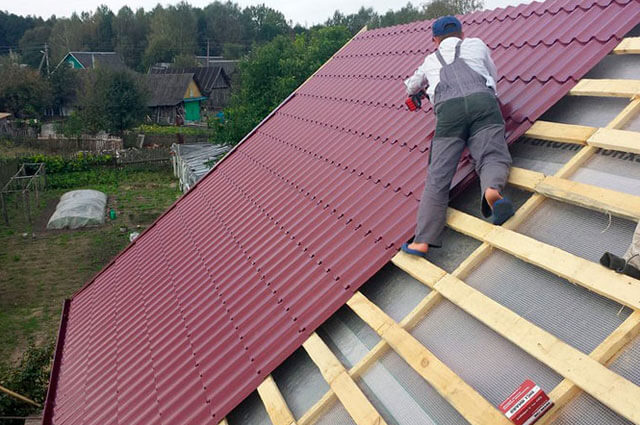

Крепление металлочерепицы к обрешетке с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

• Покрытие листа не переносит деформаций — может разрушиться защитный слой, образуя очаг коррозии, поэтому основным требованием к обрешетке является отсутствие прогибов и неровностей.
• Обрешетка крепится к стропилам поверх слоя гидроизоляции, обязательного для металлической кровли.

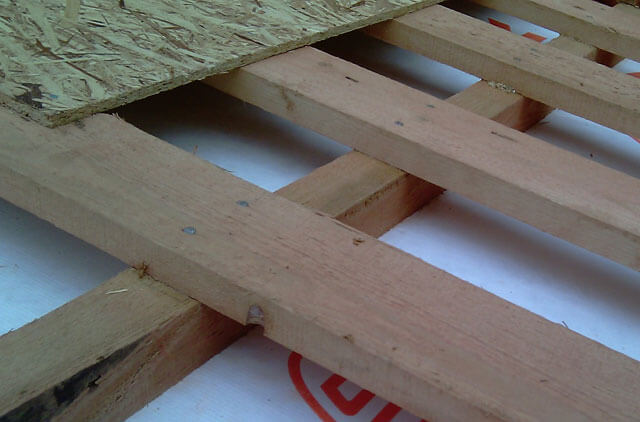

• Применяют два типа обрешетки — сплошной и разреженный. При сплошном расположении досок между ними оставляют зазор в 1 см, такой тип требует наличия большого количества пиломатериалов, вес обрешетки значительно увеличивается, но можно использовать любой размер металлочерепицы, расчет не требуется.

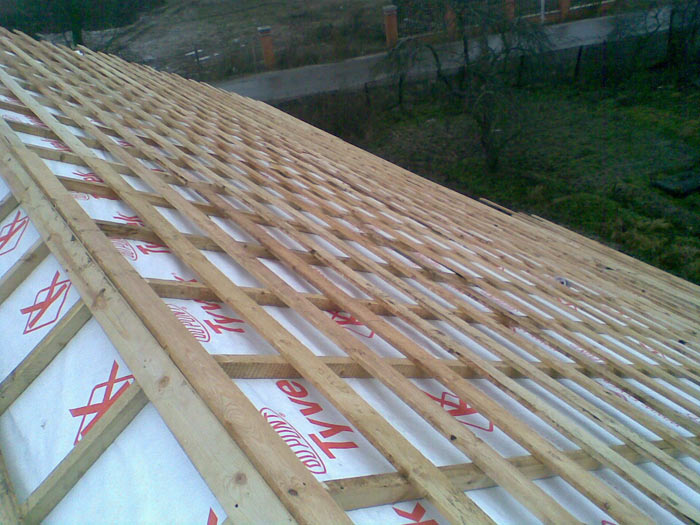

• Разреженный тип обрешетки более экономичен по пиломатериалам, имеет значительно меньший вес (а значит, создает меньшую нагрузку на стропильную систему), но требует правильного расчета, чтобы шаг бруска соответствовал размеру листа металлочерепицы.
