Установка и монтаж ветровой торцевой планки для металлочерепицы и профнастила

Тонкости подготовки

Для начала нужно сделать шаблон, то есть образец из комплектующих элементов сайдинга. Его стоит приложить к месту монтажа. Если все сошлось, то можно делать один комплект, который будет установлен на место. В случае правильного расположения можно продолжить. Непрофессионалы часто сразу нарезают детали на весь дом, в чем и состоит их основная ошибка. После монтажа первых же деталей они понимают, что сильно ошиблись. Это приводит к необходимости покупки нового материала, так как этот уже не годен к применению. Лучше тщательно все подготовить, чем сделать так.

Планка ветровая часто используется и в комбинированном варианте, когда речь идет о металлочерепице на крыше и сайдинге на стенах. В таком случае нижний край торцевой планки должен на всем протяжении максимально плотно прилегать к виниловому сайдингу. Нахлест тут недопустим. Стороны должны смотреться хорошо, и при этом не должно быть щелей.

Это наиболее ходовые варианты того, как может быть установлена планка ветровая. Все тонкости и нюансы зависят от каждого конкретного случая.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

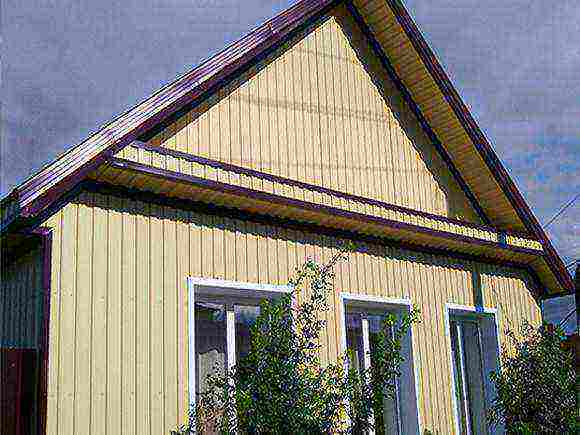

Как профнастилом обшить карниз здания

К обшивке карнизов приступают после окончания монтажа кровельного покрытия. Одновременно с подшивкой свесов крыши устанавливаются желоба водосточной системы.

На первом этапе строго по одной линии обрезают концы стропильных ног или кобылок. При этом торцы их должны быть параллельны поверхности стены. Когда подшивка свеса выполняется в виде короба, необходимо до монтажа каркаса утеплить верхнюю часть стены. После этого, на торцы стропил или кобылок прибивают лобовую доску, на которую, впоследствии, крепится карнизная планка, а затем устанавливаются кронштейны водостоков.

На следующем этапе на стену здания устанавливаются деревянные бруски, к которым крепится одна из сторон подшивочной доски. Снизу на подшивочную доску монтируется обрешетка для крепления профнастила — и каркас короба для обшивки свеса кровли готов.

Подшивка потолка профлистом под дерево на крытой терассе жилого здания

Иногда часть кровельного покрытия используется как навес над террасой или балконом здания. Тогда в этом месте одновременно с карнизом выполняется и подшивка потолка профлистом.

К готовому каркасу крепят профнастил подшивки. Для того чтобы не препятствовать доступу воздуха, необходимого для вентиляции кровли, в карнизном коробе между профнастилом и стеной оставляют зазор. Величина его должна быть равна высоте волны профнастила. Вместо зазора, вдоль стены в подшивке из профлиста можно установить вентиляционные решетки.

Рекомендуемые статьи

• Кроем крышу профнастилом своими руками Как крыть крышу профнастилом? Нужно ли для этого нанимать профессиональных строителей или можно обойтись своими силами? Как правильно накрыть крышу профнастилом своими руками? Читайте статью.
• Как класть профнастил на крышу? Пошаговая инструкция по укладке профнастила на крышу: от гидроизоляции до конька и стоимости. Советы по порядку укладки профлиста на кровлю, по установке карнизных планок и креплению листов к обрешетке.
• Стоимость крыши из профнастила Какова стоимость крыши из профнастила? Из чего складывается стоимость кровли из профлиста? Почему она выгоднее, чем большинство классических материалов для крыш? Ответы – читайте в статье.

Сайт oprofnastile.ru — актуальная и полезная информация о профнастиле, его монтаже и использовании, советы профессионалов и пошаговые инструкции для Вас.

Все текстовые материалы, размещенные на сайте, ДЕЙСТВИТЕЛЬНО защищены согласно действующему законодательству, на что имеются все необходимые документы, в том числе договора.

Тем не менее, если вы хотите поделиться каким-либо материалом со своими читателями, вы можете перепечатать его. При этом вы обязаны снабдить статью незащищенной от индексирования гиперссылкой на страницу данного сайта, откуда был скопирован материал. На одном ресурсе можно разместить не более 5 статей, скопированных с данного сайта.

Главная » Mатериалы для строительства и ремонта » Кровельные материалы » Ветровая планка для профнастила: назначение, разновидности, характеристики, крепление и цена

Монтаж ветровой планки

Фронтальные защитные, а также декоративные составляющие лучше приобретать вместе с материалом, которым будет покрываться крыша, чтобы подобрать максимально подходящий цвет.

Так как ветровой лист устанавливают на волновых покрытиях, то ширина накладной части элемента зависит от длины волны поперек.

Порядок и особенности работ при монтаже ветровой планки:

• начинать укладывать ветровую защиту необходимо с нижнего края ската;

• ширина торцевой планки должна соответствовать высоте волны (чаще всего 50 см), а высота должна превышать ширину торца;

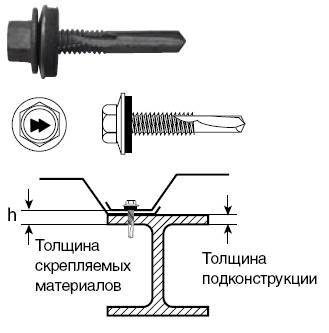

• планка крепится поверх кровельного покрывного материала саморезами
  в шахматном порядке сверху и по бокам на волновой гребень, соблюдая расстояние 40-50 см. Саморезы должны иметь прессшайбу. Направление крепления должно происходить в одну сторону, чтобы избежать прогибов планки и возникновению больших зазоров;
• под лист укладывается утеплитель, стыки между покрытием и планкой герметизируют
  ;
• при продолжении накладывания планок вдоль необходимо производить нахлест в 10 см
  ;
• завершающим этапом крепления ветрового элемента является обязательная установка торцевых заглушек.

ОСТОРОЖНО!

В верхнем углу на стыке скатов установку торцевой планки необходимо производить поверх карнизной.

Идеальным вариантом конструкции планки является торцевая планка с подворотом края. Таким образом полностью исключается возможность попадания воды под покрытие.

Кровельных покрывных частей;

отливы. Способствует направлению потоков воды
;
. Препятствуют сходу снега
;
. Направляют водосток
.

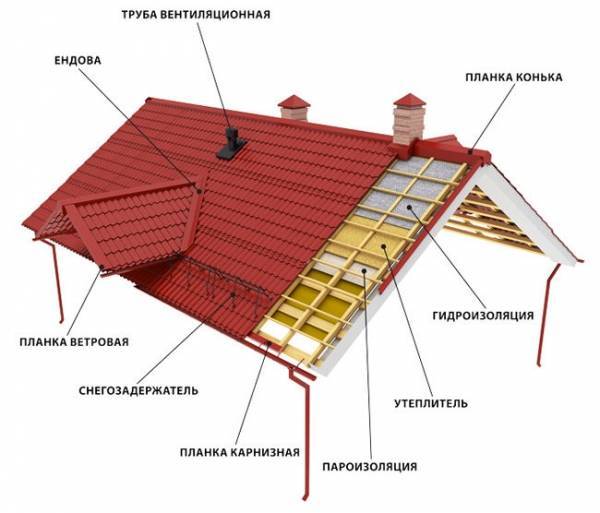

Доборные элементы

Кроме того, существует довольно много декоративных составляющих, которые служат для придания строению индивидуальную привлекательность и особый стиль (флюгеры, шпили).

В совокупности все конструктивные компоненты покрытия, предусмотренные для его внешнего оборудования, необходимо устанавливать с целью сохранения крыши от подтеков, ветра, снега, пыли. Так обеспечивается надежность и функциональность кровельной конструкции.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

• Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
• Карнизная. Устанавливается на краях ската крыши, перед водостоками
• Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

• Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
• Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли

При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

• Узкая торцевая прямая 140-160 руб
• Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Видео об изготовлении ветровой планки для профнастила

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

https://youtube.com/watch?v=OPnFb99Lb2c

Монтаж карнизной планки для различных видов кровли

планка для крыши из профнастила

Производить монтаж крыши из профлистов начинают с установки планки. Обязательным условием при монтаже карнизной планки для профнастила является ее расположение ниже гидроизоляционного ковра. В этом случае, влага или конденсат, спускающийся по гидроизоляционной пленке, должны попадать на планку, а затем срываться в водосборную систему.

Первоначально на кровельных скатах устанавливают торцевые доски. Самую верхнюю доску устанавливают выше обрешетки и к этой доске крепят планку. Дополнительно под профнастил монтируют уплотнитель воздухопроницаемый для естественного удаления водяных паров. Планки устанавливают внахлест и крепят с применением саморезов или болтов оцинкованных.

Планки карнизные встык крепить не рекомендуется. Нахлест на край уже закрепленной планки должен составлять минимум 1 см.

планка для металлочерепичной крыши

Монтаж карнизной планки для металлочерепицы осуществляют перед настилом листов. Первоначально производят установку лобовой (карнизной) доски к торцам системы стропильной.

Карнизную доску можно устанавливать в специальные пазы для оцинкованного крепежа.

Затем подготавливают опору для подшивки свеса. Подшивку осуществляют с использованием доски шпунтованной и опорного бруса. Следующий этап это установка атрибутов водосточной системы. Планку карнизную устанавливают между настилом из листов поверх водосточного крепления.

Крепежными элементами являются саморезы, ввинчиваемые в доску лобовую (карнизную) с шагом 30 см.

Более детальная информация по устройству водосточной системы и капельника, представлены в видео.

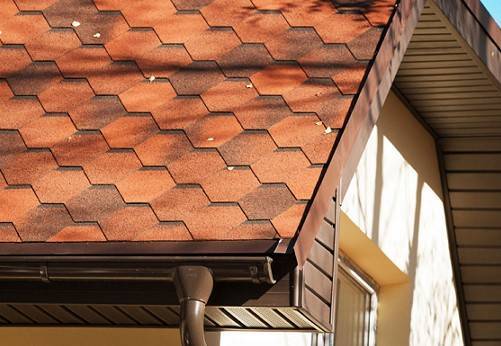

планка кровельная из мягких материалов

Карнизная планка для мягкой кровли может иметь изгиб 100-130 градусов. Поэтому ее подбирают в зависимости от наклона скатов кровельных. Капельник монтируют по краю кровли в направлении вертикально вниз.

Это условие распространяется на все виды мягкой кровли: рулонной, гибкой черепицы или мембраны кровельной.

Подкровельное пространство обрешетки оборудуют отверстиями для вентиляции и прохода воздуха через аэрационные каналы. Основание карнизной планки для черепицы закрепляют на обрешетку и устанавливают фронтонные защитные планки на края обрешетки. Затем обрабатывают и устанавливают ковер под ендову, предварительно промазав края битумной мастикой.

Рекомендуется на установленную планку приклеить мягкий кровельный материал, а затем произвести укладку рядовой черепицы. Располагать мягкую черепицу необходимо так, чтобы черепицы первого ряда «захватили» большую часть кровли. Последующую рядовую черепицу укладывают со сдвигом. Края черепицы у торцов приклеивают особенно тщательно.

Планку для мягкой кровли монтируют с нахлестом (с минимальной шириной края 2 см) и фиксируют зигзагообразно. Для крепления используют кровельные гвозди, шаг крепления достигает 10-15 см.

Как произвести собственноручно установку капельника на черепицу, показано в этом видео.

Применительно для крыши из профнастила или металлочерепицы основание планки закрепляют на обрешетку. Нижний край планки направляют на установленный водосточный короб или желоб вертикально или под углом. Радиус падения капель от плоскости стены может составлять 45 градусов.

Подлив воды на планку и визуально проследив проход капель, размещение капельника подбирают под выход капель воды. Можно немного опустить или укоротить наклон и месторасположение, пока капельник не закреплен окончательно.

Технические характеристики и разновидности ветровых планок

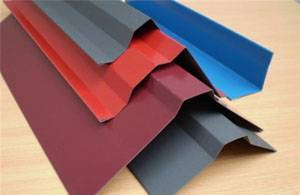

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

• фронтонная планка – необходима для защиты от осадков боковой части скатов;
• коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
• карнизная – монтируется перед водосточной системой, на край ската.

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста. а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.. Отличаться ветровые планки могут и по материалу производства

В частности, различают 3 основных варианта

Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации

Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Виды ветровых планок для профнастила

В связи с разнообразием наименований этого изделия и множеством компаний, занимающихся его производством, на рынке представлены торцевые рейки разных форм и размеров. Например, ветровые планки марки RAL имеют прямоугольное сечение и изгибы на торцах, а марки Aquasystem – относительно плоские.

Разные ветровые планки

Производители кровельных материалов предлагают свои системы подшивки свесов кровли, поэтому формы фасонных элементов могут быть различными. Для кровель из профнастила наиболее часто выбирают торцевые планки прямоугольного сечения. Одна из боковых панелей этих изделий изогнута с целью отвода воды от стен дома. Вторая имеет более сложный изгиб, который служит для крепления планки к кровельному материалу. Одно ребро этого изделия должно быть уложено непосредственно на профнастил, второе должно закрывать торцевой срез ската кровли и внешний срез софитов.

Есть торцевые планки, форма которых образует прямой угол, без каких-либо выступов и изгибов. Такие изделия наиболее удобны для обшивки торцов кровли из относительно плоского профнастила.

Технические характеристики ветровых планок для профнастила

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили. Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски. Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой окон. Крепление планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну. К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом. Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу. Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Помимо самого кровельного покрытия при обустройстве крыши используются различные доборные элементы, с помощью которых оформляются стыки кровли с вертикальными поверхностями, грани крыши, ее изломы, ендовы, карнизные свесы, отливы и т.п. Все эти дополнительные детали позволяют повысить функциональность кровли, защитить ее от негативных воздействий внешних факторов и придать крыше завершенный привлекательный вид. Одним из таких элементов является карнизная планка для профнастила.

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили. Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски. Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

vetrovaya-planka-3

vetrovaya-planka-4

vetrovaya-planka-6

vetrovaya-planka-7

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой окон.
Крепление планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну. К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом. Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

vetrovaya-planka-11

vetrovaya-planka-10

vetrovaya-planka-2

vetrovaya-planka-20

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу.
Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:

• универсальный самоклеящийся;
• универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.

1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

Стоимостные показатели по ветровым планкам

Цена на эти изделия зависит от нескольких факторов, включая размеры и исполнения.

Сравнительная таблица стоимости ветровых планок

Рассматривая приведенные в таблице данные, можно сделать вывод, что цена основными показателями, от которых зависит цена на изделие, являются характеристики покрытия и металлоемкость деталей.

Региональные стоимостные отличия незначительны и зависят от логистики и потребности на рынке.

Как подшить карниз крыши профнастилом, пошагово

Карнизы образовываются выступающими частями стропил за стены здания. По общеизвестным нормам считается, что расстояние свеса карниза равняется 55-75 см.

Перед тем, как обшить карниз крыши простой доской или шпунтованной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами

О подшивке карниза нужно думать заранее, после возведения стропил и устройства обрешетки. Обычно используются два способа:

• Нанесение обшивки по стропилам и кобылкам;
• Формирование карнизов в виде короба.

Первый метод используют обычно для крыш с малым уклоном. До того как стрехи обшивать брусом и другими комплектующими элементами, стропила нужно подрезать по одной линии и торцы их должны быть параллельны стенам дома.

Но не всегда получается это сделать, а так как на выступающие части нагрузка приходится небольшая, поэтому иногда выпускают дополняющие изделия под названием «кобылки». Другими словами – это отрезки брусков, прибитых к стропилам по одной линии. Затем по их торцам «пришивается» лобовая доска, к которой фиксируется карнизная планка, и начальные доски обрешетки.

При использовании второго метода устройство карниза более сложное. Оно применяется с крышами, имеющими большой уклон. В этом варианте подшивка крепится к каркасу, созданному специально для этих целей.

Для монтажа применяются доски толщиной около 40 мм, которые одним концом упираются к стропильной ноге, а другой – в брус, прибитый к стене. Поверх карнизной планки накладывается пароизоляционный материал. Если его не применить, то конденсат, который образуется внутри, будет попадать не в водосточную систему, а на потолок. Помимо предохраняющих функций, карнизы необходимы для вентилирования под кровлей.

При правильно устроенном карнизе, воздух с земли должен беспрепятственно пройти через его выступающую часть и просочиться через конек крыши.

Чтобы приступить к монтажу профнастилом, необходимо выполнить некоторые подготовительные работы. Для этого нужно:

Шаг №1

Необходимо укомплектовать кровельный материал несколькими специальными планками в виде букв F и L. Первую надо зафиксировать со стороны карниза, а другую – от стены на рейке. Прикреплять элементы нужно с помощью саморезов по предварительно натянутому шнуру.

Шаг №2

Нужно замерить размер проема и вычесть 5 мм из полученного результата. Это даст гарантированный зазор при расширении от температуры. Затем нарезать ножницами (а не болгаркой во избежание образования ржавчины) полосы профнастила определенной длины.

Шаг №3

Листы настила нужно чуть согнуть и вставить в выставленные профильные элементы. Для крепежа применяются саморезы.

Если при устройстве свеса были использованы деревянные изделия из хвойных пород, пропитанные влагозащитным средством, а также соблюдены все вентиляционные зазоры, то дом будет стоять без повреждений не один десяток лет.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

• Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
• Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
• Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ассортимент фасонных доборных элементов для профнастила

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Стандартные размеры фасонных доборных элементов

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Технология монтажа карнизной ветровой планки
