Вертикальные ворота для гаража своими руками

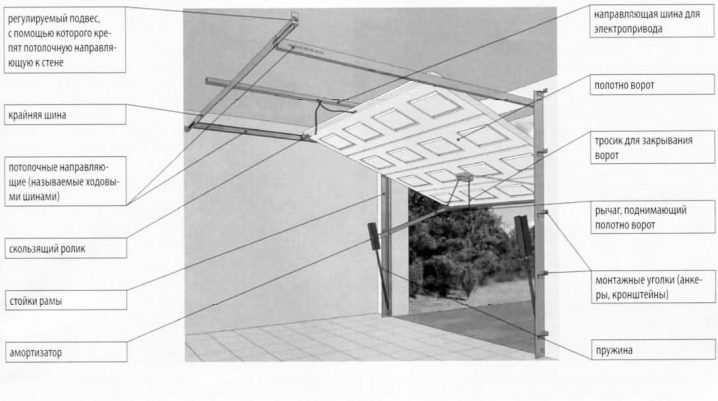

Механизм и конструкция подъемных гаражных ворот

Сегодня распространены подъемные ворота двух типов:

1. секционные
2. поворотные.

Основное различие ворот этих двух типов — конструкция створки и механизм открывания.

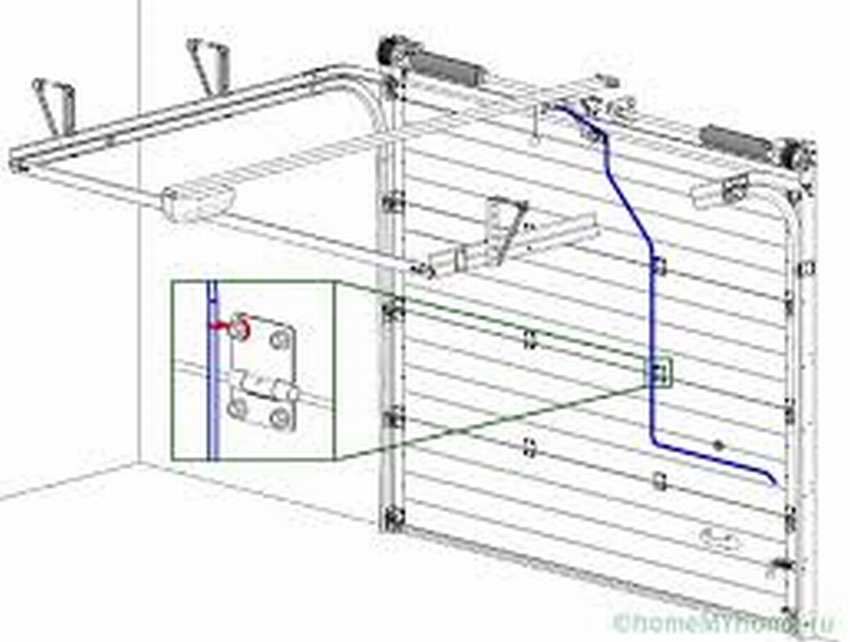

• Створка подъемно-секционных ворот состоит из горизонтально расположенных, скрепленных между собой шарнирными механизмами панелей. При открывании ворот створка поднимается вертикально вверх и уходит внутрь, в поднятом состоянии располагаясь под потолком гаража.

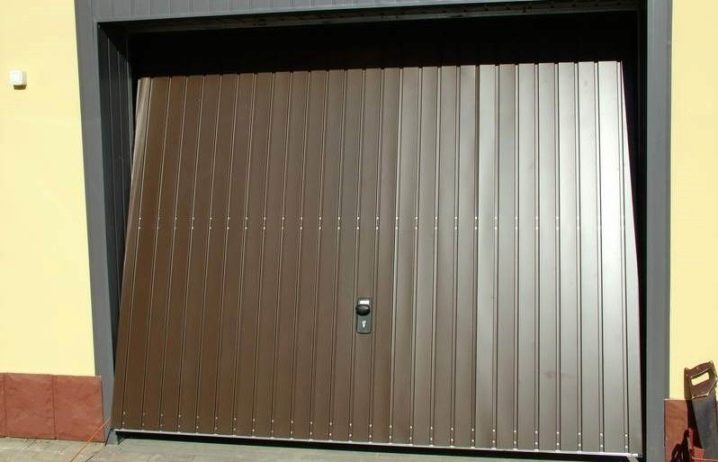

• Конструкция подъемно-поворотных гаражных ворот имеет цельное полотно створки. Она поднимается с помощью системы рычагов, пружин и роликов, которые откатывают створку ворот по направляющим рельсам. Нижний край створки при этом движется по дуге и выезжает наружу, а верхний откатывается по направляющим и заходит внутрь гаража, располагаясь под потолком.

Секционные ворота гораздо сложнее в установке, чем ворота подъемно-поворотного типа, поэтому самостоятельное изготовление ворот имеет смысл лишь в случае выбора последних.

Подъемные ворота для гаража и их особенности

Подъемная система не занимает много места. Чтобы ее открыть – не нужно прикладывать большие усилия. Процесс открывания происходит так. Створка отъезжает вверх и складывается. Расположение створки определяется типом ворот. При желании в створке можно смонтировать дополнительные элементы – окна или калитку.

Подъемные ворота не распахиваются, как обычные полотна, а уходят в потолок и конструируются из следующих элементов:

• прочный костяк;
• цельная створка в окружении рамы;
• устройство возвратной пружины;
• приспособление перемещения створки.

Конструкции обладают следующими положительными качествами:

1. Компактность. Ворота не занимают много места.
2. Простота монтажных работ.
3. Автоматическое открывание.
4. Свободный подъем створки.
5. Бесшумность, которая гарантируется механизмом перемещения полотна.

Для подъемных полотен применяется специальная фурнитура, обеспечивающая полноценную работу устройства. Стандартные механизмы включают уплотнительные детали, которые предназначены для плотного прилегания. Обязательно используют опоры и направляющие, на которых фиксируются конструкции. Также задействуют подъемные цепи и механизмы, приводящие в действие систему. Установка полотен требует соблюдения технологий и строительных норм.

 Для подъемных ворот может использоваться облицовка разными материалами, например, вставками или жесткими панелями.

Читайте про откатные ворота для дачи своими руками!

Подъемные ворота своими руками – инструкция и чертежи

Прочные и надежные ворота — это хорошая защита автомобиля в гараже. Заводские модели часто являются стандартными и поэтому могут не соответствовать требованиям владельцев гаража. Поэтому иногда возникает потребность создать подъемные ворота своими руками.

Виды и особенности подъемных ворот своими руками

Гаражные подъемные ворота бывают двух видов:

• Подъемно-секционные ворота. Они представляют собой полотно, состоящее из нескольких секций. При открытии конструкции оно двигается вверх и располагается горизонтально по потолку. Наполнителем секций служит пенополиуретан, обеспечивающими теплоизоляцию помещению.

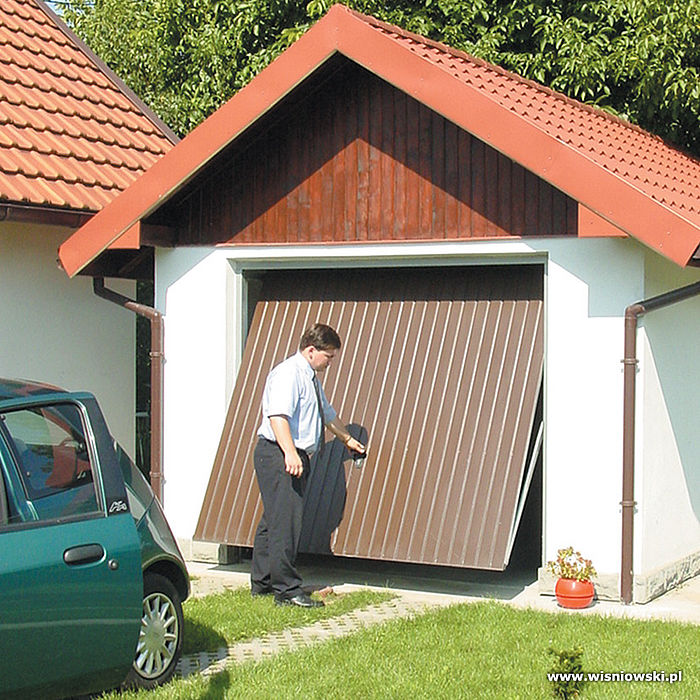

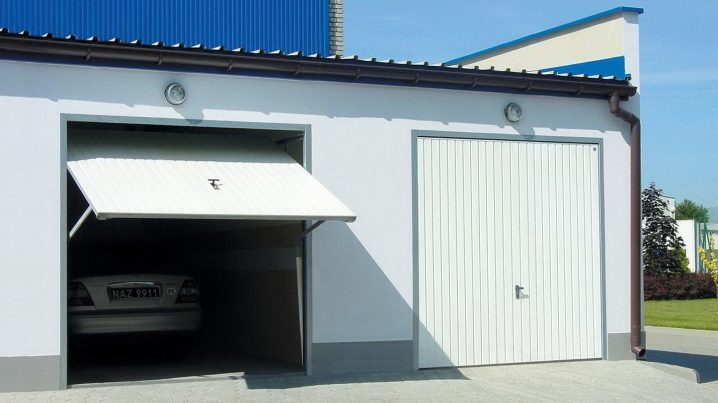

• Подъемно-поворотные ворота. Они состоят из одной створки, которая открывается в потолок. Движение полотна происходит благодаря шарнирно-рычажковому механизму.

Конструкция гаражных подъемных ворот своими руками

Подобные ворота имеют три составляющих:

• Рама.
• Подвижное полотно.
• Открывающие элементы.

Шарнирно-рычажковый механизм бесшумно поднимает воротное полотно вверх. Компенсирующие пружины служат противовесом.

Каркас выполняется из брусьев, устанавливаемых в проем. Они могут быть деревянными или стальными.

Подвижное полотно выполняется из различных материалов. Ими могут быть утепленные сэндвич-панели, собранный щит, а также панели из дерева.

Преимущества, недостатки и сложность самостоятельного создания конструкции

Прежде чем приступить к монтажу ворот, необходимо оценить за и против самостоятельного их изготовления. Какие трудности могут возникнуть? Вот некоторые недостатки того, чтобы изготавливать подъемные ворота для гаража своими руками:

• По окончанию работ будет видно, что открытая конструкция урезает проем на 25 см сверху.
• При открывании ворот, они на один или полтора метра выступают наружу из гаража, поэтому подъезжать к гаражу вплотную не получится.
• Шнур открывающего механизма является цельным, поэтому при повреждении его нужно будет менять целиком.
• Большой вес ворот может затруднять их открытие и давать большую нагрузку на открывающий механизм.

Однако есть и ряд преимуществ, благодаря которым поворотные ворота имеют популярность:

Промышленные подъемные ворота

Материалы для монтажа

Для монтажа необходимы следующие материалы:

• Брусы из дерева 120*80 мм и 100*100 мм для рамы.
• Панели из пластика или дерева 2,5 см толщиной для полотна.
• Уголки 4*4*0,4 см.
• Швеллерный кронштейн 8*4*0,5 см.
• Прут для регуляции натяжения 0,8 см диаметром.
• Одна или две пружины диаметром 3 см.
• Штыри, анкера, саморезы.

Для качественного проведения работ необходимы рулетка, водяной уровень, шуруповерт, лобзик, угловая шлифовальная машина, аппарат для сварочных работ и прочие инструменты.

Технология сборки подъемных ворот для гаража своими руками, чертежи

Сборка подъемных ворот своими руками по чертежу осуществляется по следующей технологии:

Подъемные роллетные ворота

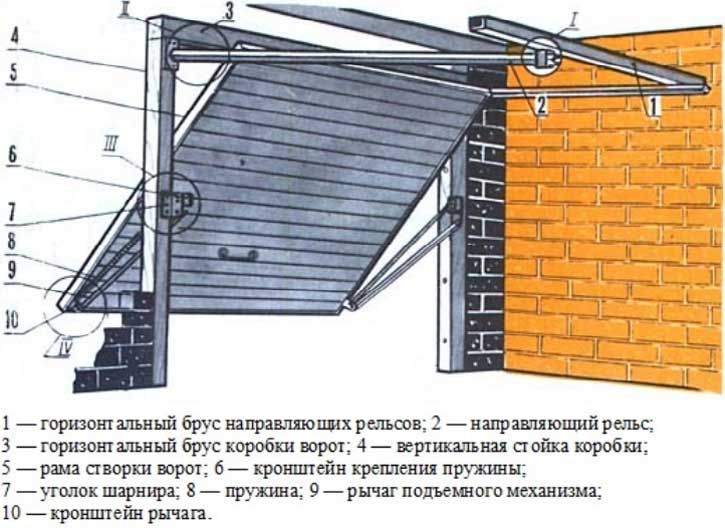

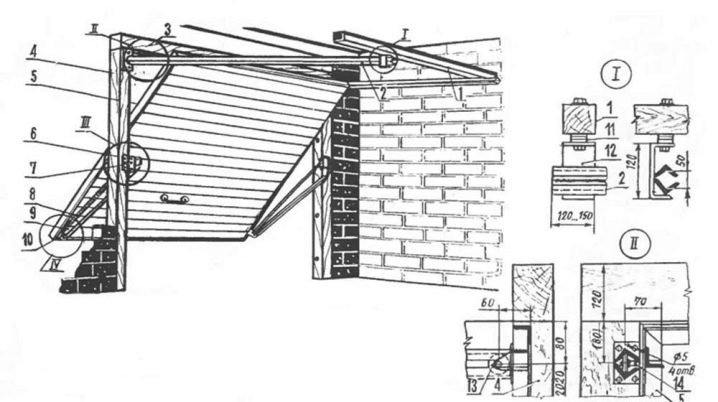

Далее предоставлен чертеж подъемных ворот для гаража.

Автоматизация нюансы в работе

Выше представлена технология по самостоятельной сборке ворот, открывающихся механическим путем. Для автоматизации ворот нужно использовать специальный электропривод.

Интересные факты

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

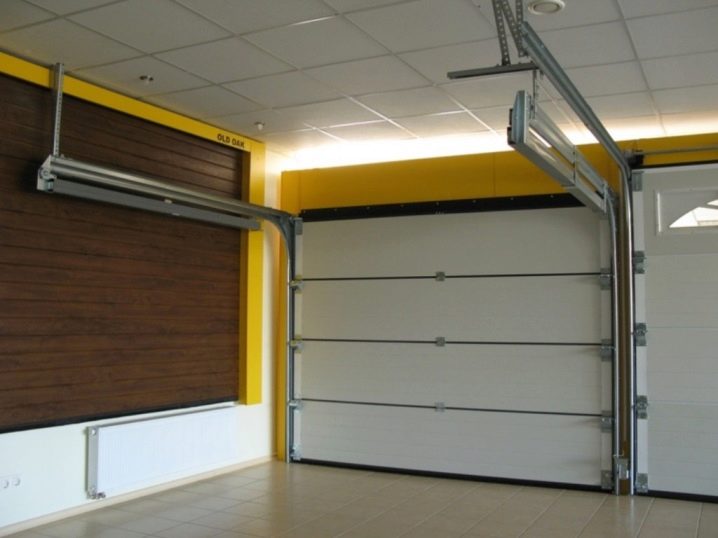

Конструкция сэндвич-панелей для секционных ворот

Структура полотна толщина

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

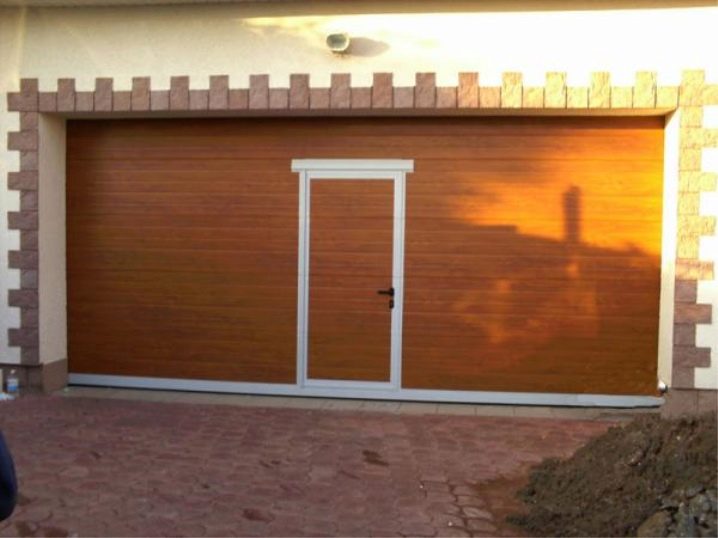

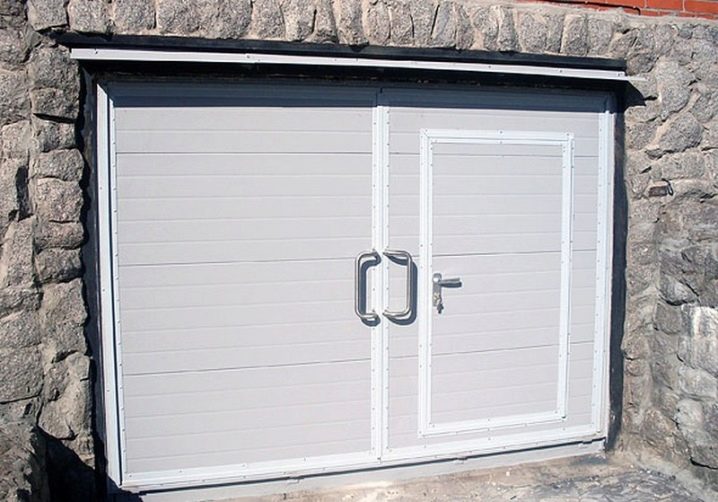

Как осуществляется монтаж калитки

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Функции полотна

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм.

При этом их толщина:

• от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
• 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

Гаражные подъемные ворота своими руками чертежи

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Скачать чертеж гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона ( толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

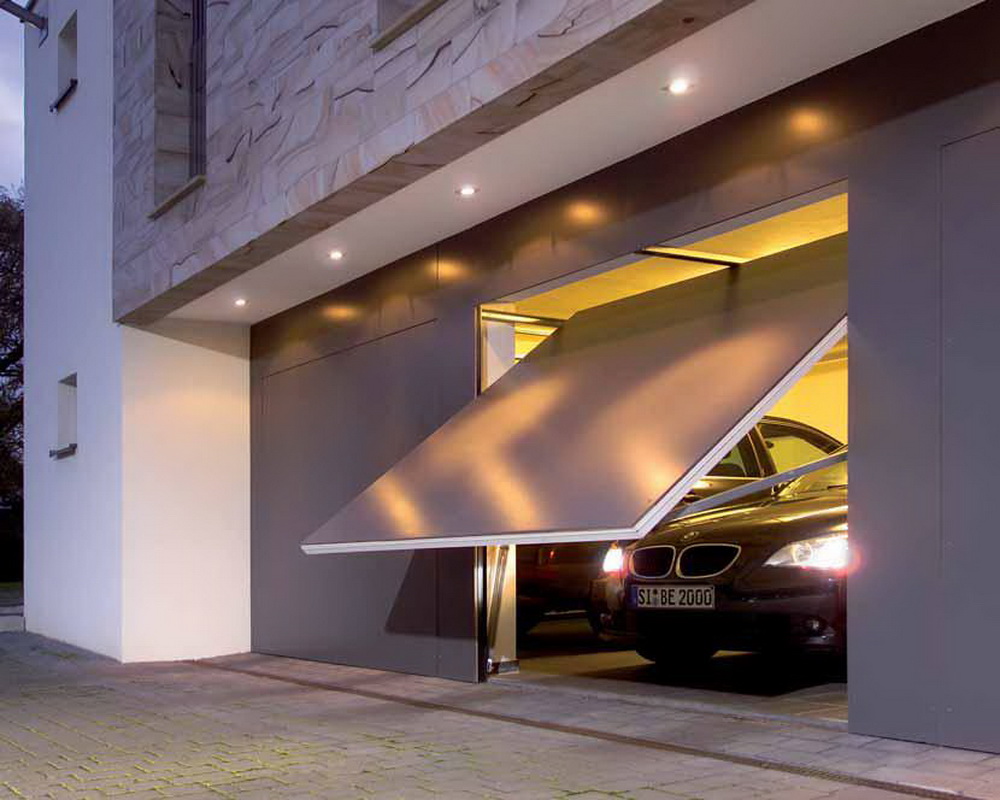

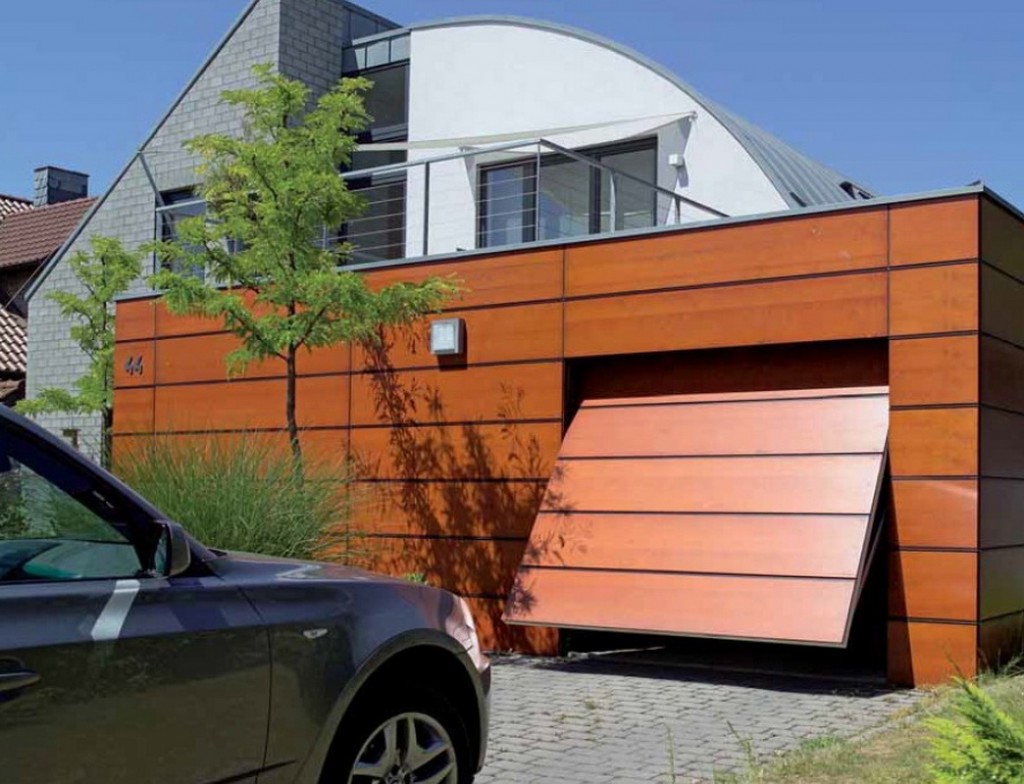

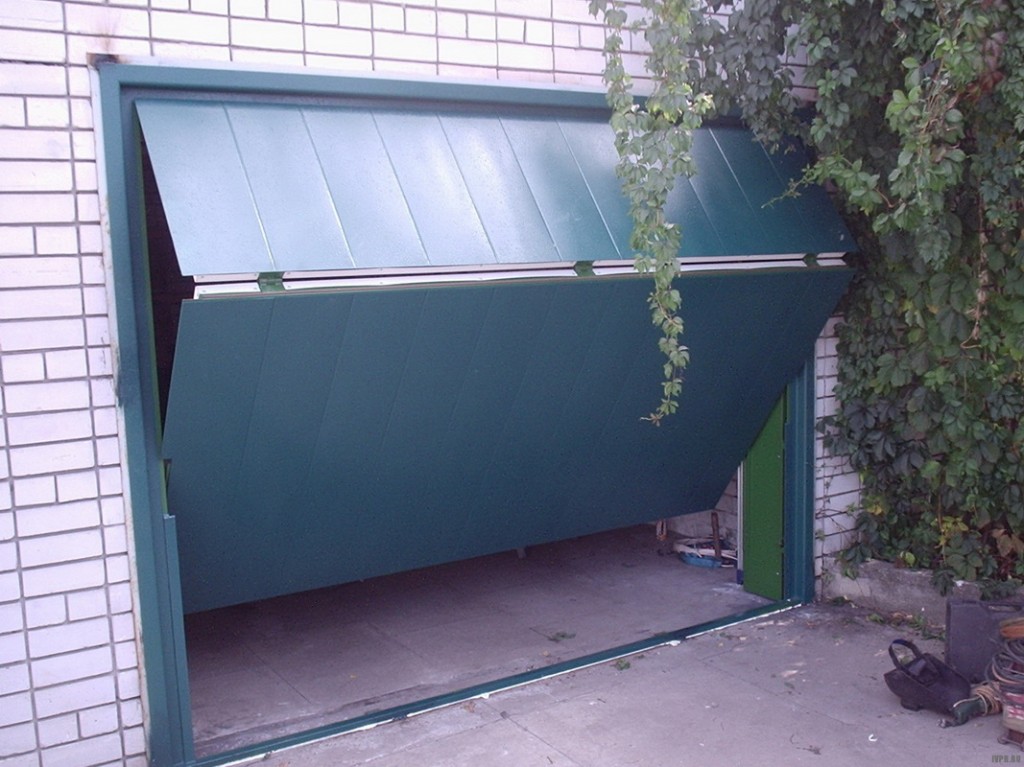

Строим откидные ворота для гаража своими руками

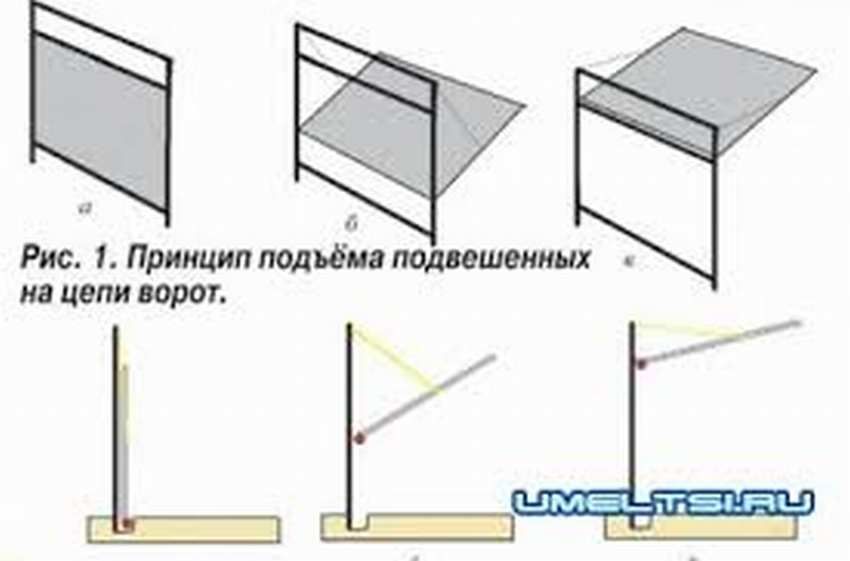

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Автоматика для ворот

Хотя складывающиеся ворота неприхотливы в использовании, все же нужно позаботиться об их работе. Лучше всего с этой функцией справится автоматика. Система может работать с помощью верхнего или нижнего привода. Верхнеприводной механизм очень востребован на рынке, так как для него не требуется создавать специальные условия — закладывать фундамент. Однако он имеет ограничения в использовании, максимальная высота дверей должна не превышать 5 метров. В противном случае система с верхним приводом не справится с управлением конструкции.

В случае применения автоматической системы устанавливают следующие элементы:

1. Панель дистанционного управления. Она может быть встроенной или переносной.
2. Электрический привод, регулирующий передвижение створки.
3. Сигнальная лампа, демонстрирующая готовность к работе.
4. Электрокабель, подающий питание в систему.
5. Фотоэлементы, останавливающие движение в случае появления на пути постороннего предмета.

Расценки на автоматику для подъемно-складных ворот бывают разными, но сама система одинаково гарантирует безопасность использования въездной конструкции.

Многие владельцы гаражей оснащают раздвижные двери ручным приводом. Такие сооружения просты и доступны, так как не нуждаются в электропитании. Привод к воротам подбирают отдельно, поскольку нужно учитывать вес панелей, силу тяги механизма и интенсивность его использования. Поэтому, прежде чем купить то или иное устройство, рекомендуется обратиться за консультацией к специалистам.

Установка въездных дверей в виде «гармошки» — лучшее решение для оформления проема бытового помещения, потому что этот вид конструкции является практичным и компактным. А приобретение автоматики позволяет отворять ворота простым нажатием маленькой кнопочки.

Рекомендации по покупке готовой конструкции

Перед тем как вы пойдете в свой гараж делать замеры, стоит начать с ознакомления сертификатов качества производителей и безопасности продукции. Первостепенно уточните, оборудованы ли понравившиеся вам ворота защитой от защемления пальцев.

Так же есть риск падения всего секционного полотна в случае повреждения пружин. При отсутствии сертификации уверенности в безопасной эксплуатации не будет. Так же продукция конкретного производителя должна иметь знаки соответствия качества не только отечественным, но и европейским стандартам.

Перед окончательным выбором производителя обратите внимание на некоторые нюансы:

• производит ли фирма-изготовитель свою продукцию или перепродает ее на отечественном рынке;
• сделайте сравнительный анализ выбранной компании с конкурентами (опыт, репутация).

После окончательного выбора компании — изготовителя изучите предлагаемую продукцию, что бы определиться, какие именно ворота подойдут вашему гаражу. Перед заказом необходимо посмотреть на месте функциональность и работу, так же материалы, из которых собирают ворота.

Ну и конечно индивидуальный подход именно к вашему заказу показывает профессиональность выбранной фирмы.

По популярности в России можно отметить следующих крупных производителей секционных ворот:

1. Германский Hormann – представляет продукцию премиум класса, со сроком гарантии 24 месяца. Минимальный размер проема должен составлять 2250×1875 мм.
2. Литовский Ryterna – крупный европейский производитель, качество не отстает от германских и белорусских фирм-конкурентов. Ценовой диапазон ниже Hormann и немного выше Alutech, гарантия от производителя 5 лет.
3. Белорусский Alutech представитель среднего класса, позволяет встраивать ворота в небольшие проемы, минимально 1750х1710 мм. Гарантийный срок 24 месяца.
4. Российский Doorhan экономичный класс, минимальные размеры готовых ворот 2000×1800 мм и 2 месяцев гарантийной работоспособности.

Так же на рынке известны еще несколько производителей, пользующихся меньшим спросом, это голландские фирмы FlexiForce и TorqueForce.

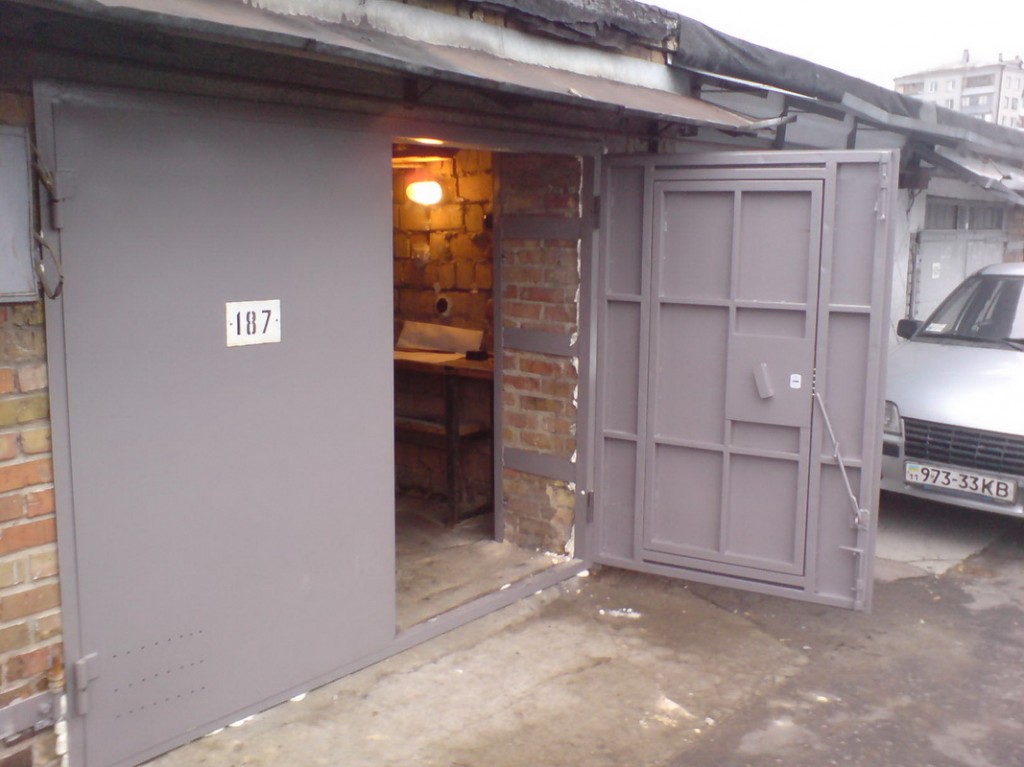

Гаражные распашные ворота

Работы по установке распашных ворот своими руками в гараже начинаются со составления чертежей, а на этом этапе главное не отступать от принципа : «семь раз отмерь, а один отреж». Не имея точных расчетов количества необходимых строительных материалов и размеров проема и калитки (если вы таковую будете вырезать) – вряд ли получится сделать идеальную конструкцию без перекосов и перегибов.

Не менее важно – подготовить весь необходимый инструмент, который сможет понадобиться вам в процессе установки распашных ворот: уровень, рулетка, болгарка и сварочный этого необходимы: петли, профили, уголки для рам, а также профили.

Выбор материала полностью зависит от ваших эстетических предпочтений и финансовых возможностей. Это может быть дерево, металлические листы, профнастил, поликарбонат или сэндвич-панели.

Преимущества и недостатки подъемных ворот для гаража

Итак, с воротами для гаража подъемными и их размерами разобрались. Рассмотрим дополнительно их положительные стороны и отрицательные.

Презентабельный внешний вид гаражных воротИсточник

К положительным сторонам можно отнести:

• хорошие противовзломные показатели;
• полотно при открытии поднимается к потолку, не загораживая проезд и не уменьшая ширину;
• чаще всего изготавливают полотна из теплоизоляционных конструкций, обычно применяют сэндвич-панели, что гарантирует защиту гаража от проникновения холодного воздуха;
• разнообразие в дизайнерском оформлении.

Отрицательные характеристики:

• устанавливать такие ворота можно только в прямоугольный проем;
• при открытии уменьшается высота проема, что надо обязательно учитывать;
• подъемный механизм рассчитан на определенный вес.

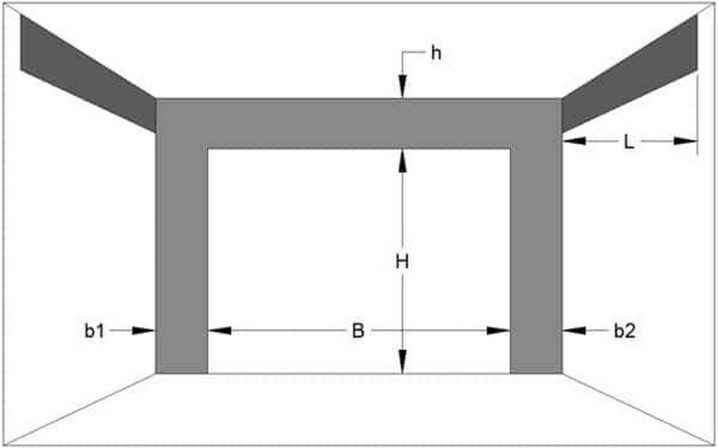

Этап Подготовка проема

Подготовка проемаЗамеры

После замеров и подготовки инструментов заказываются сами ворота. Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Внимание! Если проем не будет в одной линии со стенами, то установить ворота не получится.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Внимание! При отсутствии опыта лучше доверить подготовку гаража профессионалам, а уже по окончании работ проверить результаты при помощи уровня. Если технические характеристики не будут соблюдены, то владельцу придется часто проводить ремонт и замену комплектующих, а эксплуатационный срок, соответственно, будет снижен.

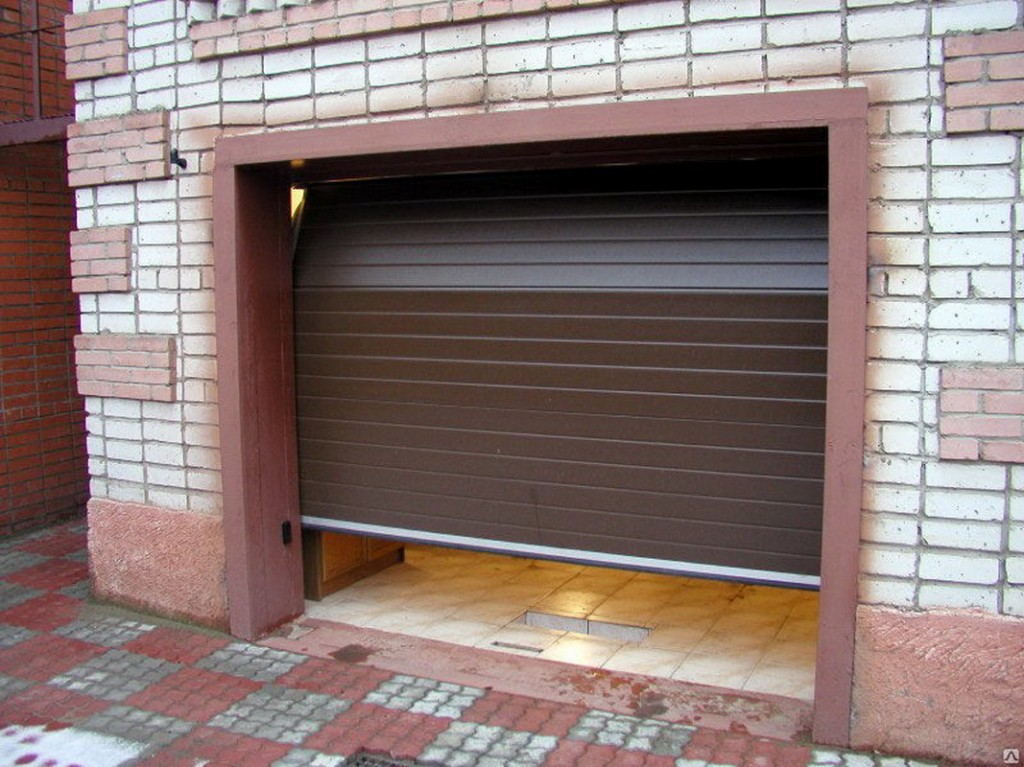

Рулонные ворота

Работают по принципу всем известных роллет – удобно, красиво, функционально. На сегодняшний день роллетные подъемные ворота для гаража весьма популярны и на строительном рынке представлены многими известными производителями. Их стоимость очень разнится, в зависимости от вида профиля, размеров, наличия утеплителя, даже оттенка роллет.

Состав рулонных подъемных ворот

1. Алюминиевая створка ворот. Она состоит из набора роллетных профилей – их конфигурация может быть различной и всегда устанавливается по выбору покупателя. Если ворота выходят на дорогу или находятся на границе участка, то следует предпочесть экструдированный профиль, жесткость которого выше створка будет отличной защитой не только от атмосферных явлений, но и от непрошенных гостей или механических повреждений.

Если есть необходимость в теплых воротах, а это важно, если гараж отапливаемый, то створка выполняется из пенозаполненного профиля. Кроме того, у роллетных ворот есть особенность: они прекрасно выполняют воздухообмен без потерь тепла, для этого в полотно встраиваются специальные вентиляционные блоки.

2. Система направляющих. Эта конструкция может быть разной, в зависимости от каждого конкретного строения: усиленная, стандартная, двойная или угловая.

3. Защитный короб. Разновидностей коробов очень много, они могут быть экструдированные, роллформинговые, окрашенные в различные оттенки и с нанесением определенных текстур. Все виды защитных коробов снабжены боковыми крышками.

4. Механизм управления. Если гаражный проем небольшой, и, соответственно, створка ворот маленькая, то возможна система ручного подъема и опускания ворот. При наличии большой створки, рациональнее использовать автоматику.

Способы установки

Подъемные рулонные ворота для гаража весьма популярны среди покупателей благодаря своей универсальности. Установить их проще любых других моделей. Мало того: такие ворота подойдут практически под любой гаражный проем и нет необходимости переделывать въезд или заказывать индивидуальный размер ворот!

Способов установки есть несколько:

1) Накладные ворота. В этом случае, защитный короб располагается над дверным проемом, а направляющие с двух сторон. Это классический метод, для него не нужны никакие подготовительные работы, поэтому, при наличие необходимого пространства для установки, этот способ наиболее популярен.

2) Встроенные ворота. Защитный короб располагается внутри проема снаружи или внутри помещения.

3) Безкоробные ворота. Устанавливаются без защитного короба. Конечно, такая модель будет актуальна только в закрытом помещении, когда ворота не выходят на улицу, а, допустим, гараж находится под крытым навесом.

Следует также отметить, что рулонные подъемные ворота для гаража – это не только надежно и практично, но и красиво и элегантно внешне. Сами ворота и защитный короб могут иметь различные цветовые решения и фактуры. Как правило, роллеты представлены в 14 базовых оттенках, а в зависимости от изготовителя, палитра может быть значительно расширена.

Некоторые производители предлагают дизайн профилей «под дерево» и другие текстуры. Ворота можно подобрать под любой стиль здания. Оцинкованные части ворот также могут быть как в металле, так и с цветным покрытием.

Подъемные ворота своими руками. Схемы и чертежи

Подъемные ворота

Подъемные,  или как их еще называют секционные ворота получили в современном мире широкое применение.

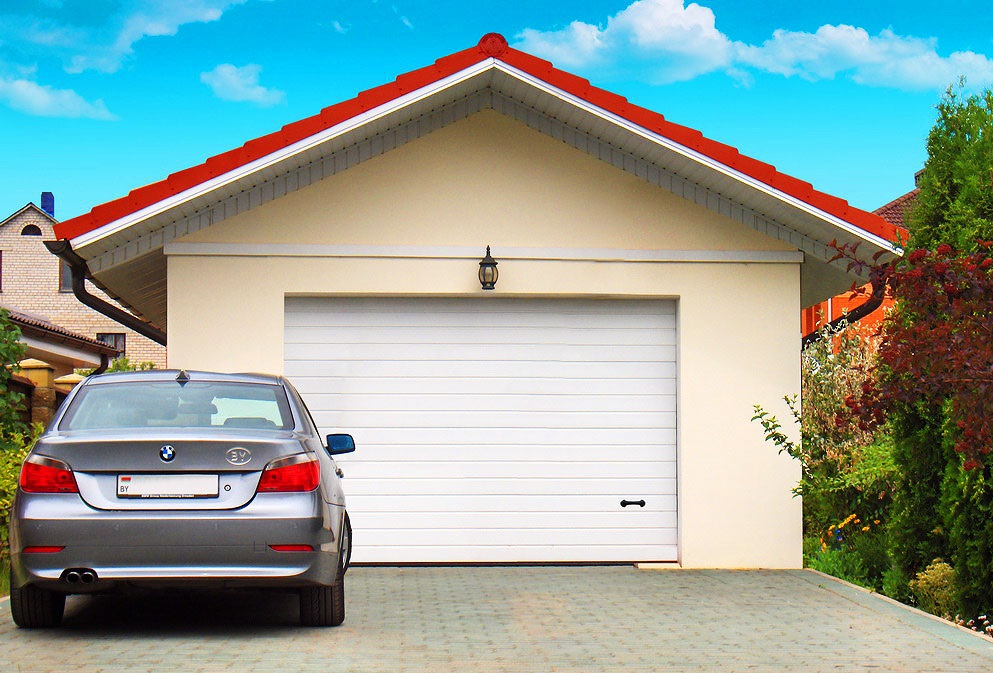

Их используют в гаражах, автосервисах, промышленных объектах и т.д. Но чаще всего конечно же в частном строительстве при обустройстве гаражей.

Вот несколько огромных плюсов подъемных ворот:

• 1. Поднимаются вертикально вверх, позволяют при этом экономить большое количество места;
• 2. Обладают хорошей герметизацией;
• 3. Имеют очень красивый внешний вид;
• 4. Очень взломоустойчивы.

Подъемные ворота могут быть как с ручным видом открывания, так и с автоматическим.

Подъемные ворота состоят из трех частей: внешнее полотно, подвесы и направляющие, пружинный механизм и автоматика (при желании).

Еще одним хорошим плюсом является то, что такие ворота можно установить практически в любой проем.

В данной статье мы постараемся разобраться в способе установки и приведем примеры внешнего вида подъемных ворот.

Сейчас в основном материалы для подъемных ворот покупаются комплектом, так как собрать конструкцию своими руками без определенных профессиональных навыков практически не представляется возможным.

Такие ворота должны быть собраны с идеальной точностью, для предотвращения в дальнейшем проблем с открыванием и закрыванием такой конструкции.

Точность заключается в исполнении деталей, которые изготавливаются на специальном оборудовании на заводах, под контролем высококлассных специалистов.

Перед приобретением комплекта подъемных ворот необходимо очень качественно подготовить проем будущих ворот и произвести максимально точные замеры.

Далее можно следовать по инструкции по установки подъемных ворот, которая прилагается с каждым комплектом.

Если все делать точно по инструкции и не отходить от порядка, то процесс установки подъемных ворот не займет много времени и в конечном результате даст вам желаемый результат.

Для подробного изучения специфики установки подъемных ворот в интернете представлено большое количество видео-инструкций, например видео по установке подъемных ворот фирмы “Алютех:

Ведущие компании-изготовители подъемных ворот в России

Рассмотрим три основные брендовые марки секционных ворот в России в порядке убывания цена-качество:

1. Концерн “Horman” – это самые дорогие на сегодняшний день, но и самые качественные ворота произведенные в германии.

2. Группа компаний “Алютех” – это белорусская фирма со средними ценами на продукцию, хорошего качества она достигает за счет создавания огромных отделов контроля качества.

3. Группа компаний “DoorHan” – это крупнейший российский производитель секционных ворот, пользуется огромным спросом за счет своей низкой цены по сравнению с вышеперечисленными производителями.

Такие ворота не рекомендуется устанавливать в условиях пониженных температур и повышенной влажности.

Причиной служит применение в производстве материалов с меньшим запасом прочности или замене некоторых металлических деталей на пластиковые.

Изготовление подъемно-поворотных ворот своими руками

Есть еще такой вид подъемных ворот, как подъемно-поворотные, такие ворота не складываются секциями при подъеме, а уходят целиком всем полотном вверх.

Сконструировать такой вариант ворот довольно сложно, но возможно.

Для изготовления подъемно-поворотных ворот своими руками требуется:

• тщательно подготовить проем;
• произвести максимально точные замеры проема;
• рассчитать и изготовить чертеж будущих ворот;
• изготовить и смонтировать точно по чертежу ворота.

Главное помнить – глубина гаража должна соответствовать высоте ворот.

При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания.

 Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

Подъемные ворота в гараж своими руками

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах.

В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком.

Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм.

Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Подшипники для ворот

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Обшивка профлистом

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Система блочков для ворот

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками.

Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом.

Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет.

Внизу тросы закреплены к кронштейнам

Противовесы для подъема

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Расчет размеров

Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:

• Высота с шириной. В этом случае определяют габариты воротной конструкции. Также при проведении замеров обращают внимание на то, чтобы плоскости располагались параллельно друг к другу. Стенки конструкции должны располагаться в вертикальном положении, а перемычка с нижней гранью — в горизонтальном. Для проверки правильности положения элементов пользуются отвесом или строительным уровнем.
• Размер перемычки. При определении этого параметра занимаются измерением расстояния от края проема до перекрытия потолка. Оптимальный размер составляет 350-550 миллиметров. В такие проемы удастся установить наиболее надежные и качественные модели ворот со специальной подъемной системой.
• Степень вхождения конструкции внутрь помещения. Некоторые не обращают внимания на этот параметр и не определяют его размеры. При расчете величины учитываются особенности системы подъема ворот, а также габариты проема.

Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.

Этапы строительства

Изготовление откидных ворот проходит в несколько этапов. Вначале собирается рама, устанавливаются ролики, затем приступают к созданию створок и креплению дополнительных элементов. А на заключительном этапе собирают конструкцию в целое, и при желании устанавливают автоматический подъемный механизм.

Сборка рамы

Конструкция, на которой будут закреплены подъемные ворота, — это рама. Вся основная нагрузка ложится именно на нее, поэтому изначально собирают именно эту деталь. Чтобы ее сделать понадобятся деревянные брусья, хотя для большей надежности можно использовать металлические профили, здесь все зависит от финансовых возможностей. Описываемый вариант — более простой и экономичный.

Из деревянных брусков собирается коробка, чтобы соединить элементы, понадобятся стальные уголки или специальные пластины. При установке рамы необходимо учитывать, что ее нижняя часть должна быть углублена в землю примерно на 2-5 см. После того как коробка подготовлена, ее необходимо проверить, для этого конструкцию устанавливают в проем и с помощью уровня проверяют вертикальное и горизонтальное положение. Если все устраивает, то раму закрепляют металлическими штырями (анкерами), причем на каждый погонный метр требуется 1 штырь. Закончив сборку, приступают к установке горизонтальных направляющих на потолке.

Идите в ногу со временем вместе с автоматическими воротами в вашем гараже

Теперь нужно закрепить кронштейны для роликов. Чтобы створки катались свободно и не цеплялись, нужно расположить их немного глубже, нежели нижние. Обязательно вымеряют уровнем положение, неправильная установка не позволит воротам подниматься. После этого закрепляют конструкцию болтами, а по краям рельс устанавливают фиксаторы, которые будут блокировать движение роликов.

Подготовка створок

Полотно, которое будет исполнять роль створок, может быть изготовлено практически из любого материала. Но при выборе стоит учитывать, что изначальная функция ворот — все-таки защита, поэтому стоит приобретать материал, устойчивый к климатическим влияниям. Чаще всего для таких конструкций используют металлические листы на деревянном каркасе, которые закреплены с внутренней стороны, затем идет слой утеплителя, а со стороны улицы ворота обиты пластиком.

Многие владельцы таких гаражей для удобства делают калитку, в таком случае ворота не нужно постоянно открывать, а значит, они прослужат дольше. А у некоторых имеется даже окно, установить эти дополнительные элементы несложно. Когда каркас полностью собран, его необходимо установить на направляющие и проверить на работоспособность механизм.

Дополнительные элементы

Монтажные работы завершают установкой строительной фурнитуры: врезка замка или щеколды, крепление ручек или других вспомогательных элементов. Если не планируется устанавливать автоматический подъемник, то ручки крайне необходимы, так как цепляться за грязные края не очень удобно. Лучше всего расположить их в нижней части щита.

Если встроена калитка, то обезопасить гараж лучше всего внутренней щеколдой. Такие замки можно сделать самостоятельно, достаточно закрепить специальные дужки на полотне и раме. После того как конструкция полностью собрана, приступают к отделочным работам. Ворота обрабатывают защитными составами, красят и закрепляют отделочный материал.

Система автоматизации

Можно установить автоматический подъемник самостоятельно, естественно, цена самодельных ворот от этого станет дороже, но уровень комфортности повысится в разы. Не придется каждый раз открывать и закрывать гаражные ворота вручную. Но чтобы установить такое устройство, нужно правильно выбрать привод, чтобы он соответствовал подъемному механизму гаража.

Это интересно: ворота складные горизонтальные.

Установка каждого прибора индивидуальна, но все пошаговые действия описаны в инструкции, так что особенных трудностей во время работы возникнуть не должно. Работоспособность также не будет отличаться от заводских конструкций. Все действия производятся со специального дистанционного пульта управления, что значительно экономит время.
