8 советов, какую арматуру использовать для фундамента

Расчет арматуры для фундамента плитного типа

Плитный фундамент используют для строительства коттеджей и загородного жилья, а также прочих строений без подвального помещения. Это основание представляет собой монолитную бетонную плиту, которая армирована прутком в двух перпендикулярных направлениях. Толщина такого фундамента более 20 см, а сетка вяжется как сверху, так и снизу.

Статья по теме:

Вначале определяются с типом прутка арматуры. Для плитного монолитного фундамента, который выполняют на прочных плотных и непучинистых грунтах, обладающих весьма низкой вероятностью горизонтального сдвига, возможно допускать использование ребристого арматурного прута диаметром от 10 мм, имеющего класс A-I. Если грунт довольно слабый, пучинистый или здание проектируется на уклоне – арматуру необходимо брать толщиной не менее 14 мм. Вертикальные связи между нижним и верхним рядом арматурной сетки вполне будет достаточно использовать гладкий 6-миллиметровый прут класса A-I.

Строительная арматура — разбираем сортамент

В СНГ для армирования наиболее популярны изделия из горячекатаной стали по ГОСТ 5781. Это металлические стержни диаметром 6–80 мм с профильными насечками на поверхности. Отличается такой металлопрокат высоким модулем упругости — около 200 кПа.

Отличительной чертой металлической арматуры является наличие так называемой площадки текучести — временного состояния вещества за пределом упругой деформации до физического разрушения. Технические качества арматуры определяются классом стали, используемой в производстве: от наименее прочного A-I до самого крепкого A-VI.

Для конструктивного армирования может использоваться гладкая арматура. Ее основной недостаток — пониженное сцепление металла с бетонной массой, поэтому элементы из гладкой арматуры разумно проектировать с отсутствием высоких осевых нагрузок на растяжение.

Строительные работы до начала процесса

Перед началом армирования необходимо сделать чертеж фундамента. Он должен подпирать внешние стены и несущие внутренние перегородки. После производится расчет арматурного каркаса.

Перед непосредственным началом строительных работ по вязке скелета необходимо:

1. Выкопать траншею – согласно расположению и размерам чертежа.
2. Собрать опалубку внутри траншеи из подходящих материалов.
3. Организовать песчаную подушку в качестве подложки для равномерности распределения бетона.

Основные требования к материалу для армирования

По техническим нормам количество арматуры для заложения ленточного фундамента должно составлять не меньше 0,1% от всей площади сечения бетонной ленты.

Требования к диаметру металлопроката:

• 10 мм для продольных стержней, если стена 3 м и менее;
• 12 мм для продольных стержней, если стена 6 м и менее;
• не меньше 6 мм для поперечных соединительных стержней с изгибами;
• не больше 40 мм для стержней в верхнем поясе каркаса при использовании тяжёлого бетона.

В рёбрах и балках, ширина которых больше 15 см должно быть два рабочих стержня, с шириной менее 15 см – достаточно одного.

Армированию фундамента под углами здания следует уделить особое внимание, потому что в этих местах основание несет повышенную нагрузку из-за разнонаправленных сил напряжения и сжатия.

При расчёте нужно учитывать, что основная нагрузка на разрыв направлена продольно, то есть вдоль ленты. Для продольного армирования выбирают прутья с диаметром 12–16 мм, а для поперечных и вертикальных связей 6–10 мм. В среднем, ячейка арматурной решетки – 10×10 см.

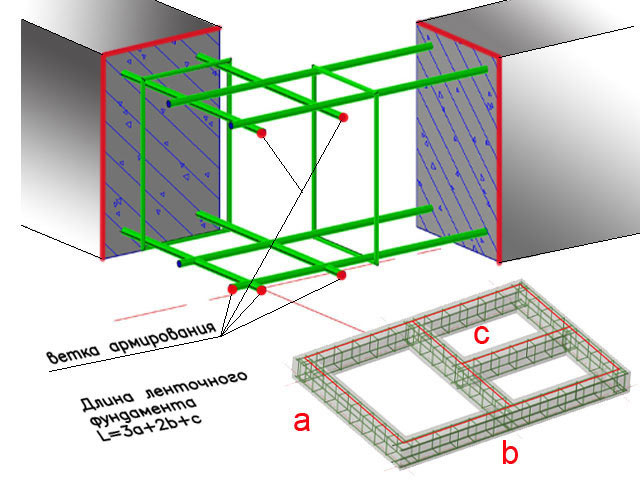

Чтобы сделать более точный расчет, нужно сначала подсчитать общую длину основания будущего здания, путём сложения периметра всех сторон будущей постройки и внутренних перекрытий.

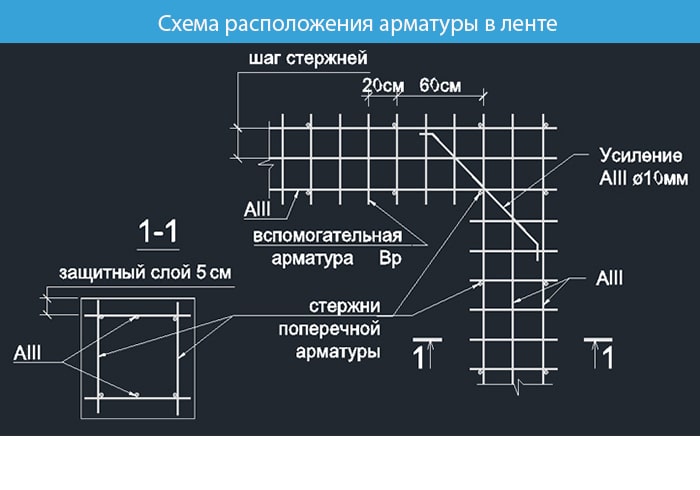

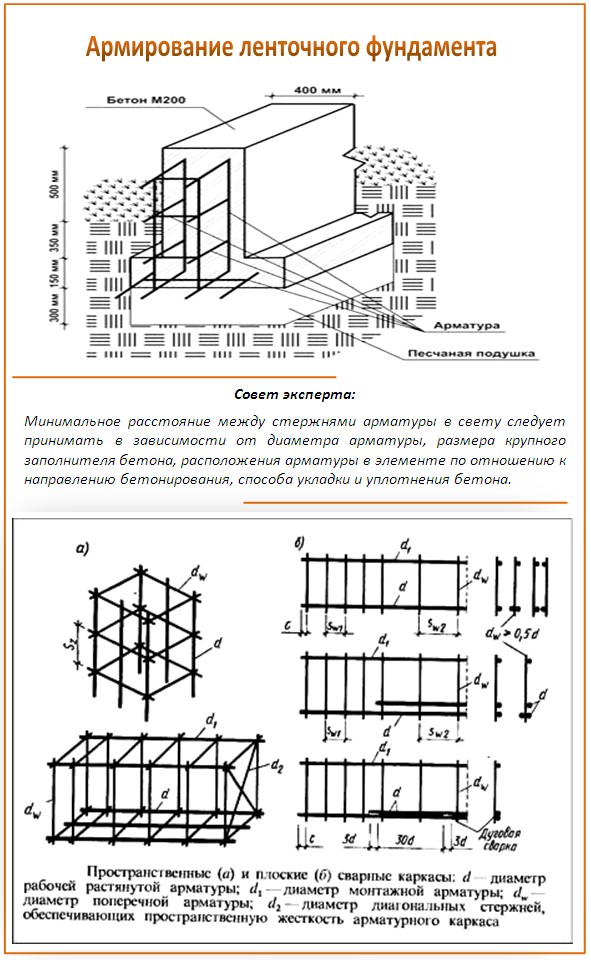

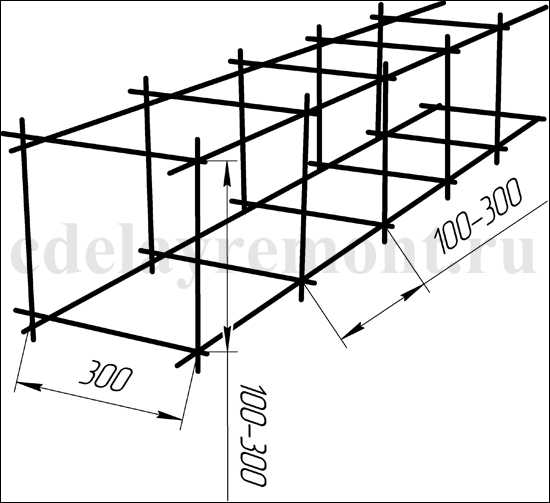

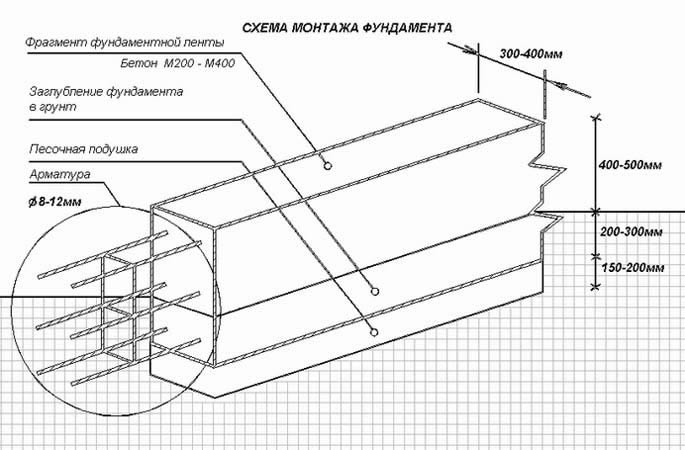

Схема армирования

Необходимо соблюдать расстояния между прутьями, чтобы обеспечить прочность конструкции. Расстояние между вертикальными стержнями — 10-30 см, иначе бетон и арматура не будут работать в паре. Для ленточного фундамента выбирают минимальное расстояние, оно зависит от размера фракции щебня и должно быть не меньше 25 мм, для монолитной плиты оптимально сделать промежутки больше 20 см. Между верхними и боковыми границами фундамента и каркасом оставляют 5‒8 см, чтобы уберечь сталь от коррозии.

Арматуру разделяют на рабочую и конструкционную, первая обеспечивает прочность при эксплуатации, а вторая нужна, чтобы каркас не изменил форму при заливке. В монолитной плите достаточно двух слоев рабочей арматуры вверху и внизу. Но заливка ленточного фундамента требует продольных конструктивных стержней, в зависимости от его высоты всего устанавливают 3‒4 слоя.

Прутья вяжут с нахлестом 10-15 сечений арматуры для прочности, поэтому заказывать обрезки не выгодно. Углы в ленточном фундаменте делают из цельных стержней, так как в этих местах нагрузка на основание больше.

Расчет арматуры

Допустим, диаметр и схема армирования уже известны, но теперь предстоит купить арматуру. Обычно она продается в килограммах, значит, нужно посчитать общую длину каждого вида, а затем определить ее вес. Разумнее заказывать целые стрежни, их не надо связывать между собой, поэтому реально сэкономить на нахлестах. Обрезки невозможно посчитать, чем пользуются мошенники.

Например, строим баню 5 на 5 м, высота основания — 0,5 м, его ширина — 0,3. Диаметр продольной арматуры равен 12 мм, а поперечной — 6 мм, достаточно двух горизонтальных слоев по два стрежня. На каждую стену уйдет 4 элемента по 4,8 м, всего — 76,8 м. Стандартный размер прутьев — 11,7 м. Поэтому часть каркаса придется делать из обрезков, а для их соединения необходим нахлест 25 см. При заказе у нас получится 6 целых стержней и одна половина, из которых можно изготовить 13 элементов. Остальные будем соединять из трех обрезков, значит, плюс еще 4 м на весь ленточный фундамент.

Также необходимо армировать углы загнутыми прутами, так как эта часть основания несет большую нагрузку. На каждый угол понадобится по 1 м, чтобы обеспечить прочное крепление. Итого на баню нужно 84 м продольной арматуры или 94 кг. Конечно, это приблизительные данные с небольшим запасом, но по этой схеме можно проследить сам принцип расчета.

Расстояние между вертикальными стержнями — 25 см, а их длина — около 40 см. Итого на одну сторону — 38 прутьев с учетом углов или 152 м арматуры. Смотрим вес по таблице — получается 33,7 кг. Для поперечной арматуры такой высоты можно использовать обрезки. В ином случае вы переплатите из-за расхода на нахлест.

Вязка

Пайка армокаркаса понижает прочность металла, поэтому рекомендуется вязать элементы между собой. Зато паять арматуру можно с нахлестом 10 см, что позволяет сэкономить материал, но тогда нельзя оставлять каркас без бетона в дождь и снег. При попадании влаги места стыков быстро ржавеют.

Для вязки используют проволоку с диаметром 1,2-1,4 мм или пластиковые хомуты. Последние нельзя оставлять на морозе. В качестве инструмента применяют самодельный крючок, но тогда работа займет много времени. Еще применяют дрель со специальной насадкой. У профессионалов есть пистолет для вязки.

Подбор диаметра арматуры для ленточного фундамента несложен, но чтобы создать прочный каркас большого строения из тяжелых материалов, лучше обратиться к проектировщикам, так как выбрать оптимальную схему и диаметр выйдет, только зная все подробности. Все проектные данные просчитываются по формулам, менять их просто так нельзя. Лучше сэкономить потом, не тратя на ремонт нового дома, чем сейчас, выбрав дешевый материал.

Схема армирования

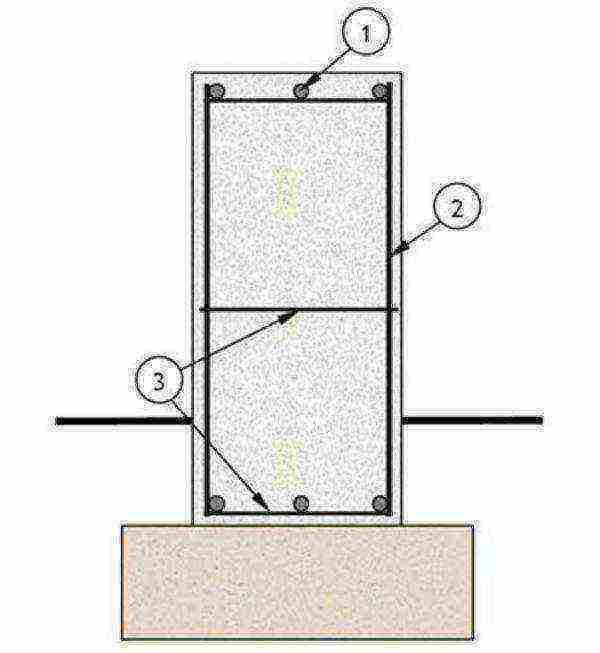

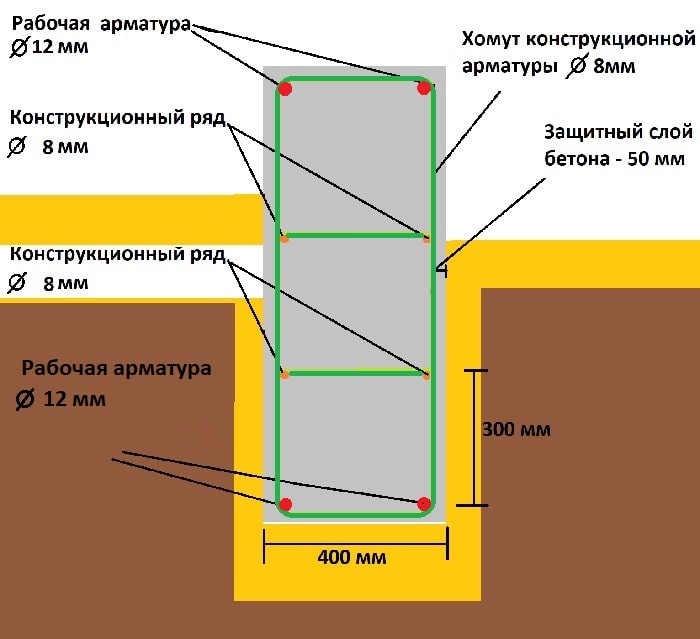

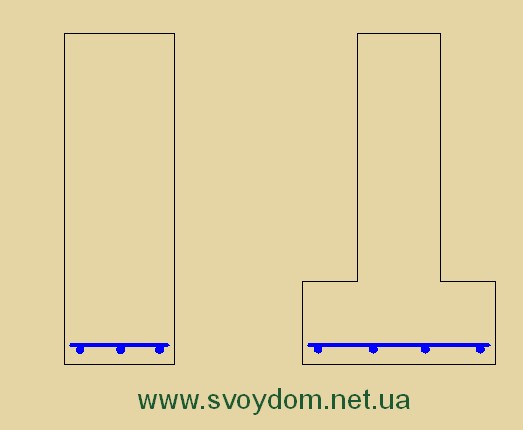

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

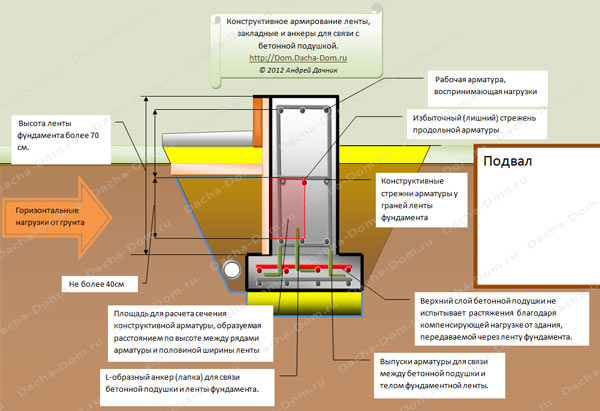

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

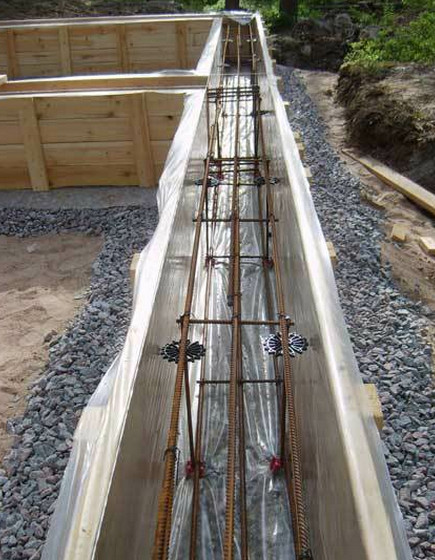

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

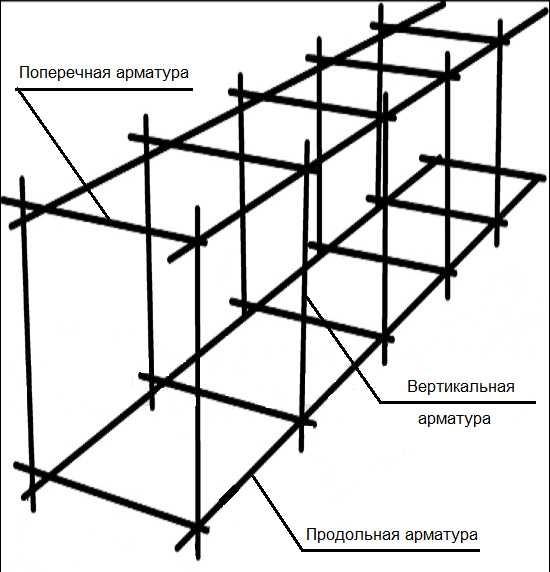

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет для ленточного основания

В соответствии с требованиями строительных нормативов содержание армирующих элементов в ленточном основании должно составлять 0,001% от площади его сечения. Расчетную площадь сечения профиля и теоретическую массу 1 п.м можно взять из таблицы (изображение 1).

Информацию о том, какой прут нужно использовать, можно найти в пособии по проектированию. Так, при длине стороны более 3 м разрешается укладывать продольную арматуру диаметром от 12 мм. Для уравновешивания сопротивления нагрузке создают два пояса армирования.

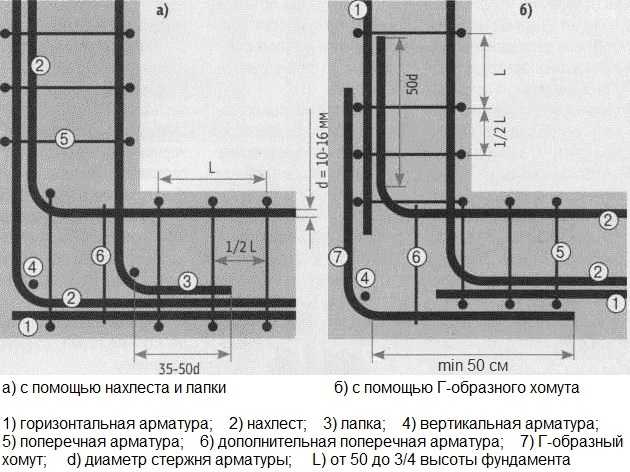

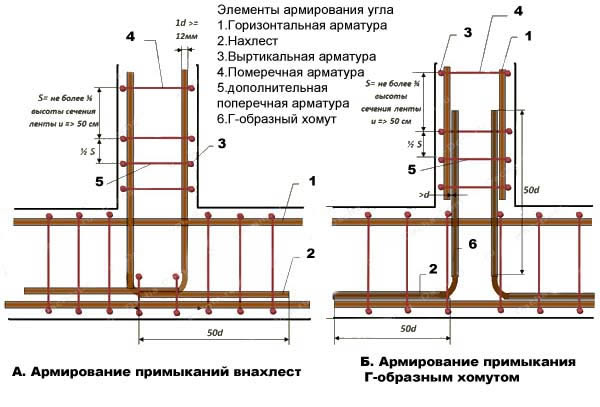

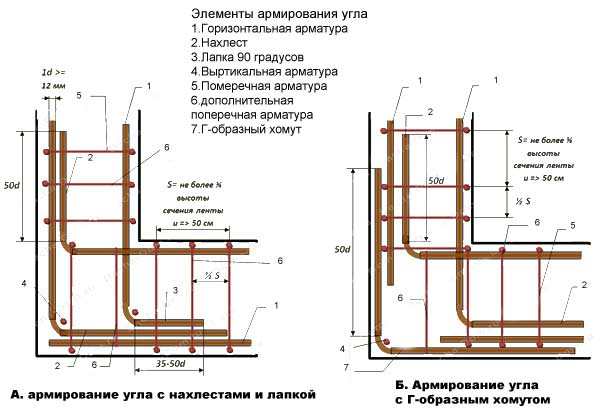

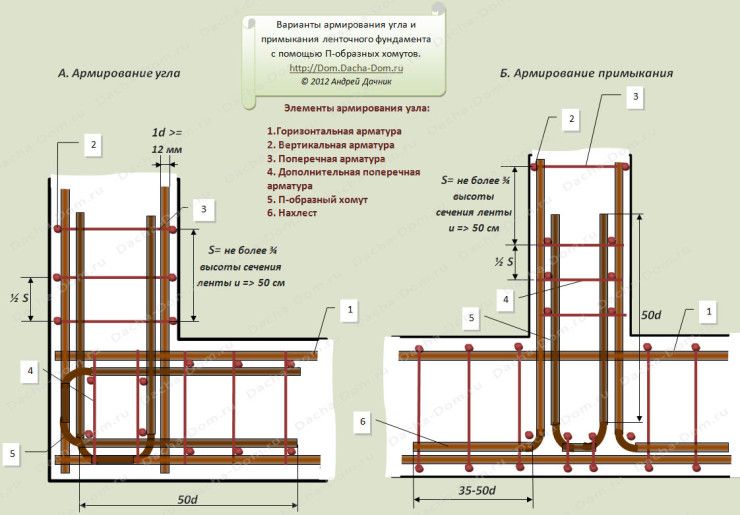

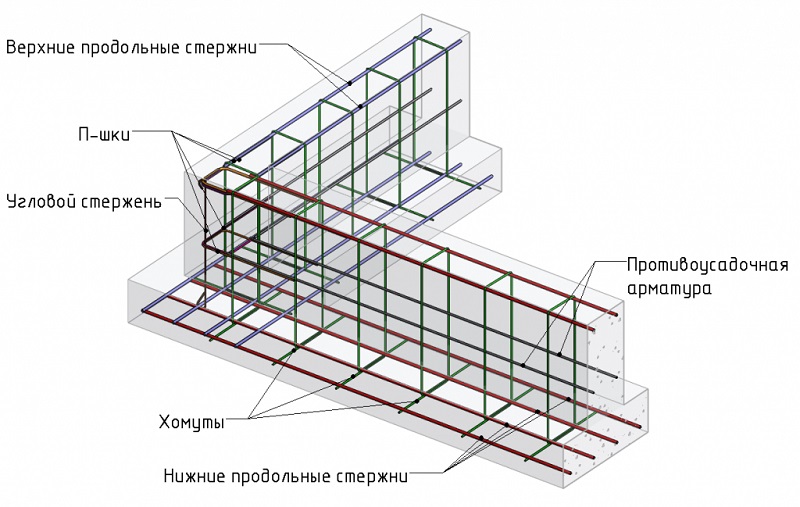

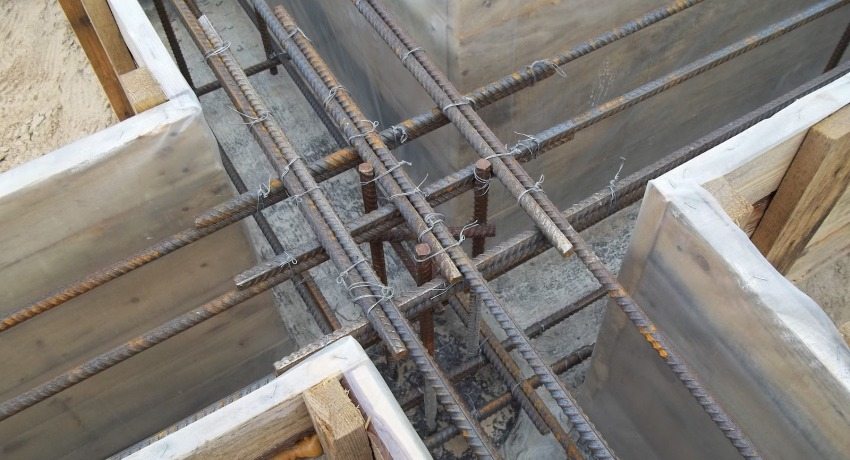

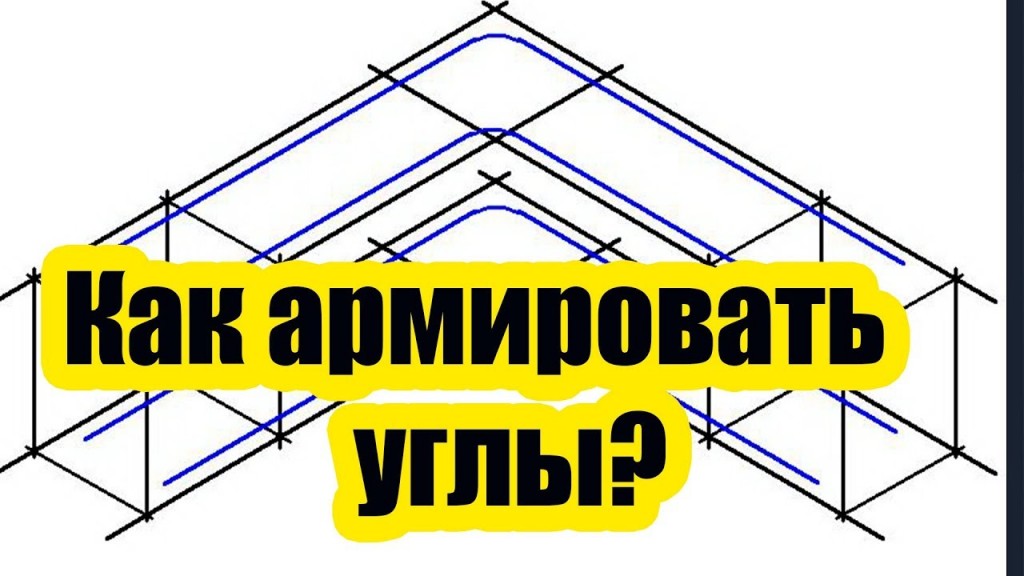

Армирование угла и примыкания ленточного фундамента.

Для поперечного армирования существуют следующие ограничения: для каркаса высотой до 0,8 м используется стержень от 6 мм, для каркаса высотой свыше 0,8м — более 8 мм. При этом его диаметр должен быть не менее ¼ от диаметра продольных прутьев.

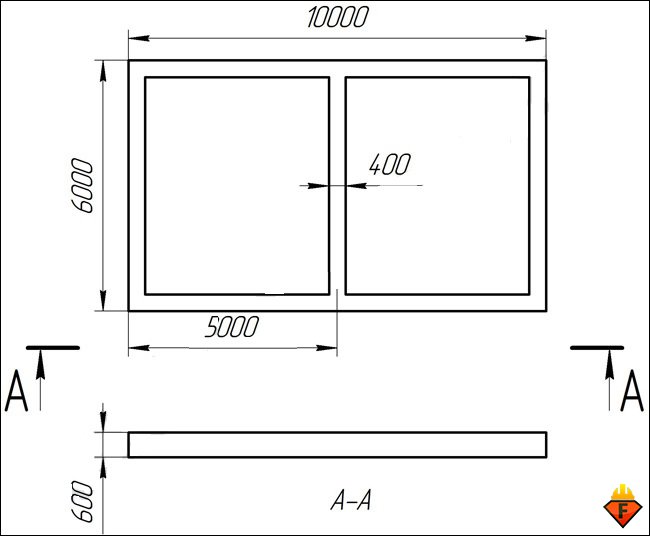

• протяженность ленты — 10х2+(6-2х0,4)х3 = 35,6 м;
• площадь сечения — 60х40 = 2400 кв. см.

Таким образом, суммарная площадь сечения арматурного пояса должна быть не менее 2400х0,001= 2,4 кв. см. Данной площади соответствуют два прута сечением 14, 3 — сечением 12 или 4 — сечением 10 мм. Учитывая то, что протяженность стены более 3 м, оптимальным будет использование стержня диаметром 12 мм. Для равномерного распределения нагрузки его укладывают в 2 пояса по 2 прута.

Суммарная длина по продольному направлению при укладке 4 прутьев с учетом запусков (10 м) будет:

35,6х4+10 = 152,4 м.

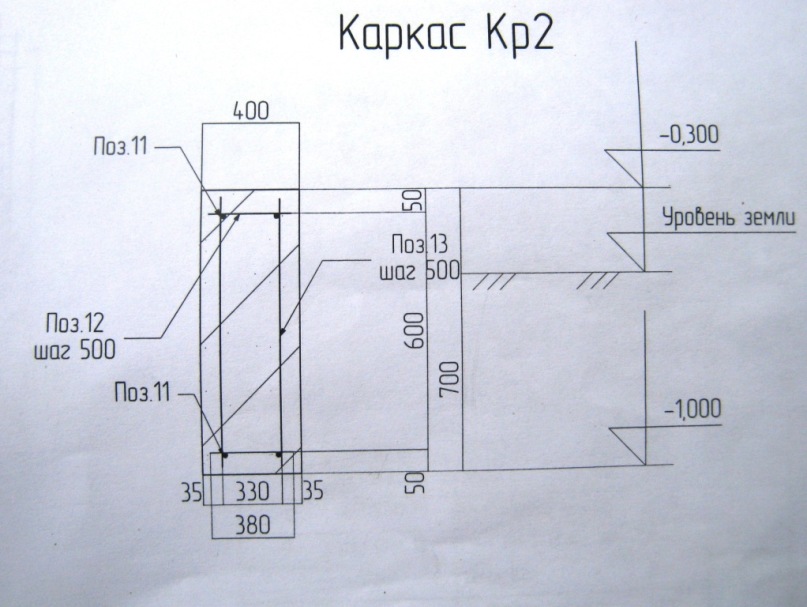

Теперь произведем вычисление для поперечной сетки. Высота каркаса с учетом отступа от краев 50 мм получится:

600-2х50 = 500.

Виды арматуры.

Так как высота каркаса меньше 0,8 м, можно использовать профиль диаметром 6 мм. Проверим, соответствует ли он второму условию:

12/4=3<6, требование выполняется.

Размер одного горизонтального стержня в миллиметрах с учетом двух отступов от краев будет:

400-2х50 = 300,

а размер вертикального:

600-2х50 = 500.

На одну связку понадобятся по 2 горизонтальных и вертикальных прута общей длиной:

2х300+2х500 = 1600 мм = 1,6 м.

Таких связок при расстоянии между ними 30 см и общей длине фундамента 35,6 м будет:

35,6/0,3 = 119.

Вычисляем общую протяженность поперечной сетки:

199х1,6 = 190,4 м.

Тонкости при армировании фундаментного основания

Силовой металлический каркас собирается из гладкой и ребристой арматуры Ø7÷32 мм. Как и в любой работе, при армировании фундамента есть ряд секретов и тонкостей, которые не только усилят его прочность, но и помогут сэкономить:

• Обычно для создания горизонтального каркаса используют арматуру А3 Ø10÷16 мм. Данная маркировка говорит о ребристой поверхности прутка, которая обеспечит лучшее сцепление с бетоном.
• При высоте бетонной ленты более 150 мм горизонтальные элементы рекомендуется укрепить вертикальными. Чтобы снизить расходы, эти соединения можно выполнить обычной арматурой А1 Ø6÷8 мм с гладкой поверхностью.
• Расположение горизонтальных слоев силового армирования в верхнем и нижнем слое фундамента эффективно компенсирует нагрузки на всех направлениях. В отдельных случаях требуется добавление дополнительного горизонтального армирующего слоя внутри бетонной отливки.
• Укрепление горизонтальных слоев может проводиться горизонтальными перемычками, частоту и диаметр которых рассчитывают исходя из расчетных нагрузок вдоль поперечной оси. Это предотвращает появление в отливке дополнительных трещин и фиксирует продольную арматуру горизонтальных силовых секций.
• Эффективность крепления горизонтальными и вертикальными соединяющими перемычками можно значительно увеличить, сгибая их в рамку вокруг направляющих прутов.

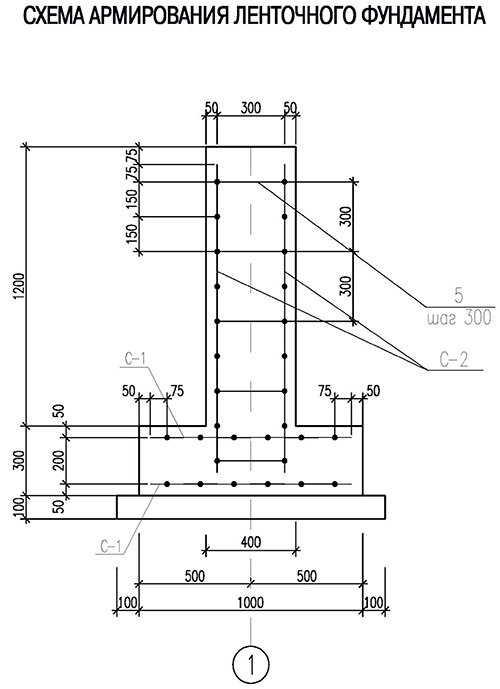

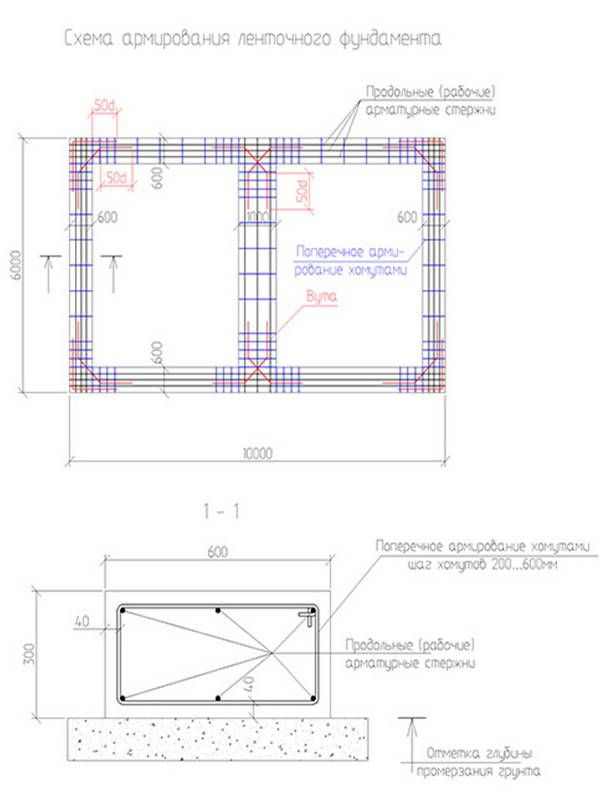

Схема армирования ленточного основания

Чтобы грамотно рассчитать арматуру в железобетонной ленте, рассмотрим типовые случаи ее расположения в таких фундаментах.

При возведении частных малоэтажных объектов используются два основных варианта армирования:

• шестью усиливающими элементами;
• четырьмя изделиями.

Какой вариант лучше?

В соответствии с требованиями СП 52-101-2003, при расположении соседних прутов максимальное расстояние должно быть не больше 40 см (400 мм). При расчете арматуры отступают 5–7 см (50–70 мм) между крайним стержнем и боковой стенкой основания. Если ширина опорной конструкции здания больше 50 см, используют схему армирования шестью прутками.

Было выбрано оптимальное расположение стержней, теперь необходимо определить их другие параметры.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

схема, способ расчета количества арматуры.

Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.

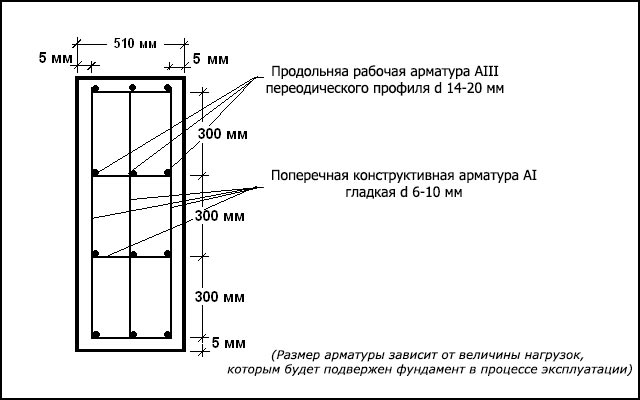

В частном строительстве применяется армирование ленты 4-я и 6-ю прутами арматуры.

Какой способ армирования подходит для вашей ленты определить просто – руководствуемся СП 52-101-2003.. Расстояние между соседними, расположенными по горизонтали стержнями арматуры, должно быть 0,25-0,3м (максимум 0,4м), поэтому если у вас ширина фундамента до 0,45м – максимум 0,5м, то вам подойдет армирование 4 прутами арматуры, т.к. расстояние между продольными прутами арматуры и поверхностью фундамента должно быть 5см (максимум 7см).

Если у вас ширина фундамента более 0,5м, то вам подойдет армирование 6 прутами арматуры.

Каким должен быть диаметр вертикальной и поперечной (не продольной!) арматуры.

Чаще всего используется вертикальное и поперечное армирование стержнями диаметром 8мм. При этом из арматуры делают прямоугольник нужных размеров, по углам которого и будут располагаться стержни продольной арматуры. Располагаться эти прямоугольники должны через расстояние 70-80см. От дна ленты арматура должна располагаться на расстоянии не менее 5см (5 – максимум 10см), от боковых стенок и верха фундамента – 2,5-5см.

Каким должен быть диаметр продольной арматуры.

Тут тоже ничего гадать не нужно. Правило: площадь поперечного сечения продольной арматуры должна быть равна минимум 0,1% от площади поперечного сечения ленты.

Например, у нас лента высотой 1м и шириной 0,4м.

Мы уже знаем, что будем использовать схему армирования с 4 прутами. Вертикальная и поперечная арматура будет диаметром 8мм. Считаем теперь продольную: 40см*100см=4000см²*0,001(это 0,1%)=4см². Дальше можете высчитать диаметр арматуры по формуле S=3,14*R² (только помните разделить на 4, т.к. у нас 4 прута. 1см² — это площадь сечения одного прута), а можете воспользоваться таблицей:

По таблице выбираем арматуру 12мм. Таким образом, мы получаем 4 стержня арматуры 12мм.

Дополнительные условия. Хотя в таблице есть размеры диаметров продольной арматуры 6мм и 8мм, но стержни такого диаметра в качестве продольной арматуры не используются! Минимум для продольной арматуры – 10мм. А при общей длине одной стороны (прямой) ленты более 3м должна использоваться арматура с минимальным диаметром 12мм.

Внимание! Старайтесь по всему арматурному каркасу использовать арматуру одинакового диаметра. Если вдруг это не получается, то арматуру большего диаметра укладывайте в самом основании ленты.

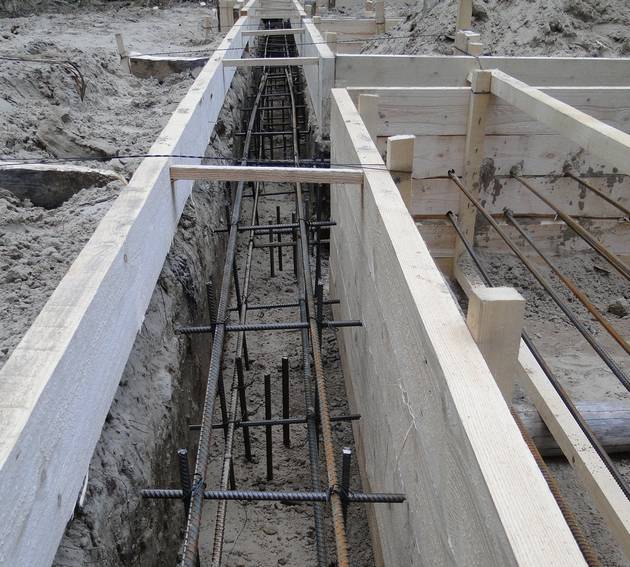

Армирование на углах и требуемый запуск одного прута арматуры на другой при их стыковке.

Стыкуются пруты арматуры внахлест. Длина нахлеста равна 30 диаметрам прутов арматуры. Например, если диаметр арматуры 12мм, то нахлест должен быть 0,36м.

На углах также делается нахлест, равный 30 диаметрам стержней арматуры. Для удобства сначала подготавливаются каркасы для прямых сторон ленты, потом они устанавливаются в опалубку и углы дополнительно связываются арматурой в виде буквы Г, каждая из сторон которой равна 30 диаметрам арматуры.

Подсчитать вертикальную, поперечную и продольную арматуру труда не составит. Сложнее учесть нахлесты. Тут два варианта.

Первый – это общий получившийся метраж продольной арматуры умножить на 1,1-1,15 (т.е. запас 10-15%).

Второй – это посидеть часок, нарисовать схему расположения стержней и посчитать, сколько всего будет стыков (соответственно, и нахлестов) и сколько углов. На каждый угол при 4 стержнях арматуры понадобится 4 Г-образных кусков арматуры, при 6 стержнях – 4-6 Г-образных кусков арматуры.

Расход арматуры на фундамент

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания.

Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм.

Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):6 × 4 = 24 метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:24 × 2 × 2 = 96 м.

Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент.

Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:96 + 16 = 112 необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:24/0,5 = 48 шт.

Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):(0,3 + 1) × 2 = 2,6 общий метраж гладких прутьев:2,6 × 48 = 124,8 м ≈ 125 м.

Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):6/0,2 = 30 количество прутьев на одну сетку будет больше в 2 раза:30 × 2 = 60 шт.

Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:60 × 6 = 360 м.

Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:360 × 2 = 720 м.

Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:24/1,5 = 16 , сколько нужно ребристых стержней на одну сваю:(1,5 + 0,3) × 3 = 5,4 все сваи уйдет:5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.

Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):3,14 × 0,2 = 0,628 хомутов на одну сваю потребуется как минимум два:0,628 × 2 = 1,256 м.

На все 16 буронабивных свай гладких прутьев потребуется:1,256 × 16 = 20,096 м ≈ 20 м.

Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

Тип поверхности арматуры

Стальная арматура может иметь гладкую или рифленую поверхность:

• гладкая арматура дешевле в производстве, но для возведения фундамента совершенно не подходит. Ее сфера использования ограничивается строительством стен или обустройством стяжки пола. Также ее можно использовать в качестве вспомогательной при сборке арматурного каркаса (для соединения ребристых прутьев), что позволит сэкономить, но при этом не потерять на прочности фундамента;
• ребристая арматура имеет бОльшую площадь поверхности, а потому и контакт с бетоном у нее лучше. Более прочное сцепление обеспечивает высокую надежность фундамента, прочность и устойчивость к нагрузкам. В зависимости от типа профиля ребристая арматура бывает:
  • с кольцевым профилем не очень подходит для возведения фундамента. Такая арматура обеспечивает хорошее сцепление, но теряет прочность при многократном нагружении;
  • арматура с серповидным профилем не так хорошо сцепляется с бетоном, зато позволяет возводить более прочные и надежные фундаменты. Это предпочтительный вариант;
  • комбинированный профиль разработан специально для арматуры класса А500СП, подходит для возведения фундамента.

Выбор и расположение арматуры

Как вариант, можно купить готовую арматурную сетку заводского исполнения.

Фундамент является основой здания, поэтому он должен быть достаточно надежным, чтобы выдержать вес строения. Он может быть разным и его выбирают исходя из особенностей грунта и других условий.

Армирование фундамента делает его более надежным и увеличивает срок службы всего строения. Перед началом создания основания для своего дома необходимо правильно выполнить расчет арматуры. Для этого составляется схема армирования фундамента.

Что касается выбора арматуры, то ее диаметр может быть от 6 до 24 мм. Это зависит от того, под какой тип фундамента требуется армирование и указывается в проектной документации.

Сергей ЮрьевичСтроительство домов, пристроек, террас и веранд. Задать вопрос При расположении вертикальной и продольной арматуры расстояние между прутьями не должно превышать 400 мм. Это требование прямо предусмотрено в СНиПах и должно соблюдаться неукоснительно.

Расчет материалов для армирования

В качестве примера рассмотрим расчет потребности в материалах для армирования фундамента длиной (по периметру) 20 м, шириной 0,5 м и высотой 1 м. Шаг монтажа перемычек составляет 0,5 м.

• Основные продольные прутья 20х4 = 80 метров.
• Всего на конструкцию понадобится установить 20/0,5 = 40 штук перемычек. Исходя из размеров фундамента, на каждую из них понадобиться (0,5+1)х2 = 3 метра арматуры. А общая потребность составит 40х3 = 120 метров.
• Каждая перемычка увязывается в двух точках, при этом на вязку уходит примерно полметра проволоки. Получаем примерный расход 40х4х2х0,5 =160 метров. К этому количеству стоит добавить запас для выполнения стыковки продольных арматурных стержней (выполняя эту увязку помнить о том, что при стыковке арматура укладывается внахлест, при этом его длина не должна быть менее 10 диаметров прутка), поэтому в среднем получим цифру 200 метров.

Благодаря этой методике достаточно просто рассчитать, сколько арматуры для армирования ленточного фундамента потребуется. К полученным результатам целесообразно будет добавить 10-15% запас, это позволит избежать необходимости ехать на базу при нехватке материалов.

Несколько особенностей выполнения армирования

Чтобы упростить выполнение работ по вязке армирующего каркаса, прислушайтесь к следующим рекомендациям:

• Проще всего выполнять увязку каркаса на ровной площадке, и только после этого устанавливать его в траншею. В стесненных условиях останется только состыковать отдельные сегменты армирования.
• При выполнении небольших объемов работ проволоку можно скручивать обычными плоскогубцами, но скорость выполнения увязки будет невысока. Поэтому стоит приобрести специальный крючок или сделать его самостоятельно. Он представляет собой согнутый в форме буквы «Г» небольшой отрезок стальной катанки, при этом рабочий край необходимо несколько заточить, тогда крючок будет проще вставлять в петлю увязочной проволоки.

Как рассчитать арматуру для ленточного фундамента?

Расчет необходимого количества арматуры производится в несколько этапов.

1. Определение того, какая арматура нужна для ленточного фундамента необходимого типа конструкции, который присутствует у вас.

2. Вычисление общей длины. К примеру, если ваш фундамент представляет собой прямоугольник со сторонами 8 м и 6 м, и двумя перегородками по 4 м, то его длина составит (8+6+4)*2 = 36 м.

3. Полученный результат умножаем на 4, так как в большинстве случаев используется система из четырех стержней. 36*4 = 144 м.

4. Следует учитывать, что в процессе укладки в ленточный фундамент арматура при установке накладывается, прибавляем еще 10% и получаем 158 м. Это и есть длина горизонтальных прутов.

5. Далее необходимо рассчитать длину для вертикальных и поперечных элементов каркаса. Для этого понадобится ширина и высота конструкции. Находим периметр. Так для ширины в 30 см и высоты 70 см, он будет равен двум метрам.

6. Теперь необходимо для каждой из стен высчитать количество таких прямоугольников, если учитывать, что интервал между ними – 50 см. 36*2=72 (на каждый метр по 2 прямоугольника). Прибавляем еще 8 для углов и получаем 80 прямоугольников.

7. Умножаем 80 прямоугольников на ранее найденный их периметр. 80*2=160 м.

8. Если ответом на вопрос как вязать арматуру для ленточного фундамента является проволочная вязка, то необходимо также высчитать количество нужной проволоки.

Итог: 160 м. поперечных и вертикальных прутьев и 158 м. горизонтальных.

Имейте в виду, что вертикальную арматуру углубляют в землю. Так что к полученному значению нужно прибавить еще пару метров.

Последовательность выполнения работ

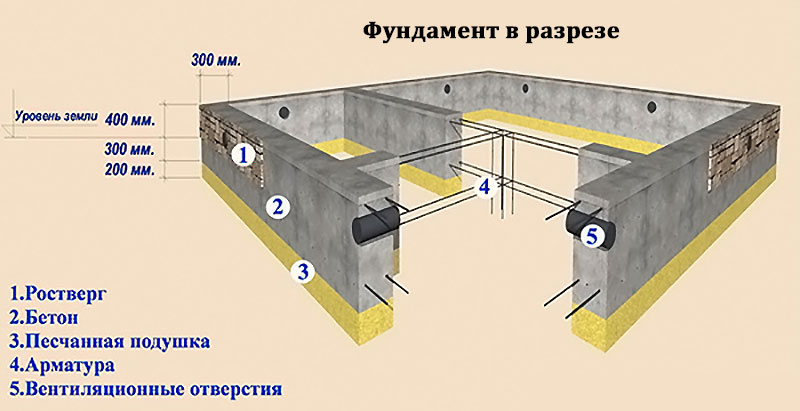

Перед началом проведения работ на площадке, ее надо убрать от мусора, после этого, по периметру будущего здания роют траншею. Теперь необходимо сделать деревянную опалубку для ленточного фундамента, чтобы обеспечить гидроизоляцию основания, на стенки щитов при помощи степлера крепят пергамин.

Если возводите основание с подвалом, рекомендуем ознакомиться с внутренней гидроизоляцией подвала в нашей новой публикации. Чтобы обозначить верхнюю кромку фундамента, надо натянуть шнур или леску, это позволит вам проще проводить расчет количества, шаг и расположение горизонтальной арматуры.

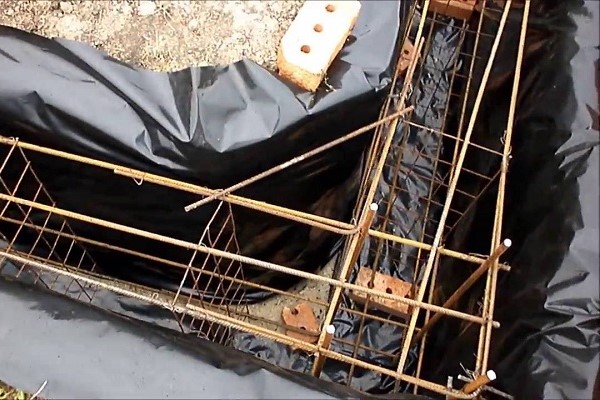

После того как в траншее сделана подложка из песка, надо положить куски кирпича  они необходимы, чтобы обеспечить опору для нижнего яруса арматуры. Кроме этого, куски кирпича не позволят прутьям опуститься на дно, и они будут находиться от него на заданном расстоянии. При возведении каркаса, надо обеспечить, чтобы он находился не ближе 5 см к стенкам опалубки.

Чтобы обеспечить максимальную прочность и надежность каркаса, а значит и фундамента, необходимо брать прутья максимальной длины, так вам надо будет делать меньше соединений и конструкция получится гораздо надежнее. Достаточно размера ячеек 20х30 см.

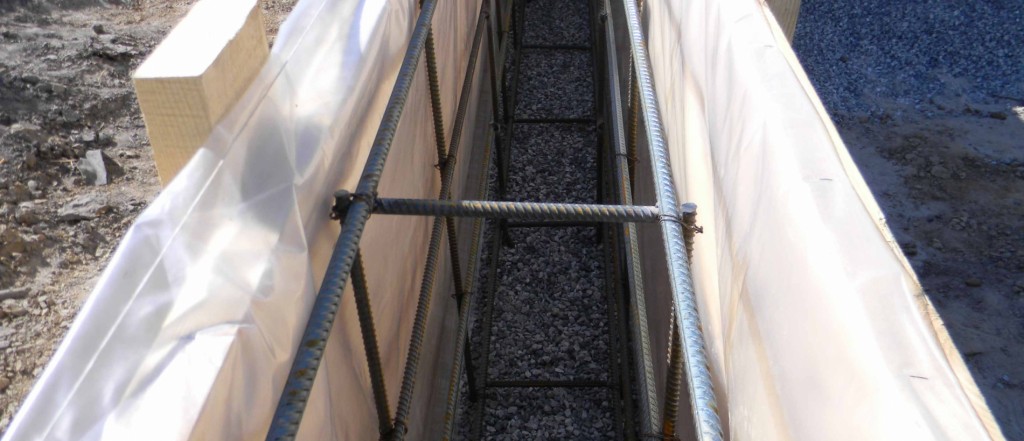

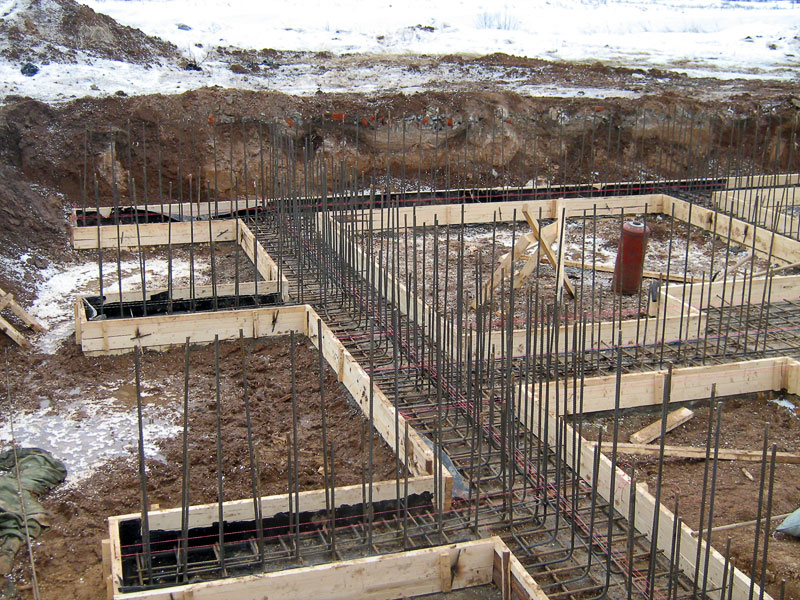

На первом этапе проведения армирования, что выполняется своими руками, необходимо вбить с определенным шагом вертикальные прутья. К этим прутьям с использованием вязальной проволоки и специального крючка или вязального пистолета привязывают нижний горизонтальный ряд арматуры. Особое внимание надо обращать на качество работ при проведении армирования углов, чтобы обеспечить в указанном месте высокую прочность и надежность конструкции.

Выполняя последовательно армирование прямых участков и углов, вы получите прочную и надежную сетку, она будет хорошо держать форму в процессе заливки фундамента бетоном и при последующем штыковании. Узнать подробней о выборе марки бетона для данного типа основания возможно по ссылке.

Выполнив расчет и все перечисленные операции, можно приступать к заливке бетона. После этого он должен отстояться на протяжении 14-21 дней и только потом можно приступать к возведению стен.

Не забывайте о соблюдении технологии заливки бетона, о соблюдении температур – нарушения данных факторов также могут повлиять на качество фундамента и как следствие его прочность. Более подробно рассказано здесь:

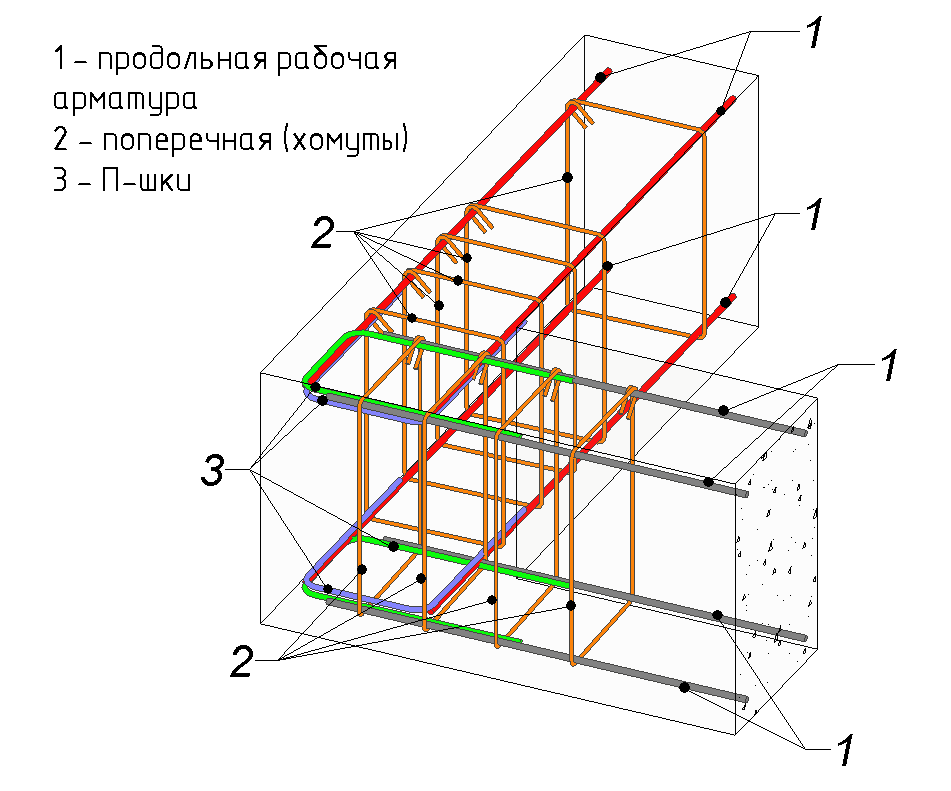

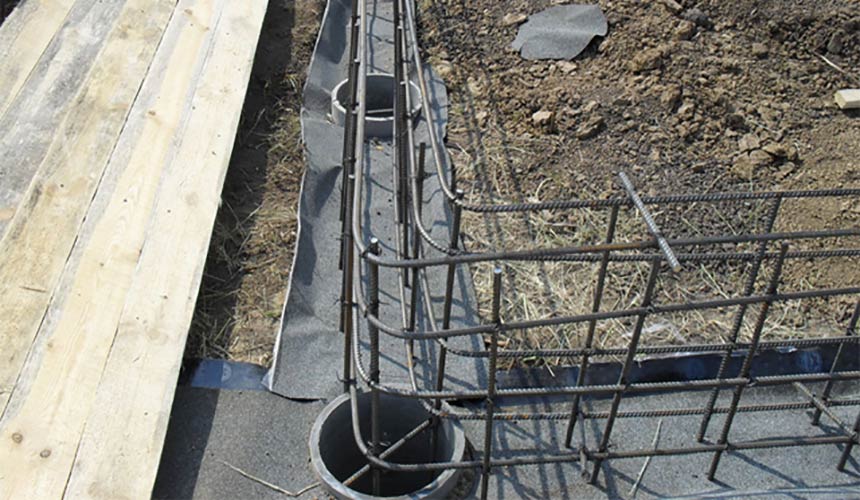

Особенностью армирования углов и примыканий является то, что в этих местах создаются большие нагрузки, поэтому они должны быть надежными и прочными. Чтобы обеспечить максимальную прочность углов или примыкания, надо в этих местах гнуть арматуру.

Не рекомендуется проводить соединение арматуры в углах при помощи перекрестного наложения прямых прутьев, только путем изгибы арматуры в углах фундамента, вы сможет получить жесткую раму и монолитный фундамент. И все это можно сделать своими руками. Несколько советов от специалистов:

1. Чтобы обеспечить максимальную прочность и надежность основания, арматуру рекомендуется крепить « в клеточку», то есть когда один ее ряд будет расположен под прямым углом к другому ряду.

2. Некоторые строители, вместо того чтобы крепить прутья при помощи вязальной проволоки, для этих целей используют сварку. Следует учитывать, что при сварке, в местах соединения металл нагревается, вследствие чего изменяются его физические характеристики. Смотрите статью про сварочные работы.

   Он становится более хрупким и поэтому прочность каркаса уменьшается. Специалисты рекомендуют соединять арматуру при помощи ее связывания, для чего надо использовать отожженную проволоку.

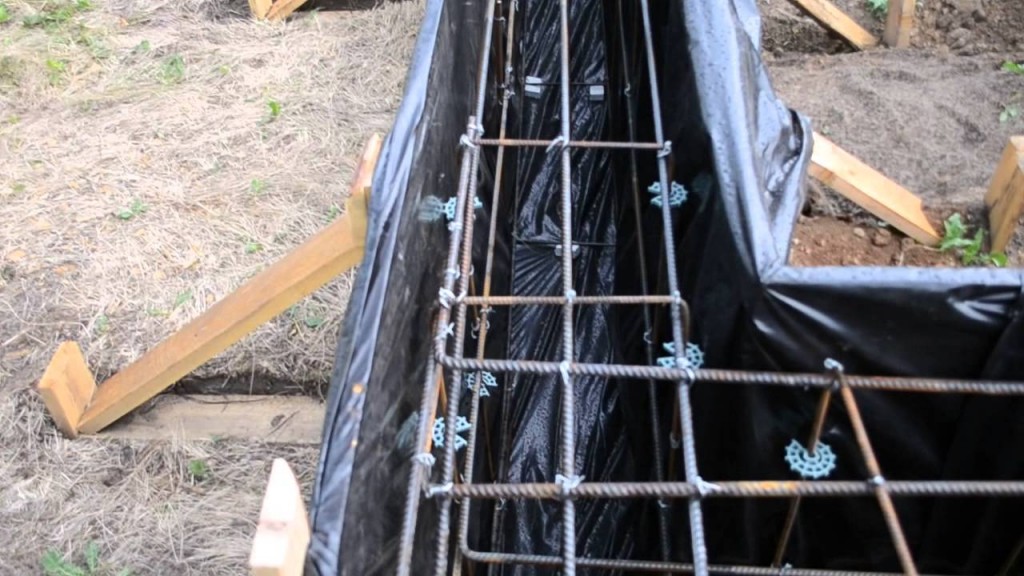

3. Если вы проводите армирование своими руками, то в качестве нижней опоры для прутьев используют куски кирпича, но также можно использовать и специальные промышленные держатели из ластика.

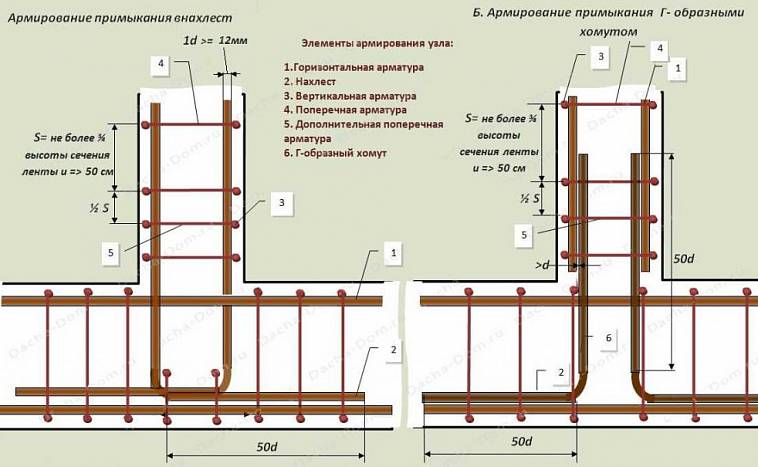

4. Чтобы обеспечить максимальную прочность каркаса в углах, арматуру сгибают и соединяют внахлест на расстоянии 60-70см от угла.

Как видите, проведение армирования ленточного фундамента достаточно простой процесс, который можно выполнить своими руками, необходимо только правильно провести расчет, соблюдать технологию и рекомендации специалистов.

В продолжение рекомендуем узнать об устройстве мелкозаглубленного ленточного фундамента, а также ознакомиться по вот этой ссылке с тем, как использовать пенополистирол для утепления основания здания.

Советы строителей

• Михаил 27 лет. Занимаюсь фундаментными работами уже очень давно. Если вы планируете варить каркас для фундамента, то следует использовать прутки с индексом С. Это специальные стержни, предназначенные для сварки, которые под воздействием температуры не теряют свои технологические качества.
• Саша 56 лет. Не используйте для армирования, гладки стержни. От них толку не будет совершенно никакого. Бетону будет не за что цепляться и прутки будут в нём скользить. Данная конструкция при подвижке грунтов даст трещину, а такое армирование не спасёт ситуацию.

При возведении фундаментного основания нужно ответственно подойти к данному вопросу. От качества арматурного каркаса зависят прочностные характеристики будущего основания.

При неправильном расчёте и применении недостаточного сечения стержней, при эксплуатации может не хватить прочности, и фундамент будет разрушаться. При выборе очень больших сечений прутков, это негативно отразиться на стоимости работ, именно поэтому очень важен правильный и грамотный расчёт.

Расчет необходимого количества продукции

Расчет необходимого количества продукции выполняется на предварительном этапе проектирования. При расчете стоит учитывать: размеры здания, разновидность самого основания, а также характеристики верхнего слоя почвы. Например, у нас есть следующие данные: периметр будущего дома 7 на 5 метров, два армирующих ряда, шаг установки 20 на 20.

Основные этапы расчета

• Вдоль постройки потребуется 35 элементов (7/0,2), а поперек – потребуется 25 элементов (5/0,2);
• Далее подсчитываем, сколько нужно материала в погонных метрах. Для этого 35 умножаем на 7, и 25 умножаем на 5. После складываем получившиеся значения и умножаем на 2, так как нам понадобятся два пояса. В результате получаем 740 метров. Плюс всегда необходимо брать определенное количество запасом. Возьмем 10 метров запаса. В результате нам необходимо будет 750 метров стального рифленого прутка;
• Теперь подсчитываем, сколько материала потребуется на вертикальные элементы. Их количество должно равняться точкам, где элементы пересекаются. 25 умножаем на 35 и получаем 875 стержней. Толщина нашего основания 30 сантиметров, так как сверху и снизу должно быть по 5 сантиметров, то 875 умножаем на 20 сантиметров (0,2). В результате получаем 175 метров и прибавляем 5 метров запаса.

Теперь потребуется подсчитать, какое количество вязальной проволоки потребуется для соединения всей конструкции. В каждой точке крепления необходимо будет два раза перевязать. В среднем это 30 сантиметров проволоки на одну точку. Умножаем 875 точек на 3, полученное число умножаем на 2, так как обвязывать надо 2 раза. Это 525 метров на один пояс. У нас 2 пояса, получается, что нам понадобится 1050 метров проволоки плюс 50 метров запаса.

Так как продается все не в метрах, а в килограммах, то для того чтобы понять, сколько денег вам придется затратить, нужно перевести значения в метрах в единицы массы. Для этого спросите у поставщика, сколько весит один погонный метр. Данную информацию вы можете найти на сайте поставщика.

Арматура для фундамента является главной составляющей любого дома/коттеджа. Выбор подходящей продукции для усиления будет зависеть от ряда факторов: категория основания, почва, размеры дома. Если подобрать качественный материал, то построенное сооружение будет служить десятилетиями.
