Устройство монолитного перекрытия по профнастилу

Наши преимущества

Долговечность покрытия Огнезащита из базальта имеет неограниченный срок службы, равный сроку службы покрытого объекта Подробнее » Простота монтажа Наносится просто, не требует специальных приспособлений и защитных средств Подробнее » Высокая огнестойкость Предел огнестойкости покрытия «Огнеспас» составляет 180 минут Подробнее » Экологичность Материалы на основе базальтового супертонкого волокна выпускаются без применения связующих веществ Подробнее » Монтаж системы огнезащиты бетона Готовые решения в интернет-магазине … Монолитное перекрытие по профнастилу Перекрытие по профлисту: расчет и … « на страницу Каталог товаров

Плюсы и минусы перекрытия по профнастилу

К несомненным плюсам данного вида перекрытия относится вес будущей плиты. Из-за ребер жесткости, которые получаются естественным путем от изгиба профиля, расход бетона существенно уменьшается. От этого уменьшается и вес плиты. К тому же прочность плиты остается на том же уровне, что и у обычного монолитного железобетонного перекрытия той же толщины.

Еще одним преимуществом данной технологии устройства перекрытия будет легкость монтажа опалубки. Сам профлист выступает в качестве опалубки для перекрытия. Эта опалубка может быть как съемной так и несъемной, в зависимости от того, какую именно плиту вы будете заливать. Так же это будет зависеть от вида профнастила: гладкий он или со специальными засечками. Последний используется в качестве помощника для основной арматуры и не снимается после заливки. Если же у вас вариант со съемным профлистом, то его потом можно будет использовать в хозяйстве (забор, крыши хоз. построек и т.д.).

Минусов у перекрытия по профнастилу немного, но они есть.

Во-первых, ограничивает в виде отделки будущего потолка. Если это перекрытие между  первым и вторым этажом, то ребристый потолок придется отделывать или натяжным потолком или подвесным. Просто оштукатурить как в случае с обычным монолитным перекрытием или ровными ЖБ плитами, уже не получится.

Ну и во-вторых, если опалубка будет несъемной, мало кому понравится жить с таким количеством металла над головой.

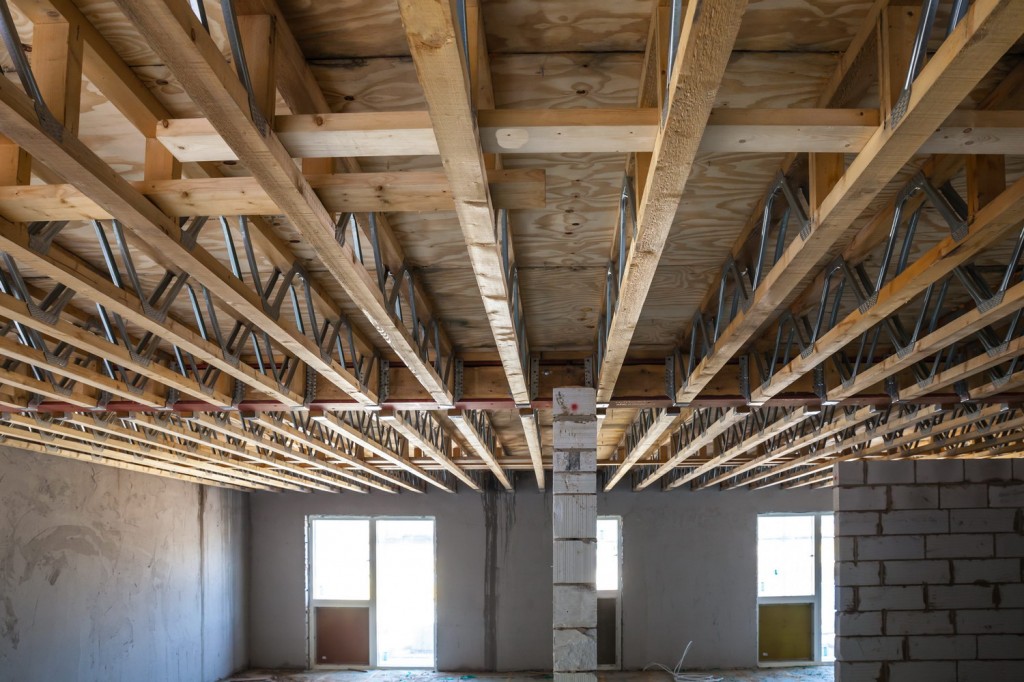

В остальном же, все положительные и отрицательные моменты перекрытия по профлисту стоит рассматривать как альтернативу монолитного ЖБ перекрытия или перекрытия по металлическим балкам перед перекрытиями по деревянным балкам.

Характеристики перекрытия из профнастила

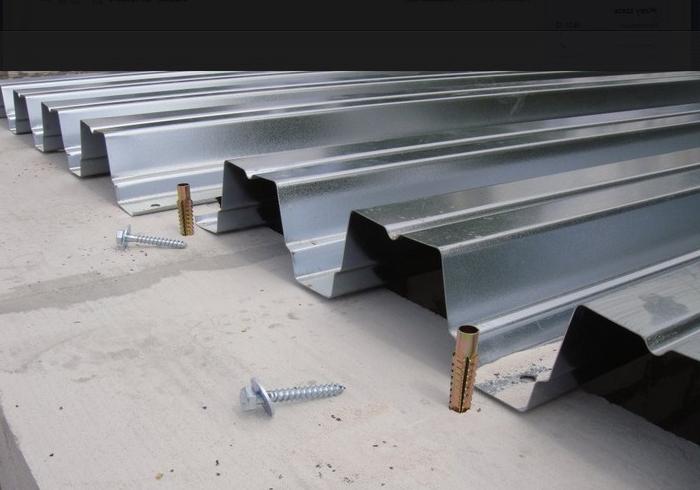

Для возведения опалубки межэтажных перекрытий по профнастилу применяют профильные листы марки Н60 или Н75.

Монолитные бетонные перекрытия в качестве несъемной опалубки, для которых используют металлические листы профнастила, применяются для возведения жилых, общественных, производственных и хозяйственных зданий разной этажности. Малый вес конструкций в комбинации с простотой монтажа и высокой надежностью делает их идеальным вариантом для строительства дач и частных домов.

Для возведения опалубки межэтажных перекрытий по профнастилу применяют профильные листы марки Н60 или Н75. Выбор зависит прежде всего от предполагаемой максимальной нагрузки на пол, для жилых помещений вполне достаточно профнастила для перекрытий Н60. Кроме оптимальной высоты, этот материал оснащен дополнительными ребрами жесткости, расположенными вдоль волн, благодаря чему повышается устойчивость листов к деформациям.

По причине того, что материал покрытия будет постоянно контактировать с воздухом в доме, следует выбирать только такие листы профнастила, которые имеют покрытие, препятствующее коррозии. К защите такого типа относится оцинковка и лакокрасочные средства, изолирующие поверхность металла от внешней среды.

Толщина листов профнастила марки Н60 составляет от 0,8 до 1 мм в зависимости от производителя, что позволяет ему выдерживать значительный вес, равномерно распределенный по всей его поверхности. Несмотря на это, для правильной заливки бетона приходится перестраховываться и устанавливать вертикальные подпорки, которые будут брать на себя большую часть нагрузки, не позволяя межэтажному перекрытию прогибаться. Заливка бетона без таких предупредительных мер может привести к тому, что раствор начнет собираться в местах, где листы прогибаются, усиливая тем самым давление на конструкцию. Нагрузка, возрастая лавинообразно, вызовет деформацию листов, прорыв перекрытия и поломку всей конструкции.

Также Вам может быть интересен сайт о потолках.

Преимущества профилированного настила

Основными его преимуществами, в первую очередь, является легкость монтажа, маленький вес, прочность материала достаточно высокая, удобство в транспортировке, а также долгий срок эксплуатации. К тому же этот материал экономичен, неприхотлив и достаточно универсален. На сегодняшний день профлист является одним из наиболее распространенных материалов, используемых для перекрытий, так как он устойчив к деформациям при нагрузках и не устойчив к влиянию факторов окружающей среды. Данный материал доступен по цене, а его ассортимент различен по размерам и цветовым оттенкам. Благодаря всем этим свойство профилированный лист очень востребован на рынке строительных материалов.

Несмотря на то, что профлист, необходимый для перекрытия, также обладает достаточно габаритным весом, тем не менее его вес порядком меньше железобетонных плит. Профилированный лист на перекрытие должен быть достаточно надежным и прочным. Он должен выдерживать вес жидкого бетона Перекрытия лучше всего выполнять из листов с «волнами», высота которых достигает 60 мм. Минимальная толщина листа должна быть равна 0,7 миллиметров. Главное помнить, что перекрытие на чердаке не такую большую нагрузку, чем перекрытие между этажами. Следовательно, для того, чтобы создать перекрытие между последним этажом и чердаком лучше всего использовать профиль, имеющий более низкий показатель жесткости и прочности.

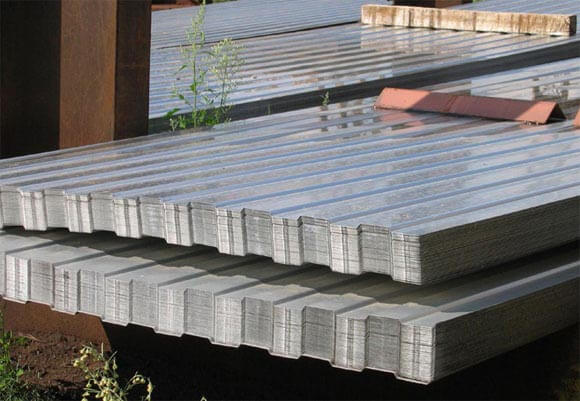

Профнастилом принято называть гофрированный лист, изготовленный из оцинкованной стали. Материал обладает покрытием, которое придает ему корозиестойкость и стойкость по отношению к условиям окружающей среды. Профилированные листы широко применяются в различных сферах. В основном их применяют при кровельных и облицовочных работах.

Профилированный настил в горизонтальном разделители смежных сооружений

Профлист дает возможность получить перекрытие с ребристым сечением, а это, в свою очередь, значительно увеличивает его прочность, бетон и арматура расходуются значительно меньше. К тому же профлист может выполнять функцию неснимаемой опалубки. Это происходит в момент осуществления заливки монолитного покрытия, а металлический каркас, при этом, выполняет функцию опоры. Именно это дает возможность строить стены из более легких материалов, поскольку монолитное перекрытие по профнастилу передает нагрузку не стенам, а металлическому каркасу.

В настоящее время благодаря развитию новых технологий в современном строительстве домов, многоэтажных зданий, а дачных домов и так далее, стали все чаще использовать новую технологию для создания перекрытий, что дало возможность рациональнее использовать физический труд и целесообразнее эксплуатировать строительную технику. Такая технология как перекрытие по профилированному настилу открыла перед строителями ряд новых преимуществ, которые были не доступны при строительстве перекрытий из бетонных плит.

Часть материалов для данной публикации предоставлено сайтом

Похожие записи

• Виды и преимущества автоматических распашных и…
• Особенности уплаты государственной пошлины за документы ЕГРП

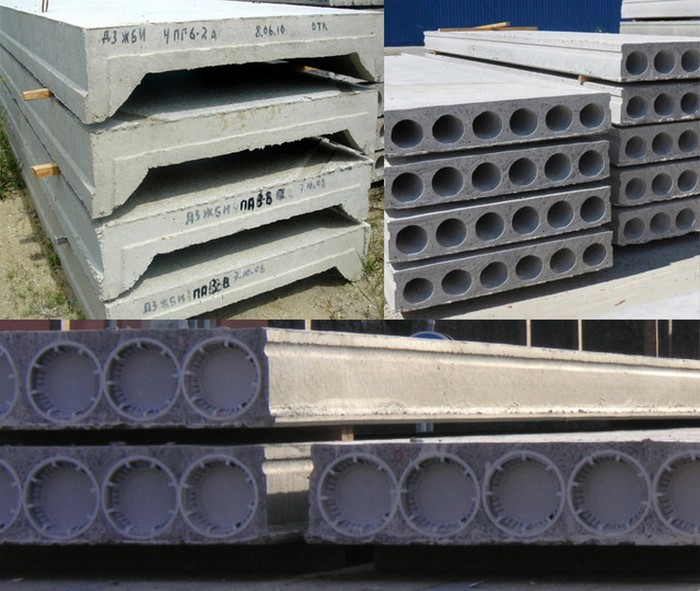

Выравнивание плит

Выравнивание плит при установке межэтажных перекрытий осуществляют по нижней поверхности, выводя при этом горизонталь по нивелиру, уровню либо ватерпасу. Опор на несущие стены должен быть не меньше 12 см — 14 см. Если плиты имеют предварительно напряженную арматуру, то их следует опирать лишь на торцы (опирание серединой поверхности и боковыми гранями плиты не допустимо).

Если стройплощадка не оборудована грузоподъемной техникой, т.е. монтаж сборных плит невозможен, тогда создают монолитные железобетонные перекрытия.

Особенности конструктивного исполнения

Перекрытие из профнастила представляет собой специальный опалубок несъемного типа, в основе которого положен профильный настил. На материал укладывается подготовленный раствор цемента, а вся конструкция будет опираться на несущие опоры, в основе которых положены металлические балки, лаги. Основная нагрузка в данном случае будет передаваться именно на конструкцию основания, а не на стены, что существенно обеспечит надежность и прочность сооружения. Такой подход позволяет сэкономить и на стенах, к примеру, соорудить их из песчаника, дешевых и менее прочных материалов.

Благодаря подобной опорной схеме можно без проблем обеспечить монтаж стаканного типа опоры, вместо довольно затратного фундамента ленточного типа, что уже само по себе станет выгодным и практичным решением для владельца дома. Подобный стакан способен удерживать колонну, что сокращает общую нагрузку на пол, а также требует затратить меньшее количество материалов. Правда под стены все равно придется делать ростверк, но он может идти по всей толщине конструкции, важно принимать во внимание некоторое отклонение.

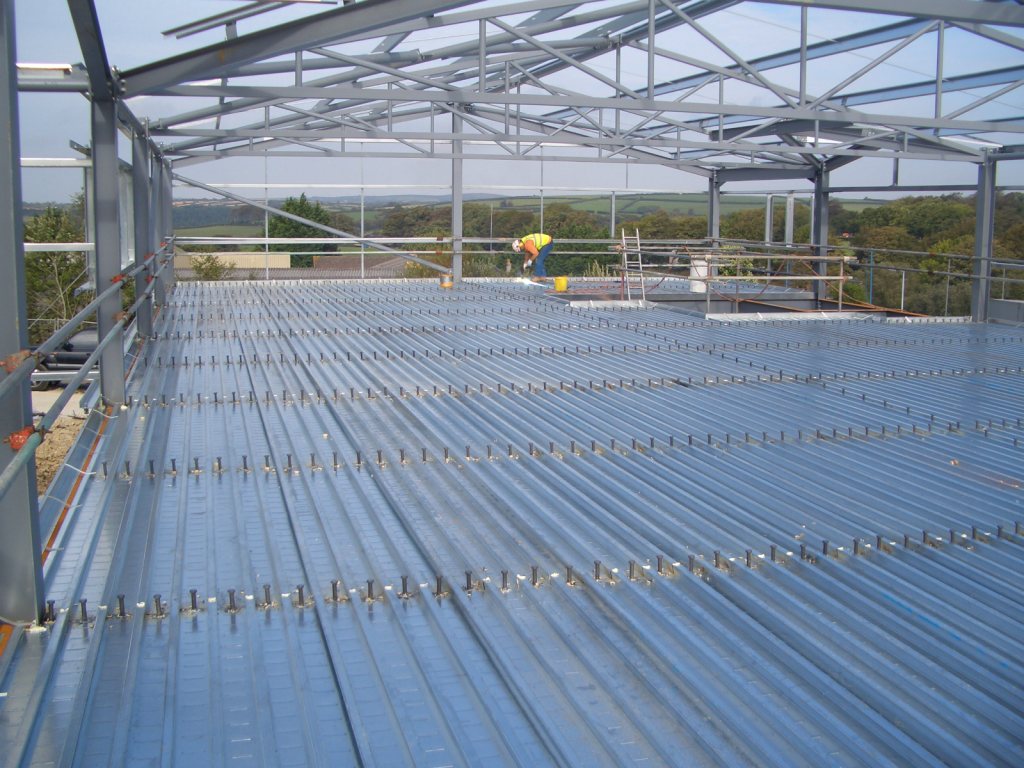

Монтаж перекрытия

Независимо от того, используется профнастил для перекрытия или другой материал, его план должен в обязательном порядке включать в себя расчет данного перекрытия.

Для выполнения правильного расчета требуются следующие данные:

• Точные размеры проектируемого здания;
• Расчет нагрузок, создаваемых самим перекрытием.

Эти данные помогут правильно подобрать размеры таких элементов, как металлические балки или колонны.

Армирование конструкции

Для изготовления колонн чаще всего используются металлические трубы, сечение которых может быть как круглым, так и квадратным. В качестве же балок наиболее часто применяются металлические двутавровые балки или швеллера.

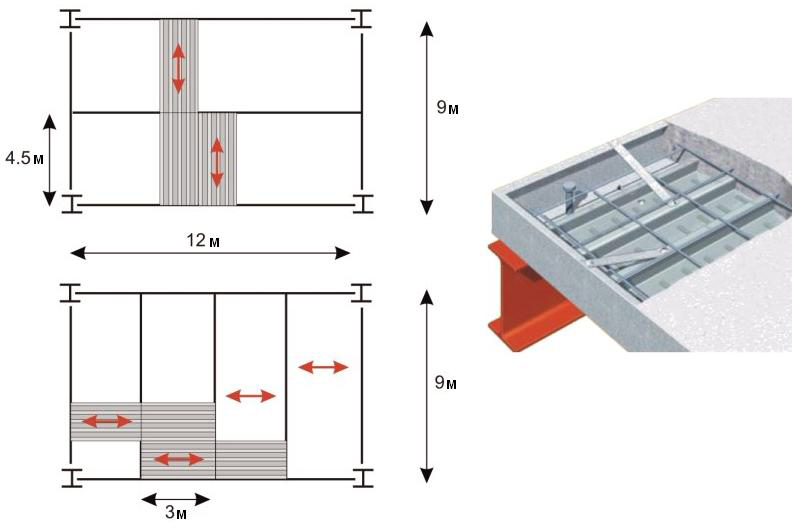

При этом шаг укладки балок, также как и выбранное для них сечение, напрямую зависит от того, какой профнастил будет использоваться при строительстве перекрытия.

Проще говоря – чем большую высоту имеет профиль листа стенового профнастила, тем меньший шаг выбирается для укладки балок.

Для выполнения наиболее точного самостоятельного расчета расстояния между балками рекомендуется уточнить требуемую информацию у компанию, в которой приобретался профнастил.

Продавец должен предоставить все необходимые параметры материала, перечислить основные виды профнастила, его характеристики, несущую способность и т.д.

Рассмотрим пример расчета:

1. Допустим, что шаг укладки балок составляет три метра. Марка применяемого профнастила – ТП-75, толщина листа составляет 0,9 миллиметра.
2. Определяя требуемую длину профнастила, рекомендуется рассчитывать его опирание не на две балки, что является наиболее распространенным вариантом, а сразу на три, что позволяет предотвратить в дальнейшем прогиб листа.
3. Наиболее качественное крепление листа к металлическому основанию балки достигается путем применения специальных саморезов на 32 миллиметра (5,5), снабженных усиленным буром. Благодаря данному буру, позволяющему просверливать швеллера, не просверливая их предварительно дрелью, саморезы также называют бронебойными. Крепление следует выполнять в каждом месте стыка профлиста и перекрывающих балок. Соответственно, в случае укладывания листа на три балки, крепление осуществляют в трех точках, а при укладке на две балки – в двух местах.
4. Помимо крепления листов к балкам следует также выполнить их фиксацию в местах стыков. При этом могут использоваться такие же бронебойные саморезы 5,5, но длина их выбирается немного меньше – например, хорошим выбором будут саморезы на 25 миллиметров. Вкручивание саморезов производится с шагом, составляющим около 40 сантиметров.
5. После того, как завершено выполнение профнастильной опалубки под бетон, выполняется непосредственно укладка бетона. В плане перекрытий всегда учитывается минимальная толщина данного перекрытия, составляющая чаще всего семь-восемь сантиметров без учета толщины непосредственно листов. Для бетонирования лучше всего использовать бетон марки М-25, обозначаемый также М-350.
6. Прежде чем приступать к бетонированию, следует выполнить подготовку профнастила, заключающуюся в том, что внизу, по центру каждого расположенного между балками пролета, устанавливаются палки, начиная от пола и вверх, до самого листа профнастила. Палки предназначены для предотвращения проседания профнастила под весом лежащего на нем бетона. После высыхания бетона временные опоры в виде палок убираются.
7. Рекомендуется выполнить бетонирование за один заход, а если не удается покрыть в течение одного рабочего дня всю покрываемую площадь, то желательно выполнить бетонирование хотя бы одного пролета.
8. Если бетонирование выполнялось в несколько этапов, важно правильно запомнить, сколько дней потребуется на высыхание того или иного пролета. Это позволит своевременно убирать дополнительные опоры из-под высохшего бетона. Бетон достигает около 70-80 процентов требуемой прочности только на десятые или одиннадцатые сутки с момента заливки в случае теплой погоды. В зимнее время года срок высыхания бетона возрастает до трех-четырех недель.
9. В случае, если работы по возведению перекрытий из профнастила производятся в жаркую сухую погоду, необходимо постоянно выполнять смачивание бетона. Это позволяет предотвратить преждевременное испарение влаги в результате нагрева листов профнастила под воздействием повышенных температур окружающего воздуха, приводящего к ускоренному испрарению влаги.

Подобно многим другим строительным работам возведение монолитного перекрытия для профнастила не представляет собой ничего особо сложного.

Самым важным ее этапом является теоретическая часть, включающая в себя:

• Выбор материала, из которого будет изготовлена металлическая конструкция каркаса;
• Правильный выбор вида и толщины листов профнастила;
• Грамотный подбор сечений арматуры, используемой при изготовлении каркаса и т.д.

Подобные расчеты рекомендуется поручить квалифицированному специалисту, а непосредственно выполнить работу по возведению можно самостоятельно.

Главное при этом – строго придерживаться разработанных заранее планов и чертежей и соблюдать перечисленные в инструкции требования.

Во избежание различных ошибок при выполнении данных работ можно также прибегнуть к помощи бригады квалифицированных работников, обладающих хорошими отзывами и репутацией.

Расчет материалов

Прежде чем начать строительные работы, необходимо произвести правильный расчет. Расчет монолитного перекрытия по профлисту производится на основании: размеров проектируемого здания, а также расчета нагрузок на колонны и балки. Исходя из полученных данных, подбирают необходимые размеры элементов каркаса, а также производят расчет необходимого количества профлистов, расчет количества саморезов и так далее. Устройство монолитного перекрытия можно сделать самостоятельно, но расчет лучше доверить профессионалам.

Перекрытие по профнастилу

Подобная конструкция чердачного перекрытия в последнее время становится все более востребованной. Выполнение перекрытия по профильному настилу несколько сложнее, чем все прочие виды чердачных перекрытий. Впрочем, сделать его можно и самостоятельно:

1. Учитывая, что подобная конструкция обладает достаточным весом, плиты перекрытия необходимо укреплять дополнительными опорами. Обычно для этого используются металлические столбы, опирающиеся на пол или на грунт.
2. Принимая во внимание, что такое перекрытие объединяет деревянные и железобетонные перекрытия, то и выполняется оно с использованием методов, используемых в обоих случаях.
3. Бетонирование перекрытий. В первую очередь изготавливается опалубка из досок, в которую заливается бетон. В основание конструкции помещается профнастил. В бетон не следует добавлять щебень — достаточно его армирования в некоторых случаях.
4. На застывание бетона отводится, как правило, четыре дня, после чего опалубку можно снять.

Заливка перекрытия по такой схеме делает чердачное перекрытие нечувствительным к проникновению влаги. Никакое серьезное утепление подобного перекрытия не пригодится, да и эксплуатироваться оно будет гораздо дольше. Единственным большим недостатком такого перекрытия является его вес.

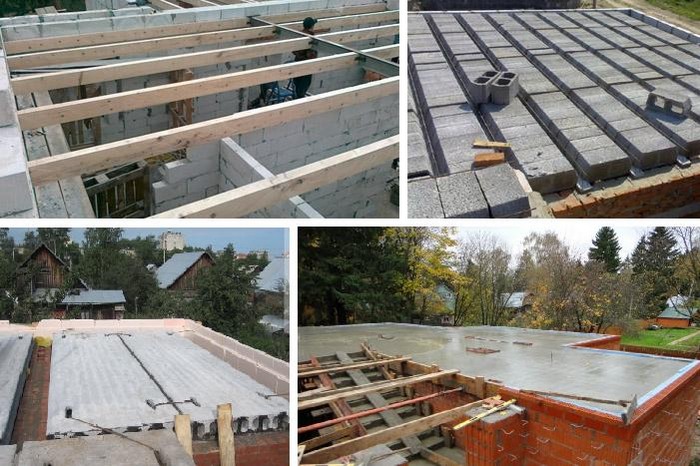

Каждый из приведенных типов чердачных перекрытий широко используется в строительстве. Все зависит от типа возводимого здания — будет ли это перекрытие гаража или чердака жилого дома. Каждая конструкция имеет свои преимущества и недостатки, роль которых оценивается еще на этапе проектирования.

Главные детали создания монолитного перекрытия

Само по себе перекрытие на основе профнастила имеет оригинальную конструкцию, на которой стоит подробно остановиться. Прежде всего, нужно отметить тот факт, что в самом начале проводится проектирования перекрытия, так как именно на основе этой информации и будут проводиться все строительные работы. Нужно быть готовым к любым непредвиденным ситуациям, связанным с этим процессом.

При покупке профнастила следует обращать внимание на габариты материала. Конечно же, размеры металлических листов должны идеально вписываться в проект будущего перекрытия.

Также в процессе понадобятся арматурные прутья, которые должны иметь соответствующую длину.

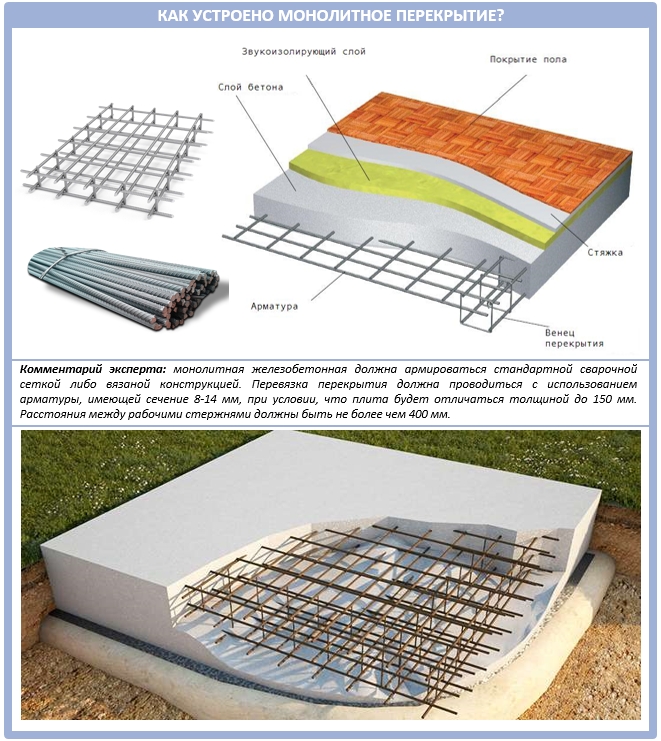

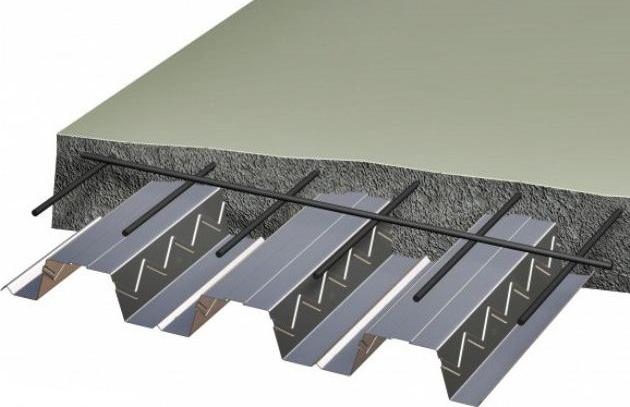

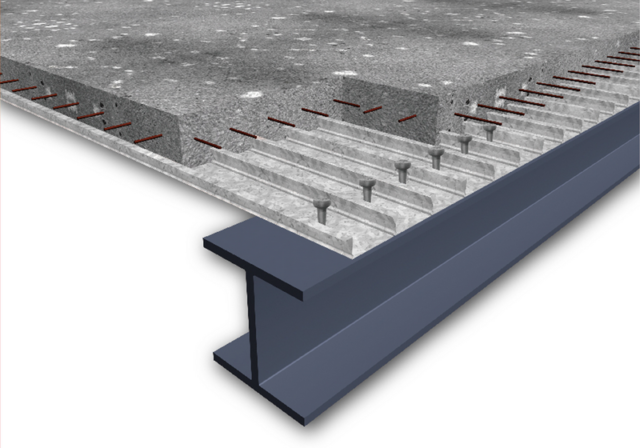

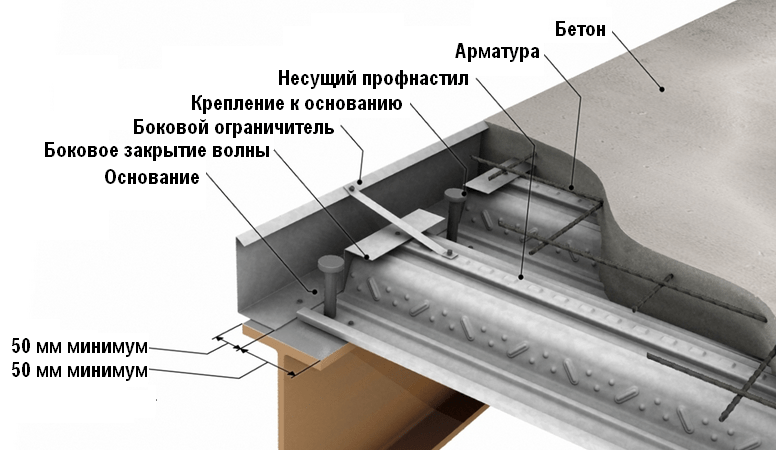

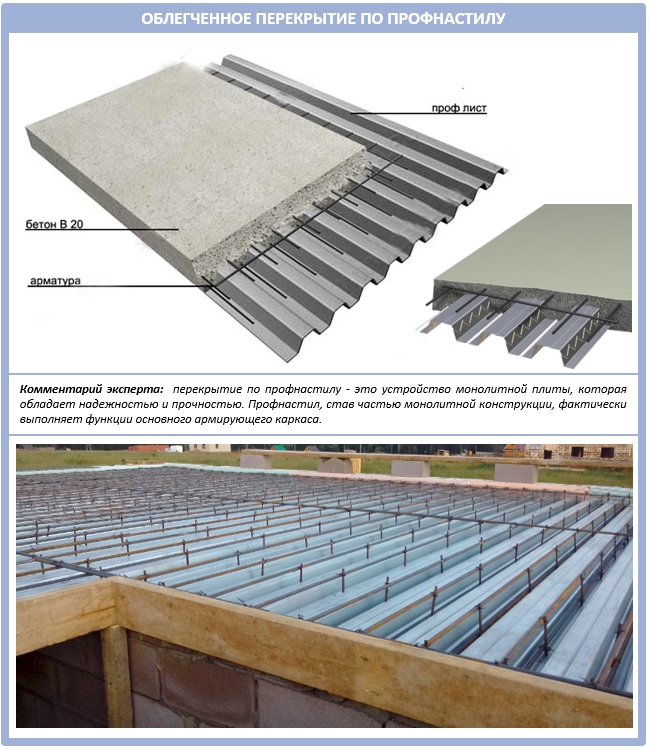

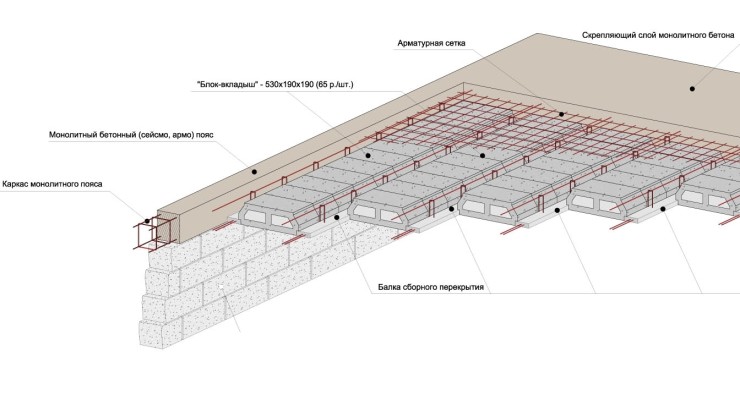

Конструкция перекрытия на основе профнастила состоит из следующих «слоев»:

• В самом низу находится балка, на которой будет располагаться бетонное перекрытие.
• Профнастил.
• Дополнительное армирование. Прямо на профнастиле можно расположить арматуру, которая немного укрепит общую конструкцию.
• Бетонная основа. В самом бетоне располагается арматурная сетка, которая также положительно влияет на прочность конструкции.

В некоторых случаях составляющие перекрытия могут меняться. Речь может идти об использовании дополнительных армирующих слоев, а также стержневых анкеров. Подобные вопросы следует дополнительно уточнять у специалистов.

Профнастил очень легкий, поэтому транспортировка не составит никакого труда.

Заливка перекрытия

Бетонирование лучше выполнять по пролетам, особенно если площадь здания велика, так как за один день залить раствор вы можете просто не успеть. Если же делать иначе, то могут появиться трещины и деформации, вследствие чего пол потеряет свою ровность и прочность, а соответственно, и надежность. Прежде чем заливать пролеты, необходимо хорошее армирование боковых частей сооружения, установка опорных балок под пролет, который вы планируете заливать.

Помните! В холодную погоду бетон может сохнуть один месяц и больше, в теплую время сокращается до 10 суток. Если вы проводите заливку бетона в сильно жаркую погоду, то его необходимо поливать для предотвращения растрескивания.

Все отделочные работы проводятся после полного затвердевания бетона и демонтажа опор.

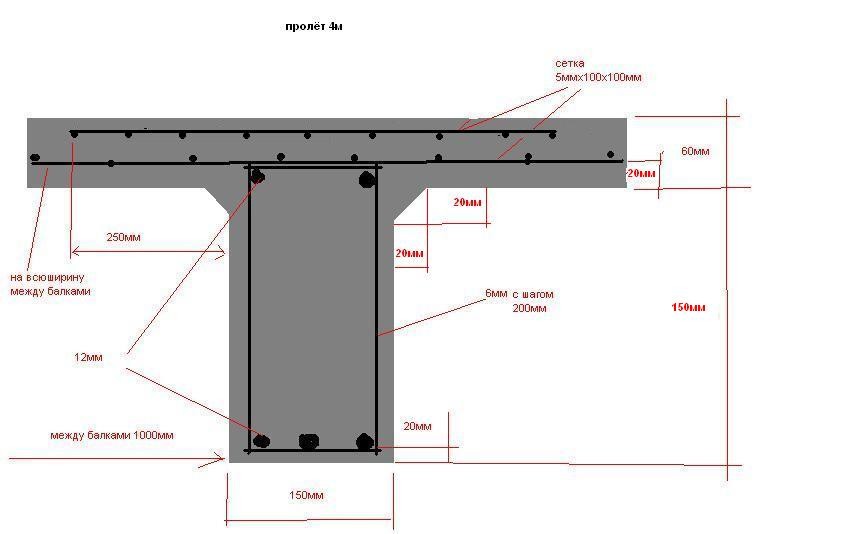

Расчет перекрытия

Собираясь соорудить перекрытие из профнастила, необходимо провести некоторые расчеты, руководствуясь требованиями и нормами СНиП, СТО и др. Важно обращать внимание на габариты помещения, величину шага монтажа поперечных балок, их длину, возлагаемую нагрузку и свойства несущего материала. Еще следует обращать внимание на тот факт, что каждый лист вдоль длины опирается на 3 балки, а с учетом планируемой нагрузки определяется толщина армированных элементов и высота плиты.

Толщина конструкции выбирается с учетом пропорции 1:30, которая зависит от дистанции между поперечинами. Монолитный элемент может обладать толщиной 70-250 мм.

С помощью сокращения шага пролета можно предотвратить проблему прогибания листов. Еще нужно учитывать вес полезной нагрузки, которую принимает межэтажное перекрытие. В качестве нормы используется показатель 150 кг/м², к которому прибавляется 33%.

Рассчитывая монолитное перекрытие, следует точно определить испытываемые расчетные нагрузки и вес конструкций. Эти параметры влияют на тип профиля и толщину опорных балок.

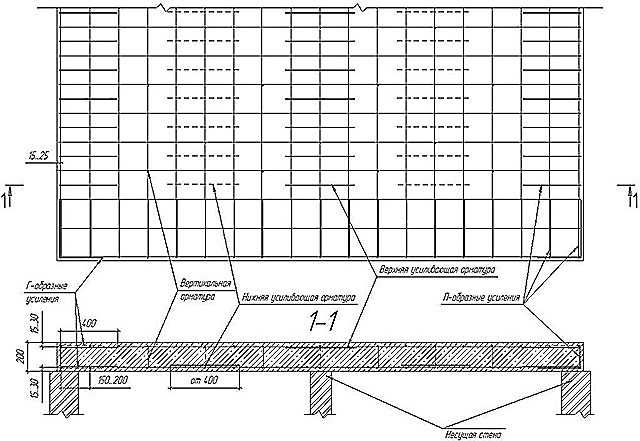

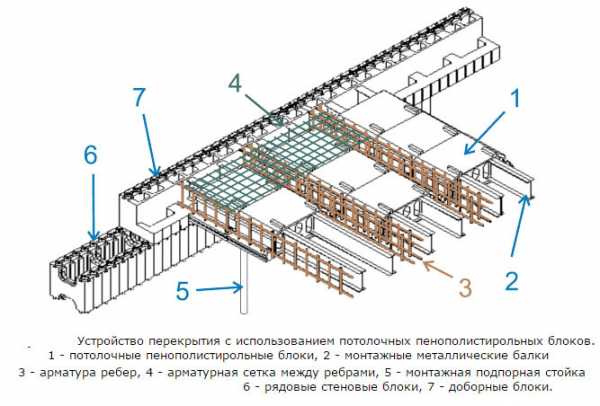

Армирование

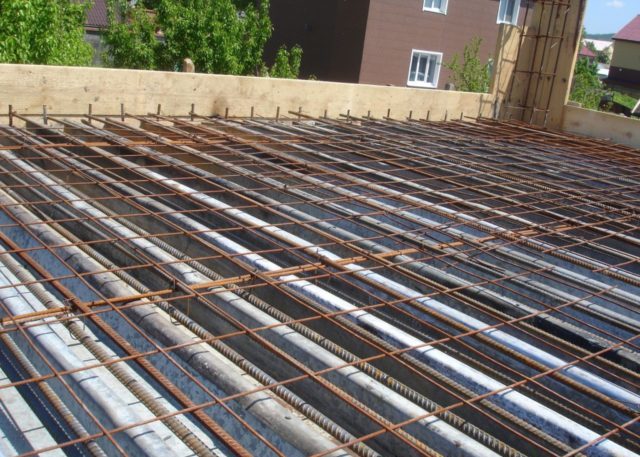

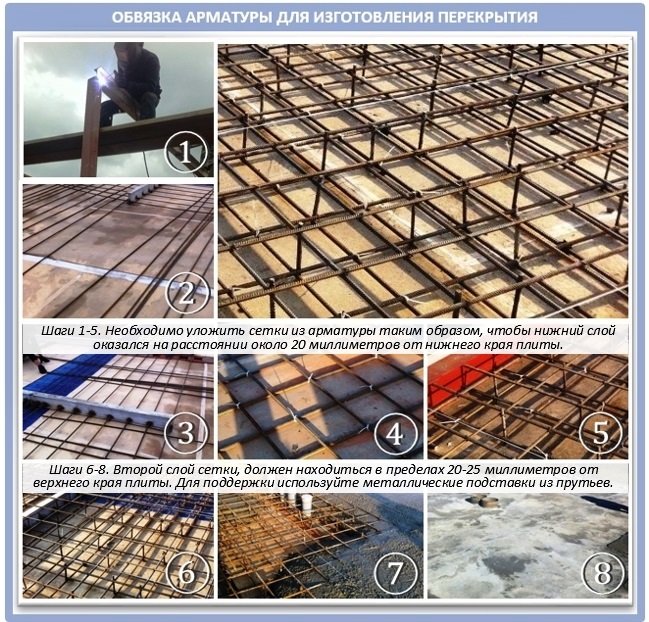

Армирование перекрытия по профнастилу. Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

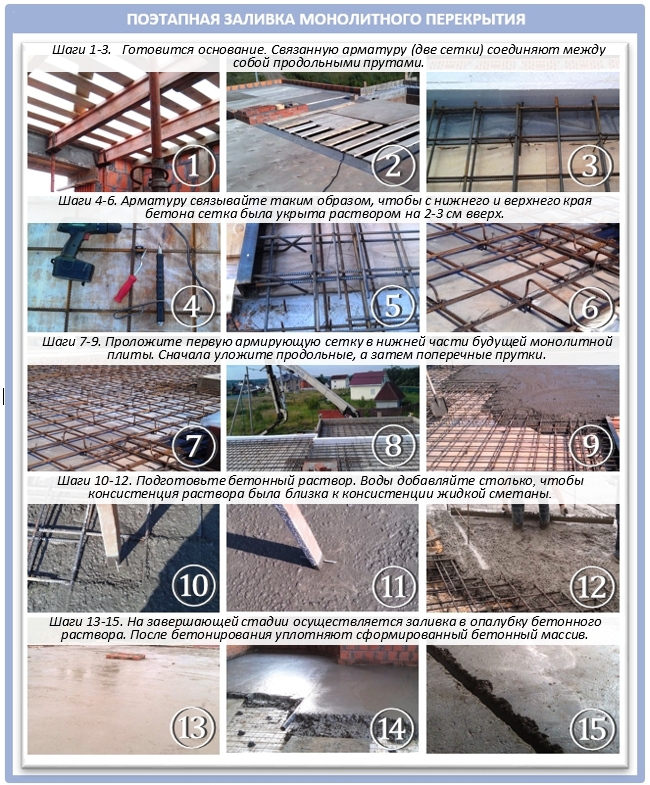

Заливка бетоном

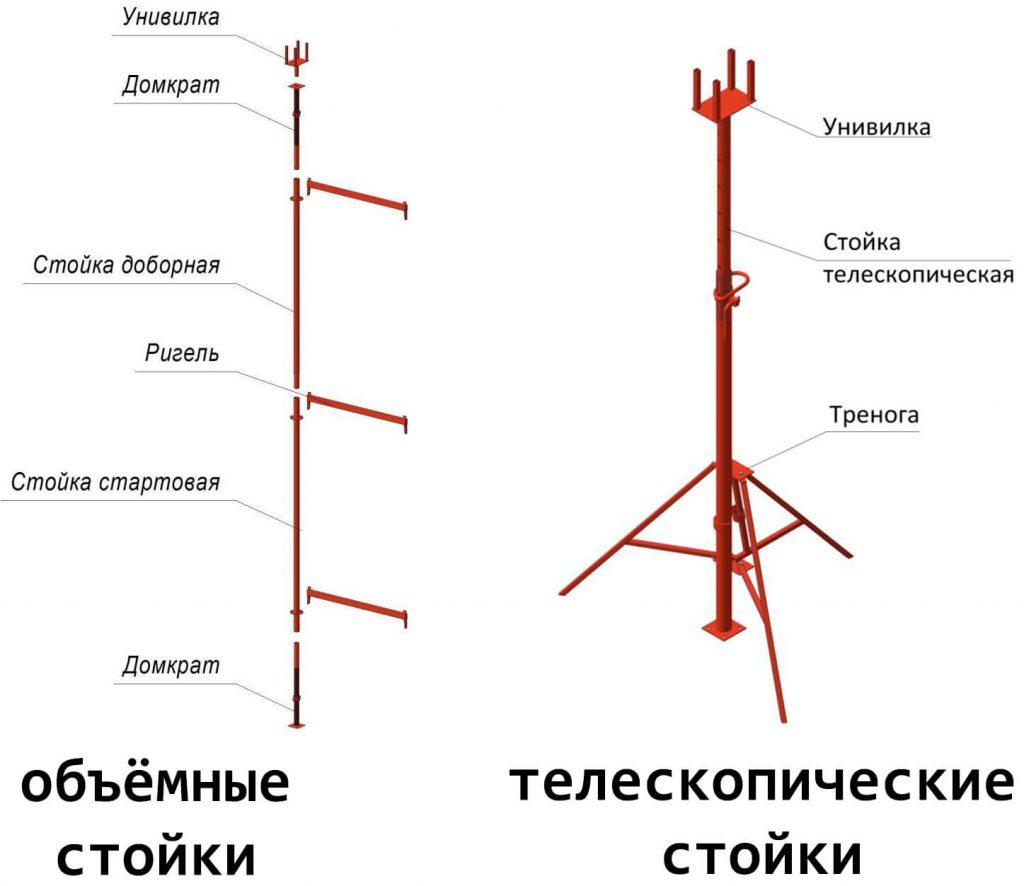

Профлист укрепляют подпорками снизу, в центре пролетов, предотвращая их провисание при заливке бетонного раствора. Заливаемая поверхность очищается от мусора, смывается водой и дается время на просушку. Бетонирование проводят поэтапно — 1 пролет в день, но если площадь невелика, то — одномоментно. Вибрирование раствора в процессе заливки обязательно, используют глубинный вибратор. Подача смеси осуществляется шлангом из труб или бетоноводом. Укладку производят в шахматном порядке. Уплотнение завершают после проявления на поверхности цементного молочка. Далее приступают к выравниванию поверхности гладилками или методом железнения. По окончании работ перекрытие накрывают брезентом, периодически увлажняя в течение 1—2 недель (до 60% прочности). Через месяц бетон полностью окрепнет, тогда можно удалять подпорки.

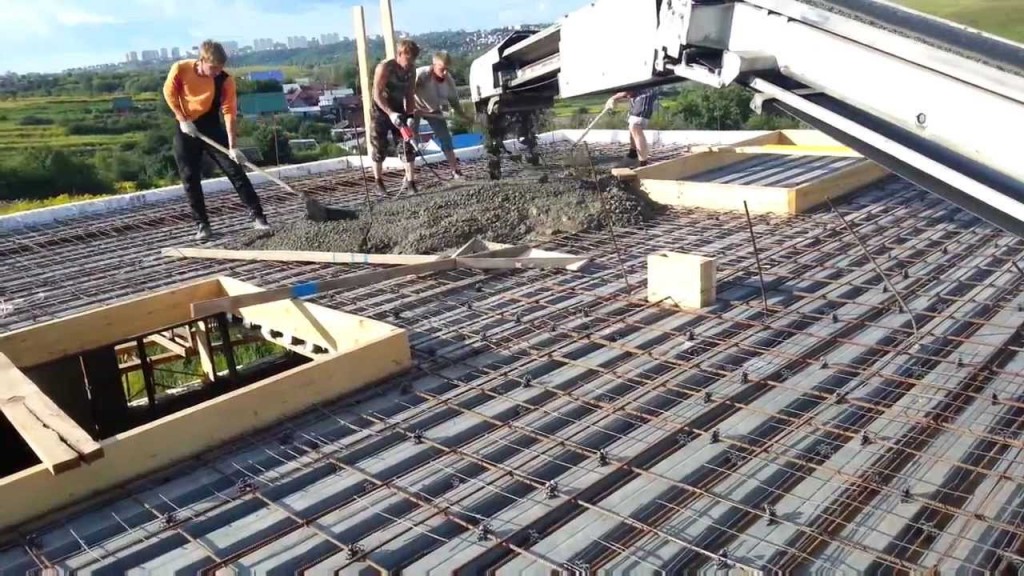

Заливка перекрытий по профнастилу

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 – 14 суток при 20 град.).

В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.
