Схема подключения конвектора отопления и установка экрана

Ошибки монтажа газового конвектора

Если не учитывать требований и рекомендаций по монтажу конвектора, может возникнуть ряд проблем. Рассмотрим наиболее распространенные из них:

• коаксиальный дымоход выступает из стены (рис. 2). Такой вариант монтажа приводит к частому отключению аппарата из-за повышенной вероятности задувания ветра. В зимний период при больших морозах продукты сгорания будут сильно охлаждаться, что приведет к образованию и последующему замерзанию конденсата внутри дымохода;
• коаксиальный дымоход установлен не плотно. Последствиями могут быть частые сбои в работе прибора;
• неправильный наклон дымохода. Кроме некорректной работы аппарата, это приводит к попаданию влаги вовнутрь и, как следствие, к коррозии и разрушению теплообменника;
• заужение диаметра подвода газа. Для стабильной работы конвектора газ должен подключаться трубой, диаметр которой указан в паспорте. Уменьшение этого размера может привести к пропаданию пламени пилотной горелки, не воспламенению основной, самопроизвольному отключению конвектора, снижению мощности.

Важно, чтобы газовый конвектор был смонтирован на негорючую поверхность в соответствии с нормами ДБН (изоляция кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т. д.) на расстоянии не менее 30 мм от стены

Изоляция должна выступать за габариты корпуса. Нарушение этих норм может привести к порче материала стен или даже к пожару.

Рис. 2. Выступ коаксиального дымохода из стены

Просмотрено: 18 171

Коаксиальный дымоход

Монтаж коаксиального дымохода производится в предварительно пробитое (просверленное) отверстие в стене. Здесь могут возникнуть проблемы чисто технического характера, ведь отвод продуктов сгорания и забор воздуха для горения в газовых конвекторах происходит естественным путем, и в связи с этим наружный диаметр дымохода достаточно велик. В основном диаметр отверстия в стене, в зависимости от требований производителя, должен составлять 0,16–0,20 м. Пробить такое отверстие может оказаться непростой задачей, если стена выполнена из прочного материала.

Видео. Монтаж газового конвектора

Длина коаксиального дымохода в большинстве моделей составляет максимум 0,59 м, т. е. толщина стены, на которую устанавливается аппарат, не должна превышать этого значения.Минимальная толщина стены может составлять и менее 0,20 м, но при этом производитель не гарантирует нормальной работы конвектора и достижения параметров, указанных в техническом паспорте, по причине больших теплопотерь здания. Дымоход должен быть смонтирован таким образом, чтобы труба забора воздуха располагалась в одном уровне с плоскостью наружной стены и на 0,035 м выступала вовнутрь помещения. Кроме того, чтобы избежать попадания влаги в аппарат, следует учесть наклон коаксиального дымохода на 2–3 градуса. Снаружи на дымоход крепится защитный колпак, который, во-первых, препятствует попаданию посторонних предметов, во-вторых, служит защитой от задувания ветра и сбивания пламени горелки.

Основные плюсы газовых конвекторов для домов из дерева

Все сложные нюансы, которые требовалось уяснить, перед выбором данного оборудования разобраны, осталось перечислить плюсы газовых конвекторов для деревянных домов:

• Экономичность – если дом из дерева собран в соответствии с правилами и не имеет усадочных расщелин, то для его отопления потребуется совсем небольшое количество газа;
• Самый маленький котел позволяет отапливать помещение общей площадью до 350 м3, а это размер огромного дома, но при условии потолков на уровне 2,5 метров;
• Существуют двухконтурные котлы, которые снабдят ваш дом из дерева не только теплом, но и горячей водой, цена на них несколько выше, однако плюсы на лицо;
• Для поступления тепла в конвектор можно использовать как автоматический, так и ручной розжиг;
• При условии выполнения вентиляционных нормативов естественный отток газа производится без труда, и опасность их скопления не наблюдается.

Крепление газового конвектора на стену

Установка конвектора должна производиться в месте наибольших теплопотерь помещения, в идеале под окном. Но тут возникает один немаловажный нюанс: рядом с прибором не должно быть легковоспламеняющихся предметов и конструкций. Его категорически нельзя завешивать шторами, занавесями и т. п., так как при работе корпус прибора значительно нагревается.

В комплекте к конвектору некоторые производители прилагают монтажную схему (шаблон), на которой изображены места крепления прибора к стене и место для выхода коаксиального дымохода

При выборе места крепления важно предусмотреть, чтобы расстояние по наружной стене между коаксиальным дымоходом и уровнем земли было не менее 0,5 м, а от ближайшего окна – не менее 0,25 м. Также необходимо учесть возможность образования снежного заноса, который может заблокировать отвод продуктов сгорания

Внутри помещения аппарат должен быть установлен таким образом, чтобы расстояние между наиболее низко расположенной частью конвектора (обычно задняя стенка) и полом было минимум 0,10 м; для наиболее качественной конвекции это расстояние должно составлять 0,20–0,25 м. Расстояние между прибором и боковой стенкой должно быть не менее 0,18 м. Расстояние от верхней части корпуса до подоконника, если конвектор смонтирован под окном, – минимум 0,10 м (рис. 1).

Как установить электроконвектор на поверхность стены

Инструкция по процессу установки

Итак, если например вы захотели установить электрический конвектор на поверхность стены, действовать необходимо так:

1. Распакуйте дизайн радиатор и переверните на обратную сторону.
2. Уберите крепление.
3. Прислоните снятый спайдерный крепеж к стенке в подходящем месте (где будет выполняться установка) и отметьте маркером отверстия для крепежа.

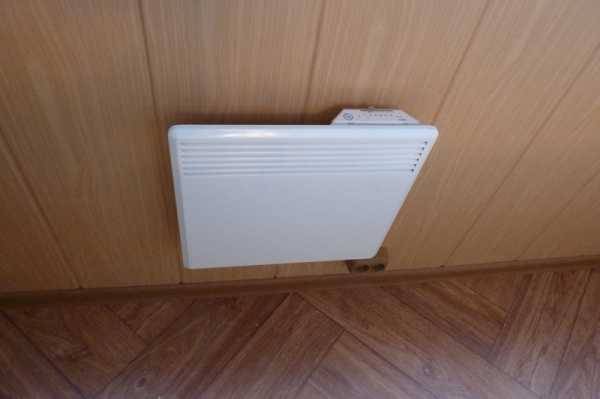

4. Если стенка древесная, прикрутите крепление при помощи шурупов по дереву (длина 40-45 мм). Если бетонная стена, заблаговременно пробурите отверстия перфоратором, после этого вбейте дюбеля и сделайте монтаж рамки, как на фото опубликовано ниже.

5. Наденьте электрический конвектор на установленый спайдерный крепеж.
6. Подсоедините вилку к розетке, включите питание.

7. Настройте подобающую температуру на терморегуляторе.

Как Вы видите, установка электроконвектора на поверхность стены не представляет абсолютно ничего сложного, подключение тем более. Но есть несколько невидимых моментов, которые следует учесть при установке, о каких мы рассказываем ниже.

Несколько советов которые будут полезны

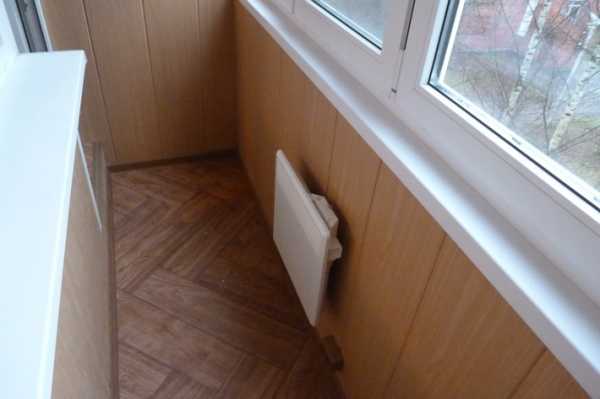

Порой появляется необходимость установить электрический конвектор на балконе, отделка внутри которого предоставлена Пластиковыми панелями. Так как вес электроконвектора достигает нескольких килограмм, Вы должны иметь в виду, что пластик скорее всего не выдержит подобную нагрузку. В данном случае рекомендуется подобрать электрический конвектор миниатюрного размера, например, как модель фирмы Nobo на фото опубликовано ниже.

Очередной невидимый момент – грамотное расположение конвекторного обогревателя. В большинстве случаев в набор с приобретением входит инструкция, в которой изготовитель сам уточняет идеальные расстояния от пола, окон и прочих объектов

Если же в Вашем случае такой информации нет, сделайте установку обогревателя работающего от электричества, беря во внимание следующие нормы и правила:

• высота от пола 20 см;
• просвет от поверхности стены 20 мм;
• боковое расстояние до ближайших предметов – 20 см;
• сверху и в передней части просвет не меньше полуметра;
• розетка не ближе 30 см.

Особое внимание необходимо выделить подключению электроконвектора к сети. В основном, мощность устройств не превышает 3 кВт, благодаря этому если в вашем доме либо квартире современная электрическая проводка, смело подключайте питание от розетки (они, в основном, держат до 3,5 кВт)

Если у вас есть желание скрыть шнуры и выполнить аккуратный монтаж, можно даже присоединить электрический конвектор на прямую к электрической сети без вилки и без розетки. Для этого придется тащить отдельный провод от распределительной коробки или даже щитка (если вдруг надумаете сделать отдельную линию на теплоснабжение). Сечение кабеля в данном случае подберите 2,5 мм2.

В заключение советуем взглянуть наглядное видео установки электроконвектора:

Инструкция по процессу установки конвекторного обогревателя на стену сделанную из дерева

Вот и вся инструкция по процессу установки данного обогревательного прибора. Надеемся, что сейчас Вы знаете, как качественно установить электрический конвектор и присоединить к сети собственными руками!
