Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ. Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.

Этапы монтажных работ

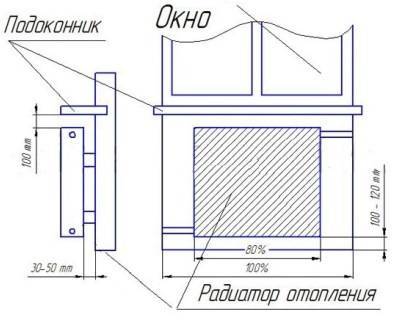

Нормы и правила монтажа прибора отопления: расстояния от пола, стен, подоконника.

Итак, начинается с того, что нужно выбрать место в доме или квартире, где именно будут располагаться радиаторы. Это должна быть такая площадка, где существует максимально высокая циркуляция воздуха.
Далее нужно сделать разметку, замеры и определить, какой величины радиаторы будете устанавливать. Количество секций в радиаторе отопления будет зависеть от площади помещения.
Если вы уже , примерьте, как он будет располагаться на выбранном вами месте, затем нужно сделать крепления, на которые будет вешаться прибор

Положение прибора очень важно, должно быть горизонтальное расположение. Оно позволит избежать возникновения воздушных пробок.
При установлении креплений или кронштейнов логично использовать не саму батарею, которая обладает довольно большим весом, а макет, сделанный из фанеры или плотного картона

Кроме того, шаблон позволит избежать правки креплений после того, как застынет бетон.

Установить крепления можно следующим образом:

• разметить, куда будут вставлены кронштейны;
• сделать отверстия в стене с помощью инструментов;
• вставить крепления и зацементировать их;
• убедившись в надежности и крепости кронштейнов, можно повесить радиатор.

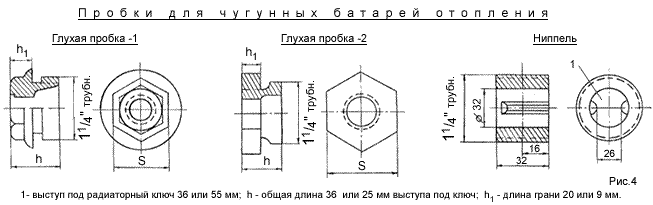

Пробки и ниппель для чугунных батарей отопления.

Стоит заметить, что количество креплений должно быть не более четырех, два сверху, два снизу. Если вы наращиваете секции на радиатор, то и крепления, соответственно, должны увеличиваться в числе.

Установка отопления не должна задевать трубы, а заглушка трубы заменяется вентилем, который будет регулировать температуру и подачу теплоносителя. Монтаж и соединение труб производится с помощью газовой сварки.

Модель чугунного отопления может также служить элементом декора комнаты и квартиры. Современные дизайнеры добились выпуска креативных батарей, которые смогут подчеркнуть стиль вашего дома. А еще когда выполнен монтаж выбранного отопления, можно окрасить батареи в нужный вам цвет, украсив их подходящими узорами. Современный рынок пестрит разнообразием красок для чугунных батарей.

Осуществляя монтаж чугунных батарей, важно помнить два правила:

1. должен производиться таким образом, что положение прибора будет строго горизонтальным.
2. Все батареи должны располагаться на одном уровне.

https://youtube.com/watch?v=AOIodX5L9tQ

— дело несложное, но отнестись к нему стоит со всей серьезностью. Качество установки отопления будет напрямую связано с комфортом и теплом в вашем доме. Чем качественнее и продуманнее проведен монтаж системы и самого чугунного радиатора, тем спокойнее вам придется зимовать. Ведь в разгаре отопительного сезона или добавление секций к батарее могут негативно повлиять на всю систему отопления в доме.

Стоит ли браться за самостоятельную установку радиаторов

Многие специалисты не рекомендуют ставить радиатор в городской квартире самостоятельно, если вы не имеете хороших навыков в этом деле. Мы склонны присоединиться к этому мнению по ряду причин:

• Установка радиатора требует определенного времени даже у мастеров. Если у вас нет опыта, времени потребуется намного больше. А на период работ необходимо отключить отопление по всему стояку. Хотя, конечно, можно перенести все на лето, когда теплоносителя в системе нет.
• Кроме времени, как мы уже говорили, требуется опыт. Подключение радиаторов к системе отопления – дело очень ответственное. Стоит немного недотянуть или перетянуть какое-либо из соединений, и через какое-то время оно может потерять герметичность. Вы зальете горячей водой не только себя, но и соседей.
• Правильное крепление батареи к стене также имеет очень большое значение. Об этом мы и поговорим далее.

Справедливости ради нужно отметить, что все вышесказанное относится и к выполнению работ в собственном доме. Но в этом случае весь ущерб будет касаться только вас, поэтому степень ответственности все же несколько меньше.

Установка радиаторов отопления из чугуна

При упоминании теплоснабжения первый образ, который возникает в воображении — это большие радиаторы из чугуна, которые раньше стояли почти что во всех квартирах. Они все были равные, грубой формы, серого цвета, поднять которые было просто нереально. Трубы к ним шли через всю комнату. Их внешний вид пытались благоустроить, крася их краской белого цвета. Но нужно подчеркнуть, что именно эти отопительные приборы могли случить почти что вечно, и, наверное, конкретно они были и остаются одними из очень теплопроводных отопительных приборов среди существующих дизайн радиаторов.

Сегодняшние изготовители не прекращали отпускать отопительные радиаторы из чугуна. Просто их дизайн в корне поменялся. Сейчас на рынке можно заметить отопительные приборы, сделанные как под старину, так и сделанные по сегодняшнему дизайну.

Во множестве городских систем теплопроводов в большинстве случаев очень большое давление, а тепловые носители, наоборот, не достаточно качественная. И отопительные радиаторы из чугуна замечательно вписуются в эту система теплопроводов. Толстые чугунные стены отопительных приборов легко могут держать большое давление на протяжении многих лет, их применение может даже, если для отапливания применяется пар температурой около 150 градусов. И коррозия радиаторам из чугуна не страшна.

Установочная схема радиатора из чугуна

Когда в мае сливают воду для проведения мер по профилактике, они отлично переносят завоздушивание системы. В случае выключения энергообеспечения, радиаторы из чугуна продолжают давать тепло, так как охлаждаются они гораздо очень медленно, чем прочие отопительные приборы, из прочих материалов. Установка чугунного отопительного радиатора. Видео

Разумеется, у радиаторов из чугуна есть определенные минусы, но замечательных вещей нет. Первый минус чугунный отопительных батарей это их вес. Весят они достаточно много, а это означает их установка востребует больших расходов усилий в физическом плане. Своими силами такие батареи не установить. Так как в большинстве случаев такой вид отопительных приборов вешается на стенку, то необходится удостовериться, способна ли стенка выдерживать вес отопительного прибора, который после того как произошла установка плюс к этому будет наполнен водой. Возможно, стоит купить модель отопительного прибора с добавочными ножками.

Чем больше радиаторы из чугуна по размерам, тем выше их теплоемкость, тем очень медленно они охлаждаются. Если приобрести узкие радиаторы из чугуна, то вес их, разумеется, может и окажется меньшей, но еще станет меньше и отдача тепла, и инертность.

Не обращая внимания на наличие минусов плюсы все же чрезмерно хороши, чтобы отказываться от установки данных идеальных отопительных систем. Также, сегодняшние изготовители выпускают отопительные приборы разнообразной формы и цвета. Дизайн современных отопительных приборов собой представляет не только обыкновенные нашему пониманию гармошки, производятся модели с ровной поверхностью, с расширенными зазорами между секциями. Увеличение щелей дает возможность повысить отдачу тепла в определенной степени. Еще можно найти модели, созданые в форме колонн.

Радиаторы из чугуна еще очень долго будет важным. А благодаря художественным трудам над их собственным видом они очень легко восполнят каждый интерьер. Но самое основное, что в доме будет весьма и весьма тепло.

Порядок монтажа радиатора к стене

Схема монтажных размеров радиаторов.

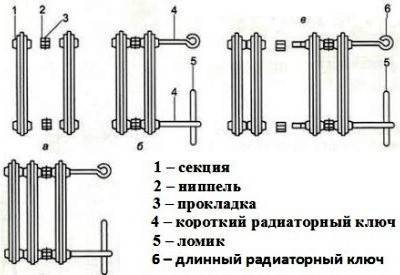

Предварительно следует собрать батарею (полностью извлекать его из заводской упаковки не следует). Для этого необходимо в заглушку ввернуть пробки радиатора, воспользовавшись прокладками.

После этого устанавливается запорная арматура и клапан Маевского. На радиаторе нужно наметить те участки, на которых будут установлены кронштейны. Далее кронштейны фиксируются на стене при помощи дюбелей таким образом, чтобы их крюки располагались ровно между секциями батареи.

Теперь необходимо установить степень горизонтальности отопительного прибора при помощи горизонтального строительного уровня. В случае необходимости следует отрегулировать уровень расположения радиатора при помощи кронштейнов.

В соответствии со схемой нужно соединить батареи с отопительной системой. Если произвести монтаж радиатора на уровне менее 7 см от пола, значительно снизится теплообмен и могут возникнуть трудности с уборкой помещения.

Когда происходит , следует производить открытие запорно-регулирующей арматуры плавно и аккуратно, чтобы предотвратить возникновение гидравлического удара. После монтажа радиатора нужно составить акт о вводе его в эксплуатацию.

Этапы работы

Если вы решили проделать работу по установке батарей самостоятельно, вам нужно знать, какие этапы включает в себя этот процесс.

Инструкция проведения таких работ разделяет ее на:

1. Подготовку материалов и оборудования.
2. Расчет местоположения.
3. Установку кронштейнов.
4. Производство собственно монтажа.
5. Опайку или герметизацию места стыка.
6. Проверку системы.

Подготовительный этап

Данные операции не рекомендуют производить зимой, особенно при больших морозах – это небезопасно. Даже если вы решили производить все работы самостоятельно, то все равно вам придется вызвать сантехника из ЖЕКа для того, чтобы он отключил вашу квартиру от общего стояка. При подготовке к монтажу системы вам нужно приобрести или найти следующие инструменты и дополнительные материалы, такие как:

• Ключи.
• Пакля.
• Вентили.
• Сгоны.
• Муфты.
• Переходники.
• Кронштейны.
• Втулки.
• Ниппели.
• Уголки.

Если вы все-таки выбрали, например, чугунные батареи, вам наверняка придется докупить еще и краны Маевского и установить их своими руками. В биметаллических и алюминиевых секциях они уже встроены. Это приспособление позволяет стравливать лишний воздух из системы и сохранять ее функциональность, препятствуя завоздушиванию.

Особенности монтажа радиатора инструкция

Предварительно следует разметить на стене то место, где будут навешивать радиаторы. Так, изначально при помощи карандаша намечается место под кронштейны. В дальнейшем, осуществляя монтаж стальных радиаторов, следует учитывать то, что кронштейны должны располагаться на стыках между .

После того как разметка на стену была нанесена, следует в стене просверлить отверстия соответствующего диаметра. Размер отверстия должен соответствовать диаметру дюбеля, поставляемого в комплекте с радиатором. После этого в отверстие следует вставить дюбель, в который в дальнейшем будет вкручиваться кронштейн.

Схема зависимости мощности радиатора от способа установки.

должна проводиться в соответствии с определенными требованиями. Деталь с резьбой следует открутить от крана и намотать на освободившуюся резьбу подмотку. Подмоткой в этом случае может выступить специальная паста, проявляющая устойчивость к высоким температурам. Такая паста может обеспечить качественную герметичность резьбовых соединений. Вместе пасты допускается использование пакли с краской или фум-ленты.

При использовании пакли, на резьбовой участок детали следует нанести краску и равномерно ее размазать по всей площади резьбы. По ходу резьбы следует намотать саму паклю.

На деталь с паклей далее следует установка накидной гайки от крана, которую нужно потом будет вкрутить в пробку батареи. Гайку необходимо плотно закрутить при помощи ключа. Аналогично происходит установка ключа Маевского и заглушки.

В месте расположения радиаторных пробок можно использовать стандартные или специальные прокладки, вместо обмотки, но в таком случае степень герметичности стальных отопительных приборов будет ниже.

Установка элементов батареи должна происходить с учетом того, что половина пробок оснащена правой резьбой, а вторая половина — левой.

Накидная гайка, расположенная в радиаторном кране не требует дополнительно подмотки, так как она оснащена специальным кольцевым уплотнением. Это уплотнение способно лечь в фаску и образовать плотное соединение.

После того как будут вкручены пробки, следует произвести монтаж радиаторных кранов. После того как первая часть работ — установка стальных батарей отопления будет завершена, следует приступить к завершающей части работ. Трубы-отводки следует припаять к тройнику с одной стороны и к радиаторному крану — с другой.

Во время монтажа отводок, необходимо обратить особое внимание на их длину — нужно, чтобы определенный участок этой трубки ушел во внутренний диаметр детали, с которой производится соединение. При пайке труб-отводок следует соблюдать совпадение направления тройника и радиаторного крана, для этого можно предварительно сделать отметки при помощи карандаша

Желательно работы по разметке проводить на ровной плоской поверхности.

После того как установка радиаторных кранов будет завершена, специалисты навешивают батареи на кронштейны и проверяют горизонтальность их расположения при помощи уровня.

Аналогично одному, происходит установка и всех остальных радиаторов в системе отопления. После окончания монтажа, радиаторы следует связать друг с другом при помощи трубопроводов и в итоге — с котлом.

Способны установки чугунных батарей отопления

Вариантов присоединения чугунных батарей к общей отопительной системе может быть несколько:

1. Способ диагонального подключения. Этот вариант предусматривает подключение тех механизмов, которые имеют в своей основе большое количество секций. Трубопровод подачи присоединяется к верхней футорке с одной стороны батареи, а обратка монтируется к нижней футорке с другой стороны.

В том случае, если такое подключение выполнить по последовательному принципу, то циркулирующая вода будет передвигаться за счет давления, образуемого в отопительной системе. Многие хозяева, желая избавиться от излишков воздуха в трубах, рассуждают на тему того, как снять чугунную батарею отопления.

Однако делать этого совсем не стоит, достаточно всего лишь установить специальные краны Маевского, служащие именно для этой цели. Основной минус такого подключения – ремонт чугунных батарей окажется весьма проблематичным, поскольку демонтировать такую конструкцию без последствий не получится.

Вариант, именующийся как нижнее подключение. Такой тип монтажа чугунного радиатора будет актуальным в том случае, если трубы системы располагаются под полом комнаты или под плинтусом. Этот способ является наиболее приемлемым с точки зрения эстетических свойств, поскольку никаких выступающих наружу коммуникаций не видно.Подключение одностороннего типа сбоку. Наиболее распространенный способ монтажа, принцип которого заключается в подключении трубы подачи к верхней футорке, а трубы отвода – к нижней. Этот вариант установки обеспечивает хорошую теплоотдачу оборудования, но при условии, если подключение будет выполнены наоборот, то мощность работы оборудования снизится примерно на 10%. Если нагрев теплоносителя будет слабым, то специалисты рекомендуют установить в системе специально предназначенный для этих целей удлинитель водного протока.Вариант параллельного подключения. которое осуществляется через систему труб, присоединенную к стояку подачи. Таким образом, вода будет уходить через трубы, соединенные с обраткой.

Оборудованные на участках входа и выхода батареи вентили позволят без труда снять радиатор и произвести необходимые ремонтные работы, при этом система продолжит функционировать. Основная отрицательная сторона такого способа – необходимость поддерживания постоянного высокого давления, иначе циркуляция теплоносителя будет проходить медленно.

Важно помнить, что даже устаревшее по современным меркам отопительное оборудование может надежно прослужить очень долго, если своевременно выполнять ремонт батарей отопления своими руками правильно и обеспечить системе должный уход. Для того чтобы упростить весь процесс подключения чугунных батарей, всегда можно изучить различные фото этих конструкций и схемы их установки, которые всегда есть в наличии у специалистов по монтажу таких изделий

Принципы установки чугунных батарей отопления на видео:

Виды крепежа

Выбирая крепеж для радиаторов, нужно ориентироваться на модель конвектора. Кронштейны позволяют качественно зафиксировать нагревательный элемент в требуемом месте. Чтобы произвести крепление для радиаторов отопления, настенные держатели подойдут лучше всего. Напольные крепления используются в качестве дополнительных, реже – основных. Такие кронштейны понадобятся тогда, когда ниша не подходит для установки батареи или дизайнерские идеи требуют подобного воплощения.

Настенный

Конвекторы, установленные под окном, не дают холодному воздуху, просачивающемуся сквозь остекление, попасть в комнату. Прежде чем производить крепление радиатора на стену, стоит убедиться, что крепеж подходит для монтажа и включает такие детали:

• анкерные фиксаторы разной длины;
• держатели, которые могут регулироваться по высоте, тем самым помогая скрывать различные дефекты поверхностей. Например, крепеж из стали с регулировкой способствует более быстрому монтажу чугунных радиаторов отопления к стене. Крепление позволяет менять положение батареи по горизонтали и вертикали, корректировать возможные зазоры со стеной;
• держатели с прорезиненными поверхностями для лучшей изоляции посторонних шумов;
• угловые крепежи, используемые в установке маленьких легких батарей.

Крюки

Для стальных радиаторов отопления подойдет крепление в виде металлического уголка. Одна его часть крепится к стене, другая оснащена крючками для дальнейшей фиксации отопительного элемента. Чтобы зафиксировать чугунные батареи, используют крюки, поставляющиеся в комплекте с дюбелями. Как правило, фиксатор заглубляется в стену примерно на 100–150 мм.

Если выполняется установка чугунных приборов с большим количеством секций, то одними крюками не обойтись. Стоит усилить конструкцию напольными креплениями.

Кронштейны

Крепление чугунных радиаторов к стене – самый трудоемкий процесс из-за их большой массы. Несмотря на это, они отлично удерживаются при помощи специальных кронштейнов или гнутых штырей. Высокие качественные показатели достигаются за счет использования усиленного сплава металла, отмечающегося в прайсах как «усиленный». Учитывать нужно то, что крепеж для радиаторов отопления к стене требуется определенного размера, потому что секции с разной глубиной должны быть одинаково удалены от стены на расстояние не меньше 30 мм. Поэтому кронштейн должен быть больше отопительного элемента на длину рекомендуемого отступа.

Напольные

Установка отопительных элементов на полу имеет ряд положительных моментов:

• происходит быстро;
• можно зафиксировать любой конвектор, от самого легкого до самого тяжелого;
• конструкция будет более устойчивой и надежной.

Особых отличий между настенной и напольной фиксацией не существует. Просто нужно знать, что во время установки на деревянный пол все-таки лучше воспользоваться дополнительным настенным кронштейном.

Если использовать напольное крепление для алюминиевых радиаторов, то батарею можно установить даже рядом со стеной из газобетона и подобных ему материалов.

Стойка для крепления радиатора оформлена в виде металлической ножки. Она изготавливается в виде двух вариантов – обычная либо с механизмом, позволяющим регулировать высоту. По-разному сделаны дуги сверху, которые предназначены для фиксации секций в упоре. Одни выполнены в виде сплошной стальной проволоки, другие в виде цепи с подвижными звеньями.

Какие фитинги могут потребоваться для сборки батарей

Схема установки чугунной батареи.

Если система отопления однотрубная, то понадобятся тройники следующих диаметров: для подводящей основной трубы, например, 25 мм, для отводящей к радиатору и обходной трубы по 20 мм. Если основная подающая труба имеет диаметр 35 мм, то трубы будут иметь диаметры 32-25-25.

На каждый радиатор отопления потребуется по два таких тройника. В продаже имеются как полипропиленовые радиаторные краны, так и металлические, которые стоят несколько дороже. Надежность и долговечность кранов зависит от качества теплоносителя. На каждый радиатор нужно по два таких крана.

Если стены построены из недостаточно твердого материала, необходимо использовать специальные кронштейны. После того как все необходимые материалы будут куплены, можно приступать к сборке и установке радиаторов.

Перед тем как начнется сборка и монтаж биметаллических или чугунных батарей, необходимо сделать разметку того места, где они будут висеть. Для этого на стене делают отметки карандашом в местах крепления кронштейнов. Разметку необходимо производить по уровню. Кроме того, следует учитывать, что кронштейны необходимо крепить так, чтобы они располагались в промежутке между секциями батарей.

Производя разметку, необходимо учитывать и высоту радиаторов от подоконника и пола. Чтобы не сделать ошибок, радиаторы отопления прикладывают к стенам и наносят отметку таким образом, чтобы кронштейны после крепления оказались между секциями батареи.

После нанесения разметки на стены сверлят отверстия соответствующего диаметра. Диаметр отверстия должен совпадать с размером дюбеля, который идет в комплекте с радиатором. Затем вставляют дюбель и вкручивают в него сам кронштейн.
