Требования к пожарным лестницам по ГОСТ Р 53254-2009

Разновидности конструкций

Изготавливаются две разновидности лестниц:

• маршевые.
• вертикальные;

Маршевые, считающиеся самыми безопасными, могут использоваться для спуска и подъёма на большую высоту, от 20 м. Устанавливаются и в местах перепада высоты крыши более 20 м. Предназначены для массовой эвакуации людей и доступа пожарных к месту возгорания. Состоят из чередующихся маршей и площадок.

Вертикальные конструкции используются при тушении пожара и подъёма обслуживающего персонала на крышу. Они состоят из двух продольных параллельных тетив из металла, жёстко соединённых поперечными ступенями. Устанавливаются на зданиях высотой от 10 до 20 метров и в местах перепада высоты крыши от одного до 20 м. На высоте более 6 м имеют ограждающую конструкцию, предотвращающую падение.

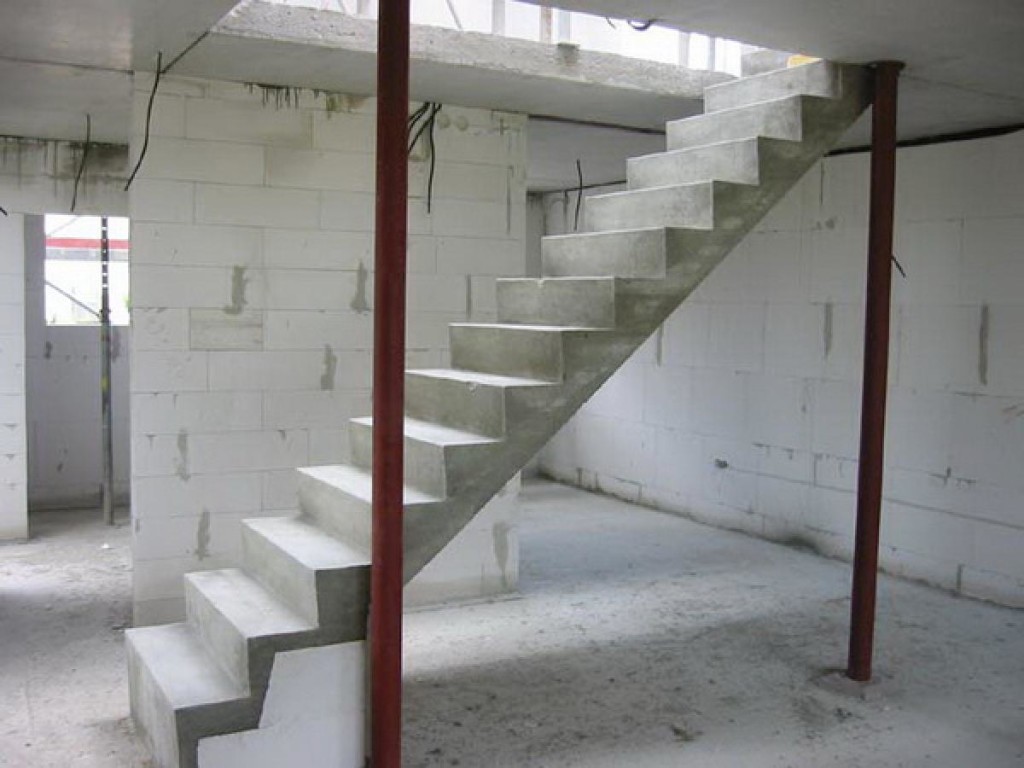

Особенности лестницы из бетона, ее достоинства и недостатки

К лестничным конструкциям предъявляются повышенные требования надежности, безопасности и долговечности. Этим качествам соответствуют железобетонные изделия.

Их достоинства:

• возводятся в любом месте внутри и снаружи дома независимо от условий: влажности, температуры, климатических особенностей;
• высокая прочность, не уступающая металлическим изделиям;
• долговечность, способность выдерживать постоянные нагрузки.

Надежность и долговечность бетонных блоков.

Недостатки вызваны спецификой подобных конструкций:

• большой вес, требующий надежного основания;
• повышенная сложность изготовления, трудоемкие операции;
• продолжительные сроки ввода в эксплуатацию — бетону требуется около 4 недель, чтобы созреть и набрать прочность.

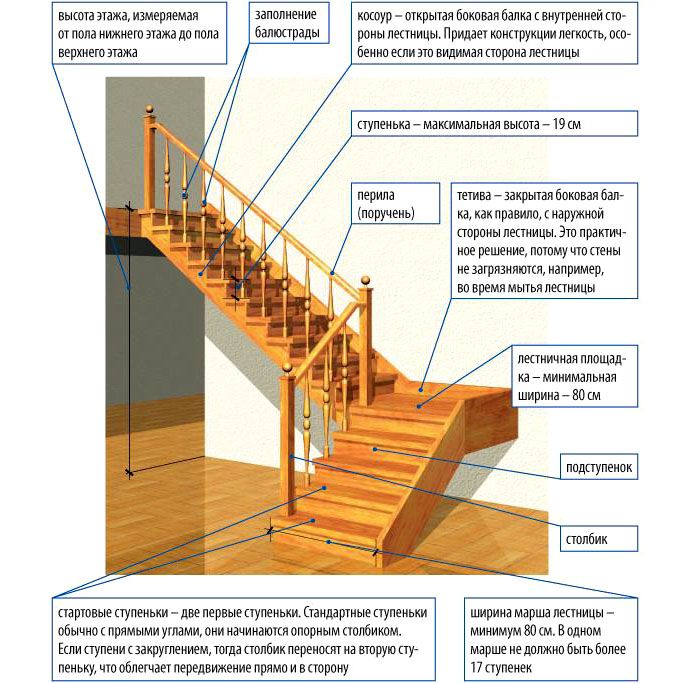

Особенности проектирования лестничного марша

С помощью ширины лестничного марша осуществляется определение пропускной способности лестниц. На ее определение напрямую влияют требования пожарной безопасности. Если лестница устанавливается в квартире, то лестничный марш, размеры которого могут варьироваться, должен составлять не менее 80 сантиметров. При строительстве двухэтажных зданий его размеры должны быть не менее 0,9 метров. Общественные здания должны иметь ширину в 135 сантиметров.

Лестничный марш гост должен быть везде одинаковым, на всем протяжении лестницы. Если они располагаются по встречным направлениям друг к другу, то необходимо следить за тем, чтобы между маршами был зазор не менее 50 сантиметров. В период разработки дизайна лестницы необходимо следить за тем, чтобы ширина лестничной площадки была не меньше ширины лестничного марша.

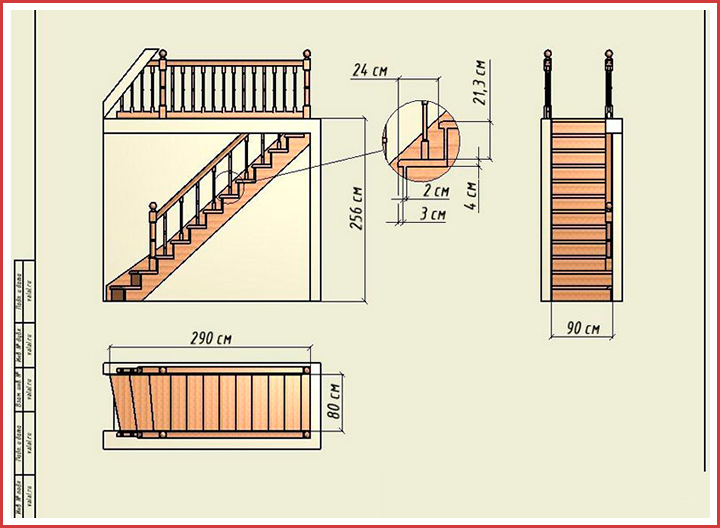

Определение ширины марша лестницы

Определение ширины марша лестницы должно проводиться на стадии ее разработки. С этой целью специалисту необходимо руководствоваться определенными государственными стандартами. В период определения размеров марша основой является минимально допустимая ширина ступеней. Также необходимо учитывать расстояние, которое необходимо для того, чтобы установить ограждения и перила. Если в конструкции лестницы будет пандус, то в обязательном порядке проводится учет и этого расстояния. В период расчета ширины лестничного марша обязательно необходимо учитывать поток людей, которые будут по ней передвигаться.

Ширину лестничного марша часто рассчитать самостоятельно достаточно сложно. Именно поэтому в данном случае рекомендуется обратиться за помощью к специалистам, которые работают в компании «ЖБК-1». Они досконально знают все государственные стандарты и требования, что позволяет им правильно провести данную процедуру и обеспечить максимально комфортное использование лестницы в дальнейшем. Компания занимается изготовлением высококачественных лестниц по индивидуальному заказу, что значительно упрощает процесс их установки для клиентов. При возникновении необходимости в возведении лестницы обращайтесь в компанию «ЖБК-1».

Читатайте также:

• Железнодорожные шпалы железобетонные
• Шпалы трансформаторные
• Производство железнодорожных шпал

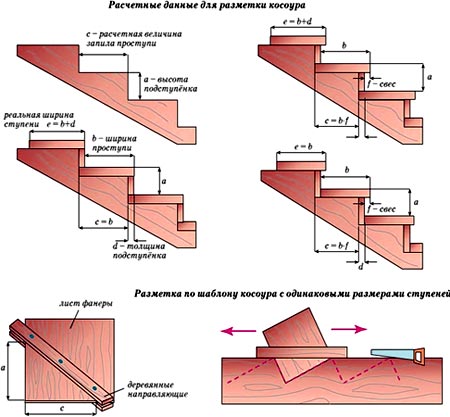

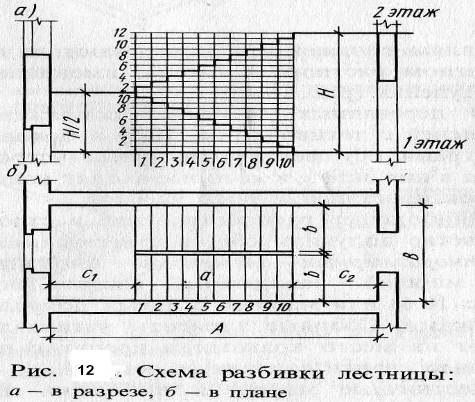

Количество ступеней

Помимо наклона на выбор размеров элементов влияет и количество ступеней. Один марш должен содержать от трех до 16 элементов. Если количество подъемных элементов больше десяти, то рекомендуется сделать маршевую площадку. Желательно, чтобы оно было нечетным. Таким образом, человек будет начинать и заканчивать восхождение или спуск одной и той же ногой, что считается более комфортным.

Если вы желаете найти точное количество ступеней, то следует знать высоту подступенка и высоту конструкции. Последний параметр ищется простым сложением расстояния от пола до потолка с учетом перекрытия. Например, если высота лестницы получилась 300 см, а высота подступенка равна 17 см, то первый размер нужно разделить на второй и округлить. Количество ступеней получится около 17-18.

Нормы эвакуации

На путях эвакуации в зданиях не следует устанавливать винтовые лестницы и забежные ступени. Такой вариант возможен только при возведении внутриквартирной лестницы или лестницы в частном доме.

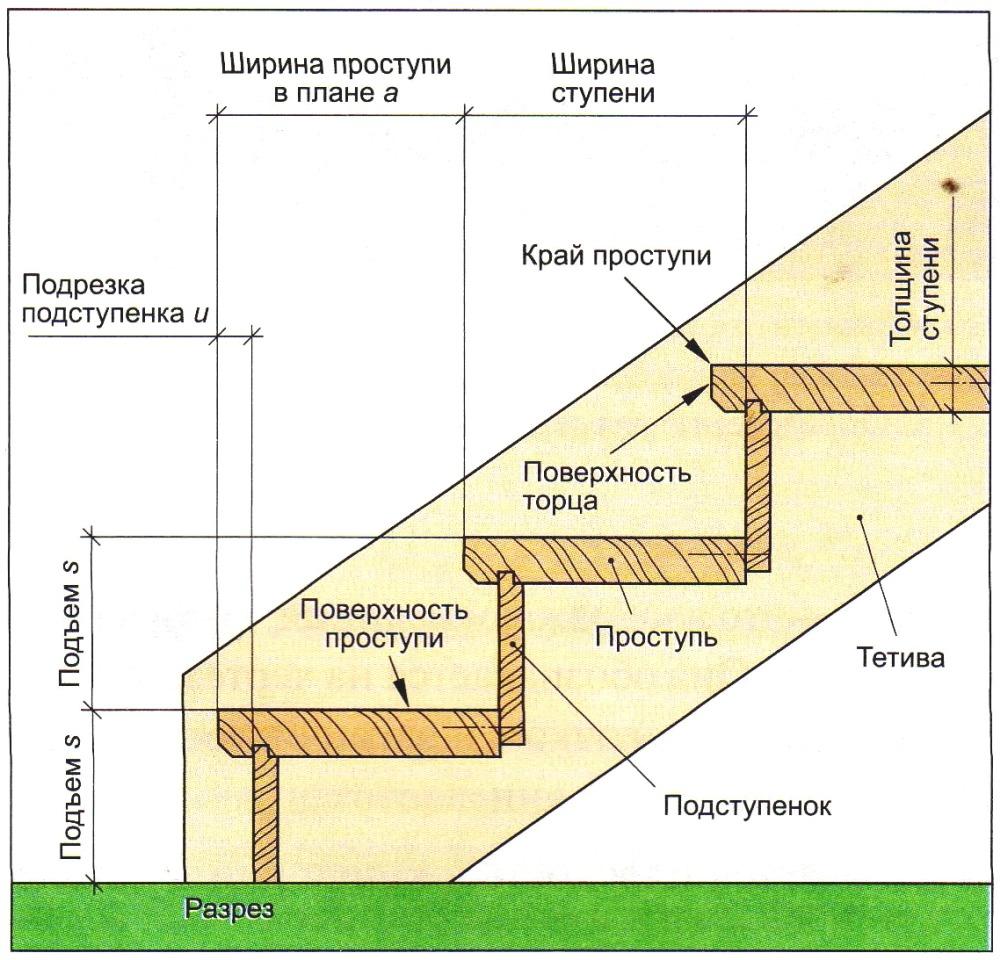

Ширина проступи и высота подступенка в пределах марша и лестничной клетки должны быть постоянны, чтобы не сбивать человека с шага и не замедлять эвакуацию.

В жилых и общественных зданиях для безопасной эвакуации в случае аварийной ситуации лестничная клетка должна иметь естественное освещение. В частном доме также не стоит забывать об освещении, но оно может быть и искусственным.

Ширина марша лестницы, находящейся на путях эвакуации, должна быть не менее 1.2 м для зданий, в которых на одном этаже, кроме первого, находится более 200 человек. В детских и дошкольных учреждениях, домах престарелых и больницах ширина лестницы должна составлять не м. Для всех остальных случаев минимальная ширина марша – 0,9 м. Лестницы, ведущие к одиночным рабочим местам, могут быть шириной 0.7 м.

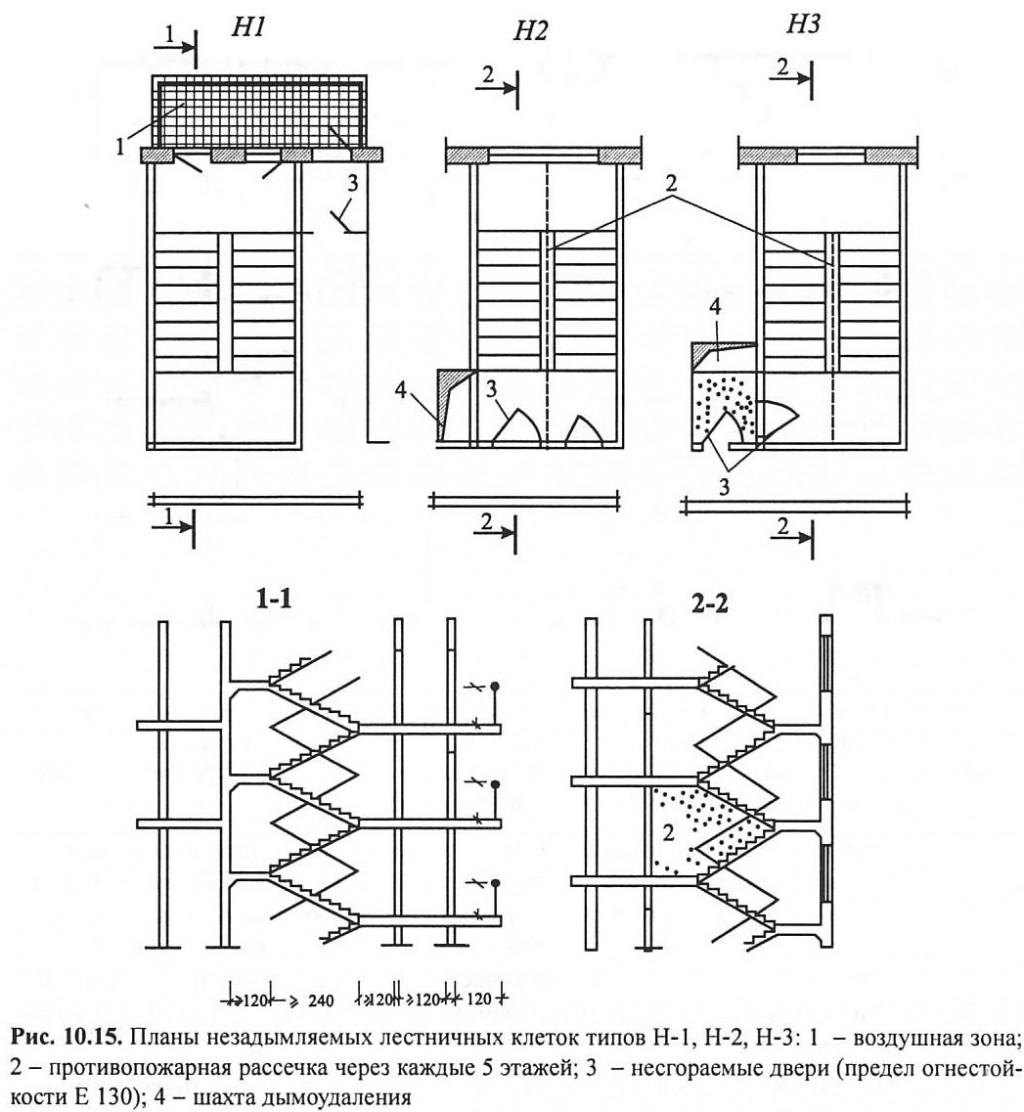

В зданиях высотой более 28 метров (примерно 10 этажей) следует предусматривать незадымляемые лестничные клетки.

Требования

Пожарные лестницы, установленные на зданиях, маршевая, а особенно вертикальная, ведущие на крышу (кровлю) или покрытие строений, не предназначены для эвакуации людей; а служат для подъема сотрудников пожарной охраны для действий по разведке места возникновения очага возгорания и ликвидации пожара.

Проектирование всех типов эвакуационных лестниц ведется на основании нормативно-технической документации. Определения, общие требования, конкретные нормы размещения, конструирования, перечни допустимых размеров элементов изложены в следующих документах:

• СНиП 21-01-97* – о пожарной безопасности строений.
• СП *, СП , СП – об общественных зданиях; жилых многоквартирных домах; многофункциональных комплексах соответственно.
• СП – об эвакуационных путях, выходах.
• ГОСТ 25772-83 – об условиях изготовления, установки ограждений лестниц из стали.

Основные параметры внутренних, наружных эвакуационных лестниц:

• Число эвакуационных выходов, количество эвакуационных лестниц из зданий должно быть не меньше двух с этажа, если на нем расположено помещение, в котором должно иметься два выхода для эвакуации людей; а также из цокольных, подвальных этажей зданий, если их площадь больше 300 м2, или они предназначены для одномоментного нахождения в них больше 15 человек.
• При необходимости наличия двух и более эвакуационных выходов они должны быть расположены рассредоточено согласно формулы, приведенной в п. СП
• Максимальное количество ступеней в марше эвакуационных лестниц в общественных зданиях между площадками должно не превышать 16, но в лестницах с одним маршем, или в одном марше 2–3 маршевых лестниц первого этажа здания может быть увеличено до 18 ступеней.
• Максимальная высота ступени эвакуационной лестницы должна быть не больше 0,22 м, а ширина ступени не меньше 0,25 м, которую допустимо уменьшить до 0,22 м в узкой части криволинейных парадных открытых лестниц; а ширину ступени лестницы, ведущей к помещению с числом работников не больше 15 человек – до 0,12 м.
• Освещение эвакуационных лестниц должно проектироваться, выполняться в соответствии с требованиями СП (СНиП 23-05-95*) о естественном/искусственном освещении зданий.

Устройство эвакуационных лестниц при их проектировании, конструировании должно иметь по требованиям противопожарных норм следующие типовые размеры, их определенное соотношение между собой:

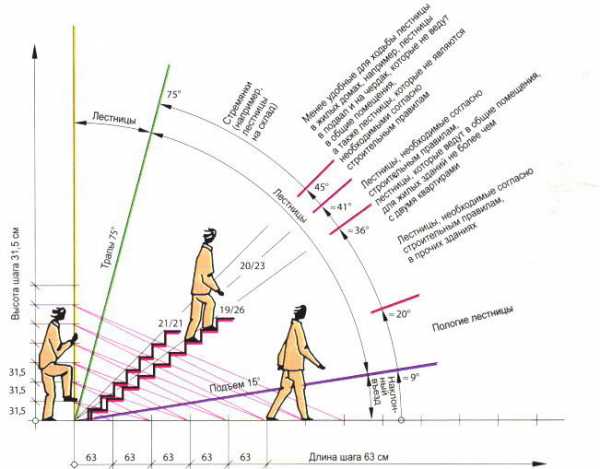

• Уклон эвакуационных лестниц проектируется, как правило, не больше, чем 1:1. Допускается увеличивать угол наклона до 2:1 для открытых лестниц, ведущих к рабочим местам, рассчитанным на одного человека.
• Ширина марша эвакуационной лестницы, в том числе размещенной в лестничной клетке, обязана быть не меньше проектной, определяемой расчетом в зависимости от количества людей, находящихся на этажах здания. Или быть не меньше ширины любого выхода для эвакуации; двери, ведущей на нее из помещения, коридора, и быть, как правило, не меньше 1,35 м в зданиях детских дошкольных учреждений, больниц, спальных корпусах интернатов, социальных учреждений для инвалидов, престарелых граждан; 1,2 м в зданиях с числом людей, которые могут находиться на любом этаже, больше 200; 0,7 м у лестниц, ведущих рабочим местам, рассчитанным на одного человека; 0,9 м – ширина лестницы эвакуационного выхода во всех остальных случаях.
• Соответственно, минимальная ширина эвакуационной лестницы составляет 0,9 м. В основном лестницы с такой шириной являются наружными, предназначенными для эвакуации с этажей зданий, отметок общественных, производственных сооружений.
• Ширина площадки эвакуационной лестницы проектируется не меньше ширины ее марша, а перед входом в лифты, оснащенные распашными дверями, не меньше суммы ширины марша и половины ширины дверного полотна лифта, но не меньше 1,6 м; а все промежуточные площадки в прямых маршах эвакуационных лестниц должны быть длиной не меньше 1 м.
• Все двери, выходящие на лестницы, предназначенные для эвакуации, будучи полностью открыты, не должны уменьшать ширину как лестничных площадок, так и маршей.
• Ширина тамбура должна быть не меньше ширины эвакуационного выхода из здания.

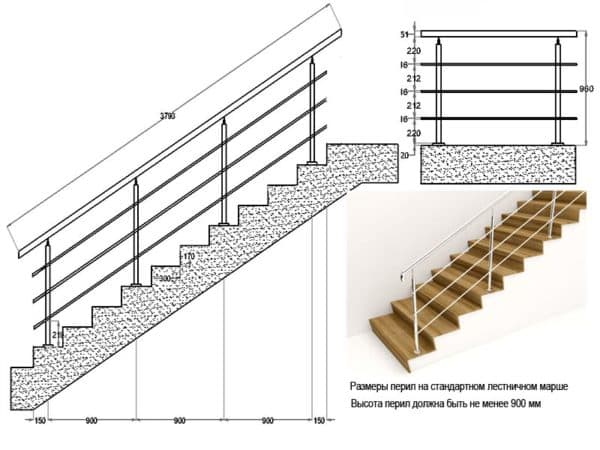

• Ограждения эвакуационных лестниц зданий выполняются из стальных конструкций.
• Дверь на эвакуационную лестницу по высоте в свету должна быть не менее 1,9 м, а ширина дверей клеток эвакуационных лестниц быть равной ширине марша такой лестницы; или в общественных зданиях, с большим количеством посетителей, определяться расчетом на стадии проектирования.
• Во всех конкретных ситуациях ширина двери, ведущей на эвакуационную лестницу, должна позволять без препятствий проносить через нее носилки с человеком, лежащим на них.

Существуют требования противопожарных норм, превышающие в отдельных случаях параметры, размеры, определенные СНиП 21-01-97*. Так, ширину маршей эвакуационных лестниц в учебных, лекционных, лабораторных корпусах высших образовательных учреждений, где на каждом этаже присутствует не меньше 200 студентов, принимают не меньше 1,5 м.

Этот пример ясно показывает, что нельзя считать общие параметры требований противопожарных норм к внутренним, наружным эвакуационным лестницам за незыблемый канон; а следует при проектировании каждого конкретного здания ориентироваться как на них, так и на нормативные установки для того типа, высоты, степени стойкости к огню, функциональному назначению зданий, к которому оно относится.

Как расположить лестницу в доме?

Чтобы понять, сколько места займет конструкция, необходимо произвести грамотный расчет лестницы и выявить, как и где лучше ее расположить.

Например, винтовые сооружения с забежными ступенями займут площадь, равную ее диаметру.

При расчете необходимо выяснить, какое количество ступеней будет у сооружения. Для этого ее высоту нужно разделить на высоту ступеней. Высота конструкции равна сумме расстояния от пола до потолка первого этажа и перекрытия.

Если длина лестничной конструкции будет слишком большой, то вписать ее в интерьер дома будет очень сложно. Для этого ее нужно будет разделить на две части и сделать поворот забежными ступенями или площадкой. В этом случае длина сооружения будет равна сумме расстояния между маршами и произведения количества подъемных элементов на их длину. В расчет лестницы с поворотом входит и ширина общей конструкции, которая складывается из расстояния между двумя ее частями. Данное расстояние не должно быть менее семи сантиметров.

В общей сложности понять, сколько сооружение займет места в доме и как лучше его расположить, можно, высчитав ее площадь. Для этого найденные величины в виде длины и ширины следует умножить.

Естественно, удобнее расположить конструкцию, ведущую до второго этажа, в холле дома. Однако не каждый дом отличается простором. Если холл большой, то и лестницу в частном доме можно сделать более длинной и широкой. В небольшом пространстве ее лучше разместить возле стены в углу помещения. В этом случае удачным вариантом с точки зрения эргономики и дизайна интерьера станет конструкция на больцах. Она фиксируется в стену, не занимая много места.

Для тех, кто рассматривает лестничную конструкцию не только с точки зрения удобства расположения, но и учения фен-шуй, можно также выделить некоторые правила ее установки.

Во-первых, подъемная конструкция должна располагаться не в центре помещения и не перед входом, а в стороне от него. Это связано с тем, что при таком расположении сооружения потоки энергии могут свободно передвигаться по загородному дому.

Во-вторых, на втором этаже сооружение не должно упираться в дверь. В крайнем случае, дверь просто не стоит закрывать.

В-третьих, специалисты по фен-шую советуют расположить конструкцию на юго-западе, западе или юге. Запрещается ее сооружать на северо-востоке, что может спровоцировать потерю денег.

Если фен-шуй для вас не является полезной инструкцией, то в центре холла особо удачно будут смотреться винтовые конструкции.

Обычно лестницу, ведущую на второй этаж, располагают в коридоре. В гостиной она будет смотреться актуально, только если помещение действительно большое. Иначе она будет забирать полезную площадь, отчего в комнате будет тесно. С другой стороны, это не касается дорогих и красивых лестниц, назначение которых заключается и в украшении интерьера. Расположение сооружения должно быть продумано до мелочей.

Подъемная конструкция в квартире встречается не часто, но если жилое помещение состоит из двух ярусов, то без нее не обойтись. В квартире лучше использовать легковесные варианты, которые буду максимально экономить пространство. Подойдут лестницы на больцах или неширокие маршевые варианты на косоурах. Она должна идеально вписываться в интерьер квартиры, так как обычно в таком жилом пространстве общий дизайн формируется из каждого сооружения или вещи в квартире.

При ее расположении важно продумать и безопасность подъема. Она связана не только с правильным расчетом всех ее элементов, но и в дополнительных мерах, которые необходимо предпринять. Например, если сооружение будет размещаться в довольно темной стороне дома, то важно продумать освещение. Хотя наилучшим вариантом будет ее расположение у окна. В вечернее время можно подсветить лестницу светодиодной лентой. Это дополнительно красит любой интерьер.

При организации безопасности лестницы важно учитывать и материал, из которого она сделана. Например, если ступени из металла или стекла, то на них можно запросто поскользнуться. Поэтому лучше всего положить на них специальные силиконовые вкладыши. На сооружения из дерева часто кладут ковровое покрытие.

Основные СНиПы и ГОСТы на лестницы в жилых и общественных зданиях

Где бы ни располагалась лестница, к какому бы типу не принадлежала и из каких бы материалов не была изготовлена, одно остается неизменным – конструкция должна строго соответствовать существующим нормам и требованиям СНиП и ГОСТ.

Именно от соблюдения данных стандартов зависит безопасность ступенчатой системы, ее комфорт, удобство и функциональность. О том какие требования предъявляются сегодня к деревянным, металлическим, пожарным и другим лестницам, расположенным в частных жилых домах (квартирах) и общественных зданиях, и поговорим далее.

Красивую, удобную и безопасную лестницу невозможно построить без соблюдения норм СНиП

Нормативные документы

Возведение лестничных систем регламентируется требованиями и стандартами, записанными в таких нормативных законодательных актах, как ГОСТ и СНиП. Разберем данные стандарты относительно:

1. Лестниц для жилых помещений.
2. Лестниц в общественных зданиях.

Перед сооружением любой лестничной конструкции для ее безопасности и удобства обязательно изучите все существующие требования, предъявляемые к данным системам

Лестницы в жилых домах

От того, насколько полностью и точно соблюдены все нормативные требования СНиП и ГОСТ, зависит безопасность лестничных систем, расположенных внутри жилого дома.

Лестницы в жилых помещениях могут быть самого разнообразного типа, единственное что их объединяет — это нормативы СНиП и ГОСТ

Как известно, по материалу изготовления конструкции подразделяются на:

• Деревянные.
• Металлические.
• Пожарные.
• Железобетонные.
• Каменные.
• Комбинированные.
• Прочие системы.

Все элементы конструкции должны быть тщательнейшим образом просчитаны в соответствии с нормативной документацией

Поскольку наиболее распространенными являются первые три варианта, рассмотрим нормативные требования к ним более подробно.

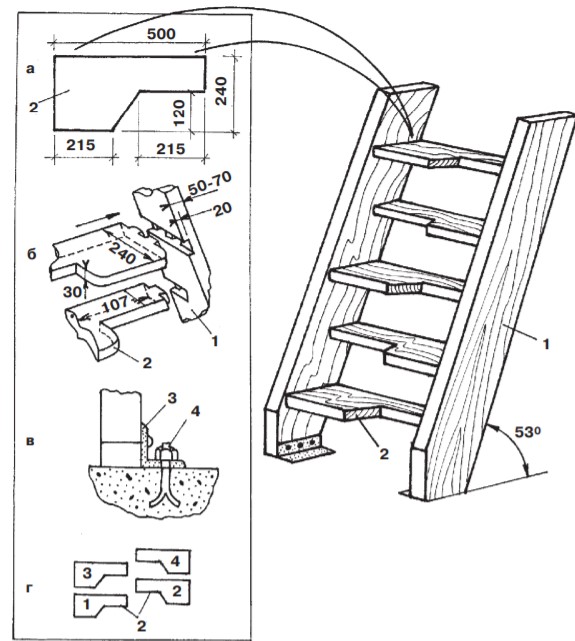

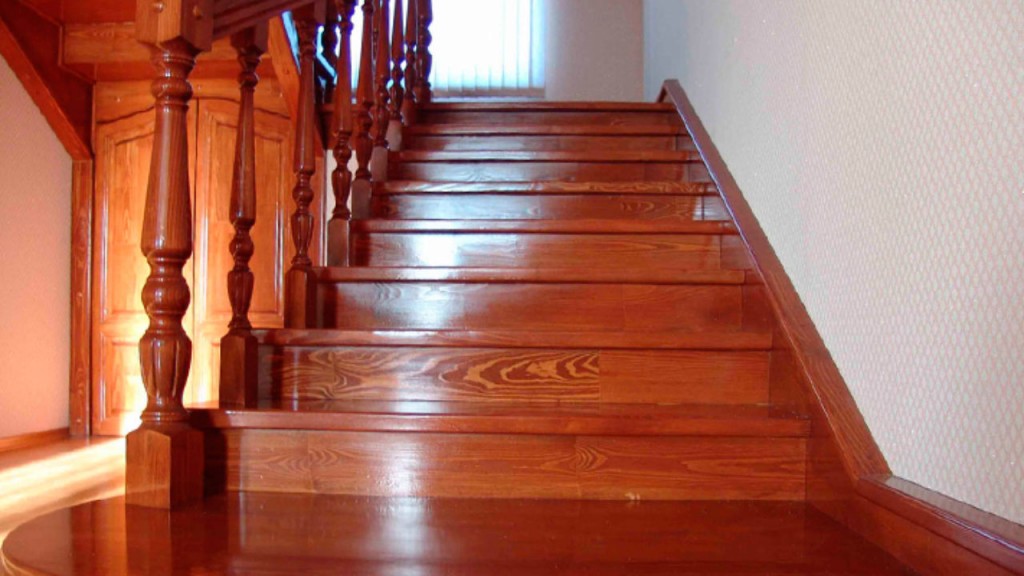

Нормы СНиП для деревянных систем

Для деревянных лестниц в жилых домах предусмотрено два основных нормативных документа, касающихся требованиям к их возведению – это:

• СНиП II-25-80 – непосредственно регламентирует изготовление конструкций из дерева.
• Санитарные нормы № – устанавливают общие правила для возведения жилых помещений.

Самыми популярными в частных домах являются деревянные системы, но и их сооружение должно осуществляться при строгом соблюдении установленных норм

Рассмотрим наиболее значимые положения данных актов:

• Площадки деревянных систем должны быть оборудованы таким образом, чтобы на конструкцию попадал естественный свет.
• Число ступенек в одном марше – от 3 до 18.
• Ширина марша – не менее 0, 9 метра.
• Высота ограждения – не менее 90 см.
• Уклон должен быть не круче 40 градусов.
• Для лестниц из дерева рекомендовано применение хвойных пород древа.
• Применяемые в строительстве лестницы доски, должны быть ровные, без сучков и заусенец, с максимальной влажностью 12%.

Согласно существующим требованиям, самыми лучшими породами для изготовления лестницы для дома являются ель, и сосна

Кроме вышеперечисленных требований, применяемая для строительства лестницы древесина, во избежание гниения должна быть обработана специальным антисептическим раствором.

СНиП к металлическим конструкциям

СНиП на лестничные системы, возводимые в жилых домах, был утвержден еще в 1981 году, его номер II-23-81. Рассмотрим основные положения данного нормативного акта:

• Соединение отдельных составляющих металлических конструкций должно осуществляться двумя способами – при помощи сварки и болтами.

  Все элементы металлических ступенчатых систем, в соответствии со СНиП, должны быть соединены либо болтами либо при помощи сварки

• Опорные части металлической лестницы должны быть изготовлены из углеродистых сталей или чугуна.
• Все элементы конструкции необходимо обработать специальным антикоррозийным средством либо краской для защищены изделия от поражения ржавчиной.

Конструкцию из металла обязательно необходимо покрасить либо обработать антикоррозийной смесью

Также в СНиП описаны методики расчета крепости конструкций и даны советы по применению марок стали и чугуна в разных климатических зонах.

Требования к пожарным лестницам

Все общественные здания по инструкции должны быть оснащены специальными пожарными лестницами для эвакуации людей в случае возникновения огнеопасной ситуации.

Ни один многоквартирный дом либо общественное здание не допустят к эксплуатации, если они не имеют пожарной эвакуационной лестницы

СНиП на данные системы не регламентирует их размещение, объемы и другие свойства. Все эти моменты обозначены в другом нормативном документе – ГОСТ Р 53254-2009. Именно в нем описаны стационарные внешние пожарные лестницы и требования, к ним предъявляемые.

Строительство пожарных конструкций должно осуществляться при строгом соблюдении ГОСТ Р 53254-2009

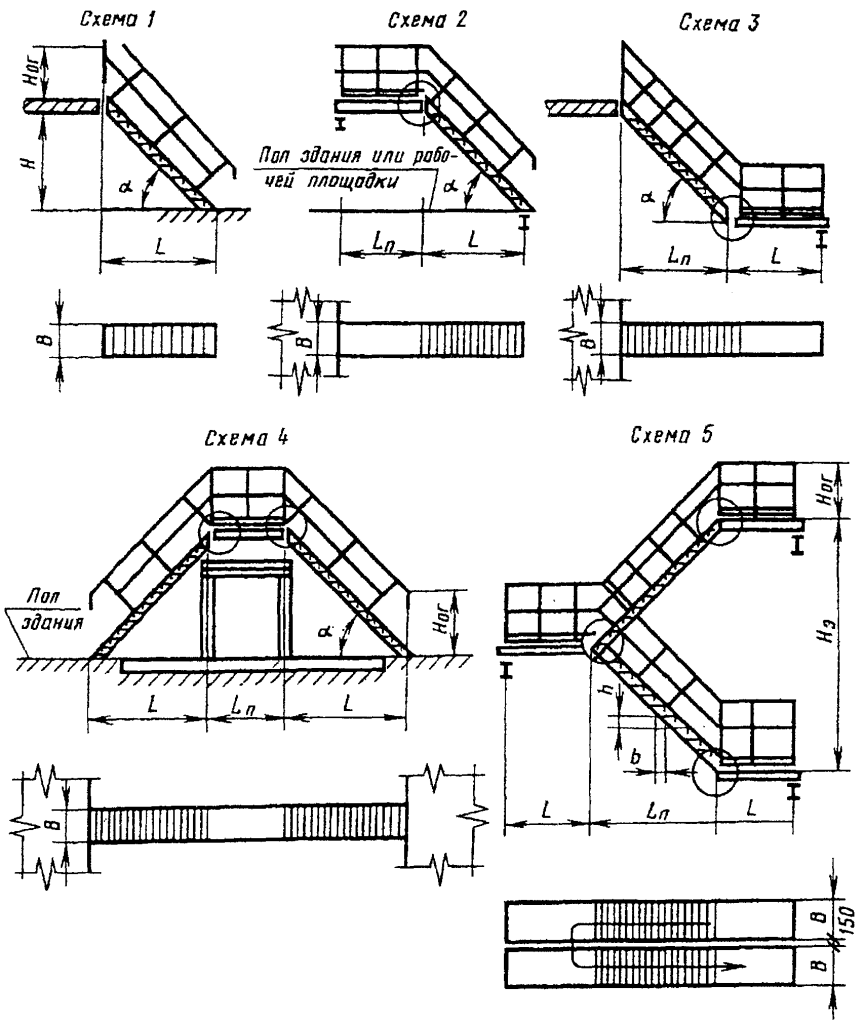

• Пожарные ступенчатые конструкции подразделяются на маршевые и вертикальные. Для маршевых обязательно должно быть предусмотрено специальное ограждение, для вертикальных же систем оно нужно только при высоте лестницы 6 метров и более.
• Ежели строение имеет высоту более 20 метров, применяются исключительно маршевые изделия.
• Материалом для изготовления пожарных лестниц в общественных зданиях должен быть исключительно металл.

  Пожарная лестница — необходимый атрибут любого здания, магазина, офиса, склада, производственного помещения и так далее

• Ступеньки системы обязаны выдерживать вертикальную нагрузку около 180 кг и горизонтальную – более 54 кг.
• Ржавчина, перекосы, трещины и заусенцы в конструкции недопустимы.
• Ширина вертикальной лестницы с огораживанием не должна быть меньше 0, 8 метров, а без огораживания – 0, 6 метров.
• Маршевая конструкция не должна быть уже 60 сантиметров.
• Ограждение маршевой пожарной лестницы должно составлять 1 метр.

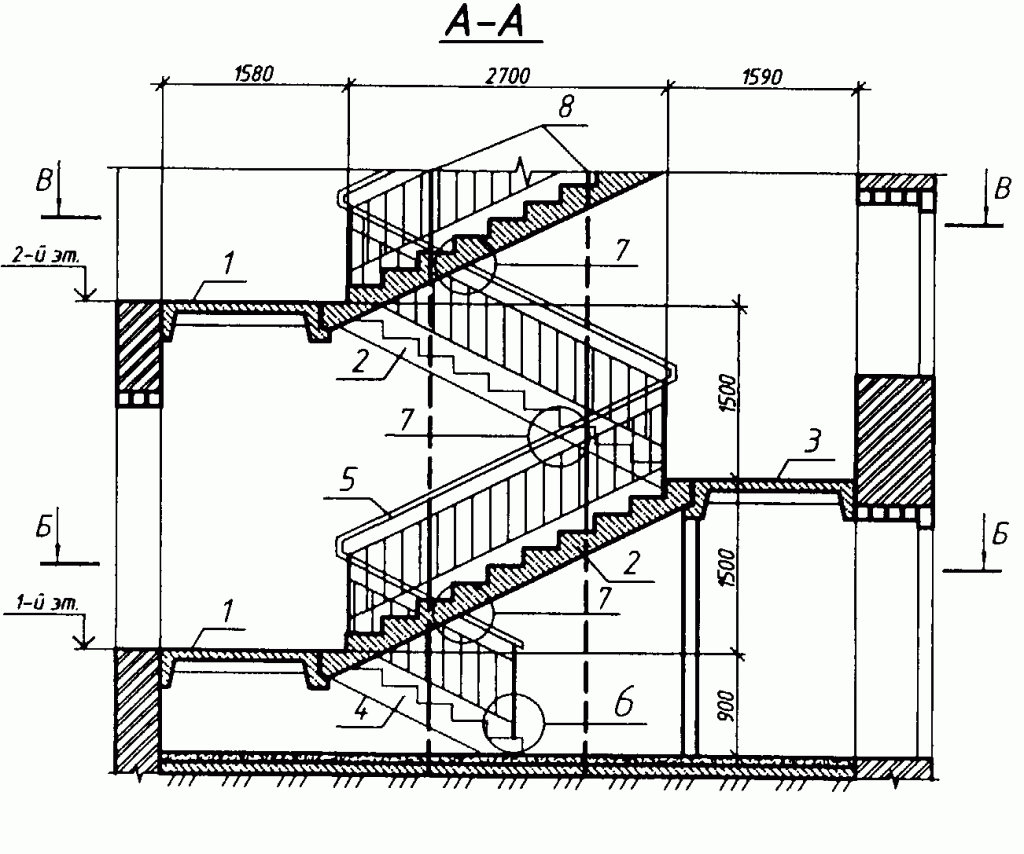

Нормативные требования к маршам и клеткам

Какой должна быть ширина лестничного марша

Перед созданием проекта любого строения обязательно просчитывается ширина лестничного марша. От данного показателя зависят уровень комфорта использования подъема, безопасность, проходимость, а также нормативы по установке поручней с ограждениями.

Классификация маршей и важные моменты их обустройства

Всякая конструкция имеет собственную ширину лестничного марша, которая указана в СНиП. Существуют такие разновидности лестниц:

• двухмаршевые;
• прямые;
• Г-типа;
• П-типа;
• винтовые;
• с дополнительными площадками либо забежными ступенями.

Конечно, если учитывать методы крепления отдельных элементов и предназначение строения, можно значительно расширить данный перечень.

Однако главное запомнить, что учитывается не только ширина лестничного марша, но и его высота, вернее, количество ступеней. При обустройстве больше трех ступенек обязательно монтируются поручни, а это влияет на ширину.

Если установка ограждений обеспечена только со стороны, расположенной напротив стены, то такую лестницу называют открытой.

Что необходимо учитывать для расчета?

Рекомендуемая ширина марша.

Определение размеров площадки и самого марша происходит на стадии, когда проект здания только разрабатывают. Для определения искомой величины обязательно учитывают стандарты СНиП. Множество расчетов должны точно вписываться в пределы, заранее установленные соответствующими нормами.

Ширину лестничных маршей рассчитывают так:

1. Основой считается минимальная ширина.
2. К полученной цифре добавляют расстояние, которое нужно для монтажа перил с ограждениями.
3. При необходимости установки пандуса надо приплюсовать дополнительное расстояние.
4. Значение, которое получилось в результате, нужно соотнести с количеством людей, использующих лестницу и интенсивностью потока.

Полученные цифры обязательно должны подходить под пожарные требования и остальные общепринятые стандарты. Стоит заранее проверить, достаточно ли будет строительной площади для обустройства лестницы.

При более подробном изучении стандартов СНиП становится понятно, что прежде всего учитываются общие положения. Именно они определяют самую минимальную ширину лестничной клетки и самого марша при установке конкретного вида конструкции.

Ширина лестничных маршей бывает:

• минимальной — 60 см;
• стандартной — 90 см;
• рекомендуемой для двоих — 125 см;
• максимально комфортной — 150 см;
• с пандусом — 200 см.

Расчет размеров лестничных маршей.

Хотя нет максимального размера лестничной клетки или марша, всегда стоит учитывать во время строительства вопросы безопасности, среди которых — обеспечение наличия дополнительных поручней при ширине лестницы больше 250 см. В частном жилье чаще всего применяют минимальные значения, ведь проходимость лестничных клеток сравнительно небольшая.

Для нормального передвижения одного человека нужно как минимум 70 см. Если ширина лестничной площадки составляет меньше метра, два человека просто не смогут разминуться.

Чтобы правильно рассчитать величину, обязательно следует учитывать все вспомогательные конструкции, среди которых — ограждения с поручнями.

Стоит учитывать, что место для установки данных элементов не является частью ширины участка.

Ширины основного марша обязательно должно хватать для переноски грузов, и безопасность человека, который передвигается, не должна ограничиваться.

Даже самая простая лестница не должна иметь ступени уже 80 см.

Обустройство прямых маршей и других конструкций

Наиболее щадящими считаются требования СНиП, касающиеся простейших конструкций, среди которых -прямые одномаршевые лестницы.

При этом можно обойтись без обустройства вспомогательных клеток, поворотов либо забежных ступеней.

Благодаря тому, что при использовании подобного подъема риск травмирования сведен к минимуму, допускается отклонение от указанных стандартов и уменьшение ширины.

В стандартных жилых домах ширина может составлять всего 90 см. В общественных зданиях цифра должна быть равна как минимум 125 см.

В этом видео говорится о расчете лестничного марша:

Особое внимание стоит уделить коттеджам или загородным хозяйствам. При этом устройство лестницы зависит от хозяев или особенностей самого строения. Хотя лучше, если она шире 70 см.

Винтовые лестницы сооружаются согласно особым требованиям. В подобных конструкциях нет площадок, зато есть плавные закругления, а также резкие повороты. Подобное устройство позволяет сэкономить много места, однако ширина ступеней обязана быть намного больше, со сравнительно прямыми маршами.

Минимальная ширина винтовых лестниц составляет один метр. Если поворот плавный, данный показатель уменьшают до 70 см с учетом перил.

При наличии забежных ступеней либо дополнительных площадок конструкция считается сложной, и если не соблюдать особые нормы, передвижение становится крайне небезопасным.

В отношении одинарных маршей со специальным закруглением должно обеспечиваться расстояние между поручнями.

В двух- либо трехмаршевых пролетах нужно предусмотреть дополнительное место для монтажа поручней.

В этом видео говорится об особенностях установки лестничных маршей:

При обустройстве лестницы собственноручно нужно ориентироваться на ее комфортность, вместо экономии материалов. Ведь в будущем это будет влиять не только на удобство использования конструкции, но и на безопасность. Правильная ширина лестницы значительно увеличивает проходимость и безопасность в целом.

Схема армирования

Для сборки арматурного каркаса используют стальные прутки различного сечения. Применение слишком толстого материала нежелательно — он только прибавляет вес сооружению, не влияя ощутимо на прочность. Самый приемлемый вариант — специальные стержни с рифленым профилем.

Армирование одномаршевой лестницы

Такая лестница самая простая, нагрузку выдержит каркас, выполненный в 1 слой. Сначала укладывают продольные прутья диаметром 10-12 см. По правилам при длине пролета 2 м расстояние между ними 19 см. С увеличением на каждый 1 м шаг уменьшают на 2 см. Поперечные стержни располагают через 20 см, образуя прямоугольные ячейки.

Все элементы надежно скрепляют между собой. Используется сварочный аппарат или связывание мягкой проволокой. Считается, что сварка ослабляет металл. Это верно только по отношению к высокопрочным арматурным стержням, простым строительным она не вредит. Существует альтернативный вариант — в магазинах встречаются специальные хомуты из пластика, которыми фиксируют арматуру.

Длины прутов может не хватать на весь пролет, их необходимо состыковать. При сварке нахлест должен составлять 12-15 см. Если используется вязка проволокой, его увеличивают до 0,5-0,6 м.

Расстояние от каркаса до днища опалубки должно составлять 3 см. Важно, чтобы оно было одинаковым по всей конструкции. Наиболее легко добиться этого, если каркас устанавливается на специальные фиксаторы, продающиеся в магазинах. Они выполнены из пластика в форме стула. Их равномерно выставляют под всем каркасом, обязательно — в местах сваривания или связывания.

Встречаются советы о заделке концов арматурных стержней в отверстия, высверленные в стенах. Для одномаршевой лестницы без площадки это необязательно, но такой вариант укрепляет конструкцию.

Монолитная лестница укрепляет здание.

Армирование двухмаршевой лестницы

Сооружение каркаса для бетонной лестницы с 2 пролетами сложнее. Возникает большая нагрузка на верхнюю и нижнюю части под собственным весом, что требует большего усиления, особенно площадок. Для этого на их уровне в стенах пробивают углубления на 20 см, куда заводят концы арматуры. Если дом из монолитного бетона, в процессе строительства закладывают блоки, которые при возведении лестницы выбивают. Если невозможно сформировать ниши, делают опорную колонну.

Армируют пролеты и лестничные площадки. Для усиления конструкции формируют двухслойный каркас — лестница будет надежной и прочной. Расстояние между сетками в 15 см выдерживают вертикальными фиксаторами из прутков диаметром 8 мм.

Инструкция

При сборке каркаса выполняются однотипные операции после установки опалубки.

Он собирается в такой последовательности:

1. Укладывают продольные пруты с одинаковым шагом, если не хватает длины, стыкуют. В местах перехода на верхнюю площадку изгибают, концы заводят в стену.
2. Подкладывают фиксаторы, привязывают поперечные стержни. На верхней площадке они не нужны — вместо них заводят продольную арматуру со второго марша.
3. Принимаются за нижнюю площадку. Сгибают стержни и привязывают к продольным на пролете. Укладывают поперечные пруты, скрепляют.

Усиливать ступени арматурной сеткой необязательно — они почти совсем не испытывают напряжения.

Чертежи

Бетонную лестницу в частном доме необходимо рассчитать, составить схему.

Можно воспользоваться стандартными размерами: пролет шириной 1 м, лестничная площадка — 1,1 м. Длина марша зависит от угла наклона лестницы: чем он больше, тем короче пролет.

Этот параметр важен для определения необходимого метража, расчета и подбора арматуры. Подсчитывают, сколько стержней потребуется для продольной и поперечной укладки, какая общая длина. Учитывают, что на стыковку уходит часть метража.

Рисуют чертеж, на котором указывают расположение арматуры, расстояние между прутами. По этому эскизу выполняют всю дальнейшую работу. Она несложная, наиболее важный момент — правильно рассчитать расстояние и придерживаться его. Специалисты считают, что арматурный каркас из стержней диаметром 12 мм с ячейками 20×20 см — лучший из возможных вариантов для монолитной конструкции в частном доме.

Что надо знать о незадымляемых лестничных клетках

Сегодня мы снова займемся расчетами и параметрами касательно лестничных конструкций. Речь пойдет о клетках лестницы относительно их пожаробезопасности.

Что говорят требования Санитарных норм и правил о допустимой и недопустимой задымляемости проемов, площадок эвакуационных лестниц? Что входит в понятие незадымляемые лестничные клетки? Узнайте.

Как гласит пословица, кто предупрежден, тот вооружен.

Типы лестничных клеток

Что такое бездымные клетки? Как понятно из словосочетания, это проемы лестниц, в  которые при пожаре не попадают продукты горения, в частности, дым. Выделяется три основных вида незадымляемых клеток:

1. Н1 – в нее попадают с этажа через наружную зону по открытым коридорам. При этом переходы должны быть не подвластны задымлению.
2. Н2 – площадка с воздушным подпором при возгорании.
3. Н3 – выход в нее из тамбура-шлюза с подпором воздуха при возгорании или постоянным воздушным потоком.

Эвакуационные выходы из бездымных клеток

Двери, которые ведут из таких клеток, являются эвакуационными выходами и должны соответствовать определенным требованиям СНиП *. Они гласят, что ширина аварийного прохода не может быть менее 1,2 метра, а  высота – меньше 1,9 метра. Эти параметры относятся к помещениям класса A1.1 при количестве одновременно эвакуирующихся людей более 15.

Наружные выходы из клеток должны быть не меньше заданных расчетных параметров либо не меньше ширины лестничного марша.

Примечание:

Если выходы из бездымных клеток не соответствуют приведенным требованиям, они рассматриваются как запасные (аварийные), которыми могут воспользоватся люди при эвакуации. Но они изначально не берутся во внимание как эвакуационные. К таким выходам можно отнести:

• на балкон, открытый как со всех сторон, так и с одной стороны;
• на переход, ведущий в соседнюю секцию здания классом Ф1.3;
• на балкон/веранду, оборудованные наружной пожарной лестницей.

Нюансы незадымляемых клеток

Если такую лестничную площадку оборудуют впритык к стене лифтовой шахты, то есть они имеют общую стену, то в ней проделывают вентиляционное отверстие на уровне последнего этажа, для того чтобы воздух мог свободно проходить в шахту.

Тип Н1

В зданиях выше 30 метров (типа А, Б и В) по регламенту все лестничные клетки  (категории Н1) должны быть бездымные. Каждая единица должна иметь естественное освещение из окна и помимо этого оборудована аварийным источником света.

Лестничные клетки (типа Н1) нужно оборудовать в жилых и общественных зданиях при высоте его верхнего этажа более 30 метров.

Этот тип можно охарактеризовать устройством попадания в нее через тамбур из коридора или вестибюля через открытую внешнюю воздушную зону по лоджии, балкону, внешнему переходу либо галерее.

Ширина воздушной зоны должна быть не меньше 1,2 метра, ширина подхода к этой зоне – не меньше 1,1 метра.

Лестничную незадымляемую клетку типа Н1 можно расположить во внутренних углах зданий. Но следует обеспечить эффективную незадымляемость зоны воздуха (требования СНиП 21.1).

 Нужно помнить, что расстояние между выходами лестничного проема и соседним окном должно быть не меньше двух метров.

Что касается ширины простенка между проемами во внешней зоне подачи воздуха, она допускается также не менее двух метров.

Тип Н2

По требованиям СНиП 31.1 бездымные площадки типа Н2 и Н3 можно спроектировать в больших городах при высоте последнего этажа более чем 28 метров и до 50 метров.

Представленные типы клеток разрешены и при более низкой высоте последнего этажа общественного, либо жилого здания.

 Площадки типа Г и Д (простые) должны быть разделены глухой перегородкой на высоту двух пролетов каждые тридцать метров.

Доступ к незадымляемой лестничной клетке типа Н2 можно осуществлять посредством тамбура-шлюза, коридора, допускается также проход сквозь лифтовой холл, если в лифтах поставлены противопожарные двери категории EI30.

Незадымляемые лестничные клетки Н2 отличаются устройством подпора воздушного потока при возгорании непосредственно в саму лестничную клетку. Их целесообразно разграничивать вертикально на отдельные отсеки через каждые семь-восемь этажей, чтобы сократить объем, в котором создается воздушный напор. Воздушный подпор обеспечивается подачей воздуха в верхние зоны отсеков.

В этих зонах запрещено:

• загромождать лестничные клетки вещами жильцов (колясками, спортивным оборудованием, ящиками);
• навешивать провода, кабели, кроме положенных по правилам пожарной безопасности;
• в новом доме после приемки пожнадзором обесточивать пожарный щит с системой противодымной защиты;
• прорубать новые двери в глухих противопожарных перегородках;
• забивать, закрывать на ключ, заставлять мебелью существующие эвакуационные выходы, а также люки на балконах.

Посмотрите очень интересный и познавательный фильм о необычной эвакуационной лестнице. Желаем вам здоровья, безопасности и счастья! Добро пожаловать в комментарии к статье.

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.
• Желательно чтобы угол наклона лестницы вписывался в данный сектор.

В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.
• Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.
• Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.
• При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Сложные конструкции

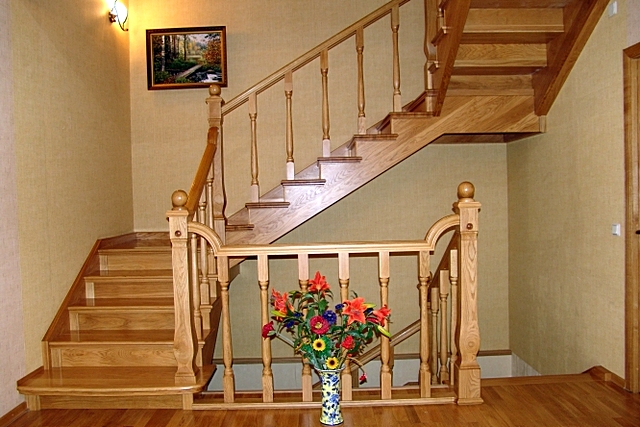

Если лестница содержит дополнительные площадки или забежные ступени, её можно отнести к категории сложных конструкций. В таком случае передвижение по ней становится более сложным и небезопасным без соблюдения особых норм.

Лестница с забежными ступенями относится к сложным конструкциям

Для одинарных маршей с закруглением следует увеличить ширину до комфортного показателя. В жилых домах таковым считается расстояние между ограждениями в 1 метр. В некоторых случаях можно сделать и 90 см проход, это уже зависит от самого проекта.

Если строить двух- или трехмаршевые пролеты, необходимо обязательно прибавить к ширине расстояние для установки поручней. Чтобы не сбиться относительно уровня, рекомендуется просчитывать положение следующего марша с учетом установки будущих ограждений.

Лестница на больцах

Особый вид лестничной конструкции, отличающийся от других по структуре, по способам монтажа. Причем, можно собрать данным способом конструкцию любых форм: с прямым или с поворотным маршем; винтовую; «гусиный шаг»; с площадками. Лестница на больцах отличается специфическим крепежом – больцами. Эти элементы в такой модели обеспечивают конструкции повышенную прочность и эстетичность внешнего вида. Что позволяет сделать конструкцию визуально «воздушной», ее структура не будет препятствовать проникновению лучей света.
