Технология устройства кровли из металлочерепицы

Устройство системы кровли

Устройство кровли из профнастила предполагает определение угла наклона крыши. Этот параметр рассчитывается ещё и для того, чтобы понять, каков должен быть нахлест соседних листов укрывного материала. Если наклон меньше 15 °, то нахлест листов составляет 20 см. Если уклон крыши больше 30 °C, то сократить нахлёст можно до 15 см.

Конструкция крыши обязательно предусматривает наличие слоя гидроизоляции и вентиляции. Они необходимы для того, чтобы под кровлей не собиралась лишняя влага. Гидроизоляция устанавливается перед креплением листов профнастила и располагается по обрешётке. Гидроизоляция должна немного свисать в положении перпендикулярно скату.

Планка карнизная для металлочерепицы

Это изделие из тонколистового металла с покрытием из грунтовочных и красящих составов. Производители выпускают карнизные планки стандартных форм и размеров, но при необходимости можно заказать изделия по индивидуальному проекту. Такая нужда возникает при сложной конфигурации кровли или в случаях, когда применяется нестандартная водосточная система.

Нижний край карнизной планки имеет ребро жесткости, которое обеспечивает необходимую стойкость изделия к деформации при перемене температур. Цветное покрытие на карнизной планке предотвращает возникновение коррозии и выполняет декоративные функции. Для изготовления планки используется листовой метал толщеной от 0.4 мм. Градус изгиба планки может варьироваться в диапазоне от 90 до 135 градусов.

Для чего нужна ветровая планка?

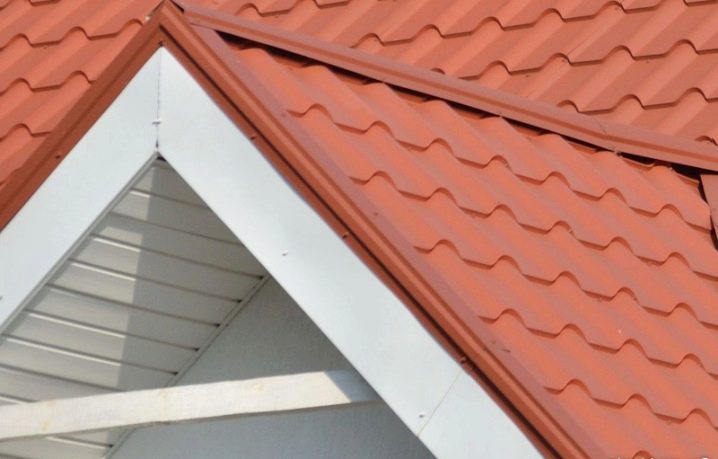

Монтаж ветровой планки на край кровли

Установка ветровой планки – это последняя процедура при обустройстве кровли, придающая ей эстетичный вид. Однако устанавливать планку нужно не только для декора. Она защищает крышу от порывов ветра и различных осадков, а также ветровая планка необходима в том случае, если планируется установка софитов.

• Защита от ветра. Достаточно сильный боковой ветер способен изломать края металлочерепицы, профнастила и даже сорвать ее с кровли. Особенно если речь идет о регионах с неблагоприятным климатом. Ветровая планка значительно снижает силу воздействия воздушных масс, оберегая тем самым конструкцию кровли. Еще планка препятствует воздействию ветра на обрешетку.
• Защита от влаги. Длительность срока эксплуатации кровли напрямую зависит от степени защищенности ее элементов от контакта с водой. Ветровая планка препятствует проникновению влаги.
• Завершение оформления кровли. Ветровая планка для профнастила служит декором для оформления крыши, также с ее помощью можно прикрепить софиты.

Внимание! Применение данного элемента – это обязательный пункт при укладке кровли любого формата.

Данные изделия разделяются на несколько видов, зависимо от особенностей их применения

Устройство кровли из металлочерепицы: особенности покрытия

Металлочерепица представляет собой облицовочный материал, состоящий из оцинкованной тонколистовой стали. Изготавливается покрытие в виде профилированных листов из металла с определенным внешним обликом, имитирующим строение натуральной черепицы.

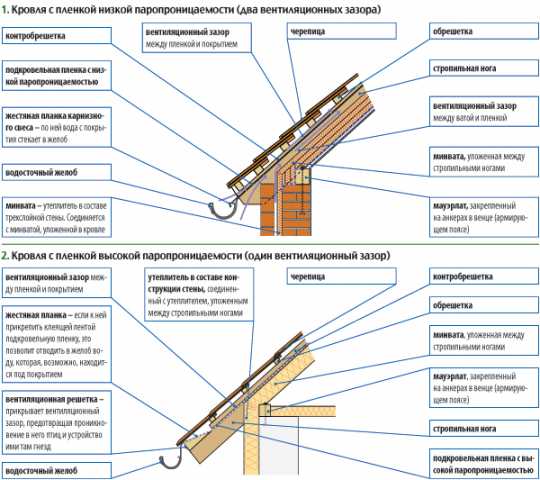

Схема конструкции и устройства кровли из металлочерепицы

Профилирование выполняется посредством придания трапециевидной или волнистой формы листам, благодаря чему повышаются эксплуатационные свойства материала.

Металлочерепица обладает рядом существенных преимуществ, среди которых можно выделить небольшой вес материала, благодаря чему не создается дополнительная значительная нагрузка на несущие конструкции строения. Такое покрытие характеризуется высокой износоустойчивостью, повышенной прочностью, стойкостью к механическим воздействиям и ударным нагрузкам, огнеупорностью, большим сроком службы, составляющим 15-25 лет, простым монтажом и хорошим потенциалом для реализации интересных дизайнерских решений.

Однако металлочерепица не лишена недостатков. Их можно избежать при соблюдении правил планирования и выполнения монтажных работ. Покрытие металлочерепицей имеет низкую звукоизоляцию. При сильных порывах ветра и выпадении осадков создается повышенный уровень шума. Избежать этого можно, обустроив хорошую шумоизоляцию, – с этой целью применяется слой теплоизоляционного материала.

Во внутреннем пространстве кровли может скапливаться конденсат. Для исключения такого неблагоприятного фактора следует правильно продумать систему пароизоляции и вентиляции кровли. Металлочерепица имеет еще один недостаток, что связано с перерасходом материала при устройстве крыши. Кровельное покрытие выпускается фиксированных габаритов, из-за чего неизбежно образование лишних отрезков материала. Особенно такой перерасход заметен при монтаже кровли сложной формы со множеством изгибов и углов.

Металлочерепица обладает целым рядом преимуществ, среди которых шикарный внешний вид

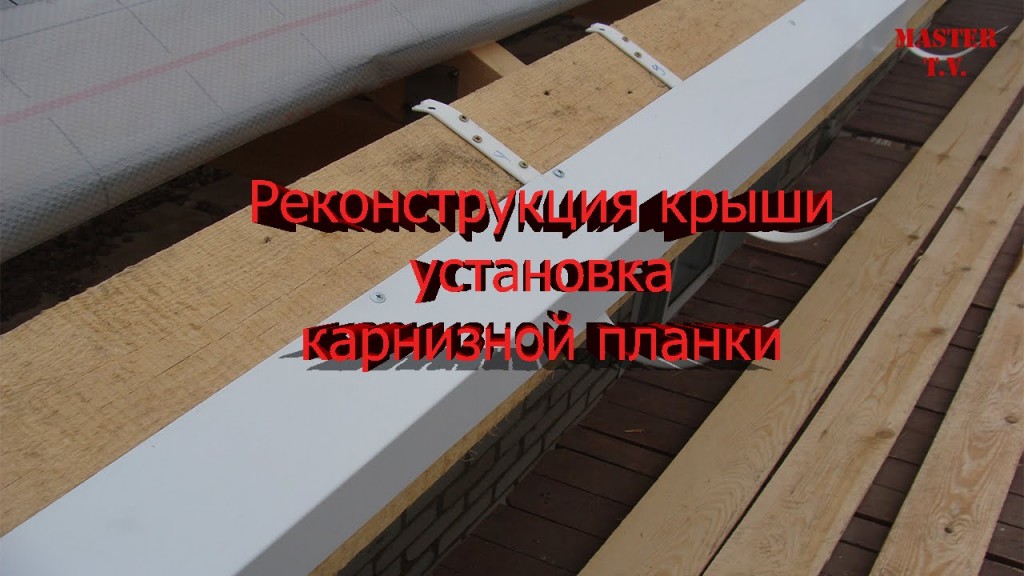

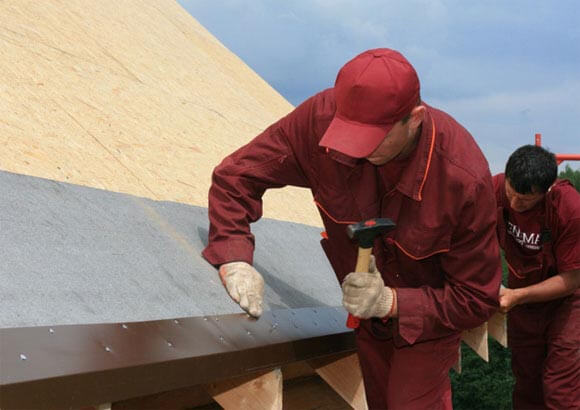

Монтаж карнизной планки

Монтаж карнизной планки в большинстве случаев производится после установки отливной системы, если она предусмотрена и до монтажа кровельного материала. Это делается в такой последовательности потому, что в идеале нижний край карнизной планки должен прижиматься к внутренней поверхности желоба отливной системы. Если это не так, то в ряде случаев ставят отдельный капельник, верхний край которого должен перекрываться карнизной планкой. Стандартные же размеры карнизной планки 100 х 69 х 2000 мм не всегда подходят для решения этой задачи, поэтому часто ее изготавливают по индивидуальным размерам. Обязательная при металлической кровле пленка гидробарьера на крайней доске, к которой крепится карнизная планка, выводится из-под обрешетки и укладывается поверх планки. Таким образом, сконденсировавшаяся под поверхностью профнастила влага по карнизной планке стечет прямиком в желоб отливной системы, или сорвется с капельника при ее отсутствии и гарантированно не попадет на деревянные конструкции крыши.

Крепить карнизную планку следует либо гвоздями, либо саморезами с конусообразной головкой, притапливая их, чтобы верхний край был заподлицо с металлом планки. Нахлест при стыковке двух элементов делать не менее 50 мм.

Ветровая планка для профнастила

Ветровая планка – это один из доборных элементов кровли, без которого невозможна ее нормальная эксплуатация. Из какого бы материала не была сама крыша, ей необходима защита от ветровых нагрузок и влаги, могущей попасть под кровлю вместе с порывами ветра.

При очень сильных порывах и отсутствии ветровой планки возможно даже поднятие и снос кровли, что может привести к серьезным обрушениям.

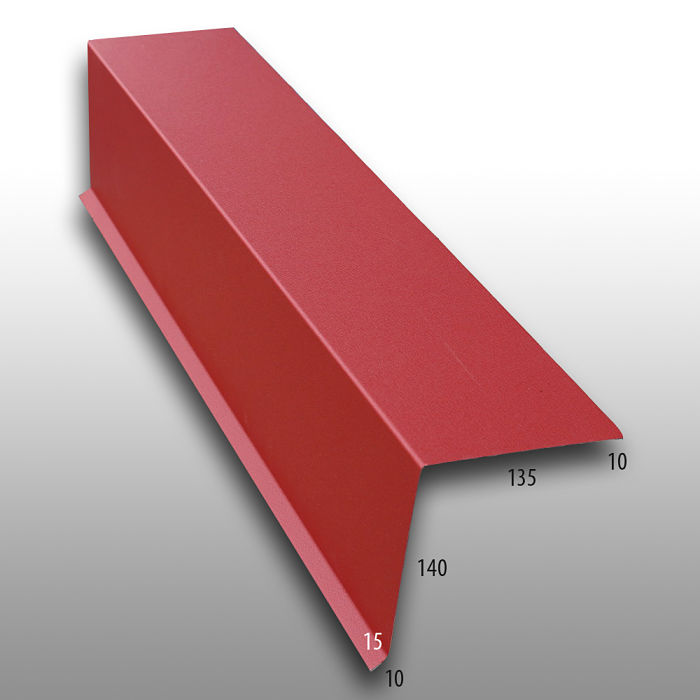

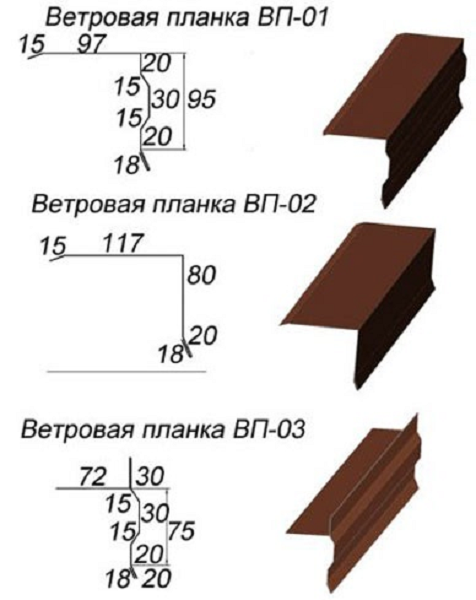

Ветровая планка представляет собой профилированное изделие из оцинкованной листовой стали, стороны которого одинаковы по своей длине, но различны по профилю. Одной стороной она крепится к кровле, а другой к фронтонной доске, если для укладки используются несколько планок, то они монтируются внахлест.

Для плотного прилегания с торцевой стороны на фронтонную доску набивается вспененный фольгированный полиэтилен, сверху укладывается планка, для крепления используются кровельные саморезы, к фронтонной доске допускается крепеж с помощью гвоздей.

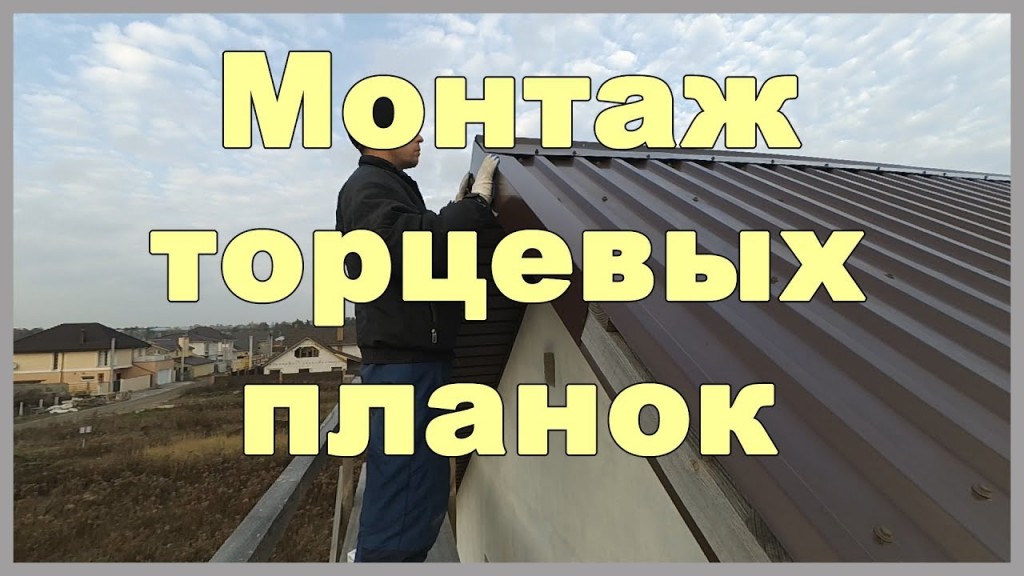

Монтаж торцевой планки ↑

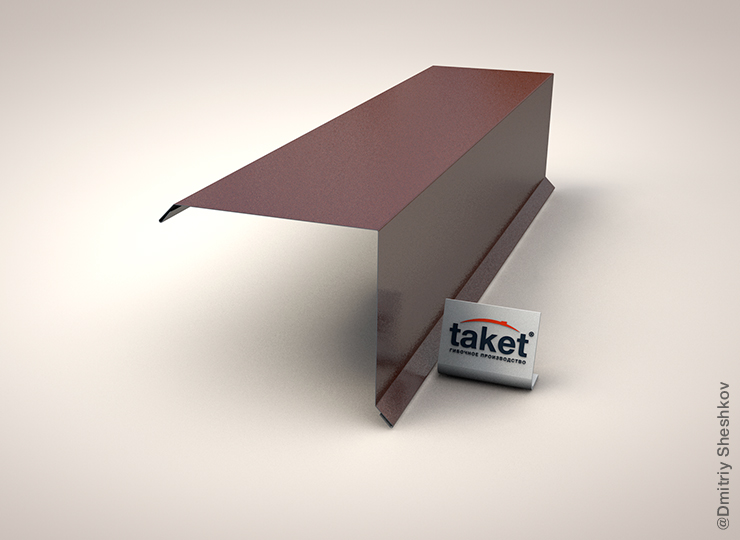

Ветровая планка для мягкой кровли или для металлочерепицы – незаменимый аксессуар, который закрепляют на крыше после монтажа слоя гидроизоляции и кровельного покрытия. По своей конструкции она схожа с карнизной, но в отличие от нее, место ее установки – боковой торцевой участок на кровельных скатах. Перекрытие торцов, с одной стороны, обеспечивает защиту обрешетки от воздействия влаги, а с другой – оберегает настил кровли от срыва под сильными порывами ветра.

planka-1planka-2

ветровая планка для мягкой кровли и на металлочерепицу

Торцевую планку устанавливают так:

• Прежде еще раз отметим, что это неотъемлемая часть финишных работ, и торцевую монтируют на слой гидроизоляции.
• При укладке она должна расположиться выше, чем обрешетка, но точно в соответствии с высотой волны профиля. Чтобы вода не попала под металлочерепицу, ее края отбортовывают вверх. Важно проследить также, чтобы при этом торцевой угол оказался целиком перекрыт.
• Для крепления элемента используют саморезы, которые фиксируют с шагом в 40 см по бокам и сверху – в гребни волн кровельного листа.
• Наращивание листов выполняют с нахлестом до 5 см.

Ветровая планка для металлочерепицы и монтаж карнизной планки

Металлочерепица и профнастил в качестве кровельного покрытия занимают на сегодняшний день главенствующее положение на строительном рынке.

Закрепляющие планки для металлочерепицы – это небольшие, но выполняющие важные функции детали, необходимые для долгосрочной службы крыши.

Монтаж ветровой планки на металлочерепицу  производят по периметру крыши, предохраняя настил кровли от воздействия боковых порывов ветра, попадания под кровлю птиц и насекомых, оседания прошлогодней листвы, грязи и пыли.

Предназначение ветровиков

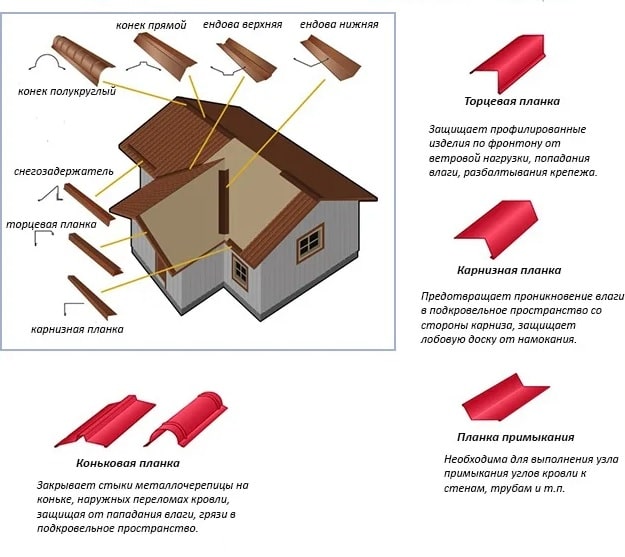

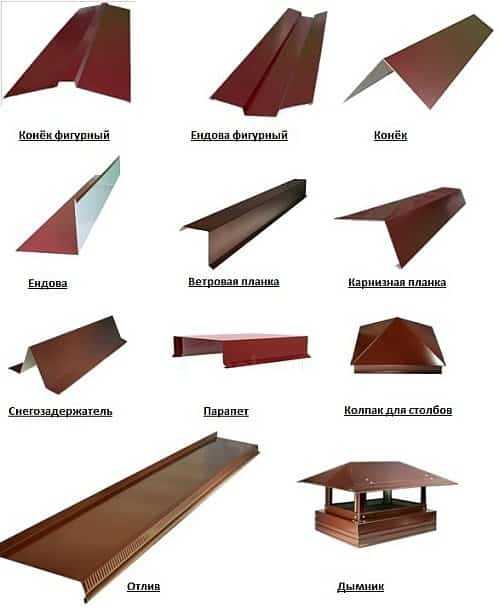

Ветровая планка для металлочерепицы подразделяется на планку карнизную, торцевую и конек для кровли. Установка ветровой планки является последним этапом при сооружении крыши.

Монтаж ветровых планок на кровле частного дома

Чтобы разобраться, как сделать ветровые на крыше, рассмотрим поэтапно крепление компонентов ветровой планки. Крепить ветровую планку рекомендуется на уровне высоты изгиба металлочерепичного ковра. Работать начинают с нижней части кровельного пирога, постепенно поднимаясь выше.

Порядок установки карнизного ветровика

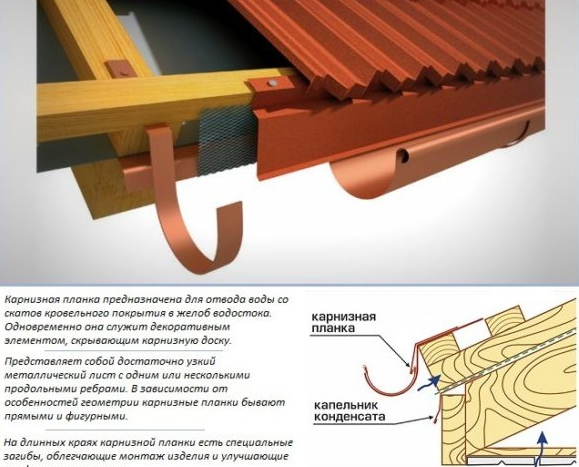

Карнизная планка для металлочерепицы монтируется до начала укладки основного ковра из настила. Установка карнизной планки – это создание подшивочной основы для свесов и софитов.

Для карнизной планки из металлочерепицы выбирают материал, сходный с основным – это обычно сталь пассивированная или оцинкованная до полумиллиметра толщиной, с прочным покрытием из полиэстера, пластизола или базальтовой крошки. Планка карнизная имеет продолговатые размеры.

Обрамляющий компонент кровли, помимо основной защитной функции, смотрится как красивый декор, украшающий частное строение и поддерживающий создаваемый при строительстве дома индивидуальный стиль.

1. Прежде, чем закрепить карнизную планку, нужно установить кронштейны — держатели для водосточных желобов. Размещают их или на стропилах, или на фронтальной доске.
2. В первую очередь, устанавливается лобовая доска. Она примыкает к торцевым концам стропил, для крепежа применяют элементы из оцинковки. Иногда ставится карнизная доска, входящая в особые пазы. Можно использовать оба вида несущей доски, чтобы дополнительно усилить надежность данного узла на кровле.
3. Следующим этапом становится крепеж второй опоры при прикреплении свеса. Деталь имеет форму бруса.
4. Карниз подшивается с использованием кусков профнастила, шпунтовки и деревянной плоскости.
5. Затем устанавливается карнизная планка. Ее закрепляют к лобовой доске, поверх кронштейнов для водостока. Операцию производят, применяя саморезы, материал укладывают.с нахлестом не больше десяти сантиметров.

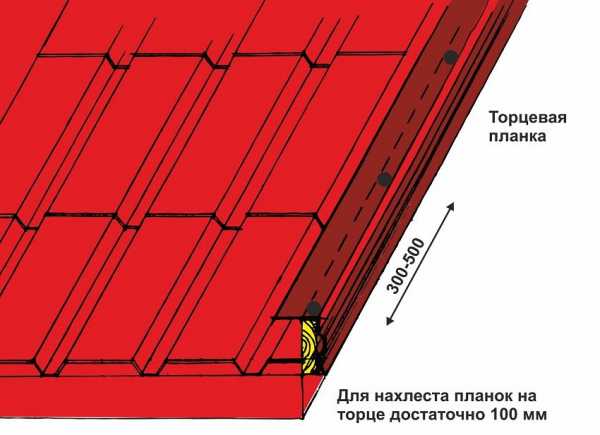

Монтаж торцевой планки

Планка торцевая для металлочерепицы прикрепляется после окончания работы по укладке настила на крыше. Угол торца должен быть полностью перекрыт. Деталь поднимают над уровнем обрешетки, закрепляя саморезами по бокам. Верх крепится к волнам металлочерепицы. Стыки покрывают герметизирующим составом.

При креплении торцевой планки нахлест составляет не более 5 см. При грамотной установке обрешетка защищается от промокания, а боковые скаты крыши – от ветровой нагрузки.

Роль доборных элементов для кровли нельзя недооценивать.

Хотя части обрамления не занимают большой площади на кровле, от правильно выполненной монтировки зависит надежность крыши частного дома, долговечность службы и эксплуатация без ремонтов.

Торцы отделывают прямоугольными полосами стандартного размера, иногда внешнюю плоскость домовладельцы оформляют в необычном стиле, в виде кружева из металла или с фактурой под древесину.

Ветровая планка для профнастила — функции, установка

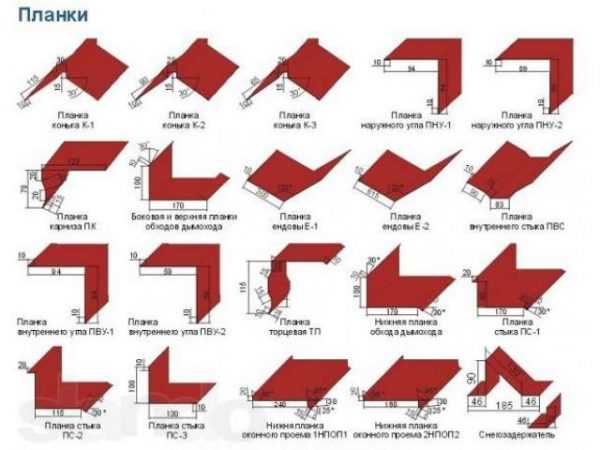

При устройстве крыш из профнастила огромную роль играют так называемые доборные элементы, занимающие в общей площади крыши мизерно малое место (до 3% в самых сложных крышах). Но от них в значительной степени зависит срок службы кровли в целом.

Почему именно эти? Да потому что большинство кровель из профметалла имеют самую простую конфигурацию, т.к.

использование его для сложных ломаных крыш, с учетом большого в этих случаях отхода, как минимум нерентабельно, а учитывая все составляющие характеристик и стоимости того или иного вида покрытий, — малооправданным. Конечно, бывают исключения, но они скорее только подтверждают правило.

Функции ветровой и карнизной планок, материалы

Все крыши, в большинстве случаев, по контуру обшиваются лобовой и торцевой досками. Это делается как для формирования единого кровельного пирога, так и для предотвращения попадания влаги под финишное покрытие крыши, задувания ветра, способного при больших порывах оторвать его от обрешетки, и даже препятствования гнездованию птиц и заселению подкровельного пространства животными типа куниц.

Ветровая и карнизная планка, в свою очередь, защищают эти доски от затекания влаги под них и отвод воды на их поверхности, чем радикально увеличивают срок службы. Иногда вместе с ветровой и карнизной ставят также так называемую лобовую планку, чтобы доска была полностью защищена металлом.

Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше.

Карнизная и ветровая планки имеют слегка отличную друг от друга конфигурацию, но выполняются, как правило, из того же материала, что и настил кровли. Большинство производителей изначально имеют в ассортименте своей продукции стандартные доборные элементы, во всяком случае, к основным цветам кровельных профлистов. Или, если вы выберете нестандартный цвет, они смогут изготовить их вам под заказ. То же касается и случаев с нестандартными размерами этих планок.

Также большинство крупных строительных магазинов торгуют гнутым металлическим профилем основной цветовой гаммы, который может быть использован в качестве ветровой и карнизной планок.

Большинство видов профнастила для крыш и доборных элементов для них изготавливают из оцинкованного металла и покрывают полиэстеровым или пластизолевым покрытием. Иногда с добавлением базальтовой крошки или каменной присыпки.

Монтаж карнизной планки

Монтаж карнизной планки в большинстве случаев производится после установки отливной системы, если она предусмотрена и до монтажа кровельного материала. Это делается в такой последовательности потому, что в идеале нижний край карнизной планки должен прижиматься к внутренней поверхности желоба отливной системы. Если это не так, то в ряде случаев ставят отдельный капельник, верхний край которого должен перекрываться карнизной планкой.

Стандартные же размеры карнизной планки 100 х 69 х 2000 мм не всегда подходят для решения этой задачи, поэтому часто ее изготавливают по индивидуальным при металлической кровле пленка гидробарьера на крайней доске, к которой крепится карнизная планка, выводится из-под обрешетки и укладывается поверх планки.

Таким образом, сконденсировавшаяся под поверхностью профнастила влага по карнизной планке стечет прямиком в желоб отливной системы, или сорвется с капельника при ее отсутствии и гарантированно не попадет на деревянные конструкции крыши.

Крепить карнизную планку следует либо гвоздями, либо саморезами с конусообразной головкой, притапливая их, чтобы верхний край был заподлицо с металлом планки. Нахлест при стыковке двух элементов делать не менее 50 мм.

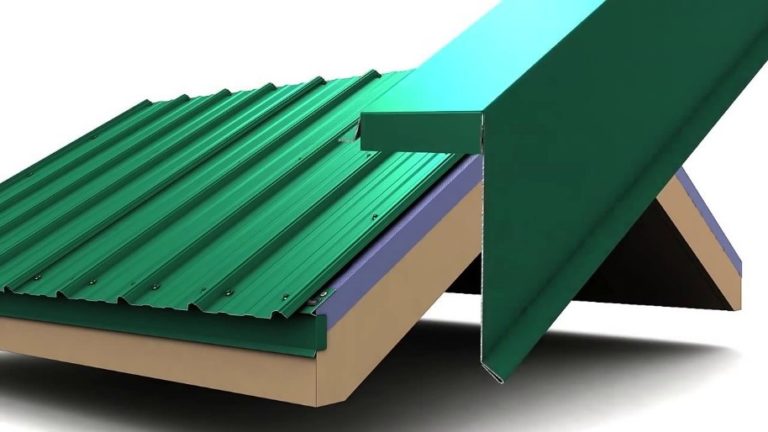

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили.

 Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски.

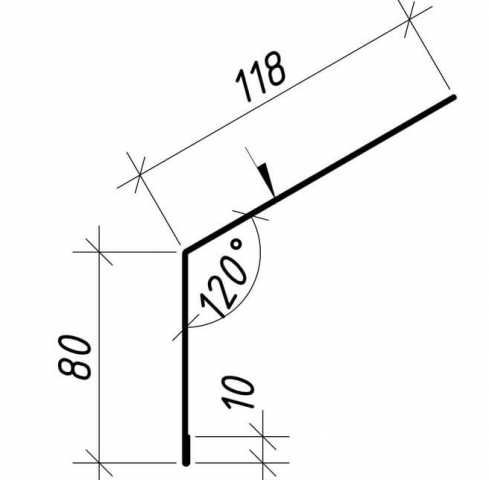

Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну.

К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом.

Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу.

Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.
