Фундамент из асбестоцементных труб своими руками

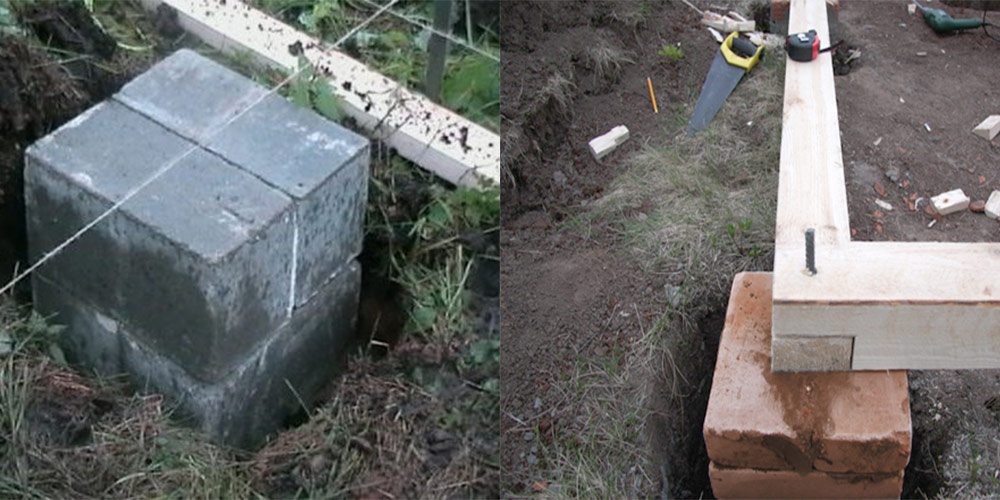

Незаглубленный столбчатый фундамент из бетонных блоков

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Отличия основания на столбах

Описание фундаментальной основы согласно СНиПу , ГОСТу 20522-75 и СНиПу сообщает о следующих конструктивных характеристиках:

• для изделия применяются столбики, заглубленные на 1,5 м в почву (средний показатель равняется 0,5 – 0,7 м). Верх изделий выступает на 0,2 – 0,5 м;
• фундамент на столбах выполняется строго в зонах углов строения, на местах пересечения стен и межкомнатных перегородок;
• постройка с большой нагрузкой требует усиления дополнительными опорами длиной 3 – 3,5 м;
• расстояние между столбами варьируется от 1,5 до 3 м и зависит от массы, этажности дома и типа грунта;
• ростверок организовывается обязательно – он выполняет функцию распределения нагрузки. В конструкциях из дерева используются брусья или бревна с обвязкой. Здания из кирпича предусматривают ростверки из металлошвеллера, балок, монолитного армирующего каркаса.

Строительство по проекту фундамента легкого столбчатого выполняется с учетом региональных климатических условий, режима эксплуатации конструкции.

Типы столбчатых фундаментов

Выделяют 3 основных типа столбчатых оснований: малозаглубленное, незаглубленное и установленное ниже глубины промерзания грунта.

Малозаглубленный столбчатый фундамент

В связи с малой несущей способностью данного типа фундамента наиболее успешное его применение прослеживается в регионах, которым присущи теплые зимы с плюсовыми температурами и малый уровень осадков. Использование в других регионах возможно только для постройки одноэтажных каркасных домов. Применение такого фундамента идеально для постройки деревянных хозяйственных построек.

Незаглубленный столбчатый фундамент

В морозные зимы, при низкой температуре начинается пучение грунта. Под домом образуется более теплая территория, фундамент проседает, стены начинают идти трещинами, что приводит к невозможности дальнейшей эксплуатации дома. О таком риске нужно подумать заранее и лучшим вариантом будет выбор столбчатого незаглубленного фундамента в качестве основы для Вашего дома. Такой тип фундамента позволяет приподнять строение над грунтом и избежать смены напряжений в конструкции под влиянием температуры окружающей среды.

Использование этого типа фундамента подходит для постройки одноэтажных домов из бревна или бруса, а также каркасных строений небольшой высоты «до 2-3х этажей».

Фундамент, установленный ниже глубины промерзания грунта

Такой тип фундамента применяют для постройки любых деревянных домов и строений. Это связано с его максимальной прочностью и несущей способностью, а также отсутствием подвержения влиянию пучения грунта.

Описание и особенности столбчатого фундамента

Выбирать нестандартную основу строения резонно, когда верхние слои почвы «плавающие». Под ними есть устойчивая опоры в виде каолина, скальных обломков или крупнозернистой каменной крошки. Копать до них, к примеру, метр. Стандартный фундамент принято уводить вглубь примерно на полметра.

В общем, делая классическую основу дома в неблагополучных почвах, придется потратить в разы больше строительной смеси, а значит, и денег. Дешевле точечно воткнуть трубы,  уперев в устойчивые слои грунта. Давление дома передастся туда же. Значит, дом простоит дольше.

Трубы под столбчатый фундамент бывают из сплавов железа, асбеста, бетона, пластика. Последний не способен выдержать крупные и тяжеловесные здания. Зато, малогабаритные, легкие постройками хозяйственного типа столбчатый фундамент из пластиковых труб несет с достоинством, выгодно отличаясь стойкостью к гниению и коррозии. Врытый в землю полимер нет нужды гидроизолировать.

К зданиям с повышенной степенью нагрузки не применимы и асбестовые трубы. У них минеральный состав. Асбест – тонковолокнистый, негорючий камень. В былые времена из него делали костюмы пожарных. Из строительных материалов асбест присутствует в шифере.

Не поддаваясь огню, волокна минерала могут вбирать воду. Даже с гидроизоляций столбчатый фундамент из асбестовых труб служит около 60-ти лет, что не является пределом мечтаний. Зато, под асбестовые сваи не нужны опалубка, траншея и гравийная подушка. Прочность минеральных труб на высоте.

Фундамент дома столбчатый из металлических труб прочен, не растрескивается. Последний «грешок» свойственен для опор из асбеста и бетона. Под последний, кстати, берется труба-опалубка для столбчатого фундамента. Не секрет, что бетон – строительная смесь. Дабы придать ей форму столба, раствор заливают в формовочную трубу, заранее вкопанную в грунт.

Минусом металлических опор, как говорилось, является склонность к коррозии. Она постепенно разрушает фундамент. Аналогична ситуация с деревянными столбами. Они тоже держат солидную нагрузку, но гниют.

Естественно, проводятся гидроизоляционные работы. Однако, влагозащитные материалы тоже не вечны. Не разбирать же дом и выкапывать фундамент для повторной обработки.

Максимальнонадежными и долговечными считаются каменные столбы. Впрочем, нужно понимать характеристики разных горных пород. Известняк со своей твердостью по шкале Мооса в 3-4 бала и склонностью впитывать воду вряд ли станет зданию крепкой опорой.

Для столбчатого фундамента выбирают вулканические и интрузивные породы типа гранита, доломита, базальта. Они держат дома около 100-та лет. Только вот материальные затраты на каменные столбы больше, чем на обычный, даже заглубленный фундамент.

Закладываются трубы фундамента под точки максимальной нагрузки, то есть углы дома, несущие стены и их пересечения, стыки. Есть требования к минимальному сечению опор. Ширина бетонных, к примеру, должна быть от 40-ка сантиметров, а каменных от 60-ти. Есть и требования к промежуткам меж столбами. Минимум 1,2, а максимум 2,5 метра.

В пучинистых грунтах столбы фундамента принято закладывать ниже глубины промерзания. Основания труб расширяют до площадок-анкеров. С ней фундамент не вытащить из грунта при морозном пучении. Дополнительно столбы армируют, или сужают к верхушкам.

Как сделать столбчатое основание из ПВХ труб

1. Подготовка площадки.

Специфика в том, что под фундамент ее не придется выравнивать; достаточно только очистить от крупных предметов, растительности (кустарник, деревья) и снять дерн.

2. Разметка участка.

Здесь требуется предельная точность. Фундамент из труб ПВХ своими руками монтируется с расчетом, что все столбы должны располагаться строго по углам, в местах примыкания стен (внешних и внутренних), а также по периметру и по линиям перегородок. Максимальный интервал – 2,5 м.

При сооружении некоторых типов строений, к примеру, легких каркасных домов, опоры ставятся под отдельные тяжелые «элементы» (печь, массивный котел и так далее).

3. Бурение скважин.

С учетом того, что диаметр изделий ПВХ небольшой (как правило, используются канализационные трубы), при сооружении столбчатого типа фундамента вполне можно обойтись ручным инструментом. Так как вертикальность шурфа выдержать довольно сложно, он делается немного шире, чтобы впоследствии была возможность выровнять опоры.

4. Подготовка скважин.

Заключается в укладке на дно песчано-гравийной «подушки» и материала гидроизоляции (для исключения впитывания жидкости из грунта).

5. Установка труб ПВХ.

После их выравнивание (все «верхушки» должны лежать в одной горизонтальной плоскости) производится внешняя обсыпка (порционно) стройматериалами твердых фракций (гравий, мелкая щебенка), уплотнение каждого слоя и «проливка» раствором цемента. Далее лунка забрасывается грунтом.

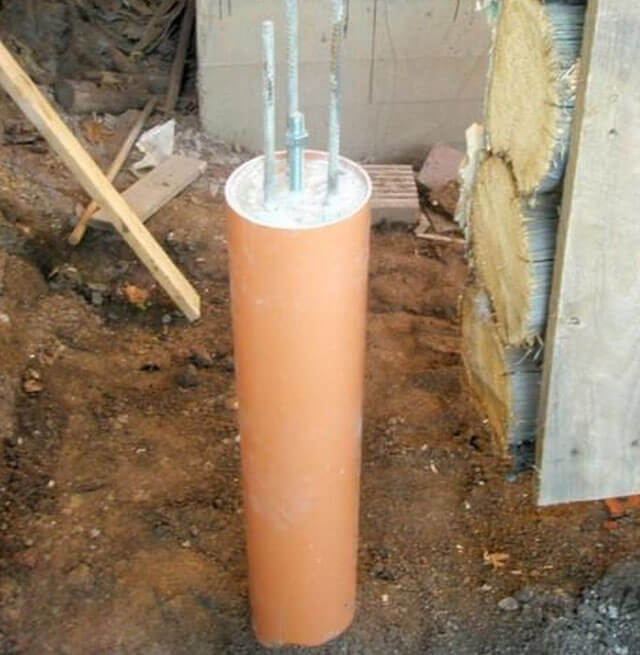

6. Усиление опор.

Для надежного фундамента пластиковые трубы подлежат «армированию». Можно или сделать узкий вертикальный металлокаркас, или ограничиться установкой внутри изделий ПВХ нескольких арматурных штырей (после заливки части бетонной массы).

Особенность в том, что все прутки должны возвышаться над верхними срезами опор. Эти части понадобятся для «связывания» столбов с ростверком или перекрытием.

7. Наполнение труб ПВХ раствором.

Учитывая специфику работ (небольшой диаметр опор), при его приготовлении не стоит использовать заполнитель с крупными гранулами – возникнут проблемы с трамбовкой смеси.

Сколько стоят материалы

Чтобы понять, в какую примерно сумму можно уложиться при обустройстве фундамента столбчатого из труб ПВХ, достаточно ознакомиться с ориентировочными ценами на самое необходимое:

Полезные советы

• При необходимости обустроить небольшое подвальное помещение или усилить конструкцию сооружается ростверк – горизонтальная лента из бетона, соединяющая опоры в единое целое.
• Имеется несколько разновидностей такого нулевого цикла – фундамент столбчатый глубокий, мелко- и незаглубленный. Конкретный вариант выбирается исходя из местных условий.
• МАКСИМАЛЬНО рекомендуемое возвышение опор ПВХ над землей – 0,5 м.
• Если перекрытие делается на балочном (или ином) каркасе, то целесообразно замуровать в трубы столбчатого фундамента штыри с резьбой. На них будут «сажаться» и фиксироваться брусья.
• Необходимо ориентироваться на критические минусовые температуры в этой местности. Исходя из этого, и выбираются образцы из ПВХ (по виду пластика).

Советы по заложению фундамента из асбестовых труб

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

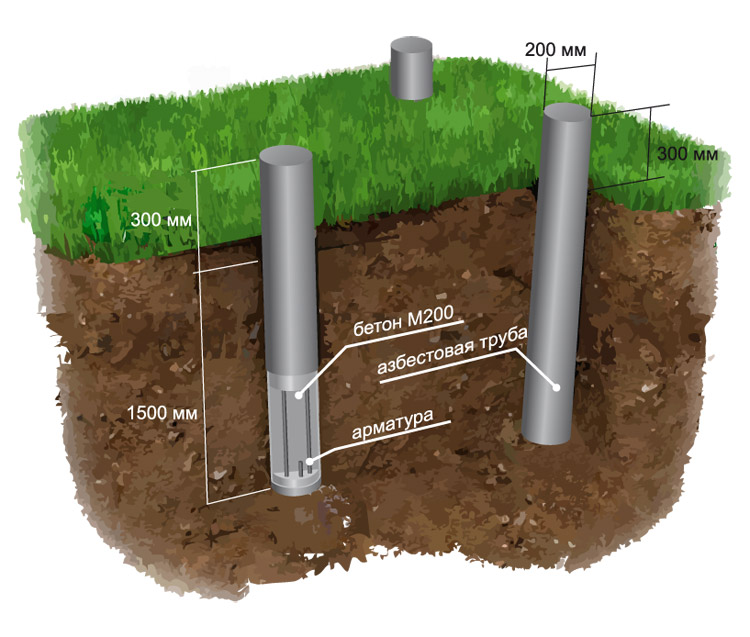

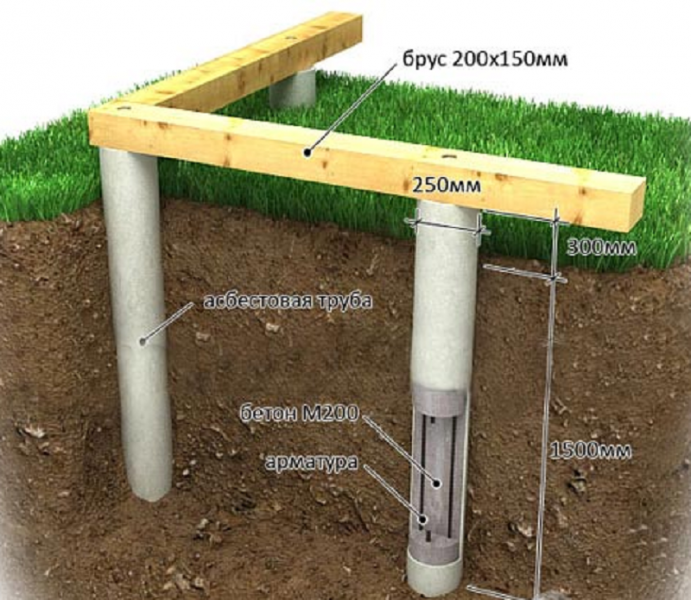

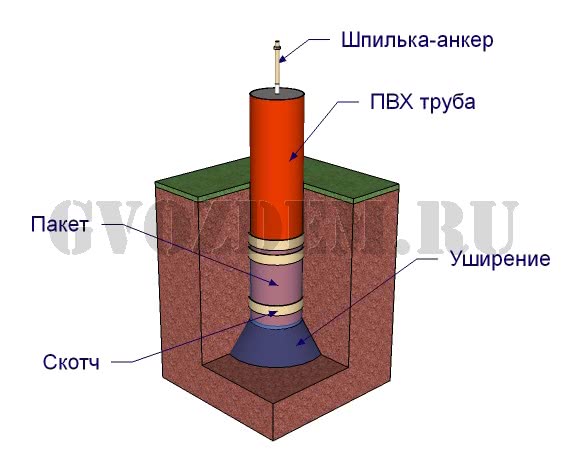

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

• по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
• рытье котлована для такого фундамента не обязательно;
• свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
• высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
• на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

• такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
• длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
• в домах на таких фундаментах практически невозможно устроить подвал;
• основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Как сделать фундамент

Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:

Расчет столбчатого фундамента из труб

Порядок выполнения работ

Ростверковые фундаменты

При необходимости усиления свайных фундаментов, применяется элемент конструкции, называемый ростверком. Этим термином обозначается бетонная плита или балка, которая укладывается поверх вертикальных опор фундамента.

Виды ростверков

Виды ростверков

1. Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
2. Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
3. Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.

Виды ростверков по применяемым материалам:

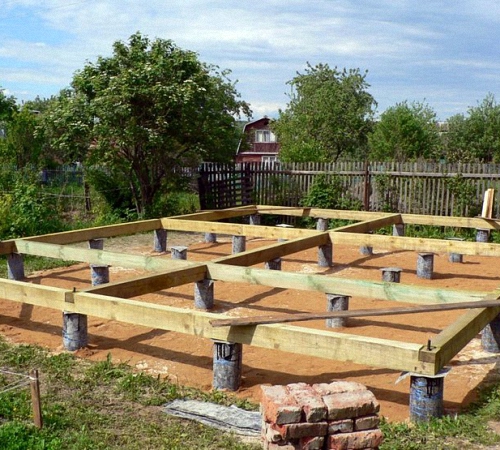

1. Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
2. Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
3. Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.

Виды ростверков по материалам

Желая изготовить фундамент под дачный домик своими руками, обратите внимание на описанные здесь методики. Вы получите фундамент достаточной прочности с малыми затратами. Успехов вам!

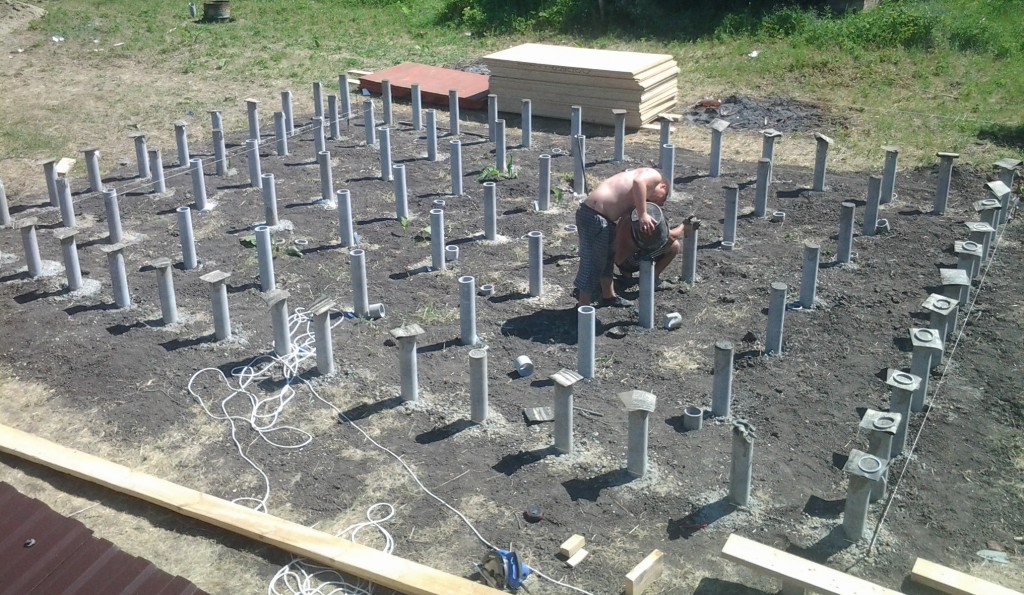

Столбчатый фундамент из труб ПВХ своими руками

При наличии болотистого грунта возведение ленточного или плиточного основания невозможно. Решить проблему поможет пошаговая инструкция по возведению столбчатого фундамента из пластиковых труб своими руками. Этот тип основания оптимален при строительстве сооружения на проблемной почве.

Преимущества конструкции

Сваи из пластиковых труб имеют несколько неоспоримых плюсов:

• Доступная стоимость;
• Защита бетона от разрушительного воздействия подземных вод;
• Высокие показатели жесткости, прочности и устойчивости к внешним факторам;
• Небольшая масса.

К минусам можно отнести тот факт, что пластиковые трубы могут лопнуть от расширения во время морозов.

Основание из труб ПВХ не предусматривает обустройство цокольного помещения или подвала, поэтому его применение для постройки жилого дома не всегда оправдано.

Необходимые инструменты

Чтобы во время строительных работ не терять время, стоит заранее приобрести требуемые инструменты:

• Лопата;
• Мастерок;
• Ручной миксер или бетономешалка;
• Бур;
• Строительный уровень и рулетка;
• Черный маркер;
• Емкости для раствора (большие ведра);
• Шнур;
• Кувалда;
• Болгарка.

• Арматура (длиннее труб ПВХ на 0,5м) из расчета 3 штуки на один столб и проволока для обвязывания;
• Щебень мелкой фракции;
• Деревянные колышки;
• Цемент марки м300 или м400;

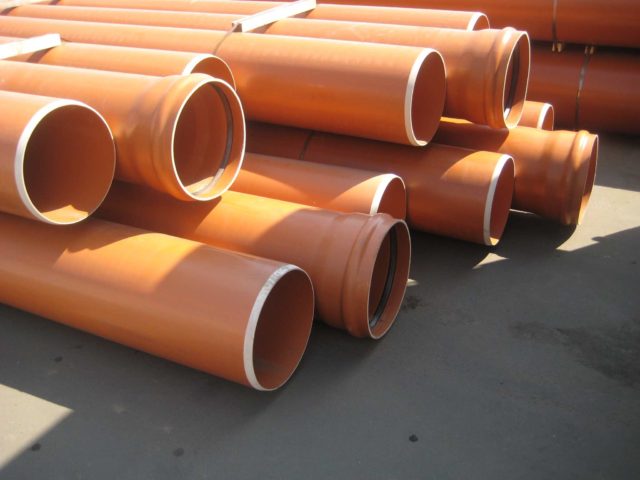

• Необходимое количество внешних канализационных труб диаметром 110-180 мм.

После приобретения необходимых материалов и инвентаря, можно приступать к началу монтажной работе, которая состоит из нескольких этапов.

Подготовительный процесс

Начинать строительство необходимо с определения глубины заложения фундамента. Этот фактор зависит от типа почвы, уровня пролегания подземных вод и промерзания. В зависимости от этого столбчатое основание бывает:

1. Незаглубленное (до 50 см);
2. Мелко заглубленное;
3. Глубоко заглубленное (более 150 см).

В процессе подготовки необходимо расчистить территорию от мусора, разровнять строительную площадку и рассчитать количество столбиков с учетом того, что сваи должны располагаться на расстоянии 2 м друг от друга (чем больше масса будущего строения, тем меньше данное расстояние).

На этом этапе необходимо предусмотреть наличие электроэнергии на площадке, нарезать арматуру и трубы на требуемую длину.

Нанесение разметки

Разметка наносится в определенной последовательности:

1. Установить колышки по периметру будущего основания, сделав отступ 100 см;
2. Используя уровень строго горизонтально натянуть между ними шнур;Разметка на участке

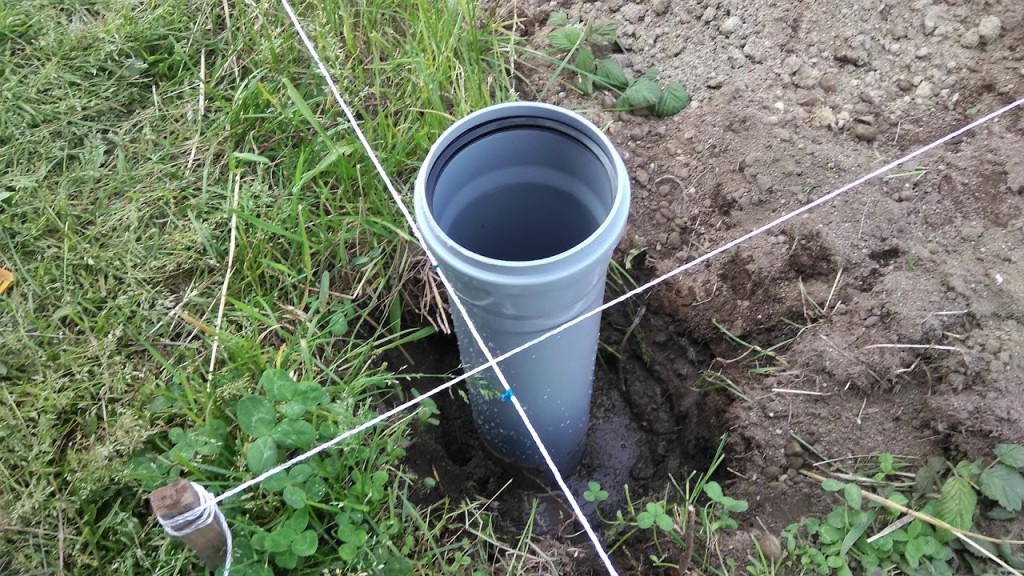

3. В местах пересечения шнура необходимо вбить кол – это будет центром будущих столбов;
4. На данном этапе шнур больше не потребуется, его можно снимать.

Шнур еще понадобиться в процессе монтажа перед устройством ростверка.

Технология изготовления столбчатого фундамента

Дальнейшие работы будут делиться на два этапа, каждый из которых требует ответственного и пошагового выполнения.

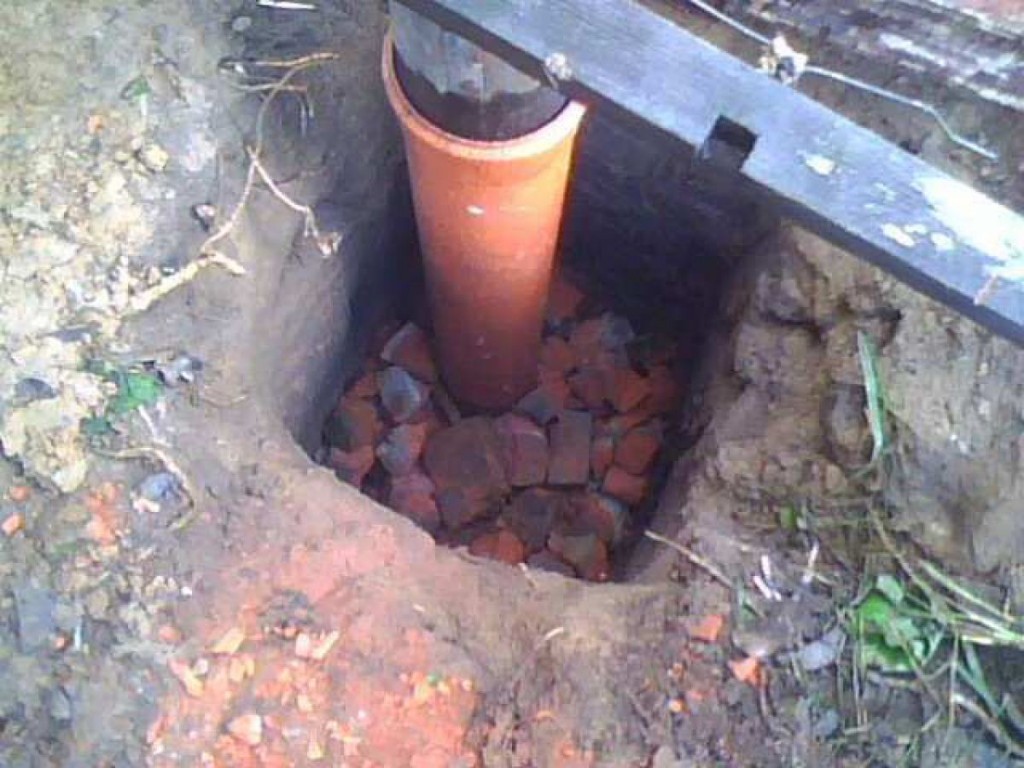

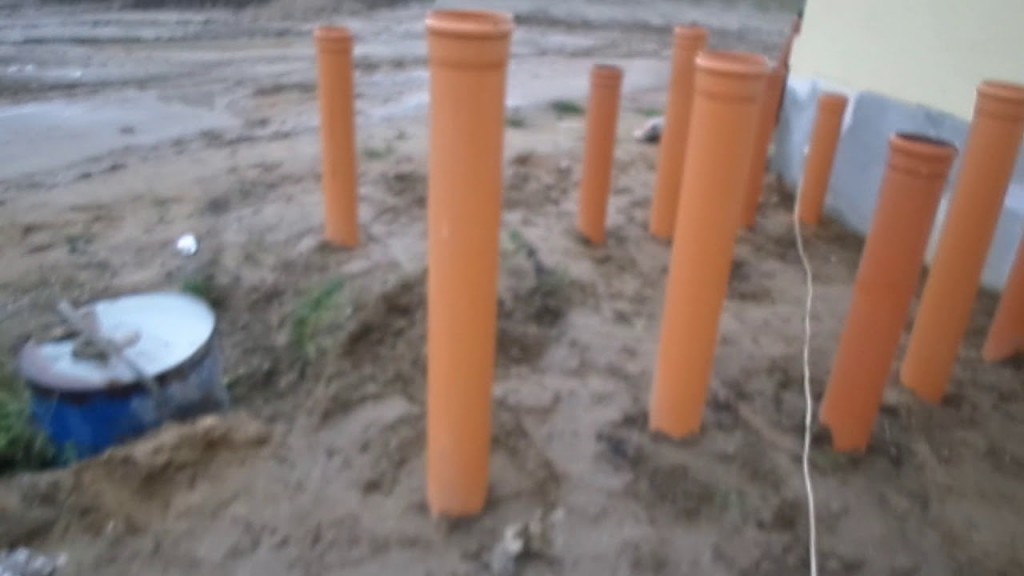

Бурение скважин и установка свай

Вертикальность каждой трубы необходимо проверять уровнем и после этого закреплять.

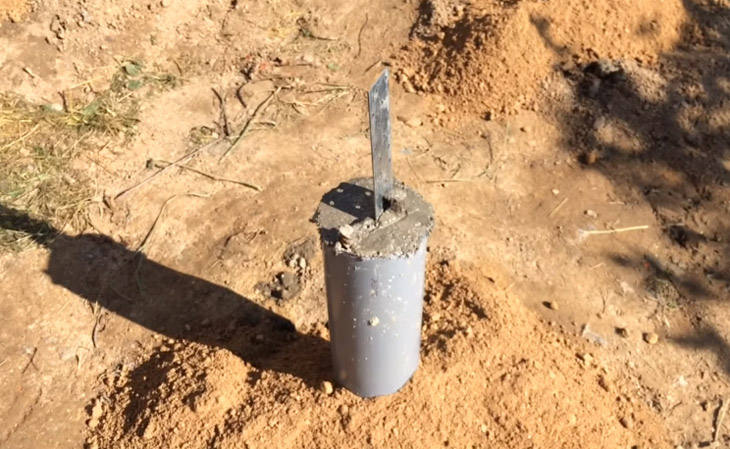

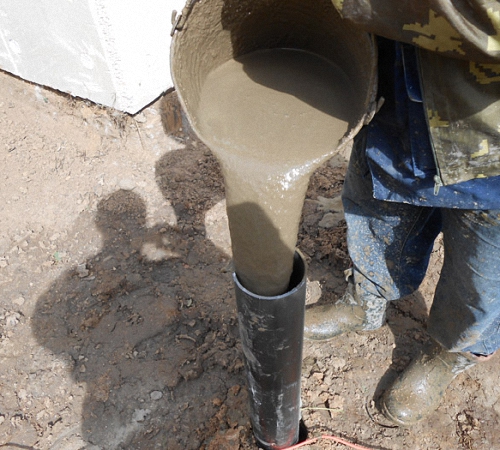

Бетонирование труб

1. Готовый раствор бетона для удобства налить в емкость и залив 20 литров в полость трубы, необходимо приподнять ее на 20 см. Бетон, растекаясь по расширению, образует пятку.

   Оставшееся пространство вокруг опоры засыпать почвой и тщательно утрамбовать;

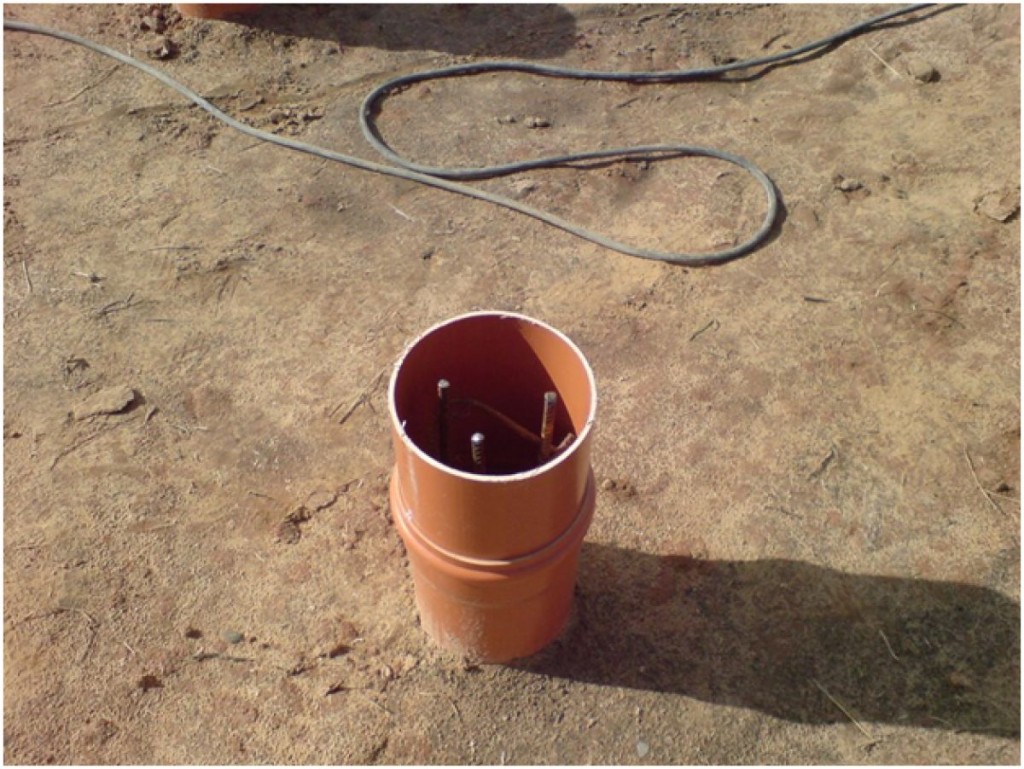

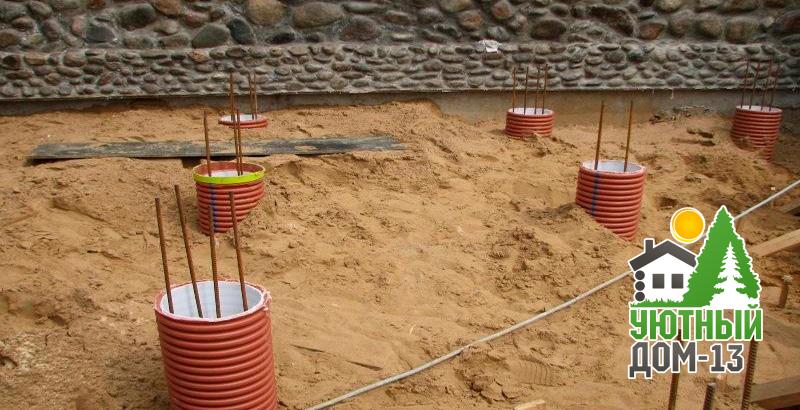

2. В трубу вставить заранее сваренный каркас из трех арматур таким образом, чтобы их край был выше пластиковой трубы на 25 см, если планируется устройство железобетонного раостверка.

   Если связка будет осуществляться деревом, то арматура должна быть установлена ниже края пластиковых труб на 5-7см.

3. Заливка бетона должна осуществляться порционно, с тщательной утрамбовкой каждого слоя с помощью вибратора или металлического прута.

   В последнем случае необходимо действовать с максимальной осторожностью, чтобы не нарушить целостность столбов из пластика;

4. Бетонный раствор заливать до тех пор, пока он не достигнет уровня трубы;

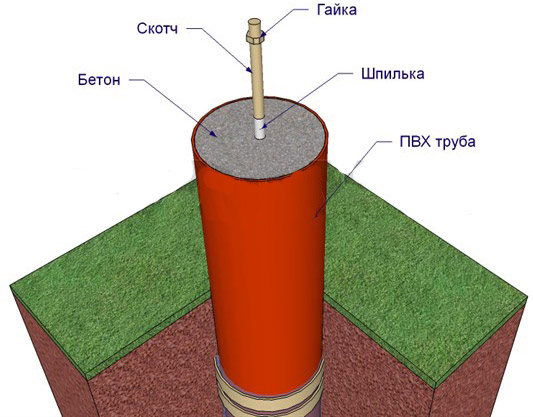

5. Заполнить полностью трубы раствором, утрамбовать, установить в сваю шпильку диаметром 10-12 мм (для деревянного ростверка) и оставить до полного застывания.

Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона.

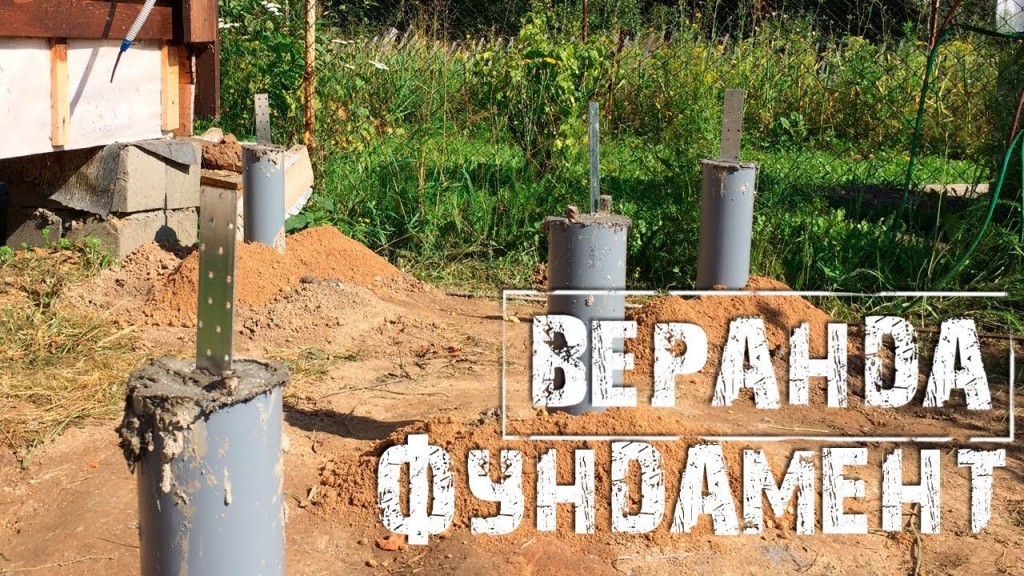

: Фундамент для подсобного помещения

Возможные ошибки и способы их исправления

Если в ходе строительных работ была нарушена технология, могут быть негативные последствия:

• Некорректные данные о массе дома и недостаточное количество столбов может привести к нарушению целостности стен. В таком случае каждую сваю придется укреплять;
• При проваливании столбов, под ними делается подкоп и сооружается ленточное основание, либо все столбы скрепляются друг с другом арматурой после поднятия на требуемый уровень;

Самостоятельное изготовление фундамента из труб ПВХ дает возможность сделать работу самому без привлечения строительной бригады, что значительно сэкономит финансовые средства.

Области применения

Пластиковые трубы превосходят металлические аналоги по многим показателям, которые важны для любой области применения.

Основные сферы использования:

1. Транспортировка агрессивных химически жидкостей. Пластик не вступает в реакцию со многими химическими веществами.
2. При монолитном строительстве применяются для опалубки трубы ПВХ в целях защиты стяжек листов от проникновения бетона во время заливки фундамента.
3. Использование в каналах транспортировки сжатого воздуха до 30 а src=»_glossy,ret_img,w_520/-content/uploads/2019/05/» class=»aligncenter» width=»520″ height=»350″[/img]
4. В процессе укладки проводки пластиковые изделия используют для защиты коммуникаций от возможных механических деформаций.
5. В системах мелиорации, полива и устройства дренажа.
6. Древки для рекламных щитов делаются из гладкой трубы с учетом эскизов заказчика.
7. Отопительные системы и прокладка водопровода.
8. Пластмассовые трубы часто используют при изготовлении мебели.
9. Гофрированные электротехнические трубы используются для защиты кабельно-проводникой продукции при прокладке любыми способами.

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

• Глубина залегания фундамента и его армирования.
• Местоположение будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

• Приблизительный вес строения, включая вес его предполагаемого интерьера и обстановки.
• Общий вес собственно фундамента.
• Сезонная нагрузка (ветер и снежный покров).
• Разновидность грунта и его свойства.
• Уровень промерзания почвы и средняя температура в зимний сезон.
• Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

• Минимальное количество столбов.
• Площадь сечения столбов и их размеры.
• Величина несущей способности столбов.

Схема обустройства гидроизоляции из рулонных материалов для опорных столбов

Поэтапная инструкция

1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком – железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

• ширина углублений равна 40 см;
• в ямы слоями засыпается гравий и песок;
• устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

• Незаглубленные — глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
• Малозаглубленные — к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
• Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

• бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
• красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
• комбинация бетона и бутового камня;
• монолитный железобетон;
• блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
• древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод «на глаз», лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Img by Ashley Basil — flickr

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

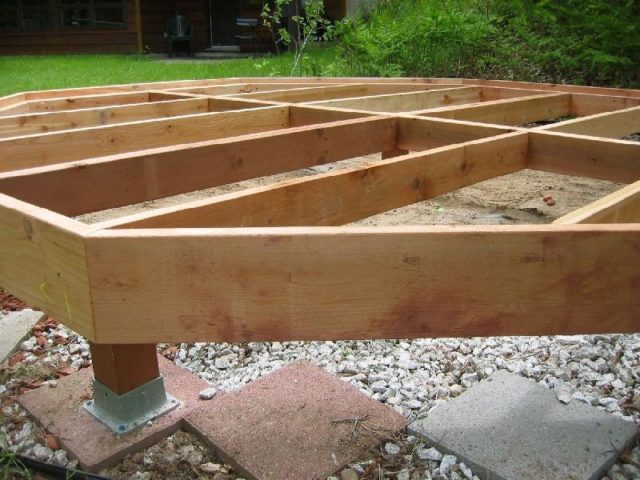

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Назначение и устройство столбовой конструкции

Столбчатое основание предназначается для зданий с небольшим весом, к которым относятся:

• одно- и двухэтажные здания из дерева или другого материала (кроме кирпича);
• различные хозяйственные конструкции;
• террасы;
• бани;
• беседки;
• другие конструкции подобного типа.

На таком фундаменте не получится соорудить большой дом из кирпича. Он состоит из опорных деталей в виде столбов, которые заглубляются в почву.

Опоры столбчатого фундамента чаще всего возводят из кирпича. Они обязательно должны выступать наружу

Детали должны выступать наружу. Верхние части опор должны находиться на одном уровне. Сверху на опорах понадобится оборудовать ростверк.

Ростверк столбчатого фундамента связывает столбы между собой и придает фундаменту прочности

Деталь скрепляет опоры и равномерно распределяет нагрузку. Столбы размещаются под всеми углами здания, а также под пересечением стенок и в местах, где нагрузка будет максимальной.

В качестве материала для опорных деталей можно использовать:

• блоки из бетона;
• бутовый камень;
• бетон;
• дерево;
• железные или асбестовые трубы;
• кирпич.

Столбы из дерева сегодня используют довольно редко, так как они имеют маленький срок службы. Однако под деревянными зданиями с небольшим весом вполне можно обустроить столбчатое основание из деревянных опор.

Деревянные опоры фундамента устанавливаются наслой песка и заливаются бетоном

Диаметр столбов составляет от 0,15 до 0,2 м. Перед заглублением детали понадобится обработать антисептическими средствами, которые способны предотвратить гниение и горение. В качестве материала для гидроизоляции используются битумные мастики.

Армированные опоры из бетона — это самый распространённый и надёжный вариант столбчатого основания. Детали могут быть цельными или выложенными из блоков бетона. Рекомендуемая ширина деталей составляет 0,4 м. Основание из блоков обладает теми же качествами, что и кирпичное сооружение. Надёжность и срок службы постройки зависят от качества и вида применяемого материала.

Кирпич-железняк, обжигаемый в печке, можно применить для мелкозаглубленной или незаглубленной конструкции. Оптимальная ширина опоры — 0,38 м или более. Данный вид основания подойдёт для возведения частного дома из одного или двух этажей. Строительство можно вести на плотном грунте.

Трубы из асбестоцемента или металла можно применить в процессе обустройства опор в качестве несъёмного каркаса, так как внутрь элементов устанавливаются арматурные прутья и заливается бетонный раствор. Столбчатое основание, сооруженное из бутового камня, не рекомендуется монтировать на холмах, так как оно будет иметь низкую устойчивость на подвижной почве. Конструкция из бутобетона является надёжной. Есть 2 варианта изготовления:

1. Бетон, перемешиваемый с бутом. В данном случае выполняется порядовая укладка.
2. Бетонный раствор, заливаемый в колодец. Конструкцию понадобится сложить из бута.

Бутобетонная опора фундамента состоит из бутового камня, который заливается бетонным раствором

Глубину столбчатого строения надо рассчитывать исходя из структуры почвы, уровня залегания подземных вод и от того, насколько сильно промерзает земля. Мелкозаглубленной является конструкция, погружённая в грунт на 0,4 м. Заглубленное основание погружается на 0,6–0,8 м ниже уровня промерзания.

Довольно часто столбчатую конструкцию сооружают в местности, где грунт промерзает на 1,7–2 м вглубь, так как изготовление ленточного основания в этом случае нецелесообразно. Нижнюю часть опоры нужно заглубить на 20–27 см ниже уровня промерзания грунта. Это сделает основание более устойчивым и позволит избежать деформаций.

Расстояние между опорами может составить от 1 до 2,5 м. Если выполняется монтаж деталей с шагом более 3 м, то понадобится усиленный ростверк. Конструкцию в таком случае нужно изготавливать из железобетона, что может повлечь за собой дополнительные финансовые затраты. Установка дополнительных опор обойдётся дешевле.

Ростверк можно изготовить из прочных брусков. Если конструкция выполнена из дерева, то он может использоваться в качестве закладного венца. Всё более популярным становится цельный ростверк из бетона, который заливается в каркас из дерева. Ростверк может быть низким или высоким (выше уровня земли на 40–80 см). Выбор зависит от типа почвы.

Важной особенностью конструкции является то, что в здании нельзя создать подвал. В некоторых случаях для обгораживания пространства между столбами формируется забирка, которая выкладывается из кирпичей, но не соединяется с опорами основания, чтобы при подвижках не нарушать целостность конструкции.

Забирку столбчатого фундамента не нужно соединять со столбами основания, иначе она нарушит целостность конструкции

В забирке должна быть обустроена вентиляция, чтобы была возможность проветривать пространство под полом. Однако забирку делать необязательно.

Если местность часто затапливается, то столбчатое основание следует возводить на большой высоте над уровнем земли. Оптимальное значение — 1–2 м. В этом случае здание будет «парить» в воздухе на опорах.

Что такое столбчатый фундамент?

Столбчатые фундаменты просто идеально подходят для легких строений (гаражей, садовых домиков, сараев, бань). Однако при правильном расчете на них можно ставить и каркасные либо пенобетонные коттеджи. А вот для дома из кирпича с толстыми стенами лучше поискать иной вариант.

Но многое в этом вопросе зависит от общего веса постройки. Ведь шифер или керамическая черепица для крыши значительно тяжелей рубероида либо легкого металлопрофиля. В проекте столбчатого фундамента и всего дома учитывать надо все применяемые при строительстве материалы – от пола и стен до кровли. А готовить расчеты доверять стоит только квалифицированному специалисту.

Конструктивно такое основание представляет собой свайное поле из столбов, выполненных из различных материалов и связанных поверху ростверком. Если грунт на участке неустойчивый, то возводить для дома основание в виде заглубленного монолита из железобетона не слишком рационально. Столбчатые сваи здесь сильно выигрывают в плане дешевизны работ. При грамотном проектировании им не страшны высокие грунтовые воды и пучения грунтов.

Процесс изготовления

Перед тем как начать делать фундамент надо выбрать ровный и без резких перепадов участок под строительство Территория под установку фундамента очищается от мусора и посторонних предметов

Разметили где будут установлена пластиковая труба в землю

Делается разметка где будут установлены столбы Рассчитывается количество столбов и их расположение с учётом размеров постройки и особенности грунта

Можно бурить скважины под трубы ПВХ мотобуром

Бурим скважины под сваи из труб с помощью ручного бура или бензо бура Делаем песчаную подушку и погружаем трубы в почву на глубину ниже точки промерзания

Пластиковая труба установлена

Труба должна выходить из почвы на высоту не менее 30 сантиметров Внутрь трубы устанавливают специально приготовленный армирующий каркас из металлических прутьев

Свариваем или вяжем армирующий каркас

Арматура должна торчать из трубы на 30 сантиметров для лучшего соединения с обвязкой Приготавливаем бетонную смесь и заливаем её в трубу с арматурой После заливки бетона нужно его утрамбовать для вывода воздушных пузырьков с помощью вибратора или с помощью арматуры или палки Через 5 -8 суток бетон схватится и можно будет устанавливать обвязку В местах где будут находится камины, печки, несущие стены и на углах зданий нужно создать дополнительное усиление

Виды столбчатого фундамента

Существуют различные классификации видов фундамента сделанных из столбчатых опор. Фундаменты выделяются по форме столбов: столбчатый круглой формы, основание с квадратными опорами, а также столбы с прямоугольным сечением. По способу возведения фундамента выделяют монолитные столбы – с выкапыванием траншеи, установкой надежной опалубки, заливкой бетонной смеси и фундамент по сборной технологии из кирпича или блоков.

Узнаем подробнее про нюансы того, как устанавливается столбчатый фундамент своими руками, видео фрагмент представлен ниже.

Столбчатый фундамент классифицируют глубиной нахождения столбов под землей. Глубоко заглубленный тип устанавливается на глинистых или пучинистых участках почв, с нахождением столба ниже того уровня, по которому почва промерзает в зимний период около 1,5 метра.

Монтаж столбчатого фундамента для каркасного дома с небольшим заглублением целесообразен на глубине не более 0,5 метра – устанавливается на песчаной подушке. Также его можно монтировать на гравийной подушке, когда имеются почвы песчаного и пучинистого типа. Другой вид столбчатого фундамента, когда опоры не заглубляют. Такой фундамент идеален для дачных домиков  с небольшим весом, и чаще всего применяется на песчаных почвах.

Опалубка для столбчатого фундамента

Какой фундамент для дома сделать лучше, решает для себя сам хозяин будущего строения. Так же это зависит и от типа грунта. Иногда столбчатый фундамент установить лучше, чем, например ленточный и наоборот.

В этой статье мы будем рассматривать, строительство столбчатого фундамента, вернее рассмотрим, как создается опалубка для столбчатого фундамента своими руками. Опалубку можно сделать съемную и несъемную. К съемным опалубкам относится традиционная, то есть, сделанная из обрезных и не обрезных досок.

Несъемные конструкции, это железные трубы, асбестовые ну и в принципе рубероидные. Рубероидные трубы устанавливают в том случае, если нет под рукой асбестового материала.

Как делается опалубка для столбчатого фундамента из рубероида.

Вообще, из рубероида строить опалубку не сложно. Возьмите рубероид скрутите его в трубу такого диаметра, какого сделано само отверстие под столб. Но лучше сделать немного меньше, чтобы опалубка вошла внутрь ямы, не касаясь стенок.

Скрученный рубероид нужно зафиксировать, чтобы он не раскручивался, можно воспользоваться проволокой удобно и быстро. Какой высоты должна быть опалубка из рубероида? Такой, какой планируется сам столб. Не нужно забывать, что опалубка должна возвышаться над самой ямой на необходимое расстояние.

Нужно еще учесть то, что каждая отдельная опалубка, должна находиться в одной плоскости. То есть будущие столбы должны быть на одном уровне, азначит, если имеется уклон, то в одном месте опалубка может быть выше, чем в том месте, где имеет возвышение местности.

То есть когда делается опалубка для столбчатого фундамента из рубероида или другого материала, она должна проверяться как по горизонтали, так и по вертикали. Когда рубероид установлен, нужно в каждый элемент, установить арматуру, арматура должна возвышаться над всей опалубкой.

Обратите внимание

Арматурных прутьев можно установить три или четыре, смотря какой диаметр опалубки. Ну, далее остается только заливать бетоном каждый отдельный элемент.

Съемная опалубка для столбчатого фундамента сделанная своими руками, к примеру из досок, делается практически так же. То есть, рубероид или асбестовая труба, погружается в отверстие, армируется и заливается бетоном.

А затем над самой ямой устанавливают опалубку квадратного сечения, в опалубку помещают армированную сетку и заливают бетоном. Так формируется лицевая часть столбчатого фундамента. Это делается по желанию строителя.

Как видите, нет ни чего сложного, и опалубка под столбчатый фундамент может быть установлена любым человеком, который имеет желание и умение строить, создавать.

Как исправить повреждения в случае их возникновения?

После сезона обильных дождей столбчатый фундамент веранды может перекоситься до такой степени, что входная дверь может не закрыться. Исправить фундамент в этом случае можно, используя конструкцию с применением башмаков.

Иногда проводится армирование, но оно не используется при строительстве конструкций из дерева. Чаще всего заливается бетон на высоту уровня здания или устанавливается новая свая, восстанавливается ростверк.

Башмаки отливают в грунте или в опалубке. Устанавливать новую основу под веранду нужно поочередно с башмаками: с наружной и внутренней стороны веранды.

Опалубку делают из различных подручных средств и заливают бетоном. Впоследствии ее можно не снимать, а применять как армирование для ножки. Для заливки башмака в земле снимают дерн, выкапывают яму нужного размера и застилают ее пергаментом. Затем выкладывают арматуру и заполняют форму раствором бетона.

Для возведения нового фундамента нужно разобрать часть пола, стены пристройки придерживая домкратом.

После того, как на столбах приделаны опоры, крепятся бетонные перемычки. Как только бетон начнет застывать, стены веранды опускают.

Старые фундаменты нужно убрать или удалить с них верхнюю часть, чтобы она не прикасалась к постройке.

Важно! Если причина поднятия основания террасы кроется в мелком заглублении столбов при строительстве, прекратить его можно, заглубив их еще больше. С одной стороны землю подкапывают и тогда столбы опустятся ниже отметки промерзания.

Столбы разбивают до арматурных прутьев, к которым приваривают еще железо. На поверхность сооружают опалубку и заливают бетоном. Через пару недель конструкцию можно снять, а обновленный фундамент закопать в землю.

Монтаж столбчатого фундамента своими руками

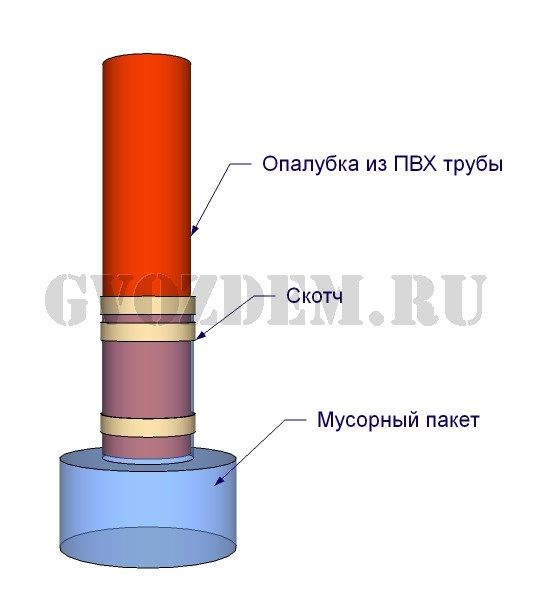

Построить столбчатый фундамент из канализационных труб может любой человек при условии соблюдения технологии строительства:

• Проектирование. На этом этапе рассчитывают количество опор, их расположение, определяют глубину погружения столбов, выполняют разметку участка.
• Подготовка к работе. Вначале нужно выполнить нарезку заготовок на части нужной длины, подготовить нижнюю часть каждой заготовки для бетонирования пятки. Также необходимо приготовить шпильки-анкеры, которые будут заливаться в верхней части опоры для связи фундамента с ростверком.
• Изготовления каркаса. Для повышения несущей способности столбов нужно изготовить арматурный каркас, для чего используются ребристые прутья арматуры. Для армирования расширения прутья загибают в форме буквы «L».
• Бурение скважины. С помощью ручного бура необходимо пробурить скважины в соответствии с диаметром канализационной трубы. Глубина скважины зависит от уровня промерзания грунта, необходимо опуститься ниже этой отметки на 20-25 см.
• Расширение внизу скважин. Используя специальные насадки на ручной бур, внизу каждого углубления делают расширение. Это повышает устойчивость столбов.
• Внутрь скважины вставляют заготовленные изделия и формируют расширение. Для этого в трубу заливают бетонный раствор и немного приподнимают будущую опору. Перед закреплением каждый пластиковый столб выравнивают по вертикали с помощью строительного уровня. После этого с внешней стороны засыпают песком, щебнем и землей.
• Выравнивание опор. Все сваи из канализационных труб должны иметь одинаковую высоту. Для этого отбивают горизонталь, используя лазерный уровень, натягивают строительный шнур и обрезают болгаркой каждую опору по уровню.

Армирование и бетонирование

• Армирование. Подготовленный каркас из арматурных прутьев вставляют в трубу. Загнутые прутья разворачивают в стороны, чтобы укрепить расширенное основание столба.
• Бетонирование. Подготовленный столб необходимо заполнить бетонным раствором. Бетон подают небольшими порциями, постоянно протыкая смесь тонким прутом для уплотнения. При этом следует проявлять осторожность во избежание повреждения пластикового изделия. В верхней части каждой опоры устанавливают шпильку-анкер для закрепления ростверка.

Очень важно возводить фундамент из канализационных труб своими руками в соответствии с технологией строительства. Ее нарушение может привести к негативным последствиям:

• Превышение допустимой нагрузки на пластиковые опоры приводит к их разрушению. Решить проблему помогает дополнительное укрепление столбов.
• При сильной нагрузке столбы могут провалиться в грунт. В этом случае трубные опоры поднимают на нужный уровень и скрепляют друг с другом арматурными прутьями.

С чего начать?

Разметка фундамента под сваи Сначала размечают будущий фундамент.

Предлагаем ознакомиться: Как прижать верхний угол пластикового окна

Потом срезают верхний слой земли с того места, где будет строительство. А затем проделывают нужное число скважин. Скважины проделывают на расстоянии м одна от другой.

Обязательно нужно определить число опор под той основой дома, где будет наибольшая нагрузка.В этом месте нужно будет вбить в грунт большее количество свай из трубы

Размер скважин для фундамента зависит от «калибра» труб, которые ожидается использовать. Высота свай над грунтом не превышает 0,5 м.

Формирование армирующего слоя

Установка армирующего слоя обязательна для фундамента, так как распределяет нагрузку вдоль столба, а при наличии пучинистых или неплотных почв исключает деформации или повреждения конструкции. Конструктивно он представляет собой четыре арматурных прутка с диаметром 8-12 мм, расположенных в поперечном сечении по углам квадрата, с выполнением перевязки толстой проволокой по длине столба с интервалом 1-1,2 м.

Длина стороны квадрата обвязки определяется с учётом диаметра трубы: арматура не должна касаться её стенок и находиться на расстоянии 20-30 мм. При заливке бетона армирующая конструкция должна полностью погрузиться в раствор и не контактировать с поверхностью ПВХ трубы.

Арматурный каркас на уровне подошвы должен иметь расширение в виде загнутых под прямым углом концов, а его длина быть равной высоте трубы. Его формируют на ровной поверхности, а затем аккуратно опускают в ПВХ трубу с выполнением центровки.
