Какая крыша дешевле и лучше — двухскатная или четырехскатная

Расчет угла наклона кровли

Известные параметры Заполните те данные, которые Вам известны. Для расчета угла наклона крыши и длины ската достаточно указания 2-х данных из 4-х. Единицы измерений: Метрическая система Английская система Длина проекции (W): Высота (H): Длина ската кровли (L): Угол наклона (α): ГрадусыРадианыРассчитать угол и длины кровли

Четырехскатная крыша

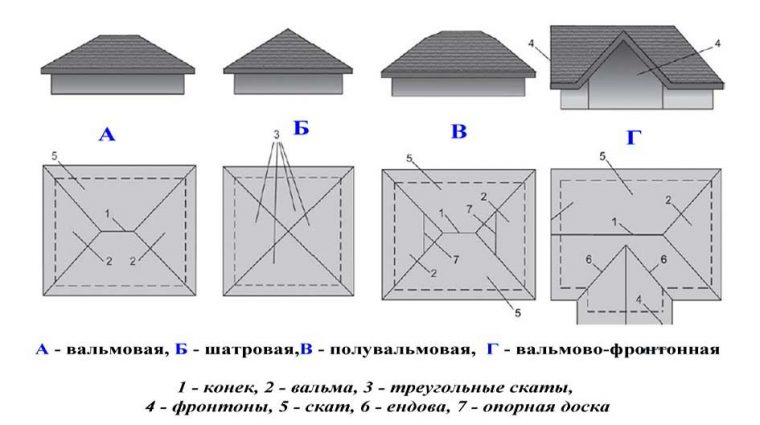

Четырехскатная вальмовая крыша состоит из двух трапециевидных и двух треугольных скатов (вальм).

Полувальмовая конструкция отличается размером боковых скатов. У них «срезается» верхняя часть, а вместо нее обустраиваются небольшие фронтоны.

Шатровая крыша представляет собой четыре одинаковых треугольных ската, которые сходятся в одной точке. Такие сооружения подходят для теплых климатических зон, из-за сложности в проектировании и монтаже они встречаются довольно редко.

Преимущества четырехскатной крыши

• Оригинальные проекты, эстетичный внешний вид.
• Высокая устойчивость к атмосферным воздействиям, снеговым и ветровым нагрузкам.
• Равномерный обогрев солнечными лучами, благодаря чему в подкровельном пространстве поддерживается комфортная температура.
• Функциональная и хорошо освещенная мансарда.

Недостатки четырехскатной крыши

• Сложности в разработке и реализации проекта — необходимо привлекать профессионалов.
• Увеличенный вес конструкции, из-за чего требуется дополнительное усиление стен.
• Необходимость качественного утепления (в холодных регионах).
• Повышенный расход кровельных материалов.

Здания с четырехскатными крышами смотрятся респектабельно и стильно. Они хороши сами по себе — без использования дополнительных архитектурных элементов.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Онлайн калькулятор — уклон крыши

Расчитать уклон крыши онлайнПерейти

Минимальный уклон для кровельных материалов (покрытий)

Конструкция шатровой крыши

В основе конструкции обязательно присутствует мауэрлат (мощный брус или бревно), сбитый в цельную раму по форме основания и уложенный поверх армопояса. Вся система стропил привязана к мауэрлату. Выглядит она как четыре наклонных бруса сечением 50 на 100 мм, скреплённых в центре крыши (размер бруса зависит от габаритов и веса будущей кровли). Если дом сложен из камня или кирпича, в качестве мауэрлата выступает верхняя обвязка стеновой панели, в деревянных постройках — верхний венец сруба. Мауэрлат обязательно гидроизолируют (например, рубероидом). Потом его закрепляют на внутренней верхней части подготовленных и выровненных стен.

Коньковый узел шатровой крыши соединяется в одной точке

Постройка четырёхскатной крыши требует использования большого количества деревянных элементов. Перед использованием их следует обработать противопожарным и антисептическим средством.

Для возведения строений с эркером шатровая крыша не подходит, так как форма коробки у неё квадратная. Поэтому обычно используется полувальмовый тип крыши.

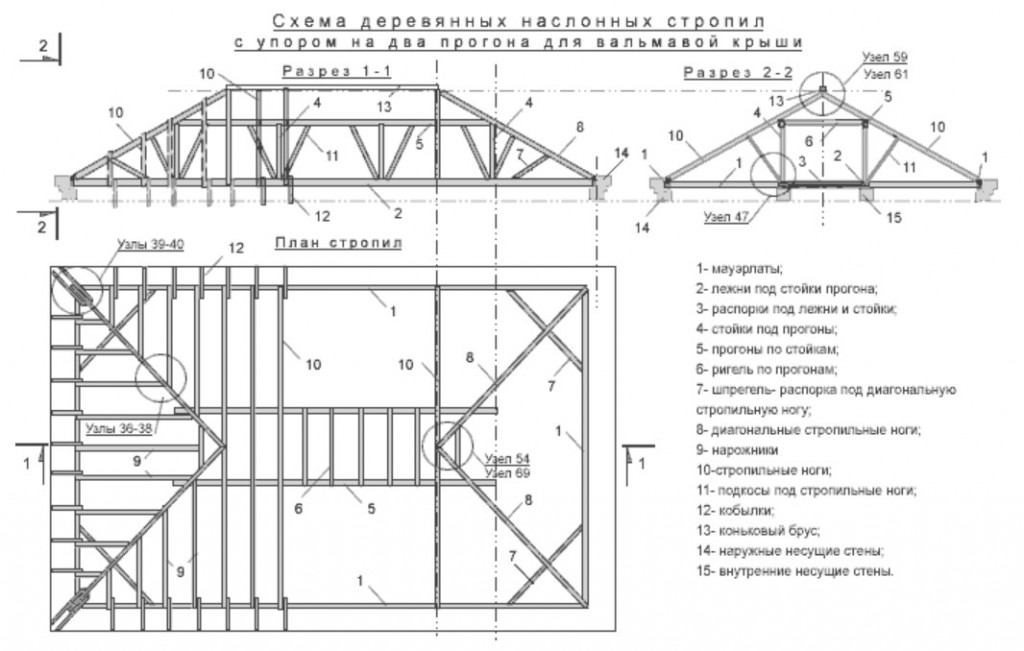

Виды стропильных систем для шатровой крыши

По своей структуре стропильная система будущей шатровой крыши бывает или наслонной, или висячей. Висячая стропильная система отличается тем, что её балки опираются прямо на стены. Она чаще всего применяется при большом размере пролётов, когда другой опоры нет, а подпорки не предусмотрены. При таком варианте образуется горизонтальная распирающая сила, и чтобы её уменьшить, используют затяжки. Наслонную систему не рекомендуется использовать при угле скатов свыше 40°

Процесс строительства и ремонта такой крыши сложен, поэтому обычно предпочтение отдаётся наслонной стропильной системе. Она более удобна с точки зрения монтажа и эксплуатации, а нагрузка на стены практически отсутствует. Для её установки подойдёт крыша, имеющая наклон не более 40 градусов. Для монтажа необходима несущая внутренняя стена или дополнительные опоры по центру крыши. Распоры на стены в этом случае не нужны, так как у крыши имеются опоры на пике и на стропильных ногах. Благодаря дополнительным опорам наслонная стропильная система более удобна для монтажа и эксплуатации

Допустимый размер пролёта — около 4,5 м. Если он больше и одной центральной опорой ограничиться нельзя, то устанавливаются подкосы. Подкосы — это опоры для стропильных ног

Элементы стропильной конструкции

В стропильную систему шатровой крыши входят следующие основные элементы:

• мауэрлат — опорный каркас для нижней части стропил;
• диагональные или накосные стропила, установленные по углам основного каркаса;
• нарожники — укорочённые стропила, прикрепляемые к накосным;
• стойки и подкосы — опоры для стропильных ног;
• лежни — укладываются на столбики из кирпича в качестве подпорок для подкосов и стоек;
• ригели для упора стропильных ног друг в друга возле пика;
• прогоны — параллельные мауэрлату балки (используются в зависимости от типа конструкции и имеющихся опор);
• шпренгели — дополнительные опоры для придания постройке жёсткости.

Стропила из металлических ферм обладают большой прочностью и выдерживают значительные нагрузки, что делает здание более долговечным. Металлические фермы можно эксплуатировать более 100 лет. Обычно их используют, если длина скатов превышает 10 метров. Собрать такую конструкцию проще, чем деревянный каркас, так как можно приобрести уже готовые для монтажа элементы. Минус металлических ферм только в том, что их сложнее утеплять. На них появляется конденсат, который оказывает разрушительное воздействие на кровельный пирог. Поэтому для жилых строений предпочтительнее также комбинировать металлические и деревянные стропила. Но при этом деревянные части должны быть хорошо обработаны антисептическими средствами. Металлические стропила чаще используются для промышленных зданий

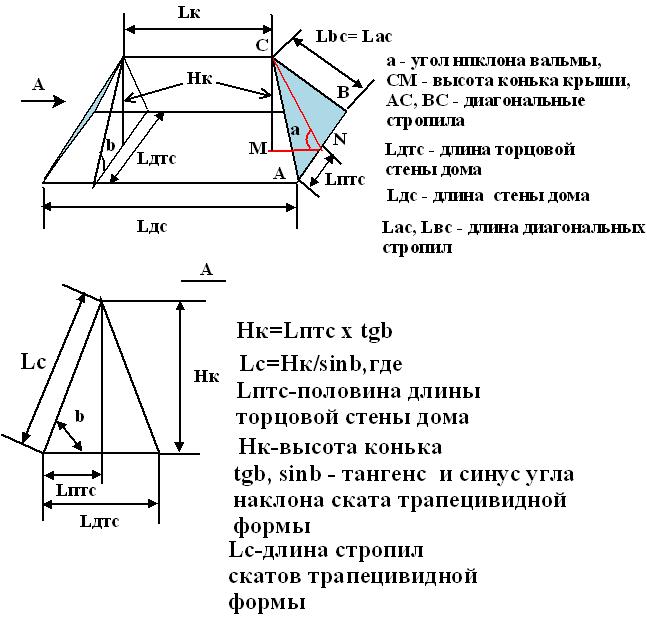

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

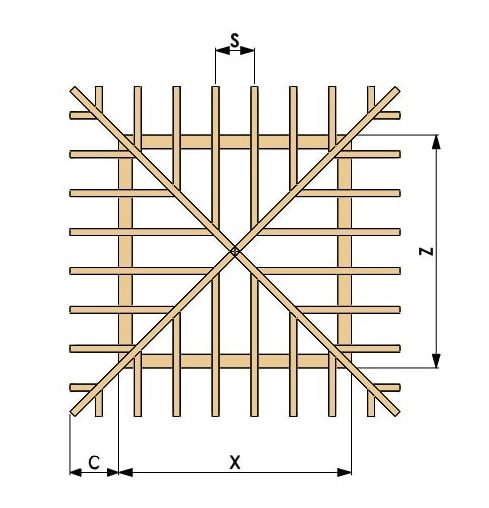

Шатровая крыша — конструкция стропильной системы

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Шатровая крыша — стропильная система

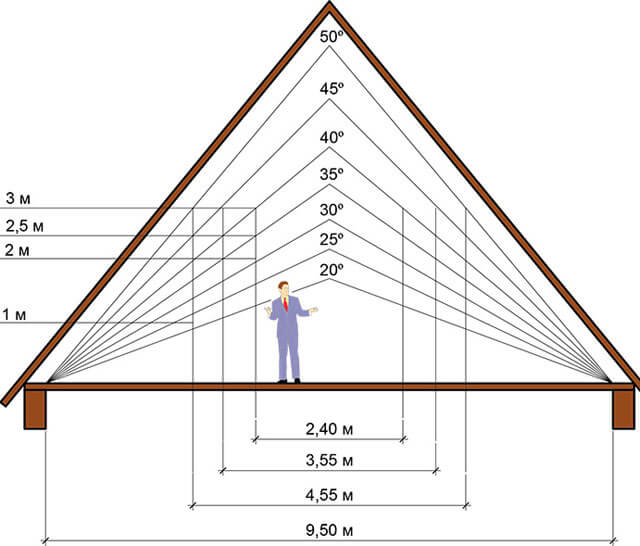

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

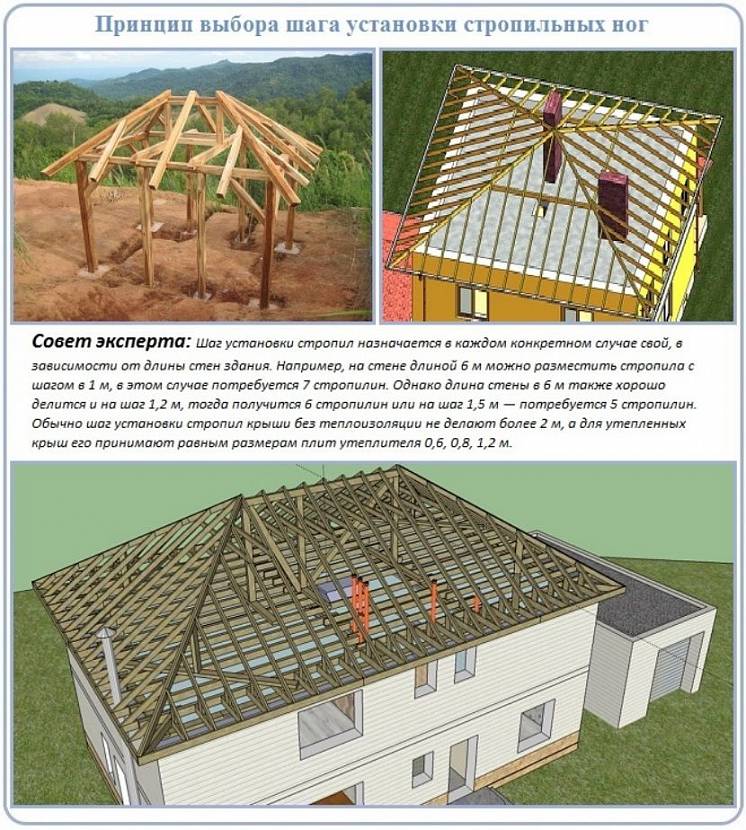

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

Виды крепления стропильной ноги 4-х скатной кровли

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой — на стропила.

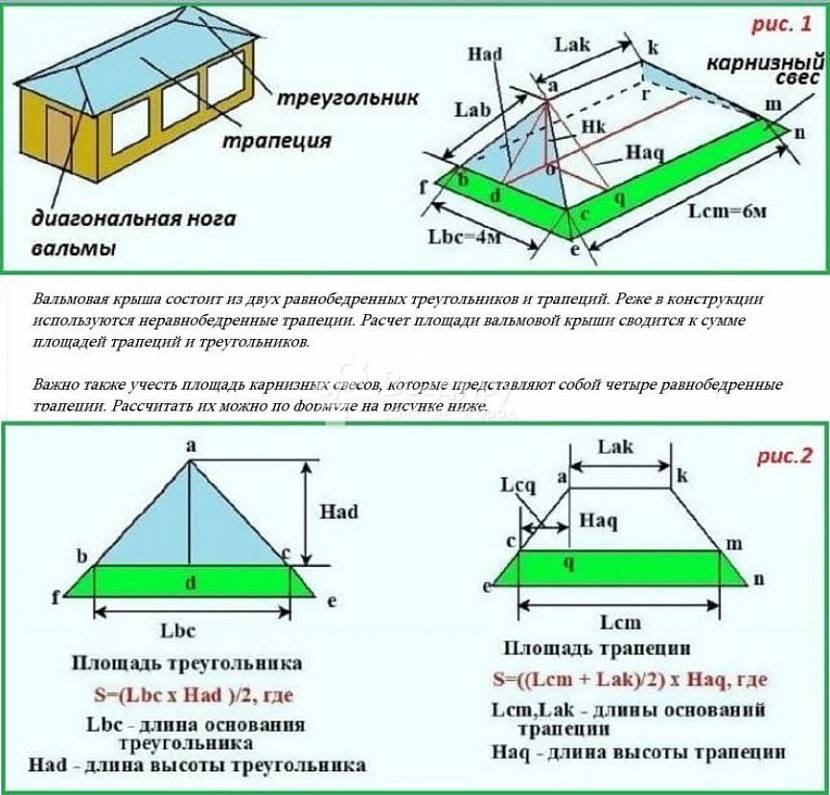

Расчет площади кровли

Перед закупкой материала для крыши необходимо учитывать множество разных факторов, способных влиять на эксплуатационные характеристики здания в дальнейшем. Одним из них является различие между разными типами кровельных конструкций. При этом нередко расчеты показывают количество стройматериалов не в метрах, а в штуках, что тоже нужно учитывать.

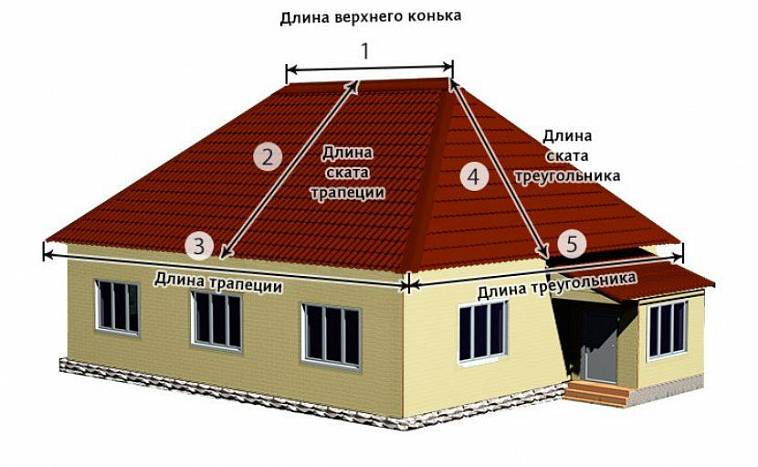

Для определения количества кровельного материала нужно знать высоту и угол уклона крыши. Высоту мы уже научились определять в предыдущей главе. Выполним расчет по простой формуле:

S = (2 x a + b) x (2 x a + c) / cos (m).

Здесь S – это площадь, а – ширина свеса, b – ширина дома, с – длина дома, m – уклон крыши.

Также будет нелишним рассмотреть всевозможные вариации определения площади крыши с различным покрытием:

1. Шифер – сколько листов шифера понадобится для крыши, можно вычислить по вышеописанной формуле.
2. Металлочерепица – для определения требуемого количества материала нужно знать сумму длин коньков, ендов, размеры стен дома, сколько в нем хребтов и какова их общую длину. Также при расчетах не забудьте о количестве скатов и их архитектурном типе. Формула для вычислений: S крыши = (2 х ширина свеса + длина здания) х (2 х ширина свеса + ширина здания) / cos (уклона кровли). Плюс ко всему, нужный объем материала зависит от марки черепицы.
3. Мягкие кровли рассчитывают с учетом всех составляющих конструкции, иногда дополнительно учитывают высоту крыши и проводят расчет стропильной системы. Также необходимо иметь в виду размер нахлеста мягкой кровли, оставить чуть материала на свесы карнизов и перекрытия коньков. К примеру, если взять дом 5х10 м с крышей под уклоном 45° и шириной свеса 0,5 м, общая площадь крыши будет такой: (2х0,5+10)х(2*0,5+5)/cos45°= 94,2 м².
4. Экологически чистые материалы – дерево, дранка, гон и другие разновидности деревянной черепицы 40х10 см. При работе с таким материалом следует помнить, что его надо класть в 3 слоя, поэтому на 1 м² уйдет не меньше 80 штук. Чтобы знать, как посчитать площадь крыши в данном случае, надо лишь вспомнить обычные математические формулы для нахождения площади, где S = длина х ширина.
5. Если вы собираетесь покрывать крышу профнастилом, то расчет ее площади лучше предоставить специалистам, поскольку для этого потребуется учитывать архитектурные особенности и количество скатов кровли. Мы уже писали выше, что для двускатного типа нет ничего сложного – надо длину ската умножить на ширину и сложить два значения (площадь двух скатов). А вот чтобы сделать расчет площади четырехскатной крыши, нужно не только найти площадь каждого ската, но и сопоставить характеристики используемого профнастила. При этом следует брать во внимание размеры крыши с учетом всех отверстий (дымоход, окна, вентиляция), оставить материал на нахлесты, перекрытия и свесы. Новичку с такой работой разобраться будет очень сложно, а экономить на крыше настоятельно не рекомендуется.

Вальмовые крыши тоже не так просты как кажутся. Они являются одним из видов скатных кровель и представляют собой подобие палатки либо шатра. Для вычисления площади нужно найти значение для  каждого отдельного элемента – секторов в виде треугольников и трапеций, на которые условно можно разделить кровлю. Лучше всего загрузить все значения в онлайн калькулятор и доверить расчеты программе.

Шиферные крыши сегодня встречаются чаще всего, поэтому мы привели пример расчета площади именной такой кровли. Но только лишь узнать площадь недостаточно, необходимо также определиться со способом укладки шифера и его разновидностью. Некоторые модели требуют большего нахлеста, а потому они могут выбиваться из значений, полученных в результате вычислений.

Специалисты всегда рекомендуют покупать на 10% больше материала для строительства или ремонта чего-либо, будь то шифер для крыши, цемент для фундамента или камни для садовой дорожки. Конфигурация кровли существенно влияет на способы укладки шифера.

Делать расчет площади крыши вы уже научились, поэтому остается лишь измерить необходимые длины и высоты рулеткой, узнать угол наклона крыши и подставить значения в формулу.

В случае с металлочерепицей при вычислении надо помнить о некоторых тонкостях. При работе с шифером отходы материала не учитываются, здесь же они могут сыграть не последнюю роль. При работе с простой одно— или двускатной кровлей отходы составляют 7—10% от общего объема материала, а если говорить о более сложных конструкциях, то эта цифра вырастет до 20%.

Важно: Площадь коньков вычисляется в погонных метрах, а не в квадратных. Также учитывайте способ соединения элементов кровельного материала, т.к. в разных случаях может понадобиться разный нахлест. Чем больше уклон, тем меньше нахлест, и наоборот.

Несмотря на кажущуюся запутанность и сложность работы, чтобы знать, как посчитать площадь крыши дома, достаточно вспомнить несколько уроков математики и геометрии. Основной принцип, о котором всегда надо помнить (особенно в случае с большими многоскатными крышами) – это разбиение всей конструкции на простые геометрические фигуры. Находить площадь треугольников и трапеций намного проще, чем ломать голову над многоугольником. Именно по этой причине рассчитать площадь крыши дома без изломов куда сложнее, так как приходится работать с цельным куском. Если же после прочтения статьи вы все-таки боитесь не справиться, лучше всего обратиться за помощью к специалистам и не рисковать потратить деньги зря.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

• пароизоляционное покрытие – металлизированная трехслойная пленка;
• утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
• гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
• контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

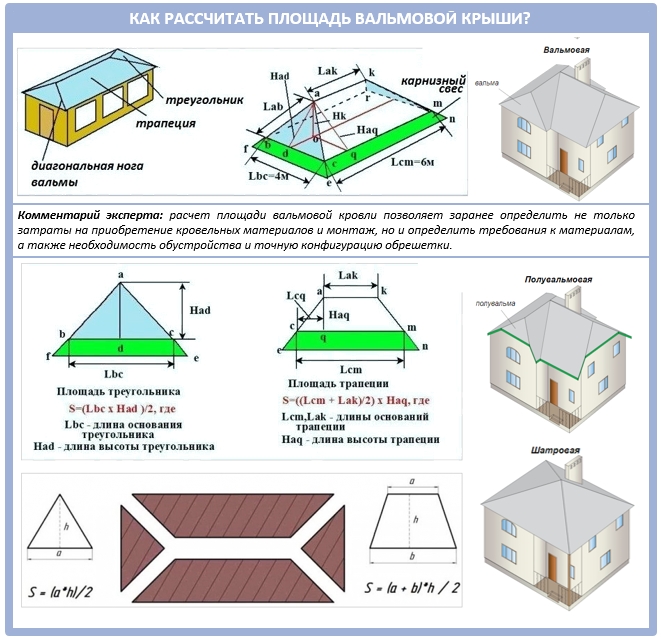

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

• Жесткостью конструкции
• Обтекаемостью покрытия
• Отсутствием фронтонов

Существуют и определенные недостатки:

• Многочисленные отходы материалов
• Сложность проведения расчетов
• Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

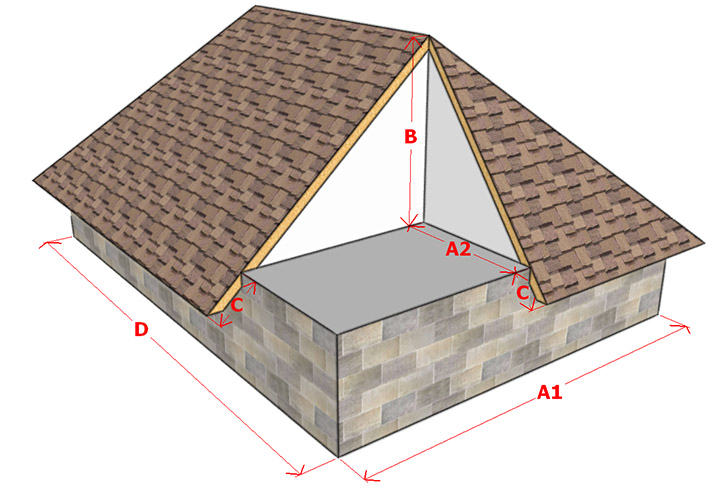

Трехскатная крыша и ее схема

Крыша из трех скатов – это соединение одного треугольного и двух трапециевидных торцевых скатов.

Другими словами, подобная крыша имеет в своем составе 2 основные части. Первая часть – двускатная крыша, закрывающая площадь дома по всей длине. Вторая часть – вальма, закрывающая одну сторону площади дома по ширине.

При этом очень важно грамотно подобрать соотношения параметров вальмовой и двускатной частей. Все это повлияет на внешний вид всего загородного дома.

Элементы конструкции трехскатной крыши:

• треугольный скат (вальма крыши);
• трапециевидный скат, расположенный сбоку;
• коньковый элемент;
• наклонное ребро.

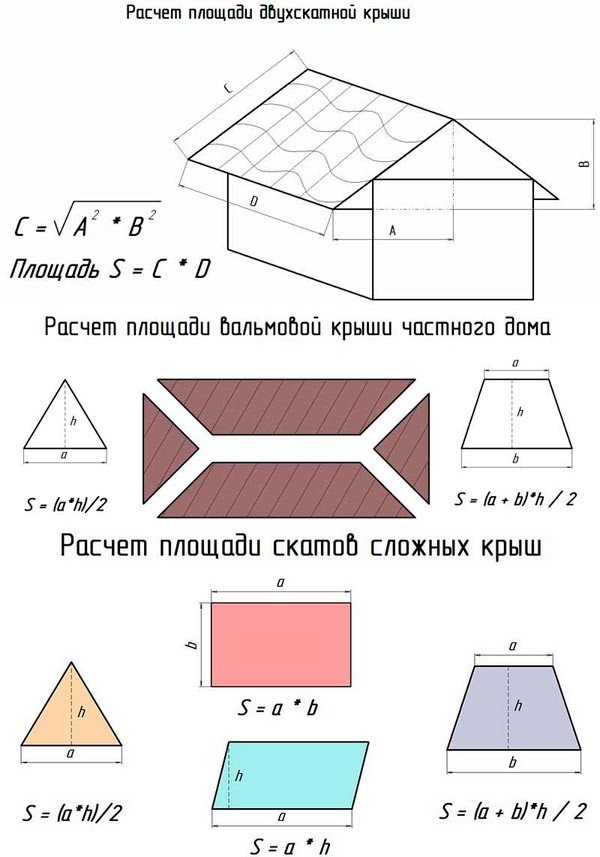

Формулы и определения

Самый простой вариант расчета – это определить площадь односкатной крыши с любым уклоном. Дома с подобного рода кровлями, обычно покрывают простыми материалами, а наиболее распространенная форма – прямоугольник. Чтобы посчитать площадь крыши нам понадобится знать длину ската и его ширину, которые следует перемножить между собой с заранее определенным расчетным коэффициентом.

Не следует забывать, что к площади односкатной крыши дома следует добавлять значение площади свеса ската, которое обязательно для крыш подобного типа.

Для расчета площади двускатной крыши дома, необходимо учитывать значительно больше значений и факторов. Так, для ската длиной в 6 погонных метров и коньком 9,5 погонных метров, формула расчета примет следующий вид: длину конька следует умножить на длину ската и умножить на количество скатов (в нашем случае 2). Если понадобится рассчитать количество металочерепицы для этой крыши, тогда следует предварительно определиться с габаритами одного листа кровельного материала. Формула, которая позволит посчитать количество листов металочерепицы, имеет следующий вид: длину конька делят на ширину листа кровли и округляют к большему значению. Для проведения подобных расчетов важно хорошо знать геометрические параметры крыши дома и геометрические параметры кровельного материала.
