Сервопривод для отопления 2 основных вида

Общее описание

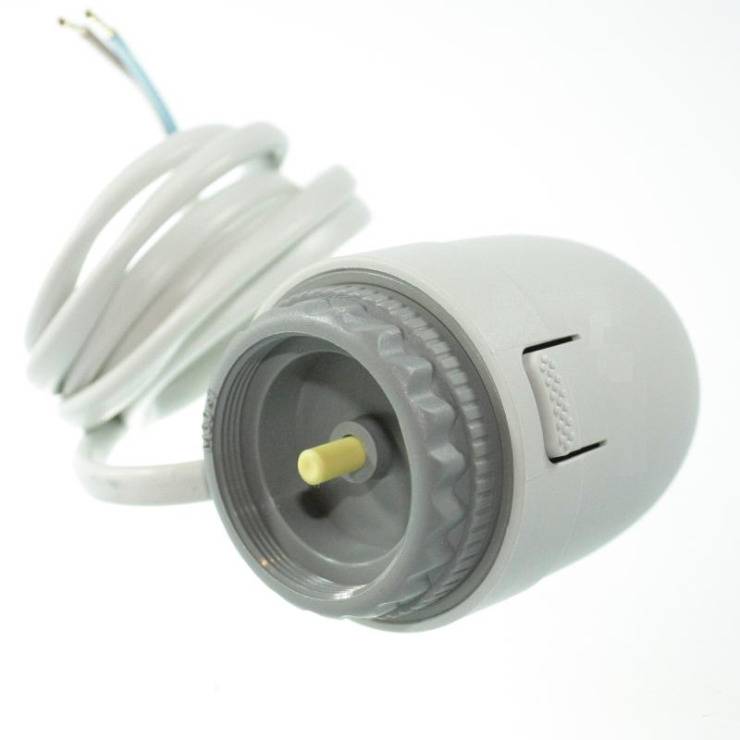

В основе сервопривода для коллектора теплого водяного пола находится электротермическая реакция изменения температурного режима обогрева теплового носителя в основном трубопроводе и дальнейшее механическое воздействие, которое обеспечивает включение или отключение подачи разогретой жидкости в контуры отопления.

Среди существующих сегодня бытовых регуляторов можно встретить открытые и закрытые сервомоторы. Каждый из видов обладает своим функционалом и особенностью работы.

Для закрытого оборудования характерно открытое состояние во время отсутствия электропитания. Поступающие сигналы активируют механическое устройство, отключая подачу воды. Для оборудования открытого типа принцип работы происходит наоборот. В обычном положении устройство закрыто, лишь после подачи сигнала механизм приводится в работу, открывая подачу жидкости по трубам. О том, какой тип сервопривода коллектора теплого пола выбрать для домашнего применения, нужно судить с учетом возможностей системы отопления и особенностей климата конкретного региона. Как правило, устанавливаются нормально открытые сервоприводы.

Относительно способа питания оборудование разделяют на устройства, питающиеся от постоянного тока с напряжением 24 В, и сервомоторы, которые подключаются к электрической сети переменного тока 220 В. Устройства с питанием в 24 В оборудуются инверторами.

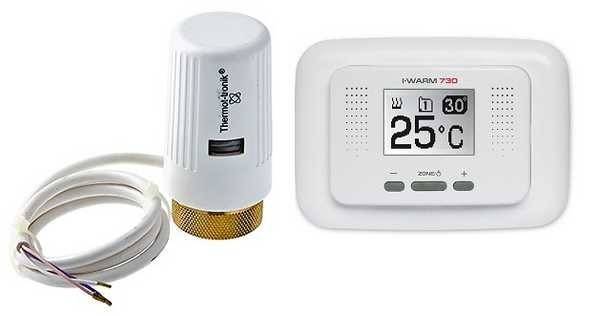

С помощью сервопривода можно автоматизировать систему отопления

Часто домовладельцы устанавливают еще один вид оборудования. В этом случае речь идет об устройствах, которые выставляются в нормальное состояние с учетом технологических особенностей системы отопления. Это универсальные сервомоторы, которые могут изменять свою работу с нормально открытого состояния на нормально закрытое.

Подсоединить к коллекторной группе можно все разновидности этого оборудования. Есть только одно условие: балансировка и настройка работы отопительной системы.

Особенности выбора

Если вы хотите оборудовать систему отопления сервоприводами, то необходимо учитывать основные условия эксплуатации, то есть то, в каком состоянии основное количество времени будет расположен клапан. В случае если пол является единственным способом отопления, горячий теплоноситель регулярно будет поступать по трубам, поэтому желательно выбирать нормально открытый сервопривод. Это тип оборудования будет наилучшим вариантом при условиях продолжительного сезона отопления.

Для районов с теплыми климатическими условиями подходит нормальный закрытый сервопривод. Если вам не угрожает размораживание контура отопления и вы регулярно пользуетесь напольным обогревом, то это устройство вполне справится со своей задачей.

Внимание: сервопривод с плавной настройкой оборудован электронным терморегулятором. Эти устройства точнее могут реагировать на изменения температурного режима потока теплового носителя, плавно устанавливая шток в требуемое состояние

Сервоприводы с плавной регулировкой применяются для теплых полов, где регулярно необходимо производить дозировку количества входящего потока.

Способы подключения теплого пола:

Чаще всего эти приборы в домашних отопительных системах не применяются

Потому во время покупки нужно обращать внимание, необходима ли установка электрического регулятора. Если указано, что это оснащение необходимо, то вы имеете дело с электрическим сервомотором

Нужно отметить, что это оборудование устанавливать для бытового использования нерентабельно и нецелесообразно.

Как выбрать сервопривод

Основные функции сервосистем

• Позиционирование (Positioning)
• Интерполяция (Interpolation)
• Синхронизация, электронный редуктор (Gear)
• Точное поддержание скорости вращения (шпиндель станка)
• Электронный кулачок (Cam)
• Программируемый логический контроллер.

Компоненты сервосистемы

В общем случае сервосистема (Motion Control System) может состоять из следующих устройств:

• Серводвигатель (Servo Motor) с круговым датчиком обратной связи по скорости (он же может выполнять функцию
  датчика положения ротора)
• Серворедуктор (Servo Gear)
• Датчик положения исполнительного механизма (например, линейный датчик координаты оси подач)
• Сервопривод (Servo Drive)
• Сервоконтроллер (Motion Controller)
• Операторский интерфейс (HMI).

Варианты аппаратно-программной реализации сервосистемы

• Сервосистема на базе ПЛК (PLC-based Motion Control)
  • Функциональный модуль управления перемещением добавляется в корзину расширения ПЛК
  • Автономный сервоконтроллер
• Сервосистема на базе ПК (PC-based Motion Control)
  • Специальный софт Motion Control для планшетного ПК с пользовательским интерфейсом (HMI)
  • Programmable Automation controller (PAC) с функцией управления перемещением
• Сервосистема на базе привода (Drive-based Motion Control)
  • Преобразователь частоты со встроенным сервоконтроллером
  • Опциональное программное обеспечение, которое загружается в привод и дополняет его функциями управления движением
  • Опциональные платы с функциями управления движением, которые встраиваются в привод.

Типы серводвигателей

• Синхронные

  Компактные бесщёточные серводвигатели с возбуждением от постоянных магнитов (вентильные), обеспечивающие высокую динамику и точность.

• Асинхронные

  Приводы главного движения и шпинделей инструментальных станков.

• Прямой привод (Direct Drive)

Прямой привод не содержит промежуточных передаточных механизмов (шарико-винтовых пар, ремней, редукторов):

• Линейные двигатели (Linear Motors) могут поставляться вместе с профильными рельсовыми направляющими
• Моментные двигатели (Torque Motors) — синхронные многополюсные машины с возбуждением от постоянных магнитов,
  с жидкостным охлаждением, ротор с полым валом. Обеспечивают высокую точность и мощность на низких оборотах.

Преимущества серводвигателей

• Высокое быстродействие, динамика и точность позиционирования
• Высокомоментные
• Малоинерционные
• Большая перегрузочная способность по моменту
• Широкий диапазон регулирования
• Бесщёточные.

Преимущества линейных приводов

Отсутствие кинематических цепей для преобразования вращательного движения в линейное:

• Меньше инерционность
• Нет зазоров
• Меньше температурные и упругие деформации
• Меньше износ и снижение точности при эксплуатации
• Меньше потери на трение – выше КПД.

Точность

Микронная точность требуется в металлообрабатывающих станках с ЧПУ, а в штабелёрах достаточно и сантиметра.
От точности зависит выбор серводвигателя и сервопривода.

• Точность позиционирования
• Точность поддержания скорости
• Точность поддержания момента.

Классификация устройств по способу управления

Представленные на рынке модели сервоприводов можно разделить на 3 группы, в зависимости от способа управления:

1. Механический. Главные достоинства — его низкая цена и высокая надежность. От пользователя не требуется специальных знаний, чтобы им управлять. Это примитивное устройство, регулирующее поток теплоносителя, постоянный контроль за ним не нужен. Недостатком можно считать невозможность программирования и ручная настройка — это может занимать много времени.
2. Электронный. Такой сервопривод имеет расширенный функционал. На электронном дисплее может отображаться работа системы, температура, наличие или отсутствие поломок. Плюсами является удобство регулирования температуры системы и возможность работы в автоматическом режиме. Минусом можно считать высокую цену.
3. С дистанционным управлением. Такие сервоприводы позволяют проводить любые настройки, даже игнорируя коллектор для теплого пола. Система способна к работе даже при отсутствии человека. Желательно, чтобы коллекторный узел состоял из элементов одного производителя. Минусом тоже является высокая цена.

Сервоприводы устанавливаются на термостатические краны, стоящие на коллекторе, или на отдельно стоящие краны. Они обязательно имеют механизм отключения и защиту от перегрева.
