8 советов, какую арматуру использовать для фундамента

Расчет арматуры для фундамента плитного типа

Плитный фундамент используют для строительства коттеджей и загородного жилья, а также прочих строений без подвального помещения. Это основание представляет собой монолитную бетонную плиту, которая армирована прутком в двух перпендикулярных направлениях. Толщина такого фундамента более 20 см, а сетка вяжется как сверху, так и снизу.

Статья по теме:

Вначале определяются с типом прутка арматуры. Для плитного монолитного фундамента, который выполняют на прочных плотных и непучинистых грунтах, обладающих весьма низкой вероятностью горизонтального сдвига, возможно допускать использование ребристого арматурного прута диаметром от 10 мм, имеющего класс A-I. Если грунт довольно слабый, пучинистый или здание проектируется на уклоне – арматуру необходимо брать толщиной не менее 14 мм. Вертикальные связи между нижним и верхним рядом арматурной сетки вполне будет достаточно использовать гладкий 6-миллиметровый прут класса A-I.

Строительные работы до начала процесса

Перед началом армирования необходимо сделать чертеж фундамента. Он должен подпирать внешние стены и несущие внутренние перегородки. После производится расчет арматурного каркаса.

Перед непосредственным началом строительных работ по вязке скелета необходимо:

1. Выкопать траншею – согласно расположению и размерам чертежа.
2. Собрать опалубку внутри траншеи из подходящих материалов.
3. Организовать песчаную подушку в качестве подложки для равномерности распределения бетона.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

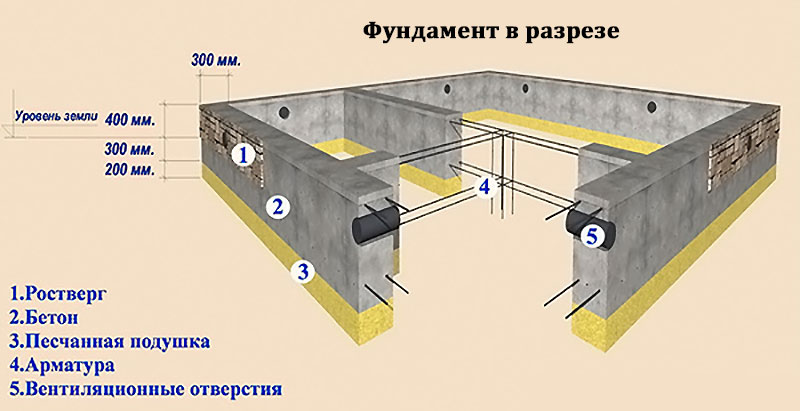

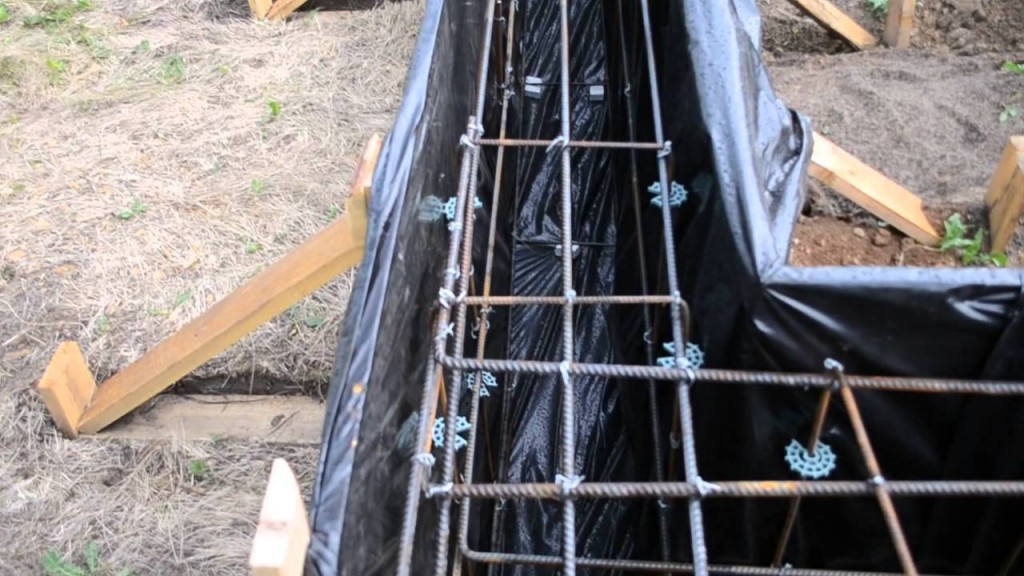

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Каких ошибок нельзя допускать при армировании фундамента

Выделим наиболее распространенные ошибки, совершаемые при закладке фундамента любого типа в части устройства арматуры (арматурной сетки):

• используется арматура меньшего, чем это необходимо диаметра,
• нарушается схема арматурного каркаса (закладывается меньшее количество арматуры, для армирования используется забрасывание в жидкий бетон обрезков металлического  профиля или труб без какой либо схемы и связей одного элемента с другим).
• не соблюдена техника бетонирования при отрицательных температурах.

Причины этого – элементарное желание сэкономить, как следствие незнания технологии армирования. Как следствие:

• Фундамент не выдерживает массу основной конструкции здания,
• На стенах и в самом фундаменте образуются трещины,
• В целом такое здание не может считаться безопасным.

Чтобы не допустить проблем с эксплуатацией здания, расскажем о том, что нужно учитывать при армировании фундамента.

Для чего нужно армирование?

Давайте разберёмся для чего нужно армирование фундамента. Развитие металлопроката началось в мире в 19 веке, но массивные здания начали строить за сотни лет до появления арматуры.

Значит, древние строители обходились без неё. Действительно это так, но фундаменты древних зданий имеют огромные размеры. В современном строительстве фундаментные конструкции имеют значительно меньшие габариты, как раз за счёт использования арматурных прутков.

Бетон является не пластичным материалом. Он очень плохо работает на растяжение и ещё хуже на сжатие. В процессе эксплуатации сооружения, особенно осенью и весной, происходят различные процессы, провоцирующие морозное пучение. Эти процессы, в свою очередь, вызывают неравномерные подвижки грунта.

В процессе данного движения на бетон действуют различный изгибающие моменты. В результате данных моментов, в растягивающем поясе происходят процессы трещинообразования, а в сжимающем выдавливание частиц бетона. Именно для предотвращения этих неприятностей и применят арматуру. Она принимает на себя всю знакопеременную нагрузку.

При армировании следует придерживаться следующих правил:

• Расстояние между арматурными прутками не должно превышать трёх значений фракции гравия или щебня.
• Для крепления прутков лучше использовать связывание вязальной проволокой. Сваривать прутки не рекомендуется, так ка в местах сварки металл теряет свои свойства.
• По возможности не следует применять обрезки прутков.
• Вязать арматуру необходимо внахлест.
• При большой ширине подошвы фундамента целесообразно будет применить в дополнение к основной, поперечные арматурные элементы.

Схема армирования

Необходимо соблюдать расстояния между прутьями, чтобы обеспечить прочность конструкции. Расстояние между вертикальными стержнями — 10-30 см, иначе бетон и арматура не будут работать в паре. Для ленточного фундамента выбирают минимальное расстояние, оно зависит от размера фракции щебня и должно быть не меньше 25 мм, для монолитной плиты оптимально сделать промежутки больше 20 см. Между верхними и боковыми границами фундамента и каркасом оставляют 5‒8 см, чтобы уберечь сталь от коррозии.

Арматуру разделяют на рабочую и конструкционную, первая обеспечивает прочность при эксплуатации, а вторая нужна, чтобы каркас не изменил форму при заливке. В монолитной плите достаточно двух слоев рабочей арматуры вверху и внизу. Но заливка ленточного фундамента требует продольных конструктивных стержней, в зависимости от его высоты всего устанавливают 3‒4 слоя.

Прутья вяжут с нахлестом 10-15 сечений арматуры для прочности, поэтому заказывать обрезки не выгодно. Углы в ленточном фундаменте делают из цельных стержней, так как в этих местах нагрузка на основание больше.

Расчет арматуры

Допустим, диаметр и схема армирования уже известны, но теперь предстоит купить арматуру. Обычно она продается в килограммах, значит, нужно посчитать общую длину каждого вида, а затем определить ее вес. Разумнее заказывать целые стрежни, их не надо связывать между собой, поэтому реально сэкономить на нахлестах. Обрезки невозможно посчитать, чем пользуются мошенники.

Например, строим баню 5 на 5 м, высота основания — 0,5 м, его ширина — 0,3. Диаметр продольной арматуры равен 12 мм, а поперечной — 6 мм, достаточно двух горизонтальных слоев по два стрежня. На каждую стену уйдет 4 элемента по 4,8 м, всего — 76,8 м. Стандартный размер прутьев — 11,7 м. Поэтому часть каркаса придется делать из обрезков, а для их соединения необходим нахлест 25 см. При заказе у нас получится 6 целых стержней и одна половина, из которых можно изготовить 13 элементов. Остальные будем соединять из трех обрезков, значит, плюс еще 4 м на весь ленточный фундамент.

Также необходимо армировать углы загнутыми прутами, так как эта часть основания несет большую нагрузку. На каждый угол понадобится по 1 м, чтобы обеспечить прочное крепление. Итого на баню нужно 84 м продольной арматуры или 94 кг. Конечно, это приблизительные данные с небольшим запасом, но по этой схеме можно проследить сам принцип расчета.

Расстояние между вертикальными стержнями — 25 см, а их длина — около 40 см. Итого на одну сторону — 38 прутьев с учетом углов или 152 м арматуры. Смотрим вес по таблице — получается 33,7 кг. Для поперечной арматуры такой высоты можно использовать обрезки. В ином случае вы переплатите из-за расхода на нахлест.

Вязка

Пайка армокаркаса понижает прочность металла, поэтому рекомендуется вязать элементы между собой. Зато паять арматуру можно с нахлестом 10 см, что позволяет сэкономить материал, но тогда нельзя оставлять каркас без бетона в дождь и снег. При попадании влаги места стыков быстро ржавеют.

Для вязки используют проволоку с диаметром 1,2-1,4 мм или пластиковые хомуты. Последние нельзя оставлять на морозе. В качестве инструмента применяют самодельный крючок, но тогда работа займет много времени. Еще применяют дрель со специальной насадкой. У профессионалов есть пистолет для вязки.

Подбор диаметра арматуры для ленточного фундамента несложен, но чтобы создать прочный каркас большого строения из тяжелых материалов, лучше обратиться к проектировщикам, так как выбрать оптимальную схему и диаметр выйдет, только зная все подробности. Все проектные данные просчитываются по формулам, менять их просто так нельзя. Лучше сэкономить потом, не тратя на ремонт нового дома, чем сейчас, выбрав дешевый материал.

Схема армирования

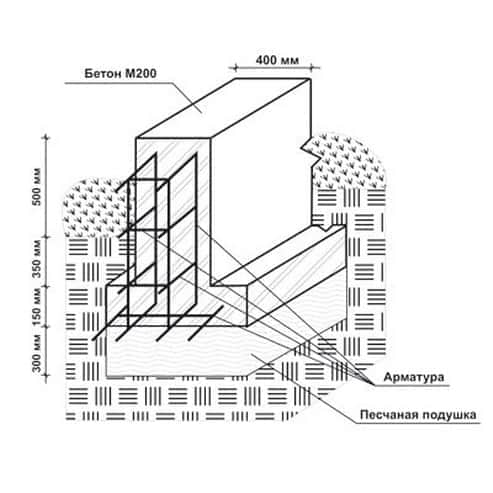

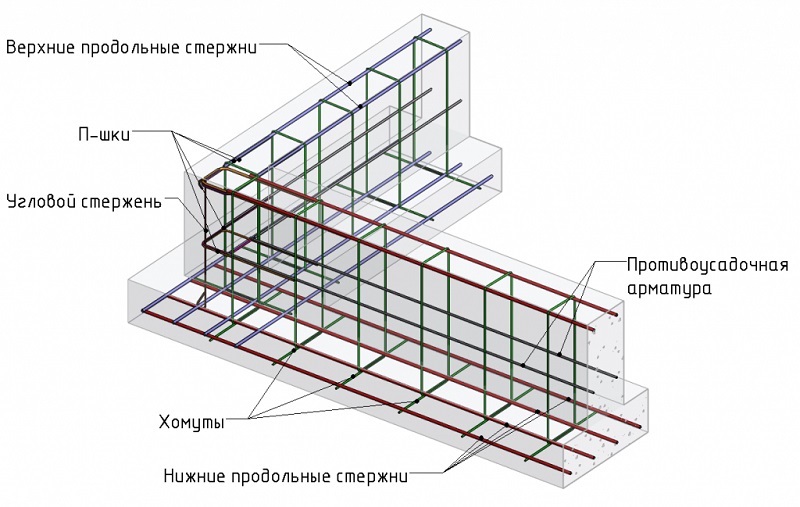

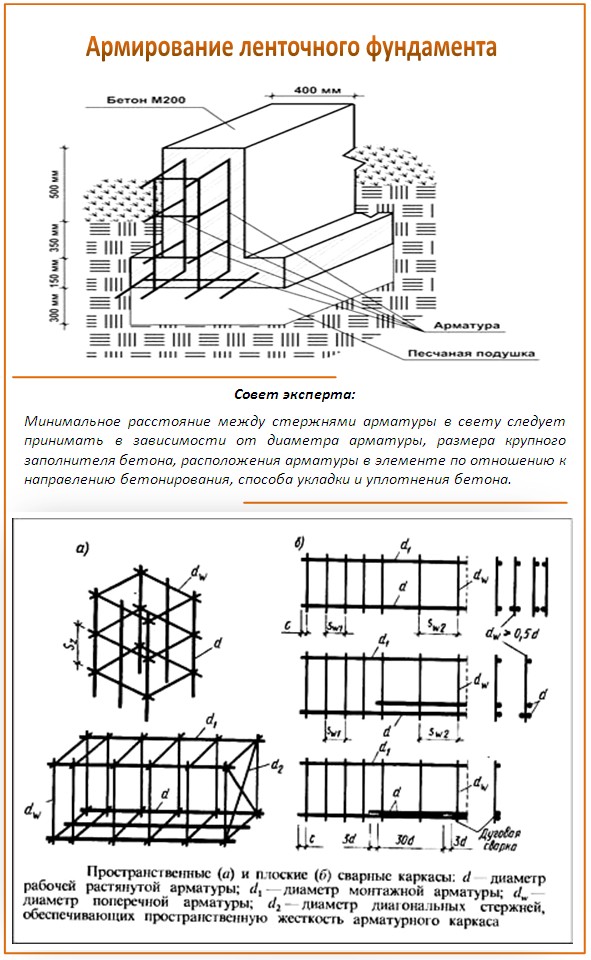

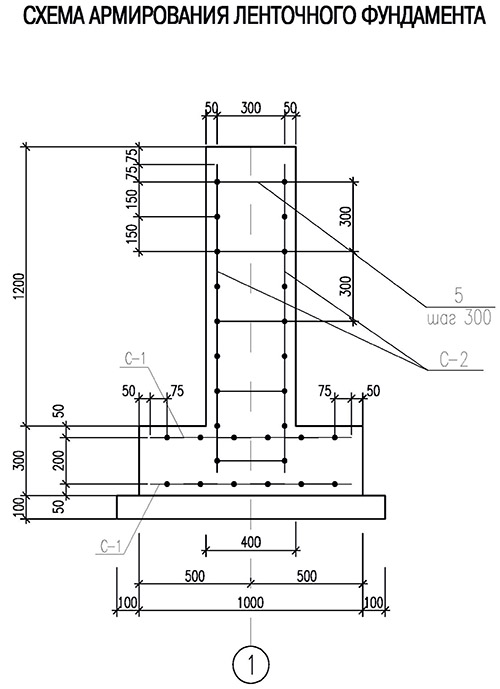

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Виды стальной арматуры по типу производства

Свойства стальной арматуры напрямую зависят от способа ее производства:

• горячекатаная сталь (маркируются буквой А) проходит обработку при очень высоких температурах, которые приводят к некоторым изменения в структуре сплава. В итоге получается очень прочный материал, который подходит для использования даже на ответственных объектах. Такая сталь отлично сваривается, потому ее применяют в тех случаях, когда отдельные прутки необходимо соединять именно сваркой (правда, такой метод подходит только для устойчивого грунта);
• сталь холодного проката (маркируются буквой В) производится путем воздействия на катанку стали валков, которые раскатывают заготовку до необходимого диаметра, затем ролики придают ей рельеф. Готовая арматура сматывается в мотки, которые на месте строительства могут разматываться, разрезаться и использоваться по назначению. Диаметры арматуры – 3-8 мм. Сталь холодного проката также используется при строительстве фундамента, но ее применение возможно не всегда – стоит предварительно провести расчеты;
• канатная сталь (К) чересчур прочна для построения фундамента, использовать ее экономически невыгодно, но когда речь идет о строительстве конструкций, которые будут работать при экстремальных условиях, о большепролетных зданиях и т.д., то ее использование оправдано.

Выбор арматуры для фундамента

Диаметр стальной арматуры, применяемой при устройстве фундамента, должен определяться расчетом при проектировании. Большую роль играют предполагаемые нагрузки. Но в частном строительстве чаще всего (к сожалению) пренебрегают этим этапом.

Исходя из сложившейся практики, для армирования выбирают материал с такими параметрами:

• Постройки небольшого размера или в случае применения стеновых материалов с небольшим удельным весом (каркасная технология, пенобетон, ракушняк) — арматура диаметром 8 мм.
• Постройки среднего размера, к которым можно отнести большинство загородных домов — арматурный прут диаметром 10-12 мм.
• Для многоэтажных строений желательно применять арматуру большего сечения (14 мм).

Основную нагрузку несут четыре продольных прута, именно они и работают на растяжение в основном. Поперечные (вертикальные и горизонтальные) перемычки подвергаются гораздо меньшим деформационным усилиям. Поэтому, решая вопрос, какая нужна арматура для ленточного фундамента, можно принять арматуру с уменьшенным сечением для перемычек, это позволит несколько сократить затраты на армирование.

Достаточно много споров идет и по вопросу какую арматуру лучше применять — рифленую или гладкую. Опят же из стремления сэкономить часто выбор падает именно на гладкий прут.

Но стоит помнить о том, что рифленая арматура обеспечивает более качественное сцепление с бетоном, поэтому для продольных прутьев стоит применять именно ее.

Для перемычек вполне допускается применение гладкого прута. Но перед тем, как рассчитать арматуру для ленточного фундамента, задумайтесь о том, что в условиях небольшого частного строительства экономия будет минимальной, а несколько снизить несущую способность фундамента применение гладких прутьев сможет. Не стоит гнаться за мнимой выгодой, лучше всего применять именно рифленую арматуру.

Увязка армирующего каркаса

Основной параметр, определяющий несущую способность арматурного каркаса — шаг установки поперечных перемычек, он должен определяться расчетом. Но во многих случаях и в этом вопросе частный застройщик руководствуется опытом. Чаще всего этот параметр составляет 30-80 см, а лучше всего придерживаться золотой середины, расстояние в 40-50 см будет оптимальным для большинства случаев. Но если предполагается возведение серьезной постройки, стоит все-таки обратиться к профессионалу для выполнения расчета.

Соединение элементов каркаса стоит выполнять только при помощи стальной вязальной проволоки, применение сварки недопустимо.

Дело в том, что сварочные работы приводят к локальному нагреву арматуры в местах соединения, а это меняет физические свойства прута. Кроме того, получаемое соединение будет жестким, и при воздействии растягивающих усилий возможно разрушение каркаса.

Исходя из этого рассчитывая, сколько надо арматуры на ленточный фундамент, следует определить и необходимое количество вязальной проволоки.

Какую арматуру используют для ленточного фундамента?

В начале работ, прежде всего, следует определить, какая арматура нужна для ленточного фундамента. Существует два вида стальных стержней – рифленые монтажные и рабочие с гладкой поверхностью. Монтажные стержни с маркировкой А1, как правило, используются для сборки основы каркаса и там, где нет больших нагрузок. Для укрепления используется рабочая арматура с маркировкой А3, обладающая хорошим сцеплением с бетонной основой и в, зависимости от типа выступов на поверхности, нужна для выполнения различных функций.

Существует три основных типа рифленой арматуры:

• С серповидными выступами – сопротивление деформации растяжения.
• С кольцевыми выступами – усиление сцепления с бетонной основой.
• С обоими типами выступов.

При выборе арматуры нужно учитывать и то, как вязать арматуру для ленточного фундамента. Специалисты рекомендуют использовать проволочную вязку при сборке арматурного каркаса, однако можно прибегнуть и к сварке. В таком случае обратите внимание на маркировку. Только арматура с маркировкой «С» пригодна для сварки.

Маркировка арматуры для ленточного фундамента

А1 – гладкие стержни.

A2, A3, A4 – рифленые стержни. Наиболее популярный из них — А3.

С — можно использовать сварку.

К — антикоррозийное покрытие.

После того как вы определили какая арматура нужна для фундамента ленточного типа необходимо вычислить общее количество материалов, которые будут использоваться при сборке каркаса.

схема, способ расчета количества арматуры.

Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.

В частном строительстве применяется армирование ленты 4-я и 6-ю прутами арматуры.

Какой способ армирования подходит для вашей ленты определить просто – руководствуемся СП 52-101-2003.. Расстояние между соседними, расположенными по горизонтали стержнями арматуры, должно быть 0,25-0,3м (максимум 0,4м), поэтому если у вас ширина фундамента до 0,45м – максимум 0,5м, то вам подойдет армирование 4 прутами арматуры, т.к. расстояние между продольными прутами арматуры и поверхностью фундамента должно быть 5см (максимум 7см).

Если у вас ширина фундамента более 0,5м, то вам подойдет армирование 6 прутами арматуры.

Каким должен быть диаметр вертикальной и поперечной (не продольной!) арматуры.

Чаще всего используется вертикальное и поперечное армирование стержнями диаметром 8мм. При этом из арматуры делают прямоугольник нужных размеров, по углам которого и будут располагаться стержни продольной арматуры. Располагаться эти прямоугольники должны через расстояние 70-80см. От дна ленты арматура должна располагаться на расстоянии не менее 5см (5 – максимум 10см), от боковых стенок и верха фундамента – 2,5-5см.

Каким должен быть диаметр продольной арматуры.

Тут тоже ничего гадать не нужно. Правило: площадь поперечного сечения продольной арматуры должна быть равна минимум 0,1% от площади поперечного сечения ленты.

Например, у нас лента высотой 1м и шириной 0,4м.

Мы уже знаем, что будем использовать схему армирования с 4 прутами. Вертикальная и поперечная арматура будет диаметром 8мм. Считаем теперь продольную: 40см*100см=4000см²*0,001(это 0,1%)=4см². Дальше можете высчитать диаметр арматуры по формуле S=3,14*R² (только помните разделить на 4, т.к. у нас 4 прута. 1см² — это площадь сечения одного прута), а можете воспользоваться таблицей:

По таблице выбираем арматуру 12мм. Таким образом, мы получаем 4 стержня арматуры 12мм.

Дополнительные условия. Хотя в таблице есть размеры диаметров продольной арматуры 6мм и 8мм, но стержни такого диаметра в качестве продольной арматуры не используются! Минимум для продольной арматуры – 10мм. А при общей длине одной стороны (прямой) ленты более 3м должна использоваться арматура с минимальным диаметром 12мм.

Внимание! Старайтесь по всему арматурному каркасу использовать арматуру одинакового диаметра. Если вдруг это не получается, то арматуру большего диаметра укладывайте в самом основании ленты.

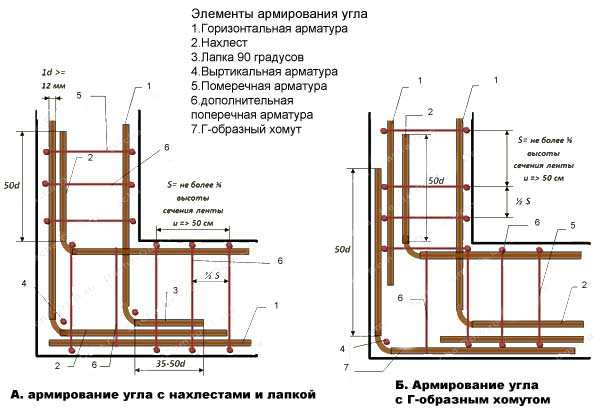

Армирование на углах и требуемый запуск одного прута арматуры на другой при их стыковке.

Стыкуются пруты арматуры внахлест. Длина нахлеста равна 30 диаметрам прутов арматуры. Например, если диаметр арматуры 12мм, то нахлест должен быть 0,36м.

На углах также делается нахлест, равный 30 диаметрам стержней арматуры. Для удобства сначала подготавливаются каркасы для прямых сторон ленты, потом они устанавливаются в опалубку и углы дополнительно связываются арматурой в виде буквы Г, каждая из сторон которой равна 30 диаметрам арматуры.

Подсчитать вертикальную, поперечную и продольную арматуру труда не составит. Сложнее учесть нахлесты. Тут два варианта.

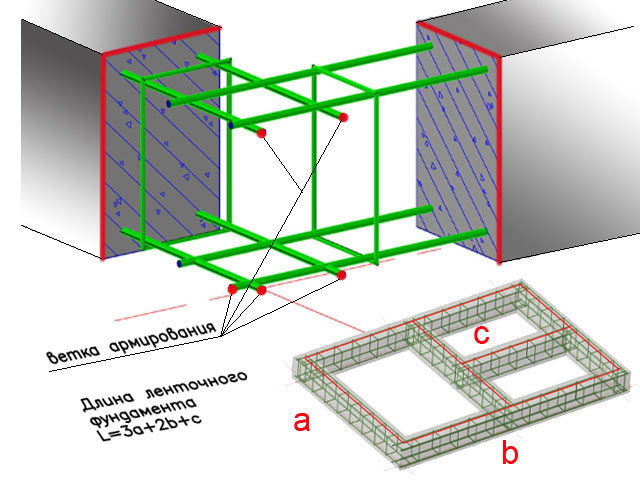

Первый – это общий получившийся метраж продольной арматуры умножить на 1,1-1,15 (т.е. запас 10-15%).

Второй – это посидеть часок, нарисовать схему расположения стержней и посчитать, сколько всего будет стыков (соответственно, и нахлестов) и сколько углов. На каждый угол при 4 стержнях арматуры понадобится 4 Г-образных кусков арматуры, при 6 стержнях – 4-6 Г-образных кусков арматуры.

О расстоянии между элементами каркаса

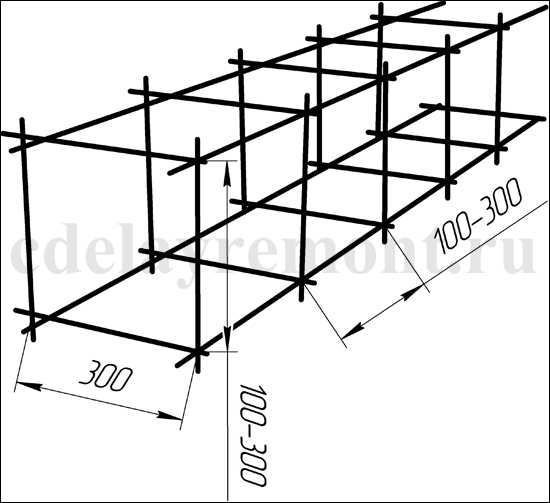

Вычисление необходимого расстояния между элементами каркаса проводится согласно СНиП 52-01-2003:

1. Минимальный шаг между прутами арматуры зависит от ее сечения и диаметра наполнителя в бетоне (например, щебня или бутового камня), расположения и направления силовых элементов, способа уплотнения бетона. Он должен быть не менее сечения прутка, но и не более 25 мм.

2. Перед определением расстояние между арматурой в продольном направлении, определяем, назначение и геометрические размеры будущей бетонной отливки, но оно не должно быть меньше двойного сечения самой арматуры, но и не более 400 мм.

Армирующий каркас

3. Для поперечных элементов, фиксирующих горизонтальные слои, расстояние друг от друга должно быть больше половины высоты элемента, но и не более 300 мм.

4. Схемы армирования ленточного или монолитного плиточного фундамента должны предусматривать, чтобы арматура не касалась опалубки и не доходила до верхней и нижней поверхности отливки не менее 50 мм.

Последовательность выполнения работ

Перед началом проведения работ на площадке, ее надо убрать от мусора, после этого, по периметру будущего здания роют траншею. Теперь необходимо сделать деревянную опалубку для ленточного фундамента, чтобы обеспечить гидроизоляцию основания, на стенки щитов при помощи степлера крепят пергамин.

Если возводите основание с подвалом, рекомендуем ознакомиться с внутренней гидроизоляцией подвала в нашей новой публикации. Чтобы обозначить верхнюю кромку фундамента, надо натянуть шнур или леску, это позволит вам проще проводить расчет количества, шаг и расположение горизонтальной арматуры.

После того как в траншее сделана подложка из песка, надо положить куски кирпича  они необходимы, чтобы обеспечить опору для нижнего яруса арматуры. Кроме этого, куски кирпича не позволят прутьям опуститься на дно, и они будут находиться от него на заданном расстоянии. При возведении каркаса, надо обеспечить, чтобы он находился не ближе 5 см к стенкам опалубки.

Чтобы обеспечить максимальную прочность и надежность каркаса, а значит и фундамента, необходимо брать прутья максимальной длины, так вам надо будет делать меньше соединений и конструкция получится гораздо надежнее. Достаточно размера ячеек 20х30 см.

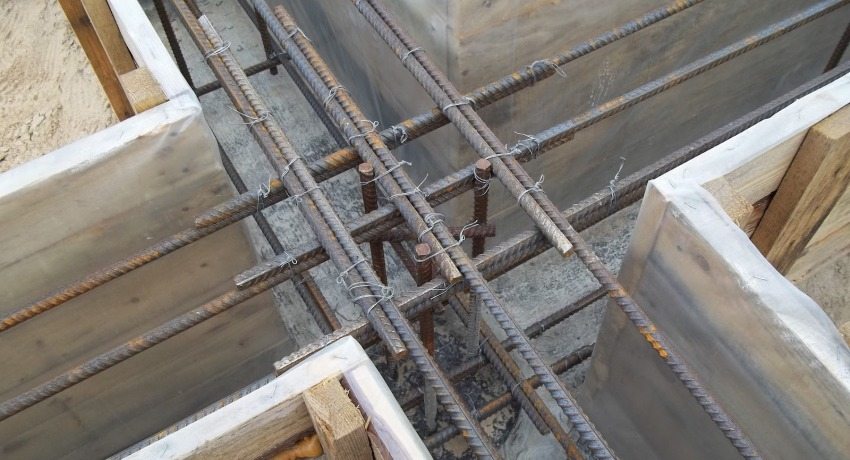

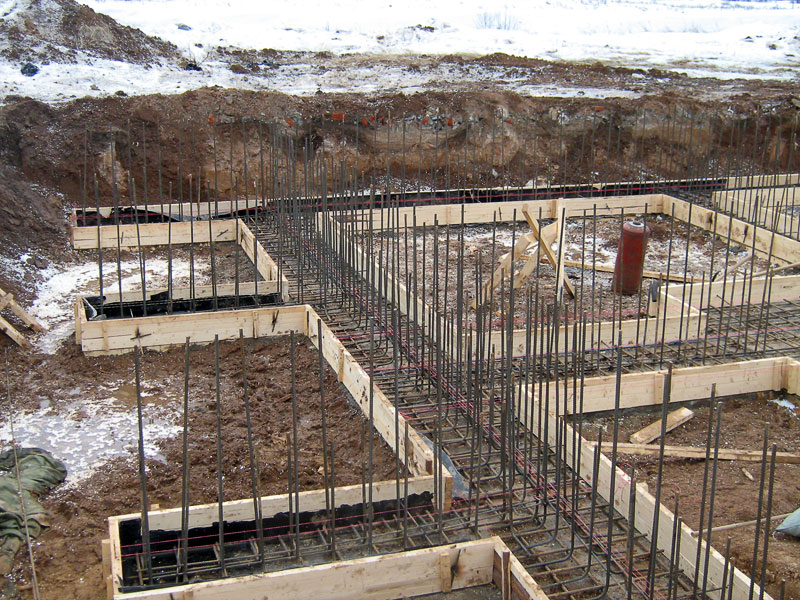

На первом этапе проведения армирования, что выполняется своими руками, необходимо вбить с определенным шагом вертикальные прутья. К этим прутьям с использованием вязальной проволоки и специального крючка или вязального пистолета привязывают нижний горизонтальный ряд арматуры. Особое внимание надо обращать на качество работ при проведении армирования углов, чтобы обеспечить в указанном месте высокую прочность и надежность конструкции.

Выполняя последовательно армирование прямых участков и углов, вы получите прочную и надежную сетку, она будет хорошо держать форму в процессе заливки фундамента бетоном и при последующем штыковании. Узнать подробней о выборе марки бетона для данного типа основания возможно по ссылке.

Выполнив расчет и все перечисленные операции, можно приступать к заливке бетона. После этого он должен отстояться на протяжении 14-21 дней и только потом можно приступать к возведению стен.

Не забывайте о соблюдении технологии заливки бетона, о соблюдении температур – нарушения данных факторов также могут повлиять на качество фундамента и как следствие его прочность. Более подробно рассказано здесь:

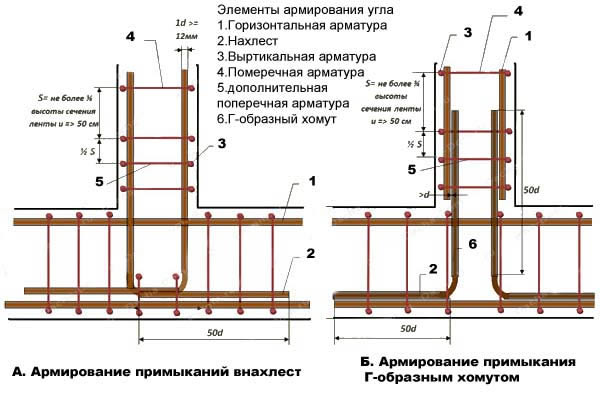

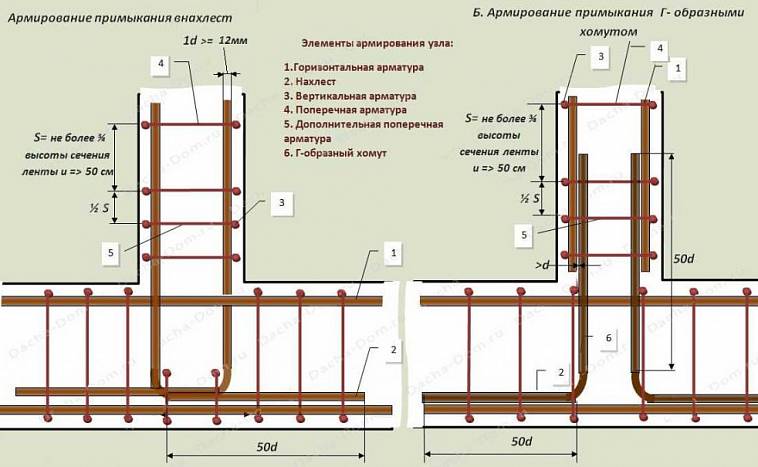

Особенностью армирования углов и примыканий является то, что в этих местах создаются большие нагрузки, поэтому они должны быть надежными и прочными. Чтобы обеспечить максимальную прочность углов или примыкания, надо в этих местах гнуть арматуру.

Не рекомендуется проводить соединение арматуры в углах при помощи перекрестного наложения прямых прутьев, только путем изгибы арматуры в углах фундамента, вы сможет получить жесткую раму и монолитный фундамент. И все это можно сделать своими руками. Несколько советов от специалистов:

1. Чтобы обеспечить максимальную прочность и надежность основания, арматуру рекомендуется крепить « в клеточку», то есть когда один ее ряд будет расположен под прямым углом к другому ряду.

2. Некоторые строители, вместо того чтобы крепить прутья при помощи вязальной проволоки, для этих целей используют сварку. Следует учитывать, что при сварке, в местах соединения металл нагревается, вследствие чего изменяются его физические характеристики. Смотрите статью про сварочные работы.

   Он становится более хрупким и поэтому прочность каркаса уменьшается. Специалисты рекомендуют соединять арматуру при помощи ее связывания, для чего надо использовать отожженную проволоку.

3. Если вы проводите армирование своими руками, то в качестве нижней опоры для прутьев используют куски кирпича, но также можно использовать и специальные промышленные держатели из ластика.
4. Чтобы обеспечить максимальную прочность каркаса в углах, арматуру сгибают и соединяют внахлест на расстоянии 60-70см от угла.

Как видите, проведение армирования ленточного фундамента достаточно простой процесс, который можно выполнить своими руками, необходимо только правильно провести расчет, соблюдать технологию и рекомендации специалистов.

В продолжение рекомендуем узнать об устройстве мелкозаглубленного ленточного фундамента, а также ознакомиться по вот этой ссылке с тем, как использовать пенополистирол для утепления основания здания.

Расчет для монолитного основания

Монолитная железобетонная плита укладывается под всей площадью строения.

Среди всех видов фундаментов плитный наиболее материально затратный, это касается как бетона, так и арматуры.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

Схема армирования монолитной фундаментной плиты.

Оно обеспечивает максимальную устойчивость и лучше всего противостоит силам пучения. При любых подвижках грунта опускается или поднимается вся плита, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание получило название плавающего.

Произведем расчет арматуры для плитного фундамента под здание 10х6 м. Толщина плиты определяется расчетом нагрузки, приходящейся на основание. В нашем примере она будет составлять 30 см. Армирование выполняется двумя поясами с шагом сетки 20 см. Нетрудно подсчитать, что на каждый пояс понадобится:

1000/200 = 50 поперечных прутьев длиной 6 м,

6000/200 = 30 продольных прутьев длиной 8 м.

Суммарная длина на 2 пояса составит:

(50х6+30х8)х2 = 1200 м.

Соединение поясов производится арматурой гладкого профиля. Всего насчитываем:

50 х 30 = 1500 узлов.

С учетом отступов от краев плиты по 5 см длина связующего прута равняется 0,2 м. Таким образом, гладкого профиля надо:

1500х0,2 = 300 м.

Помимо этого, необходимо будет позаботиться о приобретении проволоки для связки. Необходимое количество определяется из расчета 30 см на один узел. В нашем случае:

3000х0,3 = 900 м.

Обвязка производится кусочками проволоки, сложенными вдвое.

Как подсчитать количество материала для фундамента-плиты

Плиточное основание – это армированная плита из бетона. Если её высота 20 см и больше, нужно делать  две арматурные сетки в плите.

Чтобы подсчитать, сколько нужно металлопроката для железобетонной плиты, необходимо сначала определиться с сечением арматурных прутьев. Для фундамента, возводимого на стабильном грунте, можно использовать  ребристую арматуру, с диаметром от 1 см. На нестабильном грунте, пучинистом, или когда здание строится на склоне – подойдёт арматура не менее 1,4 см в диаметре.

Для вертикального связывания между арматурными поясами применяют гладкие отрезки с сечением 6 мм.

Также стоит учитывать, из какого материала будут возводиться стены, деревянные дома оказывают значительно меньшую нагрузку на основание, чем кирпичные или каменные. Для фундамента под легкие строения допустимо применение арматуры с сечением 10-12 мм, а под более тяжёлые – с сечением 14-16 мм.

При устройстве каркаса используется только ребристая арматура, что обеспечивает необходимую степень сцепления каркаса и бетонной смеси

Размеры ячеек между прутьями в сетке чаще всего делают 20 см по вертикали и горизонтали. То есть, на каждый метр будет израсходовано 5 прутьев. В местах пересечения арматуру связывают между собой проволокой с помощью специального крючка.

Расчёт на примере постройки плитного основания высотой 40 см для блочного дома, размером 6×9 м:

1. Чтобы узнать необходимое количество стержней, которые будут ложиться вдоль плиты, длину стороны, которая больше, нужно разделить на шаг решётки: 9 м / 0.2 м = 45 прутьев по 6 м длиной. Общая длина 45 × 6 = 270 м.
2. Аналогичный расчёт количества прутьев для поперечной укладки – длину меньшей стороны нужно разделить на шаг решётки: 6 м / 0.2 м = 30 единиц по 9 м. общей длиной 270 м.
3. Поскольку решётки две, нужно умножить на 2. Получается 1080 м. – это общая длина.
4. Длина отрезков арматуры для вертикального связывания решёток – 40 см (высота основания). Их количество рассчитывают по числу пересечений прутьев: 45 × 30 = 1350 шт. Умножить на 0.4 м, чтобы получить их общую длину – 540 м.

Результат расчётов: необходимо 1080 м. ребристой арматуры с сечением 16 мм и 540 м гладкой с сечением 6 мм. Узнав вес погонного метра этих двух видов металлопроката, можно вычислить его общую массу.

Расчет арматуры для фундамента

Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.

Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры для фундамента

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка.

Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм.

Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

Образец установленной арматуры для фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
6. Таким образом, для выполнения фундамента необходимо:
7. 1080 метров прутка класса A-III D16;
8. 540 метров прутка класса A-I D6.
9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

   Сумарная площадь сечения стержневой арматуры

10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Расчет арматуры для ленточного фундамента

В ленточном фундаменте основная нагрузка на разрыв приходится вдоль ленты, то есть направлена продольно.

Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связей допускается брать пруток меньшего диаметра – от 6 до 10 мм.

В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

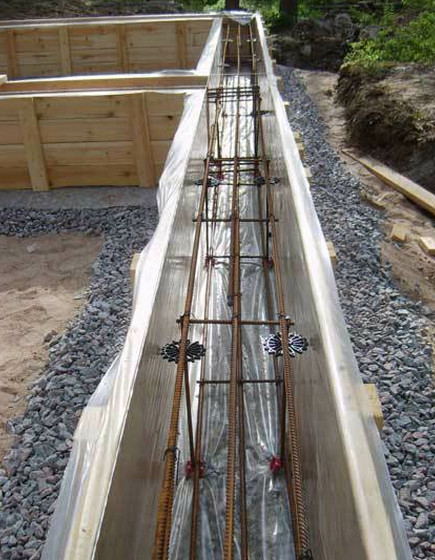

Образец установки арматуры для ленточного фундамента

Укладка, вязка, дистанционные пробки и прочие тонкости

Армирующий каркас в большинстве случаев собирают так:

1. На дно котлована укладывают продольные стержни нижней линии армирования.
2. Связывают их между собой с перехлестом в 20 номинальных диаметров, а на поворотах скрепляют Г-образными элементами той же толщины и с таким же перехлестом.
3. Нижняя линия устанавливается на дистанционные пробки, формирующие нижний защитный слой.
4. С установленным шагом вяжется поперечная конструкционная арматура. Это могут быть разнонаправленные П-образные хомуты или кольца прямоугольной формы. Важный нюанс: все стержни продольного армирования, включая вспомогательные, устанавливаются внутри хомутов, а не снаружи.

Остается только пропустить в хомуты верхнюю полосу основного армирования, подвязать ее и разделить грани конструктивным продольным армированием. Все элементы рекомендуется скреплять проволочной вязкой, предпочитая ее дуговой сварке. После регулировки защитных слоев можно загружать плиты утеплителя и заливать бетон.

Определение количества вертикальной и поперечной арматуры

По плану на один «прямоугольник» необходимо:

2 х 0,35 + 2 х 0,90 = 2,5 м

Рассчитывая арматуру, принимаем значения с запасом (а не 0,3 и 0,8), чтобы обвязка была немного больше получившегося прямоугольника.

Важно! При сборке каркаса в подготовленной траншее вертикальные арматурные пруты устанавливают на дно, иногда их углубляют в грунт для повышения устойчивости конструкции. Тогда при расчете арматуры нужно принимать длину не 0,9 м, а увеличивать ее на 10–20 см.

Находим такие части во всей конструкции, с учетом расположения на местах стыковки стен и углах по 2 «прямоугольника».

Чтобы рассчитать арматуру, рисуем схему фундамента и определяем число получившихся фрагментов.

Берем длинную сторону (12 метров), на ней находятся 6 «прямоугольников» и два отрезка стены по 5,4 м, где находится по 10 перемычек. В результате получается:

6 + 10 + 10 = 26 шт.

Рассчитать число перемычек на участке 6 метров можно аналогичным способом, получаем 10 штук. Умножаем значение на количество стен:

2 х 26 + 10 х 3 = 82

Ранее было подсчитано, что на каждую часть получается по 2,5 метра арматуры, поэтому:

82 х 2,5 = 205 м

Итоговое количество материала

Рассчитывая арматуру, определили, что продольные усиливающие элементы имеют диаметр 12 мм, а вертикальные и поперечные — 8 мм. Прутков первого типа необходимо 184,4 м, а второго — 205 м.

Часто при вязке каркаса остаются небольшие обрезки, которые нельзя использовать. Поэтому, рассчитав арматуру, необходимо приобрести материал с запасом. Нужно купить около 190–200 метров прутков 12 мм, а также 210–220 м изделий с диаметром 8 мм. Благодаря таким несложным подсчетам легко определить необходимый объем арматурных стержней.

Какая нужна арматура для фундамента в зависимости от его категории

Есть три главные классификации фундамента, которые используются при качественном возведении частных коттеджей и промышленных зданий. Для каждой категории необходима разная арматура для фундамента:

• Ленточный тип основания. Это один из самых популярных и экономически выгодных вариантов, который применяется при строительстве частных домов/коттеджей. У него есть ряд преимуществ. Во-первых, он достаточно прочный и меньше других разновидностей подвержен деформациям различного характера. Во-вторых, при его использовании можно обустроить подвальное помещение. Для укрепления следует применять стержни толщиной 10-12 мм. В этом случае делается два пояса независимо от высоты самой ленты основания. В качестве поперечных и вертикальных хомутов для соединения можно использовать изделия с гладкой поверхностью;
• Плитная разновидность фундамента. Используется достаточно редко и только в тех случаях, где это требуется технологически. Он позволяет сделать здание более надежным и долговечным. Для его армирования используется более толстые стержни (12-16 миллиметров). Если толщина плиты будет более 15 сантиметров, то необходимо укладывать два и более армирующих пояса усиления;
• Свайный тип основания. Применяется для построек на неустойчивом грунте. Усиление выполняется рифлеными изделиями с диаметром 10-12 мм. Для соединения используются также рифленые прутки диаметром порядка 4-5 мм. В некоторых случаях применяются уже готовые сваи с железным укреплением внутри.

Соединять элементы конструкции можно вязкой или при помощи сварки. Сваривать можно только ту продукцию, которая имеет в своей маркировке букву «С». Большинство конструкций связывается при помощи специальной вязальной проволоки. Процедура соединения выполняется при наличии дополнительных инструментов (вязальный крючок или вязальный пистолет). С помощью пистолета процедура вязки будет идти быстрее и качественнее. Поэтому для экономии времени стоит потратиться на приобретение пистолета для вязки.
