Подпитка системы отопления: устройство систем контроля за давлением

Узлы подпитки на разных видах систем отопления

Открытая система

• расширительный бачок;
• котел (его выбор зависит от мощности и вида топлива);
• радиаторы;
• трубы для прокладки цельного трубопровода;
• запорная арматура из нержавеющей стали.

Из-за естественной циркуляции теплоносителя трубы в открытой системе прогреваются медленно, зато вода в них не закипает, значит, не вредит стенкам трубопровода. Если в зимний период отоплением не пользуются, то с него требуется слить воду.

• Котел располагают на нижнем трубопроводе.
• Расширительный бак устанавливается над котлом в верхней части схемы. Зимой его обязательно утепляют.
• Трубы соединяют между собой, но этих соединений, также как и поворотов трубопроводов, в открытой системе должно быть немного.
• Кран и фильтрующее устройство устанавливаются в тех схемах, где заполнение теплоносителя в систему происходит вручную.

Закрытая система

• Расширительного бака, регулирующего уровень воды, поддерживая ее в установленных пределах. При помощи него контролируется расход теплоносителя. Корпус бака выполнен из прочного металла, который состоит из двух частей, они отделены друг от друга резиновой диафрагмой. При нагревании и расширении жидкость перетекает в расширительный резервуар за мембрану, а после остывания жидкости газы, выделившиеся при этом и скопившиеся за мембраной, выталкивают жидкость из бака наружу.
• Редукционного клапана с фильтрами. Его конструкция отличается от аналога в открытой системе тем, что она оснащена манометрами, отслеживающими уровень давления. Чтобы правильно подобрать этот прибор, стоит заранее рассчитать нагрузки системы. В клапане предусмотрена специальная мембрана, на которую действует давление, создаваемое насосом. В его конструкции установлена пружина, которая после натяжения создает определенное давление, необходимое для вытеснения жидкости. Благодаря такому устройству закрытая система работает быстро и безопасно.
• Фильтра. Он убережет систему от попадания в нее мусора и образования накипи на стенках трубопровода.
• Обратного клапана. Он устанавливается прямо за редукционным клапаном, препятствует попаданию в трубопровод грязной воды. Его можно использовать отдельно или встроить в клапан подпитки.
• Прерывателя потока. Его монтируют перед редукционным клапаном, конструктивно он представляет собой сливную трубу, на концах которой расположены обратные клапаны.

В любой системе требуется поддерживать постоянный объем жидкого теплоносителя, чтобы не допустить аварийной ситуации.

Признаки нехватки теплоносителя

Убывать вода в контуре системы отопления может по разным причинам. Причем случается такое довольно-таки часто. Если хозяева дома еще не озаботились установкой автоматической системы подпитки отопительной сети, определить нехватку теплоносителя можно по следующим признакам:

• перегреву подающего водопровода и холодным радиаторам;

• бульканью воды в стояке;

• частым запускам и выключениям горелки газового котла;

• перегреву твердотопливного котла и срабатыванию предохранительного клапана.

В особенности опасной нехватка теплоносителя в контуре бывает в том случае, если в качестве основного нагревательного оборудования в сети используется ТТ котел. Вода в таком агрегате при недостаточном ее количестве закипит. После полного же ее испарения в котельной обязательно начнется пожар. К сожалению, подобные ситуации — далеко не редкость.

Также из-за недостатка теплоносителя в системе отопления могут расплавиться трубы, выйти из строя радиаторы и пр. Поэтому за положенным для частных домов давлением в контурах отопительных систем (в 1.5-2 бара) следить нужно обязательно.

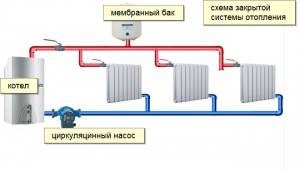

Закрытая система отопления

После заливки остатки воздуха выпускают через кран Маевского

В системах такого вида жидкость не взаимодействует с воздухом вне отопительного контура, она циркулирует за счет насоса. В конструкции есть расширительный бак с мембраной. Он представляет собой герметичную емкость, которая разделяется на две части при помощи резиновой перегородки. В нижнем отделении располагается теплоноситель, а в верхнем – воздух под постоянным давлением, составляющим 1,5 атмосфер.

Работу по заливке воды лучше выполнять вдвоем. Один человек следит за спуском воздуха из труб, а другой добавляет теплоноситель. Если нет возможности работать вдвоем, жидкость наливают постепенно под небольшим напором.

Алгоритм заливки воды в систему отопления в частном доме при закрытом типе:

1. Открытие клапана и установка под него емкости для сливания воды. Остатки жидкости будут заполнять бак, после чего их нужно слить.
2. Труба имеет небольшой уклон до нижней части. В этом месте монтируют кран, благодаря которому удаляются излишки воды. Также здесь имеется патрубок с обратным клапаном для заливки теплоносителя. Если к нему подведена труба от водопровода, следует открыть кран. В ином случае жидкость заливается с помощью шланга. Давление должно быть немного выше, чем в отопительной системе.
3. Краны перекрываются, когда трубы и радиаторы полностью заполнены теплоносителем. Вода перекрывается, когда давление на манометре достигает 1,5 атмосфер. Значение может быть другим, его можно узнать в паспорте приборов.
4. Спуск воздуха через кран Маевского.

Кран для закачки воды в двухконтурном котле – система заполняется автоматически

В домах также устанавливаются двухконтурные котлы. Они содержат в своем составе кран для закачки воды, поэтому проблем с набором теплоносителя не возникнет. Пользователю достаточно открыть кран в нижней части корпуса. Через него будет заполняться система обогрева дома. Для удаления остатков воздуха в верхней части ставится клапан. При этом многие модели имеют автоматизированную систему сброса воздушных масс.

Если в доме установлен газовый котел АОГВ, чтобы заполнить систему отопления закрытого типа, с отопительного устройства нужно снять лицевую крышку. Внутри нужно найти цилиндрический насос, в центральной части которого находится съемная крышка. Котел включают, ставят необходимую температуру. Во время процесса в насосе можно услышать бульканье, которое нужно устранить. Для этого крышку откручивают не до конца при помощи отвертки, пока изнутри не станет прокапывать вода. После крышку можно закрутить, подождать 2-3 минуты и повторить процесс еще пару раз. Когда работа будет бесшумной, включается электрический поджиг. Котел начнет подавать тепло в дом в рабочем режиме. По необходимости можно периодически открывать и закрывать кран подпитки.

Механическая или автоматическая подпитка какую выбрать

Клапан подпитки может иметь механическое и автоматическое управление. Первый вариант устанавливается там, где функционируют небольшие системы отопления. В них, как правило, любые скачки рабочего давления теплоносителя регулируются при помощи мембранных баков. А потери объема воды легче всего компенсировать, открыв вручную кран подачи в холодном водопроводе. Главное неудобство такого варианта — необходимость опыта для выполнения описываемых операций, а также обладание определенными техническими знаниями и навыками.

Обратите внимание! В этом случае придется самостоятельно контролировать давление внутри закрытой системы отопления. Чрезмерное увеличение объема теплоносителя может привести к возникновению аварийной ситуации

Автоматические клапаны подпитки устанавливаются в больших разветвленных системах. Нередко они входят в комплектацию отопительного котла, становясь частью его автоматики. Монтаж такого устройства не вызывает особых трудностей. Но его осуществление делает всю схему энергозависимой. И это необходимо учитывать, выбирая ту или иную разновидность технического узла.

Принцип работы автоматического клапана

Клапан авто подпитки

Принцип работы автоматического клапана предельно прост. Предварительно настраиваются параметры работы. Заранее программируются потери воды — закладываются показатели наименьшего давления. Если объем теплоносителя падает, допустим, на 10%, клапан срабатывает и запускает работу насоса. Последний из магистрали подачи холодной воды закачивает необходимый объем жидкости. Когда происходит восполнение, клапан снова срабатывает и перекрывает подачу в автоматическом режиме.

Монтируется описываемое устройство просто. Сначала на линии подачи холодной воды устанавливается измерительный манометр или любой другой электроконтактный датчик, который позволяет регулировать давление в двух направлениях. Одна его группа настраивается на меньшее рабочее давление. Именно там устанавливается промежуточное реле или контактор. Он при падении объема горячей воды внутри закрытой схемы включает механизм, запускающий вытягивающий насос. Вторая группа отключает все эти звенья, когда объемы воды восполнены. В качестве исполнительного механизма может быть использован электроклапан — вентиль с электромотором.

Обратите внимание! При использовании автоматического клапана подпитки система отопления самостоятельно контролирует давление и так же самостоятельно рассчитывает компенсирующий объем воды. Это главное преимущество данного технического узла

Когда нужно организовывать подпитку при помощи байпасной схемы?

Автоматическая подпитка систем и ее эффективность

Как правило, все закрытые системы отопления могут эффективно функционировать только при большом рабочем давлении теплоносителя. Но здесь решающим фактором становится еще и температура горячей воды.

При ее повышении увеличивается тепловое расширение некоторых технических узлов. Компенсировать его помогает установка экспанзомата — гидроаккумулятора, способного накапливать гидравлическую энергию при ее избытке и отдавать при недостатке. Подключать его необходимо по байпасной схеме. Как это сделать, читайте здесь.

Советы по установке и комплектации

Нормальная работа автомата для подпитки системы отопления во многом зависит от установленных элементов и его месторасположения на схеме. Необходимо еще раз повторить, что монтаж узла следует выполнять только на обратную трубу отопления. В противном случае возможны ложные срабатывания системы, что является некорректным.

Байпас

Варианты установки подпитки отопления

В автоматической подпитке любой системы отопления возможны поломки отдельных компонентов. Возникает вероятность уменьшения теплоносителя или невозможности его дополнения в трубопровод другим способом. Поэтому узел следует устанавливать на байпас.

При такой схеме подпитки во время ее поломки или необходимости проведения профилактических работ можно в ручном режиме дополнить систему отопления

Однако делать это нужно очень осторожно, так как велика вероятность превышения критического объема воды в трубах и радиаторах, что приведет к резкому возрастанию давления

Порядок действий:

1. Перекрываем запорные краны на магистрали клапана подпитки отопительной системы.
2. Открываем запорную арматуру на байпасе, обеспечивая приток воды.
3. Отслеживаем значение на манометре, который расположен не на магистрали подпитки закрытой системы, а после нее непосредственно перед насосом или котлом.
4. Как только значение давления достигнет нужного уровня (от 1,5 до 3 атм.) – перекрываем краны на байпасе.

Фильтрация

Фильтрационная система очистки воды

Так как в вышерассмотренных схемах предусматривается добавление водопроводной воды – нужно предусмотреть монтаж фильтрующей системы. По умолчанию практически все редукторы для подпитки системы отопления комплектуются сетчатыми элементами. Однако они рассчитаны только для задержания сторонних примесей большой фракции. Лучше всего установить полноценную систему предварительной очистки теплоносителя.

В этом случае можно приобрести бытовой комплект для очистки питьевой воды, так как он выполняет требуемые функции. При этом работа узла автоматической подпитки для системы отопления будет намного эффективнее:

• Уменьшится вероятность появления известкового налета на трубах и радиаторах;
• Снизится процентное содержание воздуха в жидкости, что благоприятно скажется на отсутствии коррозийных процессов;
• Возрастет периодичность обязательной промывки системы отопления.

В видеоматериале можно ознакомиться с интересной схемой подпитки отопления при наличии бойлера косвенного нагрева:

Основные правила обустройства подпитки отопления

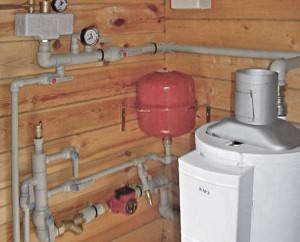

Пример узла подпитки системы отопления

Чем же обусловлено уменьшение объема воды в трубах? Главным источником ее утечки является превышение температурного режима работы. В результате этого происходит критическое расширение жидкости, после чего ее избыток в виде пара уходит через воздухоотводчик (закрытая схема) или открытый расширительный бак (гравитационная).

Установленный автомат подпитки системы отопления компенсирует недостаток воды, добавив нужный объем в магистраль. Но это не единственный случай, когда потребуется оперативное добавление теплоносителя в систему:

• Удаление воздушных пробок. В результате открытия крана Маевского или воздухоотводчика некоторая часть жидкости неизбежно выйдет из системы. В закрытой схеме при этом произойдет падение давления, на которое должна отреагировать автоматическая подпитка системы отопления;
• Микро протечки. Неплотное прилегание стыков трубопровода и потеря герметизации даже на небольшом уровне приведет к постепенному уменьшению объема воды. Выявить подобные дефекты затруднительно, но нужно. Автоматический клапан подпитки системы отопления сработает только после снижения давления до минимального уровня;
• Проведение ремонтных или профилактических работ;
• Образование коррозии на стенках металлических труб, что приводит к их истончению и как следствие – увеличение внутреннего объема. На первый взгляд – это незначительный фактор. Но если не установлена подпитка закрытой системы отопления – постепенно снизится давление и начнут образовываться воздушные пробки.

Из чего должно состоять устройство подпитки системы отопления? Все зависит от типа отопительной схемы. Также на конструкцию добавления теплоносителя в систему влияют ее характеристики: давление, температурный режим работы, схема магистрали, количество контуров отепления и т.д.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.

Как можно заполнить систему отопления в многоквартирном доме

Схема водяного отопления с попутным движением воды: 1 – котел; 2 – главный стояк; 3 – расширительный бак; 4 – воздухосборник; 5 – подающие стояки; 6 – обратные стояки; 7 – обратная линия; 8 – расширительная труба; 9 – насос; 10 – направление уклона труб.

Водяную задвижку, расположенную в доме, следует перекрыть, на подающем теплоноситель трубопроводе постепенно открывают сброс воды. В это время сброс на обратной магистрали перекрыт. Затем нужно очень медленно приоткрывать затвор на магистрали обратного трубопровода до полного открытия

Осторожность следует соблюдать, потому что если резко открыть подачу воды под высоким давлением общей системы отопления, это может привести к резким перепадам давления, вызывающим гидроудары. Толчок может быть настолько мощным, что одного будет достаточно для разрыва системы в самых уязвимых местах

Некоторое время понадобится, чтобы заполнилась отопительная система. Следует постоянно наблюдать за сбросом. Когда пойдет вода без примеси пузырьков воздуха, а это можно понять по прекращению характерного звука шипения, перекрывают задвижку сброса. Теперь пришло время открыть заслонку подачи воды в конкретное помещение. На завершающем этапе остается провести стравливание воздуха со всех отопительных контуров. Такой способ заполнения системы водой предусмотрен для .

Гораздо проще в обращении выглядит система с верхней разводкой труб

В таком случае следует одновременно, с той же осторожностью, приоткрывать сразу обе заслонки, при этом сброс должен быть закрыт. Для стравливания воздуха следует подняться на чердак строения и открыть воздушные краны, предусмотренные конструкцией

Другие виды теплоносителя

Пропиленгликоль обладает смазывающими свойствами, поэтому продлевает срок службы системы

Вода – это не единственный носитель тепла, которым можно заправить отопительный контур в доме или квартире. Для повышения эксплуатационных свойств применяются другие жидкости, например, антифриз. Он не замерзает при отрицательных температурах, благодаря чему трубы и батареи не лопаются в холод. Для заливания антифриза устанавливают трубы с небольшим диаметром и панельные радиаторы. Это позволит уменьшить количество теплоносителя и сэкономить средства.

Заполнить систему другими жидкостями сложнее, чем водой. Ее невозможно закачать от водопроводной трубы, поэтому алгоритм будет отличаться.

1. Для закачки жидкости в отопительный контур потребуется ручной (опрессованный) насос. Электрические модели не подходят, так как нужен специальный механизм. Ручное устройство способствует созданию номинального давления антифриза.
2. На обратный клапан в нижней части системы фиксируется шланг. Рядом с ним устанавливается емкость большого объема. Второй конец поднимается на высоту (второй этаж, чердак) для создания повышенного давления.
3. Когда заливка окончена, из прикрепленного шланга сливается жидкость.

После заливки можно проверять и использовать отопительные устройства.

Помимо антифриза может использоваться пропиленгликоль. Это вещество отличается от других теплоносителей своими положительными свойствами. К основным преимуществам можно отнести:

• Безопасность для человека. По этой причине многие производители советуют его использовать в двухконтурных и одноконтурных котлах.
• Сохранение текучести в любых условиях. Не замерзает даже при отрицательных температурах.
• Наличие смазывающих свойств. Позволяет уменьшить нагрузку на насос.
• Высокая инертность.
• Безопасность для любых материалов. Не повредит напольное покрытие в случае протекания.

Закрытые системы

Это системы, в которых жидкость не контактирует с воздухом вне системы. Имеют насос для принудительной циркуляции воды и расширительный бачок с мембраной. Более подробно о системе отопления с насосной циркуляцией мы уже писали здесь. Бачок представляет собой герметичную ёмкость, которая внутри разделяется на две части резиновой мембраной. В нижней его части находится теплоноситель, а в верхней – воздух под давлением в полторы атмосферы. Он давит на мембрану, в результате чего в системе устанавливается постоянное давление в 1,5 атм.

Расскажем, как заполнить закрытую систему отопления без ошибок. Лучше, чтобы работу выполняли два человека. Один будет заливать воду, а второй – следить за спуском воздуха из труб. Но если такой возможности нет, можно просто включить воду под небольшим напором. Трубы в этой системе имеют небольшой уклон вверх от котла, до верхней точки. В этой точке устанавливают клапан, через который выводится воздух.

Перед тем, как заполнить водой закрытую систему отопления, клапан следует открыть и подставить под него таз.

Далее трубы должны иметь небольшой уклон вниз, до нижней точки. В этом месте устанавливают кран для удаления воды из системы. Здесь же есть патрубок для закачки в неё воды (обычно располагается чуть ниже котла). Он оснащён обратным клапаном, который позволяет воде поступать внутрь, но препятствует её вытеканию наружу. Если к патрубку подведена водопроводная труба с краном, следует просто его открыть. Если такой подводки нет, подойдёт другой способ, как заполнить систему отопления: с помощью гибкого шланга. Его нужно подсоединить к водопроводной системе (например, к обычному крану в кухне) и к патрубку. Давление в системе водоснабжения должно быть чуть больше давления отопительной системы.

Когда трубы и радиаторы отопления заполнятся теплоносителем, а из клапана в верхней части системы начнёт стекать вода, его стоит перекрыть. Затем нужно спустить воздух из батарей (кранами Маевского). Воду перекрывают, когда после полного спуска воздуха её давление на манометре, встроенном в котёл, достигнет полутора атмосфер (или больше, если паспортом котла предусматривается большее давление в системе).

В двухконтурных котлах имеется в наличии модуль подпитки водой отопительной системы. Он содержит кран для закачки воды. Поэтому не будет проблем с тем, как заполнить систему отопления двухконтурного котла, ибо сделать это легко. Достаточно открыть кран (внизу котла). Через него произойдёт заполнение водой системы отопления дома. Хотя современные котлы и оборудованы системами автоматического сброса воздуха, они не устраняют весь воздух из системы. Поэтому установка клапана в верхней её точке обязательна.

При запуске газового котла проделывают ещё одну важную процедуру. Снимают с котла лицевую крышку, находят цилиндрический циркуляционный насос подкачки, у которого посредине есть съёмная крышка. Включают котёл, устанавливают на нём рабочую температуру. В насосе начинается бульканье из-за наличия воздуха. Его нужно устранить. Для этого слегка (не полностью) откручивают крышку с помощью отвёртки, пока изнутри не начнёт прокапывать вода. Как только это случилось, закручивают её назад. Ждут 2-3 минуты и повторяют процедуру ещё пару раз. Когда работа прибора станет тихой, включится электроподжиг. Котёл начнёт подавать тепло в рабочем режиме. Ещё раз смотрят на давление в системе, и если надо, ненадолго открывают кран подпитки.

На этом завершается заполнение водой закрытой системы отопления, и остаётся произвести её дополнительную отладку. Она заключается в том, что с помощью регулирующих клапанов на патрубках радиаторов можно немного прикрутить подачу тепла на батареи, которые расположены недалеко от котла, и увеличить его подачу на дальние радиаторы. Теперь не возникнет заминки с тем, как правильно заполнить закрытую систему отопления водой, и можно сделать эту работу самостоятельно быстро и качественно.
