Определение русской печи
Прежде чем углубляться в тему, следует разобраться с определением.
и собственно кладка (кирпич выкладывается слой за слоем горизонтально, с детальной распиской мест размещения элементов оснастки);
и тип печной конструкции (печка-порядовка, у которой каждый слой связан с размещением какого-либо элемента).
В общих чертах, под русской понимается печь, наделенная следующими особенностями:
- массивность и размах (как правило, конструкция занимает не меньше ¼ избы, а иногда и половину);
- наличие полатей (их еще называют лежанкой — местом, куда укладываются люди на время сна или при недомоганиях, чтобы прогреться);
- совмещённость обогревающей основы с плитой для приготовления пищи;
- для отопления используются преимущественно дрова.
В старинных моделях было принято использовать саму топку для готовки еды в окружении раскаленных дровяных головешек (огнеупорные пищевые емкости с кашей или похлебкой «рогатым» ухватом помещались внутрь топки, где томились по нескольку часов).
На сегодняшний день существуют модификации. в которых допускается использовать коксовый уголь в топке. Он дает больше тепла, чем обычная древесина, но зато и угольная пыль — немалая проблема. При этом в готовке еды пользуются горизонтальной плитой, а от эффекта «томления» приходится отказаться.
Такие обогревающие конструкции актуальны для России, восточных регионов Украины, а также северных районов Белоруссии. Если вас интересует схема или кладка, в западноевропейских источниках информации практически нет.
Размеры некоторых моделей достигают 1,5-2 м в длину и/или ширину. По высоте (дымоходную трубу в расчет не берем) более 1,2-1,5 метров. Наверное, в это трудно поверить, но самые гигантские печи достигали таких размеров, что внутри них вполне можно было помыться человеку. В современных условиях такие проекты спросом, конечно, не пользуются.
Возвращение традиций
Нельзя сказать, что русская печь в доме – это музейный экспонат, который неожиданно вернулся из прошлого. На самом деле, она никуда и не исчезала, более того, она является частью некоторых русских глубинок, которые незнакомы с магистральным газом.
Массовое возвращение русской кормилицы в избалованные цивилизацией дома – это не дань моде. Вероятнее всего, здесь играет роль желание людей чувствовать себя в доме комфортно и уютно, наполнить его приятным ароматом выпечки и встретиться семьей перед очагом открытого огня за вкусным ужином приготовленным в настоящей русской печи. Ведь ни одно чудо техники не даст тех ощущений и эмоций, которые испытывают люди при виде пламени.
Поможет чувствовать себя в доме комфортно и уютно
Русская печь, отделанная качественным материалом, не выглядит пришельцем в доме. Сегодня она стала более компактной, практичной и износостойкой. Печь на дровах, в зависимости от ее конструкционных особенностей, размещают не только на кухне, но и в гостиной, столовой. Мастера для удобства хозяек интегрируют в них все необходимое, вплоть до вытяжек.
Русская печь без встроенных варочных поверхностей с легкостью может занять центральное место в библиотеке, спальне. Лежанка может с легкостью заменить даже самое уютное кресло или даже диван.
Чтобы выбрать наиболее подходящий проект для дома, нужно рассмотреть подробно несколько вариантов. Они различаются размером, функциональностью, ну и конечно стоимостью.
Обустройство русской печи в загородном доме – это работа только для профессионалов. Независимо от навыков в строительстве, возведение такой конструкции требует не только умений, но и знаний особенностей, а также технологий.

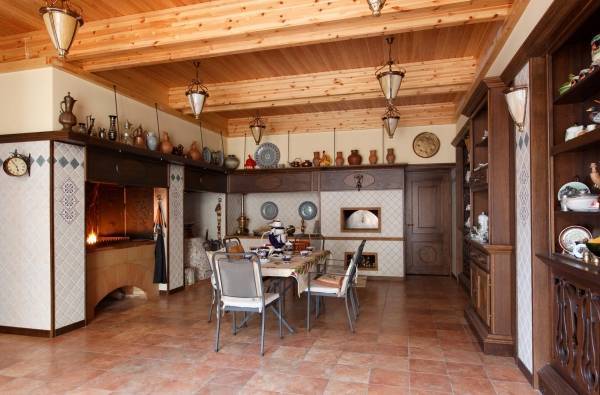

Интересное дизайнерское решение
«Аля-рус» — дизайнерских хит
Эта модель имеет достаточно компактные размеры. Она не имеет дополнительного оснащения, такого как варочная поверхность, большого лежака или возможности наблюдать за эффектом пламени. Этот вариант подойдет для небольшой кухни. Такая печь украшается декоративными элементами, которые ассоциируются с Россией. Она смотрится легко и прелестно в деревянном доме. Особенности:
- несмотря первичную простоту декора, такую печь не стоит перегружать аксессуарами. Достаточно будет нескольких украшений;
- ее можно устанавливать не только под стенкой. За счет своей компактности, она неплохо будет смотреться и центре кухни, если позволяет площадь.
Этот вариант бюджетный. И если хочется в доме русскую печь, но при этом средства не позволяют роскоши, можно остановиться на этом варианте.
Подходит для домов в деревенском стиле

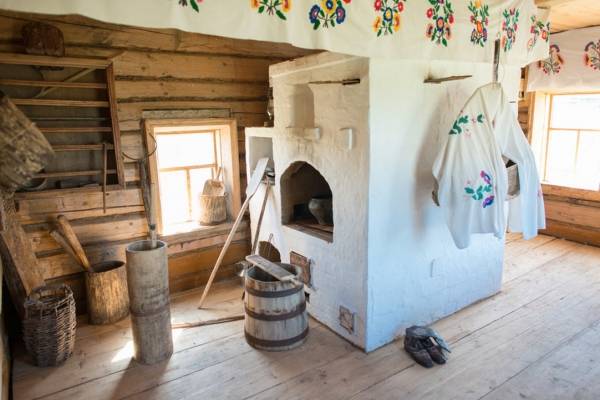

Русская изба – классический стиль
Такая конструкция лучше подходит для домов в деревенском стиле. Это могут быть строения из сруба, дерева или иметь соответствующий интерьер. Классический стиль – это печь, выполненная из кирпича, отделанная декоративными элементами.
Отличным вариантом будет использование изразцов. Они способны украсить печь и придать ей исконно русский колорит. Такие печи выполняются функциональными – есть варочная поверхность, большой и удобный лежак. Можно устанавливать ее таким образом, чтобы функциональная часть была в кухне, а декоративная топка – в гостиной. Это даст возможность наслаждаться эффектом открытого пламени и легким потрескиванием дров.

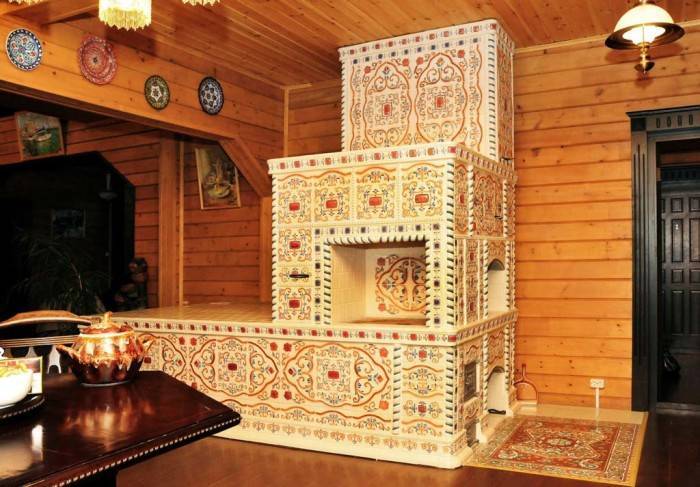

Терем – богатство и роскошь
Большая русская печь, напоминающая собой иллюстрации со старых русских сказок. Конструкция, выполненная в данном стиле – яркий акцент в любом помещении. Она красиво будет смотреться как в классическом интерьере, так и современном.
В стиле кантри
Характерные особенности:
- допускается украшение огромным количеством изразцов. Они только придадут сказочности оформлению;
- конструкция имеет достаточно большие размеры, поэтому подходит она только для больших помещений;
- могут использовать многие другие декоративные украшения они не перегрузят конструкцию.
Эта модель может быть оборудована варочной поверхностью, большим лежаком, который можно украсить легкими тканями. Часто дизайнеры предлагают устанавливать ее около стены и топочную часть выносить в соседнее помещение. Это даст возможность получить одновременно многофункциональную русскую печь на кухне и красивый камин в гостиной.
Материалы

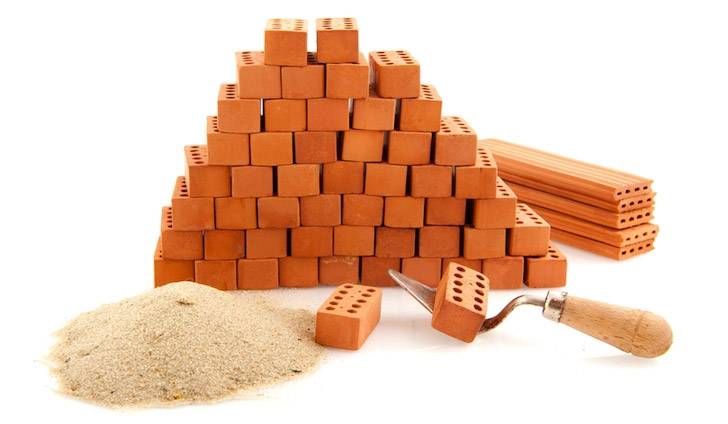

Кирпич
Кладка русской печи производится из красного керамического кирпича. Кирпич должен быть хорошо обожжен и самого высокого качества – плотный, гладкий. Пережженный кирпич (с темным нутром, если его разбить) абсолютно непригоден. Также не годится кирпич пустотелый: тепло будет плохо растекаться по телу печи, ее нутро будет перегреваться и вся печь скоро начнет разваливаться.
Особенно тщательно нужно подбирать кирпичи для пода: они должны быть ровными, гладкими, совершенно одинаковой высоты. В старые времена печники выбирали подовые кирпичи из закупаемых партий и хранили отдельно. В наше время под можно выгладить после кладки болгаркой с чашеобразным кругом. По идее, печь от этого хуже не станет, но опытных данных нет.
Облицовка печи и верхний ряд лежанки могут быть выложены из лицевого кирпича на известковом растворе. Тогда полати никогда не провалятся, и отделка печи не вызовет затруднений – кладка на глине с уширенными швами (см
ниже) хоть и жаростойкая, но не очень-то прочная и ровная, а штукатурка и плитка на ней держатся неважно
Раствор
Кладочный раствор для русской печи не совсем обычный; тут важно сочетание жаропрочности, высокой теплоемкости и равного с кирпичом ТКР. Состав раствора таков:
- Тщательно просеянная самая жирная, какая только найдется, глина – 3 объемных части.
- Просеянный и прокаленный речной песок – 3-5 объемных частей.
- Чистая вода – 1 объемная часть.
Раствор должен быть также очень жирным – густым, вязким. Его кондицию проверяют двумя дощечками; между ними сжимают шарик свежего раствора размером с теннисный мяч. Тощий раствор растрескается сразу; средненький при сжатии примерно на 1/3, а хороший – наполовину. Слишком мягкий и текучий раствор также не годится; в него нужно добавить песка, но не более чем 2:1 относительно глины.
Хорошая глина для кладки печей когда-то представляла серьезную проблему. Сейчас строение русской печи упрощается: в продаже есть готовые сухие смеси для кладки печей и отдельно – жирная глина.
При высыхании жирный раствор нередко трескается. В таком случае трещины замазывают средним или тощим глиняным раствором, но ни в коем случае не известковым, гипсовым или цементным.

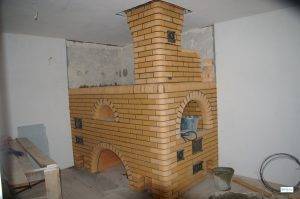

Кладка печки с лежанкой своими руками
Фундамент
Класть печку с лежанкой своими руками начинайте с устройства фундамента. Он должен быть независимым от основания дома, а его глубина — ниже уровня промерзания грунта. Глубина котлована стандартно составляет 0,5 м. Из них 30 см занимает песчано-гравийная подушка (10 см песок и 20 см щебень). Толщина бетона составляет 20 см.
На щебень перед заливкой бетона настилают рубероид (2 слоя). Это — гидроизоляция фундамента. Обязательно устанавливают съемную опалубку (доски предварительно надо намочить) и арматурную сетку. Устройство фундамента заканчивают укладкой асбестового листа, а на него кладут лист кровельной стали.
Раствор для кладки
Кладку печи осуществляют раствором, который замешивают из глины и мелкозернистого песка (зерно до 1,5 мм). Глину можно добыть самостоятельно или купить шамотную глину. Пропорции раствора определяют во время замеса пробного количества: шарик не должен растрескиваться, консистенция — густая, эластичная. Глину предварительно замачивают водой на сутки. Готовый раствор должен медленно сползать с лопаты и не оставлять на ней следов.
Также можно использовать следующий рецепт для замеса раствора:
песок х глина х асбест х известь или цемент соответственно 2х1х0,1х1.

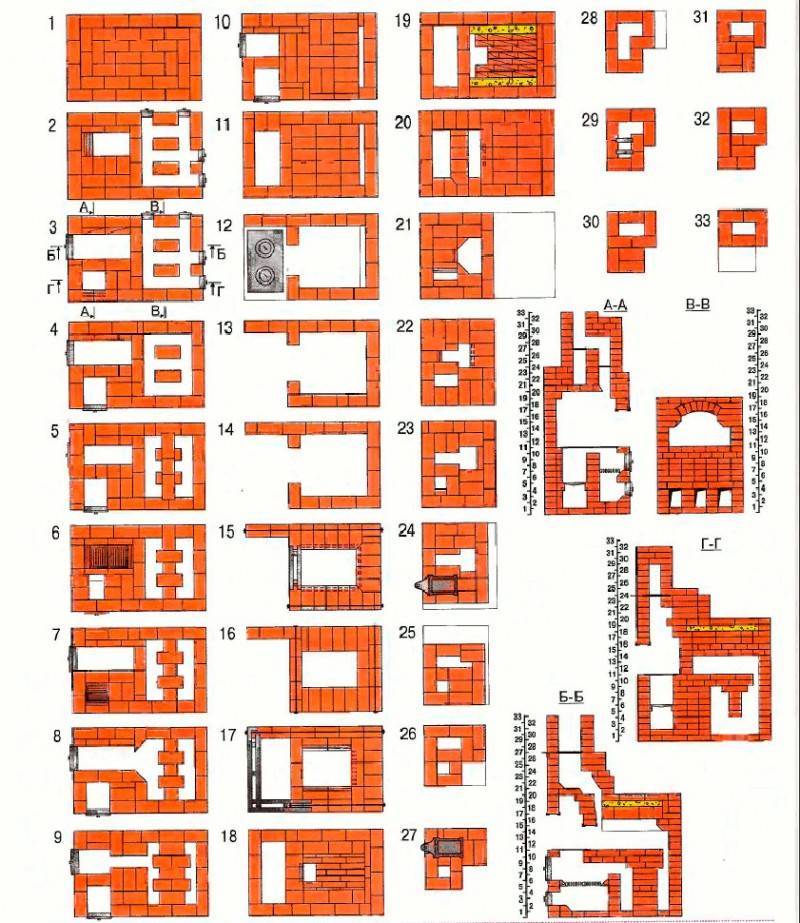

Порядовка
Красный полнотелый кирпич предварительно замачивают в воде. Во время кладки следует соблюдать перевязку швов во всех рядах.
- 1, 2 ряд. Укладка шанцев. Они представляют собой кирпичные стенки, на которых стоит агрегат. Предохраняют пол от перегрева.
- 3,4 ряд. Установка перегородки, дверцы поддувала с асбестовой подмоткой по ее периметру.
- 5 ряд. Дверца поддувала перекрывается, устанавливается дверца для прочистки топки. С этого уровня начинают делать внутреннюю футеровку топки (используют шамотный кирпич).
- 6 ряд. Продолжение 5-го с одновременной установкой колосниковой решетки.
- 7 ряд. Перекрывается дверца для прочистки топки. Начиная с этого уровня, выкладываются вертикальные каналы (колпаки). Здесь же устанавливается топочная дверца.
- 8,9,10 ряды. Продолжается кладка колпаков. В 8 ряду формируются каналы (опускной и подъемный).
- 11 ряд. Перекрывается дверца топки. Здесь делают 4 канала для доступа воздуха: из топки в подъемный канал, из перехода от топки в дымовой канал, между глухими камерами (2 шт.). На этом уровне заканчивается нижняя часть печи.
- 12 ряд. Перекрываются каналы. Заканчивается формирование колпаков.
- 13 ряд. Колпаки перекрываются. Заканчивается футеровка топки.
- 14 ряд. Укладка перекрытия.
- с 15-го ряда осуществляется формирование вертикального дымового канала.
- 17 ряд. Делают основание перетрубья с предварительной установкой трубы или уголка под его угол.
- 18 ряд. Закладывают свод варочной камеры.
- 22 ряд. Перекрывается задвижка.
- с 23 ряда делают дымоход.

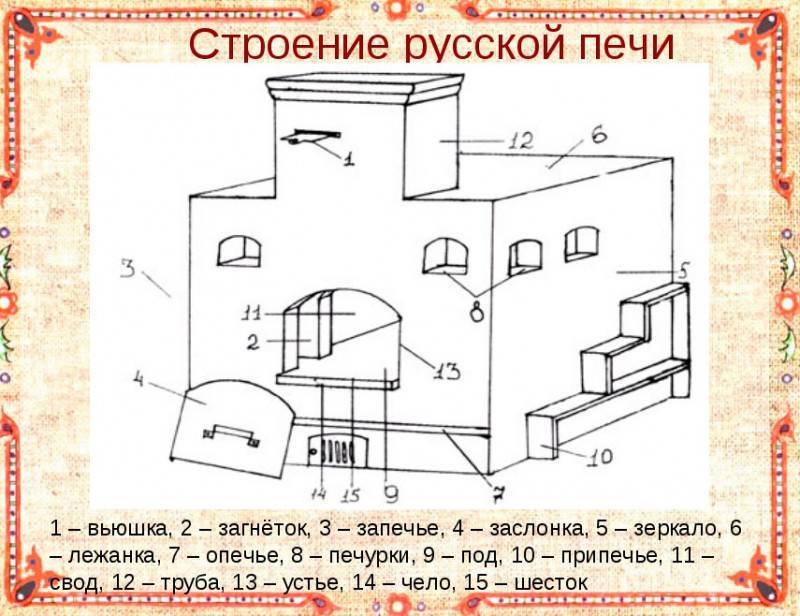

Устройство русской печи
Основные элементы, без которых устройство русской печи немыслимо:
фундамент (опечье);
варочная камера, она же топка, еще называемая горнилом или топливником. Расположена под лежанкой. Воздух для горения дров поступает через зев, а после нагревания направляется к перетрубью, после чего — в дымоход для удаления на улицу;
щеки — передняя стенка топки;
устье — промежуток между щеками топки для сообщения топки с дымовой трубой и отапливаемым помещением;
Также немаловажная роль устья — закладка посуды и дров в топку (горнило).
- свод — самый верхний слой топки. Во время эксплуатации подвергается интенсивному нагреву, поэтому склонен к образованию щербин от раскаливания. Сюда необходимо привлечь наиболее жаропрочные и теплоемкие материалы;
- под — дно варочной камеры (горнила). Имеет небольшой уклон к входу в топку, чтобы пользователю было легче задвигать и выдвигать тяжелую посуду с едой. Устанавливается непосредственно на подспыпку свода. Обеспечивает прочность кирпичей, стесанного на конус по цилиндрической поверхности;
Рекомендуется хорошенько зашлифовать верхнюю поверхность пода, чтобы максимально упростить передвижение тяжелых чугунков и других емкостей с пищей.
- подпечек (подпечье) внутри опечья под подом. Элемент предназначен для хранения и подсушивания дров;
- варочная плита. Самостоятельная поверхность, основа которой — чаще всего чугунная, а иногда и стальная деталь. Расположена на подпечке;
- шесток — площадка перед входом в горнило. Именно здесь размещается плита, если она в модели предусмотрена;
- «корыто» или полуциркуляционный свод — покрывает подпечек. На корыте рассыпается материал, способны удерживать тепло (кирпичная крошка, песок, камешки);
- палати (в некоторых регионах говорят «полати») или перекрыша. Данный элемент также называется лежанкой — местом, где укладываются спать люди. В классических моделях расположена строго за дымоходом, в некоторых более современных — перемещена в любую боковую сторону. Именно на этом уровне порядовка завершается самым верхним слоем кирпича;
- хайло — дымоотводящее отверстие над шестком перед устьем. Представляет собой раструб, расширяющийся книзу. Во время работы печи туда уходит дым от сгорающих дров.
Более сложные проекты могут включать в себе еще ряд элементов — для улучшения теплоотдачи. для задержки тепла, для размещения остывающей готовой еды и холодной чистой посуды. Чем выше требования пользователя, тем сложнее схема печи, ее устройство и кладка кирпичей.
Значительным элементом конструкции печи является дымоход. Как правильно его выбрать и установить читайте в этой статье. а инструкцию по уходу за ним, включающую чистку, найдёте здесь: http://gidpopechkam.ru/materialy-dlya-pechi/kak-pochistit-dymoxod.html

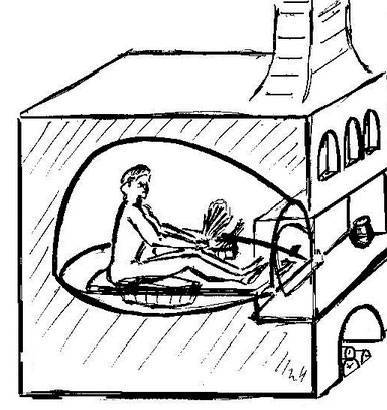

На печку в ночь болячки прочь

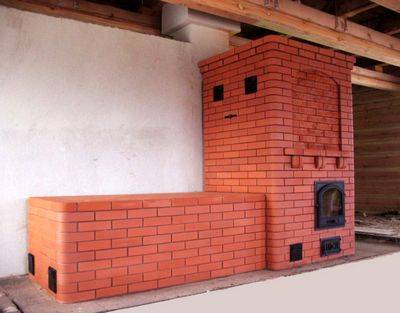

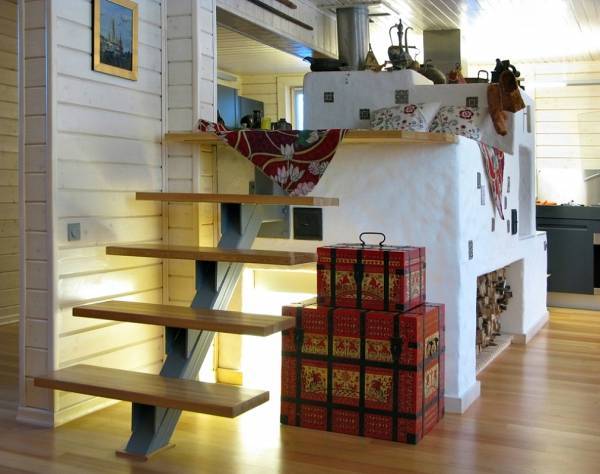

Кирпичная печь с лежанкой — это не просто комфортно, но и полезно. Наши предки основное время проводили в поле или уходом за домашним скотом, порой на ветру и в сырости. Отсюда не редкость заболевание суставов, ревматизм и радикулит.
Конечно, в те времена было принято лечить данные болезни в основном народными средствами: различными отварами и компрессами. Неплохо помогала и русская баня с паром. Однако баня топилась не чаще раза в неделю из-за неприспособленности их к постоянной эксплуатации: протопка бани – процесс, требующий времени.
А вот печь с лежанкой, в отличие от бани, всегда была центром дома. С их помощью можно было одновременно прогревать избу и лечить больные суставы.
Порядовка печи с лежанкой
Печь с лежанкой в своем уникальном сочетании обогрева помещения и приготовления пищи придаст необыкновенный дух русских традиций. Печь работает на дровах, ее часто устанавливают в загородных домах, на дачах.
По своей конструкции печь с лежанкой в основном бывает нескольких видов: традиционная русская, теплушка, Кузнецова. В строении всех этих моделей выделяются такие элементы:
- лежанка;
- печь для отопления;
- варочная поверхность;
- духовка;
- зольник;
- дровник;
- место для кухонной утвари.
Процесс формирования
Такую конструкцию можно сделать своими руками, используя подготовленные чертежи. В качестве материала используется огнестойкий керамический кирпич высокой пробы. Все чертежи и схемы выполняются заранее. Выполнив порядовку. можно определить требуемое количество кирпичей. Как разработать план строительства печки – предлагаем посмотреть в представленном видео.
Фундамент и основа
Смесь для раствора можно купить готовую в мешках или замесить раствор своими руками из цемента, песка и глины. В соответствии с конструкцией заранее приобретают чугунные плиту для варки, дверки для топки, задвижки, колосник.
Как и все печи, агрегат требует отдельного фундамента. ведь общий вес достигает 10 тонн. Его можно сделать своими руками, проведя расчет глубины котлована, при условии, что каждые 5 см соответствуют 1 тонне веса, а площадь фундамента должна быть на 15 процентов больше основания печи. На дно ямы насыпают слой песка, утрамбовывают его, слой щебня, устанавливают арматуру и заливают бетоном ниже уровня пола. Застывание фундамента требует не менее двух недель, после чего делается гидроизоляция для предотвращения попадания влаги в печь. Наглядный пример создания фундамента в видео инструкции.
Опираясь на разработанную порядовку, сначала выкладывается основа печки. Она должна быть из нескольких рядов кирпича, горизонтально выравненных, с прямыми углами. Расстояние от кладки до стены должно быть не менее 15 см. В следующем ряду закладывается поддувало и воздуховоды.
Основные элементы конструкции
За счет змеевидного извилистого воздуховода, прогретый в топке воздух, поднимается, проходит через все тело печи и нагревает лежанку. На восьмом – девятом ряду делают перекрытие на лежанке и топке. Затем докладываются ряды для духового шкафа и варочной поверхности, а также ряд, отделяющий варочную поверхность от стены. После, выкладываются перемычки. Над духовым шкафом применяется простая или фигурная кладка (аркой, клином), а над кожухом плиты используются металлические уголки, делается декоративная полочка.
Следующие ряды объединяют все дымоходы в один. а на стенках делаются окошки, рядом с духовкой #8212; «летник», для поддержания горения в теплое время года, а расположенные выше – для более сильного отопления помещения в холодное время года. Труба выкладывается выше, имеет квадратное сечение, лучший размер кладки 2,5 кирпича. Перекрытия, через которые проходит дымовая труба, изолируются базальтовыми плитами в несколько слоев.
Завершение работы
Внешнюю часть дымохода лучше выкладывать из силикатного кирпича. он более стойкий к колебаниям температур и атмосферным осадкам. После того как дымоход построен, устанавливаются вся чугунная и иная фурнитура. Для точности работы каждый слой кирпича сверяется с чертежами порядовки, которую можно повесить вблизи стройки. Пример создания простой печи с лежанкой своими руками представлен в видео.
Если планируется простая кирпичная кладка, то достаточно будет просто очистить поверхность печи жесткой щеткой и выровнять швы. Кирпичную печь можно покрасить термостойкой краской в нужный цвет и добавить русских традиционных орнаментов и рисунков, выполненных своими руками.
Печь с лежанкой украшенная изразцами имеет очень богатый вид и станет главным украшением дома. Стоимость такой отделки зависит от качества плитки. Помимо декоративной функции изразцы хорошо удерживают тепло, и ухаживать за ними легче, чем за другими покрытиями.
Печь обладает высоким уровнем КПД (до 60 процентов), она равномерно прогревает одно или несколько помещений, безопасна в эксплуатации, имеет долгий срок службы, производит оздоровительный эффект.
Приступая к работе, необходимо оценить свои силы. ведь строительство печки с лежанкой обходится недешево. Хороший домашний мастер может проделать много этапов в строительстве своими руками, но профессиональный печник скорректирует работу или, основываясь на своем опыте, поможет исправить допущенные ошибки.
Преимущества и недостатки
Тем, кому приглянулась русская печь с удобной лежанкой, и он готов выполнить работы самостоятельно, интересно будет ознакомиться с достоинствами и недостатками такого элемента интерьера. К его плюсам можно отнести:
- длительный эксплуатационный срок (более 25 лет);
- возможность отопления нескольких помещений одновременно;
- отличная теплоотдача и сохранение тепла после истопки;
- наличие места для отдыха с терапевтическим эффектом;
- интересный элемент интерьера.
Из минусов можно назвать необходимость заготовки большого количества дров, а также наличие из-за них мусора, который приходится постоянно убирать. Но основным недостатком является то, что для выполнения кладочных работ потребуется опытный мастер, а это повлечет дополнительные финансовые расходы.
Особенности конструкции
Стандартными размерами классической печки можно считать полтора метра в ширину и два с лишним метра в длину. Место для лежанки располагалось на уровне человеческого роста (в среднем 170 см), а очаг обустраивали на высоте около 45 см от пола.
Фундаментом для конструкции ранее служили мелкие камни, кирпич, а иногда и деревянные бревна. Как правило, возведением очага занимались одновременно с постройкой дома. Для кладки применяли обожженный кирпич или сырец.
Материалом для первых дымоходов служило дерево, чаще всего дуб или сосна. Со временем его заменил кирпич или природный камень.
Русская печка своими руками
Надо отдать должное смелости некоторых предприимчивых людей, но сделать своими руками порядовку с лежанкой и готовочной поверхностью — довольно смелое решение. Дело в том, что как бы доходчиво ни выглядела схема конструкции на бумаге, воплотить ее в реальность довольно сложно. И все-таки для решительных людей есть рекомендации.
Инструменты для работы
Какой инструментарий вам понадобится:
емкость для замешивания раствора;
мерная планка, чтобы ширину кладочных швов;
строительный уровень — обязательно! Без него, гарантировано, конструкция будет иметь крен, а устранить его по окончании кладки уже будет невозможно;
правило (с его помощью выравнивается поверхность фундамента — операция разовая);
отвес (тоже крайне важное приспособление, служит для уточнения вертикальной кривизны в любом нужном месте);
порядовка — специально приспособление для многоуровневой печной кладки;
мастерок;
молоток с кирковым носом — ручной инструмент, позволяющий колоть цельный кирпич на куски вместо того, чтобы резать болгаркой. Материалы и элементы оснастки
Материалы и элементы оснастки
При создании русской печки с лежанкой и плитой вам потребуются дополнительные элементы, благодаря которым вы достигнете желаемый функционал:
-
- закаленный кирпич (рекомендуется М-200) в количестве 1850-1900 шт.;
- жирная чистая глина 245-250 кг;
- очищенный песок 295-310 кг;
Количество кирпичей, песок и глина приведены в количествах, рассчитанных на модель 2.3 длиной, 2.0 м высотой, 1.6 м шириной.
- колосники;
- топочные, прочистные и поддувальная дверцы;
- заслонка для топки;
- дымовая задвижка;
- варочная панель;
- стальной лист, стальной уголок, водонагревающий бак — по ситуации и в зависимости от проекта.
Количество дверц и колосников определяется исходя из нюансов проекта.

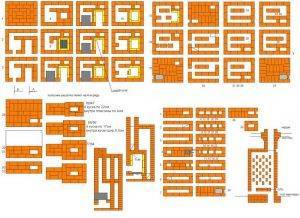

Порядок укладки слоев
В компетентно составленных рабочих чертежах русская порядовка с лежанкой и плитой представлена каждым уровнем по отдельности. Иначе сложить печку будет невозможно из-за сложности ее внутреннего (не видимого снаружи) устройства.
-
- Типовой пример:
- ряд 1-й. Слой укладывается без стяжки прямо на напольную гидроизоляцию. Подходит перекаленный кирпич, поскольку воздействия высоких температур не будет;
- ряд 2-й. По краям будущего пода кирпичи ставятся на ребро, а если используются не цельные кирпичи, в следующем ряду их обязательно нужно перекрывать цельными;
- ряд 3-й. Аналогичен предыдущему. Также здесь рекомендуется установить дверцу поддувала;
- ряд 4-й. Кладется так же, как 2-й;
В этом ряду не забудьте оставить место для прочистного канала.
-
- ряд 5-й. Прочистной канал продолжается. Сделать основание для будущих арочных сводов;
- ряд 6-й. Начинается сужение прочистного канала. Устанавливается колосник;
Колосники — это чугунные или стальные решетки, через которые проходит воздушный поток с улучшенной тягой. Пропускают кислород и задерживают зольный остаток от сгорающего топлива.
-
- ряды 7-й, 8-й. Здесь размещается стальной лист. Также необходимо закрепить проволоку, чтобы зафиксировать топочную дверку. Кладка пода закончена;
- ряд 9-й. Делается песчаная подсыпка. Кирпичи по всему ряду будущего пода устанавливаются на ребро.
- ряды 10-й, 11-й. Так же, как предыдущий. Поверху устанавливается варочная поверхность. На краю пода лучше всего уложить располовиненные кирпичи;
- ряды 12-й, 14-й, 16-й. Так же, как предыдущие.
Поднятие арки рекомендуется начать на 15-м ряду.
- ряды 17-й, 18-й. Между ними прокладывается вязальная металлическая проволока. На этих рядах свод сужается;
- ряды с 19-го по 21-й. Завершается работа над лежанкой;
- ряд 22-й. На этом уровне начинается подъем хайла. На этом этапе печная кладка очень сложная и ответственная;
- ряды с 23-го по 31-й. Формируется трубный канал. В нужных местах размещаются поддувала и задвижки.
Подводя итоги, отметим доступность кладки печей с лежанкой и готовочной панелью. Осуществить задуманное своими руками возможно, хотя и потребует высокой концентрации внимания, обстоятельности и многократных уточнений в расчетах. Непременно заручитесь поддержкой опытного специалиста — если не практическими действиями, то хотя бы полезными советами с его стороны.
