Виды печей

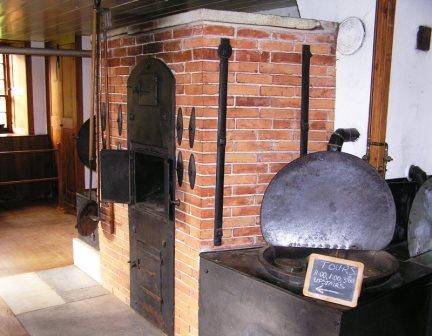

Отопительная система под старину
По функциональности печь с водяным контуром отопления почти ничем не отличается от аналогичной схемы с твердотопливным котлом. Отличие заключается только в расположении входного отверстия теплообменника. У печки оно несколько выше, чем у заводских котлов на твердом топливе. Это существенная разница, которую обязательно нужно учитывать при составлении схемы разводки трубопроводов.
В остальном все выглядит точно так же. Система нуждается в монтаже расширительного бачка, который будет компенсировать изменение объема нагретой жидкости
Очень важно выдержать уклон магистралей для беспроблемной циркуляции теплоносителя. Если дом большой, то желательно установить циркуляционный насос, поскольку принудительная циркуляция повышает эффективность водяного отопления
Для обустройства в доме водяного контура используют несколько видов печей:
- Дровяные. Можно устанавливать как кирпичные, так и металлические конструкции. Особенность заключается в конфигурации топки, которая адаптирована под сжигание дров.
- Булерьян. Конструкция не имеет отдельного теплообменника. Его роль играет корпус устройства. Все модели имеют дополнительную топочную камеру, в которой сжигается газ, выделяемый во время сгорания дров.
- Чугунные конструкции. Это отдельная категория печей, которая характеризуется большой теплоемкостью, длительным сроком службы и надежностью. Чугун хорошо противостоит окислительным процессам и высоким температурам. Теплообменник изготавливают из жаростойкой стали, поскольку чугун не терпит частых перепадов температуры.
Подготовка к началу работы
Для начала давайте проверим наличие необходимых инструментов. Для того, чтобы обложить котел отопления кирпичом нам понадобятся: молоток, мастерок, асбестовый картон, отвес и металлический уголок.
Перед началом кладки обязательно проверьте плотность основания под будущей конструкцией. Особенно, это касается тех печей, который обладают массивными размерами. Если вы не уверены, что пол в состоянии принять на себя весь груз, тогда сделайте дополнительные подпорки. Главное не лениться, иначе это может привести к трагическим последствиям. В случае если создание полнотелого фундамента для конструкции не возможно, можно установить опорные балки.
Печное отопление с водяным контуром своими руками поэтапное строительство
Сначала, прежде чем начать возводить печку, необходимо подготовить фундамент. Для этого необходимо выкопать котлован, глубина которого равна 150–200 миллиметрам. На дно слоями засыпать битый кирпич, щебёнку и бут. Затем всё залить цементным раствором. Фундамент должен возвышаться над полом на несколько сантиметров. На стяжку уложите гидроизоляционный материал.

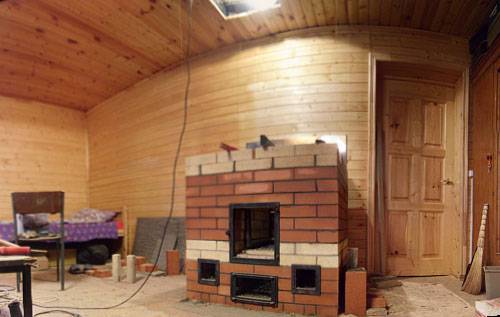

Процесс строительства печи с водяным контуром
Основные особенности кладки кирпича
Печь необходимо строить из качественных материалов. Стены можно возводить из кирпичей с нормальным обжигом, а вот для топочной части приобретайте тугоплавкие кирпичи.
- Прежде чем начать кладку, кирпичи необходимо смочить. Для этого погрузите их на некоторое время в воду. Когда от них перестанут выходить пузырьки воздуха, можно начинать кладку.
- Все ряды и углы обязательно привязываются.
- Цементный раствор наносите сразу на весь рад. Его слой должен быть около 5 миллиметров. Освежайте раствор на торце прямо перед укладкой на него кирпича.
- Когда дойдёте до топочной части, не наносите глину мастерком. Делайте это руками.
- Каждые пять рядов аккуратно срезайте излишки цемента со швов и протирайте их влажной губкой.
- Стены печки должны быть вертикальными и горизонтальными. Используйте строительный уровень постоянно во время кладки, чтобы проверять это.
Последовательность сбора частей радиатора
В секции ввинчиваются ниппели с правой и левой резьбой, между ними протягивается асбестовый шнур. Затем ниппели закручиваются до упора. Секции соединяются последовательно друг с другом. Проводится монтаж стояков. Вход и выход горячей и холодной воды располагается по диагонали батареи. Остальные входы – выходы необходимо заглушить пробками, чтобы обеспечить естественную циркуляцию воды в котле.
Полученную конструкцию необходимо располагать в дымовой канал, чтобы нагревать непосредственно парами, а не открытым огнем. Ее вход-выход лучше располагать перпендикулярно к полу. Для повышения естественной циркуляции воды необходимо, чтобы труба обратной линии проходила через фундамент печи и ее подпольное пространство. Это позволит увеличить разность температур между входящими и исходящими линиями. (См. также: Карта сайта)

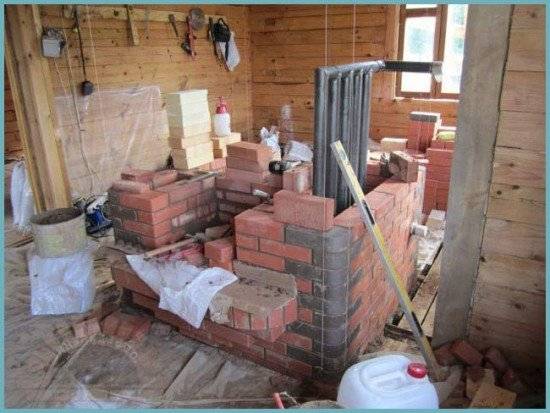

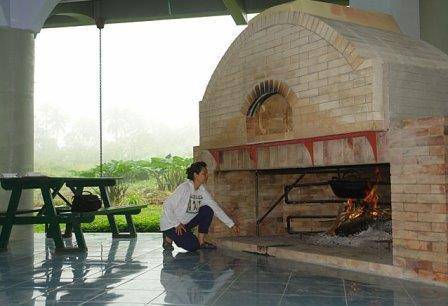

Кирпичная печь с водяным отоплением своими руками
Водяной котел для кирпичной печи можно изготовить самостоятельно, как и саму печь. Что касается водонагревателя, то в качестве его можно использовать обычный чугунный радиатор. Чаще всего используется М-140, который остается после сноса пятиэтажек. Емкость каждого радиатора примерно 1,5 литра. Если соединить друг с другом 12 таких секций, то в тоге можно получить компактный нагреватель с емкостью 18 литром и площадью 3кв. м. Сложно представить какие габариты должны быть у котла с такими характеристиками. Чаще всего такую конструкцию применяют для отопления русской печи. (См. также: Как сделать печь)
Прежде чем приступить к установке котла, необходимо разобрать радиаторы и очистить их от загрязнений. Желательно их промыть горячим раствором 6% соляной кислоты и ополоснуть холодной водой. В обязательном порядке необходимо поменять прокладки между секциями, так как температура может достигать до 600 градусов. При таком пекле картон попросту не выдержит и радиатор потечет. Лучше всего в качестве прокладки использовать асбестовый шнур, пропитанный олифой.
Водяной котел на дровах
Водяной котел на дровах – прекрасное решение оснащения теплом дачи или загородной резиденции. Основой конструкции такой печи является котел, устанавливаемый в специальном помещении, и бойлер, обеспечивающий водонагревательную функцию. Таким образом, с помощью данной отопительной конструкции можно обеспечить и нагрев горячей воды, что особенно актуально при отсутствии центральной системы водоснабжения. Чаще всего бойлер изготовлен из специальной нержавеющей стали, поэтому его можно использовать для бытовых нужд, например: мытья посуды и т.д.
Водяной котел на дровах – усовершенствованный аналог дровяных печей. Следует отметить, что дрова – сравнительно недорогой источник твердого топлива. Продукты сгорания, получаемые в результате эксплуатации водяного котла, отличаются экологичностью. Некоторые котлы помимо твердого источника в виде дров оснащены и дополнительными источниками топлива такими как: газ и электричество. В непредвиденных ситуациях, когда воспользоваться твердым топливом не будет возможности, котел станет работать на альтернативных источниках. Автоматизированные системы управления и безопасности позволят эксплуатировать отопительную систему с высокими показателями защиты.
Основным преимуществом отопительной системы на дровах является отсутствие дополнительного обслуживания. Благодаря высоким характеристикам, водяные котлы на дровах могут поддерживать оптимальную температуру в помещении. (См. также: Газогенераторная печь своими руками)
Сделать самодельный котел на дровах можно самостоятельно. Обычно для этого используются материалы, которые под рукой. Поэтому в некоторых случаях изделие может обладать незначительными характеристиками. Очень часто в качестве основного материала используются списанные производственные котлы
Основное условие при работе по сборке самодельного котла на дровах – предельная осторожность. При эксплуатации он не должен нанести вред здоровью жильцам или ущерб помещению
В принципе, в конструкции самодельного водяного отопления на дровах ничего нет сложного. Образно оно представляет собой бак с водой, в котором находится топка. Однако она может располагаться и под котлом. В этом случае через бак монтируются трубы, по которым движется раскаленный воздух от топки. В результате естественного движения горячих масс воздуха жидкость в баке нагревается.
Популярность котлов на дровах растет с каждым днем. Причина достаточно простая – постоянное повышение тарифов на газ. В связи с этим многие потребители принимают решение сделать самостоятельно систему отопления, топливом к которой будет являться древесина.
Преимущества системы отопления с помощью водяного котла и кирпичной печи
Преимуществ данной системы отопления достаточно много. Прежде всего, это эффективность теплоотдачи. Трубы от печи можно подвести ко всем помещениям. Водяной котел отопления может совмещаться с различными видами теплогенераторов. Если вместо воды использовать антифриз, то вероятность размораживания системы отопления при неработающей печи сводится к нулю. Кроме того, водяной котел отопления может работать как автономно, так и вместе с центральным отоплением.
Следует сказать о высокой надежности данной конструкции. Издавна кирпичная печь считалась надежным источником тепла. Совмещая ее с водяным котлом, коэффициент полезного действия резко возрастает, так как появляются расширенные возможности по теплоотдаче. Один водяной котел вместе с печью может обогреть до 100 кв. м., при этом затраты на эксплуатацию окажутся минимальными. Для наших суровых климатических условий достаточно лишь 2 топки в день, чтобы наполнить помещением теплом. Возможность применять автоматизированные системы контроля позволяют регулировать оптимальную температуру и работу самого котла. Таким образом, при правильной эксплуатации такая система отопления прослужит очень долго. (См. также: Котел в печь своими руками)
Кладка топки и монтаж вертикального теплообменника
Змеевик котла монтируется на надежном основании из бетона. Но сначала на фундаменте нужно своими руками выложить зольник (поддувало), на котором будет стоять колосник. Установив теплообменник, приступают к кладке стенок топки из шамотного или печного камня. Толщина стенок равняется половине кирпича. Устанавливаются дверки:
- Внизу у решетки колосника. Через нее чистят топливник от золы, а также используют для розжига.
- Через верхнюю загружают топливо и тоже используют для удаления золы.
Твердое топливо допускается закладывать в котел в любом положении. Конструкция котла увеличивает время сгорания и уменьшает теплопотери. Высота дымохода от основания печи должна быть не менее 5 м.
