П-образная лестница: 4 способа расчета, в зависимости от типа конструкции

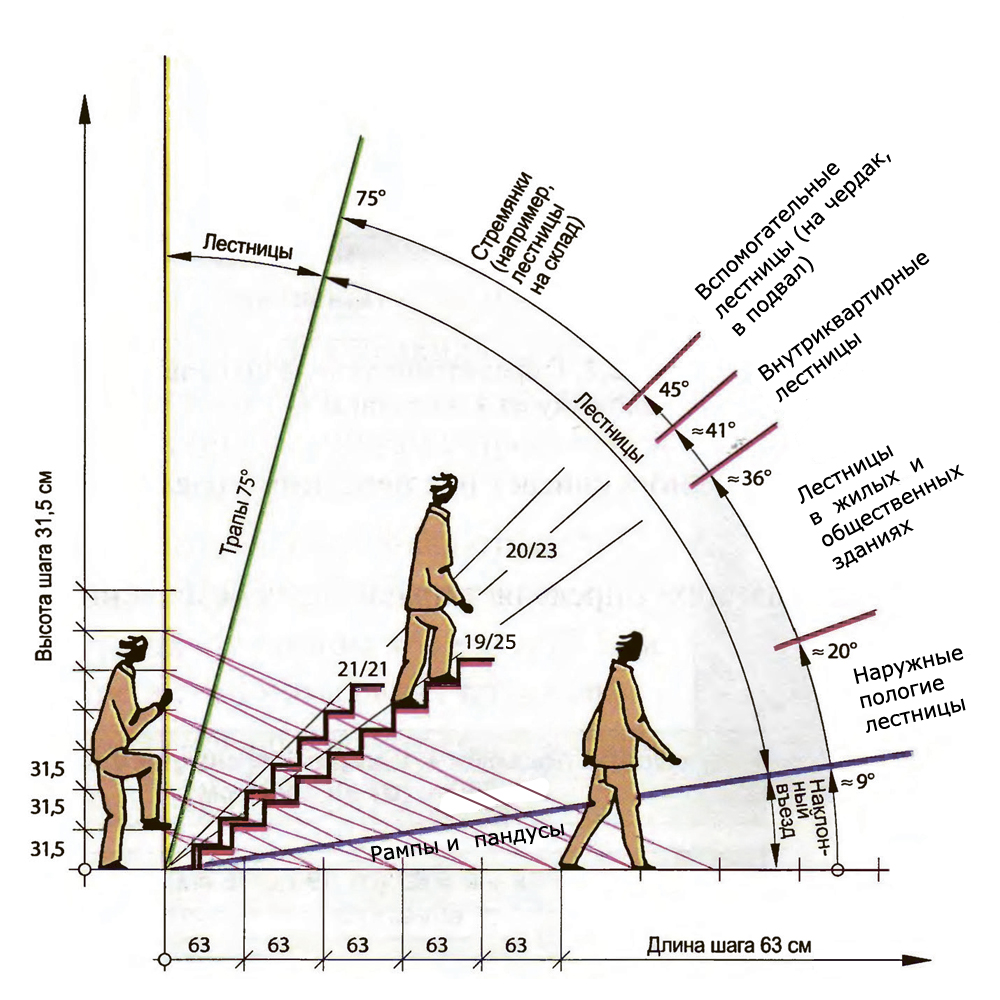

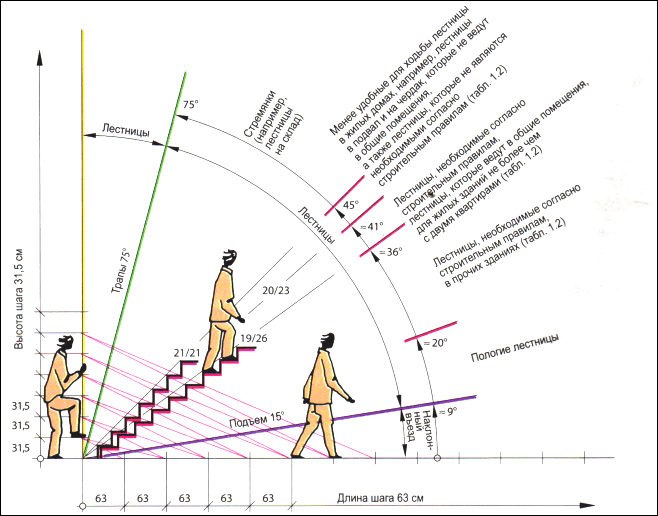

Угол наклона

К сожалению, архитектурные особенности дома не всегда позволяют создать ту конструкцию, которую хотели бы видеть хозяева. Главное, на что нужно обращать внимание – это угол наклона, так как именно от него зависит насколько удобно и, главное, безопасно будет осуществлять подъём и спуск.

Идеальный угол наклона равняется 45 градусам, но допустимо использовать и 40. Лестницы с меньшим углом занимают слишком много места, их ещё называют королевскими, так как ходьба по ним становится медленной, королевской.

На самом деле это не совсем удобно, так как подъём всего на второй этаж может занимать очень много времени, а если в доме три этажа и более?

Наклон более 45 градусов также не приветствуется, так как лестница становится слишком крутой, и ходить по ней может быть просто опасно. Такие конструкции чаще всего устанавливают вне жилых помещений, например в подвалах. Там можно пожертвовать эстетикой и удобством в пользу компактности конструкции.

Расчёты винтовой лестницы

Самая сложная в расчётах, но самая красивая и занимающая мало площади – это винтовая лестница. Для того чтобы создать надёжную и долговечную конструкцию, требуется соблюдать определённые правила при планировании и расчёте. Для того чтобы правильно рассчитать лестницу, используются как офлайн, так и онлайн-способы калькуляции. В отличие от формулы расчёта маршевых, тут потребуется намного больше параметров.

К уже известной межэтажной высоте, требуется заложить в расчеты:

1. Расстояние от подножки до перекрытия или низа доски верхнего витка, этот зазор должен быть более 2 м.
2. Потребуется знать толщину перекрытия, а также высоту подступи.
3. Измерить радиус внешний и внутренний (вокруг опоры)
4. Продолжительность по внешним и внутренним краям, а также рабочую протяженность, на которую будет приходиться основное движение.
5. Глубина проступи (не менее 10 см), по внешнему и внутреннему краю по линии движения (22-32 см).
6. Плановое и настоящее количество ступеней.
7. Ширина подножки.

Формулы рассмотрены в таблице:

Начинают изготовление лестницы на верхний этаж своими руками, когда расчёт по всем значениям будет соответствовать нормативным требованиям. В противном случае она получится неудобной или даже опасной.

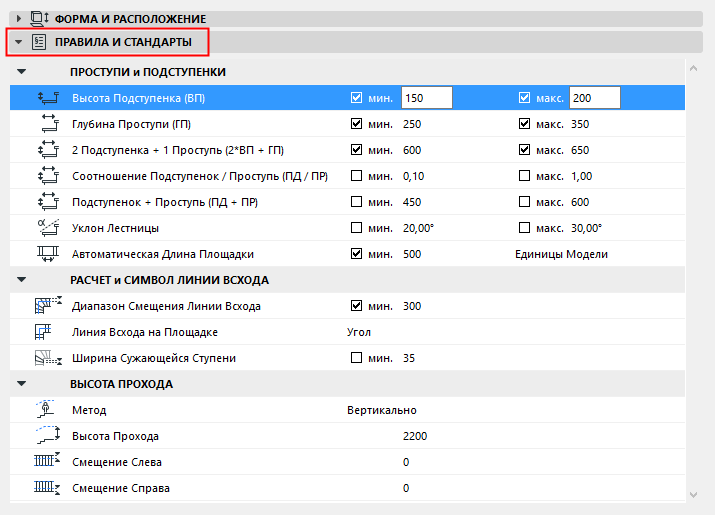

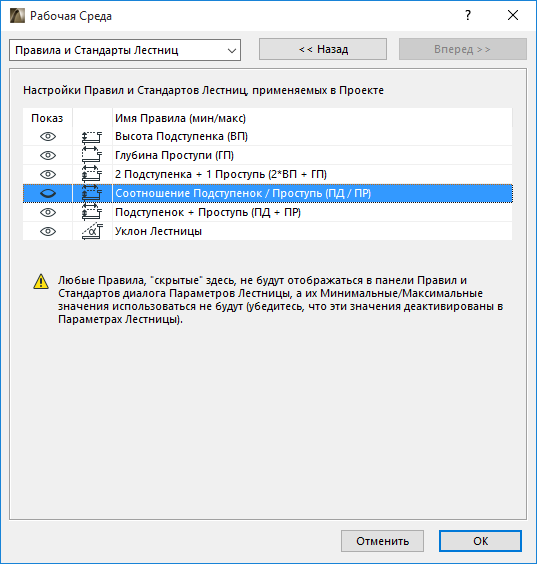

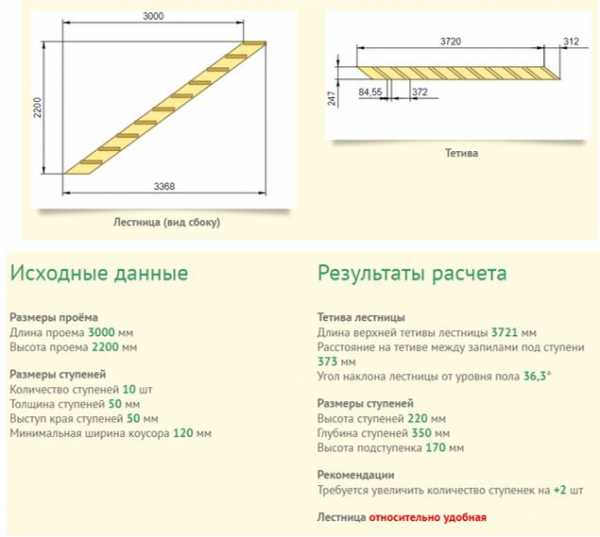

Использование онлайн-калькуляторов

Если нет желания проводить предварительные расчёты самостоятельно, можно использовать онлайн расчёт лестницы. Для вычислений понадобится знать высоту, внешний и внутренний диаметры, угол поворота последней к первой ступеньке, количество и высоту подножки. Угол ступеней должен превышать 200. Если на сайте показываются нормальные значения, то можно приступать к вычислениям по формулам.

Как выполнить монтаж бетонной лестницы правильно

После того, как расчет основных показателей будущей ступенчатой конструкции выполнен, можно приступать к монтажу бетонной лестницы. Это сложный процесс, доверить который лучше профессионалам. Сложно предусмотреть все возможные сложности, но последовательность работ обычно одинаковая:

• Установка опалубки. Это сложный и длительный технологический процесс, требующий навыков работы с деревом. Сложность конструкции опалубки зависит от типа выбранной лестницы и ее расположения, а о том, как сделать опалубку правильно, мы расскажем отдельно.
• Армирование, как залог прочности и долговечности лестницы. Для армирования используют стандартно арматуру, диаметр которой выбирается в зависимости габаритов лестничных маршей. Если длина не превышает 3 метра, достаточно использовать арматуру диаметром 10 мм, для более протяженных маршей идеально подойдет 12-миллиметровая арматура. Не стоит использовать лишнюю арматуру, так как на прочностные характеристики это не влияет, а вот вес конструкции может увеличиться существенно. Количество металлических стержней не должно превышать 0,25% от площади элемента в поперечном разрезе. О правилах и последовательности армирования бетонных лестниц мы также поговорим отдельно.
• Установка перегородок, которые после заливки бетоном станут основой для подступенков. Для этого идеально подойдут изделия из плит ОСП, а устанавливаются перегородки поверх арматуры.
• Заливка бетона, которая также должна производиться по правилам. Важно, чтобы бетон заливался в один заход, что сделает конструкцию монолитной, а, значит, прочной. Бетон должен быть пластичным и не имел высокой степени текучести, поэтому соотношение цемента и воды надо подбирать особенно тщательно. Для монтажа лестниц лучше использовать пластификаторы, при этом изготовить бетон можно самостоятельно, или воспользовавшись готовыми предложениями.

Избежать многих проблем при монтаже лестницы из бетона можно, воспользовавшись предложениями компании «Инноформа». Среди предложений компании готовые лестничные марши с прочной основой из стали и фибробетона, изготовленные по инновационной технологии C3. Они очень прочные, служат намного дольше конкурентов, при этом их монтаж не вызывает особых сложностей.

Лестничные площадки

Не менее важный элемент марша, чем ступени,— лестничная площадка. Она служит связующим звеном между двумя уровнями. Лестничный марш может иметь такое строение:

• без площадок;
• с одной верхней или нижней площадкой;
• с двумя площадками;
• с промежуточной площадкой.

Варианты лестничного марша: без площадки, с одной, двумя, и промежуточной площадкой

Что касается размеров лестничных площадок, при их расположении между двумя последовательными прямыми маршами их длина должна составлять не менее 62 см. Если предусматривается поворот, тогда её площадь не должна быть менее 1 квадратного метра. Ширина, согласно ГОСТ, должна соответствовать ширине самого марша, не меньше. Высота в идеальном варианте соответствует высоте подступенка. Это делает передвижение более комфортным.

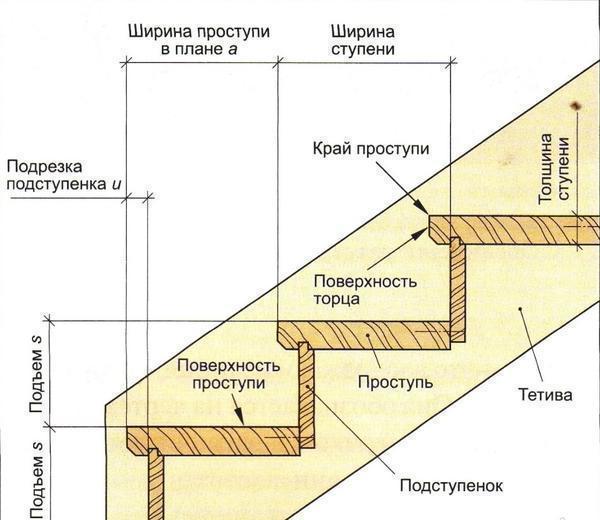

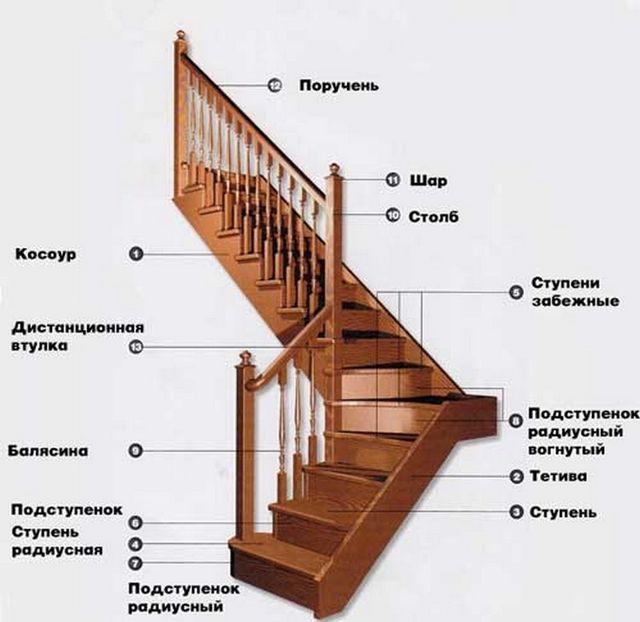

Что представляют собой ступени

В зависимости от типа лестницы и ее декоративных функций может потребоваться изготовление прямоугольных, радиусных или нестандартных ступеней. Материал, который лучше всего подходит для их изготовления — дерево. Даже в том случае, когда тетивы изготавливаются из бетона или металла, многие владельцы частных домов предпочитают устанавливать именно деревянные ступени. К основным их преимуществам относят:

• простоту изготовления и установки;
• низкую степень теплопроводности, что особенно важно для внутренних лестничных конструкций;
• внешний вид;
• прочность и надежность массива позволяет эксплуатировать ступени из дерева не один десяток лет.

Расчет количества ступеней

Изготовление деревянных ступеней для лестницы происходит в несколько этапов. Первый и наиболее важный из них — проведение расчетов.

Чтобы правильно посчитать необходимое для комфортного перемещения количество деревянных ступеней и их размеры необходимо определить высоту самой лестницы. Для этого нужно замерить расстояние от уровня пола на первом этаже до уровня пола второго этажа. Оптимальное значение высоты подступенка находится в пределах от 15,5 см до 20 см.

Отклонятся в расчетах в ту или иную сторону не рекомендуется, так как при меньшей высоте шаг будет сбиваться, а при большей — подниматься и спускаться будет достаточно тяжело. Как правило, в расчетах используется значение 17 см. Далее высоту лестницы делим на 17 и получаем количество деревянных ступенек. Скорее всего, при делении не получится целое число, в таком случае результат деления округляется в большую сторону. Обычно низкой делают первую забежную ступеньку.

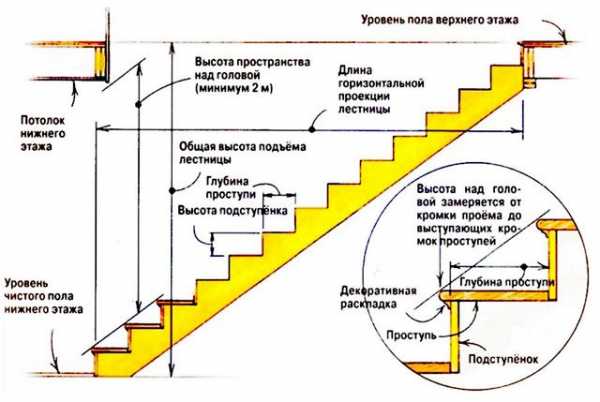

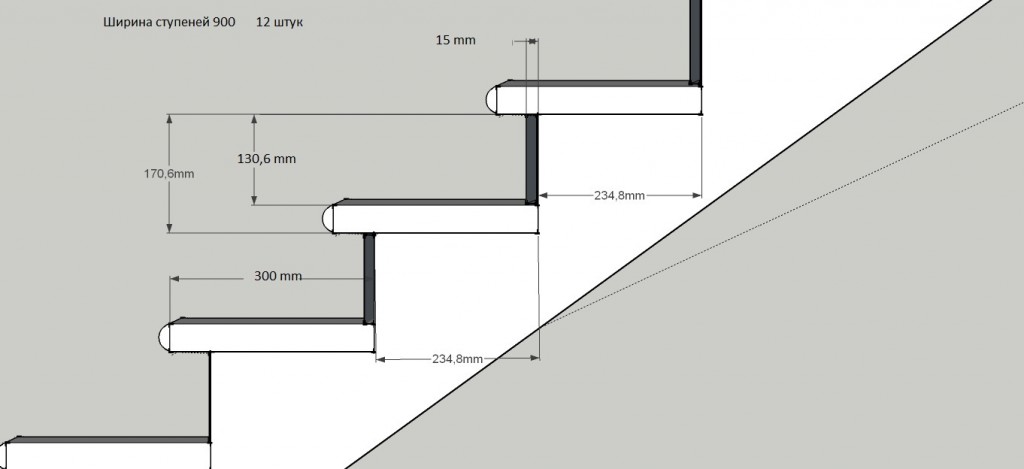

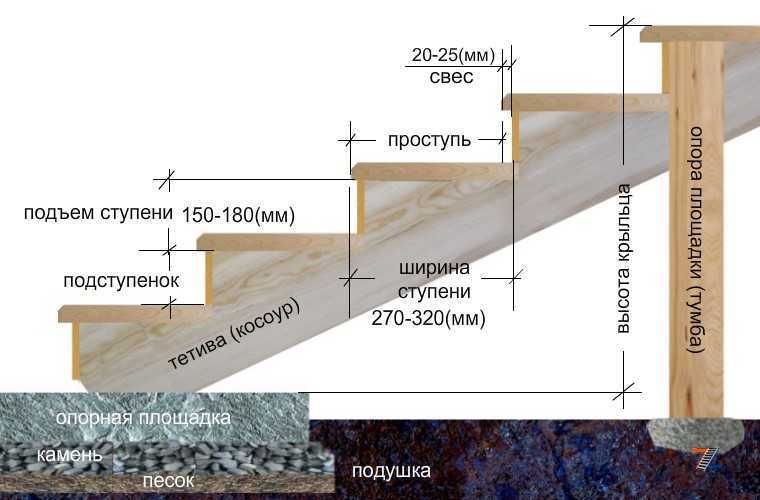

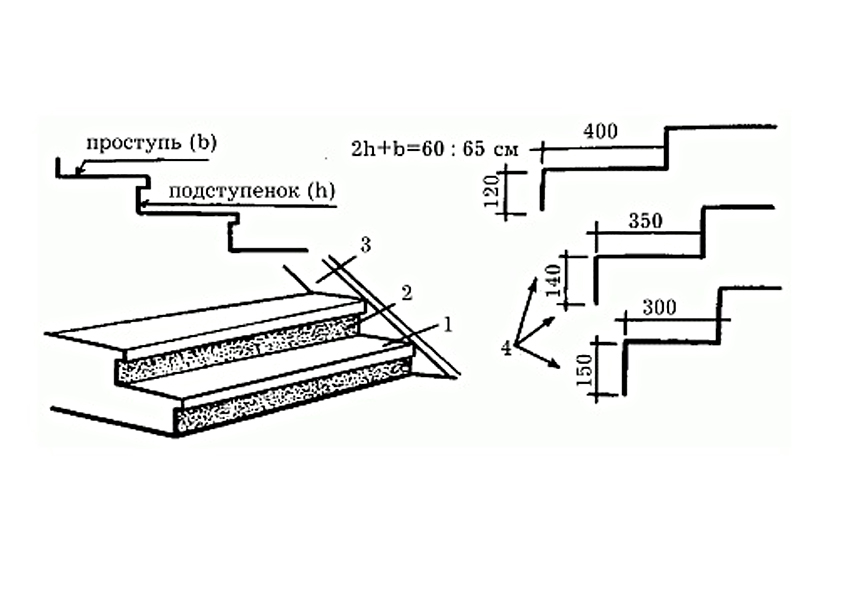

Расчет ширины проступи и высоты подступенка

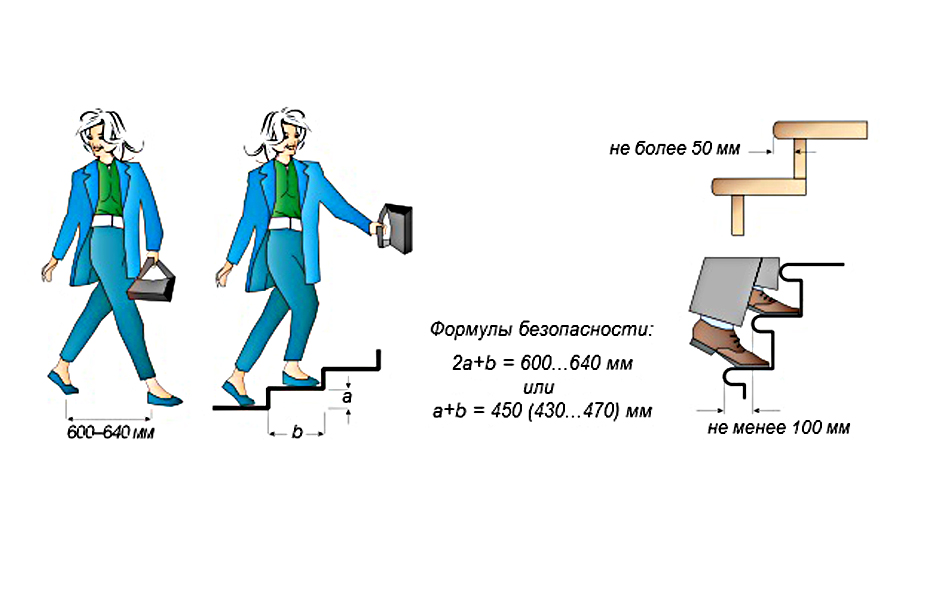

При расчете ширины поступи необходимо учитывать, что надежную опору для ноги может обеспечить глубина ступени, находящаяся в пределах от 22 до 40 см. Чтобы более точно определить размеры элементов ступени, можно пользоваться следующими формулами:

• 2а + б = 60…64 см;
• а + б = 45…47 см.

А обозначает высоту подступенка, а б — ширину поступи. Для удобства подсчетов полученные значения можно округлять до целых чисел.

Таким методом можно достаточно быстро просчитать обычные ровные марши. Однако существуют лестницы, где расчет провести не так просто. К ним относят винтовые и изогнутые конструкции, в которых глубина поступи меняется от одного ее края к другому.

Важным параметром расчета является ширина между краями ступеньки. Она будет зависеть от ширины марша. Минимальной комфортной шириной принято считать 80 см. Если позволяет пространство, лучше планировать конструкции, у которых этот параметр будет находиться в пределах от 100 см до 140 см.

Опытные строители при расчетах советуют учитывать еще один небольшой секрет: наиболее органично выглядят те лестничные конструкции, у которых ширина марша кратна ширине поступи.

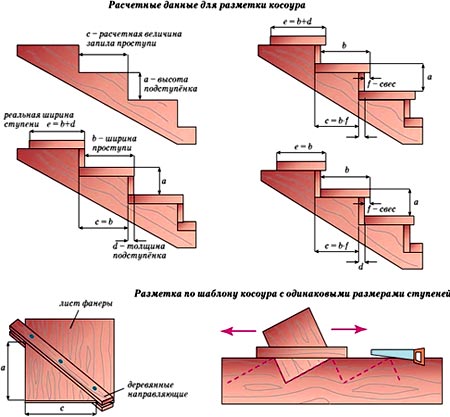

Изготовление ступеней

Чтобы сделать деревянные ступени для лестницы своими руками, вам понадобиться приобрести необходимый материал. После проведения расчетов можно определить, сколько дерева понадобиться для проступей и сколько для подступеней. Толщина материала в первом случае должна составлять от 35 до 40-60 мм, а во втором — не менее 25 мм.

Ширина балок для проступи напрямую зависит от ширины марша. Для расчета используется пропорция 1:20. Так, при ширине в 100 см толщина деревянной балки должна быть 50 мм. Использовать более тонкие балки допускается лишь в том случае, когда дерево будет укладываться на уже имеющуюся деревянную или бетонную основу.

Чтобы сделанная своими руками конструкция прослужила как можно дольше, использовать для ее изготовления стоит более твердые породы: клен, бук или дуб. Обязательно следует обратить внимание на качество древесины и степень ее влажности. Доски должны быть предварительно просушены, иначе со временем ступеньки могут деформироваться. Чтобы проверить готовность массива, достаточно провести по нему рубанком: стружка должна ломаться, а не закручиваться.

Деревянные доски распиливают циркулярной пилой на необходимые по размерам заготовки. Далее их шлифуют и обрабатывают края фрезером. После этого ступеньки из дерева покрывают лаком в несколько слоев, давая высохнуть после каждой покраски.

Монтаж

Существует несколько способов установки ступенек. Наиболее простым является крепление к косуору или тетиве. В первом случае можно закрепить ступеньки шурупами в потай, или вырезать пазы достаточной глубины, или же установить дополнительную подпорную рейку. В любом из вариантов крепления все соединяемые элементы обязательно должны быть промазаны качественным клеем.

Монтаж на тетиву может также выполняться несколькими способами. Для этого используют дополнительные бруски, металлический уголок или вырезают пазы. Здесь также необходимо использовать клей для соединяющихся элементов.

Тонкости маршевых конструкций

Для лестниц в один или несколько маршей идеальной считается ширина проступи (ее еще называют глубиной) в 30 см и высотой ступени в 15 см. Параметры для маршей выведены, исходя из длины шага среднестатистического человека.

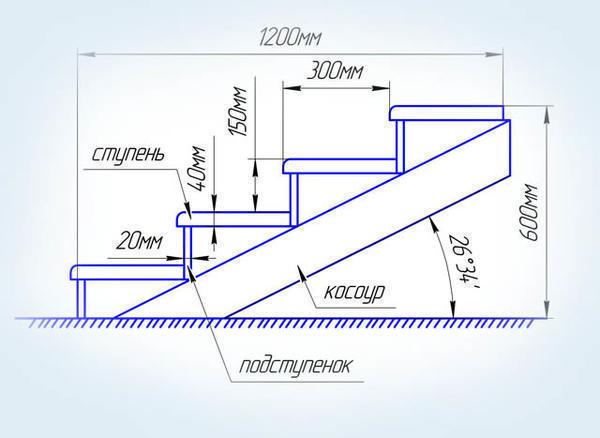

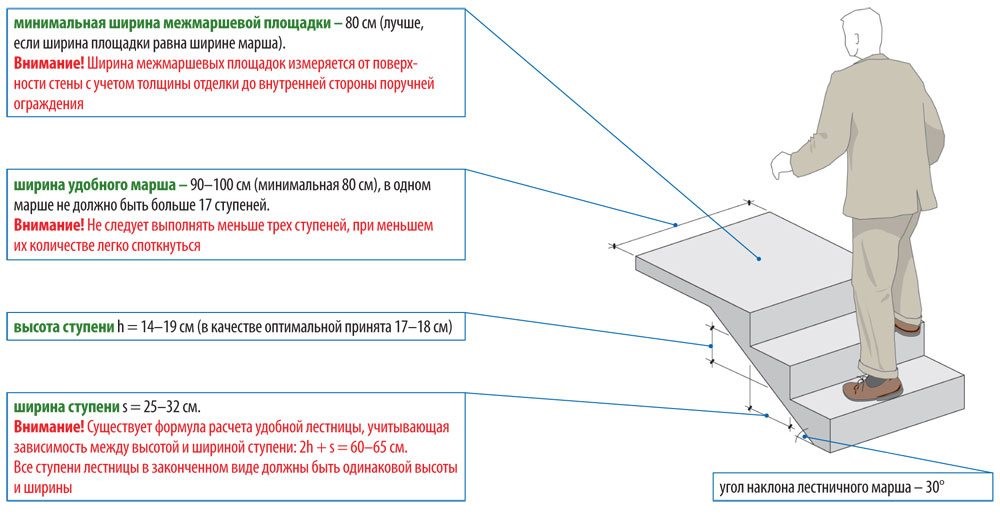

Оптимальные размеры ступеней для марша лестницы

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

При незначительной ширине ступенек подступенок монтировать не следует

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Как определяется высота ступеней лестницы: СНиП и ГОСТ

Такой параметр, как высота ступеней лестницы, СНиП и ГОСТ определяют строго. Ни один дом не будет принят комиссией, если он не соответствует по основным своим элементам Строительным нормам и правилам, а также иным государственным стандартам. Вопрос только в том, относятся ли лестницы к основным элементам дома.

Что говорит СНиП о лестницах

Формирование норм построения сооружений вертикального перемещения берет свое начало с того момента, когда стали появляться многоэтажные строения. Впервые формулу гармоничного соотношения расстояний вывел в XVII веке архитектор Блондель. Она выражала пропорции расстояний по вертикали между поверхностями смежных ступеней (x), а также расстояние между их краями (у). В результате получилась формула: 2х+у=60-66 см.

Лестницы — наиболее активно эксплуатируемая часть здания, поэтому к ним предъявляются особые требования по удобству и безопасности. Учитывая это требование времени, Блондель и вывел две формулы, являющиеся следствием главной. Формула безопасности — х+у=46, формула удобства — у-х=12.

С тех пор многое изменилось, но основы остались. Формирование Строительных норм и правил было направлено на то, чтобы обеспечить людям безопасность, но при этом не в ущерб удобству.

Все правила относительно лестниц, согласно СНиП, можно резюмировать следующим образом.

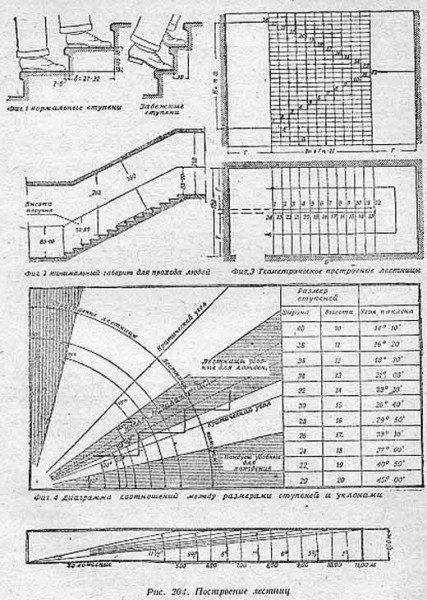

Таблица размеров ступеней по СНиП.

1. В здании с двумя и более этажами обязательно должен быть один большой пролет.
2. Все лестницы, предназначенные для постоянного пользования, должны быть только стационарными. Трансформируемые варианты можно использовать исключительно как вспомогательное сооружение, например, для прохода на чердак или в подвал.

3. Ширина пролета должна обязательно укладываться в интервал от 80 до 120 см.
4. Количество ступеней в марше должно укладываться в интервал от 3 до 18. В зданиях, где размещаются организации с постоянным потоком людей, этот интервал сужен до 3-16. Для удобства перемещения рекомендовано строить нечетное количество ступеней.

   Такое размещение позволяет человеку передвигаться в оптимальном ритме, начиная и завершая подъем или спуск с одной и той же ноги.

5. Существует норматив угла размещения лестницы. Он должен укладываться в интервал от 26 до 45°.
6. Высота ступени на любой лестнице должна обязательно находиться в интервале от 15 до 20 см.

   Причем все они в пределах данной лестницы должны быть одинаковыми. Допускаемая разница составляет 0,5 см.

7. Минимальная ширина одной ступени составляет 25 см. Исключение распространяется только на трансформируемые вспомогательные лестничные сооружения. Они не должны быть уже 20 см.
8. Параметры лестничного выступа не могут быть более 3 см.

9. Нормативы лестничных площадок должны соответствовать ширине ступеней. Если к площадке примыкают два марша, то площадка не должна быть меньше 130 см. Расстояние от двери до начала пролета должно быть не менее 1 м. Данный показатель зависит еще и от того, куда открываются двери. Если дверь распахивается наружу, то это расстояние определяется шириной двери.

10. СНиП регламентирует и высоту ограждения. Она зависит от высоты потолка, поскольку между потолком и перилами должно оставаться пространство в 190-200 см.

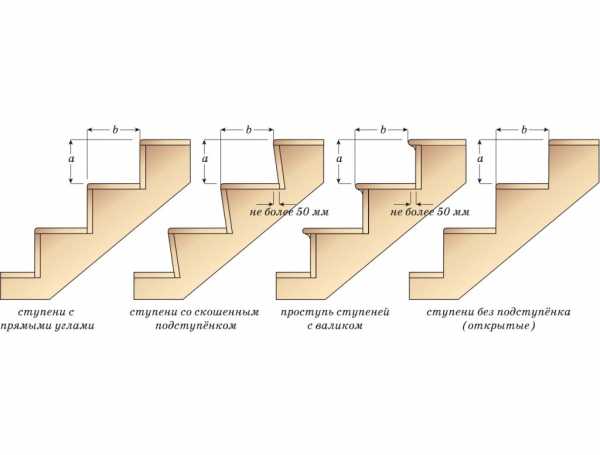

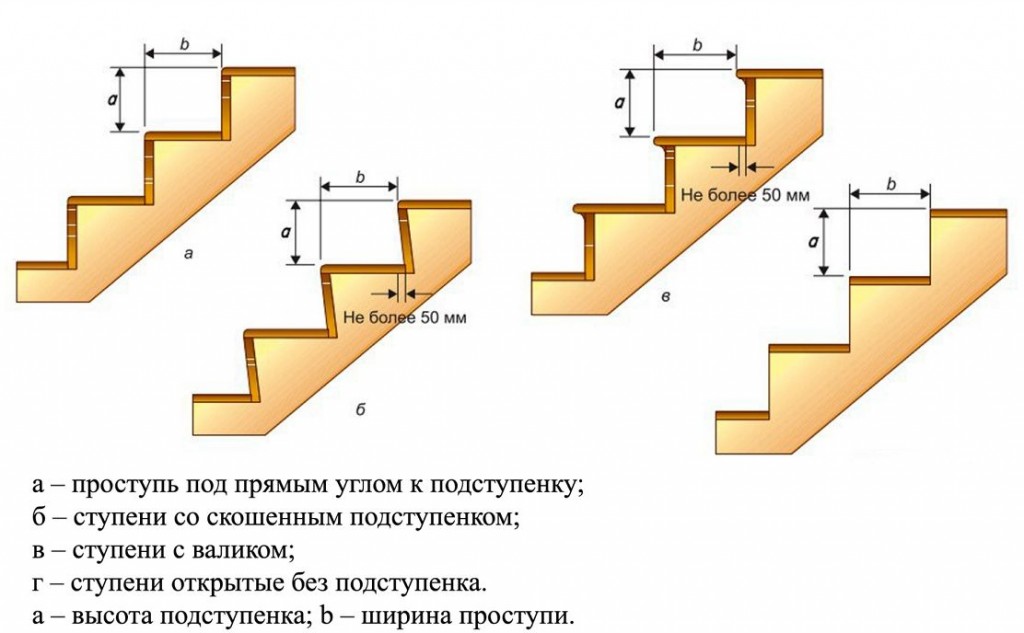

СНиП о видах ступеней

Разновидности лестниц.

Высота ступеней — это не произвольные параметры даже в рамках строительных норм. Она зависит от ряда показателей проекта. СНиП определяет следующие виды лестничных сооружений:

1. Рядовые ступени входят в состав любых лестниц в качестве основы для формирования этих сооружений.
2. Забежные — это ступени, которые призваны обеспечивать плавный поворот лестницы. Они существенно отличаются от рядовых и имеют разную ширину по всей длине.
3. Ступеньки-площадки представляют собой промежуточные элементы для лестниц с поворотом. Однако по высоте принципиальных отличий от базовых рядовых они не имеют.
4. Для открытых ступеней характерно отсутствие подступенка. В этом случае лестничный пролет приобретает ажурный, парящий вид. Выглядит красиво, но при этом снижается уровень безопасности.
5. В закрытых ступенях обязательно крепится подступенок. Такая лестница выглядит монументально и создает ощущение безопасности.
6. У навесных ступеней часть проступи выдается над подступенком. Такая форма позволяет увеличить ширину лестницы и повысить комфорт передвижения.

Максимальная и минимальная высоты всех этих ступеней не имеют существенных отличий, но все же каждая из них обладает своей спецификой.

Параметры высоты в разных вариантах

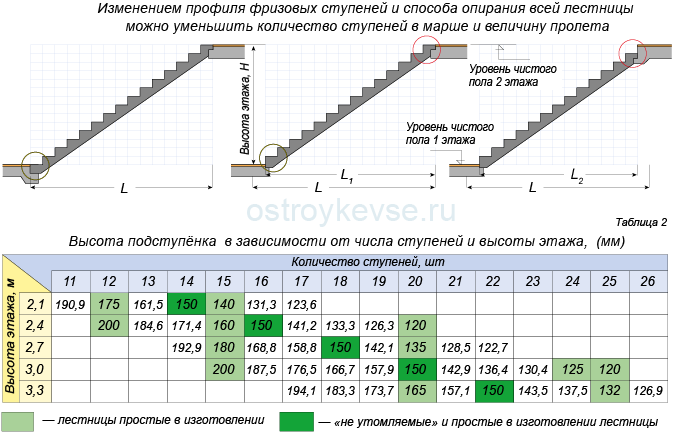

Высота ступенек измеряется в высоте подступенка, поскольку именно эта деталь формирует расстояние между каждым элементом лестницы.

В этом видео расскажут о том, как подбирается комфортная высота для ступени лестницы:

Государственный стандарт определяет высоту ступеней лестницы в диапазоне от 12 до 25 см.

Оптимальная высота главного лестничного элемента формируется в соотношении с проступью. Обычно устанавливаются пропорции 2:1,5 или 2:1. Для вспомогательных лестниц эти пропорции уменьшаются до 1,2:1 и 1:1. Это означает, что максимальная высота лестничной ступени устанавливается в 25 см. Проступь тоже измеряется этой величиной.

Для уличных маршей обычно определяют интервал в 15-17 см. Внутренние лестницы должны экономить пространство, поэтому устанавливается диапазон в 17-22 см.

Определение высоты ступенек при проектировании также предусмотрено ГОСТом и СНиПом. Удобная высота в рамках данного проекта рассчитывается с помощью следующих методов:

• исходя из количества ступеней (определяется высота марша и нужное количество ступеней);
• определение по ширине шага;
• расчет по формуле безопасности;
• расчет по формуле комфортности.

В этом видео говорится о расчете ступеней:

В разных проектах за основу может быть взять тот или иной метод. Все зависит от назначения строения, пожеланий заказчика, требований, предъявляемых к эксплуатации, региональных особенностей комфортности.

Выбор ширины марша

Одним из параметров ступеней является их ширина. Правильнее называть его шириной марша. От этой величины зависит возможность комфортно передвигаться по лестнице. Ширина марша не должна быть меньше 70 см.

Разминуться на такой лестнице двум людям практически нереально.

Если лестницей будут пользоваться несколько человек одновременно, конструкция должна быть не только более прочной, но и более широкой. Когда один человек поднимается на второй этаж, а другой спускается на первый, им необходимо разойтись, не испытывая при этом каких-либо неудобств. Чтобы обеспечить возможность ходить по лестнице навстречу друг другу, ширина марша должна быть не меньше 120 см.

Такая лестница будет удобна даже для большой семьи, так как по ней без проблем могут идти рядом два человека.

Длина ступеней может быть и больше, когда необходимо обеспечить увеличение так называемой пропускной способности лестницы. В многоквартирных домах и общественных зданиях, где в передвижениях с этажа на этаж участвует большое количество людей, пролеты лестниц в ширину достигают полутора метров, а то и больше. В частных постройках ширина марша лестницы, ведущей на верхний этаж, нередко совпадает с шириной дверного проема, к которому она примыкает.

В роскошном особняке можно позволить себе установить даже слишком широкую лестницу, которая только подчеркнет статус владельца.

Испытания

Испытание внутренних маршевых лестниц зданий, сооружений, используемых для эвакуации, и выполненных из железобетонных конструкций, как правило, производится аккредитованными лабораториями строительного контроля при признаках потери целостности, изменениях геометрических размеров, потере несущей способности.

Случаи такие на практике не происходят не столь часто, но имеют место. Гораздо чаще необходимы испытания внутренних и наружных эвакуационных лестниц, выполненных из стальных конструкций. Первые также проверяют на сохранность слоя огнезащитной штукатурки, других огнестойких покрытий, красок.

Наибольший же интерес у читателей, в том числе у собственников объектов недвижимости, руководства предприятий (организаций), вызывает необходимость проверки наружных эвакуационных лестниц зданий.

ГОСТ Р 53254-2009, регламентирующий методики испытаний наружных стационарных пожарных лестниц, в пункте 1.1 прямо указывает, что его требования распространяются на пожарные вертикальные и маршевые лестницы, том числе эвакуационные и на аварийных выходах, устанавливаемые снаружи общественных, жилых, промышленных объектов защиты.

Поэтому уверения о том, что существуют требования противопожарных норм о проверке только наружных пожарных, но не эвакуационных лестниц, беспочвенны. Стоит также обратить внимание, что наружные лестницы на аварийных выходах – это, в том числе и лестницы на лоджиях, балконах многоэтажных жилых домов, так же подлежащие регулярным испытаниям.

Периодичность проверки наружных эвакуационных лестниц согласно ГОСТ Р 53254-2009:

• во время сдачи зданий, сооружений в эксплуатацию;
• не реже 1 раза в году обследование на целостность металлических конструкций, составив об этом мероприятии акт;
• не реже 1 раза в пятилетие периодические испытания, по результатам которых следует составить протокол, форма которого приведена в этом стандарте.

Для проведения испытаний как наружных пожарных, так и эвакуационных лестниц не требуется лицензия МЧС России, но необходим обученный персонал, а также материально-техническая база – аттестованное испытательное оборудование, набор проверенного измерительного инструмента.

На практике в основном такие испытания проводят те же специализированные организации, которые выполняют работы по всему спектру противопожарных услуг, в том числе в рамках договорных отношений по пожарному аутсорсингу.

П-образная лестница: виды, расчёт наклона и количества ступеней

П-образными лестницами называются конструкции, где поворот маршей осуществляется на 180⁰, то есть, в противоположную сторону и это является основанием для классификации. Такие обустройства разделяют на два вида – с площадкой и поворотными (забежными) ступенями.

Ниже мы обратим внимание на эти различия, сделаем простые расчёты, а также посмотрим видео в этой статье на эту же тему.

Поворот лестницы на 180⁰ (П-образная конструкция)

О п-образных конструкциях

Допустимый уклон для лестниц

Рекомендация. Вне зависимости от наличия или отсутствия площадки у такой конструкции должен быть уклон не более 45⁰, так как в противном случае это уже будет приставная лестница.

Также следует учитывать, что угол от 40⁰ до 45⁰ хорош только для физически крепких и здоровых людей.

Основные виды

• Когда обустраиваются П-образные лестницы с площадкой, то такие конструкции обычно имеют внушительный, массивный вид, но зато это очень удобно для перемещения различных грузов в помещении. Зато такие конструкции, в отличие от сборки с поворотными ступенями, занимают больше места, поэтому их не всегда можно установить в том или ином помещении. В некоторых случаях, если площадка нужна обязательно, жертвуют уклоном и делают его более крутым, компенсируя неудобства забежными ступенями.

Вместо площадки оборудованы поворотные ступени

• Чаще всего поворотными ступенями вместо площадки оборудуются деревянные П-образные лестницы – это придаёт им элегантность, они занимают меньше места, но при этом теряют в удобстве эксплуатации. Обычно, для осуществления поворота на 180⁰ достаточно шести ступеней, но при этом нужен очень точный расчёт, так как проступи на этом участке имеют разную ширину сторон. Ближняя к центру сторона сужается, и она должна получиться не менее 100 мм шириной для безопасности спуска-подъёма.

Расчёт наклона и количества ступеней

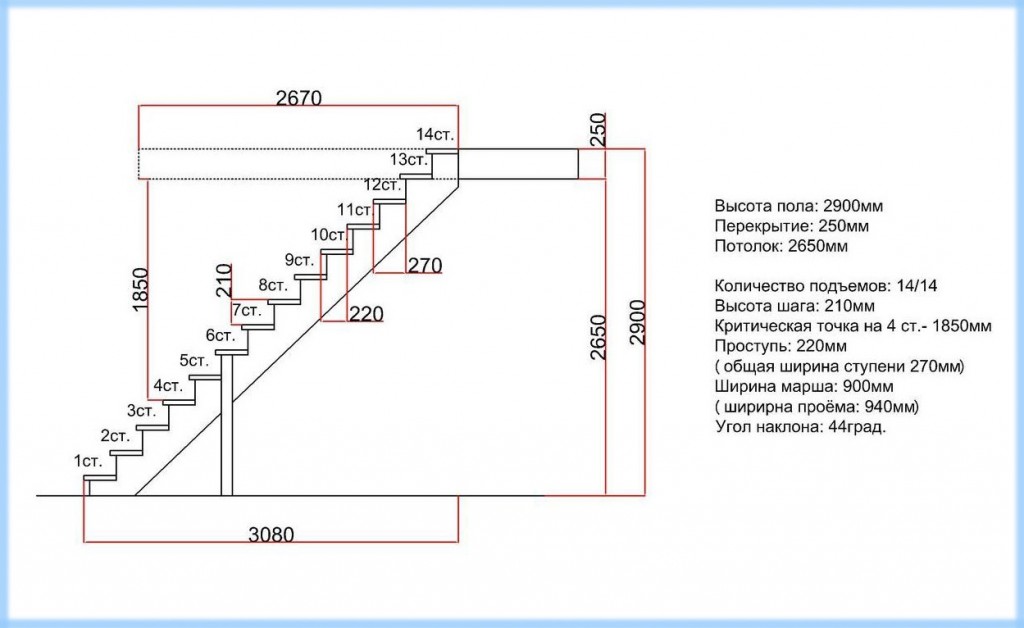

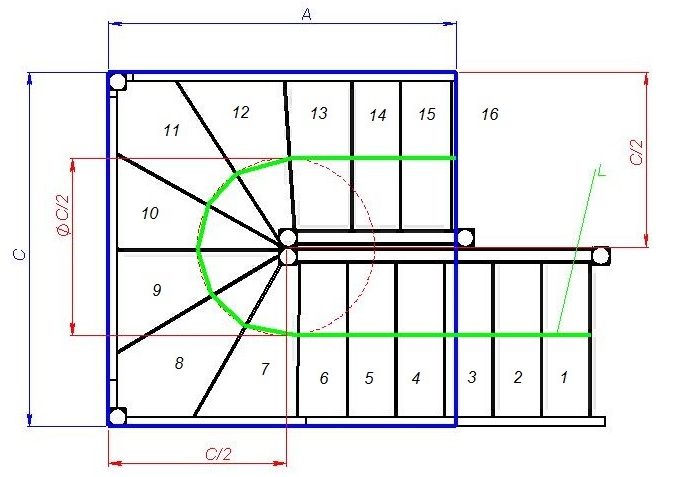

Чертёж лестницы. Вид сверху

• При расчёте ступеней и уклона нам важно учитывать средний шаг человека, который имеет 60-64 см и является основополагающим для подобных вычислений, как того требует инструкция. Эта цифра включает в себя сумму двух значений высоты ступени и ширину проступи, так что здесь применима формула 2hступени+dпроступи60≈64 см.
• Предположим, что у нас есть двухэтажный коттедж, где высота первого этажа составляет 3,0м, толщина пола на втором этаже – 0,2м, таким образом, мы получим 3200 мм, на которые нам нужно поднять лестницу. Если разделить это расстояние на два марша лестницы, то мы получим по 1600 мм каждый. Теперь давайте попробуем разбить весь подъём на 20 ступеней по 160 мм высотой (в каждом пролёте по 10 ступеней).

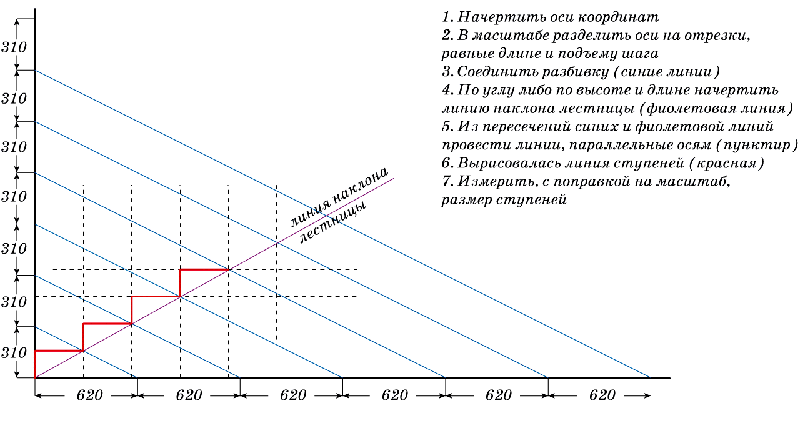

Используем для вычисления прямоугольный треугольник

• Для удобства вычисления можно воспользоваться прямоугольным треугольником, тогда пусть отрезок CB будет равен 1600 мм. Делим его на 10 ступеней и получаем по 160 мм на каждую – высота вполне приемлема, даже можно сказать, что она наиболее удобна и для детей, и для людей преклонного возраста. Теперь нам нужно получить величину среднего шага человека от 60 до 64 см (нормы установлены в соответствии с ростом от 160 до 180 см).
• Поэтому, если мы используем формулу 2hступени+dпроступи60≈64 см, тогда нам останется подобрать значение d или ширину проступи. Если h=16 см, то 2h=32 см и нам на проступь останется от 28 до 32 см, так давайте возьмём для этого среднюю величину – 30 см (32+30=62 см). в таком случае, отрезок AC будет равен 30*10=3м.
• Теперь нам нужно узнать длину лестничной тетивы (косоура) или отрезка AB, и здесь опять нужна формула, но уже другая – d2+e2=x2 – остаётся подставить значения. d2+e2=x2=1,62+32=2,56+9=11,56, но значение 11,56=x2, значит, √11,56=3,4м – это длина косоура или значение x. Не забывайте, что к 3-ёх метровому отрезку для размещения маршей ещё нужно добавить где-то 60 см для площадки, но вы можете сократить расстояние, сделав несколько меньше ширину проступи и увеличив тем самым уклон балок.

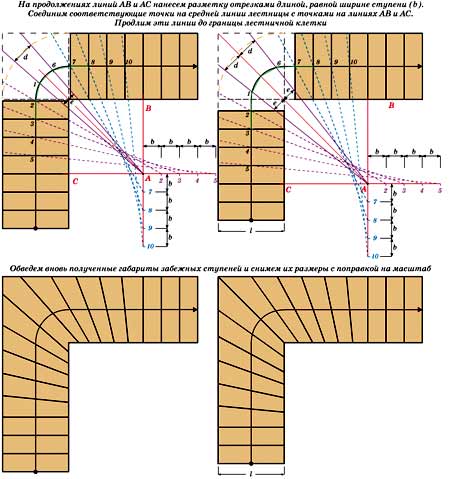

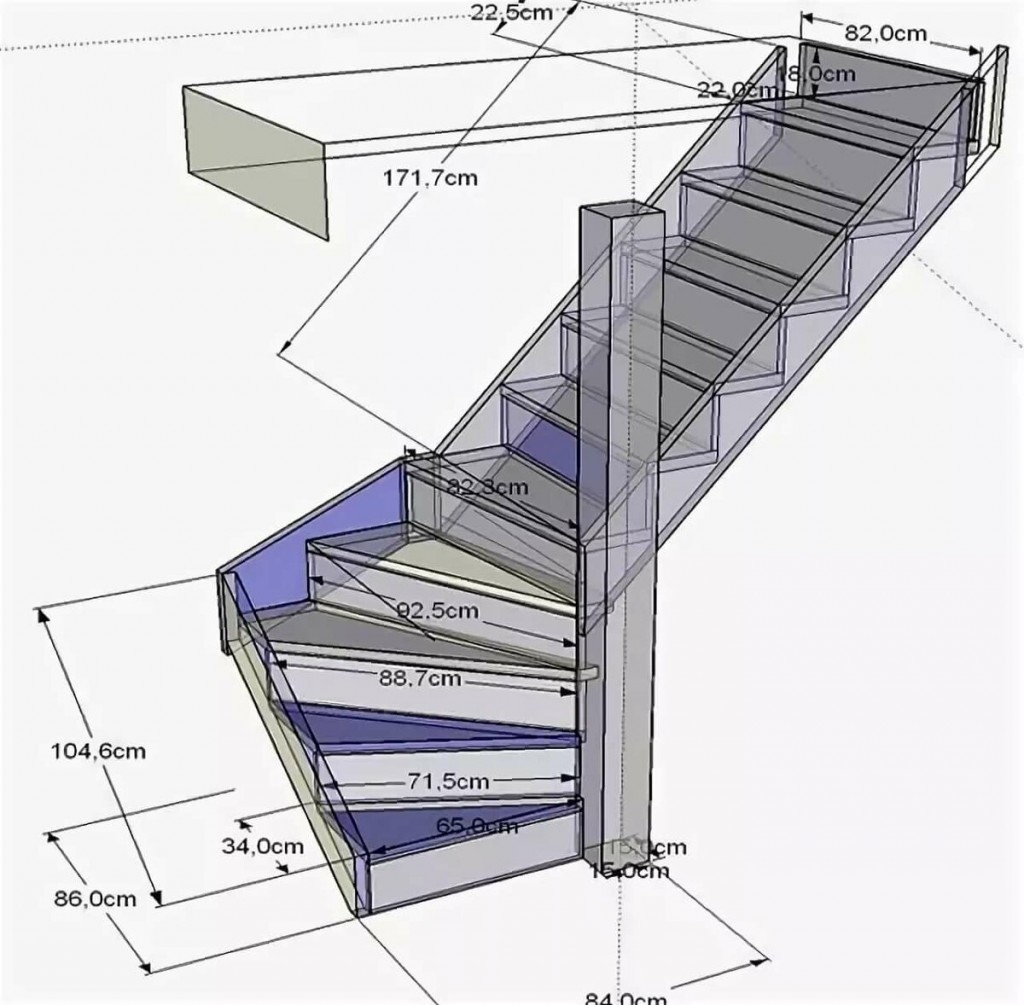

Забежные ступени

Совет. Если вы делаете лестницу своими руками и не можете отказаться от площадки, а пространства при этом не хватает, то при увеличении уклона, естественно, будет сокращаться и ширина проступей.

Чтобы компенсировать недостачу, воспользуйтесь забежными ступенями, только не делайте навес более 5 см, чтобы он не стал помехой при подъёме.

Расположение балясин на деревянной лестнице

• Высоту ограждения вы можете выбирать произвольно, но она не должна быть менее 90 см с учётом поручня. Количество балясин на перила рассчитывайте по количеству ступеней и периметру площадки, устанавливая их на одинаковом расстоянии друг от друга. Длину поручней на маршах можно рассчитать по той же формуле прямоугольного треугольника — d2+e2=x2.
• Теперь, монтируя П-образные лестницы на второй этаж, вам следует подумать о величине отверстия для прохода на второй этаж и для этого лучше всего учитывать рост человека в два метра. Это говорит о том, что при подъёме по маршу, проём должен совпадать с расположением той ступени, которая окажется на 2м ниже потолка. Тогда, если высота ступеней у нас 16 см, то 300-200=100 см, а 100/16=6,25, значит, проём должен начинаться над 6-ой или, в крайнем случае, 7-ой ступенькой.

Заключение

Расчёт маршей с поворотными ступенями несколько сложнее, хотя принцип остаётся одинаковым, то есть, сохраняется высота подступенков, но минимальная ширина проступи на малом периметре поворота должна быть не менее 100 мм. (см. также статью )

Конечно, цена конструкции без площадки будет меньше, хотя она несколько сложнее в исполнении, но стоимость снижается за счёт количества материалов.

Измерение расстояний и расчет площади

Наружные контрольные измерения здания производятся выше цоколя на уровне оконных проемов с точностью до 1 см.

Расстояния, применяемые для определения площади, измеряются на высоте 1.1 – 1.3 метра от пола, при наклонных наружных стенах – на уровне пола.

Расстояния в мансардах независимо от типа здания измеряются на высоте наклонного потолка (стены):

• 1.5 метра — при наклоне 30 градусов к горизонту;
• 1.1 метра — при 45 градусах;
• 0.5 метра — при 60 градусах и более.

При промежуточных значениях высота определяется по интерполяции.

В СП для многоквартирных домов, который применяется для проектирования и строительства, дополнительно конкретизировано, что размеры помещений следует определять между отделанными поверхностями стен и перегородок.

Значение площади здания, сооружения, помещения определяется в квадратных метрах с округлением до 0.1 м 2 , а значения измеренных расстояний, применяемые для определения площадей – в метрах с округлением до м.

При определении площадей в рамках кадастровых работ не применяются какие-либо понижающие коэффициенты.

Оптимальные и нормативные размеры ступеней лестницы в доме

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При сооружении двухэтажных загородных коттеджей и дач необходимо соблюдать нормы и стандарты во всех строительных процессах, в том числе и при устройстве лестничных конструкций. Наибольшая нагрузка в них выпадает на ступени. От параметров этих элементов зависит комфорт и длительность эксплуатации межэтажных маршей. Ниже мы расскажем о допустимом диапазоне размеров ступеней лестницы в доме, обеспечивающем удобную и безопасную эксплуатацию.

Особенности лестниц из бетона

Сегодня выбор лестничной конструкции для многих владельцев домов облегчен существованием готовых модулей из высококачественного бетона (марка не ниже В15).

Их изготовлением занимаются сертифицированные производители, поэтому соблюдены все требования ГОСТ и СНиП (высота ступеней лестницы, их глубина и ширина, а также угол наклона).

Использование таких конструкций значительно облегчает, ускоряет и удешевляет возведение лестниц. ЖБ-лестницы очень прочны и поддаются декорированию различными материалами и техниками, поэтому их устанавливают как в жилых домах, так и в общественных зданиях.

Вертикальные лестницы

Такие конструкции редко, но используются в частных домах. Обычно это или чердачные лестницы, или ведущие в погреба. Допустимый диапазон расстояний между тетивами в данном случае составляет м. Высота ступенек (шаг между ними) при этом не должна быть меньше м и больше м. Максимальная длина самой приставной вертикальной лестницы – 5 метров.

Такая конструкция обязательно должна быть оснащена устройством, предотвращающим ее сдвиг и опрокидывание. Примерно такие же требования предъявляются и к стремянкам.

Как вычисляется лестниц (ГОСТ)?

Угол наклона конструкции зависит от того, сколько будет ступеней, от их высоты, а также от расстояния между ними.

Стандарты определяют административные документы — ГОСТ и СНиП. Высота ступеней лестницы может быть от 12 см до 22 см. На выбор конкретного размера влияет место размещения конструкции и ее назначение. Для тех лестниц, которыми интенсивно и часто пользуются, рекомендуют выбирать значение около 14,5-17,5 см.

Говоря о глубине проступи (горизонтальной плоскости, на которую ступает человек), следует указать ее оптимальный показатель: разрешенный диапазон составляет от 25 см до 40 см. Однако самыми удобными признаны ступени, ширина которых 30-37 см.

Обоснованием этих значений становится размер стопы среднего человека, а также ширина его шага. Если по каким-либо причинам не могут быть применены оптимальные параметры или запланированный уклон лестницы препятствует размещению ступеней таких размеров, разработчики проекта уменьшают глубину до 14,5 см. При этом они предусматривают выступ, увеличивающий глубину на два или три сантиметра (свес ступени).

Забежные ступени

В криволинейных и поворотных конструкциях используются забежные ступени. Они по своему виду отличаются от обычных ступеней в прямом марше. Напоминают усеченный треугольник или трапецию. Высота подступенка в них будет стандартной. Однако, глубина ступени отличается. Так, глубина проступи в самой узкой ее части (у центральной опоры) не должна быть меньше, чем 10 см. Тогда как глубина ее внешней стороны не должна превышать 40 см. Это и будет самый оптимальный размер для забежных ступеней, чтобы лестница была максимально удобной и комфортной.

Совет!

Проверяйте все данные по несколько раз с помощью инструментов и на калькуляторе. Нередко бывает, что из-за одной досадной ошибки приходится все переделывать.

Для того, чтобы сделать чертеж будущей конструкции, нужно узнать ее размеры, самые важные из них описаны в этой статье. В процессе создания лестничной конструкции нужно помнить одно простое правило: «Семь раз отмерь и один раз отрежь». Торопиться никуда не нужно, лучше действовать с чувством, с толком, с расстановкой.

Популярные записи

• Высота ступеней ГОСТ

  Виды лестниц О том, какой должна быть высота ступеней лестницы по ГОСТ, поговорим чуть позже.…

• Марш лестницы

  Марш лестницы — особенности конструкции Марш прямой лестницы несложен в производстве и считается хорошим вариантом…

• Лестница двухмаршевая с площадкой

  Строим планы Основа любого строительства — проект. Проектирование — ответственное мероприятие. От тщательно продуманного плана…

• Расчет лестницы онлайн

  Рассчитать деревянную лестницу на второй этаж Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов…
