Какое устройство печи выбрать и как сложить самому удобную и недорогую кирпичную печь с отопительным котлом

Экономим на погоде

Соблазнительной в средних широтах с умеренным климатом выглядит печь с тремя режимами топки: летним, осенне-весенним и зимним. Но при конструировании многорежимных (многоходовых) печей приходится преодолевать подводные камни.

• Первое – за или перед закрытой сезонной заслонкой может возникать уже упомянутый мертвый столб. Дымоток он уже не нарушит, но КПД печи уменьшит и прогреваться она будет дольше. Как раз тогда, когда нужно лучше и быстрее.
• Второе – сложность манипуляций с заслонками. Захлопотавшаяся хозяйка может забыть или не сообразить, что нужно закрыть, а что открыть, и угореть на работе в прямом смысле слова.
• Третье – вялая растопка зимой. По длинному извилистому дымовому тракту еле нагретым дымовым газам трудно выпихнуть наружный холодный, плотный и тяжелый воздух.

И здесь опять приходят на выручку основательно продуманные принципы устройства шведской печи. На рисунках – печь Григорьева, свободная от указанных недостатков. Она даже четырехходовая; четвертый ход – для лютой зимы.

Схема многоходовой шведской печи

В печи Григорьева три сезонных заслонки; на рисунке они условно показаны цветами: летняя зеленая, осенняя желтая, зимняя синяя. Алгоритм переключения интуитивно прост: заслонка по сезону открыта, остальные закрыты. Для растопки зимой на 5-20 мин открывают летнюю заслонку, а когда пламя заметно потянется в дымоход, или загудит, закрывают. Для усиленного зимнего хода открывают осеннюю заслонку, не закрывая зимнюю. Тяга усилится, и можно закладку топлива дать побольше.

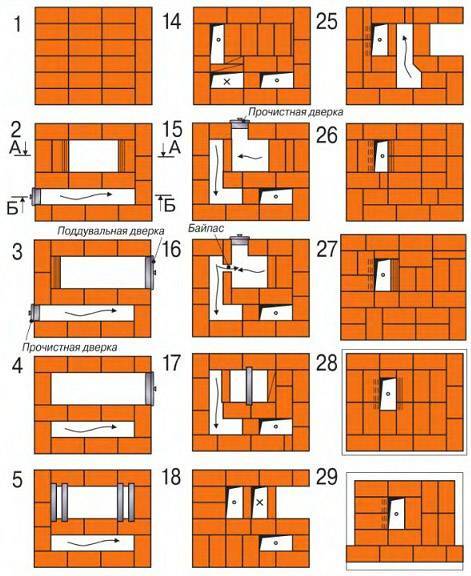

Порядовка многоходовой шведской печи

Мертвые столбы в этой печи, в принципе, могли бы образоваться в зонах, отмеченных голубым градиентом. Но на деле холодный воздух (или остывший газ) оттуда сразу вытекут, а взамен поднимется горячий. Автор, образно выражаясь, и потонувший водолазный колокол приспособил к делу, и внутренний теплообмен в печи практически не зависит от режима топки.

Порядовка печи Григорьева (рис. справа) не намного сложнее обычной шведки, а для ее постройки потребуется:

• 600 шт. обычного красного кирпича;
• простой глиняный раствор средней жирности;
• 6 погонных метров стальной полосы 60х5 мм;
• 4 шт. однотипных стандартных дымовых задвижек, считая с вьюшкой;
• 6 шт. прочистных дверец, тоже стандартных;
• стандартные же плита, духовка, колосниковая решетка, топочная и поддувальная дверцы – по 1 шт.

Выбор места под печь

В конструктивном плане правильный выбор места под печь требует соблюдения следующих условий:

• Расстояние между деревянными конструкциями и дымовым каналом должно быть как минимум 37 см
• Для получения хорошей тяги в печи дымовую трубу необходимо располагать с соблюдением минимального расстояния от конька – 1,5 метра и минимальной высоты над ним – 0,5 метра
• Если труба располагается в 1,5-3 метрах от конька, то ее можно выводить вровень с ним
• Если это расстояние превышает 3 метра, то труба может быть ниже, но между скатом и линией, соединяющей верхушку трубы и скат, должен быть угол не более 10°

Выбор места следует делать еще на этапе планировки дачного дома с печкой. Лучше возводить печь в середине дома, чтобы тепло расходилось по соседним комнатам.

Вместе с домом следует составить планировку участка. Читайте о планировке загородного участка здесь. При грамотно распланированном пространстве можно даже на маленьком участке удачно разместить все задуманные объекты.

Этап 2. Выбор подходящего места

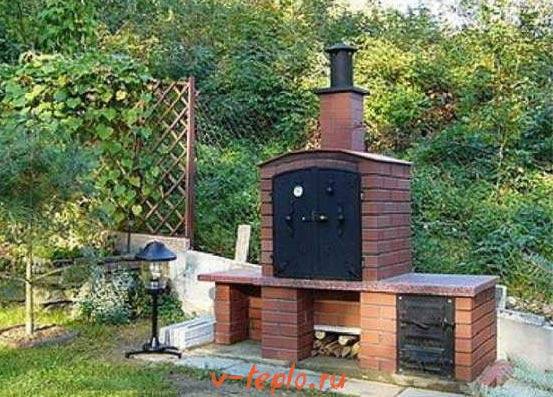

Сразу оговоримся, что уличная печка должна располагаться в максимально удобном месте. В идеале ее месторасположение следует определить еще на начальной стадии возведения дома. Но если дом уже выстроен, то выбор места будет зависеть от конкретных условий.

При этом следует придерживаться ряда обязательных требований:

1. конструкция должна быть размещена возле зоны отдыха, террасы или веранды (в противном случае придется соорудить навес и поставить несколько скамеек);
2. обязательно должно быть освещение;
3. касаемо габаритов ничего конкретного посоветовать не можем, так как они зависят только от ваших личных предпочтений и нужд;
4. между беседкой и печью (если дистанция будет достаточно большой) нужно проложить дорожку;
5. конструкция должна располагаться с подветренной стороны, дабы дым не попадал в дом;
6. рядом с растениями и кустами ее лучше не строить, ведь те могут пострадать от высокой температуры;
7. пространство вокруг печи нужно уложить камнем или плиткой;
8. и самое главное – рядом не должно быть никаких легковоспламеняющихся материалов!

Особенности и преимущества

Последовательное выстраивание линий из специальных материалов выполняется по определенной схеме. Это позволяет возвести и модифицировать печь своими руками даже людям, не имеющим опыта в данной сфере деятельности.

Опытными специалистами создано множество качественных схем, которыми любой без труда может воспользоваться. Такое расписывание этапов, как правило, не включает ограничений по размерам, что позволяет сконструировать печь любых габаритов, идеально вписывающуюся в нужную комнату. Тому, кто решил установить отопительную конструкцию у себя дома, останется определиться только с параметрами ширины и длины.

Популярность возведения отопительных печей методом порядовки обусловлена следующими достоинствами:

1. Меньшие затраты по сравнению с газовым отоплением. Правильно сконструированная и установленная печь позволит полноценно обогревать дом.
2. Возможность экономии средств при создании. Для установки не обязательно нанимать специально обученных людей.
3. Проверенная временем многофункциональность. Метод порядовки позволяет дополнять печи лежанками, варочными поверхностями и даже каминами.
4. Простота. Схемы, описывающие череду необходимых для выполнения действий, просты для человека с любым уровнем подготовки.

Прочитайте так же статью о самостоятельном возведении печи на опилках и найдите ответы на интересующие вопросы.

Читатели считают данные материалы полезными:

• Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
• Самостоятельное возведение печи голландки по схемам и чертежам

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью?
В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Этапы создания печи с порядовкой

Этап первый – работа над основанием. Прежде чем приступать к работам необходимо провести работы по подготовке основания, а также позаботиться об обеспечении гидроизоляции фундамента печи

Фундамент, особое внимание обращаем на то, чтобы он был идеально ровным, надежным. Его размер должен превышать размеры печи на 10 сантиметров. В основании фундамента необходимо организовать пространство, на которое будет впоследствии установлен настил

В основании фундамента необходимо организовать пространство, на которое будет впоследствии установлен настил.

Этап второй – подготовка материалов. Как показывает практика печи, которые строятся из глины, отличаются своей надежностью, тогда как плиты, построенные из цемента, этим похвастаться не могут. Поэтому выбирая глину, стоит всегда удостовериться, что в ней нет дополнительных вкраплений и примесей. Кроме глины для кладки печи понадобиться песок, который перед применением обязательно нужно просеять. Раствор должен получиться густым и однородным, похожим на густую сметану. Если глина оказалась слишком жирной, добавив в нее песок в соотношении один к двум, с этим можно бороться. Для того чтобы раствор не утратил своих качеств, его не стоит заготавливать слишком большими порциями, лучше заготавливать небольшие партии раствора, что обеспечит высокое качество выполненной работы.

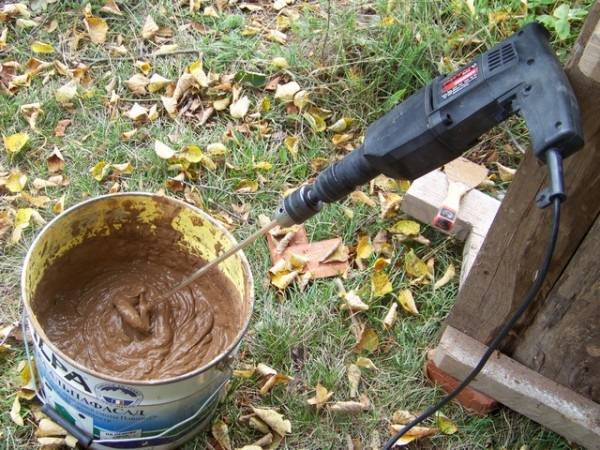

Подготовка глины для печи

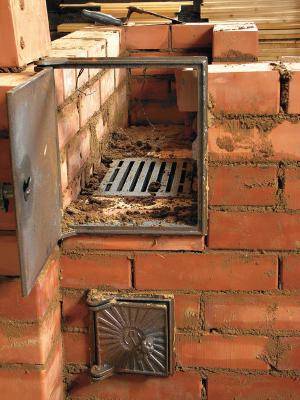

Кладка печи

После того как все подготовительные работы выполнены, материалы и инструментарий подготовлены, можно брать в руки схему порядовки и приступать к работам по кладке печи. Поскольку качественно выполненная порядовка помогает в работе, проблем с кладкой печи возникать не должно.

Однако порядовка не предусматривает ряд моментов, о которых необходимо позаботиться отдельно. К примеру, в порядовке, даже самой качественной, не указывается, что под воздействием высоких температур печное оборудование может постоянно подвергаться воздействию высоких температур. Поэтому одним из обязательных требований при кладке печи является отдельная проработка каждого шва между установленными кирпичами. Шов должен быть несколько шире, чем швы, используемые при обычной кладке.

Важно помнить, что в порядовке специальный огнеупорный кирпич обозначается особым способом, его штрихуют. Важно не забывать об этом, и не использовать обыкновенный кирпич там, где необходим кирпич огнеупорный. Такая оплошность может в значительной мере повлиять на качество готовой печи и ее эффективности

Такая оплошность может в значительной мере повлиять на качество готовой печи и ее эффективности.

Схема -Порядовка печей из кирпича

На сегодня порядовка печи является одним из наиболее эффективных и доступных способов, которые помогают получать по окончанию работ прекрасные печи, которые превосходно справляются с задачами отопления дома. Несмотря на свой профессионализм, многие мастера предпочитают использовать в своей работе порядовки. Их использование позволяет избегать массы неприятных моментов, таких как необходимость все переделывать, начиная все заново. Однако при выборе порядовки необходимо отбирать схемы с особой тщательностью, ведь от порядовки зависит насколько печь будет качественно работать, насколько печь будет надежной, насколько печь будет служить долго.

Печь построенная с порядовкой

Каким бы количеством преимуществ порядовка не обладала, стоит всегда помнить, сто этот способ подходит только в тех случаях, когда особая точность при строительстве печи не нужна.

18. Классификация печей

Отопительные печи классифицируют по толщине наружных стенок и характеру теплоотдачи, основным материалам, форме в плане, этажности, по движению дымовых газов внутри печи, способу отвода дыма и по конструкции.

По толщине наружных стенок и характеру теплоотдачи различают печи:

Толстостенные с толщиной всех стенок в 1/₂ кирпича и более, с периодической топкой, которые отличаются плавным изменением температуры на наружных стенках в течение периода теплоотдачи*.

* ()

Такие печи применяют главным образом в северных районах и в средней полосе Советского Союза для отопления жилых, общественных и административных зданий. Эти печи при одноразовой или двухразовой топке в течение суток обеспечивают в помещениях сравнительно постоянную расчетную температуру;

Тонкостенные с толщиной стенок топливника в 1/₂ кирпича, а остальных стенок в 1/₄ кирпича с периодической топкой, имеющие более резкие колебания температур на наружных поверхностях;

Тонкостенные с толщиной стенок топливника в 1/₂ кирпича, а остальных стенок в 1/₄ кирпича, длительного горения, обладающие равномерной теплоотдачей;

Тонкостенные с металлическими стенками с футеровкой и без футеровки, у которых температура на наружных поверхностях резко колеблется.

По основным материалам, из которых выполнены печи или по характеру отделки их: кирпичные, оштукатуренные или в облицовке; в металлических футлярах или в каркасе; изразцовые; из жароупорного бетона сборно-блочные; чугунные с футеровкой и без футеровки (только в области топливника).

По форме в плане печи: прямоугольные, квадратные, круглые, угловые (треугольные), многоугольные.

По этажности: одноэтажные, двухъярусные с расположением двух печей одна над другой, каждая со своим топливником.

По движению газов внутри печи. С движением газов по каналам, соединенным последовательно: однооборотные, двухоборотные, многооборотные (см. рис. 12, а).

С движением газов по каналам, идущим параллельно: однооборотные и двухоборотные (см. рис. 12, б).

Колпаковые, или бесканальные, в которых отсутствуют дымоходы в виде каналов, а теплопоглощающей поверхностью служит камера (колпак), располагаемая обычно над топливником (см. рис. 12, в).

С преимущественным нижним прогревом.

С комбинированной системой дымоходов: с каналами и колпаковыми камерами.

По способу отвода дыма: печи с насадной трубой, с коренной трубой, с дымовым каналом в ближайшей каменной стене.

Системы с несколькими (более трех) последовательными дымоходами к применению не рекомендуется вследствие их большого газового сопротивления и возможности дымления во время топки.

За время существования отопительных печей их конструкции очень изменились. Вместо старинных громоздких печей с глухим подом и последовательными дымоходами, имевших низкий коэффициент полезного действия, появились печи небольших размеров с более эффективной теплоотдачей и высоким коэффициентом полезного действия. Печник должен знать устройство печей не только новых, но и старых конструкций, так как ему часто приходится ремонтировать печи старых конструкций.

По конструкции: современные теплоемкие печи и печи старых конструкций.

Современные теплоемкие печи подразделяются: на печи умеренного прогрева — одноярусные и двухъярусные, печи повышенного прогрева — каркасные, из изразцовых блоков и бетонные сборно-блочные.

Из печей старых конструкций была очень распространена голландская печь. У нее глухой под, многооборотная система дымовых каналов и отсутствует колосниковая решетка. Поэтому процесс горения в печи протекает неудовлетворительно, дрова горят медленно и неравномерно, через открытую топочную дверку воздух проходит в топливник с большим избытком, ненужным и неиспользуемым для горения. В дымоходы иногда проникает слабо-подогретый комнатный воздух, который способствует охлаждению печи. Массивные стенки печи прогреваются слабо, притом неодинаково в разных местах. Коэффициент полезного действия голландской печи составляет 40-45%.

Порядовка печи-шведки и ее характеристики

Представляем вашему вниманию порядовку и чертежи для такого типа печки, как шведка. Для ее возведения своими руками вам потребуется следующее:

• керамический кирпич;
• для раствора – готовая сухая смесь на основе глины;
• уголок из стали;
• полоса стальная;
• листы из кровельного железа и плоского шифера;
• решетка колосниковая;
• дверцы для поддувала и топки;

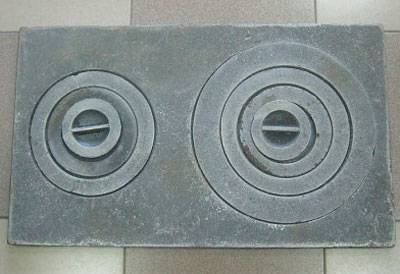

• чугунная плитка на две конфорки;
• задвижки и прочистки.

Варочная поверхность в данном случае может недостаточно прогреваться, а вот летом при низкой загруженности топливом тепло вытягивается за счет конвекции в помещении.

Стоит отметить, что плита над топкой нагревается больше, поэтому жарить на ней будет лучше, а вот вторая лучше подойдет для варки или небольшого прогрева продуктов.

Зимой шведка работает как на дровах, так и на углях, а вот летом ее лучше протапливать крупными углями или брикетами.

Для печи-шведки отопительно-варочного типа нужен фундамент. На нем нужно поставить стяжку из цемента и песка наравне с половым настилом. Потом следует уложить асбестовый лист или минеральный картон с выходом за пределы конструкции.

Далее идет следующий слой – сначала кладут тонкую оцинковку или фольгу, а потом опять асбест или картон. Потом выкладываем по очереди:

• лист кровельного железа;
• слой войлока, вымоченного в глиняном растворе.

И только потом, после того как войлок высохнет можно начинать печную кладку.

Материалы и инструменты

Одним из самых популярных способов порядовки является кладка печи шведка. Для нее применяются следующие стройматериалы:

• Кирпич. Подходит красный и шамотный, иногда сырец. Последние два вида — огнеупорные, что является существенным, поскольку с их использованием возводится агрегат, который должен выдерживать очень высокие температуры. Перед тем как начинать кладку кирпич необходимо вымочить в течение суток в воде. Для фундамента использовать цементный раствор, а для печи — глиняный.
• Глина. Материал, обеспечивающий необычайную стойкость установки. Правильная технология приготовления раствора на основе этого материала способна продлить срок службы до нескольких столетий.
• Металлическая фурнитура. Все, то используется для перекрытий, а также элементы декора и функционально необходимые предметы.
• Отделочные материалы. Печь типа шведка, как правило, штукатурится и окрашивается известью. В зависимости от пожеланий можно украсить любыми другими элементами.

Для качественного выполнения работ без затруднений необходимо запастись основными инструментами для порядовки:

1. 1-2 мм металлическим ситом.
2. Посудой для раствора.
3. Уровнем.
4. Лопатой заостренной формы.
5. Отвесом.
6. Молотком.
7. Мастерком.

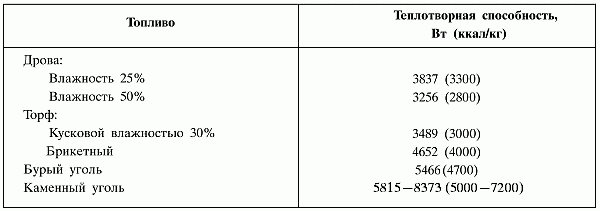

Таблица 2. Теплотворные способности некоторых видов топлива

Конечно, самым распространенным топливом для домашних печей и кухонных очагов считаются дрова, т. е. древесина. Теплотворная способность дров зависит от степени их высыхания и породы древесины, из которой они заготавливались. Так, дубовые, березовые, буковые или кленовые дрова дают тепла гораздо больше, чем, к примеру, сосновые, осиновые или ольховые. Правильно высушенные дрова легко разгораются, почти не дымят (исключение – смолосодержащие породы – такие, как сосна, ель) и дают мало золы. Как вы, наверное, уже поняли, продуктов горения у таких дров получается меньше, поэтому они выделяют большее количество тепла.

Иногда бывает проще добывать и использовать для отопления торф. Торф – это перегнившие остатки сухих растений, залегающие в почве пластами. По способу добычи и использования торф классифицируется на:

– резной;

– кусковой;

– прессованный (в виде брикетов);

– фрезерный (в виде крошки).

Самый ценный и удобный в использовании – прессованный торф. Брикеты имеют очень высокую плотность, поэтому при малых объемах топлива, что удобно при хранении, можно получить большое количество тепла.

Влажность торфа колеблется от 20 до 40% в зависимости от степени усушки и способа обработки после его добычи. По теплотворным способностям торф приближается к древесине, но имеет более высокую зольность.

Каменный уголь – это соединение углерода, кислорода и водорода в твердом состоянии. Он значительно дороже и сложнее в плане добычи и обработки, чем древесина или торф, но имеет высокую теплотворную способность.

Уголь бывает нескольких видов, и под каждый из них существуют соответствующие печи, но в любом случае необходима колосниковая решетка.

Сгорая, топливо отдает часть тепловой энергии печи, нагревая ее элементы, часть же уходит вместе с дымом в атмосферу. Но для качественного обогрева помещения, помимо использования хорошего топлива, нужно проследить, чтобы печь имела высокую аккумулирующую способность.

Аккумулирующая способность печи – это способность ее рабочих поверхностей накапливать и долгое время держать тепло, постепенно отдавая его в окружающее пространство (комнату). При плохой аккумулирующей способности печи придется постоянно ее топить, что повлечет за собой неудобство во временном графике хозяина, сокращение срока эксплуатации печи и сильный перерасход топлива.

Следующий важный параметр печи – это теплоотдача – количество тепла, отдаваемого печью в окружающее пространство за единицу времени. Этот параметр важен прежде всего при планировании непосредственно перед постройкой. Теплоотдача печи зависит от ее размеров, толщины стенок, материалов, из которых выполнена печь, и т. д.

Расчет размеров камина и необходимых материалов

Возводя кирпичный камин своими руками, нужно правильно произвести расчеты всех его параметров, чтобы он выполнял не только декоративную, но и практическую функцию, нагревая помещение. В первую очередь определяют размеры топочного отверстия или портала:

1. Соотношение его площади должно быть примерно 1:50 к аналогичной характеристике помещения. Если комната 20 м кв, тогда топка – 0.4 м кв
2. Высота и ширина должны получиться в соотношении 2:3. Составив простое уравнение, можно получить следующее соотношение сторон – 51х77 см
3. Не менее важный показатель – глубина портала, от которой будет зависеть тяга. Она должна составлять 70% от высоты, в данном случае 34 см. Увеличение приведет к необоснованной потере теплоты, уменьшение –к появлению дыма внутри помещения
4. Дымоход по площади делается в 10-15 раз меньше, чем аналогичная характеристика портала
5. Перед топочным отверстием необходимо разместить подиум шириной 45-50 см
6. Подиумы с боков портала – до 30 см
7. За предел топочной площадки выходит передаточный лист на расстояние до 30 см

Если говорить о необходимом количестве кирпича и различных расходных материалов, которые потребуются для работы – назвать определенных цифр не представляется возможным. В каждом определенном случае полученные значения будут различны и напрямую зависят от размеров возводимого камина.

Каждый сам может сделать примерные расчеты, подобрав наиболее подходящий вариант порядовки.

Кладка русской печи

Если в чертеже русской печи указано изготовить фундамент, следует делать его основательно, при помощи уровня проверяя горизонтальность.

После изготовления фундамента приступают к постройке самой русской печи. Выложить грамотно кладку поможет чертеж. Самое главное, это придерживаться правильных порядовок русской печи.

Чтобы это конструкция была безопасной, кладку делают совершенно герметичной. Именно поэтому нельзя использовать треснутые кирпичи. Швы между рядами обычно имеют толщину в 5−8 мм. Нежелательно использовать для герметичности глину, обмазывая ею стенки печки изнутри. От этого начинает откладываться сажа и снижается теплопроводность.

Перед кладкой кирпич из керамики следует вымачивать, чтобы он впоследствии не впитывал воду из раствора. А после вымачивания кирпич и раствор начинают высыхать одновременно, обеспечивая неплохую герметичность стенок.

Наружные стены обычно выкладываются в один или в половину кирпича, внутренние – только в полкирпича. Если внутренние стены делать в один кирпич, то они будут толстыми и печь будет прогреваться намного дольше. Также будет топливо тратиться в большом количестве.

Что нужно от шведки

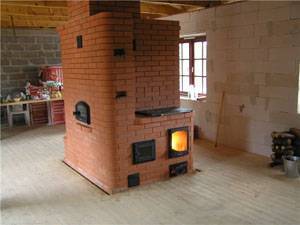

Исходная шведская печь (см. рис.) – кирпичная печь комбинированной конструкции. Исходным пунктом ТЗ на печь были специфические местные условия.

Во-первых, в Швеции поистине сибирские морозы сочетаются с высокой влажностью воздуха: Балтика и Атлантика с Гольфстримом под боком. Во-вторых, уже упоминавшийся дефицит топлива и места. В-третьих, в Швеции, на территории которой почти до исторических времен лежал ледник, было вдосталь шамотной (жаропрочной) глины высочайшего качества.

И самое главное – образ жизни простых потомков викингов. Валуны, болота, мало пахотной земли, суровый климат: выжить до весны без подспорья просто невозможно. Зимой шведы не могли себе позволить отлеживаться на печи, но рыболовные угодья были перехвачены Норвегией и Данией; Балтика на сей счет не весьма обильна, а зимой замерзает. Поэтому занимались охотой, лесозаготовками, старательством – Фенноскандия богата ценными минералами. В тундрах финской Лапландии до сих пор находят опалы.

В результате – хозяин со взрослыми сыновьями приплетались домой после работы более похожими на свеженькие торосы, чем на теплокровных. Чтобы не заболеть, нужно было немедленно обогреться и к завтрему высушить промокшую, хоть выжимай, одежду. А растапливать печь загодя нельзя было: топлива до весны не хватит. Из этого и исходили шведские академики.

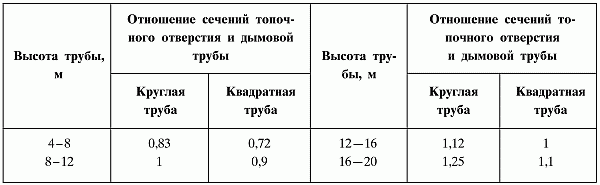

Таблица 5. Зависимость величины отношения сечения топочного отверстия и дымовой трубы от ее высоты

Стенка расположенного над крышей оголовка дымовой трубы должна иметь толщину не менее чем в 1 кирпич. Если стенки трубы будут впоследствии оштукатуриваться или утепляться асбоцементными плитами, допускается толщина оголовка в полкирпича.

Лучше всего обеспечивает тягу в дымоходе простой оголовок, конструкция которого не предусматривает наличия завершающих карнизов или выступов. Наиболее эффективен устраиваемый над оголовком коньковый навес. Он свободно обдувается ветром, при этом отсасываются и уносятся дымовые газы.

Для того чтобы обеспечить тягу в дымоходе камина независимо от метеорологических условий, на оголовках дымовых труб устанавливаются специальные ветрозащитные насадки. Оголовки дымовых труб следует выводить выше зоны действия ветрового подпора. Во избежание возникновения пожара на оголовок необходимо установить искроуловитель, который выполняется в виде колпака с глухой крышкой и проволочной сеткой по бокам с диаметром ячеек не более 3 мм.

Для топки камина можно использовать древесину клена, дуба, ели, сосны, березы, ольхи, осины. Твердая древесина клена и дуба долго разогревается. Поскольку горит она длинным спокойным пламенем, применять ее следует при больших размерах топочного отверстия. Мягкая древесина сгорает быстрее, чем твердая, испуская искры, поэтому процесс горения сопровождается сильным треском.

В качестве топлива для камина не рекомендуется использовать пересушенные дрова, например те, которые на протяжении длительного времени хранились в подвале, потому что они сгорают слишком быстро. Наилучшим образом для топки подойдут дрова, которые лежали в поленнице, под навесом. Их влажность соответствует влажности воздуха, поэтому они горят медленнее.

Больше всего сажи образуется при сжигании березовых дров. Ольха и осина, напротив, практически не дают сажи. К тому же осиновые дрова способны выжигать из дымохода уже осевшую на его стенках сажу. Хорошему очищению дымохода от сажи способствует периодическое сжигание в топке сухих картофельных очистков.

Для удаления из топки очаговых остатков под полом помещения устраивается специальный зольный канал. По мере накопления зольных остатков их периодически удаляют из нижней части канала. Если нет возможности устроить зольник под полом, его можно заменить зольным ящиком, который устанавливается под колосниковой решеткой.

Тем, кто решил соорудить камин, придется решить еще один очень важный вопрос: как производить очистку топки от скопившейся там золы? Устраивать отверстие для чистки в дымовой коробке со стороны комнаты нецелесообразно, потому что при чистке камина будет загрязняться помещение. В том случае, если камин располагается у стены прихожей, очистку можно производить оттуда, правда, загрязнения стены избежать не удастся. При размещении камина у наружной стены его чистку производят через отверстие со стороны улицы.

Для топки камина не рекомендуется использовать слишком мелкие поленья. Их длина должна составлять 2/3–3/4 ширины топочного отверстия. Можно также сжигать пни и корни, которые дают красивое пламя.

Если вы хотите, чтобы пламя в вашем камине приобрело необычную окраску, используйте добавки. Так, поваренная соль окрасит пламя в интенсивный желтый цвет, хлорид меди создаст целую гамму красок с преобладанием голубого и зеленого цветов. Добавки можно засыпать непосредственно в очаг, но лучше все же заблаговременно приготовить из них раствор и пропитать им дрова перед закладкой в камин.

Приятный аромат дают сжигаемые в камине древесина или сухие ветки можжевельника, вишни и, особенно, старой яблони.

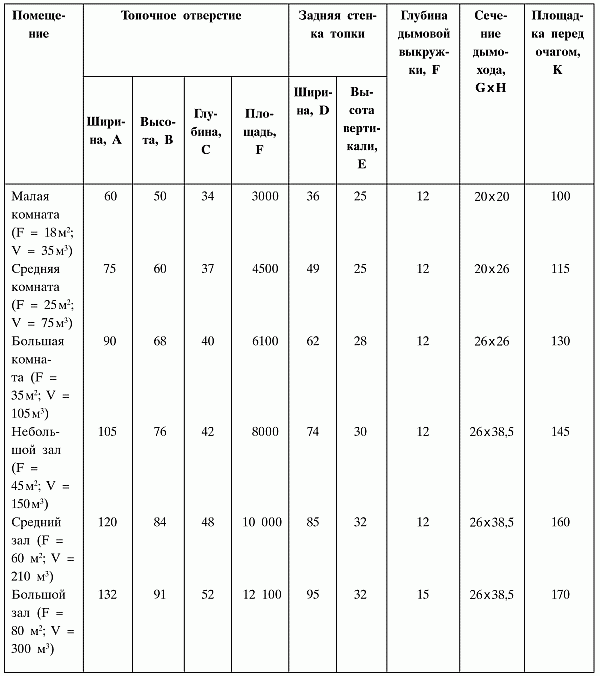

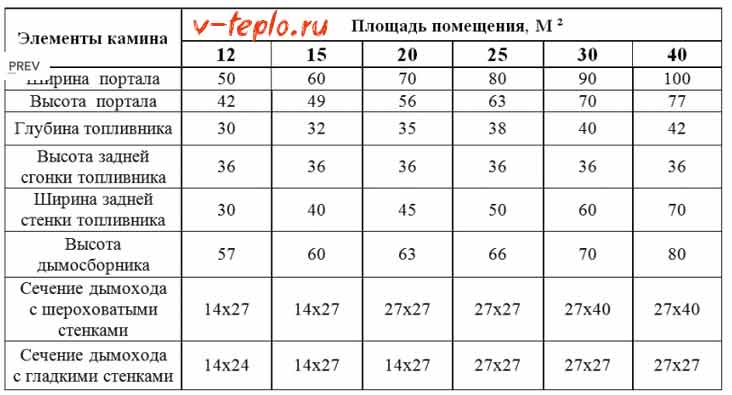

Таблица 4. Конструктивные размеры см закрытых и полуоткрытых каминов при высоте дымовой трубы 10 м

В зависимости от способа подачи тепла в помещение все камины можно подразделить на камины с чистым излучением (старогерманский) (рис. 82) и с излучением и дополнительным конвективным подогревом воздуха (рис. 83).

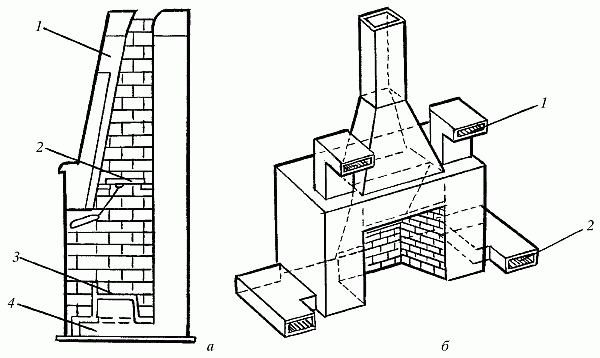

Рис. 82. Камин с чистым излучением (старогерманский): 1 – зольник; 2 – золовой канал; 3 – решетка топливника; 4 – заслонка; 5 – отверстие для чистки газохода

Рис. 83. Камины с подогревом воздуха: а – с калорифером: 1 – выход нагретого воздуха; 2 – дымовая заслонка; 3 – решетка; 4 – вход холодного воздуха; б – с каналом для нагрева приточного воздуха: 1 – выход нагретого воздуха; 2 – вход холодного воздуха

В каминах первого типа эффект излучения усиливается за счет установки задней и боковых стенок под наклоном. Кроме того, чтобы увеличить излучение, применяют так называемые зеркальные отражатели – листы нержавеющей стали, которыми закрывают наклонные стенки.

В каминах второго типа боковые и задняя стенки выполняются двойными. Воздух в них нагревается за счет естественной циркуляции (конвекции) во внутреннем кожухе.

С целью повышения обогревательной способности разработаны комбинированные конструкции, состоящие из обычного радиационного камина и отопительной печи. Возможно также сочетание камина с водяным отоплением. Для этого на задней стенке топки устанавливают водяные нагревательные элементы (радиаторы), по которым циркулирует вода из системы отопления. Такая конструкция предусматривает наличие в топке камина колосниковой решетки, на которой сжигается топливо.

Как уже указывалось выше, камины с чистым излучением обладают небольшим тепловым КПД. Для повышения теплопроизводительности камина были разработаны конструкции с дополнительным нагревом приточного воздуха. В таком камине задняя и боковая стенки топочного пространства окружены полостью, которая на уровне пола комнаты имеет закрывающиеся жалюзи – отверстия для забора воздуха. Входящий в них воздух направляется в наиболее нагретые участки топочного пространства, откуда, уже теплый, поступает в помещение через выпускное отверстие, устроенное в верхней части кожуха. Эту полость рекомендуется изготавливать в виде короба из стального листа с присоединительными элементами для входного и выходного воздушных отверстий (рис. 83, б).

Однако описанная конструкция имеет серьезный недостаток: при соприкосновении нагреваемого воздуха с раскаленной кладкой содержащаяся в нем пыль пригорает к ее поверхности. Поэтому отопление лучше проводить не циркуляционным, а приточным атмосферным воздухом.

В Великобритании, где широкое распространение получили камины с воздушным обогревом, специалисты провели исследования по сравнению эффективности каминов обычной конструкции и с дополнительным воздушным подогревом. В ходе исследований было установлено, что в обычных каминах используется всего лишь 15–18% теплоты, выделяемой сожженным топливом, а в каминах с воздушным подогревом этот показатель увеличивается в среднем в 2 раза и достигает 36%, причем примерно третья часть от этого количества передается за счет циркуляции воздуха.

В конструкциях с воздушным подогревом нередко отсутствует дымовой карниз, а топочное пространство пирамидально уменьшено до соединения с расположенной над ним дымовой трубой. При этом создается некоторая опасность задувания топочных газов в помещение.

На рис. 84 изображены камины с боковым расположением дымового канала, при котором уменьшается опасность опрокидывания тяги в камине и задувания газов в отапливаемое помещение (рис. 84, б).

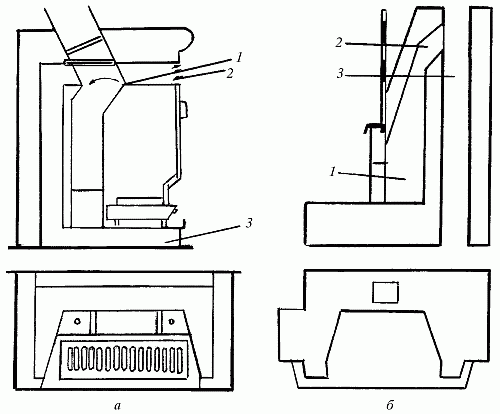

Рис. 84. Камины с боковым расположением дымового канала: а – угольный: 1 – перекидной клапан; 2 – выход нагретого воздуха; 3 – вход холодного воздуха; б – дровяной: 1 – камин; 2 – соединительный газоход; 3 – дымоход

(голосов пока нет)

Загрузка...
