Что представляет собой несъёмная опалубка, и где она используется

Такая технология применяется давно. Внешне она мало чем отличается от съёмной: конструкция из арматуры и панелей, являющаяся формой для укладки монолитного железобетонного полотна.

После застывания раствора опалубка не разбирается, а остаётся как часть конструкции. Это значительно сокращает время работ и не требует затраты дополнительных сил на демонтаж. Оставляя опалубку, можно снизить риск повреждения готовой монолитной конструкции.

Неснимаемая опалубка ставится для заливки раствором оснований, а также стен и перекрытий. Ее используют в некоторых видах отделочных работ для создания бетонных колонн и арок.

Универсальная конструкция применяется для строительства высотных жилых комплексов и частных домов в несколько этажей.

Почему стоит обратиться в компанию «Опалубочные технологии»

Успешное и прибыльное современное строительство предусматривает работу только высококвалифицированных специалистов и использование наиболее передовых технологий. Производимые нами опалубки перекрытий, стеновые, для колон и лифтовых шахт отличаются высокой точностью, отвечают требованиям ГОСТам, имеют значительный запас прочности и большое количество циклов повторного использования.

Компания «Опалубочные технологии» сочетает в себе:

1. Высокий уровень конструкторов и рабочих, которые занимаются проектированием и производством опалубочных систем;
2. Прекрасную квалификацию консультантов и менеджеров, которые подберут наиболее оптимальный для Вас вариант и смогут найти лучший вариант цены, который устроит обе стороны.

Все опалубочные системы произведенные компанией «Опалубочные технологии» разработаны и произведены нашими специалистами на современном высокоточном оборудовании, что гарантирует высокое качество всех произведенных опалубочных систем и поможет обеспечить высокую точность при заливке фундаментов и монолитного строительства.

Мы предоставляем оптимальные для Московского региона цены, как на продажу новой опалубки, так и на аренду опалубочных систем, гибкую ценовую политику для крупных заказчиков и постоянных клиентов, у нас Вы всегда найдете качественную опалубку и комплектующие к ней для всех видов монолитного строительства.

Наши заказчики всегда получат необходимую техническую поддержку на всех этапах строительства. Наша система логистики позволяет доставлять приобретенные Вами строительные опалубки, комплектующие, строительные леса и вышки на нужный объект в сжатые сроки.

Расходные материалы и комплектующие для опалубок также производятся нами или закупаются у региональных дилеров, что дате возможность предоставлять наилучшие цены на покупку и аренду опалубок в Москве и регионе.

Руководство фирмы отправляет специалистов на ежегодное повышение квалификации и ознакомление с передовыми технологиями производства систем опалубки. Это позволяет нашей компании одной из первых предоставлять на рынок наиболее прогрессивные решения в области монолитного строительства.

Как выбрать опалубку

Стоит отметить, что от качества опалубочной системы напрямую зависит то, насколько качественными в итоге получатся монолитные элементы. И по этой причине такое оборудование должно отвечать всем требованиям российского ГОСТа.

Опалубки, используемые для монолитного строительства, классифицируются с учетом таких параметров, как:

• будет ли опалубка съемной или несъемной;
• для каких поверхностей она будет использоваться – горизонтальных или вертикальных;
• наличие каких—либо конструктивных особенностей;
• какие материалы будут использоваться для изготовления;
• будут ли присутствовать утепление и подогрев;
• также имеет значение и оборачиваемость.

Опалубки несъемного типа применяют в малоэтажном строительстве. Для этого с помощью полимерных блоков формируют будущие габаритные размеры монолита из железобетона с учетом необходимых конфигураций. Опалубка из полимера отличается низкими параметрами теплопроводности. За счет этого ее можно использовать в качестве дополнительного утеплительного слоя для здания.

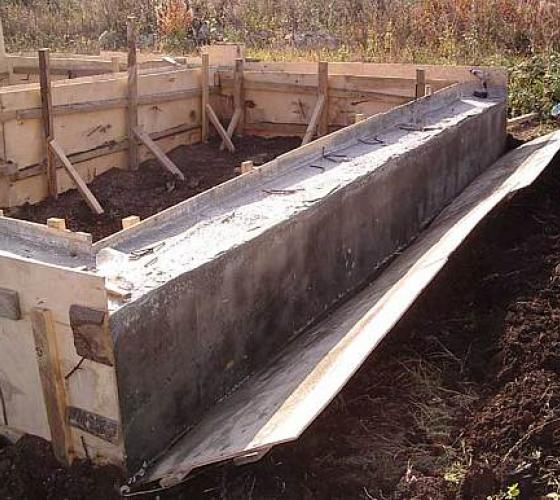

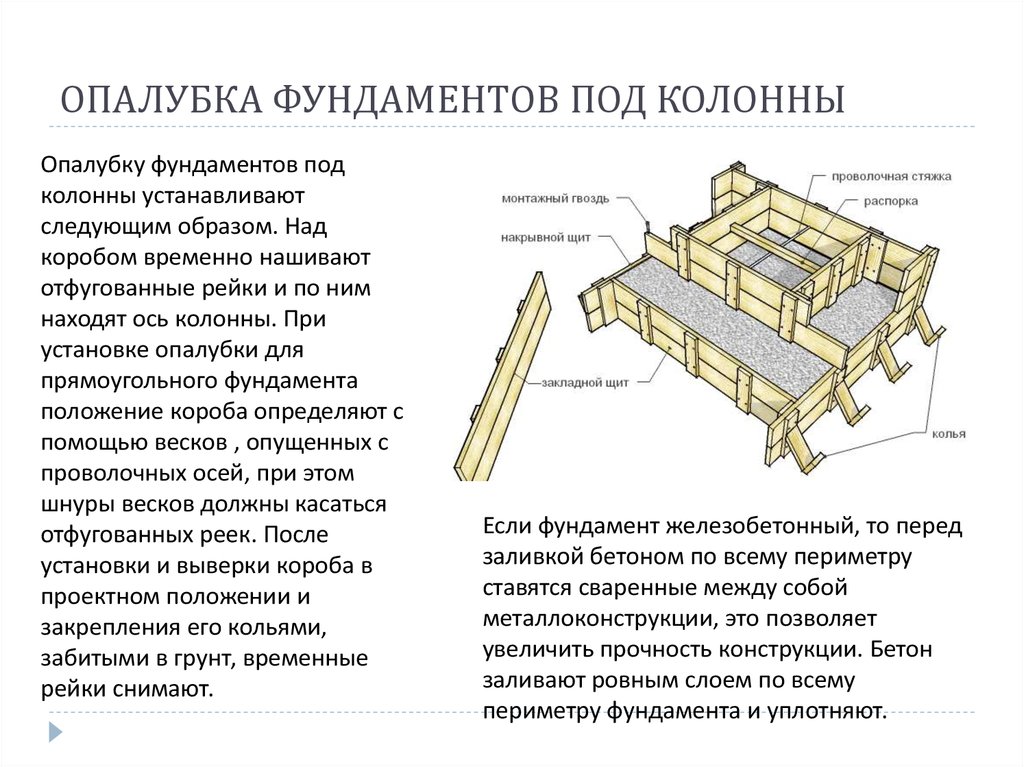

Опалубка для фундамента

Практически для всех видов монолитных работ при строительстве многоэтажных зданий и не только используется опалубка для создания вертикальных поверхностей. Она имеет целый ряд конструктивных отличий, о которых речь и пойдет далее.

Когда речь идет о создании монолитных горизонтальных поверхностей, то, прежде всего, это фундаменты. Чтобы сформировать фундамент применяется мелкощитовая опалубка. Она способна выдержать высокие нагрузки с боков, которые возникают из-за давления, оказываемого жидкой бетонной смесью. Последняя, к слову, весит совсем не мало, поэтому каждый опытный строитель знает, насколько важно, чтобы опалубка для фундамента была прочной.

В большинстве случаев для создания опалубки для будущего фундамента используют такие материалы, как:

1. Металл.
2. Дерево.
3. Влагостойкая фанера.

Чтобы создать фундамент замкнутого типа и небольшого размера применяют опалубку блочного вида (смотрите на сайте). Ее в собранном виде переставляют с места на место с использованием кранов или других подъемных механизмов.

Опалубка для стен

Один из самых сложных и ответственных этапов строительства – это возведение стен, а если они монолитные, то их созданию следует уделять еще больше внимания. В зависимости от того, для чего будут предназначены стены и каким именно способом бетонных работ они будут возводиться, выбирается вид опалубочной системы.

Опалубку для возведения монолитных стен можно изготавливать из таких материалов, как металл, влагостойкая фанера и пластик. Что касается опорных конструкций для опалубки, то они всегда изготавливаются из металла. При этом сам вид стеновой опалубки не имеет значения. Хотя стоит добавить, что разновидностей опалубок для монолитных стен существует всего шесть. Это:

1. Мелкощитовая.
2. Крупнощитовая.
3. Блочная.
4. Объемно-переставная.
5. Скользящая.
6. Подъемно-переставная.

Так, мелкощитовая опалубка может вполне комбинироваться с крупнощитовой. Это позволит получить бетонные монолитные стены требуемого размера. Что касается опалубки блочного вида, то их применяют для возведения стен в лифтовых шахтах и прочих помещений, имеющих замкнутые контуры.

Если говорить об объемно-переставной опалубке, то ее можно использовать одновременно с горизонтальными опалубками. Другими словами, бетонировать стены можно одновременно с фундаментом. Что касается скользящих опалубок и объемно-переставных, то их применяют для возведения монолитных стен, у которых одинаковое сечение. Чтобы передвинуть опалубку на новый уровень, применяются домкраты или другие подъемные механизмы. Стоит добавить, что опалубки такого вида всегда металлические.

Опалубки для перекрытий

Стоит отметить, что опалубки, используемые для создания монолитных железобетонных горизонтальных перекрытий, отличаются от опалубок, используемых для возведения фундамента. Разновидности опалубок для перекрытий существуют такие:

1. Мелкощитовые.
2. Крупнощитовые.
3. Объемно-переставные.
4. Горизонтально-перемещаемые.

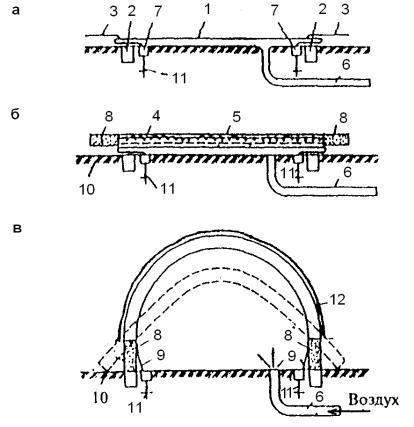

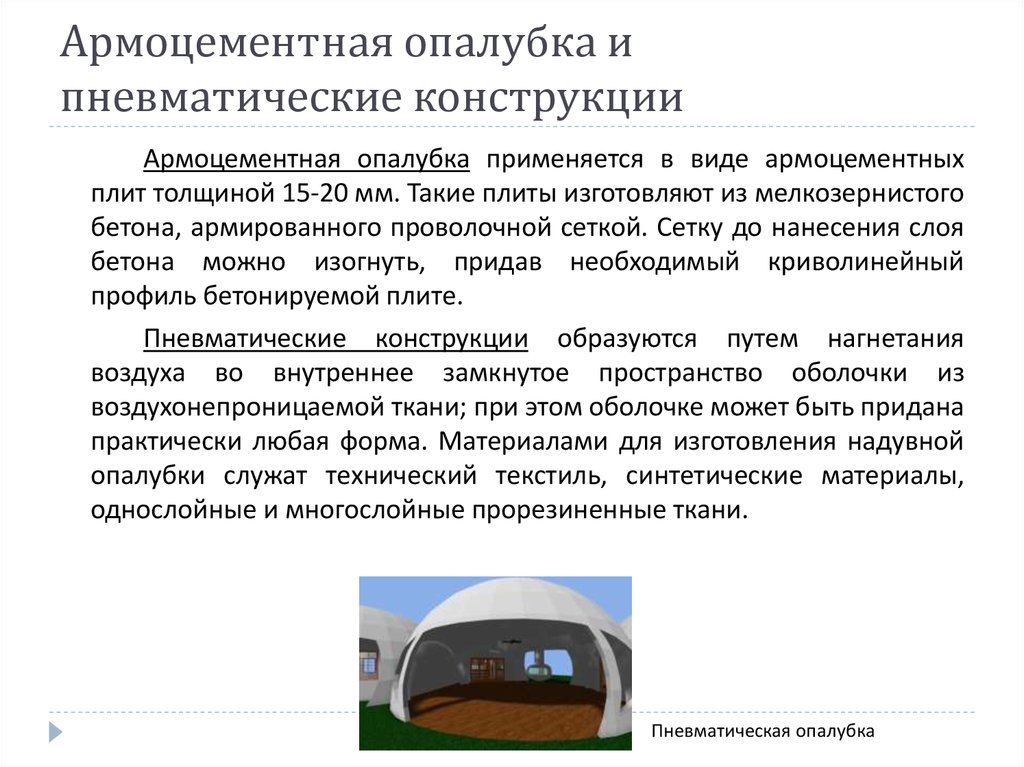

5. Пневматические.

Принято считать, что единственный материал, который способен выдерживать значительную нагрузку жидкого бетона – это металл. Поэтому именно металлические опалубки применяют в тех случаях, когда горизонтальное перекрытие очень большое. А вот для создания перекрытия поменьше можно применять опалубку из таких материалов, как дерево и влагостойкая фанера.

Что касается отдельных видов горизонтальных опалубок, то горизонтально-перемещаемые применяют тогда, когда строят туннели, водопроводы, а также коллекторы. А вот пневматические опалубки служат для того, чтобы сооружать монолитные бетонные перекрытия, имеющие сферическую форму.

Видео. ЧТО ТАКОЕ НЕСЪЕМНАЯ ОПАЛУБКА ФУНДАМЕНТА

Разновидности опалубочной конструкции

Опалубки, применяемые для бетонирования железобетонных перекрытий, классифицируются следующим образом:

• стационарные конструкции, которые не подлежат демонтажу после застывания бетона. Элементы несъемной опалубки включают гидроизоляционные материалы, а также листы теплоизоляции, что позволяет дополнительно гидроизолировать и утеплить строение. Стационарная опалубочная форма после бетонирования станет конструктивным элементом железобетонных строений. Применение несъемной формы позволяет уменьшить объем трудовых затрат по монтажу. Несъемные формы, изготовленные из современных стройматериалов, позволяют обеспечить дополнительную декоративность здания;

Сложностью возводимой конструкции определяется выбор конструкции опалубки

• съемные опалубки, разбираемые после застывания бетонного раствора. Демонтируемые конструкции используются чаще, чем стационарные. Они отличаются более низкой ценой и, при необходимости, изготавливаются своими силами. Такую опалубку многие застройщики берут в аренду, что позволяет уменьшить объем затрат и оперативно завершить бетонирование. Разборные конструкции делятся по уровню сложности. Применяются простые опалубки, устанавливаемые в горизонтальной плоскости, и объемные, имеющие сложную форму. Используются небольшие и крупногабаритные модули, а также скользящие элементы, поднимаемые вертикально.

Выбор конструкции опалубки определяется сложностью возводимой конструкции и требованиями проекта.

Железобетонная опалубка

Для мелких изделий, как например трубы, ступени, формы заготовляются из котельного железа с соответствующими зажимами вкладышами. Железобетонная опалубка, имеющая вид железобетонных плит, уместна в том случае, если она остается затем в конструкции в качестве ее составного элемента. Так например, при устройстве набережной или башен облицовка может быть устроена из железобетонных плит (рис. 34) особого профиля, обеспечивающего связь их с телом стены. Изготовление опалубки производится либо непосредственно на месте сборки одновременно с заготовкой частей опалубки либо эта работа выполняется в особых мастерских, а на месте производится лишь сборка готовых элементов и установка подмостей.

Первый способ допустим только для работ небольшого объема или для неповторяющихся элементов: чаще опалубку элементов готовят в особых мастерских по точным чертежам на верстаках по шаблонам. Сборка опалубки на месте при условии заблаговременной заготовки ее элементов не представляет затруднений, а детали выполнения этой работы находятся в зависимости от вида конструкций. Сборке опалубки должна предшествовать точная разбивка всех будущих элементов сооружения на месте и поверка лировкой правильности уровня оснований.

Разбивка закрепляется забивкой гвоздей, прочерчиванием и т. п. Плотники и рабочие при сборке должно быть снабжены своего обычного инструмента веревками рогатками для подъема и поддержания частей опалубки.

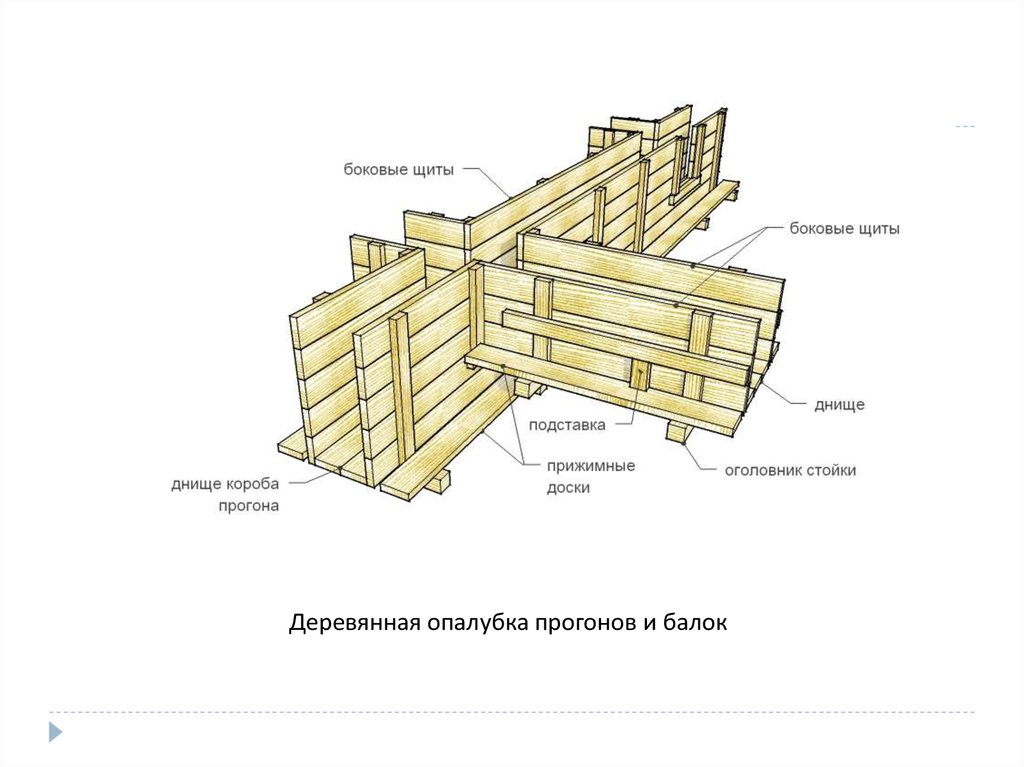

Примерный порядок сборки опалубки для железобетонного ребристого крытия таков:

1. устанавливают короба колонн, промежуточные стойки и делают расшивку подкосами;
2. укладывают короба прогонов в гнезда колонн и подклинивают стойки под прогонами;
3. укладывают короба промежуточных балок и ставят стойки под ними;
4. расставляют кружала
5. укладывают щиты опалубки.

В нижних точках опалубки колонн и стен необходимо составлять небольшие проемы (окна), позволяющие перед бетонированием убрать весь мусор из опалубленного пространства и зашиваемые до начала бетонирования.

Разборка опалубки должна производиться в строго определенном порядке в назначенные сроки с принятием всех мер против порчи бетона. Выдергивание гвоздей делается или молотком с развилкой или специальным ломиком-гвоздедером, облегчающим работу в тесных местах. Оборачиваемость опалубки, т. е. количество раз повторного применения, находится в зависимости от рациональности проектирования (стандартности элементов) и тщательности распалубливания. При рационально сконструированной опалубке и при правильном ведении работ можно считать нормальной шестикратную оборачиваемость различных опалубных щитов без добавления нового материала.

Опалубка модостр что это такое

Система включает в себя телескопические стойки, треноги, несущие и распределительные балки и палубу из ламинированной фанеры. При высоте этажа более 3 м предлагается аналогичная система опалубки с применением опорных башен.

Специалисты предприятия имеют большой опыт проектирования и внедрения опалубочных систем. Опалубка Модостр широко применяется при строительстве жилых, административных, офисных и промышленных зданий и инженерных сооружений.

Оборачиваемость стоек циклов. Фиксация отдельной стойки в вертикальном положении производится треногой.

Энциклопедия строительных брендов:

Для зданий гаражи, офисы и т. Они представляют собой пространственную сборно-разборную систему с регулируемыми по высоте оголовками: ступенчато через 75 мм и плавно через мм, что обеспечивает точную установку опорных балок, укладываемых на оголовки башен.

Опорные башни воспринимают все нагрузки — вертикальные от плит перекрытия, монолитных бетонных ригелей и технологические. Несущая способность башни зависит от ее высоты и геометрических размеров. Поэтому шаг установки башен определяется расчетом для каждого конкретного объекта.

Башни выполнены из унифицированных элементов и представляют собой сборно-разборную конструкцию. Базовая высота башни до 3 м. Вместо опорных башен для заделки продольных связевых ригелей применяется телескопическая стойка с Т-образным оголовком, плотно прижимающим щит ригеля к плитам перекрытия, что также снижает материалоемкость оснастки.

Передвижная опалубка-стол для перекрытий — одна из последних новинок. Она позволяет производить точную регулировку по высоте, ступенчатое наращивание опорной системы стола с высоты от 2,55 до 4,15 м. Площадь стола 15 м 2.

Характеристики

Палуба выполняется из стального листа или водостойкой фанеры. Ее конструкция универсальна и обеспечивает быструю сборку-разборку на отдельные элементы. Толщина бетонируемого перекрытия до мм. Предусмотрена возможность устройства выступающих из плоскости перекрытия ригелей. Распалубка и передвижение из-под забетонированного перекрытия осуществляются вручную.

Модостр — опалубка для монолитного строительства

Опалубка не имеет отечественных аналогов. Веерная опалубка колонн.

Оборачиваемость фанеры циклов. Оборачиваемость каркаса циклов.

Можно применять и разъемную опалубку капителей. Опалубка круглых колонн со съемными капителями позволяет наращивать ее по высоте.

Установка пластиковой системы опалубки своими руками

Капитель выполнена разъемной и универсальной, единой для колонн диаметром x мм, что резко снижает материалоемкость опалубки. Важным элементом является система закрепления и выверки опалубки на перекрытии.

Регулируемые телескопические подкосы обеспечивают плавную и точную проектную установку опалубки, что позволяет получить высокое качество бетонных колонн и точность их установки.

Поиск по сайту:.

Каталог компаний Архитектура, дизайн Бетон, ЖБИ, кирпич Ворота, заборы Двери, лестницы Климат Кровельные материалы, кровля, изоляция Лакокрасочные материалы Мебель, интерьер Металлопрокат, конструкции, ковка Недвижимость Окна, остекление Отделочные материалы Пиломатериалы, дерево Ремонт, отделка, монтаж, строительство Сантехника, водоснабжение, канализация Системы безопасности Строительная техника, оборудование, инструмент Строительные ресурсы Строительные рынки, магазины Строительство домов Сыпучие материалы Электрооборудование Рубрики статей Архитектура и дизайн Ворота и заборы Все для строительства Дачный участок Двери и окна Деревянный дом Инженерные системы Инструмент и оборудование Кондиционеры и вентиляция Крыша и кровля Мебель и интерьер Недвижимость Отопление, климат Ремонт и отделка Сантехника и водоснабжение Советы новичкам Строительная техника Строительство и монтаж Стройка дома Стройматериалы Электрика.

Опалубка, опалубочные системы и технология

Адрес организации: , Беларусь, Минск, ул. Социалистическая, Отзывы, комментарии:. Регистрация Забыли пароль? Присоединяйтесь к нам:. Опрос Какой кровельный материал Вы бы выбрали для кровли крыши своего дома?

Какие нормативы можно применить для включения данных работ в сметную документацию? Следует ли включать в сметную документацию установку и разборку инвентарных лесов? Согласно п.

Гибкая битумная черепица. Композитная черепица.

Опалубочные системы «МОДОСТР» – эффективные технологии строительства

Глиняная керамическая черепица. Цементно-песчаная бетонная черепица.

Предприятие «Модостр», основанное в году, занимается разработкой, изготовлением и комплектацией опалубочных систем для возведения монолитных железобетонных конструкций. Специалисты предприятия имеют большой опыт решения сложных технологических задач, что в сочетании с научным подходом приводит к оригинальным и надежным решениям.

Производимая продукция включает широкую номенклатуру опалубочных систем: — щитовая опалубка стен; — веерная опалубка колонн; — опалубка для возведения монолитных перекрытий и лестниц системы на основе опорных стоек и башен, опалубка-стол ; — опорные башни ПОРТАЛ для возведения перекрытий на высоте до 25 метров; — подмости наружные навесные, консольные, а также навешиваемые на щиты; — щитовая опалубка для стен округлого очертания; — щитовая опалубка монолитных лифтовых шахт; — проёмообразователи дверные и оконные. При этом требуемое количество тяжей — два по высоте.

Сланцевая кровля кровельный сланец. Волновые битумные листы еврошифер, Ондулин.

Описание технологии крупнощитовой опалубки.

Крупнощитовая опалубка стен устанавливается в три этапа:

• монтаж арматурного каркаса;
• монтаж опалубки с одной стороны в высоту всего этажа;
• монтаж со второй стороны.

Далее в установленную систему поэтапно укладывают бетонную смесь, используя при этом закрепленные на внешней стороне щита подмости. Смесь укладывается слоями в 30-40 см, и уплотняется глубинными вибраторами при укладке. Бетон укладывается в соответствии со схемами разделения на зоны.

После полного застывания бетона производится демонтаж опалубочной системы.

Элементы конструкции.

Говоря об основных элементах конструкции – щитах, стоит сказать, что компания ГЛАВПРОЕКТ-22 работает со следующими щитами:

• ЩИТЫ СТАЛЬНЫЕ;
• ЩИТЫ УГЛОВЫЕ СТАЛЬНЫЕ;
• ЩИТЫ ШАРНИРНЫЕ СТАЛЬНЫЕ;
• ЩИТЫ РАСПАЛУБОЧНЫЕ СТАЛЬНЫЕ;
• ЩИТЫ УНИВЕРСАЛЬНЫЕ СТАЛЬНЫЕ (ДЛЯ КОЛОНН).

Технология возведения несъемной опалубки

Устройство несъемной опалубки практически ничем не отличается от съемного варианта.

• Этап 1: Песчаная подушка.

На дне траншеи сделать подушку из песка и тщательно ее утрамбовать с помощью жидкой цементной смеси.

• Этап 2: Гидроизоляция.

Далее выкладывается слой геотекстиля или рубероида, которые отвечают за функцию гидроизолирования фундамента.

• Этап 3: Монтаж первого блочного ряда.

Сначала пригоняются друг к другу блоки с закрытым дном, далее сверху выстраиваются коробчатые элементы. Все пазы тщательно соединяются и монтируются внутренние перемычки.

• Этап 4: Армирование.

Устанавливается армированный каркас по высоте общего опалубочного коридора.

• Этап 5: Заливка.

Производится заливание бетонной смеси в полученный коридор.

С помощью нижеприведенного видео можно пошагово изучить процесс создания несъемной опалубки, а также ознакомиться с правилами и преимуществами ее создания.
