Как сделать пандус самостоятельно

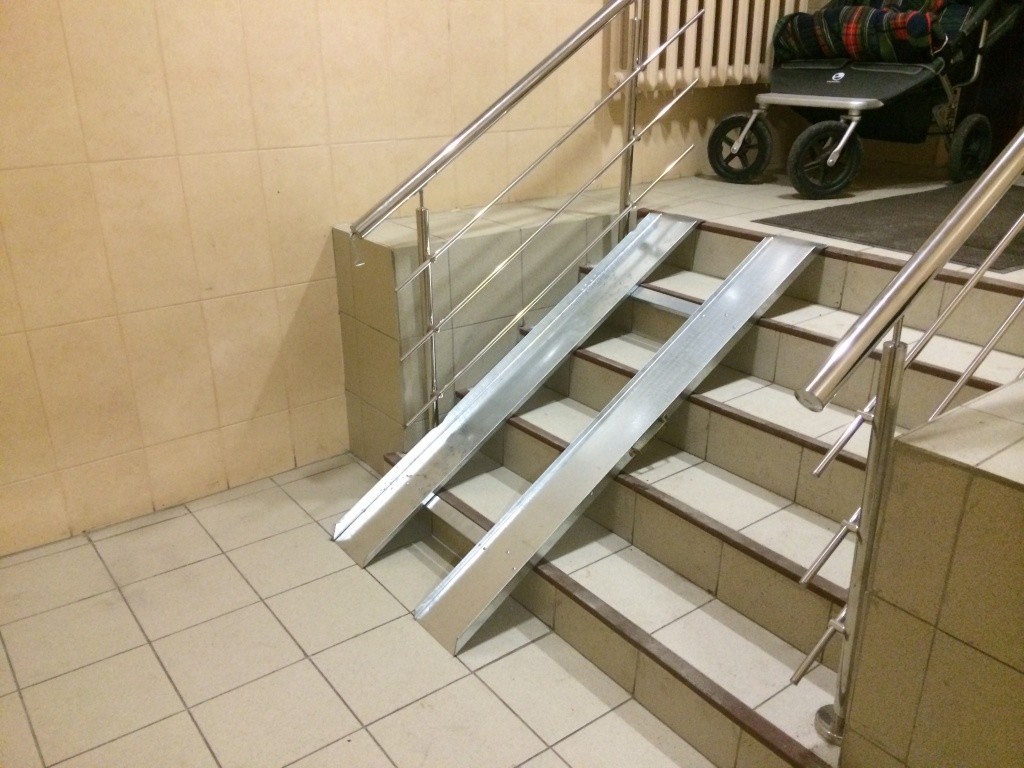

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

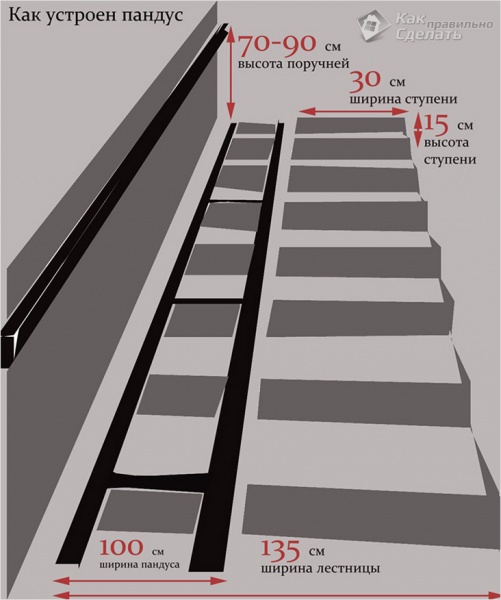

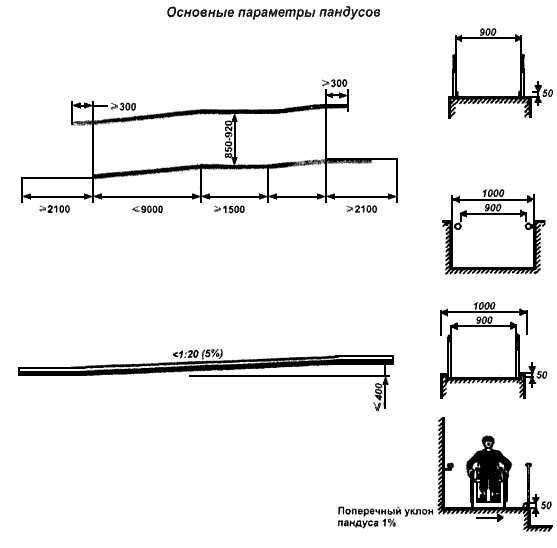

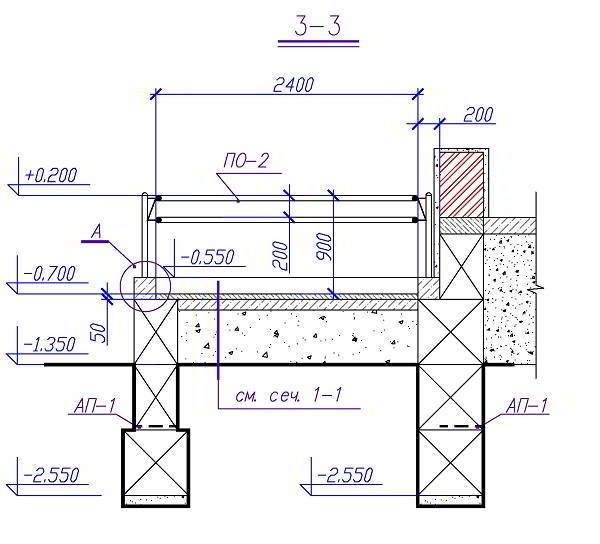

Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Необходимые материалы и инструмент

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:

• два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
• профильная труба 25х50 мм длиной ¾ лестницы;
• 3 стальные дверные петли;
• 2 метра профильной трубы 25х32 мм;
• полоса стальная 50х2,5 мм – 0,5 метра;
• анкерные болты для крепления конструкции к стене;
• поворотную или сдвижную защелку;
• сварочные электроды.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба

С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.

Швеллера.

Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.

Порядок выполнения работ

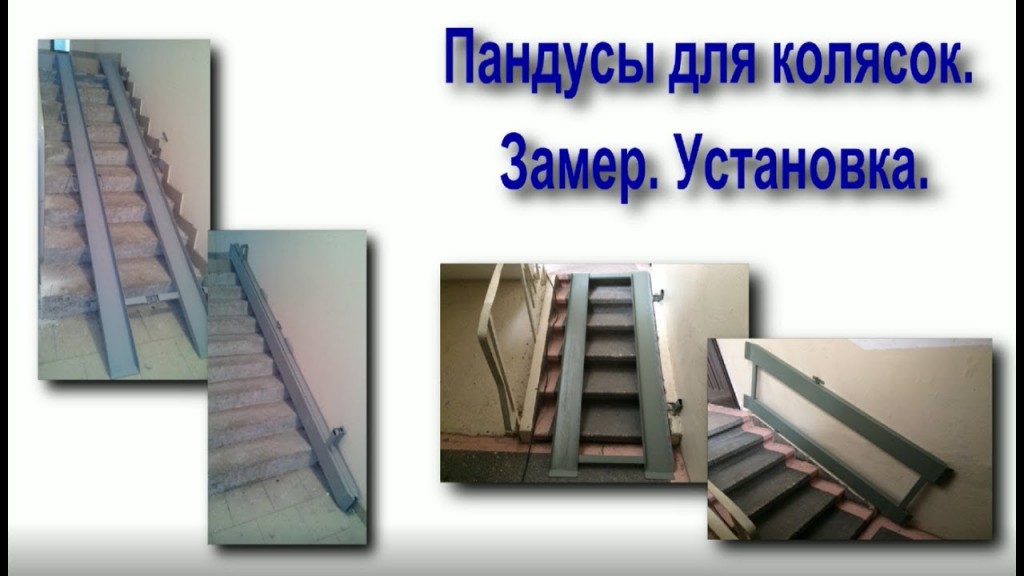

Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.

В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:

1. приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
2. положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
3. измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
4. отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
5. приварите петли одной стороной к поперечинам;
6. положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
7. приварите перемычки к швеллерам;
8. положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
9. приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
10. после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
11. для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
12. на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
13. после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.

Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.

Ответственность за установку кто несет?

Чтобы установить в жилом доме пандус, следует обратиться в органы соцзащиты с письменным заявлением. Ответственность за установку конструкции несут:

• управляющая компания;
• ТСЖ;
• ЖЭК.

В заявлении указывается адрес, куда требуется монтаж и какая модель предпочтительна. В течение месяца заявление рассматривается и по его предмету выносится решение. При положительном ответе администрация района посылает на место своих специалистов, которые определят цену работы и количество требуемого материала.

Установка пандуса самостоятельно жильцами жилого дома невозможна. Требуется специальная группа специалистов, которая установит его с соблюдением всех требований.

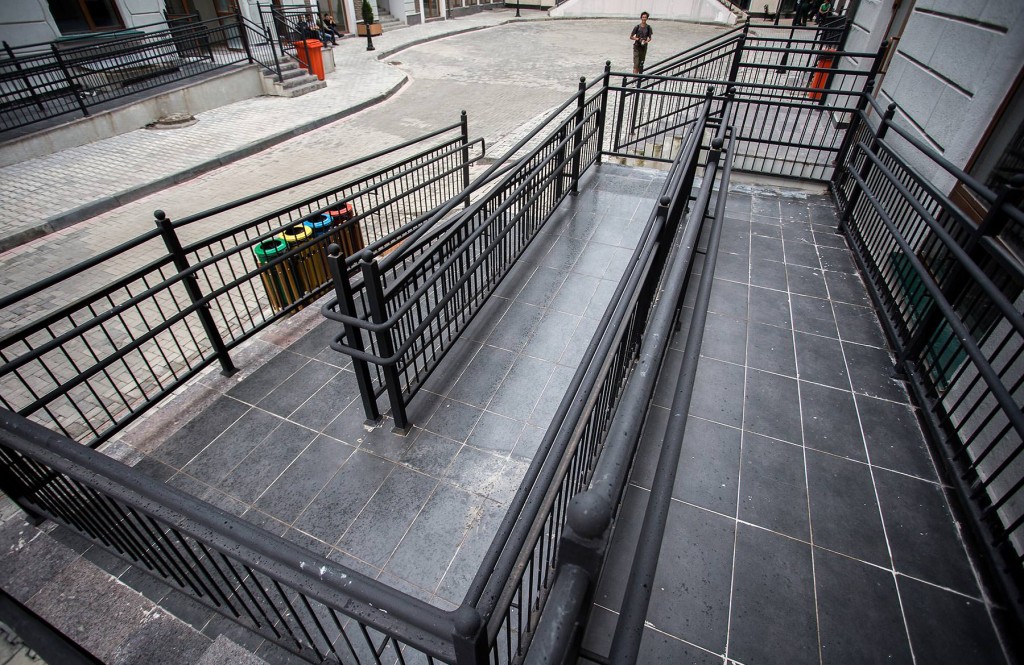

Конструктивные особенности бетонного пандуса для инвалидов

В принципе, данное устройство в своей конструкции имеет три составляющие. Это пролет под углом и две площадки в начале пролета и наверху. Поэтому строительство пандуса из бетона ограничивается сборкой опалубки и заливкой бетонного раствора. Конечно, не забываем и об армирующем каркасе. То есть, все точно так же, как и в случае сооружения лестницы, только вместо ступенек должна быть ровная уложенная под углом дорожка.

Так как бетонное пандусное устройство — это долговечное сооружение, то подходить к его строительству надо основательно. Чертеж делать надо обязательно, где должны быть указаны не только форма конструкции, но и точные его размеры. Сразу же оговоримся, что построить бетонный пандус своими руками — процесс не самый простой.

Общие требования

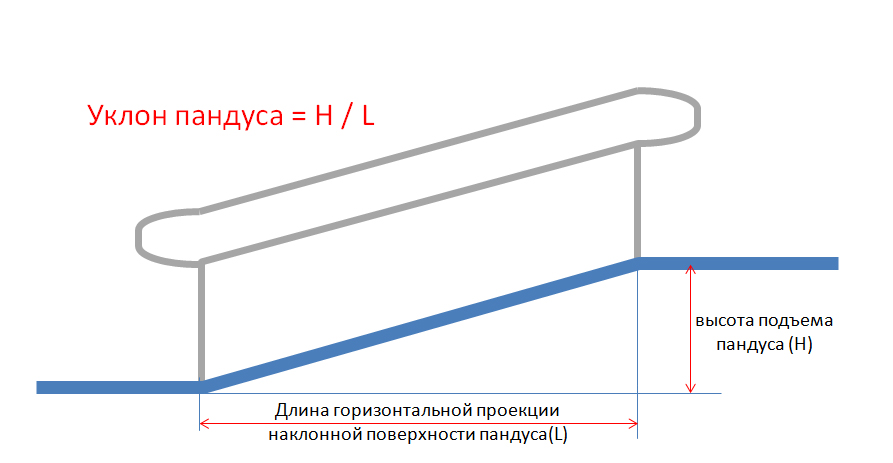

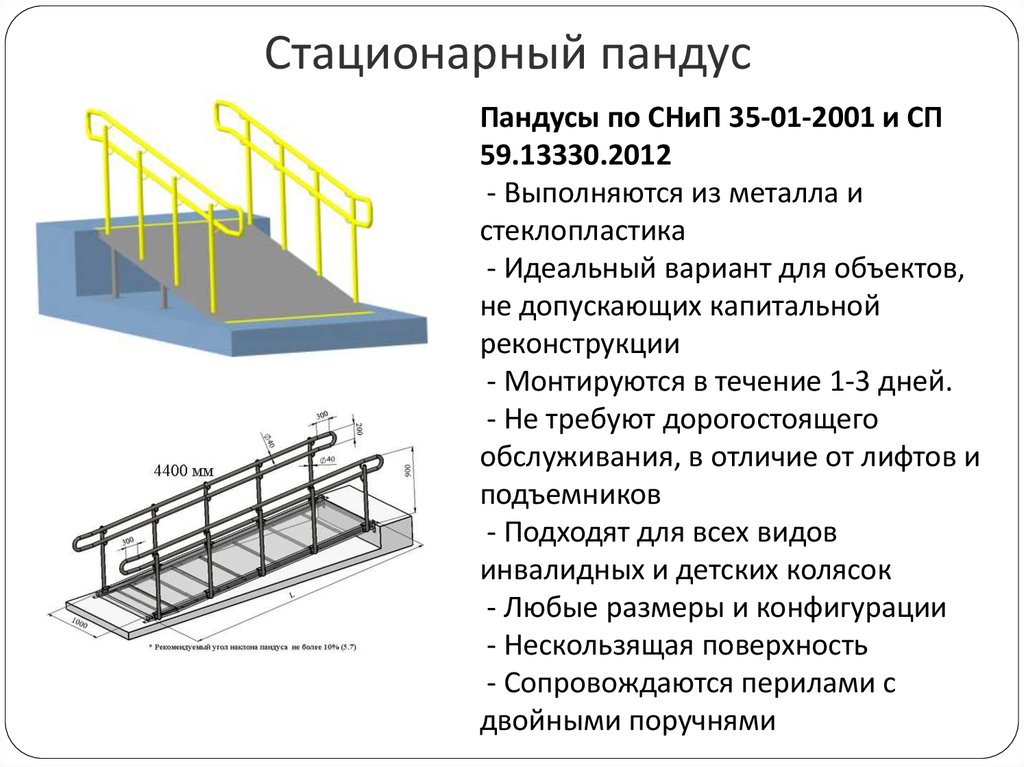

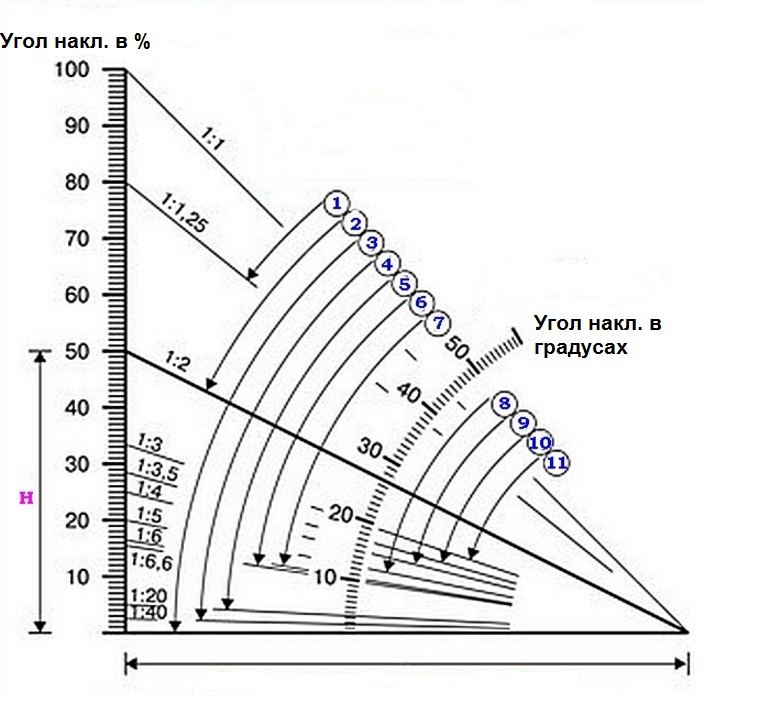

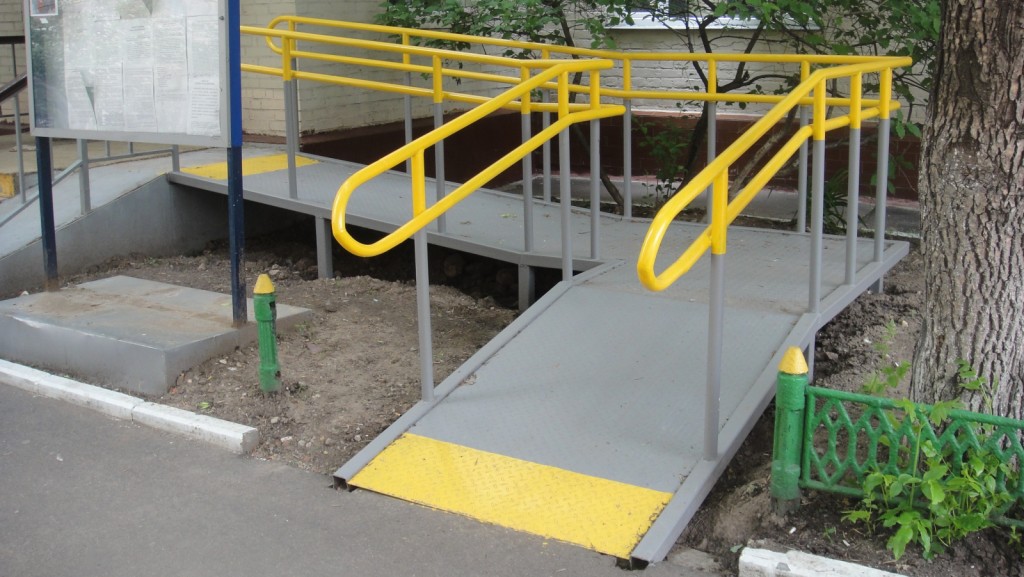

Определённый уклон, фиксированная ширина пандуса и оснащение его поручнями — это основные моменты, которые должны учитываться при проектировании конструкции. Но, помимо этого, изделия должны соответствовать другим, не менее важным требованиям. В частности:

Также стоит отметить следующее:

• все наружные лестницы необходимо оборудовать пандусом;
• наклонные спуски должны устанавливаться при перепаде высот от 1,5 см;
• если высота конструкции более 300см, вместо наклонного спуска необходимо установить подъёмное устройство;
• на пути к пандусу не должно быть преград (автомобилей, рекламных щитов, мусорных урн и т. д.).

Подъемник для инвалидов

Ответственность за нарушение требований о доступной среде

Штрафы, которые грозят чиновникам за неисполнение своих обязанностей по обеспечению условий для инвалидов, установлены КоАП РФ.

Статья : Уклонение от исполнения требований к обеспечению условий для доступа инвалидов к объектам инженерной, транспортной и социальной инфраструктур — влечет наложение административного штрафа на должностных лиц в размере от двух тысяч до трех тысяч рублей; на юридических лиц — от двадцати тысяч до тридцати тысяч рублей. Статья : Нарушение лицами, ответственными за содержание жилых домов и (или) жилых помещений, правил содержания и ремонта жилых домов и (или) жилых помещений либо порядка и правил признания их непригодными для постоянного проживания и перевода их в нежилые, а равно переустройство и (или) перепланировка жилых домов и (или) жилых помещений без согласия нанимателя (собственника), если переустройство и (или) перепланировка существенно изменяют условия пользования жилым домом и (или) жилым помещением, влечет наложение административного штрафа на должностных лиц в размере от четырех тысяч до пяти тысяч рублей; на юридических лиц — от сорока тысяч до пятидесяти тысяч рублей.

Проект и согласование пандусов для инвалидов в году

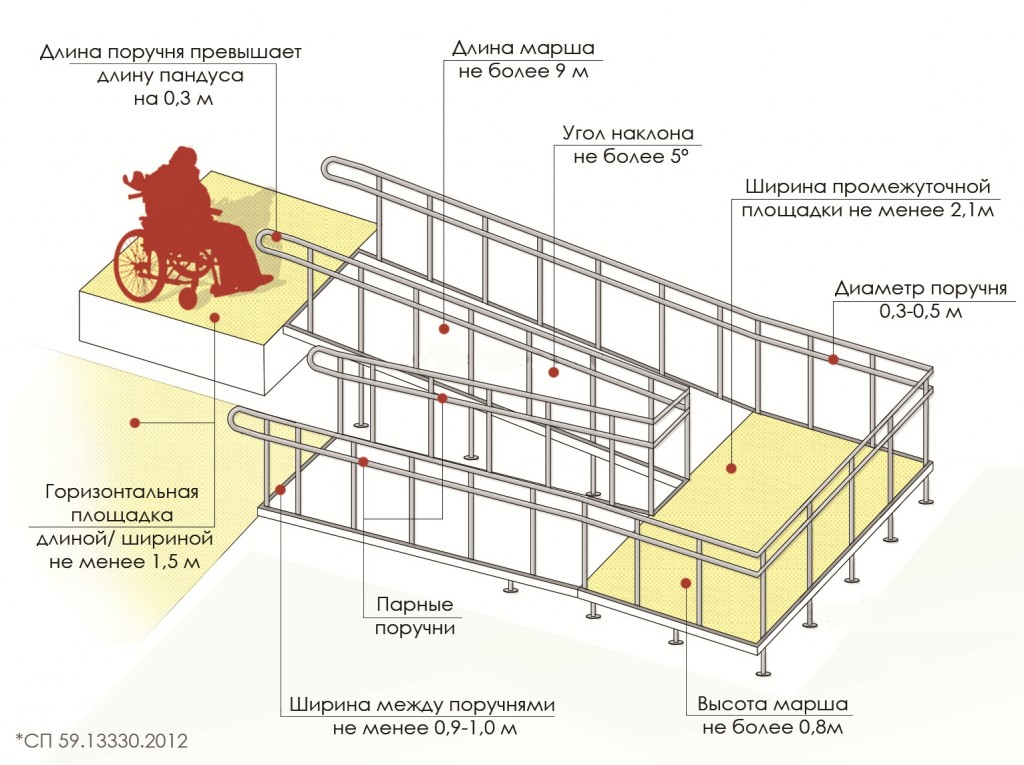

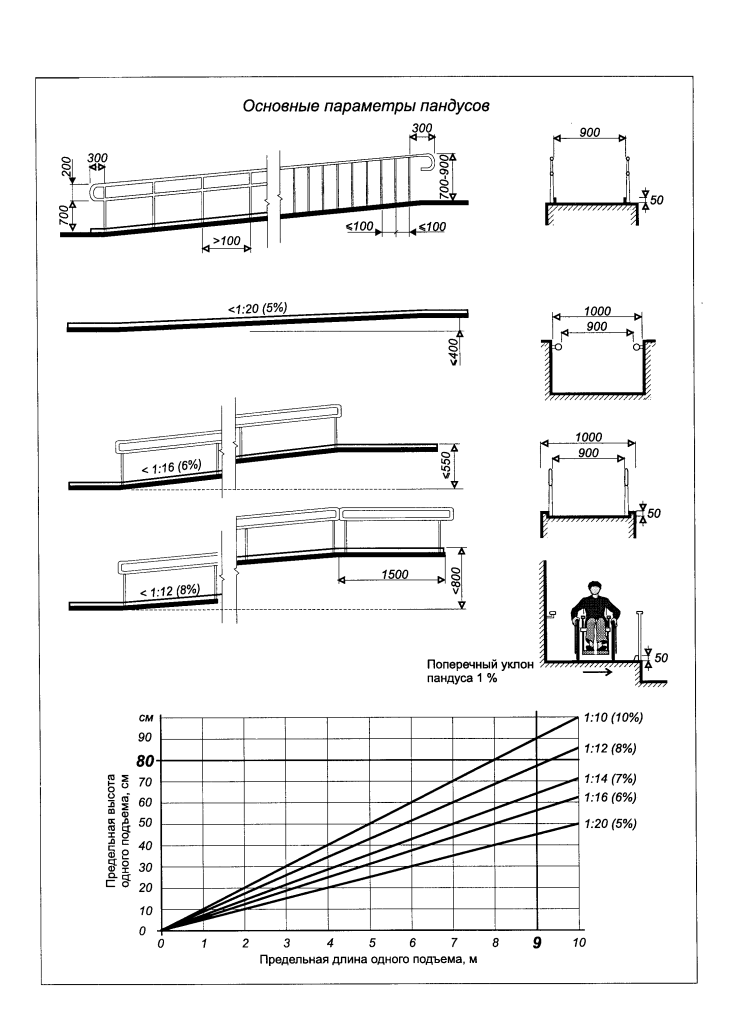

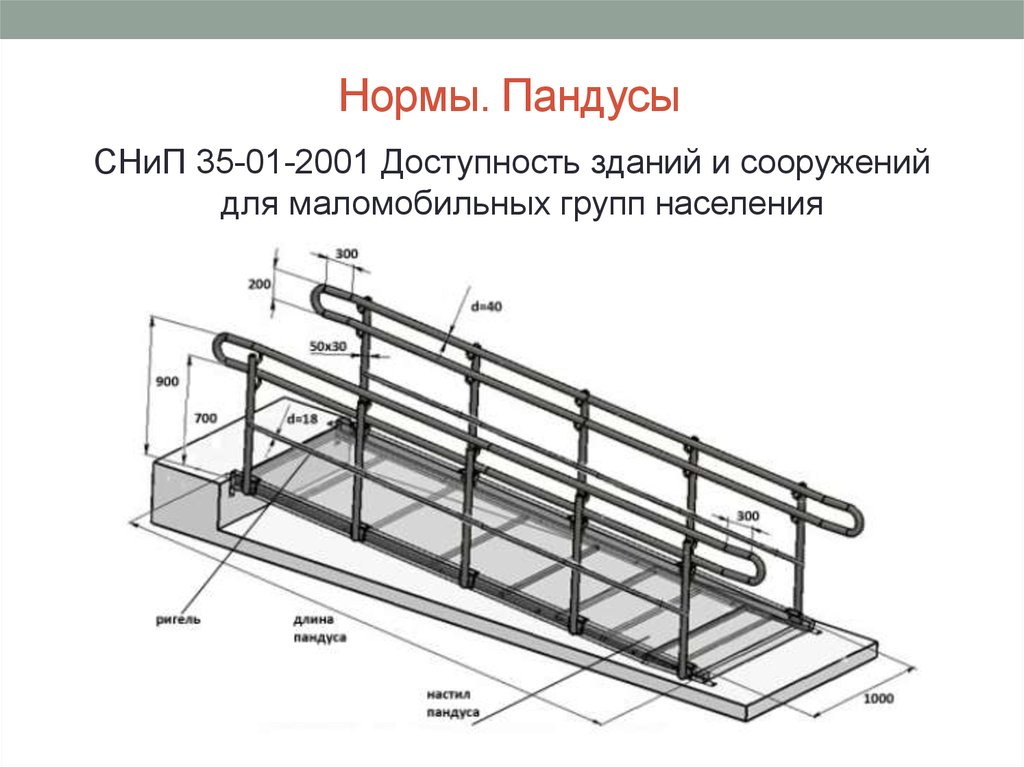

Разработанные нормы и требования к конструкции должны обеспечить высокий уровень доступности для инвалидов, использующих коляски :

Более 3 м

Также важным показателем являются поручни, т.к. являются важной сопутствующей частью к пандусам:

6 см

Другие требования для перил без конкретизированных показателей:

• не должны прерываться
• наличие маркировки
• изготавливаются из металла
• устанавливаются с обеих сторон

В связи с необходимостью формирования доступной среды инвалидам наиболее часто используемые территории инвалидам, использующими коляски, являются дома. Поэтому возникает необходимость заявить об этом даже при том, что сформирована единая база по инвалидам, по которой можно проверить действительность инвалидности у гражданина.

Право на установку в подъездах пандусов имеют зарегистрированные и проживающие инвалиды, у которых ИПРА предусмотрено использование кресла-коляски.

С такими документами необходимо обратиться в управляющую компанию (но в некоторых городах эту обязанность взяли на себя администрации ГО или МО) лично, через представителя или по почте:

• заявление о необходимости установки пандуса (с согласием на обработку персональных данных), где отражается желаемый вид пандуса, на основании чего определяется техническая возможность установки пандуса
• документ представителя инвалида
• документ инвалида
• справка об установлении инвалидности
• ИПРА

Заявление рассматривается и принимается решение о постановке на очередь установки пандуса (снимается с учета, если инвалид переезжает или умирает). При установке пандуса – он включается в состав имущества всех жильцов.

В некоторых случаях проектировка домов не предусматривает установку пандусов, в этом случае инвалиды также остаются в затруднительном положении при самостоятельном передвижении.

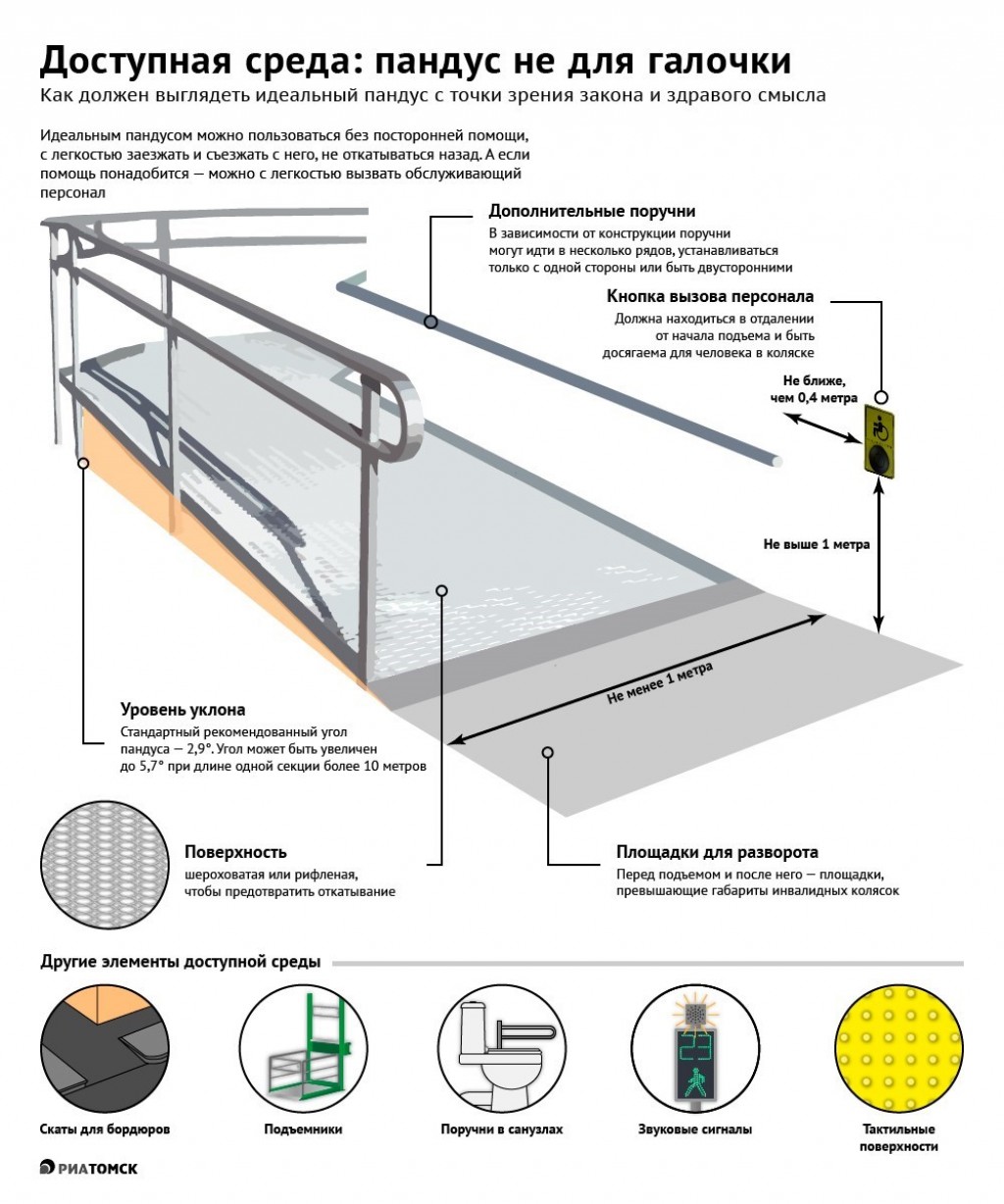

Часто встречаются и при наличии и при отсутствии пандуса кнопка для инвалидов для вызова персонала. Даже при том, что создаются объекты для самостоятельного перемещения инвалидов, не все могут воспользоваться конструкцией. Также в некоторых зданиях нельзя установить пандус из-за планировки или по причине проводимого ремонта. Объекты, имеющие такие кнопки можно отнести к условно-доступным для инвалидов.

К установке кнопки для инвалидов законодательных требований нет, но при ее использовании могут для инвалида возникнуть определенные трудности, поэтому сформулированы правила по установке таких кнопок вызова для инвалидов:

1. высота установки кнопки от 0,85 до 1 м от земли
2. расстояние от выступающих частей конструкций не менее 0,4 м
3. определить ответственное лицо, которое будет реагировать на вызов и обеспечить слышимость на этом рабочем месте
4. мелодия звонка желательно должна регулироваться или заменить лампочкой
5. звонок устанавливается негромкий, мелодичный, лучше – с регулируемым уровнем
6. напряжение кнопки должно не 220, а 12 Вольт для безопасности чтобы никого не ударило током
7. расположение кнопки для инвалидов с учетом того, чтобы не перекрывалось движение прочих посетителей
8. обеспечить видимость кнопки из окна или через прозрачную дверь
9. при проведении работ по благоустройству или ремонту обеспечивать возможность доступа к кнопке вызова

По ФЗ от N 181-ФЗ собственники зданий должны сформировать инвалидам доступную среду. При этом владельцы могут использовать все возможные способы для исполнения закона, в т.ч. и кнопки вызова.

Условия доступности инвалидам объектов необходимых инфраструктур и оказания им необходимой помощи обязуют органами власти. Но много сооружений построены давно и их нет возможности приспособить под потребности инвалидов, требуются реконструкция или кап. ремонт. Владельцам в этом случае нужно согласовать с местным общественным объединением инвалидов, определив меры для возможности доступа инвалидам или предоставлять услуги по месту проживания инвалида или дистанционно. Современная планировка же должна предусматривать доступ инвалидов.

На стоянках ТС всех видов инфраструктур должно быть выделено не меньше 10% мест (но не менее 1) для парковки специальных ТС инвалидов без оплаты за стоянку. И эти места не должны занимать другие ТС.

КоАП РФ Ст. регулирует административное наказание в области необеспечения соблюдения требований закона 181-ФЗ.

В случае уклонения от обеспечения условий доступности инвалидов к объектам различных инфраструктур:

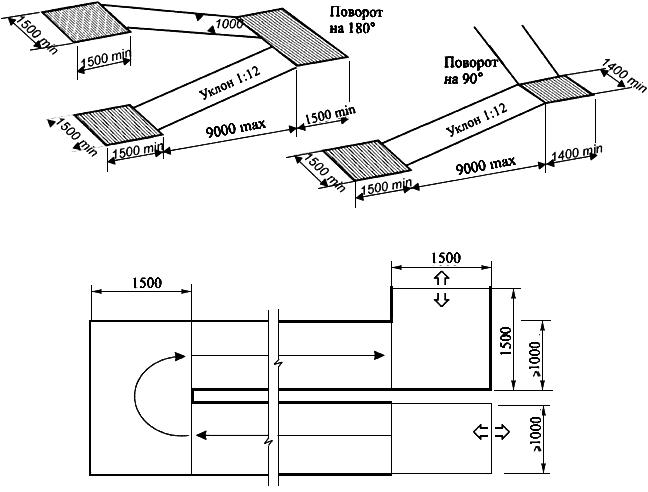

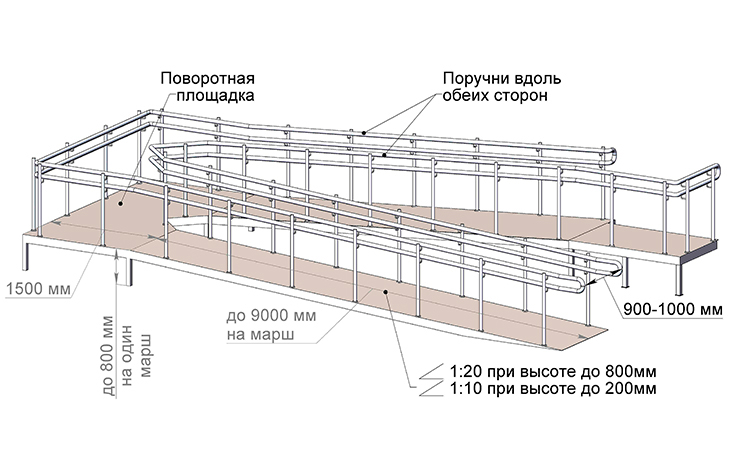

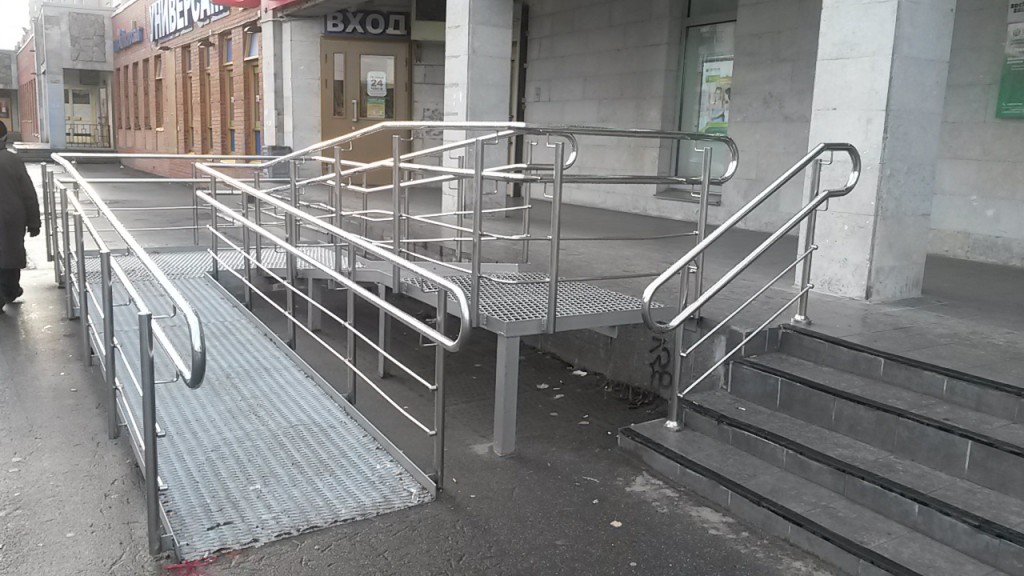

Размеры пандусной конструкции

Это второй важный критерий, на который необходимо обращать особое внимание. Что об этом сказано в государственном стандарте.

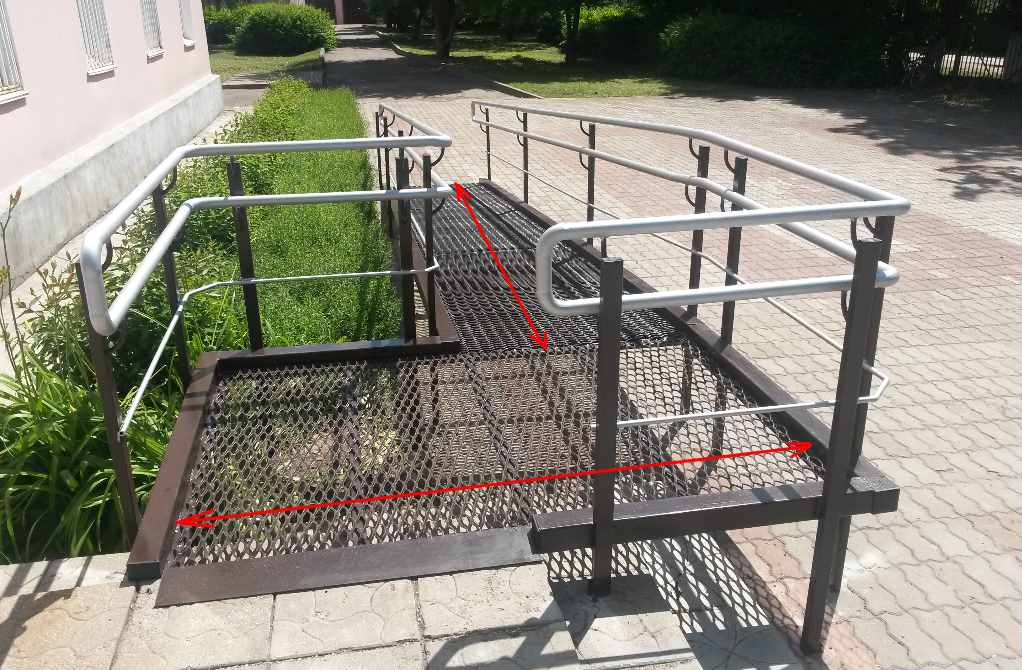

• Пандус должен обязательно снабжаться двумя горизонтальными площадками: одна снизу при въезде, вторая вверху. Их размеры должны быть немного больше габаритов колясок для инвалидов в плане свободного перемещения на них. И это минимальные размеры.

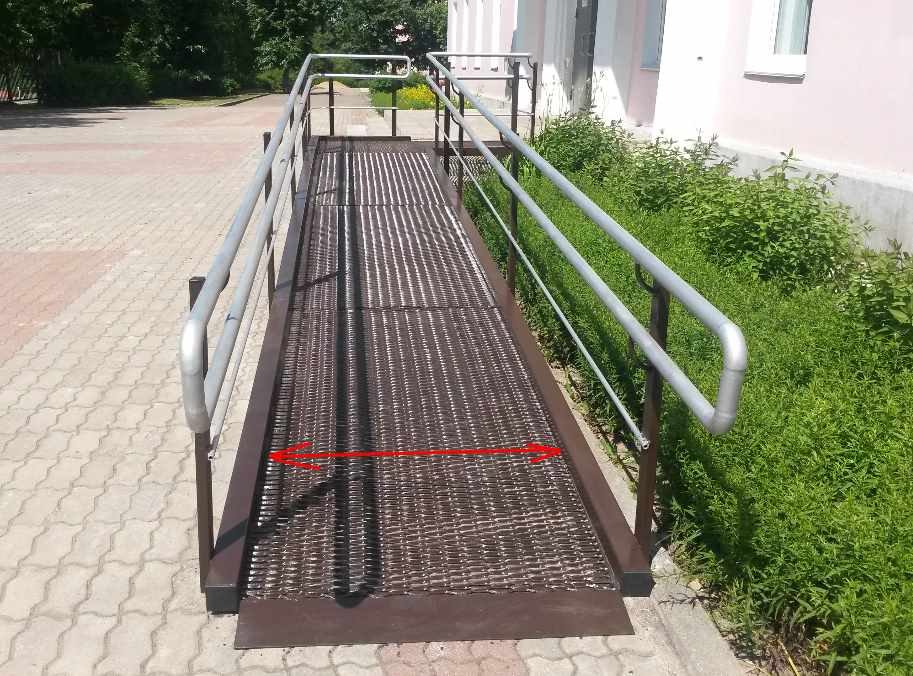

• Существует два вида конструкции пандусов, в основе которых лежит ширина пролета. Если будет организовываться по устройству одностороннее движение, то минимальная ширина должна составлять 90 см. Если движение планируется двусторонним, то размер увеличивается вдвое.
