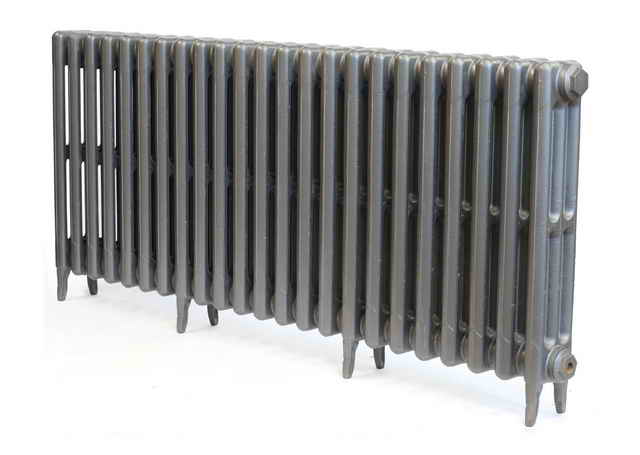

Расчет секций радиатора
Расчет отопительной системы в соответствии с площадью помещения
Расчет радиаторов по площади помещения – это, наверное, самый распространенный самый и простой метод подсчета. Основная задача в данной ситуации. Полностью опираться на размер имеющейся площади, особенно часто данный метод применяется в помещениях небольшого размера с невысокими потолками.
В такой ситуации потоки не превышают 2,40-2,60 метров. Все строители работают в соответствии с имеющимися нормами. В них сказано, что для обогрева одного метра площади в такой комнате нужно провести сто Ватт тепловой мощности.
Теперь приведем пример такого не сложного подсчета:
- Площадь умножается на 100 Вт. например при 20 кв. м. В итоге получаем ровно – 2000 Вт.
- Полученное число делится на отдачу теплоты, которую выдает одно отделение батареи. Все показатели относительно данного вопроса всегда указываются производителем. Пример: при 2000 Вт и при 170 Вт одной секции понадобится 11,76. Соответственно округляем и получаем 12, секций радиатора.
- Обязательно должны быть учтены теплопотеря помещения. Это могут быть балкон, торцевое расположение квартиры, большие она. В такой ситуации увеличивается расчет тепловой мощности на 20%. П.
- При решении ставить экран на радиатор, чем придать более эстетичный вид помещению, так же необходимо увеличить расчет на 15 процентов.
Вот такие правила должны соблюдаться в данной ситуации. Необходимо постоянно помнить, что только идеально рассчитанный выбор может гарантировать необходимое тепло.
Расчет количества радиаторов
Подсчет по объему комнаты
В том случае, когда необходимо получить более правильные данные и рассчитать количество секций в более сложных комнатах необходимо остановить свое внимание именно на этом варианте. Ничего сложного и необычного в данном случае нет, можно даже отметить, что этот вариант очень сильно похож на уже предложенный метод с учетом площади комнаты
Первоочередно необходимо установить общую потребность в тепле. Потом, исходя из полученных данных, устанавливается, то количество секций, которое будет необходимо. Опять же учитываются и моменты сильной потери тепла, и учитывается установка защитных экранов. Согласно СНИП квартиры стандартного размера 20 кв.м. с потолками три метра имеют объем 60 куб.м. Расчетная мощность теплоотдачи будет 2460 Вт.
Все дальнейшие действия абсолютно такие же, как и в первом варианте. А точнее, устанавливается теплоотдача одной секции, и общий объем делится на это число. Например, 2460 Вт / 170 Вт = 14,47, а точнее 15 секций радиатора на одно помещение.
Но это еще не все, что могут предложить мастера в данной отрасли. При острой необходимости сделать очень точный расчет, стоит все-таки обратиться к мастерам. Они имеют навык пользоваться особенной схемой расчетов. Она идеально подходит для тех случаев, когда речь идет о нестандартных помещениях, которые требуют особенного подхода. В такой системе подсчетов учитывается абсолютно все:
- высота потолка,
- количество окон,
- размеры окон,
- наличие утепления
- дверные проемы
- расположение данного помещения.
В этом случае расчет ведется в соответствии со специальной формулой. Формула – КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. Чтоб было удобнее ее воспринимать, рассмотрим расшифровку отдельных значений.
- КТ — количество тепла
- П — площадь помещения
- К1,2,3,… – коэффициенты той или иной степени.
Прекрасно понятно, что, не понимая о каких именно значениях, в виде коэффициентов идет речь эта формула не решиться, поэтому предлагаем, ознакомится с этими указателями.
- К1 —учитывает окна
- К2 —учитывает тепловые возможности стен
- К3 — учитывает соотношение окон с площадью пола
- К4 — учитывает среднюю температуру в морозные дни
- К5 — учитывает необходимость стен в тепле
- К6 — учитывает тип помещения
- К7 —учитывает высоту потолков.
Данный расчет довольно не простой и требует особенного внимания и неспешного подхода, однако, количества радиаторов отопления на сто процентов будет приобретено, столько сколько будет необходимо, и система отопления в последующей эксплуатации будет работать “на отлично”.
А вот каким именно методом воспользоваться, тут уже будет решать каждый хозяин, индивидуально исходя из собственных возможностей и особенностей самого помещения.
Единственное, что еще раз хочется уточнить, что ошибки в расчетах быть не должно, иначе впоследствии дом или квартира не будут эффективно отапливаться и принесут дискомфорт своим хозяевам.
https://youtube.com/watch?v=qq4TVEkzYQQ
Расчет по площади помещения
Чтобы теплоотдача стальных радиаторов была максимальной, можно воспользоваться расчетом их мощностей, исходя из размера комнаты.
Если взять в качестве примера помещение с площадью 15 м2 и потолками высотой 3 м, то, высчитав его объем (15х3=45) и умножив на количество требуемых Вт (по СНиП – 41 Вт/м3 для панельных домов и 34 Вт/ м3 для кирпичных), то получится, что потребляемая мощность равна 1845 Вт (панельное здание) или 1530 Вт (кирпичное).
После этого достаточно проследить, чтобы расчет мощности стальных радиаторов отопления (можно свериться с таблицей, которую предоставляет производитель) соответствовал полученным параметрам. Например, при покупке обогревателя типа 22 нужно отдать предпочтение конструкции, имеющей высоту 500 мм, а длину 900 мм, которой свойственна мощность 1851 Вт.
Если предстоит замена старых батарей на новые или переустройство всей отопительной системы, то следует тщательно ознакомиться с требованиями СНиП. Это избавит от возможных недочетов и нарушений при монтажных работах.
