Как сделать мини печку своими руками

Выбираем материал

Цельнолитые чугунные печи не самый идеальный вариант. Они очень хрупкая и может не выдержать напора дачного наплыва. Уронив на нее тяжелый предмет, можно ее разбить. А стоит такой вариант очень дорого, что вряд ли способствует большому распространению на дачных участках. К тому же, большая проблема ее довести до места, а потом установить ее на подготовленное место, так как конструкция не разбирается.

Времена буржуйки давно прошли. Сегодня это самый непопулярный вариант. Остались из них живы те, что построены за неимением другого в далекие времена. Сварная печь имеет огромное количество недостатков, начиная со сложного исполнения своими руками и заканчивая низкой пожаробезопасностью.

Преимущества кирпича:

1. Высокая теплоемкость.
2. Долго остывает после нагрева.
3. Пажароопасность сведена к минимуму.
4. Эстетическая привлекательность.

Есть один незначительный минус, после долгого простоя может увеличится время «разгона», но время увеличится незначительно и в конечном итоге, тепло все-таки придет в ваш дом.

Самостоятельное возведение из кирпича

Кирпичная печь для дачи — самая популярная конструкция для отопления, поэтому стоит тщательно разобрать все этапы ее строительства. Однако перед этим необходимо выбрать непосредственно кирпич — ведь именно от его качества зависит долговечность конструкции.

Цвет материала должен быть розовым: фиолетовый оттенок кирпича говорит о том, что он пережженный, а оранжевый – недожженный. Оптимально, если все камни будут одинаковых размеров и не иметь каких-либо сколов или трещин.

Подготовка

Перед тем как приступить к строительству своими руками, следует подготовить инструменты. Прежде всего, понадобится хорошая угловая шлифовальная машинка (болгарка). Помимо нее нужны молотки – кирка и киянка. Чтобы мешать раствор, лучше всего приобрести прямоугольную кельму.

Из измерительных инструментов стоит взять гидроуровень, строительный отвес, рулетку, строительный уровень и уголок из прочного металла. После этого можно приступить к подготовке к строительству печи для дачного домика:

• для фундамента следует вырыть котлован на глубину приблизительно 1 метр;
• котлован надо засыпать 10-см слоем песка, а затем залить бетоном;
• первый ряд кирпичей на фундамент заливать раствором не нужно – его надо просто проверить уровнем и в случае необходимости окончательно выровнять;
• далее на первый ряд кладется глиняный раствор и укладывается еще один ряд кирпича, заранее выдержанный несколько минут в воде;
• после этого необходимо уложить гидроизоляционный материал – рубероид – в три слоя.

Кладка

Перед укладкой следующего ряда следует обернуть асбестовым шнуром дверцу поддувала и проволокой зафиксировать в месте ее установки. Для укладки третьего ряда применяют шамотный кирпич, после чего сверху поддувала устанавливают колосниковую решетку.

Для установки топочной дверцы используют проволоку, а также несколько временных кирпичей, чтобы тщательно зафиксировать топку. Далее плашмя выкладывается пятый ряд. В следующем ряду необходимо положить два «временных» кирпича, которые впоследствии вытаскиваются для оснащения печи задней стенкой.

Восьмой ряд закроет топочную дверцу, и чтобы ее при использовании можно было держать открытой, над топкой устанавливают скошенный кирпич. Затем все слои укладываются на предыдущие вплоть до монтажа трубы. Для этого тремя рядами по 4 кирпича формируется глубокое отверстие, а в него монтируется легкая металлическая труба. На финальном этапе возведения два «временных» кирпича вышибаются, а дымоход прочищается, после чего можно приступать к покрасочным работам.

Мнений, какая лучше печь подходит для компактного дачного домика, довольно много. Стоит напомнить, что для обогрева дачи только в холодные дни сезона посева, ухода и сбора урожая стоит выбрать небольшую металлическую печь. Однако для обеспечения здания теплом круглый год лучше всего обустроить дачу кирпичной конструкцией.

Печь-малютка лучше буржуйки и вот почему

Площадь печки будет около 0,4 квадратных метров. Строить печь-малютку будем при помощи кирпича. Его можно класть как на ребро, так и просто плашмя. Хоть данная печь будет весьма скромных размеров, она сможет согревать ваше помещение, удерживать в комнате тепло.

Фундамент для печи-малютки выкладывать не надо, если у вас хорошая стяжка . Отказаться от фундамента под данную печь нам позволяет маленький ее вес. Хоть она и небольшая, она действительно станет отличной заменой буржуйки. При этом по своей функциональности, печь-малютку можно назвать более качественной.

В такой печи вы можете и варить пищу (внутри будет плита из чугуна), и отапливать комнату (имеется дымоход), можно просто использовать в качестве камина, который может помочь улучшить интерьер комнаты.

Выложить печь-малютку можно буквально в течение одних суток. В этот же день ее можно растопить, правда необходимо учесть, что укладка еще не успеет застыть до конца, поэтому топить печь можно будет только щепками или бумагами для первого раза. Ведь при слишком сильной первоначальной растопке может получиться так, что создаться задымление. Чтобы начинать топку печи в полном размере, придется подождать около семи дней. Тогда в печь-малютку можно подкидывать поленья.

Сооружение дачной печи из кирпича

Чертежи-порядовки для кладки с пояснениями.

Нам понадобится глиняно-песчаный раствор, строительный кирпич (двойной силикатный кирпич М 150 не подойдет, нужен глиняный), мастерок, ведро, корыто для замешивания, отвес, уровень, асбестовый шнур, шамотный кирпич, дверцы, задвижки и другая печная фурнитура, стальная оцинкованная проволока, молоток с киркой, болгарка с диском по бетону.

Печь займет 0.4 м², при этом вес ее будет незначительный, поэтому можно обойтись без фундамента. Если у вас пол слабый, тогда лучше сделать стяжку под кладку.

Итак, кладка маленькой дачной печки по шагам:

• На выбранное для печки место кладем рубероид или пергамин размером 530×780 мм для гидроизоляции;
• Сверху насыпаем песок толщиной в один сантиметр и разравниваем;
• По схеме №1 (рисунок в начале параграфа) выкладываем первый ряд кирпичей, не скрепляя, и выравниваем его с помощью уровня;

Выстилаем первый ряд.

• Наносим тонкий слой глиняного раствора. Берем поддувальную дверцу, обматываем двойным слоем асбестового шнура и закрепляем скрученной проволокой.
• Выкладываем второй ряд кирпича.

Второй ряд с дверцей.

Берем шамотный кирпич и выкладываем третий ряд. После его формирования устанавливаем колосниковую решетку. Соблюдаем зазоры на температурное расширение материалов до 1 см.

Из шамотного кирпича выкладываем ряд с местом под решетку.

• Кирпичом, установленным на ребро, выкладываем четвертый ряд. Внутри дымоходного канала делаем подставки для внутренней перегородки. «Вышибные кирпичи» задней стенки кладем без глины с незначительным выступом наружу.
• Устанавливаем топочную дверку, обмотанную предварительно асбестом. Крепим скрученной проволокой и временно фиксируем двумя кирпичами: один ставим сзади на попа, другой на него и дверцу сверху.

Устанавливаем топочную дверцу.

Выкладываем пятый ряд плашмя по контуру четвертого, а шестой на ребро. Дымоходные стенки затираем мокрой тряпкой.

Дверцу крепим проволокой.

Седьмой ряд кладем плашмя из трехчетверок (3/4 от целого кирпича отрезаем болгаркой) для связки с восьмым рядом. Задняя стенка опять на ребро.

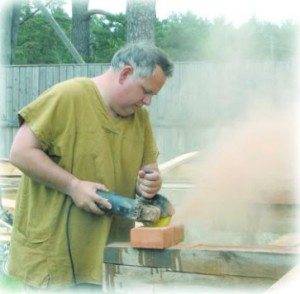

Кирпичи подрезаем болгаркой.

Восьмым рядом закрываем топочную дверцу двумя кирпичами над ней. Над топкой устанавливаем скошенный кирпич для центровки пламени под конфорку.

Накрываем топочную дверцу.

• Девятый ряд кладем со смещением назад (небольшим) для поддержания открытой дверцы. Перед кладкой выкладываем мокрый асбестовый шнур для герметизации стыков кирпича и варочной плиты.
• Десятым рядом начинаем формирование дымовой трубы, которая будет постепенно расширяться назад. Трубу будем делать приставную, чтобы не сместить центр тяжести конструкции, либо насадную из легкого железа.

Начинаем формирование трубы.

В одиннадцатом ряду укладываем задвижку, уплотняем ее асбестовым шнуром, обмазанным глиной.

Здесь будет задвижка.

Далее идет дымовая труба в четверик, которая стыкуется с металлической легкой трубой.

Продолжаем дымовую трубу до места стыковки.

Теперь вынимаем вышибные кирпичи и чистим нижнюю часть дымохода от мусора.

Выводим дымоход под трубу.

• Закрываем щель между первым рядом кирпича и полом металлической Г-образной втулки и прибиваем плинтус.
• Белим печь или покрываем ее печным лаком, герметизируем все стыки между металлом и кирпичом. Металлические детали можно покрасить черной огнеупорной краской.

Белим и украшаем печь.

Делаем пробную топку бумагой и мелкими ветками, затем даем 2 недели на просушку.

Как видим все манипуляции не так уж трудно произвести самостоятельно. Материальные и трудовые затраты сравнительно невелики, места сооружение занимает не так и много.

При этом мы получили отопительно-варочный прибор, который прекрасно протопит небольшой дачный дом, придаст вашей стряпне неповторимый вкус и аромат дыма, создаст приятную атмосферу и уют.

Совет! Если есть возможность пригласить мало-мальски опытного в печном деле человека, хотя бы в качестве консультанта, непременно воспользуйтесь ею, так как строить печки по книжке достаточно сложно, лучше один раз увидеть.

Кирпичные печки считаются громоздкими, дорогими и сложными в строительстве. Однако легко убедиться на конкретных примерах, что эти мнения несколько преувеличены, и можно соорудить недорогую компактную дачную печку из кирпича, причем самостоятельно.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

О печах и их видах

Как правильно выбрать печь для дачи? Для этого нужно кое-что знать о них. Существует несколько разновидностей:

Наиболее функциональными будут смешанные печи, они и обогревают, на них можно готовить, нагреть воду. Встроенный камин или кованая дверка с жаропрочным стеклом позволят организовать качественный отдых и повысить эстетические составляющие помещения. Также немаловажна экономия пространства.

Смешанные печи ставит мастер, поскольку они имеют сложную конструкцию. А для дачи небольшой отопительный агрегат можно поставить своими руками.

Отопительные печи предназначены только для обогрева помещения, они могут иметь встроенный котел. Топить каменку можно дровами, углем, паллетами, можно подключиться к электроэнергии или к газовому снабжению. Как правило, котел имеет сеть труб для обогрева дома. Варочные печи непременно имеют поверхность для установки емкостей с пищей, это может быть плита с конфорками разных диаметров, а может быть чугунный лист без конфорок.

Вышеописанный вариант — это современная классификация, при этом имеется множество проектов для создания теплотехнического сооружения своими руками. Более старая систематизация имеет такой вид:

Русская печь – большое и сложное сооружение, её ставят исключительно любители старины и всего истинно русского, да и обходится она достаточно дорого. Голландка к нам пришла в 18 веке, с тех пор исправно служит, шведка появилась позже и сразу полюбилась своей компактностью и практичностью, как бы сегодня сказали, это «два в одном»: и обогреватель и варочная панель. Для дачи хозяева предпочитают именно малогабаритные кирпичные печи, поэтому многие из них уже сделали своими руками голландки и шведки.

Современные каменные печи занимают небольшую площадь, то есть вся масса концентрируется на небольшом месте, рано или поздно тяжесть сооружения продавит место стояния и полы будут кривыми. Чтобы избежать такого несчастья, лучше всего всё сделать правильно. Возведение каменки бывает раз в жизни, поэтому следует позволить себе потратиться один раз. Даже если ваш выбор – маленькая печь для дачи, лучше сделать для неё фундамент. Необходимо выкопать котлован, размер которого должен быть на 10 — 15 см шире размера фундамента, глубина должна быть для малогабаритного отопительного сооружения 500 – 600 мм. Затем дно заполняется щебнем на 15 -20 см, утрамбовывается. Далее готовится опалубка. Она без дна, но имеет армированный каркас, который заливается бетонным раствором. Раствор приготовлен из трёх частей песка и одной части цемента. Цементно-песчаная стяжка должна быть вровень с настилом пола дачи и чуть больше, чем основание печи. Теперь в магазинах можно приобрести несъёмную опалубку. Но если вы пользуетесь съёмными, то после их снятия внешняя стена фундамента обрабатывается смолой или гудроном. Для гидроизоляции можно использовать рубероид. Но его лучше стелить до того, как заливается бетонный раствор. Пространство между готовым фундаментом и почвой засыпается камнем или крупным щебнем. Процесс сушки долгий (около недели), но его необходимо выдержать, чтобы тяжёлое строение, возведенное своими руками, впредь стояло ровно.

Удобная и функциональная кирпичная печка для дачи

У каждого дачника есть мечта, чтобы на его даче в уютном домике стояла печь. Приняв решение и приложив немного сил, можно возвести у себя в доме небольшую печь своими руками. Кирпичная печь-малютка не займет большое количество времени и доступна без специальных навыков

При укладке печи – малютки не нужно устанавливать фундамент, так как у нее легкий вес.

Площадь печи займет 0,4 м². Выкладываться она будет из кирпича, который будет поставлен на ребро или плашмя. Печь-малютка, несмотря на свои размеры, будет способна отдавать и удерживать тепло. Для такой печи не обязательно строить фундамент, так как она не будет иметь большого веса. Достаточно иметь пол из толстой доски, который будет хорошо закреплен на лагах.

Такая кирпичная печка с легкостью заменит буржуйку, причем функциональность ее будет гораздо богаче.

Она сможет сочетать в себе варочную функцию (в ней будет чугунная плита), а также отопительную (наличие дымохода), помимо этого ее можно использовать в роли камина, так как имеется дымовой зуб.

Кладка печи настолько быстра, что, начав работу с утра, вечером вы уже будете проводить пробную топку. В самом начале рекомендуется топить с помощью щепок и бумаги, так как из-за резкого перепада температуры могут пойти трещины на окончательно не застывшем растворе кладки. Такой исход может создать дополнительный подсос воздуха или задымление. Поэтому, чтобы использовать для топки поленья, нужно дождаться полного высыхания раствора, это может занять около недели.

Кладка печи

Алгоритм следующий: настелить на фундамент 2 слоя рубероида, настроить себя на большое дело и «в путь»: начать класть своими руками малогабаритное теплотехническое устройство.

1. Первый ряд выкладывается сплошь, также кладется и второй ряд. Чтобы кладка получилась максимально качественной, необходимо каждый кирпич опустить в воду на минутку-две. Это делается для того, чтобы камень не забрал всю влагу из раствора, а раствор впитался в камень, так кладка будет более прочной.
2. Второй момент, который необходимо соблюдать: постоянно проверять геометрию выкладываемого сооружения, здесь легко ошибиться. Практически каждый ряд, каждая кладка должна проверятся уровнем. Уже после второго ряда по углам устанавливаются отвесные нити до потолка, далее точность по вертикали сверяется и по нитям.
3. В третьем ряду формируется камера для сборки продуктов горения, устанавливается поддувальная дверка. Понадобится стальная проволока, закрепить её следует на углах рамы дверки в специальные отверстия, затем отвести под кирпич, который будет укладываться и в итоге закрепит дверную конструкцию с четырёх сторон. Четвёртый и пятый ряд – это продолжение формирования зольной камеры и окончательная установка дверки для неё.
4. Шестой ряд: зольная камера перекрывается, готовится место для установки колосника (200х300). Для этого пропиливаются пазы с двух сторон. Начиная с седьмого ряда, и до конца топливной камеры кладётся шамотный кирпич. На этом этапе приступаем к формированию своими руками топливной камеры, готовим место для топливной дверки (250х210). Чтобы она держалась прочно, к ней сверху и снизу клепаются стальные полосы с длинными хвостами, которые будут отведены под кирпичные ряды. Восьмой, девятый, десятый кладутся по аналогии. При монтаже дверки следует использовать асбестовую ленту.
5. Одиннадцатый ряд перекрывает над дверкой топливную камеру сводом. Он продолжается на следующих двух рядах. Места, где сильный жар может повредить кладку, следует армировать перфорированной металлической лентой. Далее начинается частичное перекрытие над топливной камерой. Ставятся трёх/четвертные кирпичи с краёв камеры, на противоположной стороне дверки оставляется по размеру камня место для хода воздушных потоков, – так создается вертикальный канал, который будет идти до самого верха теплотехнического устройства, где будет создан воздушный колпак. Следующий ряд полностью перекрывает топливную камеру, оставляя лишь ход к колпаку. Тринадцатый ряд аналогичен предыдущему.
6. А с четырнадцатого ряда над перекрытием топливной камеры начинается образование нового вертикального канала на несколько рядов. Устанавливается дверка (140х140 мм) для прочистки этого канала.
7. Шестнадцатый: кладем кирпичи только для стенки, а она однослойная. Соединяются в 1-2 вертикальных канала. Следующий ряд — полностью устанавливается дверка, перекрывается, получается прямоугольник. Разделительный камень пока не используется. Получился большой общий канал.

А вот следующий ряд их разделит, но маленький канал будет над отопительной частью, он в дальнейшем перейдёт в трубу и здесь нужно установить задвижку, а для формирования колпака будет оставлено большее место. Несколько рядов кладутся по аналогии.

Малый канал перейдёт в трубу, а колпак будет закрыт. Он создан не для красоты, а для сбора теплого воздуха и удержания тепла. Такова роль печного колпака.

Кирпичные печи для дачи маленького размера

Бесконечно большое разнообразие отопительных приборов и печей для обогрева помещения ставит современных хозяев загородных домов в трудное положение: что выбрать. Всё зависит от того, насколько используете свою дачу. Если вы там бываете 2 – 3 часа, то, конечно, не стоит возводить большое отопительное сооружение. Вполне достаточно небольшой металлической конструкции, чугунки. Согреет помещение быстро и даст возможность вскипятить чайник. А если вы любитель тихой загородной жизни, то лучший выбор – это печка. Она только на первый взгляд кажется тяжеловесным крупногабаритным сооружением. И окупит кажущиеся неприятности с лихвой. А если потрудиться и сделать её своими руками, то радость будет бесконечной.

Инструменты и материалы

Красный печной кирпич – основной материал для строительства печи-малютки.

Для того чтобы построить маленькую печку понадобятся следующие материалы:

• красный печной кирпич – 60 шт;
• кирпич шамотный – 37 шт;
• раствор глиняный – 20 л;
• дверца поддувальная – 1 шт;
• колосниковая решетка – 1 шт;
• дверца топочная – 1 штука;
• чугунная конфорочная плита – 1 шт;
• задвижка – 1 шт.

Список обязательных инструментов при возведении печи:

• кельма необходима для того чтобы наносить и разравнивать раствор, а так же для подрезания швов;
• молоток-кирочка нужен для того, чтобы рубить и отсеивать кирпич;
• уровень необходим для контроля горизонтальности кладки;
• отвес (груз со шнуром) нужен для контроля вертикальности углов и плоскостей кладки;
• правило (деревянная линейка с сечением 1,5х6 см и длиной 1-1,5 м, имеющая параллельные плоскости) нужна для того, чтобы следить за прямолинейностью и горизонтальностью кладки (для этого на нее ставится уровень);
• стальной м или рулетка.

Достоинства и недостатки материалов

Для изготовления современных котлов для небольшой дачи сегодня используют кирпич, чугун и сталь. Следует рассмотреть основные преимущества данных строительных материалов.

Кирпич

Кирпич уже много веков является традиционным материалом для изготовления печей, благодаря своим основным преимуществам:

• высокой теплоемкости;
• равномерным прогревом и длительным остыванием комнат дома;
• относительной дешевизной материалов.

Чугун

Чугунные изделия так же популярны, как и каменные конструкции. Как правило, для их изготовления применяется высокопрочный чугун, на производстве надежно защищенный от сильных температурных перепадов и возможных повреждений механического характера.

Основные преимущества агрегатов из данного материала следующие:

• размеры большинства чугунных агрегатов небольшие, что позволяет монтировать их без строительства фундамента своими руками и оперативно переносить в другие жилые помещения;
• высокая теплопроводность — воздух в комнатах прогревается довольно-таки быстро (примерно через 15-20 минут после растопки дом прогревается до нормальной температуры);
• в основе работы чугунных устройств для обогрева дачного домика лежит процесс конвекции и для большей эффективности нагрева воздуха их оснащают дополнительным современным оборудованием;
• разнообразие вариантов позволяет вписать их практически в любой интерьер компактного загородного дома.

Сталь

Еще один вариант – стальные агрегаты для отопления — довольно-таки «молодое» оборудование, которое только приобретает популярность у наших соотечественников

Однако стоит обратить особое внимание на ряд преимуществ стальных агрегатов:

• отличные показатели теплопроводности обеспечивают достаточно быстрый прогрев помещений дачи;
• в среднем вес таких агрегатов не превышает 200 кг — их можно монтировать практически в любой комнате дачного здания, не заботясь о возведении фундамента;
• производительность стальных печей достигает показателя до 7 кВт, а этого хватит, чтобы поддерживать нормальный микроклимат на даче в любое время года;
• производители подобного оборудования предлагают как стандартные агрегаты, предназначенные исключительно для отопления, так и конструкции, оснащенные варочной поверхностью.

Выдвигаем требования для печи

Перед тем, как начать возводить печку своими руками необходимо определиться с ее назначением и использованием. Как часто и для чего будет использована печь? Ответы на эти вопросы помогут определить идеальный вариант для строительства.

Требования:

1. Компактность. Дачные домики не могут похвастаться большим размером, поэтому небольшой печки должно хватить для отопления. В этом случае вы экономите квадратные метры дачи и сокращаете расход топлива. Кстати, продумайте варианты доставки до дачи угля, дров или других отопительных материалов.
2. Выдерживание длительных перерывов между топками. Один из главных критериев выбора. Во время перерывов печь должна быть сухой и чистой.
3. Быстрое нагревание создаст приятную атмосферу за считанные минуты. Особенно эта функция начинает цениться в предзимние месяцы. После сбора последнего урожая или подготовки участка к зиме, так приятно согреться у печи, а тем более, если она сделана своими руками.
4. Долго сохранять тепло. Постоянное подтапливание утомительно, отнимает много сил и расходует топливо. Поэтому быстро остывающий вариант категорически не подходит.
5. Эстетическая привлекательность. Не стоит забывать, что дача нужна для расслабления и уикендов с друзьями, поэтому печь должна быть презентабельной.

Определившись с целями, пора задуматься о выборе материала.
