Лестница на металлическом каркасе своими руками

ИЗ ЧЕГО СОСТОИТ ЛЕСТНИЦА

Несущий каркас. Каркас изготавливается из металла. Он бывает цельносварной или сборный. В первом случае сварка может осуществлять на месте монтажа или в цехе.

В жилых домах ступени лестницы устанавливают либо на косоуре, либо на тетивах. Отличие этих систем между собой в том, что в первом случае ступени крепятся сверху, а во втором вставляются в пазы. В модульных конструкциях, в отличие от косоуров, тетивы не распространены.

Ступени. Цена лестницы сильно зависит от породы дерева, из которого изготовлены ступени. Лучше всего использовать твёрдые породы: дуб, ясень бук. Однако в связи с низкой стоимостью, большой популярностью пользуются ступени из хвойных пород. Минимальная ширина ступени для комфортного подъёма – 80 см. Также по такой лестнице удобнее заносить на верхние этажи крупногабаритную мебель.

Ограждение. Ограждение должно быть не только красивым, но и безопасным. Поручень должен располагаться на высоте не менее 90 см. Расстояние между стойками перил – не менее 150 мм. Количество вариантов ограждений очень велико.

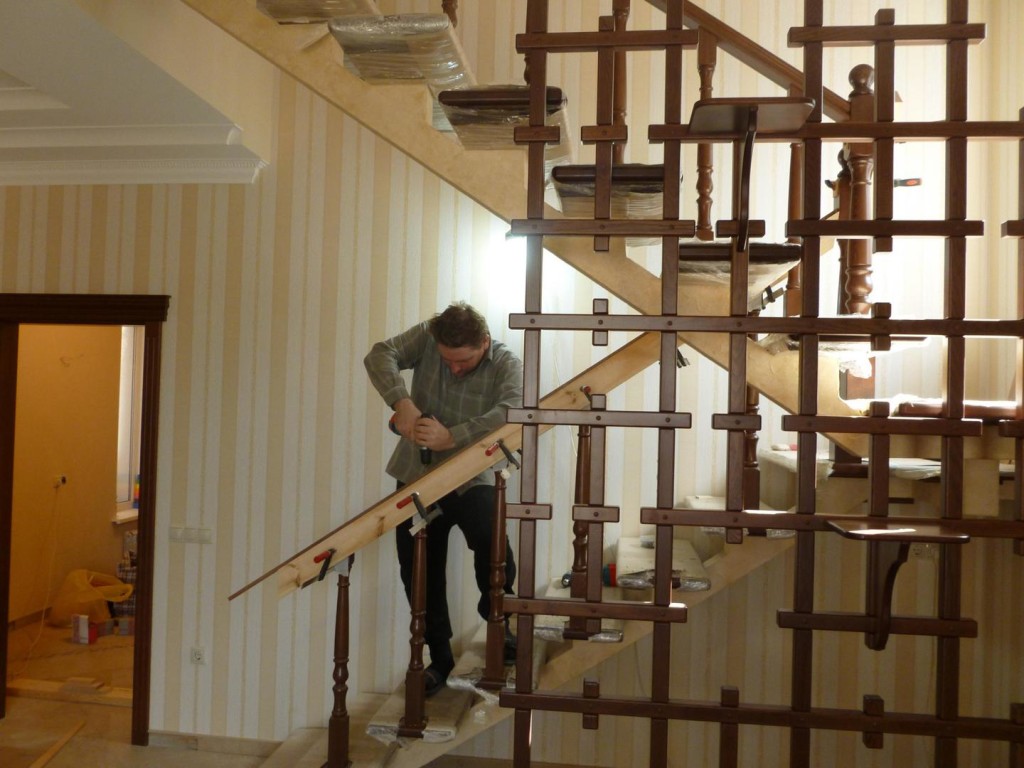

Установка ступеней и подступенков на лестницу

Итак, ступени готовы к установке на лестницу. После того как мы разберемся как крепить подступенок к ступени,- можем начинать установку ступеней и подступенков на лестницу.

Начнем с нижнего лестничного марша сначала установим нижнюю фризовую ступень (А) крепим ее к косоуру с помощью четырех болтов, например, с потайной головкой и устанавливаем деревянные заглушки. После устанавливаем подступенок (Б) и вторую ступень (В), так же крепим ступень к косоуру. В таком же порядке подступенок — ступень продолжаем установку ступеней на всей лестнице.

Порядок установки метизов показан на рисунке в сноске. Сначала устанавливаем болт, потом на болт надеваем шайбу, гровер и после этого уже накручиваем и затягиваем гайку.

Примечание: Фальшступень и нижний подступенок установим после монтажа лестничного ограждения.

Преимущества и недостатки такой лестницы

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

• Каркас из стальной профтрубы имеет очень высокую прочность и не теряет ее со временем.
• Труба – относительно легкий материал (если сравнивать с металлопрокатом сплошного сечения), и конструкция лестницы будет намного легче железобетонной и не намного тяжелее деревянной.
• Очень длительный срок эксплуатации – в условиях сухого жилого помещения срок службы стальных конструкций может достигнуть и превысить 100 лет.
• Стальная труба – очень технологичный материал, и можно реализовать конструкции любой сложности.
• Лестницу из профтрубы можно очень быстро изготовить и смонтировать.
• Стальные профилированные трубы – доступный по цене материал.
• Сталь не гниет, не повреждается жучками, не усыхает и не растрескивается.
• Лестницы из металлоконструкций можно смонтировать в уже построенном доме, из можно модернизировать в любой момент.
• Стальная конструкция более компактна и универсальна, чем железобетонная и деревянная.

Недостатки таких лестниц:

• Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
• Легкие конструкции при спуске-подъеме немного пружинят.
• Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
• Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

Как сделать лестницу из профильной трубы своими руками

В отличие от давних времен, когда любые металлические изделия изготавливались только методом ковки, сейчас активно пользуются сваркой для соединения отдельных компонентов, как, например, уголки, швеллеры и профилированные трубы. О том, как сварить лестницу из профильной трубы, а также, какие разновидности этих изделий могут быть, расскажет в данном материале.

Безусловно, не стоит сбрасывать со счетов профессиональных кузнецов, работы которых отличаются высоким качеством и эстетической красотой. Однако это изделия, скорее, штучные, да и стоят они достаточно дорого. А вот создать лестницу из профтрубы сможет практически каждый, если только он умеет обращаться со сварочным аппаратом и заготовил все необходимые материалы.

Изготовление закрытой лестницы:

•  швеллер и уголки;
•  листовая сталь горячей катки;
•  профильные трубы. Готовые металлические конструкции должны соответствовать стандартам качества и надежности. Удобство пользования закладывается на этапе проектирования. Размер cтупеней конструируется исходя из средней длины шага, используются формулы удобства и безопасности лестницы. Для обеспечения безопасной эксплуатации каждое изделие оборудуется перилами. Перила металлические, сварные, кованые, ограждения из листовой стали, выполненные лазерной резкой,  рекомендуется заказывать одновременно с металлическим каркасом, в этом случае угол наклона перил и каркаса гарантированно будет совпадать и заказчик сэкономить на повторных выездах проектировщика.

СМОТРЕТЬ ПОРТФОЛИО НАШИХ РАБОТ

Как сделать каркас металлической лестницы из профильной трубы своими руками: чертежи, расчет

Когда необходимо сделать надежное и долговечное изделие всегда идёт речь о металле. Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

При использовании очень толстого металла лестница получится громоздкой и не подъёмной с большими углами. Тогда придётся потратить немалую сумму дополнительных средств, на приведение лестницы в изящную и прочную конструкцию. Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж.

Выбираем профиль

Делать лестницы из металла стали давно, и это совсем не новая идея. При выборе такой конструкции особое внимание уделяли металлическому уголку и швеллеру.

Принцип сборки, который применялся годами:

• Параллельно один к другому ставили два швеллера;
• С помощью металлического уголка приваривались контуры между швеллерами;
• Крепилась ступенька из дерева, или же металлическая рельефная конструкция.

Судя по многолетней практике, можно сказать, что использование металлического уголка недолговечное, поскольку под воздействием нагрузок он деформируется. Металлическому уголку нашли альтернативу, и это металлический профиль.

Подсказка: Лучше всего для лестниц использовать квадратную металлическую трубу с сечением 40*60, это самый подходящий вариант. Если использовать трубу с меньшим сечением, то результат получится таким же, как и в случае с уголком, а если выбрать очень большие, то они будут выглядеть некрасиво и грубо.

Достоинства лестницы, сделанной из металлопрофиля:

• С таким профилем можно сделать стационарную лестницу, приставную и даже винтовую. Повороты у лестницы могут быть под каким угодно углом;
• С ним можно комбинировать какие угодно материалы, красиво смотрится дерево и стекло, и даже пластик. Комбинируя металл с такими материалами, можно сделать лестницу уникальной и абсолютно в любом цвете;
• Можно использовать и один только профиль, поскольку его легко покрасить современным порошковым методом. Популярностью пользуются золотой и серебряный цвет, а также насыщенный чёрный с блестящим металликом в некоторых местах;
• Такая лестница прочная и красивая, может прослужить несколько десятков лет;
• Даже если каркас делается сложной формы, то собрать лестницу можно и самому, главное — это правильно сделать заготовки;
• Установить её можно как на этапе строительства самого дома, так и во время проведения ремонта;
• Цена изделия невысока и доступна каждому;
• Собрать её можно и самому с использование обычного бытового сварочного аппарата.

Каким бы прочным и долговечным ни был материал, у него обязательно есть свои особенности, знание которых значительно упростит работу и поможет избежать неприятностей.

Подготовительные работы

Ни одно дело не начинается без предварительных расчётов и чертежа. С их помощью можно точно определить количество материала, которое понадобиться. Чтобы работать было комфортно и не пришлось отвлекаться стоит приготовить нужный инструмент заранее, вам понадобится:

• Электроды и сварочный аппарат;
• Болгарка и круги для работы с металлом;
• Перфоратор с набором сверл;
• Молоток.

Во время подготовки стоит сделать разметку и разрезать материал в соответствии с необходимыми размерами.

Рекомендация: Чтобы процесс сборки сложной по конструкции лестницы не стал головоломкой, детали стоит на этапе резки труб пронумеровать, от нижней к верхней.

Сборка лестницы

Во время сборки стоит особое внимание уделить несущим балкам, поскольку самая большая нагрузка приходится именно на них. Чтобы собрать обыкновенную лестницу понадобиться:

1. Обварить контур, тогда получится прямоугольник для установки ступенек. Сам по себе контур также можно использовать как ступеньку, если делается наружная лестница, но тогда на него лучше наварить прутья;
2. Для основания лестницы стоит использовать швеллер 10 см, или профильную трубу 10/10 см. Лучше, конечно использовать трубу, она дает меньшую вибрацию во время эксплуатации. Если же вы предпочитаете швеллер, то дополнительные крепления на земле исправят ситуацию;модули для сборки лестницы из профильной трубы
3. Трубу стоит подрезать так, чтобы срез на детали плотно стыковался с опорой, при этом второй конец должен прилегать к верхней опоре. К нижнему и верхнему краю необходимо приварить платформы, они и будут выступать фиксаторами. Если сделать всё правильно, то нижняя платформа будет прилегать к полу, а верхняя к платформе перекрытия;
4. После работы с направляющими стоит между опорами наварить опорные рамы, соблюдая при этом нужный шаг;размер профильной трубы для лестницы
5. Перила и декорирующие атрибуты стоит устанавливать в последнюю очередь, уже после покраски основной конструкции. Если они делаются из других материалов, то место под их установку стоит также подготовить заранее.

Очень часто между лестницей и стеной оставляют щель, чтобы можно было покрасить стену или поклеить обои. В таком случае стоит конструкцию дополнительно укрепить костылями, которые вбиваются в стенку, крепят их под основной внутренней трубой и подваривают ко всей конструкции.

Винтовая конструкция из профильной трубы

Используя металлопрофиль можно сделать лестницу любой конструкции своими руками, разница будет только в затраченный силах, времени и финансах. Такие лестницы практичные и долговечные, не требуют особого ухода и выглядят красиво.

C3-лестницы в доме: делаем пошагово

Изготовить лестницу на 2 этаж на металлокаркасе сможет далеко не каждый. Для этого надо иметь, как минимум, сварочный аппарат и навыки сварщика. Если вы этим не обладаете, можете пойти двумя путями: заказать готовую конструкцию с завода или сварить ее на месте, что более предпочтительно. Процесс изготовления лестницы на металлическом каркасе в этом случае выглядит следующим образом:

• Проводятся тщательные замеры и разметка, составляется проект.
• Согласно эскизу производится резка металлических заготовок по необходимым размерам.
• С использованием швеллера или других металлоконструкций изготавливается силовая опора. Для устойчивости конструкции каркас крепится к полу.
• В верхней части устанавливается площадка, закрепленная к стене.
• К опоре и площадке сверху привариваются косоуры.
• При помощи сварки закрепляются заготовки из уголка, на которые в последствие будут крепиться ступеньки.
• При помощи механических крепежей и клея производится крепление C3 накладок. В нашем случае использовали вариант с забежными ступенями.
• Все поверхности обрабатываются при помощи финишной пропитки. Она улучшает защитные свойства и делает лестницу более привлекательной.

Несмотря на наличие многочисленных классических технологий облицовки, спрос на C3 лестницы на металлическом каркасе растет. Среди их преимуществ можно выделить высокую прочность и простоту монтажа покрытия. Накладки имеют Г-образную форму с монолитной проступью и подступенком, что существенно упрощает задачу монтажников. Также стоит отметить противоскользящие свойства – следствие наличия рельефного рисунка, который можно считать визитной карточкой изделий, производимых компанией «Инноформа».

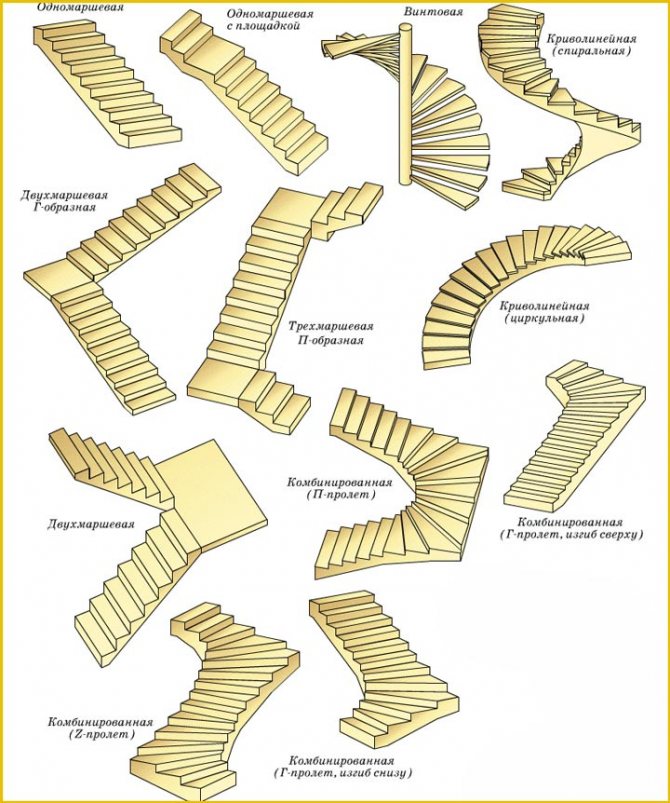

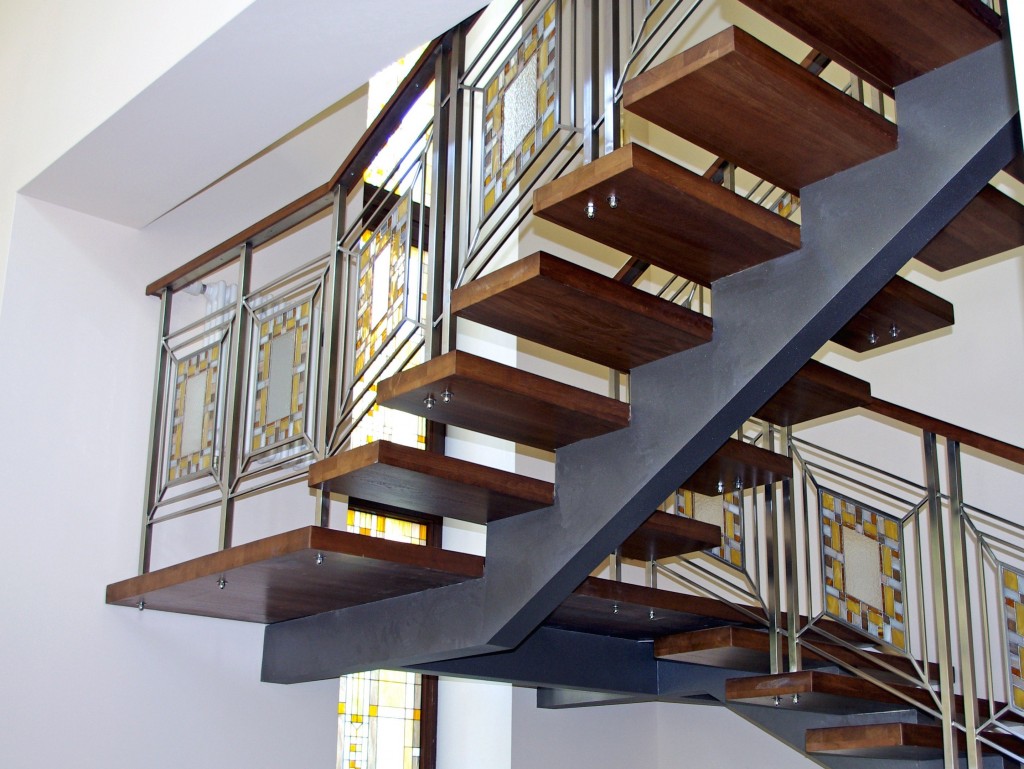

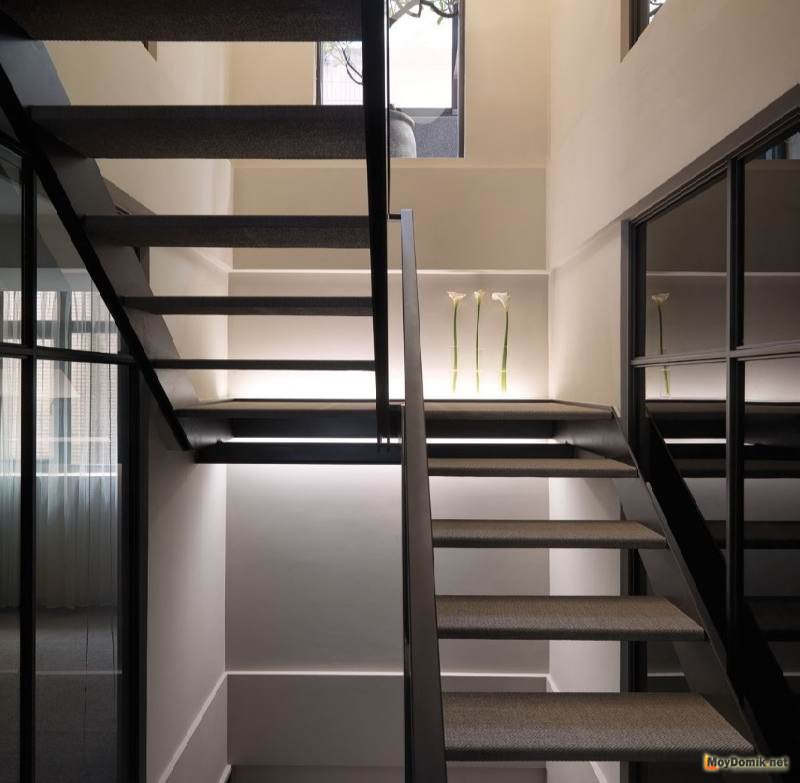

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

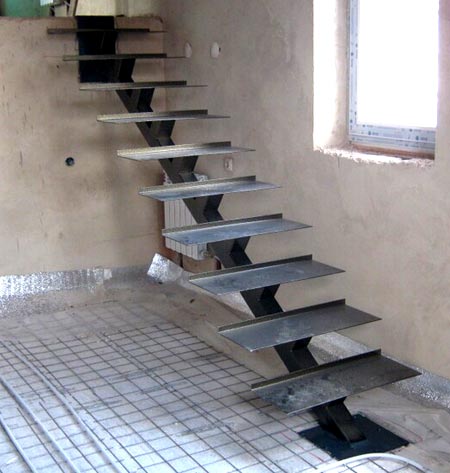

Изготовление каркаса

Подробную информацию по изготовлению каркаса для лестницы из металла своими руками вы сможете найти здесь. В данной же статье кратко опишем этапы изготовления одного из каркасов.

В случае если вы, не имея опыта, собираетесь делать лестницу на сварном металлическом каркасе, подумайте над тем, чтобы он был закрытого типа. Без опыта у вас может не получиться красивый шов, что может испортить вид всей конструкции.

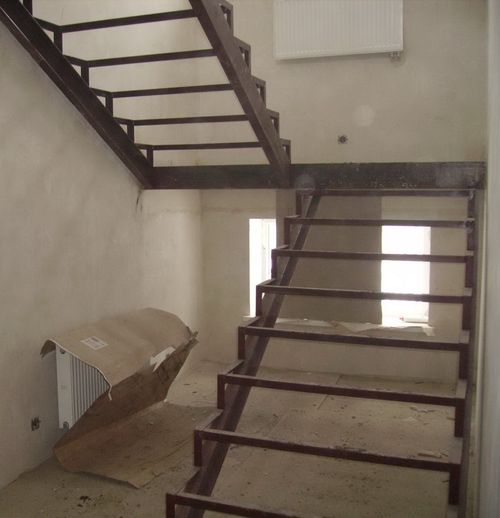

Рассмотрим пошагово изготовление простого прямого каркаса на косоурах:

1. Для несущих балок используем швеллер 80-100 мм. Устанавливаем его на ребро, предварительно срезав основание под нужным углом для плотного прилегания к поверхности.
2. Подготавливаем полочки под ступени, используя уголки. Удобнее будет подготовить шаблон, по которому будут сделаны несколько пар однотипных кобылок.
3. Симметрично друг к другу привариваем подготовленные кобылки, предварительно контролируя, чтобы поверхность, на которой будут располагаться ступени, располагалась четко горизонтально.
4. В зависимости от используемой проступи возможно дополнительное усиление плоскости, в которой она будет расположена.

Каркас готов, после того как вы тщательно проварили все соединения, необходимо обработать его для исключения образования коррозии и покрасить, после этого приступать к монтажу ступеней и перил.

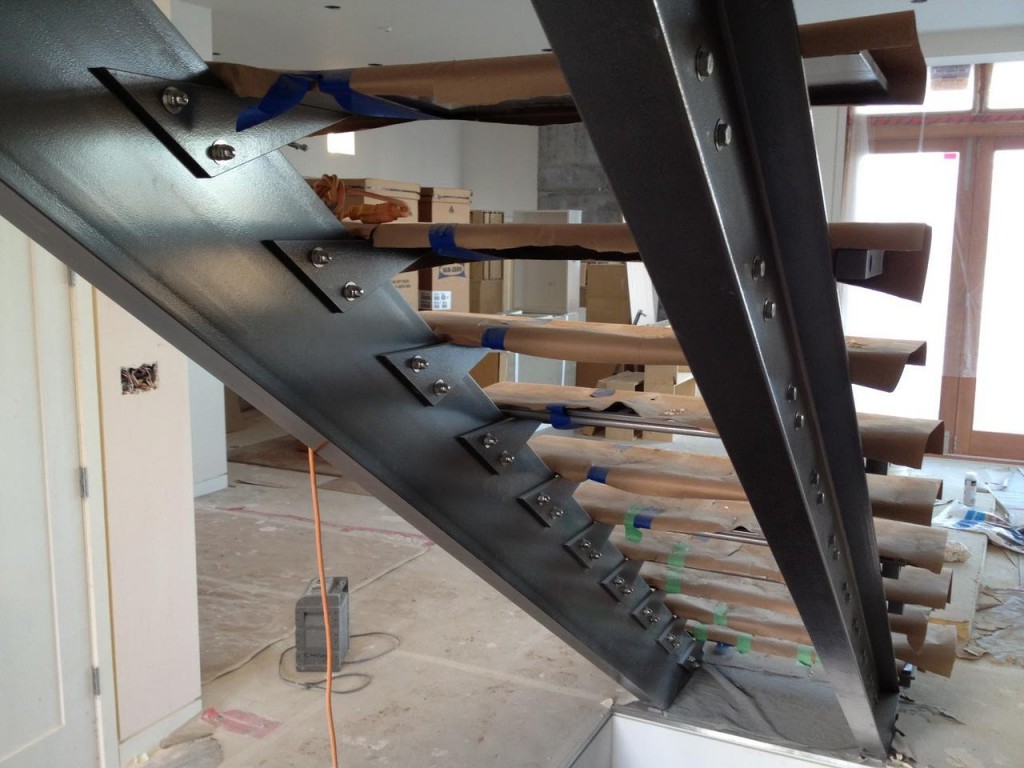

Способы крепления ступеней к металлическому каркас

Крепление ступеней к металлическому каркасу как метод обустройства лестниц в жилых домах пользуется спросом не первый год.

Этот сравнительно новый способ создания лестниц включает лаконичный современный стиль и эстетику, а также высокие показатели качества и прочности.

В процессе возведения такой лестницы важным моментом является крепление ступеней к каркасу.

От того, насколько правильно они были установлены, зависит их устойчивость и неподвижность, отсутствие выступающих острых углов для безопасности передвижения.

Профессионализм в монтаже ступеней обеспечит не только надежность всей конструкции, но и эстетичный внешний вид.

Материалы для обшивки

Существует 2 варианта материалов, из которых можно изготовить прочный каркас лестницы, — это дерево и металл. Металлическое сооружение имеет ряд преимуществ, по сравнению с деревянным.

Ему свойственна долговечность, если металл будет высокого качества и обработан должным образом, то он простоит долгое время.

Такой каркас не будет издавать неприятных скрипов, которые так раздражают при подъеме по деревянной лестнице.

Ступени могут быть изготовлены из разных пород дерева:

Породы древесины.

1. Дуб — это наиболее привлекательный материал, которому свойственны высокие эксплуатационные качества и презентабельный внешний вид.

   Через некоторое время после эксплуатации он может слегка потемнеть, что только добавит ему красоты и благородства.

   На рынке представлена широкая палитра дубовых ступеней, покупателю всегда есть из чего выбрать.

2. Из бука получаются изящные и высокопрочные ступени, но обойдется он в приличную сумму.

   Этот материал обладает высокой плотностью, он считается элитной разновидностью материалов.

3. Граб при правильной обработке и просушивании становится прочнее дуба.

   Из-за красоты и текстуры эта порода имеет еще одно название — белый бук. Привлекателен он тем, что может без негативных последствий подвергаться разным видам обработки.

4. Эксплуатационные качества ясеня идентичны характеристикам дуба.
5. Тик обладает широкой цветовой гаммой и достаточно высокой прочностью.

6. Хвойные разновидности древесины зачастую использую для обшивки подступенков. Такие материалы считаются самыми дешевыми.

После того как металлический каркас создан, можно приступать к креплению на него обшивки.

Кроме деревянных ступеней потребуются следующее оборудование и материалы:

Инструменты для монтажа ступеней.

• электрошуруповерт;
• молоток из резины;
• саморезы необходимого размера;
• рубанок;
• столярное оборудование;
• строительный уровень;
• карандаш для выставления отметин;
• строительная линейка;
• при боковом креплении ступеней могут потребоваться шпильки, они нужны и для фиксации балясин.

Способы установки ступеней на каркас из металла

Установка обшивки поверх металлического каркаса производится несколькими способами:

• на косоуры;
• монтаж при помощи кобылки;
• винтовое крепление;
• установка при использовании больцев;
• модульный метод.

Монтаж на косоуры является наиболее традиционным методом. Возможна установка как на 1, так и на 2 косоура. Последний вариант считается самым простым.

Для его выполнения достаточно установить материал обшивки прямо на поверхность косоуров.

В ступенях с 2-х сторон просверливают отверстия для последующего крепления на основу, с обратной стороны материал фиксируют при помощи болтов.

Схема монтажа лестничных ступеней.

Если установка производится только на 1 косоур, необходимо сделать дополнительную металлическую площадку для обеспечения должной устойчивости.

На основу приваривается небольшой лист металла, по размерам соответствующий габаритам обшивки. Дерево крепится на металлическую площадку с помощью болтов.

Одним из допустимых вариантов установки может быть монтаж на боковой косоур в стене. Для этого в него вставляют шпильки, на которые впоследствии наживляют ступени.

Можно вырезать и пазы, их обрабатывают специальным клеем, а потом вставляют обшивку из древесины.

Легче всего производится установка ступеней на косоуры при использовании вспомогательного элемента кобылки. Это изделие может быть изготовлено из металлической трубы, профиля, уголка либо металлического листа.

Кобылка обрезается под необходимым углом, после чего приваривается к несущему элементу. Именно на нее в дальнейшем крепятся части обшивки. Оптимальный материал для кобылки определяется параметрами будущей лестницы.

Винтовое крепление достойно особого внимания. Такая лестница имеет нестандартный вид и принципиально отличное устройство.

Центральным элементом ее является металлическая труба либо балка, на которую крепятся площадки для обшивочного материала.

Платформа приваривается к основанию, после чего на нее производится крепление мебельными болтами самих ступеней.

В этом видео показан процесс крепления ступеней на металлический ломанный каркас:

Установка при использовании больцев предполагает отсутствие центрального элемента-основания, на который и производится фиксация ступеней.

При таком способе устройства ступени монтируют к несущей бетонной стене крепежными элементами, а внешний край крепят к потолку при помощи больцев.

Такой метод достаточно оригинален, в настоящее время он становится все более популярным благодаря своему нестандартному виду.

Следует помнить, что отсутствие центральных частей предполагает большую нагрузку на перекрытия, поэтому основание обязательно должно быть сделано из бетона, так как перегородки из менее прочных материалов не смогут выдержать нагрузки.

Установка ступеней на металлический каркас — дело достаточно хлопотное и сложное.

К его выполнению нужно подойти с максимальным вниманием и ответственностью, так как этот этап является ключевым в процессе возведения лестницы.

В этом видео показан процесс монтажа деревянных ступеней на металлический каркас:

Если все нюансы будут учтены, можно получить красивую и удобную лестницу, которая будет радовать долгие годы.

Крепление ступеней к косоуру

Следующий этап работ возведения лестницы на второй этаж своими руками – это крепление ступеней к косоуру.

В случаях, когда конструкция лестницы также предполагает наличие подступенков, в первую очередь, рекомендуют устанавливают именно их.

Напомним, чтобы высота подступенков должна быть приблизительно на 1-2 мм меньше высоты ступеней. Это делается для того, чтобы в случаях повышения влажности, при набухании древесины не произошло деформации всей конструкции.

После этого можно приступать к непосредственной установке ступеней. Прямые элементы вдоль косоура устанавливаются элементарно просто и нет смысла углубляться в детали, а на монтаж забежных ступеней следует рассмотреть более подробно.

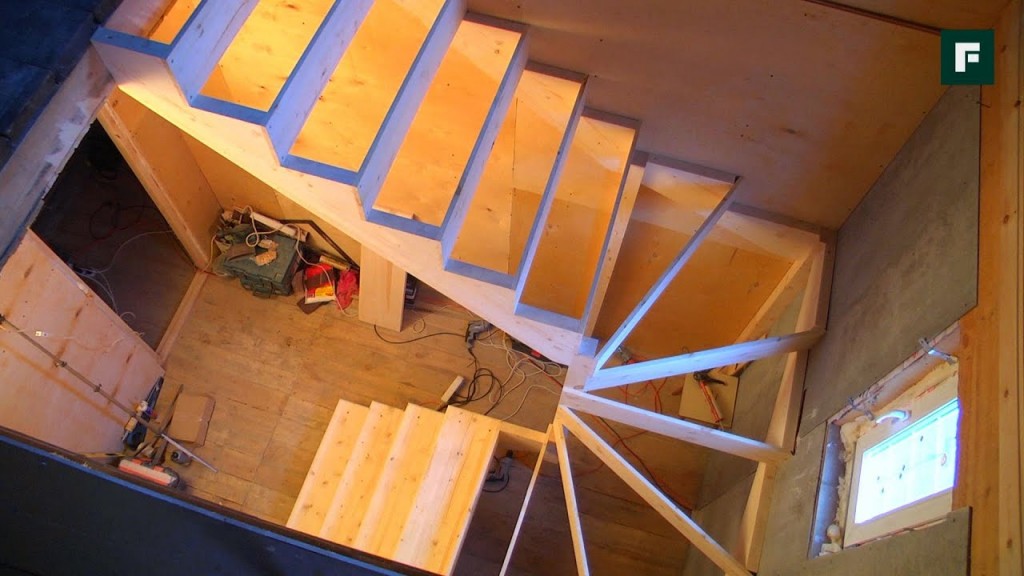

Существует два основных способа монтажа забежных ступеней:

• соединение шип-паз (классический);
• соединение с разрезом опорного столба.

Первый способ предполагает, что для монтажа поворотных элементов потребуется сделать несквозные пазы в главном опорном столбе. Подавляющее большинство специалистов, рекомендует делать пазы чуть меньше чем толщина ступеньки, так как это позволит соединить элементы наиболее плотно и недопустить их движение. В свою очередь, это предотвратит деформацию конструкции и исключит появление скрипов.

Второй способ подразумевает сквозной распил опорного столба на толщину, равную толщине ступени. Фиксация всей конструкции осуществляется с помощью столярного клея или шпильки накрученной внутри опорной колонны. Для усиления выбранного соединения также практикуется создание небольших пазов (замков) в поворотной ступени для надежной фиксации всего узла.

Внешняя сторона ступени, в обоих случаях, должна крепиться к каркасу из забежных косоуров или опорных балок жесткости с помощью клея ПВА или саморезов. При необходимости все соединения усиливают металлическими уголками.

На нашем сайте есть программа расчета забежных ступеней – вам будут доступны чертежи с реальными размерами, технические характеристики и количество материалов для изготовления.

ГОСТы и расчеты

В постройке лестниц важна каждая деталь. Несоблюдение строительных норм ведет к травмам, неудобству пользования.

ГОСТ 2312078 применим к лестницам, ограждениям, площадкам с температурой эксплуатации не ниже -65 градусов. Общие требования стандарта:

• Наклон лестничного пролета — 45—60 градусов.
• Лестницы, их элементы обязаны выдерживать кратковременную нагрузку 200—400 кг/см².
• Высота марша при уклоне 45 градусов — до 4,2 м, при уклоне 60 градусов — 6 м.
• При меньшем уклоне ступени шире — 50, 70, 90 см при 45 градусах; 50, 70 см — при 60 градусах.
• Высота ограждения варьируется от 1 до 1,2 м.
• Настилы при этом ГОСТе — просечные, решетчатые штампованные, сплошные с рифлением, сварные из круглого прутка, из вертикальных параллельных полос.
• Конструкция не должна иметь острых углов, кромок.
• Уклон ступеней после монтажа не более 1 градуса.
• Соединение между площадкой и пролетом только сварное.

ГОСТ Р 53254-2009 закрепляет требования к изготовлению, монтажу эвакуационных, пожарных, приставных, временных лестничных маршей.

• Глубина приступи не менее 25 см при ширине от 90 см, с высотой ограждения более 1,2 м.
• Маршевые конструкции монтируются при высотах более 20 м, до этой высоты возможны вертикальные элементы.
• Расстояние между близкорасположенными пролетами — более 75 см.

Отдельное требование к вертикальным маршам:

• Нижний пролет разрешается изготавливать выдвижным.
• Не допускается разрушение стен в местах крепежа.
• Минимально допустимая нагрузка по центру марша — 180 кгс.
• Минимально допустимая горизонтальная нагрузка на перила — 54 кгс, расстояние между ступенями — до 35 см, от тетивы до стены — 30 и более сантиметров.
• Высота от нижней ступени до земли — до 1,5 м.
• Минимальная ширина лестницы без ограждения — 60 см, с перилами — 80 см и более.
• Проверка на прочность происходит в момент сдачи в эксплуатацию и в дальнейшем — не реже раза в 5 лет.

ГОСТ 25772 83 обобщает нормативные документы и выдвигает общие требования:

• Требования к нагрузке ограждений — 40 кгс во всех направлениях с прогибом не более 5 см.
• Покрытие опор материалами с противоскользящими свойствами.
• Расстояние от левой до правой тетивы — 40—80 см.
• Шаг ступени 30—34 см.
• Высота между землей и первой ступенью не более 40 см.
• К лестницам высотой более 5 м и уклоном от 75 градусов необходимо дуговое ограждение и конструкция для крепления страховочного ремня.
• Шаг ограждения дуги не более 80 см, с креплением между собой не менее 3 направляющих. Расстояние между маршем и дугами 70—80 см.
• Испытание конструкции не реже 1 раза в год с превышением нормативной нагрузки на 20 %.

Расчет маршевых лестниц ведется, исходя из конструкции, угла уклона, ширины, глубины ступеней.

• Оптимальной считается ширина ступени в 30 см. Это значение идеально для шага человека и не позволит ему сбиться. Чердачные лестницы, вспомогательные могут иметь меньшую ширину ступени.
• Минимальный просвет равен 2 м.
• Высота ступени не более 20 см.
• Оптимальная ширина около 1 м. Уменьшать не рекомендуется, так как это затрудняет проход 2 человек.

Проект начинают с места размещения и выбора стиля. После чего делают подробный чертеж, подбирают материалы для обшивки. Важно измерить расстояние именно от пола первого этажа до пола второго. Если нет напольного покрытия, стяжки, учитывается их толщина.

Укладка ступеней железобетонных по металлическим косоурам

В тех местах, где по разным причинам не помещается цельный лестничный марш из бетона, устанавливаются сборные ступени железобетонные по металлическим косоурам. Такие конструкции можно встретить в зданиях любого назначения, но чаще всего они используются в промышленных строениях либо домах из монолитного железобетона, где изделия стандартных размеров применить невозможно.

Общее понятие о конструкции

Если обычная монолитная лестница, встречающаяся в каждом подъезде многоквартирного дома, представляет собой одно целое, то железобетонные ступени — это отдельный элемент сборной конструкции.

Ее основание — металлический каркас из балок (косоуров) расчетного сечения, опорой для него служат верхняя и нижняя монолитные площадки из железобетона. Ступеньки укладываются по стальным косоурам, образовывая прямой марш.

Размеры этих ступенек стандартизованы:

Устройство лестницы на косоуре.

• ширина — 110, 120 и 140 см;
• чистая глубина проступи — 280, 290, 300 и 310 мм;
• высота ступени — 14, 15, 16 и 17 см.

Элементы могут отливаться из бетона в виде полнотелых блоков, но подобные изделия слишком тяжелые.

Чаще применяются железобетонные ступеньки с пустотой внутри (пустотелые), их вес не превышает 80 кг, благодаря чему возможен ручной монтаж этой части конструкции. По форме изделия бывают 2 типов:

1. Обычные. С торца выглядят как прямоугольник с немного наклоненными боковыми сторонами.
2. Фризовые. Имеют вырез в нижней части для стыковки с опорной площадкой. На 1 пролет ставятся 2 таких ступеньки — сверху и снизу.

При устройстве лестницы по металлическим косоурам с фризовыми ступенями удается сократить толщину монолитной плиты площадки до 10 см, тем самым уменьшив ее вес и стоимость.

В таком марше верхняя и нижняя ступеньки частично заходят на площадки за счет специальных вырезов. Если же весь пролет лестницы выполнить из обычных ступеней, то толщина площадки должна быть равна их высоте, минимум 14 см.

В противном случае сверху и снизу образуются пороги, что недопустимо.

Размеры лестничного марша.

Балками для лестниц по металлическим косоурам служат стальные швеллеры либо двутавры. Они подбираются по сечению и размерам в зависимости от длины марша, а также от величины статической и динамической нагрузки. Статическая нагрузка — это общий вес конструкции, включая сами балки, а динамическая — прогиб от воздействия проходящих людей и переноски вещей и мебели.

Прочность и надежность лестниц рассчитываются с большим запасом.

Работы по монтажу железобетонных лестниц по металлическим косоурам состоят из 3 этапов:

• монтаж металлоконструкций;
• устройство монолитных площадок;
• укладка ступеней с закреплением на сварке.

Работы по монтажу стальных балок

Помимо косоуров, на которые укладываются бетонные проступи, в конструкции применяются опорные балки расчетного сечения. Эти двутавры или швеллеры работают как опора для самой площадки и балок лестницы. Их монтируют следующим образом:

Лестница без фризовых ступеней.

1. Металлопрокат обрезается по длине и размечается.
2. В намеченных местах к балкам привариваются уголки с отверстиями, куда при монтаже косоуров будут вставляться болты.
3. Балка устанавливается горизонтально, выверяется и крепится к стене. Способ крепления — заделка в стену, точнее, в специальный проем, сделанный с каждой стороны.

Для установки каждого элемента в проектное положение используются грузоподъемные механизмы, поскольку монтаж тяжелого металлопроката вручную не допускается. Следующий шаг — изготовление косоуров с 1 или 2 изгибами. Эти изгибы делаются на концах элементов с той целью, чтобы смонтировать узел примыкания к опорной площадочной балке.

Поскольку косоур ставится с уклоном, то его концы должны быть повернуты и находиться в горизонтальной плоскости.

Изгиб двутавра выполняется путем его разрезания и добавления соответствующей вставки в виде косынки. Для повышения надежности соединения по бокам к месту стыковки привариваются пластины из толстого металла.

На концах косоуров выполняются отверстия, позволяющие вставить монтажный болт, а затем корректировать положение конструкции. Изделие поднимается краном и стыкуется с верхней и нижней площадочными балками, после чего фиксируется болтами.

Затем металлоконструкции свариваются друг с другом окончательно.

Устройство лестничных площадок

Ширина лестницы по ГОСТу.

Для передвижения по лестнице необходимо сделать площадки, используя установленные ранее балки. Работы производятся 2 способами:

• поверх площадочных металлоконструкций краном укладываются готовые железобетонные плиты;
• устраивается прочное монолитное перекрытие.

Первый способ прост, но требует применения грузоподъемной техники. Готовые плиты кладут на балки, их закладные приваривают к двутавру. В конце на плиту укладываются выравнивающая стяжка и подходящее напольное покрытие.

Заливка площадки из бетона предполагает сборку щитовой опалубки, вязку каркаса из арматуры периодического профиля и укладку бетонной смеси. Недостаток — затвердевания бетона приходится ждать не менее 28 дней.

Устройство лестничного пролета

Когда все металлические конструкции установлены в проектное положение и приварены, можно производить укладку ступенек по стальным косоурам. Последовательность работ такая:

1. Ставится первая ступенька, начиная снизу. Ее выверяют по горизонтали и относительно стен, а затем приваривают к балке снизу. Для этой цели в ступени предусмотрены стальные закладные детали, связанные с ее арматурным каркасом.
2. На задний край проступи кладут неширокую полоску из цементно-песчаного раствора. Он не увеличивает прочность сооружения, а просто закрывает щель между лестничными блоками.
3. Ставятся вторая и последующие ступени с повторением действий по креплению и уплотнению шва.

В данном видео рассказывается о нюансах изготовления лестницы.

После окончания монтажных работ железобетонные проступи можно облицевать любым подходящим материалом — керамогранитом, мрамором — или даже сделать наливные полы.

Бетонирование на лестничной площадке

Вариант для армирования лестницы из бетона.

Кроме хорошего каркаса, для лестницы требуется качественный бетон и правильная заливка. Для бетонирования годится раствор не ниже марки 200.

Для приготовления берут ингредиенты в составных частях от объема:

• цемент М400 — 1;
• сухой чистый песок — 2;
• щебень — 4.

Главную роль играет цемент, он должен быть свежим. Качество раствора повышают пластификаторы, которые применяют в соответствии с инструкцией. Воды берется 0,5 объема цемента или немного больше.

Готовить раствор лучше в бетономешалке, соблюдая последовательность:

• включают миксер и засыпают щебень, чтобы хорошо очистить стенки;
• добавляют песок и перемешивают;
• доливают воду.

При ручном приготовлении сначала перемешивают цемент с песком до однородной массы, затем заливают воду. В цементно-песчаный раствор добавляют щебень. Необходимо обеспечить непрерывный процесс заливки, поэтому нужны помощники, чтобы готовили и подносили раствор. Работу начинают снизу. Если невозможно забетонировать всю лестницу одновременно, обязательно заканчивают хотя бы 1 марш, площадку.

Для уплотнения раствора применяют вибратор. Штыкование отрезком арматуры не приносит хорошего результата, воздушные пузырьки остаются, конструкция от этого ослабевает. По окончании работы поверхность прикрывают пленкой, чтобы медленнее испарялась влага.

Особенно это важно при бетонировании крыльца, где раствор сушит солнце и ветер. Если процесс пойдет быстро, могут появиться трещины. Опалубку снимают через 3-4 недели, когда бетон достигнет почти полной прочности.

Отделочные работы

Чаще всего каркас лестницы из профильной трубы облицовывают натуральным деревом. По моим наблюдениям это гораздо дешевле красивее и надежнее.

При подборе доски для проступи самое главное это прочность, поэтому ее толщина должна быть не менее 40 мм. Толщина облицовки для подступенков и боковой тетивы, если таковая требуется, не имеет большого значения, так как эти части лестницы несут лишь эстетическую нагрузку.

Крепление деревянных ступеней к площадкам.

Не забывайте, что вы имеете дело с металлом, а он, как известно, может ржаветь. Я не думаю, что вы собираетесь тратить баснословную сумму на самодельную лестницу из нержавейки. Поэтому после сборки, сначала нужно зачистить напильником или лучше болгаркой все сварные швы. После этого обезжирить или прогрунтовать конструкцию и в конце нанести 2 – 3 слоя хорошей краски.

Многие советуют нанести на металл порошковое напыление. Так вот, такие вещи как порошковое окрашивание или никелировка металла могут быть сделаны исключительно в заводских условиях на профессиональном оборудовании. Дома вы можете только покрасить или покрыть лестницу лаком.

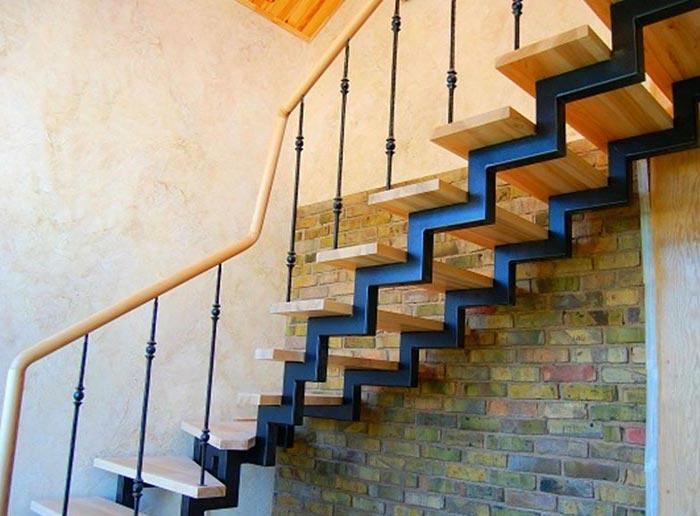

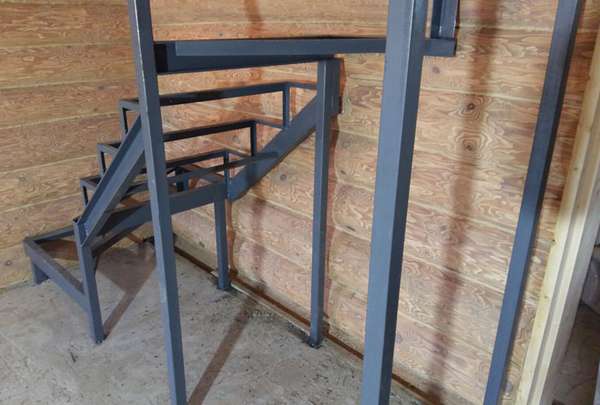

Сваренные и окрашенные ломаные марши из профильной трубы

Крепление на тетиву

Тетивой называют наклонные балки, которые являются несущими. Крепление ступенек к тетиве может осуществляться между двумя балками или между тетивой и стенкой. У таких лестниц проступи всегда скрыты между несущими элементами и их торцы не видны.

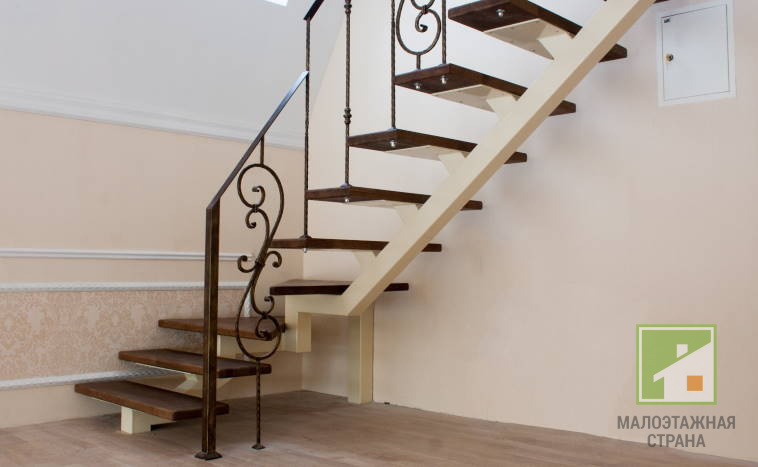

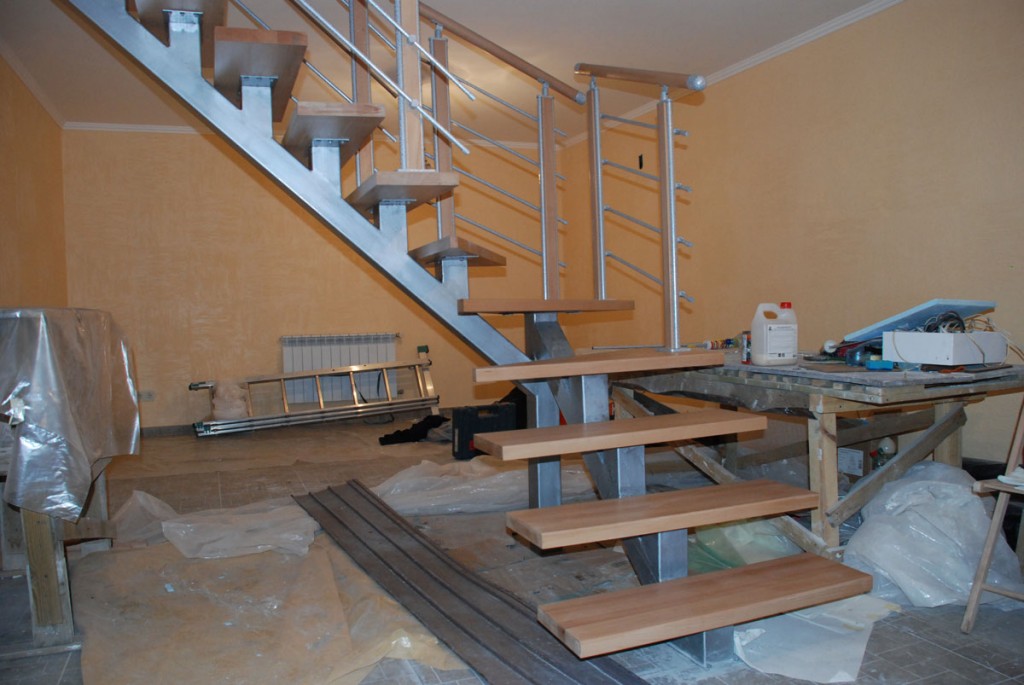

Конструкция на одном центральном косоуре из металла

Когда проектируется конструкция углового или п-образного типа, то укладка ступеней на балки – достаточно проблематичная задача. Связано это с тем, что у забежной (без площадки) лестницы каждая тетива может иметь свой размер и должна рассчитываться отдельно под каждую ступеньку. Это усложняет задачу крепления. Угловой пролет с площадкой имеет доски одинаковой длины, что упрощает работу во время монтажа.

Схематичное изображение способов крепления проступи

Закрепление проступи на тетиву

Осуществляется это двумя способами:

1. Первый способ – врезные ступеньки. Для его выполнения в балке вырезают на станке или выпиливают вручную равномерные выемки, в которые вставляются проступи. У объекта без подступенков вырезаются пазы только для ступеньки. Когда монтируется лестничное полотно с подступенками, для них вырезаются отдельные вертикальные пазы. Чтобы установить конструкцию со вставными ступенями, ее собирают отдельными пролетами и только после этого их устанавливают друг за другом.
2. Другой способ осуществляется с помощью задвижных ступеней, которые вставляются в паз тетивы с открытыми краями. При этом небольшая часть проступи выступает за тетиву. Такую конструкцию можно сделать, установив вначале тетиву, а затем просто задвигая ступеньки в прорези.

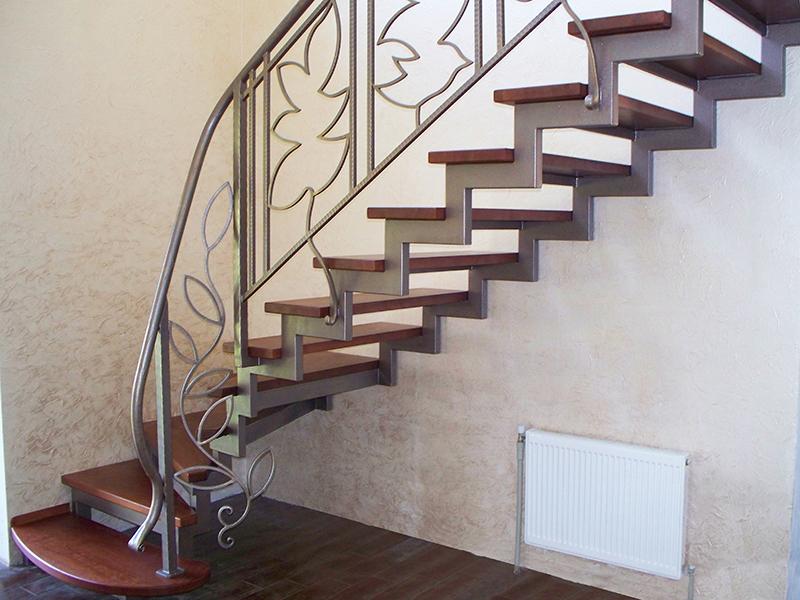

Деревянные ступеньки на металлических косоурах

Монтаж врезных ступеней требует определенного мастерства и точности. Если паз вырезан не точно и не соответствует необходимому размеру, то придется в него вставлять клинышки под самой проступью. У объектов с врезными ступеньками прочность несколько ниже, чем у задвижных, поэтому лучше укреплять тетиву дополнительными стальными стержнями с резьбой. Эти стержни можно скрыть, поместив их болты вовнутрь ступеньки. На тетиве так же можно монтировать проступи на деревянные бруски или металлические уголки.

Следует проявить внимание к мелочам на этапе проектирования, чтобы избежать возможных проблем в будущем при монтаже.

Обшивка древесиной

Лучшим вариантом для обшивки лестницы на металлокаркасе будет дерево. Ведь эти материалы гармонично смотрятся вместе. К тому же, такой вариант обойдётся экономичнее полноценной деревянной лестницы, а вот по внешнему виду совсем ей не уступит.

При выборе древесины основное внимание следует уделять сорту и влажности. Лучше всего подойдут хвойные породы, ясень, бук и дуб. При выборе последнего необходимо учесть, что со временем он может слегка потемнеть.

Наиболее подходящий по характеристикам к дубу материал — ясень. Он достаточно прочный. К тому же, благодаря красивой фактуре и приятному серому оттенку, его можно использовать для имитации красного дерева.

Хвойные породы дерева отличаются доступной ценой. Такой материал легко поддаётся обработке.

Экзотические породы древесины сильно отличают своими внешними данными. Они имеют насыщенные оттенки и чёткую текстуру.

При выборе материала необходимо также обращать внимание на отсутствие внешних дефектов, следов грибка или плесени. Влажность древесины должна быть равна 12 %. Нельзя использовать свежесрубленное дерево.

Выбор вида конструкции

Перед началом строительства лестницы из дерева нужно продумать некоторые детали проекта. Следует определиться с модификацией конструкции. Выделяют маршевые, винтовые, лестницы на больцах, и, как ранее уже описывалось, на тетивах и косоурах. Каждая модель обладает некоторыми преимуществами и недостатками.

Маршевая

Это самый распространенный вариант для частного дома, который можно легко собрать из дерева. Простая конструкция характеризуется просторностью и удобством в эксплуатации. Исходя из высоты расположения 2-го этажа, прямые сооружения бывают с одним или двумя пролетами. Такое устройство преимущественно используется в помещениях с ограниченным количеством свободного пространства. Лестницы такого типа не требуют сложных расчетов, поэтому их легко сделать самостоятельно.

Типы маршевых лестниц:

• Закрытого или открытого типа. В первом случае ступени имеют подступенники, во втором — обустраиваются без них.

• Поворотные. Такие конструкции по направлению движения могут быть правыми (поворот по часовой стрелке), левыми (против часовой стрелки).

• С забежными ступенями. Если имеется небольшой поворот, то вместо площадки можно делать забежные ступени.

Помимо этого, прямые маршевые лестницы бывают четвертьоборотными, полуоборотными или круговыми. Выбор стоит делать, исходя из свободного пространства и личных предпочтений.

На больцах

Больцы представляют собой специальные болты, поддерживающие ступени. Соответственно, домашняя лестница на больцах — это сооружение, закрепленное на болтах. Крепление выполняется к стене и на сами ступеньки. Конструкция при этом выглядит довольно модно и современно, легко и воздушно, однако использование элементов возможно не для всех типов лестниц.

Лестница такого типа может быть растянутой или компактной. Несмотря на кажущуюся легкость, обладает предельной прочностью и надежностью, способна выдержать значительные нагрузки.

Винтовая

Конструкция такого типа сложна в монтаже, но одним из главных преимуществ является возможность размещения на минимальной площади. Сборка сооружения возможна в любом участке комнаты, делая его основой композиции и красивым дополнением интерьера. Для дома, где есть второй этаж, преимущественно выполняется строительство винтовой лестницы, состоящей из стойки и клинообразных ступеней.

Неудобна такая модель в том случае, если нужно поднять или опустить габаритный предмет мебели. Не рекомендуется ее установка и в доме, где проживают дети и пожилые люди.

На тетивах

Тетивы лестницы — это наклонные балки, к которым сбоку изнутри крепятся ступеньки. Элементы закрепляются особыми затяжками, что обеспечивает жесткость конструкции. Лестница на тетивах может быть закрытой или открытой модификации. Конструкции такого типа считаются настоящим произведением искусства.

Единственное, что стоит учитывать — для сборки сооружений на тетивах требуется немного больше места, чем для других моделей.

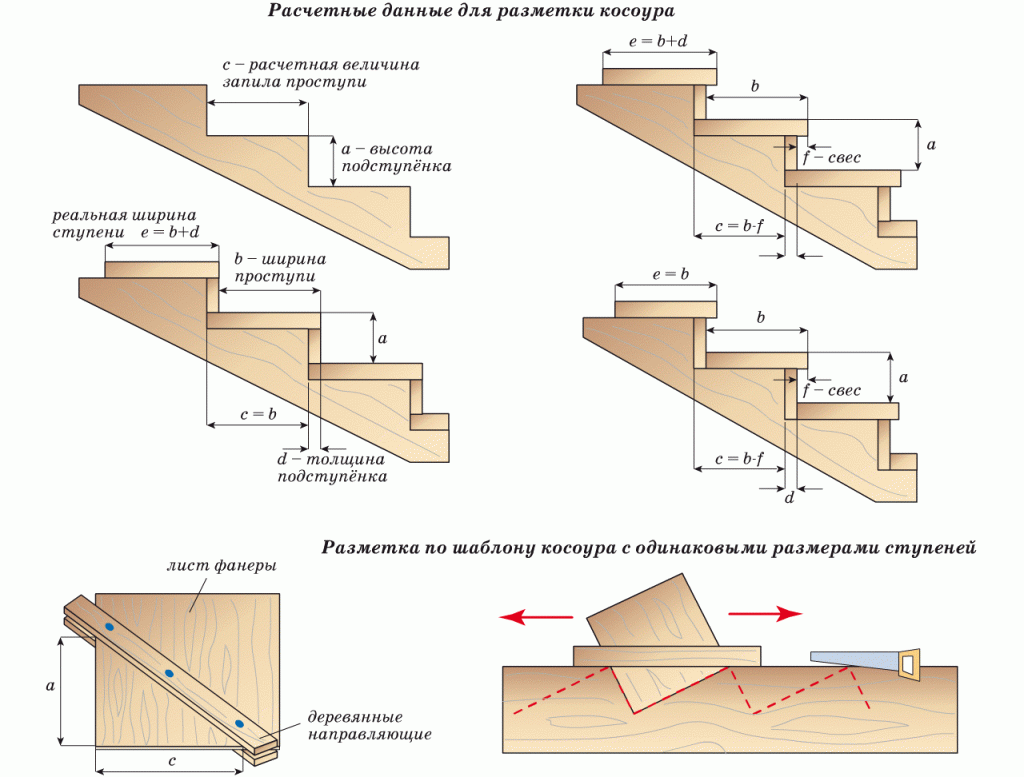

На косоурах

Косоурами называют балки, поддерживающие ступени с нижней стороны. В параллельно идущих балках делаются запилы, на которые закладываются проступи. Межэтажная лестница со ступенями, уложенными на косоур, считается самой доступной, удобной и безопасной в эксплуатации. Для производства преимущественно используется массив таких пород, как дуб, сосна, ясень и лиственница.
