Ленточный фундамент своими руками: инструкция для начинающих с фото

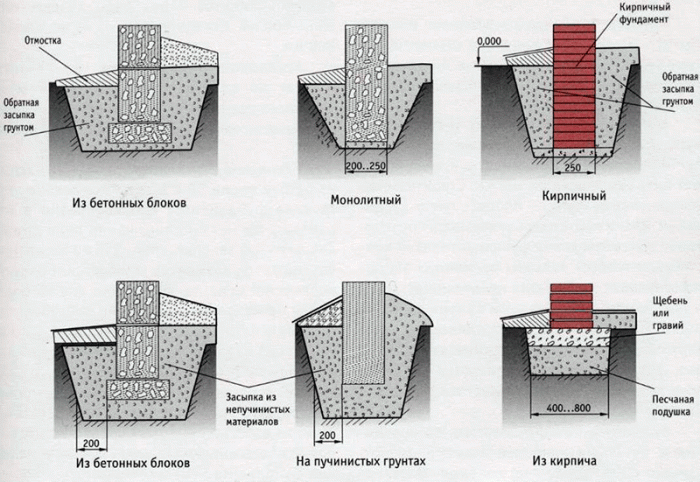

Помимо типов, различают еще и виды ленточного фундамента:

• кирпичный. Сначала в яму заливается раствор, примерно 5-6 см глубиной, после кладется кирпич или камень. Стоит отметить, что для камня нужна прослойка раствора меньше, чем для кирпича;
• бутовый. При использовании этого вида ленточного фундамента потребуется больше песка, так как каждый слой бута необходимо утрамбовывать вместе с песком для большей прочности;
• бутобетонный. Этот вид считается самым прочным и долговечным. Наполнитель может быть любой – битый кирпич, щебень, битый камень (гранит, известняк).

Разметка ленточного фундамента, проведение земельных работ

До того, как сделать ленточный фундамент своими руками, следует очистить участок от имеющегося мусора и начинать его разметку. По подготовленному проекту дома, гаража или бани нужно наносить на земле внешние и внутренние границы планируемого сооружения. Все выполняется при помощь имеющихся средств – прутьев, колышков, арматуры и натягиванием веревки, лески или проволоки.

Как разметить ленточный фундамент максимально ровно, чтобы впоследствии не потребовалось переставлять колышки на другое место:

1. Начинать разметку следует с определения оси планируемого дома;
2. Используя отвес, отметьте первый угол, а уже от него натягивайте леску или шнур перпендикулярно ко 2 и 3 углу сооружения;
3. Четвертый угол должен определяться с помощью угольника;
4. Следует проверить все углы, измеряя диагонали. Если все получилось и углы совпали то можно полноценно вбивать колышки и натягивать веревку;
5. Точно таким же образом нужно делать и внутреннюю разметку, отступая от внешнего края на 40 см, что является наиболее оптимальной шириной ленточного фундамента.

После окончания разметки, необходимо проверить перепады по площади ленточного фундамента и выбрать наиболее низкую точку. Из этой точки необходимо будет начинать вести отсчет глубины копаемой траншеи. Это нужно сделать для того, чтобы в дальнейшем удалить возможную разницу в высоте. При строительстве небольшого дома будет достаточно котлована глубиной 40 см.

Котлован можно копать своими силами лопатой или вызвав экскаватор. Обратим внимание, что не нужно копать на глаз. Следует обязательно проверять уровень, используя либо водяной, либо лазерный уровень, чтобы дно копаемой траншеи было как можно более ровнее. Подобная предосторожность может помочь вам лишиться многих проблем в последующем. К тому же не нужно забывать, что стенки траншеи обязаны быть выполнены строго в вертикальном положении.

Общая характеристика

Опираясь на нормы ГОСТ, ленточный фундамент – железобетонная плита с длиной от 78-298 см, шириной от 60-320, высотой до 5 см.

Особенности:

• длительный срок службы;
• постройка конструкций за короткий срок;
• можно устанавливать вручную не используя тяжелую технику.

Для определения давления конструкций на основание необходимо определить массу с индексом. Ленточные фундаменты выигрывают по сравнению со свайными и плиточными видами.

На заметку!Для расчета сметы необходимо взять расчет стоимости монтажных работ и вложения в материалы для строительства.

Обычная цена погонного метра основания из бетона не превышает 10000 рублей. В эту цифру входят:

• особенности почвы;
• площадь подвального этажа;
• количество материалов для строительства;
• глубина;
• основные размеры фундаментной ленты.

На срок службы влияет выбор участка под строительство, учет всех необходимых требований и норм строительства. При соблюдении всех правил сроки можно увеличить на несколько десятков лет.

При покупке материалов необходимо учитывать:

• кирпичный можно эксплуатировать до 50 лет;
• сборная конструкция может прослужить до 75 лет;
• монолитные блоки увеличивают срок службы до 150 лет.

Создание ленточного фундамента

Отличным вариантом является ленточное основание. Оно идеально подходит для устройства забора. Чтобы его создать, потребуется заранее приготовить эти материалы и инструменты:

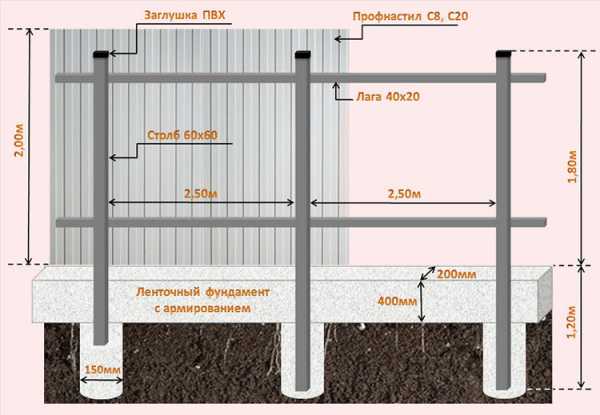

Схема забора с ленточным фундаментом.

• лопата;
• песок;
• доски для опалубки;
• арматура;
• щебень;
• цемент;
• кирпичи;
• мастерок;
• трамбовка;
• колышки;
• распорные бруски;
• строительный шнур;
• терка;
• гвозди;
• молоток;
• емкость для смешивания раствора;
• строительный уровень;
• рулетка.

Этап 1: разметка и земляные работы

В первую очередь потребуется произвести разметку площадки, где планируется строительство изгороди из профнастила или кирпича. Нужно обозначить сначала ее внешние границы. Затем от них отступают на 25-30 см и делают еще одну разметку. Она будет обозначать внутреннюю границу. Чтобы при проведении земельных работ не сбиться, потребуется установить колышки и натянуть строительный шнур. Затем можно приступать к рытью котлована. Здесь необходимо следить за его глубиной. Она не должна быть слишком значительной, так как забор не будет обеспечивать серьезную нагрузку на фундамент. Поэтому можно смело делать его мелкозаглубленным. Соответственно, глубина в 50-60 см будет вполне приемлемой.

Поскольку решено делать фундамент правильно, после создания траншеи понадобится сделать на ней песчаную подушку. Ее толщина должна быть в пределах 10-15 см. Потребуется не только всыпать песок на дно, но и равномерно распределить его. Затем его потребуется немного увлажнить, а потом тщательным образом пройтись трамбовкой. Это позволит создать прочную песчаную подушку, которая снизит негативное влияние на фундамент грунтовых вод.

Этап 2: армирование и заливка бетона

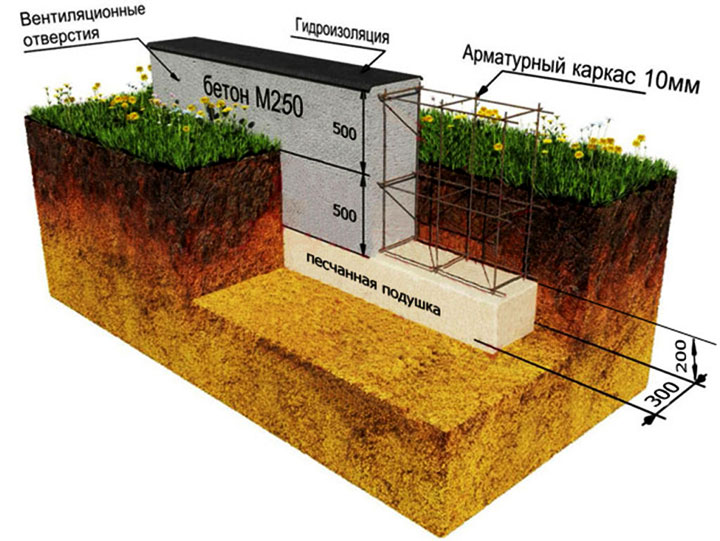

Схема армирования ленточного фундамента для забора.

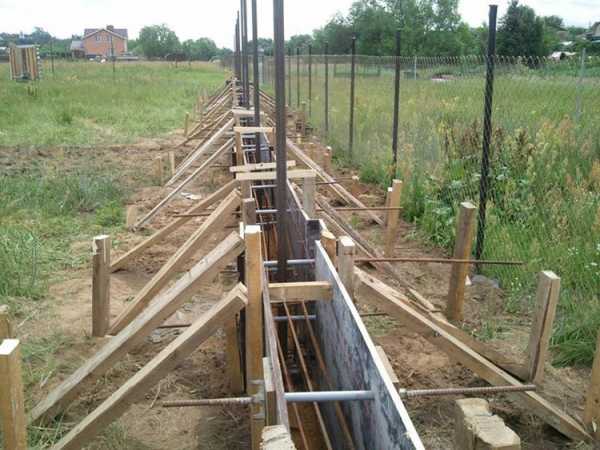

На следующем этапе следует перейти к армированию. Для этого необходимо взять стандартные металлические прутья, сечение которых составляет 10 мм, а потом осуществить их укладку на кирпичи, которые понадобится заранее выложить по всему дну котлована. В ходе армирования необходимо соблюдать определенное расстояние, которое должно быть равно 5-7 см. Укладывать ближе друг к другу металлические прутья нет смысла. Далее нужно будет установить вертикальные металлические стержни. Они должны быть расставлены по всей траншее с интервалом в 40 см. Укрепить их можно будет поперечными арматурными прутьями.

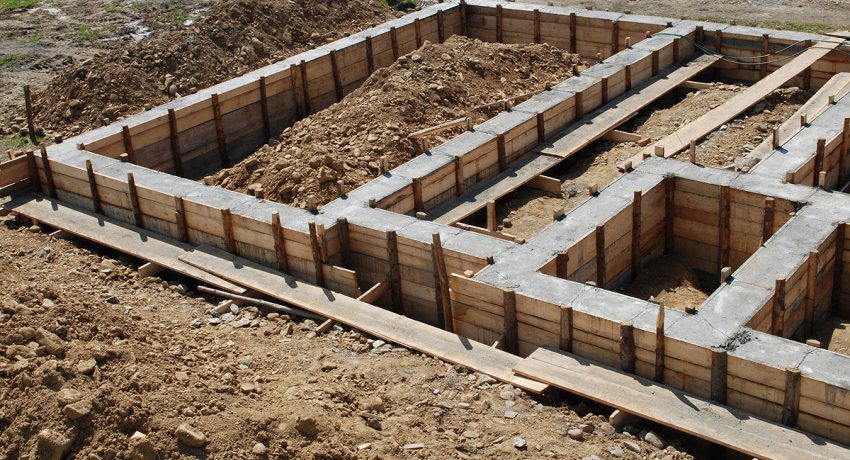

Теперь можно приступать к возведению опалубки. Ее лучше делать из обрезных досок толщиной от 25 мм. Если же таковых не окажется под рукой, используйте фанеру. Лучше выбирать ламинированную, тогда стенки фундамента получатся гладкими, их отделка в последующем не займет много времени. А значит, удастся сделать забор в короткий срок.

Из досок или фанеры нужно сколотить щиты, высота которых должна равняться глубине траншеи (+30 см). Из них в последующем делается сплошной короб. Его понадобится надежно установить, а потом укрепить, подсыпав для этого немного грунта и установив распорные бруски.

Схема замешивания бетона для фундамента.

Проделав такую работу, можно приступать к приготовлению бетона. Его желательно делать на основе цемента марки 300. Тогда можно будет создать фундамент с высокими эксплуатационными характеристиками. Смешивается 1 часть цемента с 2 частями песка, ½ части воды и 1 частью щебня. Раствор из этих компонентов должен получиться однородным и не слишком жидким. Его после приготовления сразу понадобится залить в подготовленную траншею. Делать это желательно с двух сторон. Необходимо его равномерно распределить, тщательно разровнять мастерком, а затем пройтись по поверхности теркой. После чего потребуется простучать по опалубке молотком, это позволит предотвратить возникновение пустот в бетоне.

Затем фундамент понадобится оставить на 7-14 дней. За это время он успеет схватиться. После этого можно будет устанавливать саму конструкцию забора, сделать ее можно из профнастила, кирпича или иного материала. Чтобы такие работы прошли без затруднений, рекомендуется посмотреть видео о том, как их необходимо проводить.

Для чего нужно бетонирование?

Достоинства:

• При нахождении в грунте столбы не будут расшатываться. Если их не забетонировать, то при поднятии вод внутри земли они могут не выдержать нагрузки и «сложиться».
• Отличный способ защиты от процесса коррозии.
• Таким образом, вы продлите срок эксплуатации.

Недостаток – если вы забетонируете столбы, то спустя определенное время они начнут выпирать из грунта из-за осадков. Такая ситуация часто возникает из-за того, что близь столбов залегают грунтовые воды, а они в свою очередь выталкивают опоры с бетонным основанием из-под земли. Еще есть вероятность появления трещинок в бетоне.

Подготовка

Вам потребуются такие материалы:

Для начала нужно подготовить поверхность и лишь после этого можно начинать установку опор для забора. Следует срезать лопатой корневища, убрать дерн, чтобы не было препятствий при бурении. Размер ямы должен быть как можно глубже. Землю из ям удобно вывозить на тачке, и лучше это делать сразу, чтобы потом она не мешала вам при строительстве.

Грунт следует пробурить на глубину промерзания (примерно 150 см), а после на плуг установите расширитель и можете заняться обустройством анкерного расширения снизу. Благодаря этому нехитрому приему морозы никак не смогут повлиять на положение столбов, и они будут стоять на своем месте.

Какие столбы выбрать?

Главным критерием при заливке столбов бетонным раствором является не только внешняя привлекательность, но и техническая сторона вопроса, а также способ установки, который включает в себя определенные элементы.

По разновидностям столбы бывают:

• Деревянные – недолговечные экземпляры. В среднем срок их службы составляет 10 лет. Если вы хотите именно этот вариант, то опоры обязательно нужно будет обработать антисептическими жидкостями или раствором медного купороса. Благодаря этому вы сможете продлить срок службы.
• Асбоцементные столбы – практичные, удобные в установке, надежные, по доступной цене. Они отлично подходят для хозяйственных территорий и дачных участков. Недостаток один – труба пустая изнутри. При дождях вода может начать скапливаться внутри и при морозе труба может лопнуть. Еще к основанию тяжело прикрепить лаги.
• Металлические столбы – самые популярные и практичные. К достоинствам можно отнести надежность, удобство при установке, возможность использования для любого типа забора, срок эксплуатации дольше, чем у других вариантов.
• Бетонные столбы – в готовом виде стоят дорого, можно сделать своими руками, так как не требуются особые и дорогостоящие материалы. Используют достаточно часто, но потребуются навыки, чтобы с первого раза получилась качественная конструкция.
• Кирпичные столбы – идеальный вариант для декорирования и создания уникального стиля. Дорогостоящие, с ними тяжело работать. Потребуется дополнительная укладка основы фундамента, взаимная перевязка, обработка и меры профилактики, но очень красивы.

Выбираем столбы по типу забора

Прежде чем начать заливку столбов под забор, следует определиться, какие именно столбы вам нужны, и здесь все зависит не только от вашего желания, но и от материала забора:

1. Заборы из профнастила дают возможность выбрать те опоры, которые будут надежно стоять в грунте и без проблем смогут удерживать конструкцию. Так как вес ограждения из профнастила небольшой, вы сможете использовать даже деревянные столбы. Идеальный вариант – бетонные, металлические и кирпичные опоры. Для прочности конструкции советуем использовать железные уголки в роли рамы вдоль всего забора.
2. Сетка-рабица идеально сочетается с металлическими столбами небольшого диаметра. Этот вариант не будет затратным. Закапывать опоры следует глубоко, так, чтобы при натянутом состоянии сетки не сгибала опоры. По углам следует поставить железобетонные столбы.
3. Кирпичный забор требует установку лишь кирпичных опор, с подготовкой качественного фундамента. Другие варианты не в состоянии выдержать большую нагрузку и изрядно попортят внешний вид ограждения.
4. Бетонным конструкциям подойдут только бетонные столбы, иногда можно использовать металлические, но в этом случае они должны быть большого диаметра.

Какое бетонирование выбрать?

Стоит отметить, что деревянные столбы не нужно заливать бетоном, так как если древесина будет повреждена в дальнейшем, заменить такой столб будет совсем непросто, и вам придется разбивать бетон и делать все заново. Для этого лучше использовать абсестовый/стальной стакан, что даст возможность при необходимости заменить брус. А вот для заливки столбов для забора из металла лучше использовать цементные составы.

Заливка может быть нескольких видов:

• Умеренным по цене считается точечное бетонирование.
• Можно использовать частичное бетонирование, т.е. залить лишь верхний слой земли. Недостатком является деформация опоры из-за влияния на почву низкой температуры, и тогда конструкция будет ослаблена.
• Установка ленточного основания является способом дорогостоящим, но надежным.
• Сухой тип бетонирования может привести к раскачиванию столбов при ветре, что тоже ослабит их.

Как самостоятельно залить фундамент под забор: последовательность работ

Для большей наглядности изложим ответ на вопрос, как сделать фундамент под забор, в виде небольшой инструкции, которая поможет вам избавиться от многих проблем на этом пути.

Ну и в заключение несколько советов, которые позволят вам изготовить поистине качественный фундамент под забор. Во-первых, нужно обеспечить медленное застывание бетона – палящее солнце и неимоверный зной могут сыграть злую шутку, результатом которой станет появление трещин. Залитый фундамент нужно накрыть полиэтиленом, замедлив испарение воды из бетона. Во-вторых, чтобы противостоять уходу воды из бетона через грунт, перед заливкой опалубки траншею нужно обильно смочить водой. И, в-третьих, не приступайте к строительству забора не уложив на фундамент гидроизоляцию – она воспрепятствует промоканию кирпича или блоков влагой, проникающей из грунта сквозь фундамент. Отказ от гидроизоляции может повлечь за собой разрушение кирпича в зимний период.

Уход за столбчато-ленточным фундаментом после возведения

Стоит отметить тот факт, что на сегодняшний день создать качественный фундамент достаточно просто, учитывая те объемы строительных ресурсов, которые предлагаются на рынке. В это же время стоит обратить внимание и на специфику ухода за бетоном в период, когда он только будет набирать свою прочность. Этот этап является крайне важным, так как многие факторы могут негативно повлиять на общее состояние основы. Таким образом, самым главным является смачивание основы дома водой в слишком жаркую погоду. Нередко в ситуациях, когда увлажнение бетонной конструкции, которая только набирает прочность, не проводится, возникают крупные трещины. Очевидно, что постепенно эти недостатки будут только усугубляться, поэтому действовать нужно как можно быстрее.

Также стоит обратить внимание на то, что в процессе создания фундамента необходимо обеспечивать воздушный зазор между ростверком и поверхностью почвы. Все дело в том, что это самое расстояние будет компенсироваться в зимний период путем деформации почвы. Также стоит обращать внимание на тот факт, что даже такой незначительный аспект может существенно повлиять на ситуацию, связанную с целостностью основания.

В том случае, если фундамент внезапно приходит в негодность, следует как можно быстрее провести его замену. Речь идет о целом ряде мероприятий, в том числе и о подъеме дома на специальных домкратах, после чего происходит полный демонтаж основы, а далее все проводится примерно так же, как и в случае с полноценным строительством фундамента. В конце происходит опускание дома на новый или обновленный фундамент. Данное мероприятие является крайне серьезным, так как подразумевается быстрое и качественное проведение всех работ, учитывая те ошибки, которые были допущены ранее.

Выбор и расчёт материалов

Выбор материалов будет зависеть от вида будущего фундамента под забор. При возведении массивной конструкции лучше использовать пиломатериал толщиной не менее 40 миллиметров, чтобы исключить возможность разрушения постройки в момент заливки её бетоном.

При устройстве небольшого основания можно использовать плиту ОСП толщиной не менее 12 миллиметров, либо фанерные листы. Шаг установки колышков принимают с таким расчётом, чтобы материал между ними не прогибался и не треснул. Оптимальное расстояние будет до 500 миллиметров.

Для того чтобы рассчитать материалы необходимо измерить общую длину будущего забора, и умножить данную величину на высоту планируемого фундамента. В результате мы получим плошать одной стороны опалубки.

Умножаем её на два, и получаем площадь двух сторон каркаса. После этого ширину каркаса умножаем на высоту, и получаем площадь одного торца. Данную площадь необходимо умножить на количество торцов в будущем фундаменте. Количество данных элементов может быть различным, так как ограждение может иметь разнообразную сложную форму с различными поворотами, и прерываниями.

Все торцы опалубки должны быть плотно закрыты. После этого площадь сторона складываем с площадью торцов и получаем общую площадь материала для опалубки.

Правильная заливка бетонного фундамента под забор

Для того, чтобы работа по заливке фундамента шла быстрыми темпами и все процессы проходили своевременно и по технологии, необходимо придерживаться правил инструкции по заливке фундамента для забора или ограды.

Все работы нужно разделить на несколько поочередных этапов:

1. Разметка территории. Точно промерьте и выровняйте линии забора. Если форма ограды должна быть прямоугольной, то на углах возводимого ограждения вбейте колышки, которые будут натягивать нить по периметру строительства ограды. Этот метод применяется в любом без исключения строительстве для придания объекту ровного и точного пролета.

1. В соответствии с проведенной линией – натянутой нитью выкопайте траншеи или подготовьте ямы в местах установки столбов. Во втором случае следует тщательно промерить пролеты и понять, сколько именно опорных столбов будет у ограды.
2. Глубина ям под опоры забора должна не быть менее расчетной под тот вид забора, который планируется устанавливать, учитывая высоту сооружения. Стандартный размер ям под фундамент – 0,8-1,5м. Если речь идет о траншеях, то их глубина не должна быть меньше 0,5 м, а ширина – 25 см.

1. После подготовки траншей займитесь опалубкой. Она монтируется из небольших досок, высота их обычно составляет 15 см. Опалубка оградит вас от падения грунтовой стенки траншеи или ямы прямо во время заливки раствора фундамента.

1. Также позаботьтесь о дополнительном укреплении опоры и фундамента металлическими арматурными деталями. Пруты арматуры укладываются в 2 ряда, а их толщина не может превышать 8 мм.
2. Перед заливкой фундамента также проверьте, насколько правильно установлены столбы в яме, выровняйте их вертикальным уровнем на 90 градусов. Если проверка показала, что все в порядке, то заливайте смесь бетона прямо до уровня поверхности замели.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

Особенности строительства

В каждом конкретном случае могут возникать определенные проблемы из-за внешних факторов. В таком случае потребуется учесть ряд нюансов и дополнительных действий.

Как правильно сделать на склоне?

Неровность местности, по которой будет проходить заграждение, усложняет процесс работы. Есть два варианта действий.

Первым считают засыпку склона и выравнивание его, но такой процесс может быть трудозатратным. По этой причине применяют ступенчатый фундамент.

Он представляет собой одну ленту, которая отличается по толщине под каждым пролетом. Такой способ позволит создать устойчивое основание, которое будет удерживать конструкцию.

При небольшом уклоне можно поставить забор с углом наклона, который равен показателям склона. При такой ситуации бетонирование проводится частями по разграниченным участкам.

С кирпичными столбами

Кирпичные столбы обладают большой массой, что требует увеличения фундаментного основания. При таком варианте дополнительно учитывают, что требуется глубина траншеи ниже, чем уровень промерзания почвы.

Из профнастила

При использовании профнастила потребуется установка столбов до момента укладки армировочного каркаса. Столбы расставляют через каждые 1-2 метра с заглублением в грунт на 0.8 — 1.2 м.

При установке столбов их требуется обложить подушкой, которая зафиксирует положение до заливки бетоном.

Фундамент дома своими руками: подробная пошаговая инструкция

Чтобы правильно сделать фундамент, нужно внимательно изучить варианты типов конструкции и их особенности. Возведение подземной части выполняют с учетом следующих требований:

• экономическая целесообразность;
• надежность;
• прочность;
• долговечность;
• устойчивость.

Перед тем как приступить к строительным работам, следует провести исследование грунтов. На выбор правильного типа основания влияют общий вес дома, прочностные показатели почвы и уровень грунтовых вод. Внимательно сделанный и построенный с соблюдением технологии фундамент прослужит долго и не вызовет проблем при эксплуатации.

Подготовительный этап

Начать стоит с шурфов или бурения. цель при проведении этого мероприятия – выяснить, какие грунты расположены на участке, а также узнать уровень залегания грунтовых вод. Закладывать фундамент нужно с соблюдением правила: отметка подошвы должна быть как минимум на 50 см выше уровня расположения горизонта воды.

Как правильно делать исследование грунта? Для этого используют два метода:

• отрывка шурфов (глубоких ям, размеры в плане обычно составляют 1х2 м);
• ручное бурение.

В первом случае рассматривают почву на стенках ямы. Также проверяют, не пошла ли со дна вода. Во втором варианте исследуют грунт на лопастях инструмента.

После того как определили, какая почва имеется на участке, потребуется найти ее прочностные показатели. Сделать это можно с помощью специальных таблиц.

Таблица несущей способности разных типов грунтов

Типы фундаментов

Строительство фундамента своими руками предполагает использование нескольких технологий:

• столбы;
• сваи;
• лента;
• плита;
• комбинированные варианты.

Столбчатые опоры отличаются невысокой несущей способностью. Возможно устройство монолитных столбов или их сборка компактных бетонных блоков. Оба варианта прекрасно подходят для выполнения работ своими руками.

Свайный фундамент для дома бывает трех типов:

• забивной (не рекомендуется для частных строений из-за необходимости привлечения техники);
• буронабивной (подойдет при строительстве кирпичного или бетонного дома);
• винтовой (идеален для легких деревянных зданий).

Сваи позволяют сократить объем земляных работ. Нет необходимости откапывать траншеи или котлован, вывозить большое количество грунта за пределы участка. Благодаря этому качеству устройство такого типа фундамента — очень экономичный выбор. Основным недостатком станет невозможность оборудования подвала или подполья для инженерных коммуникаций. Цоколь строения в этом случае закрывают декоративными материалами.

Еще одно преимущество свай — возможность применения на заболоченном участке. Даже если уровень грунтовых вод расположен близко к поверхности земли, опоры обеспечивают необходимую несущую способность.

Следующий вариант — лента. Ее можно выполнить монолитной или из блоков. Второй вариант рационально использовать для массового строительства. Ленточный фундамент бывает:

• заглубленным (для зданий с подвалом, кирпичных и бетонных сооружений);
• мелкозаглубленным (для деревянных и каркасных домов);
• незаглубленным (технология заливки фундамента под небольшие постройки на прочном основании).

Размеры фундамента

Ширина и глубина фундамента зависят от типа грунта, климатических условий и рельефа местности. Заборы из профнастила обычно имеют сплошную конструкцию и поэтому ветровые нагрузки на них велики. Это следует учитывать при проектировании фундамента.

Практика показала, что фундамент глубиной 500 мм и шириной 200 мм отлично работает в условиях средней полосы России. В местах установки опор рекомендуется увеличить ширину и глубину на 100 мм.

Если забор будет иметь кирпичные столбы, ширина фундамента должна быть не меньше ширины столбов.

Фундамент должен возвышаться над землей по крайней мере на 8…10 см.

Для тяжелых конструкций

Тяжелые ограждения являются конструкциями из кирпича, камня или бетона и обладают большой массой, поэтому зачастую при неправильном устройстве фундамента подвержены деформации, для этих заборов необходим более мощный монолитный ленточный цоколь.

При устройстве данного фундамента необходимо рыть всю траншею глубиной на 30-40 см больше глубины промерзания, для достижения максимальной надежности необходимо делать более мощный армированный пояс из арматуры не менее 12 мм, именно благодаря армированию нагрузка будет распределяться равномерно по всей конструкции.

Нужно помнить, что ширина заливки должна быть больше, чем у стенки конструкции, на 15-20 см. Таким образом получится монолитный ленточный фундамент особой прочности.

Важным этапом является заливка бетона, поэтому, прежде чем перейти к этому процессу, следует убедиться, что все готово, и проверить наличие необходимого инструмента. Заливают фундамент обычным бетоном. Для изготовления раствора самостоятельно необходимые пропорции составляют 2:2:1 (щебень:песок:цемент).

Такое бетонное основание для забора прослужит долгие годы без дефектов и повреждений.
