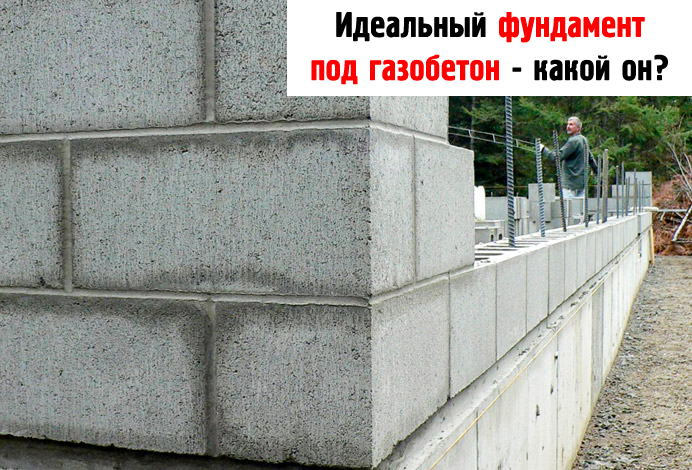

Ленточный фундамент для дома из газобетона

Требования к фундаменту

Нормативные акты СНиП —84 «Бетонные и железобетонные конструкции» регламентируют, что ячеистый бетон имеет наименьший показатель модуля по упругости и требует качественного фундаментального упрочнения.

Посмотреть «СНиП » или cкачать в PDF (952.4 KB)

Пенобетон — легкий материал, поэтому технические требования к фундаменту под газобетонный дом более мягкие и прозрачные, чем в случае с кирпичной кладкой. Существует несколько типов фундаментальных основ, выбирать тот или иной вид следует, руководствуясь показателями возможности выполнения нужного предназначения в каждом конкретном случае. Правильный фундамент под дом из газобетона должен отвечать таким требованиям:

• Удерживать стабильную форму сооружения. Фундамент должен упрочнять строение и придавать форме нужную жесткость.
• Распределить нагрузку от общего веса конструкции на грунт.
• Обеспечить равномерную осадку. Если здание станет оседать лишь с одной стороны, сооружение может наклониться, а стены пойдут трещинами.
• Адаптироваться к типу грунта и предотвратить процессы деформации отстроенного здания.
• Распределить боковую нагрузку конструкции на цокольную возвышенность и несущие стены.

Какой фундамент нужен под дом из газобетона?

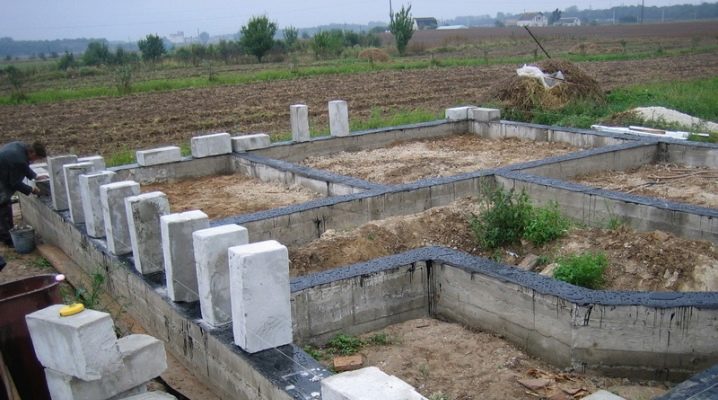

Фундамент для дома из газобетона

Выбор следует делать исходить из того, может ли фундамент выполнять свое основное предназначение:

Этим требованиям должен удовлетворять фундамент любого вида.

Какой фундамент лучше для дома из газобетона

Ввиду легкости будущего строения к основанию выдвигаются более мягкие требования. А чтобы определиться, нужно рассмотреть,

Виды и типы фундамента под строительство дома из газоблоков (рекомендации, требования, сравнение)

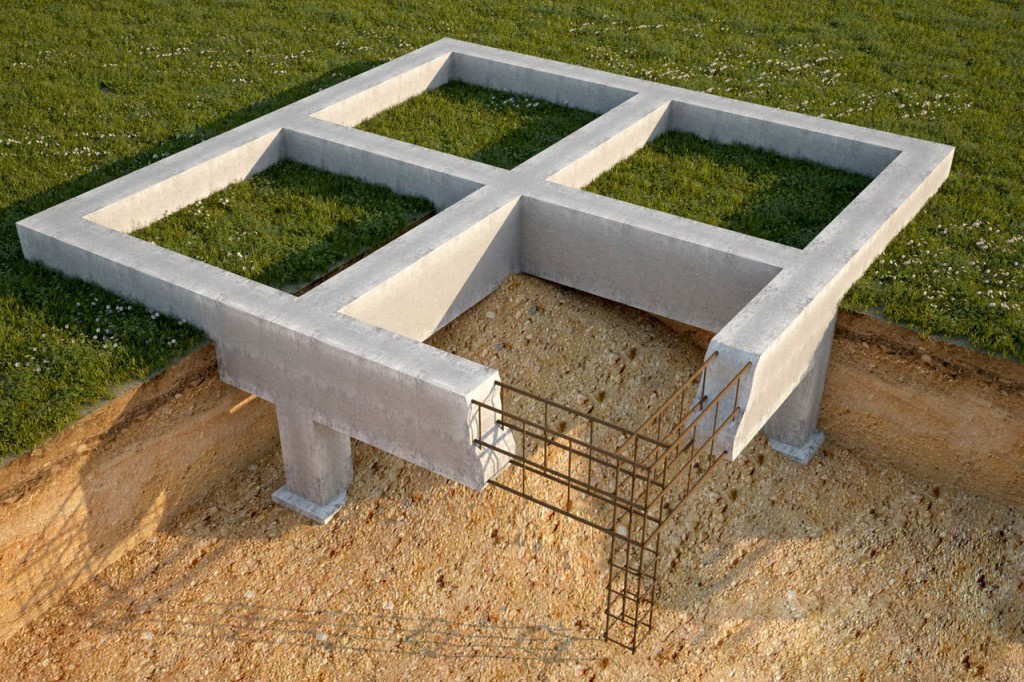

Что представляет собой комбинированная опора

Это конструкция в виде рамы, на которую опираются все стены здания и внутренние, и наружные. Такая опора при нужной глубине погружения свай обладает достаточной жесткостью, чтобы выдержать сезонные подвижки грунта, будь то морозное пучение или излишняя влажность почвы, для чего проводится армирование и свай и ленты, связывающей их в одно целое.

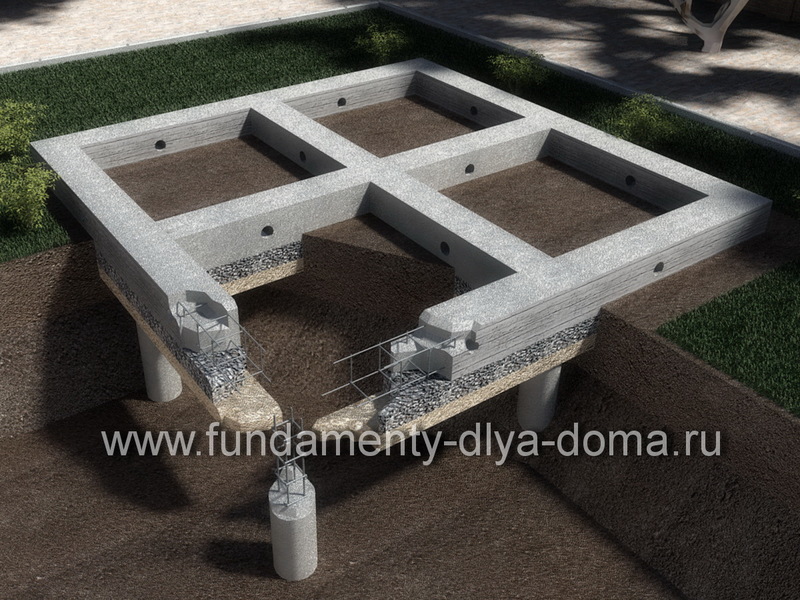

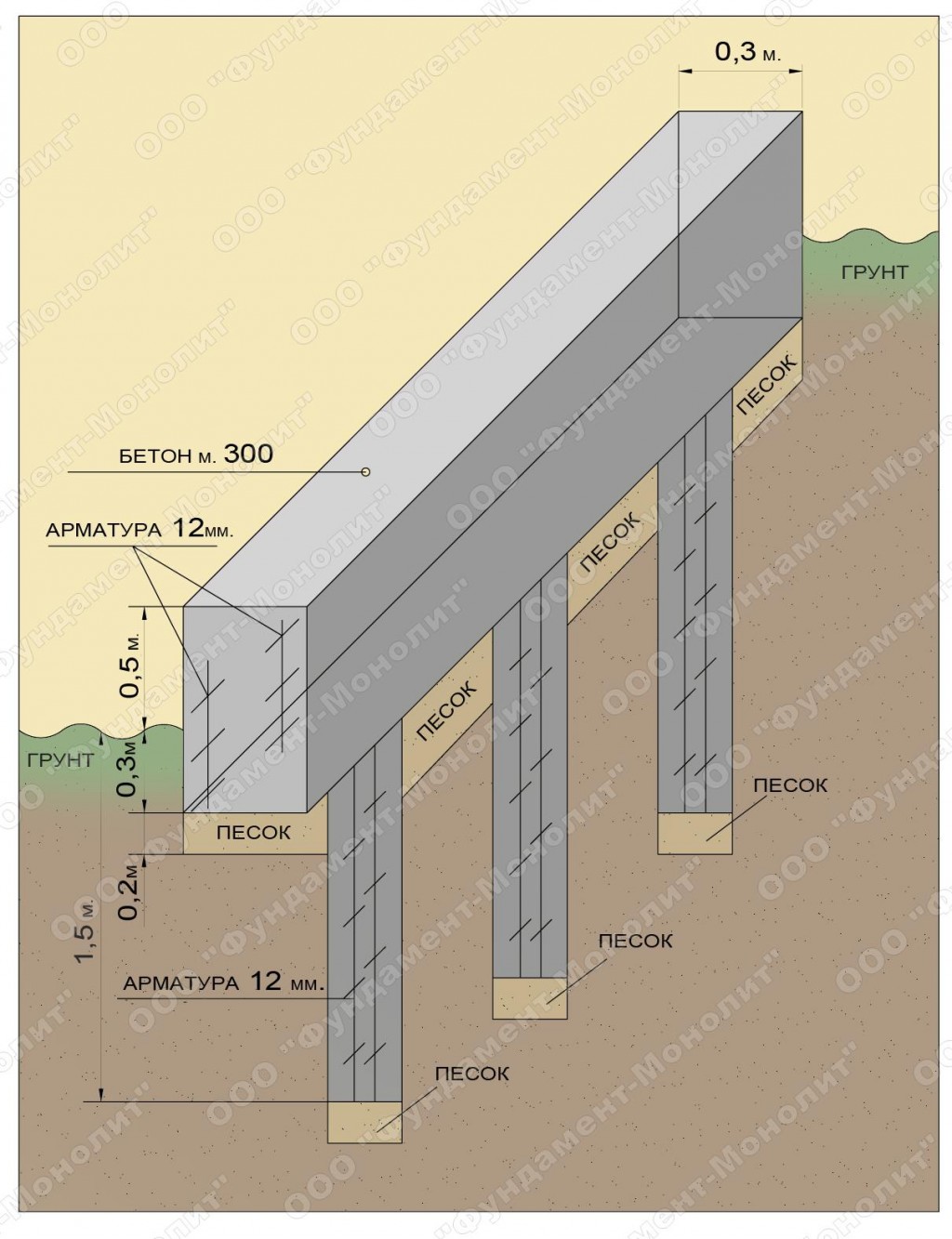

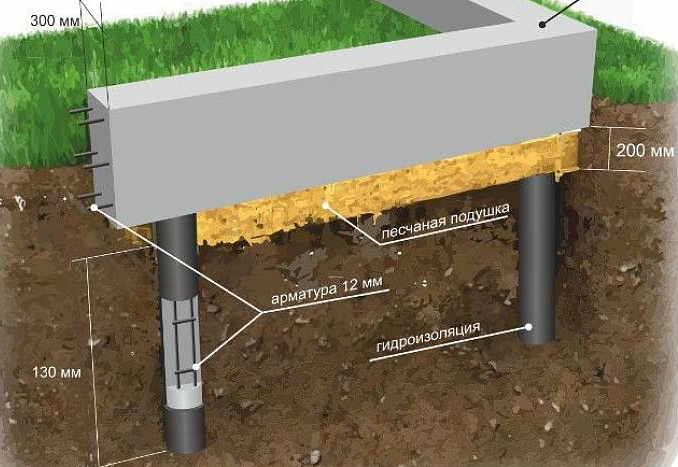

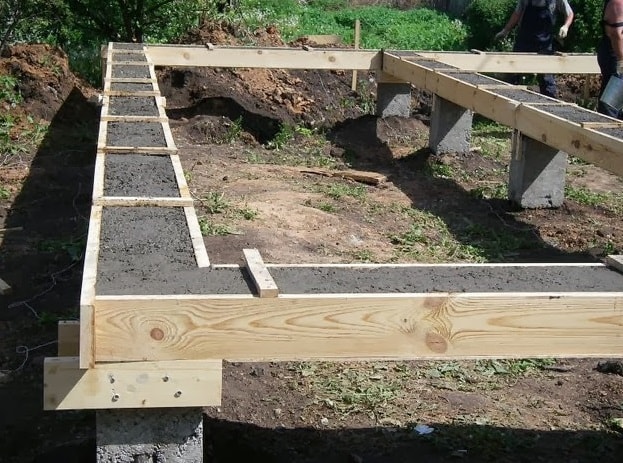

Комбинированный фундамент

В качестве свай, если предполагается возводить фундамент под дом свайно ленточный, используют трубы – металлические полые, асбестоцементные или опоры делаются по технологии буронабивных свай. Верх точечных опор, после того как бетон наберет необходимую прочность, выравнивают по горизонту, используя нивелир или теодолит.

Подобная конструкция, если сравнивать с заглубленной, обходится дешевле и не требует больших физических затрат. Кроме этого преимуществом таких опор является то, что здание можно строить на пучинистых грунтах или на склоне.

Особенности монолитной опорной ленты

В условиях средней полосы России индивидуальное строительство ведется чаще всего с использованием такой конструкции, как мелкозаглубленный ленточный фундамент для дома из газобетона. Естественно, что о подвальном помещении речи в этом случае не идет.

Основания для постройки небольшой глубины могут выполняться из различных материалов:

• монолитного железобетона;
• сборных элементов заводского изготовления (ФБС и его разновидности);
• штучных материалов в виде бетонных блоков, красного кирпича, бутового камня.

Ленточный монолитный фундамент

Монолитная лента может применяться для устойчивых грунтов и выполняться своими руками. Сборное основание потребует наличия на участке автокрана для монтажа крупных бетонных блоков. Если выбирается ленточный фундамент под дом из газобетона из штучных материалов, то для большей прочности он может дополняться армопоясами с применением металлической или стеклопластиковой арматуры, опалубки и бетонной смеси. Пояс может выполняться как в нижней части самой опорной конструкции, так и по ее верху.

Но нужно иметь в виду, что для пучинистых грунтов и с высоким уровнем подземных вод сборное основание не применяется, так же как и выполняемое из мелких штучных элементов.

По степени экономичности монолитная железобетонная лента является самой невыгодной, если ее возведением занимаются наемные рабочие. Сэкономить можно, лишь при условии, что все работы будут выполняться самостоятельно. Свайно ленточный фундамент для дома из газобетона выгоднее.

Как делается опорная конструкция мелко-заглубленная

Прежде чем приступить к устройству основания, рекомендуется составить чертеж будущей конструкции с размерами по ширине и длине всех частей монолитной железобетонной ленты. Исходя из проектных размеров, на участке делается разметка для рытья траншей под ленту. Разметку производят при помощи тонкого шнура и колышков.

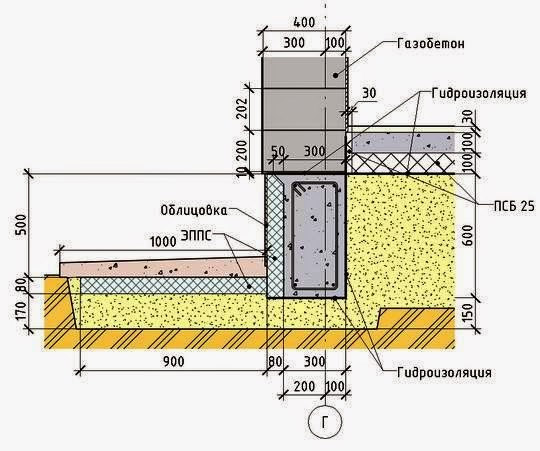

Устройство ленточного мелкозаглубленного фундамента

Дно траншеи, где будет располагаться ленточный монолитный фундамент для дома из газобетона, тщательно выравнивается и зачищается от остатков плодородного грунта. После этого необходимо сделать песчаную подсыпку. Песок укладывают послойно с увлажнением и трамбованием каждого слоя. Песчаная подушка – обязательное условие для прочности возводимой конструкции.

Ширина и глубина траншеи зависят от параметров самого здания, его этажности, площади, материала кровли, толщины плодородного слоя на участке. Если строится ленточный фундамент под дом из газобетона в несколько этажей, основание потребуется расширить и углубить. Кровельный материал тоже оказывает влияние на размеры фундамента. Ведь шиферная кровля тяжелее, чем крыша из металлопрофиля, а значит и нагрузка на основание будет выше, что потребует более мощной опоры.

Утепление ленточного фундамента

Для того чтобы сделать мелкозаглубленную опорную конструкцию и при этом сохранить в доме тепло, рекомендуется провести утепление нижней части основания. Для этого перед тем, как устраивать мелкозаглубленный ленточный фундамент для дома из газобетона нужно в траншею установить плиты утеплителя, не поддающиеся гниению. Такая технология позволит исключить промерзание цоколя, тем самым сохранит тепло в доме и предотвратит пучение грунта в зимний период. При этом утеплитель лучше раскладывать на некоторой глубине, а не под самым верхом монолитной ленты, чтобы исключить промерзание почвы под нижней частью опорной конструкции.

Что касается армирования, то для ленточной опоры каркас делается из двух сеток, устанавливаемых параллельно и связываемых между собой отдельными металлическими стержнями.

В любом случае, решая делать ленточный монолитный фундамент для дома из газобетона или какой другой, в первую очередь составляется проект, исследуется грунт на участке строительства и только после этого приступают к непосредственному возведению строения.

Возможно, вам будет интересно: Плитный или ленточный фундамент для дома из пеноблоков – расчет и заливка Как залить правильный фундамент для дома своими руками  Ленточный и столбчатый фундаменты своими руками для каркасного дома Ленточный фундамент для дома из бруса – как рассчитать и сделать

Мелкозаглубленный фундамент для дома из газобетона

При выборе материалов для постройки будущего дома необходимо уделить особое внимание основанию, на котором он будет стоять. Если база будет выполнена правильно, несущие стены прослужат долго и не потрескаются. Итак, как правильно сделать мелкозаглубленный ленточный фундамент для дома из газобетона или газосиликата?

Плюсы и минусы дома из газобетона

Газоблок обладает следующими положительными качествами:

• теплоизоляция и звукоизоляция, строения из него являются энергосберегающими;
• небольшой вес – экономия на фундаменте, ведь не нужно создавать мощное основание и глубоко вкапывать его в землю;
• цена дешевле кирпича и других старых материалов.

В то ж время газобетон хрупок. При движении грунта на нем появляются и расходятся по всей конструкции трещины. Поэтому важно грамотно подобрать тип фундамента.

Как выбрать тип фундамента для строительства

Главные критерии выбора будущего основания под газобетонный дом:

• Общий вес конструкции: каркаса, мебели, отделочных материалов, бытовой техники, кровельного материала, возможных осадков на крыше;
• Пучинистость и глубина промерзания почвы, на которой будет вестись строительство.

Промерзание грунтов в России.

Типы фундамента для дома из газоблока:

• Мелкозаглубленный ленточный, с высотой от глубинной отметки до поверхности не более 10-15 сантиметров. Идеально удерживает конструкцию сооружения на сильно пучинистой почве, а также со средней глубиной промерзания.
• Монолитный – цельная плита из металлической арматуры и бетона высокого качества. Подходит для пучинистых грунтов любой сложности, необходимо сделать отдельный расчет глубины заложения. Минус – затратный вариант, до 1/3 стоимости всего сооружения.
• Ленточный на сваях. Ставится на особо неустойчивых грунтах среднего и сильного пучения. Совмещает ленточную и свайную технологию, сложен в исполнении. Рассчитывается оптимальное расположение, глубина заложения ленты и свай, необходим ростверк для усиления конструкции. Рекомендуются делать дренаж для отвода талых и грунтовых вод.

Исходя из характеристик, под дом из газобетона лучше выбрать мелкозаглубленный ленточный фундамент (МЗЛФ). Он состоит из песчаной подушки для нивелирования почвенных колебаний и общего укрепления, бетонной ленты с армированием, гидроизоляции, дренажа и утепления.

Устройство МЗЛФ

Чтобы понимать, как строить фундамент, нужно знать, из чего он состоит. Первым элементом является песчаная подушка. Она нивелирует почвенные колебания, усиливает конструкцию.

Вторая часть – сама бетонная лента, усиленная арматурой. Также важными составляющими являются гидроизоляция, дренаж и утепление.

Этапы строительства

1. Планирование. В первую очередь делается расчет общего веса конструкции, в том числе полезной массы и самой коробки газобетонного здания. Готовится чертеж строения, изучаются почвенные характеристики. После этого рисуется схема основания со всеми углами, несущими стенами и внутренними перегородками.

2. Подготовка земельного участка. Начинается все с очистки территории от мусора и растительности. Деревья и кустарники удаляются вместе с корневой системой. Если планируется усиление сваями и ростверком, нужно выкопать контрольную яму глубиной 1-1.5 метров, чтобы изучить почвенный слой грунтов.

3. Рытье траншеи. Глубина рва не будет превышать 15 см. Но нужно учитывать приблизительно такую же толщину песчаной подушки. Кроме этого, ленты должны быть шире несущих стен на 15 см. Дно готовой траншеи необходимо выровнять от бугров и выемок.

Разметка и выемка грунта.

4. Создание песчаной подушки. Для этого необходимо взять крупный песок, насыпать на дно траншеи слоем в 10-15 см. После этого полить водой и хорошо утрамбовать, чтобы поверхность была ровной. На сильно пучинистых грунтах песок можно усилить щебнем мелкой фракции, до 5 см.

5. Создание опалубки. Форма делается из ровных деревянных досок или щитов. Ее можно устроить на разной глубине. Опалубку ставят непосредственно в траншее или на поверхности земли.

В готовой конструкции необходимо рассчитать и сделать вентиляционные отверстия.

6. Армирование. Необходимый этап для усиления ленты на пучинистых грунтах. Делается армирование из специальных металлических прутьев либо арматуры. Все элементы связываются между собой проволокой, использовать сварку нельзя.

7. Дренаж. Отвод воды необходим для того, чтобы подземные потоки и влага не разрушали фундамент. Сделать расчет системы нужно непосредственно перед заливкой бетонного раствора, отдельно от вентиляции.

8. Основная лента. Необходимо приготовить и залить послойно бетон. Глубина заложения нижнего слоя не должна превышать 15 см. После высыхания делается второй слой, затем третий и так далее. Когда все будет залито, поверхность накрывается пленкой до полного затвердения.

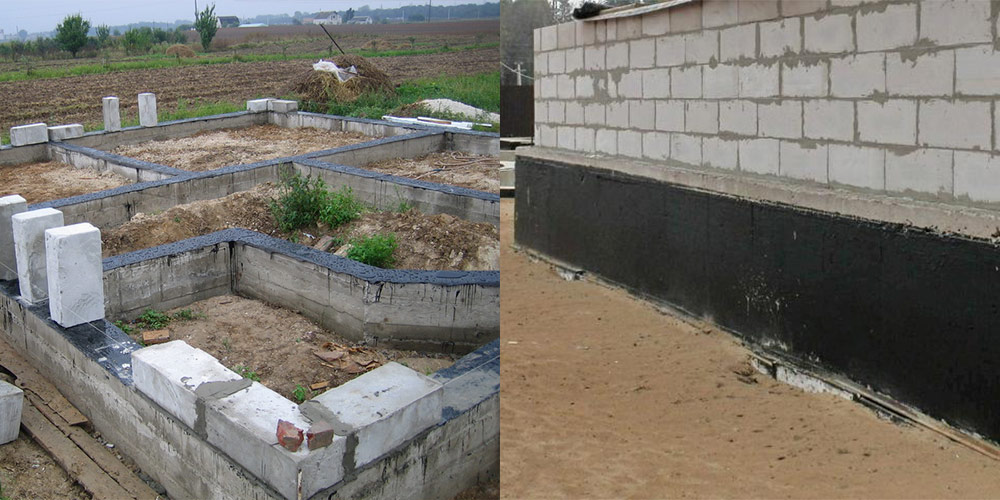

9. Гидроизоляция и утепление. Листы рубероида выкладываются на обработанное мастикой основание ленты. Когда гидрозащита сцепится, можно делать термоизоляцию. Утеплительные материалы для пучинистой почвы нужно выбирать с помощью специалиста.

Создание мелкозаглубленного фундамента для дома из газобетона предусматривает расчет целой системы по защите фундамента от неблагоприятных факторов. Созданное в соответствии с техническими требованиями основание сможет нивелировать любые колебания почвы. Оно надежно удерживает конструкцию дома, не давая ей разрушаться.

Виды винтовых свай

Винтовые сваи представляют собой полые металлические трубы с заостренным конусообразным наконечником и спиралевидными лопастями на основании. Благодаря такому строению они достаточно легко заглубляются в грунт и надежно фиксируются в его твердых слоях. Даже пучение при промерзании грунта не способно уменьшить их устойчивость.

Винтовые опоры бывают нескольких видов, отличаются по:

• Строению: диаметру, длине и толщине ствола. Диаметр может варьироваться от 57 до 325 мм. Наиболее популярным размером в свайном строительстве является 108 мм.
• Типу наконечника: сварной или литой. Для изготовления первого типа зарезается край трубы и части свариваются между собой, в результате чего получается наконечник. Далее приваривается лопасть. При соблюдении технологии, сваи с таким наконечником отлично справляются со своими функциями в стандартных условиях. Литые наконечники отливаются целиком, а за счет отсутствия сварного шва между трубой и лопастями отличаются повышенной прочностью. Как правило, их используют для крупных строений и в условиях вечной мерзлоты;
• Типу и количеству лопастей: Широколопастные сваи наиболее распространены в строительстве домов на большинстве типов грунтов. Бывают с одной или несколькими лопастями на разных уровнях трубы. У них хорошая несущая способность из-за большой площади давления и повышенной устойчивости на же обычно применяются на скалистых участках с твердыми породами. Благодаря зауженной лопасти с многовитковой нарезкой, такая свая может быть без повреждений вмонтирована в сложный грунт и выдерживать нагрузку дома.

Какой фундамент выбрать для дома из газобетона

При выборе основания следует учитывать:

• тип грунта;
• глубину промерзания;
• расположение подземных вод.

Самый популярный в средней полосе – ленточный фундамент под дом из газобетона. Подходит ленточный фундамент для стабильных и средних грунтов. Глубина фундамента под газобетон зависит от показателей грунта и уровня вод. При нормальных показателях (непучинистые грунты, воды глубоко) можно проектировать мелкозаглубленный ленточный фундамент для дома из газобетона, в том числе двухэтажного. Это недорогой и надежный вариант.

Если воды неглубоко или рельеф с резкими перепадами высот, предпочтителен свайный фундамент с монолитным ж/б ростверком. При плохих характеристиках грунта – свайно-ленточный фундамент для дома из газобетона: он сочетает устойчивость свайного и пластичность ленточного. Стоит дороже предыдущих.

Самый дорогой вариант – монолитная плита. Подходит в том числе для слабых грунтов. Толщина плиты фундамента под газобетонный дом зависит от его массы, обычно в пределах 25 см. Большая толщина – повышенные финансовые затраты, а выигрыш по прочности незначительный.

Зависимость типа фундамента под дом из газоблоков от характеристик участка

Фундаменты спасают дом от подвижности сложных грунтов, от грунтовых вод и от обычных, «штатных» осадков.

Площадь контакта фундамента с грунтом должна соответствовать нагрузке с учётом предполагаемого отпора грунта. Максимальный отпор (реактивное давление) грунта определяется экспериментально на основе принципов механики грунтов, и в государственных строительных нормах даются таблицы допускаемого отпора грунта для тех или иных географических зон.

Энциклопедия Колльера

Непременно нужно ещё до проектирования дома заказать геодезическое заключение об особенностях почвы на участке.

Для получения пробы грунта под фундамент необходимо пробурить контрольную скважину на участке строительства

Выбор фундамента зависит от:

• характеристик грунта — на скале, песчанике, слежавшемся гравии или плотном суглинке годится любой солидный малозаглублённый фундамент, кроме свайного (трудно вкручивать сваи). Если грунт зыбкий и неравномерный, то для тяжёлого блочного дома лучше применить плиту или винтовые глубокие сваи. Если же если ваша земля — плывун или болото, то строительство такого дома вообще нецелесообразно;

  Классификация грунтов в методическом пособии «Грунты. Фундаменты. Выбор оптимального фундамента». Для каждого типа грунта нужно принимать решение о типе фундамента и целесообразности строительства

• уровня грунтовых вод — если он небольшой, то довольно будет и заглублённого ленточного основания, если же грунтовые воды высоки, а грунт склонен к пучинистости, то надёжнее окажется свайный фундамент с бетонным ростверком. При особенно высоком уровне грунтовых вод иногда необходим монолитный прочный бетонный фундамент-плита;

  Структура грунтовых вод на вашем участке также оказывает огромное влияние на выбор типа фундамента

• глубины промерзания почвы — обычно это около 80 сантиметров, но возможны отклонения. Для любого типа заглублённого фундамента нижняя его точка должна находиться ниже точки замерзания грунта;

  Глубина заложения фундамента на подвижных грунтах должна быть больше уровня промерзания почвы

• наличия «линз» воды между слоями почвы — здесь годятся только плита или винтовые сваи;

  Схема проницаемой сверху почвы, при которой образуются внутренние «линзы» воды

• рельефа участка — при строительстве на склонах годятся лишь ленточный заглублённый фундамент сложной конфигурации и винтовые сваи.

  На участках со склоном фундаменты могут устанавливаться по-разному

Пригодных для тяжёлого дома из газобетонных блоков видов фундаментов очень мало. Все они имеют определённую заглублённость, лежат на щебне или песке, между основанием и постройкой всегда имеется гидроизоляция. Исключение составляет лишь свайный фундамент — он обходится без подушки (хотя иногда на ней лежит заглублённый ростверк).

Виды фундамента для дома из газобетона.

Существуют различные типы фундаментов – столбчатые, свайные, ленточные, плитные, бетонные, бутовые. Большинство из них подходит для газобетона. Однако, самые популярные типы фундамента для газобетона – ленточный фундамент, буронабивные сваи, фундаментная монолитная плита. Это подтверждается экономической выгодой.

Ленточный фундамент для газобетона

Если в доме планируется подвал или цокольный этаж, то целесообразно возводить ленточный фундамент. Это железобетонная полоса, идущая под всеми внутренними и наружными стенами постройки и образующая стены подвальных помещений.

Также ленточный фундамент для дома из газобетона выбирают для строительства на участке с неоднородным грунтом, чтобы избежать угрозы неравномерных усадок фундамента. Ленточный армированный фундамент в силу своей целостности способен перераспределять нагрузку, защищая дом от трещин и деформаций.

Технология строительства ленточного фундамента проще, чем у свайного или плитного фундамента. Однако он считается одним из самых дорогих в связи с повышенной трудоемкостью и большим расходом материалов (бетон, опалубка, обязательное применение крана) по сравнению со столбчатым видом фундамента.

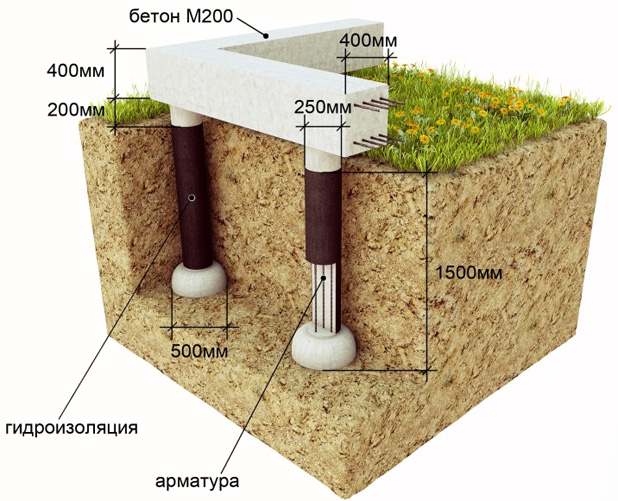

Буронабивной фундамент для дома из газоблоков

Если грунт не пучинистый, в качестве фундамента для дома из газоблоков можно использовать буронабивные сваи 2. Происходит этот процесс следующим образом. На участке бурятся сваи и заливаются бетоном. В этом случае решается и вопрос с промерзанием, так как сваи бурятся глубже уровня промерзания, тем самым, обеспечивая наибольшую устойчивость. Все сваи по несущим стенам увязываются ростверком. Для этого осуществляют армирование, ставят опалубку и заливают бетоном, получая в результате монолитную балку, опирающуюся на сваи. За счет этого распределяется общая нагрузка дома равномерно на все сваи.

Монолитная фундаментная плита для дома из газобетона

Монолитный плитный фундамент целесообразно использовать на сложных грунтах и в домах без подвалов.

Среди главных преимуществ монолитной фундаментной плиты можно отметить невысокую стоимость и простоту изготовления.

Многих интересует минимальная глубина фундамента для дома из газобетона, так вот плитный фундамент как раз относится к классу мелкозаглубленных или незаглубленных фундаментов. Он представляет собой монолитную фундаментную плиту, которая укладывается на слой тщательно утрамбованного песка или щебня, под которым расположен выровненный грунт.

Если на вашем участке не пучинистый грунт, то вы можете рассматривать мелкозаглубленный фундамент для дома из газобетона как один из возможных вариантов для вас. Однако важно знать, что для такого фундамента необходимо качественное утепление. В Самарской области очень редко используют такие проектные решения.

Мелкозаглубленный фундамент может быть заложен на глубине от 40-50 см. Для этого снимают 0,5 м чернозема и заливают монолитную плиту. Утепление в таком случае идет либо вертикальное высокоэффективным утеплителем, либо под отмосткой. Если, к примеру, грунт песчаный и фундамент хорошо утеплен согласно проектным расчетам – то риски снижаются к минимуму.

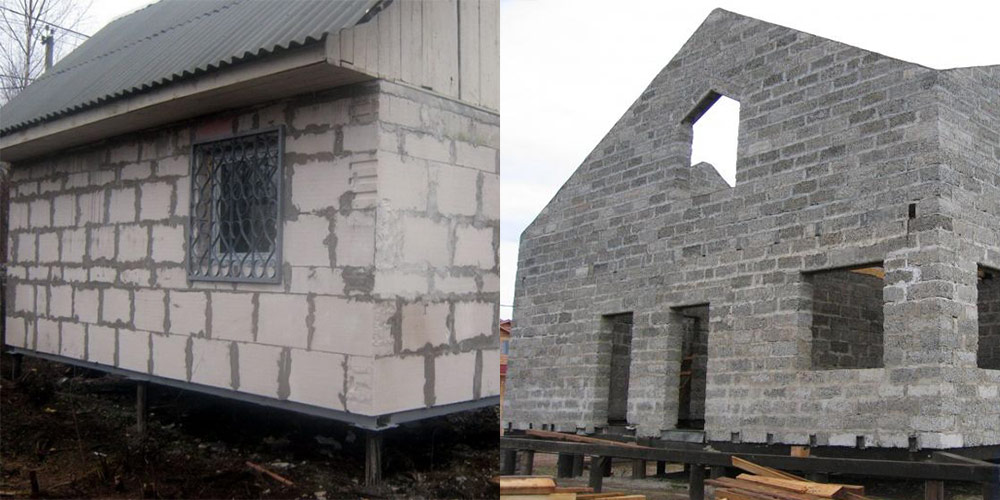

Свайно-винтовой фундамент для газобетона

На болотистой местности, а также рядом с пристанью, где вода постоянно выходит из берегов, под деревянные дома в большинстве случаев используют свайно-винтовой фундамент. Теоретически такой фундамент под дом из газобетона также подходит, однако редко применяется только в случаях, когда целесообразность его возведения вызвана расчетами специалистов.

Узнайте больше о газобетоне и о строительстве из него в учебном центре ""

Виды фундаментов под дом из газоблока

Предложенные в статье фундаменты отличаются по стоимости обустройства — наиболее дорогим является основание на ЖБ сваях, далее — лента глубокого заложения и фундаментная плита. Самый экономичный и быстрый в возведении вариант — ленточный фундамент мелкого заложения.

Рассмотрим каждый из представленных видов фундамента подробнее.

к оглавлению ↑

Ленточный фундамент

Ленточный фундамент под дом из газобетона повторяет контуры внутренних и наружных стен дома и имеет одинаковое сечение по всему периметру здания. Ленту можно делать сборной (из ФБС блоков) либо монолитной (из железобетона).

При монтаже сборной ленты своими руками нужно выполнять армирование блоков посредством размещения между рядами кладки арматуры диаметром 12-16 мм. Для укладки арматуры на поверхности блоков перфоратором создаются штробы. Количество поясов арматуры — 3 шт. Для увеличения жесткости фундамента поверх сборной ленты формируется монолитное армированное цокольное перекрытие толщиной 10-20 см, которое обеспечивает целостность стен из газобетона при неравномерной осадке фундамента.

Ленточный фундамент

Касаемо глубины заложения, которую должен иметь ленточный фундамент:

Проектируя ленточный фундамент для дома из газобетона учитывайте, что ширина ленты должна равняться ширине стен дома (при поднятии стен  из газобетонного блока в 1 ряд — 40 см). Согласно техническим нормам, допустимо свисание блока на 25% от ширины (т.е при стене в 40 см ленточный фундамент может иметь ширину 30 см), однако такая конфигурация ленты не прощает ошибок на стадии строительства (армирование и качество бетонирования) и если вы создаете фундамент своими руками, без опыта, на компромисс с надежностью строения с целью экономии материалов лучше не идти.

к оглавлению ↑

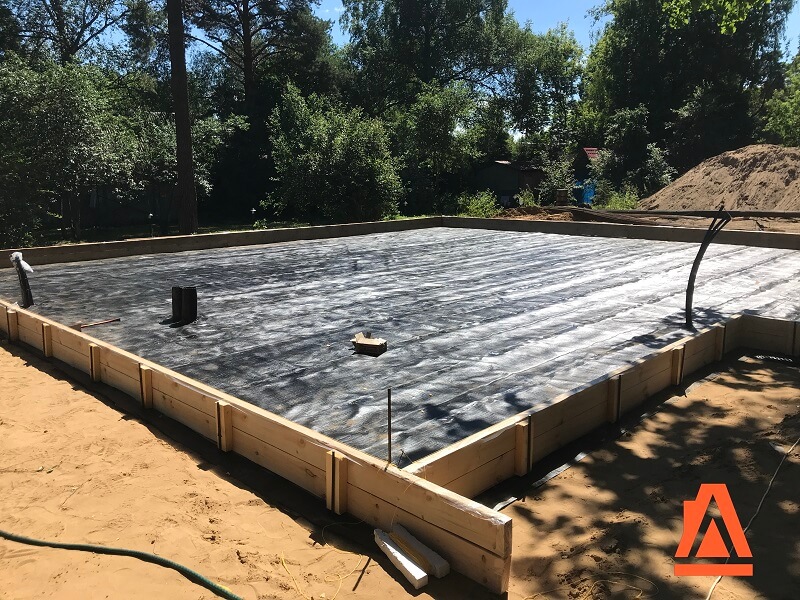

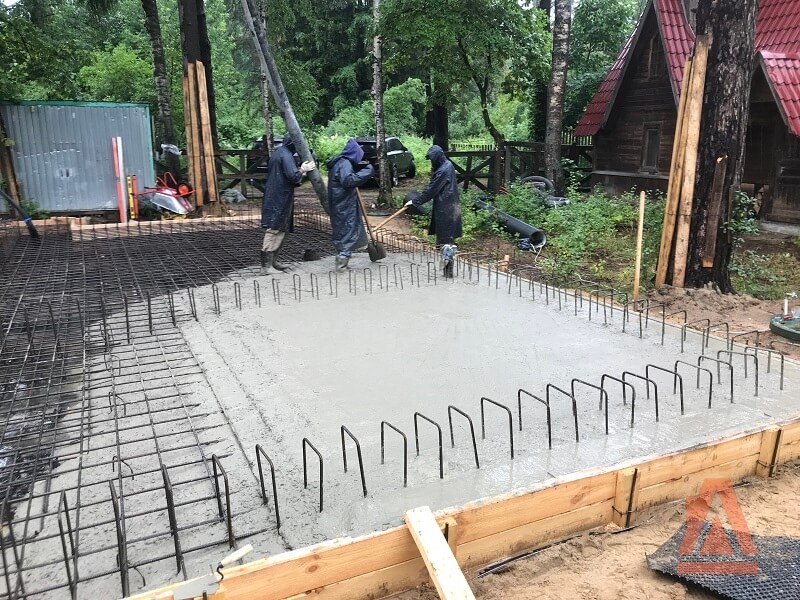

Плитный фундамент

Плитный фундамент под дом из газобетона имеет максимально возможную несущую способность, которая достигается благодаря большой опорной площади плиты, занимающей всю площадь здания.  Это предпочтительный вариант фундамента для обустройства здания из газобетонных блоков с цокольным этажом, поскольку плита будет использоваться в качестве цокольного перекрытия.

Плитный фундамент имеет толщину 30-50 см, он выполнятся в двух конфигурациях: незаглубленной — плита формируется на поверхности грунта, и заглубленной — основание заливается на дне котлована (используется при строительстве домов с подвалом).

Монолитный плитный фундамент — приоритетный выбор при строительстве газобетонных домов в пучинистых грунтах, подвижной почве и в сейсмически опасных регионах. За счет того, что плита «плавает» — перемещается вместе с подвижным грунтом, он не допускает неравномерной деформации стен здания.

Плитный фундамент

Плитный фундамент в процессе обустройства утепляется (плита заливается поверх теплоизоляционного пирога из ЭППС), что лишает необходимости последующего утепления пола здания.

Главный недостаток монолитной плиты — ее высокая стоимость. Даже если вы будете вести строительство своими руками, из-за больших затрат на арматуру и бетон плита обойдется значительно дороже, чем ленточный фундамент.

к оглавлению ↑

Технология строительства плитного фундамента (видео)

к оглавлению ↑

Свайный фундамент

Конструкция свайного фундамента состоит из двух частей — железобетонных опор и соединяющего их ростверка. Это дорогой, но надежный фундамент, позволяющий строить газобетонный дом в любых грунтовых условиях.

В малоэтажном строительстве применяются забивные сваи сечением 25*25 и 30*30 см, длина которых выбирается исходя из геологии участка (4-12 метров). Обвязка опор выполняется железобетонным ростверком ленточного типа, который выступает в качестве опорной поверхности для кладки стен. Габариты ростверка подбираются по ширине стен дома, для кладки из одного ряда блоков — 40*20 см.

В пучинистых грунтах обустраивается поднятый ростверк на сваях, возвышающийся над поверхностью почвы на 30-40 см. Такая конфигурация обвязки защищает ростверк от выталкивающих воздействия грунта, а сваи, углубленные в несжимаемые пласты почвы, устойчиво переносят касательные нагрузки пучения.

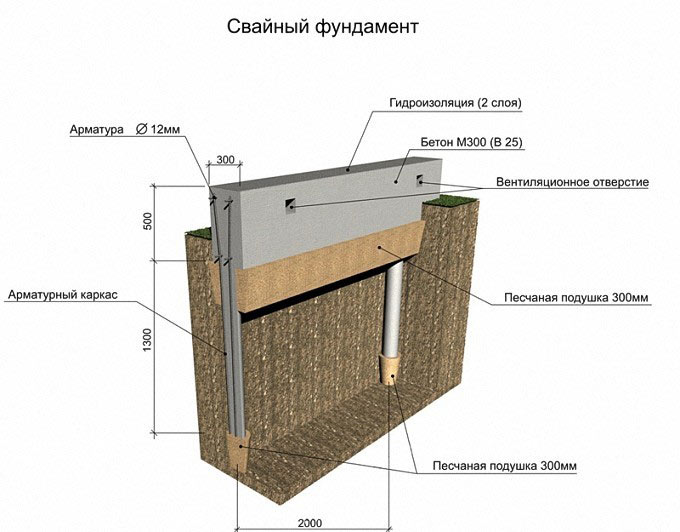

Схема фундамента из железобетонных свай

Учитывайте, что в отличие от ленточных и плитных оснований, обустроить которые можно своими руками, монтаж фундамента на ЖБ сваях требует привлечения спецтехники — копровых установок, выполняющих забивку опор в землю. Средняя стоимость забивки свай составляет 300-350 рублей за погонный метр конструкции. Своими руками можно выполнить лишь обвязку свай. Для создания ростверка по периметру опор формируется опалубка, в которую устанавливается армокаркас и выполняется бетонирование.

Выбирая, какой фундамент лучше использовать для дома из газобетонных блоков, не идите на поводу у экономии, поскольку итоговая долговечность здания непосредственно зависит от надежности его основания.

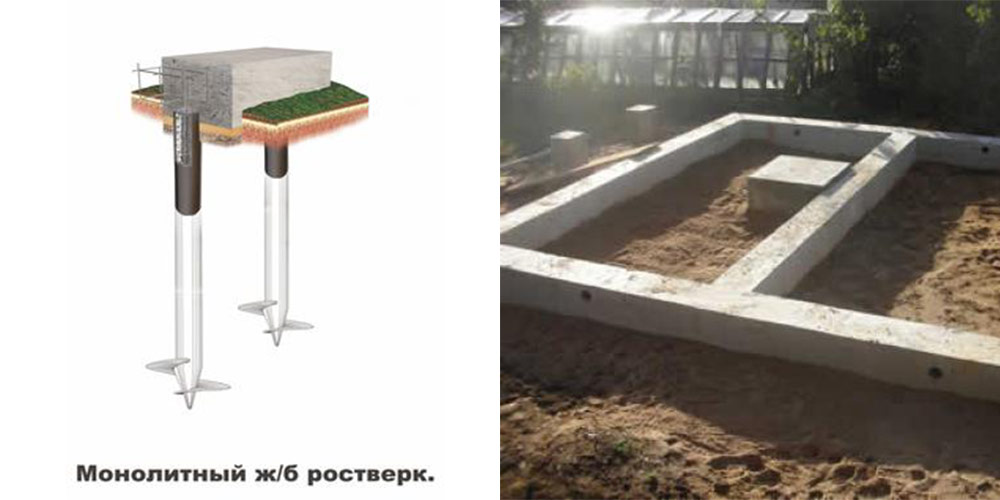

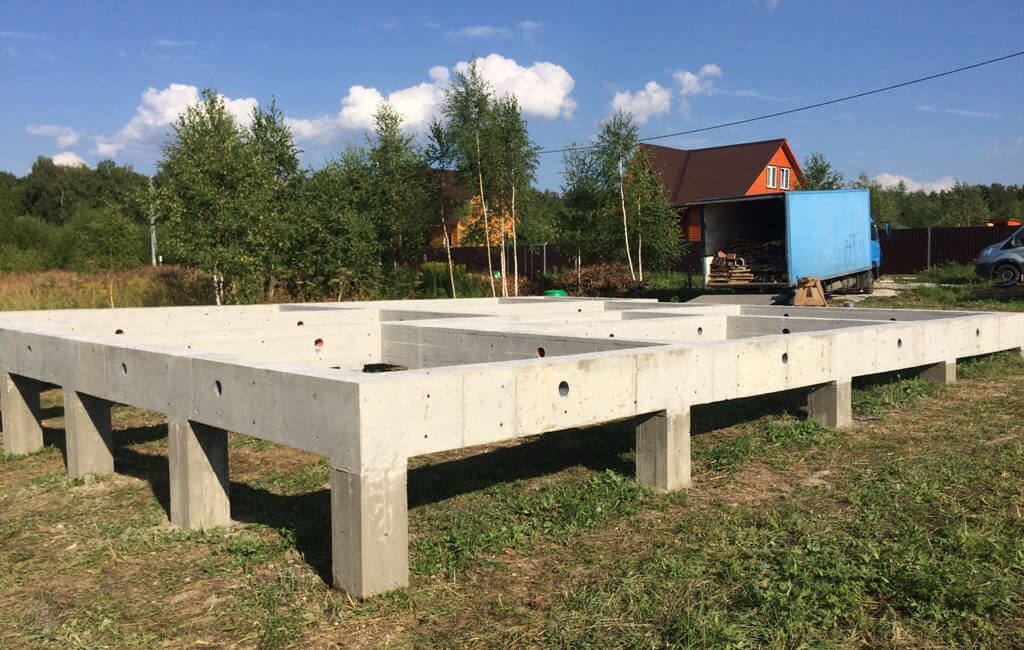

Ростверк

Наземные части, или оголовки, отдельно установленных свай обвязывают цельной жесткой рамой железобетонного ростверка. Таким образом появляется единая, объединенная конструкция фундамента. Основной функцией ростверка является равномерное распределение постоянных и временно возникающих нагрузок, а также обеспечение возможности возведения стен.

Обвязка может быть выполнена:

• монолитной или сборной;
• в виде балок или цельной плиты;
• висячим, наземным, либо заглубленным.

При устройстве монолитного ростверка используется опалубка и в обязательном порядке устанавливается арматура, которая связывается с выпусками свай или ее металлическими оголовками.

Виды фундаментных оснований

Поскольку газобетон достаточно лёгкий материал, то в качестве несущего основания можно использовать практически любой тип фундамента, применяемый в малоэтажной застройке.

Это могут быть:

• ленточный;
• свайный;
• столбчатый;
• плитный.

В проекте должны учитываться особенности грунта

Проект фундамента должен учитывать технические особенности каждого типа основания и тип грунта на участке строительства.

С этой точки зрения и следует производить расчёт фундамента, чтобы правильно ответить на вопрос «какой фундамент лучше для дома из газобетона?».

Ниже представлены возможные варианты фундамента для дома из газобетона.

Ленточный

Ленточный фундамент под дом из газобетона является наиболее распространённым вариантом основания. Он имеет вид длинной узкой ленты, проходящей под всеми наружными и внутренними стенами постройки.

Использовать ленточные основания под газосиликатные стены можно только на достаточно прочных почвах. Слабые или водонасыщенные грунты могут стать причиной деформации фундамента-ленты, что приведёт к повреждению стен постройки.

Ширина фундамента под газобетон не должна быть уже ширины отдельного блока – это необходимо для создания прочной опоры для несущей стены. Ленточное основание может лежать на разной глубине.

Мелкозаглублённый ленточный фундамент для дома из газобетона (глубина залегания не превышает 50 см) может использоваться на достаточно прочных основаниях: песчанике, скальном грунте или каменистой почве, а также на грунтах с низким уровнем подпочвенных вод.

Это отличный вариант при строительстве дома в 1 этаж, позволяющий сэкономить и время, и деньги.

Мелкозаглубленный фундамент подойдет для легких конструкций

Мелкозаглублённый фундамент для дома из газобетона по своим несущим характеристикам вполне может обеспечить достаточную прочность всей постройки. Но для двухэтажного дома такой вариант может оказаться неприемлемым из-за массивности постройки.

Ленточный фундамент под дом из газобетона в 2 этажа лучше делать среднезаглублённым (от 0,5 до 1 м). Если, согласно проекту, под зданием планируется устройство подвального или цокольного помещения, следует воспользоваться заглублённым вариантом фундамента-ленты.

При превращении воды в лёд, поверхность почвы начнёт выпирать буграми, что может привести к разрушению мелкозаглублённых оснований.

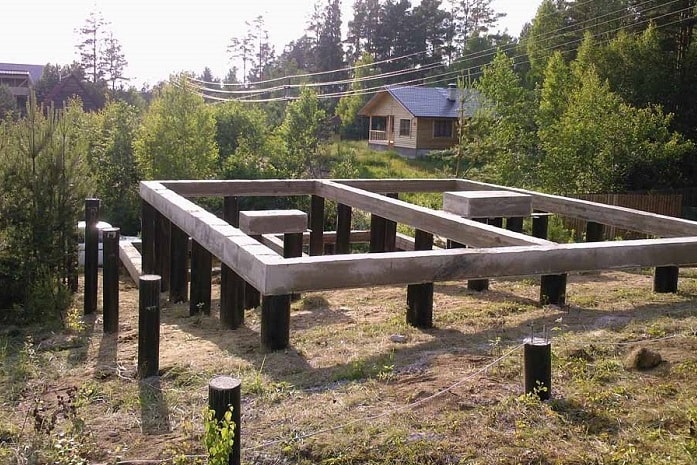

Столбчатый

Столбы под основание возводятся достаточно быстро

Данный тип несущих оснований относится к облегчённым.

Технически он представляет собой столбики-опоры, расположенные по периметру будущего здания.

Столбчатые технологии дают возможность значительно сэкономить время и силы, а также оптимизировать финансовые расходы на строительство.

Из-за ограниченных несущих способностей чаще всего используется столбчатые фундаменты под одноэтажные дома из газобетона. При строительстве двухэтажных зданий количество опор должно быть увеличено, а сами они должны быть более массивными.

Разметка позволит разместить столбы равномерно

Изготовлены опоры могут быть из самых различных материалов: кирпича, шлакоблоков, камня, металла, монолитного бетона или плотных пород древесины. Предварительно производится разметка периметра с тем, чтобы масса постройки равномерно распределялась на все опоры. Это позволит избежать неравномерного проседания столбиков, что может повлечь растрескивание газосиликатной стены.

Сверху опоры соединяются ростверками – бетонными или металлическими балками. Они, с одной стороны, служат для жёсткого соединения отдельных столбов между собой, а с другой – играют роль основы для укладки первого ряда газоблоков.

Свайный

Заглублять сваи рекомендуется ниже глубины промерзания

Этот тип фундаментных оснований специально создан для строительства зданий на слабых или водонасыщенных грунтах – болотистых, глинистых почвах или на грунтах с высоким уровнем почвенных вод.

Суть технологии заключается в заглублении опор-свай ниже уровня промерзания почвы. Для разных регионов этот показатель различен и может составлять от 20 – 30 см в Причерноморье и до 1,5 – 2 м на севере Сибири.

Сваи могут использоваться как фундамент для одноэтажного дома или более массивных построек в 2-3 этажа. Благодаря заглублению в твёрдые слои почвы, сваи играют роль прочного основания, устойчивого к просадке под действием веса здания.

Плитные

Как правило, при возведении плитного фундамента не требуется большого заглубления

Фундаментная плита применяется в том случае, когда нужно объединить несущее основание и черновые полы: например, при строительстве бань, гаражей, складов, подсобных помещений и т.д. Использование фундаментной плиты в данном случае позволяет оптимизировать и ускорить работу.

Монолитная плита заливается на поверхности почвы, либо с небольшим заглублением. Толщина плиты обычно не превышает 20 см, большая толщина ведёт к чрезмерному удорожанию строительства, поэтому плитные фундаменты обычно используют при строительстве лёгких одноэтажных построек.

Внимательно ознакомившись с техническими особенностями и областью применения тех или иных видов несущих оснований, можно точно установить, какой нужен фундамент под дом из газобетона в каждом конкретном случае.

Сооружение фундамента

Имея столь исчерпывающий расчёт, можно смело закупать материалы и браться за сооружение ленточного монолитного фундамента под дом из газобетона.

Требуемые инструменты

Строительный миксер для замешивания бетона (либо корыто для замешивания вручную).Лопата (ручная или вибро-).Сварочный аппарат (если понадобится варить арматуру).Молотки разного для нарезания арматурного , (или лазерный нивелир) пила (или ручная ножовка, для резки пиломатериалов при строительстве опалубки).Электродрель, шуруповёрт, козлы (для монтажа опалубки).

Пошаговое сооружение ленточного бетонного фундамента для дома из газоблоков

Сначала выбираем место на участке, где мы выстроим наш дом. На шутливой картинке доступно показаны разрешённые места согласно нормативы чётко регламентруют минимальные расстояния от дома до границ участка и соседних построекРовняем площадку, пилим деревья, корчуем пни, косим по сооружению фундамента начинается с выравнивания площадкиДелаем разметку для рытья траншей под «ленту». Колышки вбиваются не в места предполагаемых углов фундамента, а так, чтобы эти углы образовывались пересечением для рытья траншей под ленту производится с помощью деревянных колышков и прочного шнураРоем траншеи намеченной по плану ширины и глубины. Необходимо сразу вырыть траншеи и под водоснабжение и с основной траншеей необходимо выкопать каналы под ввод инженерных коммуникацийНа дно траншей засыпаем песок для дренирующей подушки на высоту примерно 0,3 дно траншей засыпается песок для устройства дренирующей подушкиПесок слегка заливаем водой и притрамбовываем — вручную или механизмом, который называется «вибротрамбовка».С помощью вибротрамбовки уплотнение песчаной подушки делать намного прощеДля опалубки распиливаем циркулярной пилой доску на необходимые элементы согласно предварительному опалубку. Она должна соответствовать по высоте будущему цоколю, её горизонтальность проверяется с помощью собирается из обрезной доски или из любого другого материала с ровной поверхностьюДля сохранения материалов опалубки чистыми и пригодными для дальнейшего использования можно заизолировать её полиэтиленовой опалубку полиэтиленовой плёнкой для того, чтобы сохранить доски для дальнейшего использованияЗакладываем необходимое количество слоёв арматуры с расчётной частотой установки вертикальных опалубки собирается арматурный каркас с параметрами, полученными при расчёте онлайн-калькуляторомВарим арматуру не на всех стыках, а лишь фиксируем её сваркой по углам. Остальные места соединяются гибкой проволокой, чтобы обеспечить пластичность арматурных прутов лучше производить с помощью вязальной проволоки, чтобы обеспечить пластичность фундаментаУкладываем канализационные трубы для создания продухов, необходимых для вентиляции. Их количество и расположение рассчитывается согласно СНиП 31–01– создания вентиляционных продухов используются обычные канализационные трубыВымешиваем в строительном миксере бетонный раствор из цемента, песка и количества раствора лучше замешивать в миксереЗаливаем раствор в опалубку. Чтобы в застывшем бетоне не оказалось пустот и пузырьков, нужно его помешивать и периодически протыкать палкой или арматурным прутом. Заливку нужно осуществить за один день, иначе фундамент окажется поделённым на плохо сцепленные между собой слои из-за разности времени «схватывания».Выглаживаем мастерком заливку вровень с опалубкой и проверяем её ровность по гидроуровню. Это очень важно, так как блоки ровные и поверхность под них «гулять» не поверхность необходимо тщательно выровнять для дальнейшей установки газоблоковФундамент закрываем плёнкой. Нельзя забывать о необходимости постоянного увлажнения его поверхности под разбираем дней через пять-семь. Но цемент наберёт расчётную твёрдость лишь через 28–30 наберёт расчётную твёрдость лишь через 28–30 днейИ лишь тогда можно укреплять рубероид для гидроизоляции. Можно обойтись одним рубероидом, а можно ещё и промазать поверхность фундамента горячим битумом, положив на него рубероид. Стыки кладутся внахлёст. Края высыхания бетона на верхнюю плоскость фундамента кладут слой гидроизоляции, например, рубероидаМожно начинать укладку стеновых блоков с углов-маячков. Если поверхность фундамента с гидроизоляцией не очень ровная, она сначала выравнивается с помощью стяжки из бетона, и только потом кладутся блоки — первый ряд на раствор, следующие на блоки кладутся на слой гидроизоляции, начиная с углаДалее строим выкладываются из блоков, расположенных с перевязкой каждого ряда (смещением на половину длины блока)

Третий вариант : свайный фундамент под газобетон

Для столбчатого фундамента, имеющего монолитный ростверк, необходима закладка на десять — тридцать сантиметров ниже уровня промерзания. Такой фундамент не подходит, если грунт слабонесущий и площадка неровная. На него не целесообразно устанавливать гараж.

Свая — это столб из бетона, камня или кирпича. Устанавливают сваи в углы планируемой постройки и в тех участках, где нагрузка может быть повышенной, например, будет сооружаться тяжелая лестница.

Образованный меж столбов промежуток засыпается щебенкой или крупным песком, а затем все это заливается смесью из бетона.

Удобно применять для свай асбоцементную трубу. Такие трубы устанавливаются на глубину около двух с половиной метров, затем армируются металлом. В результате должна образоваться единая система, которая заливается бетоном.

Сваи обвязываются с помощью цельной рамы ростверка из железобетона. Подобная рама необходима для предотвращения трещиноватости на кладке из газобетона, могущей возникнуть в случае усадки. Цена фундамента на сваях наверняка превысит 100 000 руб.

Если вы обладаете определенными строительными навыками, можно самому взяться за возведение крепкого фундамента, но жизнь показывает, что лучше использовать профессиональный опыт специалистов-строителей. По крайней мере, у них следует получить основательную консультацию, какому типу фундамента для частного строения следует отдать предпочтение. Очень многие факторы оказывают влияние на такой выбор.

В последнее время очень популярной становится утепленная шведская плита, обеспечивающая строению высокую энергоэффективность, избавляющая от промерзаний, возникновения конденсата, грибка. С ее применением скорость возведения фундамента значительно возрастет, кроме того эту процедуру можно совместить с обустройством наружной сети.

Активно также осуществляется внедрение отечественной ТИСЭ (технологии индивидуального строительства и экологии): в данном случае предусматривается применение буронабивных фундаментных свай. При этом происходит хорошая экономия финансовых средств. Способ применим в местностях со сложными грунтами, неровными площадками. Его быстро способен освоить даже новичок.

Подведем итоги

Экономить на фундаменте опытные строители не советуют. На чем же можно сэкономить без ущерба для долговечности здания? Наиболее оптимальный вариант — организовать выпуск газобетонных блоков прямо на строительной площадке (или вблизи от нее). По подсчетам экспертов, покупка линии по производству газоблока поможет сэкономить 1000 рублей на каждом кубе. Сэкономленные деньги можно потратить на облицовку, утепление, обустройство прилегающей территории. После постройки своего дома производство газобетона может перерасти в весьма прибыльный бизнес. Ознакомиться с типами и техническими условиями монтажа линий можно в нашем каталоге!

Свайно ленточный фундамент для дома из газобетона особенности и преимущества

В некоторых случаях из-за особенностей грунта и рельефа поверхности участка возведение полноценного заглубленного ленточного фундамента не представляется возможным.

Также бывает, что требуется лишь глубина, без фундамента большой массы, так как само строение создает не такую уж и большую нагрузку, но особенности его конструкции требуют более надежного основания, чем мелкозаглубленный ленточный фундамент.

Именно такими являются дома и другие постройки из газобетона или сибита, поэтому при возведении построек из данного материала используется облегченный вариант ленточного фундамента, то есть совмещенный со сваями.

Другие варианты совмещения свай с каким-либо иным типом фундамента не подходят потому, что сибит хоть и считается легким материалом, нагрузку дает достаточно ощутимую, и справиться с ней может только бетонный массив в виде ленты.

Особенности конструкции свайно ленточного фундамента для дома из газобетона

Свайно-ленточный фундамента является комбинацией просто свайного основания и мелкозаглубленного ленточного.

Разные части такого фундамента гармонично дополняют друг друга, выполняя каждая свою задачу – сваи глубоко держатся в грунте, а лента принимает на себя нагрузку от здания, равномерно распределяя давление, создаваемое его массой.

Поэтому такой фундамент отлично подходит для пучинистых почв с глубоким горизонтом промерзания, а также для грунтов с мягких, подвижным верхним слоем, например, песчаных.

Даже при сильном движении мягкой, сыпучей почвы, сваи удержат дом на месте и не сдвинется даже на несколько сантиметров.

Если грунт на участке вызывает опасения, что здание может начать «плавать» из-за нестабильности верхних слоев почвы, или его поведет зимой, от высокого уровня пучинистости, то нужно использовать именно свайно-ленточный вариант, гарантирующий, что дом или другая постройка, стоящая на нем, будет устойчива в любых климатических и геологических изменениях. Так как газобетон является относительно легким материалом, в сочетании со свайно-ленточным фундаментом он является отличным решением для строительства домов на сложных грунтах.

Конструкция такого фундамента представляет собой ленту, проходящую под всеми несущими стенами дома, не прерываясь, заглубленную примерно на 60-80 см в зависимости от условий, и продолжающуюся вглубь сваями.

Количество таких «ног» определяется нагрузкой на фундамент и особенностями почвы, но должно быть не меньше, чем два метра. Глубина же определяется горизонтом промерзания и толщиной слоя мягкой, подвижной почвы с высоким уровнем пучинистости.

Армирование свай

Армирование свай происходит в связке с лентой и особое внимание уделяется местам, где пояс ленты пересекается с уходящим в трубу.

В этих местах крепление должно быть особенно надежным и устойчивым к воздействиям на изгиб на той случай, если дом «поведет» в сторону.

Скважины под трубы

Скважины под трубы подлежат первичной гидроизоляции, выполняемой обычно с помощью рубероида, а на дне каждой из них создается подошва под сваю из бетона.

Такие меры повышаю устойчивость всего массива фундамента и более-менее защищают трубы свай от коррозии.

Во многих случаях вместо металлических труб для создания свай используют асбестоцементовые.

Они также являются неплохим вариантом, так как устойчивы к морозу, влажности, но гидроизоляцию сделать не помешает. Для этого из рубероида формируется труба, которая опускается в скважину и после того, как ее отпустить, расправляется по стенкам, создавая более-менее приемлемую защиту.

Также возможно использование в качестве основы для наполнения скважин бутовый камень, который засыпается в опалубку и заливается цементным раствором или бетоном с мелким гравием. Такой вариант требует меньше бетона, но обходится чуть дороже из-за стоимости бутового камня.

Преимущества свайно-ленточного фундамента

В первую очередь преимуществом такого фундамента является его более низкая стоимость, чем при возведении полноценного заглубленного, при этом сложность работ вырастает не намного и связана в основном с бурением скважин под сваи.

Если траншею любой глубины можно вырыть своими силами, лопатами, пусть и долго, то со скважинами все сложнее. Но это, пожалуй, единственный и незначительный недостаток такого фундамента.

В целом это несложная, долговечная и простая конструкция, не использующая каких-то передовых технологий и промышленной техники.

При должно армировании такой «кустарный» вариант будет не менее устойчив и надежен, чем построенный по всем правилам.

Если использовать бетон марки М 350, с высокой морозоустойчивость и невосприимчивости к влаге, то такие «ноги» даже не будут трескаться, а если небольшие расколы и появятся, то арматура не даст им развалится и дом останется устойчивым.

Подвал и пол

В отличие от полностью заглубленного, в таком фундаменте сложнее сделать подвал, так как при полном фундаменте он одновременно является и стенами цокольного этажа или погреба. Если подвал не требуется создавать вообще, пол в доме на свайно-ленточном фундаменте потребует дополнительного утепления и создания вентиляции.

Часть проблем решается созданием более плотной подушки внутри ленты фундамента, остальное можно сделать при помощи современных утеплителей и других защищающих пол материалов.

Небольшой подвал можно сделать из готовых бетонных плит, которые нужно защитить от влаги и утеплить, так как свайно-ленточный фундамент плохо защищает внутреннюю часть от холода. Из сибита стены и перегородки в таком подвале делать не стоит, так как этот материал в подвальных условиях может достаточно быстро прийти в негодность из-за слабой вентиляции.

Таблица расчетного сопротивления грунтов

Грунты обладают несколькими основными параметрами, которые влияют на выбор типа фундамента, а именно: несущая способность, пучинистость, глубина промерзания, однородность и водонасыщенность.

Несущая способность грунтов – значение, которое показывает, какую нагрузку можно передать на грунт. К примеру, суглинок может выдержать 3.5 кг/см2, а крупный песок 6 кг/см2. То есть, на крупнозернистый песок можно передать вдвое большую нагрузку, что уменьшает требование к площади опоры фундамента.

Крупный песок и щебень являются непучинистыми материалами и обладают высокой несущей способностью. Потому их используют в качестве подушки для фундамента, заменяя ими прочие грунты.

Пучение грунта – способность расширяться при влажном состоянии и отрицательных температурах. Чем грунт мокрее, тем сильнее он расширяется, и тем хуже для фундамента, так как силы морозного пучения могут поднимать и деформировать фундамент.

Так как газобетон обладает низкой прочностью на изгиб, то любые деформации от фундамента могут образовать в стенах трещины. Потому, основание должно быть максимально неподвижное и жесткое.

Чтобы обеспечить неподвижность фундамента, необходимо произвести одно или несколько условий, в зависимости от типа фундамента а именно:

1. Заложением фундаментов ниже глубины промерзания.
2. Создание непучинистой подушки из песка и щебня.
3. Обустройство дренажной системы по периметру здания.
4. Уменьшение промерзания, за счет утепления фундамента и отмостки.

ЧИТАТЬ ДАЛЕЕ: Как сделать фундамент под забор из профнастила

Разность осадки фундамента должна составлять не более 2 мм на метр. Такая деформация не создаст трещин в неармированной кладке из газобетона.

Как расставить сваи с учетом воздействия на фундамент разных величин нагрузок

Разные части сооружения передают на фундамент нагрузки разной величины:

• под ответственными несущими узлами и конструкциями сооружения;
• под несущими и самонесущими стенами;
• под ненесущими перегородками, лагами пола и т.д.

При этом запас прочности будет равномерно распределен по всему фундаменту, увеличивая его надежность и срок службы.

Говоря о многолопастных модификациях, стоит отметить, что они не «уходят в срыв» при передаче критических нагрузок, так как благодаря особенностям конструкции в их работу включается максимальный объем околосвайного массива грунта. В то же время расстояние между лопастями, шаг и угол наклона лопастей таких конструкций должны быть рассчитаны с учетом конкретных грунтовых условий площадки строительства, только тогда не возникнет «обратный эффект» – снижение несущей способности, к примеру, при восприятии горизонтальных нагрузок даже относительно дезаксиальных однолопастных конструкций (подробнее «Особенности расчета многолопастных свай»).

Параметры плиты

Размеры плиты определяются исходя из нагрузок, которым она будет подвергаться в процессе эксплуатации. А именно, берутся в расчет продавливающие и изгибающие нагрузки от стен и других несущих частей дома, а также морозное пучение почвы.

При строительстве двухэтажного каркасного здания с железобетонными перекрытиями толщина плиты в 20 см считается достаточной. А более легкие дома можно устанавливать на плиту, толщина которой равна 15 см.

Эта величина будет возрастать по мере увеличения веса постройки. К примеру, если размеры здания 20х20 метров, то толщина плиты должна быть около 25 см.

В случаях, когда дом имеет нестандартные или сложные формы и размеры, прибегают к консультации специалистов.

Плюсы и минусы МЗЛФ

Среди различных видов оснований зданий и сооружений мелкозаглублённый ленточный фундамент по своей популярности занимает лидирующие позиции для частных домов из газоблоков. Как и любой вид строительной конструкций, МЗЛФ имеет свои плюсы и минусы.

Плюсы:

1. Равномерное распределение нагрузки фундаментом по всему периметру исключает возникновение локальных пиковых напряжений в его массиве. Благодаря этому, МЗЛФ служит надёжным основанием здания на протяжении многих десятков лет.

2. Небольшая глубина заложения монолитной ленты значительно экономит расход материалов таких, как цемент, песок, щебень и арматура. Это один из факторов, влияющий на выбор этого типа фундамента.
3. Все виды работ выполняются практически вручную. Не нужно нести затраты по аренде дорогостоящей строительной техники.
4. Замкнутая по периметру конструкция фундамента обеспечивает высокую несущую способность. Именно это свойство привлекает застройщиков, строящих 2-х этажные дома из газобетона.

Минусы:

1. Применение мокрых процессов (заливка опалубки жидким бетоном) исключает возможность строительства фундамента в зимнее время при минусовой температуре воздуха.
2. Период набора несущей способности монолитного бетона (30 суток) удлиняет срок строительства.
3. МЗЛФ не возводят на слабых и пучинистых грунтовых основаниях.

Какой фундамент лучше для дома из газобетона – сравнение разных видов

Ошибочно полагать, что легкость газобетона позволяет возводить конструкции из него на неподготовленном основании. Сразу отметим, вопрос, как построить дом из газобетона без фундамента не рассматривается.

Учитывая хрупкость газобетонных блоков без качественного основания под строение не обойтись в принципе. Любое движение почвы, нескомпенсированное фундаментом аукнется трещинами на газобетоне. Тем не менее, в действительности газобетон не такой уж и хрупкий материал.

Согласно СНиП «Бетонные и железобетонные конструкции» модуль его упругости (то, что обычно называть «хрупкость») имеет самый низкий показатель, среди всех видов ячеистых бетонов.

Фундамент для дома из газобетона
