Виды решеток на окна
Сварные конструкции
Сварные решетки
Они не отличаются эстетической привлекательностью, но идеально выполняют свою главную функцию — надежно защищают оконный проем. Сварные решетки изготавливаются из стальной арматуры, расположение элементов может быть разным, как и ширина металлических прутьев.
Сварные конструкции с элементами ковки
Сварные конструкции с элементами ковки
Этот вид решеток уже не отличается простотой исполнения. Конструкции дополнены декоративными рисунками или орнаментами из стали, которые подчеркивают стилистическую привлекательность фасада здания.
Кованые конструкции
Кованые конструкции
Решетки отличаются сложностью исполнения, являются украшением фасада и прекрасно выполняют защитную функцию. Элементы конструкции дополнены декоративными вставками, сложным рисунком, могут быть выпуклыми или иметь нестандартную форму.

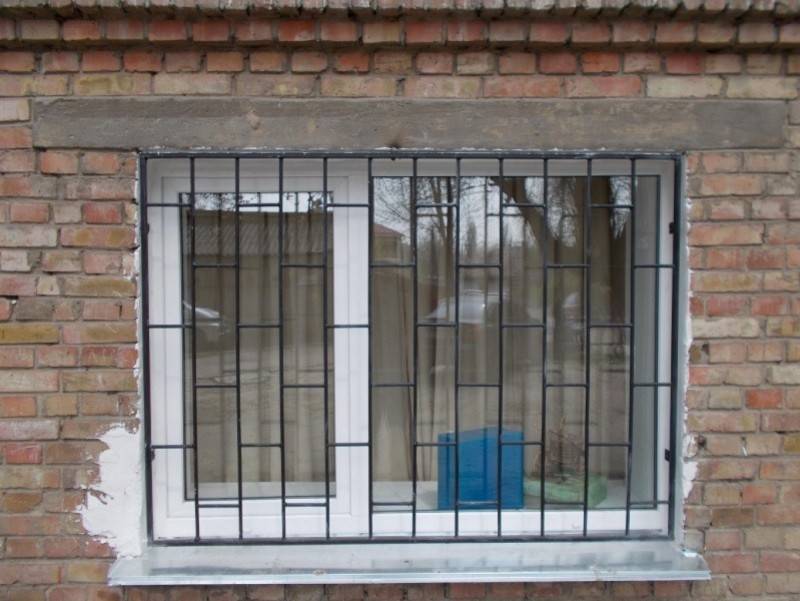

Глухие конструкции
Элементы решетки вварены в жесткий каркас, который прочно крепится к оконному проему. Этот тип решеток невозможно демонтировать.
Распашные решетки
Распашные решетки
Этот тип защиты окон состоит из нескольких створок. Створки представляют собой прочный металлический каркас с обрешеткой из стальных полос или арматуры. Закрываются створки на замок, при необходимости решетку можно открыть.

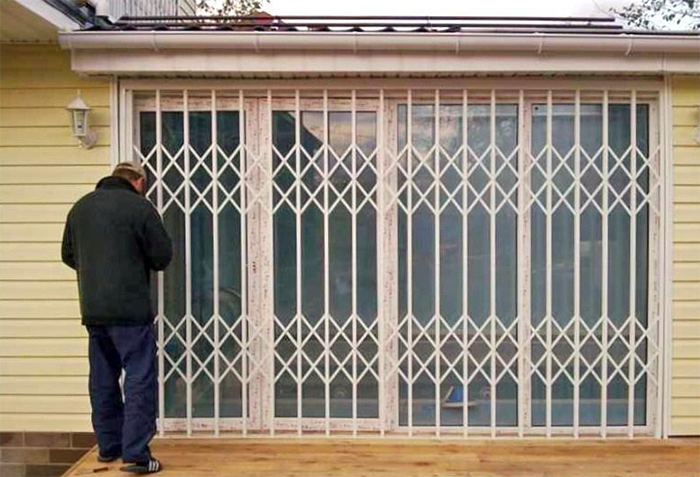

Раздвижные конструкции
Раздвижные конструкции
Раздвижные конструкции — одни из сложнейших в изготовлении. Конструкция обеих или одной створки складывается или смещается в одну сторону.
Классификация
Ориентируясь на базовые виды, можно выделить такие конструкции, как кованые, а также сварного типа.
К более востребованным элементам относятся сварные конструкции по причине доступности ценовой категории, практичности и лёгкости. Что касается жёсткости, то они могут конкурировать даже с коваными оконными решётками, при этом они имеют стандартные внешние характеристики и нравятся не каждому собственнику загородной дачи.
Изделия из ковки не такие востребованные по причине дороговизны. Но этот минус имеет вполне обоснованные объяснения, так как кружево из ковки, созданное по персональному заказу, впишется в любой дизайн, при этом удовлетворит все пожелания будущего хозяина.
Существует и иная разновидность решёток для дачных окон в зависимости от нюансов их установки, по этой причине если нужно купить подобные конструкции недорого, следует сделать грамотный выбор. Создаются данные конструкции из профилей металлических, которые имеют разную форму, длину, изготовителей.
Так, выбором во многом зависит от внешних характеристик и формы необходимых решёток. При правильном выборе можно изготовить эксклюзивные защитные оконные решётки и получить множество великолепных идей для обустройства необычного экстерьера.
Процесс изготовления
Глухая конструкция используется чаще всего, поэтому стоит рассмотреть процесс ее изготовления. Кроме того, именно такая решетка может послужить основой для створчатой конструкции.
Глухая конструкция
Первым делом при изготовлении глухой конструкции, необходимо сделать качественную раму. Для нее можно воспользоваться уголком, о котором было сказано выше. По нарисованному образцу делается нарезка основных четырех элементов, которые составят каркас. Аккуратнее будет смотреться вариант их крепления между собой с запилом на 45 градусов. С помощью транспортира или методом проведения диагонали в квадрате делается разметка требуемого угла. Болгаркой выполняется рез, при этом необходимо сделать зазор на толщину диска, чтобы заготовка не получилась укороченной.
Сварочные работы проще всего будет проводить с использованием специальных угловых струбцин, но они не всегда бывают доступным, поэтому одну из заготовок можно зажать в тиски, а вторая удерживается помощником. Не следует сразу наваривать полный шов, достаточно будет сделать несколько небольших прихваток. После этого проверяется прямой угол, если все в порядке, тогда можно производить окончательное сваривание. Эту процедуру стоит повторить для всех углов
После этого важно посмотреть на плоскость основы, чтобы ее не повело
Далее выполняется заполнение для каркаса. Арматура нарезается на требуемые части и приваривается внутрь каркаса. Для увеличения прочности всей конструкции к ней можно приварить поперечные или продольные перемычки. После полной сборки можно приступить к монтажу конструкции. Если она будет находиться внутри оконного проема, тогда есть смысл заранее просверлить в отверстия в боковых гранях уголка для крепежа. Расположение отверстий переносится на откосы и в откосах сверлятся отверстия на требуемую глубину. В решетки и стены вставляются анкерные дюбели и производится крепление. Чтобы изделие невозможно было демонтировать гаечным ключом, необходимо сделать прихватки гаек к основе. После этого решетку можно прогрунтовать и покрасить. Вариант изготовления красивой конструкции можно оценить в видео.
Распашная решетка
Распашная решетка для окна изготавливается похожим образом. Понадобится основная рама и рама для створок. Основная рама решетки может быть изготовлена из уголка, как и в предыдущем случае, а для рамы створок можно воспользоваться квадратом, который будет израсходован на перемычки. Если материал для створок решетки имеет небольшой диаметр, тогда нет смысл резать углы заготовок под 45 градусов. После подготовки элементов решетки привариваются петли для створок. Их стоит приварить прихватками, после чего наложить полный шов. Когда петли створок находятся на своих местах, можно приступать к заполнению пространства внутри створок.
Кроме поперечных и продольных планок, можно использовать элементы холодной ковки. Они представляют собой заранее изготовленные компоненты, которые можно приварить на решетку. Привариваются эти компоненты, на финишном этапе подготовки решетки. Фиксация готовой конструкции к стене производится похожим способом, как и предыдущий вариант
Если она будет установлена снаружи, тогда важно это учесть в размерах. Для фиксации в стену заранее устанавливаются металлические штыри, к которым приваривается готовая конструкция
Вместо навесного замка, можно предусмотреть такой, который можно будет открыть только изнутри.
Если монтаж решетки будет производиться на значительной высоте, тогда стоит заранее позаботиться о соблюдении мер безопасности. Решетку можно подавать сверху на веревках, чтобы ее было легче удерживать. Монтажнику и помощнику можно расположиться на стремянках или на специальных помостах. В этом случае будет удобнее использовать инверторный сварочный аппарат, т. к. он имеет небольшой вес и его легко взять с собой. Чтобы не тягаться с проводами, можно воспользоваться аккумуляторным перфоратором при монтаже решетки. Первичную покраску можно осуществить еще до установки конструкции, а финишную уже после, т. к. потребуется подкрашивать сварные швы.
Обратите внимание! Распашная решетка будет особенно востребована в комнате для детей, чтобы родители могли получить доступ в любой ситуации.

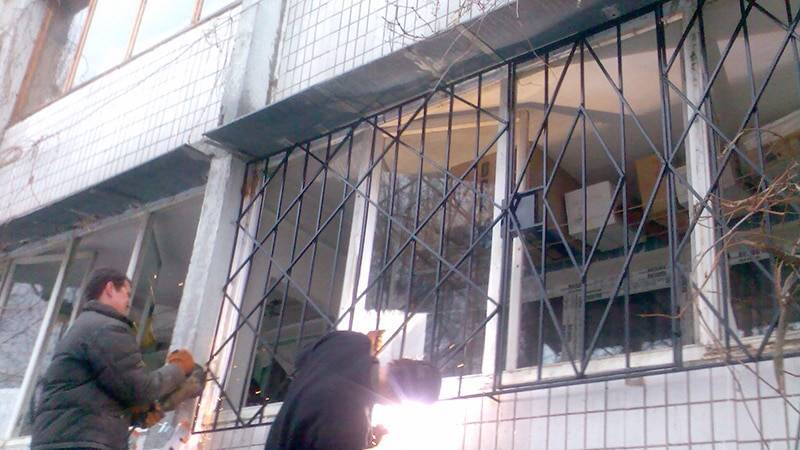

Установка решетки на окно.
Остановимся на способе крепления решетки к оконному проему с использованием штырей. Для этого необходимо уже сваренное в единую конструкцию изделие подставить к проему и наметить на нем место крепления штырей.
Если за основу каркаса решетки взята труба, то в ней следует просверлить отверстия под прутки. Далее нужно взять дрель и сверло точно такого диаметра, как и штыри, а лучше, если диаметр сверла будет немного меньшим, чтобы основательно забить штыри в отверстия.
Отверстия делают 100-150 мм в глубину, причем штыри должны быть такой длины, чтобы выдавались из отверстия на высоту 2-3 см. Теперь осталось только вставить решетку в оконный проем, вставить штыри и приварить их к изделию. По завершении процесса, решетке необходимо придать эстетичный внешний вид – для этого она нуждается в очистке и в покраске.
Различные тонкости создания и установки оконной решетки, сделанной своими руками, можно почерпнуть из видеофрагмента, представленного выше.
Просмотров:
5 124
Понравился материал?
Поделитесь:
Понравился материал?
Поделитесь:
Финишная отделка
Установленная конструкция обязательно нуждается в дополнительной обработке – как минимум, покраске. А лучше также обработать ее антисептиком, который защитит металл от коррозии.
С помощью краски можно скрыть места сварки, особенно это актуально, если вы отказались от декоративных элементов, которыми можно их скрыть.
Краска также служит защитным покрытием, которое защищает металл от погодного воздействия и влажности, таким образом, продлевая срок эксплуатации конструкции.
На фото можно увидеть вариант оформления решетки.
Для раздвижных конструкций нужно дополнительно установить полозья, с помощью которых она сможет двигаться.
Для раздвижных решеток обязательно оборудование защитным от взлома механизмом, поскольку вскрыть такую конструкцию гораздо проще, чем стационарную.
Полозья также можно визуально скрыть с помощью декоративных элементов, например, цветочных горшков.
Проектирование собственного варианта
Проектирование собственной конструкции начинается с выполнения замеров. В этом случае понадобится рулетка. Хорошо, если доступ к окну есть снаружи здания, тогда замеры будут более точными. До проведения замеров, необходимо точно определиться с тем, как будет выполнена установка конструкции. Если был выбран наружный монтаж, тогда необходимо сделать пометки, до каких пор будет смонтировано изделие и, уже отталкиваясь от них, производить расчеты. Далее потребуется лист бумаги, карандаш и немного воображения. Масштаб можно соблюдать только для сложных конструкций, где будет иметь значение место расположения отдельных элементов.
Когда этого не предусматривается, конечные размеры просто наносятся на подготовленный чертеж. Стоит помнить, что чертеж в масштабе облегчит задачу по подсчетам требуемого материала. Лучше использовать листок в клетку, так будет проще сориентироваться
В эскизе важно предусмотреть небольшие распорки, которые будут выполнять роль ребер жесткости. Если чертеж уже готов, тогда можно приступать к выбору арматуры, из которой будет изготовлена решетка
Для охранно-декоративной конструкции можно использовать квадрат с размерами 12×12 мм, если это кругляк, то его диаметр может быть таким же. Основа или каркас изготавливается из уголка или квадратного профиля. Чаще используется первый с размерами 50×50 мм, подойдет также уголок с неравномерными сторонами, если он уже есть в наличии.
Обратите внимание! В зависимости от выбранной конструкции могут понадобиться петли для подвешивания, держатели для замков и другие компоненты.
Процесс изготовления
В соответствии с выполненным чертежом вырезаются необходимые детали из уголков и арматуры. Их поверхность нужно тщательно очистить от коррозии и загрязнений. Для этого лучше использовать специальные химические средства. После обработки можно приступить к изготовлению рамки.
Сначала варится «скелет», по его величинам делаются створки. На данном этапе также потребуются стальные уголки. Согласно схеме, к створкам привариваются арматурные заготовки. Далее створки монтируются в раму, после чего нужно сделать разметку для точек крепления петель. Следует помнить о том, что петли не должны открываться внутрь. После приваривания открывающихся деталей собирается вся конструкция.
Завершающий этап – установка замочных дужек. Работу нужно выполнять с максимальной аккуратностью, поэтому конструкция сначала устанавливается в вертикальном положении, и только потом отмечаются места для приварки дужек. Их расположение зависит от высоты окна относительно земли и может приходиться на среднюю часть или нижнюю треть конструкции.
Чтобы изделие прослужило долгие годы, поверхность решетки нужно покрыть грунтовкой, а затем покрасить.
Назначение
По этому критерию защиты можно разделить конструкции на три основных вида:
1. Декоративные — они изготавливаются по заранее подготовленному эскизу или чертежу и соответствуют стилю проекта, а также желанию заказчика. Их основная функция больше декоративная, чем обеспечение безопасности.
2. Охранно-декоративные — такие конструкции считаются усиленными, металлические элементы размещаются с меньшим интервалом, а их прочность значительно улучшена. Помимо того, что решетка состоит из простых прутьев основы, они также украшаются различными элементами. Кованые ажурные оконные решетки поражают своей изящностью и грацией, мастерством и технологией изготовления. Подобные конструкции являются необычными образцами дизайнерского искусства. Очень часто такая ковка становится отличным дополнением к общему архитектурному стилю здания.
3. Охранные — такие решетки являются очень простыми по дизайну, но, несмотря на это, их устройство считается самым надежным. Образцы таких конструкций можно заметить на складских помещениях, заводах и различных режимных объектах. Благодаря использованию стальных элементов и замков усиливается их надежность. Изготовить подобные решетки можно и самостоятельно, так как их производство считается элементарным. Заранее подготавливается эскиз, по которому в дальнейшем формируется качественная защита.
Как определить качество кованых решеток
Художественная ковка
Мы не будем рассматривать дизайнерские качества, здесь нет и не может быть общего мнения. Каждый выбирает для себя тот вариант, которые ему больше нравится и подходит к стилю дома. А вот о защитных свойствах кованых окон нужно поговорить подробно.
На что нужно обращать внимание, чтобы кованые окна были не только красивым дополнением фасадных стен, но и защищали помещения о проникновения нежелательных лиц?
Элементы крепления. Абсолютное большинство производителей приваривает кованые решетки на окна к металлической полосе толщиной до 5 мм и с ее помощью фиксирует конструкцию к оконному проему ли на фасадной стене. При заказе укажите, чтобы вместо нее использовался Т-профиль. Это может быть как готовый прокат, так и приваренная к полосе дополнительная часть. Дело в том, что вору для отрезания тонкой полосы потребуется несколько секунд, даже не минут. Он подрезает только два крепежа с одной стороны решетки и без проблем отгибает ее в другую – путь в дом свободен. Т-профиль дольше резать, причем придется заниматься этим с двух сторон, такую конструкцию не согнуть.
Решетки с таким креплением плохо выполняют защитные функции
Параметры решетки. Не имеет значения, какой узор на решетке. С точки зрения безопасности есть один критерий – расстояния между отдельными прутьями не должно позволять свободно засовывать в них руки с инструментами.
Обращайте внимание на расстояние между прутьями
Обратите внимание, как монтируют кованые решетки сотрудники компаний. Спокойно просовывают сквозь них дрель, сверлят в стене отверстия, вставляют крепеж, варят и т
д. Что помешает преступнику в эту же щель пропихнуть болгарку на аккумуляторе и отпилить «надежное крепление»? Если решетка сделана с соблюдением всех правил безопасности, то установить ее можно только из помещения при открытом окне. Монтаж с улицы за несколько минут свидетельствует, что умелый домушник в несколько раз быстрее сделает ее демонтаж. Зачем тогда покупать кованую решетку? Только для красоты? Мы понимаем, что нет таких препятствий, которые не мог бы преодолеть профессиональный вор. Но нужно стараться хотя бы усложнять ему жизнь. Чем больше времени ему понадобится для проникновения в дом, тем выше шансы своевременной реакции на незаконные действия. Кроме того, опытные домушники не станут рисковать с демонтажем надежных кованых решеток, поищут более легкую добычу.
Частое расположение элементов поможет защитить окна от проникновения извне
Эти простые правила безопасности никак не отражаются на внешнем виде и не портят его. Во время оформления заказа оговаривайте с изготовителем свои требования, а он обязан их учитывать. Тем более что изготовление качественных и по-настоящему безопасных решеток отнимает столько же времени, как и обыкновенных.
Выбирайте качественные изделия с надежным креплением
Кованые решетки могут быть стационарными, распашными и раздвижными. Первые самые надежные, кто вторым и третьим есть претензии. Но и стационарные имеют большой недостаток – во время чрезвычайных ситуаций люди не могут эвакуироваться из помещения через окно. Эти особенности следует учитывать при выборе конкретного типа кованых решеток. Распашные и раздвижные должны дополнительно закрываться на замок. Каждый замок – еще один подарок ворам, открыть его для них секундное дело. Тем более что часто владельцы домов вообще забывают закрывать его.
Раздвижные решетки на окна
Распашные решетки на окна
Инструменты и оборудование, необходимые для работы
Прежде всего начинающему мастеру необходимо разобраться, какие инструменты и приспособления потребуются для процесса работы, так как при изготовлении решетки, каким бы то ни было способом, обычными подручными средствами обойтись не получится.
Для максимально удобного проведения работ будет необходим стол со столешницей из листового металла толщиной в 4÷5 мм, или же устойчивые конструкции-подставки, сваренные из арматуры диаметром в 14 мм – так называемые «козлы». Стол или козлы желательно оборудовать приспособлениями для фиксации заготовок – трубными или обычными тисками, струбцинам и т.п.
В число специальных инструментов и приборов должны войти следующие:
| Ручные и электрические инструменты | Применение специальных инструментов |
|---|---|
 |
Изготовить металлическую решетку никак не получится без сварочного аппарата. Справедливости ради надо заметить, что практически каждый рачительный владелец частного дома, рано или поздно, но всё же приходит к тому выводу, что без этого прибора в личном хозяйстве – не обойтись. Даже если он нужен один-два раза в год, сварочный аппарат поможет значительно сократить расходы на ремонт ворот и забора, а также при проведении обустройства придомовых построек. Ценовая доступность, компактность и высокая универсальность современных сварочных инверторов – лишние доводы к обзаведению ими. |
 |
Угло-шлифовальная машинка или «болгарка» также должна быть в каждом добротном наборе домашних инструментов, так как она достаточно часто нужна при выполнении ремонтных работ, для резки камня или металла. В комплекте к ней нужно всегда необходимо иметь круги для резки и шлифования различных материалов, металлические щётки для проведения зачистки заготовок от ржавчины. |
 |
Электрическая дрель (или перфоратор) со сверлами по металлу и бурами для бетона – потребуется при изготовлении решеток при необходимости просверливания отверстий в различных деталях конструкции, а также при монтаже самой готовой решётки к стене, оконному проему или раме. |
 |
Наковальня и молот используются не только при ковке деталей решеток, но и для других нужд. Например, неплохо, если этот инструмент будет всегда находиться в гараже, так как он может пригодиться при проведении разнообразных ремонтных работ с автомобилем. Молот, а точнее сказать, большой молоток с надежной удобной ручкой, также никогда не станет лишним как в домашнем, так и автомобильном хозяйстве. При изготовлении решеток наковальня используется для формовки на ней с помощью молота декоративных элементов конструкции, после нагрева арматурных прутьев в горне. |
 |
Горн или кузнечная печь будет необходима для горячей ковки металла, без которой не обойтись, если планируется украсить решетку фигурными деталями. Этот прибор нельзя устанавливать в гараже – из соображений соблюдения пожарной безопасности он должен находиться в отдельной мастерской. Горн может быть сложен из кирпича или же изготовлен из металла, а для его нагрева до высоких температур используется уголь или же сжиженный газ. |
 |

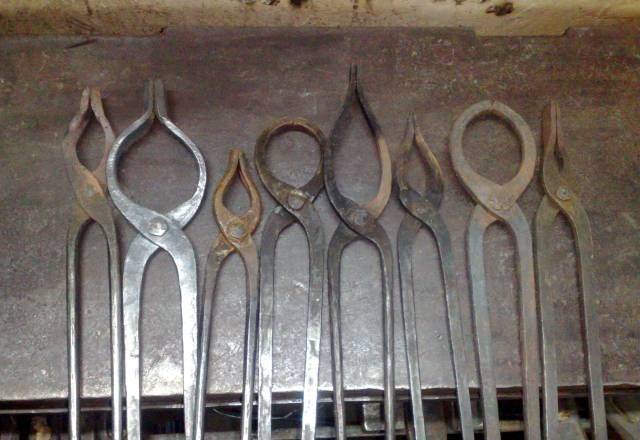

Кузнечные щипцы будут необходимы во время горячей и холодной ковки декоративных составляющих конструкции – «улиток» и «валют». Чтобы освоить работу с этим инструментом, необходимо потренироваться на ненагретых деталях, получив определенный опыт обращения с ним. Щипцы используются для захвата нагретых металлических прутьев и полос, а также для их скручивания. |
 |
Специальный станок, кондуктор или иное приспособление для гибки металлических прутов. Без этого приспособления невозможно будет добиться ровности и аккуратности в металлическом орнаменте, что значительно снизит степень эстетичности и презентабельности готовой решетки. Подобные приборы могут отличаться по своей конструкции, но все они имеют одно предназначение. Особенно это приспособление пригодится тем, кто собирается заняться кузнечным искусством хотя бы на полупрофессиональном уровне. В том случае, когда задумана решетка без изогнутых деталей, это приспособление не потребуется. Некоторые домашние мастера обходятся без него, создавая на верстаке временные шаблоны-приспособления для ручной гибки арматуры, а в качестве рычага для приложения силы используют отрезок трубы. |
Кроме этих специальных приспособлений и приборов, потребуются и такие инструменты, как набор гаечных ключей (разводной ключ), рулетка, металлический держатель для арматуры, напильники с насечками разного размера, наждачная бумага, металлическая щетка, кисти для грунтования и окрашивания решеток и некоторые другие, которые, в принципе, есть в каждом доме.
Конструкции
Как упомянуто выше, оконные решетки бывают вставными несъемными (поз. 1 на рис.), накладными съемными, поз. 2, распашными (поз. 3) и раздвижными, поз. 5. В конкретных обстоятельствах оптимальной может оказаться любая их этих конструкций.
Конструкции оконных решеток
Наглухо
Несъемные решетки крепятся анкерами в стену и наиболее надежны. Если в доме нет чего-то особо ценного и легко сбываемого, а решетка замонтирована правильно (см. ниже), то вор в окно с ней не полезет. Вскрытие несъемной решетки окна оперативными служащими МЧС занимает от 2-3 мин. В большинстве экстренных случаев этого достаточно, но при интенсивном загорании задержка может оказаться роковой.
Съемные
Съемные оконные решетки крепятся сквозными болтами. Для взлома малоуязвимы, если точек крепления не менее 8-10 по периметру (см. также далее). Но тогда их вскрытие или демонтаж изнутри потребует времени не меньше, чем несъемных. Съемные решетки ставят на окна в деревянных домах с тонкими стенами, загнать в которые надежные анкеры невозможно.
Распашные
Решетки с распашными створками – прямые наследники ставней. Они раза в два дороже несъемных и съемных в то же окно, но удобны и достаточно взломостойки, если выполнены без ошибок (см. далее). На сквозные резьбовые шкворни, как ставни, распашные решетки теперь не закрываются: их заменили запорно-распашные устройства (ЗРУ, схема на поз. 4 рис.) Вору, не снабженному автономным источником энергии, они не по зубам; МЧСники вскрывают их за минуту, а изнутри ЗРУ открывается мгновенно. Распашные оконные решетки с ЗРУ лучшие из современных при наличии средств на их приобретение.
Сдвижные
Принято считать, что сдвижные решетки-пантографы не для быта, тем более что их взломостойкость невысока. Однако сдвижная оконная решетка – оптимальный вариант для дачи на зиму, от бомжей. Вору в дачном домике брать нечего, бомжи стекла бить вряд ли станут – холодно будет, и статья уголовная обрисовывается. Сделать же раздвижную решетку-пантограф в окно своими руками из кругляка или квадрата под силу домашнему мастеру среднего уровня, как видно из поз. 5.
Пузатые решетки
Оптимальны во всех отношениях оконные решетки плоские, поз. 1 на рис. Но иногда приходится делать решетки с волной (карманом, «пузом»): чтобы обойти отлив пластикового окна в проеме с узкими откосами, поз. 2, или если наклоняемая створка окна выходит наружу, поз. 3. Такого же типа решетки, но с «пузом» побольше и с плоской его нижней частью, делают под цветочные горшки. Нередко ставят на окна и дутые решетки, полностью выступающие из стены, поз. 4. Если окно в глубокой нише, а его створки узкие, то их можно будет распахивать наружу.
Оконные решетки плоские, с волной и дутые
У всех «пузатых» оконных решеток есть общие свойства: повышенная стоимость, сложность монтажа и невысокая взломостойкость. Фактически, оконные решетки с волной и дутые спасают только от злодеев – зеленых новичков и хулиганов. Причина: сбоку легко орудовать ручным воровским инструментом, а надрезанная решетка просто отгибается руками вверх или в сторону. Снизить вероятность взлома решетки с волной можно, утопив ее как можно глубже в проем окна, как на поз. 3.
Расположение
Внутренняя оконная решетка
Поставить решетки на окна можно снаружи, изнутри и между рамами двойного деревянного окна. Решетки между рамами в наше время потеряли всякое значение: пластиковое окно легче целиком выломать фомкой, чем разбить или вырезать его стеклопакет. Внутренние крепкие решетки (см. рис. справа) ставят на верхних этажах, если ниша окна глубока изнутри, а снаружи оно заподлицо со стеной. Редкий вариант – если в помещении содержатся люди, способные вести себя крайне неадекватно. В остальных случаях следует остановиться на наружной решетке.
Простые и раздвижные решетки
Проще всего сделать обычные решетки, в этом случае арматуру устанавливают в проемы окна, а затем на нее закрепляют прутья, которые украшают декоративными коваными деталями: пиками, корзинками или вензелями.

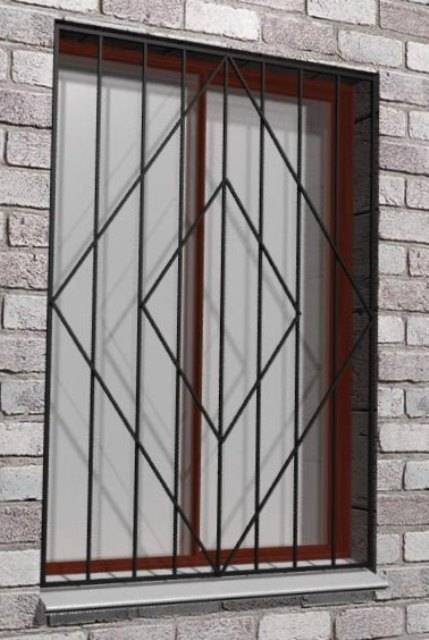

Смотрите на фото, как выглядит подобная конструкция.
При такой конструкции она не будет слишком тяжеловесной, а сможет даже украсить окно и придать ему необычный вид.
Чтобы сделать подобную конструкцию своими руками для дома или дачи, вам понадобятся схемы, чертежи, а из материалов – полосы и прутья из металла.
Перед началом работ нужно измерить окно, и сделать чертежи в соответствии с ним.
Поскольку большинство оконных проемов имеют стандартный размер, вы сможете найти уже готовые схемы, или немного изменить их под свои размеры.

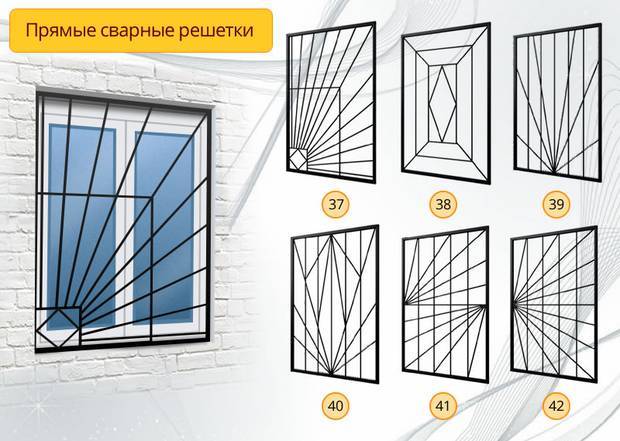

Примеры схем вы можете увидеть на фото. Для того чтобы сделать решетку, прутья нужно согнуть, либо сложить их один на другой и приварить в местах стыка.
Чтобы вся конструкция находилась внутри и не была видна снаружи, вокруг ограждения необходимо создать каркас.
При составлении схемы решетки следите, чтобы она получилась не только нужной по размеру, но также чтобы пустоты в решетке не были слишком объемными – они должны быть такими, чтобы даже маленький и худой человек не смог через них пройти.
Иначе вся защитная необходимость в решетке отпадет, и она сможет выполнять исключительно декоративную функцию.
Таким способом делается самая простая решетка на окна, проследить весь процесс ее изготовления вы можете по видео.
https://youtube.com/watch?v=1NwhwLVBsYY
После того, как прутья приварены друг к другу, желательно дополнить конструкцию декоративными элементами – это улучшит ее внешний вид.
Места сварки чаще всего закрываются обжимками, благодаря этому они становятся практически незаметны, и не портят общий внешний вид изделия.
Скорее всего, сделать декоративные элементы самостоятельно не получится, т.к. для этого требуются навыки холодной металлической ковки, а также специализированное оборудование.
Можно оставить решетку и без декоративных элементов, если вам важнее просто защитить жилище или, например, дачу от непрошенных гостей, а не украсить фасад.
В ином же случае лучше заказать изготовление дополнительных элементов, либо решетки целиком у профессионалов.
Некоторые этапы работ будут аналогичны созданию обычной конструкции, главная же сложность в изготовлении такой решетки в том, чтобы изготовить ее механическую часть.
Каждая секция такой решетки должна быть способна не только сложиться, но и при необходимости перемещаться.
Такая защитная установка состоит из двух элементов: рамы и непосредственно решетки. Рама выступает в качестве направляющей, а также каркаса для удерживания конструкции.
Элемент решетки в такой конструкции разбивают на секции, которые соединяются друг с другом, но не ограничивают в движении.
Такие конструкции обязательно оснащены роликовым механизмом, благодаря которому ее можно передвигать.
Чтобы сделать складной механизм решетки, вам понадобятся пластины в количестве двух штук, которые фиксируются между прутьями.
В пластинах просверливаются отверстия с обоих концов и по центру, а затем их соединяют в этих местах с помощью специальных заклепок.
В центральных местах соединения должна быть установлена вертикальная стойка. Ею должны быть оснащены все три механизма. При этом при крепеже пластин они должны быть раздвинуты.

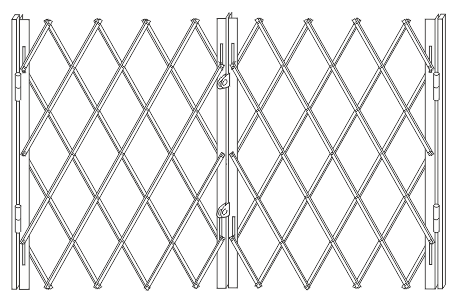

Смотрите на фото вариант устройства раздвижной решетки
Следующим этапом нужно соединить заклепками крайние пластины. По краям створок предварительно устанавливают подшипники и направляющие, чтобы сделать конструкцию подвижной.
Последним этапом устанавливают замок или другой закрывающий элемент – для этого подойдет даже обычный шпингалет или дверной замок.
Создание такой конструкции непросто, вам понадобятся схемы и фото в работе, а если подобного опыта у вас нет, то лучше остановиться на обычной решетке.
Подготовительный этап для самостоятельного создания решетки
После того, как способ производства и тип конструкции выбраны, можно приступить к подготовке изготовления решетки своими руками.
Для того чтобы рама решетки прочно была установлена в оконном проеме, необходимо правильно произвести все замеры
Важно учитывать, что при расчете длины и ширины следует вычесть по половине сантиметра с каждой стороны для того, чтобы решетка не повредила окно. Высота изделия может быть разной по личному усмотрению, однако необходимо помнить, что главная функция – защита, поэтому не стоит оставлять слишком большие проемы сверху или снизу;
После того, как всё мерки сняты, можно рисовать чертеж
Здесь должны быть прорисованы все декоративные элементы будущей решетки. Важно правильно рассчитать расстояние между отдельными деталями, чтобы не было слишком большого проема для проникновения в помещение посторонних людей. Если делается декоративная решетка, то в ней обязательно должны быть как вертикальные, так и горизонтальные элементы;
Если принято решение делать распашную решетку, в таком случае необходимо сразу на подготовительном этапе определиться с местом размещения замка. Рекомендуется делать две створки, при этом одну глухую, а вторую распашную. При этом уровень защищенности выше, чем при двух открытых створках, и в то же время аварийный выход при возникновении чрезвычайных ситуаций не будет заблокирован;
Установка конструкции не должна доставлять неудобства, поэтому важно укреплять решетки заранее перед размещением их в оконной раме. Для этих целей используются жёсткие ребра из металлического уголка. Так конструкция будет прочна и её не поведет в разные стороны при установке;
Далее следует высчитать, какое количество расходного материала придется на одну решетку
Здесь следует обратить внимание не только на ковку, декоративные детали, штифты, но также на сопутствующие элементы, например, такие, как уголки, пруты, петли и замки;
На подготовительном этапе также необходимо определиться с набором инструментов, чтобы можно было начинать работать. Для изготовления решетки понадобятся: электрические болгарка и сварка, ударная дрель и свёрла для камня и металла, а также обыкновенный молоток.
Обезопасить загородный дом с помощью металлической двери это лишь половина дела. Беззащитные окна становятся очередной целью непрошенных гостей.
Сварные оконные решетки являются оптимальным вариантом для тех, кто хочет сэкономить или сделать их самостоятельно. Своей прочностью и жесткостью они практически не уступают кованным, а их эстетическая привлекательность будет целиком зависеть от вашей фантазии. Все, что вам понадобится для их изготовления – это металлические прутья круглого или квадратного сечения, уголок 36, 40, 45 или 50 профиля и недорогой сварочный аппарат. Тем более, что на такой агрегат не жаль потратить деньги – он всегда пригодится на даче.
Обычную глухую решетку изготовить не сложно. Сначала меряете проем окна по длине, ширине и диагонали. Затем – делаете раму для решетки из профильной или обычной трубы, уголка или прутка. Далее – нарезаете материал по размерам и обвариваете. После этого можно приступать к украшению рамы узором из прутьев или элементами художественной ковки.
Создание узора
Участник форума tobias советует в качестве декора для оконных решеток выбрать не повторяющийся узор – его будет сделать сложнее, а какое-либо изображение. Сначала подыщите красивый контурный рисунок. У кого нет художественного таланта, может воспользоваться изображениями, найденными в Интернете.
Рисунок распечатываете на бумаге в реальном масштабе, после чего листы склеиваете. Для изготовления изображения на решетке форумчанин использовал катанку 6,5 мм в бухте.
Листы с изображением разложите на ровной поверхности. Соберите рисунок из отрезков катанки. Для определения длины конкретного отрезка tobias использовал проволоку толщиной 1 мм – ее можно легко выложить вдоль линии на бумаге. Затем проволоку распрямите, и по ней отрежьте катанку от бухты. С помощью плоскогубцев и рычага передней подвески от автомобиля «Нива» отрезок согните до нужной формы. Готовые отрезки выложите на бумаге и соедините между собой сваркой.
Рисунок был слишком большим и весь не помещался на стекле, поэтому его пришлось сваривать по частям. После сварки на стекле рисунок с обратной стороны можно проварить на бетонном полу. Когда все части изображения будут готовы, разложите их на решетке и приварите к ней.
Изготовления одного изображения заняло один выходной день.
Установка решетки
Установить оконную решетку самостоятельно тоже не составит труда. Ее можно закрепить с помощью штырей из прутка. Приложите готовую решетку к оконному проему, отметьте места отверстий под штыри. Если рама решетки сделана из профильной трубы или уголка, в них предварительно необходимо просверлить четыре отверстия по диаметру штырей или немногим больше. Как правило, делают крепление на четыре штыря – по два с каждой стороны.
Далее подготовьте дрель с перфоратором и сверло с таким же диаметром, как у штырей или чуть-чуть меньшим – чтобы штырь плотно сидел в стене. Просверлите отверстия, на их глубину будет влиять расстояние от стены до рамы решетки. Вставьте оконную решетку и вбейте штыри в отверстия. В случае если рама изготовлена из прутка, штыри нужно вбивать с внутренней стороны. Теперь можно приварить решетку к штырям.
Распашную решетку будет сделать немного сложнее из-за того, что нужно делать две створки, затем приваривать навесы и врезать замок либо делать под него ушки.
По материалам участника форума «Дом и Дача»
