Контроль качества огнезащитной обработки деревянных конструкций

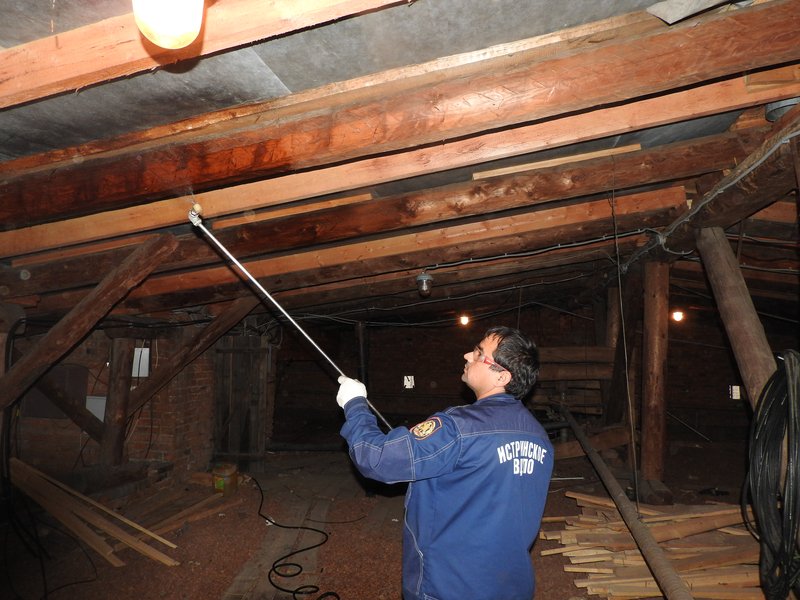

Способы противопожарной обработки дерева

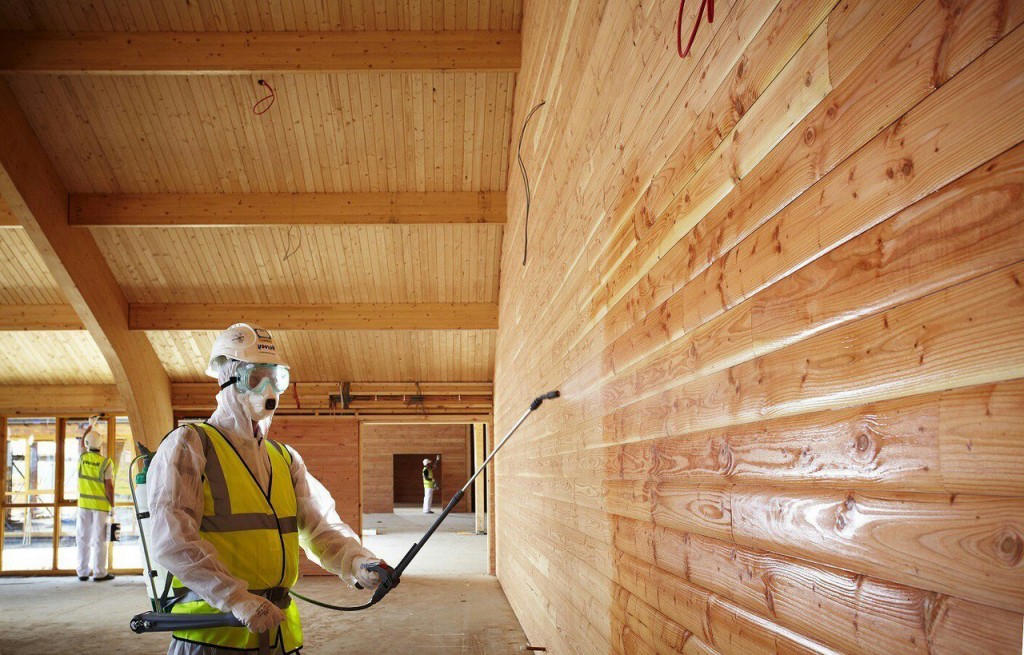

Противопожарная обработка деревянных конструкций основана на покрытии защищаемого материала особым составом. Его действенность определяется адгезией к обрабатываемой деревянной поверхности и физико-химическими свойствами. При кратком местном воздействии источника зажигания на обработанный материал огнезащитные составы значительно облегчают тушение возгорания, а иногда и предотвращают его появление. Противопожарная обработка дерева может осуществляться способом пропитки антиперенами. При локальном огневом воздействии этот способ защиты допускает только местное обугливание материала.

Нормативное повествование…

Требования при определении огнезащитных свойств огнезащитных составов, разработке технической документации, сертификации, осуществлении контроля качества огнезащитных составов и выполненной огнезащиты установлены Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (ред. от г.), Правилами противопожарного режима в Российской Федерации (утверждены постановлением Правительства РФ от г. № 390 «О противопожарном режиме») (ред. от г.), СП «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» (ред. от г.), ГОСТ Р 53292-2009 «Огнезащитные составы и вещества для древесины и материалов на ее основе. Общие требования. Методы испытаний» (утв. приказом Ростехрегулирования от г. № 68-ст).

В соответствии с ч.1 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (ред. от г.) техническая документация на средства огнезащиты должна содержать информацию о технических показателях, характеризующих область их применения, пожарную опасность, способ подготовки поверхности, виды и марки грунтов, способ нанесения на защищаемую поверхность, условия сушки, огнезащитную эффективность этих средств, способ защиты от неблагоприятных климатических воздействий, условия и срок эксплуатации огнезащитных покрытий, а также меры безопасности при проведении огнезащитных работ.

В соответствии с ч.1, ч.3, ч.4 Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (ред. от г.) подтверждение соответствия средств огнезащиты осуществляется в форме сертификации.

Блог—Инженера™ & Smarta предлагаем вам присоединиться к профессиональному сообществу по охране труда ПСОТ 2.0

Протоколы испытаний испытательных лабораторий должны содержать значения показателей характеризующих огнезащитную эффективность средств огнезащиты, в том числе различные варианты их применения, описанные в сопроводительных документах.

В сертификате должны быть отражены следующие специальные характеристики средств огнезащиты:

1. наименования средств огнезащиты;
2. значение огнезащитной эффективности, установленное при испытаниях;
3. виды, марки, толщина слоев грунтовых, декоративных или атмосфероустойчивых покрытий, используемых в комбинации с данными средствами огнезащиты при сертификационных испытаниях;
4. толщина огнезащитного покрытия средств огнезащиты для установленной огнезащитной эффективности.

В соответствии с п.3.5 СП при проведении работ по огнезащите должен разрабатываться проект огнезащиты (проект огнезащиты: проектная документация и (или) рабочая документация, содержащая обоснование принятых проектных решений по способам и средствам огнезащиты строительных конструкций для обеспечения их предела огнестойкости по ГОСТ 30247, с учётом экспериментальных данных по огнезащитной эффективности средства огнезащиты, а также результатов прочностных и теплотехнических расчетов строительных конструкций с нанесенными средствами огнезащиты).

Форма «Протокола испытаний по контролю качества огнезащитной обработки конструкций из древесины» приведена в приложении «Е» ГОСТ Р 53292-2009 «Огнезащитные составы и вещества для древесины и материалов на ее основе. Общие требования. Методы испытаний» (утв. приказом Ростехрегулирования от г. № 68-ст).

Соответственно, по окончанию работ по огнезащите в организации должна храниться следующая документация:

• проект огнезащиты (проектная документация и (или) рабочая документация);
• сертификат соответствия на примененное средство огнезащиты;
• техническая документация на средства огнезащиты (инструкции завода-изготовителя);
• протокол испытаний по контролю качества огнезащитной обработки конструкций из древесины.

В соответствии с п. 21 Правил противопожарного режима в Российской Федерации (утверждены постановлением Правительства РФ от г. № 390 «О противопожарном режиме») (ред. от ) при эксплуатации объекта руководитель организации обеспечивает устранение повреждений толстослойных напыляемых составов, огнезащитных обмазок, штукатурки, облицовки плитными, листовыми и другими огнезащитными материалами, в том числе на каркасе, комбинации этих материалов, в том числе с тонкослойными вспучивающимися покрытиями строительных конструкций, горючих отделочных и теплоизоляционных материалов, воздуховодов, металлических опор оборудования и эстакад, а также осуществляет проверку состояния огнезащитной обработки (пропитки) в соответствии с инструкцией завода-изготовителя с составлением протокола проверки состояния огнезащитной обработки (пропитки). Проверка состояния огнезащитной обработки (пропитки) при отсутствии в инструкции сроков периодичности проводится не реже 1 раза в год.

На этом всё.

На вопрос ответила моя помощница Светлана Подберезина.

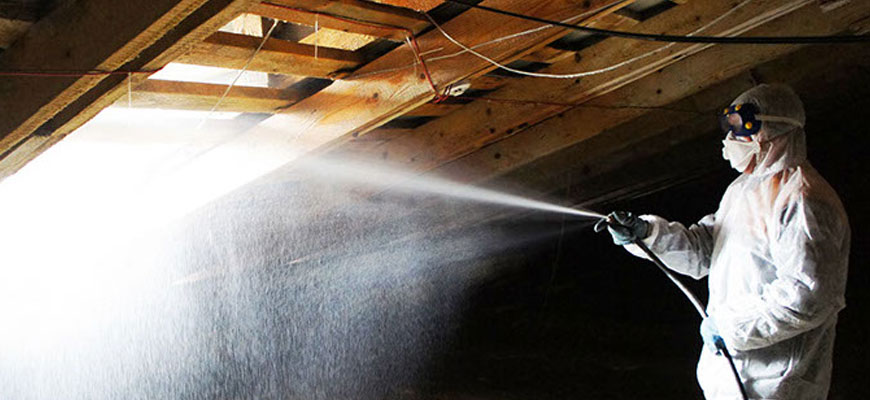

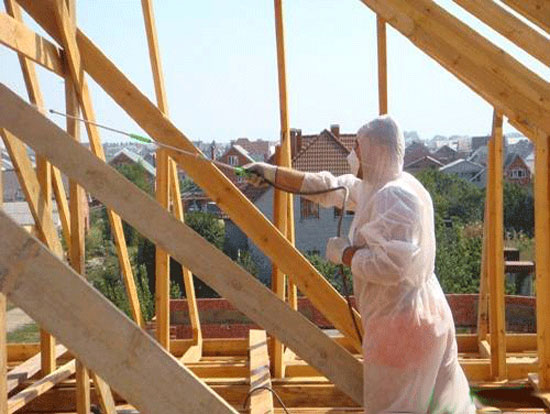

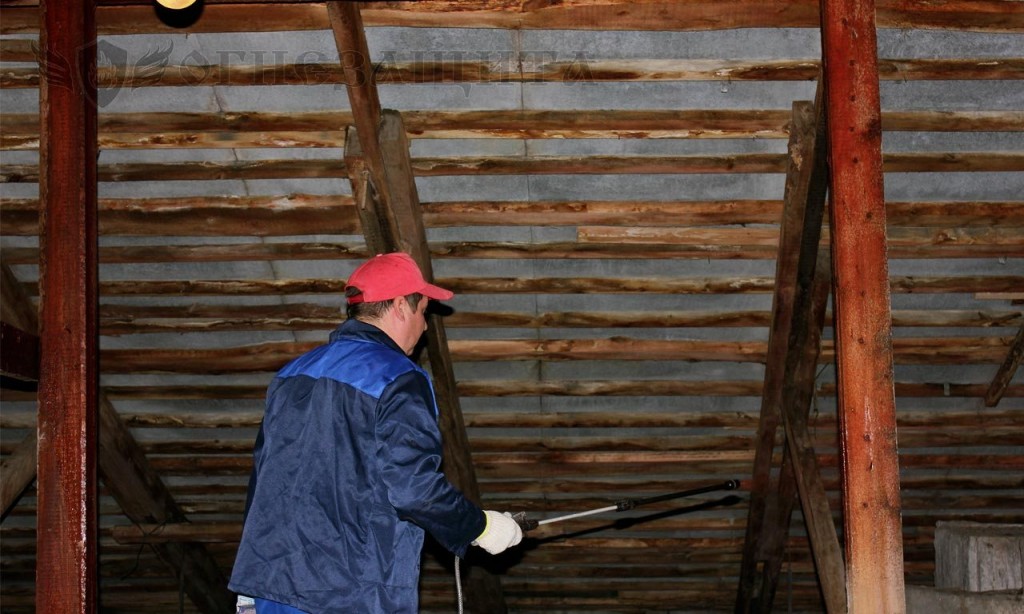

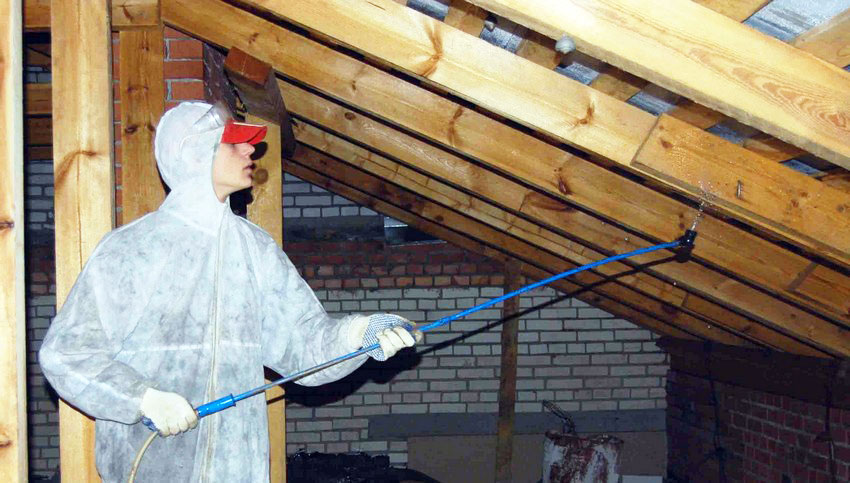

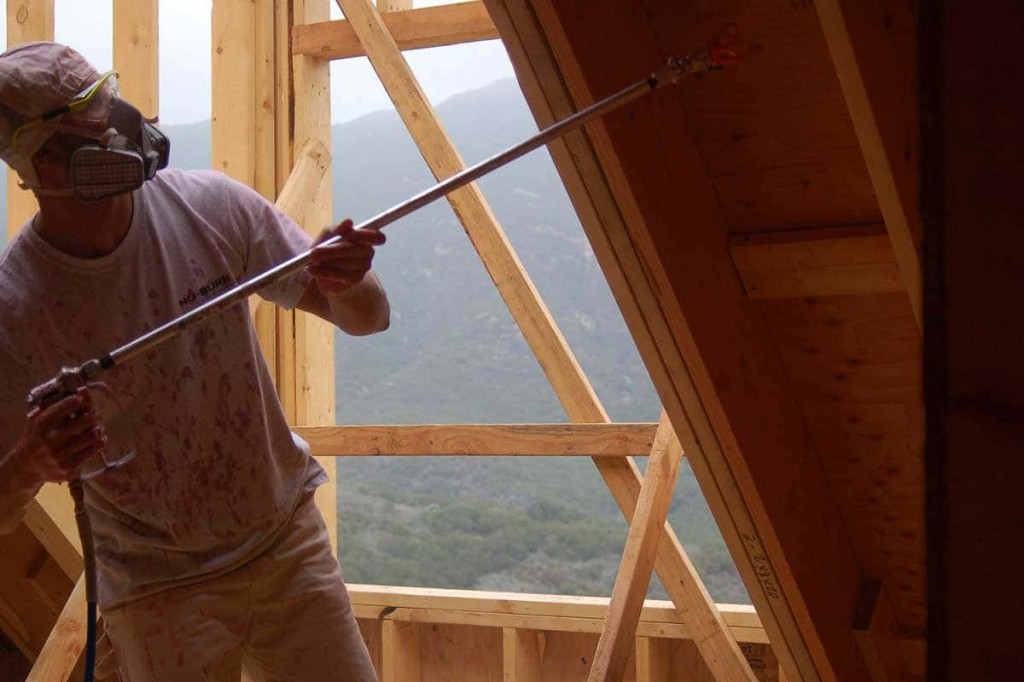

Огнезащита чердака и стропил. Пожарная безопасность кровли.

Требовния пожарной безопасности к чердачным конструкциям, скрытым полостям

«Требования пожарной безопасности к строительным конструкциям»»Фед. закон 123-ФЗ от 22 июля 2008 года»пункт 1Требования пожарной безопасности к скрытым полостям строительных конструкций

Конструктивное исполнение строительных элементов зданий, сооружений, строений не должно являться причиной скрытого распространения горения по зданию, сооружению, строению.

Выписка из п.5.2.2

Строительные конструкции не должны способствовать скрытому распространению горения.

Выписка из п.5.4.5

В зданиях I — IV степеней огнестойкости с чердачными покрытиями, при стропилах и (или) обрешетке, выполненных из горючих материалов, кровлю следует выполнять из негорючих материалов, а стропила и обрешетку в зданиях I степени огнестойкости подвергать обработке огнезащитными составами I группы огнезащитной эффективности, в зданиях II — IV степеней огнестойкости огнезащитными составами не ниже II группы огнезащитной эффективности по ГОСТ 53292 , либо выполнять их конструктивную огнезащиту, не способствующую скрытому распространению горения.

Раздел 1.8

1.8. В зданиях всех степеней огнестойкости кровлю, стропила и обрешетку чердачных покрытий, полы, двери, ворота, переплеты окон и фонарей, а также отделку (в том числе облицовку) стен и потолков независимо от нормируемых пределов распространения огня по ним допускается выполнять из горючих материалов. При этом стропила и обрешетку чердачных покрытий (кроме зданий V степени огнестойкости) следует подвергать огнезащитной обработке. Качество огнезащитной обработки должно быть таким, чтобы потеря массы огнезащищенной древесины при испытании по СТ СЭВ 4686-84 не превышала 25 %. В зданиях с чердаками (за исключением зданий V степени огнестойкости) при устройстве стропил и обрешетки из горючих материалов не допускается применять кровли из горючих материалов. В помещениях, в которых производятся, применяются или хранятся горючие жидкости, полы следует выполнять из негорючих материалов. В зданиях всех степеней огнестойкости, кроме V, не допускается выполнять облицовку из горючих материалов и оклейку горючими пленочными материалами стен и потолков в общих коридорах, в лестничных клетках, вестибюлях, холлах и фойе, а также устраивать из горючих материалов полы в вестибюлях, лестничных клетках и лифтовых холлах. В зданиях I-III степеней огнестойкости не допускается выполнять из горючих и трудногорючих материалов облицовку внешних поверхностей наружных стен.

СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»,пункт Здания и пожарные отсеки по конструктивной пожарной опасности подразделяются на классы согласно таблице 5

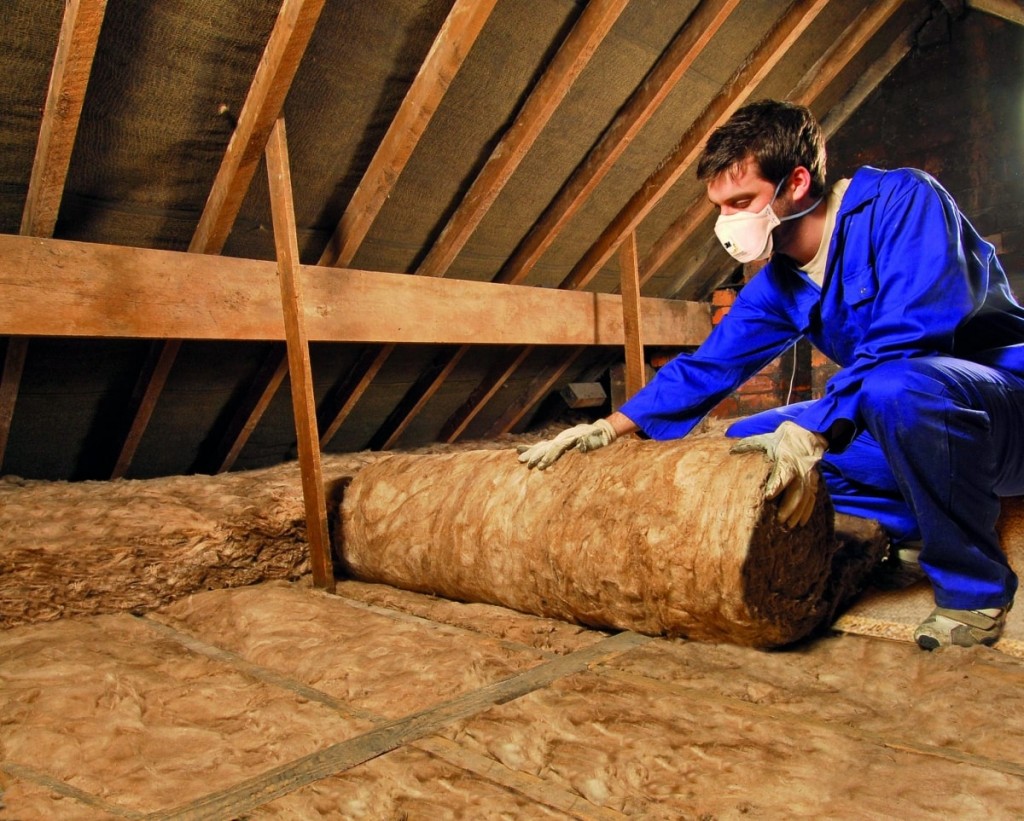

Дополнительно к чердачным помещениям предъявляются следующие требования:

Требования пожарной безопасности к кровлям

СП «Системы противопожарной защиты»,Раздел 4 Общие требования пожарной безопасности

«Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям»

Пункт Максимально допустимые значения площадей кровель из горючих материалов без соответствующей защиты следует принимать в соответствии с действующими строительными нормами.

Метод контроля качества огнезащитной обработки

6.4.1. Средства измерения, испытательное оборудование и материалы

6.4.1.1. Для контроля качества огнезащитной обработки используется прибор ПМП-1 (приложение Д), состоящий из следующих элементов:

• корпуса;
• газовой горелки;
• поворотной крышки;
• зажимного устройства.

В качестве газовой горелки рекомендуется использовать бытовую газовую зажигалку (предпочтительно с регулируемой высотой пламени). Габаритные размеры прибора должны быть не более 135 . 50 . 50 мм, масса — не более 0,25 кг.

6.4.2. Подготовка к проведению испытаний

6.4.2.1 Перед отбором образцов проводится осмотр обработанных ОС материалов и конструкций с целью определения соответствия внешнего вида требованиям ТД.

6.4.2.2 Отбор образцов проводится в местах, преимущественно равномерно расположенных по площади объекта огнезащиты, с различных типов конструкций (стропила, обрешетка и др.), а также в местах, качество обработки которых вызывает сомнения.

Для отбора образцов используется доступный режущий инструмент. Место отбора образца и сам образец маркируются.

6.4.2.3 Образец должен представлять собой поверхностный слой огнезащищенной древесины (стружку) длиной от 50 до 60 мм, шириной от 25 до 35 мм, толщиной от 1,5 до 2,5 мм. В случае отклонения размеров снятой стружки от требуемых допускается доведение размеров до получения требуемой толщины путем стачивания части образца со стороны, не подвергавшейся огнезащитной обработке, а также обрезание кромок для придания образцу прямоугольной формы.

По результатам отбора образцов составляется акт, в котором указывается место отбора каждого образца.

6.4.2.4 Количество отобранных образцов должно составлять не менее четырех с каждых 1000 м2 огнезащищенной поверхности объекта (здания) или со всего объекта, если площадь обработки меньше 1000 м2.

6.4.2.5 Перед испытанием образцы в течение 24 часов выдерживают в помещении на ровной открытой поверхности при температуре от 10 °C до 30 °C и относительной влажности воздуха (60 ± 10) %.

Недопустимо проводить испытания при использовании в качестве образца сырой стружки.

6.4.3. Проведение испытаний

6.4.3.1 Перед проведением испытания необходимо настроить прибор, для чего следует зажечь газовую горелку, отрегулировать высоту пламени таким образом, чтобы оно своей верхней частью точечно касалось верхней кромки нижней подвижной части прижимной рамки держателя образца, отключить газовую горелку.

6.4.3.2 Проведение испытания осуществляется в такой последовательности:

• образец установить в зажимное устройство так, чтобы обработанная сторона была обращена к газовой горелке;
• зажечь газовую горелку;
• установить поворотную крышку в положение, обеспечивающее выполнение требований 6.4.3.1;
• выдержать образец под воздействием пламени в течение 40 секунд, после чего отключить газовую горелку;
• образец оставить в приборе для остывания образца и прибора до комнатной температуры.

При проведении испытания не допускается воздействие на пламя горелки воздушных потоков.

За образцом проводят визуальное наблюдение во время испытания и его осмотр после извлечения из прибора, при этом фиксируются:

• изменение цвета, усадка, вспучивание, коробление, тление и др.;
• появление признаков воспламенения (пламенное горение вне зоны воздействия пламени газовой горелки);
• самостоятельное горение после отключения газовой горелки;
• сквозное прогорание до образования отверстия;
• обугливание на всю глубину в зоне воздействия пламени газовой горелки;
• полное или неполное обугливание обработанной ОС стороны образца на площади, ограниченной рамкой зажимного устройства.

6.4.3.3 Результат испытания образца считается отрицательным, если зафиксировано хотя бы одно из следующих явлений:

• самостоятельное горение после отключения газовой горелки (допускается наличие локального горения в зоне воздействия газовой горелки в течение не более пяти секунд после её отключения);
• сквозное прогорание до образования отверстия;
• обугливание обработанной ОС стороны образца по всей площади, ограниченной рамкой зажимного устройства;
• обугливание на всю глубину в зоне воздействия пламени газовой горелки при наличии признаков воспламенения (пламенное горение вне зоны воздействия пламени газовой горелки).

Результат испытания образца считается положительным, если указанные явления не наблюдаются.

6.4.3.4 Поверхностная огнезащитная обработка считается качественной при условии получения положительных результатов испытаний на всех отобранных образцах.

При получении отрицательных результатов на отдельных образцах (не более двух для площади 1000 м2 огнезащищенной поверхности объекта или для всего объекта площадью менее 1000 м2) проводятся повторные испытания на удвоенном количестве образцов, отобранных в местах, ограниченных площадью 1000 м2, где для отдельных испытанных образцов были получены отрицательные результаты. При получении положительных результатов повторных испытаний всех отобранных образцов поверхностная обработка объекта считается качественной.

6.4.3.5 Результаты испытаний заносят в протокол испытаний, который должен содержать следующие сведения:

• дата проведения испытаний;
• наименование и адрес заказчика;
• основание для проведения испытаний;
• наименование и адрес объекта контроля;
• наименование организации, проводившей огнезащитную обработку, ее адрес и номер лицензии;
• наименование (марка) применяемого для огнезащитной обработки состава, ТД;
• вид и состояние огнезащищенных конструкций (отобранных образцов), площадь обработки, условия эксплуатации;
• место отбора каждого образца;
• наименование испытательной лаборатории.

Приложение Д (обязательное)

Группы огнезащитной эффективности древесины

Все составы делятся на три группы огнезащитной эффективности:

• Первая группа (I). Можно получить трудносгораемую древесину. В этом случае наблюдается потеря не более 9% массы опытного образца при сгорании;
• Вторая группа (II). Можно получить трудновоспламеняемую древесину. В этом случае потери массы составляют 9-30 %;
• Третья группа (III). В этом случае высокая огнезащита не обеспечивается, а потеря массы опытного образца составляет более 30%.

Другими словами, чтобы получить наибольшую эффективность от выбираемого огнезащитного состава, то следует отдавать предпочтение тому варианту, который относится к первой группе.

Как часто должна проводиться обработка?

Периодичность проведения работ по огнезащитным работам зависит от ряда факторов: способа, технологии и материала огнезащитного материала.

Согласно ППР № 390 в редакции Постановления Правительства Российской Федерации №113 от года, проверка огнезащитной работы  должна проводиться не реже одного раза в год. По результатам проверки должен быть составлен соответствующий Акт.

Что же касается периодичности проведения работ по защите, то все деревянные конструкции должны обрабатываться после истечения срока действия предыдущей обработки. Если же в ходе планового осмотра были выявлены нарушения целостности обработанных конструкций, то ремонтные работы должны быть проведены внепланово.

Документация по огнезащите деревянных конструкций

Использование деревянных конструкций в строительстве широко распространено благодаря уникальным свойствам этого материала. У древесины малая плотность, что делает конструкцию из неё лёгкой; низкая теплопроводность; прочность к воздействию агрессивных сред. Но при всех положительных свойствах у неё есть и один большой недостаток — она легко воспламеняется. И сейчас мы поговорим о тех нормативных документах, которые регламентируют огнезащиту деревянных строений.

О документации

В целях предотвращения обрушения зданий и придания определенной степени огнестойкости несущим деревянным элементам строения, при возведении зданий следует использовать специальные материалы. Их выбор для строительства определяется в соответствии с СНиП и ГОСТ, а также правилами пожарной безопасности.

Применение специальных противопожарных пропиток регламентируется 52 статьей ФЗ№ 123.

Разделение материалов по параметрам

Один из основных нормативных документов, регламентирующий огнезащиту деревянных конструкций является СНиП 21-01-97. В нем принята определенная пожарно-техническая спецификация строительных материалов, строений, конструкций и так далее. Пожарная опасность характеризуется следующими пожарно-техническими параметрами:

1. Горючесть материалов. Различают группы строительных материалов, отличающихся по степени горючести, и негорючие материалы. Приняты четыре группы горючих материалов:

• Г1 — материалы слабой горючести;
• Г2 — материалы умеренной горючести;
• Г3 — материалы нормальной горючести;
• Г4 — материалы сильной горючести.

Степень горючести и систематизация строительных материалов по данной характеристике регламентируется по ГОСТ 30244-94(11).

2. Воспламеняемость горючих материалов. Различают 3 вида:

• В1 — материалы трудновоспламеняющиеся;
• В2 — материалы умеренновоспламеняющиеся;
• В3 — материалы легковоспламеняющиеся.

Разделение по видам регламентируется согласно ГОСТ 30402. Он же определяет способы проверки строительных материалов на скорость воспламенения. Проверяется время воспламенения, поверхностная плотность теплового потока и предельная плотность теплового строительных материалов, относящихся к негорючим, разделение по группам распространения огня не проводится.

3. Распространение огня по поверхностному слою горючих строительных материалов. Стандартизация материалов по данной характеристике проводиться по ГОСТ 30444 (Р51032-97). Он же регламентирует методы проверки распространения огня по поверхностным слоям строений. В стандарте обозначены четыре классификации распространения пламени, обусловленные критической поверхностью плотности теплового потока.

4. Дымообразующее свойство воспламеняющихся строительных материалов. Материалы подразделяются на три группы:

• Д1 — малая степень дымообразования;
• Д2 — умеренная степень образования;
• Д3 — высокая степень дымообразования воспламеняющихся строительных материалов.

Стандартизация проводится согласно и ГОСТ  Согласно стандарту устанавливаются нормативы показателей пожаровзрывоопасности материалов и веществ.

5. Токсичность воспламеняющихся строительных материалов. По показателю содержания токсичных веществ в продуктах горения, воспламеняющиеся материалы делятся на четыре группы:

• Т1 — малоопасные;
• Т2 — умеренноопасные;
• Т3 — высокоопасные;
• Т4 — чрезвычайноопасные воспламеняющиеся строительные материалы.

Группа токсичности определяется по и ГОСТ

Требования в ГОСТах

Если, согласно ГОСТ 30244, строительный материал относится к негорючим, то он не регламентируются всеми остальными параметрами пожарной безопасности.

Огнезащита строений регламентируется ГОСТ 30247. Основополагающие требования к огнезащите в типовых условиях теплового воздействия определяются по ГОСТ  Согласно ему же стандартизируется предел огнестойкости строения. В документе приведены три ключевых вида предела огнестойкости возведенного строения. Это: утрата несущего свойства строения, утрата целостности и утрата теплонесущего свойства строения.

Сущность способа заключается в установке времени от момента начала теплового воздействия на строение, согласно действующему стандарту, до момента достижения предела огнестойкости. Применяемый способ учитывает функциональные особенности строения. ГОСТ  систематизирует пределы огнестойкости несущих и ограждающих строений.

Испытания на прочность

Правила проверки испытания строений на огнезащиту регламентируются ГОСТ 30403-96. Различают четыре класса пожарной опасности строения:

1. строение нулевой пожарной опасности;
2. строение с малой пожарной опасностью;
3. строение с умеренной пожарной опасностью;
4. пожароопасное строение.

Возводимое строение, исходя из огнестойкости и распространения огня, согласно СНиП  группируются на 8 степеней огнестойкости.

Различные технологические процессы должны соблюдать требования пожарной безопасности. Эти требования регламентируются ГОСТ Р

Общие требования к огнезащите древесины приведены в НПБ 251.

ГОСТ 16363 регламентирует огнезащитные средства обработки древесины и включает в себя два способа выявления огнезащитных свойств — классификационный способ и способ ускоренных испытаний.

ГОСТ  устанавливает параметры показателей пожаровзрывоопасности деревянных строительных материалов и способы их измерения. Выбор показателей взаимосвязан с агрегатным состоянием материала и характеристик его использования.

Что такое огнезащитная обработка?

В огнезащитную обработку входит комплекс мер, которые будут способствовать снижению горючести материалов и опасности возгорания объекта. В составе противопожарных мероприятий может быть следующее:

• отделка или облицовка поверхности зданий и сооружение противопожарными материалами;
• увеличение способности здания или сооружения противостоять огню посредством его перестройки или переоборудования;
• обработка деревянных и иных поверхностей лакокрасочными материалами соответствующих огнезащитных составов.

Впервые решение о необходимости проведения противопожарных мероприятий принимается еще на стадии проектирования объекта, оно зависит от типа здания, от требований СНИПов в данной конструкции. Впоследствии противопожарные мероприятия проводятся с определенной периодичностью. Соответственно, и проверки противопожарного состояния тоже планируются по определенному графику, если речь идет о местах массового скопления людей.

Самым простым способом повысить огнестойкость сооружения является его обработка разными противопожарными составами. В частных домах обработка может производиться самостоятельно, но в многоквартирном жилом фонде и в прочих общих местах такие мероприятия обычно доверяют специализированным структурам, в работу которых входит проектирование конструктивных изменений, подготовка смет, аудит работ и завершающее обследование. Сама же проверка проводится работником структуры МЧС, имеющим для этого права и лицензии. Впрочем, иногда люди заказывают также проведение независимых экспертиз.

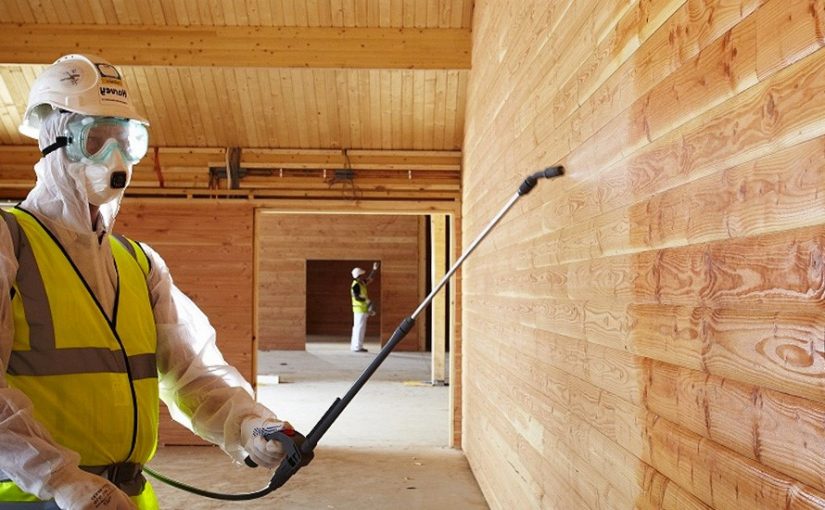

Что необходимо учитывать при проведении защитных работ?

Обработка дерева – это очень серьезный и ответственный процесс, который необходимо доверить профессионалам. Здесь не обойтись без специальных навыков и знаний, в противном случае, никто не даст вам гарантии, что защита действительно выстоит перед огнем во время пожара.

Специалисты, выбирая метод и технологию обработки древесины, учитывают:

• Тип конструкции;
• Категория пожароопасности помещения;
• Предел огнестойкости отдельных элементов здания.

Обработка древесины лаками и красками должна производиться специалистами только в теплое время года. При низкой температуре, в древесине может скопиться влага, которая будет служить барьером для проникновения состава внутрь.

Для того чтобы максимально защитить здание от страшных последствий стихии огня, предлагаю ознакомиться с противопожарной обработкой металлоконструкций. Защита металла даст возможность выстоять строительной конструкции даже при длительном воздействии высоких температур, она не начнет оседать и деформироваться.

Температура возгорания древесины

Качества древесины:

1. воспламеняется при +250 C°;
2. самовоспламеняется при +350 C°;
3. два режима: горение (гомогенный), тление (гетерогенный);
4. есть продукты пиролиза (дым, токсины).

Классификация по ППБ:

1. Г4, Г3 – сильно и нормально горючие;
2. В3 – легко воспламеняемые;
3. РП3, РП4 – огонь распространяется умеренно, сильно;
4. Д2, Д3 – горение с пламенем, тление с умеренным и высоким дымообразованием;
5. Т3 – токсичность, высокая опасность.

Пример действия огнезащиты:

1. вспучивающая краска 2 категории понижает класс до Г1, Г2 (слабая и умеренная горючесть);
2. появляется сопротивляемость прямому огню определенное время (EI до 90 мин., 80 – 120 мин.).

Пропитка 1 класса сделает дерево НГ – негорючим вообще. Реагирование материала на огонь напоминает попытки зажечь не высыхающую влажную древесину.

Цена биозащиты

Ну и помните о том, что «хорошо дешево не бывает». Стоимость биозащитного состава, по большому счету, складывается из стоимости упаковки и присутствующих в составе антисептических, фунгицидных, инсектицидных и прочих компонентов. Учитывая, что все производители используют очень похожие канистры для розлива, можно предположить, что удешевление продукта достигается, например, за счет снижения концентрации в нем защитных компонентов.

Предположим, что с производителем Вы определились. Следующий вопрос, который необходимо прояснить — это как все же должна выглядеть идеальная схема работ, при соблюдении которой Вы получите максимально долговечный результат?

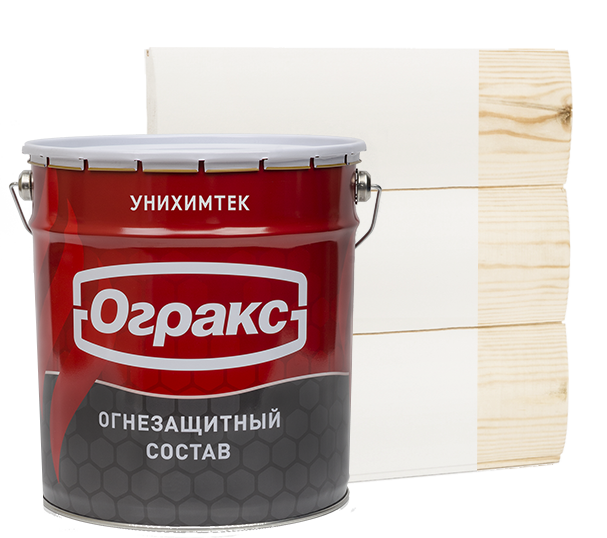

Антипирены

Все составы, обеспечивающие огнеупорные качества древесины, можно разделить на следующие группы:

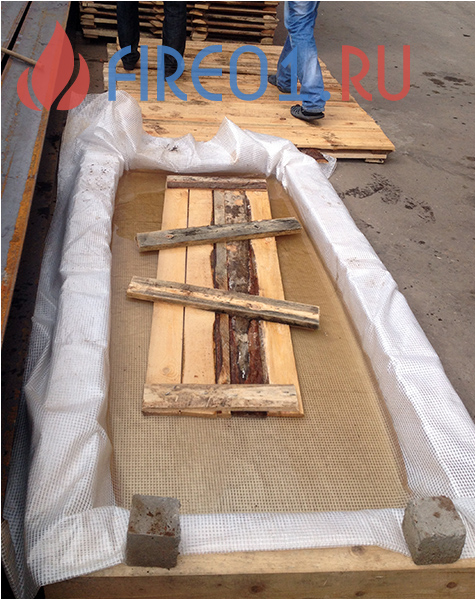

• Пропитки. Поставляются в готовом виде или в виде смеси солей, которая требует предварительного приготовления. При нагреве такие составы выделяют газ, который способствует снижению температуры. За счет этого реакция между горючими веществами замедляется, и воспламенение их задерживается;
• Огнеупорные краски. В их состав входят соли-антипирены. В процессе нагревания слой краски начинает пузыриться, образуя прослойку, которая обеспечивает изоляцию от высокой температуры;
• Огнеупорные лаки. Основой их являются мочевинно-формальдегидные и им подобные смолы. Нагреваясь, лак покрывается мелкими пузырьками. Тонкий слой смолы, формирующей пузырьки, плавится и обугливается. В итоге формируется пористый слой примерно в 7 мм, что и способствует предохранению древесины от возгорания.

Особенности обработки древесины защитными составами:
