Буронабивные сваи в раскатанных скважинах

Область применения

Есть ряд случаев, когда желательно использовать именно буронабивные сваи:

• В среде города рядом с уже возведёнными объектами, где существует опасность разрушения окружающих построек вследствие проведения «тяжёлых» работ.
• На ограниченных пространством площадках, где сложно перемещать и устанавливать забивные сваи.
• При строительстве на склоне.
• На объектах, где на территории стройплощадки наблюдаются плотные грунты.
• Когда невозможно произвести забивку или вибропогружение свай из-за грунта естественного происхождения с часто попадающимися валунами.

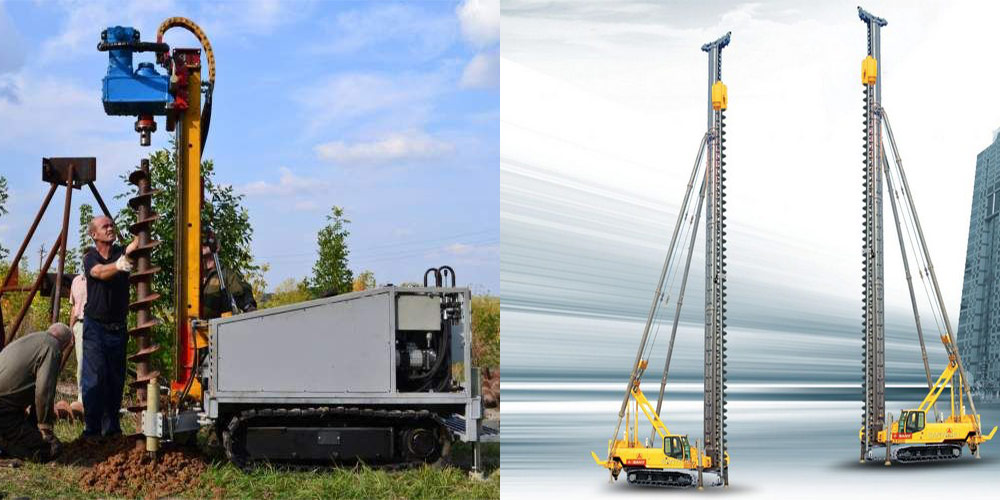

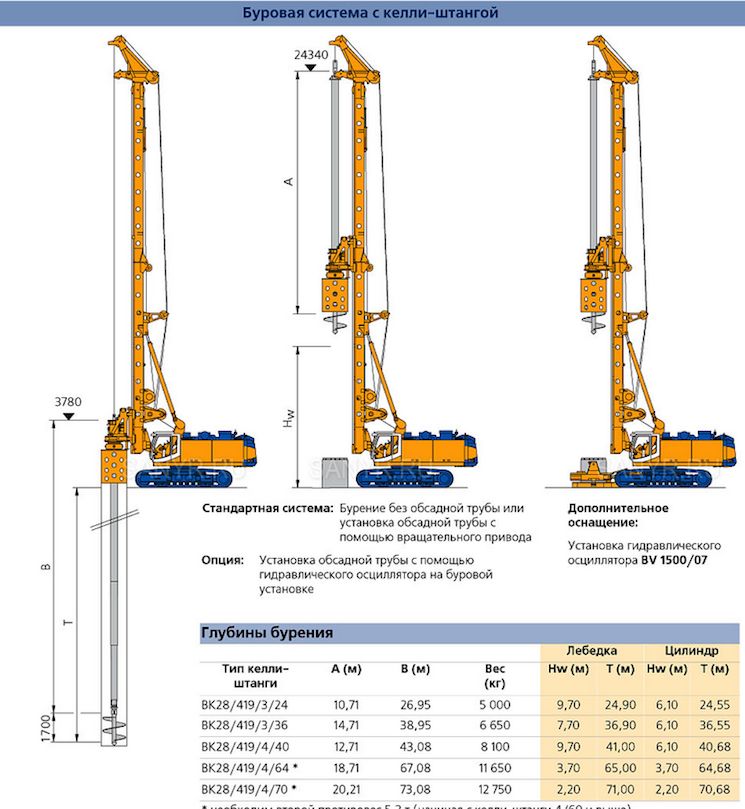

Конструкция буровой установки

Буровые установки для бурения скважин с водой получили популярность за счет того, что в процессе работы они выводят с помощью своих шнеков все разрушенные породы. С использованием такого устройства также закручивают сваи.

Перед тем как использовать буровую установку, лучше сперва изучить ее конструкцию

Малогабаритная буровая установка имеет несколько составляющих частей:

• Двигатель редукторного типа;
• Мачту, которая оснащена 2 лебедками;
• Двигающуюся каретку;
• Агрегаты и связующие компоненты.

Одним из основных элементов в буровой машине является мачта, на которую устанавливают каретку, которая несет двигатель с предохранительным проводником. На мачте устанавливается лебедка.

Перед началом процесса бурения соединяют предохранительный проводник с буром и буровыми штангами.

Что касается питания, то его обеспечивает электрический генератор, который установлен в основании конструкции. Малогабаритные буровые установки снабжены помпой, которая при необходимости выполняет выкачивание воды.

Преимущества свай буронабивного типа

Среди многочисленных преимуществ использования свай БНС можно выделить несколько наиболее значимых, к которым относятся следующие.

• Набивка таких свай бетонным раствором осуществляется оперативно и качественно.
• Все этапы технологии устройства буронабивных свай отличаются высокой безопасностью для его исполнителей.
• Набивная свая благодаря особенностям технологии ее обустройства отличается исключительно высокой несущей способностью, устойчивостью к механическим нагрузкам и, соответственно, надежностью.
• С помощью свай БНС можно создавать надежные фундаменты даже в слабых и насыщенных водой грунтах.
• Использование данной технологии позволяет четко контролировать соблюдение всех требований проектной документации, а также точно учитывать геологические и инженерные условия, в которых осуществляется данный технологический процесс.
• Рассматриваемая технология позволяет извлекать из создаваемой скважины крупные камни и валуны.
• При выполнении скважин по данной технологии грунт не подвергается вибрационным и динамическим нагрузкам.
• Оборачиваемость используемых обсадных труб, которые можно применять неоднократно, – еще одно важное преимущество применения указанной технологии.
• Можно контролировать все этапы буровой операции вплоть до достижения водоносного слоя.
• Полная защита стенок создаваемой скважины от обрушения грунта позволяет перекрывать опасные горизонты (такие, например, как плывуны).
• В скважинах, полученных по данной технологии, если при устройстве буронабивных свай предусмотрено использование арматурного каркаса, отсутствуют так называемые шейки, которые значительно снижают качество и надежность готовой конструкции.
• Использование обсадных труб для монтажа свай буронабивного типа, а также их дальнейшая эксплуатация допускается в любых климатических условиях.

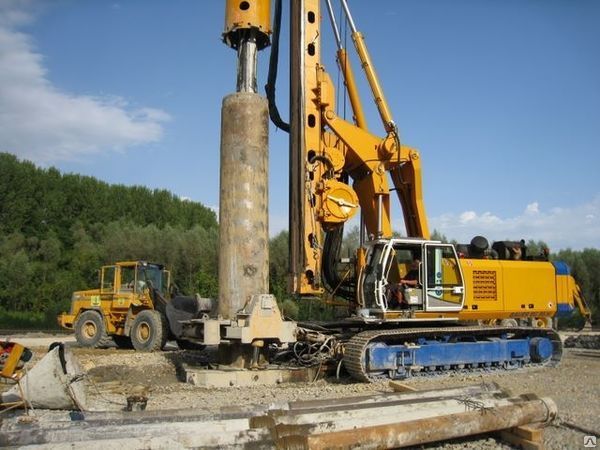

Заливка обсадной трубы бетонным раствором

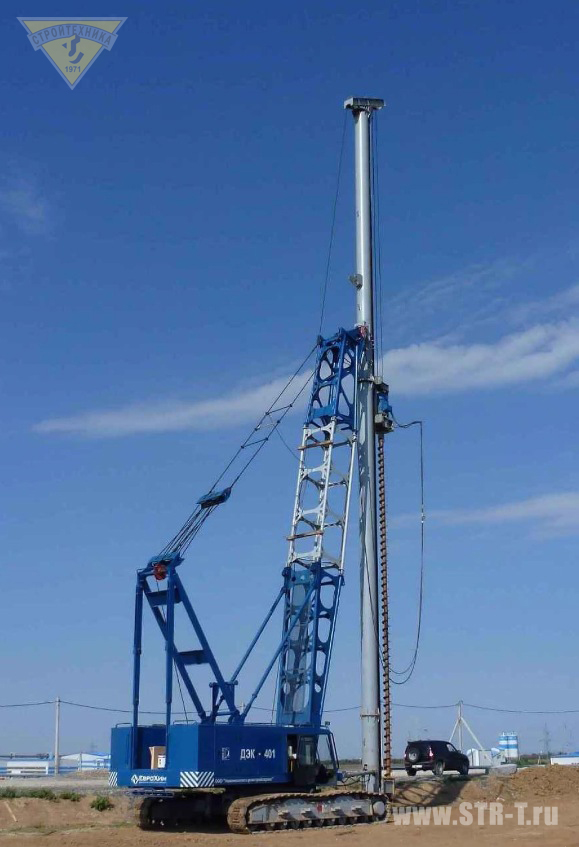

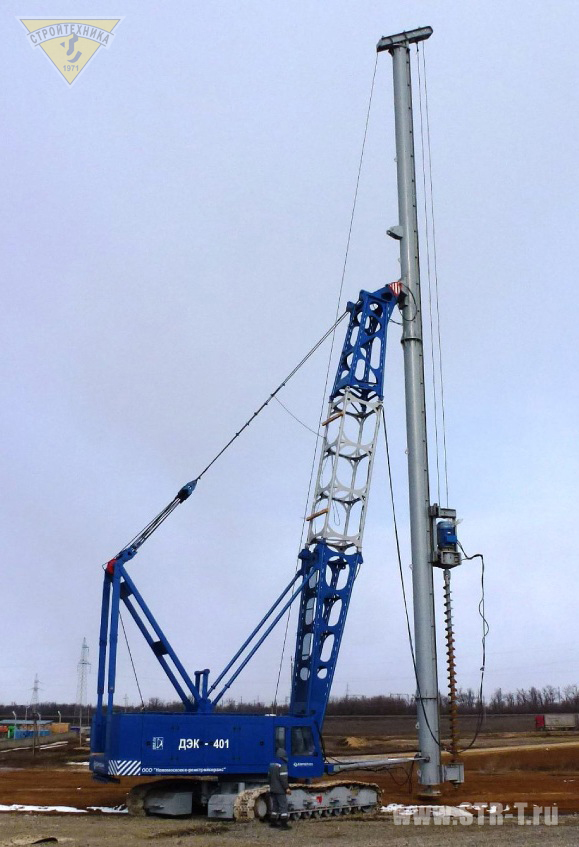

Армирование сваи CFA

Изготовления буронабивных свай по технологии CFA требуется использование каркаса из арматуры, который после извлечения шнека и закачки бетона опускается в скважину при помощи вибрапогружателя, однако использование вибрапогружателя не обязательно для каркаса длиной 16-18 м. Конструкция свай CFA предусматривает установку арматурного каркаса в свежий бетон. Арматурный каркас должен быть изготовлен, согласно проектной документации. Наружный диаметр должен быть меньше стандартного для буровых шнеков, чтобы допустить достаточную изоляцию. По всей длине каркаса крепятся пластиковые центраторы. Коническая форма нижней части каркаса получается при использовании последнего кольца меньшего диаметра, чем стандартный. При условии определенного качества бетона сегодня возможно устанавливать каркасы свыше 30 метров.

Выбор

Для строительства дома возведение буронабивных свай по технологии ВПТ является одним из самых эффективных способов устройства надежной опоры. Расходы, связанные с необходимостью использования специальной техники и оборудования, впоследствии перекрываются надежностью и длительным периодом безаварийной эксплуатации.

В случае, если на участке в грунтовых водах присутствуют агрессивные стоки промышленного происхождения, от устройства свай следует отказаться.

В глинистых, тугопластичных грунтах (при отсутствии их сыпучести) буронабивные конструкции изготавливают без применения обсадных труб, формируя буром стенку скважины из самой земли.

Все особенности для конкретного участка нужно рассмотреть на стадии проектирования индивидуального домостроения, взвесить все положительные и отрицательные стороны, чтобы на основе тщательного анализа геологических условий участка установить наиболее подходящий вид фундамента.

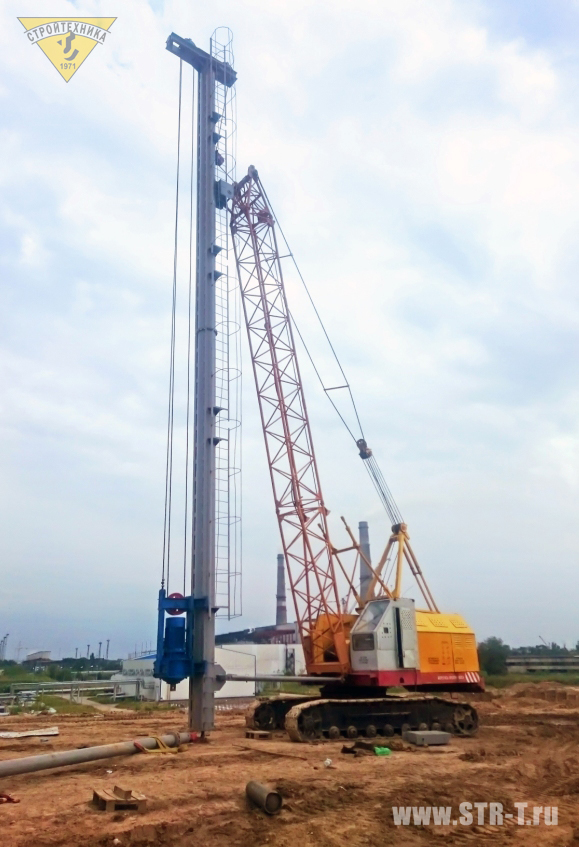

Когда необходимо устройство буронабивных свай в обсадной трубе

В зависимости от грунта мы используем один из трех методов устройства буронабивных свай:

• сухой. Бурится скважина, армируется, заливается бетоном. Технология подходит для плотных слабо обводненных грунтов, когда стенки скважины не осыпаются, внутрь не проникает вода;
• с глинистым раствором. Мы промываем скважину тиксотропным раствором. Он оседает на стенках, образуя водонепроницаемую пленку. Метод используется для достаточно плотных умеренно обводненных грунтов;
• с обсадными трубами. В процессе бурения мы погружаем в скважину трубу-оболочку. В зависимости от проекта, труба либо извлекается в процессе заполнения стержня бетоном, либо остается в скважине (в случае особенно неустойчивых грунтов, при сильных подводных течениях).

Фактически обсадная труба – это съемная или несъемная опалубка для бетонного стержня. Метод подходит для рыхлых и обводненных грунтов. Для плотных сухих его использование, как правило, нерентабельно.

Таким образом, функции обсадных труб следующие:

• защита ствола скважины от осыпания грунта в силу плохой связанности и под давлением соседнего грунта;
• предохранение стенок скважины от размыва грунтовыми водами;
• защита стенок от разрушения металлическими элементами в процессе армирования.

Олег Никифоров, г. Химки, 14:47

Доброго дня. Будет дом из газобетона в Химках. 1 этаж + мансарда. Фундамент на буронабивных сваях + ростверк. Грунт — сплошной песок. Можно ли воспользоваться вашей спецтехникой чтобы пробурить такие сваи?

Главный инженер ПСК “Основания и фундаменты” 8,

Мы производим монтаж буронабивных свай в любых регионах в том числе и в Московской области. Наша техника позволяет установить сваи в любой грунт. Звоните,, более детально поговорим.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

  Самодельная буровая установка

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна. Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Чертеж бура на 159 ммУстройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

Как провести воду от скважины к дому читайте тут.

ООО «СТРОЙПРОЕКТ» выполняет следующие виды работ:

        — Устройство буронабивных свай Ø 600-2000 мм до 65 метров.         — Устройство буроинъекционных свай Ø 250-500 мм. CFA Ø 250, 300, 350, 400,  450, 500, 550,  600, 700, 750, 800 мм до 25 метров.         — Устройство грунтоцементных свай и закрепление грунтов методом струйной цементации с применением технологии Jet-grouting и Ø 600-4500 мм. и глубиной до 40 м.         — Устройство грунтовых анкеров для крепления ограждающих конструкций длинной до 40 м.         — Устройство ограждения котлована методом «стена в грунте» глубиной до 24 метров         — Ограждение котлована с использованием многоразовой телескопической крепи E+S (Германия) глубиной до 12 м.         — Вибропогружение/извлечение шпунта и труб глубиной до 40 м.         — Закрытая прокладка коммуникаций Ø 350 – 1420 мм.         — Устройство свай методом бурения в обсадной инвентарной трубе;         — Устройство свай методом непрерывного полого шнека (НПШ, CFA);         — Устройство свай методом раскатки грунта (DDS, FDP);         — Устройство свай методом двойного вращателя (Double Rotary);         — Устройство свай методом завинчивания обсадной трубы;         — Устройство свай методом вибропогружения обсадной трубы;         — Устройство свай под защитой глинистого раствора;

тел. +7 (495) 136-59-85, +7 (929) 549-38-00,

+7 (903) 519-05-37, Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. (‘cloak9467aedae9d8ae3dfd28b96c133c1d37’).innerHTML = »; var prefix = ‘ma’ + ‘il’ + ‘to’; var path = ‘hr’ + ‘ef’ + ‘=’; var addy9467aedae9d8ae3dfd28b96c133c1d37 = ‘st_proekt’ + ‘@’; addy9467aedae9d8ae3dfd28b96c133c1d37 = addy9467aedae9d8ae3dfd28b96c133c1d37 + ‘list’ + ‘.’ + ‘ru’; var addy_text9467aedae9d8ae3dfd28b96c133c1d37 = ‘st_proekt’ + ‘@’ + ‘list’ + ‘.’ + ‘ru’;(‘cloak9467aedae9d8ae3dfd28b96c133c1d37’).innerHTML += ‘‘+addy_text9467aedae9d8ae3dfd28b96c133c1d37+’‘;

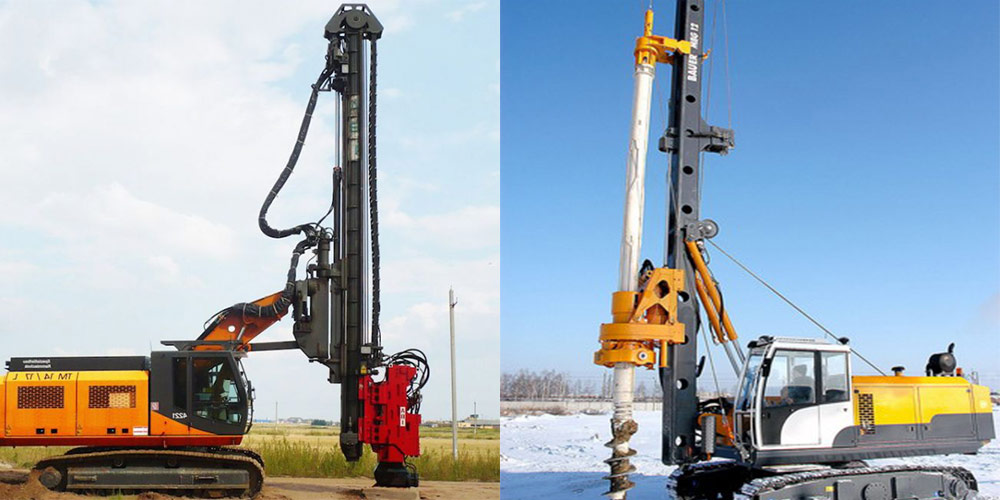

Бурение роторным способом

Бурильные установки роторного типа относятся к универсальным конструкциям, но чаще используются для работы на твердом грунте, где много гальки, гравия или известняка. В состав конструкции входят элементы:

• бур;
• долото;
• механизм вращения.

При бурении таким способом слои воды достигаются за небольшой промежуток времени.

В зависимости от степени твердости почвы используется разный режущий инструмент:

1. Ложковый бур. Применяется на мягких почвах (глина, песок). Он имеет форму спирали с расположенными на ней отверстиями.
2. Змеевидной формы. Используется для работы на суглинистых почвах.
3. Заостренный. Применяется для проходки плотной и каменистой толщи грунта.

Буровой инструмент для раскатки скважин

Инструмент предназначенный для раскатки скважин состоит из бурового наконечника с навитой шнековой ребордой режущего грунт, центральная часть цилиндрической формы вдавливающее грунт в стенки скважины и верхнего бурового наконечника с реверсивной навивкой шнековой реборды для безопасного извлечения раскатчика из скважины.

Инструмент соединён с буровыми штангами при помощи специального шестигранника.

Бетон нагнетается через полые штанги и раскатчик, на забой скважины. Во время извлечения буровой инструмент вращается, верхняя часть уплотняет грунт который может осыпаться во время бурения и бетонирования скважины.

Нижняя часть раскатчика снабжена специально разработанными крышками, открывающимися перед началом бетонирования.

Буровой инструмент был спроектирован таким образом, чтобы предотвратить любое загрязнение бетона от грунта и воды.

Раскатчиком также можно бурить в твёрдых грунтах с крепостью 20-30 Мпа, для этого необходимо использовать раскатчик прогрессивного типа, оснащённый скальными буровыми резцами

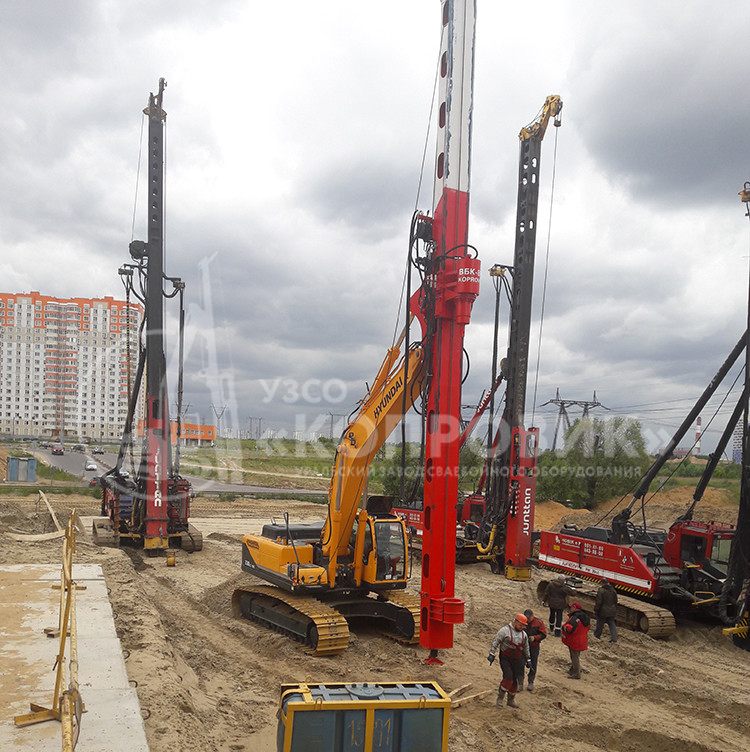

Услуги сваебойных машин. Что мы можем предложить?

Наша компания может предложить своим клиентам:

1. Проектные работы по свайным фундаментам в соответствии с требованиями СП 50-102-2003.

свайного поля по нашему или вашему проекту.

3. Аренду наших сваепогружных механизмов вашими предприятиями с подробным инструктажем ваших работников, или аутсорсинг (временный наем на работу) наших специалистов вашей компанией и кое-что еще.

Цены на наши услуги обсуждаются и обосновываются, вплоть до стоимости конкретного раздела проектирования или стоимости забивки пробной сваи на вашем будущем свайном поле.

Часто сталкивающемуся со свайными фундаментами и знакомому с технологией их возведения строителю зачастую неизвестно, каким образом происходит заглубление свай в грунте и какое сваебойное оборудование используется в этом процессе.

Наиболее распространенным способом заглубления свай является использование гидравлического либо дизельного молота. Несмотря на то, что их применение достаточно шумное, происходит надежное заглубление на проектную глубину.

При этом происходит также и сдавливание грунта, и качественное уплотнение подушки.

Использование свай необходимо при наличии на участке проблемных грунтов, а именно:

• С высоким расположением уровня грунтовых вод;
• Значительная неоднородность грунтов;
• Болотистая местность, при выполнении работ на которой необходимо добраться до плотного несущего слоя.

При строительстве малоэтажных домов преимущественно используются винтовые либо буронабивные опоры, а мощные сваи с крупным сечением, изготовленные из железобетона, в основном применяются для возведения гражданских и промышленных объектов значительного веса и площади.

Все сваи, имеющиеся на строительном рынке, разделаются на два основных типа:

• Изготавливаемые на заводах;
• Собирающиеся непосредственно на стройплощадке.

Предназначение обсадки в скважинах

Использование обсадных труб – это формирование скважин разного функционала, включая строительство, нефтедобыча или извлечение питьевой воды из глубоких пластов. Они выпускаются зарубежными и отечественными предприятиями по ГОСТу 632–80.

Обсадные трубы имеют характерную форму с подготовленным стыком – для удобства соединения. В некоторых случаях используется сварка или состыковка посредством специальных фиксаторов прижимного типа. Трубы выпускают из разных материалов, преимущественно это асбестоцемент, нержавейка или пластик. Реже используют чугун, дерево и некоторые разновидности полимеров – при бурении свай для бытовых нужд. Все они предупреждают осыпание грунта и заиливание вырытых скважин.

Применение обсадных труб для свай – возможность работы в любых условиях, а сами цилиндрические изделия можно на время оставлять в грунте или извлечь из отверстий. Это так называемые «инвентарные» трубы. Бурение скважин производится посредство специального оборудования (ударным или вращательным методом).

Внимание! В промышленности пригодны только стальные и пластиковые трубы, которым нередко отдают преимущество из-за их доступности.

Трубы имеют разную форму и диаметр, овальность и разностенность, показатель непрямолинейности (повышенной точности), на который существует стандарт:

• изделия от 33,5 мм до 89 мм – в пределах 0,3 мм;
• изделия диаметром от 108 мм до 146 мм – в пределах 0,5 мм;
• в изделиях большего диаметра допустима погрешность более 0,7 мм.

При установке буронабивных свай в качестве обсадки чаще всего используют стальные трубы

Обсадные асбестоцементные трубы для свай имеют толстые стенки, но они более хрупкие, чем другой ассортимент. Их охотно приобретают, благодаря доступности, но у неопытных работников они вызывают некоторые затруднения при организации бурения.

Монтаж обсадной шахты производится поэтапно – каждая труба крепится к предыдущей. В зависимости от технологии, трубы точно также по секциям демонтируют или оставляют в грунте. Об этом должна быть соответствующая запись в журнале технических работ и акте приёмки (на каждую сваю).

Обязательна очистка бурильного проема для свай от осыпавшихся грунтов по завершении данного этапа работ. Используется специальный бур или «штанга Келли» с регулировкой положения лопастей, имеющих функцию захвата.

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.
