Какими бывают капельники и как они монтируются на крышу

Нормы расходов материалов черепицы

Для расчета количества гонтов и комплектующих для монтажа необходимо определить:

• суммарную площадь кровли;
• длину коньков, ребер, карнизов, торцевых частей, ендов, примыканий;
• периметр дымоходов и вентиляционных конструкций.

Используемые материалы

Инструкция по монтажу мягкой кровли ШИНГЛАС (ТЕХНОНИКОЛЬ SHINGLAS) Монтаж черепицы Шинглас: укладка гибкой, мягкой кровли, технология, как укладывать битумную черепицу shinglas Технология укладки мягкой кровли шинглас Монтаж гибкой черепицы шинглас своими руками. Монтаж мягкой черепицы Шинглас (Shinglas) — специальная технология укладки и секреты по уходу за кровлей Монтаж гибкой черепицы шинглас: пошаговая инструкция своими руками

Расход кровельного материала

Материалы	Количество в единице упаковки	Расход
Барьер ОС ГЧ	Ширина рулона – 1 м, длина – 10 м	В ендовах укладывается шириной в 1 м. На карнизах – на ширину выступа плюс 60 см
Подкладочный ковер	В рулоне – 15 кв м, ширина – 1 м	При скате крыши от 12 до 18 градусов и для коллекций «Джаз», «Трио» и «Танго» настилается по всей крыше, кроме ендов и карнизов. Для учета нахлеста площадь увеличивается на 15%. Если уклон превышает 18 градусов, его применяют только на коньках и торцевых свесах, нарезая на полосы по 50 см
Металлические капельники, фронтонные планки и примыкания	Имеют длину 2 метра	При расчете учитывается нахлест, равный 2 сантиметрам
Коньково-карнизная черепица	Листы размером м	На свесах используется целиком. На коньках и карнизах разрезается на 3 части. Для коллекций «Соната» и «Аккорд» применяется как стартовая полоса. Нахлест – 15 см
Ендовный ковер	Рулон длиной 10 м, шириной 1 м	Укладывается в ендовы (ширина – 1 метр) и в примыкания (ширина – 0,5 м, заход на вертикаль – 0,3 м). Учитывается нахлест в 15 см
Гальванизированные кровельные гвозди	Шляпка увеличенная: 30х10х2,5 мм	Произведение площади крыши на коэффициент 0,08. Каждый лист фиксируется минимум 4 гвоздями. Металлические комплектующие закрепляются в шахматном порядке. Шаг – 15 см. Ендовный и подкладочный ковер – по периметру через 20 см.
Битумная мастика	Картуши по 0, 35 кг, ведра по 3,6 и 12 кг	На карнизы и торцы – 100 г/м п, на ендовы – 400 г/м п, на примыкания – 750 г/м п
Черепица серии «Джаз»	В упаковке 2 кв м (нахлесты учтены)	Площадь кровли плюс 5%
Черепица других серий	В упаковке 3 кв м (нахлесты учтены)	Площадь кровли плюс 5%

Обустройство настила и карниза

Основание крыши под мягкую кровлю должно соответствовать довольно строгим нормам. Жесткость, ровность, прочность и сплошная укладка – главные требования. Основание может быть выполнено из фанеры, ОСП, деревянных досок или специальных щитов. При монтаже фанеры и ОСП зимой нужно оставлять зазоры между элементами не менее 3 мм, чтобы не допустить деформации настила летом. Доски фиксируют так, чтобы стыки приходились на опоры.

Карнизный свес нужно упрочнить. Для этого используют карнизные планки из металла, которые защищают кровлю в этой зоне от возможного попадания влаги внутрь. Планки фиксируют кровельными гвоздями к краю основания. Шаг между крепежными элементами – 13-15 см. Обязательным условием является нахлест (4-5 см), которые дополнительно фиксируют гвоздями через каждые 3 см.

Монтаж подкладочного ковра

Укладка подкладочного ковра тоже важна, ведь от качества монтажа последнего зависит долговечность кровли. Независимо от уклона подкладочный ковер необходимо постелить по всей площади кровли. При этом возле карнизов и в вендовах стелют подкладочный материал самоклейку, что защитить слабые места от протечек.

На карнизах ширина ковра должна быть на 0,6 м больше ширины карнизного вылета. При этом нижний край должен быть на расстоянии 3 см от верха карнизной планки. Особенного внимания требуют и ендовы. В них укладывают ковер шириной 100 см таким образом, чтобы по каждой стороне ската были одинаковые стороны. Желательно, чтобы стыков не было. Если они неизбежны, нужно обязательно делать нахлест в 30 см и тщательно его проклеивать.

Остальную поверхность крыши застилают обычным подкладочным материалом, укладывая его параллельно карнизам. Работу начинают от карнизов и постепенно двигаются к коньку. В зависимости от направления отличается и ширина нахлестов: в поперечном направлении – 15 см, в продольном – 10 см. Фиксацию подкладочного ковра осуществляют с помощью оцинкованных гвоздей с шагом 20 см.

Чтобы усилить фронтонные свесы, нужно прямо поверх подкладки прибить торцевые планки из металла (шаг между гвоздями – 15 м, шахматный порядок). Нахлест – 3-4 см. Дополнительно планки промазывают мастикой.

Монтаж мягкой кровли

Чтобы ровно уложить мягкую кровлю Шинглас, необходимо разметить поверхность крыши, чтобы иметь перед глазами ориентир. Горизонтальные линии размечают на расстоянии 0,8 м друг от друга, шаг вертикальных линий должен соответствовать ширине гонта обычной рядовой черепицы.

Мягкая кровля становится очень пластичной в жаркую погоду, поэтому по ней нельзя ходить, иначе на поверхности останутся следы, вмятины и пятна обуви. Если есть необходимость попасть на крышу, то передвигаться нужно по специальным лазам.

Дальше технология монтажа выглядит так:

1. Вскрытие упаковок. Оттенки листов могут незначительно отличаться в зависимости от партии, но это не критично. Если этот факт немного смущает, рекомендуют вскрыть упаковки и перемешать элементы в хаотичном порядке. Небольшое отличие оттенков на кровле смотрится вполне гармонично и стильно.
2. Укладка стартовой полосы. Как правило, для этой области используют специальную карнизную черепицу, которую укладывают на 1,5 см выше перегиба карнизных планок. В крайнем случае, можно для этой цели приспособить и рядовую черепицу с предварительно обрезанными лепестками. Нахлест – 15-20 см.
3. Монтаж рядовой черепицы. Профессионалы рекомендуют начинать укладку с середины ската и расходиться по обе стороны. От начальной полосы нужно отступить 1 см и зафиксировать первый гонт таким образом, чтобы стыки не совпадали. К мягкой кровле идет инструкция, в которой указано, каким именно способом должна производиться укладка. В зависимости от формы нарезки последовательность отличается. Укладка может двигаться по вертикальным или диагональным полосам или в виде пирамиды. Крайние гонты обязательно промазывают мастикой.
4. Монтаж скатов и конька. Для этих элементов используют карнизную черепицу, разделенную на три части. Выходящие на ребро и конек гонты подрезают таким образом, чтобы остался зазор в 5 мм. Черепицу начинают укладывать снизу вверх внахлест (4 см), фиксируя ее 4 гвоздями (по 2 штуки с каждой стороны).

Многие интересуются, реально ли такое сочетание: плоская крыша и мягкая кровля. Для совсем плоской крыши такой материал не подходит, так как влага будет скапливаться и застаиваться в швах. Минимальный угол уклона должен составлять 12 градусов, этого вполне достаточно для того, чтобы мягкая кровля Шинглас выполняла свои функции.

Чтобы четко уяснить себе весь порядок монтажа, достаточно просмотреть видео. Процесс, который мы видим глазами, гораздо лучше воспринимается, чем подробное описание в текстовом виде.

Понравилось? Поделитесь в соц. сетях!Советуем почитать!

• Монтаж металлочерепицы
• Виды кровли
• Конек крыши
• Монтаж гибкой черепицы

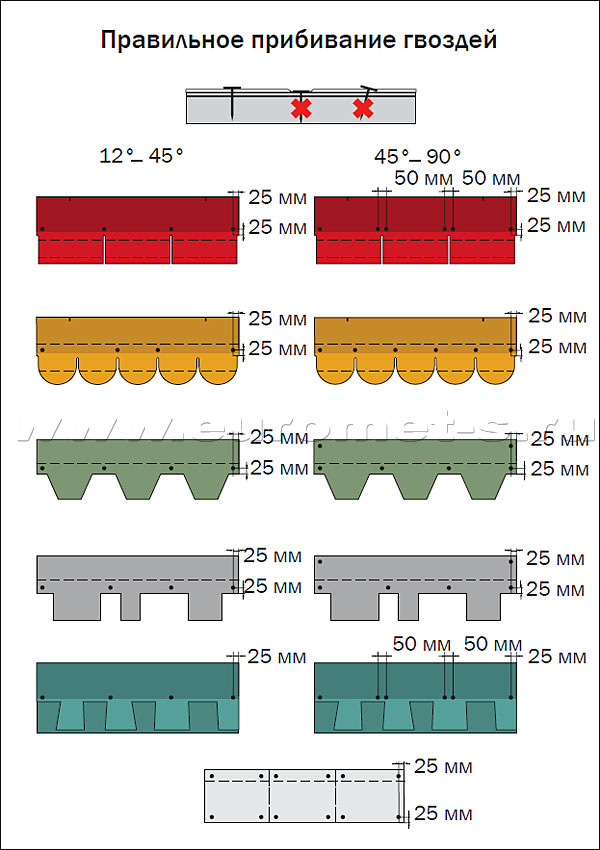

Фиксация крепежа по коллекциям

Начинаем с момента крепления гибкой черепицы, так как существуют нюансы монтажа для каждой нарезки. Для установки используются кровельные гвозди с оцинкованным стержнем и шляпкой из синтетического каучука. Количество крепежа рассчитывается, исходя из строения и величины скатов крыши. Гвоздь входит в гонты так, чтобы шляпка была наверху, а не врезалась вглубь. Производитель ТехноНИКОЛЬ наносит на края гонтов монтажную пунктирную линию, которая показывает место пробивания.

Для монтажа мягкой кровли в нарезке драконий зуб есть особенность. Гонты надо соединить внахлест. При любой установке гвозди верхнего ряда одновременно соединяют нижний. Трехслойную черепицу обязательно пробивать гвоздями длиной 45 мм.

Начинаем со стартовой полосы

В серии коньково-карнизной черепицы есть стартовая полоса. Или можно от рядовой черепицы отрезать лепестки. Стартовая полоса наклеивается на уложенный уже подкладочный ковер, отступив от угла свеса кровли 10 мм. Внутренняя часть промазывается мастикой ТехноНИКОЛЬ Фиксер. Для черепицы в нарезке драконий зуб лепестки не обрезаются. Стартовая полоса устанавливается как есть.

Правило первого и крайнего ряда

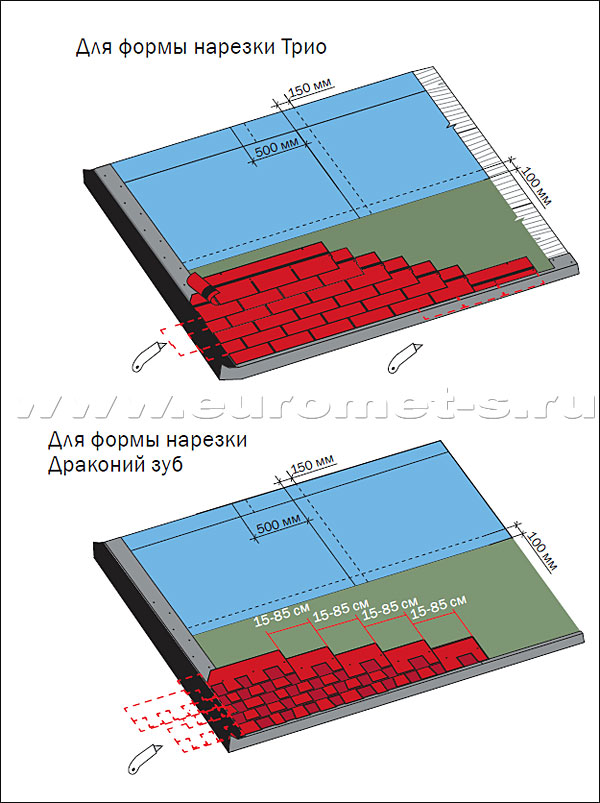

Основные гонты начинают укладываться с центра ската, чтобы выровнять ряды по-горизонтали. Первый ряд отступает от стартовой полосы на 20 мм. Со второго ряда делается смещение влево или вправо на поллепестка. Выбранное направление движения и смещения сохраняется. Горизонтальное смещение рядов у моделей Ранчо, Джаз, Кантри может проводится на 850 мм. Это связано со своеобразием нарезки. Специально подбирать рисунок не надо, так как он в любом случае будет абстрактным.

Наглядный рисунок смещения для каждой нарезки

Соната

Аккорд

Брикс

Бобровый хвост

Континент

Атлантика

Вестерн

Купить гибкую черепицу Шинглас в Рязани в интернет-магазине, чтобы смонтировать самим. Недорогая кровля, самостоятельный монтаж — отличная экономия семейного бюджета.

Монтаж гибкой черепицы shinglas.

Укладка гибкой черепицы shinglas начинается с ряда подготовительных этапов и дополнительных работ по гидроизоляции и теплоизоляции кровли.

Гибкая черепица не является утеплителем, но имеет отменные свойства гидроизоляции. Имеет стойкость к перепадам температур внесшей среды, и не повреждается ни под палящим солнцем, ни под воздействием сильных морозов.

Монтаж гибкой кровли shinglas проводится так:

• В качестве нижнего гидроизоляционного слоя можно использовать рубероид или специальную подложку (подкладочный ковер). Устанавливают ее горизонтально, снизу вверх, делая нахлёсты до 10 см. Если скат крыши имеет наклон выше 250, подложку можно укладывать только в местах предполагаемой слабости слоя.
• Гидроизоляцию крепят при помощи гальванических гвоздей (гвозди с широкими шляпками).
• После укладки гидроизоляции, проходит установка карнизных и торцевых планок, которые следует крепить гвоздями (расстояние между гвоздями должно быть до 12 см.).
• Монтаж черепицы shinglas проводят снизу вверх. Начинать нужно с карнизного свеса крепежом карнизно-коньковой гибкой черепицы. Крепится она при помощи битумной мастики и гальванических гвоздей.
• Первый ряд выставляется ровно по скату с сантиметровым зазором от края.
• Каждый следующий ряд устанавливается шахматным порядком, до конька.
• Также проводится укладка противоположного ската.
• Заканчивается укладка гибкой черепицы установкой конька.

Подготовка к самостоятельной работе

Если для кровли выбраны гибкие кровельные плитки, кладка их собственными руками должна начинаться с определения количества облицовки, дополнительных расходных материалов. Необходимо, чтобы нижний частый кровельный материал монтировался в соответствии с требованиями этого покрытия.

Прежде чем покупать нужное количество черепицы, планок, основных ковров, коньков, других дополнительных элементов, креплений, необходимо обеспечить запас материалов.

Ориентировочная стоимость:

• черепица — в коробке 1,5−3 м2 в зависимости от размеров, с учётом перекрытий (указанных производителем на каждой коробке), обычно необходима 5% маржа;
• мастика — 200 г / м для дождевого ковра, 100 г / м для конца, 750 г / м для точек пересечения;
• гвозди — 80 г / м2 с выбором фурнитуры с 3 мм стержнем, 9 мм длиной 3 см с гальваническим покрытием.

Подложка необходима для создания непрерывного подкладного ковра со склонами коньков менее 18 градусов или обработкой периметра коньков со склонами, большими этого значения. Он изготовлен из полиэстера 2 мм с битумным покрытием или производится в виде 2 мм гидробарьера ОС GOC без порошка.

На сайтах ведущих производителей существуют обязательные калькуляторы для расчёта количества материалов для одно- и многоканальных, палаточных, мансардных крыш.

Расход материалов

Шинглас — мягкая кровля, которая укладывается не сплошным полотном, а внахлест. Для расчета необходимого количества материала необходимо иметь определенный опыт, иначе придется бегать по магазинам, разыскивая несколько упаковок материала нужного цвета и формы. Определенную помощь в этом оказывает производитель, отмечая на упаковке, какую площадь можно покрыть этим количеством материала.

Расчет выглядит достаточно просто — общая площадь крыши делится на число квадратных метров, которые может накрыть одна упаковка материала. Затем полученное значение надо умножить на коэффициент подрезки (1,05), учитывающий потери материала при оформлении ендов или гребней вальмовых крыш. Так рассчитывают рядовую черепицу.

Коньковая (карнизная) черепица обычно представляет собой гонты, разделенные на отдельные лепестки. Для мягкой черепицы Шинглас одной упаковки хватает на 12 м конька. Для карнизов 1 упаковки хватает на 20 м.

Важные правила укладывания Шинглас

Руководство по монтажу Шинглас советует начать работы с нанесения разметочных линий, какие сыграют роль направляющих и смогут помочь сориентировать гонт в горизонтальном положении и вертикали. Очень важно сделать разметку при нарушенной геометрии ската или если есть наличие врезанного компонента на кровле, по другому идеальная укладка просто будет не представляется возможной.

Отвесные разметочные линии необходимо нанести в согласии с шириной пластины, а горизонтальные – спустя каждые 5 рядов или примерно через 80 см. При этом необходимо учесть, что размечивание носит примерный характер и не старайтесь крепить гонт на линии.

Виды фиксирования черепицы в зависимости от нарезки

Эластичная черепица закрепляется к основе с помощью собственного нижнего клеящегося слоя и кровельных гвоздей. Забивают их так, чтоб шляпка гвоздя и поверхность материала били строго в одном уровне. Если гвоздь будет «утопать» в материале, непроницаемость крыши может нарушиться. Забивают материал, отходя на 2-3 см от края пластины. Кол-во гвоздей и их месторасположение на гонте отличается в зависимости от нарезки Шингласа.

Первой ложится стартовая полоска, в виде какой подбирается или гонт с отрезанными лепестками, или многофункциональная карнизно-коньковая черепица. В другом варианте пластина клеится сверху карнизных планок с отступом в 1-2 см, после этого прибивается гвоздками. Необходимо учесть, что величина отступа не очень много зависит от угла наклона и длины ската. Чем длиннее и круче скат, тем далее необходимо отойти от линии перегиба карнизной планки.

Важное превосходство черепицы Shinglas – великолепная шумоизоляция во время ливня и града

Укладка стартовой полоски из найденного доски делается по такой же ноу-хау. Данный вариант применяется при установке черепицы моделей аккорд, трио, танго и соната. материал нарезки «джаз» можно устанавливать без подготовительной обрезки. При отсутствии слоя клея на черепице ее клеят специализированной мастикой, после этого забивают кровельными гвоздками.

Шинглас на длинных крышах начинают ложить с центра ската. Это изготавливается для более обыкновенного выравнивания черепицы в горизонтальном положении. Самый первый ряд необходимо положить с отступом от изначальной полоски на один-два см. Последующий ряд ложится, начиная от центра ската со сдвигом на часть лепестка.

Эксперты советуют крепить Шинглас так, чтоб на уровне верхней кромки вырезов идущего до этого ряда находился край в низу лепесточков будущего. В любом следующем ряду изготавливается смещение сравнительно идущего до этого на часть лепестка. Направление смещения, вправо или влево, подбирается при укладывании второго ряда, его необходимо держаться на протяжении всего монтажа.

Укладка битумной черепицы не просит присутствия особенных инструментов или навыков

При укладывании Шинглас для особенно эффектной защиты крыши от ливня, в специфики косого, рекомендуется твердо клеить каждую пластину на расстояние 10 см вдоль всего края кровли. Если клеящийся слой в месте прикрепления отсутствует, на гонт наноситься мастика на битумной основе. В этих же целях верхние углы пластины, какие прилегают к фронтонной планке из металла, обрезаются особенно для отбоя воды.

Монтаж черепицы Шинглас

В странах СНГ черепица шинглас появилась в продаже только в начале 21 века. Благодаря высокому качеству и долгому сроку службы, данный материал заслужил популярность среди потребителей. Крыша из черепицы шинглас придает дому привлекательность и престижность.

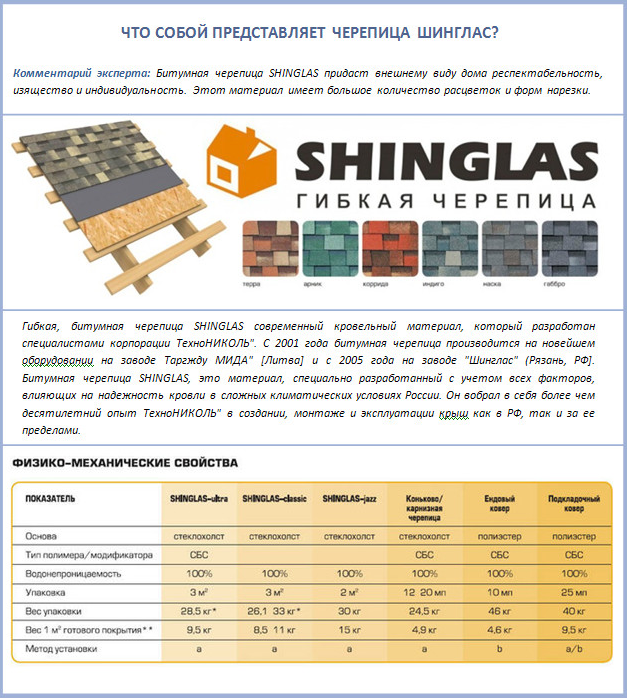

Что такое черепица Shinglas и технология ее укладки

Черепица шинглас представляет собой гибкий многослойный материал, состоящий из таких компонентов: базальтового гранулянта, стеклохолста и битумной композиции. Первый компонент защищает поверхность от повреждений, влияния влаги и солнца. Стеклохолст отвечает за прочность и гибкость черепицы. Битумная смесь обладает высокой стойкостью к воздействию низких и высоких температур.

Цвет черепицы обеспечивается за счет тона базальтовой посыпки. Потребитель может выбрать подходящий вариант покрытия из большого многообразия цветов и моделей. Самыми популярными сериями материала являются «Джаз», «Кантри», «Ранчо», «Континент».

Отличие серий и видов черепицы шинглас основывается на цвете верхнего слоя и толщине битума.

Перед монтажом материала придется приобрести дополнительные детали, которые пригодятся в процессе работы:

• подкладочный материал;
• пароизоляционную пленку;
• гвозди;
• мастику;
• детали вентиляционной системы;
• карнизные планки.

Также понадобятся рулетка, нож, карандаш, мелованная лента и мастерок.

Перед тем как укладывать черепицу шинглас необходимо закончить предварительные работы: организовать деревянную обрешетку, уложить пароизоляцию, выполнить крепления карнизов, проложить вентканалы, при необходимости укрепить ендовы.

Технология монтажа шинглас не требует каких-либо специальных знаний. Сперва упаковки с черепицей открывают и перемешивают, так как в разных пачках оттенки могут немного отличаться. Кладку материала следует начинать от середины большего ската и двигаться снизу вверх. Чтобы отделать карниз, применяется специальный тип шинглас коньково-карнизного типа и подрезанный обычный гонт.

Нижний элемент приклеивают на подкладочный слой и прибивают гвоздями, отступив при этом 1-2 см от карнизного края. Затем все ряды укладывают по диагонали. В процессе работы следует помнить об устройстве мест вывода коммуникаций.  Коньковый элемент отделывают с помощью обычной черепицы, изогнутой под нужным углом с помощью нагретой металлической трубы диаметром около 9 см.

Каждый гонт прибивают как минимум 4-мя гвоздями.

Рекомендуем:  Изготовление обрешетки кровли под мягкую кровлю

Чтобы крыша из мягкой черепицы оставалась красивой и функциональной как можно дольше, следует за ней ухаживать. Два раза в год нужно осматривать стыки и примыкания, очищать поверхность и стоки от мусора и листьев.

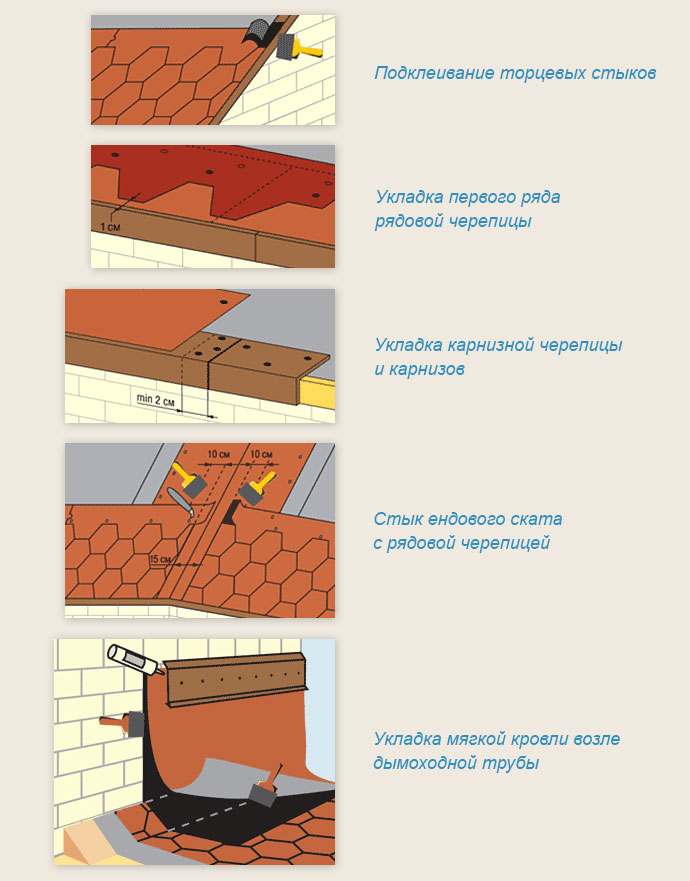

Инструкция по укладке гибкой черепицы Шинглас

Как правильно произвести укладку черепицы шинглас можно узнать из пошаговой инструкции:

1. Монтаж начинается с установки карнизных планок. Их ставят ребром на край уже готового основания. Все последующие элементы размещают внахлест с предыдущими. Закрепляют планки с помощью гвоздей, которые вбивают на расстоянии 12-15 см.
2. Основание крыши покрывается подкладочным ковром, который расстилают по направлению снизу вверх. Каждую новую полосу подкладочного материала стелят внахлест на нижнюю. Ковер прикрепляют к деревянному основанию гвоздями с шагом около 22 см.
3. Все нахлесты подкладочного материала смазывают мастикой толщиной слоя менее 1 мм.
4. Если соединение скатов на крыше образуют ендову, вдоль нее укладывают подкладочный ковер, а затем уже кладут материал на все скаты.
5. Торец крыши укрепляют фронтальными планками. Их ставят после укладки подкладочного слоя. Фронтонные элементы также закрепляют кровельными гвоздями с промежутком в 13 см.
6. На подкладку вдоль ендовной оси приклеивается специальный ковер. По каждую сторону от оси ширина материала должна составлять 50 см. Его промазывают битумной мастикой и приклеивают к подкладке. Края ковра закрепляют гвоздями.
7. С помощью отбивочного шнура на подкладку наносят разметку, позволяющую правильно уложить черепицу.
8. Укладка элементов шинглас начинается со стартовой полосы. В основном ее монтаж производят из рядовой черепицы. С нее снимают пленку и прибивают к кровле в строгом порядке.

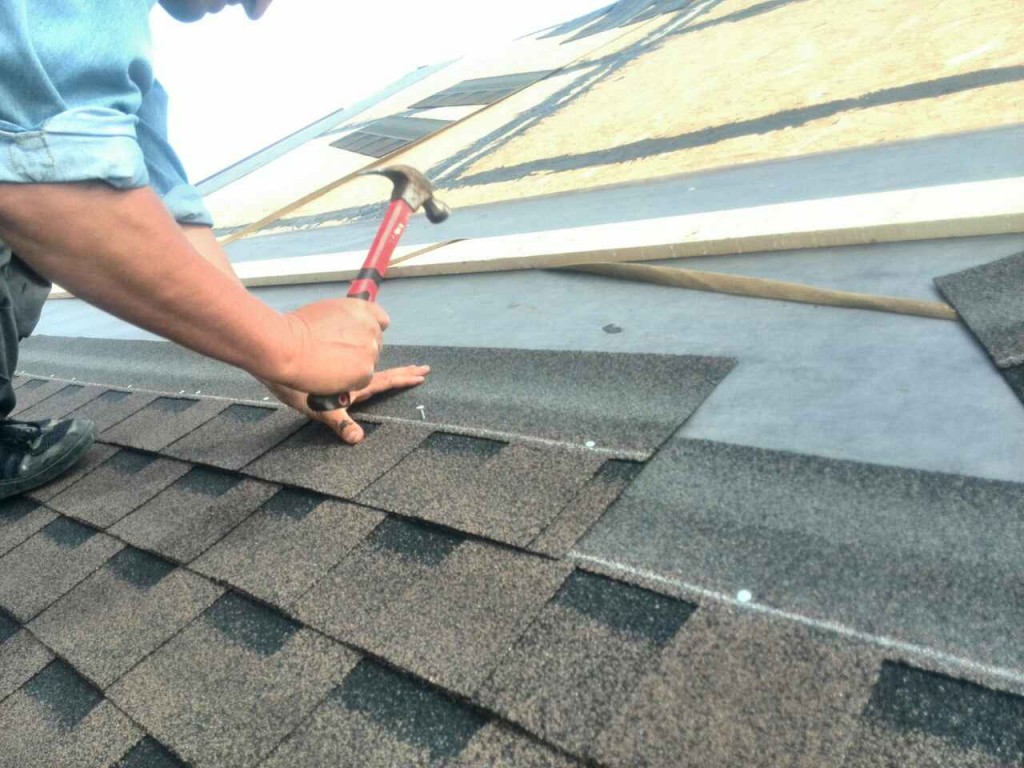

9. Черепицу прикрепляют к основанию с помощью гальванизированных гвоздей. Их вбивают в определенные места, указанные в инструкции по монтажу соответствующего типа черепицы. Для облегчения рабочего процесса производитель наносит разметку на каждый элемент.

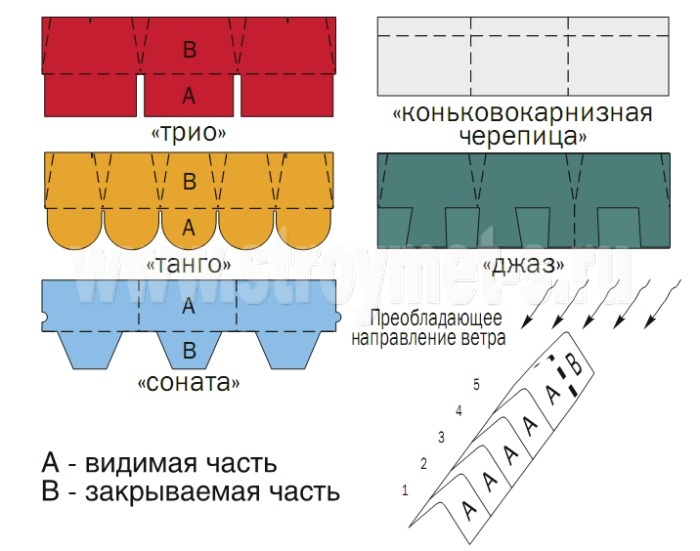

10. Схема кладки последующих рядов черепицы зависит от ее серии. «Финскую черепицу» размещают со смещением лепестка наполовину. Элементы «Ранчо» кладут хаотично со сдвигом вправо или влево.
11. Чтобы добиться герметизации дымоходов, необходимо сделать выкройки из полотна, покрывающего ендов. Первая выкройка обмазывается мастикой с тыльной стороны и накладывается на черепицу на 18 см, а на трубу на 28 см. Затем крепят выкройки по бокам, края которых заводят под черепицу. Последний элемент укладывают аналогично.
12. Для отвода дождевых стоков в ендове черепичный гонт следует подрезать. Его край смазывают с тыльной стороны и приклеивают.
13. Конек кровли оформляют при помощи коньково-карнизной черепицы. Вентиляцию пространства под крышей можно обеспечить с помощью конькового аэратора.

Чтобы узнать о нюансах рабочего процесса, можно посмотреть укладку гибкой черепицы на видео:

Монтаж SHINGLAS

При устройстве гибкой кровли надо пройти несколько этапов.

• Для начала следует подготовить основание – обрешетку. Она должна быть сплошной. С этой целью на крышу укладывают слой водостойкой фанеры или же качественные обрезные доски. Между ними должен быть зазор в пределах 3-5 мм.

• После этого надо переходить к укладке подкладочного слоя. Под гибкую черепицу надо уложить специальный ковер, который будет выполнять функции укрепляющего слоя. Он раскладывается на карнизном и фронтонном свесах, в ендове, а также по коньку, на кровельных переломах и ребрах ската. Укладка производится с нахлестом примерно в 10 см в направлении сверху вниз. Необходимо произвести герметизацию нахлеста с помощью клея, а края зафиксировать гвоздями.

• Теперь надо переходить к устройству торцевых и карнизных планок. На карнизы и торцы необходимо установить планки из металла. Крепление карнизной планки осуществляется поверх подкладочного ковра на карнизный свес при помощи особых оцинкованных гвоздей. Их прибивают в шахматном порядке через каждые 10-15 см. Укладку надо делать с нахлестом в 4-5 см.

• Аналогичным способом крепят и торцевые планки. Чтобы их подогнать и подрезать, надо использовать специальные ножницы по металлу.

• Монтаж кровельного материала начинается с укладки коньково-карнизной черепицы поверх прикрепленных планок.

• Укладка первого ряда ведут от средней части ската к торцам. Нижний конец должен находиться выше нижнего края карнизных плиток на 4-5 см.

• Укладку второго ряда тоже начинают с середины, чтобы нижняя часть лепестков оказалась на одном уровне с верхней кромкой вырезов предшествующего ряда.

• Выходы вентиляции необходимо заделать. В этих точках укладывают дополнительную изоляцию, используя подкладочный ковер. Проходные детали необходимо промазать битумной мастикой и прибить с помощью особых оцинкованных гвоздей.

• Полностью завершив укладку черепицы, надо заняться монтажом конькового аэратора. К нему прикрепляется коньковая и карнизная черепица.

Технология устройства мягкой кровли

Когда укладывается мягкая кровля — пошаговая инструкция от производителя подскажет домашнему умельцу, как это следует делать:

1. Прежде, чем приступить к монтажу, деревянную поверхность обрабатывают смесью битума и солярки.
2. Далее основание медленно покрывают мастикой, укладывают пергамин и рубероид. Работу выполняют, стартуя от середины карниза и продвигаясь к торцам. До того, как монтировать мягкую черепицу, с гонтов снимают пленку, защищающую клеевую сторону кровельного материала.
3. После нанесения слоя холодной мастики ожидают 12 часов и покрывают основание еще одним слоем. Когда задействуют горячую мастику, слои можно обустраивать один за другим. Каждую черепицу прибивают 4 – 6 гвоздями.
4. При укладке рулонов нужно соблюдать нахлест шириной 7 –10 сантиметров. Каждый последующий верхний ряд располагают так, чтобы закрывались монтажные стыки предыдущего. В этом случае происходит смещение укладываемого нового слоя.
5. Излишки материала обрезают по краям скатов.

Как монтировать подкладочный ковер

Устройство кровельного пирога Shinglas: 1 – гибкая черепица Шинглас; 2 – самоклеющийся подкладочный ковер; 3 – ОСП-3; фанера; 4 – обрешетка;5. Стропильная система.

При уклоне крыши от 12 до 18 градусов на основание под мягкую черепицу Шинглас по всей поверхности ската укладывается дополнительное гидроизоляционное полотно. Укладка ведется снизу вверх с нахлестом как в поперечном, так и в продольном направлении. Крепление к основанию производится с помощью оцинкованных гвоздей с широкой шляпкой, а места нахлеста промазываются специальной битумной мастикой.

В случае если уклон крыши более 18 градусов, установка дополнительного гидроизоляционного ковра потребуется только в местах, где протечки наиболее вероятны. В ендове рулонный материал укладывается шириной в 1 м, по 500 мм на каждый скат, при этом следует избегать нахлестов во время укладки материала по всей длине ендовы.

Поверх подкладочного слоя свесы кровли усиливаются с помощью карнизных и торцевых металлических планок, чтобы защитить края обрешетки. Монтаж этих элементов производится внахлест 50 мм и с помощью кровельных гвоздей.

Если уклон кровли превышает 18̊ С, то технология укладки Шинглас такова:

1. Коньки покрывают на 0,5 м по ширине.
2. Свесы (карнизные, торцевые) − на 0,4 м.

Если уклон крыши меньше 18̊ С, то:

1. Покрытию подлежит вся ее поверхность.
2. Рулоны нужно класть снизу вверх, выдерживая параллель с карнизными свесами.
3. Нахлесты промазать мастикой.
4. Выдержать крепежный шаг −20 см.

Первый − укладывают, отступив пару сантиметров от стартовой полосы и середины карниза в сторону фронтонов. Каждый последующий ряд размещают, сместив так, чтобы получилась качественная картинка согласно готовому проекту.

Общие рекомендации по монтажу гибкой черепицы ТехноНИКОЛЬ SHINGLAS

Для создания оптимального температурно-влажностного режима кровли необходимо соблюдение определенных правил. Обязательными составляющими надежной конструкции должны быть: сплошная пароизоляция, вентиляция подкровельного пространства и ветроизоляция. Важно правильно определиться с толщиной утеплителя, учитывая климатические условия региона.

Специалисты компании «Кровли-М» рекомендуют использовать продукцию из одной партии, на упаковках которой дата выпуска и код цвета совпадают. Для гибкой черепицы Шинглас допустим несущественный перепад оттенков цвета. Чтобы минимизировать расхождения цвета, можно просто смешать содержимое нескольких упаковок.

В процессе укладки необходимо строго следовать инструкции по монтажу мягкой кровли ТехноНИКОЛЬ Shinglas.

Начинают монтаж мягкой кровли с укладки стартовой полосы, для чего обычно выбирают универсальную карнизно-коньковую черепицу. Может использоваться гонт со срезанными лепестками. Далее укладывают рядовую черепицу. Наличие клеящего слоя позволяет зафиксировать гонт на основании, после чего его прибивают кровельными гвоздями, отступая от края 20-30 мм. Использование пневмопистолета значительно ускорит процесс.

Начало укладки – центр карнизного свеса. Так проще выравнивать ряды по горизонтали. Монтаж всех последующих рядов выполняется со смещением на половину лепестка предшествующего ряда.

Когда монтаж мягкой кровли ТехноНИКОЛЬ Шинглас проводится при температуре не выше +5°С, пачки с черепицей подают партиями по 5-6 штук из отапливаемого помещения.

При +10°С и ниже необходим подогрев клейкой полосы на гонтах, для чего используют строительный фен.

Если в процессе монтажа потребуется резать черепицу прямо на крыше, стоит воспользоваться предварительно подготовленной доской, которую и подкладывают под материал. Такая предусмотрительность поможет сохранить целостность уже уложенной черепицы.

Нельзя складывать гибкую черепицу ТехноНИКОЛЬ SHINGLAS, размещая поддоны один на другой. Важно исключить воздействие на черепицу прямых лучей солнца, что позволит избежать спекания самоклеящейся полосы с защитной пленкой.

Гонты будут легче отделяться друг от друга, если до того, как упаковку вскрыть, ее слегка изогнуть и потрясти.

Обратите внимание: не следует передвигаться по кровле в жаркую солнечную или влажную холодную погоду. Чтобы избежать повреждений в виде следов обуви, целесообразно использовать для перемещения специальные лазы.

Проведение разметки

Данные манипуляции производятся для того, чтобы обозначить направляющие линии, по которым будет осуществляться укладка кровельного материала. Это в особенности актуально для необычной геометрии ската или при наличии конструкций, которые врезаны в кровлю. Вертикальные линии следует наносить на расстоянии, которое равно ширине гонта черепицы. Между линиями должна помещаться черепица в пять рядов. Это указывает на необходимость удаления вертикальных линий друг от друга на 80 сантиметров.

Мягкая черепица Шинглас Технониколь

В последние годы большое развитие получил новый вид покрытий — гибкая черепица известная также как Шинглас. Данное слово является калькой английского shingles, означающего буквально «крыша из дранки».

Гибкая черепица Технониколь представлена большим ассортиментом коллекций, каждая из которых образует свой, неповторимый узор кровельного рисунка. В отличие от рулонного кровельного материала, Шинглас поставляется небольшими лентами — гонтами. При укладке рядами, гонты, как рыбья чешуя, образуют прочную водонепроницаемую поверхность, способную надежно противостоять всем капризам погоды.

Шинглас Технониколь — форма нарезки, размеры гонта

Мягкая черепица Технониколь укладывается не на голое основание, а на подкладочный ковер из специальных материалов. При этом ендовы и периметр крыши тщательно обклеиваются самоклеящейся подкладкой, а остальная плоскость крыши покрывается листами для механического крепления. Этот подкладочный слой крепится оцинкованными гвоздями с широкими шляпками. Гвозди забиваются с шагом 20-25 см по периметру листа.

Производитель рекомендует в каждом случае применять специализированный материал. Например, ендовы рекомендуется прокладывать ендовым подкладочным ковром. Причем по всей длине ендовы лучше использовать целую полосу, а не несколько отдельных кусков, уложенных внахлест друг на друга.

Порядок монтажа битумной черепицы не отличается от укладки листовой кровли. Первый ряд гонты укладывается по нижнему срезу кровли. Соседние листы ложатся внахлест на величину, указанную прямо на фабричной упаковке. Взаимное расположение и величину нахлеста смежных рядов производитель также указывает на упаковке своего товара. Не следует забывать о смещении соседних рядов на шаг, равный расстоянию между зубцами гибкой черепицы.
