Что нужно сделать

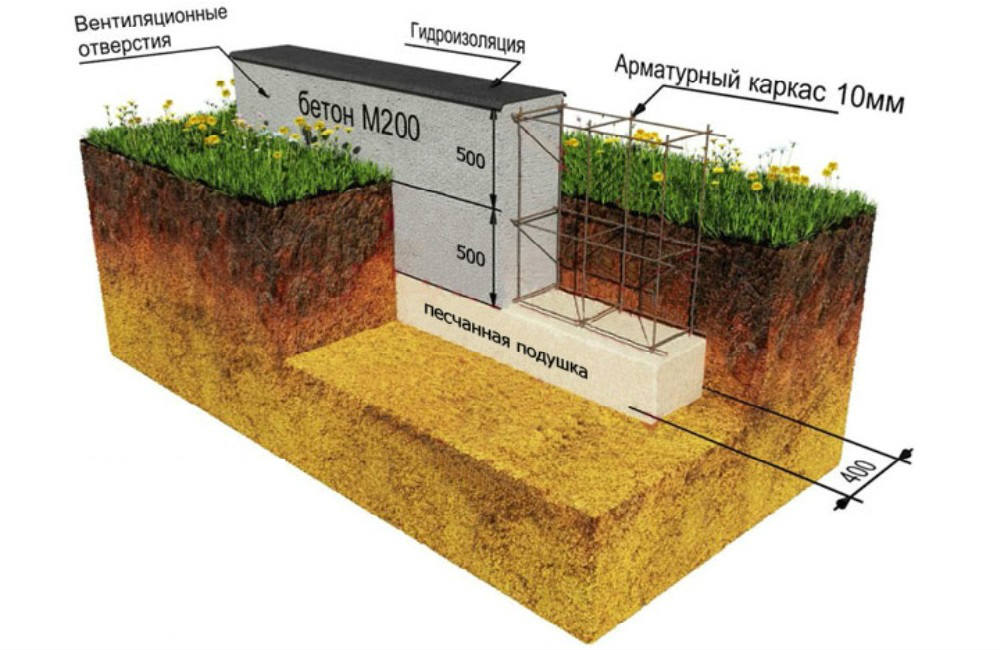

Чаще всего при частном строительстве используют ленточный фундамент. Такой тип позволяет сделать в доме подвал, но в некоторых случаях он может быть экономически невыгодным. Чтобы составить смету на выполнение работ (или примерно прикинуть, сколько потребуется вложений), нужно выполнить расчет арматуры для ленточного фундамента, также вычислить объем бетона и его геометрические размеры.

Чаще всего в частном строительстве закладывают ленточный фундамент

Методика расчета предполагает вычисление трех величин. Расчет ленточного фундамента в результате должен дать такие сведения о конструкции:

• глубина заложения подошвы;
• ширина основания;
• ширина по всей высоте.

Расчет фундамента для дома из кирпича или других материалов обязательно начинают с определения глубины заложения. Она зависит от пучинистости грунта, уровня грунтовых вод и климата. Если неправильно высчитать эту характеристику, здание может разрушиться под действием сил морозного пучения. Лента будет одновременно подвергаться воздействию влаги и холода, что приведет к неравномерным деформациям и трещинам.

Ширина основания должна быть достаточной для того, чтобы равномерно передать массу здания на грунт. Чем меньше прочность почвы, тем шире потребуется подошва. За счет большой площади удается распределить нагрузку от ленточного фундамента для дома на основание так, что на каждый его участок приходится не больше допустимой величины.

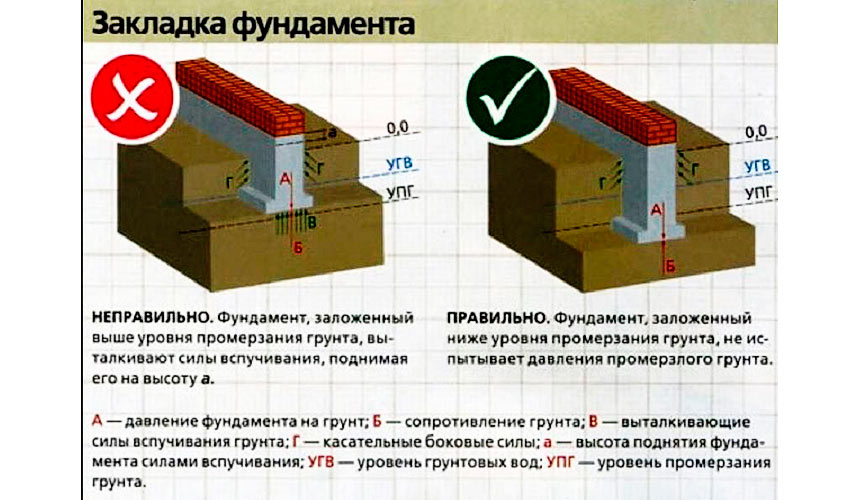

Фундамент должен быть заложен ниже уровня промерзания грунта

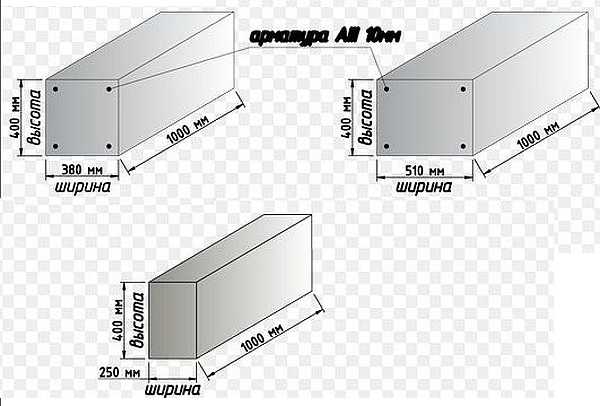

Ширина ленты по всей высоте обычно принимается конструктивно. Она должна быть чуть больше наружных стен. При этом учитывают способ изготовления ленты. Для монолитного фундамента может быть достаточно ширины сечения 200—300 мм, в то время как сборный рекомендуют делать не менее 400—600 мм. Также этот показатель зависит о глубины заложения. Чем она больше, тем сильнее будут опрокидывающие воздействия (потребуются более мощные стены подвала).

Факторы, влияющие на глубину заложения фундаментов

Перед началом строительства сооружения сделайте проект на основе которого будут проводиться строительно-монтажные работы, подключение к существующим сетям коммуникаций. На основании этого документа, после оформления, сбора подписей у контролирующих организаций, выдаётся разрешение на строительство.

Важно! Не начинайте работы до получения разрешения на индивидуальное строительство.

Проектирование ленточного фундамента, определение его заглубления производится с учётом влияния следующих факторов:

1. Глубина сезонного промерзания ниже лежащих грунтов.
2. Уровень грунтовых, паводковых вод.
3. Состав и залегание грунтов, их свойства, несущая способность.
4. Класс ответственности, долговечности, капитальности сооружения.
5. Нагрузки, передающиеся на ленточный фундамент от веса здания.
6. Близко расположенные застройки.
7. Сейсмичность района.
8. Экологические и санитарные требования.
9. Экономическая целесообразность при выборе вариантов.

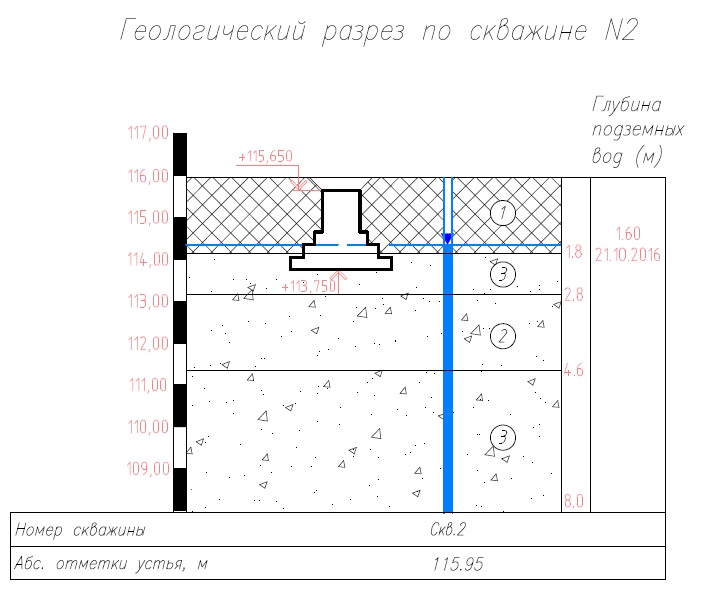

Сбор исходных данных. Инженерно-геологические изыскания

Чтобы быть уверенным в точном анализе типа грунта и правильности выбора фундамента дома из бруса, лучше всего заказать проведение инженерно-геологических изысканий в специализированной фирме. Её специалисты смогут сделать правильное заключение о несущей способности грунта, его склонности к вспучиванию и других характеристиках. После исследования они выдадут письменное заключение с рекомендацией относительно подходящего основания.

Чтобы сэкономить средства можно провести исследование самостоятельно. Для этого нужно:

• пробурить на участке несколько скважин (минимум 4 – по одной на каждом углу будущего дома);
• во время бурения замерять слой плодородной почвы, который будет сниматься перед рытьём траншеи;
• взять образцы грунта с каждых 30 см скважины;
• измельчить до однородной фракции каждый образец;
• залить водой, перемешать и дать отстояться;
• песок быстро осядет на дно, а глина остаётся в виде суспензии несколько часов.

Зная объем образца, разведенного в воде, можно более-менее точно определить процентное соотношение разных видов почв (о них чуть ниже).

Ещё один способ визуальной оценки грунта – скатать из него ладонями колбасками. Если преобладает песок, колбаски будут рассыпаться. А если много глинистых пород, колбаски будут эластичными, а после высыхания – очень твёрдыми. Илистые почвы скатываются в колбаски, но очень хрупкие после высыхания.

Преобладание глинистых пород говорит о том, что зимой грунт будет вспучиваться и оседать весной. В Московской области преобладают именно глинистые почвы и суглинки, что нужно учитывать при выборе глубины и ширины фундамента, особенно при возведении двухэтажного дома (из бруса, пеноблоков или кирпича – не суть важно).

Уровень промерзания грунта

Пожалуй, самый главный показатель при решении проблемы, на какую глубину нужно копать фундамент, является глубина, на которую способен промерзнуть почва в месте проведения строительных работ. важность данной характеристики определяется исходя из следующих моментов:

Уровень промерзания почвы

• тогда, когда ленточный фундамент будет углублен выше глубины промерзания, в зимний и весенний периоды на подошву основания дома будут действовать выталкивающие вертикальные силы. При повторении таких нагрузок в течение нескольких лет это неизбежно приведет к изгибающим дефектам фундамента и образованию трещин. При их расположении под землей постепенно влага станет проникать в бетон и при циклах замерзания-оттаивания способствовать его разрушению. В конечном итоге это приведет к необходимости замены основания конструкции или, в худшем случае, к обрушению дома.
• в случае правильного ответа на вопрос, какая глубина фундамента должна быть под дом, подошва его будет опущена ниже глубины промерзания и все колебания грунта произойдут по касательной, не оказывая выталкивающего воздействия на основание дома. Это наиболее оптимальный вариант, какой глубины должен быть фундамент.

Как же определить глубину промерзания почвы для того или иного города. В специализированных строительных справочниках можно обнаружить карты, содержащие информацию об уровне, на который происходило промерзание грунта в самые суровые зимы за последние 100 лет. Существуют подобные сведения и по некоторым отдельным городам Российской Федерации. Таким образом, для определения глубины промерзания грунта для вашей местности необходимо:

Карта промерзания грунтов

1. Изучить имеющиеся климатические карты и определить, в каком из регионов расположен ваш конкретный участок;
2. Выбрать из списка ближайший к вам город с определенным уровнем промерзания и принять данную величину за основную при расчете, какая должна быть глубина фундамента.
3. Существует и максимально простой вариант – пообщаться со строительными бригадами на соседних участках или изучить имеющиеся у владельцев проектами строительства, составленными профессиональными строительными инженерами. Это может избавить от большого перечня проблем и дать однозначный ответ, какой глубины должен быть фундамент.

Исходные данные примера расчета ленточного фундамента

Площадка строительства характеризуется следующими атмосферно-климатическими воздействиями и нагрузками:

• вес снегового покрова (расчетное значение) — 240 кг/м2;
• давление ветра — 38 кг/м2;

основанием является грунт II категории по сейсмическим свойствам.

площадка строительства — 7 баллов.

Значение характеристик грунтов засыпки, уплотненных согласно нормативным документам с коэффициентом уплотнения не менее 0,95 от их плотности в природном сложении, допускается устанавливать по характеристикам тех же грунтов в природном залегании.

Нагрузки на столбчатые и ленточные фундаменты получены из программы ПК ЛИРА 10.4.

Ниже выдержки из некоторых таблиц исходных данных.

Производим расчет, по результатам расчета начальное просадочное давление во всех слоях просадочного грунта не превышает давления на основание, вводим характеристики грунта при полном водонасыщении в таб.2.1 и 2.3, кроме того под фундаментами выполняем песчаную подушку из песка средней крупности.

Расчет высоты

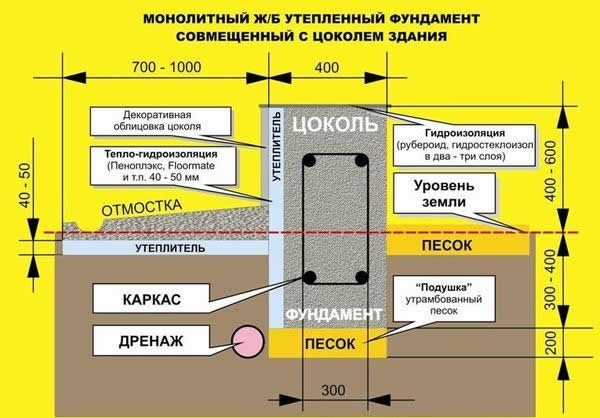

По СНиПам фундамент должен выступать над землей не менее 20 см, однако, на практике, при учитывании главного параметра – глубины промерзания почвы, эта величина увеличивается до 30-35 см.

Чем глубже уровень промерзания, тем больше должна быть высота фундамента. При промерзании до 3 м, высота фундамента может доходить до 1м.

Для двухэтажного здания выбор высоты выступа фундамента над землей совершенно не важен, этажность никоим образом не влияет на устойчивость или прочность здания. При постройке руководствуются удобством сооружения входа в здание.

По нормам, при входе должно быть не меньше 3-х ступеней, а это возможно при оптимальном значении 35-40 см. Такой выступ выполняет еще одну функцию – защищает конструкции от постоянного воздействия грунтовых и атмосферных осадков. Также для того, чтобы вода не оказывала разрушительного действия на основание дома по окончании строительства желательно сделать отмостку вокруг здания.

Минимальным значением считается высота над землей – 35-40 см, но если фундамент будет выше этих значений, то это допустимо. Единственное условие – высота выступа не должна превышать ширину фундамента.

Подведем итог: фундамент – главная часть сооружения, от которого зависит долговечность здания. Поэтому подходить к его сооружению надо ответственно, точно производя расчеты и придерживаясь существующих норм и правил в строительстве.

Только в этом случае возводимое здание будет надежным, долго прослужит и станет надежным прибежищем.

Как правильно рассчитать размеры фундаменты Вы можете узнать, посмотрев следующее видео:

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость.

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

• пески – 0,8-1 м
• супеси 1 – 1,5 м
• суглинки 2 – 2,5 м
• глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

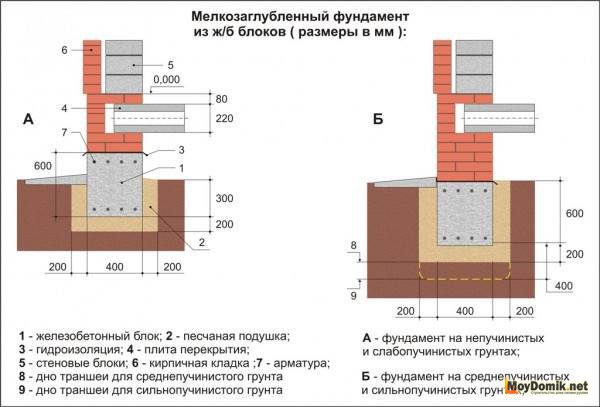

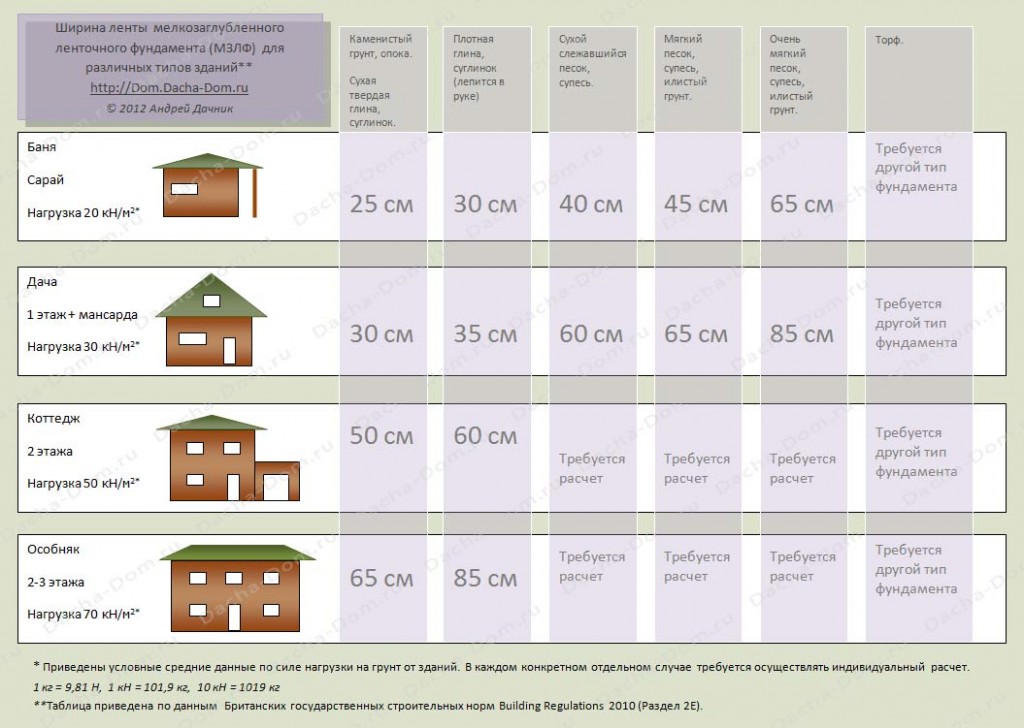

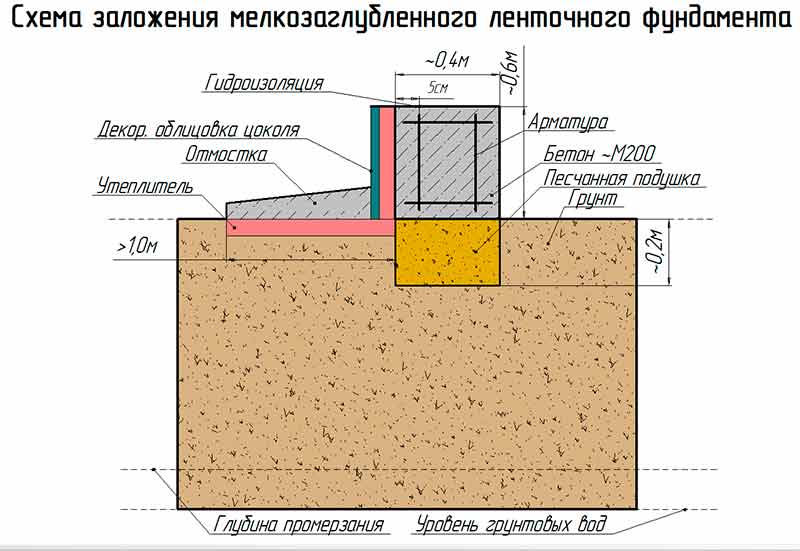

Мелкозаглубленные фундаменты – выгода или грамотный расчет?

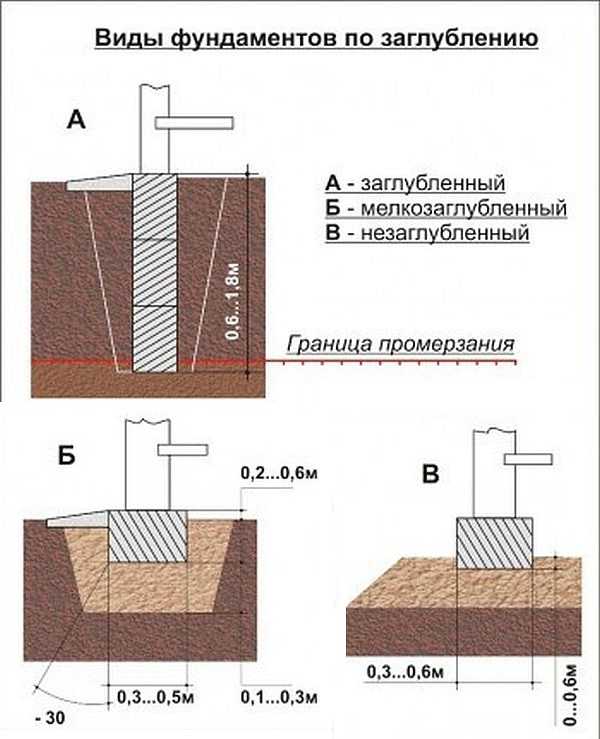

И, наконец, определяясь с глубиной заложения фундамента, нужно обращать ориентироваться не сколько на тип грунта, сколько на массив стен и их материал. Так, профилированный брус и бревна, из которых русская баня строится чаще всего, это – гибкий и эластичный материал. Ведь дерево – структура волокнистая, а потом прекрасно работает на деформацию, и вполне легко переживает любые движения фундамента. Вот почему строить парную из сруба рекомендуется на ленточном мелкозаглубленном фундаменте глубиной всего в 50 см – этого достаточно. Такое же основание может иметь и каркасная баня – ведь все ее элементы связаны уголками, а потому тоже можно не беспокоиться о трещинах и деформациях.

Конечно, малозаглубленные фундаменты чаще всего возводятся с целью сэкономить средства на строительство бани: земляных работ мало, а используемый крупнозернистый песок заменяет грунт и помогает уменьшить степень деформаций. Такие фундаменты могут незаметно для глазу перемещаться, но массивные здания от этого способны полностью разрушиться. Ведь такой материал стен, как кирпич и камень, колебаний и растяжений не перенесут. И камень, и кирпич – хрупкие, а потому, не зависимо от веса такой бани, фундамент для нее необходим, как говорится, незыблемый – такой, какой бы не накренился ни на миллиметр. Иначе стены в первый же год «порадуют» отнюдь не маленькими, быстро разрастающимися трещинами.

И даже после такой информации затрудняетесь правильно вычислить, на какую же глубину нужно копать фундамент для своей бани? Добро пожаловать в раздел «Задай вопрос специалисту»!

Расчёт нагрузки на основание

Принимаясь за расчёт фундамента под дом, вначале вычислите нагрузку, которую он будет держать.

Для этого рассчитайте площадь поверхности всех стен, перекрытий и кровли, умножьте площадь каждой конструкции на её удельный вес, который можно взять из нижеприведённой таблицы.

Не забывайте также, что к весу дома позже прибавится мебель, бытовая техника, вещи и, конечно же, люди. Всё это тоже надо учесть, когда производите расчёт нагрузки на основание, поэтому считайте лучше с запасом.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП

Как рассчитать?

Рыть котлован для простой бетонной ленты, размещаемой под сараями, птичниками и хозяйственными постройками небольшой величины можно от 0,5 до 1 м вглубь. Для большинства таких сооружений, кроме самых массивных, вполне хватает 80 см. А вот жилой дом, даже сравнительно небольшой (одноэтажный), должен закрепляться ниже, его корень заводят на 2 метра. Впрочем, отличия этим не ограничиваются. При жилищном строительстве ленту полагается армировать, что сразу увеличивает ее ширину.

Опалубка обязательно содержит решетку из арматурного прута. Связка прутов достигается за счет применения вязальной проволоки. Прочность после заливки достигается за 28 – 42 дня в среднем. Лишь по затвердевшей ленте можно ставить стены. При строительстве дома с подвальным помещением траншейная методика не годится, котлован становится обязателен. Если планируется соорудить двухэтажное и более высокое жилище, придется применять стандартные блоки повышенной прочности; их высота непременно учитывается.

Глубина размещения

Как плавило, плиточная основа будущего дома закладывает на небольшой глубине. Если строительство не предполагает создания подвала или подземного этажа, плиту нужно заливать вровень с поверхностью земли.

При создании подвала или подземного этажа, глубина размещения плиты определяется размерами этого помещения и его высотой.

Глубина котлована определяется самостоятельно и выполняется достаточно просто. Для этого потребуется самостоятельно подсчитать количество слоев:

1. Слой геотекстиля, размещаемый первым ярусом при проведении строительства на илистых грунтах, в ином случае такой слой не требуется.
2. Песчаная подушка.
3. Слой бетонного основания, формирующий ровную поверхность для укладки геотектиля, может не укладываться в случае, когда выполняется строительство небольших по площади жилых домов.
4. Слой гидроизоляции в два слоя, поперек и вдоль.

В типовых случаях глубина котлована для укладки всех слоев рассчитывается с учетом суммарной толщины всех слоев до 750 мм.

Все расчеты лучше всего произвести перед началом проведения строительства. Это упростит успешное выполнение всех этапов дальнейших работ.

Как выполнить разметку участка и провести земельные работы

Разметка

Важно! Если удельный вес здания большой, и несущих стен больше четырех, например, посередине сооружения будет еще одна основательная стена, то под не нужно разметить основание, по принципу описанному выше. Инструкция для разметки участка под фундамент

Инструкция для разметки участка под фундамент

Фундамент такого типа может быть выполнен без опалубки. При этом траншея роется только под габариты здания. Грунт сразу убирается на наружную сторону, так как на внутренней стороне здания будет обустраиваться подпол, и придется грунт перекидывать. Опалубку можно не сооружать, но стоит рассмотреть все этапы строительства фундамента глубокого залегания.

Опалубка

Для глубокозаглубленного фундамента формируют опалубку из обрезной доски, но можно приобрести и специальный комплект, выполненный из пластика. Доски нужно сколотить в щиты по высоте равные будущему основанию. Доски сколачивают максимально плотно, чтобы не было щелей. Опалубка выстраивается по внешнему и внутреннему краю. Опалубка должна быть максимально устойчива, поэтому ее нужно закрепить с наружного края специальными колышками, чтобы избежать раздвижения при заливке бетонной смеси.

Вариант конструкции опалубки для заливки глубокозаглубленного фундамента

Кроме этого, через каждые полметра нужно обустроить П-образные перемычки, они должны находиться сверху, при этом не мешать дальнейшей заливке. Перед тем как окончательно установить опалубку стоит засыпать песчаную подушку на дно траншеи и обустроить гидроизоляцию, а то потом это делать будет неудобно. Обычно для гидроизоляции применяют рубероид – распространенный и недорогой рулонный материал. При отсутствии рубероида можно использовать 20 микронную полиэтиленовую пленку в два слоя.

Стоит знать: что доски опалубки нужно хорошо промочить, иначе они вберут воду с фундамента, а это может привести к его растрескиванию.

Глубина промерзания грунтов

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

По этой карте можно примерно определить уровень промерзания грунтов в регионе

Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.

Формула расчета глубины промерзания

Dfn — глубина промерзания в данном регионе,

Do — коэффициент, учитывающий типы грунта:

• для крупнообломочных грунтов он равен 0,34;
• для песков с хорошей несущей способностью 0,3;
• для сыпучих песков 0,28;
• для глин и суглинков он равен 0,23;

Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

Расчет промерзания грунта будет таким:

1. Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
2. Dfn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.

Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент

Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.

В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

Сборка опалубки и каркаса

Опалубка ленточного фундамента

На этом этапе работы понадобится:

• строительный уровень;
• листы фанеры или прочные доски;
• саморезы;
• полиэтиленовая пленка;
• степлер;
• брусья для распорок;
• арматура сечением 12 мм;
• вязальная проволока.

Шаг 1. Сборка опалубки

Изготовление опалубки для ленточного фундамента

Шаг 2. Устройство песчаной подушки

Трамбовка песка под ленточный фундамент

Шаг 3. Установка опалубки

Этапы монтажа опалубки

Изготовление и установка опалубки для ленточного фундамента

Шаг 4. Сборка арматурного каркаса

Сборка арматурного каркаса

Сборка арматурного каркаса

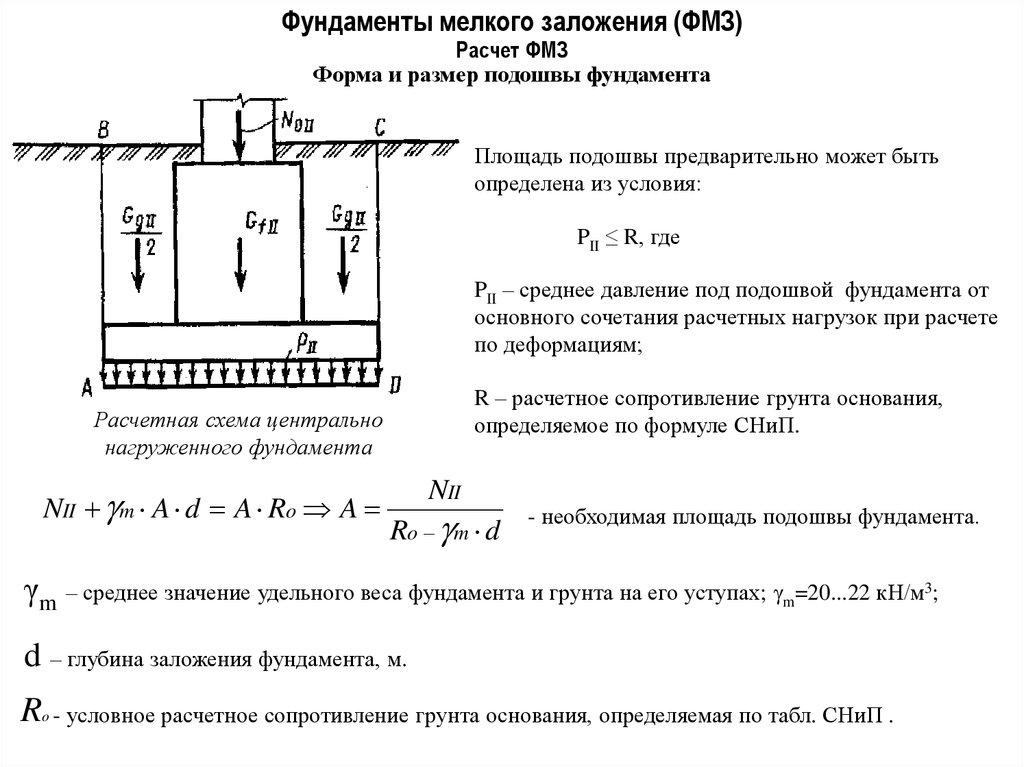

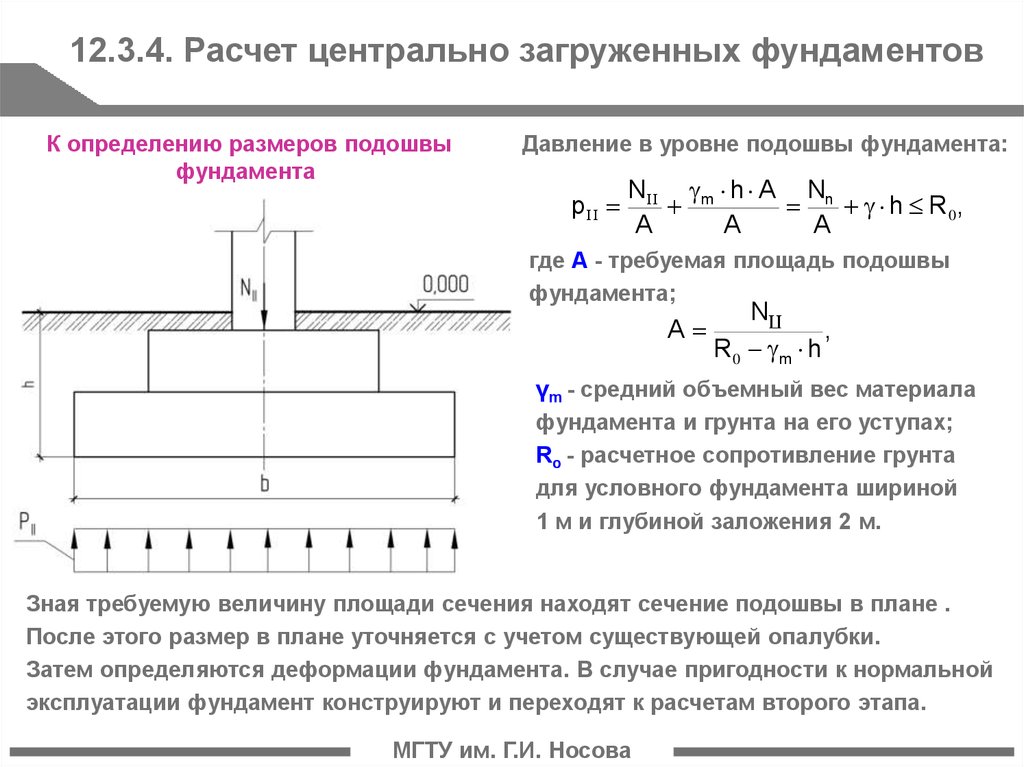

Определение размеров подошвы фундамента под дом

Начиная строительство любого дома, в первую очередь производят закладку фундамента. Они бывают разных видов в зависимости от особенностей строения, грунта, климата. Перед началом необходимо определение размеров подошвы фундамента.

Чаще всего при строительстве частных домов используют ленточные фундаменты, так как они просты в изготовлении, и не всегда требуют применения специальной техники. Фундаменты различают по типу устройства: монолитные и сборные.

Также они позволяют увеличить площадь строения, с помощью пристроек. Но вне зависимости от этого рассчитывают ширину, высоту и глубину заложения основания. От правильности этих расчётов зависит прочность и надёжность монолита и самого строения.

О физических свойствах грунтов

Схема видов деформации фундаментов.

По количеству содержащейся глины грунты делят на три вида: супеси, суглинок, глина. По процентному содержанию глины, можно судить о возможном содержании влаги и, следовательно, о том насколько грунт будет пучиться при промерзании в зимних условиях. Для ориентировочного определения количества глины можно воспользоваться субъективным восприятием в процессе исследования образцов грунта руками.

Если при растирании комочка грунта на пальцах ощущается присутствие отдельных песчинок, а между ладонями комочек невозможно раскатать так, чтобы образовалась удлиненная форма (шнурок), если при малейшем сжимающем усилии скатанный в шарик комочек грунта рассыпается, то это свидетельствует, что это супесь. Супесь содержит не более 10 % глины и, соответственно, небольшое количество влаги. Значит и пучность такого грунта будет незначительной. Несущая способность хорошо уплотненной супеси (коэффициент уплотнения, С=0,5) составляет 3кг/см2.

Если небольшой объем грунта скатать между ладоней в шар, а затем, сжав его ладонями, придать ему форму чечевицы, то образовавшиеся трещины по краям такой лепешки будут свидетельствовать о том, что этот слой грунта следует отнести к суглинкам. Суглинок содержит до 30 % глины, содержание влаги в нем значительно больше, чем в супеси и, соответственно, больше и пучность такого грунта. А вот несущая способность суглинка такая же, как и у супеси. Следовательно, для расчета ширины не имеет значения супесь это или суглинок.

Чечевичная форма грунта, не имеющая по краям трещин, является первым признаком глины. Если удается раскатать образец в достаточно длинный шнурок, то это убедительное подтверждение, что в грунте содержится более 30 % глины. Такой хорошо уплотненный слой (С=0,5) имеет несущую способность равную 6 кг/см2. О существенном влиянии уплотнения на несущую способность свидетельствует то, что при С=0,8 несущая способность глины оказывается такой же, как и у суглинка, то есть, 3кг/см2.

Ленточный фундамент можно представить в виде равномерно нагруженной балки. Но особенность такой балки состоит в том, что у нее нет четко обозначенных точек опора. На первый взгляд может показаться, что такое размещение балки будет способствовать равномерной передаче веса сооружения на грунт и, соответственно, равномерному воздействию грунта по всей длине балки. Но этого не происходит.

Схема видов фундамента.

Со стороны грунта, кроме сил реакции, могут воздействовать силы, возникающие в результате пучения грунта в период его замерзания. Пучение возникает из-за того, что образовавшийся лед, имеет больший объем, чем содержавшаяся в грунте вода. При этом силы воздействия могут быть направлены не только вертикально, но и под различными углами относительно фундамента. В результате он может испытывать не только равномерно распределенную сжимающую нагрузку от веса сооружения, но и сосредоточенные силы, создающие изгибающие и вращающие моменты.

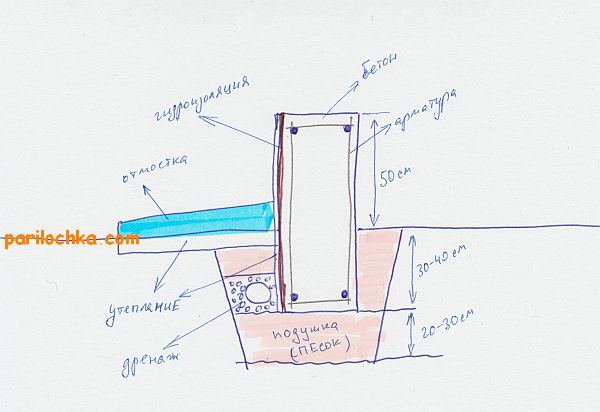

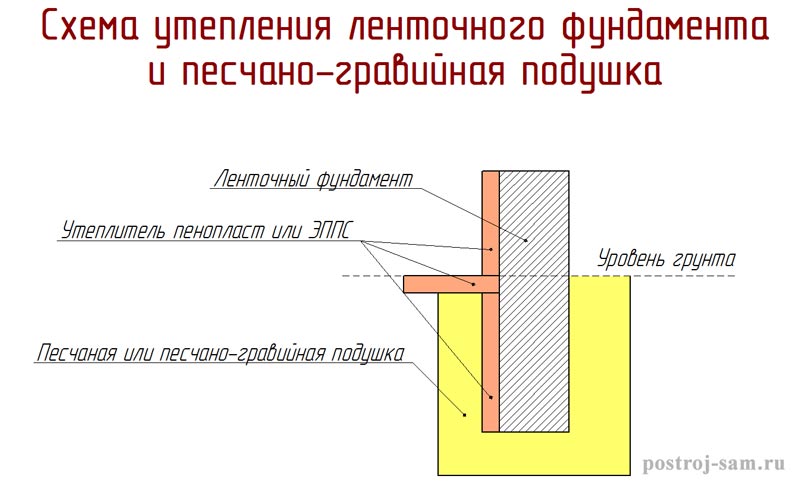

Исключить побочные силы практически невозможно, но определенными мерами уменьшить их влияние реально. Так, огромный частный дом с крышей из натуральной черепицы и массивными кирпичными стенами, с подвалом должен иметь надежный фундамент, глубина заложения которого должна быть больше на 20-30 см, чем глубина промерзания грунта. Надежности такого основания будет способствовать и его утепление, и отведение излишней воды с помощью дренажа.

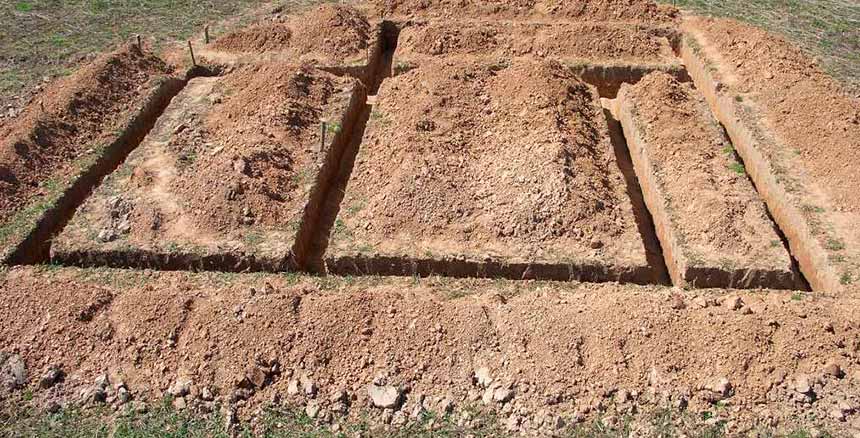

Отметим, что ленточные конструкции основания дома обычно применяют для строительства малоэтажного частного дома, возможно, с подвалом. На таком виде основания можно возводить стены из кирпича или камня, из дерева или газобетона, а также стены, возводимые по каркасной технологии.
