Как сварить ферму из профильной трубы

Каркасный материал

Основа навесов – сталь, полимеры, дерево, алюминий, железобетон. Но, чаще каркас составляют металлические фермы из профильной трубы. Этот материал полый, сравнительно легкий, но прочный. В разрезе имеет вид:

• прямоугольника;
• квадрата;
• овала (а также полу- и плоскоовальной фигуры);
• многогранника.

Сваривая из профильной трубы фермы, чаще выбирают квадратное или прямоугольное сечение. Эти профили легче в обработке.

Разнообразие трубных профилей

Допустимые нагрузки зависят от толщины стенок, марки металла, метода изготовления. Материалом зачастую служат качественные конструкционные стали (1-3пс/сп, 1-2пс(сп)). Для особых нужд используют низколегированные сплавы и оцинковку.

Длина профильных труб обычно составляет от 6 м на малых сечениях до 12 м – на больших. Минимальные параметры от 10×10×1 мм и 15×15×1,5 мм. С увеличением толщины стенок прочность профилей возрастает. Например, на сечениях 50×50×1,5 мм, 100×100×3 мм и свыше. Изделия максимальных размеров (300×300×12 мм и более) применимы скорее для промышленных сооружений.

Что касается параметров элементов каркасов, есть следующие рекомендации:

• для малогабаритных навесов (до 4,5 м шириной) применяется трубный материал сечением 40×20×2 мм;
• если ширина до 5,5 м, рекомендованы параметры 40×40×2 мм;
• для навесов более значительных размеров советуют брать трубы 40×40×3 мм, 60×30×2 мм.

Как рассчитать и построить навес из профильной трубы своими руками

Навес из труб и поликарбоната становится все более популярной архитектурной формой на приусадебном участке. Ничего удивительного, ведь это строение может выполнять множество функций, начиная от открытого гаража для автомобиля, дровяного склада, крытой игровой площадки и заканчивая зоной отдыха с мангалом и мягкими креслами.

Ключевым преимуществом является возможность изготовления такой конструкции своими руками. В представленной статье будут даны рекомендации по выбору материала, примеры расчетов опор и ферм и как сварить навес из профильной трубы.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

• 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
• 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
• 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно! Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.

Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Рекомендуемые размеры сечения труб для навеса

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

• Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм,
• Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм,
• Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
• Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

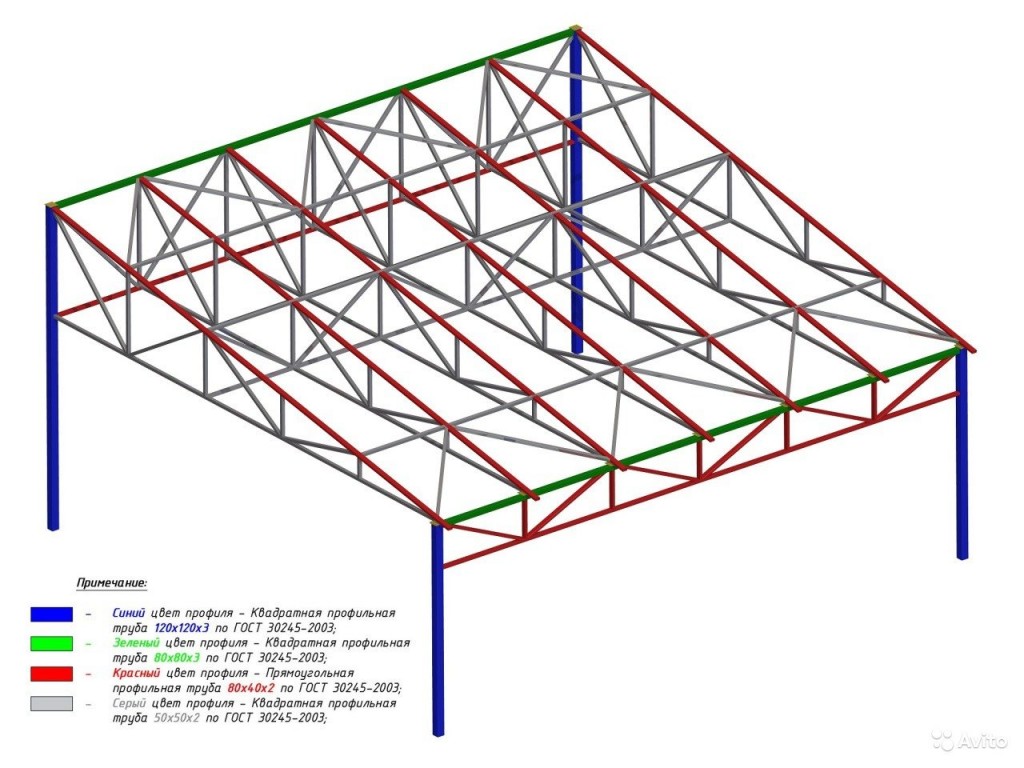

Чертежи, размеры и основные узлы соединений

Прежде чем приступить к сборке навеса из профильной трубы своими руками необходимо начертить детальный план всего сооружения с указаниями точных размеров всех элементов. Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

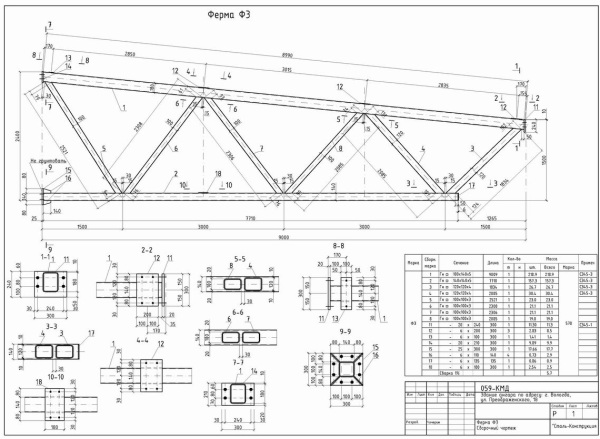

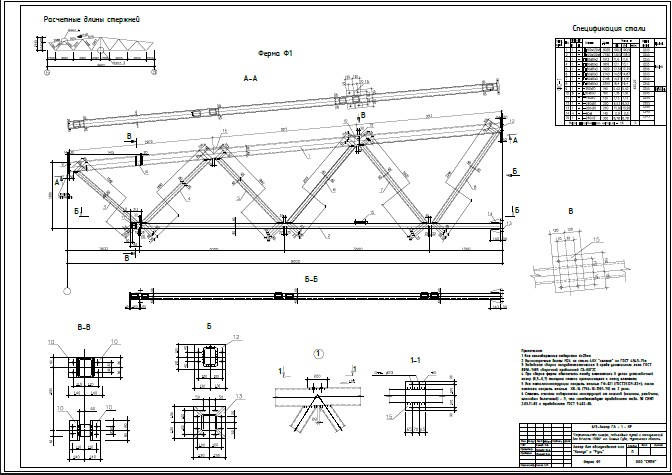

Чертеж навеса из профильной трубы с указанием основных габаритных размеров

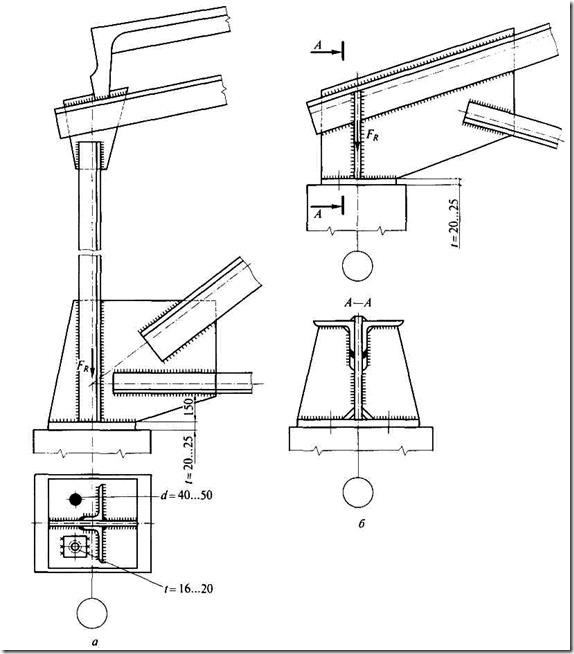

Кроме того желательно сделать дополнительный чертеж наиболее сложных конструкций. В этом случае это односкатная ферма и узлы креплений ее основных элементов.

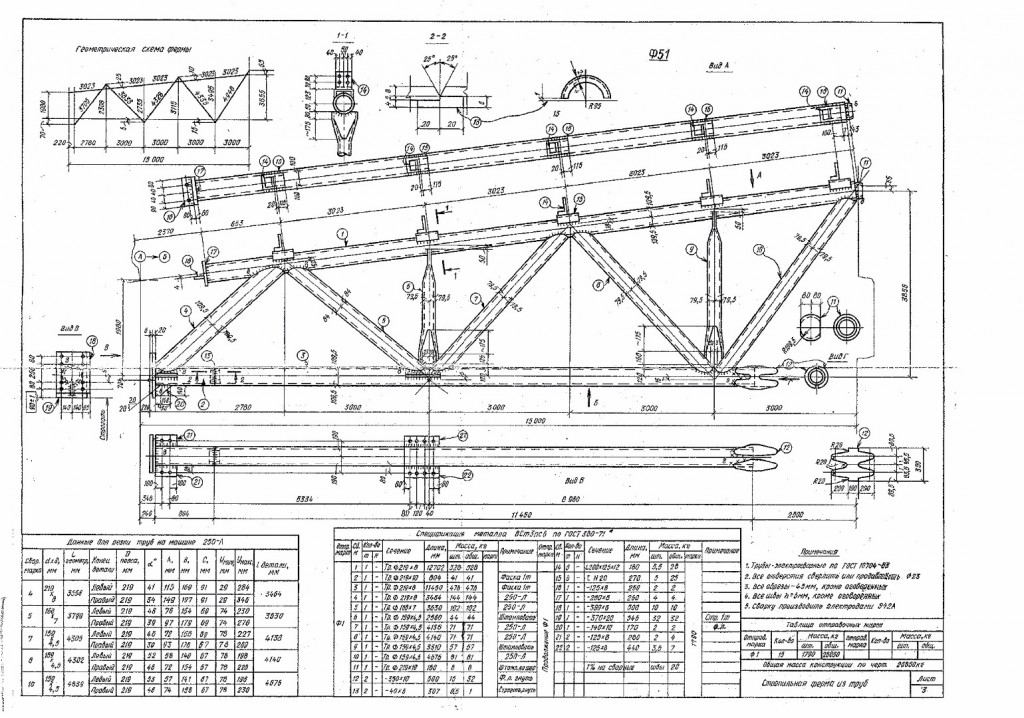

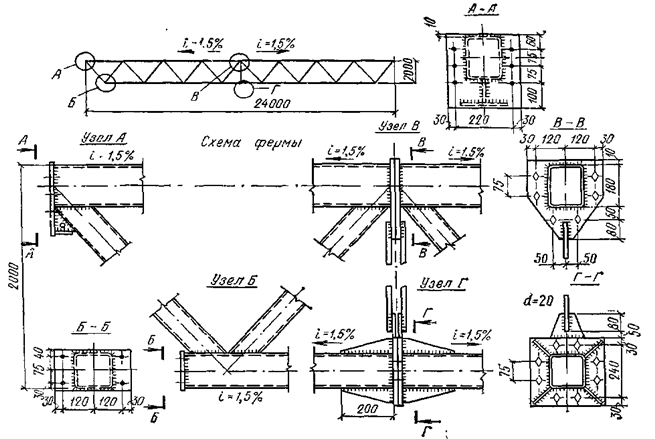

Схема для изготовления фермы из профильной трубы для навеса с основными крепежными узлами

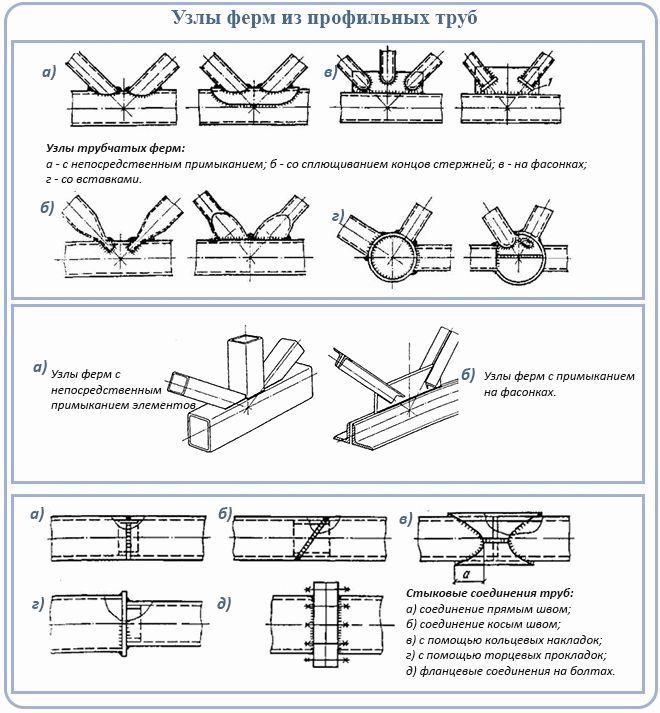

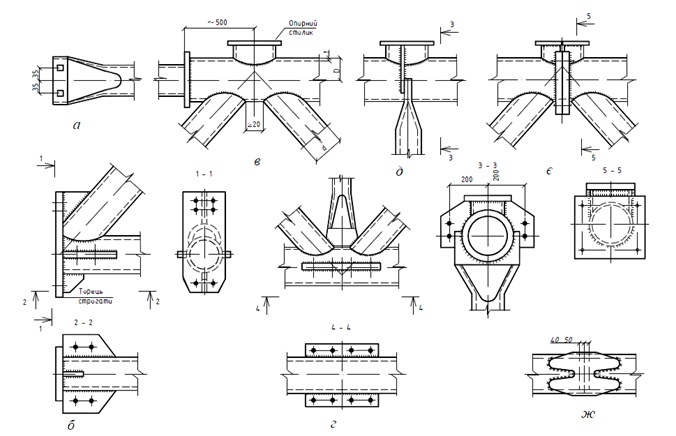

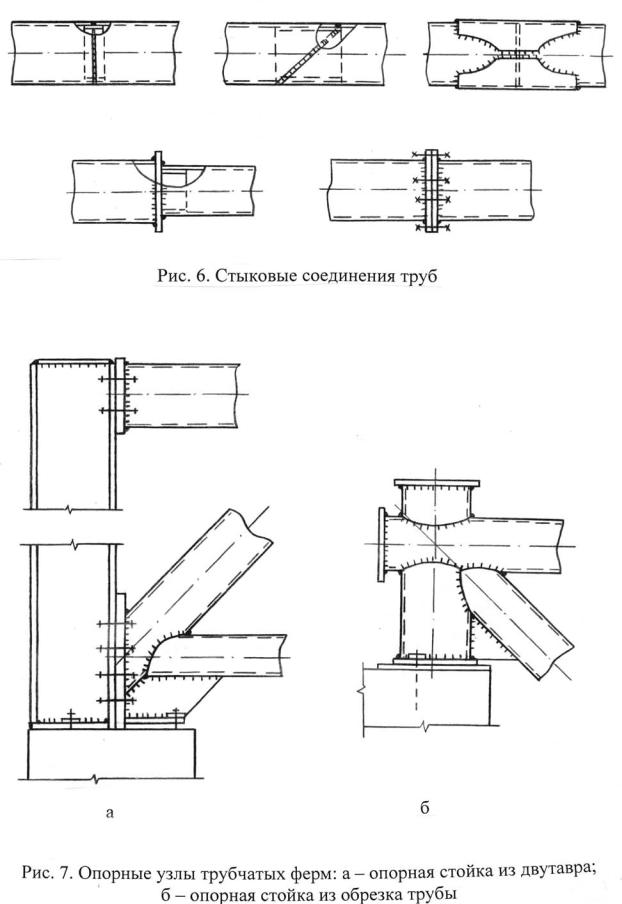

Одним из основных достоинств профильной трубы является возможность безфасоночного соединения. Это проявляется в простоте конструкции и низкой стоимости фермы при длине стропильных пролетов до 30 м. при этом кровельный материал может опираться непосредственно на верхний пояс фермы, при условии его достаточной жесткости.

Преимуществами безфасоночного сварного соединения является:

• Существенное снижение массы фермы, по сравнению с клепанными или болтовыми конструкциями до 20% и 25 % соответственно.
• Снижения трудозатрат и стоимости изготовления, как единичных изделий, так и при мелкосерийном производстве.
• Невысокая стоимость сварки и возможность автоматизировать процесс путем использования аппаратов с устройством непрерывной подачи сварной проволоки.
• Равнопрочность сварного шва и соединяемых изделий.

Из недостатков можно отметить:

• Необходимость иметь довольно дорогостоящее оборудования,
• Необходим опыт в сварочных работах.

Болтовые соединения при производстве изделий из профильной трубы встречаются довольно часто. Обычно они используются в разборных навесах из профильной трубы или в изделиях, производимых для массового потребления.

Основными достоинствами таких соединений являются:

• Простота выполнения сборки,
• Нет необходимости в дополнительном оборудовании,
• Возможность полного демонтажа сооружения.

• Увеличивается вес конструкции,
• Необходимы дополнительные детали крепежа,
• Прочность и надежность болтовых соединений несколько ниже, чем сварных.

Подведя итоги

В статье была рассмотрена конструкция и методы изготовления самого простого односкатного навеса из профильной трубы своими руками, однако, профилированная труба довольно «гибкий» материал из которого можно сделать сложные и эстетически привлекательные конструкции.

Программы для расчёта навеса на Windows

Простые программы, которые помогают в расчёте веса конструкций из металлического профиля:

Metcalc

Онлайн-калькулятор Metcalc с бесплатным доступом для расчёта массы металлических изделий. Для работы в нём достаточно задать основные технические параметры (длину и сортамент, габариты и толщину стенок профиля).

Калькулятор металла ©

В программу заложены все существующие ГОСТы, она выдаёт стабильно точные результаты. Также она умеет делать обратные расчёты, то есть при указании массы и типоразмера выдаёт длину проката.

«»

Программа отличается от предыдущих тем, что позволяет производить расчёт материалов для арочных конструкций. Программа предельно проста в использовании. Нужно задать основные параметры арки (ширина, длина и высота) и нажать «рассчитать».

После этого пользователь получает общую длину изгиба и полную площадь навеса. Минус калькулятора – отсутствие в расчётах радиуса изгиба.

Программа для расчётов арочного навеса

Программа «Сопромат», которая умеет выполнять полноценные расчёты металлоконструкций. Софт бесплатный и подходит для вычисления параметров статически неопределённых рам, балок и ферм. Для расчётов она использует метод конечных элементов.

Сервис подойдёт практикующим строителям-инженерам и студентам для создания курсовых и дипломных работ.

Функционал программы достаточно широкий и включает:

• расчёт реакции у опор;
• определение перемещений в узлах;
• строительство эпюр (Q, M, P);
• сохранение чертежей и эскизов в разных форматах;
• экспорт созданных файлов в DXF чертежах.

Программа-конструктор для проектирования навесов

Sopromatguru

Функционал этой программы Sopromatguru частично доступен бесплатно. Возможностей этого сервиса хватает даже для инженеров. Он умеет рассчитывать статически определимые системы, определять перемещения в узлах, рассчитывать реакции опор, реакции эпюры и сохранять ссылку на результаты расчётов.

Пока программа используется для расчёта горизонтальных балок, но, по заверениям разработчиков, скоро в ней будет доступен расчёт ферм.

Стоимость программы можно назвать символической. Платить нужно за каждый произведённый расчёт. У сайта приятный интуитивно понятный интерфейс, что облегчает рабочий процесс.

Стартовая страница «Сопроматгуру»

«Ферма»

Полностью бесплатная десктоп-программа. Умеет рассчитывать плоские статически определённые и неопределённые фермы, сохранять полученные результаты.

Скачать программу можете по ссылке.

Проект начинается с задания геометрических параметров фермы, в которые входят размеры стержней, точки присоединения и положение раскосов, возможные нагрузки и высоты.

Программа в расчётах использует метод вырезания узлов, что позволяет с высокой точностью определять реакции опор и усилия в стержнях.

Программа для расчёта навеса из профильной трубы

SCAD Office

Программный комплекс SCAD office с большим количеством функций, созданный специально для профессионалов. В его состав включено несколько утилит, которые умеют вычислять параметры отдельных элементов стальных, деревянных и даже каменных конструкций.

С их помощью можно проектировать монолитные железобетонные перекрытия, строить сечения и рассчитывать коэффициенты постели строения и многое другое. Программа платная, как и большинство профессионального софта.

В России и СНГ среди инженеров наиболее известна программа «ПК Лира», используемая для определения расчётов параметров строительных конструкций из материалов разного типа.

Разновидности ферм

Использование таких конструкций широко распространено. При этом для разных целей применяются различные типы металлических ферм.

Обычно используются следующие типы таких конструкций:

• Параллельные являются наиболее простыми с точки зрения их устройства. Они состоят из нескольких одинаковых деталей.
• Арочные конструкции имеют типовое строение. Они состоят из внутренней и внешней арочных поверхностей, соединёнными между собой при помощи большого количества рёбер жёсткости. Такие конструкции могут иметь различный радиус арки.
• Треугольные металлические системы иногда представляют собой односкатную металлическую конструкцию. Они, например, могут применяться для устройства односкатной крыши. Применяются также треугольные двухскатные варианты. Их обычно используют для крыш, в которых поверхности по отношению друг к другу находятся под острым углом.

Двускатная ферма треугольнаяИсточник

• Полигональные конструкции применяются в тех случаях, когда нужно работать с тяжёлым настилом. Использование их связанно с выполнением сложного монтажа.
• Конструкции трапецевидной формы применяются аналогично полигональным, но имеют более простую форму.
• Сегментные конструкции представляют собой наиболее сложный вид металлических ферм.

Здесь приведены не все, а наиболее распространённые виды металлических конструкций.

Стропильные фермы из железобетона

Такие конструкции могут существенно разниться по внешнему виду, исходя из своих параметров, в том числе, используемому материалу покрытия и способам их опирания. С их помощью можно возводить сооружения с огромными пролетами (больше 24 м). Кроме того, кровля при этом может быть скатной или же малоуклонной, а на покрытии сооружений могут использоваться фонари.

Стропильная железобетонная ферма 24 метра

Совет: используйте подобные ж/б фермы при возведении складов и других помещений промышленного типа.

Основные преимущества подобных конструкций:

• высокие прочностные качества;
• хорошая жесткость;
• стойкость к воздействию низких температур;
• устойчивость к воздействию агрессивных сред;
• пожаробезопасность.

Скелет сооружения

Изготовление бетонных элементов несущих конструкций

Для производства ж/б ферм используется бетон конструкционного типа (легкий или тяжелый), чаще всего аглопорибетон либо керамзитобетон. Сам процесс изготовления осуществляется в стендах-камерах, имеющих один либо несколько ярусов, на которых монтируются стальные формы с паровой рубашкой.

Для создания стоек и раскосов, закладываемых при армировании, используются вибростолы со специальными кассетными формами.

В качестве верхнего пояса при армировании чаще всего используются обычные стержни, а вот нижние пояса оснащаются высокопрочной проволокой, Ø 5 мм, которая собирается в струнопакеты. Для натяжения последних необходимо использование гидродомкратов, после чего туда добавляется бетонная смесь.

Спустя 2-3 часа изделие направляется в цех термообработки. На каждом процессе изготовления осуществляется контроль над качеством заранее напряженных изделий.

Процесс маркировки

Для маркировки такого материала используются буквы и цифры, написанные через дефис.

Буквами обозначают размер и тип заготовки, а цифры отображают, в том числе:

• дополнительные сведения;
• несущую способность;
• марку используемого бетона.

При помощи букв отображается и такая характеристика бетона, как проницаемость, которая показывает, насколько конструкция приспособлена к эксплуатации при агрессивных условиях:

• буква «П» обозначает пониженную приспособленность;
• при помощи буквы «Н» отображается нормальная приспособленность;
• изделия, которые могут выдержать 8-бальные сейсмологические явления, обозначаются буквами «С».

Конструкционные особенности ж/бетонных стропильных ферм

Ферма выступает в качестве скелета, который отображает то, какими очертаниями будет обладать крыша. Для того чтобы каркас отличался жесткостью, прочностью и устойчивостью, он должен быть выполнен с применением большого количества стали и армированных материалов, что значительно усложняет его схему. Только такая конструкция сможет обеспечить сохранность здания даже при экстремальных погодных условиях (узнайте здесь, что лучше — газобетон или газосиликат).

Однако все равно производители пытаются всячески снизить вес подобного «скелета». Достигается это, в первую очередь, благодаря использованию бетонов легких марок, что не оказывает никакого влияния на общую прочность конструкции.

Традиционным компонентом внутренней структуры ж/б ферм является высокопрочная арматурная сталь, легко противостоящая коррозионному воздействию. Благодаря этому попадание влаги или же крепкие морозы никаким образом не смогут повлиять на прочность кровли.

Сегментные и безраскосные конструкции

В качестве ее контура выступают работающие на изгиб два пояса, а вот стойки и раскосы, отвечающие за осевое усилие, являются решеткой.

Существует такие основные разновидности подобных ферм:

1. Сегментные, для которых характерным является пояс очертания и решетка раскосного типа.
2. Полигональные, когда пояса расположены параллельно или же в форме трапеции.
3. Арочные безраскосные, отличающиеся жесткими узлами.
4. Арочные раскосные, имеющие верхний пояс с криволинейными очертаниями, а также редкую решетку.

Довольно часто полигональные фермы с ровными элементами верхнего пояса заменяют сегментные. Такой способ является более экономически обоснованным.

Кроме того, существует такая классификация ферм:

• раскосые.
• безраскосые.
• типовые.

Преимущества профильных труб

Выбор прямоугольного профиля для строительства навеса рекомендуется специалистами, так как он обладает следующими достоинствами:

• не нуждается в обработке огнестойкими составами;
• профиль легко без деформации гнется с помощью простых устройств, что позволяет создавать сложные формы;
• защита от коррозии осуществляется простым окрашиванием;
• доступность приобретения во всех регионах;
• ошибка при раскрое исправляется привариванием отрезка на прежнее место;
• малый вес по сравнению с другим металлопрокатом равной прочности;
• длительный срок службы.

Виды вероятных нагрузок

Как можно классифицировать нагрузки на балку из трубы? В соответствии с СП «Нагрузки и воздействия» моменты нагружения конструкции можно распределить по следующим признакам:

• постоянные – давление и вес которых не изменяются с течением времени, это такие, как собственный вес конструкции;
• временные длительные, учитывающие вес дополнительных конструкций сооружения, включая оборудование, мебель и прочее;
• кратковременные поперечные, зависящие от внешних условий эксплуатации – нагрузки от ветра, снега или дождя, для определения которых производится собственный расчет, зависящий от района расположения объекта. Такие нагружения в экстремальных условиях создают условия, при которых возможен прогиб балки из трубы.
• особые условия воздействия, к которым можно отнести воздействие от удара автомобиля во время парковки, в результате которого опора может прогибаться;
• сейсмические – для местностей с определенной сейсмической активностью.

Прочностью перекрытия определяется уровень безопасности проживания на загородном участке или в деревенском доме.

Степень нагружения конструкций можно подбирать по таблицам, при этом учитываются:

1. величина момента инерции, обозначенная в стандартах;
2. длина пролета;
3. величина нагрузки;
4. модуль Юнга (справочные данные).

В таблицах приводятся готовые данные, рассчитанные по специальной формуле например для круглых, квадратных и прямоугольных профилей. Все прочностные расчеты несущих конструкций по определению сложны в исполнении и требуют специальной инженерной подготовки в области сопротивления материалов. Поэтому лучше воспользоваться специальным онлайн-калькулятором. Чтобы рассчитать нагрузки достаточно ввести исходные данные в таблицу и на выходе можно получить точный результат быстро и без особых затруднений.

Балочная ферма, подсчет которой произведен таким образом, будет надежной конструкцией на долгое время. При правильном расчете предельная жесткость перекрытия гарантирована.

Разновидности стропильных металлических ферм

По форме конструкции, фермы из металлопрофиля можно разделить на:

• прямые;
• арочные;
• односкатные;
• двухскатные;

Особняком среди многочисленных видов стропильных систем стоит ферма из металлического профиля с параллельными поясами. Такие фермы наиболее просты в изготовлении и монтаже, потому что собираются из однотипных деталей. Стыков в такой системе немного, она имеет унифицированные свойства и нередко используется как основа для мягкой кровли.

Чем отличается односкатная ферма? Прежде всего тем, что в ней используются узлы оптимальной жесткости, длинные стержни в центральной части стропильной конструкции отсутствуют, таким образом делая ее наиболее экономичным вариантом.

Для тяжеловесных строений используется усложненный вариант – ферма полигональной конструкции. В данном случае профиль используется очень экономно, при этом сама конструкция отличается прочностью и надежностью.

При возведении металлической фермы треугольной формы, профиль, напротив, расходуется в повышенном объеме. Однако, эта конструкция довольна проста в изготовлении и пригодна для создания кровель с большим уклоном. Опорные узлы такой конструкции обладают повышенной сложностью.

Все перечисленные виды металлических ферм могут успешно сочетаться в одном сооружении, к примеру, в виде висячей конструкции с наличием верхнего и нижнего поясов.

Изготовление деталей для фермы

Точность сборки фермы крайне важна, ведь все расчёты мы проводили методом векторных диаграмм, а вектор, как известно, может быть только абсолютно прямым. Поэтому малейшие напряжения, возникающие вследствие искривлений из-за неправильной подгонки элементов, сделают ферму крайне неустойчивой.

Сначала нужно определиться с размерами деталей внешнего пояса. Если с нижней балкой всё достаточно просто, то для нахождения длины верхней можно воспользоваться либо теоремой Пифагора, либо тригонометрическим соотношением сторон и углов. Последнее предпочтительно при работе с такими материалами, как угловая сталь и профильная труба. Если угол ската фермы известен, его можно вносить как поправку при подрезке краёв деталей. Прямые углы пояса соединяются подрезкой под 45°, наклонные — путём добавления к 45° угла наклона с одной стороны стыка и вычитанием его же с другой.

Детали заполнения вырезают по аналогии с элементами пояса. Основная загвоздка в том, что ферма — изделие строго унифицированное, а потому для её изготовления потребуется точная деталировка. Как и при расчёте воздействий, каждый элемент нужно рассматривать индивидуально, определяя углы схождения и, соответственно, углы подреза краёв.

Довольно часто фермы изготавливают радиусными. Такие конструкции имеют более сложную методику расчёта, но большую конструкционную прочность, обусловленную более равномерным восприятием нагрузок. Изготавливать скругленными элементы заполнения смысла нет, а вот для деталей пояса это вполне применимо. Обычно арочные фермы состоят из нескольких сегментов, которые соединяются в местах схождения заполняющих раскосов, что нужно учитывать при проектировании.

Расчет для навеса ↑

Проведение расчетов основывается на требованиях СниП:

Обязательным компонентом любого расчета и последующего монтажа конструкции является чертеж.

Подготавливается схема с указанием зависимости между длиной металлоконструкции и уклоном кровли.

• В ней также учитываются очертания поясов опоры. Контур пояса определяется назначением конструкции, типом покрытия кровли и углом наклона.
• При выборе размеров, как правило, следуют принципу экономии, если, конечно, ТТ не требуют иного. Высоту конструкции определяет тип перекрытия, минимальный общий вес, возможность перемещения, длину же – установленный уклон.

• Размеры панелей рассчитывают с учетом нагрузок, воспринимаемых конструкцией. При этом следует помнить, что углы раскосов у разных металлических стропил отличаются, панель же должна им соответствовать. Для треугольной решетки искомый угол равен 45°, для раскосой – 35°.
• Завершает расчет определение промежутка между узлами. Обычно он соответствует ширине панели.

Для определения размеров металлоконструкции для навесов следуют следующим данным:

• для сооружений шириной не более 4,5 м используют изделия размером 40 на 20 на 2 мм;
• менее 5,5 м – 40 на 40 на 2 мм;
• свыше 5,5 м оптимальными будут изделия размером 40 на 40 на 3 мм либо 60 на 30 на 2 мм.

При расчете шага необходимо учесть, наибольшее возможное расстояние от одной опоры навеса до другой равно 1,7 м. При нарушении этого ограничения прочность и надежность сооружения будет под вопросом.

Когда будут полностью получены необходимые параметры, при помощи формул и особых программ получают соответствующую схему конструкции. Теперь остается продумать, как сварить ферму правильно.

При расчетах должны учитываться:

• закупочная стоимость одной тонны металла;
• расценки на изготовление металлоконструкций из профильной трубы (либо можно просуммировать взятые в отдельности расходы на сварку, антикоррозийную обработку, монтаж).

Рекомендации по правильному выбору и изготовлению металлоконструкций трубчатого типа ↑

• Выбирая типоразмер желательно остановить свой выбор на прямоугольных или квадратных изделиях, поскольку имеющиеся два ребра жесткости обеспечат готовой металлоконструкции наибольшую устойчивость.
• Используйте исключительно качественные изделия из высокоуглеродистой легированной стали, которая не корродирует и устойчива к агрессивным воздействиям внешней среды. Толщину стенок и диаметр подбирают в соответствии с заложенными в проекте. Таким образом будет обеспечена требуемая несущая способность металлических стропил.

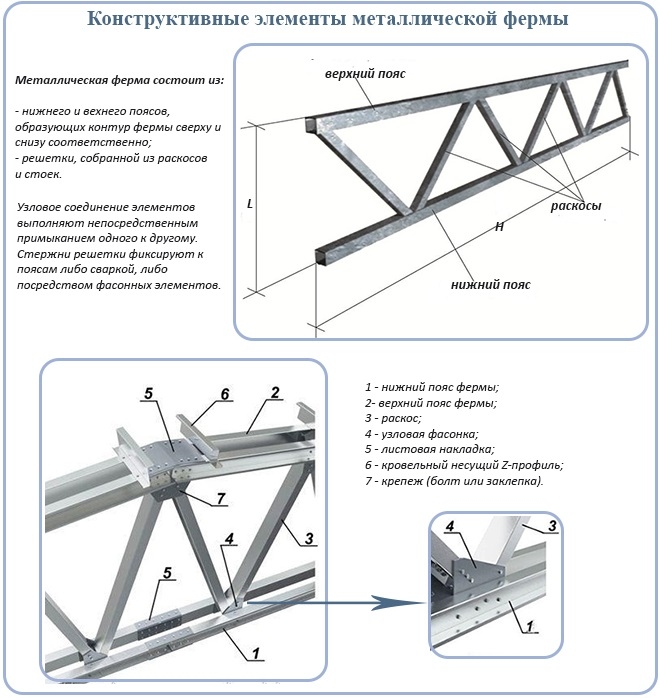

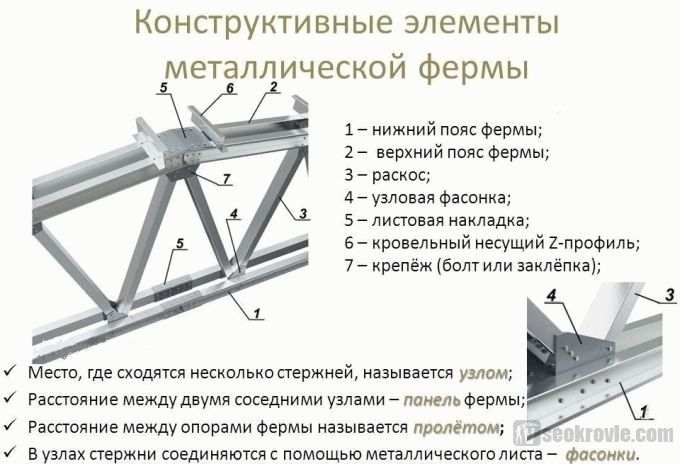

• Для соединения основных компонентов фермы друг к другу используют прихватки и спаренные уголки.

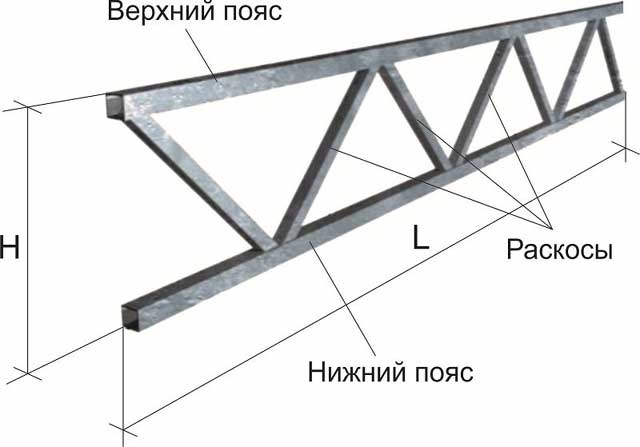

• В верхнем поясе для смыкания каркаса необходимы разносторонние двутавровые уголки, причем стыковку выполняют по меньшей стороне.
• Для сопряжения деталей нижнего пояса применяют равносторонние уголки.
• Основные части длинных конструкций соединяют посредством накладных пластин.

• Раскосы устанавливаются под 45 градусов, а стойки – под прямым углом. Завершив сборку основной конструкции, переходят к сварке фермы из профильной трубы. Каждый из сварочных швов обязательно необходимо проверить на качество, поскольку именно они определяют надежность будущего сооружения. Металлические стропила после завершения сварки обрабатывают специальными антикоррозийными составами и покрывают краской.

Изготовление металлических ферм для навеса на видео.

© 2021

Правила сварочных работ при монтаже фермы

При наличии сварочного оборудования и опыта работы с ним, изготовление стропильной системы или боковых усиливающих элементов для каркасного строения хоть и займет немало времени, но большого труда не составит. Кроме того, по сравнению с конструкцией, собранной при помощи фасонных элементов или уголков в сочетании с болтами, сварная прочнее и легче.

Однако необходимо соблюдать правила выполнения сварочных работ:

1. Сначала нарезают все элементы будущей фермы в соответствии с чертежами и расчетами, и только после этого приступают к сборке.
2. Нарезанные трубы очищают от пыли и мусора, срезы выравнивают и убирают крупные заусенцы.
3. Перед началом работ нужно позаботиться о пожарной безопасности рабочего места: приготовить средства пожаротушения, убрать легковоспламеняемые предметы и горючие вещества.
4. Нельзя использовать сварочный аппарат без средств защиты: маски или очков, перчаток и одежды из негорючих материалов.
5. Так как для возведения даже небольшого козырька или навеса нужны минимум две одинаковых фермы, следует продумать, как добиться их полной идентичности. Есть два способа: изготовление шаблона и нанесение разметки. В качестве шаблона может выступать первая из сваренных конструкций, а разметку можно нанести на земле, асфальте, полу мастерской. После выполнения каждого сварного шва конструкцию прикладывают к шаблону или разметке и сверяют правильность выполнения соединения.
6. Готовое изделие не должно иметь перекосов, поэтому в ходе работ взаимное расположение элементов постоянно контролируют при помощи угольника, уровня и отвеса.
7. Если после выполнения стыковки элементов обнаружены перекосы, зазоры или иные недочеты, их необходимо исправить сразу, так как сделать это после установки фермы на место эксплуатации будет сложно.
8. Готовые фермы складывают стопкой друг на друга и проверяют на идентичность.

Важные нюансы расчета и монтажа металлических ферм ↑

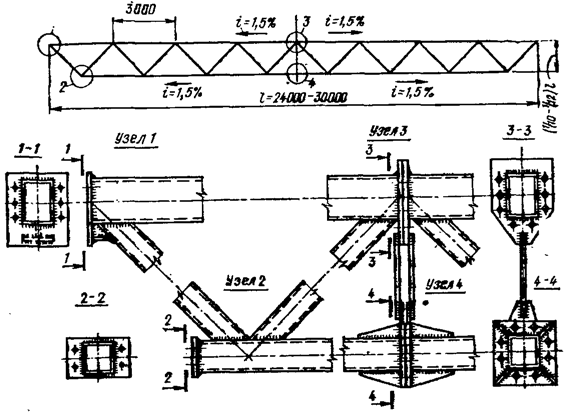

Сборка парной металлической фермы (красным обозначена линия сварочного шва)

Самостоятельно рассчитать металлическую крышу, изготовить и установить фермы из металла очень сложно. Делать это целесообразно только для небольших навесов.

Особенности монтажа металлических стропил ↑

В тех случаях, когда длина ферм превышает 10-12 м, проводят расчет металлической крыши как спаренную систему. То есть, стропильные ноги вместе с перемычками должны складываться из двух частей, так как их сложно транспортировать целиком – это неудобно, да и накладно в экономическом отношении.

Гораздо проще разделить ферму по стропильным ногам на два фрагмента и позднее соединить их затяжками и сваркой, чем монтировать на строительной площадке такую конструкцию. Но здесь очень важно учитывать, чтобы составные части не делились на левую и правую – они должны быть одинаковыми. В противном случае, это грозит путаницей на месте сборки.

Соединения двух частей осуществляются при помощи накладок, которые закрепляются болтами и сварки по швам на стыках.

Каждый вариант отличается друг от друга, но чем больше болтовых соединений, тем прочнее будут узлы – затяжки помогут зафиксировать сварочные швы металлоконструкции фермы.

Советы по расчету ферм в домашних условиях ↑

Зависимость длины стропил от уклона ската

Для правильного расчета металлической крыши в домашних условиях необходимо опираться на СНиП П-23-81 и СНиП :

1. В первую очередь выберите подходящую схему стропильной системы, исходя из уклонов ската, вида кровельного материала и назначения сооружения.
2. Если типовые требования не предусматривают определенных контуров, то проектируйте конструкцию по принципу экономии материалов.
3. Высоту верхнего угла определите по прочности покрытия (наиболее тупым верхний угол делают для металлочерепицы, профнастила или фальцевой крыши).
4. Размеры панелей (секций) рассчитывайте в соответствии с уклоном, как это предложено в трех подзаголовках с разными углами ферм в этой публикации.
5. Чтобы избежать долгих и сложных расчетов, возьмите за основу любой типовой проект, который подходит к размерам здания.

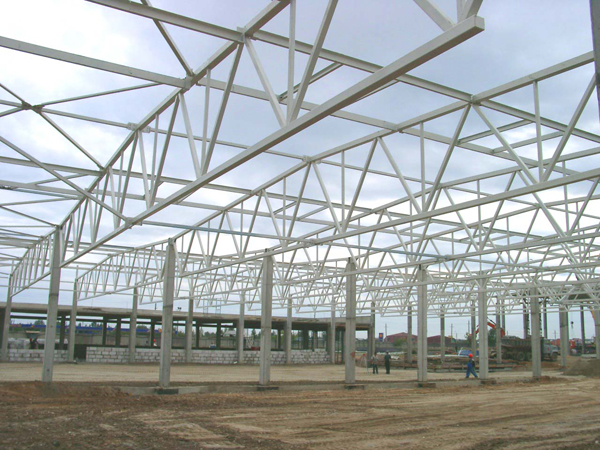

Фермы из профильной трубы в устройстве крыши

Изготовление и монтаж ферм своими руками ↑

Чаще всего для изготовления металлических ферм своими руками выбирают профильные трубы, которые сваривают между собой.

• Для навесов шириной до 4 м подойдет труба с сечением 40×20×2 мм.
• Для крыши шириной до 5,5 нужны трубы 40×40×2 мм.
• При ширине постройки более 5,5 м рекомендуются профили 40×40×3 мм, 60×30×2 мм.

Работу начинают внизу, а затем поднимают заготовки и приваривают их к стойкам. Для подъема и удерживания в нужном положении тяжелых конструкций потребуется техника.

Сборка крыши навеса своими руками

Порядок действий такой:

1. Уложить на земле продольные трубы и приварить их к опорным стойкам.
2. Соединить верхний и нижний пояс раскосами и перемычками.
3. Поднять металлоконструкцию и приварить к продольны трубам вертикальных стоек
4. После установки всех ферм соединить их продольными перемычками по скату. Расстояние должно составлять полметра. Эти перемычки в дальнейшем послужат опорой для монтажа кровельных листов. Все неровности важно тщательно зачистить, иначе кровельное покрытие не ляжет ровно и без зазоров.
5. Очистить поверхность конструкции, отшлифовать металл, обезжирить специальными составами, нанести слой грунтовки и окрасить.
