Как сделать винтовую лестницу своими руками

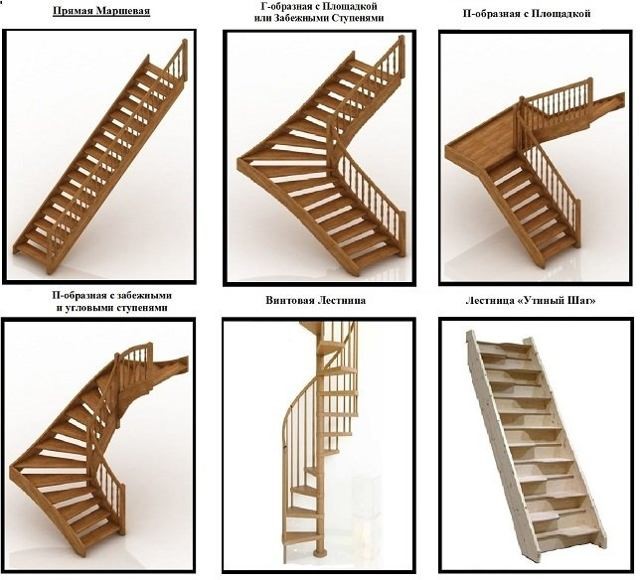

Виды лестниц

Лестница бывает нескольких видов:

• маршевая;
• винтовая;
• комбинированная.

Маршевые – состоят из отдельных отрезков, или, как их принято называть, «маршей», и в зависимости от их количества, лестница будет одно- или многомаршевой. Делают такую лестницу открытого (когда между ступеньками видно пространство) или закрытого (когда это пространство зашивается «подступенками») типа. Располагают их или на несущей балке-косоуре, или на тетиве, которая находится по бокам ступеней.

Минусом такого сооружения является необходимость в большом количестве места, а плюсом – легкость в монтировании конструкции и использовании разнообразных материалов: дерево, металл, бетон и так далее.

Винтовая лестница получила свое название из-за наличия винтовой оси в основании конструкции. Она имеет свои подвиды, в зависимости от того, какой крепеж используется:

• тетива;
• косоур;
• центральный столб.

Основное преимущество такой лестницы на второй этаж – экономия свободного места. Отрицательным фактором является дороговизна заказа или, если делать своими руками, сложность сбора и установки конструкции.

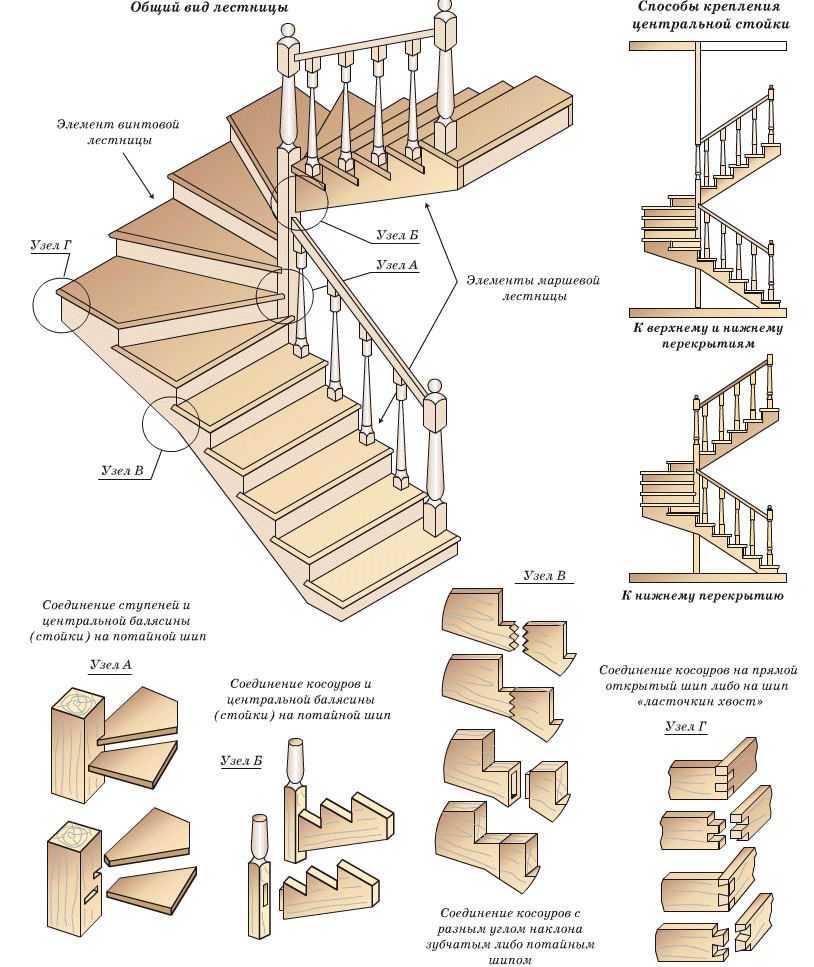

Название последнего вида говорит само за себя. Комбинированные лестницы содержат в своей конструкции элементы двух первых видов или же имеют нестандартную форму (например, дугообразную или криволинейную).

Выбор материала

Для изготовления деревянных элементов своими руками используют высушенный массив или, для экономии, клееную доску с равномерной структурой, без сучковатости и инородных включений. Вот несколько общих правил:

• для каркаса лестницы, подвергающемуся постоянным нагрузкам, стоит отдать предпочтение твердым породам — дубу (он хоть и недешевый, но прочный, износостойкий и красивый), буку, грабу, при условии, что он грамотно высушен;
• несущие деревянные тетивы, косоуры конструкций под умеренной нагрузкой можно делать из доступной сосны (чтобы лестница не скрипела, древесину специально обрабатывают), хвойной лиственницы, ясеня — он подойдет, если в помещениях не слишком сухо, иначе велик риск растрескивания;
• проступи и поручни делают из массива с маркировкой Е, износостойких пород — бука, тика, который при намокании не становится скользким, дуба и граба;
• для подступенков подойдут и доступные материалы — сосна, пихта;
• деревянную облицовку, как правило, делают из благородных, декоративных пород — вишни, ореха, ясеня, экзотических венге, мербау и так далее.

При подборе дерева учитывают средние температурно-влажностные параметры микроклимата в помещениях, нагрузку на все элементы, частоту использования лестницы и прочие параметры, важные для владельцев.

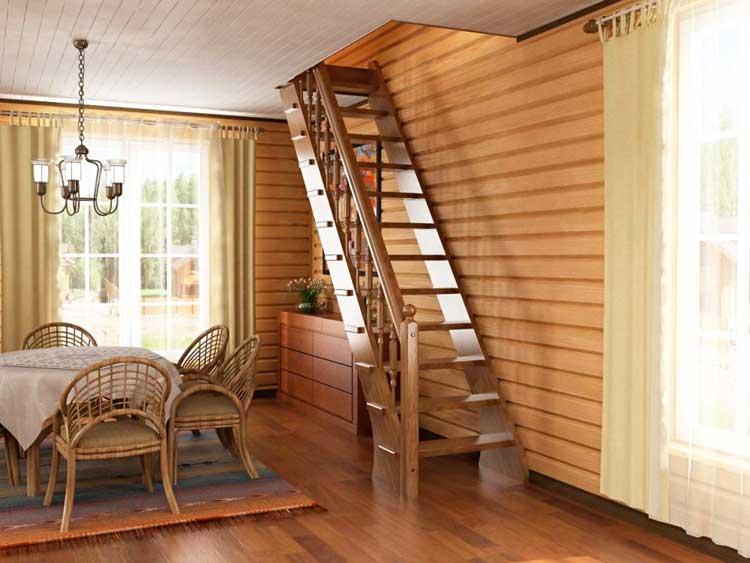

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

Чертёж простой винтовой лестницы

Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать. Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена. При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

Чертёж винтовой лестницы без опоры

Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске. Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

Стандартная винтовая лестница

Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

Чертёж с описанием сборки

И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

Расчеты и проектирование

Проект лестницы чертеж

Создание проекта лестницы лучше доверить профессиональным конструкторам, ведь это дорогостоящее вложение финансовых средств, которое должно обладать повышенной прочностью и надежностью. Можно подробно изучить предлагаемые варианты в интернете или других информационных источниках. Перед началом работ следует выполнить следующее:

• заранее выбрать материалы для конструкции и определиться с максимальными нагрузками изделия;
• выполнить замеры высоты помещения и рассчитать размеры проема в межэтажном перекрытии;
• самостоятельно или с помощью квалифицированного конструктора начертить чертеж лестницы, в котором детально просчитываются все элементы каркаса, ограждающих элементов и декоративной отделки;
• на основании полученного проекта подсчитывается необходимое количество материала и комплектующих элементов, производится их закупка и подготовка.

Элементы лестничной конструкции

При изготовлении лестниц используются различные материалы. Их комплектация зависит от функционального предназначения сооружения и его месторасположения. Для изготовления наружных конструкций подходят устойчивые к негативным климатическим воздействиям, высокопрочные строительные материалы – металл и бетон. Лестницы для использования внутри зданий возводят из различных пород древесины: дуба, кедра, бука, сосны и других сортов дерева. В настоящее время широко востребованы каркасы из металла: стальных элементов, нержавейки, алюминия, разных сплавов и т.д.

Сборка лестницы на косоурах

Также большой популярностью пользуются самые разнообразные комбинированные конструкции, а также основания из надежных и долговечных железобетонных каркасов. Для ступеней и ограждений лестниц подбираются материалы с повышенной устойчивостью к истиранию и механическим повреждениям, такие как гранит, керамическая плитка, древесина, натуральный камень и стекло.

Расчет косоура

Материалы приобретаются только у надежных и проверенных поставщиков, которые могут предоставить официальные сертификаты качества и экологической безопасности.

Обратите внимание! При проведении замеров и технологических расчетов обязательно учитывают уровень чистого пола с учетом обустройства теплых систем обогрева пола, прокладки различных инженерных коммуникаций и финишной отделки помещения.

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

• ширина проступи — не менее 26 см;
• высота ступеньки – не более 20 см;
• уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
• высота перил – от 900 мм;
• минимальная ширина пролета – 90 см.

Совет. Чтобы правильно посчитать параметры лестничного марша и определиться с его дизайном, рекомендуется решать задачу графическим способом. Сделайте собственный мини-проект, нарисовав от руки или в компьютере чертежи с изображением лестницы в плане и сбоку.

Суть расчета заключается в определении количества ступенек и общей длины подъема с учетом уклона самодельной лесенки. Порядок вычислений предлагается рассмотреть на примере загородного коттеджа с перепадом высот 3 м:

1. Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
2. Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
3. Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

• ширину ступени уменьшить до 26 см;
• высоту увеличить до 18 см;
• выдвинуть проступь вперед на 3 см.

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Важный момент. Все домашние постройки, в том числе и межэтажная лестница, должны быть безопасны для маленьких детей. Предусмотрите просветы между балясинами соответственно возрасту ребенка, дабы он не смог протиснуться между ними и упасть.

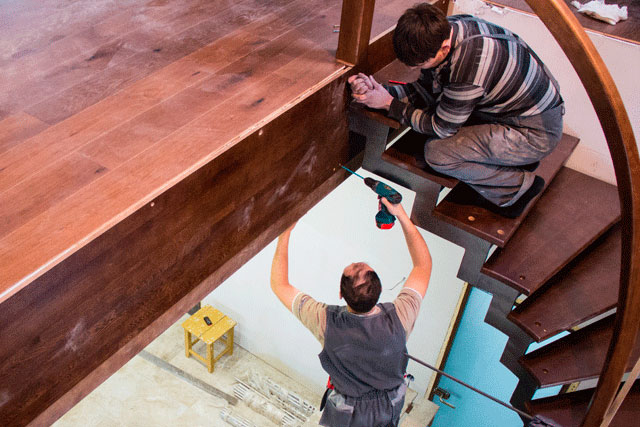

Установка лестницы своими руками на второй этаж, видео-инструкция монтажа

Для самостоятельного изготовления и монтажа лестницы выберем маршевый тип лестницы. Элементы изделий просты в изготовлении и монтаж их относительно легок.

Для изготовления лестницы на второй этаж потребуется:

• брус толщиной не меньше 40 мм для изготовления ступеней;
• доска шириной 40 мм;
• балка 30-40 мм для горизонтальной поверхности ступени (проступи);
• балка 30 мм для подступенков;
• брус для косоуров 50х250 мм;
• шурупы для крепления элементов;
• поручни, балясины, перила.

Варианты обустройства ступеней для лестницы

В соответствующих магазинах можно приобрести перила и балясины для лестниц на второй этаж в частном доме. Цены на них довольно приемлемы: покупка этих элементов даст возможность выиграть время и приобрести добротные качественные изделия. Ведь внешний вид лестницы во многом зависит от изящности этих элементов.

Попробуем разобраться, как сделана лестница на второй этаж в виде маршевой деревянной конструкции на косоурах.

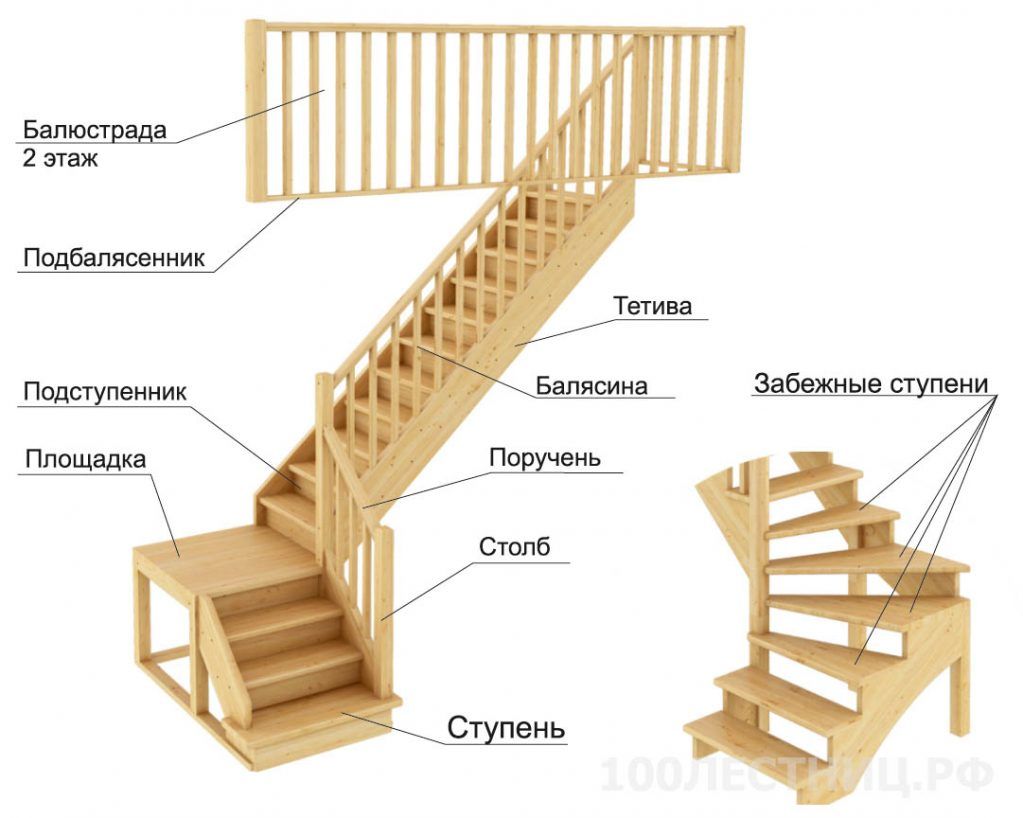

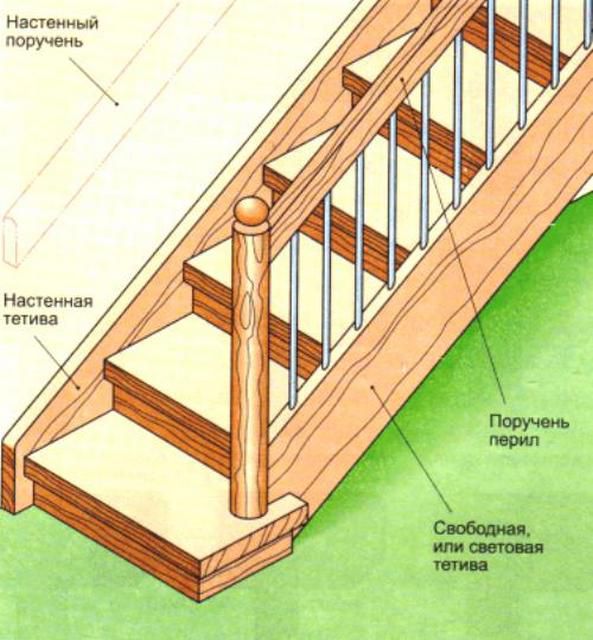

Элементы конструкции лестниц

Схема и расчет маршевой лестницы

Для расчета числа ступеней, высоту лестничной конструкции делят на выбранную высоту ступени, округляя до большего значения полученной величины. Длина основания вычисляется путем произведения числа ступеней на их установленную ширину.

Схема обустройства лестницы на косоурах

Длина пролета определяется по формуле:

c = a + b, где

с — длина пролета;

а — высота лестницы;

в — расстояние по полу от начала лестницы до ее окончания.

График удобства наклона лестницы

Изготовление и крепление элементов конструкции лестницы

Для изготовления косоуров понадобится качественно просушенная доска. Подойдут такие породы, как бук, сосна или дуб. Сначала согласно расчетам делают макет элемента из картона или фанеры. Сверху и снизу на косоуре устраивают пазы для крепления его к опорным брусьям. После этого заготовки шлифуют.

Схема стыкования косоура с элементами лестницы

Готовые косоуры крепят внизу и вверху к опорному брусу. Контроль правильности монтажа определяется строительным уровнем.

Для ступеней применяют доску толщиной 40 мм. Ширина ступеней соответствует выбранной ширине лестницы, учитывая перила. Как правило, ширина ступеней колеблется от 0,7 до 1,2 м. Для подступенков используют доску толщиной 30 мм, шириной, равной высоте ступени, и длиной, равной выбранной ширине лестницы.

Варианты монтажа подступеньков

Методика крепления ступеней следующая: сначала крепится подступенок, а затем ступени. Чтобы впоследствии при перемещении по лестнице не раздавался характерный скрип, все щели и стыковочные линии заполняют клеем для столярных изделий.

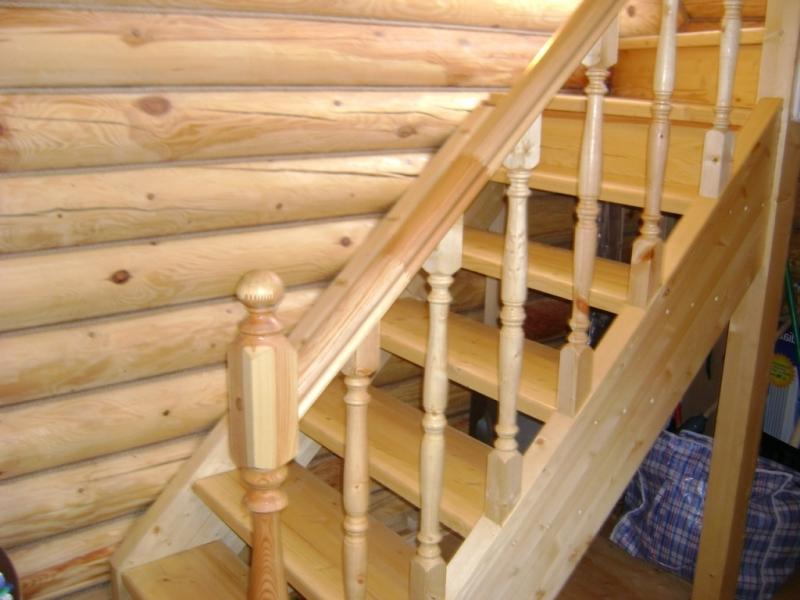

Балясины монтируют с учетом одной штуки на каждую ступень. При этом первая и последняя балясины будут опорными, между ними располагаются декоративные. Крепление происходит посредством тех же саморезов, места креплений маскируются заглушками. Перила крепят к балясинам с нижней стороны. Когда конструкция готова, ее тщательно шлифуют и покрывают лаком или краской в несколько приемов. Каждому слою дают хорошо просохнуть.

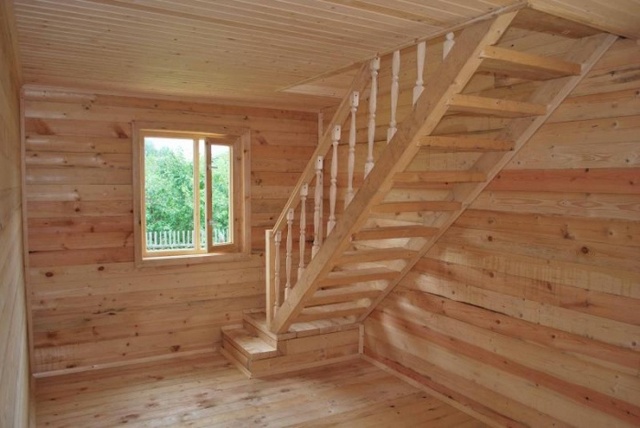

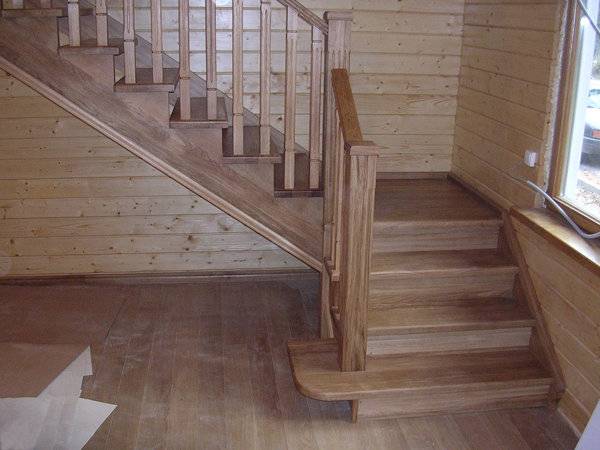

Добротная деревянная лестница органично вписывается в интерьер

Устанавливая самостоятельно лестницу в доме, необходимо разработать четкую схему планируемой конструкции и учесть все полезные рекомендации. Лестничные системы могут быть различной конструкции: спиральные, маршевые или сложной комбинированной конфигурации. Нетривиальные формы поручней и балясин, отделка ступеней, выполненная из разных современных материалов — все эти элементы создадут неповторимую конструкцию, которая станет настоящим шедевром в интерьере вашего дома.

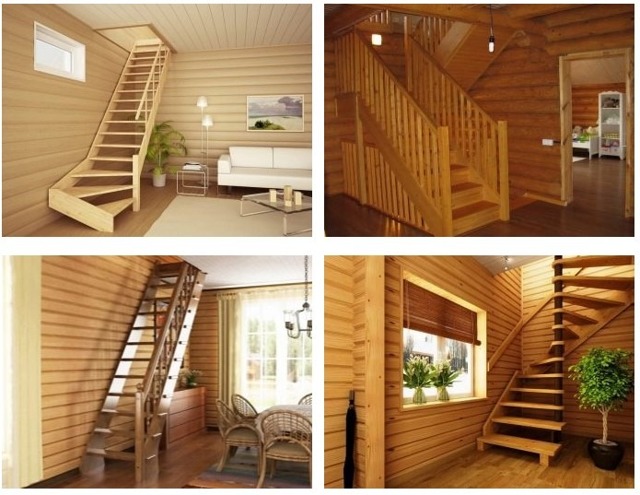

Варианты изготовления

Самодельная лестница на второй этаж может быть изготовлена по-разному. Но разница эта касается в основном способов крепления ступеней к тетивам или другим опорам.

В любом случае вам потребуется стандартный набор инструментов и материалов для работы с деревом: молоток, шуруповерт, гвозди и шурупы, ножовка (лучше лобзик), пила (лучше циркулярная) и т.п.

Что касается основных материалов, то черновая лестница на второй этаж не обязана блистать красотой, поэтому можно использовать бывшие в употреблении доски, если они соответствуют описанным выше требованиям.

Бывшие в употреблении доски

Совет. В том случае, если их нет, можно купить пиломатериалы хвойных пород, цена которых вполне демократична, а древесина легко поддается обработке. Из них же может быть сделана и наружная лестница в дом на первый этаж: смолистая древесина будет долго противостоять атмосферным воздействиям.

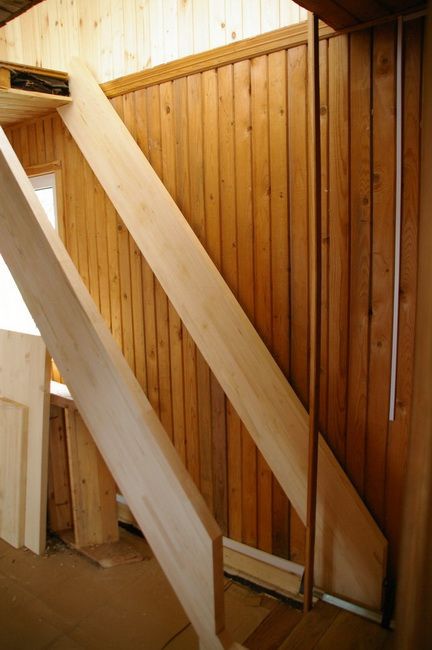

Какой бы способ изготовления вы не выбрали, сначала нужно подготовить тетивы, обрезав их нижний опорный торец под таким углом, чтобы он плотно прилегал к полу.

Сделать рез под нужным углом поможет заранее сделанный в масштабе чертеж

Затем тетивы отрезают по длине с учетом высоты «зуба», которым лестница на второй и третий этаж крепится в верхней части. Этот элемент позволит не осуществлять жесткую фиксацию лестницы, и при необходимости переставлять её в другое место.

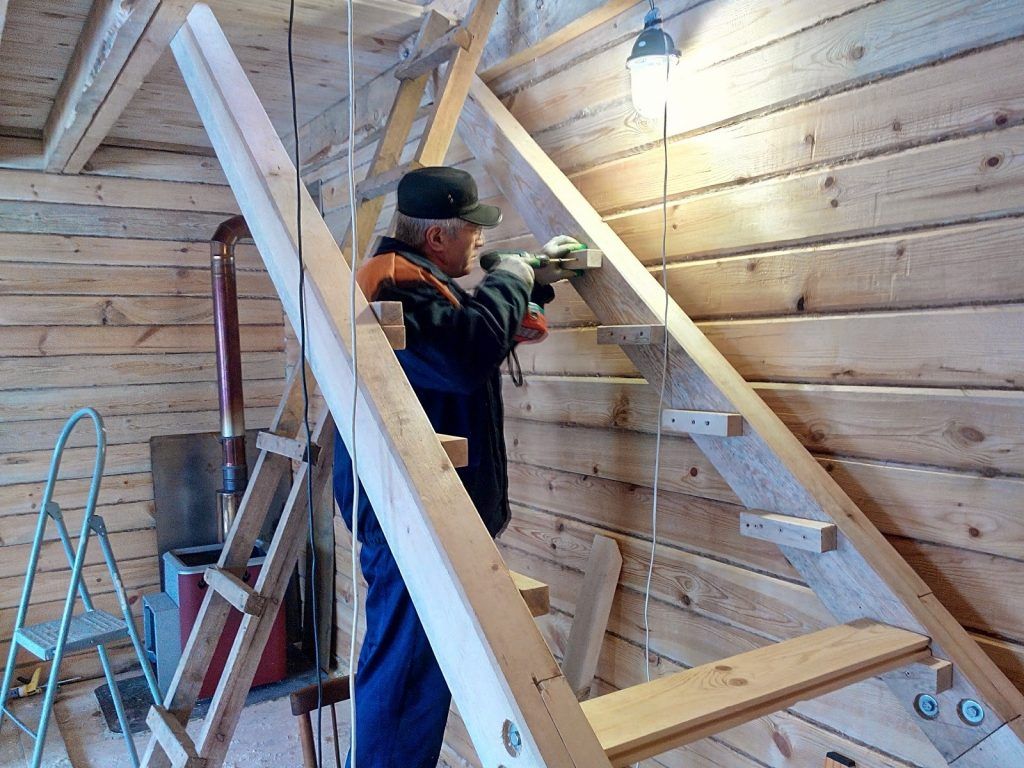

Вариант с опорными брусками

При этом способе лестница с первого на второй этаж собирается с помощью дополнительных брусков. Они симметрично прибиваются, или прикручиваются саморезами к тетивам точно по разметке ступеней.

Сами ступени укладываются на бруски и прикручиваются к тетивам в торец. Дополнительно их можно зафиксировать и на брусках.

Такую лестницу можно делать и с одной тетивой: если одним боком она примыкает к прочной и ровной стене, опорные бруски крепят прямо к ней. Однако пристроенная лестница на второй этаж может повредить основание стены, оставив на ней следы крепежа.

Способ самый простой, но не самый правильный и надежный. Дело в том, что вся нагрузка приходится на крепеж, который со временем и сам теряет прочность, и продавливает древесину.

Поэтому такую конструкцию допускается сооружать только для непродолжительной эксплуатации при небольших нагрузках.

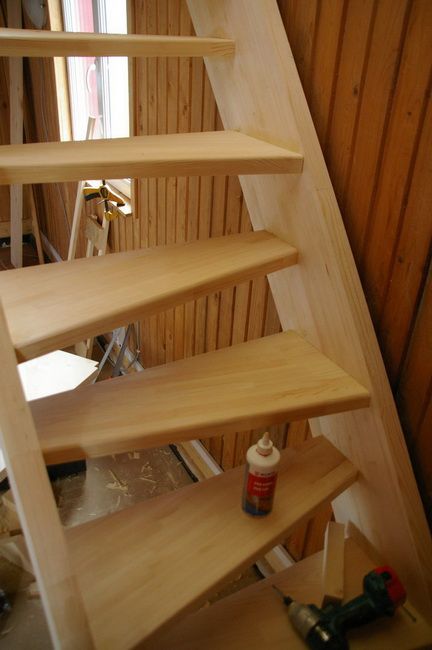

Вариант с врезкой ступеней

В этом случае ступени удерживаются не только саморезами и гвоздями, но и самим массивом тетивы. Ниже приведена пошаговая инструкция – лестница на второй этаж потребует больше времени и трудозатрат, но получится более прочной.

• На тетиве карандашом делается разметка для пазов, в которые будут вставляться ступени.

Разметка пазов

• Такая же разметка переносится на вторую тетиву, чтобы обе детали были зеркальным отражением друг друга.
• Пазы вырезаются по разметке циркулярной пилой или фрезером. При этом они делаются чуть уже толщины ступеней, чтобы соединение было плотным.

Пазы могут быть сквозными или просто заглубленными в тело тетивы

• Следующий этап не обязательный для такой конструкции, как временная лестница на последнем этаже. Это заливка пазов клеем. Но он сделает её более надежной.
• Когда клей слегка схватится, ступени вставляются в одну тетиву, а вторая надевается на них с другой стороны.

Собирать лестницу удобнее на полу

• Вся конструкция подбивается киянкой до плотного соединения всех деталей.
• Дополнительно ступени можно зафиксировать саморезами снизу под углом к тетиве.

Крепление саморезами

Как вариант, вместо пазов можно сделать треугольные запилы, превратив тетиву в косоур. Но опорная доска в этом случае должна быть достаточно широкой, чтобы запилы не доходили до противоположного края на 9-10 см.

Лестница на косоурах

Вариант с настилом

Есть и ещё более простой способ забираться на верхний уровень строящегося здания. Это лестница в виде трапа, представляющая собой сплошной настил с прибитыми поперек брусками.

Лестница-трап

Инструкция по изготовлению предельно проста: нужно взять несколько крепких досок, уложить их вплотную друг к другу, и скрепить поперечными планками. Расстояние между ними должно быть примерно равно длине шага человека.

Но о безопасности в этом случае говорить не приходится. При ходьбе по такой примитивной конструкции придется соблюдать предельную осторожность.

Другие варианты

Существуют и другие способы изготовления временных лестниц. Некоторые из них предполагают использование изготовленной конструкции и после завершения строительства.

Например, можно сделать (или купить готовую) складную лестницу с опорой на откидной люк. Места, где в будущем может использоваться такая лестница – дом 3 этажа (выход на мансардный этаж), дом с подвалом (спуск в подвал) и т.п.

Откидная поднимающаяся лестница на второй этаж

При строительстве блочного или кирпичного дома на стройплощадке всегда в избытке скапливаются деревянные поддоны, которые тоже можно использовать в качестве основного материала для изготовления временной лестницы.

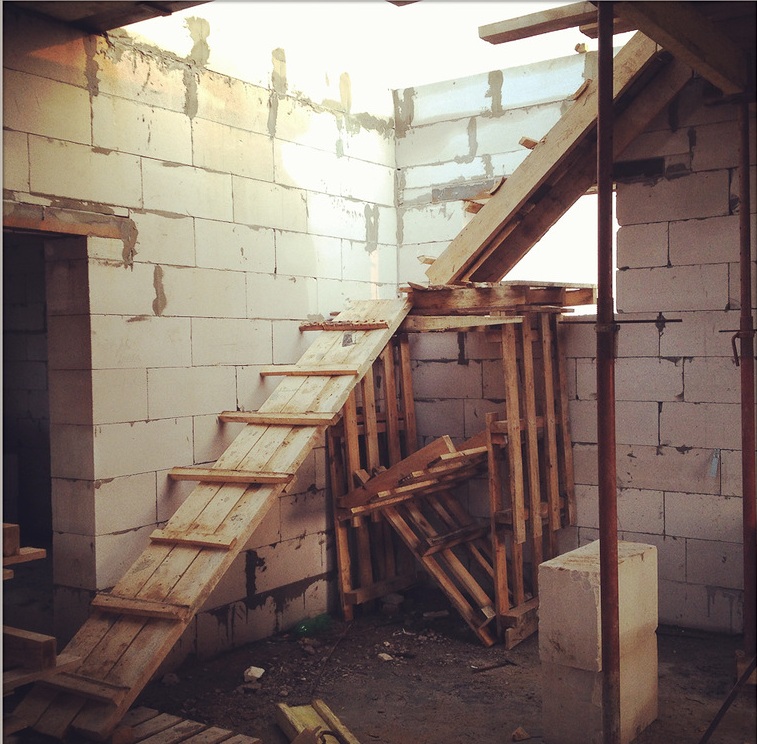

Лестница из строительных поддонов

Совет. По возможности даже временные лестницы желательно оснащать ограждениями и перилами.

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
2. Ступени покрывайте лаком или краской;
3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
4. Кронштейны установите между широкими элементами проступей;
5. После установки последней втулки украсьте ее красивым декоративным оголовком;
6. Установите все ступени с помощью крепежа;
7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Монтаж

1. Расчет габаритов лестницы. Измерьте расстояние между полами первого второго этажей вместе с перекрытием. Таким образом, вы определите высоту конструкции. Ступенька должна иметь высоту 18–20 см. Далее поделив высоту лестницы на высоту ступенек, вы получите общее число ступеней.
2. Проекция размеров на поверхность пола. Чтобы спроектировать конструкцию необходимо определить ширину ступенек (примерно 30 см), после чего их количество надо умножить на их ширину. В итоге вы получите проекционный размер.
3. Изготовление элементов лестницы. Чтобы сделать косоур вам потребуется брус размером 14×16, ступени – доски 4 см, подступенники – доски 2,5 см. Вы самостоятельно определите длину ступени, помните при этом, что чем она больше, тем лучше.
4. Предварительная примерка. Если в ходе предварительной примерки деталей все подошло, обработайте каждый элемент шлифовальной машиной и соберите конструкцию. Чтобы зафиксировать детали лестницы между собой все места соприкосновения их друг с другом промажьте клеем (ПВА или столярный) и дополнительно закрепите шурупами.
5. Морилка и лаковое покрытие. Сначала нанесите на поверхности морилку, а дождавшись ее высыхания, покройте несколькими слоями лака.

Поступи и тетивы

— косоур – балка, поддерживающая ступени снизу.

• Перила – это тоже важный элемент лестницы, хотя присутствует не на всех ее видах. Но если в доме есть дети или пожилые люди, то без них никак не обойтись.
• Балясины – вертикально устанавливаемые опоры для перил, которые чаще всего становятся не только функциональной деталью лестницы, но и ее декоративным украшением. Этот элемент может быть выполнен из разных материалов и иметь различные формы.

Так как существуют разные виды лестниц, каждая из них может иметь детали, которые необходимы именно для конкретной конструкции.

• Стойка – этот элемент используют для устройства винтовой лестницы. На стойку с определенным шагом закрепляются ступени особой формы, которые образуют спираль, поднимающуюся от первого до второго этажа.

полезных советов

1. Избегать перепадов высоты ступеней лестницы. Все они должны быть абсолютно одинаковыми.
2. Лестничная площадка по ширине должна быть эквивалентной ширине марша.
3. Прямолинейный фрагмент со степенями по длине не должен быть менее 1,5 м и не превышать 3 м.
4. Размер ступеней зависит от их количества.
5. Минимальная ширина лестницы — 0,7 м, что обеспечивает пропуск 1 человека.
6. Формирование угла наклона зависит от параметров ступеней, но он обязательно должен обеспечивать пропорциональное продвижение человека вперед.
7. Меньше места занимает лестница с большим углом наклона, но подыматься по ней сложнее.
8. В идеале ширина перил должна быть эквивалентной 10 см.
9. Оптимальная высота перил — 90 см, а высота балясины — 80 см. При этом, если предполагается устанавливать ее в паз, то эту цифру немного увеличивают, прибавляя глубину паза.
10. Опорные стойки по высоте должны равняться соответствующему размеру балясин, но если они устанавливаются не на ступеньки, а на пол, то к этой высоте прибавляется расстояние от ступенек до пола.
11. Длина перил и лестничного марша эквивалентны друг другу.

Таблица, демонстрирующая взаимосвязь между параметрами ступеней и углом наклона

Зависимость высоты подступенка от количества ступеней и высоты потолка

Грамотный расчет убережет вас от ошибок и ненужных переделок, сэкономит время и финансы.

Изготовление сосновой маршевой лестницы в дом

Для начала нам надо купить деревянный брус нужной длины (определили в предыдущем разделе), доску толщиной 25-30 мм, пропитки, морилки, лак, запастись электролобзиком, наждачной бумагой или шлифовальной машинкой. Теперь разберем как сделать маршевую лестницу своими руками. Снова рассмотрим пошагово все для удобства.

ЭТАП 1: изготовление косоуров прямой маршевой лестницы. Можно, конечно, попросить прямо на лесопильне поделать нужные зубья, зашлифовать брус, сделать пазы, но это все деньги, причем немаленькие, поэтому мы потратим все-таки несколько часов своего времени и сделаем маршевую лестницу своими руками. Сначала делаем пазы в начале и конце бруса, которыми он будет ложиться на опорный брус внизу и крепиться к балке сверху. Там все просто: надо выпилить небольшое посадочное место под углом 90 градусов, чтобы прислонить его к балке или брусу на полу. Далее необходимо взять линейку и начертить «зубья» на косоуре: надо отсчитать по 20 см везде (высота ступени) и прямой угол должен получиться везде, можно использовать транспортир. Далее выпиливаем все и обрабатываем наждачной бумагой или шлифуем машинкой.

ЭТАП 3: крепеж ступенек. Сначала привинчиваем подступенки, потом уже сверху укладываем ступени, привинчиваем их саморезами, но обязательно смачиваем все стыки в столярном клее или эпоксидной смоле, чтобы ничего не скрипело потом. Теперь конструкция маршевой лестницы почти готова, надо только на что-то опереться!

ЭТАП 4: перила. Нам потребуются балясины и поручни. Вот их как раз можно купить готовые, поскольку они недорогие, и делать своими руками будет достаточно тяжело, если хотите, можно установить обычные квадратные балясины, вырезав аналогичный элемент с деревянного бруса. По 1 балясине на ступень будет как раз нормально, некоторые предпочитают через одну ставить и крепить их саморезами или специальными Г-образными креплениями, которые завинчиваются вровень и закрашиваются. Аналогично можно закрепить и перила с помощью Г-образных креплений и саморезов. Монтаж маршевой лестницы из дерева завершен, теперь осталось обработать антикоррозийными смесями.

Можно использовать пропитки, сверху сделать все лаком. Выбор лакокрасочных материалов достаточно большой, можно купить специальную смесь «под дуб» или сделать разводами – здесь уже полет фантазии ничем не ограничивается. Если вы хотите сделать действительно эксклюзивную деревянную маршевую лестницу своими руками, тогда потребуется еще алюминиевый уголок, с помощью которого можно обработать подступенки и ступеньки. Также можно выжечь красивые узоры или что-то наклеить на подступенки.

Выбор вида конструкции

Перед началом строительства лестницы из дерева нужно продумать некоторые детали проекта. Следует определиться с модификацией конструкции. Выделяют маршевые, винтовые, лестницы на больцах, и, как ранее уже описывалось, на тетивах и косоурах. Каждая модель обладает некоторыми преимуществами и недостатками.

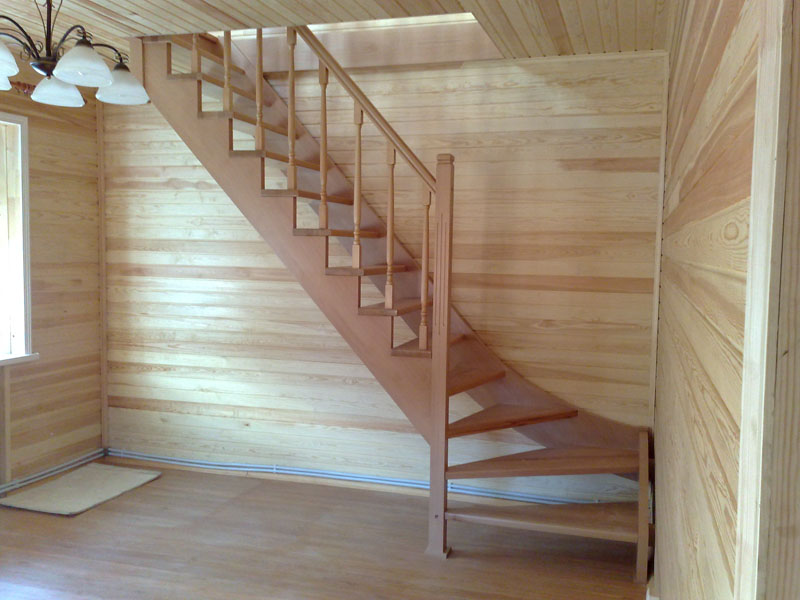

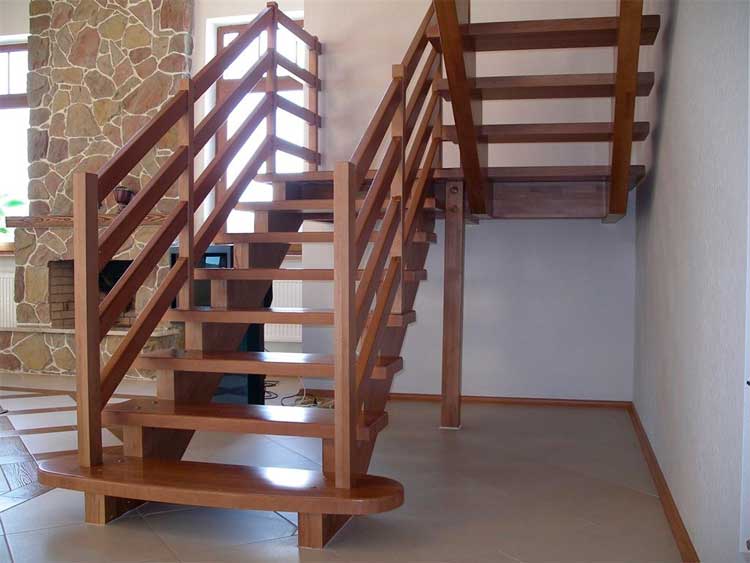

Маршевая

Это самый распространенный вариант для частного дома, который можно легко собрать из дерева. Простая конструкция характеризуется просторностью и удобством в эксплуатации. Исходя из высоты расположения 2-го этажа, прямые сооружения бывают с одним или двумя пролетами. Такое устройство преимущественно используется в помещениях с ограниченным количеством свободного пространства. Лестницы такого типа не требуют сложных расчетов, поэтому их легко сделать самостоятельно.

Помимо этого, прямые маршевые лестницы бывают четвертьоборотными, полуоборотными или круговыми. Выбор стоит делать, исходя из свободного пространства и личных предпочтений.

На больцах

Больцы представляют собой специальные болты, поддерживающие ступени. Соответственно, домашняя лестница на больцах — это сооружение, закрепленное на болтах. Крепление выполняется к стене и на сами ступеньки. Конструкция при этом выглядит довольно модно и современно, легко и воздушно, однако использование элементов возможно не для всех типов лестниц.

Лестница такого типа может быть растянутой или компактной. Несмотря на кажущуюся легкость, обладает предельной прочностью и надежностью, способна выдержать значительные нагрузки.

Винтовая

Конструкция такого типа сложна в монтаже, но одним из главных преимуществ является возможность размещения на минимальной площади. Сборка сооружения возможна в любом участке комнаты, делая его основой композиции и красивым дополнением интерьера. Для дома, где есть второй этаж, преимущественно выполняется строительство винтовой лестницы, состоящей из стойки и клинообразных ступеней.

Неудобна такая модель в том случае, если нужно поднять или опустить габаритный предмет мебели. Не рекомендуется ее установка и в доме, где проживают дети и пожилые люди.

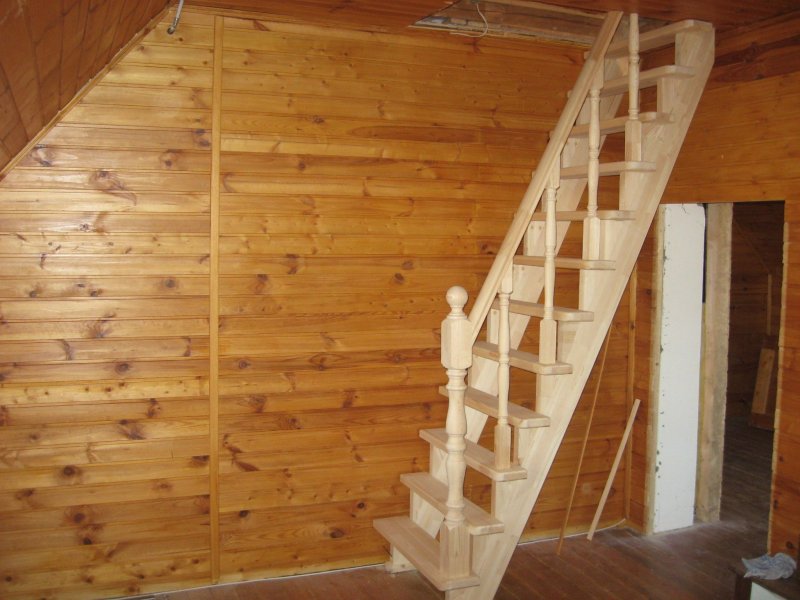

На тетивах

Тетивы лестницы — это наклонные балки, к которым сбоку изнутри крепятся ступеньки. Элементы закрепляются особыми затяжками, что обеспечивает жесткость конструкции. Лестница на тетивах может быть закрытой или открытой модификации. Конструкции такого типа считаются настоящим произведением искусства.

Единственное, что стоит учитывать — для сборки сооружений на тетивах требуется немного больше места, чем для других моделей.

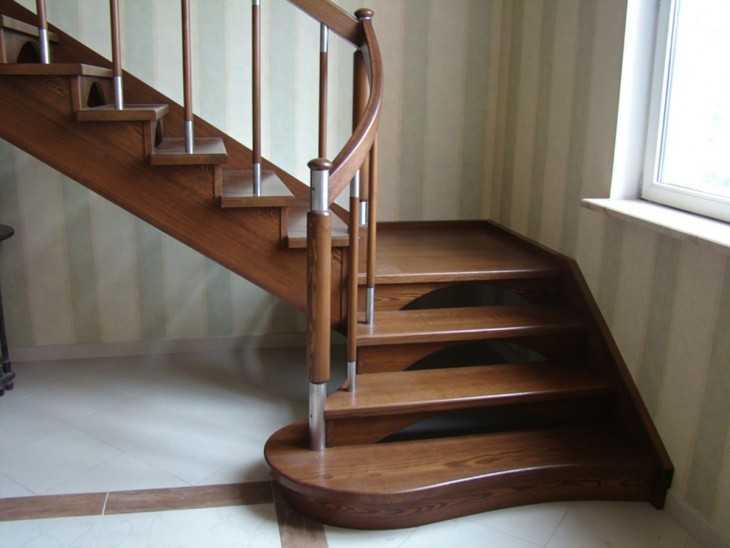

На косоурах

Косоурами называют балки, поддерживающие ступени с нижней стороны. В параллельно идущих балках делаются запилы, на которые закладываются проступи. Межэтажная лестница со ступенями, уложенными на косоур, считается самой доступной, удобной и безопасной в эксплуатации. Для производства преимущественно используется массив таких пород, как дуб, сосна, ясень и лиственница.

Закрытые и открытые лестницы

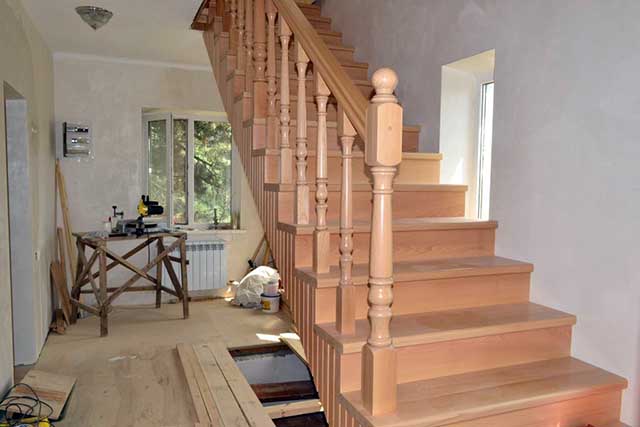

Закрытыми называют лестницы с подступенками. Чаще всего такое устройство маршей встречается у лестниц на косоурах, когда ступень крепят на седло, верхнюю часть зуба, а подступенок на его вертикальную часть. Реже закрытыми делают лестницы на тетивах.

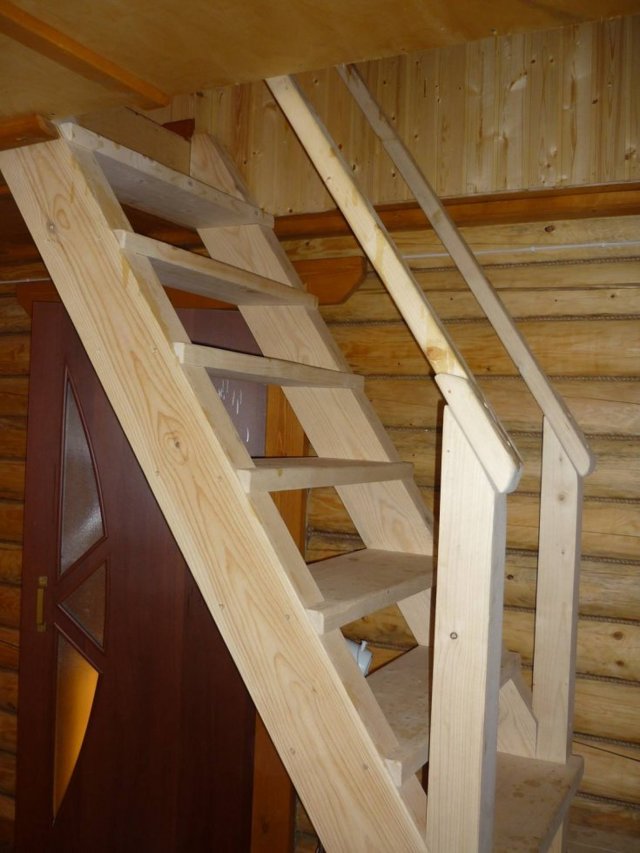

Если в конструкции ступеней подступенки отсутствуют, то это открытые лестницы.

Достоинство закрытых лестниц в том, что внутренний объем можно использовать под небольшой чулан, шкаф или систему хранения с выдвижными ящиками.

Преимущество открытых конструкций в визуальной воздушности и легкости. У таких лестниц хотя и нет дополнительных функций, но они не загромождают пространство.

К одной из разновидностей открытых конструкций относятся лестницы «гусиный шаг».

Особенность конструкции заключается в том, что каждая ступень имеет особенную форму и рассчитана только для опоры под правую или левую ногу. То есть, при подъеме или спуске надо перешагивать через одну ступеньку. Это, конечно требует определенного внимания и сноровки, доведенной до привычки, но, благодаря более крутому углу подъема, этот вид лестницы «отнимает» гораздо меньше полезного объёма.

Лестница своими руками — это просто (пошаговая инструкция по изготовлению)

Если вы уже построили двухэтажный дом либо являетесь обладателем двухуровневой квартиры, тогда тема сооружения лестницы второго этажа будет для вас небезынтересной.

Для того, чтобы обзавестись комфортной и качественной лестничной системой у вас есть всего три пути: купить уже готовую конструкцию в специализированном магазине, заказать необходимую модель мастеру плотницкого дела, сделать лестницу своими руками.

Для обладателей двухуровневого жилища лестница второго этажа — необходимый атрибут интерьера

Монтаж деревянной лестницы

При монтаже важно помнить, что все составляющие должны быть прочно и надежно закреплены.

Для начала крепится косоур. Если лестница будет находиться у стенки, косоур крепят непосредственно на стену. Если до стены есть значительное расстояние, то на специальных балках.

Когда косоур закреплен, нужно приступать к самим ступеням. Их можно зафиксировать при помощи саморезов или специального монтажного клея. Если использовать клей, то в конструкциях.

Которые будут скрепляться необходимо сделать несколько прорезей(чаще всего две), с помощью клея закрепить заранее изготовленные зубцы и скрепить со второй деталью, так же промазав всю контактную поверхность клеем.

Необходимые инструменты и материалы

Лестница на второй этаж из дерева с поворотом и без него должна быть удобной и безопасной, поэтому лучше использовать качественный материал достаточной прочности.

Предлагаем варианты рекомендуемых минимальных размеров элементов конструкции:

• толщина проступи 3-4 см;
• подступенок 2-2,5 см;
• тетива или косоур 5 см (толщина) на 150-250 см (высота);
• для балясин используют брус размером 10х10 или 15х15, но если у вас нет доступа к токарному станку и умения пользоваться им, рекомендуем купить готовые балясины и поручни.

При установке лестницы своими руками помимо всего прочего нужны будут саморезы, гвозди и для усиления конструкции металлические уголки. Для монтажа лестницы понадобится следующий инструмент:

• перфоратор;
• шуруповерт;
• молоток;
• ножовка или пила;
• рулетка;
• уголок.

Особенности сборки своими руками лестниц на второй этаж на больцах

В итоге следует рассмотреть еще один любопытный вариант того, как сооружается лестница на второй этаж своими руками. Речь в данном случае пойдет о конструкции на больцах, которая получила свое название от нем. Bolzen, что переводится как «болт». Иными словами, мы говорим о конструкции, которая фиксируется на особых болтах. Хотя в действительности это даже не болты, а крепежные элементы, выполненные в форме штырей, на концах которых имеется резьба. Благодаря больцам перила и ступеньки соединяются между собой, а также крепятся к стене. Как результат – мы получаем воздушную и легкую лестницу, способную украсить любой частный дом. Тем более что подступенки в данном случае вообще отсутствуют.

Помимо всего прочего, лестницы такого типа бывают как достаточно компактными, так и растянутыми на конкретном участке стены. Невзирая на то, что эти конструкции кажутся легкими, в действительности они прочные и долговечные, могут спокойно выдерживать несколько сотен килограммов, из-за чего, собственно, и обретают в последние годы все большую популярность.

Обратите внимание! Вполне очевидно, что установить такую лестницу в центре помещения невозможно, ведь крепление, как мы уже выяснили, осуществляется к стене. Но самое важное – для возведения нужно использовать только качественные и прочные материалы.

Произвести расчет такой лестницы своими руками крайне непросто, зато ее можно приобрести в уже готовом виде или же заказать специалистам по индивидуальному проекту. Более детально о монтаже данной конструкции смотрите в приведенном ниже видеоматериале.

На этом все, удачи и теплых зим!

Винтовая лестница

Такая конструкция занимает мало места и выглядит более декоративно. При высоте 2,5 м понадобится сделать примерно 15-17 ступеней; диаметр основы составит около 2 м. Самый распространенный способ монтажа винтовых лестниц – это нанизывание на центральную ось ступеней трапециевидной или треугольной формы. Узкая часть имеет ширину 15 см, широкая равняется 30-35 см.

Чтобы самостоятельно сделать винтовую лестницу, потребуется:

• стальная труба диаметром 50 мм;
• труба диаметром 55 мм;
• деревянные рейки для шаблона;
• уголки для ступеней;
• сварочный аппарат;
• напильник;
• грунтовка.

Труба меньшего диаметра является центральной стойкой, поэтому ее длина должна соответствовать расстоянию между первым и вторым этажами. Для большей устойчивости конструкции стойку рекомендуется забетонировать у основания, предварительно выставив по вертикали. Трубу большего диаметра нарезают на цилиндры длиной около 25 см. Срезы должны выполняться строго перпендикулярно, иначе ступени невозможно будет выровнять по горизонтали.

Очень важно, чтобы цилиндры плотно надевались на центральную трубу и не образовывали люфтов. Если плотной стыковки не происходит, потребуются кольца-уплотните ли.

Для изготовления ступеней удобно использовать шаблон из реек. Деревянные рейки склеивают между собой так, чтобы вложенные в раму уголки образовывали ступеньку заданных параметров.

Греческая спиральная винтовая лестница с ограждением из гнутого стекла

Каждая ступень приваривается к своему цилиндру и тщательно шлифуется. После изготовления всех элементов можно приступать к сборке конструкции. Ступени одевают на осевую трубу, выставляют угол и намертво приваривают к оси.

Завершающий этап – крепление перил и финишная отделка. Перила могут состоять из арматуры, хромированных трубок, тонкого профиля; очень изысканно смотрятся кованые перила. Все металлические поверхности обязательно шлифуются и обрабатываются грунтовкой, окрашиваются.

Вариант винтовой лестницы

Подобным образом собирают винтовую лестницу на второй этаж из деревянных ступеней. Заготовки из дерева выполняются в виде трапеции, в узкой части которой просверливают отверстие диаметром 50 мм. С помощью специальных уплотнителей нанизанные на ось ступени фиксируются на центральной стойке. Далее устанавливаются перила, дерево грунтуют и красят, украшают декором.

Видео – Лестница на второй этаж своими руками

Источники: , -instruktsiya-po-izgotovleniyu-lestnitsy-svoimi-rukami/, -doma/lestnica/
