Как сделать уклон кровли из сэндвич панелей

Алгоритм монтажа сэндвич панелей

Правильная укладка кровли из сэндвич панелей выполняется по определенной методике:

1. Сначала проводятся подготовительные работы. На этом этапе производятся все замеры, расстановки столбов и ригелей. Также необходимо убедиться в завершенности предшествующих монтажу кровли работ и подготовить инструменты.
2. Далее крепятся сами панели. Для этого используются специальные крепежные элементы, которые должны соответствовать выбранным элементам. Соединители собираются при помощи шуруповертов со специальными насадками. Кроме того, нужно защитить крышу от различных негативных воздействий, для чего хорошо подходят саморезы из нержавеющей стали.
3. При сборке панелей необходимо обращать на их цвет. Желательно регулярно сверять устанавливаемые панели с номерами цвета и осуществлять визуальный контроль, чтобы избежать ошибок.
4. Также важно соблюдать уклон кровли из сэндвич панелей. Минимальный уклон крыши должен превышать 5%, если скат крыши оборудуется одной панелью без световых люков или просветов, или 7%, если таковые имеются.
5. Количество креплений кровли должно рассчитываться еще на этапе проектирования и соответствовать расчетам – это предотвратит возможные повреждения конструкции под воздействием определенной нагрузки.
6. После монтажа сэндвич панелей монтируется внутренняя коньковая планка. Далее обрабатываются стыки панелей, на вершину конструкции укладывается прокладка из полиуретана, а сверху монтируется внешний конек. На этом монтаж кровли из сэндвич панелей завершен.

Выбор фальца для кровли и основного типа крепления

Устройство фальцевой кровли начинается с выбора крепления — фальца. Фальцы могут быть стоячими и лежачими, а различаются они тем, что при помощи горизонтальных можно эффективно соединить все элементы, находящиеся в таком же положении. Стоячими элементами можно соединить кровлю по всей длине ската.

Фальцы характеризуются разными видами производимого соединения, которое может быть одинарным и особым двойным. В первом случае это один классический загиб, двойной отличается возможностью обеспечения максимальную герметичность. Подобные фальцы используются на тех участках кровли, где присутствует опасность скапливания влаги, от протекания, что характерно для желоба.

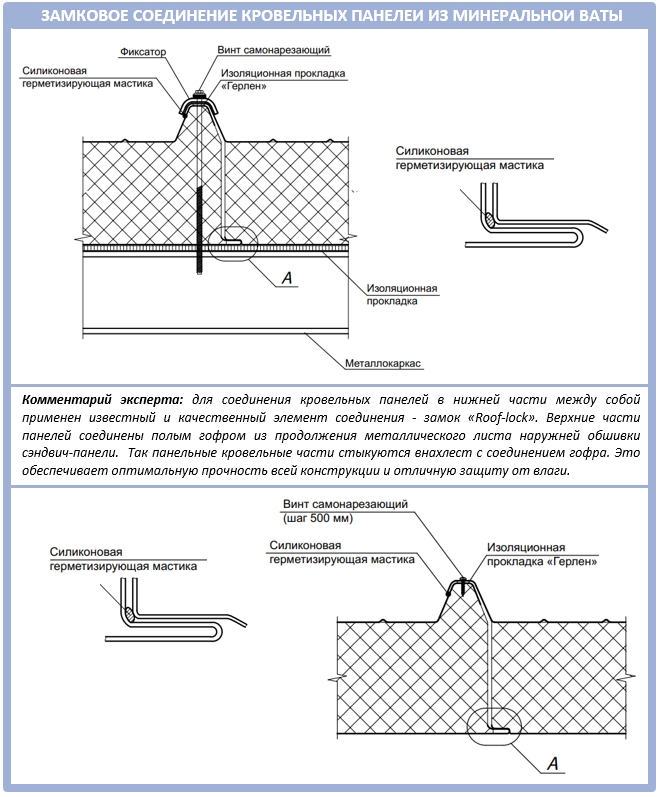

Виды замков

Зачем нужен уклон?

Делать уклон крыши – значит идти на повышение затрат. Чем выше будет заложение, тем больше материала нужно для покрытия площади. Но раз на этом можно сэкономить, то стоит ли вообще делать уклон и тратить лишние средства?

Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в нормативах СНиП, и их игнорирование будет ошибкой и принесет беды.

Во-вторых, если не соблюдать рекомендации и укладывать кровлю не по правилам, то 25 лет службы сократятся вполовину и больше, а проблемы будут накапливаться в геометрической прогрессии.

Необходимое оснащение для установки

По ходу сооружения кровли из сэндвич-панелей постоянно возникает нужда в подрезании материала по размеру. Также его потребуется крепить и заниматься гидроизоляцией швов. Чтобы порезать панели, можно использовать электроножницы, мелкозубчатую пилу или стационарный станок с дисковой пилой. Болгарку или приспособления для горячей резки лучше не применять, так как из-за нагревания линии разреза панели начинают выгибаться. Это приводит к нарушению защитного покрытия, из-за чего начинает появляться коррозия.

При переноске сэндвич-панелей обычно используют механические или вакуумные захваты, что позволяет избегать повреждения поверхности. На тех участках, где захваты устанавливаются на панели, заранее проклеивают специальную пленку. В качестве крепежного материала для установки кровельных сэндвич-панелей используются длинные нержавеющие саморезы. Также обязательно наличие шайб и специальных уплотняющих прокладок. При выборе оптимальной длины саморезов ориентируются на толщину панели и каркаса, на который ее фиксируют. Закручивать шурупы удобнее при помощи шуруповерта.

При расчете необходимого количества крепежного материала в учет берутся следующие факторы:

• Ветровая нагрузка на здание. На это влияет его высота, месторасположение и угол наклона крыши из сэндвич панелей.
• Особенности постройки (открытая или закрытая).
• В каком месте кровельной конструкции находится закрепляемый элемент. На крайние панели оказывается наибольшая ветровая нагрузка.
• Несущие способности каждого крепежа.

Точные расчеты должен выполнить квалифицированный специалист, с учетом СНиП минимального уклона кровли из сэндвич панелей. Особого внимания требуют стыки между панелями: между ними не должно быть зазоров. На крышах с любым углом кровли из сэндвич панелей для уплотнения применяют специальную ленту типа Абрис Лб 10×2. Также можно использовать силиконовый герметик. Таким же образом оснащаются все вертикальные примыкания.

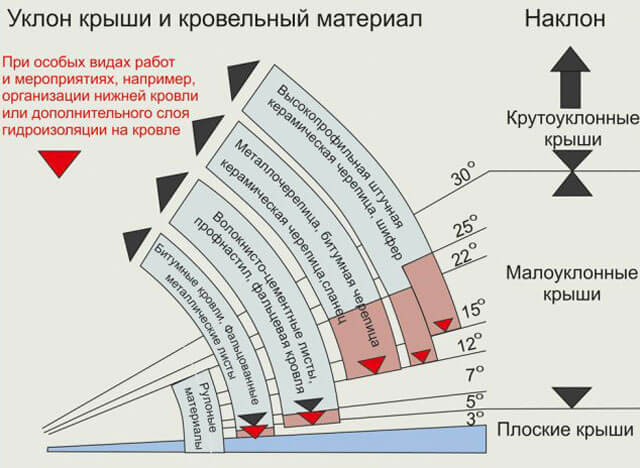

Что влияет на уклон крыши?

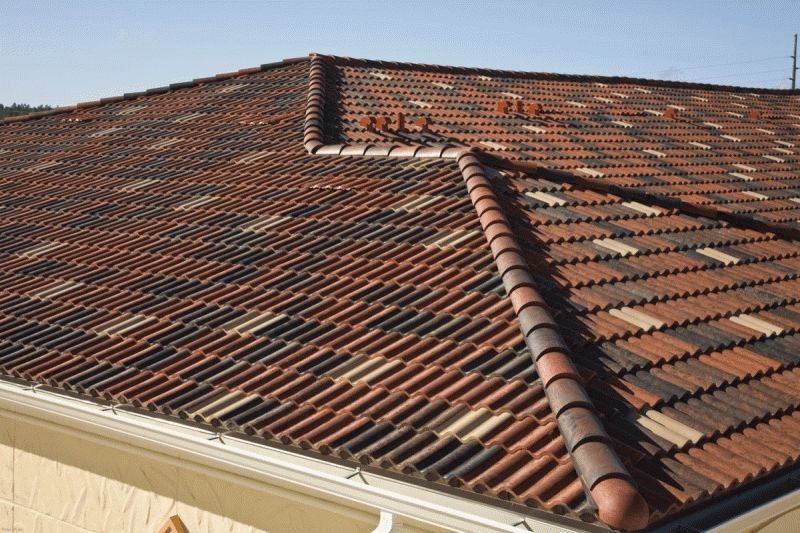

В конструкции жилых домов обычно сооружается скатная кровля, которая в зависимости от наклона может быть таких видов:

• пологая – от 12 до 30°;
• традиционная – 30-45°;
• крутая – от 45 до 60°.

Выбор угла наклона осуществляется в зависимости от природных факторов (ветровых и снеговых факторов) в определенном регионе и разновидности кровельного покрытия.

Ветровая нагрузка

Для регионов с большими ветровыми нагрузками оптимальное значение угла ската кровли находится в диапазоне от 25 до 30°. На другие кровельные конструкции сильные порывы ветра воздействуют следующим образом:

• Крутые кровли – характеризуются большой площадью скатов, что способствует высокой парусности. Т.е. сильный ветер стремится опрокинуть такие крыши.
• Чрезмерно пологие – ветровые нагрузки воздействуют преимущественно на нижнюю часть, стремясь приподнять такие конструкции.

Рисунок 1. Воздействие ветра на крутые и пологие кровли

Однако наличия данных только по среднестатистической ветровой нагрузке в конкретной местности недостаточно. При проектировании кровельных конструкций требуется учитывать множество других факторов – преобладающее направление ветра, наличия препятствий для его распространения (здания, естественные или искусственные барьеры и т.д.), высота дома.

Нагрузка снеговая

На угол наклона кровли оказывает влияние среднегодовое количество осадков в зимний период. Чем больше снежный покров зимой, тем круче должна быть кровельная система. В этом случае снег будет беспрепятственно сползать со скатов.

Рисунок 2. Образование снежного покрова на разных участках крыши

На пологих крышах скапливаются снеговые массы, что создает значительные весовые нагрузки на стропильную конструкцию и само покрытие.

Рисунок 3. Снеговые нагрузки для скатов с разным наклоном

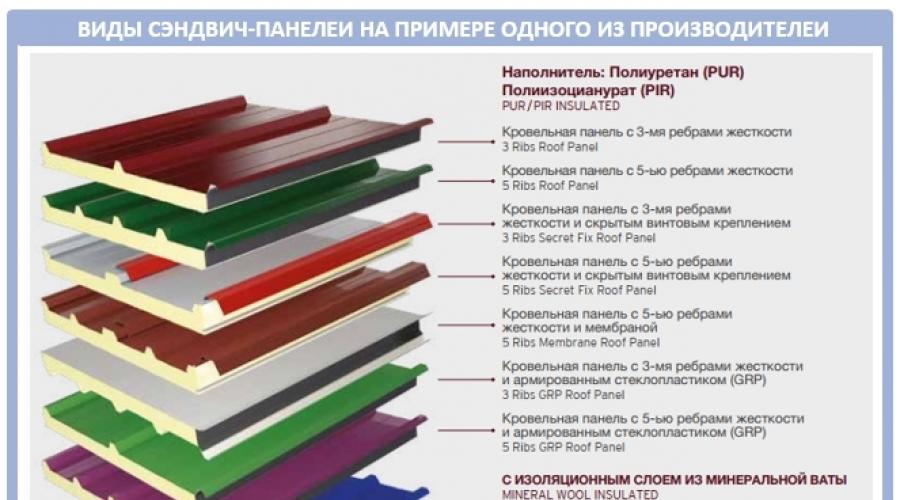

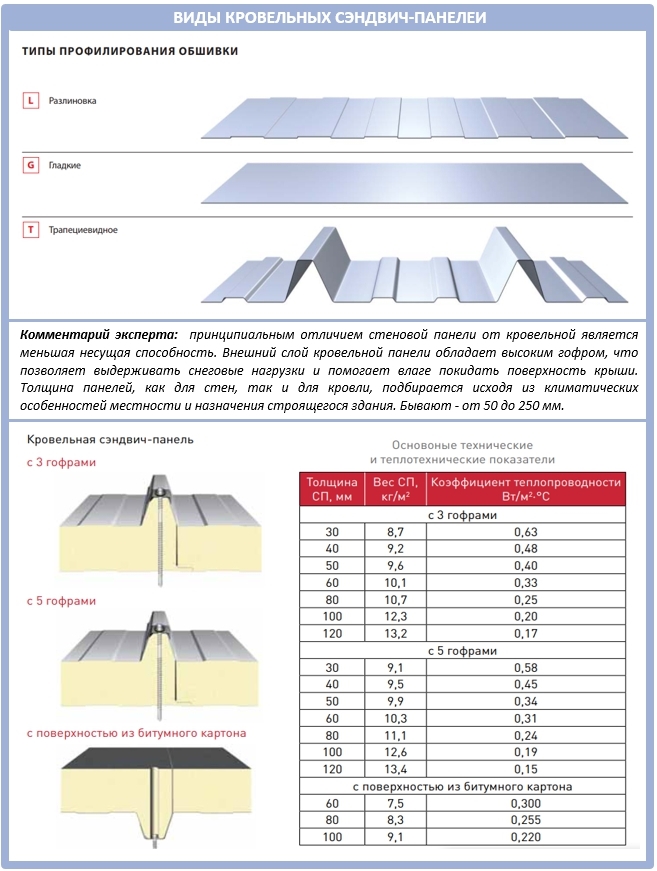

Выбор сэндвич панелей для строительства крыши

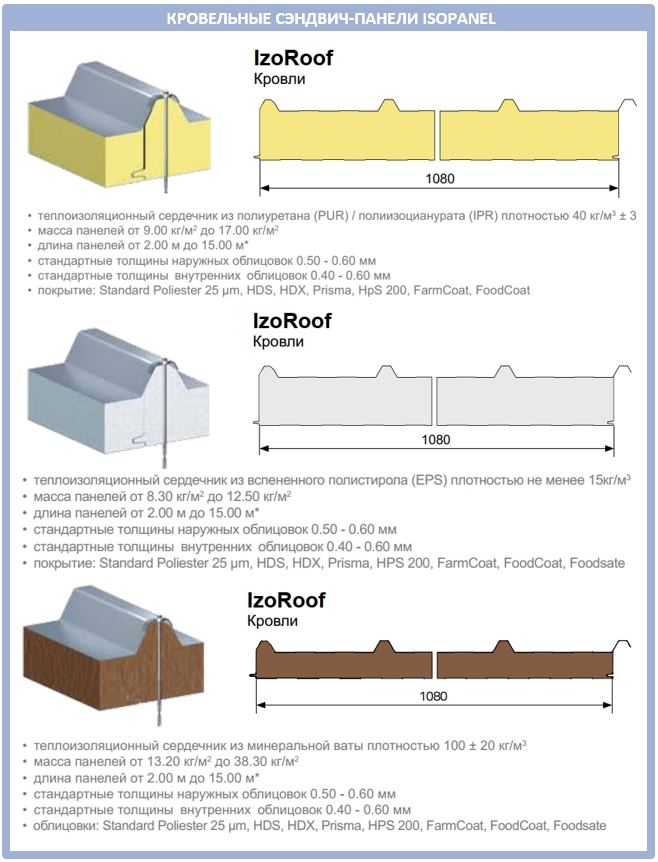

Стандартные габариты и вес кровельных панелей, которые применяются в частном строительстве

В продаже представлены сэндвичи с металлической и деревянной облицовкой. Выбор того или иного варианта определяется типом используемого каркаса. Единственное на что действительно нужно обратить внимание, так это на размеры плит и на тип утеплителя.

Как пример — долговременная несущая способность кровельного сэндвича с пенопластовым наполнителем

В качестве кровельного материала оптимально использовать сэндвичи с центральной прослойкой из пенополистирола или пенополиуретана. Изделия с прослойкой из минеральной ваты рассчитаны на меньшие нагрузки, а потому используются в качестве стеновых элементов.

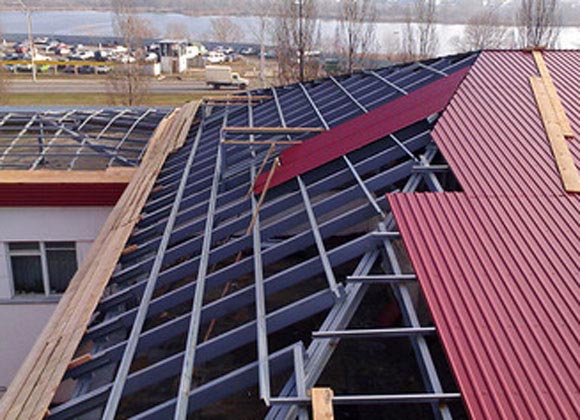

Типы каркасов для монтажа кровельных СИП панелей

Конструкции из многослойных кровельных элементов могут быть установлены не только на каркасных домах, но и на традиционных постройках из кирпича и бетона. Но проектирование и строительство стропильной системы на таких объектах должны выполняться с учетом монтажа не традиционных кровельных материалов, а СИП панелей.

Особенности сборки крыш из многослойных элементов

Крыша из СИП панелей может быть плоская или с наклонными скатами и именно поэтому такая технология походит для большинства домов

Для того чтобы не допустить ошибок при проектировании крыши можно воспользоваться готовым проектом, апробированным в реальных условиях. При желании все сделать своими руками, учитываем критерии перечисленные в следующей таблице.

Продолжая тему проектирования и строительства отмечу, что уклон кровли из сэндвича по СНиП составляет не менее 5°, при том условии, что скат цельный без зенитных фонарей дымоходов и т.п. В иных случаях минимальный уклон кровли должен быть не меньше 7°.

В регионах с большим объёмом среднегодовых осадков уклон кровли можно доводить до 25-40°. В регионах с сухой, но ветренной погодой угол уклона предпочтительно выдерживать в рамках 7-20°.

Проектируя кровлю нужно учитывать тот факт, что, чем больше наклон, тем больше потребуется кровельного материала.

Как установить кровельные элементы на основе ОСП

Как установить кровельные элементы на металлической основе

Технология монтажа кровельных сэндвич панелей: основные моменты

Монтаж кровельных сэндвич панелей имеет определенные отличия от традиционной процедуры монтажных работ. Он настолько прост, что для своего исполнения особого опыта не требует. С ним довольно легко и быстро справятся и начинающие, только при этом должна точно, во всех тонкостях выполняться технология монтажа кровельных сэндвич панелей.

Монтаж кровельных сэндвич панелей – инструкция ↑

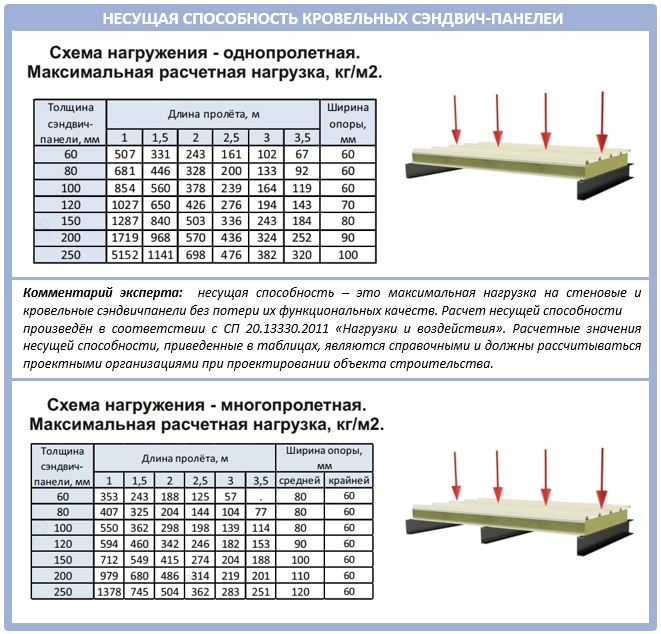

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли. Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Подъем

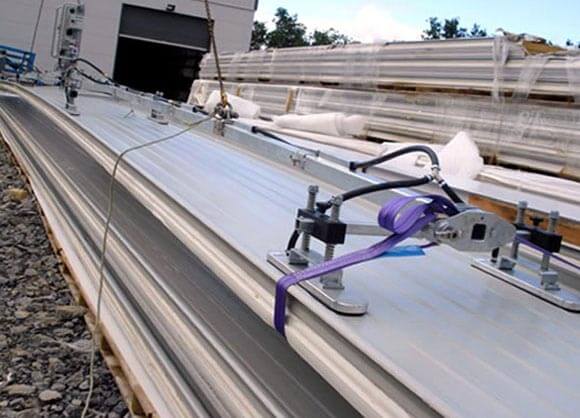

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт). Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном. Что же касается жестяных работ, то для них больше подойдут ручные ножницы. После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

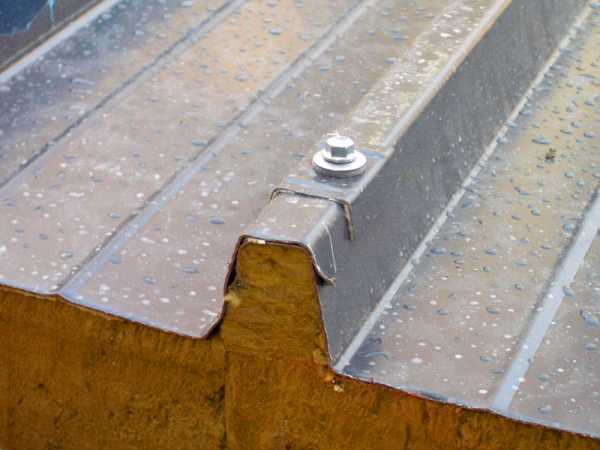

Крепление кровельных сэндвич панелей

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

в длину – 12.5 мм, диаметры резьбы – 6.3 мм под головкой шестигранной формы, к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

тип объекта; расположение плит ветровая нагрузка.

Технология монтажа сэндвич панелей: описание укладки ↑

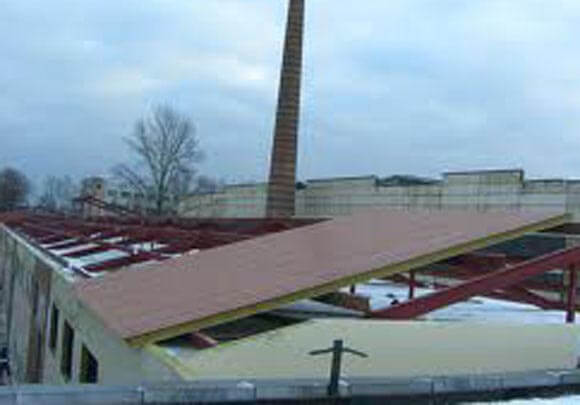

Монтаж кровельных плит проводят рядами от свеса по направлению к коньку. Первая плита должна формировать свес. Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите. Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше. При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

5–10⁰ (9–18%) – 300 мм; 10–20⁰ (18–36%) – 200 мм.

У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки. Удаляют также и слой утеплителя. На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый). Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Продольные стыки

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

Выберите интересующий узел из быстрого меню:

Узлы стеновых сэндвич-панелей.

1.1. Узел устройства цоколя

1.2. Узел устройства цоколя

1.3. Узел устройства цоколя

1.4. Узел устройства цоколя

2.1. Стык панелей, горизонтальный монтаж (на металлической стойке и на ж/б колонне)

2.2. Стык панелей (на ж/б колонне через фахверк и при вертикальном монтаже)

2.3. Стык панелей (разная толщина панелей)

2.4. Стык панелей (деформационный шов)

3.1. Угловой стык панелей (наружный угол, горизонтальный монтаж)

3.2. Угловой стык панелей (наружный угол, вертикальный монтаж)

3.3. Угловой стык панелей (наружный угол, вертикальный монтаж)

3.4. Угловой стык панелей (внутренний угол)

4. Обрамление торца панели

5.1 Обрамление окна/двери (верхнее сечение)

5.2 Обрамление окна (нижнее сечение)

5.3 Обрамление окна/двери (боковое сечение)

6.1 Обрамление проема ворот (секционные ворота)

6.2 Обрамление проема ворот (секционные ворота)

6.3 Обрамление проема ворот (распашные ворота)

Узлы кровельных сэндвич-панелей.

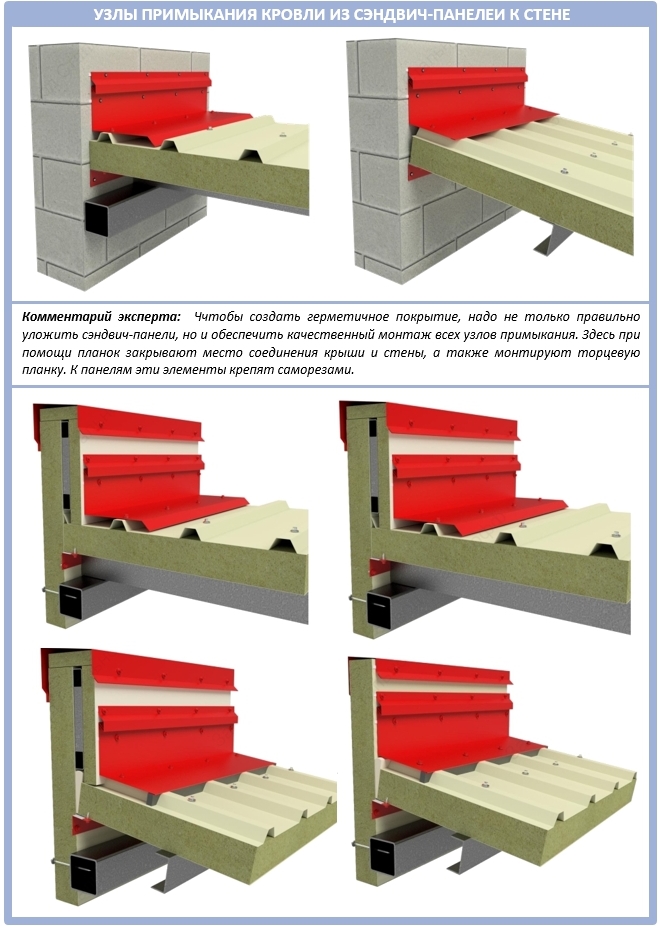

7.1 Парапет (продольное примыкание к стеновым сэндвич-панелям)

7.2 Парапет (коньковое примыкание к стеновым сэндвич-панелям)

7.3 Парапет (продольное примыкание к существующей бетонной или кирпичной стене)

7.4 Парапет (коньковое примыкание к существующей бетонной или кирпичной стене)

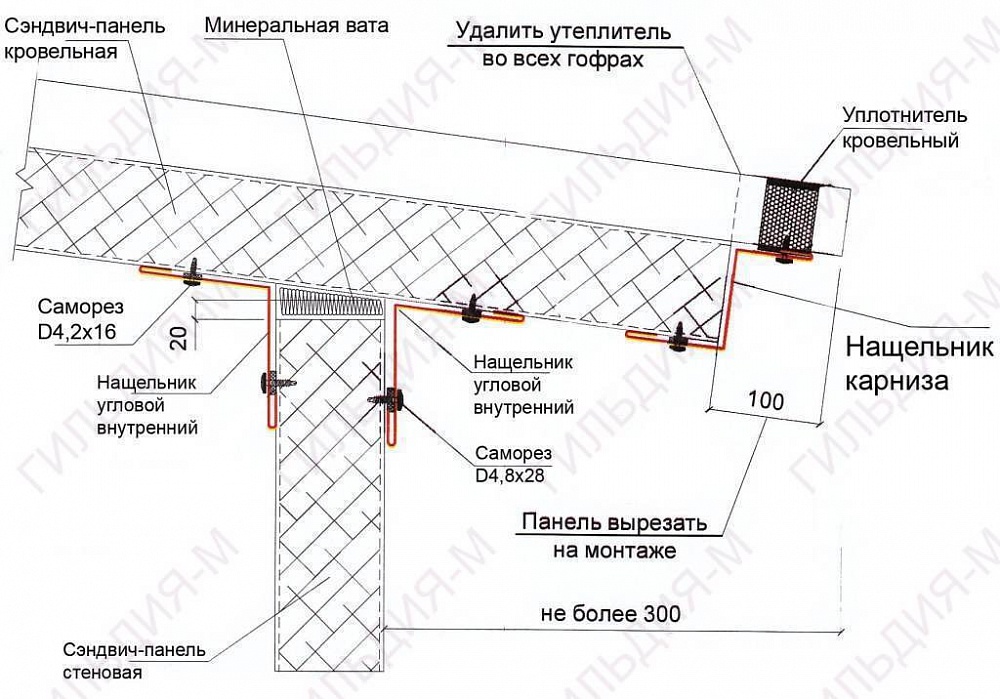

8.1. Карнизный свес, водосточный желоб

8.2. Карнизный свес

8.3. Стык панелей по длине (удлинение кровельных сэндвич-панелей)

9.1 Коньковый свес односкатной кровли

9.2 Коньковый свес односкатной кровли (с вылетом панели)

9.3 Торцевой свес кровельной сэндвич-панели (ветровая планка)

9.4 Торцевой свес кровельной сэндвич-панели (ветровая планка) с вылетом панели

9.5 Торцевой свес кровельной сэндвич-панели, деформационный шов

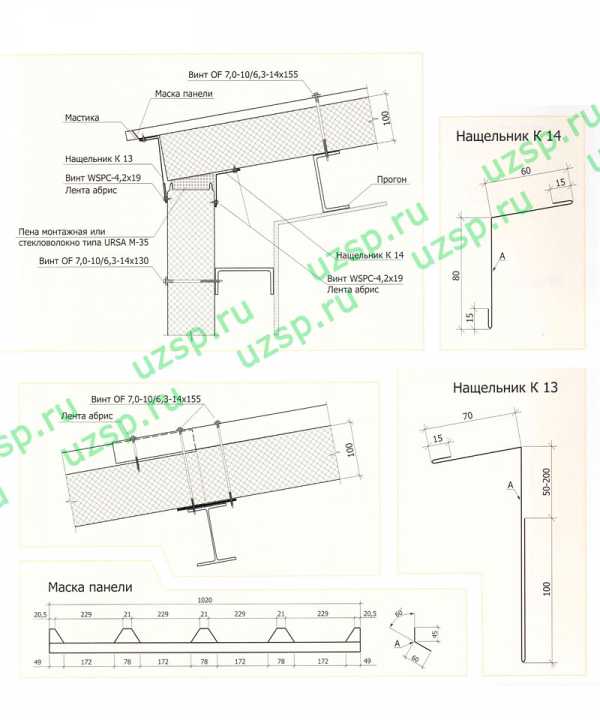

10. Конек кровли

Узлы стеновых сэндвич-панелей

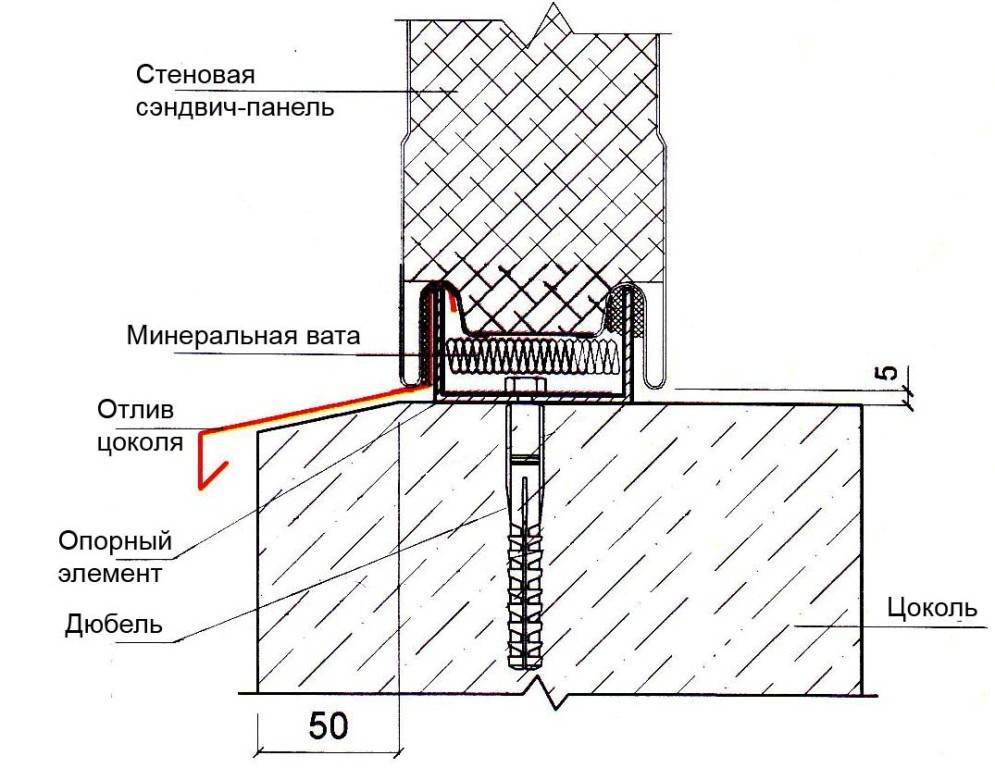

1.1. Устройство цоколя

1.2. Устройство цоколя

1.3. Устройство цоколя

1.4. Устройство цоколя

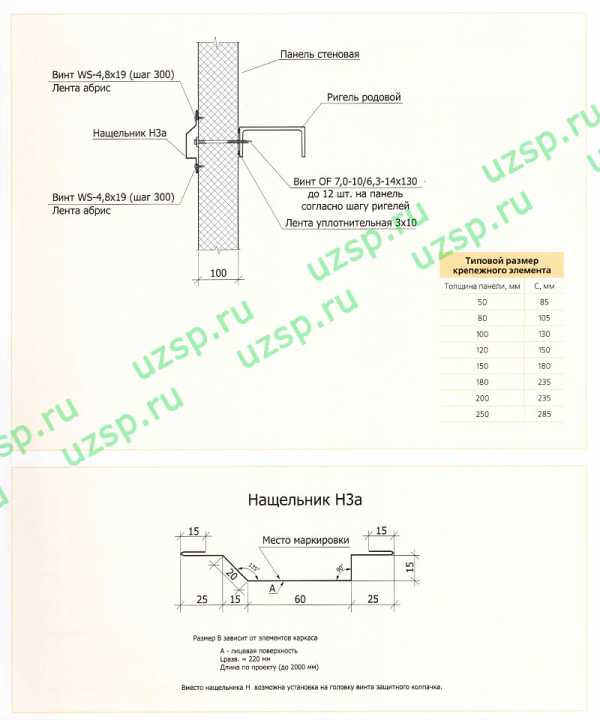

2.1. Стык панелей, горизонтальный монтаж (на металлической стойке и на ж/б колонне)

2.2. Стык панелей (на ж/б колонне через фахверк и при вертикальном монтаже)

2.3. Стык панелей (разная толщина)

2.4. Стык панелей (деформационный шов)

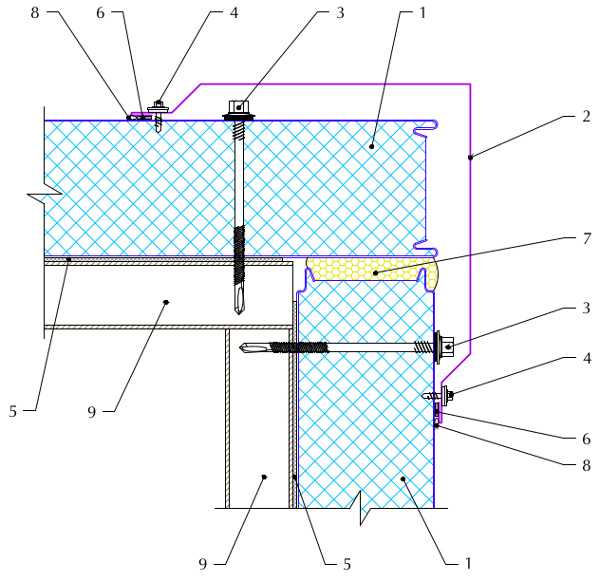

3.1. Угловой стык панелей (наружный угол, горизонтальный монтаж)

3.2. Угловой стык панелей (наружный угол, вертикальный монтаж)

3.3. Угловой стык панелей (наружный угол, вертикальный монтаж)

3.4. Угловой стык панелей (внутренний угол)

4. Обрамление панели

5.1. Обрамление окна/двери (верхнее сечение)

5.2. Обрамление окна (нижнее сечение)

5.3. Обрамление окна/двери (боковое сечение)

6.1. Обрамление проема ворот (секционные ворота)

6.2. Обрамление проема ворот (секционные ворота)

6.3. Обрамление проема ворот (распашные ворота)

Узлы кровельных сэндвич-панелей

7.1. Парапет (примыкание к стеновым сэндвич-панелям)

7.2. Парапет (коньковое примыкание кровельных сэндвич-панелей к стеновым сэндвич-панелям)

7.3. Парапет (торцевой продольное примыкание кровельных сэндвич-панелей к существующей стене)

7.4. Парапет (коньковое примыкание кровельных сэндвич-панелей к существующей стене)

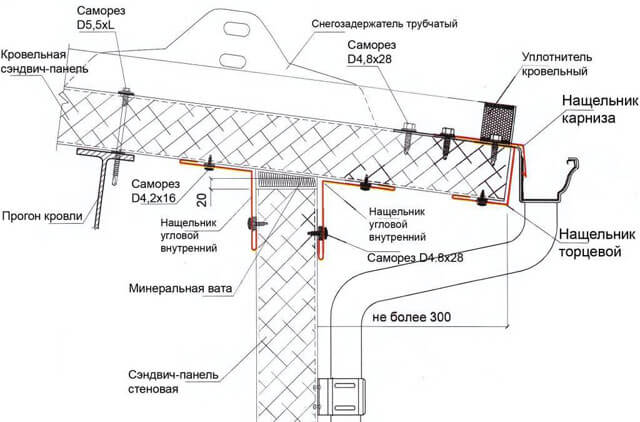

8.1. Карнизный свес кровли, водосточный желоб.

8.2. Карнизный свес кровли.

8.3. Стык панелей по длине (удлинение панелей).

9.1. Свес кровли (конек односкатной кровли).

9.2. Свес кровли (конек односкатной кровли).

9.3. Торцевой свес кровельной сэндвич-панели (ветровая планка).

9.4. Торцевой свес кровельной сэндвич-панели (ветровая планка) с вылетом кровельной панели.

9.5. Торцевой свес кровельной сэндвич-панели , деформационный шов.

10. Конек кровли.

Где заказать надежную крышу из сэндвич-панелей

Группа компаний СМК занимается строительными работами с 2006 г. Мы выполняем как комплексные работы (строительство зданий и сооружений «под ключ»), так и отдельные виды: устройство кровли из сэндвич-панелей, профлиста, монолитные работы и пр. Предлагаем наши услуги по установке кровельных сэндвич-панелей на взаимовыгодных условиях. Все наши работы выполняют опытные специалисты с гарантированно высоким качеством (используем профессиональное строительное оборудование и качественные строительные материалы). Мы всегда готовы наглядно продемонстрировать успешно законченные объекты, которые успешно эксплуатируются. Наша команда профессионалов готова оперативно подготовить коммерческое предложение с выгодными условиями на заказ проектных, строительных и монтажных услуг. Ниже видео о последних построенных нами объектах.

Технология монтажа кровельных сэндвич панелей: основные моменты

Монтаж кровельных сэндвич панелей имеет определенные отличия от традиционной процедуры монтажных работ. Он настолько прост, что для своего исполнения особого опыта не требует. С ним довольно легко и быстро справятся и начинающие, только при этом должна точно, во всех тонкостях выполняться технология монтажа кровельных сэндвич панелей.

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

На заметку

На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.

• В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.
• Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

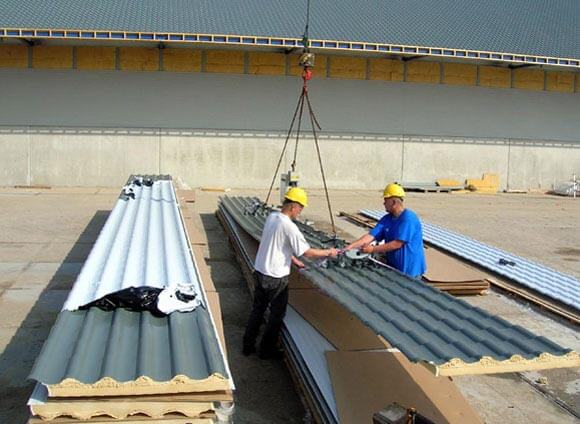

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Совет

В месте крепления присосок с траверсом защитную пленку с поверхности необходимо удалить.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Совет

С наружных обкладок пленку снимают по завершении монтажа.

• Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
• Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
• Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
• После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

• в длину – 12.5 мм,
• диаметры резьбы – 6.3 мм под головкой шестигранной формы,
• к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Важно

Все элементы крепления должны располагаться перпендикулярно, под углом в 90°, не раздавливать шайбу и в то же время прижимать ее очень плотно к металлической обкладке.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

• тип объекта;
• расположение плит
• ветровая нагрузка.

• Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.
• Первая плита должна формировать свес.
• Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.
• Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.
• При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

• 5–10⁰ (9–18%) – 300 мм;
• 10–20⁰ (18–36%) – 200 мм.

• У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки.
• Удаляют также и слой утеплителя.
• На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый).
• Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

© 2020

Видео описание

Посмотрите видео, на котором показано, как надо правильно покрывать крышу сэндвич-панелями:

Монтаж с поперечными стыками

Если длина ската достаточно большая, и одной панелью этот параметр не закрыть, тогда используют укладку материала с поперечными стыками. Здесь применяют очень интересную технологию, в основе которой лежит процесс формирования нахлеста двух соседних панелей. Делается это так:

срезается нижний стальной лист на длину нахлеста панели, которая будет укладываться, как верхний элемент;

на это же расстояние срезается и утеплитель ;

остается только верхний лист ;

подрезанную таким образом панель укладывают на соседнюю , закрывая часть нижней панели оставшимся стальным выступом;

две стыкуемые панели крепятся к опорам , а нахлест маленькими саморезами с обязательной промазкой плоскости нахлеста герметиком.

Соединение сэндвич-панелей по длине ската Источник

В принципе, на этом можно считать, что сэндвич крыша готова. Остается только установить доборные элементы. Это в первую очередь конек. Между верхними краями уложенных панелей укладывают теплоизоляционный материал, а сверху закрывают металлическим элементом, окрашенным в цвет сэндвич-панелей. Если есть примыкание кровли к выступающей стене, то этот стык закрывают так называемым нащельником. Это углового типа профиль, одну полку которого крепят к вертикальной поверхности, другую к поверхности панели, закрывая тем самым стык.

Конек крыши из сэндвич-панелей Источник

Ендова кровли

Для надежной герметизации узла необходимо заполнить промежуток между сэндвич-панелями утеплителем. Затем установить фасонный элемент, подсунув его на необходимую глубину между верхней облицовкой и утеплителем сэндвич-панели. Из гофра удалить утеплитель на глубину 100 мм и установить уплотнитель под профиль внутренний. Затем края гофра прорезать и загнуть внутрь с трех сторон. Все зазоры тщательно промазать герметиком или мастикой.

1. Кровельная сэндвич-панель;
2. Самосверлящий шуруп;
3. Уплотнительная лента;
4. Фасонный элемент;
5. Самосверлящий шуруп;
6. Утеплитель (минеральная вата или монтажная пена);
7. Герметик силиконовый для наружных работ;
8. Уплотняющая масса (мастика);
9. Уплотнитель внутренний.

Заключение

Уклон кровли – это один из факторов, который определяет процесс укладки и дальнейшую эксплуатацию. Чтобы избежать коррозии, протечек и прочих неприятностей, важно правильно рассчитать, какой уклон должен быть у кровли.

На этот параметр влияют климатические особенности региона, где возводится здание.

Наличие рёбер жёсткости, находящихся в защитном металлическом слое, делает кровельные сэндвич панели достаточно прочным материалом, что позволяет выдерживать снеговую нагрузку до 150 кг на м 2 и обеспечивать эффективный сток воды с крыши дома. Благодаря надёжной теплоизоляции такой материал можно применять в любой климатической зоне России. Именно по этим причинам кровля из сэндвич панелей пользуется высоким спросом среди застройщиков. Чтобы покрытие прослужило долго и надёжно, необходимо строго следовать технологии монтажа и нормам СНиП.

Как смонтировать конек

Если монтируется двускатная крыша из сэндвич-панелей, то необходимо правильно устроить конек. Его устанавливают в следующей последовательности:

• По окончании монтажа сэндвич-панелей на скатах крыши выполняют монтаж внутренней вспомогательной коньковой планки. При этом пространство между этой планкой и кровельной панелью заполняют специальными теплоизоляционными материалами (монтажная пена, минеральная вата и др.).
• Следующим этапом работ будет укладка приконьковой планки, которая является обязательным элементом крыши. Она фиксируется на выступах гребней волны кровельных панелей обоих скатов, на заранее подготовленных прокладках из полиуретана.
• На поверхность приконьковой планки укладывают клейкую основу, которая будет удерживать непосредственно саму коньковую планку.
