Самостоятельная постройка односкатной крыши

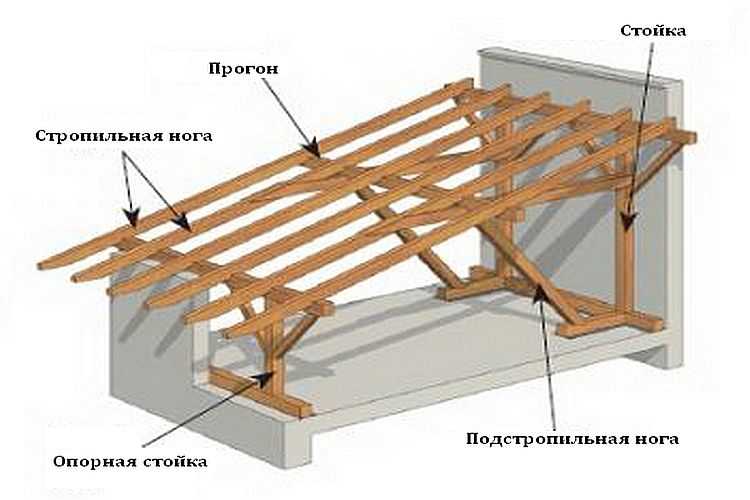

Конструкция односкатной крыши

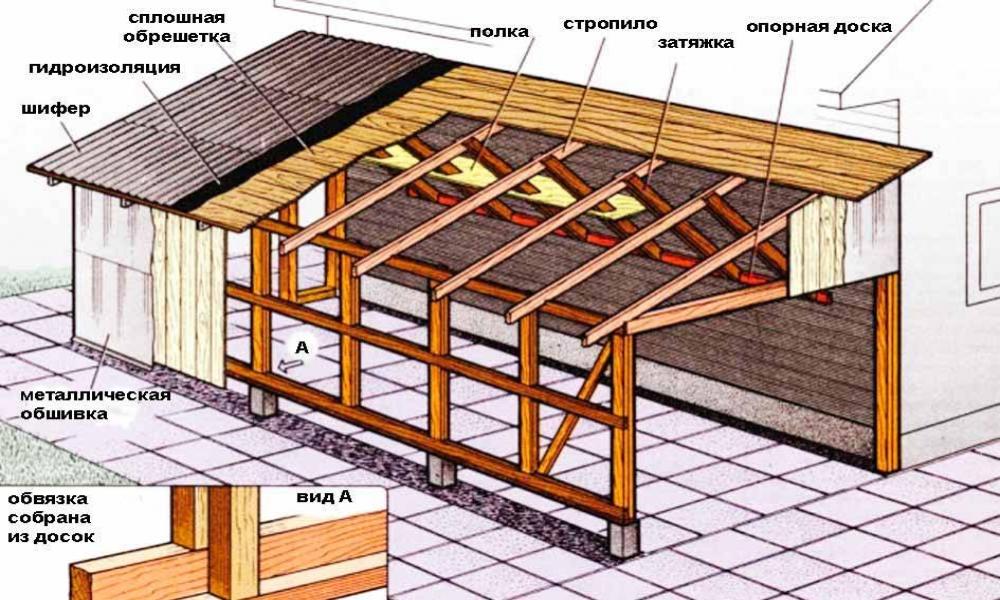

Односкатная крыша обычно состоит из стропильной системы, обрешетки, утеплителя, кровельного покрытия и внешней обшивки фронтонов и стен. В зависимости от типа здания стропильная система односкатной крыши может быть трех видов:

• Скользящая, применяемая в основном в бревенчатых домах. Такая конструкция позволяет исключить деформации при усадке сруба, достигающей 15% для новых домов. Скользящая стропильная система жестко закрепляется на мауэрлате верхней стены. На нижней стене стропила опираются на специальные приспособления, по которым при усадке сруба они скользят.
• Наслонные стропила используются обычно в кирпичных или блочных домах, не дающих большой усадки. Они опираются нижним концом на балки перекрытий, а в верхней части опорой им служит высокая стена или стойка, которая также упирается в балку перекрытий. Дополнительную жесткость конструкции стропил придают подкосы или дополнительные стойки.

  Технология создания наклонных стропил

• Висячие стропила – наиболее сложная в выполнении односкатной крыши конструкция, при которой каждая ферма собирается отдельно на земле, после чего устанавливается на стены. Стены для такого вида односкатной кровли должны быть одной высоты, и используется она как в каменных, так и в деревянных домах.

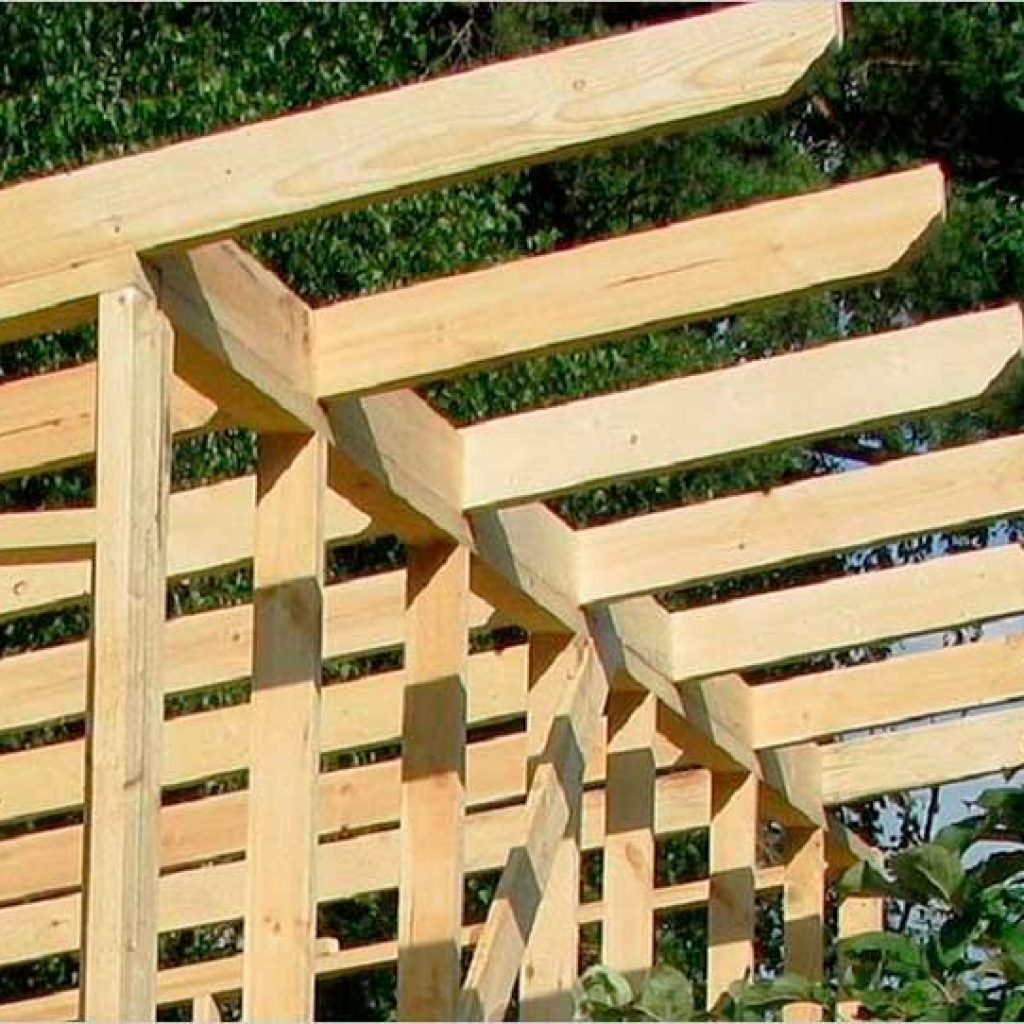

  Висячие стропила

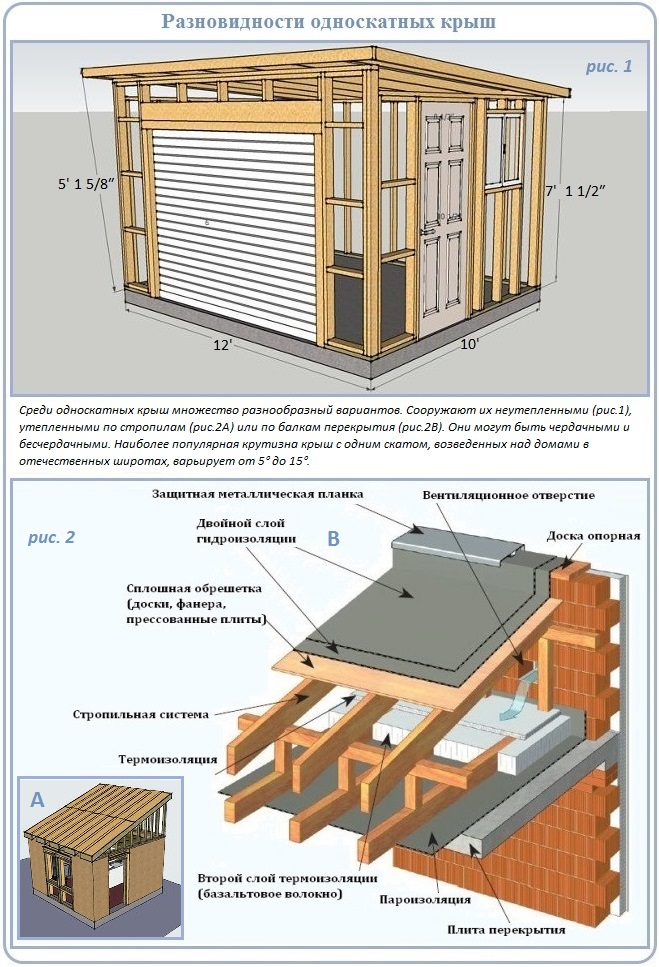

Кроме того, односкатные крыши можно разделить на вентилируемые и невентилируемые. Невентилируемые крыши обычно имеют угол не более 5 градусов и требуют качественного утепления, гидро- и пароизоляции. Вентилируемые крыши могут иметь любой угол наклона, их особенностью является наличие свободного пространства между кровлей и перекрытием и вентиляционных отверстий с обеих сторон крыши или на фронтонах. Воздушный зазор позволяет улучшить условия отвода водяных паров от утеплителя, продлить срок службы конструкции.

Угол наклона односкатной крыши напрямую связан с используемым кровельным покрытием. Для мягкой кровли или рулонных материалов используют угол уклона до 10 градусов, при угле наклона от 10 до 20 градусов обычно используют профнастил с продольным профилем и высотой волны от 30 мм, шифер и ондулин можно класть при наклоне крыши от 20 градусов, а металлочерепицу – от 25 градусов. При расчете крыши необходимо учесть эту зависимость и делать выбор в соответствии с назначением крыши и выбранным покрытием.

Преимущества монтажа односкатных крыш

[rek_custom1]

Многоскатные варианты кровли довольно сложны по своей конструкции, а односкатная крыша вполне подходит для сооружения своими руками, поскольку, по сути, собой представляет прямоугольник без изгибов, располагающийся в одной плоскости. Между прочим, на односкатную кровлю вы затратите намного меньше стройматериалов, чем какую-то иную конструкцию, при этом она будет намного устойчивей к сезонным погодным явлениям (дождь, ветер, снег).

Основные достоинства:

• относительно приемлемая итоговая стоимость;
• малый вес;
• удобное обустройство дымоходов и водосточной системы;
• возможность использования разных строительных материалов (стропила, кровельное покрытие);
• несложный и доступный монтаж.

Невзирая на простоту, эта кровля в дизайнерских решениях может быть весьма творчески обыграна. Градус ее наклона зависит непосредственно от климатических условий региона. Когда вам привычны снежные зимы, то угол уклона обязан быть больше, когда же ваше жилище находится в ветреном месте, то наклон необходимо сделать меньшим. По этим же причинам уклон односкатной кровли обязан направляться в противоположную сторону от фасада, для того чтобы осадки «уходили» за здание.

Односкатная кровля может быть невентилируемого и вентилируемого типа. Последний вариант используется для жилых домов, наклон может варьироваться в районе 10-24 градусов. В этих случаях обеспечивается воздухообмен благодаря слою изоляции и специальных отверстий, которые находятся по боковым сторонам крыши.

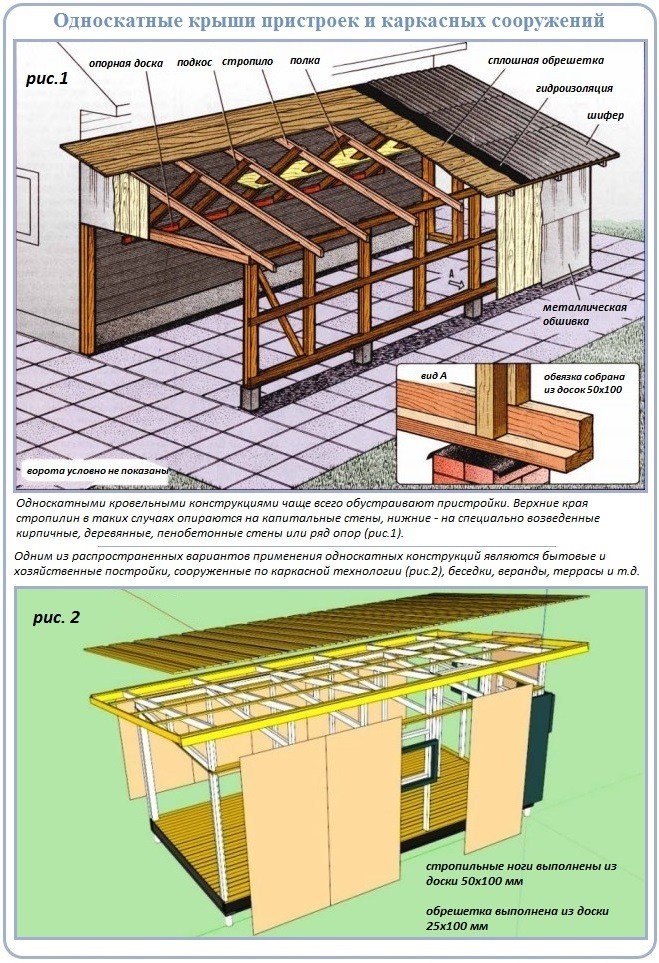

Невентилируемый вариант обычно делается на пристройках к дому, сараях, гаражах, угол уклона у них небольшой – 4-7 градуса.

Односкатные крыши. Плюсы плоской кровли

Одноэтажные каркасные дома обычно выбирают те, кто хочет заниматься строительством своими руками. Одноэтажный дом позволяет избежать дополнительной работы на большой высоте, а также позволит обойтись без дополнительной специальной техники.

Возведение каркасного деревянного одноэтажного дома с односкатной крышей значительно уменьшит число работников, требуемых для возведения дома.

Каркасный дом с плоской крышей может быть очень красивым и уютным – несмотря на простату проекта. Добиться такого результата можно не только с помощью финишной отделки, но и возведением террасы, веранды и прочих архитектурных строений. Также делают необычное и удобное расположение всех внутренних комнат и помещений, выбрав подходящий каркасный дом из большого количества оригинальных проектов домов, которые предлагают как с односкатной крышей, так и двускатной.

На сегодняшний день все проекты могут ограничиваться только вашими фантазиями. Выбирая кровлю для каркасного дома, наиболее часто отдают предпочтение двускатной крыше, считая, что односкатные крыши менее привлекательны. Хотя, существует огромный выбор разнообразных вариантов, когда односкатная кровля подходит лучше чем двускатная. Остановить свой выбор на односкатной крыше стоит тогда, когда вы предпочитаете строить простую плановую конструкцию. И когда вы хотите облегчить вес всей конструкции и сэкономить средства на приобретение строительных материалов.

У односкатной крыши есть и свои недостатки. Основной из них – это невозможность сделать чердачное помещение или комнату мансардного типа. Зимой на плоской крыше очень часто скапливается снег, который вам придется счищать самостоятельно. При этом односкатная крыша должна быть надежно и качественно изолирована и утеплена. Выбор кровельного материала осуществляйте, учитывая возможности большого скопления снега и снежной корки на крыше.

Технология возведения односкатной крыши

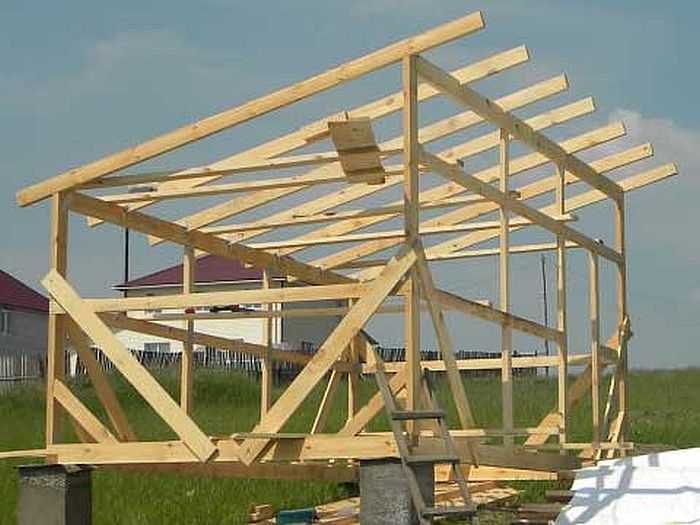

Наиболее часто для каркасных деревянных домов применяют наклонные стропила. Устройство крыши каркасного дома заключается в установке стен разной высоты. В результате этого все стропила будут опираться, и фиксироваться нижними концами на балки перекрытий.

Высокая стена либо стойка будет являться опорой для стропильных систем в верхней ее части. Также можно установить дополнительные укосы либо стойки, которые будут делать конструкцию более надежной и жесткой. Данная технология односкатной крыши применяется не только у деревянных каркасных домов, а также домов из кирпича и пеноблоков.

При строительстве деревянных каркасных домов огромное значение придается вентилируемой системе помещений.

Крыша каркасного дома также бывает вентилируемой и не вентилируемой. Невентилируемая кровля, как правило, имеет незначительный угол наклона, и хорошую и качественную гидроизоляцию. Вентилируемая кровля имеет незначительный зазор между крышей и перекрытием, в результате данного зазора продлевается срок эксплуатации материала путем отвода влаги из утеплительного слоя.

Не стоит забывать, что выбор кровельного строительного материала будет зависеть от выбранного угла наклона. Распространенный в настоящее время строительный материал, как мягкая черепица, дает угол наклона до 10 градусов. Профнастил используют при угле наклона 20 градусов. И его выбирают с продольными профилями и высотой волны не менее 3 см. При угле наклона выше 20 градусов применяют ондулин либо шифер. Металлочерепицу кладут при угле наклона крыши от 25 градусов и выше.

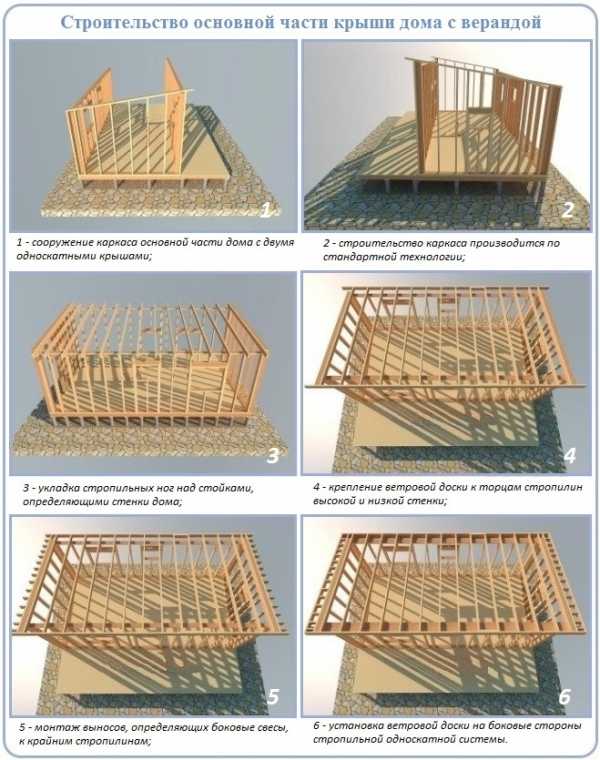

Установку кровли в каркасном доме с односкатной крышей начинают с установки мауэрлата и балок перекрытия. Вторым этапом идет монтаж стропильных систем.

Все элементы и детали стропильных систем выполняют из сухих досок толщиной 5 мм. Все они в несколько слоев качественно обработаны специальной огнебиозащитой. Важный момент, стропила, которые лежат на торце стен, и не опираются на боковую ее часть, должны фиксироваться к стенам шурупами с пробками либо при помощи анкерных болтов.

Применяйте обвязочный железобетонный пояс для более качественной фиксации. Все стропила жестко фиксируют к нижнему и верхнему краю крыш. В стенах необходимо заранее подготовить гнезда, для укладки балок перекрытия. Укладывать их необходимо на гидроизоляционный слой. На балках перекрытий крепят нижнюю часть стропильных ног. Крепкая и надежная фиксация получается при помощи металлических накладок. Промежуточные стойки применяют для придания более жесткой конструкции.

Подкосы и стойки монтируют на балках перекрытия. Для прочной фиксации применяют металлические скобы. Для выполнения ровной конструкции, установку начинают с крайних стропильных ног. Натягивают между ними веревку и, ориентируясь с помощью нее укладывают оставшиеся стропила. При укладке стропил брус нужно устанавливать «ребром», это максимально усиливает сопротивление на прогиб. Как результат ровная крыша даже через несколько лет эксплуатации.

Как правило, складывается ошибочное впечатление, что одноэтажные дома не могут быть достаточно интересными и привлекательными. А уж если такой дом с односкатной крышей, то такой каркасный дом будет скучным и однообразным. Однако это ошибочное мнение.

В настоящее время все проекты каркасных домов с плоской крышей отличаются широким выбором вариантов строения. Одноэтажные каркасные дома легко возводить своими руками.

Расчет уклона крыши

Перед установкой односкатной крыши необходимо правильно подобрать угол наклона. Определяется он материалом, который в дальнейшем будет активно защищать «кровельный пирог» от ветра, дождя и прочих осадков.

Металлический профиль в отличии от шифера и черепицы по-своему задерживают воду и снег, что следует учитывать при создании кровли. В приоритете всегда была и остается способность материала максимально быстро очиститься от осадков, так как это влияет на безопасность сооружения. Анализ скорости удаления осадков не рекомендовано выкидывать из списка расчетов, так как огромные количества снега после нескольких дней обильного снегопада легко могут повредить крышу и даже проломить ее. Гладкость поверхностей связана напрямую с минимальным углом. Это могут прекрасно продемонстрировать рулонные материалы. Помимо типа покрытия следует учитывать местный рельеф. Если кровля может обдуваться ветром с нескольких сторон, наклон следует сделать меньше.

Если здание окружают высокие деревья или другие помехи для ветра, лучше всего будет сделать более крутые скаты, так как ветер не сможет спокойно сдувать снег.

Самый маленький угол наклона допускается при использовании рубероида и других рулонных материалов и составляет всего 5-10 градусов. При использовании шифера, необходимо делать уклон на градусов 15-25. Черепице необходимо более 25 градусов клона и вплоть до 50 при плохом обдуве местности ветром.

Односкатная крыша своими руками

Односкатная крыша является надежным и доступным вариантом, который отличается от других рядом преимуществ:

• проект такой крыши нужно признать одним из простейших;
• наклон здесь составляет около 25 градусов, что обеспечивает отличную стойкость к погодным воздействиям;
• вариант является экономичным по сравнению с двускатной классической крышей, так как не нужно тратить тепло на прогрев чердачного пространства, да и строительных материалов нужно здесь меньше;
• ремонтировать такую крышу и удобно, и недорого.

Одним словом, строительство односкатной крыши — это разумный выбор. При сооружении односкатной крыши своими руками нужно подготовить инструменты, материалы и пошагово выполнять данные нами инструкции.

Обязательно потребуются:

• доски для стен и пола;
• деревянные брусья;
• шиферные гвозди и шифер;
• материалы для теплоизоляции;
• материалы для гидроизоляции;
• пароизоляционные материалы;
• гвозди для монтажа досок и бруса.

Оборудование для строительства крыши

Для строительства односкатной крыши будут нужны самые обыкновенные инструменты, имеющиеся в каждом доме:

• топор;
• нож;
• молоток;
• ножовка;
• строительный степлер.

Такая крыша нуждается в обрешетке и контробрешетке, для которых нужен брус 5 на 5 сантиметров.

На первом этапе необходимо определимся с углом наклона односкатной крыши и сделать ее чертеж.

Определение угла наклона кровли из профилированного настила

В отличие от двускатной крыши, уклон односкатной находится в узком диапазоне – 20-25 градусов.

Традиционно для изготовления односкатной крыши используется профнастил и металлочерепица. Это покрытие является одновременно и легким, и прочным, не нуждается в серьезных затратах времени и труда при монтаже.

Советы

Как и везде, основой односкатной крыши является стропильная система. Специалисты считают, что смонтировать стропила для этого типа конструкции достаточно легко, с задачей сможет справиться каждый желающий. Рассмотрим, что именно нужно соблюсти, чтобы получить отличный результат.

Прежде всего, нужно определиться с направлением уклона будущей кровли. Для этого важно знать сторону, с которой чаще всего дует ветер, чтобы расположить уклон в наветренном направлении. В этом случае результат будет самым надежным и безопасным.

При совершении работ важно не забывать о технике безопасности. Лучше использовать прочные лестницы и тросы, рабочую одежду и обувь. Правильным будет не оставлять инструменты на крыше, а носить их с собой в специальном строительном поясе.

Прежде всего, важно знать, что односкатная кровля бывает двух типов:

• невентилируемая;
• вентилируемая.

Невентилируемая кровля используется при создании террасы. Односкатная крыша в этом случае делается с уклоном в 3-6 градусов. На террасе можно расположить все, начиная с клумбы и заканчивая бассейном, но в зимнее время такое сооружение потребует определенных затрат и усилий.

Вентилируемый вариант делается с уклоном 5-12 градусов. Вентиляция обеспечивается благодаря промежутку между изоляционными слоями и особыми отверстиями сбоку крыши. Воздушные потоки, двигаясь в кровельном пироге, увеличивают срок его эксплуатации. Такой тип крыши тоже обязательно нужно очищать в зимнее время.

Необходимо, чтобы стропила односкатной крыши равномерно распределяли нагрузку от осадков, ветра и веса всей системы на опоры.

По способу прикрепления к опоре стропила разделяют на:

• наклонные;
• висячие;
• скользящие.

Скользящие обычно используются в бревенчатых домах. В этом случае стропила опираются на бревна мауэрлата, а со стеной соединяются при помощи специального устройства. Стропила этого вида готовы к усадке сруба без повреждения конструкции.

Наклонный вид стропил опирается нижними концами ног на наружную стену, а верхние соединены между собой и опираются на особые стойки и подкосы.

Висячие опираются лишь на концы здания и, как правило, используются в небольших сооружениях, ширина которых не превышает 7 метров. Из перечисленных эта конструкция самая сложная.

Для изготовления стропил применяются хвойные породы древесины, иногда используются железобетонные и металлические элементы. Толщина брусьев напрямую зависит от величины нагрузки, которую им предстоит нести.

Перед монтажом стропила обрабатывают шкуркой и просушивают. Древесину пропитывают всевозможными защитными составами (антибактериальными и противопожарными), чтобы избежать гниения и возгорания. Чтобы облегчить работы на самой крыше, сборку и обработку стропил чаще всего совершают на земле.

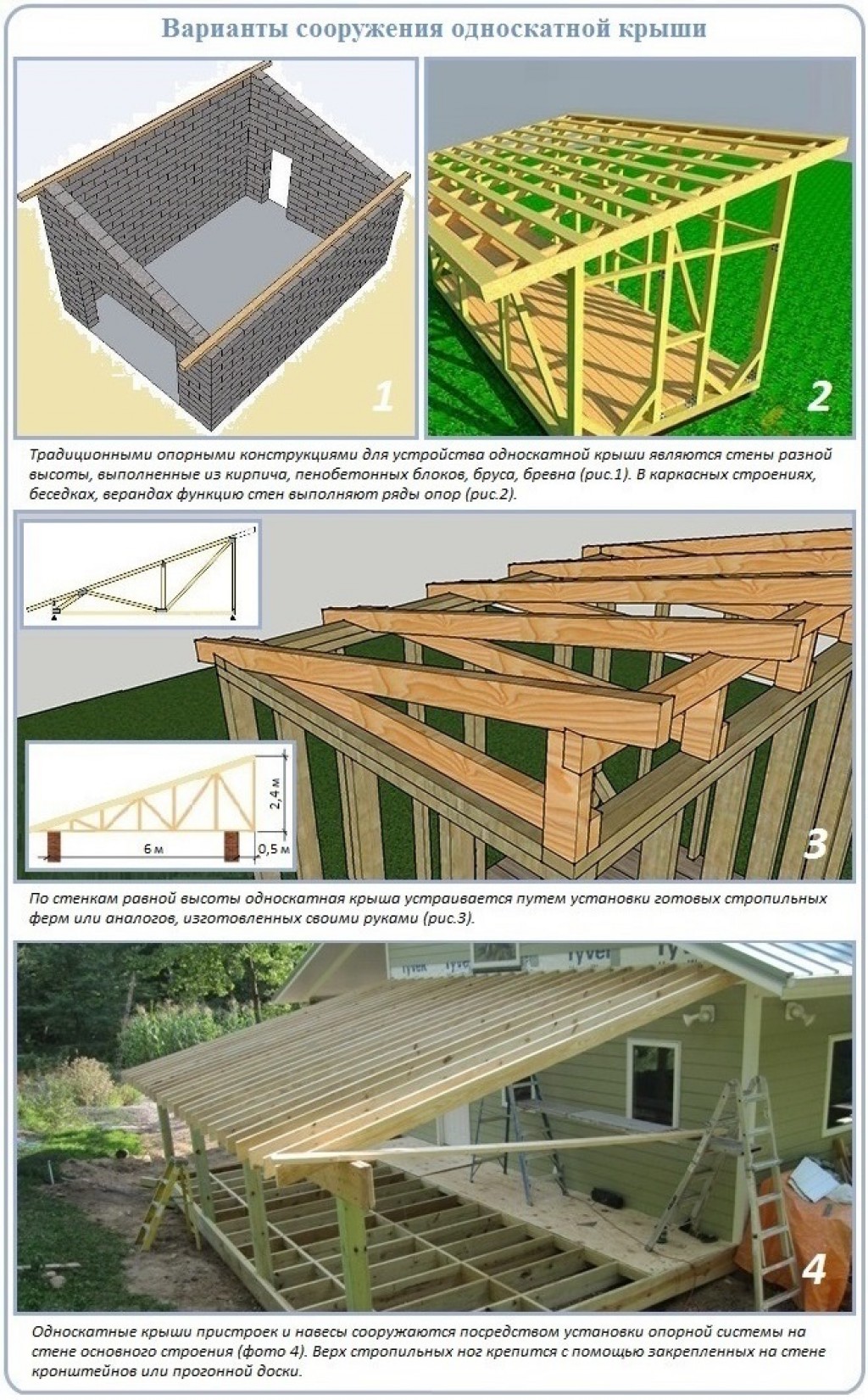

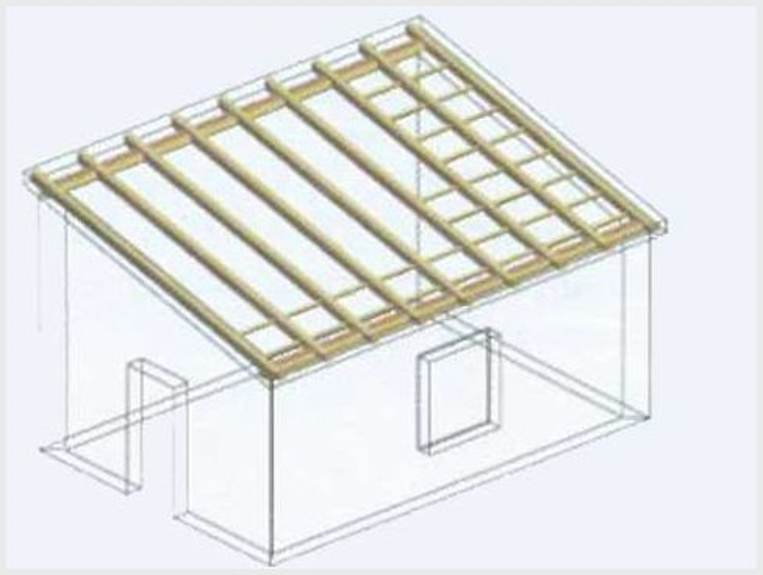

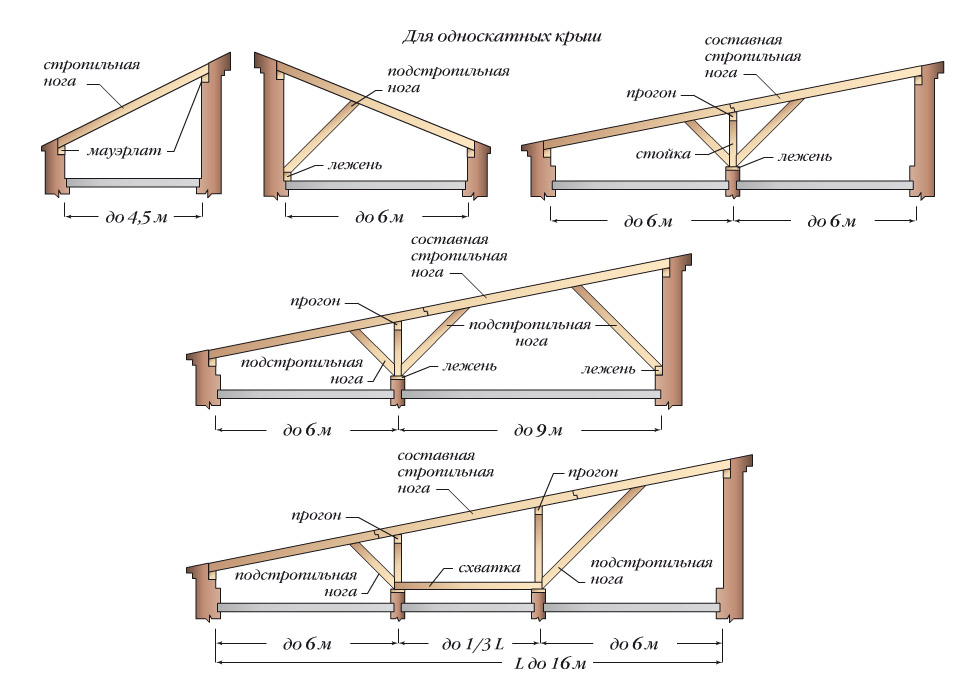

Чертежи односкатных крыш большой длины:

В правильно собранной конструкции стропильные ноги фиксируются на балках, образуя с ними прямоугольный треугольник. Концы стропил расположены с одной стороны на краю здания, а с другой – прямо на вертикальной балке.

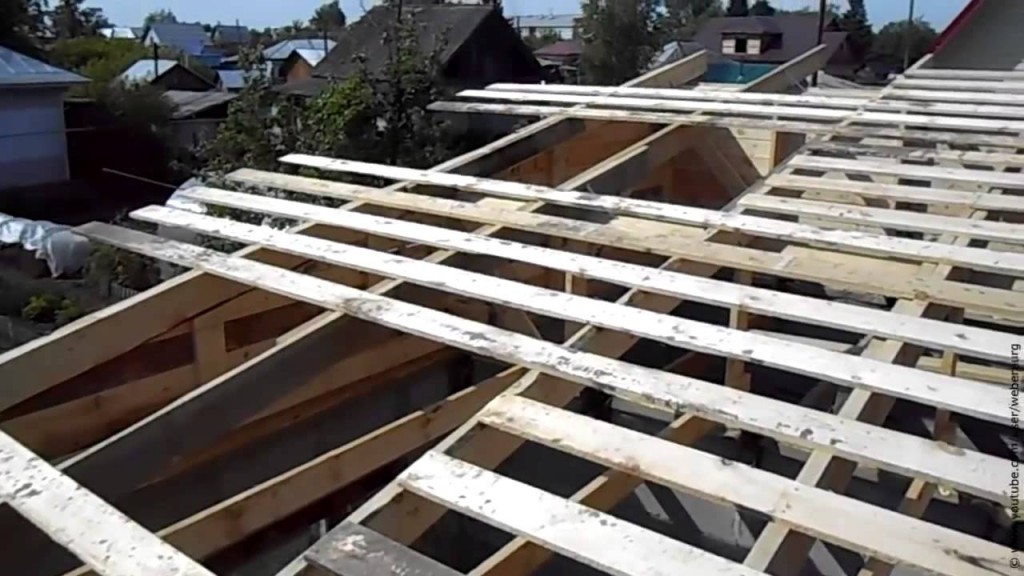

Следующим этапом после завершения монтажа стропильной системы является возведение обрешетки односкатной кровли. Для этого этапе используют бруски 50 на 50 миллиметров, располагая их поперек стропил.

В зависимости от того, какое кровельное покрытие используется, бруски могут быть расположены с промежутками или непрерывным слоем. Вслед за обшивкой принимаются меры по изоляции конструкции, после чего настилается кровля.

Можно сказать, что монтаж крыши почти завершен.

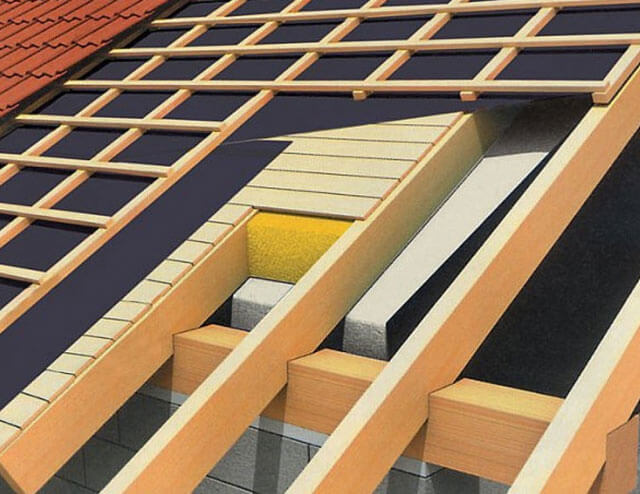

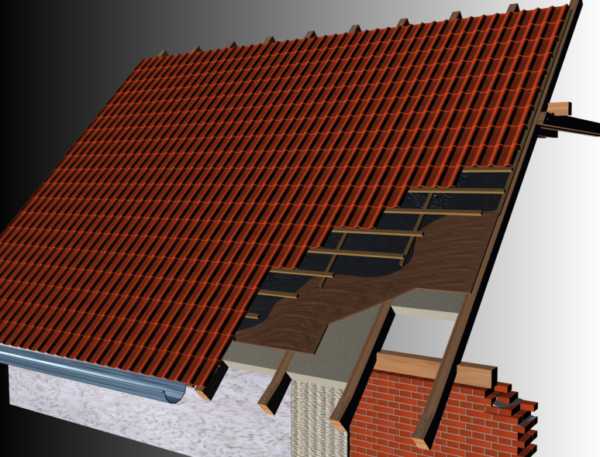

Утепление крыши

Утеплять односкатную крышу нужно точно так же, как и любую другую. Здесь нет особенных отличий, следуйте пошаговыми инструкциям. Все остальные виды изоляции (от шума и пара) также совершаются без изменений.

Расчет угла ската крыши

• Рассчитывается угол ската исходя из того, что крыша имеет форму треугольника, у которого один угол всегда прямой. Этот угол образуют катеты из балок перекрытия и фронтонной части конструкции, а стропила в этой фигуре играют роль гипотенузы.

Как рассчитать угол ската или высоту фронтона?

На представленном рисунке применены следующие условные обозначения:

— Lc — длина стропильной ноги;

— Lbc — высота фронтона от балок перекрытия до пересечения с плоскостью кровли;

— Lсд – ширина дома;

— А – выбранный или рассчитываемый угол наклона ската.

Если вспомнить базовый школьный курс тригонометрии и вооружиться калькулятором, то не представит никакого труда рассчитать все параметры будущей крыши, опираясь на исходные величины. Ширину здания несложно промерить, а в качестве второго параметра может выступать либо желаемая высота фронтона, либо выбранный угол ската кровли.

Итак, если за основу берется ширина здания и планируемая высота фронтона, то угол ската несложно рассчитать формулой:

TgA = Lbc : Lсд

Если же в основу расчетов принимается выбранный угол ската кровли, то высота фронтона будет равна:

 Lbc = TgA× Lсд

Теперь несложно рассчитать и длину стропильной ноги:

Lc = Lсд : СosА

При этом не забываем, что длина стропила, вычисленная подобным образом – это только до пересечения с плоскостью стен, без учета козырьков с фасадной и тыльной стороны здания.

• Уклон угла ската выбирается в зависимости от некоторых критериев, одним из которых является выбранный вид кровельного материала, так как для каждого из них рекомендовано выбирать определенное значение или параметр, максимально близкий к нему, например:

— Профнастил требует уклона не менее 8º.

— При применении металлочерепицы, можно делать крышу со скатом в 30º.

— Для шифера хорошо подойдет величина угла в 20—30°.

— Для рулонных кровельных материалов, таких, как рубероид, а также другой мягкой кровли рекомендован угол уклона ската от 5—7°, но не меньше.

Мнение эксперта:

Масальский А.В.

Редактор категории “строительство” на портале Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Если крыша не имеет системы подогрева, а строение расположено в регионе, где в зимнее время выпадает большое количество осадков, то лучшим вариантом будет односкатная крыша, устроенная под углом в 40—45°, каким бы кровельным материалом она ни была покрыта.

Кроме вышеперечисленных данных, нужно разбираться, какие виды стропильных систем бывают.

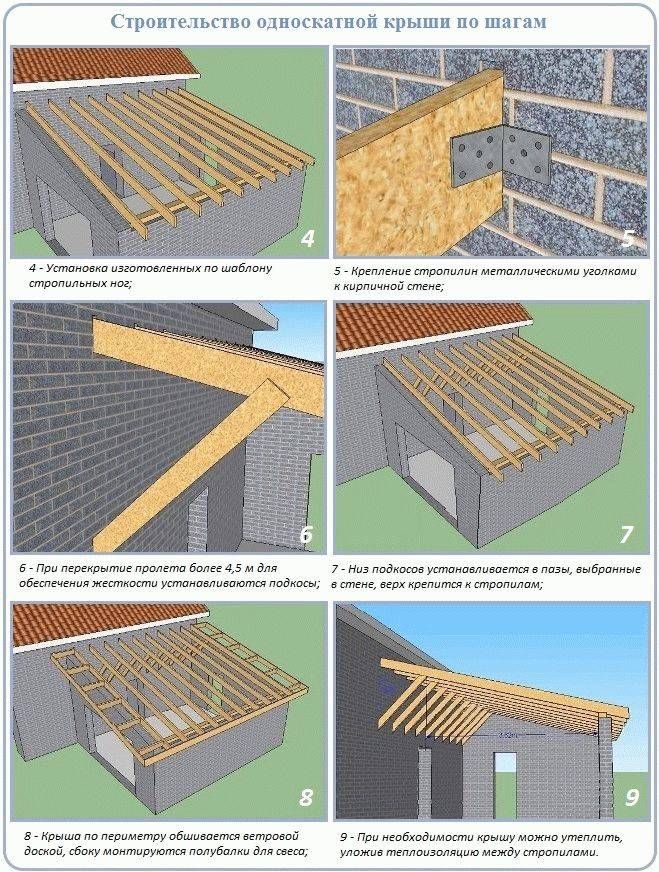

Последовательность монтажа

Теперь мы расскажем, как делается односкатная крыша своими руками пошагово. Как правило, монтаж крыши начинают с установки мауэрлата. На этот брус будут опираться стропила. Если ваша постройка выполнена из древесины, то роль мауэрлата будет играть последний венец. Для сооружения из кирпича или бетона мауэрлат делают из древесины (брус 100х100 мм). При этом его необходимо изолировать от стен посредством слоя рубероида.

Установка стропильной системы

Теперь начинаем делать каркас крыши, то есть устанавливать стропильные ноги. Для стропил лучше взять брус сечением 0,05х0,15 мм и установить его с шагом 0,8-0,9 м. При этом вы можете использовать один из двух вариантов установки стропильной системы:

Рекомендуем к прочтению:Строительство односкатной крыши для бани

1. Самый экономичный вариант – это монтаж стропильных ног на две противоположные отличающиеся по высоте стены здания. Для работы вам понадобится минимальное количество пиломатериалов. Пошаговая инструкция по установке стропил выглядит следующим образом:

• после укладки бруса мауэрлата поперек него кладут доску, которая должна выступать с двух сторон на 40-50 см;
• на доске делают разметку запила под стропила (ширина запила должна точно совпадать с шириной стропильной ноги, а высота не должна превышать треть высоты элемента);
• после изготовления шаблона запилы размечаются на мауэрлате под каждую стропильную ногу;
• после выполнения запилов и укладки стропил они крепятся к горизонтальному брусу посредством гвоздей или саморезов.

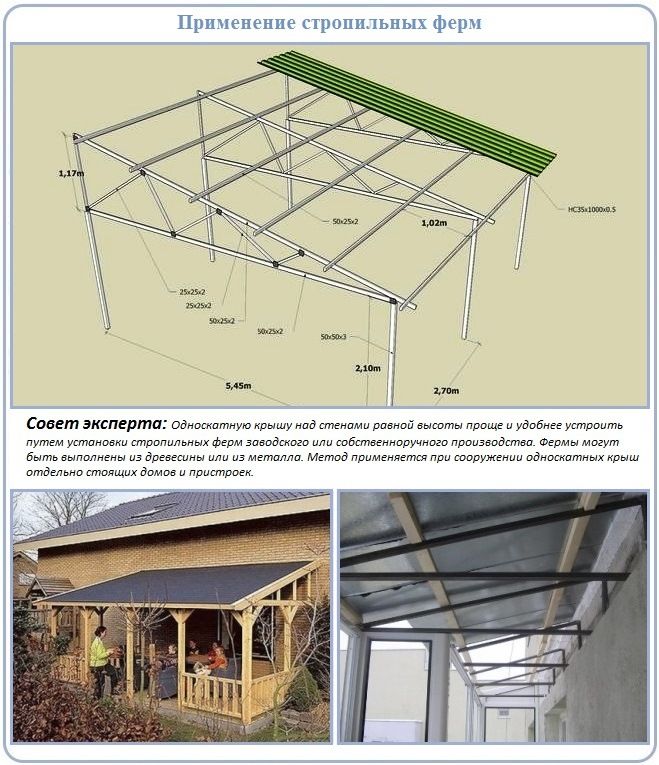

1. В случае установки стропил на стены одинаковой высоты проще изготовить треугольные фермы из древесины, состоящие из стропил, стоек и горизонтальных балок. В этом случае вам не нужно наращивать одну из несущих стен до требуемой высоты, но расход древесины при таком монтаже увеличивается. Однако благодаря тому, что ферму можно собирать на земле, процесс монтажа значительно упрощается и ускоряется. Смонтированная на земле ферма поднимается на дом при помощи лебедок или другой грузоподъемной техники. В остальном процесс выполнения запилов в мауэрлате и укладка ферм на горизонтальный брус не отличаются от описанного выше способа.

Нередко при монтаже стропил требуется использовать дополнительные распорки, подкосы или опоры. Число дополнительных элементов и место их монтажа зависит от таких факторов:

• веса несущего каркаса крыши;
• угла наклона;
• расстояния между несущими стенами;
• протяженности стропильной ноги;
• разновидности кровельного покрытия;
• выбора теплоизоляционного материала.

Гидроизоляция и обрешетка

Теперь можно выполнять гидроизоляцию. Для этого выбранный материал (рубероид или полиэтиленовая пленка) раскатывается поперек стропил. Первый ряд укладывается по низу ската, а каждый последующий ряд перекрывает предыдущий на 0,15 м. Стык полос проклеивается скотчем. Крепится гидроизоляция к стропилам при помощи строительного степлера.

Если вы решили делать вентилируемую крышу, то между слоем гидроизоляции и кровельным материалом должен быть вентиляционный зазор. Для его обустройства на стропильные ноги поверх гидроизоляции набиваются контррейки. Для этих целей используют брус сечением 0,3х0,4 см.

Приступаем к выполнению обрешетки. В зависимости от выбранного покрытия кровли она может быть сплошной или разреженной. Для изготовления сплошной обрешетки можно использовать доску, влагостойкую фанеру или ОСП. Как правило, такая обрешетка нужна под мягкие кровельные покрытия или стеновой тонкий профилированный лист. Для выполнения разреженной обрешетки берут доску, которую укладывают с шагом 0,3-0,4 м. Теперь можно настилать подходящее кровельное покрытие.

Утепление

О том, как правильно выполняется монтаж односкатной крыши, вы можете узнать из предложенного видео:

На последнем этапе выполняют утепление кровельной конструкции. Работы ведут с внутренней стороны крыши. Теплоизоляционный материал закладывают между стропилами так, чтобы он плотно прилегал к ним без щелей и зазоров. Для этого плиты утеплителя лучше выбирать шириной чуть больше, чем шаг стропильной системы.

В качестве утеплителя лучше использовать минеральную вату, поскольку она более плотная и не будет провисать и требовать дополнительной фиксации веревками. Теперь поверх утеплителя к стропилам крепим пароизоляционную мембрану. Для фиксации используем степлер. Обязательно делаем нахлест полос, а стыки проклеиваем лентой.

Как сделать крышу односкатную своими руками — варианты + инструкция!

Крыша односкатная – пожалуй, самый простой вариант кровли.

Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома.

Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

Как сделать крышу односкатную своими руками

Чем хороша односкатная крыша?

Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

Односкатные крыши

Достоинства односкатной кровли:

• максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
• возможность использования любого кровельного материала;
• незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;

Беседка с односкатной крышей

Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

• небольшой вес;
• возможность экономить деньги и строительные материалы;
• при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

Но односкатная кровля не лишена и недостатков. К ним можно отнести:

• скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
• то, что чердак и мансарда не получатся большими.

Пример односкатной крыши

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта.

В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство.

Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей

Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов.

Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию.

Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

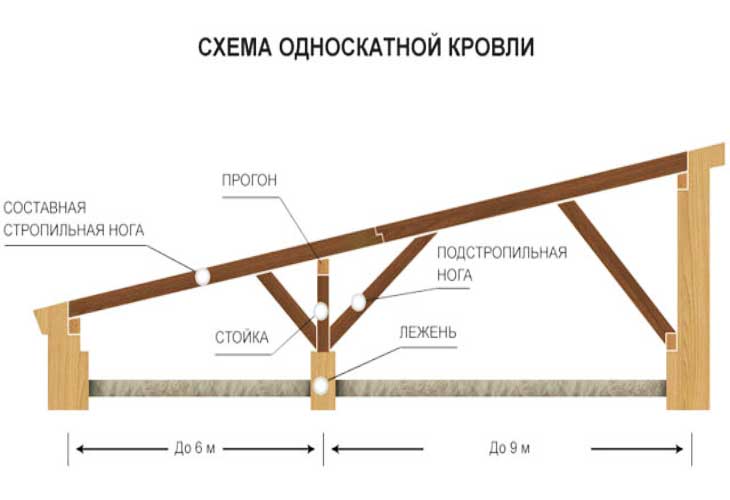

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги.

А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Калькулятор расчета нагрузки на стропила односкатной крыши

Перейти к расчётам

Калькулятор расчета длины стропила односкатной кровли

Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

• строительными нормами и правилами СНиП , которые носят название «Общественные здания и сооружения»;

Выбор материалов для строительства

Строительство односкатной крыши – очень важная и ответственная работа. И выполнять её нужно, используя только качественные материалы.

Лучше всего выбирать древесину хвойных пород – она меньше подвержена гниению и реже поражается грибком и плесенью.

Влажность не должна превышать 22%. В противном случае, в процессе усушки материал может изменить форму, что приведёт к повреждению всей конструкции крыши. Конечно, на дереве не должно быть трещин и других дефектов, снижающих его прочность и долговечность. Следите, чтобы материал не был поражен жучками-древоточцами – этот дефект не бросается в глаза, из-за чего является ещё более опасным.

Желательно выбирать материал, уже обработанный антисептиком и антипиреном. Это гарантирует, что со временем на дереве не появится плесень, а кроме того, что оно сможет долгое время противостоять огню, обеспечивая целостность конструкции крыши.

Укладка брусьев

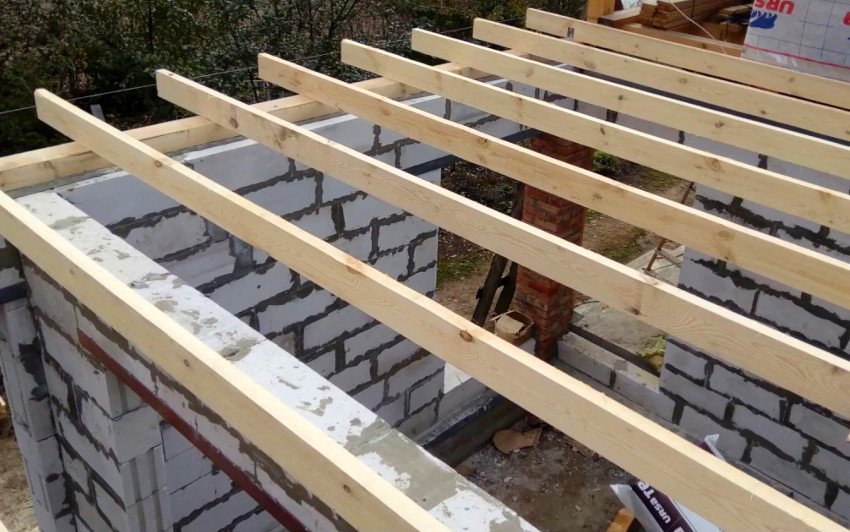

Балки укладываются по верхней части стены, шаг при этом составляет 70–80 см. Основанием служит сейсмопояс или мауэрлат.

Если вы уже начали или только планируете строительство двухскатной крыши своими руками, то изучите полезные советы в нашей статье.

Не каждый сможет правильно утеплить кровлю. В этой статье вы найдете полезное и наглядное видео об утеплении крыши изнутри.

Сейсмопояс – это конструкция на основе монолитного железобетона, создаваемая по верхнему периметру стены. Она в точности повторяет контур стен и непременно бывает замкнутой.

Целью ее использования является повышение уровня сопротивления всей конструкции по отношению к вызываемым ветром деформирующим нагрузкам.

При создании сейсмопояса должна монтироваться опалубка. Ее высота будет немного больше высоты проектируемой конструкции.

Затем производится установка армирования. Его можно делать немного уже стены (на пару сантиметров). Образовавшийся промежуток заполняется пенополистиролом.

Мауэрлат представляет собой брус, укладываемый вдоль периметра наружной стены и выполняющий роль нижней точки опоры для стропил.

Целью использования этого элемента является распределение передаваемой опорными точками нагрузки на общую площадь верхней части стены.

Нижний конец односкатной кровли должен находиться с подветренной стороны.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

• Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
• Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Внимание! Рассчитанное значение должно быть оптимизировано с точки зрения периодичности очищения крыши и вероятности повреждения кровли из-за сильных порывов ветра.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

• Менее 10 градусов – выбирают рулонные материалы;
• От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
• От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
• 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Внимание! Если планируется использование тяжелого и хрупкого материала, от устройства крутоуклонных крыш стоит отказаться.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Процесс монтажа

Изучив устройство односкатной крыши, выстроить ее своими руками пошагово будет несложно. Начинают с закупки и расчёта нужных стройматериалов, а дальше действуют в соответствии с замыслу:

1. По окончании того как коробка хозяйственной постройки готова, на верхнюю часть боковых стен настилают мауэрлат. Предварительно гидроизолировав место установки, долгим сверлом делают отверстия под анкерные болты. Мауэрлат обрабатывают антисептиком, позволяют просохнуть, а после этого кроме этого сверля. После этого кладут на стену, вставляют анкеры и туго затягивают.
2. Распиливают доски, предназначенные для изготовления стропильных ног определённой расчетом длины. Прежде всего устанавливают крайние стропила (фронтонные и тыльные), между ними натягивается бечёвка, которая является ориентиром для установки остальных ног. Чем тяжелее кровля, чем круче ее скаты, тем чаще находятся стропила.
3. Следующий этап – гидроизоляция стропил. Для этого применяют гидроизоляционную пленку, которая продается в виде рулонов. Полосы пленки крепят строительным степлером на протяжении крыши, начина с низу. Полосы укладывают не в стык, а в нахлест 10-15 см.
4. Поверх стропил гидроизоляционную пленку фиксируют реками контр-обрешетки. Их толщина 3-5 см формирует вентиляционный зазор.
5. Прибивается обрешетка. Сплошная, в случае если кровельный материал в рулонах, не держит форму. Решетчатая , если употребляется профнастил либо металлочерепица.
6.  Важная фаза – настил кровельного материала. Как верно его выполнить, зависит в первую очередь от его типа. Для крепления применяют особые саморезы, поставляемые в наборе с кровлей, оцинкованные с каучуковой головкой, которая деформируясь при закручивании, защищает отверстие от проникновения жидкости. Кровельный материал также настилают с нахлестом минимум 10 см.
7.  Остается лишь оборудовать систему водостока, закрепить карнизные и ветровые балки. Фиксаторы для желоба водотока советуют применять пластиковые, каковые отличии от железных не подвержены коррозии и крепятся прямо на ветровую доску.
8. Устанавливают снегозадержатели, предотвращающие самопроизвольный сход снега. Они являются маленький карниз, закрепленный по нижнему краю ската.

Утепление крыши

Утепление крыши каркасного дома производить несложно, главное соблюдать ряд требования. Так, важно правильно подобрать используемый материал по размеру. Именно это является гарантией того, что внутри дома летом будет прохладно, а зимой тепло. Для утепления можно использовать различные материалы, представленные на современном рынке, чаще всего применяется обычный минеральный утеплитель.

Утепление крыши минеральной ватой.

Если вы используете плоский вид конструкции крыши, в качестве утеплителя лучше использовать керамзит, материал также применяется для утепления конструкции каркасного дома между этажами. При монтаже утеплителя обязательно создаются зазоры, они позволяют избежать скопления конденсата за счет активной вентиляции.

К элементам каркаса теплоизоляционные материалы крепятся вплотную, особенно это касается твердых утеплителей: пенопласт или пенополистирол.

Профилактика повреждений односкатной кровли

Одной из главных проблем подобных конструкций является слишком большое количество осадков, выпавших зимой. Именно масса снега негативно действует на состояние кровли, поэтому нужно принимать меры, позволяющие решить эту проблему. Одними из наиболее опасных являются оттепельные снегопады, которые могут вызвать сложности из-за того, что снег налипает на кровлю.

Чтобы избежать сложностей из-за чрезмерного количества снега, нужно еще на стадии разработки внешнего вида кровли продумать то, как будет проходить её эксплуатация, а также оценить расположение выходов на крышу и окон с этой точки зрения.

Осмотр кровли тоже необходимо проводить ежегодно, а особое внимание уделять нужно состоянию кровли и стропильных конструкций. Иногда может иметь место ослабление древесины из-за поражения гнилью, а могут быть и проблемы из-за грызунов.

В рамках ежегодного осмотра не помешает удалять различный мусор, скопившейся между волнами шифера, поскольку именно он оказывает негативное влияние на состояние покрытия кровли. Во время дождя здесь скапливается большое количество воды, которая постепенно разрушает шифер, да и снег набираться будет быстрее.

Подведя краткие итоги, можно сказать, что в данной статье был дан достаточно подробный ответ на вопрос «как сделать односкатную крышу?». Мы рассмотрели большую часть важных моментов и даже привели пример подходящего способа укладки финишного покрытия. Конечно, шифер – это не единственный подходящий вариант, но и про другие типы покрытий вы можете узнать на нашем сайте, прочитав статью, посвященную каждому виду материала.

Применение односкатной крыши и ее преимущества

Односкатную конструкцию крыши применяют для:

• гаражей;

• дачных домов;

• хозяйственных построек;

• бытовок;

• навесов;

• веранд.

Кровля этого типа имеет ряд преимуществ, среди которых можно выделить:

• малый вес конструкции;

• технология монтажа достаточно проста;

• легкость установки дымохода и водосточной системы;

• ее возведение не требует больших денежных затрат;

• возможность использования различных кровельных материалов.

Также следует отметить, что конструкция односкатной крыши может быть невентилируемой и вентилируемой. Невентилируемый тип используется в пристройках-террасах.

Вентилируемые односкатные кровли обычно имеют уклон 5-20 градусов. С обеих сторон вентилируемой кровли под карнизами делают отверстия для проветривания. Вентилируемое пространство между утеплителем и гидроизоляционным материалом увеличивает срок эксплуатации постройки.

Монтаж односкатной крыши — пошаговая схема

Шаг 1: монтируем деревянную опору для стропил

На несущие стены сначала монтируется мауэрлатный брус сечением не менее 100х100 мм – к нему будут крепиться стропила. Чем выше наклон кровли, тем больше сечение этого бруса. Перед укладкой мауэрлатный брус пропитывается антисептическими составами, между ним и бетоном (кирпичом) прокладывается толь или рубероид. Чем длиннее и ровнее мауэрлатный брус – тем лучше. Его устанавливают строго по уровню, с жесткими требованиями к горизонтальности. Крепление мауэрлатного бруса к несущим стенам выполняют в два этапа. Сначала его «наживляют» на несколько анкерных болтов, потом еще раз проверяют горизонтальность – и только потом жестко затягивают на остальные анкера. Шаг между крепежными болтами соответствует межстропильному расстоянию, он равен 100-150 см.

Шаг 2: готовимся укладывать стропила

В качестве стропил используется доска прямоугольного сечения, размерами от 50х100 мм, обязательно обработанная антисептическими составами. Длина стропил должна превышать пролет крыши на 30-50 см. Расстояние между стропилами зависит от тяжести кровли и угла ее наклона. Для листовых кровельных материалов можно выдерживать размер в 150 см, для шифера или натуральной черепицы придется сделать его уже – от 100 до 120 см. Для должной прочности стропильные доски настилают торцом вверх и врезают в мауэрлатный брус. Под врезки выпиливаются пазы одного размера, немного превышающие ширину стропил. Хорошим решением будет отметить место и размер вырезов сразу по всей длине бруса. Наклон вырезов в точности повторяет угол уклона односкатной кровли. Древесина между горизонтальными вырезами вырубается широкой стамеской.

Шаг 3: монтаж стропил

Укладка стропил в пазы – ответственный этап кровельных работ. Крайне важно выдержать постоянство наклона каждой стропильной опоры. Поэтому сначала точно устанавливаем две крайние стропильные доски, ориентируясь на выложенные стены. Потом между ними натягивается вспомогательная леска. С помощью лески легко ориентироваться, насколько точно укладываемые в пазы стропила образуют единую плоскость. Каждая доска прибивается к мауэрлатному брусу длинными гвоздями (размером от 120 мм и более) в нескольких местах.

Шаг 4: дополнительный крепеж и обрешетка

Если пролет между стенами превышает 4.5 метра, стропила дополнительно усиливают треугольными подпорками по периметру крыши или отдельными опорами в центре чердачного помещения. Качество такого усиления проверить очень просто – грамотно уложенные стропила не должны прогибаться под нагрузкой 70-80 кг (средний мужской вес). Следующие этапы кровельного обустройства связаны с набивкой обрешетки на стропильную конструкцию, гидроизоляцией и теплоизоляцией крыши и установкой на нее кровельных материалов – что подробно описано в других статьях нашего сайта.

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, среднее: 0 из 5) Поделитесь с друзьями!

Монтаж обрешетки

Обрешетка является опорным элементом, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги.

Стропильная доска должна на полметра выходить за линию стены.

В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

• Если покрытие листовое, то достаточно шага в 1,5 метра;
• Для шифера шаг следует делать около 1 метра;
• Под профнастил укладывают сплошную обрешетку.

Стропила крепят к мауэрлату путем врезки в доску под углом.

Строение и устройство кровли из профнастила

Кровельный пирог — важная составляющая любой крыши. Конструкция всего кровельного пирога представляет собой последовательно уложенные слои материалов, обязательные для обеспечения тепла, создания микроклимата (влажности и систем проветривания) во всем здании. Устройство и способ укладки кровельного пирога зависит от назначения помещения.

Для жилого помещения слои кровельного пирога укладывают в следующем порядке, начиная с внутренней отделки помещения:

При обустройстве кровельного пирога для нежилого помещения слои утеплителя и пароизоляции не укладывают. Шахты воздушных потоков и выводы дымоходов оборудуют теплоизоляционным слоем, чтобы не допустить их промерзания.

Устройство крыши из профнастила: схема

Особенности проектирования

Знакомясь с тем, как сделать крышу односкатную, в первую очередь следует обратить внимание на разработку проекта кровельной конструкции. Необходимо определиться, в какую сторону следует направить уклон: его рекомендуется располагать в наветренном направлении. Таким образом, чтобы обеспечить высокую степень надежности и безопасности настила, желательно знать, с какой стороны чаще дует ветер в районе строительства. Стропильная система односкатной крыши должна равномерно распределять на опоры нагрузку от самой конструкции плюс атмосферную нагрузку в виде ветра и снега.

При проектировании важно предусмотреть определенный запас выносливости стропил в расчете на возможное повышенное количество осадков в снежную зиму.

Строительство односкатной крыши своими руками требует правильно выбрать угол наклона ската. При этом следует не только учитывать характерную для региона ветровую и снеговую нагрузку, но и заранее определиться с выбором кровельного материала. Чем больше осадков – тем больше должен быль наклон кровли. При этом крутой скат увеличивает парусность, то есть, конструкция испытывает более высокую ветровую нагрузку.

В качестве кровельного материала для односкатной крыши применяются:

• рулонные покрытия (уклон 5-10°);
• шифер волнистый и плоский (уклон от 20°);
• фальцевая кровля (уклон 18-35°);
• черепица (уклон 25-35°).

Угол наклона в определенной степени зависит и от гладкости материала – чем выше данный показатель, тем меньший угол наклона ската требуется. Если дом строится на открытой местности, наклон ската рекомендуется уменьшить, чтобы снизить парусность. Односкатная крыша своими руками у дома, стоящего в окружении высоких деревьев, должна иметь увеличенный угол ската, чтобы снег мог скатываться под собственным весом.

Работы по утеплению крыши

Для утепления крыши используются специальные теплоизоляционные материалы: минеральная вата, утеплители из полистирола и целлюлозные утеплители. Если односкатная крыша своими руками имеет наклон, то лучше всего будет использовать мягкие утеплители, они обладают низкой проводимостью тепла и просты в монтаже. Толщина теплоизоляционного слоя должна быть не меньше 10 см, в северных регионах России слой толщину увеличить, вплоть до того, что использовать несколько слоев теплоизоляции.

Если крыша плоская, то используется в качестве утеплителя керамзит или древесные опилки, такой тип материала дешев и обладает дополнительно отличными гидроизоляционными свойствами.

Инструкция по установке теплоизоляции:

1. Внахлест к обрешетке прикладывается гидроизоляционный слой, для крепления используют строительный степлер
2. В пространство между стропилами закладывается слой теплоизоляции
3. Производится монтаж контробрешетки, на которую крепят паробарьер
