Как сделать металлическую лестницу своими руками: взгляд со всех сторон

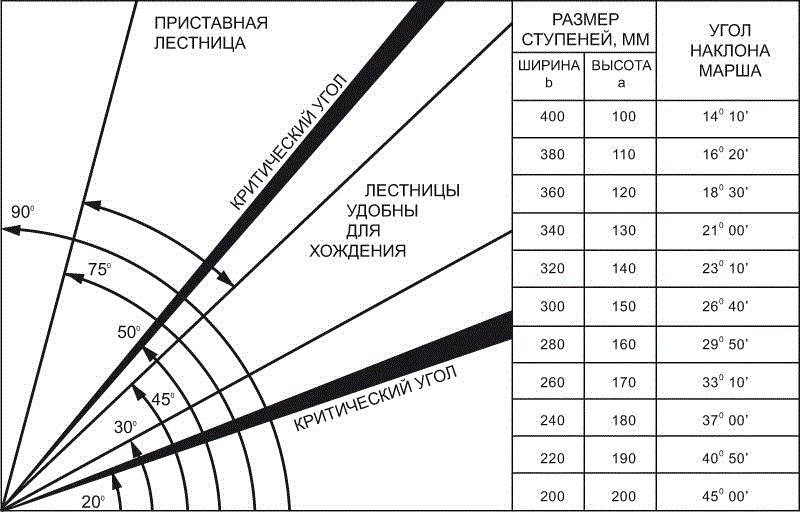

Какие бывают углы?

Сначала предлагаем посмотреть, как различаются все типы.

• До 30° пологие и пандусы;
• 30-45° являются бытовыми;
• 45-75° приставные.
• Более 75° хозяйственных нужд, для эвакуации, пожарные, которые фиксируются на стенах сооружений.

Именно от наклона и высоты межэтажного перекрытия будет зависеть число ступенек маршевого пролета. Оптимальным значением числа является 3-17. Здесь есть одна особенность. Число рекомендуется делать нечетное количество. Это нужно для того, чтобы заканчивать подъем с той же ноги, с которой он начат. Для основной массы людей эта особенность является наиболее удобной.

Виды лестниц и способы крепления

Разнообразие форм и размеров даже готовых решений дает возможность подобрать подходящий вариант для любого дома. Условно можно разделить на две основные группы:

• маршевые, которые, в свою очередь, подразделяются по типу конфигурации и могут быть: прямые, г-образные, п-образные, криволинейные;
• винтовые.

По типу конструкции также можно выделить несколько видов:

1. Открытые. Такие сооружения создают ощущение легкости и невесомости. Их можно размещать в комнатах.
2. Закрытые. Часто под лестницей обустраивается кладовка, шкафы. Интересным является выполнение ступеней в виде выдвижных ящиков. Как правило, такие пролеты занимают много места, но отвечают всем требованиям безопасности и комфортного передвижения.

   Пример эскиза кладовки под лестницей

3. Складные. Чаще используются для перемещения в хозяйственные блоки. Основной плюс таких конструкций – не отнимают полезную площадь дома.
4. Трансформеры. Технология не стоит на месте, поэтому и такие модели имеют право на существование. Превратить лестницу в обеденный стол или кровать вполне под силу современным дизайнерам.

Эти же конструкции могут монтироваться с забежными ступенями, в классическом варианте с подступенкой, оборудоваться площадками между пролетами. Материал для лестниц на второй этаж применяется самый разнообразный от классической древесины до стекла. Выбор зависит от дизайнерской задумки, возможности крепления, размера кошелька. Немаловажным является выбор и техническая возможность фиксации конструкции. Существует четыре основных способа:

1. Косоуры. Балка с фигурными вырезами в виде гребня под параметры подступенка и проступи. В таких устройствах сбоку виден торец ступени.

   пример деревянной лестницы на косоурах

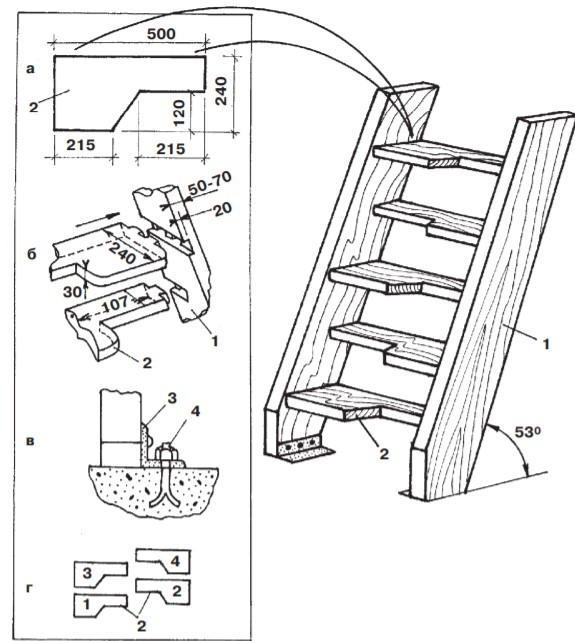

2. Тетива. В опорных балках делаются прорези (пазы) с внутренней стороны, в которые вставляются ступени (закрываются торцы).
3. Стойка. Опорная конструкция, характерная для винтовых лестниц.
4. Больцы. От немецкого «болты». Крепление ступеней происходит за счет установки больцов в стену (лучший вариант – кирпичная кладка). Несмотря на кажущуюся ненадежность, такие конструкции способны выдерживать нагрузку до 1,5 тонны.

Учитывая разнообразие форм исполнения, можно подобрать подходящий вариант.

Расчет необходимого числа ступеней с помощью калькулятора

Помимо математического подсчитывания числа порогов с помощью формулы можно воспользоваться специальной онлайн программой. Для получения требуемого результата достаточно заполнить поля калькулятора требуемыми данными. Далее, система сама рассчитает и предоставит готовый результат онлайн. Для того чтобы рассчитать число порогов, понадобятся такие данные, как:

• Длина и ширина проступи.
• Параметры подступенка.

Обычный калькулятор для расчета лестниц из дерева

Таким готовым шаблоном онлайн удобно пользоваться тем, кто затеял строительство лестницы, но не имеет большого количества опыта в решении этого вопроса. Поделитесь с нами информацией о том, как вам удалось грамотно рассчитать лестничную конструкцию и размеры ступеней лестницы самостоятельно.

Похожие публикации

• Секреты проектирования деревянных лестниц
• Как осуществить расчеты лестничных маршей?
• Расчет лестницы: о чем нужно помнить
• Дизайн и проектирование лестниц – залог роскошного интерьера
• Особенности стеклянных ступеней для лестниц
• Богатство выбора: плитки для ступеней

(Насколько Вам понравилась статья)

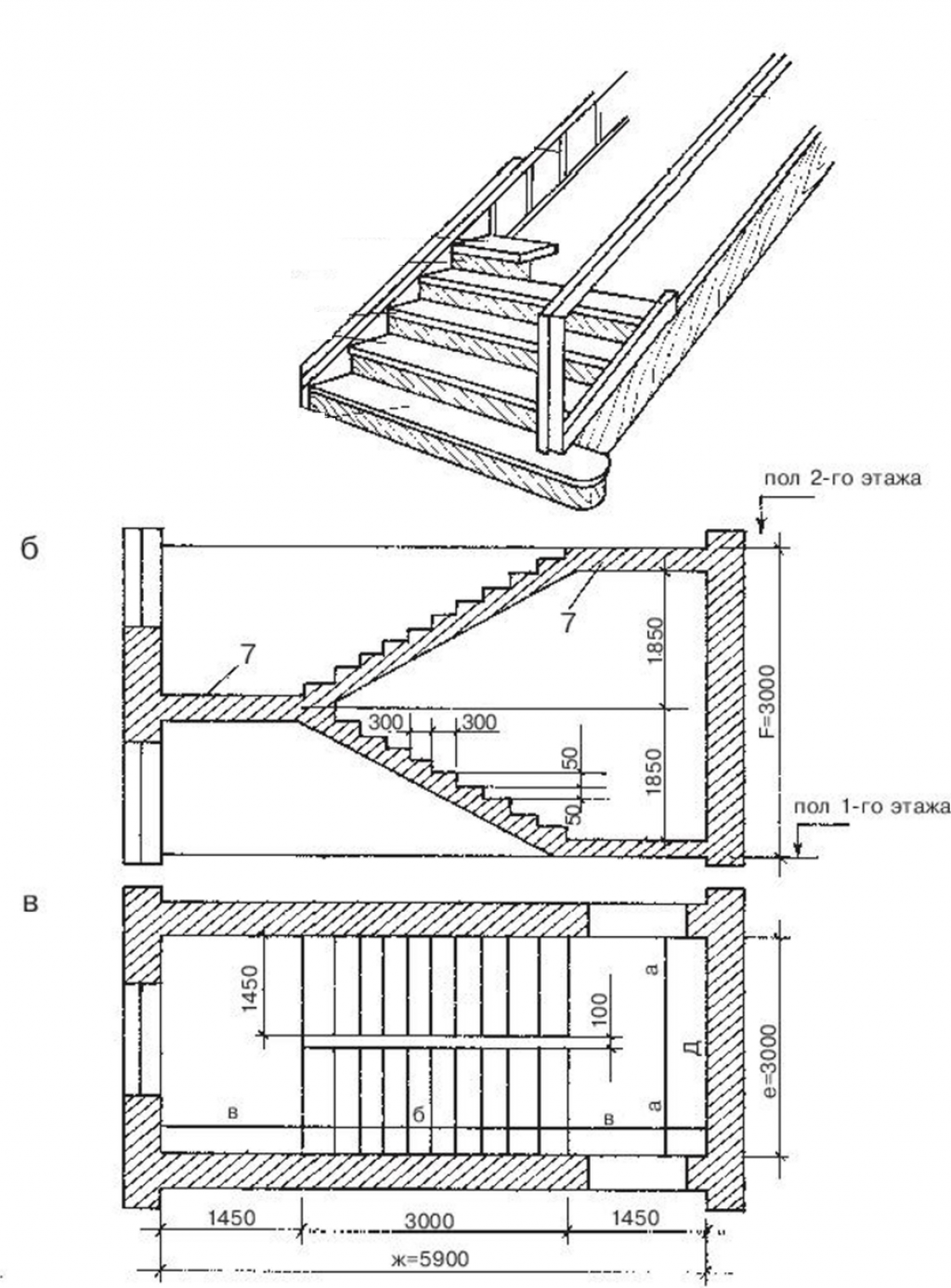

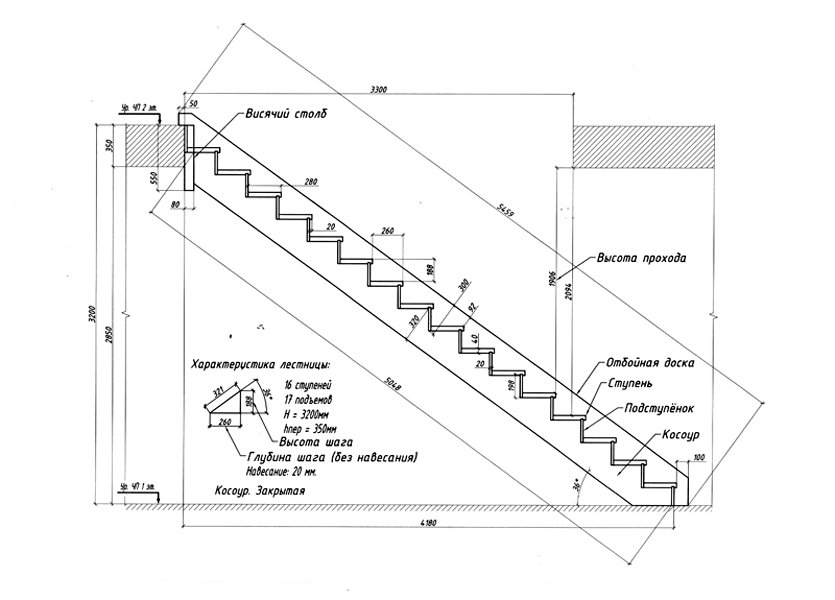

Деревянная лестница на второй этаж своими руками — схемы, четрежи

Элегантная деревянная лестница, украшающая интерьер — характерный атрибут загородной усадьбы. Все чаще частные дома строятся в два-три этажа или с мансардой в чердачном помещении. Без прочной, удобной и безопасной конструкции не обойтись. Изготовить своими руками ее совсем несложно. Нужны только навыки обращения с деревом, инструменты и тщательный расчет.

Виды лестниц

Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:

• маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;

Одномаршевая деревянная лестница

• маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен;
• винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу;
• полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры;

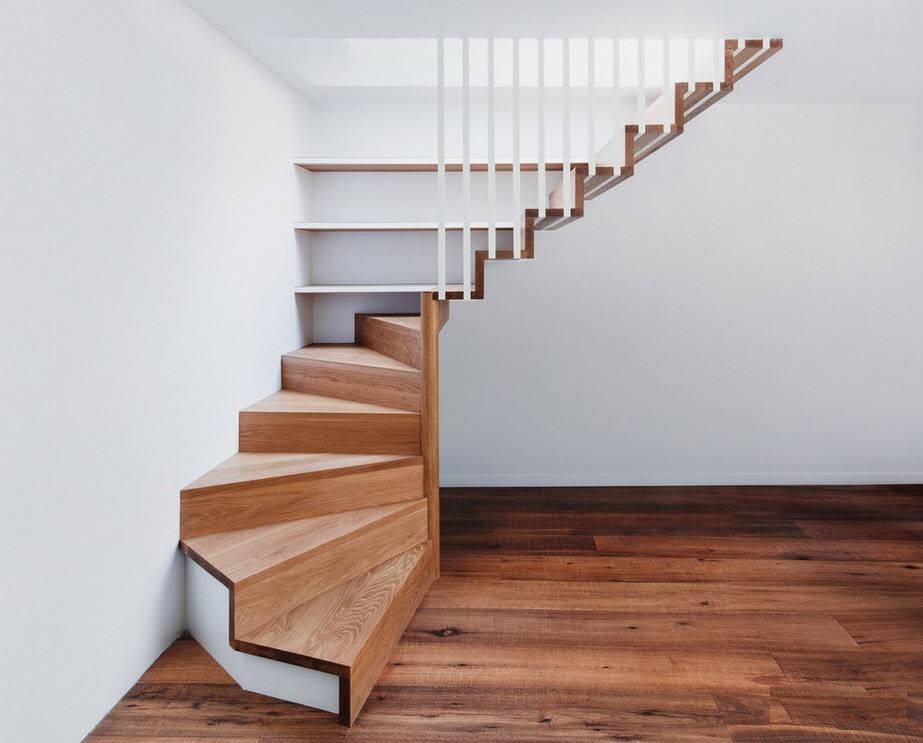

• забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;

Деревянная лестница с забежными поворотами

• T-образные — два марша, соединяющиеся в один;
• S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками;
• У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами;
• пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.

Друзья, мы настоятельно рекомендуем прочитать вам статью про лестницы на второй этаж, она получилось максимально информативной, также мы подготовили материал про металлические лестницы и их особенности.

Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.

Важно. Конструкцию лестницы выбирают с учетом габаритов комнаты, расположения дверных и оконных проемов, прохождения наиболее удобного трафика.

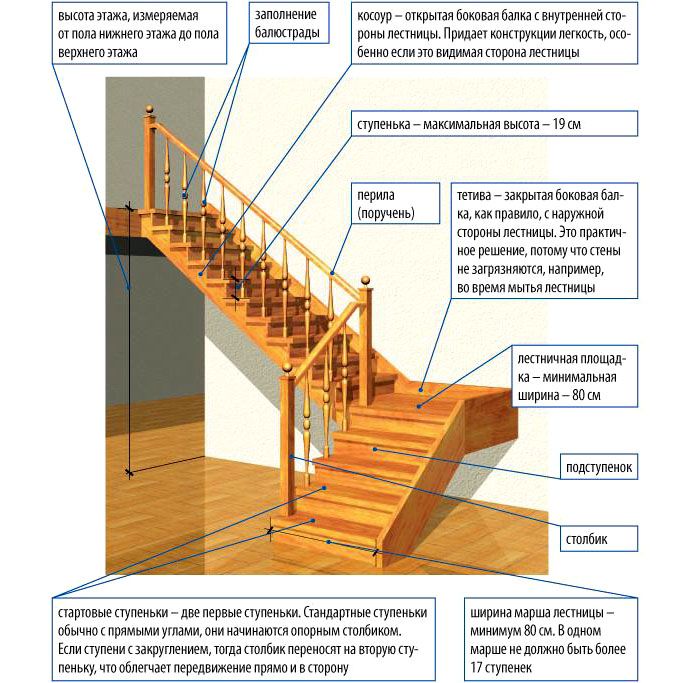

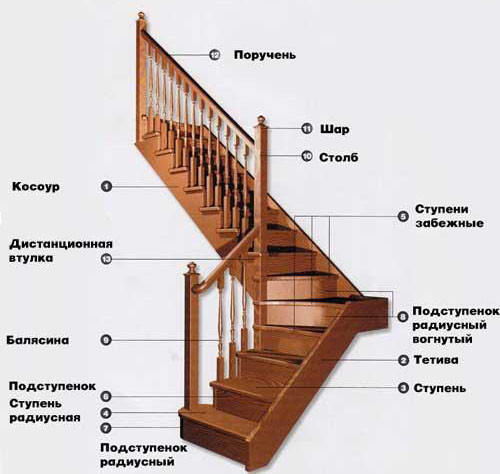

Конструктивные элементы

Деревянные лестницы состоят из несущего каркаса, площадок, ступеней с подступенками, ограждений.

Опорные элементы для маршей из дерева:

Несущие элементы изготавливают из дерева, металла, бетона, камня. Две-три разновидности могут компоноваться в смешанную систему.

Смежные марши соединяются лестничными площадками. Их устанавливают при длинных — свыше 18 ступеней — пролетах или в конструкциях сложных форм.

Горизонтальные детали лестниц — ступени — воспринимают вес человека при ходьбе, испытывают значительные истирающие нагрузки. Минимальная толщина элемента — 40 мм. Дополнительная установка вертикального подступенка усиливает конструкцию, уменьшает прогибы проступи.

Первая ступень — фризовая — часто выполняется шире и длиннее остальных. Называется «пригласительной», предназначена для удобного доступа с разных сторон.

Ограждения обеспечивают безопасность перемещения человека по лестнице и включают:

• балясины — вертикальные или наклонные опорные стойки;
• заполнения — сплошные панели или ригели;
• поручни — закрепленные на стене или установленные на балясины перила.

Ограждения изготавливают из дерева, пластика, стекла, металла или их комбинаций. Декоративное оформление разнообразно — резьба, ковка, окрашивание, плетение из шнуров, вставки из различных материалов.

Требования к лестницам и расчет

Материал и дизайн винтовых лестниц. Расчёт

Для изготовления винтовой лестницы подходят абсолютно все материалы, будь то дерево и металл или даже бетон. Опорная труба или стойка, как правило, делается из металла. Но она может быть и из прочного дерева, натурального камня или бетона, главное, чтобы была прочная. Ведь вся конструкция держится на ней.

Перила тоже играют немаловажную роль. Как правило, перила делают из декоративных материалов, в основном, из кованого железа. Ажурные материалы, красиво изготовленные из железа, придают интерьеру самый благоприятный вид.

При установке винтовых лестниц нужно учитывать прежде всего удобство и долгосрочность конструкции. Придерживание следующих правил поможет вам при установке наиболее долговечной и безопасной конструкции:

• Установка винтовой конструкции на специальной бетонной «подушке» является самым безопасным решением. Ведь винтовая лестница — конструкция большая и тяжёлая. Часто пол не может выдержать такой нагрузки. Нужно учитывать вес самой конструкции и людей, которые будут по ней передвигаться. Поэтому для продления срока службы вашего сооружения необходимо всё это рассчитать и при необходимости принимать соответствующее оптимальное решение.
• Идеальная высота прохода- 2м, чтобы при подъёме не задеть головой какие-либо элементы вашей конструкции.
• При установке данного сооружения нужно учесть то, что ширина ступеней должна быть не менее чем ваши стопы, чтобы было максимально удобно передвигаться по конструкции. Каждый поворот должен быть оснащён не меньше 12 ступеньками.
• Для обеспечения максимальной безопасности нужно, чтобы смежные ступеньки скреплялись друг к другу дополнительно.

И в заключение приводим наиболее важные детали, которые нужно знать при установке винтовых лестниц. Почему же именно такому виду сооружения мы отдаём преимущество, и что же нужно знать?

• Винтовая лестница являет собой элемент оригинальности и стиля. Поэтому она может подойти под любой интерьер дома.
• Не требует много места — 1,5-2 кв. м более чем достаточно, чтобы вы воплотили любую идею.
• Обходится дешевле, чем привычная лестница.
• Достаточно обладать минимальными навыками при расчёте и установке.

Конечно же, нужно знать правила безопасности и соблюдать их при передвижении по данному сооружению. Быстрая ходьба по ним не рекомендуется, так как довольно крутой угол наклона является источником опасности. Но надёжные перила могут быть, как никогда, полезны в таких случаях. Поэтому самым оптимальным вариантом является винтовая лестница, обладающая 30-40 градусами угла наклона. А высота перил рекомендуется от 0,90 до 1,2 м. Нечётное количество ступеней и закручивание против часовой стрелки также рекомендуется профессионалами, так как многие люди обычно поступают на первую ступень правой ногой.

Шаг Выбираем высоту

Существует несколько параметров выбора высоты лестниц, поэтому часто многие покупатели их путают и приобретают не совсем то, что хотели. Чтобы с Вами такого не произошло, нужно детально разобраться, что подразумевается под понятием «высота». Различают высоту лестницы и рабочую высоту (в характеристиках производитель может указывать один из параметров или оба).

В чем же разница? Рабочая высота – это усредненное значение высоты, на которой пользователь может выполнять работы (примерно на уровне плеч человека, стоящего на верхней ступеньке). Высота лестницы – это расстояние от земли до верхней ступеньки или опорной площадки, на которую сможет подняться человек (исходя из этого параметра, можно более точно определить рабочую высоту, учитывая рост человека, который будет работать). Общая длина – это габариты изделия в целом, вместе с верхней ручкой или другими конструктивными элементами (иногда она равна высоте площадки). Этот параметр стоит учитывать, если Вам придется часто перевозить лестницу в машине или хранить в тесном подсобном помещении.

Возьмем в качестве примера стремянку KROSPER KRW 403. Рабочая высота (А) у нее будет составлять 2,32 метра, при этом высота площадки (В) – 0,57 метра, а общая длина конструкции (С) – 1,17 метра.

А – рабочая высота

В – высота площадки

С – общая длина

У трехсекционных моделей и у лестниц-трансформеров могут указываться несколько иные параметры, например, длина в разложенном виде (максимально возможный показатель, то есть, сумма длин всех секций) и длина изделия в сложенном виде. Разница между этими значениями может быть значительная, например, у модели Энкор 3х11 ступеней 69685 первый параметр составляет 7,02 м, а второй – 3,1 м.

У алюминиевых лестниц, предназначенных для бытового использования внутри помещений, рабочая высота, как правило, не превышает 3-4 метра, у профессиональных и изделий, предназначенных для проведения работ в офисных зданиях и учреждениях с высокими потолками, этот параметр может достигать 7-9 метров. У лестниц, предназначенных для применения на улице, – свыше 10 метров.

Кстати, от длины конструкции зависит ее вес – чем больше изделие, тем оно тяжелее. Учитывайте этот фактор, если Вам часто предстоит передвигать и переносить лестницу во время работы. Но что самое главное, так это то, что высота изделия влияет и на безопасность эксплуатации. Например, невысокая стремянка с рабочей высотой в 2 – 2,5 метра будет гораздо устойчивее, чем конструкция высотой в 5 метров. Чтобы исключить риск падения и получения травм, алюминиевые лестницы оснащают дополнительными приспособлениями. Поговорим о них подробнее дальше.

Инструкция к калькулятору

Исходные данные

Типы 1, 2 и 3

Условия эксплуатации:

Отметки пола первого и второго этажей (А и Б) — имеются в виду отметки чистого пола, т.е. после отделки.

Количество подъемов — здесь прикидываете, сколько лестница должна содержать подъемов.

Срок службы — предполагаемая продолжительность существования конструкции.

Температура — средняя температура, при которой будет эксплуатироваться деревянная лестница.

Влажность — Эксплуатационная влажность древесины / Максимальная влажность воздуха при температуре 20 °С.

Косоуры:

Материал — порода древесины, из которой выполнены косоуры.

Ширина и высота косоура (J и I) — размер поперечного сечения косоура.

Сорт древесины — какой сорт древесины применялся для изготовления косоуров.

Пропитка — подвергаются ли косоуры глубокой пропитке антипиренами под давлением.

Предельный прогиб — определяется по таблице Е.1 СНиП * (СП ) «Нагрузки и воздействия. Актуализированная редакция».

При пролете:

• L≤1 — 1/120;

• L=3 — 1/150;

• L=6 — 1/200;

Ступени:

Материал — порода дерева, из которой изготовлены ступени.

Длина ступени (K) — размер ступени между внутренними гранями косоуров.

Ширина ступени (D) — ширина всей ступени.

Ширина проступи (С)  — проекция горизонтальной поверхности ступени, т.е. без забега. Ее размер желательно делать 200-320 мм.

Толщина ступени (Т) — здесь и так все понятно.

Сорт древесины — сорт древесины, выбранной породы, который применялся для изготовления ступеней.

Пропитка — применялась ли глубокая пропитка антипиренами или нет.

Предельный прогиб — тот же, что и для косоуров.

Нагрузка:

Нормативная нагрузка — данное значение определяется в соответствии с таблицей 8.3 СНиП «Нагрузки и воздействия». Например, для жилых зданий нормативная нагрузка на лестницу равна 300 кг/м2.

Расчетная нагрузка — получается путем умножения нормативной нагрузки на коэффициент надежности. В соответствии с пунктом 8.2.2 того же СНиПа для жилых зданий данный коэффициент равен 1,2. То есть расчетная нагрузка равна 300·1,2=360 кг/м2.

Коэф. mд — вводится в случае, если напряжения в элементах, возникающие от постоянных и временных длительных нагрузок, превышают 80% суммарного напряжения от всех нагрузок. В данном случае его можно не вводить.

 Типы 4, 5 и 6

Отметки пола 1 этажа (А), площадки (В) и 2 этажа — имеется ввиду уровень, по которому будут ходить люди.

Количество подъемов — сколько планируется подъемов у каждой лестницы.

Ширина ступени (D1 и D2) — ширина всего изделия.

Ширина проступи (C1 и C2) — размер между двумя крайними точками нижележащей и вышележащей ступенями.

Минимальная высота косоура (I1 и I2 — только для типа 6) — минимальное сечение косоура в месте подъема.

Результат

Типы 1,2 и 3

Высота (H) — расстояние от отметки А до отметки В.

Длина (L) — проекция деревянной лестницы.

Угол наклона (P) — угол наклона лестницы по отношению к горизонту.

Высота подъема (X) — расстояние между ступенями по высоте.

Размер (Z) — расстояние от начала косоура до начала ступени.

Косоуры:

Длина косоура (L1) — рабочая длина косоура лестницы.

Размер (Y) — высота сечения примыкания косоура к площадке или междуэтажному перекрытию.

Гибкость косоура — необходима для его расчета.

Ступени:

Количество ступеней — имеется в виду количество изделий на одну лестницу.

Расчет по прочности (способность конструкции выдерживать нагрузку без разрушения):

Gкос и Gст — напряжение, возникающее в косоурах и ступенях под действием нагрузкок.

Rтреб — требуемое расчетное сопротивление косоура или ступеней.

Запас — в случае, когда Rтреб<G, конструкция по прочности не проходит (в данной графе показывается отрицательное значение) и поэтому требуется увеличение сечения или смена сорта и породы древесины. В случае обратной ситуации в графе показывается процент запаса.

Расчет по прогибу (желательный расчет, поэтому, если Вас не волнуют прогибы конструкции, его можно и не делать, так как лестница, которая проходит по прочности и не проходит по прогибу, выдержит:

Fкос и Fст — прогибы косоуров и ступеней, возникающие под действием нормативных нагрузок.

Fmax — максимально допустимый прогиб конструкции, рассчитанный в соответствии со СНиП «Нагрузки и воздействия».

Запас — если Fmax<F, то конструкция по прогибу не проходит. В обратной ситуации (Fmax>F), здесь показывается процент запаса по прогибу.

Типы 4, 5 и 6

Высота (Н1 и Н2) — расстояние от чистого пола 1-го этажа до пола площадки, и от пола площадки до чистого пола 2-го этажа.

Длина (L1 и L3) — длины косоуров 1-ой и 2-ой лестниц.

Длина (L2 и L4) — проекции лестниц по ступеням.

Высота подъема (Х1 и Х2) — расстояние по верху между двумя последовательно идущими ступенями.

Длина (Z, Z1 и Z2) — расстояние от начала косоура до начала первой ступени лестницы.

Угол наклона (Р1 и Р2) — угол наклона 1-ой и 2-ой лестниц.

Количество ступеней — количество изделий на первую и вторую лестницу.

Минимальная высота косоуров (I1 и I2 — только для типа 4) — минимальное сечения косоура, при котором верх ступени будет им закрываться.

Размер (Y1 и Y2 — только для типа 6) — размер сечения вверху косоуров (в месте их приставления к площадкам).

Что нужно знать, чтобы расчет был правильным

Большим плюсом винтовых лестниц, который весьма радует любителей мастерить все для дома своими руками, можно назвать именно возможность их самостоятельного этапом подобных работ является создание проекта и чертежа. Прежде, чем начать расчет, стоит принять во внимание следующие аспекты:

• Проектируемые ступени не должны иметь подступенка, так как это может привести к соскальзыванию во время подъема.
• По объективным причинам, глубина ступеней по центру должна составлять не менее 20 см, а на расстоянии 15 см от внутренней вертикальной опоры — не менее 10 см.
• Планирование ширины ступеней обусловлено назначением конструкции и частотой ее использования. Наиболее удобными считаются лестницы диаметром 2 м, с шириной ступеней 80 см. Однако допустимо сокращение этих размеров до 1,5 м и 60 см соответственно, при условии малой эксплуатации лестницы и ограниченности пространства.
• Чтобы выполнить расчет количества ступеней, нужно поделить общую высоту лестницы на стандартную высоту шага. Он составляет от 20 см до 22 см, включая высоту ступеньки.
• Передвижение по винтовой лестнице должно быть комфортным, поэтому расстояние между двумя витками не может быть менее 190 см.

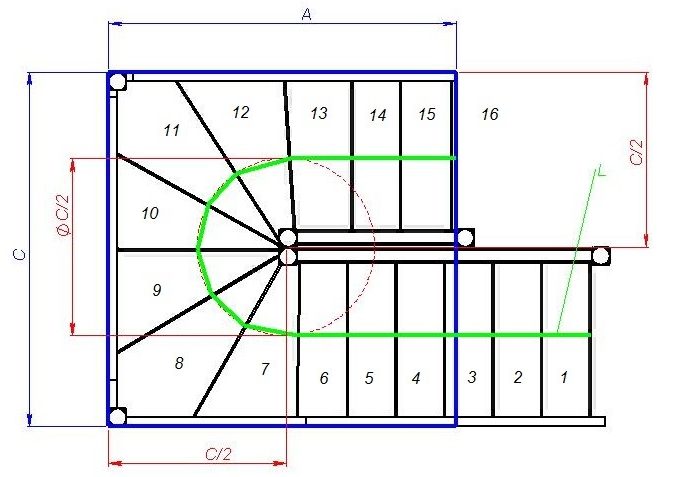

Подробный расчет лестницы с забежными ступенями

Изготовить лестницу можно своими силами или при помощи мастеров, но в любом случае начало работ следует отложить, пока не выполнен расчет лестницы с забежными ступенями. Сделать это можно следуя инструкции на этой странице.

Графический метод

Рассчитать параметры лестницы можно графическим методом, который сводится к тому, что конфигурация будущих поворотных ступеней и примыкающих к ним вычерчивается на чертеже в масштабе. Для примера сделаем расчет лестницы с забежными ступенями на 90о.

Этапы расчета поворота лестницы на 90о:

• В масштабе чертим прямоугольник со сторонами, которые соответствуют габаритным размерам будущей лестницы. С учетом стороны поворота откладываем ее ширину (l) вертикально и горизонтально, а затем из отмеченных точек проводим линии, параллельные сторонам прямоугольника до точки пересечения. Соединяем эту отметку с вершиной угла (С). Линию продлеваем и на ней находим точку, из которой с радиусом r выполняется соединение сторон лестницы. Это будет точка (А). После этого убираем все вспомогательные линии;

Разметка контуров лестницы

• Проводим центральную линию лестницы (авс), по которой оценивается удобство лестницы. Радиус поворота средней линии должен находиться в точке (А);

Разметка средней линии

• По средней линии от точки (в) откладываем отрезки, по ширине равные глубине ступеней (хорды). Выполняем их нумерацию, начиная от первой поворотной. Чтобы забежных ступеней было меньше, линия (АС) должна делить центральную ступень пополам. Затем, по разметке на средней линии (отметки 1 – 7) условно обозначаем ступени;

Обратите внимание! Называем разметку условной, так как для поворотных ступеней конфигурация будет изменена.

План лестницы с условным нанесением ступеней

• По границе ступени, после которой будет проводиться корректировка размеров, ставим точку (Е) и откладываем линию по ее краю до пересечения с линией (АС). Это будет точка (В);

Определение точки (В)

• Начиная от точки (А) прочерчивается линия (АD). Этот отрезок может иметь любой угол наклона. По этой линии, начиная от точки (А), откладываем точки 2 – 5 на расстоянии от точки (А), равном соответственно двум, трем и четырем частям. Размер этой части выбирается произвольно;

Разметка отрезка (АD)

• Соединяем точку (D) и точку (В). Параллельно этой линии из точек 2, 3, 4 и 5 проводим линии до пересечения с отрезком (АВ);

Разметка отрезка (АВ)

• Точки пересечения параллельных линий на отрезке (АВ) соединяем со ступенями, имеющими те же номера, что и разметка (АD) и доводим эти линии по всей их ширине. Эти линии и есть искомая конфигурация поворотных ступеней.

Итоговый чертеж для поворота на 90о

Расчет поворота на 180о использует тот же метод, что и на 90о. Точно так же по центральной линии лестницы делается разметка глубины ступеней.

Определяются ступени, которые сохранят свой размер и те, которые будут забежными.

Для таких ступеней и проводится корректировка для получения плавного перехода.

Чертеж для поворота на 180о

Отличие в том, что отрезок (DВ) заканчивается в месте пересечения прямых ступеней.

Из точки (А) под любым наклоном проводится прямая (АС) и по той же методике, что и для поворота в 90о откладываются отрезки по числу деталей, конфигурация которых должна быть изменена.

В конце этих отрезков ставится точка (С) и соединяется с (В).

Параллельно (ВС) из точек 3 – 7 проводятся прямые до отрезка (АВ), а затем через точки с соответствующими номерами на средней линии на всю ширину лестничного марша проводят прямые, которые и определяют окончательную конфигурацию поворотных ступеней.

Как быстро рассчитать параметры лестницы

Графический метод расчета в любом случае дает некоторую погрешность, которая может потребовать подгонки конструкции уже на этапе строительства.

Это происходит из-за того, что чертеж выполняется в масштабе и небольшая ошибка существенно скажется при перенесении на изделие обычных размеров. Тот же результат можно получить, если выполнить расчет лестницы с забежными ступенями онлайн.

В этом случае все вычисления проводит компьютер на основании данных о размерах проема для лестницы и расстояния между этажами. Для этого надо использовать специальный калькулятор.

Специальная программа по данным замеров сделает детальный расчет всех элементов, который при желании можно получить на электронный адрес. После этого останется только точно следовать чертежу.

Порядок действий для расчета на калькуляторе:

• Провести замер исходных данных;
• Полученные данные занести в ячейки той части поля программы, где есть запрос о данных для расчета;

Внесение данных в программу

• После внесения всех данных, которые запросила программа, нажать кнопку «Рассчитать», которая обычно находится под данными для расчета. После этого появится чертеж, который можно сохранить и отправить на свою почту.

Обратите внимание! Расчет можно повторять много раз, пока не будут определены идеальные параметры лестницы.

Каким бы ни был способ расчета конструкции, в результате должен быть получен чертеж, который позволит создать лестницу без перекосов, с надежными креплениями, способную выдержать постоянные нагрузки.

Материалы для изготовления деревянной лестницы

При подборе материала для сооружения своими руками лестницы на косоурах, стоит обратить внимание на прочность и износоустойчивость древесины. Для создания изделий может использоваться пиломатериал из таких деревьев:

• Сосна;
• Бук;
• Ясень;
• Ольха;
• Кедр;
• Береза;
• Клен;
• Лиственница;
• Дуб.

Для создания лестницы на косоурах можно использовать бук Сосна и береза используются при небольшом и строго ограниченном бюджете. Материал имеет невысокие показатели прочности. Кроме того, береза остро нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении. Дубовые доски могут применяться при строительстве лестниц в капитальных домах. Причина этого в значительном весе древесины.

Выбранная древесина не должна иметь каких-либо изъянов в виде трещин, сколов, недоразвитых сучков, а также следов обитания паразитов. Доски для изготовления деталей конструкции должны быть ровными и иметь одинаковые габариты. На момент приобретения древесина должна быть полностью подготовленной к работам. Процесс подготовки включает в себя промышленную просушку пиломатериалов, а также отделку древесины защитной грунтовкой.

Забежная лестница

Такой тип поворотной лестницы имеет плавный изгиб на 90 гр. и отсутствие площадки.

Забежная лестница (вид сверху)

Забежные ступени изготавливаются в клиновидной форме разной ширины. Основными их параметрами является значение ширины посередине не менее 20 см и в узкой части больше 10 см. Эти показатели важны для безопасного подъёма и спуска, так как ступня человека при перемещении попадает на более широкую часть, притом, что вторая остаётся на узком участке. При необходимости забежные ступени имеют специальные изогнутые подступенки. Главный недостаток конструкции с забежными ступенями – это опасность соскользнуть, особенно на бетонных или стеклянных конструкциях. Вторым недостатком является то, что забежная г-образная лестница сложна в проектировании.

Дизайн забежной стеклянной лестницы

Особенности конструкции забежной лестницы Средняя ступень является основной для забежной лестницы. Она упирается в угол 90 гр. между стенами. Крепится ступень двумя способами:

1. Широкая часть клина упирается в две стены под углом 90 гр.
2. Верхняя ступенька соприкасается со стенами. При этом вторая примыкает к одной стене, а следующая ступень к другой.

Проблемы с неудобством подъёма по забежной конструкции снижается, если применить особый способ расчёта. За счёт прямоугольных ступенек концы забежных расширяют, что придаёт пропорциональное распределение ступеней и более комфортное перемещение. Монтаж забежной лестницы

Почему наши калькуляторы лестниц лучше?

Тесное сотрудничество с производителями лестниц

Высочайшая детализация чертежей и 3D-модели

Итоговый отчет с перечнем необходимых материалов

Готовая смета для изготовления конструкции подрядчиком

Техническая поддержка помогает при работе с калькулятором

Положительные отзывы и большое количество реализованных проектов

В отличие от других сайтов онлайн калькуляторов лестниц наш проект имеет ряд неоспоримых преимуществ и это не пустые слова, так как вы можете лично проверить все эти утверждения на практике.

• Функциональность конструктора. Вы можете спроектировать конструкцию любого типа и выбрать особенности крепления элементов. В случае ввода недопустимых значений расчет прекратится и будет выведено предупреждение с ошибкой, на прочих ресурсах – расчет произведется в любом случае.
• Рекомендации. В нашем калькуляторе выводятся рекомендации для многих элементов конструкции, например, вы узнаете оптимальные параметры: угла наклона, высоты ступеней, ширины доски ступени, ширины проступи, ширины лестницы, ширины косоуров (верхних, промежуточных, нижних). На других сайтах – только угол наклона.
• Сотрудничество с производителями. Наш отдел разработки тесно сотрудничает с реальными производителями лестничных конструкций, благодаря чему мы уделяем повышенное внимание детализации и креплению отдельных узлов. Профессионалы и частные компании используют наш инструмент повсеместно.
• Готовая смета. В результате расчета пользователь получает итоговый отчет, в котором содержатся все необходимые чертежи, 3D-модель в выбранной проекции и готовая смета на изготовление лестницы, с подробным описанием количества материалов. На других сайтах – только размерности элементов.
• Графика. Большинство посетителей выбирает наш сайт, в том числе, по причине наличия качественной проработанной графики. Помимо того, что чертежи максимально приближены к нормативам технической документации, проекция отдельных элементов на схеме подобрана таким образом, чтобы при распиле сохранялось направление волокон древесины (шва клееных досок).
• Техническая поддержка. Если вы испытываете трудности при использовании калькулятора или у вас появились вопросы, касаемо получившегося расчета, мы разберемся в ситуации и постараемся ответить на любые конструктивные вопросы в режиме 24/7.
• Личный кабинет. Также на нашем сайте имеется удобный личный кабинет, в котором сохраняются результаты расчета лестницы или любой другой конструкции – вы никогда не потеряете свой проект, а также сможете скачать выгрузку в любое время вне зависимости от времени совершения операции.

Ежемесячно мы получаем десятки положительных отзывов и благодарностей от пользователей проекта На странице «Отзывы» расположены готовые проекты конструкций, выполненные на основании расчетов наших инструментов.

Материалы для изготовления деревянной лестницы

При подборе материала для сооружения своими руками лестницы на косоурах, стоит обратить внимание на прочность и износоустойчивость древесины. Для создания изделий может использоваться пиломатериал из таких деревьев:

• Сосна;
• Бук;
• Ясень;
• Ольха;
• Кедр;
• Береза;
• Клен;
• Лиственница;
• Дуб.

Для создания лестницы на косоурах можно использовать бук Сосна и береза используются при небольшом и строго ограниченном бюджете. Материал имеет невысокие показатели прочности. Кроме того, береза остро нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении. Дубовые доски могут применяться при строительстве лестниц в капитальных домах. Причина этого в значительном весе древесины.

Выбранная древесина не должна иметь каких-либо изъянов в виде трещин, сколов, недоразвитых сучков, а также следов обитания паразитов. Доски для изготовления деталей конструкции должны быть ровными и иметь одинаковые габариты. На момент приобретения древесина должна быть полностью подготовленной к работам. Процесс подготовки включает в себя промышленную просушку пиломатериалов, а также отделку древесины защитной грунтовкой.

Виды поворотных маршевых лестниц

Маршевые лестничные системы могут быть прямыми и поворотными. Прямые марши в частных домах используются в том случае, когда габариты комнат достаточно просторны для установки длинного прямого пролета. Чаще всего для соединения первого и второго этажа используют деревянные поворотные системы. Так, встречаются лестницы из дерева на второй этаж с поворотом на 90 и 180 градусов. Их называют соответственно Г-образные и П-образные.

Марши Г-образных лестниц могут соединяться между собой площадками, двумя забежными (поворотными) ступенями, тремя поворотными ступенями. Чем больше число поворотных ступеней, тем менее удобным будет перемещение по ним. Конструкции лестниц, установленные в углу и имеющие ограждение, включают в свою конструкцию угловой (опорный) столб, на котором крепятся забежные ступени, балясины и тетива. Угловой столб устанавливается на основание или может быть вывесным.

Конструкции лестниц с поворотом на 90 градусов

П-образные системы лестниц конструктивно решаются через поворотную площадку или забежные ступени

При обустройстве П-образной лестницы важным моментом является то, что ограждение лестницы в верхней проекции не должно пересекаться, поэтому важно правильно рассчитывать лестницу на второй этаж. Как в П-образных, так и в Г-образных поворотных лестницах, использование забежных ступеней позволяет максимально сэкономить пространство комнаты

В пространстве под лестницей обустроена зона отдыха

Общие вопросы проектирования

Начиная строить дом, необходимо представлять какие лестницы и в каких местах будут располагаться. Процесс проектирования включает в себя несколько этапов. Чтобы спроектировать лестницу в частном доме, необходимо произвести расчет лестницы и всех ее элементов:

• главные несущие части – косоуры и тетива;
• проступь;
• опорные стойки всего лестничного пролета;
• подступенки (при условии, что лестничный марш будет закрытого типа).

Занимаясь проектом лестницы, кроме основных расчетов необходимо учесть и другие немало важные вопросы:

1. Материал, из которого будет строиться конструкция.
2. Ступени должны быть изготовлены из материала, на котором обувь не будет скользить. Или же, на всю ширину ступени монтируется полоса, которая препятствует проскальзыванию обуви.

3. Все ступени должны быть максимально одинаковы по размерам. Перепад размеров ступеней по высоте не должен превышать 5 мм.
4. Нагрузка на лестничный марш не должна превышать 220 кг, на ограждения – 100 кг.
5. Ступени обязательно должны быть с подступенями, если в перспективе планируется использовать свободное пространство под лестницей.

6. При проектировании лестницы учитывайте наличие дверей на поворотных площадках и куда они открываются.

Начиная проект лестницы в доме, нужно учитывать также следующие факторы:

• удобная и безопасная форма и высота перил;
• глубину и высоту ступеней;
• удобство в эксплуатации и надежность всей конструкции.

Проектирование винтовых лестниц имеет некоторые особенности, поскольку в ней необходимо еще определить направление движения.

Расчет ступеней прямой лестницы

Прямые маршевые лестницы самые простые в изготовлении, все расчеты в таких конструкциях выполняются графическим способом. Сделать такое устройство своими руками довольно легко, однако для них постоянно недостаточно места.

Отталкивайтесь от размера площади помещения при выборе лестницы

Несложный расчет показывает, что при высоте спуска в подвал на три метра потребуется 14 ступеней по 20 сантиметров. Глубина проступи такого сооружения будет составлять 25 сантиметров, а длина всей лестницы – около 3,5 метров, поэтому высота и ширина подвала не должна быть меньше 4 метров. Если же места в подвале не хватает, то можно использовать другие виды лестниц, например винтовое устройство.

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

Кол-во блоков: 27 | Общее кол-во символов: 28785Количество использованных доноров: 6Информация по каждому донору:

1. -krylco/: использовано 6 блоков из 9, кол-во символов 8137 (28%)
2. -doma/lestnica/: использовано 2 блоков из 4, кол-во символов 3398 (12%)
3. -rukami/: использовано 4 блоков из 7, кол-во символов 3244 (11%)
4. -lestnitsa-svoimi-rukami/: использовано 2 блоков из 5, кол-во символов 5933 (21%)
5. -karkasnogo-doma/lestnicy-iz-metalla-svoimi-rukami: использовано 7 блоков из 10, кол-во символов 4158 (14%)
6. -lestnitsy-svoimi-rukami-chertezhi-i-raschety: использовано 5 блоков из 9, кол-во символов 3915 (14%)
